GEBRUIKSAANWIJZING PAC F 300 OEKO DELONGHI

• Gebruiksaanwijzing . . . . . . . . . . . . . .pag. 54

• Standard-Betriebsbedingungen Raumtemperatur 27°C 47% relative Luftfeuchte Außentemperatur 35°C 41% relative Luftfeuchte Dieses Gerät enthält Substanzen, die bei ihrer Abgabe in die Atmosphäre die Ozonschicht schä- digen können. Durchbohren Sie daher nicht den Kühlkreis der Maschine. Möchten Sie das Klima- gerät endgültig ausrangieren, bringen Sie es in eine entsprechende Entsorgungsstelle. I 8-08-2001 9:34 Pagina 5354 Tijdens het zomerseizoen wordt het welzijn in een ruimte bereikt bij een temperatuur tussen de 24 en de 27°C en met een relatieve vochtigheidsgraad rond de 50%. De airconditioner is een apparaat dat vochtigheid en warmte elimineert uit de ruimte waarin hij zich bevindt. In vergelijking met modellen die geïnstalleerd worden, hebben de draagbare airconditioners het voordeel dat ze verplaatst kunnen worden van de ene kamer naar de andere in huis, en dat ze van het ene gebouw naar het andere vervoerd kunnen worden. De warme lucht in uw kamer wordt door een batterij geleid die afgekoeld wordt door middel van een koelgas. Op deze manier wordt het té veel aan warmte en vochtigheid afgegeven voordat de lucht weer in de ruim- te geblazen wordt. Bij de modellen die uit één ele- ment bestaan (Pinguino), wordt een klein gedeelte van deze gekoelde lucht gebruikt voor het afkoelen van het koelgas en dan, nadat de lucht warm en vochtig is geworden, naar buiten afge- voerd. Bij de modellen met twee ele- menten (SuperPinguino) wordt het circuit afgekoeld met behulp van de buitenlucht. Elke Pinguino en SuperPinguino kan ook gebruikt worden met uitslui- tend de ventilatie functie aan. Voor meer informatie en uitleg kunt u zich wenden tot internet site : www.delonghi.it

• Dit apparaat is ontworpen als airconditioner voor huiselijke ruimtes en dient niet voor andere doeleinden gebruikt te worden.

• Het is gevaarlijk de eigenschappen van het apparaat te wijzigen of te veranderen op welke manier dan ook.

• Het apparaat dient geïnstalleerd te worden vol- gens de nationaal voorgeschreven regels omtrent de installatie.

• Voor eventuele reparaties, dient men zich altijd en uitsluitend te wenden tot de Technische Assi- stentie Centra die geautorizeerd zijn door de Fabrikant. Reparaties uitgevoerd door niet vak- bekwaam personeel kunnen gevaarlijk zijn.

• Dit apparaat dient uitsluitend bedient te wor- den door volwassenen; men dient absoluut niet toe te laten dat kinderen ermee spelen.

• Dit apparaat dient aangesloten te worden op een goed functionerende aardleiding: Laat uw elektriciteitsnet controleren door een vakman.

• Het gebruik van verlengsnoeren dient verme- den te worden.

• Altijd eerst de stekker uit het stopcontact trekken, alvorens over te gaan tot schoon- maken of onderhoud.

• Niet aan het electriciteitssnoer trekken om het apparaat te verplaatsen.

• Het apparaat niet installeren in ruimtes waarbin- nen de lucht gas, olie of zwavel kan bevatten en niet in nabijheid van warmtebronnen.

• Na het afzetten altijd minstens 3 minuten wach- ten alvorens het apparaat weer aan te zetten.

• Geen zware of warme voorwerpen op het apparaat zetten.

• Minstens elke week de anti-bacterie filters schoonmaken.

• Het gebruik van verwarmingsapparaten in nabijheid van de airconditioner vermijden.

• In geval van transport, dien het apparaat in ver ticale positie te blijven of rustend op een zijkant. Alvorens het apparaat te transporteren eerst het condenswaterbakje en de opvangbak legen. Na een transport minstens één uur wachten alvorens het apparaat aan te zetten.

• De materialen die gebruikt worden voor de ver- pakking kunnen gerecycleerd worden. Wij raden daarom aan deze materialen in de hier- voor bestemde afvalbakken voor gescheiden verzameling te werpen. I 8-08-2001 9:36 Pagina 5556

GEBRUIK VAN DE DIRECTE AANSLUITINGEN

(uitsluitend mod. F400 en F300) Afgezien van de voorafgaand beschreven methoden, kan de slang die de buiteneenheid met de binneneenheid verbindt ook lopen via een opening met een doorsnede van onge- veer 6 cm aangebracht in een buitenmuur. Installering voor gebruik N.B.: De afstand tussen het apparaat en de muur dient minstens 30 cm te zijn. b) Een kleine opening (5,5 cm x 2,5 cm) aan- gebracht in het onderste gedeelte van een deur of in het raamwerk van een ven- ster, door de bijgeleverde huls voor de slang te gebruiken.

Het apparaat in de te klimatiseren ruimte plaatsen. Normaal gesproken in de buurt van een venster of in ieder geval dichtbij een bui- tenmuur. De binneneenheid dient “vlak” geplaatst te worden, gebruik hiervoor ook de bijgeleverde wielblokkeringen

De binne- neenheid dient door niets belemmerd te wor- den rond de aanzuigzone (luchtaanzuigroo- ster ) en rond de afgiftezone (luchtuitgan- grooster ).

De slang die de buiteneenheid met de binneneenheid verbindt, kan geleid worden via: a) Een raam of een deur die op een kier staat; de zuignapjes kunnen gebruikt worden om te voorkomen dat de ramen of de deur te ver open gaan.

1) De stekker uit het stopcontact halen

2) Het handvat verwijderen door de 2 metri-

sche schroeven los te draaien, hierna de voorkant wegschuiven.

3) De beugelbout verwijderen door de 2

metrische schroeven los te draaien.

4) De slangblokkering verwijderen door de 2

metrische schroeven los te draaien

5) Met behulp van een engelse sleutel n. 24

het draaibare verbindingsstuk van de aansluiting losdraaien. Tegelijkertijd met een sleutel n. 21 het uiteinde van de flexi- bile buis vasthouden. (Deze handeling herhalen voor het tweede verbindingsstuk met behulp van een sleutel n. 24 en een sleutel n. 19).

6) De condens afvoerslang losmaken uit de

7) De twee schroeven losdraaien van de

bescherming en het electrische aanslui- tingsplaatje loskoppelen. Te scherpe bochten in de verbindingsslang vermijden. Directe aansluiting bij mod. F400 In dit geval dienen de verbindingen van de buiteneenheid losgekoppeld worden door als volgt te werk te gaan: I 8-08-2001 9:36 Pagina 5657 NEDERLAND Installering voor gebruik Directe aansluiting bij mod. F300 In dit geval dienen de verbindingen van het binnenmeubel losgekoppeld worden door als volgt te werk te gaan:

1) De stekker uit het stopcontact halen

2) De filters aan de zijkant verwijderen

3) Het deurtje aan de achterkant verwijde-

ren door de 2 schroeven los te draaien.

4) De metalen beugelbouten verwijderen

waarmee de buizen van het apparaat bevestigd zijn (n° 2).

5) Met behulp van een engelse sleutel n. 24,

het draaibare verbindingsstuk van de aansluiting losdraaien. Tegelijkertijd met een sleutel n. 21, het uiteinde van de flex- bile buis vasthouden. (Deze handeling herhalen voor het tweede verbindingsstuk met behulp van een sleutel n. 24 en een sleutel n. 19).

6) De condens afvoerbuis losmaken uit de

7) De electrische aansluiting loskoppelen

Té scherpe bochten in de verbindingsslang vermijden. Het weer monteren van de verbindingsslang bij de mod. F400 en F300 Om de losgekoppelde uiteinden van de ver- bindingsslang weer te bevestigen aan de binneneenheid, dienen de handelingen 1, 2, 3, 4, 5, 6 en 7 omgekeerd herhaald te wor- den, waarbij op het volgende gelet moet worden:

• Voordat men de slang door de opening in de muur haalt, wordt aangeraden de van schroefdraad voorziene uiteinden van de directe aansluitingen te beschermen met isoleerband of een dergelijk materiaal.

• De 2 bovenste koelaansluitingen in de 2 onderste steken en met de hand een paar slagen aandraaien, waarbij erop gelet moet worden dat ze goed in elkaar steken, hierna met de eerder gebruikte sleutels aandraaien.

• Nadat de twee koelaansluitingen verbon- den zijn, de beugelbouten bevestigen.

• De koelverbindingen controleren door de aansluitingen met een beetje zeepwater nat te maken. Er dienen geen zeepbellen te ontstaan. Let op Aangeraden worden de handelingen betref- fende het loskoppelen en weer vastkoppelen van de directe aansluitingen te laten uitvoe- ren door een vakman. I 8-08-2001 9:36 Pagina 5758 Installering voor gebruik

INSTALLATIE VAN DE BUITENEENHEID

De buiteneenheid kan geplaatst worden op een terras of een balkon. In dit geval is het niet nodig de beugels te gebruiken. De buiteneenheid kan ook aan een muur opgehangen worden met de hiervoor bestemde beugels in dit geval als volgt te werk gaan:

muur bevestigen, zoals aangegeven op de tekening (voor het boren van de gaten, kan gebruik gemaakt wor- den van het sjabloon op het polystyrol deksel van de verpakking).

vastschroeven aan de buiteneenheid met de bijgeleverde M4mm schroeven (let er hierbij op de kant waa- rin de gaten voor de schroeven zitten naar boven te plaatsen).

neenheid aan de beu- gels haken en bevesti- gen met de schroeven M6mm .

Als alternatief, voor niet permanente installa- ties, is het mogelijk de buiteneenheid op te hangen zoals aangegeven op de tekening. In dit geval worden de bijgeleverde hengsels gebruikt, vastgehaakt aan de ooghaakjes voordat de ooghaakjes aangebracht worden eerst de rubberen dopjes verwijderen. De buiteneenheid kan boven of op hetzelfde niveau geïnstalleerd worden als de binne- neenheid, mits het niveauverschil de 1,5 m niet overschrijdt. De buiteneenheid dient vrij te zijn van belem- meringen zowel wat betreft de aanzuigzone als de luchtuitgangszone. De minimum afstand tussen de achterkant en de muur moet 6 cm zijn. Het condenswater dat gevormd wordt tijdens het functioneren als airconditioning (zomer functionering) wordt gedeeltelijk afgevoerd in de vorm van waterdamp door de buite- neenheid. Het resterende con- denswater komt uit de opening in de basis van de buiteneenheid. Het is mogelijk het verbindingsstuk te gebruiken voor het afvoeren van het conden- swater door mid- del van een normale rubberen slang (niet bijge- leverd). Het verbindingsstuk voor de afvoer dient gemonteerd te worden op de basis van de bui- teneenheid (zie tekening). Aangeraden worden de buiteneenheid te beschermen tegen regen, sneeuw, waterdrup- pels die van het dak vallen en tegen de zon.

wiel aansluiting afvoerslang pakking I 8-08-2001 9:36 Pagina 58NEDERLAND Het aanzetten en de functiekeuze

1. Voordat men de stekker in het stopcontact

steekt, dient nagegaan te worden of:

• de spanning van het electriciteitsnet ove- reenkomt met de waarde die aangegeven staat op het kenmerkenplaatje dat zich op de achterkant van het apparaat bevindt.

• het stopcontact en de electriciteitsdraad de juiste afmeting hebben om de vereiste belasting te verdragen.

• het stopcontact van het soort is dat geschikt is voor de stekker, anders dient het stopcontact vervangen te worden.

• het stopcontact verbonden is met een goed functionerende aardleiding.

fabrikant kan niet verantwoordelijk gesteld worden indien deze veiligheid- snorm niet in acht genomen zou worden.

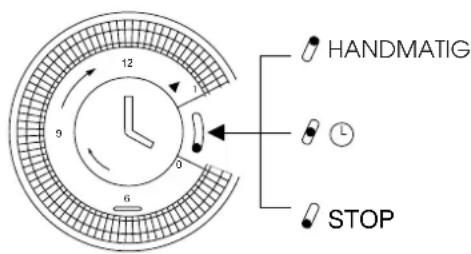

De programmeur/timer, net als alle klokken, moet ingesteld worden op de juiste tijd. Aan- nemend dat het 16.00 uur is, de wijzers klok- sgewijs draaien (de richting van de pijl vol- gen) totdat 16.00 uur ingesteld is. N.B.: Nooit tegen de wijzers van de klok indraaien. TIMER: PROGRAMMERING

1) De functioneringsperiode van het appa-

raat wordt ingesteld door alle tandjes naar buiten te drukken die zich in de gewenste pauzeperiode bevinden (elk tandje vertegenwoordigt 15 minuten.

2) Nagaan of de timer de juiste tijd aangeeft

(zie het instellen van de tijd).

3) De gewenste functie kiezen door de

instructies die op de volgende bladzijde staan op te volgen. De timer is een electrische klok en functio- neert dus uitsluitend wanneer de stekker in het stopcontact zit. Iedere keer als de stekker uit het stopcontact gehaald wordt of de electriciteit uitvalt, staat de timer stil (de kok blijft “achter”) en hierdoor kan het nodig zijn de tijd opnieuw in te stellen.

Functioneringsperiode Bijvoorbeeld: van 7 tot 9 uur. Op deze manier ingesteld zal het apparaat elke dag het ingestelde programma herha- len. N.B.: Indien men het functioneren “met timer” wenst uit te schakelen, is het niet nodig het programma te wijzigen; het is voldoende de schakelaar op stand 1 (handmatige bedie- ning) te zetten.

2. Voordat de gewenste functie ingesteld

wordt, nagaan of de schakelaar van de timer op stand 1 staat (handmatige bediening). Indien men de timer wenst te gebruiken, de schakelaar op de tussenstand zetten .

I 8-08-2001 9:36 Pagina 5960 Het aanzettenende functiekeuze

Indien de airconditioner afstaat, staat de functiekeuzeknop op stand " ●●". Om het apparaat te laten functioneren in de functie klimatisering, als volgt te werk gaan:

1. De functiekeuzeknop met de wijzers van de

• Door het symbool van het grote kristal in overeenstemming met het referen- tieteken te zetten, zal het apparaat in de functie klimatisering met maximale venti- latiesnelheid functioneren.

• Door het symbool van het kleine kristal in overeenstemming met het referen- tieteken te zetten, zal het apparaat in de functie klimatisering met minimale ventila- tiesnelheid functioneren.

2. Nu kunt u de gewenste temperatuur instel-

len door de thermostaatknop te draaien. N.B.: De temperatuur is niet aangegeven in gra- den. Wij raden daarom aan de thermo- staatknop op de maximale koude stand te zetten, wanneer de temperatuur in de ruimte het gewenste niveau van comfort bereikt heeft, kunt u de thermostaatknop langzaam kloksgewijs draaien totdat de thermostaat in werking treed en de functionering onder- breekt. Op deze manier zult u het apparaat geprogrammeerd hebben op de juiste tem- peratuur die automatisch door de thermo- staat in stand gehouden zal worden, waar- mee tegelijkertijd een aanzienlijke energiebe- sparing verkregen wordt. Iedere keer als de airconditioner de ingestelde temperatuur bereikt, zal het apparaat doorgaan met functioneren met alleen de ventilatie functie.

Uw airconditioner is voorzien van een speciaal elektrostatisch filter met een zeer hoog rende- ment. Het FILTRETE™ is namelijk in staat zzer klei- ne deeltjes te vangen (tot 0,3 micron, oftewel gelijk aan 0,3 duizendste deel van een millime- ter). Het apparaat kan dus ook gebruik worden voor het zuiveren van de lucht. De functiekeuzeknop tegen de wijzers van de klok in draaien:

• Door het symbool van het grote in overeenstemming met het referentie- teken te zetten, zal het apparaat in de functie klimatisering met maximale venti- latiesnelheid functioneren.

• Door het symbool van het kleine i n overeenstemming met het referentie- teken te zetten, zal het apparaat in de functie klimatisering met minimale ventila- tiesnelheid functioneren.

I 8-08-2001 9:36 Pagina 6061 NEDERLAND Keuze van de functies/Controlelampjes VERWARMING FUNCTIE (mod. F300) De functiekeuzeknop door het symbool tegen de wijzers van de klok in draaien. N.B.: De temperatuur is niet aangegeven in gra- den. Wij raden daarom aan de thermo- staatknop op de maximale koude stand te zetten, wanneer de temperatuur in de ruimte het gewenste niveau van comfort bereikt heeft, kunt u langzaam de thermostaatknop tegen de wijzers van de klok indraaien totdat de thermostaat begint te werken en de func- tionering onderbreekt. Op deze manier zult u het apparaat geprogrammeerd hebben op de juiste temperatuur die automatisch door de thermostaat in stand gehouden zal wor- den, waarmee tegelijkertijd een aanzienlijke energiebesparing verkregen wordt. Iedere keer als de airconditioner de ingestelde tem- peratuur bereikt, zal het apparaat doorgaan met functioneren met alleen de ventilatie functie.

AIRCONDITIONING aan* aan ZUIVERING - aan

VERWARMING - aan aan LED (F300)

• De controlelampjes zullen gaan branden 3 minuten nadat het apparaat aangezet is (oftewel wanneer de compressor zal beginnen te functioneren). De lampjes zullen uitgaan wanneer de door de thermostaat ingestelde temperatuur bereikt zal zijn. I 8-08-2001 9:36 Pagina 61Er zijn enkele aanwijzingen die opgevolgd dienen te worden om het optimaal functio- neren van de airconditioner te verkrijgen:

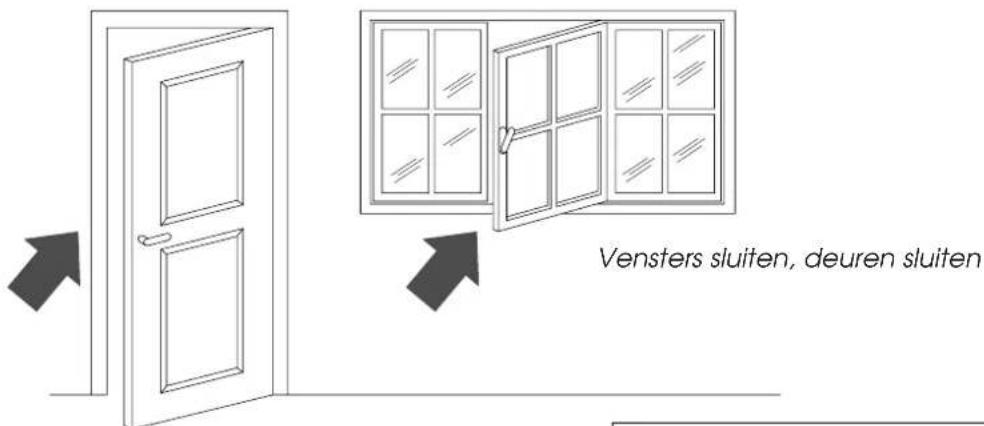

• Ramen en deuren sluiten van de ruimte die geklimatiseerd moet worden. Enige uitzondering indien men gekozen heeft voor een installatie met een gat in de muur. In dat geval raden wij aan een deur of een raam op een kier te laten staan om een juiste luchtwisseling te garanderen.

• De kamer beschermen tegen direct zonli- cht, door de gordijnen dicht te doen en/of de zonwering (gedeeltelijk) te laten zakken, teneinde een zeer economische functionering te verkrijgen.

• Geen voorwerpen op de airconditioner plaatsen;

• De luchtaanzuiging en de luchtafvoer niet blokkeren;

• Zich ervan verzekeren dat binnen de ruim- te geen warmtebronnen aanwezig zijn. Raadgevingen Vensters sluiten, deuren sluiten Gordijnen sluiten, rolluiken neerlaten Niet bedekken

• N.B.: Controleren dat de airconditioner geplaatst wordt op een “waterpas” vloer: Eventueel de wielblokkeringen gebruiken onder de wieltjes aan de voorkant.

• Installeer het apparaat niet in vochtige vertrekken.

• Laat het apparaat niet in de zon, regen of kou staan.

I 8-08-2001 9:36 Pagina 6263 NEDERLAND Alvorens over te gaan tot het schoonmaken of het uivoeren van onderhoud, altijd eerst het apparaat afzetten door de keuzeknop op "O" te zetten en door de stekker uit het stop- contact te halen.

HET SCHOONMAKEN VAN DE BUITENKANT

Wij raden aan het apparaat schoon te maken met een vochtige doek en daarna met een droge doek om het apparaat af te drogen. Om veiligheidsredenen wordt afge- raden de airconditioner met water te wassen Voorzorgsmaatregelen Nooit benzine, alcohol of oplosmiddelen gebruiken voor het schoonmaken. Nooit insectenspray of dergelijke gebruiken.

HET SCHOONMAKEN VAN DE LUCHTFILTERS

Om het goed functioneren van uw aircondi- tioner te waarborgen, raden wij u aan om: 1.Het anti-bacterie filter elke week schoon te maken 2.Het FILTRETE

filter aan het einde van elke seizoen te vervangen, alvorens de aircondi- tioner op te bergen. IDe luchtzuiveringsfilters bevinden zich achter de 2 aanzuigroosters. De roosters zelf functio- neren als filterhouders. Voor het schoonmaken van de filters is het derhalve noodzakelijk:

3. De filterhouder waarin zich het anti-bacte-

rie filter bevindt verwijderen door deze los te haken van het buiten rooster. Om het stof te verwijderen dat zich vastgezet heeft op het anti-bacterie filter, een stofzuiger gebruiken. Indien dit filter erg vuil is, kan het filter ook in lauw water gedompeld en meermalen gespoeld worden. De temperatuur van het water dient de 40°C niet te overschrijden. Na het wassen, het filter laten drogen alvo- rens deze weer terug te schuiven op zijn plaats. Niet proberen het FILTRETE

,filter schoon te maken, omdat hierdoor het filtreerver- mogen zou kunnen verminderen CONTROLES AAN HET BEGIN VAN HET SEIZOEN Nagaan of het electriciteitssnoer en het stop- contact in goede staat verkeren en zich ervan verzekeren dat de aardleiding goed functioneert. Nauwgezet de installatienor- men opvolgen. HANDELINGEN AAN HET EINDE VAN HET SEI- ZOEN Het water uit de opvangtank laten lopen door de dop van de afvoerbuis te halen. Het condens opvangbakje verwijderen dat zich aan de achterkant van de airconditioner bevindt en dit legen. Hierna het bakje weer op zijn plaats zetten. Het apparaat afdekken met een plastic zak om te voorkomen dat het onder het stof komt te zitten. Schoonmaken 1.De aanzuigroosters te verwijderen door deze naar buiten te draaien. 2.Het eerste filter FILTRETE

(wit van kleur) verwijderen

fig. FLuchtaan-zuigroosterAntibacte-riefilterFilterhouderfiltrete filterfig. GI 8-08-2001 9:36 Pagina 6364 De airconditioner verwarmt niet vol- doende (Mod. F300)

• de luchtfilters zijn verstopt

de temperatuur is op de verkeerde manier ingesteld

• de ingangroosters zijn belemmerd

• de ruimte is té groot

de temperatuur opnieuw instellen

• het obstakel verwijderen Indien iets niet fuctioneert.....

PROBLEMEN OORZAKEN OPLOSSINGEN

De airconditioner functioneert niet

• de electriciteitstoevoer ontbreekt

• de stekker steekt niet in het stopcontact

• de functiekeuzeknop staat op stand "O"

• de timer staat op STOP

de stekker in het stopcontact steken

• de functiekeuzeknopf op de koudste stand zetten

• de timer op de stand voor hand- bediening zetten

• de timer programmering (pag. 48) De airconditioner functioneert slechts voor korte tijd

• de thermostaat is in werking getreden

• deluchtafvoerslang is verstopt

• De ventilator is geblokeerd

• de aanzuigzone van de buite- neenheid wordt door iets belemmerd

• nagaan of er verhindernissen zijn die de luchtafvoer verstoppen.

• het Assistentie Centrum bellen De airconditioner functioneert maar de kamer wordt niet koeler.

• in de kamer bevindt zich een warmtebron (brander, lamp, enz.) of er zijn veel mensen in de kamer

• de thermostaat is te hoog gezet

• de luchtfilters zijn verstop

• het vermogen van de airconditioner is niet voldoende voor de omstandigheden in of de afmetingen van de ruimte

• de warmtebron verwijderen

• de thermostaat lager zetten

• de filters schoonmaken of ver- vangen Het controlelampje opvangbakje vol brandt.

• Het condenswater wordt niet afgevoerd naar buiten

• het water afvoeren via de afvoerslang. I 8-08-2001 9:36 Pagina 6465 NEDERLAND Technische kenmerken

TECHNISCHE GEGEVENS OPTIMALE

GEBRUIKSOMSTANDIGHEDEN Temperatuur van kamer 21 ÷ 32°C Buiten temperatuur 21 ÷ 43°C TECHNISCHE KENMERKEN Netspanning zie typeplaatje Max. opgenomen vermogen bij airconditioning “ Koelingsvermogen* “ Aantal snelheden ventilator 2 Max. luchtverwerking 460 m

Afmetingen binnen unit:

• gewicht 35 kg Afmetingen van de binneneenheid (mod. F400):

• gewicht 18 kg Afmetingen van de binneneenheid (mod. F250/300):
