FX180eco 16-05-2002 14:52 Pagina 56 Avvertenze

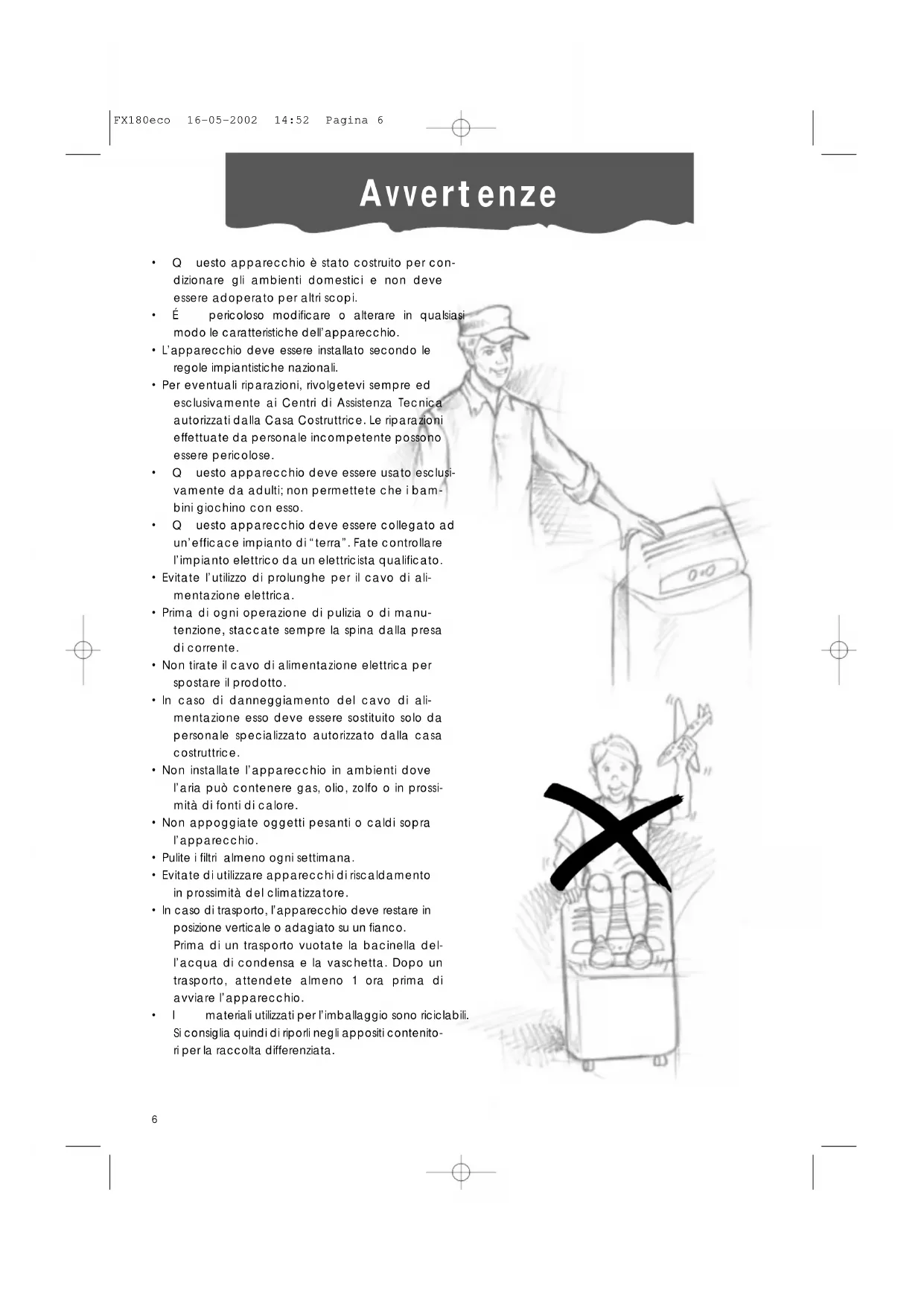

• Questo apparecchio è stato costruito per con- dizionare gli ambienti domestici e non deve essere adoperato per altri scopi.

• É pericoloso modificare o alterare in qualsiasi modo le caratteristiche dell’apparecchio.

• L’apparecchio deve essere installato secondo le regole impiantistiche nazionali.

• Per eventuali riparazioni, rivolgetevi sempre ed esclusivamente ai Centri di Assistenza Tecnica autorizzati dalla Casa Costruttrice. Le riparazioni effettuate da personale incompetente possono essere pericolose.

• Questo apparecchio deve essere usato esclusi- vamente da adulti; non permettete che i bam- bini giochino con esso.

• Questo apparecchio deve essere collegato ad un’efficace impianto di “terra”. Fate controllare l’impianto elettrico da un elettricista qualificato.

• Evitate l’utilizzo di prolunghe per il cavo di ali- mentazione elettrica.

• Prima di ogni operazione di pulizia o di manu- tenzione, staccate sempre la spina dalla presa di corrente.

• Non tirate il cavo di alimentazione elettrica per spostare il prodotto.

• In caso di danneggiamento del cavo di ali- mentazione esso deve essere sostituito solo da personale specializzato autorizzato dalla casa costruttrice.

• Non installate l’apparecchio in ambienti dove l’aria può contenere gas, olio, zolfo o in prossi- mità di fonti di calore.

• Non appoggiate oggetti pesanti o caldi sopra l’apparecchio.

• Pulite i filtri almeno ogni settimana.

• Evitate di utilizzare apparecchi di riscaldamento in prossimità del climatizzatore.

• In caso di trasporto, l’apparecchio deve restare in posizione verticale o adagiato su un fianco. Prima di un trasporto vuotate la bacinella del- l’acqua di condensa e la vaschetta. Dopo un trasporto, attendete almeno 1 ora prima di avviare l’apparecchio.

• I materiali utilizzati per l’imballaggio sono riciclabili. Si consiglia quindi di riporli negli appositi contenito- ri per la raccolta differenziata. FX180eco 16-05-2002 14:52 Pagina 67 Nella stagione estiva, le condizioni di benessere sono raggiunte con una temperatura com- presa tra i 24 e i 27°C e con una umidità relativa attorno al 50%. Il climatizzatore è una macchina che sottrae umidità e calore dall’ambiente in cui è collocata. Rispetto ai modelli da installazione, i climatizzatori portatili hanno il vantaggio di poter essere spo- stati da una stanza all’altra di una casa, e di essere trasferibili da un edificio all’altro. L’aria calda della vostra stanza viene fatta passare attraverso una batteria raffred- data da un gas refrigerante. In tal modo cede calore e umidità in eccesso prima di venire re-immes- sa nell’ambiente. Nei modelli monoblocco (Pin- guino) una piccola parte di questa aria viene utilizzata per raffreddare il gas refri- gente e quindi, divenuta calda e umida, viene rila- sciata all’esterno. Nei modelli con valigetta (SuperPinguino) il circuito si raffredda sfruttando l’a- ria esterna. Ogni Pinguino e SuperPin- guino può essere usato anche in funzione di sola ventilazione. Per approfondimenti e chiari- menti, potete rivolgervi al: oppure contattare il nostro sito internet: www.delonghi.it Cosa sono Pinguino e SuperPinguino

Di seguito troverete tutte le indicazioni necessarie per predisporre al meglio il funzionamento del vostro climatizzatore.

CLIMATIZZAZIONE SENZA INSTALLAZIONE

Poche, semplici operazioni, e Pinguino vi riporta alle condizioni di benessere:

• Fissate il tubo di fuoriuscita aria nell'ap- posito alloggiamento posto nella parte posteriore dell'apparecchio. Inseritelo come indicato in figura A.

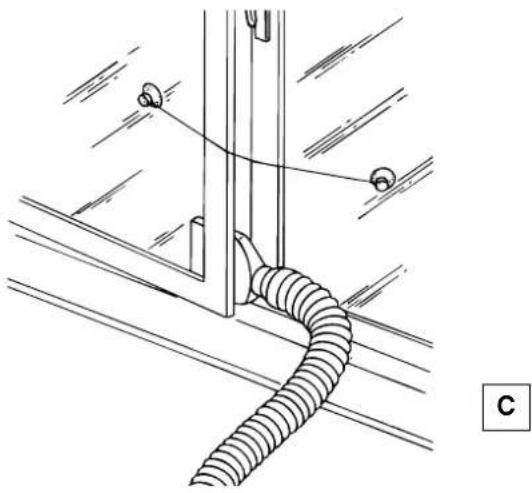

• Se avete una finestra a doppia anta, utiliz- zate le ventose in dotazione per man- tenere accostati i vetri (fig. C).

• Applicate all'estremità del tubo la bocchetta per finestra .

• Avvicinate il climatizzatore ad una finestra o portafinestra.

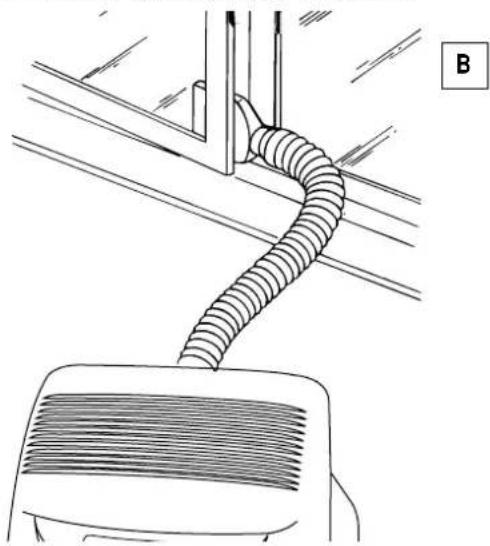

• Aprite leggermente la finestra o portafine- stra e mettete in posizione la bocchetta come rappresentato in figura B.

Predisposizione all’uso

FX180eco 16-05-2002 14:53 Pagina 89 ITALIANO Predisposizione all’uso

CLIMATIZZAZIONE CON INSTALLAZIONE

Se lo desiderate, Pinguino può anche essere installato in maniera semi- permanente.

• Applicare al foro l'accessorio flangia in dotazione

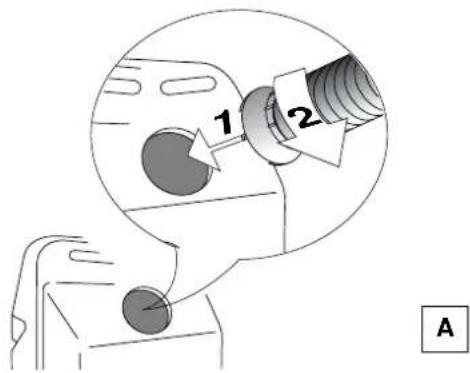

• Fissare il tubo all'apposito alloggia- mento posto nella parte posteriore del- l'apparecchio (fig. A pag. 6).

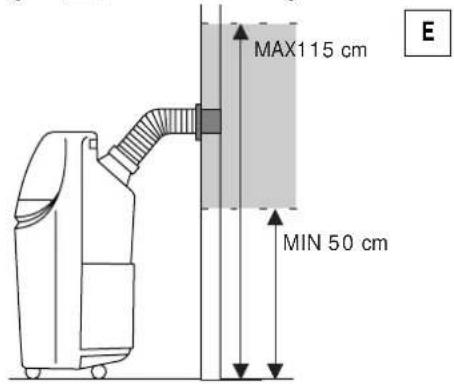

• Applicare l'estremità del tubo alla flangia come indicato in fig. E.

In questo caso sarà necessario:

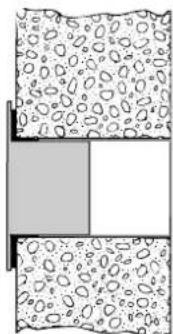

• Praticare un foro in una parete comunti- cante con l’esterno oppure attraverso il vetro di una finestra. Rispettate l’intervallo di altezza e le dimensioni del foro indicati in figura D. 30 cm 30 cm MAX115 cm MIN 50 cm Ogniqualvolta il tubo non è innestato, il foro può essere chiuso tramite il tappo della flangia . NOTA. Quando farete un'installazione di tipo semi- permanente, vi consigliamo di lasciare leg- germente aperta una porta (anche solo di 1 cm) per garantire il giusto ricambio dell'aria.

nel vetro dellafinestranel muro: vi consi-gliamo di isolare lasezione del murocon un idoneomateriale isolante.nello zoccoloin legno dellaportafinestra

DEUMIDIFICAZIONE Posizionate l’apparecchio nella stanza senza inserire il tubo; in questo modo l’aria deumidi- ficata sarà rilasciata direttamente nell’am- biente. FX180eco 16-05-2002 14:53 Pagina 910 Descrizione del telecomando/ Collegamento elettrico COLLEGAMENTO ELETTRICO Prima di collegare la spina alla presa di corrente, bisogna verificare che:

• la tensione di rete sia conforme al valore indicato nella targa caratteristiche posta sul retro della macchina;

• la presa e la linea di alimentazione elettrica siano dimensionate per sopportare il carico richie- sto;

• la presa sia del tipo adatto alla spina, altrimenti far sostituire la presa stessa;

• la presa sia collegata con un efficace impianto di terra. La casa costruttrice declina ogni responsabilità nel caso questa norma antinfortunistica non fosse rispettata.

IL DISPLAY Con l’accensione del climatizzatore tutti i sim- boli vengono visualizzati. Con lo spegnimento, rimane acceso sola- mente l’orologio. A. Beep Visualizza il segnale acustico e l’avvio del climatizzatore, si attiva inoltre tutte le volte che si compie un’operazione. B. Simboli delle diverse funzioni Condizionamento, deumidificazione, ven- tilazione, riscaldamento (non presente in questo modello), Full Auto. C. Temperatura ambiente Visualizza la temperatura ambiente. D. Velocità del ventilatore Visualizza le diverse velocità: minima, media, massima, automatica e silent. E. Timer accensione/spegnimento Visualizza i tempi programmati di accen- sione e spegnimento F. Timer sleep/auto visualizza la funzione e le ore desiderate di funzionamento, in funzione SLEEP. G. Indicazione di batterie da sostituire H. Purificazione dell’aria Il simbolo rimane sempre acceso perché con il climatizzatore acceso, l’aria viene sempre filtrata dalle impurità.

I PULSANTI K. Accensione/spegnimento L. MODE: selezione funzione Premendo più volte questo tasto vengono selezionate le diverse modalità di funzio- namento: condizionamento, deumidifica- zione, ventilazione, riscaldamento (non presente in questo modello) e Full Auto. M. Termostato ambiente I due tasti selezionano la temperatura desiderata nell’ambiente. N. Visualizzazione temperatura ambiente Il tasto visualizza la temperatura presente nell’ambiente. Dopo circa 4 secondi segnalerà la temperatura impostata pre- cedentemente. O. Selezione velocità ventilatore Il tasto seleziona la velocità del ventilato- re: minima, media, massima, auto e silent. P. Set: conferma orologio o timer Conferma la programmazione dell’orolo- gio o del timeer ON/OFF. Q. ON/OFF: programmazione timer I tasti programmano lo spegnimento e l’accensione del climatizzatore. R. CANCEL: cancellazione timer Il tasto annulla le impostazione del Timer ON/OFF S. RESET del telecomando da premere con l’aiuto di un oggetto appuntito. T. Programmazione orologio o timer I tasti programmano ore e minuti dell’oro- logio e del timer U. Sleep Il tasto imposta la funzione notte. Il cavo di alimentazione deve essere sostituito solo da personale tecnico specializzato. Selezionando la funzione di climatizzazione in concomitanza con un calo di tensione di corrente elettrica, potrebbe intervenire un dispositivo di sicurezza. Questo blocca il funzionamento del cir- cuito frigorifero, cosicché l'apparecchio funziona come fosse in ventilazione/purificazione. Per ripristinare la funzione di climatizzazione, spegnete l'apparecchio e tenete la spina staccata per almeno trenta secondi. Quindi ricollegate. FX180eco 16-05-2002 14:53 Pagina 1011 ITALIANO Spie luminose/ Funzionamento manuale SPIE LUMINOSE Si accendono a seconda della funzione selezionata o segnalano eventuali anomalie. ANOMALIA SPIA ROSSA

CONDIZIONAMENTO --accesa DEUMIDIFICAZIONE accesa - accesa VENTILAZIONE - accesa - FULL AUTO TIMER Appena selezionata questa funzione, tutte le spie rimarranno accese per alcuni secondi finché il con-trollo non avrà deciso come funzionare (se in condizionamento, deumidificazione, ventilazione).Le spie luminose rimangono tutte accese, a macchina spenta, se almeno una delle funzioni TIMERè impostata. (1) La spia lampeggiante indica che è necessario procedere alla pulizia dei filtri antibatterici. Per spegnere la spia, dopo aver provveduto alla pulizia dei filtri, premete il pulsante di fun- zionamento manuale fino a quando udirete un beep seguito da un doppio beep. Questa procedura può essere eseguita anche quando l’apparecchio sta funzionando.

FUNZIONAMENTO MANUALE É un modo di funzionamento da utilizzare solo quando non è possibile l’utilizzo del telecomando (rottura, smarrimento o pile scariche). Premere il tasto di funzionamento manuale e avviare l’apparecchio. Ripremere per ottenere la sequenza delle diverse modalità di funzionamento (climatizzazione, deumidificazione, ventila- zione, full auto, spento), il climatizzatore funzionerà con impostazioni automatiche.

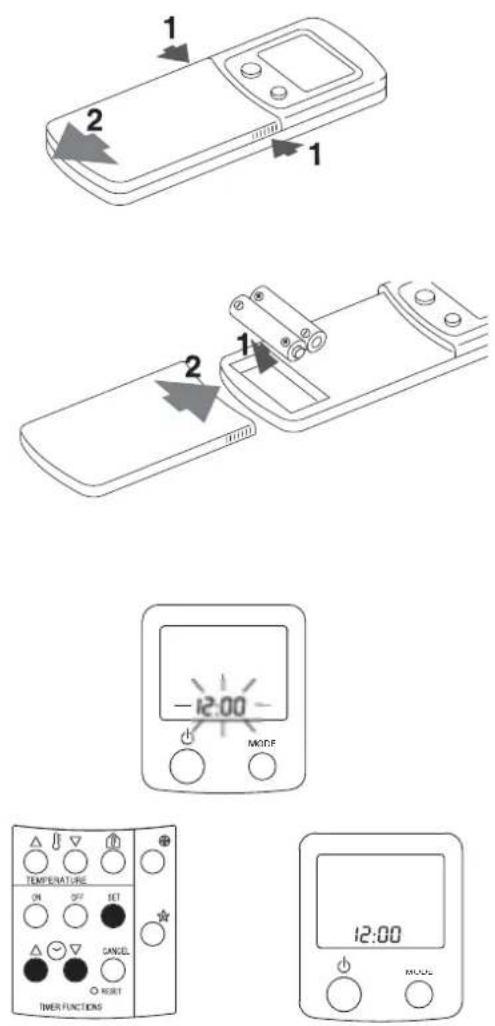

• Rimuovere il coperchio di protezione (vedi figura).

• Inserire due batterie in dotazione nuove del tipo non ricaricabili, facendo attenzio- ne a posizionarle nella direzione corretta (+) e (-).

• Reinserire il coperchio, facendolo scorrere fino alla posizione iniziale.

• Sul display appariranno per qualche istan- te tutti i simboli del telecomando. A questo punto l’orologio sul display inizierà a lampeggiare segnalando le ore 12:00. Impo- stare quindi l’ora esatta. Nota: Vi consigliamo l’utilizzo di batterie di tipo alcalino. Sia in caso di sostituzione che di elimina- zione del telecomando, le batterie devono essere rimosse ed eliminate secondo le leggi vigenti in quanto dannose per l’am- biente.

IMPOSTAZIONE DELL’OROLOGIO

• Se entro 2 minuti dal reset o dalla sostitu- zione delle batterie non viene impostata l’ora, il telecomando si posiziona automa- ticamente alle ore 12:00.

• Per programmare l’ora, premere i tasti per aumentare o diminuire. L’au- mento o la diminuzione è di 1 minuto. Tenendo i tasti premuti, l’orologio scorrerà più velocemente.

• L’orologio continuerà a lampeggiare. Pre- mere il tasto SET per confermare l’ora impostata: l’orologio smetterà di lampeg- giare.

• Se fosse necessario regolare l’ora, bisogna premere il tasto RESET e quindi reimpostare l’ora corrente. (Non esistono altre moda- lità). USO CORRETTO

• Direzionare il telecomando verso il ricevi- tore di segnale del climatizzatore d’aria

• Distanza massima: circa 7 metri (senza alcun ostacolo tra telecomando e ricevi- tore).

• Il telecomando va maneggiato con estre- ma cura e rispetto: senza farlo cadere, senza esporlo alla luce solare diretta, né vicino a fonti di calore.

MODE MODE FX180eco 16-05-2002 14:53 Pagina 1213 ITALIANO Selezionare le funzioni FUNZIONE CONDIZIONAMENTO

• Innanzitutto premere il tasto per l’accensione.

• Un beep segnalerà l’avvio del climatizzatore e sul display lam- peggerà il simbolo .

• Poi selezionare più volte il tasto MODE, finché apparirà sul display il simbolo condizionamento .

• A questo punto va impostata la temperatura: per diminuirla pre- mere il tasto .

• Per selezionare la velocità del ventilatore, basta premere ripetu- tamente il tasto fino al raggiungimento della ventilazione desiderata (minima, media, massima, automatica, silent). N.B.: In funzione di condizionamento, l’apparecchio sottrae automatica- mente l’umidità in eccesso dall’ambiente. FUNZIONE DEUMIDIFICAZIONE É bene attivare tale funzione in caso di alti livelli di umidità. Innanzitutto, premere il tasto per l’accensione. Un beep segna- lerà l’avvio del climatizzatore e sul display lampeggerà il simbolo . Poi selezionare il tasto MODE finché apparirà sul display il simbolo deumidificazione . Va sottolineato che è importante impostare la temperatura in modo che sia più bassa di quella ambiente, premendo il tasto . Per selezionare la velocità del ventilatore basta premere il tasto fino al raggiungimento della ventilazione desiderata. Si fa presente che a seconda delle condizioni ambientali e delle e della temperatura selezionata l’apparecchio può scegliere in modo automatico la velocità del ventilatore. FX180eco 16-05-2002 14:53 Pagina 1314 Selezionare le funzioni

FUNZIONE VENTILAZIONE/ PURIFICAZIONE

In caso di giornate afose, manon particolarmente calde, può esse- re sufficiente attivare la funzione ventilazione/purificazione.

• Premere il tasto . Un beep segnalerà l’avvio del climatizzatore e sul display lampeggerà il simbolo .

• Poi selezionare il tasto MODE, finché apparirà sul display il simbo- lo ventilazione .

• Una volta attivata, selezionare ripetutamente il tasto , fino al raggiungimento della velocità desiderata (minima, media, mas- sima, automatica, silent). Va precisato che nelle funzioni con ventilazione automatica, sarà l’apparecchio stesso a scegliere la velocità più idonea.

Selezionando la funzione FULL AUTO sarà il climatizzatore stesso a decidere come funzionare per garantirvi le condizioni di benessere.

• Premere il tasto per l’accensione. Un beep segnalerà l’avvio del climatizzatore e sul display lampeggerà il simbolo .

• Poi selezionate il tasto MODE, finché apparirà sul display il sim- bolo FULL AUTO. L’apparecchio stabilirà automaticamente la funzione (condiziona- mento, deumidificazione, ventilazione) e la velocità ottimali. FX180eco 16-05-2002 14:53 Pagina 14FUNZIONE AUTOMATICA SLEEP La funzione automatica SLEEP è ideale per le ore notturne in quan- to consente, all’interno della modalità di climatizzazione corrente (condizionamento, deumidificazione, ventilazione o FULL AUTO), di ridurre progressivamente il funzionamento del climatizzatore fino al suo completo spegnimento. Per selezionare la funzione SLEEP pro- cedere come segue: Premere il tasto per l’accensione del climatizzatore. Un beep segnalerà l’avvio del climatizzatore e sul display lampeg- gerà il simbolo . Poi premere più volte il tasto MODE, finché apparirà sul display il sim- bolo della funzione desiderata. Selezionare quindi la temperatura desiderata premendo i tasti

Ora premere il tasto per impostare la funzione notte: si accen- derà il simbolo . Premendo più volte il tasto fino al numero di ore desiderate (da 1 a 7) deciderete l’ora di spegnimento del cli- matizzatore. Con questa funzione, il ventilatore funziona a bassa velocità (silent). La funzione notte consente di mantenere l’ambiente alla temperatura ottimale evi-tando un eccessivo innalzamento o abbassamento della temperatura con funzio-namento silenzioso. Il flusso d’aria diminuisce, mentre la temperatura dell’ambien-te varia gradualmente seguendo le esigenze di benessere: aumenta di 1°C dopo60 minuti e di 2°C dopo 2 ore.

PROGRAMMAZIONE DEL TIMER

Programmazione dell’accensione A climatizzatore acceso, premere il tasto ON: inizierà a lampeggia- re il simbolo ON TIME e l’orologio segnerà le ore 12:00. Va ricordato che il timer avvia il climatizzatore reimpostando tutte le funzioni e le modalità attive prima dell’ultimo spegnimento.

• Per impostare l’orario di accensione, utilizzate i tasti .

• L’incremento o il decremento sarà di 10 minuti, ad ogni singola pressione dei tasti, mentre tenendoli premuti, gli spostamenti saranno più veloci.

• La scritta ON TIME continuerà a lampeggiare. Ripremendo il tasto SET, verrà confermata l’impostazione del timer per l’ac- censione.

• Per cancellare la programmazione, premere il tasto ON: il sim- bolo ON TIME lampeggerà visualizzando l’ora di accensione.

• A questo punto, selezionare il tasto CANCEL: l’orologio segnerà l’ora corrente. Programmazione spegnimento Il procedimento di programmazione spegnimento e cancellazione, è simile al precedente: la differenza consiste unicamente nel pre- mere il tasto OFF anziché il tasto ON.

ITALIANO Selezionare le funzioni

FX180eco 16-05-2002 14:53 Pagina 1516 Ci sono alcune avvertenze da seguire per ottenere il massimo rendimento dal climatiz- zatore:

• chiudete i serramenti dell’ambiente da cli- matizzare. Unica eccezione nel caso di installazione attraverso un foro nella parete. In tal caso è consigliabile lasciare uno spira- glio (1 cm) attraverso una porta o finestra, così da garantire il giusto cambio d’aria.

• Proteggete la stanza dalle esposizioni dirette del sole, tirando le tende e/o abbassando parzialmente le persiane in modo da avere un funzionamento estre- mamente economico;

• Non appoggiare oggetti sul climatizzato- re;

• Non ostacolare l’aspirazione e la mandata d’aria ;

• Assicurarsi che nell’ambiente non vi siano sorgenti di calore.

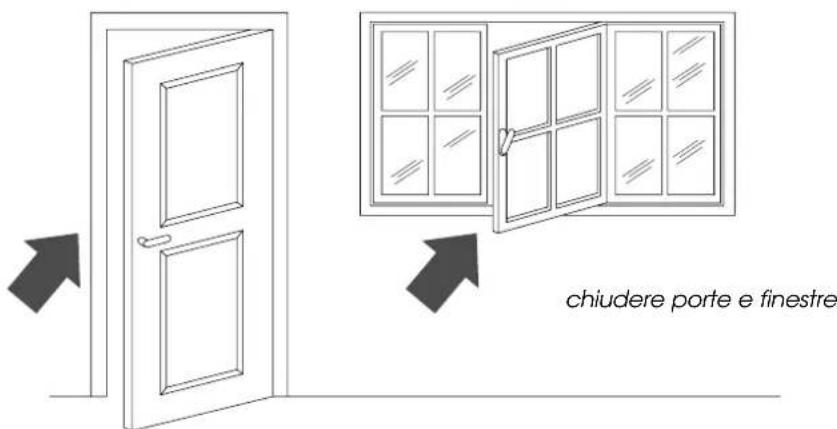

Consigli chiudere porte e finestre abbassare le persiane o tirare le tende non coprire

• Controllare che il climatizzatore sia posizio- nato su un pavimento “in piano”. Inserire eventualmente i 2 fermaruote sotto le ruote anteriori .

• Non utilizzare l’apparecchio in ambienti ad alto tasso di umidità (es. lavanderia).

• Non utilizzare l’apparecchio in ambiente esterno.

• Tenere l’apparecchio ad una adeguata distanza da superfici combustibili. FX180eco 16-05-2002 14:53 Pagina 1617 ITALIANO Prima di ogni operazione di pulizia o di manu- tenzione, spegnete l’apparecchio e stacca- te sempre la spina dalla presa di corrente.

PULIZIA DEL MOBILE ESTERNO

Vi suggeriamo di pulire l’apparecchio con un panno che sia soltanto inumidito ed asciuga- re con un panno asciutto. Per motivi di sicu- rezza non lavate il climatizzatore con acqua. Precauzioni Mai usare benzina, alcool o solventi per la pulizia. Mai spruzzare liquido inseticida o simi- li. PULIZIA DEI FILTRI ARIA. Per mantenere inalterata l'efficienza del vostro climatizzatore. Vi consigliamo di:

1. Pulire il filtro antibatterico ogni settimana

2. Sostituire il filtro FILTRETE

al termine di ogni stagione, o comunque quando sarà esausto (seguite le indicazioni poste sull’apparecchio presso la sede del filtro). I filtri per la purificazione dell'aria si trovano in corrispondenza delle due griglie di aspirazio- ne. Le griglie sono a loro volta la sede degli stessi filtri. Per la pulizia dei filtri sarà quindi necessario:

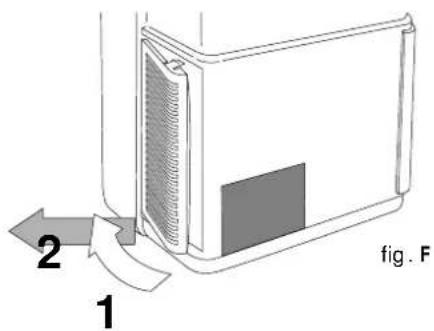

1. Rimuovere le griglie di aspirazione, ruotan-

dole verso l'esterno (fig. F). Per togliere la polvere depositata sul filtro antibatterico usare un aspirapolvere. Se è molto sporco immergerlo in acqua tiepida risciacquando più volte. La temperatura del- l’acqua va mantenuta sotto i 40° C. Dopo averlo lavato, lasciare asciugare il filtro. Per reinserirlo, ricollocate i filtri nel portafiltro, quindi riagganciare quest’ultimo alla mac- china. Non cercate di pulire il filtro FILTRETE , poichéquesto potrebbe diminuirne la capacità di fil-traggio.

VERIFICHE DI INIZIO STAGIONE

Verificate che il cavo di alimentazione e la presa siano perfettamente integri e assicura- tevi che l’impianto di messa a terra sia effi- ciente. Osservate scrupolosamente le norme di installazione.

OPERAZIONI DI FINE STAGIONE

Fate uscire l’acqua della bacinella di raccol- ta togliendo il tappo del tubo di drenaggio. Estraete la vaschetta raccoglicondensa posi- zionata sulla parte posteriore del climatizzato- re e vuotatela. Reinseritela quindi corretta- mente. Pulite i filtri antibatterici e fateli asciu- gare bene prima di reinserirli. fig. F Pulizia

2. Rimuovere il 1° filtro FILTRETE

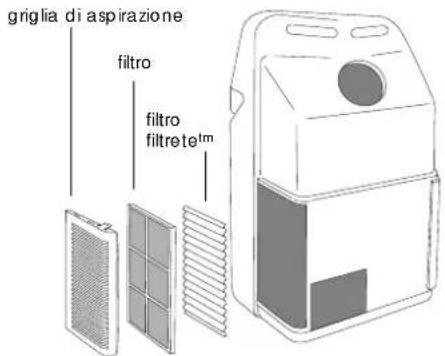

3. Rimuovere il portafiltro sede del filtro anti-

batterico sganciandolo dalla griglia esterna. griglia di aspirazionefiltro filtro filtrete

FX180eco 16-05-2002 14:53 Pagina 1718 Se qualcosa non funziona…

PROBLEMI CAUSE RIMEDI

Il climatizzatore non funziona

• la spina non è inserita

• il ventilatore è bloccato

• è intervenuto il galleggiante di sicurezza

• chiamare il Centro Assistenza

• vuotare la vaschetta Il climatizzatore fun- ziona solo per poco tempo

• il tubo di scarico forma una strozzatura

• il tubo di scarico è ostruito

• il tubo di scarico presenta delle pieghe

• posizionare correttamente il tubo di scarico

• vedere se vi sono degli ostacoli che impediscono lo scarico dell’aria all’esterno

• eliminare le pieghe Il climatizzatore fun- ziona ma non rinfre- sca la stanza

• nella stanza sta funzionando qualche fonte di calore (bruciatore, lampada etc.) oppure vi sono molte persone

• il tubo di scarico dell’aria è uscito dalla sua sede

• filtri aria intasati

• il climatizzatore ha una potenzialità non ade- guata alle condizioni o alle dimensioni del- l’ambiente

• chiudere la finestra

• eliminare la fonte di calore

• inserire il tubo nella sede

• pulire i filtri o sostituirli

• pulire i filtri o sostituirli Odore particolare nella stanza

• filtri dell’ aria intasati Perdita di condensa dall’unità interna del climatizzatore

• vaschetta raccolta condensa piena

• vuotare la vaschetta e drenare l’acqua attraverso il tubo di drenaggio condensa posto sulla parte posteriore del- l’apparecchio

• Vedere pag. 8 per installare l’apparecchio correttamente

Il climatizzatore non funziona per circa 3 minuti dal riavvio

• interviene il dispositivo di sicurezza della mac- china

• attendere che siano trascorsi 3 min. Le tre spie lampeg- giano

• bacinella raccolta condensa piena • vuotare la vaschetta.

• rimuovere la spina e reinserirla

• se le 3 spie continuano a lam- peggiare, rivolgersi ad un Cen- tro Assistenza L’indicazione del telecomando è debole o inesistente

• probabile inserimento invertito delle batterie

• cambiare le batterie

• verificare i poli delle batterie (+) e (-) FX180eco 16-05-2002 14:53 Pagina 1819 ITALIANO Garanzia/caratteristiche tecniche ASSISTENZA TECNICA Conservate l’elenco dei Centri Assistenza Tecnica ed individuate il Centro più vicino a voi. CONDIZIONI LIMITE DI FUNZIONAMENTO Temperatura nella stanza 21 ÷ 32°C Temperatura esterna 21 ÷ 43°C CARATTERISTICHE TECNICHE Tensione di alimentazione vedere targa caratteristiche Potenza max. assorbita in condizionamento “ Potenza max. assorbita in deumidificazione “ Potenza frigorifera* “ Dimensioni unità interna:

• probabile inserimento invertito delle batterie
