PAC FX180 ECO - Climatisation DELONGHI - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Climatiseur mobile monobloc (Pinguino)
Marque	DeLonghi
Modèle	PAC FX180 ECO
Dimensions (L × H × P)	452 × 800 × 415 mm
Poids	33,5 kg
Alimentation électrique	Voir plaquette signalétique (typ. 220-240 V, 50 Hz)
Débit d'air max.	310 m³/h
Modes de fonctionnement	Climatisation, Déshumidification, Ventilation, Full Auto, Nuit (Sleep)
Type de filtre	Filtre anti-bactéries lavable + Filtre FILTRETE™ jetable
Entretien des filtres	Nettoyer le filtre anti-bactéries chaque semaine ; remplacer le FILTRETE™ en fin de saison
Capacité du réservoir d'eau de condensation	Bac de récupération avec vidange manuelle et drain arrière
Télécommande	Oui, avec afficheur et piles (alcalines recommandées)
Minuterie	Programmation marche/arrêt différée (ON/OFF timer)
Fonction nuit (Sleep)	Modifie automatiquement la température (augmente de 1°C après 1h, 2°C après 2h)
Installation	Sans installation (fenêtre) ou semi-permanente (trou dans mur/vitre)
Vitesses du ventilateur	Petite, Moyenne, Grande, Automatique, Silence
Température de fonctionnement recommandée	Pièce : 21-32°C ; Extérieur : 21-43°C
Piles de la télécommande	2 piles alcalines non rechargeables (type non précisé)
Garantie	Non mentionnée, se référer au SAV agréé

FOIRE AUX QUESTIONS - PAC FX180 ECO DELONGHI

Comment installer le climatiseur sans percer de trou ?

Fixez le tuyau d'évacuation à l'arrière de l'appareil, puis placez l'embout pour fenêtre dans l'ouverture. Entrebâillez la fenêtre et positionnez l'embout comme illustré dans la notice. Utilisez les ventouses fournies pour maintenir la fenêtre légèrement ouverte.

Que faire si les trois voyants clignotent ?

Cela indique que le bac de récupération d'eau de condensation est plein. Videz-le en retirant le bouchon de drainage à l'arrière ou en dévissant le bouchon du tuyau de vidange. Ensuite, débranchez et rebranchez l'appareil. Si le problème persiste, contactez le service après-vente.

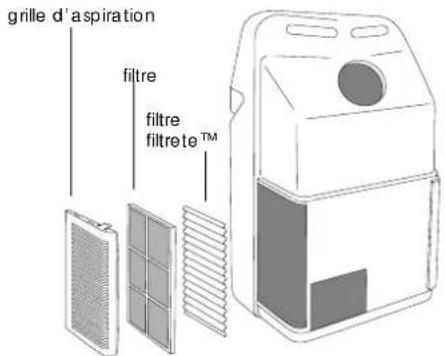

Comment nettoyer les filtres à air ?

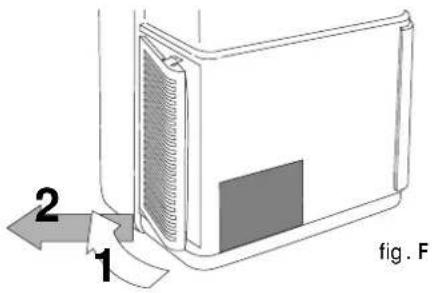

Retirez les grilles d'aspiration en les tournant vers l'extérieur. Enlevez le filtre FILTRETE™ (blanc) et le porte-filtre. Nettoyez le filtre anti-bactéries avec un aspirateur ou à l'eau tiède (max 40°C). Laissez sécher complètement avant de remonter. Ne lavez pas le FILTRETE™, remplacez-le en fin de saison.

À quelle fréquence remplacer le filtre FILTRETE™ ?

Le filtre FILTRETE™ doit être remplacé à la fin de chaque saison de climatisation, ou plus tôt s'il est visiblement encrassé. Suivez les indications près du logement du filtre sur l'appareil.

La télécommande ne fonctionne plus, que faire ?

Vérifiez d'abord les piles : remplacez-les par des piles alcalines neuves en respectant les polarités (+/-). Assurez-vous qu'aucun obstacle ne se trouve entre la télécommande et le récepteur (distance max 7 m). En cas d'urgence, utilisez le bouton de fonctionnement manuel 14 sur l'appareil.

Comment vider l'eau de condensation ?

Retirez la cuvette de récupération située à l'arrière de l'appareil et videz-la. Vous pouvez également utiliser le tuyau de drainage à l'arrière (enlever le bouchon) pour évacuer l'eau directement dans un récipient. Effectuez cette opération régulièrement, surtout en mode déshumidification.

Le climatiseur ne refroidit pas assez, pourquoi ?

Vérifiez que le tuyau d'évacuation n'est pas plié, obstrué ou mal connecté. Assurez-vous que les fenêtres et portes sont fermées, que les filtres sont propres, et qu'aucune source de chaleur (lampe, cuisinière) n'est présente. Si la puissance est insuffisante pour la pièce, envisagez une installation semi-permanente.

Comment programmer la minuterie ?

Allumez le climatiseur, puis appuyez sur la touche ON de la télécommande pour programmer la mise en marche différée. Le symbole ON TIME clignote. Réglez l'heure avec les touches ▲/▼, puis confirmez avec SET. Pour l'arrêt programmé, utilisez la touche OFF de la même manière. Annulez avec CANCEL.

Que signifie la fonction Sleep (Nuit) ?

La fonction Sleep ajuste automatiquement la température pour un confort nocturne : après 60 minutes, la température augmente de 1°C, après 2 heures de 2°C. Le ventilateur passe en mode silencieux. Vous pouvez programmer la durée de 1 à 7 heures. Activez-la avec la touche Sleep de la télécommande.

Comment utiliser le mode Full Auto ?

Appuyez sur la touche MODE de la télécommande jusqu'à afficher le symbole FULL AUTO. L'appareil sélectionne automatiquement le mode (climatisation, déshumidification ou ventilation) et la vitesse du ventilateur en fonction de la température ambiante pour optimiser le confort.

MODE D'EMPLOI PAC FX180 ECO DELONGHI

Nous vous remercions d'avoir choisi un produit De'Longhi, le plus important fabricant mondial de climatiseurs portables. Des années d'expérience dans le monde entier nous permettent d'améliorer constamment la qualité et les performances de Pinguino. Nous sommes certains que vous serez immédiatement satisfait de votre achat et que vous profiterez pendant longtemps de la fraîcheur et du bien-être que Pinguino cré. Nous vous prions de bien vouloir consacrer un peu de temps à la lecture de ce mode d'emploi et de le conserver soigneusement. Ses conseils vous permettront d'obtenir les meilleurs résultats de votre Pinguino en toute sécurité.

Verehrter Kunde

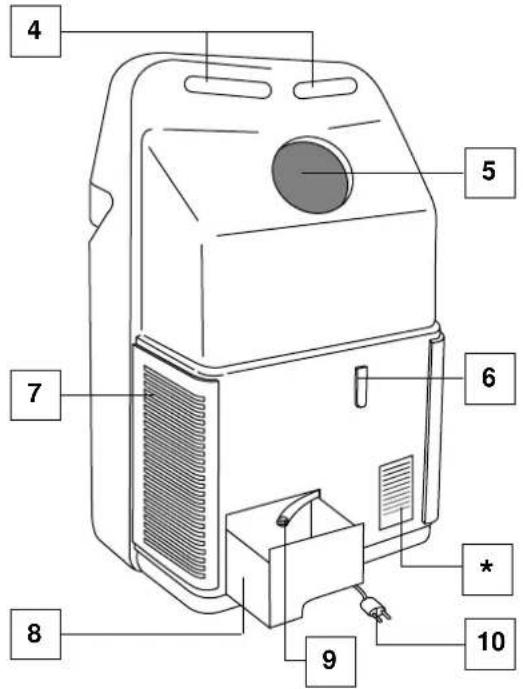

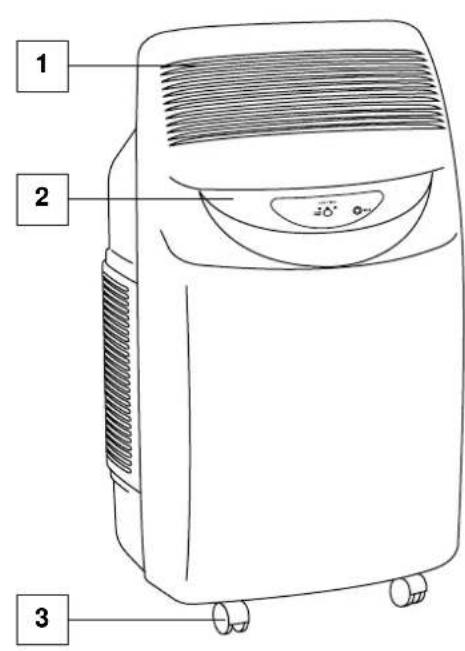

Descrizione · Description · Description · Beschreibung · Beschrijving · Descriptción · Descrição · Περιγραφή

1 2 3

* targa caratteristiche
* serial plate
* plaquette des données
* Typenschild

4 5 6 7 8 9 10 *

* Typeplaatje
* etiqueta de calificación
* etiqueta de especificações
* πινακίδα χαρακτηριστικών

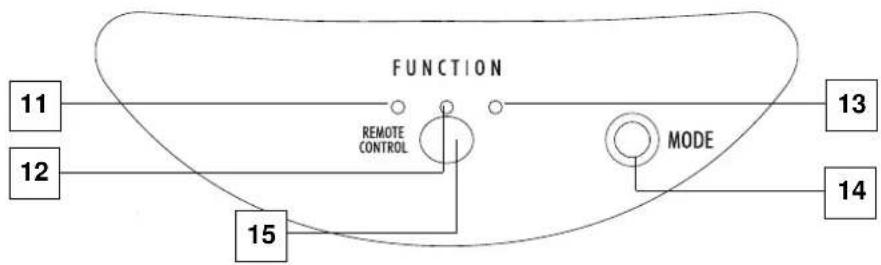

PANNELLO COMANDI • CONTROL PANEL • PANNEAU DE COMMANDE • BEDIENUNGSBLENDE
• BEDIENINGSPANEEEL • TABLERO DE MANDOS • PAINEL DE COMANDOS • XEPIZTHPIA

ACCESSORI • ACCESSORY-SET • ACCESSOIRES • ZUBEHÖR • ACCESSOIRES • ACCESORIOS
- ACESSÓRIOS • AΕΕΣΟΥΑΡ

Inserimento batterie

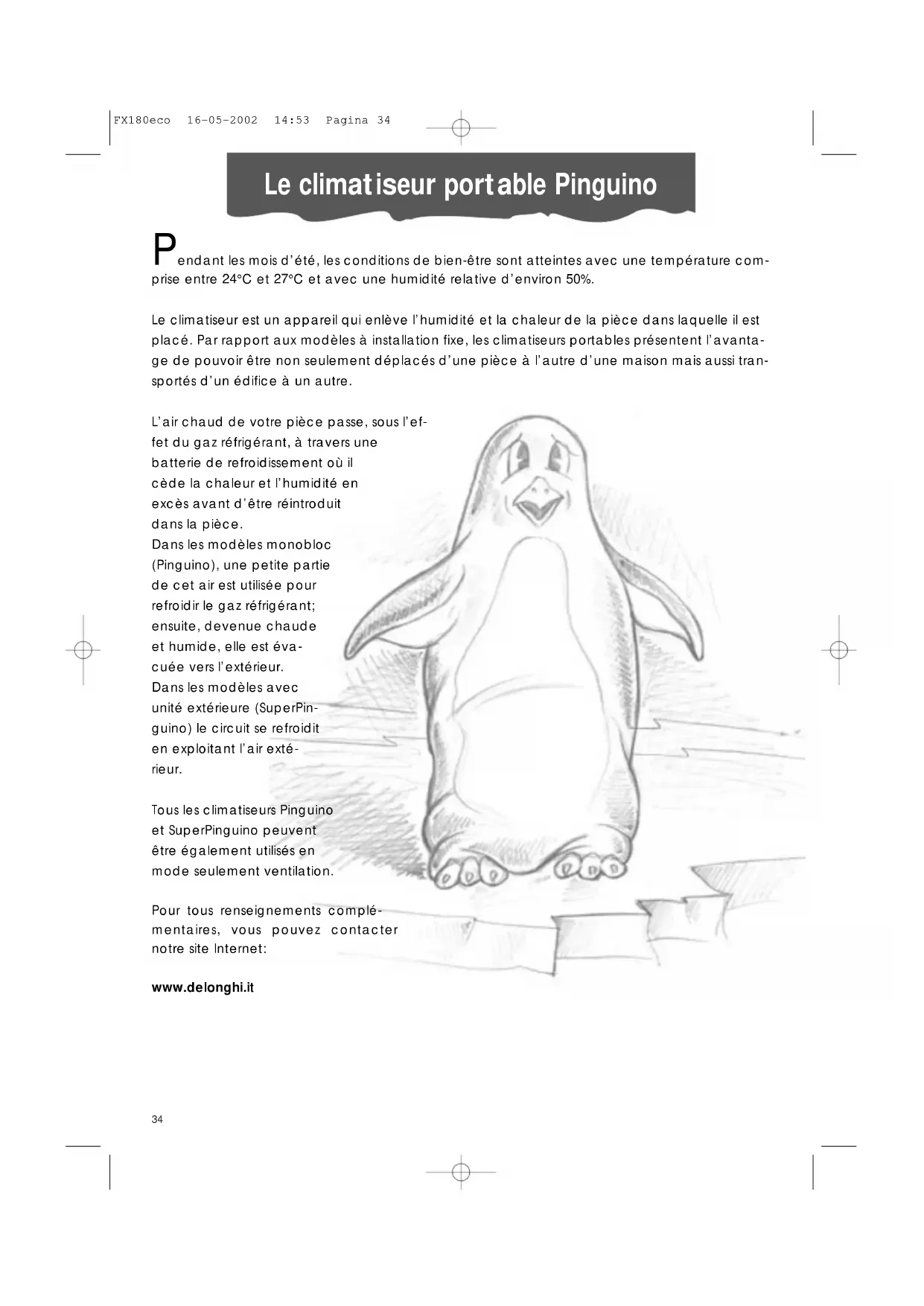

Le climatiseur portable Pinguino

l'endant les mois d'été, les conditions de bien-être sont atteintes avec une température comprise entre 24°C et 27°C et avec une humidité relative d'environ 50%.

Le climatiseur est un appareil qui enlève l'humidité et la chaleur de la pièce dans laquelle il est placé. Par rapport aux modèles à installation fixe, les climatiseurs portables présentent l'avantage de pouvoir être non seulement déplacés d'une pièce à l'autre d'une maison mais aussi transportés d'un édifice à un autre.

L'air chaud de votre pièce passe, sous l'effet du gaz réfrigérant, à travers une batterie de refroidissement où il cède la chaleur et l'humidité en excès avant d'être réintroduit dans la pièce.

Dans les modèles monobloc (Pinguino), une petite partie de cet air est utilisée pour refroidir le gaz réfrigérant; ensuite, devenue chaude et humide, elle est évacuée vers l'extérieur.

Dans les modèles avec unité extérieure (SuperPinguino) le circuit se refroidit en exploitant l'air extérieur.

Tous les climatiseurs Pinguino et SuperPinguino peuvent être également utilisés en mode seulement ventilation.

Pour tous renseignements complémentaires, vous pouvez contacter notre site Internet:

www.delonghi.it

Avertissements

• Cet appareil a été conçu pour la climatisation des locaux domestiques et il ne doit pas être destiné à d'autres usages.
• Il est dangereux de modifier ou altérer de n'importe quelle façon les caractéristiques de l'appareil.
• L'appareil doit être installé selon les normes en vigueur dans le pays d'installation.
• Pour les éventuelles réparations, adressez-vous toujours et exclusivement aux Centres de Service Après-Vente agréés par la Firme de construction. Les réparations effectuées par un personnel non qualifié peuvent être dangereuses.
• Cet appareil doit être exclusivement utilisé par des adultes: ne pas laisser des enfants jouer avec le climatiseur.
• Cet appareil doit être relié à une efficace installation de mise à la terre. Faites contrôler l'installation électrique par un électricien qualifié.
• Evitez d'utiliser des rallonges pour le cordon d'alimentation électrique.
• Si le cordon d'alimentation est abimé, il devra être remplacé exclusivement par un personnel spécialisé agréé par le Fabricant.
• A vant toute opération de nettoyage ou d'entretien, débranchez toujours la fiche de la prise de courant.
• Ne tirez pas sur le cordon d'alimentation électrique pour déplacer l'appareil.
• N'installez pas l'appareil dans des locaux où l'air peut contenir du gaz, de l'huile, du soufre ou tout près de sources de chaleur.
• Ne déposez pas d'objets lourds ou chauds sur l'appareil.
• Nettoyez les filtres anti-bactéries au moins une fois par semaine.
• Evitez d'utiliser des appareils de chauffage tout près du climatiseur.
• En cas de transport, l'appareil doit resté en position verticale ou être déposé sur un côté. Avant le transport, veillez à vider la cuvette recueillant l'eau de condensation ainsi que la bassine. Après un transport, attendez au moins 1 heure avant de mettre l'appareil en marche.
• Les matériaux utilisés pour l'emballage sont recyclables. Il est conseillé, par conséquent, de les déposer dans les conteneurs spéciaux pour le recyclage de ce type de déchets.

Opérations préliminaires avant l'utilisation

Vous trouverez ci-après toutes les indications nécessaires pour préparer de manière optimale le fonctionnement de votre nouveau climatiseur.

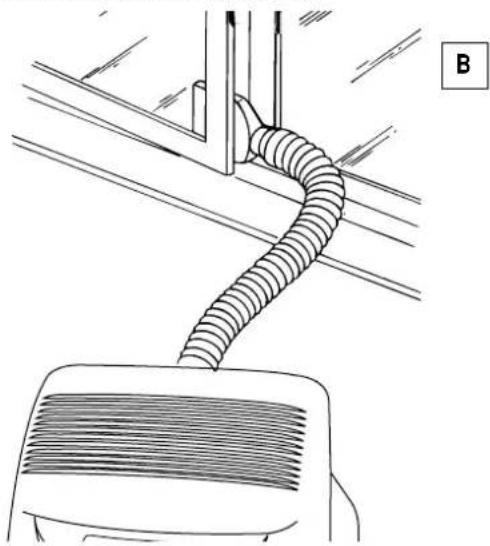

CLIMATISATION SANS INSTALLATION

Il suffit de quelques simples opérations et Pinguino vous garantira les conditions de bien-être souhaitées:

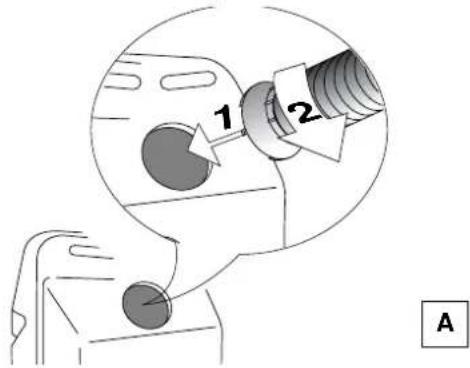

- Fixez le tuyau d'évacuation de l'air dans le logement prévu à cet effet la partie arrière de l'appareil, en l'insérant comme illustré à la figure A.

1 2 A

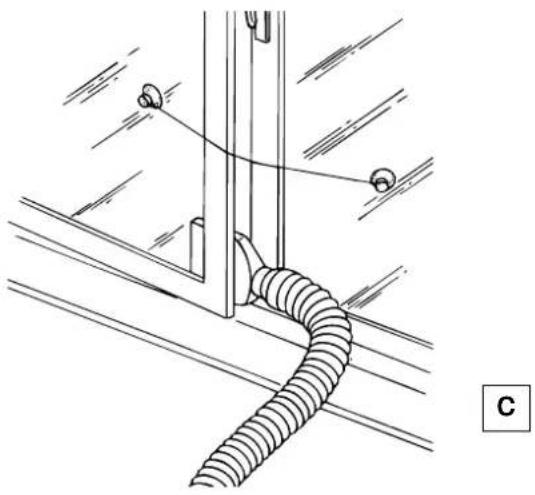

- Si vous avez une fenêtre à double battant, utilisez les ventouses 19 mies avec l'appareil pour maintenir les vitres légèrement entrouvertes (fig. C).

• Appliquez à l'extrémité du tuyau l'e17-bout pour fenêtre .18
• Approchez le climatiseur près d'une fenêtre ou d'une porte-fenêtre
• Entrebâillez légèrement la fenêtre ou la porte-fenêtre et positionnez l'embout 18 comme illustré à la figure B.

Opérations préliminaires avant l'utilisation

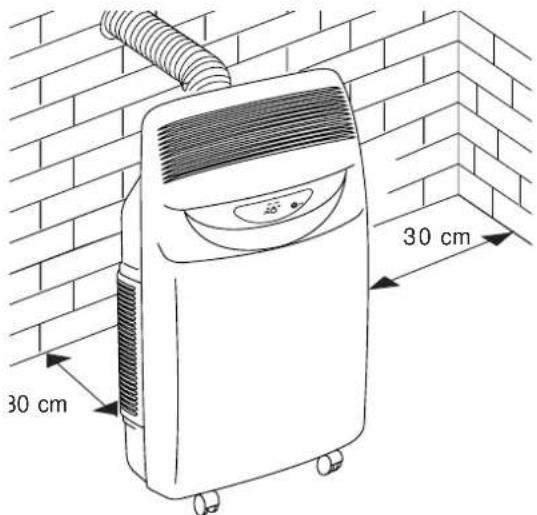

Si vous le souhaitez, Pinguino peut être aussi installé de manière semi-permanente.

30 cm 30 cm

Dans ce cas, vous devrez accomplir les opérations suivantes:

- Percez un trou dans un mur communicant avec l'extérieur ou bien à travers la vitre d'une fenêtre. Respectez la mesure de la hauteur et les dimensions du trou indiquées dans la figure D.

Ø 106 mm

dans la vitre de la fenê- tre

dans le socle en bois de la porte-fenêtre

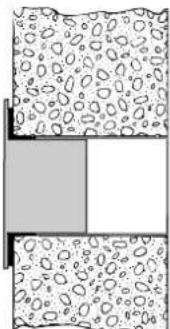

dans le mur, nous vous conseillons d'isoler la section du mur avec un matériau isolant approprié.

• Appliquez dans le trou l'accessoire bride 16 fourni avec l'appareil.
• Fixez le tuyau dans le logement prévu à cet effet sur la partie arrière de l'appareil (fig. A).

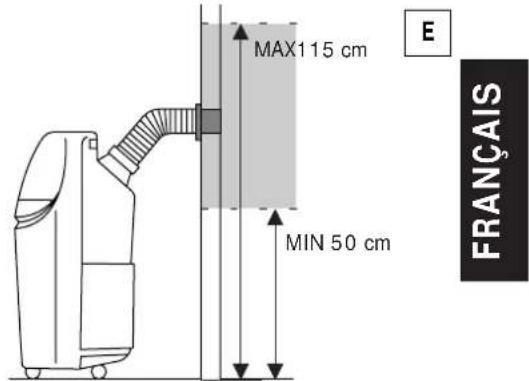

• Appliquez l'extrémité du tuyau à17a bride d6mme illustré à la fig. E.

MAX115 cm MIN 50 cm E FRANÇAIS

Chaque fois que le tuyau 17 est pas rac-cordé, il est conseillé de boucher le trou au moyen du bouchon de la bride 16

REMARQUE:

Dans le cas d'une installation semi-permanente, nous vous conseillons de laisser une porte légèrement entrouverte (il suffit même d'1 cm) afin de garantir un renouvellement suffisant de l'air dans la pièce.

DESHUMIDIFICATION

Positionnez l'appareil dans la pièce sans insérer le tuyau; de cette manière l'air déshumidié sera diffusé directement dans la pièce.

CHAUFFAGE

Positionnez l'appareil dans la pièce en insérant le bouchon 21 la place du tuyau 17

Description de la telecommande/ Branchement électrique

L'AFFICHEUR 2

Lors de la mise en marche du climatiseur, tous les symboles sont allumés.

Au moment de son arrêt, seule l'horloge reste allumée.

A. Bip

Visualise le signal sonore et la mise en marche du climatiseur; il est en outre activé chaque fois que l'on accomplit une opération.

B. Symboles des différentes fonctions

Climatisation, déshumidification, ventilation, chauffage (seulement sur certains modèles), Full Auto.

C. Température ambiante.

Visualise la température ambiante.

D. Vitesse du ventilateur.

Visualise les différentes vitesses: petite, moyenne, grande, automatique et silence.

E. Minuterie marche/arrêt

Visualise les horairs de marche et arrêt programmés.

F. Minuterie sleep/auto

Visualise les heures de fonctionnement souhaitées pour un fonctionnement avec le ventilateur sur la position Silence.

G. Indicateur de piles à changer

H. Purification de l'air.

Le symbole reste toujours allumé étant donné que lorsque le climatiseur est allumé l'air est toujours filtré des impuretés.

I. Température réglée.

Visualise la température réglée.

J. L'horloge

Visualise l'heure.

LES TOUCHES

K. Mise en marche/arrêt

L. MODE: sélection fonction

En appuyant sur cette touche, on sélectionne les différents modes de fonctionnement: climatisation, ventilation/purification, chauffage (seulement sur certains modèles), et Full Auto.

M. Thermostat d'ambiance

Ces deux touches sélectionnent la température souhaitée dans la pièce

N. Visualisation température ambiante

Cette touche visualise la température présente dans la pièce. Après 4 secondes environ, elle affichera la température réglée précédemment.

O. Sélection vitesse du ventilateur

Cette touche sélectionne la vitesse du ventilateur: petite, moyenne, grande et automatique.

P.SET: confirme horloge ou minuterie

Cette touche confirme la programmation de l'horloge ou de la minuterie ON/OFF.

Q. ON/OFF: programmation minuterie

Ces touches programment l'arrêt et la mise en marche du climatiseur.

R. CANCEL: annulation minuterie

Cette touche annule les réglages de la minuterie ON/OFF.

S. RESET

T. Programmation horloge ou minuterie

Ces touches programment les heures et minutes de l'horloge et de la minuterie.

U. Sleep

Cette touche sélectionne la fonction de nuit.

BRANCHEMENT ELECTRIQUE

Avant de brancher la fiche à a prise de courant, vérifiez que:

• la tension du secteur corresponde bien à la tension indiquée dans les caractéristiques techniques;
• la prise et la ligne d'alimentation électrique soient dimensionnées pour la charge de l'appareil;
• la prise soit appropriée à la fiche de l'appareil; en cas d'incompatibilité, faites remplacer la prise;
• la prise soit reliée à une installation de mise à la terre efficace. La firme constructrice décline toute responsabilité en cas de non respect de cette norme pour la prévention des accidents.

En cas de remplacement du câble d'alimentation, mettez-vous en contact avec du personnel spécialisé.

Si on sélectionne la fonction de Climatisation au moment où se produit une chute de tension du courant électrique, il est possible qu'un dispositif de sécurité intervienne. Celui-ci interrompt le fonctionnement du circuit frigorifique et l'appareil fonctionne, par conséquent, comme s'il se trouvait en mode Ventilation/Purification. Pour rétablir la fonction de Climatisation, on doit éteindre l'appareil et débrancher la fiche de la prise de courant pendant au moins trente secondes. On rebranche ensuite la fiche.

Les voyants lumineux/Fonctionnement force

LES VOYANTS LUMINEUX

Les voyants lumineux s'allument pour indiquer la fonction sélectionnée ou pour signaler les éventuelles anomalies.

FONCTION	VOYANT ROUGE 11	VOYANT JAUNE 12	VOYANT VERT 13
ETEINT	-	-	-
CLIMATISATION	-	-	allumé
DESHUMIDIFICATION	allumé - allumé
VENTILATION	- allumé -
FULL AUTO	Dès que ce mode de fonctionnement est sélectionné, tous les voyants restent allumés pendant quelques secondes jusqu'au moment où le dispositif de contrôle aura choisi le système de fonctionnement (climatisation, déshumidification, ventilation ou chauffage).
TIMER	Les 3 voyants restent tous allumés si une des fonctions MINUTERIE est sélectionnée même si l'appareil est éteint.

PANNE	VOYANT ROUGE 11	VOYANT JAUNE 12	VOYANT VERT 13
FILTRES SALES (1)	- clignotant -
ALARME	clignotant clignotant clignotant

(1) Le clignotement du voyant signale qu'il est nécessaire d'effectuer le nettoyage des filtres anti-bactéries. Pour éteindre le voyant, après avoir effectué le nettoyage des filtres, appuyez sur le bouton de fonctionnement manuel 14qu'au moment où vous entendrez un bip suivi par un double bip. Cette procédure peut être effectuée même lorsque l'appareil est en marche.

FONCTIONNEMENT FORCE

Ce mode de fonctionnement est sélectionné en cas de problèmes avec la télécommande (cassée, égarée ou piles déchargées).

Appuyez sur le bouton 14ur mettre en marche l'appareil et appuyez à nouveau pour obtenir la séquence des différents modes de fonctionnement (climatisation, déshumidification, ventilation, full auto, éteint), avec réglage automatique.

Description de la telecommande

LA TELECOMMANDE

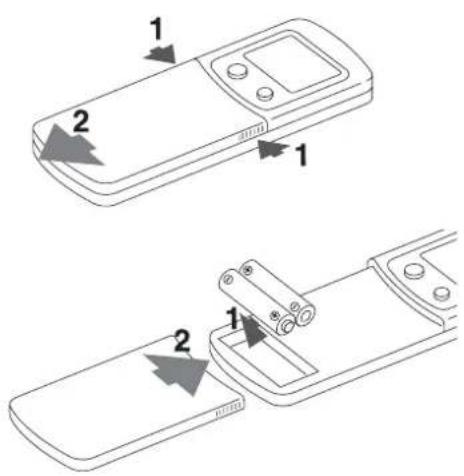

Mise en place des piles

• Poussez vers l'avant le couvercle (voir fig.).
• Introduisez les deux nouvelles piles de type non rechargeable, en veillant à les placer dans la bonne direction (+) et (-).
• T ous les symboles de la télécommande apparaîtront pendant quelques instants sur l'afficheur.

L'horloge sur l'afficheur commencera alors à clignoter signalant 12:00 heures. Réglez à présent l'heure exacte.

REMARQUE: NOUS VOUS CONSEILLONS D'UTILISER DE PREFERENCE DES PILES ALCALINES.

Aussi bien en cas d'élimination de la telecommande que de remplacement de la batterie, celle-ci doit être enlevée et éliminée conformément aux lois en vigueur étant donné qu'elle est nuisible pour l'environnement.

MISE A L'HEURE DE L'HORLOGE

• Si 2 minutes après le Reset (restauration) ou le remplacement des piles l'heure n'a pas été programmée, la télécommande affiche automatiquement 12:00 heures.
• Pour programmer l'heure, appuyez sur les touches ▲ ⏻ pour augmenter ou diminuer. L'augmentation ou la diminution est d'1 minute. En maintenant les touches pressées, l'horloge défilera plus rapidement.
• L'horloge continuera à clignoter. Appuyez sur le bouton SET pour confirmer l'heure introduite: l'horloge ne clignotera plus.
• Pour modifier l'heure, appuyez sur le bouton RESET et introduisez l'heure actuelle. (C'est le seul procédé).

UTILISATION CORRECTE

• Dirigez la télécommande vers le récepteur de signal du climatiseur d'air 15
• Distance maximale: environ 7 mètres (sans aucun obstacle entre la télécommande et le récepteur).
• La télécommande doit être manipulée avec beaucoup de précaution: ne pas la laisser tomber, ne pas l'exposer aux rayons directs du soleil ni la placer à côté de sources de chaleur.

Sélection des fonctions

FONCTION CLIMATISATION

C'est la fonction idéale au cours des journées particulièrement chaudes.

• Appuyez tout d'abord sur la touche Ⓐde mise en marche.
• Un bip signalera la mise en marche du climatiseur et le symbole clignotera sur l'afficheur.

- S électionnez ensuite la touche MODE jusqu'à ce que le symbole de climatisation ✝ apparaisse sur l'afficheur.

- I introduisez à présent la température: pour la diminuer, appuyez sur la touche ⚫▼.

- Pour sélectionner la vitesse du ventilateur, il suffit d'appuyer à plusieurs reprises sur la touche jusqu'à ce que la ventilation souhaitée (petite, moyenne, grande, automatique) soit atteinte.

Rémarque:

En mode Climatisation, l'appareil enlève automatiquement l'humidité en excès dans la pièce.

FONCTION DESHUMIDIFICATION

Cette fonction doit être activée lorsque le degré d'humidité est élevé.

- Appuyez tout d'abord sur la touche ①de mise en marche.

- S électionnez ensuite la touche MODE jusqu'à ce que le symbole de déshumidification △ apparaisse sur l'afficheur.

- Il convient de préciser qu'il est important d'introduire une température inférieure à la température ambiante. Appuyez sur la touche ♂▼.

Pour sélectionner la vitesse du ventilateur, il suffit d'appuyer sur la touche ✉ jusqu'à ce que la ventilation souhaitée soit atteinte.

Il est à noter que, en fonction des conditions ambientes et de la température selectionée, l'appareil peut choisir de façon automatique la vitesse du ventilateur

20°C AUTO SILENT

20°C AUTO SILENT

Sélection des fonctions

FONCTION VENTILATION

Pendant les journées de temps lourd mais pas particulièrement chaud, il suffit de sélectionner le mode Ventilation/Purification.

• Appuyez tout d'abord sur la touche ① de mise en marche.
• Un bip signalera la mise en marche du climatiseur et le symbole clignotera sur l'afficheur.
• Sélectionnez ensuite la touche MODE jusqu'au moment où le symbole ventilation apparaîtra sur l'afficheur.
• Une fois la ventilation activée, sélectionnez à plusieurs reprises la touche ⊕ afin d'obtenir la vitesse souhaitée (petite, moyenne, grande, automatique, ventilation, silent).

Il est à noter que pour les fonctions avec ventilation automatique, c'est l'appareil qui choisit la vitesse la plus appropriée.

AUTO SILENT

FONCTION FULL AUTO

La fonction Full Auto commande automatiquement toutes les fonctions du climatiseur, y compris la température, la vitesse de ventilation, garantissant ainsi des conditions de bien-être optimales dans la pièce.

• Appuyez tout d'abord sur la touche ①de mise en marche.
• Un bip signalera la mise en marche du climatiseur et le symbole clignotera sur l'afficheur.
• Sélectionnez ensuite la touche MODE jusqu'à ce que le symbole FULL AUTO apparaisse sur l'afficheur.

L'appareil sélectionnera automatiquement le mode de fonctionnement (climatisation, déshumidification, ventilation) et la vitesse optimaux.

FULL AUTO AUTO

Sélection des fonctions

FONCTION AUTOMATIQUE SLEEP

La fonction SLEEP peut être activée à tout moment.

• Appuyez tout d'abord sur la touche ①de mise en marche.
• Un bip signalera la mise en marche du climatiseur et le symbole clignotera sur l'afficheur.
• Sélectionnez ensuite la touche MODE jusqu'à ce que le symbole de la fonction souhaitée apparaisse sur l'afficheur.

- Sélectionnez ensuite la température souhaitée en appuyant sur les touches ▲ ⚫ ▼.

- Appuyez à présent sur la touche pour choisir la fonction nuit: le symbole s'allumera. En appuyant à plusieurs reprises sur la touche afin d'obtenir le nombre d'heures souhaitées (de 1 à 7), vous déciderez de l'heure d'arrêt du climatiseur.

Avec cette fonction, le ventilateur fonctionne en mode automatique.

N.B: La fonction nuit permet de maintenir la température optimale dans la pièce, évifant une augmentation ou une diminution excessive de la température avec un fonctionnement silencieux. Le flux d'air diminue, tandis que la température de la pièce varie progressivement selon les exigences de bien-être: elle augmente de 1°C après 60 minutes et de 2°C après 2 heures.

PROGRAMMATION DE LA MINUTERIE

Programmation de la mise en marche

Avec le climatiseur allumé, appuyez sur la touche ON: le symbole ON TIME commencera à clignoter et l'horloge indiquera 12:00 heures.

Il est à noter que la minuterie met le climatiseur en marche en rétablissant toutes les fonctions et les modes activés avant son dernier arrêt.

• S i la programmation est celle souhaitée, il suffit d'appuyer sur la touche SET.
• Pour augmenter l'horloge ou pour la diminuer, sélectionnez la touche ▲.①▼
• L'augmentation ou la diminution sera de 10 minutes pour chaque pression des touches, tandis qu'en maintenant les touches pressées, le défilement sera plus rapide.
• L'inscription ON TIME continuera à clignoter. En appuyant à nouveau sur la touche SET, vous confirmerez le réglage de la minuterie pour la mise en marche.
• Pour annuler la programmation, appuyez sur la touche ON: le symbole ON TIME clignotera en indiquant l'heure de mise en marche.
• A ce point, sélectionnez la touche CANCEL: l'horloge indiquera l'heure actuelle.

20 °C SILENT 7 HR

FRANCIALS

ON TIME 12:00

ON TIME 20:00

ra ON TIME 12:00

PROGRAMMATION ARRET

Le procédé de programmation pour l'arrêt et l'annulation est semblable au procédé précédent: la seule différence consiste à appuyer sur la touche OFF au lieu de la touche ON.

OFF TIME 12:00

Conseils pratiques

Voici quelques conseils pratiques pour obtenir un rendement optimal de votre climatiseur:

- fermez toutes les portes et les fenêtres de la pièce à climatiser, sauf dans le cas d'une installation à travers un trou percé dans un mur. Dans ce cas, il est conseillé de laisser un entrebâillement d'une porte ou d'une fenêtre afin de garantir un bon renouvellement de l'air dans la pièce.

• Ne pas installer l'appareil dans des endroits humides.
  • N e pas utiliser l'appareil à l'extérieur.
  • V eillez à positionner l'appareil à une distance appropriée par rapport aux surfaces combustibles.

Fermez les portes et les fenêtres

• Pour garantir un fonctionnement extrêmement économique de votre climatiseur, n'exposez pas la pièce aux rayons directs du soleil, en fermant les rideaux et/ou en baissant partiellement les stores.
• Ne déposez pas d'objets sur votre climatiseur.
• N'obstruez pas l'aspiration et 7e refoulement de l'air 1.
• Assurez-vous qu'il n'y ait pas de sources de chaleur dans la pièce.

Ne couv

Baissez les stores ou fermez les rideaux.

- Contrôlez que le climatiseur soit positionné sur un sol "parfaitement plat". Insérez éventuellement les 2 cale-roulettes 20 sous les roulettes avant 3.

Ne couvrez jamais l'appareil.

Entretien

Avant d'effectuer toute opération de nettoyage ou d'entretien, éteignez l'appareil et débranchez toujours la fiche de la prise de courant.

NETTOYAGE DU MEUBLE EXTÉRIEUR

Nous vous conseillons de nettoyer l'appareil avec un chiffon tout simplement humide et de l'essuyer avec un chiffon sec. Pour des raisons de sécurité, ne nettoyez jamais le climatiseur avec de l'eau.

Précautions

N'utilisez jamais d'essence, d'alcool ou de solvant pour le nettoyage. Ne vaporisez jamais de liquide insecticide ou similaire..

NETTOYAGE DES FILTRES À AIR

Pour maintenir intacte toute l'efficacité de votre climatiseur, nous vous conseillons de:

1. Nettoyer le filtre anti-bactéries chaque semaine.

2. Remplacer le filtre FILTRETE™ à la fin de chaque saison ou en tout cas quand il sera épuisé (suivre les indications présentes sur l'appareil près du logement du filtre).

Les filtres pour la purification de l'air se trouvent en dessous des deux grilles d'aspiration. Les filtres sont en fait logés dans les grilles mêmes.

Pour nettoyer les filtres il faudra donc:

1. Enlever les grilles d'aspiration, en les tournant vers l'extérieur.

2 1 fig. F

2.Enlever le premier filtre FILTRETE™ (de couleur blanche).

grille d'aspiration filtre filtre filtrete™

3.Enlever le porte-filtre siège du filtre en le décrochant de la grille extérieure.

Pour enlever la poussière qui s'est déposée sur le filtre anti-bactéries, utilisez un aspirateur. Si le filtre est très sale, plongez-le dans de l'eau tiède et rincez-le plusieurs fois. La température de l'eau doit être inférieure à 40°C.

Après l'avoir lavé, laissez-le sécher avant de le remettre en place.

N'essayez pas de laver le filtre filtrete™ étant que cela pourrait diminuer sa capacité de filtrage.

CONTRÔLES AU DÉBUT DE LA SAISON

Vérifiez que le cordon d'alimentation et la prise soient parfaitement intacts et assurez-vous que l'installation de la mise à la terre soit efficace. Respectez scrupuleusement les normes d'installation.

OPERATIONS A LA FIN DE LA SAISON

Videz l'eau contenue dans la bassine de stockage en enlevant le bouchon du tuyau de drainage. Enlevez la cuvette recueillant l'eau de condensation située sur la partie arrière du climatiseur, videz-la et remettez-la ensuite en place correctement. Nettoyez les filtres et laissez-les sécher complètement avant de les remettre en place.

Si l'appareil ne fonctionne pas normalement...

Le climatiseur ne fonctionne pas	absence de courantla fiche n'est pas branchéele ventilateur est bloquéle flotteur de sécurité est intervenu	attendrebrancher la fichefaire appel au service après-ventevider la cuvette
Le climatiseur ne fonctionne quependant peu de temps	letuyau d'évacuation a un étranglementletuyau d'évacuation est obstruéletuyau d'évacuation forme des plis	déployer correctement letuyau d'évacuationvérifier s'il existe des obstacles empêchant l'évacuation del'air à l'extérieurenlever les plis
Le climatiseur fonctionne mais ne refroidit pas la pièce	fenêtre ouverteune source de chaleur (brûleur, lampe, etc.) fonctionne dans la pièce ou bien il y a beaucoup de monde dans la pièceletuyau d'évacuation de l'air est sorti de son logementfiltres à air encrassésla puissance du climatiseur n'est pas appropriée aux conditions et aux dimensions de la pièce	fermer la fenêtreéliminer la source de chaleurremettre le tuyau en placenettoyer les filtres ou les remplacer
Odeur bizarre dans la pièce	filtres à air encrassés	nettoyer les filtres d'air ou les remplacer
Fuite d'eau de condensation du climatiseur	cuvette stockage eau condensation pleinemauvaise installation de l'appareil	vider la cuvette et évacuer l'eau à travers le tuyau de drainage 9 de l'eau de condensation situé sur la partie arrière de l'unité.V edere pag. 36 per installare l'apparecchio correttamente
Le climatiseur ne fonctionne pas pendant 3 minutes environ après la remise en marche	le dispositif de sécurité de l'appareil intervient	attendre que 3 min. se soient écoulées
Les 3 voyants clignotent	cuvette stockage eau condensation pleine	vider la cuvette et évacuer l'eau.Enlever la prise et la remettre.Si les voyants restent encore allumés, faites appel au centre de service Après-Vente.
L'affichage de la télécommande est faible ou absent	piles déchargéesles piles sont probablement mal positionnées	r emplacer les pilesvérifier les pôles (+) et (-) des piles

Caracteristiques techniques

CONDITIONS DE FONCTIONNEMENT CONSEILLÉES

Température dans la pièce: . . . 21÷32°C

Température extérieure: .....21÷43°C

CARACTERISTIQUES TECHNIQUES

Tension

d'alimentation voir plaquette signalétique

Puissance max. absorbée en climatisation "

Puissance max. absorbée en deshumidification "

Puissance réfrigérante* "

Vitesses de ventilation 2

Volume air traité max. 310 m ^3 /h

Dimensions :

• largeur 452 mm
  • h a uteur 800 mm
  • p rofondeur 415 mm
• poids 33,5 kg

* Conditions standards: Température interne: 27°C

47% Humidité relative

Température externe: 35°C

41% Humidité relative
