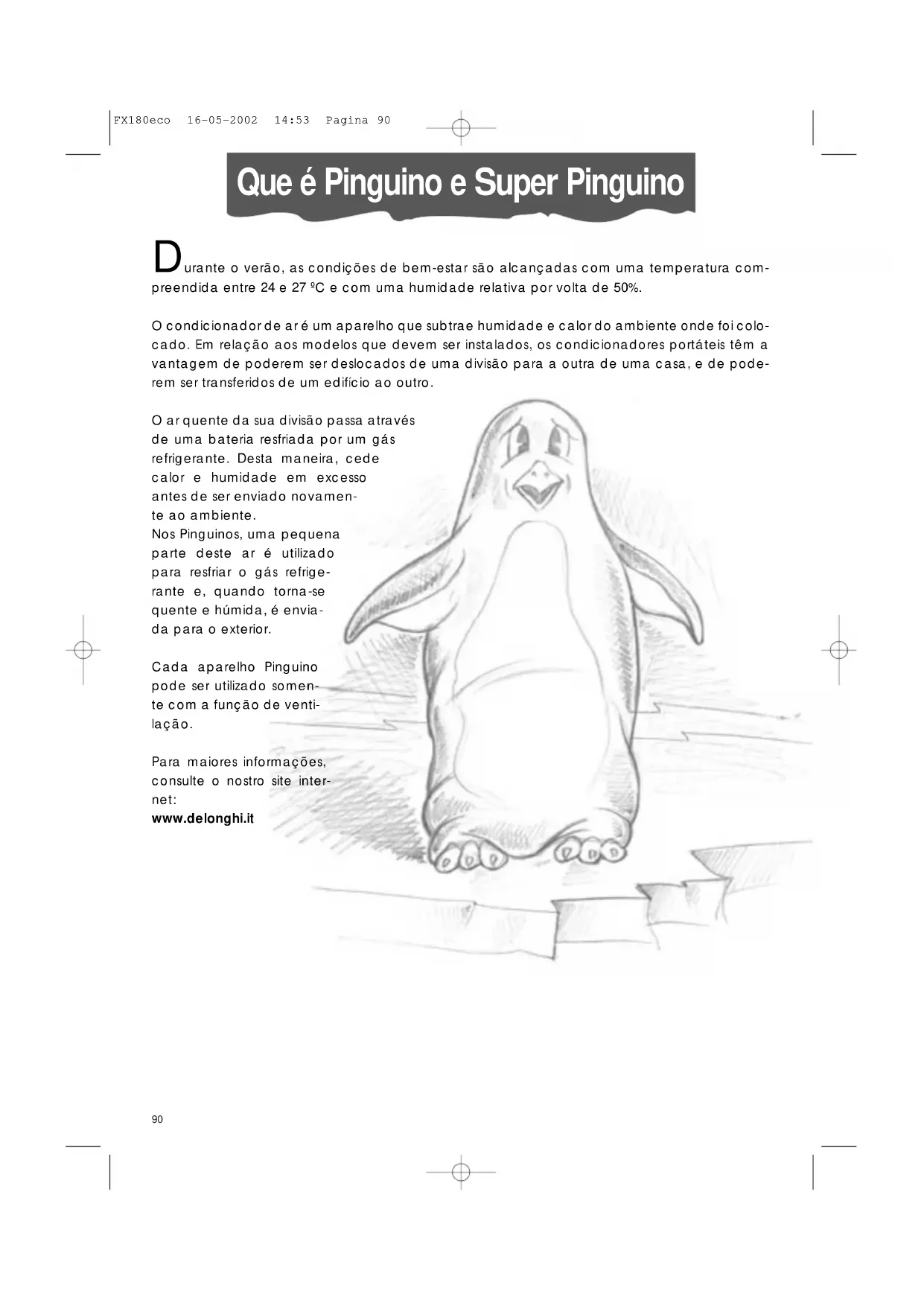

Informações importantes

• Este aparelho foi fabricado para condicionar os ambientes domésticos e não deve ser usado para outros fins.

• É perigoso modificar ou alterar as característi- cas do aparelho.

• O aparelho deve ser instalado segundo as nor- mas de instalações nacionais.

• Para eventuais reparações, contactar sempre e somente os Centros de Assistência Técnica autorizados pelo Fabricante. As reparações efectuadas por pessoa não experiente podem ser perigosas.

• Este aparelho deve ser usado exclusivamente por adultos; não permitir que as crianças brin- quem com o mesmo.

• Este aparelho deve ser ligado a um sistema efi- caz de ligação à terra. Mandar controlar o siste- ma eléctrico por um electricista qualificado.

• Evitar a utilização de extensões para o cabo de alimentação eléctrica.

• Antes de cada limpeza ou manutenção, retirar sempre a ficha da tomada de corrente.

• Não puxar o cabo de alimentação eléctrica para movimentar o aparelho.

• Em caso de avaria do cabo de alimentação, este deve ser substituído somente por pessoal especia- lizado e autorizado pelo fabricante.

• Não instalar o aparelho em ambientes onde o ar possa conter gases, óleos, enxofre ou próxi- mo a fontes de calor.

• Não apoiar objectos pesados ou quentes sobre o aparelho.

• Limpar os filtros pelo menos uma vez por sema- na.

• Evite utilizar aparelhos de aquecimento nas proximidades do aparelho de ar condicionado.

• Em caso de transporte, o aparelho deve ficar na posição vertical ou apoiado cuidadosa- mente sobre um lado. Antes de transportar o aparelho, esvaziar o reservatório e a cuba de colecta de conden- sado. Após o transporte do aparelho, esperar pelo menos 1 hora antes de o ligar.

• Os materiais utilizados para a embalagem são recicláveis. Recomenda-se, portanto, colocá- los nos respectivos recipientes para a recolha diferenciada. FX180eco 16-05-2002 14:54 Pagina 9192

A seguir, encontram-se todas as instruções necessárias para preparar, da melhor forma possível, o funcionamento do seu ar condicionado.

CLIMATIZAÇÃO SEM INSTALAÇÃO

Com poucas e simples operações, o Pinguino oferece condições de bem-estar:

• fixar o tubo de saída de ar na respecti- va sede da parte posterior do aparelho. Inseri-lo segundo a ilustração da figura A

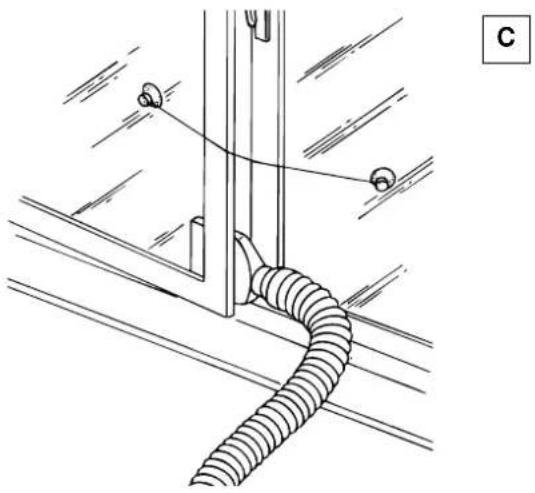

• Se houver uma janela francesa, utilizar as ventosas que foram entregues para manter próximos os vidros (fig. C).

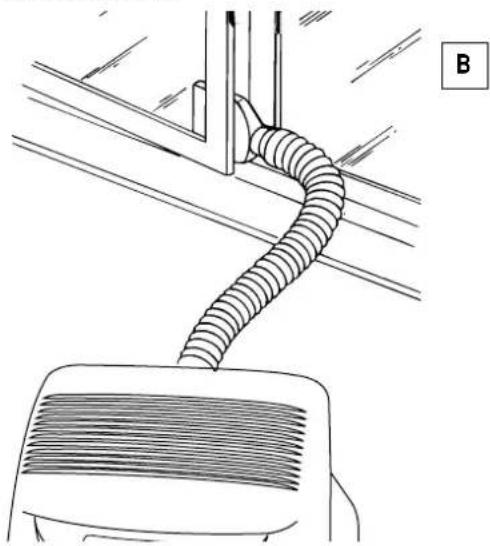

• colocar na extremidade do tubo , o bocal para a janela .

• colocar o condicionador de ar próximo a uma janela ou porta-janela;

Preparações para o uso

Preparações para o uso

CLIMATIZAÇÃO COM INSTALAÇÃO

Se desejar, o Pinguino também pode ser instalado de maneira semi-permanente.

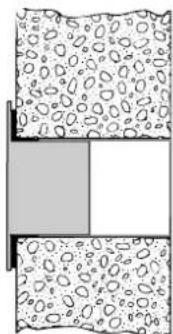

2. Colocar no orifício o acessório flange

15 que foi entregue com o aparelho.

4. Colocar a extremidade do tubo no

Neste caso, vai ser necessário:

• fazer um furo na parede que comunica com a parte externa ou através do vidro de uma janela. Respeitar o intervalo de altura e as dimensões do furo indicados na figura D.

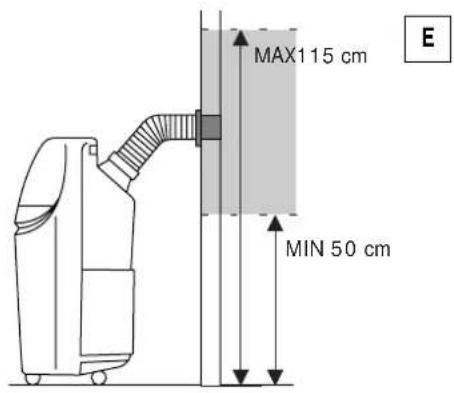

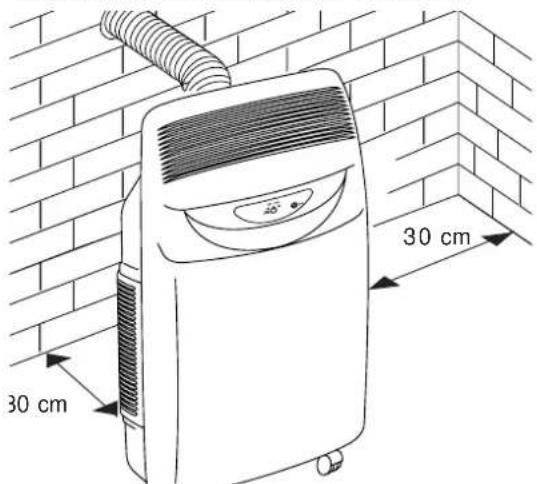

0 cm 30 cm MAX115 cm MIN 50 cm Quando o tubo não estiver conectado, o orifício pode ser fechado com a tampa do flange . OBSERVAÇÃO Quando for feita uma instalação tipo semi- permanente, recomendamos deixar leve- mente aberta uma porta (mesmo se só 1 cm), para garantir a correcta troca de ar.

No vidro da janela Na parede recomendamos isolar a secção da parede com um material iso- lante apropria- do. No rodapé de madei- ra da jane-

DESUMIDIFICAÇÃO Posicionar o aparelho na divisão sem inserir o tubo; desta maneira, o ar desumidificado vai ser eliminado directamente no ambiente. FX180eco 16-05-2002 14:54 Pagina 9394 Descrição do telecomando/ Conexão a rede eléctrica

CONEXÃO À REDE ELÉCTRICA

Antes de colocar a ficha na tomada de corrente, é necessário verificar que:

• la tensão de rede esteja em conformidade com o valor indicado nas características técnicas;

• la tomada e a linha de alimentação eléctrica sejam dimensionadas para suportar a carga necessária;

• la tomada seja apropriado ao tipo da ficha, se não o for, mandar substituir a tomada;

• la tomada esteja conectada a uma ligação à terra eficiente. O fabricante declina toda e qualquer responsabilidade caso esta norma de prevenção contra acidentes não seja respei- tada. Seleccionando a função de climatização ao mesmo tempo em que se dá uma queda de ten- são de correnteeléctrica, poderia haver a intervenção de um dispositivo de segurança. Este dispositivo bloqueia o funcionamento do circuito frigorifero, e o aparelho funciona como ese esti- vesse em ventilação/purificação. Para restabelecer a função de climatização, desligar o apa- relho e manter a ficha desligada por pelo menos trinta segundos. Então ligar novamente. O VISOR Ao ligar o climatizador, todos os símbolos se acendem. Ao desligá-lo, permanece aceso somente o relógio. A. Beep Indica o sinal acústico e o início de fun- cionamento do climatizador, activa-se também todas as vezes que uma ope- ração é completada. B. Símbolos das várias funções Ar condicionado, desumidificação, venti- laçã oaquecimento (ñao en todos os modelos), e Full Auto. C. Temperatura ambiente Indica a temperatura ambiente. D. Velocidade do ventilador. Indica as várias velocidades: mínima, média, máxima, automática e silent. E. Timer para ligar/desligar Indica os tempos programados de ligar e desligar. F. Timer sleep/silent Indica as horas desejadas de funciona- mento, na função Sleep. G. Indicador de substituição das pilhas H. Purificação do ar O símbolo fica sempre aceso porque, com o ar condicionado aceso, o ar é sempre filtrado para retirar as suas impuri- dades.

I. Temperatura programada

Indica a temperatura programada. J. O relógio Indica a hora. AS TECLAS K. Ligar/Desligar L. MODE: selecção da função Premindo esta tecla, são seleccionadas as várias modalidades de funcionamento: ar condicionado, desumidificação,venti- lação/purificação, aquecimento (ñao en todos os modelos), e full auto M. Termóstato ambiente As duas teclas seleccionam a temperatu- ra desejada no ambiente. N. Indicação da temperatura ambiente A tecla indica a temperatura presente no ambiente. Depois de aproximadamente 4 segundos, mostrará a temperatura pro- gramada anteriormente. O. Selecção da velocidade do ventilador A tecla selecciona a velocidade do ventila- dor: mínima, média, máxima, auto. P. SET: memoriza relógio ou timer Memoriza o ajuste do relógio ou do Timer ON/OFF. Q. ON/OFF: programação do timer As teclas fazem a programação para ligar e desligar o climatizador. R. CANCEL: anulação do timer A tecla anula as programações do timer ON/OFF. S. RESET T. Ajuste do relógio ou timer As teclas ajustam horas e minutos do reló- gio e do timer. U. Sleep A tecla programa a função noite. A substituição do cabo de alimentação deve ser feita por pessoal autorizado.

Os indicadores luminosos/ Funcionamento forçado

OS INDICADORES LUMINOSOS

Acendem-se segundo a função seleccionada ou indicam eventuais anomalias. ANOMALIA INDICADOR VERMELHO

FILTROS ENTUPIDOS (1) - lampejante - ALLARME lampejante lampejante lampejante FUNÇÃO INDICADOR VERMELHO

CLIMATIZAÇÃO - - aceso DESUMIDIFICAÇÃO aceso - aceso VENTILAÇÃO - aceso - FULL AUTO TIMER Assim que for seleccionada esta função, todos os indicadores luminosos ficarão acesos por alguns segundosaté o controlo decidir como funcionar (se condicionamento, desumidificação, ventilação ou aquecimento).Os 3 indicadores luminosos ficam acesos, quando o aparelho estiver desligado, se pelo menos uma dasfunções TIMER estiver programada. (1) O indicador luminoso lampejante indica que é necessário fazer a limpeza dos filtros anti- bacterianos. Para desligar o indicador luminoso, após ter feito a limpeza dos filtros, premer o botão de funcionamento manual até quando ouvir um beep seguido por um duplo beep. Este procedimento pode ser feito mesmo quando o aparelho estiver a funcionar.

FUNCIONAMENTO FORÇADO

É um modo de funcionamento que é escolhido em caso de problemas com o telecomando (quebra, desaparecimento ou pilhas descarregadas). Premer a tecla para ligar a unidade interna e premer novamente para obter a sequência das diversas modalidades de funcionamento (ar condicionado, desumidificação, ventilação, full auto, desligado), com programação automática.

FX180eco 16-05-2002 14:54 Pagina 9596 Descrição do telecomando O TELECOMANDO Como colocar as pilhas

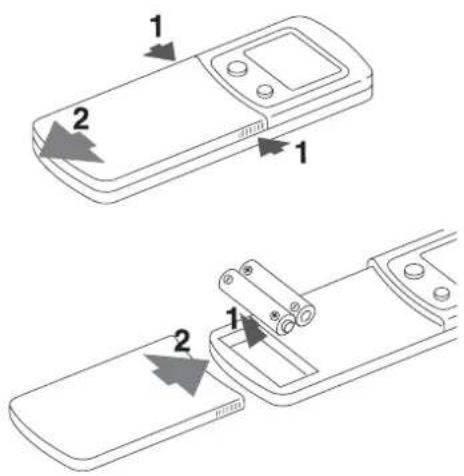

• Empurrar a tampa para frente (ver figura).

• Colocar duas pilhas, novas e não recar- regáveis, prestando atenção para colocá-las na direcção correcta (+)e(-).

• Colocar novamente a tampa, fazendo com que deslize até a posição inicial.

• No visor aparecerão por alguns instantes todos os símbolos do telecomando. Neste momento, o relógio do visor começará a lampejar indicando 12:00 horas. Em seguida, programar a hora exac- ta.

NOTA: ACONSELHAMOS O USO DE PILHAS

ALCALINAS. Tanto em caso de substituição como de eliminação do telecomando, a bateria deve ser retirada e tratada segundo as leis vigentes, pois é danosa para o ambiente.

• Se, dentro de 2 minutos após ter feito o reset ou substituído as pilhas, a hora não for ajustada, o telecomando posiciona-se automaticamente em 12:00 horas.

• Para programar a hora, premer as teclas para aumentar ou diminuir. O aumento ou diminuição é feito em passos de 1 minuto. Mantendo as teclas premidas, o relógio mudará as horas mais rapidamente.

• O relógio continuará a lampejar. Premer a tecla SET para confirmar a hora progra- mada: o relógio pára de lampejar.

• Se for necessário acertar a hora, é preciso premer a tecla RESET e, em seguida, aju- star a hora corrente. (Não existe outra maneira). USO CORRECTO

• Colocar o telecomando em direcção do receptor de sinais do climatizador de ar

• A distância máxima é de aproximada- mente 7 metros (sem obstáculos entre o telecomando e o receptor).

• O telecomando deve ser manuseado com muito cuidado: não deixar cair, não expor à luz solar directa e nem deixá-lo próximo a fontes de calor. MODE MODE

Selecção das funções FUNZIONE CONDIZIONAMENTO Esta função é ideal em caso de dias particularmente quentes.

• Primeiramente, premer a tecla para ligar o aparelho.

• Um beep indicará que o climatizador foi ligado e no visor lampejará o símbolo .

• Em seguida, seleccionar a tecla MODE até aparecer no visor o sím- bolo ar condicionado.

• A esta altura, deve ser programada a temperatura: para dimi- nuí-la premer a tecla .

• Para seleccionar a velocidade do ventilador basta premer repetidamente a tecla até alcançar a ventilação desejada (mínima, média, máxima, automática, silent). NOTA: Na função condicionamento, o aparelho remove automaticamen- te do ambiente a humidade em excesso.

FUNÇÃO DESUMIDIFICAÇÃO

É aconselhável activar tal função em caso de altos níveis de humi- dade.

• Primeiramente, premer a tecla para ligar o aparelho.

• Um beep indicará que o climatizador foi ligado e no visor lampejará o símbolo .

• Em seguida, seleccionar a tecla MODE até aparecer no visor o símbolo desumidificação . Nota: Sublinhamos que é importante programar a temperatura de modo que seja mais baixa que a temperatura do ambiente, premindo a tecla . Para seleccionar a velocidade do ventilador basta premer repeti- damente a tecla até alcançar a ventilação desejada (mínima, média, máxima, automática). Dependendo das condições da ambiente e da temperatura sele- cionada pode escolher de manera automatica a velociolade da ventilação. NOTA: Quando a função de apenas desumidificação está activada, é nor- mal que o aparelho ligue e desligue periodicamente. FX180eco 16-05-2002 14:54 Pagina 9798 Selecção das funções

Quando o dia for abafado mas não particularmente quente, pode ser suficiente activar a função ventilação/purificação.

• Primeiramente, premer a tecla para ligar o aparelho.

• Um beep indicará que o climatizador foi ligado e no visor lampejará o símbolo .

• Em seguida, seleccionar a tecla MODE até aparecer no visor o símbolo ventilação .

• Uma vez activada, premer repetidamente a tecla até alcançar a velocidade desejada. Lembramos que nas funções com ventilação automática, será o próprio aparelho que escolherá a velocidade mais apropriada.

Full Auto activa automaticamente todas as funções do climatiza- dor, incluindo temperatura, velocidade de ventilação, garantindo o máximo bem-estar ambiental.

• Primeiramente, premer a tecla para ligar o aparelho.

• Um beep indicará que o climatizador foi ligado e no visor lampejará o símbolo .

• Em seguida, seleccionar a tecla MODE até aparecer no visor o símbolo FULL AUTO. O aparelho irá estabelecer automaticamente a função (condicio- namento, desumidificação, ventilação) e a velocidade óptimas de funcionamento. FX180eco 16-05-2002 14:54 Pagina 98PORTUGÛES

FUNÇÃO AUTOMÁTICA SLEEP

É ideal para quem deseja dormir tranquilo, num ambiente perfeita- mente climatizado.

• Primeiramente, premer a tecla para ligar o aparelho.

• Um beep indicará que o climatizador foi ligado e no visor lampejará o símbolo .

• Em seguida, seleccionar a tecla MODE até aparecer no visor o sím- bolo da função desejada.

• Seleccionar a temperatura desejada premendo as teclas .

• A seguir, premer a tecla para programar a função noite: se acenderá o símbolo . Premindo várias vezes a tecla até o número de horas desejadas (de 1 a 7), decidir a que hora deve se desligar o climatizador. Com esta função, o ventilador funciona automaticamente. NOTA A função noite permite manter o ambiente na temperatura ideal evitando umaumento ou abaixamento excessivo da temperatura, com funcionamentosilencioso.O fluxo de ar diminui e a temperatura do ambiente varia gradualmente seguin-do as exigências de bem-estar: aumenta de 1ºC após 60 minutos e de 2ºC após2 horas, na fase de condicionamento.

Ajuste para ligar Com o climatizador ligado, premer a tecla ON: começará a lam- pejar o símbolo ON TIME e o relógio mostrará 12:00 horas. Lembrar-se que o timer acciona o climatizador reprogramando todas as funções e as modalidades activas no último funcionamen- to.

• Se a programação é a desejada, basta premer a tecla SET.

• Para fazer avançar/retroceder o relógio, seleccionar a

• O aumento e a diminuição será de 10 minutos a cada vez que as teclas são premidas, e mantendo-as premidas os aumentos ou diminuições serão mais rápidos.

• A escrita ON TIME continuará a lampejar. remindo novamente a tecla SET, memoriza-se a programação do timer para ligar o apa- relho.

• Para anular a programação, premer a tecla ON; o símbolo ON TIME lampejará indicando a hora para ligar.

• Em seguida, seleccionar a tecla CANCEL e o relógio mostrará a hora corrente.

AJUSTE PARA DESLIGAR

O procedimento de programação para desligar e para anular é semelhante ao anterior: a diferença encontra-se somente em pre- mer a tecla OFF no lugar da tecla ON.

Selecção das funções

FX180eco 16-05-2002 14:54 Pagina 99100 Há algumas advertências a serem seguidas para obter o máximo rendimento do condi- cionador:

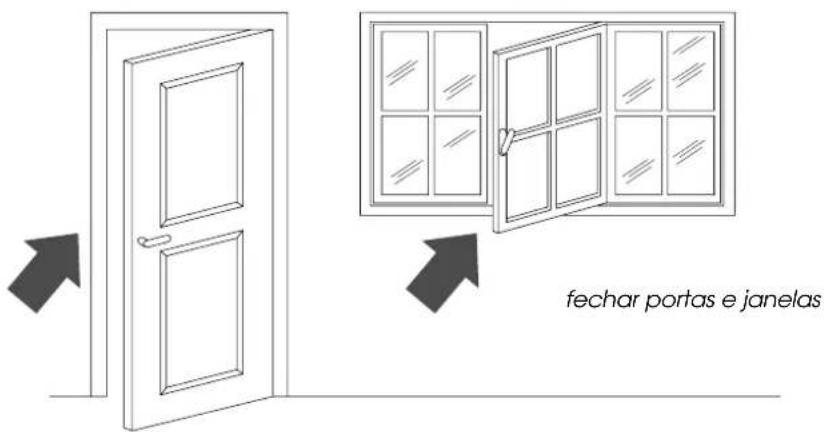

• fechar as portas e as janelas da divisão que se deseja climatizar. A única excepção é em caso de instalação através de um furo na parede. Neste caso, recomenda-se deixar uma pequena passagem de ar através de uma porta ou janela, para garantir a correcta troca de ar;

• proteger a divisão contra as exposições directas do sol, fechando as cortinas e/ou abaixando parcialmente as persianas de modo a ter um funcionamento extrema- mente económico;

• não apoiar objectos sobre o condiciona- dor de ar;

• não obstruir a aspiração ou saída do ar ;

• certificar-se de que no ambiente não haja fontes de calor; Alguns conselhos fechar portas e janelas abaixar as persianas ou fechar as cortinas não cobrir

• controlar que o condicionador de ar esteja posicionado num pavimento nive- lado; colocar, se necessário, os 2 travões sob as rodas anteriores .

• Não instale o aparelho em locais húmidos.

• Não deixe o aparelho indevidamente exposto aos agentes atmosféricos.

• Manter o aparelho a uma distância apro- priada das superfícies combustíveis

Limpeza Antes de limpar ou fazer a manutenção, desligar o aparelho e desligar sempre a ficha da tomada de corrente.

LIMPEZA DO MÓVEL EXTERNO

Sugerimos limpar o aparelho com um pano que esteja um pouco húmido e secar com um pano seco. Por motivos de segurança, não lavar o con- dicionador com água. Precauções Nunca usar gasolina, álcool ou solventes para a limpeza. Nunca borrifar líquido inseti- cida ou semelhantes.

LIMPEZA DOS FILTROS DE AR

Para manter inalterada a eficiência do seu ar condicionado, aconselhamos:

1. limpar o filtro antibacteriano todas as

no término de cada estação, antes de guardar o aparelho de ar condicionado. Os filtros para a purificação do ar encon- tram-se junto às Para limpar os filtros, é necessário:

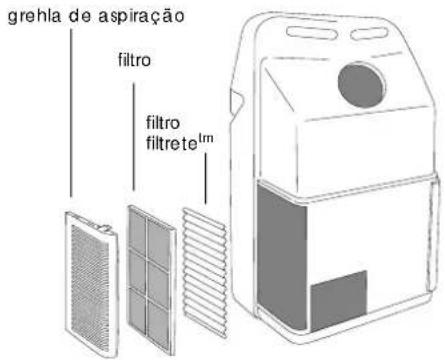

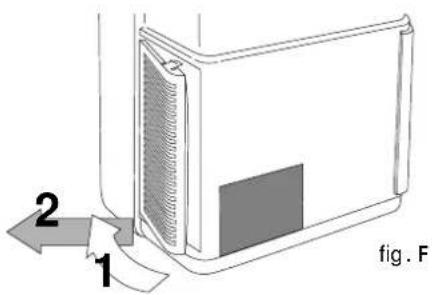

1. retirar as grelhas de aspiração, girando-as

para a parte externa (ver fig. F); grehla de aspiraçãofiltrofiltro filtrete fig. F

2. retirar o 1º filtro FILTRETE

3. retirar o suporte do filtro, sede do filtro,

desenganchando-o da grelha externa (ver fig. G). Para retirar o pó depositado no filtro anti- bacteriano, usar um aspirador de pó. Se esti- ver muito sujo, lavar com água tépida e enxaguar várias vezes. A temperatura da água deve ser mantida abaixo dos 40ºC. Depois de lavado, deixar que o filtro se seque antes de o recolocar. Não limpar o filtro filtrete, pois poderia diminuir a sua capacidade de filtragem.- CONTROLES DE INÍCIO DE ESTAÇÃO Verificar que o cabo de alimentação e a toma- da estejam perfeitamente íntegros e certificar- se de que a ligação à terra seja eficiente. OPERAÇÕES DE FINAL DE ESTAÇÃO Retirar a cuba de recolher o condensado que se encontra na parte posterior do condi- cionador de ar e esvaziá-la. Retirar a tampa do tubo de drenagem para esvaziar a água restante. Então, após ter recolocado a tampa, posi- cionar novamente a cuba de recolher o con- densado. Limpar os filtros e deixar secar bem antes de recolocá-los. FX180eco 16-05-2002 14:54 Pagina 101102 Se algo não funciona…

PROBLEMAS CAUSAS SOLUÇÕES

O ar condicionado não funciona

• a ficha não está inserida

• o ventilador está bloqueado

• intervenção do flutuador de segurança

• contactar o Centro de Assistência

• esvaziar a cuba O ar condicionado funciona somente por pouco tempo

• o tubo de descarga forma uma torção

• o tubo de descarga está obstruído

• o tubo de descarga apresenta muitas dobras

• colocar correctamente o tubo de descarga

• observar se há obstáculos que impedem a descarga do ar para o exterior

• esvaziar a cuba O ar condicionado funciona mas não arrefece a divisão

• na divisão está a funcionar alguma fonte de calor (queimador, lâmpada, etc.) ou há mui- tas pessoas

• o tubo de descarga do ar saiu da sua sede

• filtros de ar entupidos

• o condicionador tem uma potencialidade inadequada para as condições ou dimensões do ambiente

• eliminar a fonte de calor

• colocar o tubo na sua sede

• limpar os filtros ou substituí-los Odor estranho na divisão

• filtros de ar obstruídos Vazamento de con- densado através do aparelho

• cuba de colecta de condensado cheia

• o aparelho foi instalado de forma errada

• esvaziar a cuba e drenar a água através do tubo de dre- nagem de condensado presente na parte posterior do aparelho

• Consultar a pág. 92 para insta- lar o aparelho correctamente O condicionador não funciona por cerca de 3 minutos após a nova partida

• intervém o dispositivo de segurança da máquina

• aguardar que passem 3 min. Os 3 indicadores luminosos lam- pejam

• cuba de colecta de condensado cheia • esvaziar a cuba. Se a luz-piloto ficar acesa, contactar um Centro de Assi- stência O sinal do teleco- mando é fraco ou inexistente.

Tensão de alimentação ver a plaqueta das características Potência máx. absorvida ao condicionar “ Potência máx. absorvida ao desumidificar “ Potência frigorífica* “ Dimensões da unidade interna

• Condições padrões: Temperatura interna 27°C 47% de humidade relativa Temperatura esterna 35°C 41% de humidade relativa
