Produkttyp	Monoblock-Mobilklimagerät (Pinguino)
Marke	DeLonghi
Modell	PAC FX180 ECO
Abmessungen (L × H × T)	452 × 800 × 415 mm
Gewicht	33,5 kg
Stromversorgung	Siehe Typenschild (typ. 220-240 V, 50 Hz)
Max. Luftstrom	310 m³/h
Betriebsmodi	Kühlen, Entfeuchten, Lüften, Full Auto, Nacht (Sleep)
Filtertyp	Waschbarer antibakterieller Filter + Einweg-FILTRETE™-Filter
Filterwartung	Antibakteriellen Filter wöchentlich reinigen; FILTRETE™ am Saisonende ersetzen
Fassungsvermögen Kondenswasserbehälter	Auffangbehälter mit manueller Entleerung und hinterem Ablauf
Fernbedienung	Ja, mit Display und Batterien (Alkaline empfohlen)
Timer	Verzögerte Ein-/Ausschaltprogrammierung (ON/OFF-Timer)
Nachtfunktion (Sleep)	Ändert automatisch die Temperatur (erhöht um 1°C nach 1h, 2°C nach 2h)
Installation	Ohne Installation (Fenster) oder semi-permanent (Loch in Wand/Fensterscheibe)
Lüftergeschwindigkeiten	Niedrig, Mittel, Hoch, Automatisch, Leise
Empfohlene Betriebstemperatur	Raum: 21-32°C; Außen: 21-43°C
Batterien Fernbedienung	2 nicht wiederaufladbare Alkaline-Batterien (Typ nicht angegeben)
Garantie	Nicht angegeben, wenden Sie sich an den autorisierten Kundendienst

Häufig gestellte Fragen - PAC FX180 ECO DELONGHI

Wie installiere ich die Klimaanlage, ohne ein Loch zu bohren?

Befestigen Sie den Abluftschlauch an der Rückseite des Geräts, setzen Sie dann den Fensteradapter in die Öffnung. Kippen Sie das Fenster und positionieren Sie den Adapter wie in der Anleitung gezeigt. Verwenden Sie die mitgelieferten Saugnäpfe, um das Fenster leicht geöffnet zu halten.

Was tun, wenn die drei Kontrollleuchten blinken?

Dies zeigt an, dass der Kondenswasser-Auffangbehälter voll ist. Leeren Sie ihn, indem Sie den Ablassstopfen an der Rückseite entfernen oder den Stopfen des Ablaufschlauchs aufschrauben. Ziehen Sie dann den Netzstecker und stecken Sie ihn wieder ein. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

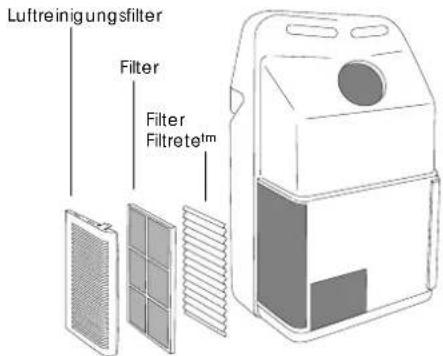

Wie reinige ich die Luftfilter?

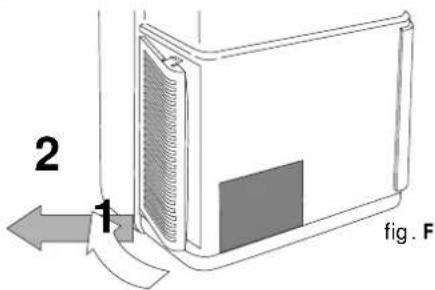

Entfernen Sie die Lufteinlassgitter, indem Sie sie nach außen drehen. Nehmen Sie den FILTRETE™-Filter (weiß) und den Filterhalter heraus. Reinigen Sie den antibakteriellen Filter mit einem Staubsauger oder mit lauwarmem Wasser (max. 40°C). Lassen Sie ihn vollständig trocknen, bevor Sie ihn wieder einsetzen. Waschen Sie den FILTRETE™ nicht, sondern ersetzen Sie ihn am Saisonende.

Wie oft muss der FILTRETE™-Filter ersetzt werden?

Der FILTRETE™-Filter muss am Ende jeder Klimasaison oder früher ersetzt werden, wenn er sichtbar verschmutzt ist. Beachten Sie die Hinweise in der Nähe des Filterfachs am Gerät.

Die Fernbedienung funktioniert nicht mehr, was tun?

Überprüfen Sie zuerst die Batterien: Ersetzen Sie sie durch neue Alkaline-Batterien unter Beachtung der Polarität (+/-). Stellen Sie sicher, dass sich kein Hindernis zwischen Fernbedienung und Empfänger befindet (max. 7 m Entfernung). Im Notfall verwenden Sie den manuellen Betriebsknopf 14 am Gerät.

Wie entleere ich das Kondenswasser?

Entfernen Sie den Auffangbehälter auf der Rückseite des Geräts und leeren Sie ihn. Sie können auch den Ablaufschlauch hinten verwenden (Stopfen entfernen), um das Wasser direkt in ein Gefäß abzuleiten. Führen Sie diesen Vorgang regelmäßig durch, besonders im Entfeuchtungsmodus.

Die Klimaanlage kühlt nicht genug, warum?

Überprüfen Sie, ob der Abluftschlauch geknickt, verstopft oder falsch angeschlossen ist. Stellen Sie sicher, dass Fenster und Türen geschlossen sind, die Filter sauber sind und keine Wärmequellen (Lampe, Herd) in der Nähe sind. Wenn die Leistung für den Raum nicht ausreicht, erwägen Sie eine semi-permanente Installation.

Wie programmiere ich den Timer?

Schalten Sie die Klimaanlage ein, drücken Sie dann die ON-Taste auf der Fernbedienung, um die verzögerte Einschaltung zu programmieren. Das Symbol ON TIME blinkt. Stellen Sie die Uhrzeit mit den Tasten ▲/▼ ein, bestätigen Sie mit SET. Für die programmierte Abschaltung verwenden Sie die OFF-Taste auf die gleiche Weise. Abbrechen mit CANCEL.

Was bedeutet die Sleep-Funktion (Nacht)?

Die Sleep-Funktion passt die Temperatur automatisch für nächtlichen Komfort an: Nach 60 Minuten erhöht sich die Temperatur um 1°C, nach 2 Stunden um 2°C. Der Lüfter schaltet auf leisen Modus. Sie können die Dauer von 1 bis 7 Stunden einstellen. Aktivieren Sie sie mit der Sleep-Taste auf der Fernbedienung.

Wie verwende ich den Modus Full Auto?

Drücken Sie die MODE-Taste auf der Fernbedienung, bis das Symbol FULL AUTO erscheint. Das Gerät wählt automatisch den Modus (Kühlen, Entfeuchten oder Lüften) und die Lüftergeschwindigkeit basierend auf der Raumtemperatur, um den Komfort zu optimieren.

BEDIENUNGSANLEITUNG PAC FX180 ECO DELONGHI

Wir danken Ihnen, daß Sie sich für ein Produkt von De'Longhi entschieden haben, dem weltweiten Marktführer bei der Herstellung von tragbaren Klimageräten. Jahre der Erfahrung in der gesamten Welt ermöglichen uns, die Qualität von Pinguino und SuperPinguino konstant zu verbessern. Wir sind sicher, daß Sie mit Ihrem Kauf zufrieden sein werden und das frische Wohlbefinden, das Pinguino und SuperPinguino verbreiten, über eine lange Zeit genießen werden. Wir bitten Sie, sich etwas Zeit zu nehmen, um diese Gebrauchsanweisung durchzulesen und Sie danach sorgfältig aufzubewahren. Auf diese Weise haben Sie die Gewißheit, mit Pinguino die größte Leistungsfähigkeit und Sicherheit zu erzielen.

Was sind Pinguino und SuperPinguino?

Im Sommer wird das Wohlbefinden bei einer Temperatur zwischen 24 und 27°C und einer relativen Feuchte von etwa 50% erreicht.

Das Klimagerät ist eine Maschine, die dem Raum, in dem sie aufgestellt ist, Feuchtigkeit und Wärme entzieht. Im Gegensatz zu den festinstallierten Modellen haben die tragbaren Klimageräte den Vorteil, daß sie von einem Raum in einen anderen umgestellt und von einem in ein anderes Gebäude befördert werden können.

Die warme Luft Ihres Raumes durchläuft eine Batterie, die durch ein Kühlgas gekühlt wird. Auf diese Weise gibt sie übermäßige Wärme und Feuchtigkeit ab, bevor sie wieder in den Raum zurückgeleitet wird. Bei den einteiligen Modellen (Pinguino) wird ein geringer Teil dieser Luft verwendet, um das Kühlgas zu kühlen, die dann warm und feucht geworden, nach außen abgegeben wird. Bei den Modellen mit zwei Einheiten (SuperPinguino) kühlt sich der Kreis mit Hilfe der Außenluft.

Alle Pinguino und SuperPinguino können auch allein in der Betriebsart Belüftung eingesetzt werden.

Für weitere Informationen und Erläuterungen können Sie an unsere Internet-Adresse wenden: www.delonghi.it

durchläuft Kühlgas e gibt feu- in . und unsere

Sicherheit shinweise

• Dieses Gerät wurde ausschließlich als Haushalt-sgerät zum Kühlen von Wohnräumen entwickelt und darf nicht zweckentfremdet werden.
• Eingriffe oder Änderungen, die die Betriebseigenschaften des Gerätes verändern, stellen eine Gefahrenquelle dar.
• Das Gerät muß gemäß den inländischen Vorschriften für den Anlagenbau installiert werden.
• Eventuelle Reparaturen am Gerät dürfen ausschließlich durch vom Händler autorisierte Kundendienststellen ausgeführt werden. Reparaturen, die von Nichtfachleuten vorgenommen werden, können gefährlich sein.

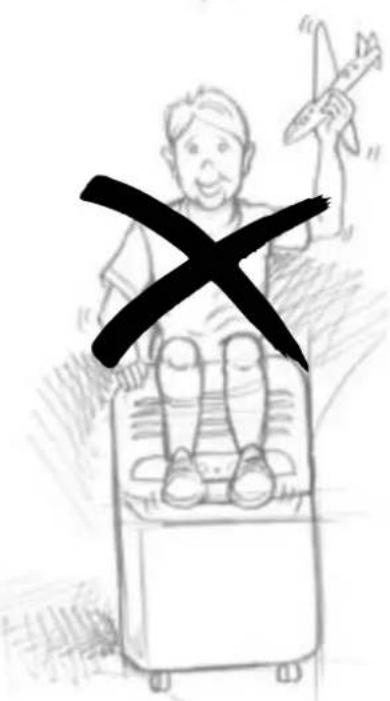

• Dieses Gerät darf ausschließlich von Erwachsenen bedient werden. Verhindern Sie, daß Kinder damit spielen.
• Das Gerät darf nur an eine einwandfrei geerdete Steckdose angeschlossen werden. Lassen Sie im Zweifelsfall Ihre Hausstromversorgungsanlage von einem Elektriker überprüfen.
• Vermeiden Sie möglichst die Verwendung von Verlängerungskabeln.
• Vor Beginn jeder Reinigungs- oder Wartungsarbeit stets den Netzstecker aus der Steckdose ziehen.
• Ziehen Sie zum Verstellen des Gerätes nicht dirket am Netzkabel.
• Bei Beschädigung des Versorgungskabels darf dieses ausschließlich von Personal ausgewechselt werden, das hierzu vom Hersteller autorisiert ist.
• Das Gerät nicht in der Nähe von Wärmequellen aufstellen oder in Räumen, wo die Luft Gas, Schwefel oder Öl enthalten könnte.
• Stellen Sie keine schweren oder heißen Gegenstände auf das Gerät.
• Reinigen Sie die Filter mindestens einmal pro Woche.
• Verwenden Sie keine Heizungen in der Nähe des Klimagerätes.
• Transportieren Sie das Gerät nur in vertikaler Stellung bzw. auf eine Seite gelegt. Entleeren Sie vor dem Transport den Kondenswasserbehälter und die Auffangschale. Vorder erneuten Inbetriebsetzung nach dem Transport, warten Sie mindestens 1 Stunde ab.
• Das Verpackungsmaterial kann recycelt werden. Entsorgen Sie es daher in den entsprechenden Behältern für getrennte Abfallsammlung.

Vorbereitung für den Betrieb

Nachstehend finden Sie alle erforderlichen Hinweise, um den Betrieb Ihres Klimagerätes aufs Beste vorzubereiten.

KÜHLEN OHNE FESTINSTALLATION

Wenige, einfache Arbeitsgänge und Pinguino bringt Ihnen Ihr Wohlbefinden zurück:

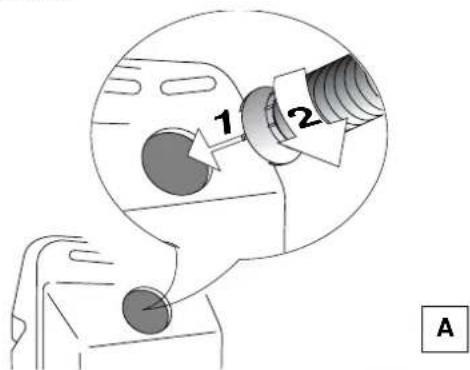

- Befestigen Sie den Luftablaßschlauch in der entsprechenden Aufnahme die sich auf der Geräterückseite befindet. Führen Sie ihn so ein, wie auf Abbildung A gezeigt.

1 2 A

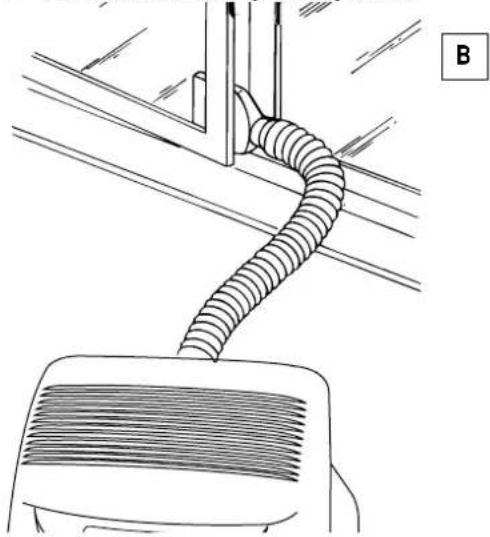

• Bringen Sie am Schlauchende d17 Düse für Fenster 18.
• Bringen Sie das Klimagerät in die Nähe eines Fensters oder einer Balkontür.
• Ö ffnen Sie das Fenster bzw. die Balkontür einen Spalt und positionieren Sie die Düse 18 wie auf Abbildung B dargestellt.

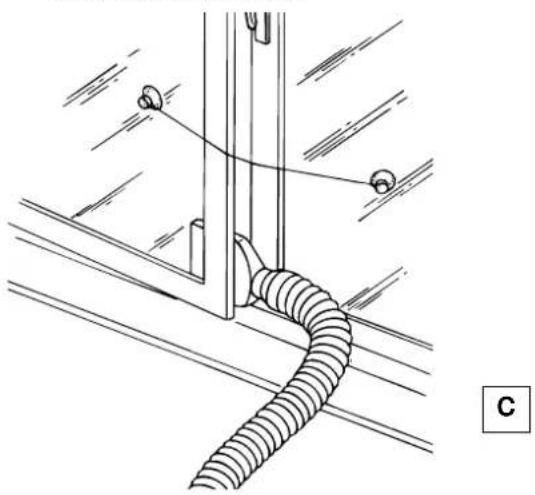

- Sollten Sie ein Fenster mit zwei Flügeln haben, verwenden Sie die mitgelieferten Saugköpfe 19 amit die Fenster angelehnt bleiben (Abb. C).

Vorbereitung für den Betrieb

KLIMATISIERUNG MIT FESTINSTALLATION

Wenn Sie es wünschen, kann Pinguino auch zeitweilig festinstalliert werden.

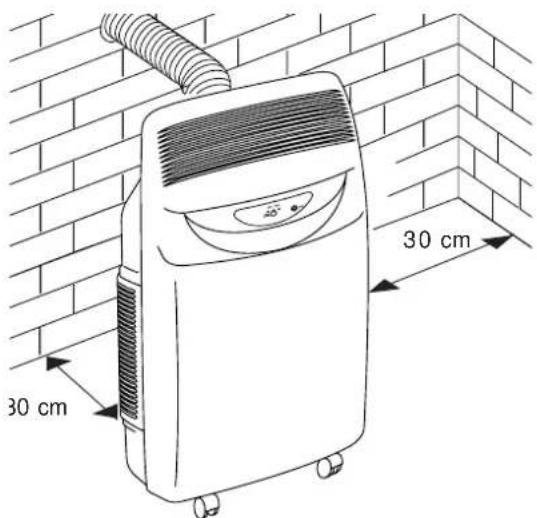

30 cm 30 cm

In diesem Fall gehen Sie wie folgt vor:

- Bohren Sie eine Öffnung in eine Außenwand oder in die Scheibe eines Fensters. Beachten Sie die auf Abbildung Dangegebenen Höhen und Abmessungen der Öffnung.

Ø 106 mm

In der Fensterscheibe

im Holzrah- men der Balkontür

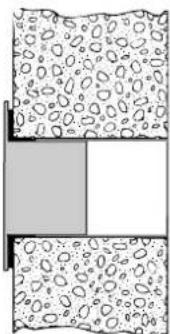

In der Wand: Wir empfehlen Ihnen, den Bereich der Wand mit einem geeigneten Isoliermaterial zu isolieren.

D

• B ringen Sie den mitgelieferten Flansch 16 an der Öffnung an.
• Befestigen Sie den Schlauch in der entsprechenden Aufnahme, die sich auf der Geräterückseite befindet (Abb. A).

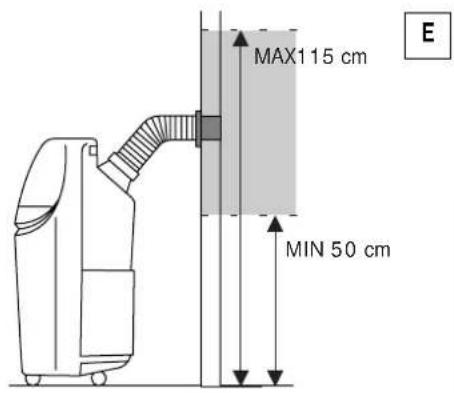

• Bringen Sie das Schlauchende Flansch 16n wie auf Abbildung E gezeigt.

MAX115 cm MIN 50 cm E

DEUTSCH

Wenn der Schlauch nicht angeschlossen ist, kann die Öffnung mit dem Flanschstöpsel 16 verschlossen werden.

Hinweis:

Wenn Sie eine zeitweilige Festinstallation vornehmen, empfehlen wir Ihnen, eine Tür einen Spalt offen zu lassen (1 cm genügt völlig), damit der richtige Lauftaustausch gewährleistet ist.

ENTFEUCHTEN

Stellen Sie das Gerät im Raum auf, ohne den Schlauch anzuschließen. Auf diese Weise wird die entfeuchtete Luft direkt in den Raum abgegeben.

Beschreibung der Fernbedienung/ Elektrischer Anschluß

DIE ANZEIGE 2

Bei Einschalten des Klimagerätes, werden alle Symbole gezeigt.

Beim Ausschalten bleibt nur die Uhr eingeschaltet.

A. Beep

Zeigt das akustische Signal sowie das Einschalten des Klimagerätes an, wird außerdem jedesmal dann aktiviert, wenn ein Arbeitsgang ausgeführt wird.

B. Symbole der verschiedenen Funktionen

Kühlung, Entfeuchten, Heizen (nicht bei allen Modellen), Full Auto.

C. Raumtemperatur

Zeigt die Raumtemperatur an.

D. Gebläsegeschwindigkeit

Zeigt die verschiedenen Geschwindigkeiten an: minimal, mittel, maximal, automatisch und silent.

E. Timer Ein-/ Ausschalten

Zeigt die programmierten Ein- bzw. Ausschaltzeiten an.

F. Timer sleep/auto

Zeigt die gewünschten Betriebszeiten nur mit dem Sleep-Funktion.

G. Batterien zu wechseln

H. Luftreinigung

Das Symbol bleibt stets eingeschaltet, da die Luft bei eingeschaltetem Klimagerät immer von Unreinheiten befreit wird.

I. Eingegebene Temperatur

Zeigt die eingegebene Temperatur an

J. Uhr

Zeigt die Uhrzeit an.

DIE TASTEN

K. Ein-/ Ausschalten

L. Mode: Wahl der Betriebsart

Durch Drücken dieser Taste werden die verschiedenen Betriebsmöglichkeiten gewählt: Kühlung, Entfeuchten, Belüften/Reinigen, Heizen (nicht bei allen Modellen) und Full Auto.

M. Raumthermostat

Mit den beiden Tasten wird die gewünschte Raumtemperatur gewählt.

N. Anzeige der Raumtemperatur

Die Taste zeigt die vorhandene Raumtemperatur an. Nach etwa 4 Sekunden zeigt sie die vorab eingegebene Temperatur an.

O. Wahl Belüftungsgeschwindigkeit

Die Taste wählt die Gebläsegeschwindigkeit: minimal, mittel, maximal, Auto und silent.

P. SET: Bestätigung Uhrzeit oder Timer

Mit dieser Taste wird die Programmierung der Uhr oder des Timers ON/OFF bestätigt.

Q. ON/OFF: Programmieren des Timers

Mit diesen Tasten werden die Ein- und Ausschaltzeiten des Klimagerätes eingegeben.

R. Cancel: Löschen des Timers

Mit dieser Taste werden die Eingaben des Timers ON/OFF gelöscht.

S. RESET

T. Programmierung Uhr oder Timer

Mit diesen Tasten werden Stunden und Minuten der Uhr und des Timers programmiert.

U. Sleep

Mit dieser Taste wird der Nachtbetrieb eingegeben.

ELEKTRISCHER ANSCHLUß

Bevor Sie den Netzstecker 10 an der Steckdose anschließen, folgendes überprüfen:

• ob die Netzspannung mit der auf dem Typenschild angegebenen übereinstimmt;
• ob die Strombelastung der Steckdose und des Stromnetzes der des Gerätes entspricht;
• ob der Gerätestecker für die Steckdose geeignet ist, sollte dies nicht der Fall sein, lassen Sie ihn auswechseln;
• ob die Steckdose einwandfrei geerdet ist. Der Hersteller übernimmt keinerlei Haftung, wenn diese Unfallverhütungsvorschrift nicht beachtet werden sollte.

Das Auswechseln des Netzanschlußkabels darf nur durch Fachpersonal vorgenommen werden.

Wird während eines Stromabfalls die Klimatisierungs-Funktion angewählt, könnte eine Sicherheitsvorrichtung ansprechen. Diese stoppt den Betrieb des Kühlkreises, so daß das Gerät arbeitet, als wäre es im Belüftungs-/Luftreinigungsbetrieb. Um die Klimatisierungs-Funktion wieder in Betrieb nehmen zu können, schalten Sie das Gerät aus und ziehen für etwa dreißig Sekunden den Netzstecker. Danach schließen Sie das Gerät erneut an.

Kont rollampen / Zwangsbetrieb

KONTROLLAMPEN

Die Kontrollampen zeigen den Betrieb des Gerätes an.

FUNKTION	ROTES LED 11	GELBES LED 12	GRÜNES LED 13
AUS	-	-	-
KÜHLUNG	-	-	an
ENTFEUCHTEN	an - an
BELÜFTUNG	- an -
FULL AUTO	Wird diese Funktion angewählt, bleiben alle LED-Anzeigen einige Sekunden eingeschaltet, bis die Kontrolle entschieden hat, in welcher Betriebsart das Gerät funktionieren soll (Kühlen, Entfeuchten, Belüften oder Heizen).
TIMER	Die 3 LED-Anzeigen bleiben bei ausgeschaltetem Gerät alle eingeschaltet, wenn zumindest eine der TIMER-Funktionen eingegeben wurde.

STÖRUNG	ROTES LED 11	GELBES LED 12	GRÜNES LED 13
SCHMUTZIGE FILTER (1)	- blinkt -
ALARM	blinkt blinkt blinkt

(1) Die blinkende LED-Anzeige weist darauf hin, daß die antibakteriellen Filter gereinigt werden müssen. Um die Kontrollampe nach der Reinigung der Filter auszuschalten, drücken Sie den Schalter für den manuellen Betrieb 14 , bis Sie ein Beep und danach ein doppeltes Beep vernehmen. Dieser Arbeitsgang kann auch bei laufendem Gerät ausgeführt werden.

ZWANGSBETRIEB

Eine Betriebsart, die bei Problemen mit der Fernbedienung gewählt wird (Beschädigung, Verlust oder leere Batterien).

Drücken Sie die Taste 14m die Raumeinheit zu starten und dann erneut drücken, um die Abfolge der verschiedenen Betriebsarten mit automatischer Einstellung zu erzielen (Kühlung, Entfeuchten, Belüftung, Full Auto (vollautomatisch), aus).

Beschreibung der Fernbedienung

DIE FERNBEDIENUNG

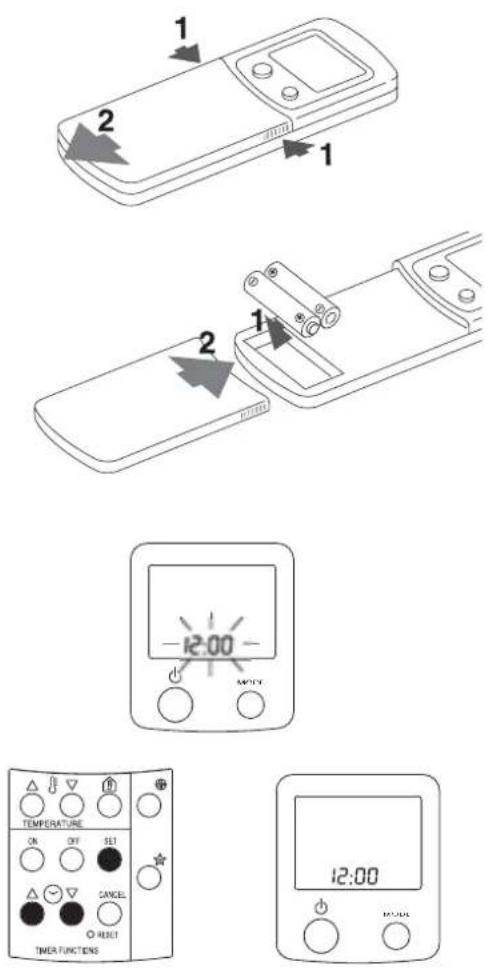

Einlegen der Batterien

• Schieben Sie den Deckel nach vorne (siehe Abb.)
• Legen Sie zwei neue Einwegbatterien ein und achten Sie dabei auf die korrekte Einlegerichtung (+) und (-).
• Auf dem Display erscheinen einige Sekunden lang alle Symbole der Fernbedienung.

Danach beginnt die Uhr auf dem Display zu blinken und zeigt 12:00 Uhr an. Stellen Sie jetzt die genaue Uhrzeit ein.

HINWEIS: WIR EMPFEHLEN IHNEN DEN GEBRAUCH VON ALKALIBATTERIEN.

Sollten Sie die Fernbedienung austauschen oder endgültig ausrangieren, nehmen Sie zuvor die Batterie heraus und entsorgen diese gemäß den geltenden Gesetzesvorschriften, da sie umweltschädigend ist.

ZEITEINSTELLUNG

• W ird zwei Minuten nach der Rückstellung oder nach dem Auswechseln der Batterien keine Zeit eingestellt, positioniert sich die Fernbedienung automatisch auf 12:00 Uhr.
• Zum Eingeben der Uhrzeit die Tasten ▲ ⏻ ▼ drücken, um die Zeit zu erhöhen oder zu vermindern. Die Erhöhung oder die Verminderung beträgt jeweils 1 Minute. Werden die Tasten gedrückt gehalten, läuft die Uhr schneller.
  • Die Uhr blinkt weiter. Drücken Sie die Taste SET, um die eingegebene Zeit zu bestätigen: die Uhr blinkt nicht mehr.
• Soll die Uhrzeit berichtigt werden, muß die Taste RESET (Rückstellung) gedrückt und die richtige Uhrzeit erneut eingegeben werden. (Es gibt keine anderen Möglichkeiten).

DER RICHTIGE GEBRAUCH

• Richten Sie die Fernbedienung auf den Signalempfänger des Klimagerätes .15
• Maximale Entfernung: etwa 7 Meter (ohne jegliches Hindernis zwischen Fernbedienung und Empfänger).
• Behandeln Sie die Fernbedienung äußerst sorgfältig: nicht fallenlassen, nicht dem Sonnenlicht aussetzen und nicht in die Nähe von Wärmequellen bringen.

• Drücken Sie zunächst die Taste, um das Gerät einzuschalten.
• Ein "Beep" zeigt den Start des Klimagerätes an und auf der Anzeige blinkt das Symbol 🔒.
  • Die Taste MODE betätigen, bis auf der Anzeige das Symbol Kühlung ✉ erscheint.

- Nun wird die Temperatur eingegeben: zur Verminderung die Taste ♪ ▼ drücken.

- Um die Gebläsegeschwindigkeit zu wählen, drücken Sie einfach wiederholt die Taste ⊕, bis die gewünschte Ventilationsgeschwindigkeit erreicht wurde (minimal, mittel, maximal, automatisch, silent).

20°C AUTO SILENT

Hinweis:

Im Kühlbetrieb entzieht das Gerät dem Raum automatisch die überschüssige Feuchtigkeit.

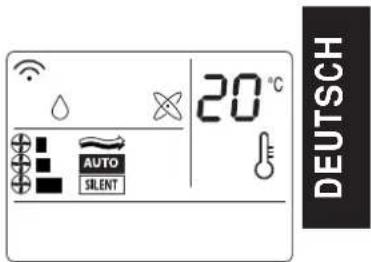

ENFEUCHTUNGSBETRIEB

Diese Betriebsart sollte bei hoher Luftfeuchtigkeit eingesetzt werden.
- Drücken Sie zunächst die Taste, um das Gerät einzuschalten.
- Ein "Beep" zeigt den Start des Klimagerätes an und auf der Anzeige blinkt das Symbol 🔒.
• Die Taste MODE betätigen, bis auf der Anzeige das Symbol Entfeuchten ◇ erscheint.
- Wir weisen darauf hin, daß die Temperatur so eingegeben werden muß, daß sie niedriger als die Raumtemperatur ist. Dies durch Drücken der Taste ♪▼.

- Um die Gebläsegeschwindigkeit zu wählen, drücken Sie einfach die Taste , bis die gewünschte Ventilationsgeschwindigkeit erreicht wurde.

20°C AUTO SILENT DEUTSCH

Wir möchten Sie daran erinnern, daß nach den umgebungsbedingungen und der eingegeben temperatur kann das Gerät die geschwindigkeit des Ventilators automatisch wählen.

Hinweis:

Wurde nur die Entfeuchtungsfunktion aktiviert, ist es völlig normal, daß das Gerät in regelmäßigen Abständen ein- und ausschaltet.

Funktionswahl

BELÜFTUNGSBETRIEB

An schwülen aber nicht besonders heißen Tagen kann es bereits ausreichend sein, die Funktion Belüftung/Luftreinigung zu aktivieren.

• Drücken Sie zunächst die Taste, um das Gerät einzuschalten.
• Ein "Beep" zeigt den Start des Klimagerätes an und auf der Anzeige blinkt das Symbol 🔊.
• Die Taste MODE betätigen, bis auf der Anzeige das Symbol Belüftung ✉ erscheint.
• Nachdem diese aktiviert wurde, wiederholt die Taste Brücken, bis die gewünschte Geschwindigkeit erreicht wurde (Min. Mit. Max, Auto, Silent).

Wir weisen darauf hin, daß das Gerät bei den Funktionen mit automatischer Belüftung die geeigneteste Geschwindigkeit wählt.

AUTO SILENT

FULL-AUTO-BETRIEB

Full-Auto aktiviert automatisch alle Betriebsarten des Klimagerätes einschließlich Temperatur, Belüftungsgeschwindigkeit, wodurch das maximale Wohlbefinden im Raum gewährliestet wird.

• Drücken Sie zunächst die Taste, um das Gerät einzuschalten.
• Ein "Beep" zeigt den Start des Klimagerätes an und auf der Anzeige blinkt das Symbol 📷.
• Die Taste Mode betätigen, bis auf der Anzeige das Symbol FULL AUTO erscheint.

Das Gerät legt automatisch die Betriebsart (Klimatisierung, Entfeuchtung, Belüftung) sowie die optimale Geschwindigkeit fest.

FULL AUTO AUTO

Funktionswahl

AUTOMATISCHE SLEEP-FUNKTION

Für alle, die in einem perfekt klimatisierten Raum ruhig schlafen möchten.

• Drücken Sie zunächst die Taste, um das Gerät einzuschalten.
• Ein "Beep" zeigt den Start des Klimagerätes an und auf der Anzeige blinkt das Symbol.
  • DieTaste MODE betätigen, bis auf der Anzeige das Symbol der gewünschten Betriebsart erscheint.
• Nun durch Drücken der Tasten ▲ 18 die gewünschte Temperatur wählen.
• Jetzt drücken Sie die Taste ☆ um den Nachtbetrieb einzugeben: das Symbol ☆ schaltet ein. Durch wiederholtes Drücken der Taste ☆ bis zur gewünschten Stundenanzahl (von 1 bis 7) wählen Sie die Abschaltzeit des Klimagerätes.

In dieser Betriebsart arbeitet der Ventilator automatisch.

Hinweis: Während dem Nachtbetrieb wird der Raum a optimaler Temperatur gehalten, wobei bei geräuscharmem Betrieb ein übermäßiger Temperaturanstieg oder abfall verhindert wird. Der Luftstrom nimmt ab, während die Raumtemperatur je nach den Bedürfnissen des Wohlbefindens schrittweise variiert: in der Küh-lungsphase erhöht sie sich nach 60 Minuten um 1°C und nach 2 Stunden um 2°C.

20 °C SILENT 7 HR

PROGRAMMIERUNG DES TIMERS

Programmierung der Einschaltzeit

Bei eingeschaltetem Klimagerät die Taste ON drücken: das Symbol ON TIME beginnt zu blinken und die Uhr zeigt 12:00 Uhr an.

Wir weisen darauf hin, daß der Timer das Klimagerät startet und alle Funktionen und Bedingungen, die vor dem letzten Ausschalten aktiv waren, wieder einstellt.

• Handelt es sich um die gewünschte Programmierung, drücken Sie einfach die Taste SET.
• U m die Uhrzeit heraufzusetzen, die Taste 📊▼ verwenden, zum Herabsetzen die Taste
• Das Herauf- bzw. Herabsetzen erfolgt bei jedem Drücken der Tasten in 10-Minuten Abständen, werden die Tasten gedrückt gehalten, laufen die Veränderungen schneller ab.
  • Die Schrift ON TIME blinkt weiter. Durch erneutes Drücken der Taste SET wird die Eingabe der Einschaltzeit des Timers bestätigt.
• Um die Programmierung zu löschen, die Taste ON drücken: Das Symbol ON TIME blinkt und zeigt die Einschaltzeit an.
• Nun die Taste CANCEL betätigen: die Uhr zeigt die laufende Uhrzeit an.

ON TIME 12:00

DEUTSCH

ON TIME 20:00

ON TIME 12:00

Programmierung der Ausschaltzeit

Der Programmierungsvorgang der Ausschaltzeit und der Löschung unterscheidet sich von dem vorhergehenden nur dadurch, daß anstelle der Taste ON die Taste OFF gedrückt werden muß.

OFF TIME 12:00

Hinweise

Um die optimale Leistung Ihres Klimagerätes zu erzielen, hier einige Hinweise:

- Schließen Sie die Fenster und Türen des zu kühlenden Raumes. Nur im Falle, daß die Installation durch eine Wandöffnung erfolgt ist, eine Türe oder ein Fenster leicht geöffnet halten, um den richtigen Luftaustausch zu gewährleisten.

• Das Gerät nicht in feuchten Räumen aufstellen.
• Das Gerät nicht Witterungseinflüssen (Regen, Sonne, Frost usw.) aussetzen.
• Das Gerät in einem angemessenen Abstand zu entflammbaren Flächen aufstellen.

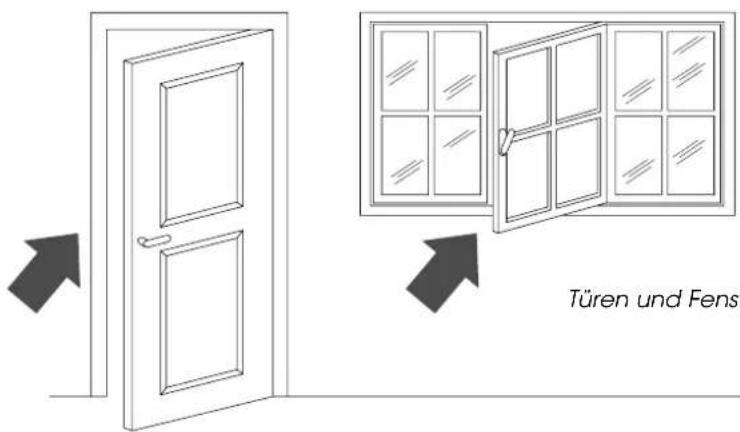

Türen und Fensi

Türen und Fenster schließen

• D amit Ihr Gerät energiesparend arbeitet, den Raum vor direkter Sonnenbestrahlung schützen, indem Sie die Vorhänge zuziehen und/oder die Rolläden teilweise herablassen.
• Legen Sie keine Gegenstände auf das Klimagerät.
• Lassen Sie den Lufteingang und den Luftausgang am Gerät frei .7
• Vergewissern Sie sich, daß sich keine Wärmequellen im Raum befinden.

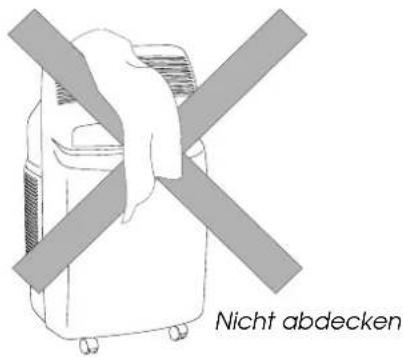

Nicht abdecken

Fensterläden schließen oder Gardinen bzw. Vorhänge zuziehen

- Kontrollieren Sie, daß das Klimagerät eben steht. Befestigen Sie hierzu gegebenenfalls die beiden Rollenfeststeller 20 unter den vorderen Rollen .3

Reinigung

Bevor Sie mit Reinigungs- bzw. Wartungsarbeiten beginnen, schalten Sie das Gerät aus: ziehen Sie dann stets den Netzstecker aus der Steckdose.

REINIGUNG DES GERÄTEGEHÄUSES

Wir empfehlen Ihnen, das Gerät mit einem angefeuchteten Tuch zu reinigen und danach mit einem trockenen Tuch abzuwischen. Das Klimagerät aus Sicherheitsgründen nicht mit Wasser reinigen.

Vorsicht

Verwenden Sie zur Reinigung nie Benzin, Alkohol oder Lösemittel. Sprühen Sie keine Insektizide oder ähnliches auf das Gerät.

REINIGUNG DER LUFTFILTER

Um die Leistungsfähigkeit Ihres Klimagerätes nicht zu beeinträchtigen empfehlen wir:

1. den antibakteriellen Filter einmal wöchentlich zu reinigen

2. Den Filter FILTRETE™ bei Saisonende und vor dem Wegstellen des Klimagerätes auszuwechseln.
   Die Luftreinigungsfilter befinden sich hinter den beiden Luftansauggittern, die ihrerseits als Filteraufnahme dienen. Zur Reinigung der Filter verfahren Sie wie folgt:

3. Entfernen Sie die Luftansauggitter, indem Sie diese nach außen drehen (siehe Abb. F)

2 1 fig. F

1. Entfernen Sie den 1. Filter FILTRETE TM (weiß)

2. Entfernen Sie die Filteraufnahme des Filters, indem Sie ihn aus dem Außengitter aushaken (siehe Abb. 2).

Luftreinigungssfilter Filter Filter Filtretetm

Um den abgelagerten Staub vom antibakteriellen Filter zu entfernen, verwenden Sie einen Staubsauger. Ist er stark verschmutzt, waschen Sie ihn in warmem Wasser und spülen ihn danach mehrmals. Die Wassertemperatur sollte unter 40° liegen.

Den gereinigten Filter vollkommen trocknen lassen, bevor Sie ihn erneut einsetzen.

Waschen Sie den Filter Filtretetm nicht, da dies dessen Filterleistung herabsetzen könnte.

KONTROLLEN VOR DER WIEDERINBETRIEBNAHME

Prüfen Sie, ob das Netzkabel und der Netzstecker in einwandfreiem Zustand sind. Beachten Sie, daß die Aufstellungsvorschriften eingehalten werden.

AUFBEWAHREN DES GERÄTES

Lassen Sie das Wasser aus der Sammelschale ab, indem Sie den Stüpsel des Abflußschlauchs entfernen. Ziehen Sie die Kondenswasserschale heraus, die sich auf der Geräterückseite befindet und entleeren Sie diese. Setzen Sie sie danch wieder ordnungsgemäß ein. Reinigen Sie die Filter und lassen Sie diese vollkommen trocknen, bevor Sie sie erneut einsetzen.

Im Falle eventueller Betriebsstörungen

STÖRUNG URSACHEN ABHILFEN

Das Klimagerät funktioniert nicht	Die Stromzufuhr ist unterbrochenDer Stecker ist nicht angeschlossenDas Gebläse ist blockiertDer Sicherheitsschwimmer hat eingesetzt	Den Stecker einsteckenKundendienst anfordernDie Schale entleeren
Das Klimagerät funktioniert nur über einen kurzen Zeitraum	Der Ablaßschlauch ist eingeklemmtDer Ablaßschlauch ist verstopftDer Ablaßschlauch ist geknickt	Den Ablaßschlauch richtig positionierenV erstopfungen beseitigen, die den Luftablaß nach außen verhindern könntenKnicke beseitigen
Das Klimagerät funktioniert, kühlt den Raum aber nicht	Fenster offenIm Raum befindet sich eine Wärmequelle (Heizkörper, Lampe usw.) oder es halten sich zu viele Personen aufDer Luftablaßschlauch ist aus seiner Aufnahme gegrittenLuftfilter verstopftRaumabmessungen bzw. -bedingungen entsprechen nicht der Geräteleistung	Fenster schließenWärmequelle beseitigenSchlauch in seine Aufnahme einsetzenFilter reinigen/auswechseln
Unangenehmer Geruch im Raum	Luftfilter verstopft	Filter reinigen/auswechseln
Kondenswasserverlu st des Klimagerätes	Auffangschale Kondenswasser 8 vollFalsche Geräteinstallation	Auffangschale entleeren oder das Wasser über den Kondenswasserschlauch 9 ablassen, der sich auf der Geräterückseite befindetSiehe Seite 50 für die korrekte Installation des Gerätes.
Das Klimagerät arbeitet nach dem Einschalten etwa 3 Minuten nicht	Die Sicherheitsvorrichtung des Gerätes hat angesprochen	3 Minuten abwarten
Die 3 LED-Anzeigen blinken	Auffangschale Kondenswasser voll • Auffangschale entleeren oder das Wasser über den Kondenswasserschlauch 9 ablassen, der sich auf der Geräterückseite befindet. Bleiben die Kontroll-lampen eingeschalten, den Kundendiest hinzuziehen.
Die Anzeigen der Fernbedienung sind schwach oder unbeständig	Batterien leerBatterien wurden wahrscheinlich falsch eingesetzt	Batterien auswechselnDie Pole der Batterien (+) und (-) überprüfen

Technische Eigenschaften

OPTIMALE BETRIEBSBEDINGUNGEN (KÜHLUNG)
Raumtemperatur	21 ÷ 32°C
Außentemperatur	21 ÷ 43°C

TECHNISCHE EIGENSCHAFTEN

Anschlußspannung siehe Typenschild

Max. Leistungsaufnahme

bei Kühlung "

Max. Leistungsaufnahme

beim Entfeuchten "

Kühlleistung* "

Abmessungen:

• B reite 452 mm

- Höhe 800 mm

• T iefe 455 mm

• Gewicht 33,5

* Standard-Betriebsbedingungen

Raumtemperatur 27°C

47% relative Luftfeuchte

Außentemperatur 35°C

41% relative Luftfeuchte

DE ELEKTRISCHE AANSLUITING

Technische kenmerken

TECHNISCHE GEGEVENS OPTIMALE GEBRUIKSOMSTANDIGHEDEN

TECHNISCHE KENMERKEN
