Producttype	Mobiele monoblock airconditioner (Pinguino)
Merk	DeLonghi
Model	PAC FX180 ECO
Afmetingen (B × H × D)	452 × 800 × 415 mm
Gewicht	33,5 kg
Voeding	Zie typeplaatje (typ. 220-240 V, 50 Hz)
Max. luchtdebiet	310 m³/h
Werkingstanden	Koelen, Ontvochtigen, Ventileren, Full Auto, Nachtmodus (Slaap)
Filtertype	Wasbaar antibacterieel filter + Wegwerpfilter FILTRETE™
Onderhoud filters	Reinig het antibacteriële filter wekelijks; vervang de FILTRETE™ aan het einde van het seizoen
Capaciteit condenswaterreservoir	Opvangbak met handmatige lediging en aftap aan achterzijde
Afstandsbediening	Ja, met display en batterijen (alkaline aanbevolen)
Timer	Geprogrammeerde aan/uit vertraging (AAN/UIT timer)
Nachtmodus (Slaap)	Past automatisch de temperatuur aan (verhoogt met 1°C na 1 uur, 2°C na 2 uur)
Installatie	Zonder installatie (raam) of semi-permanent (gat in muur/raam)
Ventilatorsnelheden	Laag, Midden, Hoog, Automatisch, Stil
Aanbevolen bedrijfstemperatuur	Binnen: 21-32°C; Buiten: 21-43°C
Batterijen afstandsbediening	2 niet-oplaadbare alkalinebatterijen (type niet gespecificeerd)
Garantie	Niet vermeld, raadpleeg erkende service

Veelgestelde vragen - PAC FX180 ECO DELONGHI

Hoe installeer ik de airconditioner zonder een gat te boren?

Bevestig de afvoerslang aan de achterkant van het apparaat, plaats vervolgens het raamstuk in de opening. Zet het raam op een kier en positioneer het mondstuk zoals getoond in de handleiding. Gebruik de meegeleverde zuignappen om het raam iets geopend te houden.

Wat te doen als de drie indicatielampjes knipperen?

Dit geeft aan dat het condenswaterreservoir vol is. Leeg het door de aftapdop aan de achterkant te verwijderen of door de dop van de afvoerslang los te draaien. Koppel het apparaat vervolgens los en weer aan. Als het probleem aanhoudt, neem dan contact op met de klantenservice.

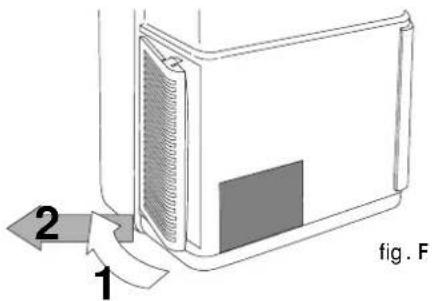

Hoe reinig ik de luchtfilters?

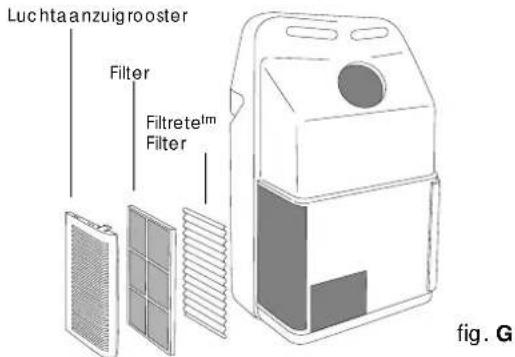

Verwijder de inlaat roosters door ze naar buiten te draaien. Haal het FILTRETE™ filter (wit) en de filterhouder eruit. Reinig het antibacteriële filter met een stofzuiger of met lauw water (max 40°C). Laat volledig drogen voordat u het terugplaatst. Was de FILTRETE™ niet, vervang deze aan het einde van het seizoen.

Hoe vaak moet ik het FILTRETE™ filter vervangen?

Het FILTRETE™ filter moet aan het einde van elk koelseizoen worden vervangen, of eerder als het zichtbaar vuil is. Volg de aanwijzingen bij de filterhouder op het apparaat.

De afstandsbediening werkt niet meer, wat te doen?

Controleer eerst de batterijen: vervang ze door nieuwe alkalinebatterijen met de juiste polariteit (+/-). Zorg ervoor dat er geen obstakels zijn tussen de afstandsbediening en de ontvanger (max. afstand 7 m). Gebruik in geval van nood de handmatige bedieningsknop 14 op het apparaat.

Hoe leeg ik het condenswater?

Verwijder de opvangbak aan de achterkant van het apparaat en leeg deze. U kunt ook de afvoerslang aan de achterkant gebruiken (dop verwijderen) om het water direct in een bak af te voeren. Voer deze handeling regelmatig uit, vooral in de ontvochtigingsmodus.

De airconditioner koelt niet voldoende, waarom?

Controleer of de afvoerslang niet geknikt, verstopt of verkeerd aangesloten is. Zorg ervoor dat ramen en deuren gesloten zijn, dat de filters schoon zijn en dat er geen warmtebronnen (lamp, fornuis) aanwezig zijn. Als het vermogen onvoldoende is voor de kamer, overweeg dan een semi-permanente installatie.

Hoe programmeer ik de timer?

Zet de airconditioner aan, druk vervolgens op de AAN-knop op de afstandsbediening om de uitgestelde start te programmeren. Het symbool AAN TIJD knippert. Stel de tijd in met de ▲/▼-toetsen en bevestig met SET. Voor de geprogrammeerde uitschakeling gebruikt u op dezelfde manier de UIT-knop. Annuleer met CANCEL.

Wat betekent de slaapfunctie (Nacht)?

De slaap-functie past automatisch de temperatuur aan voor een comfortabele nacht: na 60 minuten wordt de temperatuur met 1°C verhoogd, na 2 uur met 2°C. De ventilator schakelt over naar de stille modus. U kunt de duur instellen van 1 tot 7 uur. Activeer deze met de Slaap-knop op de afstandsbediening.

Hoe gebruik ik de Full Auto-modus?

Druk op de MODE-knop op de afstandsbediening tot het symbool FULL AUTO verschijnt. Het apparaat selecteert automatisch de modus (koelen, ontvochtigen of ventileren) en de ventilatorsnelheid op basis van de omgevingstemperatuur om het comfort te optimaliseren.

GEBRUIKSAANWIJZING PAC FX180 ECO DELONGHI

Wij danken u voor het kiezen van een produkt De'Longhi, nummer één op wereldniveau op het gebied van de constructie van draagbare airconditioners. Jaren ervaring over de hele wereld maken het ons mogelijk de kwaliteit en de prestaties van Pinguino en SuperPinguino constant te verbeteren. Wij zijn er zeker van dat u tevreden zult zijn met uw aankoop en dat u voor lange tijd zult genieten van het frisse welzijn dat Pinguino en Superpinguino in staat zijn te creëren. Wij verzoeken u enige tijd te besteden aan het lezen van dit instructieboekje, en dit goed te bewaren. Op deze manier zult u Pinguino kunnen gebruiken met de meeste efficiëntie en zonder problemen.

Estimado Cliente

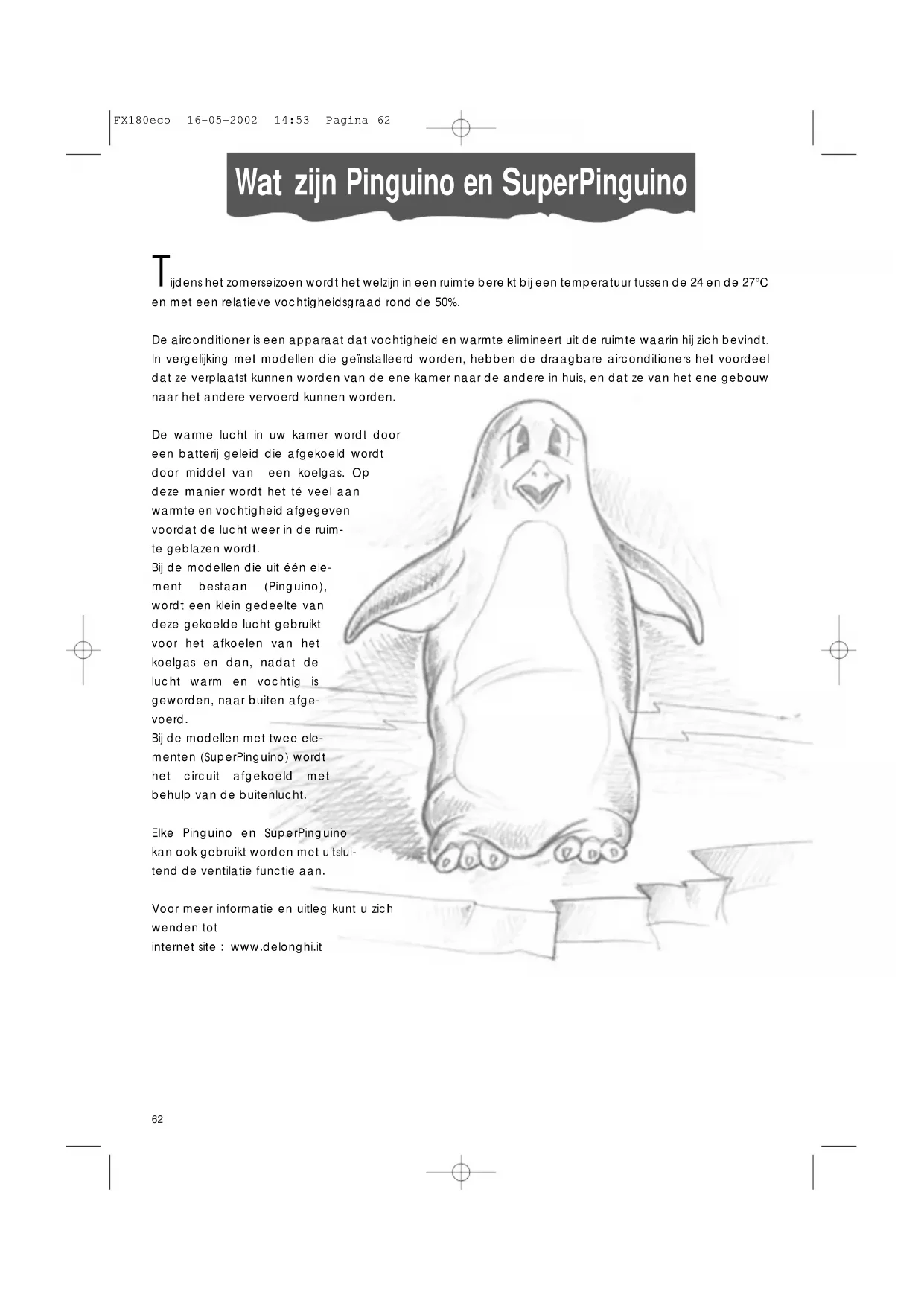

Wat zijn Pinguino en SuperPinguino

Tijdens het zomerseizoen wordt het welzijn in een ruimte bereikt bij een temperatuur tussen de 24 en de 27°C en met een relatieve vochtigheidsgraad rond de 50%.

De airconditioner is een apparaat dat vochtigheid en warmte elimineert uit de ruimte waarin hij zich bevindt. In vergelijking met modellen die geïnstalleerd worden, hebben de draagbare airconditioners het voordeel dat ze verplaatst kunnen worden van de ene kamer naar de andere in huis, en dat ze van het ene gebouw naar het andere vervoerd kunnen worden.

De warme lucht in uw kamer wordt door een batterij geleid die afgekoeld wordt door middel van een koelgas. Op deze manier wordt het te veel aan warmte en vochtigheid afgegeven voordat de lucht weer in de ruim- te geblazen wordt.

Bij de modellen die uit één element bestaan (Pinguino), wordt een klein gedeelte van deze gekoelde lucht gebruikt voor het afkoelen van het koelgas en dan, nadat de lucht warm en vochtig is geworden, naar buiten afgevoerd.

Bij de modellen met twee elementen (SuperPinguino) wordt het circuit afgekoeld met behulp van de buitenlucht.

Elke Pinguino en SuperPinguino kan ook gebruikt worden met uitsluitend de ventilatie functie aan.

Voor meer informatie en uitleg kunt u zich wenden tot

internet site : www.delonghi.it

in worden! wordt door d wordt s. Op aan en - o lui- unt u zich

AWAARSCHUWINGEN

• Dit apparaat is ontworpen als airconditioner voor huiselijke ruimtes en dient niet voor andere doeleinden gebruikt te worden.
• Het is gevaarlijk de eigenschappen van het apparaat te wijzigen of te veranderen op welke manier dan ook.
• Het apparaat dient geïnstalleerd te worden volgens de nationaal voorgeschreven regels omtrent de installatie.
• V oor eventuele reparaties, dient men zich altijd en uitsluitend te wenden tot de Technische Assistentie Centra die geautorizeerd zijn door de Fabrikant. Reparaties uitgevoerd door niet vakbekwaam personeel kunnen gevaarlijk zijn.
• Dit apparaat dient uitsluitend bedient te worden door volwassenen; men dient absoluut niet toe te laten dat kinderen ermee spelen.
• Dit apparaat dient aangesloten te worden op een goed functionerende aardleiding: Laat uw elektriciteitsnet controleren door een vakman.
• Het gebruik van verlengsnoeren dient verme- den te worden.
• Altijd eerst de stekker uit het stopcontact trekken, alvorens over te gaan tot schoonmaken of onderhoud.
• Niet aan het electriciteitssnoer trekken om het apparaat te verplaatsen.
• Als het snoer beschadigd is, mag dat uitsluitend worden vervangen door gespecialiseerd personeel dat geautoriseerd is door de fabrikant.
• Het apparaat niet installeren in ruimtes waarbinnen de lucht gas, olie of zwavel kan bevatten en niet in nabijheid van warmtebronnen.
• Geen zware of warme voorwerpen op het apparaat zetten.
• Minstens elke week de filters schoonmaken.
• Het gebruik van verwarmingsapparaten in nabijheid van de airconditioner vermijden.
• In geval van transport, dien het apparaat in verticale positie te blijven of rustend op een zijkant. Alvorens het apparaat te transporteren eerst het condenswaterbakje en de opvangbak legen. Na een transport minstens één uur wachten alvorens het apparaat aan te zetten.
• De materialen die gebruikt worden voor de verpakking kunnen gerecycleerd worden. Wij raden daarom aan deze materialen in de hiervoor bestemde afvalbakken voor gescheiden verzameling te werpen.

Voorbereiding voor het gebruik

Onderstaand zult u alle nodige aanwijzingen vinden om uw airconditioner op de beste manier voor te bereiden op de functionering.

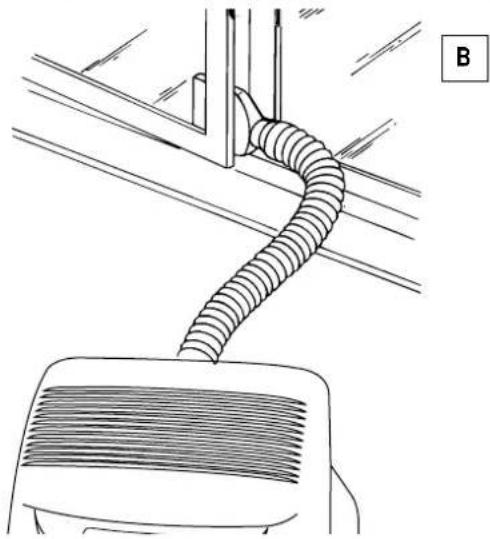

KLIMATISERING ZONDER INSTALLATIE

Enkele eenvoudige handelingen en Pinguino brengt het welzijn weer terug in de ruimte waar u zich bevindt:

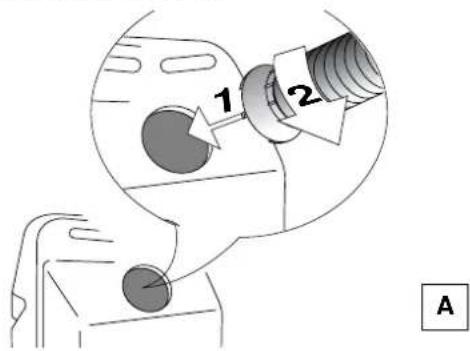

- Bevestig de slang voor luchtafvoer op 17 de hiervoor bestemde opening dat zich aan de achterkant van het apparaat bevindt. De slang bevestigen zoals aan- gegeven in figuur A.

1 2 A

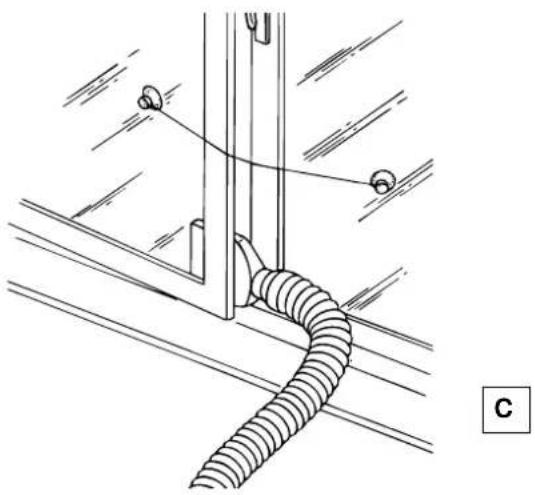

- Indien het een venster betreft met twee ramen de bijgeleverde zuignapjes 19 gebruiken om te voorkomen dat de ramen te ver open gaan (fig. C)

• A an het uiteinde van de slang ^17 het element voor afvoer via een venster ^18 bevestigen.
• De airconditioner in de buurt van een raam of een balkondeur zetten.
• Het venster of de balkondeur een klein stukje openen en het afvoerelement 18 positioneren zoals aangegeven in figuur B.

Voorbereiding voor het gebruik

KLIMATISERING MET INSTALLATIE

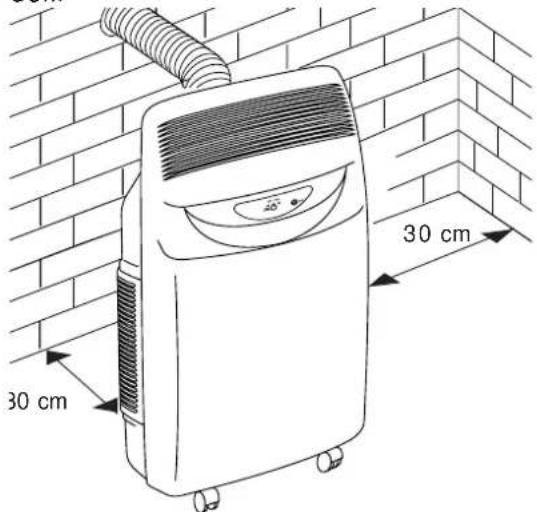

Indien gewenst kan Pinguino ook op een semi-permanente manier geïnstalleerd worden.

30 cm 40 cm

In dit geval zal het noodzakelijk zijn:

- Een gat aan te brengen in een buitenmuur of in een raam van een venster. Hierbij dienen de hoogte en de afmetingen van het gat aangehouden worden zoals aangegeven in figuur D

Ø 106 mm

In het raam van het venster

In de houten structuur van de balkon- deur

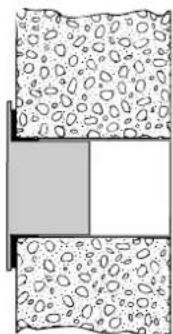

Bij muren raden wij aan het gat in de muur te voorzien van geschikt isolatiemateriaal.

D

• Op het gat de bijgeleverde flens aanbrengen.
• De slang a de hiervoor aangebrachte opening bevestigen dat zich aan de achterkant van het apparaat bevindt (fig. A.)
• Het uiteinde van de slang aan de flens vestigen zoals aangegeven in figuur E.

E MAX115 cm MIN 50 cm

Wanneer de slang 17et bevestigd is, kan het gat afgesloten worden door middel van het deksel van de flens 16

N.B.:

Wanneer gekozen wordt voor een semi-permanente installatie, raden wij aan een deur enigszins open te laten staan (ook al is het maar 1 cm) om de juiste luchtcirculatie te garanderen.

ONVOCHTIGING

Zet het apparaat in de kamer zonder de slang aan te sluiten; op deze manier zal de ontvochtigde lucht direct in de ruimte geblazen worden.

Beschrijving van de afstandbediening/ De elektrische annsluiting

HET PANEEL 2

Bij het aanzetten van de airconditioner worden alle symbolen zichtbaar. Bij het uitzetten, blijft alleen de klok zichtbaar.

A. Beep

Hiermee wordt de pieptoon zichtbaar gemaakt bij het aanzetten van de airconditioner, bovendien gaat dit symbool branden bij elke handeling die verricht wordt.

B. Symbolen van de verschillende functies

Airconditioning, ontvochtiging, ventilatie, verwarming (niet voor alle modellen), vol automatisch.

C. Omgevingstemperatuur

Geeft de temperatuur in de ruimte aan.

D. Ventilatorsnelheid

Geeft de verschillende snelheden aan: minimum, gemiddeld, maximum, automatisch en geruisloos

E. Timer aan en uit

Geeft de geprogrammeerde tijden aan voor het aan-en uitgaan van de airconditioner.

F. Timer sleep/geruisloos

Geeft de gewenste uren aan tijdens welke en sleep functie.

G. Aanduiding dat de batterijen aan vervanging toezijn.

H. Zuivering van de lucht

Het symbool blijft zichtbaar omdat, wanneer de airconditioner aanstaat, de lucht altijd gefiltreerd wordt.

I. Geprogrammeerde temperatuur

Geeft de geprogrammeerde temperatuur aan.

J. De klok

Geeft de tijd aan.

DE TIPTOETSEN

K. Aan/ Uit

L. MODE: keuze van de functies

Door op deze toets te drukken worden de verschillende functiemogelijkheden gekozen: airconditioning, ontvochtiging, ventilatie/Zuivering, Verwarming (niet voor alle modellen) en Full Auto.

M. Ruimte thermostaat.

Deze twee toetsen kiezen de gewenste temperatuur in de ruimte,

N. Aanduiding omgevingstemperatuur

Deze toets geeft de huidige temperatuur in de ruimte aan. Na ongeveer 4 secon- den zal de voorheen geprogrammeerde temperatuur weer verschijnen.

O. Keuze ventilatorsnelheid

Deze toets kiest de ventilatorsnelheid: minimum, gemiddeld, maximum en automatisch/silent.

P.SET: bevestiging klok of timer

Deze toets bevestigd de programmering van de klok of van de Timer AAN/UIT.

Q. AAN/ UIT Programming Timer

Deze toetsen programmeren het aan- en uitgaan van de airconditioner.

R. CANCEL: Annuleren van de timer.

Deze toets annuleert de programmering van de Timer AAN/UIT

S. RESET

T. Programmering klok of timer

Deze toetsen programmeren de uren en de minuten van de klok en van de timer.

U. Sleep

Deze toets stelt de nachtfunctie in.

Alvorens de stekker | 10 in het stopcontact te steken dient men te controleren dat:

• De netspanning overeenkomt met de waarde aangegeven in de technische gegevens;
• Het stopcontact en het elektriciteitsnet van dien aard zijn dat ze de vereiste belasting kunnen verdragen;
• IHet stopcontact van het geschikte type is voor de stekker, indien dit niet het geval is het stopcontact vervangen.
• Het stopcontact geaard is. De fabrikant stelt zich niet aansprakelijk indien deze veiligheidsnorm niet in acht genomen wordt.

De vervanging van de voedingskabel mag alleen door geautoriseerd personeel worden uitgevoerd.

Indien men de functie airconditioning kiest op het moment dat er een vermindering optreedt in de electriciteitstoevoer, kan het gebeuren dat het beveiligingsmechanisme in werking treedt. Dit blokkeert het functioneren van het koelcircuit, waardoor het apparaat functioneert alsof het geprogrammeerd is voor ventilatie/luchtzuivering. Om de functie airconditioning weer op te starten, het apparaat afzetten en de stekker uit het stopcontact halen en houden gedurende minstens 30 seconden. Hierna weer aansluiten.

Controlelampjes/Handmatige bediening

CONTROLELAMPJES

De controlelampjes geven het functioneren van het apparaat aan.

FUNCTIE	RODE LED 11	GELE LED 12	GROENE LED 13
UIT	-	-	-
AIRCONDITIONING	-	-	aan
ONVOCHTIGING	aan - aan
VENTILATOR	- aan -
FULL AUTO	Onmiddelijk nadat deze functie gekozen is, zullen alle LCD's gedurende enkele seconden blijven branden totdat het controlesysteem besloten heeft hoe te functioneren (of airconditioning, ontvochtiging, ventilatie of verwarming).
TIMER	De 3 LCD's blijven branden, ook als het apparaat af staat, indien tenminste één van de TIMER functies geprogrammeerd is.

WAARSCHUVINGS	RODE LED 11	GELE LED 12	GROENE LED 13
VUILE FILTERS (1)	-	knippert	-
ALARM	knippert knippert	knippert

(1) De knipperende LCD geeft aan dat het nodig is de anti bacterie filters schoon te maken. Om de LCD uit te laten gaan, nadat de filters schoongemaakt zijn, op de toets voor handmatige functionering 14 drukken totdat een pieptoon afgegeven wordt gevolgd door een dubbele pieptoon. Deze handelingen kunnen ook uitgevoerd worden als het apparaat in werking is.

HANDMATIGE BEDIENING

Deze manier van functioneren wordt gekozen indien er problemen zijn met de afstandsbediening (kapot, kwijt of batterijen leeg).

Op de schakelaar d4ukken om de binnen unit aan te zetten en nogmaals drukken om de diverse functie mogelijkheden te verkrijgen (airconditioning, ontvochtiging, ventilatie, vol automatisch of uit), met automatische regulering.

Beschrijving van de afstandsbediening

DE AFSTANDSBEDIENING

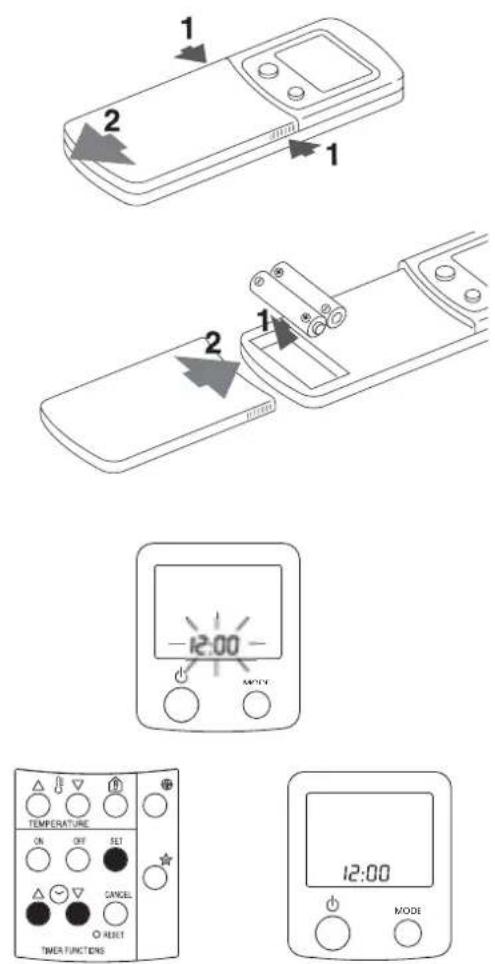

Het plaatsen van de batterijen.

• Schuif het deksel naar voren. (zie fig.)
• T wee nieuwe niet-oplaadbare batterijen inbrengen, let er hierbij op ze in de juiste richting te leggen (+) en (-).
• Het deksel weer sluiten door het tot aan de beginpositie te schuiven.
• Op het paneel zullen gedurende zeer korte tijd alle symbolen van de afstand-sbediening zichtbaar worden.
  Hierna zal de klok op het paneel gaan knipperen en 12:00 uur aangeven. De juiste tijd dient ingesteld te worden.

N.B.: WIJ RADEN HET GEBRUIK VAN ALKALINEBATTERIJEN AAN.

Zowel in geval van vervanging als indien het afstandsbediening niet meer gebruikt wordt, dient de batterij verwijderd te worden en weggegooid volgens de wettelijke voorschriften omdat deze schadelijk is voor het milieu.

HET INSTELLEN VAN DE KLOK

• Indien binnen 2 minuten, na op de reset knop gedrukt of de batterijen vervangen te hebben, niet de tijd geprogrammeerd wordt, zal de afstandsbediening zich automatisch op 12.00 uur instellen.
• drukken, om een latere of een vroegere tijd in te stellen. De toename of de afname gaat met 1 minuut tegelijk. Door de knoppen ingedruk te houden, zal de klok sneller lopen.
• De klok zal blijven knipperen. Druk op de knop SET om de ingestelde tijd vast te leggen: de klok stopt met knipperen.
• I ndien het nodig mocht blijken de tijd te veranderen, dient men op de knop RESET te drukken en hierna de juiste tijd te programmeren. (Dit is de enige mogelijke manier).

CORRECT GEBRUIK

• De afstandsbediening op de ontvanger van de airconditioner richten 15.
• De maximale afstand is ongeveer 7 meter (zonder obstakels tussen de afstandsbediening en de ontvanger).
• De afstandsbediening moet zeer voorzichtig behandeld worden: zonder deze te laten vallen, zonder deze aan direct zonlicht of aan warmtebronnen bloot te stellen.

De keuze van de functies

AIRCONDITIONING FUNCTIE

Deze functie is ideaal op bijzonder warme dagen.

• In de eerste plaats op de toets drukken om het apparaat aan te zetten.
• Een pieptoon geeft het aanslaan van de airconditioner aan en op het paneel knippert het symbool 📷.
• Hierna de toets MODE kiezen, totdat op het paneel het symbool voor airconditioning verschijnt.
• Op dit punt aangekomen dient de temperatuur ingesteld te worden: om deze te verlagen op de toets ♂ ▼ drukken.
• Om de snelheid van de ventilator te kiezen, is het voldoende herhaaldelijk op de toets te drukken totdat de gewenste ventilatiesnelheid bereikt wordt (minimum, medium, maximum, automatisch, silent).

N.B.:

Tijdens het functioneren als airconditioning, wordt het teveel aan vochtigheid in de ruimte automatisch door het apparaat opgenomen.

ONTVOCHTIGGINGS FUNCTIE

Deze functie kan gekozen worden in geval van een hoge vochtigheidsgraad.

• In de eerste plaats op de toets ① drukken om het apparaat aan te zetten.
- Een pieptoon geeft het aanslaan van de airconditioner aan en op het paneel knippert het symbool
- Hierna de toets MODE kiezen, totdat op het paneel het symbool voor ontvochtiging verschijnt.
- Het is belangrijk een lagere temperatuur in te stellen dan de kamertemperatuur, door op de toets ♂ ▼
- Om de snelheid van de ventilator te kiezen, is het voldoende herhaaldelijk op de toets te drukken totdat de gewenste ventilatiesnelheid bereikt wordt.
- U dient te onthouden dat indien de functie ontvochtiging aanstaat, het koelen automatisch functioneert met de ventilator op lage snelheid en dat de compressor periodiek aan- en afslaat.

N.B.:

Wanneer het apparaat ingesteld wordt op de functie ontvochtigen, is het normaal dat het apparaat regelmatig aan- en afslaat.

20°C AUTO SILENT

20°C AUTO SILENT

De keuze van de functies

VENTILATIE/ZUIVEZRING FUNCTIE

Op dagen dat het weer drukkend is maar niet bijzonder warm, kan het voldoende zijn alleen de functie ventilatie/luchtzuivering in te stellen.

• In de eerste plaats op de toets ①drukken om het apparaat aan te zetten.
• Een pieptoon geeft het aanslaan van de airconditioner aan en op het paneel knippert het symbool 📷.
• H ierna de toets MODE kiezen, totdat op het display het symbool ventilatie verschijnt.
• Als deze functie eenmaal aanstaat, kan men door herhaaldelijk op de toets te drukken de gewenste snelheid kiezen (minimum, medium, maximum, automatisch).

Indien men functies kiest met automatische ventilatie, zal het apparaat zelf de meest geschikte snelheid kiezen.

Wi-Fi ⊕ × AUTO SILENT

FUNCTIE VOL AUTOMATISCH

Bij de functie VOL AUTOMATISCH zullen automatisch alle functies van de airconditioner aanslaan, inbegrepen temperatuur, ventilatiesnelheid en verplaatsing van de luchtstroom, waarbij het maximale comfort in de ruimte wordt gegarandeerd.

• In de eerste plaats op de toets ①drukken om het apparaat aan te zetten.
• Een pieptoon geeft het aanslaan van de airconditioner aan en op het paneel knippert het symbool 📷.
• H ierna de toets MODE kiezen, totdat op het display het symbool FULL AUTO zichtbaar wordt.

Het apparaat zal automatisch de optimale functie (airconditioning, onvochtigen, ventilatie) en de snelheid instellen.

FULL AUTO AUTO

De keuze van de functies

AUTOMATISCHE SLEEP FUNCTIE

Ideaal voor diegenen die rustig wensen te slapen in een perfect geklimatiseerde omgeving.

• In de eerste plaats op de toets ①drukken om het apparaat aan te zetten.
• Een pieptoon geeft het aanslaan van de airconditioner aan en op het paneel knippert het symbool 📷.
• H ierna de toets MODE kiezen, totdat op het display het symbool van de gewenste functie verschijnt.
• H ierna de gewenste temperatuur kiezen door op de toetsen ▲ ♂ ▼ te drukken.
• Nu op de toets ☆drukken om de nachtfunctie in te stellen: het symbool☆ zal gaan branden. Door meermalen op de toets☆te drukken tot aan het gewenste aantal uren (van 1 tot 7) zult u het tijdstip kiezen waarop de airconditioner afslaat.Bij deze functie, draait de ventilator op lage snelheid (geruisloos).

N.B: Met de nachtfunctie wordt de temperatuur in de ruimte op een optimaal niveau gehouden, waarbij overdreven stijgen of dalen van de temperatuur vermeden wordt met een geruisloze functionering. De luchtstroom verminderd, terwijl de temperatuur in de ruimte gelijkmatig gewijzigd wordt volgens de eisen van het comfort; de temperatuur neemt toe met 1°C na 60 minuten en met 2°C na 2 uur, tijdens de airconditioning fase.

PROGRAMMERING VAN DE TIMER

Programmering van het aanslaan

Terwijl de airconditioner aanstaat, op de toets ON drukken: het symbool ON TIME zal beginnen te knipperen en de klok geeft 12:00 uur aan.

Men dient te bedenken dat de timer de airconditioner aan laat slaan met alle functies en keuzes die ingesteld waren bij de laatste functionering.

• I ndien de programmering de gewenste is, is het voldoende op de toets SET te drukken.
• O m de klok vooruit te laten lopen op de toeta ⏻ ▼ drukken.
• De toename of de afname zal met 10 minuten tegelijk gaan bij elke afzonderlijke druk op de toetsen, terwijl door de toetsen ingedrukt te houden de klok sneller doorloopt.
• Het woord ON TIME zal blijven knipperen. Door weer op de toets SET te drukken, zal de programmering van de timer voor het tijd-stip van aanslaan van de airconditioner bevestigd worden.
• Om de programmering te annuleren, op de toets ON drukken: het symbool ON TIME zal beginnen te knipperen en het tijdstip van aanslaan zal zichtbaar worden.
• Druk nu op de toets CANCEL : de klok zal de huidige tijd aangeven.

PROGRAMMERING VAN HET AFSLAAN

De procedure voor het programmeren van het afslaan en het annuleren, is gelijk aan de voorafgaande: het verschil bestaat uitsluitend in het drukken op de toets OFF in plaats van op de toets ON.

20 °C SILENT 7 HR

ON TIME 12:00

ON TIME 20:00

NEDERLAND

ON TIME 12:00

OFF TIME 12:00

Raadgevingen

Er zijn enkele aanwijzingen die opgevolgd dienen te worden om het optimaal functioneren van de airconditioner te verkrijgen:

- Ramen en deuren sluiten van de ruimte die geklimatiseerd moet worden. Enige uitzondering indien men gekozen heeft voor een installatie met een gat in de muur. In dat geval raden wij aan een deur of een raam op een kier te laten staan om een juiste luchtwisseling te garanderen.

• Installeer het apparaat niet in vochtige vertrekken.
• Laat het apparaat niet in de zon, regen of kou staan.
• Het apparaat op voldoende afstand houden van brandbare oppervlakten

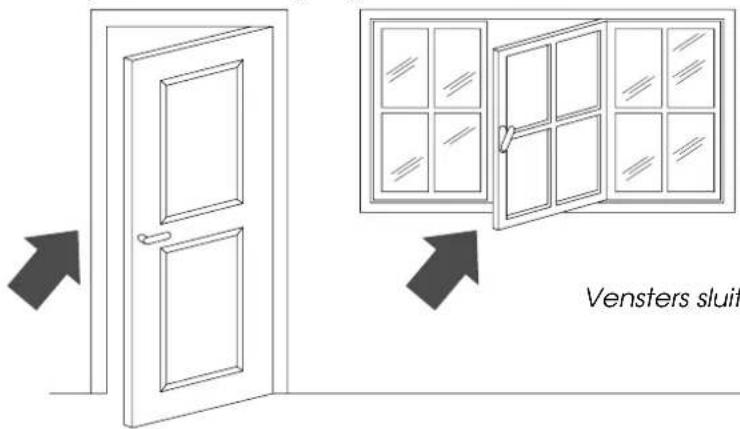

Vensters sluit

Vensters sluiten, deuren sluiten

• De kamer beschermen tegen direct zonlicht, door de gordijnen dicht te doen en/of de zonwering (gedeeltelijk) te laten zakken, teneinde een zeer economische functionering te verkrijgen.
• Geen voorwerpen op de airconditioner plaatsen:
• De luchtaanzuiging 1 niet blokkeren;
• en de luchtafvoer
• Zich ervan verzekeren dat binnen de ruimte geen warmtebronnen aanwezig zijn.

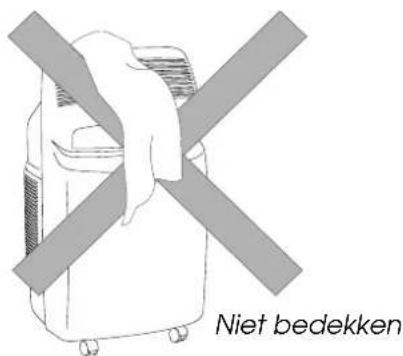

Niet bedekken

Gordijnen sluiten, rolluiken neerlaten

- Controleren dat de airconditioner geplaatst wordt op een "waterpas" vloer: Eventueel de wielblokkeringen 20 gebruiken onder de wieltjes 3 aan de voorkant.

Schoonmaken

Alvorens over te gaan tot het schoonmaken of het uivoeren van onderhoud, altijd eerst het apparaat afzetten en door de stekker uit het stopcontact te halen.

HET SCHOONMAKEN VAN DE BUITENKANT

Wij raden aan het apparaat schoon te maken met een vochtige doek en daarna met een droge doek om het apparaat af te drogen. Om veiligheidsredenen wordt afgeraden de airconditioner met water te wassen

Voorzorgsmaatregelen

Nooit benzine, alcohol of oplosmiddelen gebruiken voor het schoonmaken. Nooit insectenspray of dergelijke gebruiken.

HET SCHOONMAKEN VAN DE LUCHTFILTERS

Om het goed functioneren van uw airconditioner te waarborgen, raden wij u aan om:

1. Het anti-bacterie filter elke week schoon te maken

2. Het FILTRETE™ filter aan het einde van elke seizoen te vervangen, alvorens de airconditioner op te bergen.

IDe luchtzuiveringsfilters bevinden zich achter de 2 aanzuigroosters. De roosters zelf functioneren als filterhouders.

Voor het schoonmaken van de filters is het derhalve noodzakelijk:

1. De aanzuigroosters te verwijderen door deze naar buiten te draaien.

2 1 fig. F

1. Het eerste filter FILTRETE™ (wit van kleur) verwijderen

2. De filterhouder waarin zich het filter bevindt verwijderen door deze los te haken van het buiten rooster.

Luchtaanzuigrooster Filter Filtretet™ Filter fig. G

Om het stof te verwijderen dat zich vastgezet heeft op het anti-bacterie filter, een stofzuiger gebruiken.

Indien dit filter erg vuil is, kan het filter ook in lauw water gedompeld en meermalen gespoeld worden. De temperatuur van het water dient de 40°C niet te overschrijden.

Na het wassen, het filter laten drogen alvo- rens deze weer terug te schuiven op zijn plaats.

Niet proberen het FILTRETE™, filter schoon te maken, omdat hierdoor het filtreervermogen zou kunnen verminderen

CONTROLES AAN HET BEGIN VAN HET SEIZOEN

Nagaan of het electriciteitssnoer en het stopcontact in goede staat verkeren en zich ervan verzekeren dat de aardleiding goed functioneert. Nauwgezet de installatienormen opvolgen.

HANDELINGEN AAN HET EINDE VAN HET SEI-ZOEN

Het water uit de opvangbasin laten lopen door de dop van de afvoerbuis te halen. Het condens opvangbakje verwijderen dat zich aan de achterkant van de airconditioner bevindt en dit legen. Hierna het bakje weer op zijn plaats zetten.

Indieniet sniet functioneert ...

PROBLEMEN	OORZAKEN	OPLOSSINGEN
De airconditioner functioneert niet	de electriciteitstoevoer ontbreektde stekker steekt niet in het stopcontactde ventilator is geblokkeerdde beveiligingsdobber is in werking getreden	de stekker in het stopcontact stekenhet assistentie centrum bellenhet bakje legen
De airconditioner functioneert slechts voor korte tijd	de afvoerslang is afgeklemdde afvoerslang is verstopter zit een kniek in de afvoerslang	de afvoerslang op de juiste manier aansluitennagaan of er obstakels zijn die de luchtafvoer naar buiten onmogelijk makende kniek verwijderen
De airconditioner functioneert maar de kamer wordt niet koeler	er staan ramen openin de kamer bevindt zich een warmtebron (brander, lamp, enz.) of er zijn veel mensen in de kamerde luchtafvoerbuis zit niet meer op zijn plaatsde luchtfilters zijn verstopthet vermogen van de airconditioner is niet voldoende voor de omstandigheden in of de afmetingen van de ruimte	de vensters sluitende warmtebron verwijderende afvoerbuis op de juiste manier aansluitende filters schoonmaken of vervangen
Vreemde geur in de kamer	de luchtfilters zijn verstopt	de filters schoonmaken of vervangen
De interne eenheid van de aircondtioner verliest condensvocht	opvangbakje condensvocht is8/olhet apparaat is verkeerd geinstalleerd	het opvangbakje legen en het water afvoeren via de condensafvoerslang9die zich aan de achterkant van het apparaat bevindtzie bladzijde 64 voor de correcte installatie van het apparaat
De airconditioner functioneert niet gedurende ongeveer 3 min. na het aanzetten	het beveiligingsmechanisme van het apparaat is in werking getreden	3 minuten wachten
De 3 LCD’s knippe-ren	het opvangbakje condensvocht is vol• het opvangbakje legen als het lampje blijft branden, contact opnemen met een Assistentie Centrum.
De aanduidingen op de afstandsbediening zijn zwak of afwezig	batterijen leegbatterijen mogelijk omgekeerd ingezet	batterijen vervangencontroleer de polen van de batterijen (+) en (-)

Temperatuur van kamer	21 ÷ 32°C
Buiten temperatuur	21 ÷ 43°C

Netspanning zie typeplaatje

Max. opgenomen vermogen bij airconditioning "

Max. opgenomen vermogen bij onvochtiging "

Koelingsvermogen* "

Max. luchtverwerking 310 m ^3 /h

Afmetingen binnen unit:

• b reedte 452 mm
- hoogte 800 mm
- diepte 455 mm
- gewicht 33,5 kg
* Standaard omstandigheden:

Binnen temperatuur 27°C

47% relatieve vochtigheid

Buiten temperatuur 35°C

41% relatieve vochtigheid
