MANUALE UTENTE TCH7590ER DELONGHI

Istruzioni per l’uso

vedi targa caratteristiche

ALLACCIAMENTO ELETTRICO

- Prima di inserire la spina nella presa di corrente verificare attentamente che il voltaggio della

Vostra rete domestica corrisponda al valore in V indicato sull’apparecchio e che la presa di

corrente e la linea di alimentazione siano dimensionate al carico dell'apparecchio.

- QUESTO APPARECCHIO É CONFORME ALLA DIRETTIVA 2004/108/CE SULLA COMPATI-

BILITÁ ELETTROMAGNETICA.

INSTALLAZIONE L’apparecchio può essere utilizzato su qualsiasi piano d’appoggio purchè orizzontale. Non utilizza-

re la stessa presa per altri apparecchi.

MONTAGGIO DELL’APPARECCHIO

1. Applicare la base dell’apparecchio al corpo, inserendo gli appositi piolini nelle sedi previste

2. Capovolgere l’apparecchio e fissare la base al corpo dell’apparecchio con le viti in dotazione

3. Far passare il cavo di alimentazione attraverso il gancio e l’apertura prevista sulla base (vedi figura 3).

FUNZIONAMENTO ED USO

1. Verificare che l’apparecchio sia spento prima di inserire la spina nella presa di corrente.

2. Per accendere l’apparecchio è necessario che l’interruttore generale (L) situato sulla parte poste-

riore dell’apparecchio sia sulla pos. I. L’apparecchio emetterà un “beep”, la lampada spia (H) si

accenderà e rimarrà accesa fintanto che l’apparecchio è alimentato.

3. L'apparecchio si dispone in stand-by ed il display visualizza “--”.

4. Premere il pulsante (A) per accendere l’apparecchio che comincerà a riscaldare con le imposta-

5. Premere il pulsante MODE (E) per selezionare una delle seguenti funzioni disponibili:

Riscaldamento ( ), Ventilazione ( ), Antigelo ( ).

5.1 Riscaldamento ( )

In questa modalità di funzionamento, è possibile impostare la temperatura desiderata pre-

mendo i pulsanti + e - (B) e selezionare uno dei livelli di potenza: MIN, MAX, e AUTO pre-

mendo il pulsante D ( ) .

Livello di potenza MIN: L’apparecchio funziona alla minima potenza, riducendo al minimo

la rumorosità ed il consumo di energia.

Livello di potenza MAX: L’apparecchio funziona al massimo della sua potenza favorendo

così il rapido riscaldamento dell’ambiente.

Livello di potenza AUTO: L’apparecchio determina automaticamente la potenza di funziona-

mento in base alle condizioni ambientali.

5.2 Ventilazione ( )

In questa modalità di funzionamento è attivo solamente il ventilatore, pertanto l’apparecchio

non riscalderà l’ambiente.

Premendo il pulsante selezione di potenza (D) ( ) è possibile selezionare la velocità

di ventilazione desiderata: MIN o MAX.

In questa modalità di funzionamento l’apparecchio mantiene l’ambiente ad una temperatu-

ra di 7° C per evitare fenomeni di congelamento.

6. Se si desidera che l’apparecchio diffonda il flusso d’aria su un’area più ampia premere il pul-

sante di oscillazione (C) ( ). L’apparecchio così attivato oscillerà a destra e a sinistra. Per fer-

mare l’oscillazione nella posizione desiderata è sufficiente ripremere il tasto C.

7. Per spegnere l'apparecchio premere il pulsante A e posizionare su 0 l’interruttore (L) situato sulla

parte posteriore dell’apparecchio.

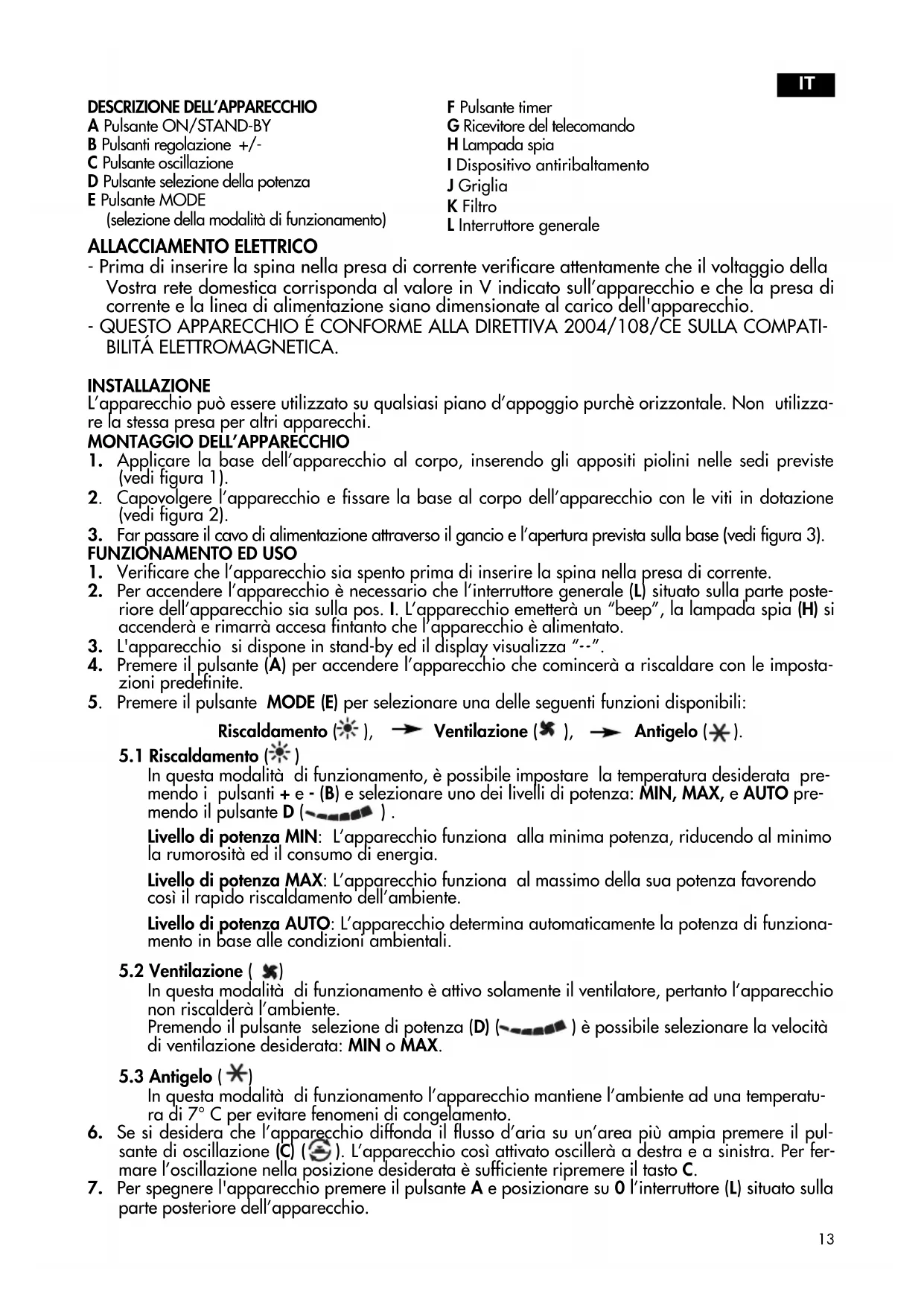

DESCRIZIONE DELL’APPARECCHIO A Pulsante ON/STAND-BY B Pulsanti regolazione +/-

C Pulsante oscillazione

D Pulsante selezione della potenza

(selezione della modalità di funzionamento)

G Ricevitore del telecomando

L Interruttore generale14

NOTA: Il display può visualizzare la temperatura in °C oppure in °F. Per selezionare l'unità di

misura desiderata, tenere premuto il tasto + per almeno 5 secondi, quindi rilasciarlo.

FUNZIONE TIMER E’ possibile attivare questa funzione da qualsiasi modalità di funzionamento.

Accensione ritardata: Ad apparecchio in stand-by premere il pulsante timer (F) ( ).

Il display visualizza il simbolo e le ore che mancano all’accensione.

Per modificare le ore agire sui pulsanti di regolazione + e - (B) quindi attendere alcuni secondi

affinchè la programmazione venga acquisita. Il display torna a visualizzare “

ed il simbolo . Allo scadere del tempo programmato, l’apparecchio si accenderà con le

stesse impostazioni che aveva precedentemente.

Spegnimento ritardato: Ad apparecchio acceso premere il pulsante timer (F) ( ).

Il display visualizza il simbolo e le ore che mancano allo spegnimento.

Per modificare le ore agire sui pulsanti di regolazione + e - (B) quindi attendere alcuni secondi

affinchè la programmazione venga acquisita. Il display torna a visualizzare le impostazioni

correnti ed il simbolo . Allo scadere del tempo programmato, l’apparecchio si spegnerà

automaticamente. Se si desidera ritornare ad un funzionamento senza il timer, premere due

volte il pulsante timer (F). Il simbolo timer ( ) scompare dal display.

USO DEL TELECOMANDO Il telecomando va usato con attenzione.

• Le funzioni del telecomando corrispondono a quelle del pannello di controllo. Per le loro

descrizioni fare riferimento alla sezione “Funzionamento ed uso”.

I NSERIMENTO O SOSTITUZIONE DELLE BATTERIE

• Rimuovere il coperchio situato sul retro del telecomando;

• Inserire nella giusta posizione due batterie R03 “AAA” 1,5V (vedere indicazioni all’inter-

no del vano batterie);

• Reinserire il coperchio.

Sia in caso di sostituzione che di smaltimento del telecomando, le batterie devono essere rimos-

se ed eliminate secondo le leggi vigenti in quanto dannose per l’ambiente.

- Prima di qualsiasi manutenzione togliere sempre la spina dalla presa di corrente.

- Durante la stagione di utilizzo dell’apparecchio pulire regolarmente le griglie di entrata

ed uscita dell’aria aiutandosi con un’aspirapolvere.

- Non usare polveri abrasive o solventi per la pulizia dell’apparecchio.

- Rimuovere la griglia posteriore tirandola verso l’esterno (fig. 4). Togliere il filtro antipolve-

re che trattiene le impurità dell’aria aspirata dall’ambiente, soffiarlo leggermente quindi

riposizionarlo nell’apparecchio.

RICERCA GUASTI Nel caso in cui il display visualizza “PF” e emetta un segnale acustico, significa che c’è un

errore nel sensore di tempertaura. Se il problema persiste contattare il Centro Assistenza.

Se l’apparecchio si spegne inaspettatamente:

- Verificare che l’apparecchio sia alimentato.

- Verificare che l’apparecchio sia posto in posizione verticale e su una superficie piana in

quanto potrebbe essere intervenuto il dispositivo di sicurezza “antiribaltamento”.

- Verificare la temperatura impostata ed il timer. L’apparecchio può essersi spento perchè la

temperatura impostata è stata raggiunta oppure perchè il tempo impostato nel timer è tra-

- Non utilizzare questo apparecchio di riscaldamento nelle immediate vicinanze di docce,

vasche da bagno, lavandini, piscine, ecc.

- Usare l’apparecchio sempre e soltanto in posizione verticale.

- Non usare l’apparecchio per asciugare la biancheria, non ostruire le griglie di entrata ed

uscita dell’aria (pericolo di surriscaldamento).

- Non consentire l’uso dell’apparecchio a persone (anche bambini) con ridotte capacità

psico-fisico-sensoriali, o con esperienza e conoscenze insufficienti, a meno che non siano

attentamente sorvegliate e istruite da un responsabile della loro incolumità. Sorvegliare i

bambini, assicurandosi che non giochino con l’apparecchio.

- Per una distanza di 50 cm davanti all’apparecchio non devono esserci mobili od altri oggetti.

- Non far funzionare l’apparecchio a ridosso di pareti, mobili, tende ecc.

- È sconsigliato l’uso di prolunghe. Qualora il loro uso si rendesse necessario, seguire atten-

tamente le istruzioni accluse alla prolunga, facendo attenzione a non superare il limite di

potenza marcato sulla prolunga.

- Se il cavo di alimentazione è danneggiato, esso devo essere sostituito dal costruttore o dal

suo servizio assistenza tecnica o comunque da una persona con qualifica similare, in

modo da prevenire ogni rischio.

- L’apparecchio non deve essere posto immediatamente sotto una presa di corrente fissa.

- Non usare questo apparecchio in una stanza la cui area di base è inferiore a 4 m

Un dispositivo di sicurezza interrompe il funzionamento del termoventilatore in caso di surri-

scaldamento accidentale (es. ostruzione delle griglie di entrata ed uscita dell’aria, motore che

non gira o gira lento). Per ripristinare il funzionamento, è necessario staccare la spina dalla

presa per alcuni minuti, eliminare la causa del surriscaldamento, quindi reinserire la spina.

Un dispositivo di sicurezza antiribaltamento interrompe il funzionamento qualora l’apparec-

chio sia rovesciato o comunque posizionato in modo inappropriato tanto da comprometterne

IMPORTANTE: Al fine di evitare surriscaldamenti, non coprire in nessun caso l'apparecchio

durante il funzionamento, poiché ciò provocherebbe un pericoloso aumento di temperatura.

AVVERTENZA: per evitare i rischi connessi al resettaggio accidentale del dispositivo di sicurez-

za, questo apparecchio non deve essere alimentato tramite un dispositivo di accensione/spe-

gnimento esterno, come un timer, né collegato ad un circuito che venga acceso e spento rego-

larmente dal fornitore di energia.

Avvertenze per il corretto smaltimento del prodotto ai sensi della Direttiva Europea 2002/96/EC e del Decreto

Legislativo n. 151 del 25 Luglio 2005.

Alla fine della sua vita utile il prodotto non deve esser smaltito insieme ai rifiuti urbani. Può

essere consegnato presso gli appositi centri di raccolta differenziata predisposti dalle ammini-

strazioni comunali, oppure presso i rivenditori che forniscono questo servizio. Smaltire separa-

tamente un elettrodomestico consente di evitare possibili conseguenze negative per l’ambiente

e per la salute derivanti da un suo smaltimento inadeguato e permette di recuperare i materiali

di cui è composto al fine di ottenere un importante risparmio di energia e di risorse. Per rimar-

care l’obbligo di smaltire separatamente gli elettrodomestici, sul prodotto è riportato il marchio

del contenitore di spazzatura mobile barrato. Lo smaltimento abusivo del prodotto da parte

dell’utente comporta l’applicazione delle sanzioni amministrative previste dalla normativa
