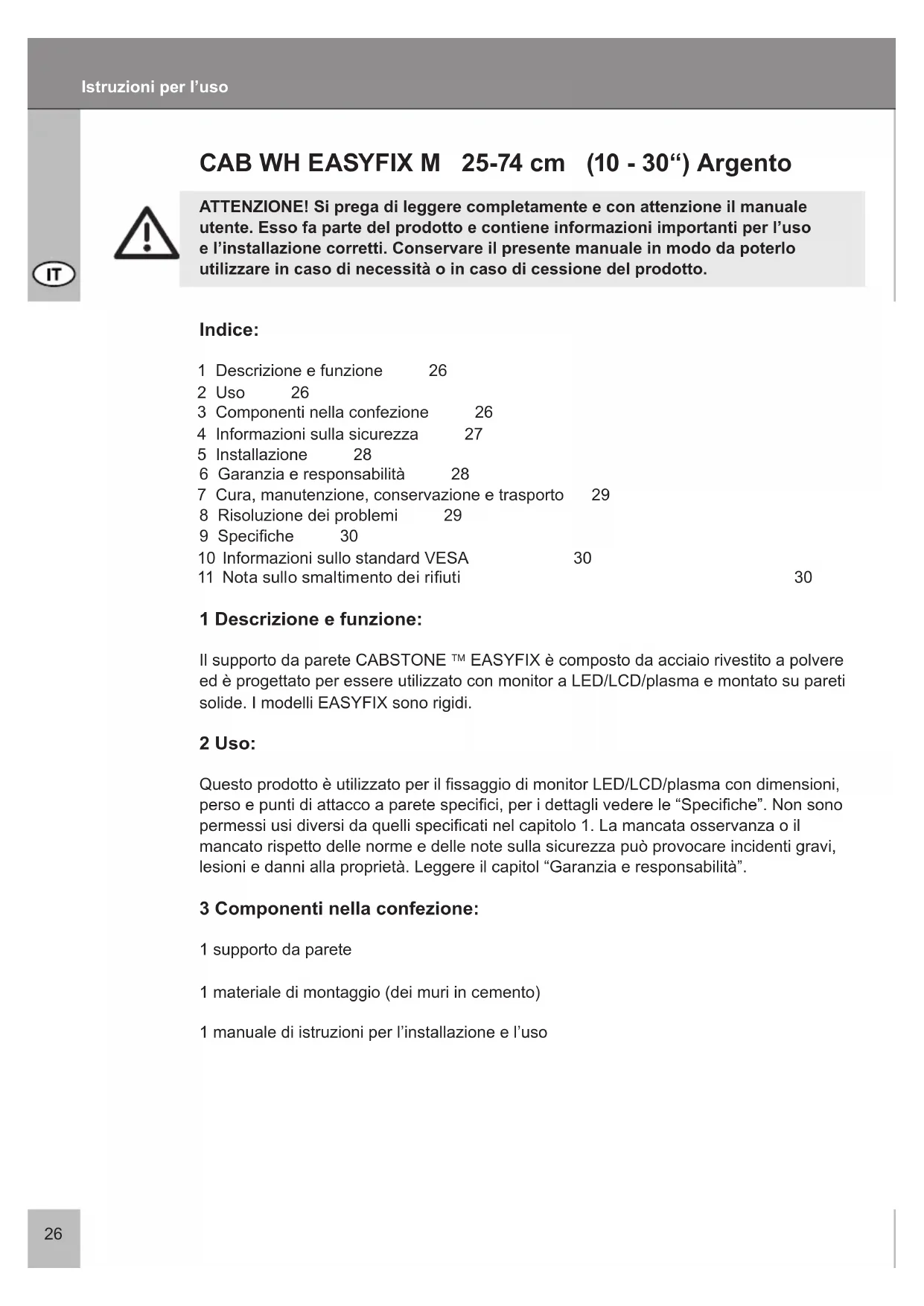

MANUALE UTENTE TV EasyFix M Cabstone

ATTENZIONE! Si prega di leggere completamente e conattenzione il manuale utente. Esso fa parte del prodotto e contiene informazioni importanti per l'uso e l'infallazione corretti. Conservare il presente manuale in modo da poterlo utilizzato in caso di necessità o in caso di cessione del prodotto.

Indices:

1 Descrizione e funzione 26
2 Uso 26
3 Componenti nella confezione 26
4 Informazioni sulla sicurezza 27
5 Installazione 28
6 Garanzia e responsabilità 28
7 Cura, manutenzione, conservazione e trasporto 29
8 Risuzione dei problemi 29
9 Specifiche 30
10 Informazioni sullo standard VESA 30
11 Notas sullo smaltimento dei rifiuti 30

1 Descrizione e funzione:

Il supporto da parete CABSTONE™ EASYFIX è composto da acciaio rivestito a polvere ed è progettato per essere utilizzato con monitor a LED/LCD/plasma e montato su pareti solide. I modelli EASYFIX sono rigidi.

2 Uso:

Questo prodotto è utilizzato per il fissaggio di monitor LED/LCD/plasma con dimensioni, Persons e punti di attacco a parete specifici, per i dettagli videere le "Specifiche". Non sono permessi usi diversi da quelli specificati nel capitolo 1. La mancata osservanza o il mancato rispetto delle norme e delle note sulla sicurezza cui provocare incidenti gravi, lesioni e danni alla proprietà. Leggere il capitol "Garanzia e responsabilità".

3 Componenti nella confazione:

1 supporto da parete
1 materiale di montaggio (dei muri in cemento)
1 manuale di istruzioni per l'installazione e l'uso

4 Informazioni sulla sicurezza:

ATTENZIONE! Solo professionisti addestrati sono autorizzati a ispezionare la parete,及其他ad eseguire l'installazione e la rimozione del prodotto! Inoltre, vi è il rischio di folgorazioni elettriche, ferite e rotture!

• Il prodotto CABSTONE™ non è un giocattolo e non deve essere utilizzato dai bambini poché contiene parti di piccole dimensioni che possono essere ingerite e che possono provocare lesioni alle persone, se non usate in modo appropriato!
• Installare ilsysteme e i dispositivi adesso collegati in modo da evitare lesions alle persono o danniagli oggetti causati da cadute.
• Togliere i materiali di imballaggio, poiché i bambini potrebbero tagliarsi nelle giocano. Inoltre, vi è il rischio di ingestione o inalazione accidentale del materiale isolante.
• Si raccomanda di far eseguire il montaggio a parete solo da tecnici qualificati.
• Per evitare incidenti, è necessario controllare la struttura del muro prima di procedere all'installazione, oppure individuare con attenzione un punto sicuro per l'installazione-Fare attentiona a eventuali cavi elettrici che si trovano all'interno della parete!
• Le pareti devono essere sufficientemente resistenti nel punto dove verrà effettuata l'installazione, in modo da sostenere un peso pari a quello volte il peso dei prodotti audio / video, del supporto e del materiale necessario per l'installazione.
• Si vedaanche il capitolo "Specifiche".
• Il punto di installatione delve poter resistere a terremoti o altre vibrazioni forti.
• Evitare luoghi con temperature elevate o umidità, o luoghi in cui è possibile il contatto con l'acqua. Durante l'installazione NON posizionare mai lo schermo con il lato anteriore a vista, inclinare lo schermo contro una parete o una superficie resistente. Posizionando il monitor sul lato anteriore potrebbe causare danni permanenti!
• Installare solo su pareti verticali. Evitare le superfici inclinate, poichè altri tipi di tensione potrebbero interagire con il materiale.
• Non installare il prodotto in puniti soggetti a vibrazioni o oscillazioni.
• Non modificare o alterare gli accessori! Leggereanche il capitolo "Garanzia e responsabi-lità".Non usare componenti danneggiati.
• Serrare tutte le viti. Non applicare forza eccessiva per evitare di rompere le viti o danneggiare la filettatura.
• I fori praticati nella parete sono visibili ancche dopo aver molto il supporto del dispositivo e ilsystema passacavi. In caso di uso per un lungo periodo di tempo, sulla parete potrebberimanere un alone.
• Non installare il prodotto in punto soggetti a luce solare diretta o a luce intensa. Clò può provocare affaticamento degli occhi quando si guarda lo schermo. Lasciare spazio a sufficientia intorno ai dispositivi di uscita,或者其他 dispositivi audio/video, e intorno a tutto ilsystema per assicurare che la ventilazione sia sufficiente e che ci sa la tolleranza necessaria, e per evitare danni.
• Per il trasporto, fare attenzione ai dettagli nel capitolo "Specifiche", e adottare le misure necessarie per il trasporto.
• Per quesiti, difetti, danni meccanici, malfunzionamenti e altri problemi di funzionamento che non possono essere risolti da但这a guida, contattare il rivenditore per la riparazione o la sostituzione, come descripto nel capitolo „Garanzia e responsabilità". I componenti in dotazioni sono adatti esclusivamente per l'installazione su parete in cemento o pietra. Nel caso una parete con struttura diversa, devono essere utilizzati materiali per l'installazione adeguati. In qualsiasi caso, consultrare uno specialista.
• Osservare la corretta dimensione della filettatura durante l'installazione dello schermo

sul supporto da parete.

5 Installazione:

ATTENZIONE! In funzione del tipo di parete, per i diversi modelli si utilizzato fori differenti! Il disposativo può essere installato e rimioso da parete solo da professionisti autorizzati. Per maggiori informazioni leggere i capitoli "Note sulla sicurezza" e "Risoluzione dei problemi".

Passo 1

Usare la piastra di fissaggio dello schermo e una livella per segnare il centro dei 4 fori da praticare sulla parete. Verificare la presenza di tubi dell'acqua o del gas o della corrente all'interno della parete prima di eseguire i fori. I punti neri nella figuraindicano i punti per l'installazione a parete, non l'installazione del dispositivo.

Passo 2

Inserire 4 viti nei fori praticati, e assicurarsi che tutte le viti siano serrate in modo uniforme e sicuro. Per fissare le viti usare tasselli in plastica adatti a cemento, pietra o muro a intercapedine, disponibili nei negoti specializzati.

Passo 3

Quindi, fissare il supporto da parete al monitor LED/LCD/ plasma, quindi agganciarlo alle viti fissate precedentamente alla parete.

VESA 100x200mm

NOTA: L'installazione è completata. Procedere in senso contrario per lo smontaggio.

6 Garanzia e responsabilità:

• Il fabbricante garantisce il presente dispositivo per 2 anni.
• Poiché il fabbricante non ha alcuna influenza sul tipo di parete e sull'installazione del relativo kit di installazionione, la garanzia del prodotto si applica solo al kit di installmente.
• In caso di guasto o danni rilevati sul dispositivo, contattare il rivenditore e presentare lo scontrino o la fattura quale prova di acquisso, se necessario. Il rivendito re riparere il guasto sulippo, oppure inviera il dispositivo al fabbricante. La descrizione degli eventuali guasti cui si amplificare il lavoro dei nostri tecnici, solo in quello caso è possibi le garantire che i guasti si verifichino di rado e riparati in modoCERT!
• In caso di impossibilità di contattare il rivenditore, èanche possibile contattarci diretta.
  mente.

• Il fabbricante non è responsabile di danni alle persone o alle proprieta derivanti da installazione o utilizzo improprio non contemplato alla presente guida. Ciò comprende, a titolo esemplificativo ma non escludivo, qualsiasi alterazione o modifica del prodotto e degli accessori.

• Qualsiasi uso diverso da quando descripto nel manuale utente non è permesso, e può decadere la garanzia e le eventuali respon-sabilità.

• Il fabbricante si riserva il diritto di correggere eventuali errorsi di stampa, di apportare modifiche al dispositivo, alla confezione o al manuale utente.

7 Cura, manutenzione, conservazione e trasporto:

• Usare un panno asciuto per pulire il prodotto, o usare un panno leggermente inumidito per eventuali macchie resistenti. Fare attenzione a cavi sotto tensione del dispositivo durante le pulizia! Togliere il cavo alla presa di corrente prima della pulizia!
• Fare attentione a non rinanere impigliati nel dispositivo orientabile quando si muovono le parti del dispositivo!

ATTENZIONE! Vi è il rischio di folgorazione elettrica e lesions!

• Verificare che intorno allo schermo ci sia spazio a sufficientia per garantire una ventilazione adeguata, e controllare la tolleranza delsystema, se necessario.
• Controllare con regolarità se tutti i bulloni e le parti fissate sono ben serrate, in caso contrario serrarle di nuovo. Questa situazione può determinate da movimenti frequenti.
• Evitare luoghi con temperature, umidità elevate, o luoghi che possono divertare umidianche durante la cura, manutenzione, conservazione e trasporto.
• I fori praticati nella parete sono visibilianche dopo aver molto il dispositorio e il kit per l'installazione a parete. In caso di uso per un lungo periodo di tempo, sulla parete potrebbe rinanere un alone.
• Per l'imballaggio durante il trasporto fare attenzione ai symboli della sicurezza.

8 Risoluzione dei problemi:

Problema

Come si può verificare la qualità della parete?

Soluzione

Controllare lo spessore della parete e i materiali presenti al di sotto dell'intonaco e della carta da parati. Rivolgersi a professionisti addestrati.

Contrassegni

I carichi utili per gli spazi abitati sono riportati nelle varie norme quali la DIN 1055 d EN 594.

Quali fori devono essere praticati?

Leggere i capitoli "Componenti della confezione" e "Installazione".

I fori sono segnalati nelle immagini.

É dificile allineare il supporto da parete.

Leggere il Capitolo 5.
Controllare tutti gli elementi fissati e consulta re il rivenditore, se necessario.

Altredomande:

Contattarci.

Recapiti - copertina

9 Specifiche:

Modello 51925
Dimensioni schermo 250 - 740 mm, 10" - 30"
carico max. 30 kg
Peso 0,5 kg
Dimensioni 215 x 115 x 18 mm
Diametro fori VESA 50 x 50 mm
	75 x 75 mm
	100 x 100 mm
	100 x 200 mm
Distanza da parete 18 mm
Angolo di inclinazione -
Angolo di rotazione -

10 Informazioni sullo standard VESA:

Per poter armonizzare gli accessori per il fissaggio di monitor, TV, supporti e supporti da parete in modo semplice, VESA (Video Electronic Standard Organization -

Organizazione per la standardizzazione video elettronici) ha definito 3 standard per le applicazioni indicate sopra. Usando lo standard VESA specificato per il proprio schermo, oppure da manuale utente, e le specifiche nel capitolo 9 del presente manuale è possibile definire i possibili punti di attacco. Certi modelli offrono moltissime possibilità di fissaggio. (p.e. 300 × 300 mm per Sony TVs).

Classe VESA Distanza fori per il fissaggio dei monitor

MIS-D: 75 × 75, o 100 × 100 ~mm

MIS-E: 200 × 100 , o 200 × 200 ~mm

MIS-F: 400 × 200, 400 × 400, 600 × 200,

600× 400 ,o 800× 400mm

11 Notasullosmaltimento del rifiuti:

Questo prodotto non deve essere smaltito con i rifiuti domestici. Al termine della vita utile del dispositivo lo consegni nei puniti di raccolta pubblici per questo scopo, oppure presso il punto vendita. I dettagli relative allo smaltimento sono determinati dalle leggi federali in materia. I materiali che sono potenzialmente riciclabili vengono immessi nel ciclo di lavorazione dei materiali riciclati per poterne ricavare nuove materie prime. I seguenti materiali riciclabili sono raccolti presso i puniti di raccolta locali:

• Vetro di scarto, plastica, scarti metallici, lastre in metallo e altri ancorta.

Questo tipo di riciclaggio delle apparecchia-ture scartate contribuisce in modo significativo alla protezione del nostro ambiente.

CAB WH EASYFIX M 25-74 cm (10 - 30") Silver
