Produkttyp	Wandhalterung für Flachbildschirme
Marke	Cabstone
Modell	TV EasyFix M
Kompatible Bildschirmgröße	250 - 740 mm (10" - 30")
Maximale Belastung	30 kg
Gewicht der Halterung	0,5 kg
Abmessungen (L x B x H)	215 x 115 x 18 mm
Kompatible VESA-Normen	50x50, 75x75, 100x100, 100x200 mm
Abstand zur Wand	18 mm
Neigungswinkel	0° (fest)
Drehwinkel	0° (fest)
Material	Pulverbeschichteter widerstandsfähiger Stahl
Verwendungszweck	Befestigung von LED-/LCD-/Plasma-Bildschirmen an Vollwänden
Packungsinhalt	1 Wandhalterung, Montagematerial für Beton, Anleitung
Montageart	Vertikale Wand, durch Bohren und Dübeln
Wartung und Reinigung	Trockenes oder leicht feuchtes Tuch, vor Reinigung Netzstecker ziehen
Fehlerbehebung	Befestigungen überprüfen, Händler kontaktieren
Garantie	2 Jahre
Ursprungsland	Nicht angegeben, aber europäische Marke

Häufig gestellte Fragen - TV EasyFix M Cabstone

Welche Wandtypen sind mit der Cabstone TV EasyFix M Halterung kompatibel?

Die Halterung ist für die Montage an einer Vollwand aus Stein oder Beton ausgelegt. Für andere Strukturen (Hohlziegel, Gipskarton) ist die Verwendung geeigneter Dübel und die Rücksprache mit einem Fachmann unerlässlich.

Was ist das maximale Gewicht, das diese Wandhalterung tragen kann?

Die maximale Belastung beträgt 30 kg. Stellen Sie sicher, dass die Wand mindestens das Vierfache dieses Gesamtgewichts (Bildschirm + Halterung) tragen kann.

Welche VESA-Normen sind mit dem TV EasyFix M kompatibel?

Die kompatiblen VESA-Normen sind: 50x50 mm, 75x75 mm, 100x100 mm und 100x200 mm. Überprüfen Sie die Befestigungslöcher auf der Rückseite Ihres Bildschirms.

Wie installiere ich die Cabstone Wandhalterung?

1. Markieren Sie die 4 zu bohrenden Löcher mit der Halteplatte und einer Wasserwaage. 2. Überprüfen Sie, ob keine Kabel oder Leitungen in der Wand sind. 3. Bohren Sie und setzen Sie Dübel ein (für Beton enthalten). 4. Schrauben Sie die 4 Schrauben in die Dübel. 5. Befestigen Sie die Halterung am Bildschirm und hängen Sie den Bildschirm dann an die Wandschrauben. Zum Abbau in umgekehrter Reihenfolge vorgehen.

Ermöglicht diese Halterung eine Neigung oder Drehung des Bildschirms?

Nein, der TV EasyFix M ist eine feste Halterung. Neigungs- und Drehwinkel betragen 0°. Der Bildschirm bleibt parallel zur Wand in einem Abstand von 18 mm.

Welche Bildschirme kann ich mit dieser Halterung verwenden?

Diese Halterung eignet sich für LED-/LCD-/Plasma-Bildschirme mit einer Größe von 10 bis 30 Zoll (Diagonale 250-740 mm) und einem Gewicht von bis zu 30 kg. Sie muss die angegebenen VESA-Normen erfüllen.

Wie pflege ich die Wandhalterung?

Reinigen Sie mit einem trockenen oder leicht feuchten Baumwolltuch. Bei hartnäckigen Flecken verwenden Sie ein feuchtes Tuch. Trennen Sie vor der Reinigung immer die Stromkabel. Überprüfen Sie regelmäßig, ob alle Schrauben fest angezogen sind.

Was tun, wenn mein Bildschirm nicht richtig hält oder die Halterung locker erscheint?

Überprüfen Sie zunächst, ob alle Schrauben richtig festgezogen sind. Wenn das Problem weiterhin besteht, könnte die Wand nicht stark genug sein oder die Dübel ungeeignet sein. Kontaktieren Sie einen qualifizierten Fachmann, um die Installation zu überprüfen. Bei einem Defekt der Halterung wenden Sie sich innerhalb der Garantiezeit an Ihren Händler.

Wird diese Halterung mit Montagematerial für alle Wandtypen geliefert?

Die Packung enthält Montagematerial nur für Betonwände. Für andere Wandtypen (Ziegel, Gipskarton) müssen Sie separat geeignete Dübel kaufen. Konsultieren Sie immer einen Fachmann.

Gibt es Sicherheitsvorkehrungen, die bei der Installation zu beachten sind?

Ja, hier die wichtigsten: 1. Nur qualifizierte Fachleute sollten die Halterung installieren oder demontieren. 2. Stellen Sie sicher, dass die Wand das 4-fache des Gesamtgewichts tragen kann. 3. Vermeiden Sie Bereiche mit hoher Luftfeuchtigkeit, Hitze oder Vibrationen. 4. Legen Sie den Bildschirm während der Installation niemals mit der Vorderseite nach unten. 5. Verwenden Sie eine Wasserwaage für die richtige Ausrichtung. 6. Beachten Sie die maximalen Belastungen.

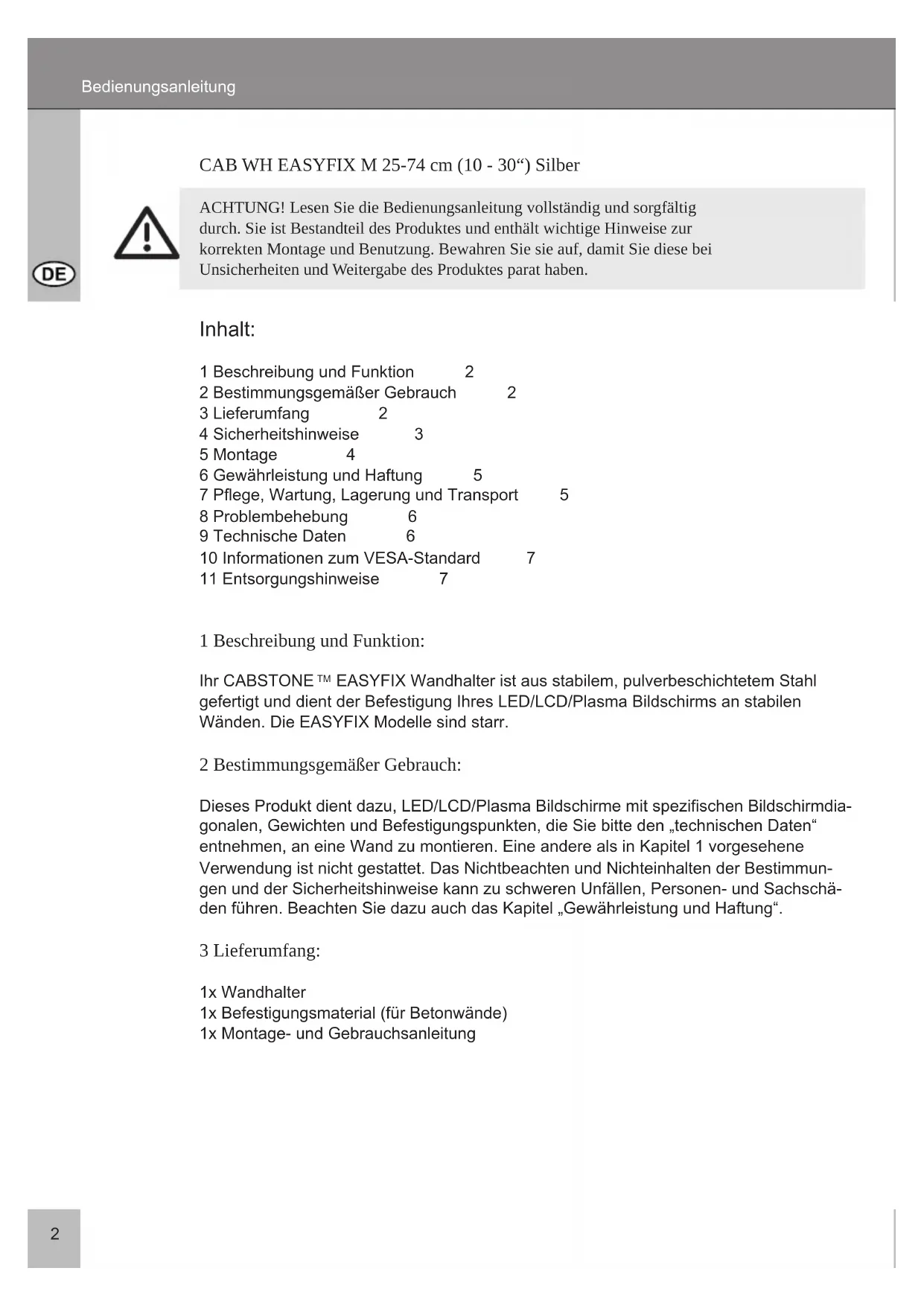

BEDIENUNGSANLEITUNG TV EasyFix M Cabstone

ACHTUNG! Lesen Sie die Bedienungsanleitung vollständig und sorgfältig durch. Sie ist Bestandteil des Produktes und enthalt wichtige Hinweise zur korrekten Montage und Benutzung. Bewahren Sie sie auf, damit Sie diese bei Unsicherheiten und Weitergabe des Produktes parat haben.

Inhalt:

1 Beschreibung und Funktion 2
2 Bestimmungsgemäßer Gebrauch 2
3 Lieferumfang 2
4 Sicherheitshinweise 3
5 Montage 4
6 Gewährleistung und Haftung 5
7 Pflege, Wartung, Lagerung und Transport 5
8 Problembehebung 6
9 Technische Daten 6
10 Informationen zum VESA-Standard 7
11 Entsorgungshinweise 7

1 Beschreibung und Funktion:

Ihr CABSTONE™ EASYFIX Wandhalter ist aus stabilem, pulverbeschiedetem Stahl gefertigt und dient der Befestigung Ihres LED/LCD/Plasma Bildschirms an stabilen Wänden. Die EASYFIX Modelle sind starr.

2 Bestimmungsgemäßer Gebrauch:

Dieses Produkt dient dazu, LED/LCD/Plasma Bildschirme mit spezifischen Bildschirmdiagonalen, Gewichten und Befestigungspunkten, die Sieitte den „technischen Daten“ entnehmen, an eine Wand zu montieren. Eine andere als in Kapitel 1 vorgesehene Verwendung ist nicht gestattet. Das Nichtbeachten und Nichteinalten der Bestimmungen und der Sicherheitshinweise kann zu schweren Unfälle, Personen- und Sachsäden führen. Beachten Sie dazu auch das Kapitel „Gewährleistung und Haftung".

3 Lieferumfang:

1x Wandhalter
1x Befestigungsmaterial (fur Betonwände)
1x Montage- und Gebrauchsanleitung

4 Sicherheitseinweise:

ACHTUNG! Die Wandprüfung sowie die Montage und Demontage des Produkts darf nur durch ausgebildetes Fachpersonal erfolgen! Es besteht u. a. Stromschlag-, Quetsch- und Absturzgefahr!

• Ihr CABSTONE™ Produkt ist kein Spielzeug und gehört nicht in Kinderhände, weil zerbrechliche, keine und verschluckbare Teile enthalten sind, die bei unsachgemäßem Gebrauch Personen schädigen können!
  -ittebringenSiedasystemunddiedaranbefestigtenGeratesoan,dasskeine PersonenoderSachenz.B.durchHerabsturzenverletztoderbeschadigtwerden konnen.
• Lassen Sie Verpackungsmaterial nicht einfach liegen, da sich spielende Kinder daran schreiben können. Weiterhin besteht die Gefahr des Verschluckens und Einat mens von Kleinmaterial und Dammaterial.
• Wir empfehlen die Wandmontage nur von qualifizierten Fachkräften ausführten zu halten.
• Um Unfälle zu vermeiden, ist es notwendig vor der Installation die Wandstruktur zu überprüfen bzw. sorgfältig eine sichere Stelle zur Montage auszuwahlen. Achten Sie hierbei auf in der Wand liegende, stromführung Kabel oder andere Leitungen und beschädigen Sie diese nicht!
  Die Wand muss an der Montagestelle stark genug sein um ein Gewicht von mindestens dem Vierfachen des Gesamtgewichtes des Produktes, der Audio-/Videogeräte, der Halter und des Montagematerials zu,tragen.
• Lesen Sie hierzu auch das Kapitel „technische Daten".
• Der Montageort muss in der Lage sein, Erdbehen oder sonstigen starken Erschüttungen standzuhalten.
• Vermeiden Sie Stellen mit hohen Temperaturen oder Feuchtigkeit, bzw. Stellen, die mit Wasser in Berührung kommt konnen.
• Legen Sie bei der Montage den Bildschirm NIEMALS auf die Frontseite, lehnen Sie den Bildschirm gegen eine Wand oder eine stabile Fläche. Das Hinlegen auf die Frontseite des Bildschirms könnte einen permanenten Schaden verursachen!
• Installieren Sie das Produkt nicht in der Höhe von Klimaanlagenöffnungen oder an einer Stelle, an der es übermöig viel Staub oder Rauch gibt.
• Montieren Sie es nur an einer vertikalen Wand. Vermeiden Sie schräge Oberflächen, weil dann andere Zugbelastungen auf das Material einwirken können.
• Installieren Sie das Produkt nicht an Stellen, an denen es Erschüttungen oder Schwingungen ausgesetzt ist.
• Modifizieren und ändern Sie weder das Produkt noch Zubehörteile! Beachten Sie dazu auch das Kapitel „Gewährleistung und Haftung". Verwenden Sie keine beschädigten Teile.
• Ziehen Sie alle Schrauben fest. Wenden Sie aber nicht zu viel Kraft an, um das Brechen der Schrauben und Überdrehen der Gewinde zu vermeiden.
• Die Bohrungen bleiben an der Wand sightbar, wenn der Wandhalter und dessen Zubehör halten werden. Nach längerem Gebrauch kann ein Fleck an der Wand zureichbleiben.

• Installieren Sie das Produkt nicht an Stellen mit direkter Sonneneinstrahlung, bzw. starkem Licht. Dies fordert beim Anschauen der Bildschirmanzeige das Ermüden der Augen. Halten Sie um die Ausgabe-, sowie Audio-/Videogeräte und um das gesamte System ausreichend Freiraum um eine gute Belüftung und Freigängigkeit zu gewähr leisten und Beschädigungen zu vermeiden.

• Achten Sie beim Transport auf die im Kapitel „technischen Daten“ gelisteten Angaben und treffen Sie geeignete Transportmaßnahmen.

• Bei Fragen, Defekten, mechanischen Beschädigungen, Störungen und anderen nicht durch diese Anleitung behebbaren Funktionsproblemen, wenden Sie sich an ihren Handler zur Reparatur oder zum Austausch wie in Kapitel „Gewährleistung und Haftung" beschrieben.
• Beachten Sie den maximalen Traglasten im Kapitel „technischen Daten".
  -itte beachten Sie auch die Nutzungsbedingungen im Kapitel „bestimmungsgemäßer Gebrauch".
• Die mitgelieferten Komponenten sind ausschließlich für eine Montage an einer massiven Stein- und Betonwand geeignet. Soltte die Beschaffenheit ihrer Wand abweichen, müssen Sie entsprechendes Montagematerial benutzen. Ziehen Sie in jeder Fall eine Fachkraft zu Rate.
• Achten Sie bei der Montage des Bildschirms an den Wandhalter unbedingt auf die passende Gewindestärke.

5 Montage:

ACHTUNG! Die Montage und Demontage dart nur durch geschultes Fachpersonal erfolgen. Weiterführende Informationen finden Sie im Kapitel „Sicherheitshinweise" und „Problembehebung".

Schritt 1 Markieren Sie mit Hilfe der Bildschirmhalteplatte und einer Wasserwaage 4 Bohrlicher mittig an der Wand. Prufen Sie vor der Bohrung, ob sich Wasser-, Gas- oder Stromleitungen hinter der Wand befinden! Die schwarzen Punkte in den Darstellungen zeigen die Punkte fur die Wand-, nicht die Gerätemontage.
Schritt 2 Drehen Sie 4 Schrauben in die markierten Bohrlocher und kontrollieren Sie, dass alle Schrauben gleichmäßig und fest angeschraubt sind. Bei Beton-, Stein- und Hohlraumwänden benutzen Sieitte zusätzlich entsprechende, im Fachhandel erhältliche Dubel zur Befestigung der Schrauben.
Schritt 3 Befestigen Sie nun die Wandhalterung an ihren LED/LCD/ Plasma Bildschirm und hangen Sie diesen an die vorher in der Wand befestigten Schrauben.

HINWEIS: Die Montage ist beendet. Zur Demontage gehen Sie in rückwärftiger Reihenfolge vor.

VESA 100x200mm

6 Gewährleistung und Haftung:

• Da der Hersteller keinen Einfluss auf den Wandtyp und die Installation des Wandmont agesets hat,deckt die Garantie des Produkts nur das Montageset selbst ab.
• Falls ein Fehler oder Defekt an Ihr Gemäß festgestellt werden sollen, wenden Sie sich bereits an ihren Fachhändler und zeigen Sie ggf. ihre Quittung oder Rechnung als Kaufnachweis vor. Ihr Handler wird den Fehler entweder vor Ort beheben, oder das Gerät an den Hersteller weiterleiten. Sie erleichtern unseren Technikern ihre Arbeit sehr, wenn Sie eventuelle Fehler ausfuhrlich beschreiben – nur dann haben Sie Gewähr, dass auch setzen auftretende Fehler mit Sicherheit gefunden und beseitigt werden!
• Sollte Ihr Handlernicht erreichbar sein, konnen Sie uns auch direkt kontaktieren.
• Der Hersteller haftet nicht für Personen- oder Sachschäden, die durch unsachgemäß Installation oder Bedienung, die nicht in dieser Anleitung beschreiben sind, entwickeln sind. Dazu zählt u. a. jegliche Änderung und Modifikation des Produktes und seines Zubehörs.
• Ein anderer als in dieser Betriebsanleitung beschriebener Einsatz ist unzulässig und führt zu Gewährleistungsverlust, Garantieverlust und Haftungsausschluss.
• Druckfehler und Änderungen an Gerät, Verpackung oder Anleitung behalten wir uns vor.

7 Pflege, Wartung, Lagerung und Transport:

• Reinigen Sie Ihr Produkt mit einem trockenen oder bei starker Verschmutzung mit einem leicht angefeuchteten Leinentuch. Achten Sie hierbei unbedingt auf die stromfuhrenden Leitungen Ihres Gerätes! Ziehen Sie vorher den Netzstecker!
• Achten Sie beim Schwenken der Geräteile darauf, dass Sie keine Körperteile in den Schwenkvorrichtungen einklommen!

ACHTUNG! Es besteht Stromschlag- und Quetschgefahr!

• Halten Sie um das Anzeigegerät ausreichend Freiraum, um eine ausreichende Belüfung zu gewährleisten und prufen Sie bei Bedarf die Freigungkeit des Systems.
• Kontrollieren Sie regelmäßige alle Befestigungen und Schrauben auf festen Sitz undziehen Sie diese bei Lockerung wieder fest. Dies kann z.B. bei früfigem Bewegen eintreten.
• Vermeiden Sie Stellen mit hohen Temperatures, Feuchtigkeit, bzw. Stellen, die nass werden können, auch bei Pflege, Wartung, Lagerung und Transport.
• Die Bohrungen bleiben an der Wand sightbar, wenn das Gerät und das Wandmontageset entfernt werden. Nach längerem Gebrauch kann ein Fleck an der Wand zurückbleiben.
• Achten Sie beim Transport auf die Sicherheitszeichen auf der Verpackung.

8 Problembehebung:

Problem	Maßnahme	Kennzeichnung
Wie kann die Wandqualität getest werden?	Prüfen Sie die Wandstar-ke und das Material unter Putz und Tapeten.	Verkehrsrasten für Wohnräume finden Sie z.B. in Normen wie DIN 1055 und EN 594.
	Ziehen Sie ausgebildetes Fachpersonal zu Rate.
Welche Löscher müssen geobhrt werden?	Bitte lesen Sie hierzu Kapitel das Lieferumfang und Montage.	Die Löscher sind durch Skizzen gekennzeichnet.
	Lassen Sie sich von einer zweiten Person halten und beachten Sie die „Sicherheitshinweis"!
Andere Fragen:	Prüfen Sie alle Befestigungen. und konsultieren Sie ggf. ihren Handl. Kontaktieren Sie uns.	Kontaktdaten stehen auf der Rückseite.

9 Technische Daten:

Modell 51925
Bildschirmdiagonale 250 - 740 mm, 10" - 30"
max. Traglast 30 kg
Gewicht 0,5 kg
Maße 215 x 115 x 18 mm
VESA 50 x 50 mm
	75 x 75 mm
	100 x 100 mm
	100 x 200 mm
Wandabstand 18 mm
Neigungswinkel -
Schwenkwinkel -

10 Informationen zum VESA-Standard:

Um die Befestigungsmöglichkeiten von Monitoren, TV-Geräten und deren Ständer und Wandhalter benutzerfreundlich zu vereinheitlichen, hat die VESA (Video Electronic Standard Organisation) für die oben genannten Anwendungen 3 Standards festgelegt. Mit Hilfe des auf Ihr dem Anzeigegerät oder in dessen Betriebsanleitung stehenden jeweiligen VESA-Standards und den technischen Daten in dieser Anleitung können Sie die möglichen Befestigungspunkte definierten. Einige Modelle halten eine stufenlose, individuelle Befestigung zu.(z.B. 300 x 300mm für Sony TVs).

VESA Klasse Befestigungsslochabstand von Monitoren

MIS-D: 75 × 75 oder 100 × 100 ~mm

MIS-E: 200 × 100 oder 200 × 200 ~mm

MIS-F: 400 × 200, 400 × 400, 600 × 200,

600× 400 oder 800× 400mm

11 Entsorgungshinweise:

Dieses Produkt führt nicht in den Hausmüll.itte geben Sie Ihr Gerät am Ende seiner Lebensdauer an die dafür eingerichteten, öffentlichen Sammelstellen oder an die Verkaufsstelle kostenlos zurück. Einzelheiten zur Entsorgung regelt das jeweilige Landesrecht. Wertstoffe werden dem Recyclingkreislauf zugeführht, um darauf neue Rohstoffe zu gewinnen. Folgende Wertstoffe werden in kommunalen Sammelstellen gesammelt:

• Altglas, Kunststoffe, Altmetalle, Bleche uvm.

Mit dieser Art der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.

CAB WH EASYFIX M 25-74 cm (10 - 30") Silver
