TV EasyFix M - Fäste för platt skärm Cabstone - Gratis bruksanvisning och manual

BRUKSANVISNING TV EasyFix M Cabstone

WARNING! Läsigen brauksanvisingen fullständigt och noggrant. Den är en del avprodukten och innehäller viktig information für korrekt installation och användning. Spara denna guide für att har den tillganglig nar det uppstår osäkerhet eller omprodukten vidarebefordras.

Inneháll:

1 Beskrivning och Funktion 32
2 Avsedd användning 32
3 Paketets delar 32
4 Notering om sakerhet 33
5 Installation 34
6 Garanti och Ansvar 34
7 Vard, underhäll, lagring och transport 35
8 Felsökning 35
9 Specifikationer 36
10 Information on VESA standard 36
11 Notering om avyttring 36

1 Beskrivning och Funktion:

Din CABSTONE™ EASYFIX vaggkonsol ar tillverkad av stark, pulverlackerad stål och ar konstruerad for att montera din LED/LCD/plasmaskärm på solida vaggar. EASYFIX modeller ar stadiga.

2 Avsedd användning:

Denna produit används für att montera LED/LCD/plasmaskärmar med spefika skärmstorlekar, vikt och monteringspunkter på vagg, se "Specificationer" für detailjer. Alla annan användning an vad som specificeras i kapitel 1 ar inte tillaten. Om inte bestämelser och noteringar observeras eller följs kan det leda till allvarliga olyckor, personskador samt även skador på egendom. Läs kapitlet "Garanti och ansvar".

3 Paketets delar:

1x Vaggkonsol
1x Monteringsmaterial (För mur av belong)
1x Instruktioner for installation och användning

4 Notering om sakerhet:

WARNING! Endast utbildade yrkesman ar behöriga att inspektera vöggen damit installerera och ta bortprodukten! Bland annat finns risken for elektriska stötar, blåmärken och krossning!

• Din CABSTONE™ produit ar ingen leksak och ar inte avsedd für barn eftersom den innehäller små delar vilka kan sväljas och kan orsaka skador om den används felaktigt!
• Installera systemet och encheterna som monteras på att sändant satt att personer inte skadas eller att foremål skadas genom att falla ned.
• Ta bort allt forpackningsmaterial aftersom barn kan skära sig på dessa underlek. Vidare finns risken att engängs- och isoleringsmaterial kan sväljas eller inandas.
• Vi rekommenderar att vagginstallationen endast utfors av kvalificerad tekniker.
• For att undvika olyckor ar det nödvändigt att undersöka vöggen innan installationen aller att noggrant leta after en saker plats for installationen. Se upp für strömfürande kablar som finns i vöggen!
• Väggen måste vara tillräckligt stark)d installationen ska ske att den klarar minst fyraganger den totala vikten forprodukten, ljud-/videoenheter, konsolen och installationsmate rialet.
  Lås ochså genom kapitlet "Specificationer".
• Platsen für installationen maste klara att stä emot jordbävningar och andra starka vibrationer.
• Undvik platser med höga temperaturer eller fuktighet eller platser som kan komma i kontakt med vatten.
• Placera ALDRIG skärmen på dess frontsida under installationen, luta skärmen mot en vagg eller en stadig yta. Placering av skärmen på dess fronsida kan orsaka permanenta skador!
• Installera endast på en vertikal vagg. Undvik lutande ytor eftersom andra dragpåkännin gar kan paverka materialet.
• Installera inte Produkten på platser som utsats for vibrationer aller svängningar.
• Modificera inte eller äandra nagot tillbehör! Se också till att lasa kapitlet "Garanti och ansvar". Vidrör inte nagra skadade delar.
• Dra at alla skruvar. Använd inte for mycket kraft für att undvika att skruvarna brister och slirar i gängorna.
• Borrhalen i vöggen ar fortfarande synliga after attenhetskonsolen och kabelhanterings-systemet tagits bort. Efter lang användning kan en fläck blk kvar pa vöggen.
• Installerainteproduktenpapatlatser somutsatsfordirekt soljusller starkt lus.Detta kommer attoka trottheten i ogonen vid tittande pa skarmen.Lamna tillrackligtmed utrymme runt utmatningsenhetermaamt jud-/videoenhetermaoch runhtela systemet for att garantera tillrackligtmed ventilation och sakerhetsmarginal for att undvika skador.
• Under transport, följ detaljerna som listedas i kapitlet "Specificationer" och vidtag atgården lämpliga for transport.
• För fragor, defekter, mekaniska skador, Funktionsfel och andra Funktionella problem som inte kan Lossas med hjälp avenna guide, kontakta din Återförsäljare for reparation aller utbyta sāsom beskrivs i kapitlet "garanti och ansvar".
• Uppmärksamma den maximala belastningen som listed i kapitlet "Specificationer".
• Observera ochså anecdarvillkoren som beskrivs i kapitlet "Avsedd användning".

• De medfoljande komponenterna ar endast lampliga for installation på en fast sten-ller belongvagg. Om materialet i vaggen ar nagot annat maste motsvarande installationsma terial anvandas. Under alla forhällanden rådfraga en specialist.

• Se till att använda korrekt gangstorlek under installationen av skärmen på vaggkonsolen.

5 Installation:

WARNING! Beroende på vaggtyp används olika hal För olika modeller! Endast utbildade professionella yrkesarbetare är behöriga att installerera,enheten på vagggen och att ta bort den)därifran. Forytterligare information las kapitlet "Noteringar om sakerhet" och"Felsökning".

Steg 1

Använd skärmens spännbricka och att vattenpass für att markera centrum für den fyra halen som skall borras i viggen. Kontrollera om det finns vatten- aller gasledninger erller elledninger i viggen innan du borrar! De svarta punkterna i figurerna indikerar punkter for vigginstallation, inte enchetsinstallationen.

Steg 2

Skruva in fyra skruvar i de markerade borrhalen och se till att alla skruvar ar jamnt atdragna och sitter fast. Anvand plugg som finns att kopa i specialaffarer och som ar lampliga for belong, sten- och halmurvgggar for att fasta skruvara.

Steg 3

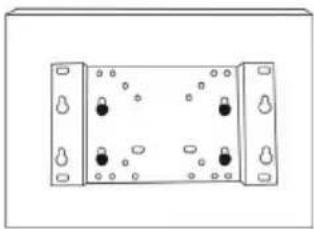

Montera nu vaggkonsolen pa din LED/LCD/plasmaskarm och haka fast den pa skruvarna som tidigare skuvats fast i vaggen.

VESA 100x200mm

ANMÄRKNING:

Installationen ar fardig. Genomfor ovanstäende i motsatt ordning for att demontera.

6 Garanti och Ansvar:

• Tillverkaren lämnar garanti fürenna nya enchet under 2 År.
• Eftersom tillverkaren inte kan påverka vaggtyp och installationen av vagginstallati onssatsen gäller garantin forprodukten endast installationssatsen.
• Om nagot fel aller skada upptäcks på din enhet, kontakta din Återförsäljare och ta med ditt kvitto aller faktura som bevis på inköp om sö behövs. Din Återförsäljarekommen att reparera felet antingen på plats aller skicka encheten till tillverkaren. Du kan underlätta for vara tekniker genom att beskriva ditt eventuella fel i detalj - endast dā kan du garanteras att felet som uppstår sallankommen att hittas och sakert repareras.
• Om din áterförsäljare inte kan kontaktas kan du kontakta oss direkt.
• Tillverkaren ar inte ansvarig for skador på personer eller egendom som orsakas av felaktig installation eller hantering som inte beskrivits ienna guide. Detta inkluderan bland annat alla andringar och modifikationner avprodukten och dess tillbehör.
  All annan anvandning an den som beskrivs inenna bruksanvising ar inte tillaten och

kan gora att garantin forloras och friskrivning fran ansvar.

• Vi forbehaller var ratt mot tryckfel och andringar av encheten, forpackningen och braksanvisningen.

7 Vård, underhäll, lagring och transport:

• Använd ett tort linnetyg for att rengöraprodukten aller använd en lätt fuktad trasa für svära fläckar. Se upp für strömfürande kablar på din enchet under rengöringen! Dra ur kontakten före rengöringen!
• Se till att inte nàgon kroppsdel kläms i den svängande encheten nar enchetens delar svängs runt!

WARNING! Bland annat finns risken for elektriska stötar och blåmärken!

• Se till att det finns tillräcklig med utrémme runt skärmen für att garantera tillräcklig ventilation och kontrollera spelrummet För systemet om sö behövs.
• Kontrolera regelbundet att alla tillsatser och skruvar sitter fast och dra Åt dem igen om de År sösa. Detta kan orsakas av exemplpelvis regelbundna Förflyttningar.
• Undvik platser med hoga temperaturer, fuktigkeit aller platser som kan bli vata, även under vård, unterhäll, lagring och transport.
• Borrhalen i vöggen ar fortfarande synliga after att encheten och vägginstallationsssat-sen tagits bort. Efter lang användning kan en flack blk kvar pa vöggen.
  Följ sakerhetssymbolerna på forpacknin- gen under transport.

8 Felsökning:

Problem

Hur kontrolleras vaggens kvalitet?

Vilka hal maste borras?

Vaggkonsolen ar svar att rikta in.

andra frägor:

Atgard

Kontrollera vaggtjockleken och materialet bakom gips och tapeter. Rådfraga utbildade proffs.

Läs kapitlet "Förpacknängens delar" och Installation".

Be en andra person om hjalp och observera "Noteringar om sakerhet! LAs kapitel 5. Kontrollera alla tillsatser och kontakta din aterforsaljare om sa behoys.

Kontakta oss.

Märkning

Rörlig belastning for boytor listedexempelvis i standar-der sasom DIN 1055 och EN 594.

Hålen ar markerade på ritningen.

Kontaktdetaljer -omslaget

9 Specificationer:

Modell 51925
Skärnstorlek 250 - 740 mm, 10" - 30"
max. belastning 30 kg
Vikt 0,5 kg
Mätt 215 x 115 x 18 mm
VESA håldiameter 50 x 50 mm
	75 x 75 mm
	100 x 100 mm
	100 x 200 mm
Väggavständ 18 mm
Lutningsvinkel -
Vridningsvinkel -

For att harmonisera monteringsalternativ for monitorer, TV-enheter och deras ställninger och vaggkonsoler på att användarvänigt satt definierar, VESA (Video Electronic Standard Organization) 3 standarder for användningen som namns oven. Genom att använda relevant VESA standard som specificeras på skärmenheten aller i dess bruksanvisning och specifikationerna ienna guide kan du definiera möjiga monteringspunktter. Vissa Modellerna tillater en steglost varierbar individuell montering. (til exempel 300× 300mm for Sony TVs).

VESA klass Hålavständ for montering av monitorer

MIS-D: 75 × 75 eller 100 × 100 ~mm

MIS-E: 200 × 100 eller 200 × 200 ~mm

MIS-F: 400 × 200, 400 × 400, 600 × 200, 600 × 400

eller 800× 400mm

11 Notering om avyttring:

Denna produit fär inte kastas i den vanliga hushållssoporna. Återlämna din enhet utan kostnad vid slutet av dess livslängd på en Återvinningsstation som skapats for detta syfte eller på försäljningsstätlet. Detaljer for avyttring regleras i relevanta lagar.

Återvinningsbart material overfors till Återvinning for att bli nytt rámaterial. Följande Återvinningsbart material samlas in på lokala insamlingsplatser:

• Avfallsglas, plast, avfallsmetall, metall med mera.

Denna typ av atervinning av forbrukad utrusting bidrar betydligt till skydd av naturen.
