MANUALE UTENTE LE40A4577C1DXXC SAMSUNG
Component TV, Ext.1, Ext.2, AV HDMI 1, 2, 3 TV, Ext.1, Ext.2, AV PC TV, Ext.1, Ext.2, AV Source
Composant TV, Ext.1, Ext.2, AV HDMI 1, 2, 3 TV, Ext.1, Ext.2, AV PC TV, Ext.1, Ext.2, AV Source
Komp. TV, Ext.1, Ext.2, AV HDMI 1, 2, 3 TV, Ext.1, Ext.2, AV PC TV, Ext.1, Ext.2, AV Quelle
Component TV, Ext.1, Ext.2, AV HDMI 1, 2, 3 TV, Ext.1, Ext.2, AV PC TV, Ext.1, Ext.2, AV Bron
Book-��.indb43 2008-03-03¿ÀÈÄ5:51:09© 2008 Samsung Electronics Co., Ltd. All rights reserved.

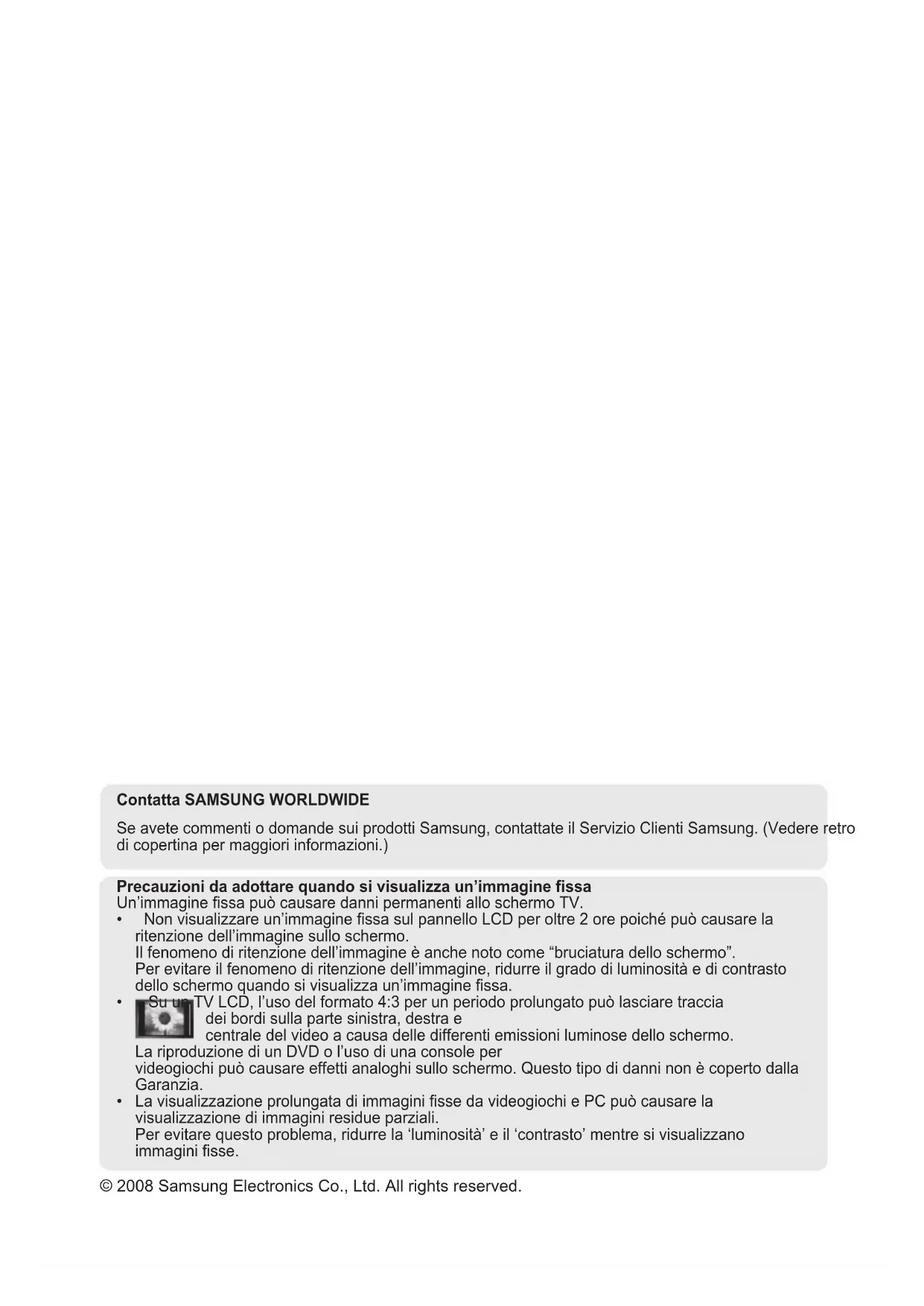

Precauzioni da adottare quando si visualizza un’immagine fissa
Un’immagine fissa può causare danni permanenti allo schermo TV.
• Non visualizzare un’immagine fissa sul pannello LCD per oltre 2 ore poiché può causare la
ritenzione dell’immagine sullo schermo.
Il fenomeno di ritenzione dell’immagine è anche noto come “bruciatura dello schermo”.
Per evitare il fenomeno di ritenzione dell’immagine, ridurre il grado di luminosità e di contrasto
dello schermo quando si visualizza un’immagine fissa.
• Su un TV LCD, l’uso del formato 4:3 per un periodo prolungato può lasciare traccia
dei bordi sulla parte sinistra, destra e
centrale del video a causa delle differenti emissioni luminose dello schermo.
La riproduzione di un DVD o l’uso di una console per
videogiochi può causare effetti analoghi sullo schermo. Questo tipo di danni non è coperto dalla
• La visualizzazione prolungata di immagini fisse da videogiochi e PC può causare la
visualizzazione di immagini residue parziali.
Per evitare questo problema, ridurre la ‘luminosità’ e il ‘contrasto’ mentre si visualizzano
Contatta SAMSUNG WORLDWIDE Se avete commenti o domande sui prodotti Samsung, contattate il Servizio Clienti Samsung. (Vedere retro
di copertina per maggiori informazioni.)
Book-��.indb1 2008-03-03¿ÀÈÄ5:51:09Italiano - 1
COLLEGAMENTO E PREPARAZIONE DEL TELEVISORE Elenco dei componenti 2
Installazione del supporto 2
Installazione del Kit di montaggio a parete 2
Pannello di controllo 3
Pannello dei collegamenti 4
Installazione delle batterie nel telecomando 8
Accensione e spegnimento 8
Attivazione della modalità Standby del televisore

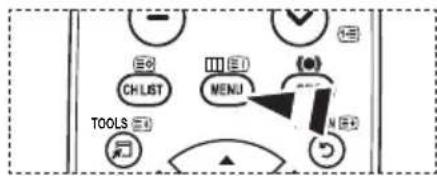

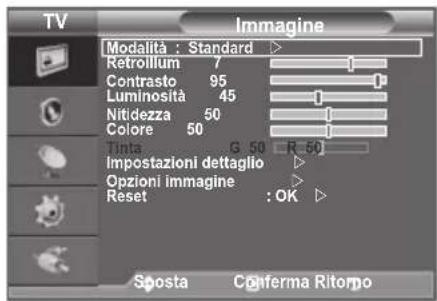

Visualizzazione dei menu 9

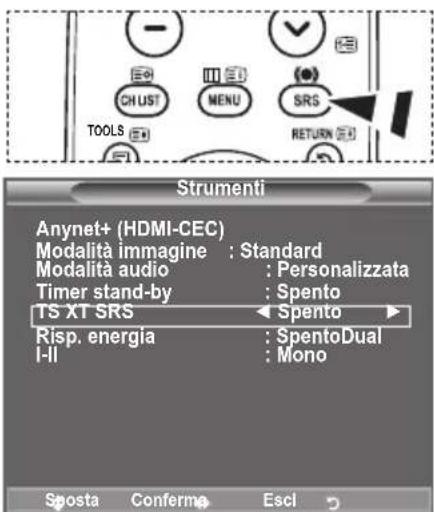

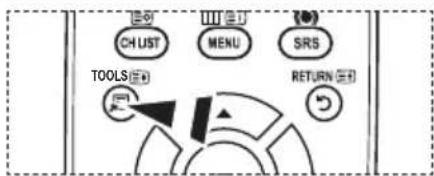

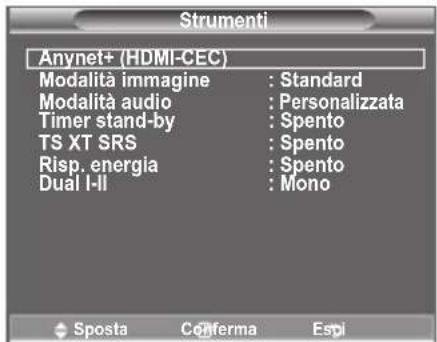

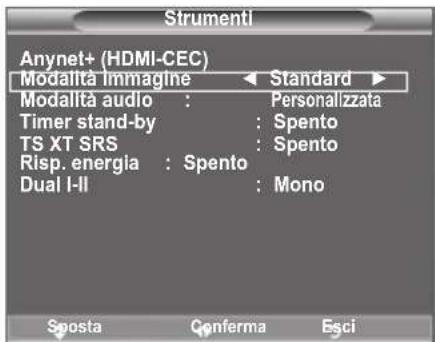

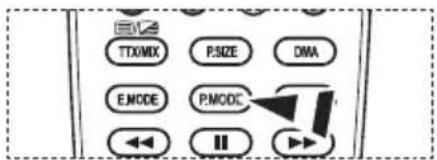

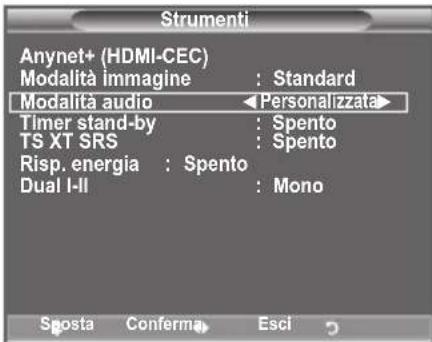

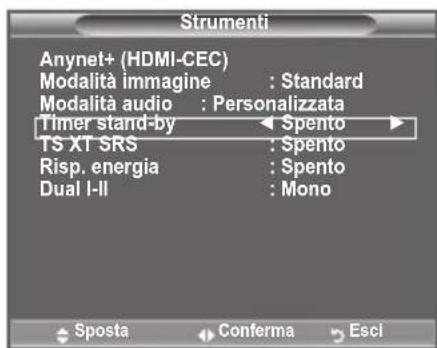

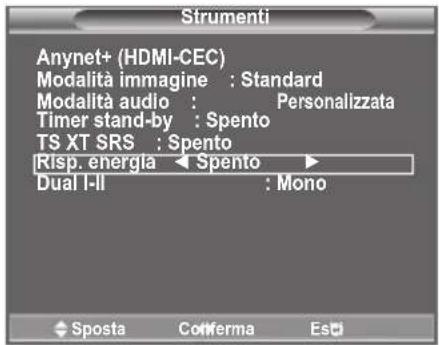

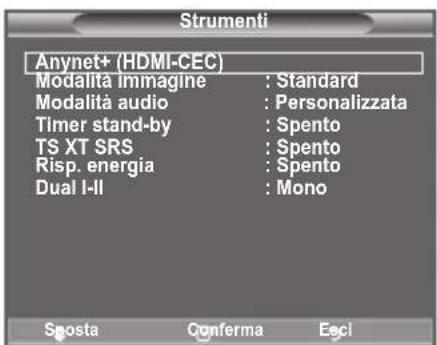

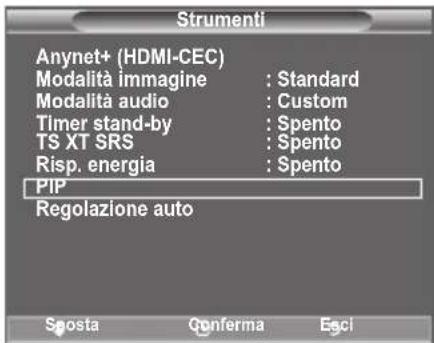

Uso del tasto TOOLS 9

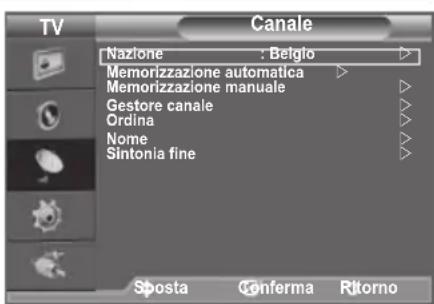

IMPOSTAZIONE DEI CANALI Memorizzazione automatica dei canali 11

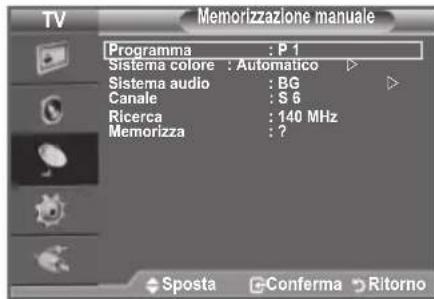

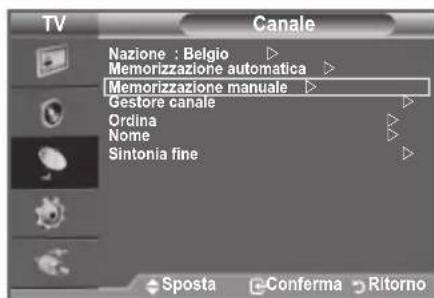

Memorizzazione manuale dei canali 12

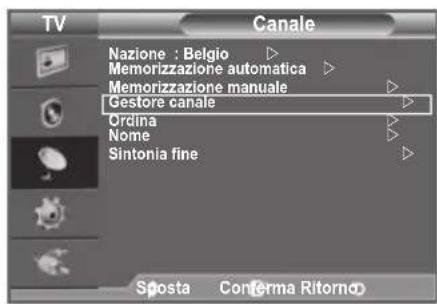

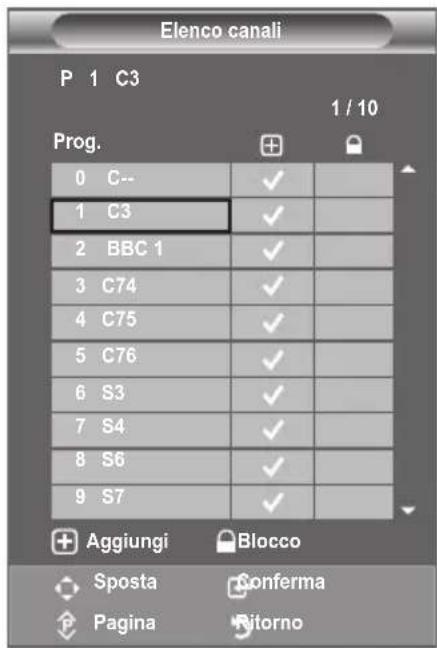

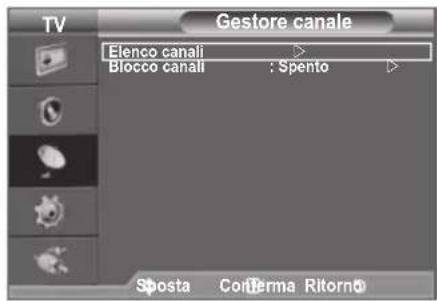

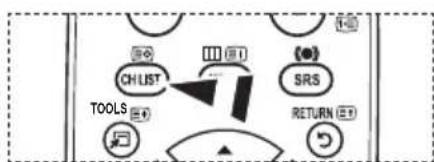

Aggiunta / Blocco di canali 13

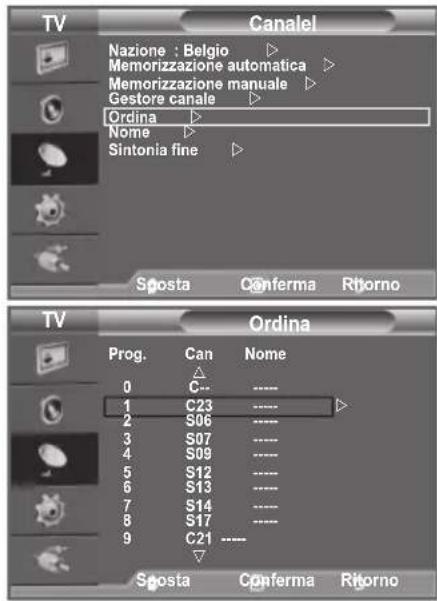

Ordinamento dei canali memorizzati 14

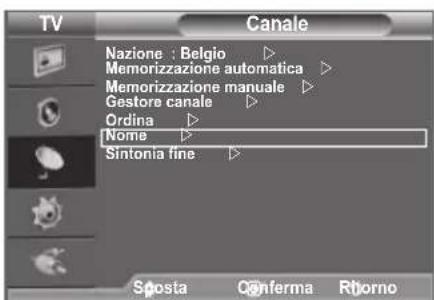

Assegnazione di nomi ai canali 14

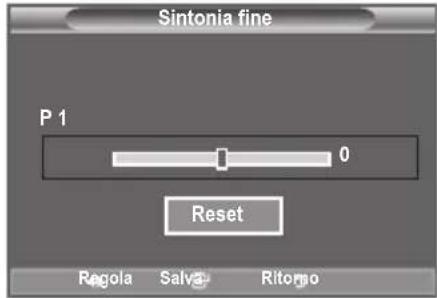

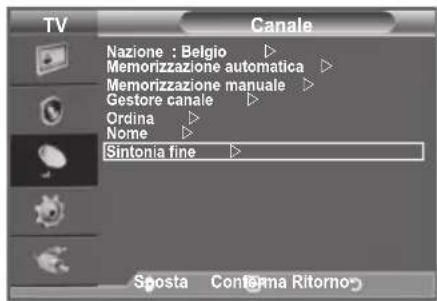

Sintonia ne dei canali 15

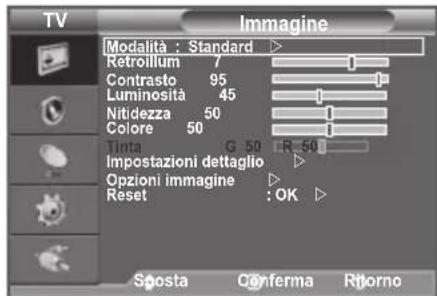

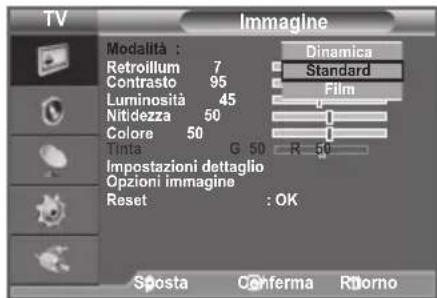

IMPOSTAZIONE DELL’IMMAGINE Modica dello standard dell’immagine 16

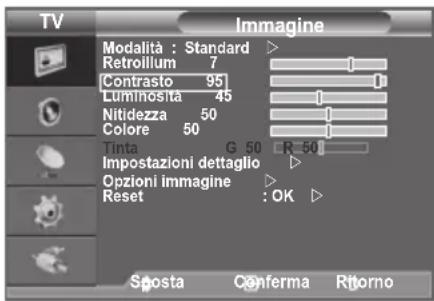

Regolazione dell’immagine personalizzata 17

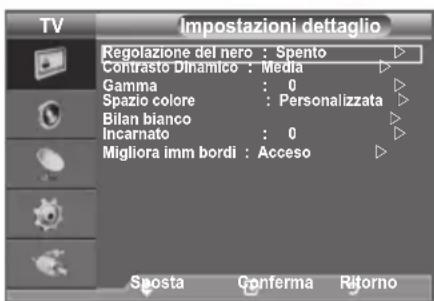

Congurazione delle impostazioni dettagliate

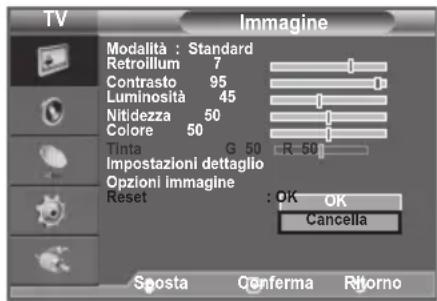

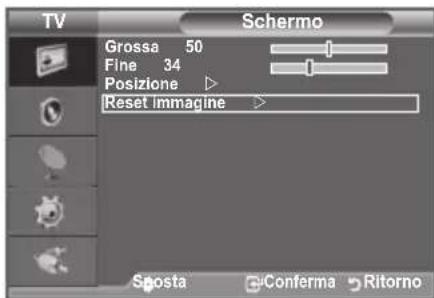

Ripristino delle impostazioni predenite

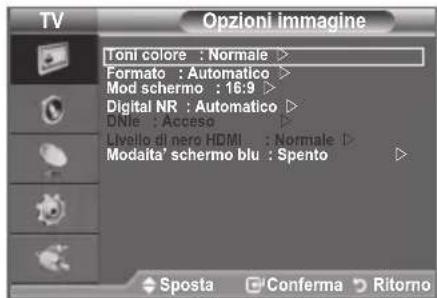

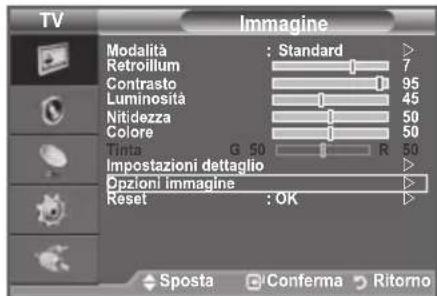

Congurazione di Opzioni immagine 19

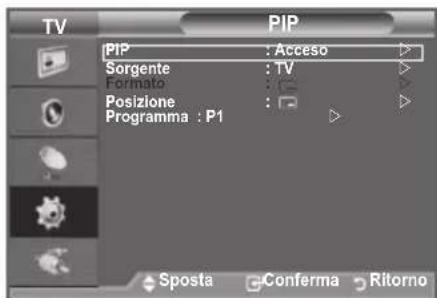

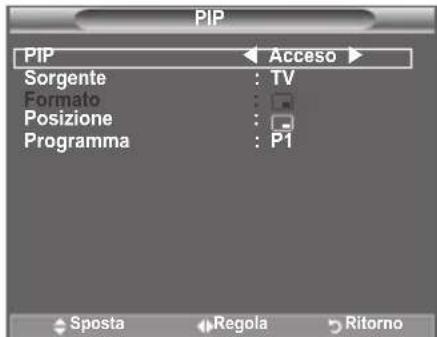

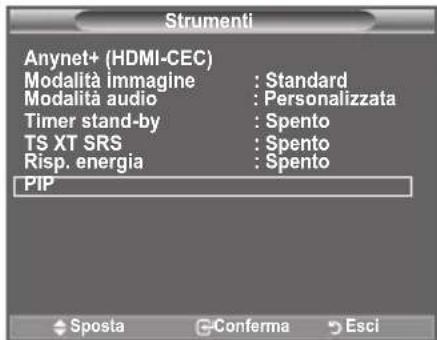

Visualizzazione in modalità PIP
(Picture in Picture) 21

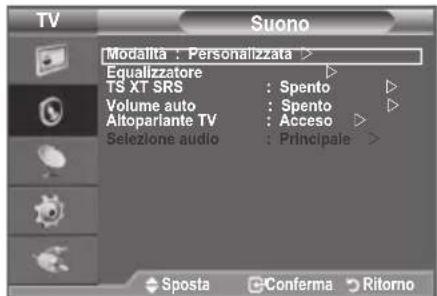

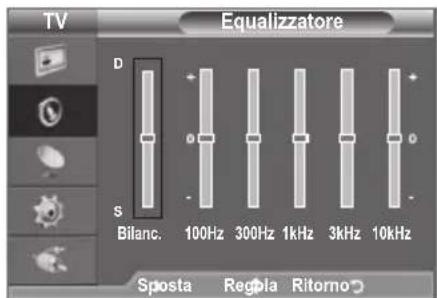

IMPOSTAZIONE DELL’AUDIO Funzioni audio 22
Selezione della modalità audio 23
Collegamento delle cufe
(venduti separatamente) 23
IMPOSTAZIONE DELL’ORA Impostazione e visualizzazione dell’ora corrente

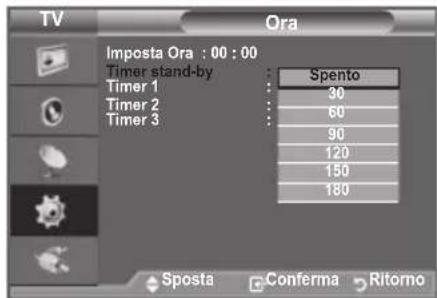

Impostazione del timer di spegnimento 24

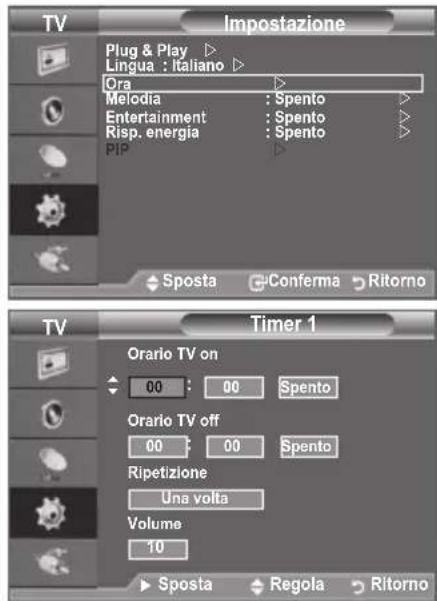

Accensione e spegnimento automatico

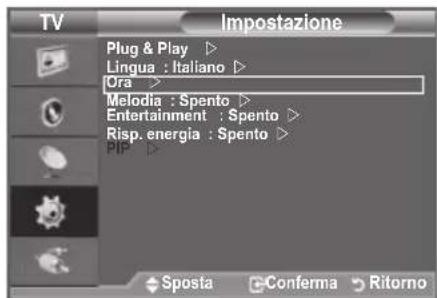

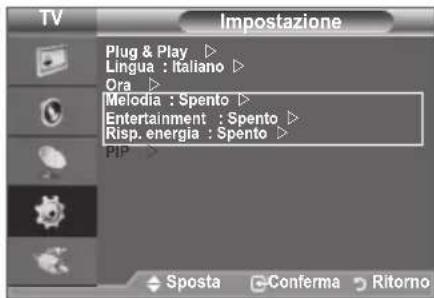

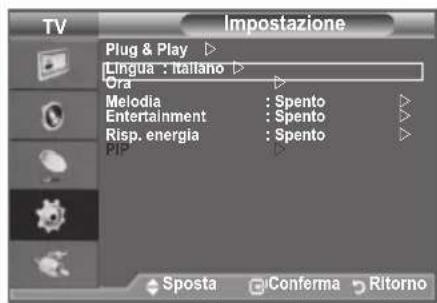

DESCRIZIONE DELLE FUNZIONI Scelta della lingua 25
Melodia/Entertainment/Risp. energia 26

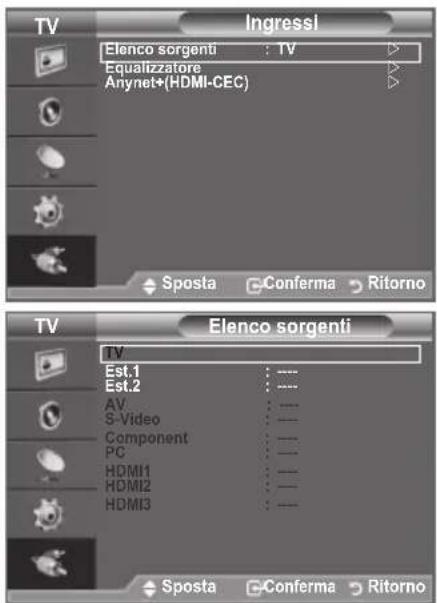

Selezione della sorgente 27

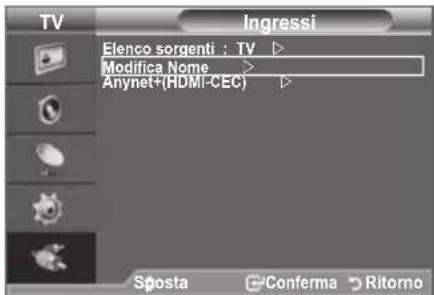

Modica dei nomi delle sorgenti di ingresso ... 28
IMPOSTAZIONE DEL PC Impostazione del software del PC
(basato su Windows XP) 29
Modalità di visualizzazione 29
Congurazione del televisore con il PC 30

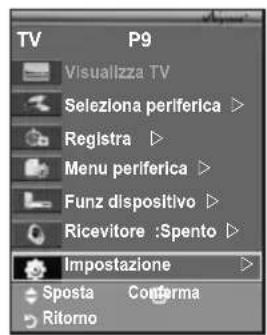

INFORMAZIONI SU ANYNET+

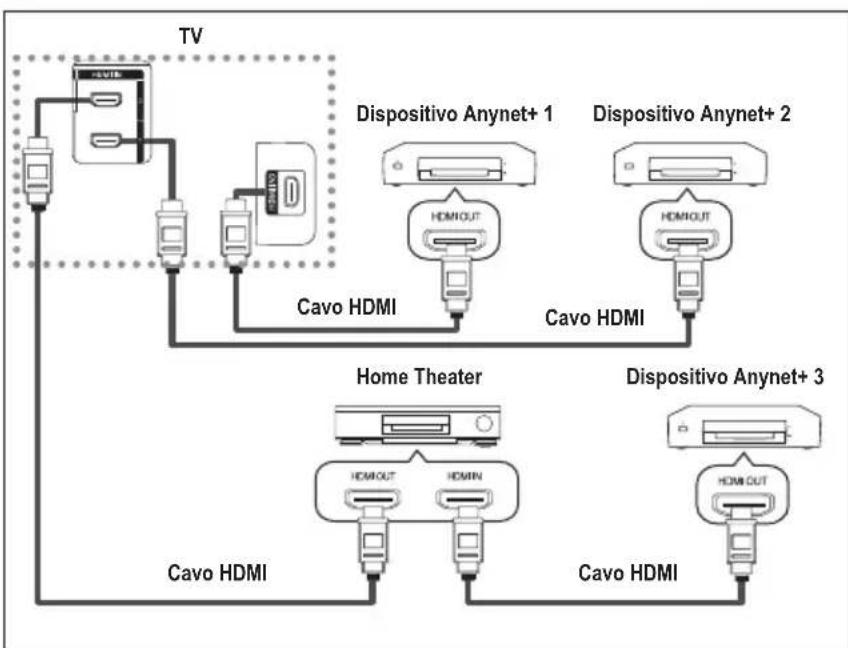

Collegamento dei dispositivi Anynet

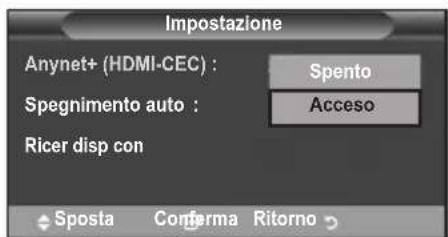

Congurazione di Anynet

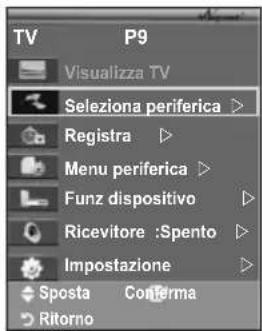

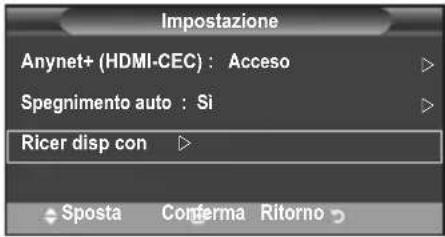

Scansione e passaggio da un dispositivo

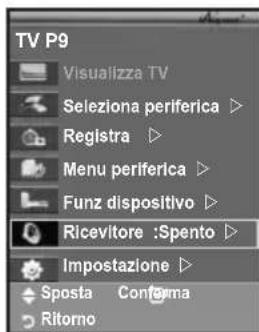

Ascolto tramite il ricevitore 35
Controlli da effettuare prima di contattare
l’assistenza tecnica 36
CONSIGLI PER L’USO Funzione Teletext 37
Regolazione montaggio a parete (kit venduto
separatamente) (a seconda del modello) 39
Uso del blocco Kensington antifurto
(a seconda del modello) 40
luzione dei problemi: Prima di contattare
Speciche tecniche e ambientali 42
Diagrammi a blocchi 44
Questo apparecchio è fabbricato in conformità al
D.M.28.08.95 n.548 ed in particolare a quanto
specificato nell Art.2, comma 1. Questo apparecchio è
fabbricato nella U.E.
in conformità al D.M.28.08.95 n.548 Art.2,
comma 1 ed al D.M.26.03.92 Art.1
Book-��.indb1 2008-03-03¿ÀÈÄ5:51:10Italiano - 2
Elenco dei componenti
Controllare che nella confezione del TV LCD siano contenuti i seguenti componenti.
Se qualsiasi componente risulta mancante, contattare il rivenditore.
Guida alla sicurezza
Schede di registrazione
Scheda di garanzia / Guida alla sicurezza / Schede di registrazione (Non disponibili in tutte le sedi)
In base al modello, il piedistallo e la relativa vite potrebbero non essere inclusi.

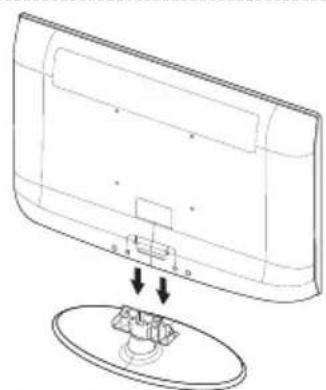

Installazione del supporto
1. Collegare il TV LCD e il piedistallo.
Il televisore deve essere trasportato da due o più persone.
Fare attenzione nel posizionare il piedistallo dal lato corretto.
2. Serrare due viti nella posizione 1, quindi serrare altre due viti nella posizione 2.
Sollevare il prodotto e serrare le viti. Serrando le viti con il TV LCD abbassato, il televisore
potrebbe inclinarsi su un lato.
Il piedistallo viene installato per modelli con schermi da 37 pollici e oltre.
Installazione del Kit di montaggio a parete
Gli articoli del kit di montaggio a parete (venduti separatamente)
consentono di montare il televisore alla parete. Per informazioni
dettagliate sull’installazione del kit di montaggio a parete, consultare
le istruzioni fornite insieme agli articoli del kit. Contattare un tecnico
per richiedere assistenza quando si monta la staffa a parete.
Samsung Electronics non può essere ritenuta responsabile per
qualsiasi danno al prodotto o infortuni causati da una installazione
autonoma del televisore da parte dell’utente.
Non installare il Supporto a parete mentre il televisore è
acceso. In caso contrario, potrebbero vericarsi incidenti
con lesioni personali causate da scosse elettriche.
Rimuovere il piedistallo, coprire il foro sul fondo con un tappo e
serrare con due viti.

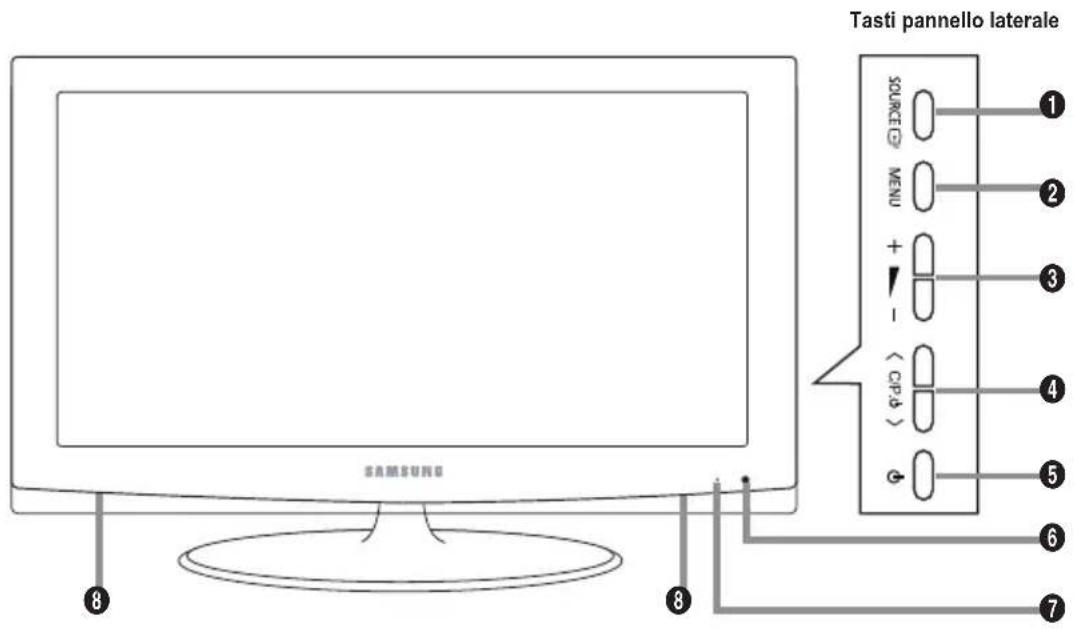

Pannello di controllo
utilizzare questo tasto come si usa il tasto ENTER
Premere per accendere e spegnere il
Indicatore di alimentazione
Lampeggia e si spegne quando l’alimentazione
è attivata, e si accende in modalità standby.
Sensore del telecomando
Puntare il telecomando in direzione di questo
punto sul televisore.
MENU Premere per visualizzare il menu a video con le
funzioni del televisore.
Premere per aumentare o diminuire il volume.
Nel menu a video, utilizzare questi tasti
così come si usano i tasti e del telecomando.
Premere per cambiare canale.
Nel menu a video, utilizzare questi tasti
così come si usano i tasti p e q del
(I tasti dei canali consentono di accendere il
televisore senza usare il telecomando.)
La forma e il colore del prodotto possono variare in base al modello.
➣ Tasti pannello laterale 1
5 Book-��.indb3 2008-03-03¿ÀÈÄ5:51:12Italiano - 4

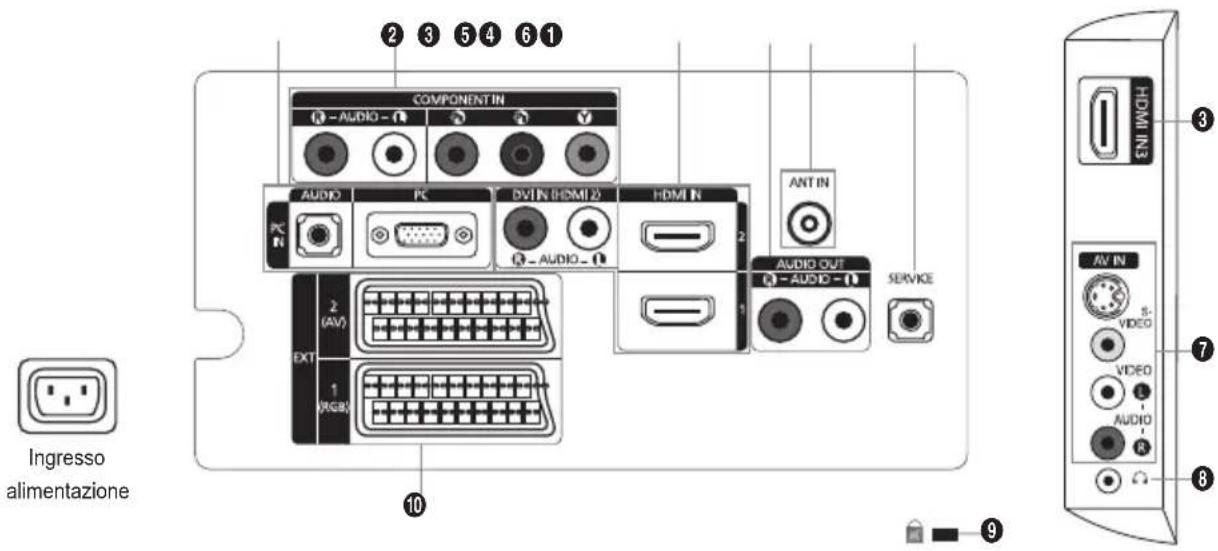

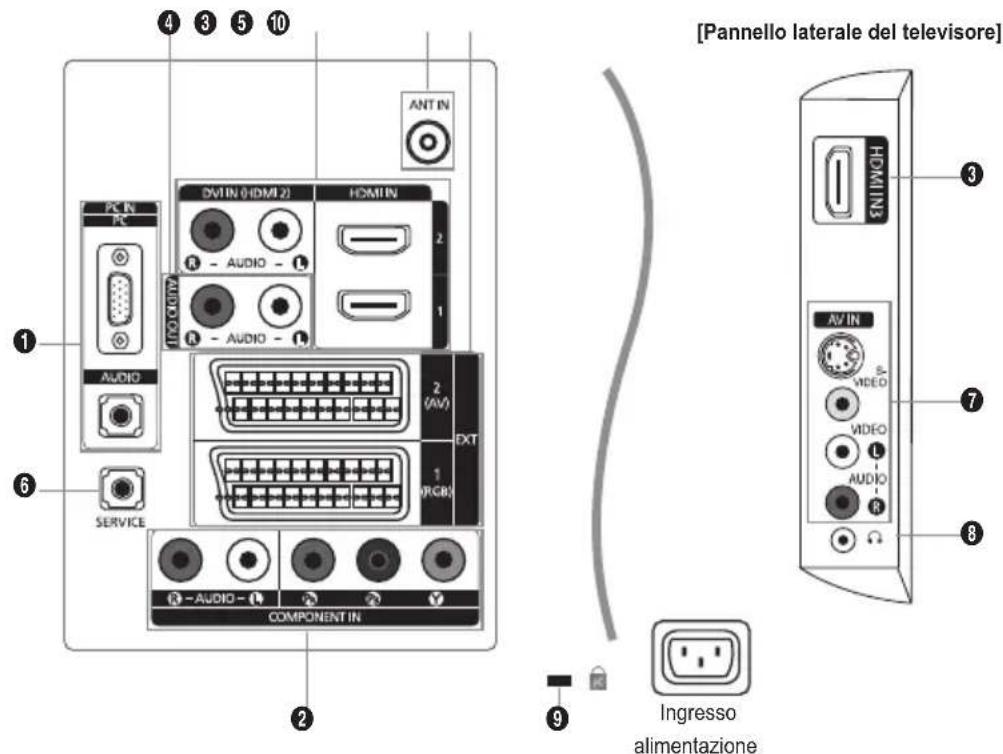

Pannello dei collegamenti
Quando si collega un dispositivo esterno al televisore, assicurarsi che l’alimentazione dell’unità sia
Quando si collega un dispositivo esterno, far corrispondere il colore del terminale di collegamento a
2 Ingresso alimentazione [ Pannello posteriore TV ] [Pannello laterale del televisore] 7
[ Pannello posteriore TV ] [Pannello laterale del televisore]Ingresso alimentazione La forma e il colore del prodotto possono variare in base al modello.
COMPONENT IN Collegare i cavi video component (opzionali) al connettore del componente (“PR”, “PB”, “Y”) sul retro
dell’apparecchiatura e ai corrispondenti connettori di uscita video del DVD.
Se si desidera collegare il Set-Top Box e il DVD, effettuare il collegamento tra i due dispositivi, quindi
collegare il DVD al rispettivo connettore (“P R”, “PB”, “Y”) sull’apparecchiatura.
I connettori P R, PB e Y dei componenti (DVD) sono talvolta etichettati con Y, B-Y e R-Y o Y, Cb e Cr.
Collegare i cavi audio RCA (opzionali) a [R - AUDIO - L] sul retro dell’apparecchiatura e ai
corrispondenti connettori di uscita audio sul DVD.
HDMI IN 1, HDMI IN 2, HDMI IN 3
Supporta le connessioni tra periferiche AV con connessione HDMI (Set Top Box, lettori DVD).
Non è necessario un ulteriore collegamento Audio per la connessione HDMI-HDMI.
Quando si effettua una connessione mediante cavo HDMI/DVI, è necessario utilizzare il jack
Che cosa signica HDMI?
“High Denition Multimedia interface” permette la trasmissione di dati video digitali ad alta
denizione e audio digitale a canali multipli.
Il terminale HDMI/DVI supporta il collegamento DVI a una periferica estesa con un cavo
appropriato (non fornito). La differenza tra HDMI e DVI è che il dispositivo HDMI è di dimensioni
più piccole, dispone della funzione di codica HDCP (High Bandwidth Digital Copy Protection)
installata, e supporta audio digitale multicanale.
DVI IN(HDMI2) [R-AUDIO-L]
Uscite audio DVI per dispositivi esterni.
Modalità supportate per HDMI/DVI e Component 480i 480p 576i 576p 720p 1080iHDMI/DVI 50Hz X X X O O OHDMI/DVI 60Hz X O X X O OComponent O O O O O O 4
AUDIO OUT[R-AUDIO-L]
Collegare i cavi audio RCA a AUDIO OUT [R-AUDIO-L] sul retro dell’apparecchiatura e le altre estremità ai
ANT IN Per visualizzare correttamente i canali televisivi, è necessario che l’apparecchio televisivo riceva il
segnale da una delle seguenti fonti:
un’antenna esterna / Una rete televisiva via cavo / Una rete satellitare.
LE32A450, LE32A451, LE32A454, LE37A450, LE37A451, LE40A450, LE40A451, LE40A454

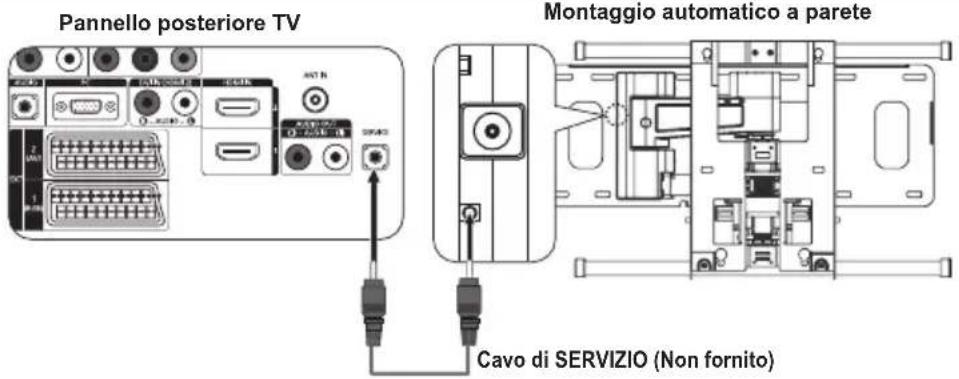

Collegarlo al jack sulla staffa di supporto a parete opzionale. Questa funzione consente di regolare
l'angolo di visualizzazione del televisore utilizzando il telecomando.
S-VIDEO o VIDEO/R-AUDIO-L Collegare il cavo RCA o S-VIDEO a un dispositivo A/V esterno appropriato quale un videoregistratore, un DVD
Collegare i cavi audio RCA a [R - AUDIO - L] sull’apparecchio e gli altri terminali ai corrispondenti connettori di
uscita audio sul dispositivo A/V.
La cufa può essere collegata all’uscita predenita dell’apparecchio. Quando la cufa è collegata, gli
altoparlanti incorporati sono disattivati.

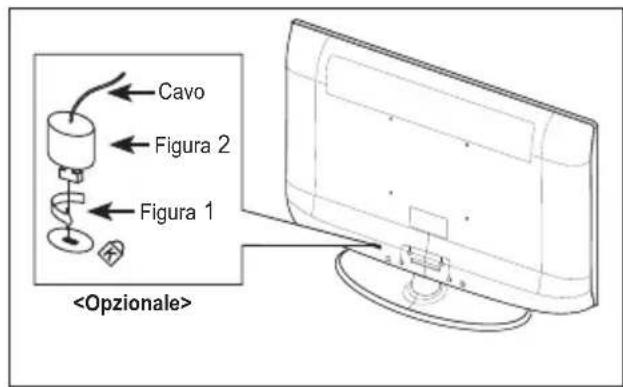

Blocco Kensington (a seconda del modello)
Il blocco Kensington (opzionale) è un dispositivo usato per assicurare sicamente il sistema quando viene
utilizzato in un luogo pubblico.
Se si desidera utilizzare un dispositivo di blocco, contattare il punto vendita in cui si è acquistato il prodotto.
La posizione del blocco Kensington può variare a seconda del modello.
Ingressi e uscite di dispositivi esterni quali videoregistratori, DVD, periferiche di gioco o lettori di dischi video.

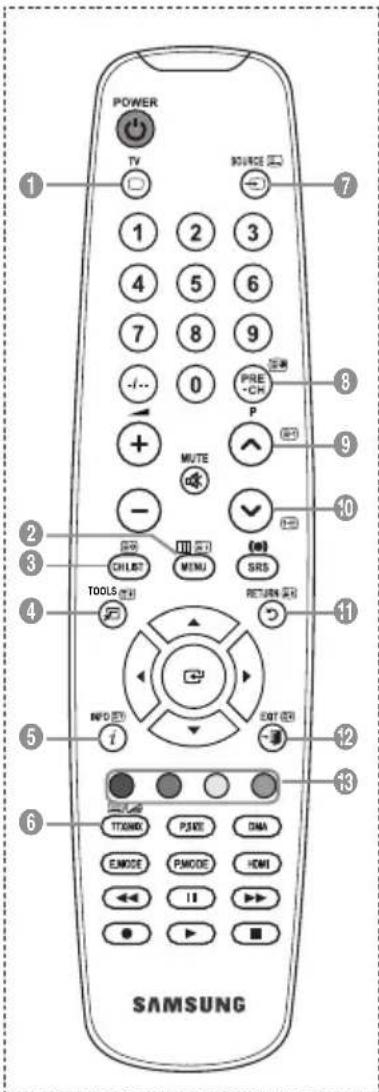

Tasto di standby del televisore
Seleziona direttamente il
televisore e la modalità
Tasti numerici per selezionare
direttamente i canali
Selezione dei canali
memorizzati con una/due cifre
+: Aumento del volume
-: Diminuzione del volume
Disattivazione temporanea
Visualizza Elenco canali a
Utile per selezionare
rapidamente le funzioni più
frequentemente utilizzate.
Consente di vedere le
informazioni sull’emittente
Utilizzare questi tasti in Elenco
Premere per selezionare le
modalità dello schermo e del
suono per eventi sportivi,
Premere questo tasto in DMA
:Questo telecomando può
essere utilizzato per gestire le
operazioni di registrazione con
registratori Samsung dotati
della funzione Anynet+.)

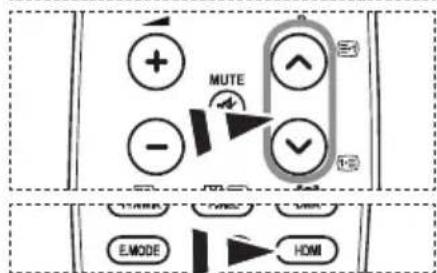

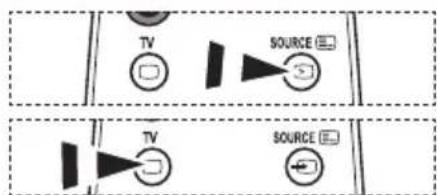

Selezione della sorgente
P<: Canale successivo
Visualizza il menu a video
Ritorna al menu precedente.
Una illuminazione troppo intensa può avere conseguenze sulle prestazioni del telecomando.
Controlla il cursore nel menu
Esce dal menu a video
Utilizzarlo quando si connette
Media Adapter) SAMSUNG
mediante un’interfaccia HDMI
e passando alla modalità DMA.
(Il tasto DMA è opzionale.)
Per ulteriori informazioni sulle
procedure operative, consultare
il Manuale dell’utente del
Questo tasto è disponibile
quando “Anynet+ (HDMI-CEC)”
è “On” (vedere a pag. 31).
Selezione della dimensione
Seleziona direttamente la
Selezione effetti immagine
Esce dallo schermo Teletext
Selezione formato Teletext
Selezione argomento Fastext
Seleziona alternativamente
le modalità Teletext, Double
Selezione modalità Teletext
P<: Pagina successiva
TOOLS Book-��.indb7 2008-03-03¿ÀÈÄ5:51:13Italiano - 8
Installazione delle batterie nel telecomando
1. Sollevare il coperchio sul retro del telecomando come mostrato in gura.
2. Installare le due batterie AAA.
Fare corrispondere i poli “+” e “–” delle batterie con lo schema riportato
all’interno del vano.
3. Riposizionare il coperchio.
Se si prevede di non utilizzare il telecomando per un periodo di tempo
prolungato, rimuovere le batterie e riporle in un luogo asciutto e fresco.
Se il telecomando non funziona, effettuare il seguente controllo:
1. Il televisore è acceso?
2. I poli - e + delle batterie sono invertiti?
3. Le batterie sono esaurite?
4. Si è vericata una interruzione di corrente o il cavo di alimentazione è scollegato?
5. È presente una luce a uorescenza speciale o un neon nelle vicinanze?
Accensione e spegnimento
La spina di alimentazione è collegata al pannello posteriore del televisore.
Inserire la spina in una presa appropriata.
L’indicatore di standby si accende.
2. Premere il pulsante P sull’apparecchio.
Per accendere il televisore, è anche possibile premere il tasto POWERP o
All’accensione, l’ultimo canale che si stava guardando prima di spegnere il televisore verrà
riselezionato automaticamente.
3. Premere i tasti numerici (0~9) o il tasto canale successivo/precedente (</>) sul telecomando o il
pulsante sull’apparecchio.
Quando si accende il televisore per la prima volta, viene chiesto di scegliere la lingua dei menu.
4. Per spegnere il televisore, premere nuovamente il tasto POWER .
Attivazione della modalità Standby del televisore
La modalità Standby del televisore consente di ridurre il consumo di corrente. La modalità Standby
è particolarmente utile quando si desidera disattivare temporaneamente il televisore, ad esempio
Premere il tasto POWERP del telecomando.
Lo schermo si spegne e l'indicatore rosso di standby si accende sul dispositivo.
2. Per riaccendere il televisore, è sufciente premere nuovamente POWER P, i tasti numerici (0~9), il
tasto TV o il tasto canale precedente/successivo (</>).
Non lasciare il televisore in modalità standby per periodi di tempo prolungati, ad esempio quando
si è in vacanza. Si consiglia di scollegare l’apparecchio dal cavo di alimentazione e dall’antenna.
Visualizzazione dei menu
1. A dispositivo acceso, premere il tasto MENU.
Viene visualizzato il menu principale. Sul lato sinistro del menu
compaiono delle icone: Immagine, Suono, Canale, Impostazione e
2. Per selezionare un’icona, premere il tasto p o q .
Per accedere al sottomenu dell’icona, premere il tasto ENTER .
3. Per uscire, premere il tasto EXIT.
La visualizzazione del menu a schermo viene disattivata
dopo circa un minuto.

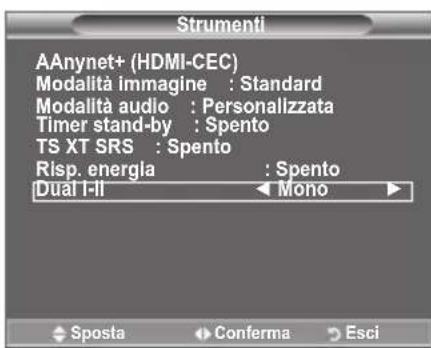

Uso del tasto TOOLS Il tasto TOOLS consente di selezionare in modo semplice
e rapido le funzioni utilizzate più di frequente. Il menu
“Strumenti” (Impostazione strumenti) cambia in base alla
modalità di ingresso esterno che si sta visualizzando.
1. A dispositivo acceso, premere il tasto TOOLS.
Il menu “Strumenti” (Impostazione strumenti) viene visualizzato
2. Premere il tasto p o q per selezionare un menu.
3. Premere i tasti p/q// ENTER per visualizzare,
modicare o utilizzare le voci selezionate. Per una descrizione
più dettagliata di ogni funzione, consultare la pagina
Anynet+ (HDMI-CEC), Vedere pagine da 31
Modalità immagine, Vedere pagine da 16
Modalità audio, Vedere pagine da 22
Timer stand-by, Vedere pagine da 24
TS XT SRS, Vedere pagine da 22
Risp. energia, Vedere pagine da 27
Dual l-ll, Vedere pagine da 23
PIP, Vedere pagine da 21
Regolazione auto, Vedere pagine da 30

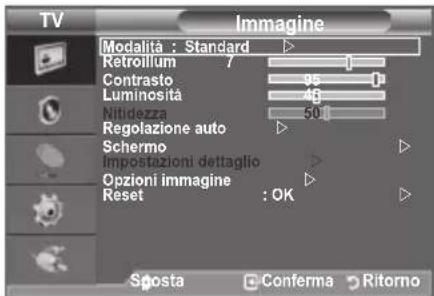

TOOLS ImmagineModalità : Standard Retroillum 7Contrasto 95Luminosità 45Nitidezza 50 Colore 50Tinta G 50 R 50Impostazioni dettaglio Opzioni immagine Reset : OK TV Sposta Conferma Ritorno TOOLS Anynet+ (HDMI-CEC)Modalità immagine : Standard Modalità audio : PersonalizzataTimer stand-by : SpentoTS XT SRS : SpentoRisp. energia : SpentoDual l-ll : Mono Sposta Conferma EsciStrumenti Book-��.indb9 2008-03-03¿ÀÈÄ5:51:14Italiano - 10
Se il televisore viene acceso per la prima volta, alcune impostazioni
di base vengono visualizzate automaticamente e in sequenza. Sono
disponibili le seguenti impostazioni.
1. Premere il tasto POWER del telecomando.
Viene visualizzato il messaggio “Start Plug & Play.” con “OK”
2. Selezionare la lingua desiderata premendo il tasto p o q.
ENTER per confermare la selezione.
Premere il tasto o per selezionare “Demo Negozio” o “Uso
domestico”, quindi premere il tasto
Si consiglia di impostare la modalità TV o “Uso domestico” per ottenere la migliore qualità
d’immagine in un ambiente domestico.
La modalità “Demo Negozio” è da utilizzare solo nei punti vendita.
Se l’unità è stata accidentalmente impostata sulla modalità “Demo Negozio” e si desidera tornare
alla modalità “Uso domestico”(Standard): Premere il tasto Volume del televisore. Quando il menu
OSD Volume viene visualizzato, tenere premuto il tasto MENU del televisore per 5 secondi.
4. Viene visualizzato il messaggio “Controlla ingresso ant.” con “OK” già selezionato.
Vericare che il cavo dell’antenna sia collegato correttamente.
Selezionare la nazione appropriata premendo il tasto p o q.
ENTER per confermare la selezione.
6. Viene visualizzato il menu “Memorizzazione automatica” con “Avvio” già selezionato. Premere il tasto
La ricerca dei canali inizia e termina in modo automatico.
Dopo aver memorizzato tutti i canali disponibili, viene visualizzato il menu “Imposta ora”.
ENTER in qualsiasi momento per interrompere il processo di memorizzazione.
7. Premere il tasto ENTER .

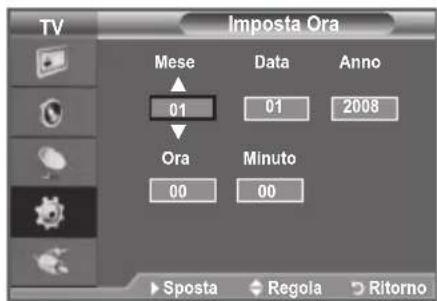

Selezionare “Mese”, “Data”, “Anno”, “Ora” o “Minuto” premendo il tasto o .
Impostare “Mese”, “Data”, “Anno”, “Ora” o “Minuto” premendo il tasto
E’ anche possibile impostare le voci “Mese”, “Data”, “Anno”, “Ora” e “Minuto” premendo i tasti
numerici sul telecomando.
8. Premere ENTER per confermare le impostazioni. Viene visualizzato il messaggio Buona visione.
Al termine, premere il tasto
Anche se non si preme il tasto ENTER , il messaggio scompare automaticamente dopo alcuni
Lingua: Selezionare la lingua.
Nazione: Selezionare la nazione.
Memorizzazione automatica:
Ricerca automaticamente i canali memorizzati disponibili localmente.
Imposta Ora: Imposta l’ora corrente dell’orologio del televisore.
➣ Plug & PlayStart Plug & Play. Enter OK Book-��.indb10 2008-03-03¿ÀÈÄ5:51:14Italiano - 11

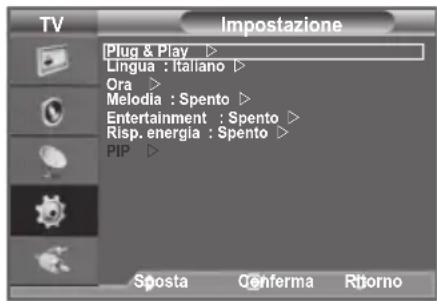

Per reimpostare questa funzione...
1. Premere il tasto MENU per visualizzare il menu.
p o q per selezionare “Impostazione”, quindi
2. Premere nuovamente il tasto ENTER per selezionare
Per ulteriori informazioni sull’impostazione delle opzioni, vedere
La funzione "Plug & Play" è disponibile solo in modalità TV.
Memorizzazione automatica dei canali
È possibile effettuare la scansione delle gamme di frequenza
disponibili. La disponibilità dipende dalla nazione.
I numeri di programma assegnati automaticamente potrebbero
non corrispondere ai numeri di programma effettivi o
desiderati. Tuttavia, è possibile ordinare manualmente i numeri
ed eliminare i canali indesiderati.
1. Premere il tasto MENU per visualizzare il menu.
p o q per selezionare “Canale”, quindi
2. Premere il tasto ENTER per selezionare “Nazione”.
3. Selezionare la nazione appropriata premendo il tasto p o q.
Premere il tasto ENTER per confermare la selezione.
4. Premere il tasto p o q per selezionare “Memorizzazione automatica”, quindi premere il tasto
5. Premere il tasto ENTER .
Il televisore inizierà a memorizzare tutti i canali disponibili.
Premere il tasto ENTER in qualsiasi momento per interrompere la memorizzazione e ritornare
6. Dopo aver memorizzato tutti i canali disponibili, verrà visualizzato il menu “Ordina”.
(Vedere pagine da 14)

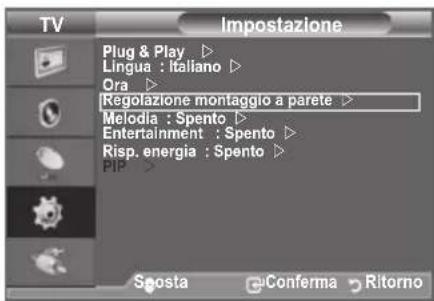

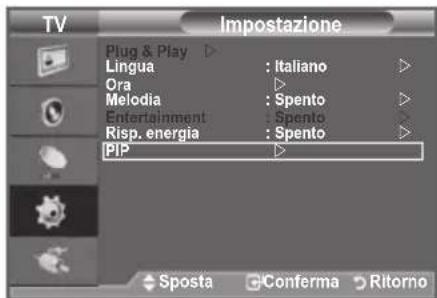

TV ImpostazionePlug & Play Lingua : Italiano Ora Melodia : Spento Entertainment : Spento Risp. energia : Spento PIP Sposta Conferma Ritorno TV Canale Nazione : Belgio Memorizzazione automatica Memorizzazione manuale Gestore canale
Sintonia fine Sposta Conferma Ritorno Book-��.indb11 2008-03-03¿ÀÈÄ5:51:15Italiano - 12
Memorizzazione manuale dei canali
È possibile memorizzare i canali televisivi, compreso quelli
Quando si memorizzano manualmente i canali, è possibile
♦ Se memorizzare o meno ogni canale trovato.
♦ Il numero di programma di ogni canale memorizzato che si
desidera identificare.
Premere il tasto MENU per visualizzare il menu.
Premere il tasto p o q per selezionare “Canale”, quindi
2. Premere il tasto p o q per selezionare “Memorizzazione
manuale”, quindi premere il tasto ENTER .
3. Selezionare l’opzione desiderata premendo il tasto p o q,
quindi premere ENTER .
Una volta terminata l’impostazione, premere il tasto
Premere il tasto EXIT per uscire.
♦ Programma (Numero di programma da assegnare a un canale)
− Premere il tasto p o q fino a quando appare il numero corretto.
È anche possibile selezionare direttamente il numero del canale premendo i tasti numerici (0~9).
Sistema colore: Automatico/PAL/SECAM/NTSC4.43
− Premere il tasto p o q per selezionare lo standard del colore desiderato.
♦ Sistema audio: BG/DK/I/L
− Premere il tasto p o q per selezionare lo standard audio desiderato.
Canale (Quando si conosce il numero del canale da memorizzare)
− Premere il tasto p o q per selezionare C (canale via antenna) o S (canale via cavo).
− Premere il tasto , quindi premere il tasto p o q per selezionare il numero desiderato.
È anche possibile selezionare direttamente il numero del canale premendo i tasti numerici (0~9).
Se l’audio è anomalo o assente, riselezionare lo standard audio richiesto.
Ricerca (Quando non si conosce il numero del canale)
p o q per avviare la ricerca.
− Il sintonizzatore effettua la scansione della gamma di frequenza fino a quando appare il primo
canale o il canale selezionato.
♦ Memorizza (Quando si memorizza il canale e il numero di programma corrispondente)
− Impostare su “OK” premendo il tasto ENTER .
− P (Programma): Una volta completata la sintonizzazione, alle emittenti della propria area viene
assegnato un numero da P00 a P99. In questa modalità, è possibile selezionare un canale
digitando il numero corrispondente.
− C (Antenna): È possibile selezionare un canale immettendo in questa modalità il numero
assegnato a ciascuna emittente.
− S (Cavo): È possibile selezionare un canale immettendo in questa modalità il numero assegnato
a ciascun canale via cavo.
➣ CanaleNazione : Belgio Memorizzazione automatica Memorizzazione manuale Gestore canale Ordina Nome Sintonia fine
Sposta Conferma Ritorno
TV Memorizzazione manualeProgramma : P 1Sistema colore : Automatico Sistema audio : BG Canale : S 6Ricerca : 140 MHzMemorizza : ? Sposta Conferma Ritorno
TV Book-��.indb12 2008-03-03¿ÀÈÄ5:51:16Italiano - 13
Aggiunta / Blocco di canali
Utilizzando la funzione Gestore canale è possibile bloccare o
aggiungere ulteriori canali.
Premere il tasto MENU per visualizzare il menu.
p o q per selezionare “Canale”, quindi
2. Premere il tasto p o q per selezionare “Gestore canale”,
quindi premere il tasto
♦ Aggiunta di canali
Utilizzando l’Elenco canali è possibile aggiungere ulteriori
3. Selezionare Elenco canali premendo il tasto ENTER .
4. Spostarsi nel campo ( ) premendo i tasti p/q//,
selezionare il canale da aggiungere e premere ENTER per
aggiungere il canale.
Se si preme di nuovo il tasto
ENTER il simbolo ( )
accanto al canale scompare e il canale non viene aggiunto.
” è attivo quando la funzione “Blocco canali” è
impostata su “Acceso”.
Tramite questa funzione è possibile impedire agli utenti non
autorizzati, ad esempio i bambini, di guardare programmi non
adatti, annullando il video e azzerando l’audio.
Premere il tasto p o q per selezionare “Blocco canali”, quindi
6. Selezionare “Acceso” premendo il tasto p o q, quindi premere
7. Premere il tasto p o q per selezionare “Elenco canali”, quindi
8. Spostarsi nel campo ““ ” premendo i tasti premendo i tasti p/q//,
selezionare il canale da bloccare e premere ENTER .
Se si preme di nuovo il tasto ENTER il simbolo ( ) accanto
al canale scompare e il canale non viene bloccato.
Una volta attivata la funzione Blocco canali viene
visualizzata una pagina blu.
Al termine, premere il tasto EXIT.
Selezionare“Acceso” o “Spento” nel menu “Blocco canali”
per attivare o disattivare con facilità i canali selezionati su “
È possibile selezionare queste opzioni semplicemente
CH LIST sul telecomando.
➣ P 1 C3Elenco canaliSposta ConfermaPagina RitornoAggiungi Blocco1 / 10Prog.0 C--1 C32 BBC 13 C744 C755 C766 S37 S48 S69 S7 TOOLS CanaleNazione : Belgio Memorizzazione automatica Memorizzazione manuale Gestore canale Ordina Nome Sintonia fine Sposta Conferma Ritorno
TV TV Gestore canaleElenco canali Blocco canali : Spento Sposta Conferma Ritorno Book-��.indb13 2008-03-03¿ÀÈÄ5:51:17Italiano - 14
Ordinamento dei canali memorizzati
Questa operazione consente di modicare i numeri di
programma dei canali memorizzati.
È spesso necessaria dopo la memorizzazione automatica dei
Premere il tasto MENU per visualizzare il menu.
Premere il tasto p o q per selezionare “Canale”, quindi
premere il tasto ENTER .
2. Premere il tasto p o q per selezionare “Ordina”, quindi
premere il tasto ENTER .
3. Selezionare il numero del canale da modicare premendo più
volte il tasto p o q. Premere il tasto ENTER .
Il numero e il nome del canale selezionato viene spostato
nella parte destra dello schermo.
4. Premere il tasto p o q per passare alla posizione desiderata,
quindi premere il tasto
Il canale selezionato viene scambiato con il canale
precedentemente assegnato a numero.
Ripetere i passaggi da 3 a 4 per ogni canale da ordinare.
Al termine, premere il tasto EXIT.
Assegnazione di nomi ai canali
I nomi dei canali vengono assegnati automaticamente in base
alle informazioni trasmesse. È possibile tuttavia assegnare
nuovi nomi modicando quelli esistenti.
Premere il tasto MENU per visualizzare il menu.
Premere il tasto p o q per selezionare “Canale”, quindi
premere il tasto ENTER .
2. Premere il tasto p o q per selezionare “Nome”, quindi premere
3. Se necessario, selezionare il canale a cui assegnare un nuovo
nome premendo il tasto p o q. Premere il tasto ENTER .
Viene visualizzata la barra di selezione attorno alla casella
Sono disponibili i seguenti caratteri:Lettere dell'alfabeto (A~Z) / Numeri (0~9) /
Caratteri speciali (+, -, *, /, spazio)
Ripetere i passaggi da 3 a 4 per ogni canale al quale si desidera assegnare un nuovo nome.
Al termine, premere il tasto EXIT.
Per Operazione da eseguire
Selezionare una lettera, numero
Premere il tasto p o q
Passare alla lettera successiva
Tornare alla lettera precedente
ENTER CanalelNazione : Belgio Memorizzazione automatica Memorizzazione manuale Gestore canale Ordina Nome Sintonia fine TV Sposta Conferma RitornoOrdinaProg. Can Nome 0 C-- ----- 1 C23 ----- 2 S06 ----- 3 S07 ----- 4 S09 ----- 5 S12 ----- 6 S13 ----- 7 S14 ----- 8 S17 ----- 9 C21 ----- TV Sposta Conferma RitornoCanaleNazione : Belgio Memorizzazione automatica Memorizzazione manuale Gestore canale Ordina Nome Sintonia fine Sposta Conferma Ritorno
TV Nome Sposta Conferma RitornoProg. Can Nome 0 C-- ----- 1 C23 ----- 2 S06 ----- 3 S07 ----- 4 S09 ----- 5 S12 ----- 6 S13 ----- 7 S14 ----- 8 S17 ----- 9 C21 -----
TV Book-��.indb14 2008-03-03¿ÀÈÄ5:51:18Italiano - 15
Sintonia ne dei canali
Utilizzare la sintonia ne per regolare manualmente un canale la
cui ricezione non è ottimale.
Utilizzare i tasti numerici per selezionare direttamente il canale
2. Premere il tasto MENU per visualizzare il menu.
Premere il tasto p o q per selezionare “Canale”, quindi
premere il tasto ENTER .
3. Premere il tasto p o q per selezionare “Sintonia ne”, quindi
premere il tasto ENTER .
4. Premere il tasto o per regolare la sintonia ne.
Premere il tasto ENTER .
5. Al termine, premere il tasto EXIT.
I canali sintonizzati e memorizzati sono evidenziati da un
asterisco “*” alla destra del numero del canale nel relativo
riquadro. Il numero del canale diventa rosso.
Per reimpostare la sintonia, selezionare “Reset” premendo il
p o q, quindi premere ENTER .
➣ CanaleNazione : Belgio Memorizzazione automatica Memorizzazione manuale Gestore canale Ordina Nome Sintonia fine TV Sposta Conferma RitornoSintonia fine P 1
0 Reset Regola Salva Ritorno Book-��.indb15 2008-03-03¿ÀÈÄ5:51:19Italiano - 16
Modica dello standard dell’immagine
È possibile selezionare il tipo di immagine che più corrisponde
alle proprie esigenze.
Premere il tasto MENU per visualizzare il menu.
Premere il tasto ENTER per selezionare “Immagine”.
2. Premere di nuovo ENTER per selezionare “Modalità”.
3. Premere il tasto p o q per selezionare l’effetto desiderato.
Premere il tasto ENTER .
4. Al termine, premere il tasto EXIT.
Dinamica: Imposta l’immagine da visualizzare in alta
denizione in un ambiente luminoso.
Standard: Imposta l’immagine per una visualizzazione
ottimale in condizioni di luce normali.
Film: Imposta l’immagine per una visualizzazione
confortevole in un ambiente buio.
La modalità Immagine deve essere regolata separatamente per
ogni sorgente d’ingresso.
È inoltre possibile premere il tasto P.MODE sul telecomando per
selezionare una delle impostazioni dell’immagine.
Premere il tasto TOOLS sul telecomando.
2. Premere il tasto p o q per selezionare “Modalità immagine”.
3. Per selezionare l’opzione desiderata, premere il tasto ◄ o ►.
4. Per uscire, premere i tasti EXIT o TOOLS.
➣ ImmagineModalità : Standard Retroillum 7Contrasto 95Luminosità 45Nitidezza 50 Colore 50Tinta G 50 R 50Impostazioni dettaglio Opzioni immagine Reset : OK TV Sposta Conferma RitornoImmagineModalità : Retroillum 7Contrasto 95Luminosità 45Nitidezza 50 Colore 50Tinta G 50 R 50Impostazioni dettaglio Opzioni immagine Reset : OK TV Sposta Conferma RitornoDinamicaStandard Film Anynet+ (HDMI-CEC)Modalità immagine ◄ Standard ►Modalità audio : PersonalizzataTimer stand-by : SpentoTS XT SRS : SpentoRisp. energia : SpentoDual l-ll : MonoStrumenti Sposta Conferma Esci
TOOLS Book-��.indb16 2008-03-03¿ÀÈÄ5:51:20Italiano - 17
Regolazione dell’immagine personalizzata
Il televisore dispone di varie impostazioni che consentono di
controllare la qualità dell’immagine.
1. Per selezionare l’effetto desiderato, seguire le istruzioni da 1 a
3 fornite nella sezione “Modica dello standard dell’immagine”.
2. Premere il tasto o per selezionare una voce. Premere il
3. Premere il tasto o per aumentare o diminuire il valore di
una voce. Premere il tasto ENTER .
4. Al termine, premere il tasto EXIT.
Retroillum: È possibile regolare la luminosità dello
schermo modicando la retroilluminazione dell'LCD. (0~10)
Contrasto: Regola l’effetto chiaro-scuro tra gli oggetti e lo
Luminosità: Regola la luminosità dell’intero schermo.
Nitidezza: Regola i contorni degli oggetti rendendoli più
Colore: Regola i colori rendendoli più chiari o scuri.
Tinta: Regola i colori degli oggetti, rendendoli più rossi o
verdi per offrire immagini più naturali.
Le regolazioni vengono memorizzate in base alla modalità Immagine selezionata.
In modalità PC, è possibile modicare solo i parametri “Retroillum”, “Contrasto” e “Luminosità”. (26,
In modalità PC, è possibile modicare solo i parametri “Contrasto” e “Luminosità”. (40 poll.)
In modalità TV, Est., AV, S-Video del sistema PAL, non è possibile utilizzare la funzione "Tinta".
Premendo il tasto “Reset” è possibile ripristinare le impostazioni di fabbrica per visualizzare
l’immagine. (Consultare “Ripristino delle impostazioni predenite dell’immagine” a pagina 18)

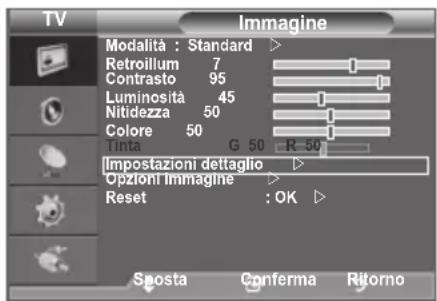

Congurazione delle impostazioni dettagliate dell’immagine
È possibile selezionare il tono del colore ottimale per la propria
1. Premere il tasto MENU per visualizzare il menu.
Premere il tasto ENTER per selezionare “Immagine”.
2. Premere il tasto ENTER per selezionare “Modalità”.
Premere il tasto o per selezionare “Standard” o "Film",
quindi premere ENTER .
3. Premere o per selezionare “Impostazioni dettaglio”, quindi
premere il tasto ENTER .
4. Selezionare l’opzione desiderata premendo il tasto o ,
quindi premere il tasto ENTER .
5. Una volta terminata l’impostazione, premere il tasto ENTER .
6. Al termine, premere il tasto EXIT.
“L’opzione “Impostazioni dettaglio” è disponibile in modalità
“Standard” o “Film”.
In modalità PC, è possibile modicare solo i parametri
“Contrasto Dinamico”, “Gamma” e “Bilan bianco” tra le opzioni
della voce “Impostazioni dettaglio”.
➣ ImmagineModalità : Standard Retroillum 7Contrasto 95Luminosità 45Nitidezza 50 Colore 50Tinta G 50 R 50Impostazioni dettaglio Opzioni immagine Reset : OK TV Sposta Conferma Ritorno 7
▲ Retroillum ▼ Sposta Regola RitornoImpostazioni dettaglioRegolazione del nero : Spento Contrasto Dinamico : Media Gamma : 0 Spazio colore : Personalizzata Bilan bianco Incarnato : 0 Migliora imm bordi : Acceso Sposta Conferma Ritorno TV ImmagineModalità : Standard Retroillum 7Contrasto 95Luminosità 45Nitidezza 50 Colore 50Tinta G 50 R 50Impostazioni dettaglio Opzioni immagine Reset : OK TV Sposta Conferma Ritorno BN68-01425A-Ita.indd 17 2008-03-03 ¿ÀÈÄ 7:14:10Italiano - 18
Regolazione del nero: Spento/Bassa/Media/Alto
Consente di selezionare direttamente il livello di nero sullo schermo per regolarne la profondità.
Contrasto Dinamico: Spento/Bassa/Media/Alto
Consente regolare in modo ottimale il livello di contrasto il contrasto dello schermo.
E’ possibile regolare l’intensità dei colori primari (rosso, verde, blu).
Premere il tasto o no a raggiungere l’impostazione ottimale.
Spazio colore: Automatico/Nativa/Personalizzata
Lo spazio colore è la matrice di colori composta dai colori rosso, verde e blu.
Per scoprire lo straordinario mondo dei colori naturali basta selezionare lo spazio colore preferito.
♦ Automatico: Lo Spazio colore Automatico regola automaticamente la tonalità più naturale dei
colori basata sulle sorgenti del programma.
♦ Nativa: Lo Spazio colore Nativa offre tonalità di colore ricche e profonde.
♦ Personalizzata: Regola la gamma colore per adattarla alle proprie preferenze.
Personalizzazione dello Spazio colore
Colore: Rosso/Verde/Blu/Giallo/Ciano/Magenta
Regola la gamma colore per adattarla alle proprie preferenze.
La funzione "Colore" è disponibile quando l’opzione "Spazio colore" è impostata su "Personalizzata".
p o q per selezionare “Rosso”, “Verde”, “Blu”, “Giallo”, “Ciano” o “Magenta”.
Rosso/Verde/Blu: Nella funzione "Colore", è possibile regolare i valori RGB per i colori
p o q per selezionare "Rosso", "Verde" o "Blu" e modicarne i valori.
Premere il tasto o per diminuire o aumentare il valore di un’area particolare. Premere il tasto
Reset: Ripristina le impostazioni dello spazio colore ai valori predeniti.
Bilan bianco: R-Offset/G-Offset/B-Offset/R-Gain/G-Gain/B-Gain/Reset
Consente di regolare la temperatura del colore per ottenere immagini più naturali.
R-Offset/G-Offset/B-Offset/R-Gain/G-Gain/B-Gain: Una volta modicato il valore, lo schermo viene
aggiornato automaticamente.
Selezionare l’opzione desiderata premendo il tasto
p o q, quindi premere ENTER .
Premere il tasto o no a raggiungere l’impostazione ottimale.
Reset: Consente di ripristinare i valori predeniti di bilanciamento del bianco.
Incarnato: -15 ~ +15
E’ possibile enfatizzare il tono "incarnato" dell’immagine.
Premere il tasto o no a ottenere l'impostazione ottimale.
Una volta modicato il valore, lo schermo viene automaticamente aggiornato.
Migliora imm bordi: Spento/Acceso
E’ possibile enfatizzare i contorni degli oggetti dell’immagine.
Ripristino delle impostazioni predenite dell’immagine
È possibile ripristinare le impostazioni di visualizzazione
dell’immagine preimpostate in fabbrica.
Per selezionare l’effetto dell’immagine desiderato, seguire le
istruzioni da 1 a 3 fornite nella sezione “Modica dello standard
dell’immagine” (pagina 16).
2. Premere il tasto p o q per selezionare “Reset”, quindi premere
3. Premere il tasto ▲ o ▼ per selezionare “OK” o “Cancella”.
Premere il tasto ENTER .
4. Al termine, premere il tasto EXIT.
La funzione “Reset” verrà impostata per ogni modalità immagine.
➣ ImmagineModalità : Standard Retroillum 7Contrasto 95Luminosità 45Nitidezza 50 Colore 50Tinta G 50 R 50Impostazioni dettaglio Opzioni immagine Reset : OK TV Sposta Conferma Ritorno OK Cancella Book-��.indb18 2008-03-03¿ÀÈÄ5:51:21Italiano - 19
Congurazione di Opzioni immagine
1. Premere il tasto MENU per visualizzare il menu.
Premere il tasto ENTER per selezionare “Immagine”.
2. Premere p o q per selezionare “Opzioni immagine”, quindi
premere il tasto ENTER .
3. Selezionare l’opzione desiderata premendo il tasto p o q,
quindi premere il tasto
4. Una volta terminata l’impostazione, premere il tasto ENTER .
5. Al termine, premere il tasto EXIT.
In modalità PC, è possibile modicare solo i parametri
“Toni colore” e “Formato” tra le opzioni della voce “Opzioni
Toni colore: Freddo2/Freddo1/Normale/Caldo1/Caldo2
È possibile selezionare il tono del colore ottimale per la propria
Le regolazioni vengono memorizzate in base alla modalità
dell’immagine selezionata.
E’ possibile attivare le opzioni “Caldo1” e “Caldo2” solo
quando la modalità dell’immagine è impostata su "Film".
Formato: Automatico/16:9/Wide Zoom/Zoom/4:3/Solo scansione
È possibile impostare le dimensioni dell’immagine che più si adattano alle proprie esigenze.
Automatico: Regola automaticamente la dimensione dell’immagine su un rapporto larghezza/
16 :9: Regola la dimensione dell’immagine a 16:9, un valore appropriato per visualizzare DVD o
trasmissioni panoramiche.
Wide Zoom: Aumenta le dimensioni dell’immagine a più di 4:3.
Zoom: Ingrandisce il formato 16:9 (in senso verticale) per adattarlo alle dimensioni dello
4:3: Questa è l’impostazione predenita per un lmato video o una trasmissione normale.
Utilizzare questa funzione per visualizzare l’immagine completa con segnali
HDMI (720p/1080i) o Component (1080i).
La funzione “Automatico” è disponibile solo in modalità “TV”, “Est.1”, “Est.2”, “AV” e “S-Video”.
In modalità PC, è possibile regolare solo i formati “16:9” e “4:3”.
Le impostazioni possono essere regolate e memorizzate per ogni dispositivo esterno connesso a un
Se si visualizza una immagine ssa per oltre due ore, sullo schermo potrebbe apparire una immagine
Quando in modalità PIP viene attivata l’opzione Doppio ( , ), il formato immagine non può
Wide Zoom: Spostare lo schermo verso l’alto e verso il basso utilizzando il tasto p o q dopo avere
selezionato tramite il tasto o ENTER .
Zoom: Selezionare premendo i tasti ◄ o ►. Per spostare l’immagine in alto o in basso, utilizzare
il tasto ▲ o ▼. Dopo avere selezionato , premere il tasto ▲ o ▼ per aumentare o ridurre il
formato dell’immagine in direzione verticale.
Dopo aver selezionata l’opzione “Solo scansione” in modalità HDMI (1080i) o Comp.
(1080i): Selezionare
premendo il tasto ◄ o ►. Utilizzare il tasto ▲, ▼, ◄ o ► per spostare
Reset: Premere il tasto ◄ o ► per selezionare “Reset”, quindi premere ENTER .
E’ possibile azzerare l’impostazione.
È possibile selezionare queste opzioni semplicemente
premendo il tasto P.SIZE sul telecomando.
TOOLS Opzioni immagineToni colore : Normale Formato : Automatico Mod schermo : 16:9 Digital NR : Automatico DNle : Acceso Livello di nero HDMI : Normale Modaita’ schermo blu : Spento Sposta Conferma Ritorno TV Immagine Modalità : Standard
Impostazioni dettaglio
Mod schermo: 16:9/Wide Zoom/Zoom/4:3
Quando si imposta il formato dell’immagine su Automatico su un televisore con formato 16:9, è
possibile determinare le dimensioni dell’immagine da visualizzare nel formato 4:3 WSS (Wide Screen
Service). Ogni nazione europea richiede un formato dell’immagine diverso e questa funzione deve
essere quindi selezionata dall’utente.
16:9: Imposta l’immagine in modalità 16:9.
Wide Zoom: Aumenta le dimensioni dell’immagine a più di 4:3.
Zoom: Ingrandisce verticalmente la dimensione dell’immagine sullo schermo.
4:3: Imposta la visualizzazione nella modalità normale 4:3.
Questa funzione è disponibile in modalità “Automatico”.
Questa funzione non è disponibile in modalità “PC”, “Comp.” o “HDMI”.
Digital NR: Spento/Bassa/Media/Alto/Automatico
Se il segnale ricevuto dal televisore è debole, è possibile attivare la funzione Digital Noise Reduction
per ridurre i disturbi statici e l’effetto “ghosting” sullo schermo.
Se il segnale è debole, selezionare una delle altre opzioni disponibili no a ottenere la migliore
DNIe: Spento/Demo/Acceso
Questo apparecchio televisivo include la funzione DNIe per offrire un’alta qualità visiva. Attivando
questa opzione, è possibile visualizzare l’immagine con la funzione DNIe attivata. Se si imposta
la funzione DNIe su Demo, è possibile visualizzare a scopo dimostrativo una immagine migliorata
attraverso la funzione DNIe e una immagine normale. Utilizzando questa funzione, è possibile rendersi
conto della differenza di qualità visiva.
(motore Digital Natural Image)
Questa funzione consente di visualizzare immagini più dettagliate con riduzione dei disturbi
3D, miglioramento dei dettagli, del contrasto e del bianco. Il nuovo algoritmo di compensazione
dell’immagine permette di ottenere immagini più brillanti, chiare e dettagliate. La tecnologia DNIe
si adatta a ogni tipo di segnale.
“DNIe” è disponibile solo in modalità “Dinamica”.
Livello di nero HDMI: Normale/Bassa
E’ possibile selezionare il livello di nero dello schermo per regolare la profondità dell’immagine.
Questa funzione si attiva solo quando l’ingresso esterno è collegato a HDMI (segnali RGB).
Modaita' schermo blu: Spento/Acceso
Questa funzione è solo per gli utenti esperti in grado di regolare le misurazioni del dispositivo AV.
Questa funzione visualizza solo il segnale blu rimuovendo i segnali rosso e verde dal video, in modo
da offrire un effetto Blue Filter utile per regolare il Colore e la Tinta delle apparecchiature video quali
lettori DVD, impianti Home Theaters, ecc.
Questa funzione consente di regolare a livello di segnale il Colore e la Tinta di qualsiasi dispositivo
video che utilizzi modelli di tipo Color Bar Pattern per i colori Rosso/Verde/Blu/Ciano/Magenta/Giallo,
senza l’uso di un ulteriore Blue Filter.
La Modalità "Solo blu" è disponibile quando la modalità immagine è impostata su "Film" o
Book-��.indb20 2008-03-03¿ÀÈÄ5:51:22Italiano - 21
Questa funzione consente di visualizzare un’immagine secondaria all’interno dell’immagine
principale del programma o della sorgente video impostata. In questo modo, è possibile
visualizzare l’immagine di un programma o di una sorgente video esterna mentre si guarda
l’immagine principale.
1. Premere il tasto MENU per visualizzare il menu.
Premere il tasto ▲ o ▼ per selezionare “Impostazione”, quindi
premere il tasto ENTER .
2. Premere il tasto ▲ o ▼ per selezionare “PIP”, quindi premere il
3. Selezionare l’opzione desiderata premendo il tasto ▲ o ▼,
quindi premere ENTER .
4. Una volta terminata l’impostazione, premere il tasto ENTER .
5. Al termine, premere il tasto EXIT.
L’immagine nella nestra PIP può diventare lievemente
innaturale quando si usa lo schermo principale per visualizzare
un videogioco o il karaoke.
TOOLS sul telecomando.
2. Premere il tasto ▲ o ▼ per selezionare “PIP”, quindi premere il
3. Premere il tasto ▲ o ▼ per selezionare la voce desiderata.
4. Per selezionare l’opzione desiderata, premere il tasto ◄ o ►.
5. Per uscire, premere il tasto
È possibile attivare o disattivare la funzione PIP.
Immagine principale Immagine secondaria
Comp. TV, Ext.1, Ext.2, AV HDMI 1, 2, 3 TV, Ext.1, Ext.2, AV PC TV, Ext.1, Ext.2, AV Sorgente
È possibile selezionare la sorgente dell’immagine secondaria.
Consente di selezionare il formato dell’immagine secondaria.
Se l’immagine principale è in modalità “HDMI”, l’opzione “Formato” non è disponibile.
Utilizzata per selezionare la posizione dell’immagine secondaria.
In modalità Doppio (
, ), la voce “Posizione” non può essere selezionata.
È possibile selezionare un canale per l’immagine secondaria solo quando l’opzione “Sorgente” è
Visualizzazione in modalità PIP (Picture in Picture)
TV ImpostazionePlug & Play Lingua : Italiano Ora Melodia : Spento Entertainment : Spento Risp. energia : Spento PIP Sposta Conferma Ritorno
TV PIP PIP : Acceso Sorgente : TV Formato :
Posizione : Programma : P1 Sposta Conferma Ritorno Anynet+ (HDMI-CEC)Modalità immagine : Standard Modalità audio : PersonalizzataTimer stand-by : SpentoTS XT SRS : SpentoRisp. energia : Spento PIP Strumenti Sposta Conferma Esci PIP Acceso Sorgente : TVFormato : Posizione : Programma : P1
PIP Sposta Regola Ritorno
Book-��.indb21 2008-03-03¿ÀÈÄ5:51:23Italiano - 22
1. Premere il tasto MENU per visualizzare il menu.
Premere il tasto p o q per selezionare “Suono”, quindi
2. Selezionare l’opzione desiderata premendo il tasto p o q,
quindi premere ENTER .
3. Una volta terminata l’impostazione, premere il tasto ENTER .
4. Premere il tasto EXIT per uscire.
♦ Modalità: Standard/Musica/Film/Dialoghi/Personalizzata
È possibile selezionare il tipo di effetto audio da utilizzare men-
tre si guarda una trasmissione.
1. Premere il tasto TOOLS sul telecomando.
2. Premere il tasto p o q per selezionare "Modalità audio".
3. Premere il tasti ◄ o ► per selezionare la modalità audio
4. Al termine, premere il tasto EXIT o TOOLS.
Il televisore dispone di varie impostazioni che consentono di
controllare la qualità dell’audio.
Se si modicano queste impostazioni, la modalità audio viene
automaticamente impostata su “Personalizzata”.
♦ TS XT SRS: Spento/Acceso
TruSurround XT è una tecnologia SRS brevettata che risolve il problema della riproduzione di
contenuti multicanale 5,1 su due altoparlanti. TruSurround offre una straordinaria esperienza
Surround Sound virtuale attraverso un sistema di riproduzione a due altoparlanti, inclusi gli
altoparlanti interni del televisore. È pienamente compatibile con tutti i formati multicanale.
È possibile selezionare queste opzioni semplicemente
premendo il tasto SRS sul telecomando.
TOOLS sul telecomando.
2. Premere il tasto p o q per selezionare "TS XT SRS"’
3. Premere il tasto o per selezionare "Spento" o "Acceso".
4. Al termine, premere il tasto EXIT o TOOLS.
TruSurround XT, SRS e il simbolo sono marchi di SRS Labs, Inc. La
tecnologia TruSurround XT è incorporata in base ai termini della licenza
➣ TVEqualizzatoreBilanc. 100Hz 300Hz 1kHz 3kHz 10kHz Sposta Regola Ritorno
TV D S SuonoModalità : Personalizzata Equalizzatore TS XT SRS : Spento Volume auto : Spento Altoparlante TV : Acceso Selezione audio : Principale
Sposta Conferma Ritorno TV Anynet+ (HDMI-CEC)Modalità immagine : StandardModalità audio : Personalizzata Timer stand-by : SpentoTS XT SRS ◄ Spento ►Risp. energia : SpentoDual l-ll : Mono Sposta Conferma EsciStrumentiAnynet+ (HDMI-CEC)Modalità immagine : StandardModalità audio ◄Personalizzata ► Timer stand-by : SpentoTS XT SRS : SpentoRisp. energia : SpentoDual l-ll : MonoStrumenti Sposta Conferma Esci
TOOLS Book-��.indb22 2008-03-03¿ÀÈÄ5:51:25Italiano - 23
♦ Volume auto: Spento/Acceso
Le condizioni del segnale variano a seconda dell’emittente, ma non è pratico regolare il volume
ogni volta che si cambia canale. Questa funzione consente di regolare automaticamente il volume
del canale desiderato diminuendo il livello dell’uscita audio quando il segnale di modulazione è alto
oppure aumentando il livello dell’uscita audio quando il segnale di modulazione è basso.
♦ Altoparlante TV: Spento/Acceso
Se si desidera ascoltare l’audio da altoparlanti separati, annullare l’amplificatore interno.
I tasti +, - e MUTE non sono disponibili quando “Altoparlante TV” è impostato su “Spento”.
Quando “Altoparlante TV” è impostato su “Spento”, è disponibile solo l’opzione “Selezione audio”
(in modalità PIP) nel menu Sound.
♦ Selezione audio: Principale/Secondario
Durante l’uso della funzione PIP, è possibile ascoltare l’audio dell’immagine secondaria.
− Principale: Consente di ascoltare l’audio dell’immagine principale.
− Secondario: Consente di ascoltare l’audio dell’immagine secondaria.
Selezione della modalità audio
E’ possibile impostare la modalità Suono nel menu “Strumenti”
Quando si imposta la modalità “Dual I–II”, la modalità audio
corrente viene visualizzata a schermo.
Premere il tasto TOOLS sul telecomando.
2. Premere il tasto p o q per selezionare "Dual I-II"’
3. Per selezionare l’opzione desiderata, premere il tasto o .
4. Premere il tasto ENTER .
Tipo di audio DUAL 1/2 Predenito
Se il segnale stereo è debole e si verica un cambio automatico, passare alla modalità Mono.
Questa funzione è attiva solo con segnale audio stereo. Al contrario, non è attiva con segnale audio
Questa funzione è disponibile solo in modalità TV.
Collegamento delle cufe (venduti separatamente)
È possibile collegare le cufe al televisore se si desidera guardare
un programma televisivo senza disturbare le altre persone presenti
Quando si inserisce il jack della cufa nella porta corrispondente, è
possibile utilizzare solo le funzioni “Volume auto” e “Selezione audio”
(in modalità PIP) nel menu Suono.
L’uso prolungato delle cufe ad alto volume può causare danni
Quando si collega la cufa al sistema, gli altoparlanti vengono disattivati.
Il volume delle cufe e quello del televisore si regolano in modo diverso.
Pannello laterale del televisore AAnynet+ (HDMI-CEC)Modalità immagine : StandardModalità audio : Personalizzata Timer stand-by : SpentoTS XT SRS : SpentoRisp. energia : SpentoDual l-ll ◄ Mono ► Sposta Conferma Esci Strumenti Book-��.indb23 2008-03-03¿ÀÈÄ5:51:25Italiano - 24

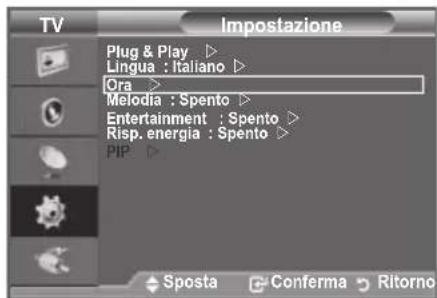

Impostazione e visualizzazione dell’ora corrente
È possibile impostare l’orologio del televisore per visualizzare
l’ora corrente quando si preme il tasto INFO. È necessario
impostare l’ora anche per utilizzare il timer di accensione o
spegnimento automatico.
Premere il tasto MENU per visualizzare il menu.
Premere il tasto p o q per selezionare “Impostazione”, quindi
2. Premere il tasto p o q per selezionare “Ora”, quindi premere
3. Premere il tasto ENTER per selezionare “Imposta Ora”.
Conferma impostazione
5. Al termine, premere il tasto EXIT.
Se si scollega il cavo di alimentazione, sarà necessario impostare nuovamente l’orologio.
È anche possibile impostare l’anno, il mese, la data, l’ora e i minuto premendo i tasti numerici del
Impostazione del timer di spegnimento
È possibile selezionare un intervallo di tempo compreso tra
30 e 180 minuti per impostare il passaggio automatico del
televisore in modalità standby.
1. Premere il tasto MENU per visualizzare il menu.
Premere il tasto p o q per selezionare “Impostazione”, quindi
premere il tasto ENTER .
2. Premere il tasto p o q per selezionare “Ora”, quindi premere
3. Premere il tasto p o q per selezionare “Timer stand-by”, quindi
4. Premere ripetutamente il tasto p o q no a quando appare
5. Al termine, premere il tasto EXIT.
Quando il timer raggiunge lo 0 il televisore passa
automaticamente in modalità Standby.
Premere il tasto TOOLS sul telecomando.
2. Premere il tasto p o q per selezionare "Timer stand-by".
3. Premere il tasto o per selezionare i minuti.
4. Al termine, premere il tasto EXIT o TOOLS.
Sposta Conferma Ritorno TV Spento 30
TV ImpostazionePlug & Play Lingua : Italiano Ora Melodia : Spento Entertainment : Spento Risp. energia : Spento PIP Sposta Conferma Ritorno TV Imposta Ora Mese
00 Minuto Sposta Regola Ritorno Anynet+ (HDMI-CEC)Modalità immagine : StandardModalità audio : Personalizzata Timer stand-by ◄ Spento ►TS XT SRS : Spento Risp. energia : Spento Dual l-ll : Mono Sposta Conferma Esci Strumenti Book-��.indb24 2008-03-03¿ÀÈÄ5:51:27Italiano - 25
Accensione e spegnimento automatico del televisore
1. Premere il tasto MENU per visualizzare il menu.
Premere il tasto p o q per selezionare “Impostazione”, quindi
2. Premere il tasto p o q per selezionare “Ora”, quindi premere
3. Premere il tasto p o q per selezionare “Timer 1”, “Timer 2”,
“Timer 3”, quindi premere ENTER .
Possono essere impostate tre diverse opzioni del Timer per
l’orario di attivazione e spegnimento del televisore.
È prima necessario impostare l’orologio.
4. Premere il tasto o per selezionare la voce desiderata.
Premere il tasto p o q per regolare l’impostazione.
♦ Orario TV on: Selezionare l’ora e i minuti, quindi scegliere
“Acceso”/”Spento”. Per attivare il timer,
♦ Orario TV off: Selezionare l’ora e i minuti, quindi scegliere
“Acceso”/”Spento”. Per attivare il timer,Acceso”/”Spento”. Per attivare il timer,”. Per attivare il timer,. Per attivare il timer,
scegliere “Acceso”.“Acceso”.Acceso”.”..
♦ Ripetizione: Selezionare “Una volta”, “Ogni giorno”, “Lun~Ven”, “Lun~Sab” o “Sab~Dom”.
♦ Volume: Selezionare il volume desiderato per l’accensione del dispositivo.
E’ possibile impostare l’ora e i minuti anche premendo i tasti numerici del telecomando.
Spegnimento in assenza di operazioni
Quando si imposta il timer su “Acceso”, il televisore si spegne automaticamente quando non viene
eseguita nessuna operazione entro tre ore dopo che il timer ha acceso l’apparecchio. Questa
funzione è disponibile solo se il timer è “Acceso” e impedisce l’eventuale surriscaldamento del
televisore dovuto a un periodo di accensione troppo lungo.
Quando si utilizza il televisore per la prima volta, è necessario
selezionare la lingua dei menu e degli indicatori.
Premere il tasto MENU per visualizzare il menu a video.
Premere il tasto p o q per selezionare “Impostazione”, quindi
2. Premere il tasto p o q per selezionare “Lingua”, quindi
3. Selezionare la lingua desiderata premendo ripetutamente il
tasto p o q. Premere il tasto ENTER .
4. Al termine, premere il tasto EXIT.
► Sposta Regola Ritorno 6
Book-��.indb25 2008-03-03¿ÀÈÄ5:51:28Italiano - 26
Melodia/Entertainment/Risp. energia
1. Premere il tasto MENU per visualizzare il menu.
Premere il tasto p o q per selezionare “Impostazione”, quindi
premere il tasto ENTER .
2. Selezionare l’opzione desiderata premendo il tasto p o q,
quindi premere ENTER .
3. Una volta terminata l’impostazione, premere il tasto
4. Al termine, premere il tasto EXIT.
♦ Melodia: Spento/Bassa/Media/Alto
Consente di regolare l’effetto audio associato all’accensione/spegnimento del televisore.
La modalità Melodia non funziona
- Se il televisore non emette alcun suono signica che è stato premuto il tasto MUTE.
- Se il televisore non emette alcun suono signica che è stato premuto il tasto - (Volume).
- Se il televisore è stato spento mediante la funzione Timer stand-by.
♦ Entertainment: Spento/Sport/Cinema/Giochi
La modalità "Entertainment" consente di selezionare la qualità video e audio ottimale per la
visualizzazione di eventi sportivi, film e giochi.
- Spento: Disattiva la modalità "Entertainment".
Sport: Offre la qualità video e audio ottimale per la visualizzazione di eventi sportivi. Colori e audio
sono ancora più vividi.
Offre la qualità video e audio ottimale per la visualizzazione di lm. Le immagini sono più
dettagliate e l’audio è ancora più potente.
Offre la qualità video e audio ottimale per i videogiochi. Questa modalità accelera la
velocità di gioco durante l'uso di una console esterna collegata al televisore.
Impostando qualsiasi delle tre modalità "Entertainment" su Acceso, le impostazioni verranno
bloccate e non sarà possibile modicarle. Per regolare le opzioni Immagine e Suono, la modalità
"Entertainment" deve essere impostata su Spento.
Le impostazioni della modalità "Entertainment" vengono salvate per ogni sorgente di ingresso.
Impostando una delle tre modalità “Entertainment” su Acceso, la funzione “SRS TS XT” non è più
Premere ripetutamente il tasto E.MODE sul telecomando
per modicare le impostazioni della modalità
♦ Risp. energia: Spento/Bassa/Media/Alto/Automatico
Questa funzione regola la brillantezza dello schermo in base alla luminosità dell’ambiente.
− Spendo: Disattiva la funzione di risparmio energetico.
− Bassa: Imposta il televisore nella modalità a basso risparmio energetico.
− Media: Imposta il televisore nella modalità a medio risparmio energetico.
− Alto: Imposta il televisore nella modalità ad alto risparmio energetico.
− Automatico: Regola automaticamente la luminosità dello schermo del televisore in base alle
1. Premere il tasto TOOLS sul telecomando.
2. Premere il tasto p o q per selezionare "Risp. energia".
3. Premere il tasto o per selezionare la "Spento",
4. Al termine, premere il tasto EXIT o TOOLS.
Questa funzione non è disponibile in modalità “PC”.
Selezione della sorgente
È possibile selezionare una delle sorgenti esterne collegate al
jack di ingresso del televisore.
Premere il tasto MENU per visualizzare il menu.
p o q per selezionare “Ingressi”, quindi
premere il tasto ENTER .
2. Premere il tasto ENTER per selezionare “Elenco sorgenti”.
Sorgenti del segnale disponibili: TV, Est.1, Est.2, AV,
S-Video, Comp., PC, HDMI1, HDMI2, HDMI3.
E’ possibile scegliere solo i dispositivi esterni collegati al
3. Selezionare il dispositivo desiderato premendo il tasto p o q.
Premere il tasto SOURCE sul telecomando per scorrere
tutte le sorgenti disponibili. La modalità TV può essere
selezionata premendo il tasto TV, i tasti numerici (0~9), e il
tasto P</> sul telecomando.
E’ anche possibile visualizzare la modalità HDMI
semplicemente premendo il tasto HDMI del telecomando.
➣ Anynet+ (HDMI-CEC)Modalità immagine : StandardModalità audio : Personalizzata Timer stand-by : SpentoTS XT SRS : SpentoRisp. energia ◄ Spento ►Dual l-ll : Mono Sposta Conferma EsciStrumenti TV Ingressi Elenco sorgenti : TV
Anynet+(HDMI-CEC) Sposta Conferma Ritorno TV Elenco sorgentiTV Est.1 : ----Est.2 : ----AV : ----S-Video : ----Component : ----PC : ----HDMI1 : ----HDMI2 : ----HDMI3 : ----
Sposta Conferma Ritorno
TOOLS TOOLS TOOLS TOOLS Book-��.indb27 2008-03-03¿ÀÈÄ5:51:30Italiano - 28
Modica dei nomi delle sorgenti di ingresso
Assegnare un nome al dispositivo collegato ai jack di ingresso
per semplicare la selezione della sorgente di ingresso.
Premere il tasto MENU per visualizzare il menu.
Premere il tasto p o q per selezionare “Ingressi”, quindi
2. Premere il tasto p o q per selezionare “Modica Nome”, quindi
premere il tasto ENTER .
3. Premere il tasto p o q per selezionare il dispositivo da
modicare. Premere il tasto ENTER .
4. Premere il tasto p o q per selezionare il dispositivo
5. Al termine, premere il tasto EXIT.
Book-��.indb28 2008-03-03¿ÀÈÄ5:51:31Italiano - 29
Impostazione del software del PC (basato su Windows XP)
Di seguito vengono illustrate le impostazioni di visualizzazione di Windows per
un PC tipico. Le schermate visualizzate sul proprio PC possono differire in base
alla versione di Windows e alla scheda video installate. Nel caso le schermate
risultassero differenti, le stesse informazioni di base per la congurazione sono
applicabili praticamente in ogni caso. (In caso contrario, contattare la casa
costruttrice del proprio computer oppure un rivenditore Samsung).
Fare clic sul “Pannello di controllo” nel menu Start di Windows.
2. Quando appare la nestra del pannello di controllo, fare clic su “Aspetto e temi”.
Verrà visualizzata una nestra di dialogo.
3. Nella nestra successiva, fare clic su “Schermo”. Verrà visualizzata una nestra di dialogo.
4. Fare clic sulla linguetta “Impostazioni” nella nestra di dialogo. Impostazione della corretta dimensione
(risoluzione) L’impostazione ottimale è 1360 X 768.
Se la nestra di dialogo delle impostazioni contiene un’opzione relativa alla frequenza verticale, il
valore corretto è “60” o “60 Hz”. In caso contrario, fare clic su “OK” e uscire dalla nestra di dialogo.
Modalità di visualizzazione
La posizione e la dimensione dello schermo variano in base al tipo di schermo del PC e alla relativa risoluzione.
Le risoluzioni incluse nella tabella sono consigliate.
Quando si effettua una connessione mediante cavo HDMI/DVI, è necessario utilizzare il jack HDMI IN 2.
La modalità interlacciata non è supportata.
Questo dispositivo potrebbe non funzionare correttamente se si seleziona un formato video non
Le modalità Separata (Separato) e Composite (Composito) sono supportate. Il formato SOG non è
Modalità Risoluzione Orizzontale
Frequenza di clock dei pixel
Modalità Risoluzione Orizzontale
Frequenza di clock dei pixel
Congurazione del televisore con il PC Premere il tasto SOURCE per selezionare la modalità PC.
Premere il tasto MENU per visualizzare il menu.
Premere di nuovo ENTER per selezionare “Immagine”.
2. Selezionare l'opzione desiderata premendo il tasto p o q,
quindi premere ENTER .
3. Una volta ottenuta l'impostazione desiderata, premere il tasto
4. Premere il tasto EXIT per uscire.
La regolazione automatica consente allo schermo del PC di
adattarsi automaticamente al segnale video PC in ingresso.
I valori delle opzioni Fine, Grossa e Posizione vengono
regolati automaticamente.
1. Premere il tasto TOOLS sul telecomando.
2. Premere il tasto p o ▼ per selezionare "Regolazione auto",
quindi premere il tasto ENTER .
Lo scopo della regolazione della qualità dell’immagine è quello
di eliminare o ridurre eventuali disturbi di visualizzazione. Se
non si riesce a eliminare il disturbo cambiando sintonizzazione,
regolare la frequenza nel modo migliore possibile ed eseguire
nuovamente la sintonizzazione fine. Una volta ridotto il
disturbo, regolare l’immagine in modo che sia perfettamente
centrata sullo schermo.
Premere il tasto p o q per selezionare "Grossa" o "Fine",
quindi premere il tasto ENTER .
Premere il tasto o per regolare la sintonizzazione.
Premere il tasto ENTER .
Regolare la posizione dello schermo del PC per adattarlo
p o q per regolare la posizione verticale.
Premere il tasto o per regolare la posizione orizzontale.
Premere il tasto ENTER .
È possibile sostituire tutte le impostazioni dell’immagine
ripristinando i valori di fabbrica.
➣ SchermoGrossa 50Fine 34Posizione Reset immagine TV Sposta Conferma RitornoPosizione TV Sposta Conferma RitornoImmagineModalità : Standard Retroillum 7Contrasto 95Luminosità 45Nitidezza 50 Regolazione auto Schermo Impostazioni dettaglio Opzioni immagine Reset : OK
TV Sposta Conferma RitornoSchermoGrossa 50Fine 34Posizione Reset immagine TV Sposta Conferma RitornoRegolazione automatica in corsoAttendere pregoAnynet+ (HDMI-CEC)Modalità immagine : StandardModalità audio : CustomTimer stand-by : SpentoTS XT SRS : SpentoRisp. energia : Spento PIP Regolazione auto Sposta Conferma EsciStrumenti Book-��.indb30 2008-03-03¿ÀÈÄ5:51:33Italiano - 31
Collegamento dei dispositivi Anynet
Il sistema Anynet+ può essere utilizzato solo con dispositivi AV che supportano Anynet+.
Controllare se sul dispositivo da collegare al televisore è presente il simbolo Anynet+.
Per collegare il dispositivo direttamente al televisore
Collegare il jack [HDMI 1], [HDMI
2] o [HDMI 3] del televisore al
Anynet+ corrispondente tramite
Per effettuare il collegamento
corrispondente tramite un
Collegare solo un ricevitore.
E’ possibile collegare un dispositivo Anynet+ tramite un cavo HDMI. Alcuni cavi HDMI potrebbero non
supportare le funzioni Anynet+.
Anynet+ si attiva solo quando il relativo dispositivo AV è acceso o in modalità Standby.
Anynet+ supporta fino a 8 dispositivi AV.
Anynet+ è un sistema di rete AV che mette a disposizione degli utenti un’interfaccia AV di facile
uso per controllare, tramite un menu apposito, tutti i dispositivi AV collegati alla rete. Questa
funzione è utilizzabile solo se alla rete sono collegati dei dispositivi AV Samsung Electronics.
TV Cavo HDMI Cavo HDMI Cavo HDMI Dispositivo
Congurazione di Anynet
Le seguenti impostazioni consentono di utilizzare le funzioni di Anynet+.
Uso della funzione Anynet+
Premere il tasto TOOLS. Quindi, premere ENTER per
selezionare "Anynet+(HDMI-CEC)".
Premere il tasto p o q per selezionare "Seleziona periferica",
quindi premere il tasto ENTER .
2. Premere ENTER per selezionare "Anynet+ (HDMI-CEC)",
quindi premere ENTER .
3. Premere il tasto p o q per selezionare "Acceso", quindi
La funzione "Anynet+ (HDMI-CEC)" si attiva.
Se si seleziona Spento, la funzione "Anynet+ (HDMI-CEC)" si
Quando "Anynet+ (HDMI-CEC)" è disattivato, sono disattivate
anche tutte le relative funzioni.
spegnimento del televisore
Disattivazione automatica di un dispositivo Anynet+ allo
Premere il tasto p o q per selezionare "Spegnimento auto",
quindi premere ENTER .
2. Premere il tasto p o q per selezionare "Sì", quindi premere
La funzione di spegnimento automatico si attiva.
Selezionare "No" per disattivare la funzione di
spegnimento automatico.
Per utilizzare la funzione Anynet+ è necessario impostare il tasto di selezione del telecomando su TV.
Se si imposta Spegnimento automatico su "No", i dispositivi esterni collegati al televisore si spengono
ogniqualvolta si spegne il televisore. Tuttavia, se il dispositivo è in fase di registrazione potrebbe non
spegnersi. ImpostazioneAnynet+ (HDMI-CEC) : SpentoSpegnimento auto : SpentoRicer disp conSpentoAccesoSposta Conferma RitornoImpostazioneAnynet+ (HDMI-CEC) : AccesoSpegnimento auto : SpentoRicer disp c on No
Sì Sposta Conferma RitornoVisualizza TV Seleziona periferica Registra Menu periferica Funz dispositivo Ricevitore :Spento Impostazione TV P9Sposta ConfermaRitornoAnynet+ (HDMI-CEC)Modalità immagine : StandardModalità audio : PersonalizzataTimer stand-by : SpentoTS XT SRS : SpentoRisp. energia : SpentoDual l-ll : Mono Sposta Conferma EsciStrumenti Book-��.indb32 2008-03-03¿ÀÈÄ5:51:34Italiano - 33
Scansione e passaggio da un dispositivo Anynet
1. Premere il tasto TOOLS. Quindi, premere ENTER per
selezionare “Anynet+(HDMI-CEC)”.
2. Premere il tasto ▲ o ▼ per selezionare “Seleziona periferica”,
quindi premere il tasto ENTER .
3. Premere il tasto ▲ o ▼ per selezionare una periferica, quindi
premere ENTER . Il dispositivo viene attivato.
4. Se non si riesce a trovare il dispositivo desiderato, premere il
tasto ▲ o ▼ per selezionare “Impostazione”, quindi premere
5. Premere il tasto ▲ o ▼ per selezionare “Ricer disp con”,
quindi premere ENTER .
Viene visualizzato il messaggio “Configurazione connessione
” Una volta completata la ricerca, nel menu Anynet
vengono elencati tutti i dispositivi collegati.
Il passaggio al dispositivo selezionato può richiedere fino a 2
minuti. Non è possibile annullare l’operazione durante la fase
di passaggio da un dispositivo all’altro.
Il tempo richiesto per la scansione dei dispositivi dipende dal numero di dispositivi collegati al
Al termine della scansione, il numero di dispositivi trovati non appare.
Ogni volta che si accende il televisore tramite il tasto di accensione POWER viene eseguita una scansione
automatica di tutti i dispositivi collegati. Tuttavia, i dispositivi collegati dopo avere acceso il televisore, o in
altre circostanze particolari, potrebbero non apparire nell’elenco dei dispositivi. In questo caso, selezionare
Se si è selezionata una modalità di ingresso esterna tramite il tasto SOURCE, non sarà possibile
utilizzare la funzione Anynet+. Passare a un dispositivo Anynet+ utilizzando il
TOOLS. ImpostazioneAnynet+ (HDMI-CEC) : Acceso Spegnimento auto : Sì Ricer disp con Sposta Conferma RitornoVisualizza TV Seleziona periferica Registra Menu periferica Funz dispositivo Ricevitore :Spento Impostazione TV P9Sposta ConfermaRitorno Book-��.indb33 2008-03-03¿ÀÈÄ5:51:35Italiano - 34
Il menu Anynet+ può variare a seconda del tipo e dello stato del dispositivo Anynet+ collegato al
Menu Anynet+ Descrizione
Visualizza TV Passa da Anynet+ alla modalità di trasmissione del televisore.
Seleziona periferica Mostra il dispositivo al quale è collegato il televisore.
Registra Avvia la registrazione. (Questo menu si attiva solo se il dispositivo
supporta la funzione di registrazione).
Mostra il menu del dispositivo collegato.
Esempio. Se si collega un registratore DVD, appare il menu
Mostra il menu di controllo riproduzione del dispositivo collegato.
Esempio. Se si collega un registratore DVD, viene visualizzato il
menu di controllo riproduzione del registratore DVD.
Ricevitore L’audio viene generato dal ricevitore.
Impostazione È possibile impostare l’ambiente d’uso di Anynet+.
Tasti del telecomando disponibili in modalità Anynet+
Tipo di dispositivo Stato operativo Tasti disponibili
Una volta attivato il dispositivo,
quando il menu del dispositivo
corrispondente appare sullo
ENTER Tasti colorati
Tasto EXIT Una volta attivato il dispositivo,
quando si riproduce un file
(ricerca all’indietro)
Dispositivo con sintonizzatore
Una volta attivato il dispositivo,
durante la visione di un
programma televisivo
Dispositivo audio Una volta attivato il ricevitore
La funzione Anynet+ è utilizzabile solo quando il telecomando è impostato su TV.
Il tasto funziona solo in fase di registrazione.
Non è possibile gestire i dispositivi Anynet+ utilizzando i pulsanti del televisore. I dispositivi Anynet
possono essere gestiti solo tramite il telecomando.
In determinate condizioni, il telecomando del televisore potrebbe non funzionare. In questo caso,
riselezionare il dispositivo Anynet+.
Le funzioni Anynet+ non sono utilizzabili con prodotti di altre case costruttrici.
In modalità Anynet+, i tasti colorati potrebbero non funzionare in modo adeguato.
Le funzioni , possono differire in base al dispositivo in uso.
Book-��.indb34 2008-03-03¿ÀÈÄ5:51:35Italiano - 35
È possibile utilizzare un videoregistratore per registrare un programma televisivo.
La registrazione inizia. (Solo quando è collegato un dispositivo di registrazione Anynet+).
Il programma televisivo corrente viene registrato in modalità Watch TV (Guarda TV). Se si sta
guardando l’immagine di un altro dispositivo, vengono registrate le immagini di quel dispositivo.
E’ inoltre possibile registrare stream sorgente selezionando “Registra” dopo aver premuto il tasto
Prima di registrare, controllare che il jack dell’antenna sia correttamente collegato al dispositivo di
registrazione. Per il collegamento dell’antenna al dispositivo di registrazione, consultare il manuale
Ascolto tramite il ricevitore
È possibile ascoltare l’audio tramite un ricevitore anzichè
dagli altoparlanti del televisore.
Quindi, premere ENTER per selezionare
"Anynet+(HDMI-CEC)".
p o q per selezionare "Ricevitore", quindi
2. Premere il tasto o per selezionare "Acceso", quindi
L’audio viene trasmesso dal ricevitore.
3. Premere il tasto EXIT per uscire.
Se il ricevitore è impostato su Acceso, l’audio del televisore
viene trasmesso dal ricevitore a 2 canali.
Se il ricevitore è utilizzabile esclusivamente con il sistema Home Theater (solo audio), potrebbe non
apparire nell’elenco dei dispositivi.
In caso di contenuti protetti da copyright, il ricevitore potrebbe non funzionare correttamente.
Nel caso di una interruzione di corrente al televisore quando il “Ricevitore” è impostato su “Acceso”
(per lo scollegamento del cavo o un calo di potenza), la funzione “Altoparlante TV” può essere
impostata su “Spento” alla riaccensione del televisore. (vedere pag. 23) Visualizza TV Seleziona periferica Registra Menu periferica Funz dispositivo Ricevitore :Spento Impostazione TV P9Sposta ConfermaRitorno Book-��.indb35 2008-03-03¿ÀÈÄ5:51:35Italiano - 36
Controlli da effettuare prima di contattare l’assistenza tecnica
■ Controllare se si sta utilizzando un dispositivo Anynet+. Il sistema
Anynet+ può essere utilizzato solo con dispositivi AV che supportano
■ Collegare solo un ricevitore.
■ Controllare che il cavo di alimentazione di Anynet+ sia collegato
■ Controllare i collegamenti dei cavi Video/Audio/HDMI del dispositivo
■ Verificare se Anynet+ (HDMI-CEC) è impostato su Acceso nel menu di
impostazione di Anynet+.
■ Verificare se il telecomando del televisore è in modalità TV.
■ Verificare se il telecomando è esclusivo per il dispositivo Anynet+.
■ In alcune condizioni, Anynet+ non funziona.(Ricerca canali, Plug &
■ Quando si collega o si rimuove il cavo HDMI, eseguire una nuova
ricerca dei dispositivi oppure spegnere e riaccendere il televisore.
■ Controllare che la funzione Anynet+ o il dispositivo Anynet+ sia
■ Controllare che il dispositivo Anynet+ sia collegato correttamente al
televisore e che Anynet+ (HDMI-CEC) sia impostato su Acceso nel
menu di impostazione di Anynet+.
■ Premere il tasto TV sul telecomando del televisore. Premere il tasto
TOOLS per visualizzare il menu Anynet+, quindi selezionare il menu
Si desidera uscire da
■ Selezionare Visualizza TV nel menu Anynet+.
■ Premere il tasto SOURCE sul telecomando del televisore e selezionare
un dispositivo non Anynet+.
, CH LIST, PRE-CH, o altro per passare in modalità
TV. (Si noti che il tasto dei canali funziona solo se non è collegato un
dispositivo Anynet+ con sintonizzatore incorporato.)
viene visualizzato a
■ Non è possibile utilizzare il telecomando durante la configurazione di
Anynet+ o durante il passaggio a un’altra modalità di visualizzazione.
■ Utilizzare il telecomando solo al termine dell’impostazione di Anynet+ o
del passaggio alla nuova modalità di visualizzazione.
dispositivo Anynet+.
Non è possibile utilizzare la funzione di riproduzione mentre è in corso la
funzione Plug & Play.
■ Controllare se il dispositivo supporta le funzioni di Anynet+.
■ Controllare se il cavo HDMI è collegato correttamente.
■ Verificare se <Anynet+ (HDMI-CEC)> è impostato su <Acceso> nel
menu di impostazione di Anynet+.
■ Cerca ancora dispositivi Anynet+.
■ E’ possibile collegare un dispositivo Anynet+ solo tramite un cavo
HDMI. Alcuni cavi HDMI potrebbero non supportare le funzioni
■ In caso di chiusura anomala, a causa di uno scollegamento del cavo
HDMI, del cavo di alimentazione oppure di una interruzione di corrente,
ripetere la ricerca del dispositivo.
Verificare se il jack dell’antenna sul dispositivo di registrazione è
correttamente collegato.
Book-��.indb36 2008-03-03¿ÀÈÄ5:51:36Italiano - 37
La maggior parte delle emittenti televisive fornisce informazioni scritte tramite il servizio Teletext.
La pagina Indice del servizio Teletext spiega come utilizzare il servizio. Inoltre, è possibile
selezionare varie opzioni tramite i tasti del telecomando.
Per ricevere correttamente le informazioni del servizio Teletext, è necessario che la ricezione del
canale sia stabile. In caso contrario, le informazioni potrebbero apparire incomplete e alcune pagine
potrebbero mancare del tutto.
Esce dalla visualizzazione teletext.
Premere questo tasto in qualsiasi momento per visualizzare la
Utilizzato per memorizzare le pagine del servizio Teletext.
Premere questo tasto per raddoppiare le dimensioni delle lettere
nella metà superiore dello schermo. Premerlo nuovamente per
applicare la modica anche alla metà inferiore dello schermo.
Premerlo una terza volta per tornare allo schermo normale.
Consente di visualizzare il testo nascosto (risposte a quiz, ad esem-
pio). Per tornare alla modalità di visualizzazione normale, premere
/ (teletext attivo/mix)
Premere questo tasto per attivare la modalità Teletext dopo avere
selezionato un canale che fornisce questo tipo di servizio. Premere
di nuovo il tasto per sovrapporre le informazioni del servizio Teletext
alla trasmissione corrente.
Premere questo tasto per selezionare la modalità Teletext (LIST/
FLOF). Se si preme LIST, viene attivata la modalità di List save
(Salva elenco). Questa modalità permette di salvare le pagine
Teletext utilizzando il tasto8(salva).
1 (pagina secondaria)
Visualizza la pagina secondaria disponibile.
Consente di visualizzare la pagina Teletext successiva.
Consente di visualizzare la pagina Teletext precedente.
Consente di mantenere visualizzata una pagina, se quella pagina è collegata a più pagine second-
arie che scorrono automaticamente. Per scorrere le pagine, premere nuovamente il tasto.
Utilizzato per visualizzare le stazioni trasmittenti quando si cerca una pagina.
Tasti colorati (rosso/verde/giallo/blu)
Se l’emittente utilizza un sistema FASTEXT, i diversi argomenti presenti in una pagina sono indicati con
colori diversi e possono essere selezionati premendo i tasti colorati corrispondenti. Premere il tasto il cui
colore corrisponde a quello dell’argomento desiderato. La pagina viene visualizzata con altre informazioni
colorate selezionabili in modo analogo. Per visualizzare la pagina precedente o successiva, premere il
tasto colorato corrispondente.
È possibile cambiare le pagine Teletext premendo i tasti numerici sul
Le pagine teletext sono organizzate in base a sei categorie:
A B C D E F Numero della pagina selezionata.
Identità della stazione emittente.
Numero della pagina corrente o stato della ricerca.
Informazioni sullo stato.
Informazioni FASTEXT.
Le informazioni del Teletext sono spesso suddivise su più
pagine visualizzate in sequenza alle quali è possibile accedere
Immettendo il numero di pagina
Selezionando un titolo in un elenco
Selezionando un’intestazione colorata (sistema FASTEXT)
TV per uscire dalla schermata teletext.
TOOLS Book-��.indb38 2008-03-03¿ÀÈÄ5:51:36Italiano - 39
Regolazione montaggio a parete (kit venduto separatamente)(a seconda del modello)
Una volta installato il supporto a parete, è possibile regolare facilmente la posizione del televisore.
Visualizzazione del menu
1. Premere il tasto ▲, ▼, ◄ o ► sul telecomando.
Viene visualizzata la schermata Regolazione montaggio a
Mentre si guarda la televisione, se premendo un tasto di
direzione la schermata Regolazione montaggio a parete
non appare, utilizzare il menu per visualizzare la schermata
Premere il tasto MENU per visualizzare il menu.
p o q per selezionare "Impostazione",
quindi preme re il tasto ENTER .
Premere il tasto p o q "Regolazione montaggio a
parete", quindi premere il tasto ENTER .
Ritrovamento della posizione
2. Effettuare la regolazione no a impostare la posizione
desiderata utilizzando i tasti p,q,◄,.
Quando sullo schermo del televisore non sono visualizzati
messaggi OSD, premendo un tasto freccia appare la
schermata di regolazione.
Premere il tasto INFO per azzerare. Premere il tasto o
per selezionare "Sì", quindi premere il tasto
La posizione viene inizializzata alle impostazioni
3. Premere il tasto blu.
Premere il tasto p e q per selezionare una modalità di
salvataggio tra Posizione1, Posizione2 o Posizione3 allo scopo
di salvare la posizione corrente.
Per non salvare la posizione corrente, premere il tasto
Quando si seleziona una modalità di salvataggio, non è
possibile utilizzare i tasti Colore.
4. Premere il tasto ENTER per salvare.
Quando è selezionata la Posizione1, viene visualizzato il
messaggio "Posizione corrente salvata come Posizione1".
5. Premere il tasto ENTER .
La Posizione salvata viene visualizzata a sinistra del menu OSD.
TV ImpostazionePlug & Play Lingua : Italiano Ora Regolazione montaggio a parete Melodia : Spento Entertainment : Spento Risp. energia : Spento PIP Sposta Conferma RitornoRegolazione montaggio a pareteRegola Salva Centrale INFO Posizione 1 2 3
TOOLS SalvaSelez modalità di salvataggio. Regola Conferma RitornoPosizione1Posizione2Posizione3
Pannello posteriore TV Montaggio automatico a parete
Cavo di SERVIZIO (Non fornito)
Book-��.indb39 2008-03-03¿ÀÈÄ5:51:37Italiano - 40
Spostamento sulla posizione memorizzata
1. Completare la fase 1 di “Visualizzazione del menu”.
2. Premendo un tasto Colore (Rosso, Verde, Giallo) è possibile
spostare il supporto a parete nella posizione memorizzata.
E' possibile spostare il supporto a parete su una delle tre
posizioni preimpostate semplicemente premendo i tasti
colore Rosso (Posizione1), Verde (Posizione2) o Giallo
Se si regola la posizione dopo aver effettuato lo
spostamento su una posizione preimpostata, la
visualizzazione della posizione scompare.
Per informazioni sull'installazione, consultare il Manuale di installazione fornito insieme al supporto a
Per l’installazione del prodotto e l’installazione e lo spostamento del supporto a parete, consultare un
installatore specializzato.
Utilizzare questo manuale di installazione quando è possibile ssare il supporto a una parete. Se il
supporto deve essere ssato ad altri tipi di materiale, consultare il rivenditore di zona.
L’opzione Auto Wall Mount non è attivabile se Anynet+ è in funzione.
I modelli a 37 e 40 pollici non sono compatibili con il supporto a parete motorizzato di vecchio tipo
Uso del blocco Kensington antifurto (a seconda del modello)
Il blocco Kensington è un dispositivo usato per assicurare sicamente il sistema quando viene
utilizzato in un luogo pubblico. L’aspetto del dispositivo e il metodo di blocco possono variare, a
seconda della marca. Per informazioni sull’uso, consultare il manuale fornito insieme al blocco
Kensington. Il dispositivo di blocco è in vendita separatamente.
Inserire il dispositivo di blocco nello slot
Kensington sull’LCD del televisore (Figura 1) e
ruotarlo nella direzione di blocco (Figura 2).
2. Collegare il cavo di blocco Kensington.
3. Fissare il blocco Kensington a un tavolo o altro
La posizione del blocco Kensington può variare
a seconda del modello.
➣ Regolazione montaggio a pareteRegola Salva Centrale INFO Posizione1Posizione 1 2 3 Cavo
Book-��.indb40 2008-03-03¿ÀÈÄ5:51:38Italiano - 41
luzione dei problemi: Prima di contattare l’assistenza
Nessun audio o immagine. Controllare che il cavo di alimentazione sia collegato alla presa di
Vericare di aver premuto il tasto
Controllare le impostazioni relative al contrasto e alla luminosità
Controllare il volume.
Immagine normale ma audio
Controllare il volume.
Controllare se si è premuto il tasto MUTE
Vericare che “Altoparlante TV” sia in posizione Acceso.
l’indicatore di alimentazione
lampeggia in modo continuo.
Sul computer controllare l’alimentazione e il cavo segnale.
Il televisore sta utilizzando il proprio sistema di gestione alimentazione.
Muovere il mouse o premere un tasto qualsiasi sulla tastiera del
Nessuna immagine oppure
immagine in bianco e nero.
Regolare le impostazioni del colore.
Controllare se la selezione del sistema di trasmissione è corretta.
Interferenze di audio e
Provare a identicare l’apparecchiatura elettrica che causa le
interferenze e spostarla più lontano.
Collegare il televisore a un’altra presa di alimentazione.
Immagine distorta o con
Controllare la direzione e i collegamenti dell’antenna.
Le interferenze sono spesso dovute all’uso di un’antenna interna.
Telecomando non funzionante. Sostituire le batterie del telecomando.
Pulire il bordo superiore del telecomando (nestra di trasmissione).
Controllare i terminali delle batterie.
“Controlla cavo segnale”.
Controllare che il cavo del segnale sia saldamente collegato al PC o
alle sorgenti video.
Controllare che le sorgenti video o il PC siano accesi.
In modalità PC, appare il
“Modo non supportato”.
Controllare la risoluzione massima e la frequenza dell’adattatore video.
Confrontare questi valori con i dati delle modalità di visualizzazione.
L’immagine danneggiata viene
visualizzata nell’angolo dello
Se in alcune periferiche esterne è selezionata l’opzione “Solo
scansione”, l’immagine danneggiata può essere visibile nell’angolo dello
schermo. Questa anomalia è causata dalle periferiche esterne, non dal
Viene visualizzato il
messaggio “Ripristina tutte
le impostazione ai valori
Ciò si verifica quando si tiene premuto il tasto
EXIT per qualche istante.
Le impostazioni del prodotto vengono reimpostate ai valori di fabbrica.
Il pannello LCD TFT è composto da sub pixel (3 133 440) la cui produzione richiede una tecnologia molto
Tuttavia, alcuni pixel potrebbero risultare più luminosi o più scuri. Questo fenomeno non ha alcun impatto
sulle prestazioni del prodotto.
Book-��.indb41 2008-03-03¿ÀÈÄ5:51:38Italiano - 42
Speciche tecniche e ambientali
Caratteristiche ambientali
Temperatura di esercizio
Umidità di esercizio
Temperatura di stoccaggio
Umidità di stoccaggio
Da 10 °C a 40 °C (da 50 °F a 104 °F)
Caratteristiche ambientali
Temperatura di esercizio
Umidità di esercizio
Temperatura di stoccaggio
Umidità di stoccaggio
Da 10 °C a 40 °C (da 50 °F a 104 °F)
Caratteristiche ambientali
Temperatura di esercizio
Umidità di esercizio
Temperatura di stoccaggio
Umidità di stoccaggio
Da 10 °C a 40 °C (da 50 °F a 104 °F)
Caratteristiche ambientali
Temperatura di esercizio
Umidità di esercizio
Temperatura di stoccaggio
Umidità di stoccaggio
Da 10 °C a 40 °C (da 50 °F a 104 °F)
Design e speciche sono soggetti a modiche senza preavviso.
Questo prodotto è un’apparecchiatura digitale di Classe B.
Per l’alimentazione elettrica e il consumo di corrente, consultare l’etichetta apposta sul prodotto.
Book-��.indb44 2008-03-03¿ÀÈÄ5:51:39Questa pagina è stata lasciata
intenzionalmente vuota.
BN68-01425A-Ita.indd 45 2008-03-03 ¿ÀÈÄ 6:57:04© 2008 Samsung Electronics Co., Ltd. All rights reserved.
Componente TV, Ext.1, Ext.2, AV HDMI 1, 2, 3 TV, Ext.1, Ext.2, AV PC TV, Ext.1, Ext.2, AV Fuente
Componente TV, Ext.1, Ext.2, AV HDMI 1, 2, 3 TV, Ext.1, Ext.2, AV PC TV, Ext.1, Ext.2, AV Fonte
Component TV, Ext.1, Ext.2, AV HDMI 1, 2, 3 TV, Ext.1, Ext.2, AV PC TV, Ext.1, Ext.2, AV Source
worden gemengd met ander bedrijfsafval voor verwijdering.
Corretto smaltimento del prodotto (rifiuti elettrici ed elettronici)
(Applicabile in i paesi dell’Unione Europea e in quelli con sistema di raccolta differenziata)
Il marchio riportato sul prodotto o sulla sua documentazione indica che il prodotto non deve essere smaltito
con altri rifiuti domestici al termine del ciclo di vita. Per evitare eventuali danni all’ambiente o alla salute
causati dall’inopportuno smaltimento dei rifiuti, si invita l’utente a separare questo prodotto da altri tipi di
rifiuti e di riciclarlo in maniera responsabile per favorire il riutilizzo sostenibile delle risorse materiali. Gli utenti
domestici sono invitati a contattare il rivenditore presso il quale è stato acquistato il prodotto o l’ufficio locale
preposto per tutte le informazioni relative alla raccolta differenziata e al riciclaggio per questo tipo di prodotto.
Gli utenti aziendali sono invitati a contattare il proprio fornitore e verificare i termini e le condizioni del contratto
di acquisto. Questo prodotto non deve essere smaltito unitamente ad altri rifiuti commerciali.
Eliminación correcta de este producto (material eléctrico y electrónico de descarte)
