MODE D'EMPLOI LE40A4577C1DXXC SAMSUNG

Book-��.indb43 2008-03-03¿ÀÈÄ5:49:47© 2008 Samsung Electronics Co., Ltd. All rights reserved.

Précautions à prendre lors de l’affichage d’une image fixe

Une image fixe peut causer des dommages irrémédiables à l’écran du téléviseur.

• N’affichez pas une image fixe sur l’écran LCD plus de 2 heures. Cela pourrait provoquer une

rémanence de l’image à l’écran.

Cette rémanence de l’image est également appelée “brûlure de l’écran”.

Pour éviter une telle rémanence de l’image à l’écran, réduisez la luminosité et le contraste de

l’écran lorsque vous laissez une image fixe affichée.

Regarder l’écran LCD du téléviseur en format 4:3 pendant une longue période peut

laisser des traces de bordures à gauche, à droite et au centre de l’écran, à cause de la

différence d’émission de lumière sur l’écran. La lecture d’un DVD ou l’utilisation d’une

console de jeu peut avoir un effet similaire sur l’écran. Les dommages provoqués par les effets qui

précèdent ne sont pas couverts par la garantie.

• L’affichage d’images fixes de jeux vidéo et d’ordinateurs pendant plus longtemps qu’une période

spécifique peut provoquer des rémanences.

Pour éviter cela, réduisez la “luminosité” et le “contraste” lors de l’affichage d’images fixes.

Comment contacter Samsung dans le monde

Si vous avez des suggestions ou des questions concernant les produits Samsung, veuillez contacter le

Service Consommateurs Samsung. (Voir la quatrième de couverture pour plus d’informations.)

Book-��.indb1 2008-03-03¿ÀÈÄ5:49:48Français - 1

Installation du support mural 2

Présentation du panneau de comman 3

Présentation du panneau de branchement 4

Présentation de la télécommande 7

Insertion des piles dans la télécommande 8

Mise en marche et arrêt 8

Mise en mode veille de votre téléviseur 8

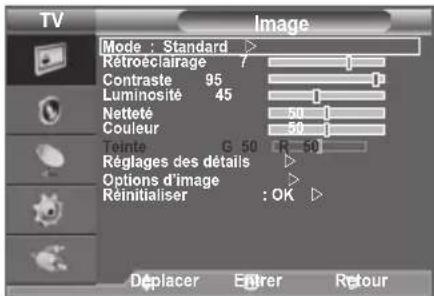

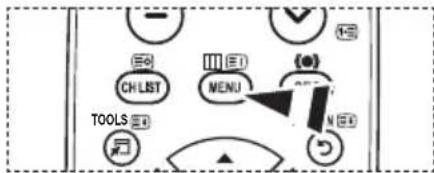

Afchage des menus 9

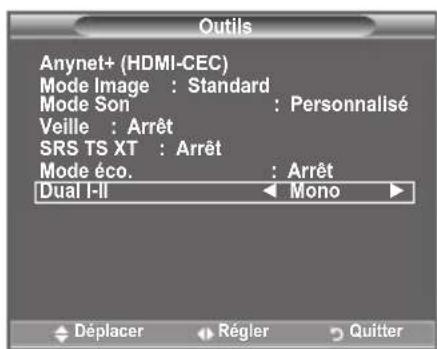

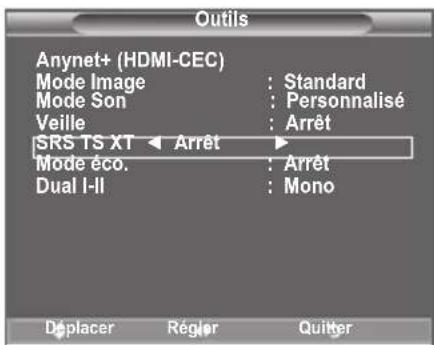

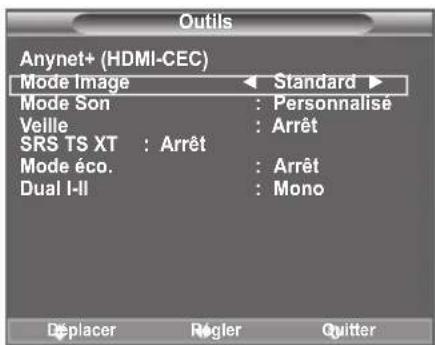

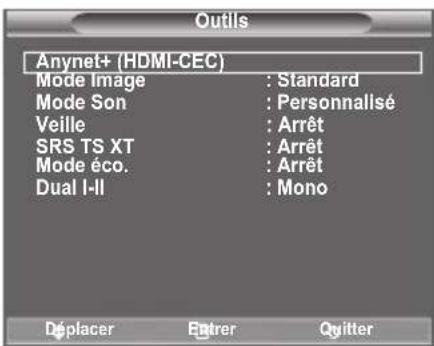

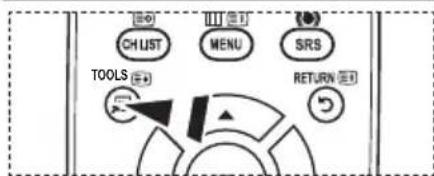

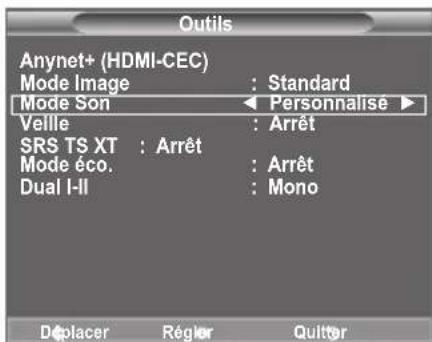

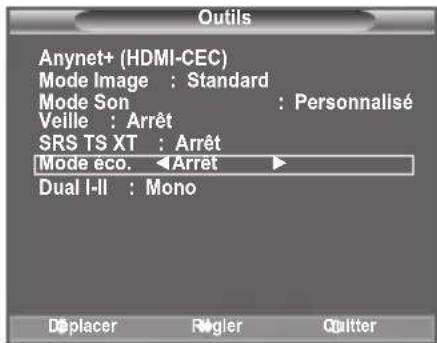

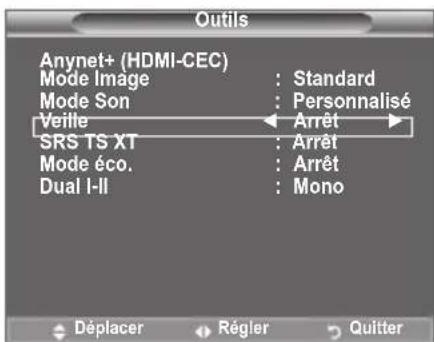

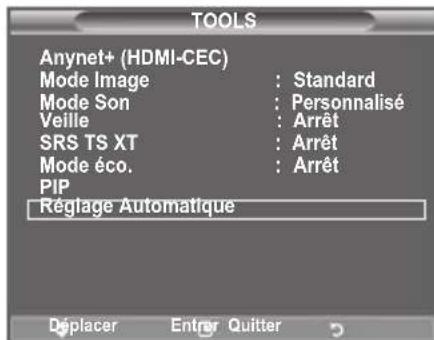

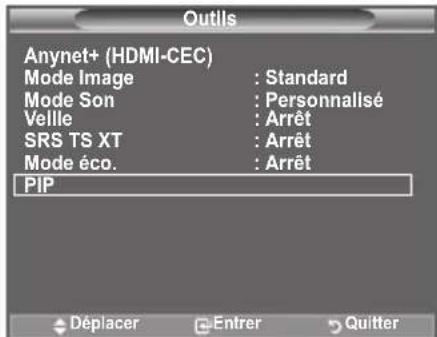

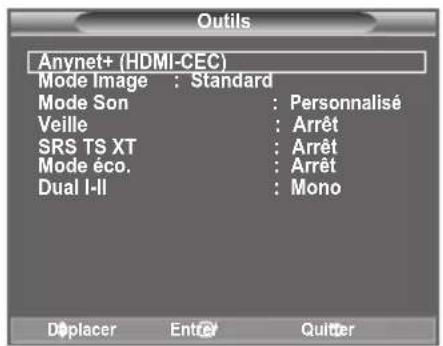

Utilisation du bouton TOOLS 9

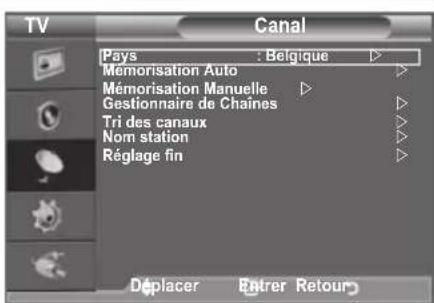

REGLAGE DES CANAUX Mémorisation automatique des canaux 11

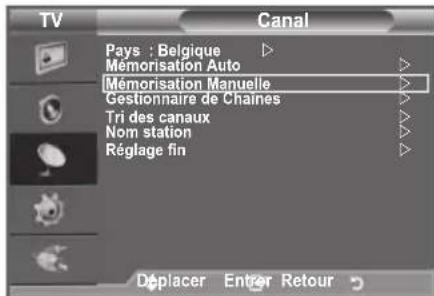

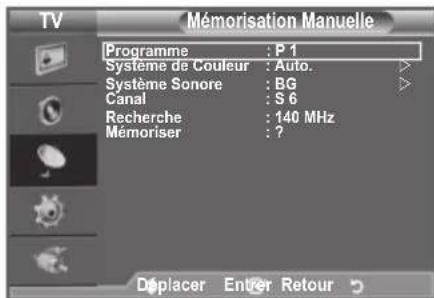

Mémorisation manuelle des canaux 12

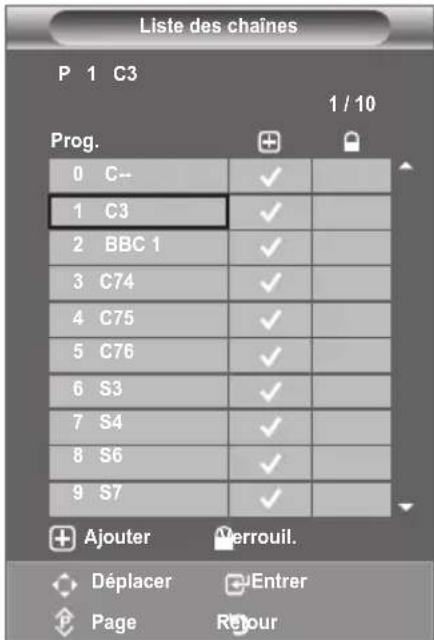

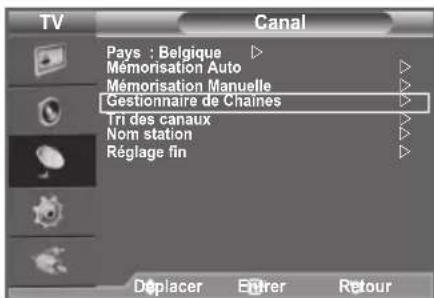

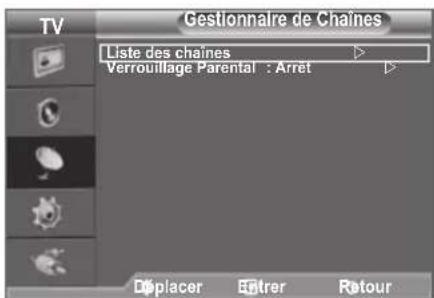

Ajout/Verrouillage de canaux 13

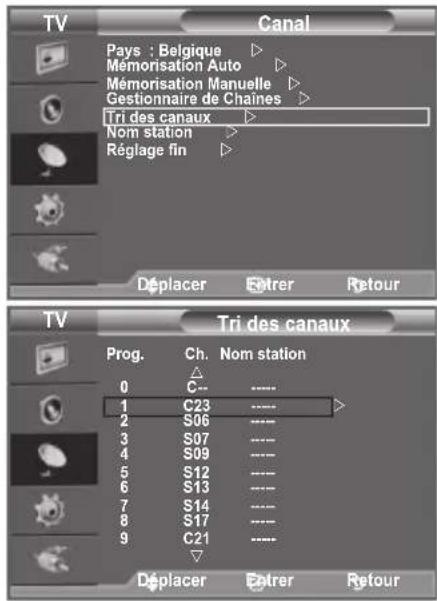

Organisation des canaux mémorisés 14

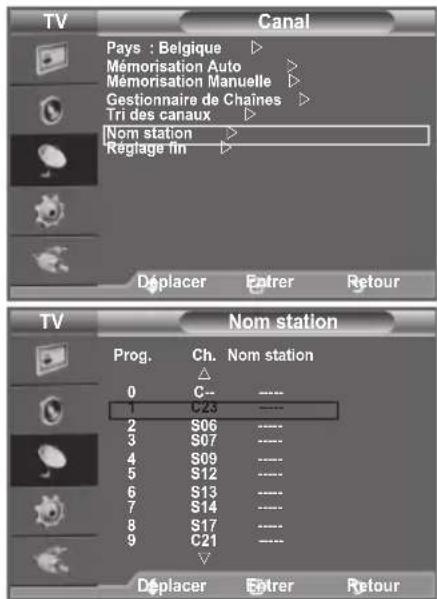

Attribution de noms aux canaux 14

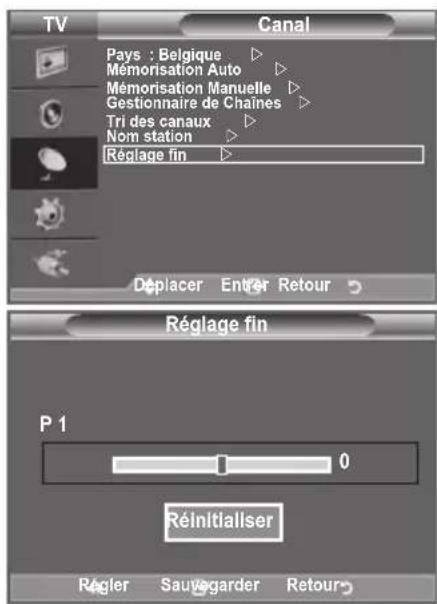

Réception des canaux grâce à la

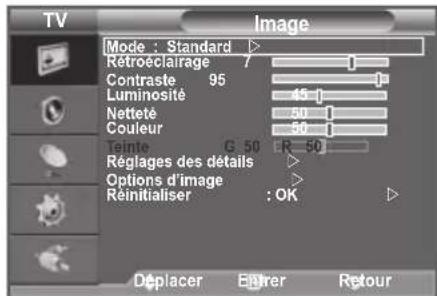

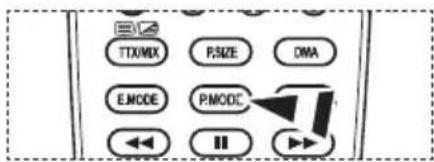

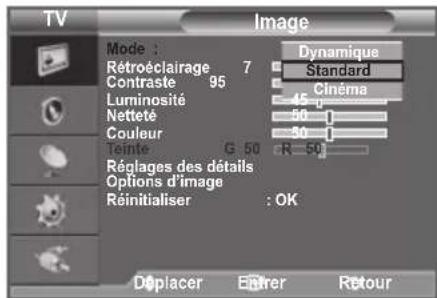

REGLAGE DE L’IMAGE Changement de la norme Image 16

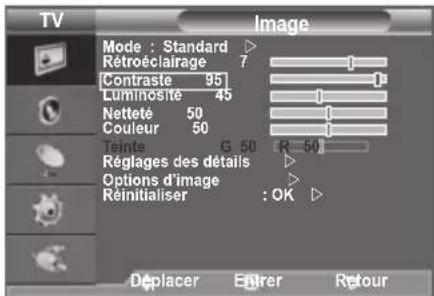

Réglage de l’image personnalisée 17

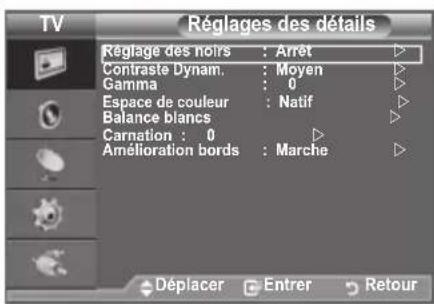

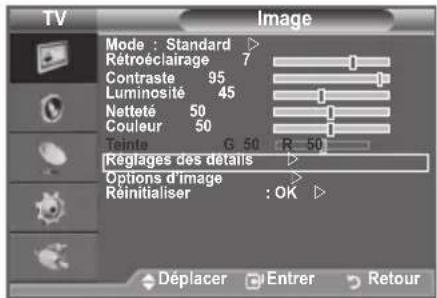

Réglages des détails de l’image 17

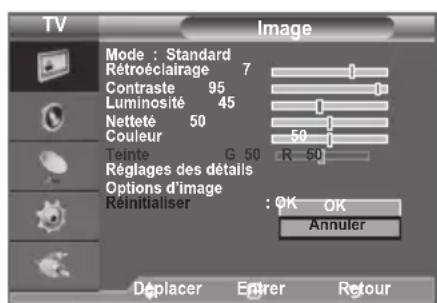

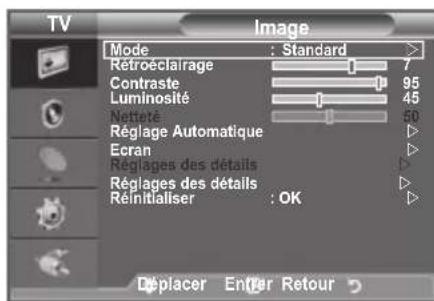

Reinitialisation des paramètres d’image

à leur valeur par défaut. 18

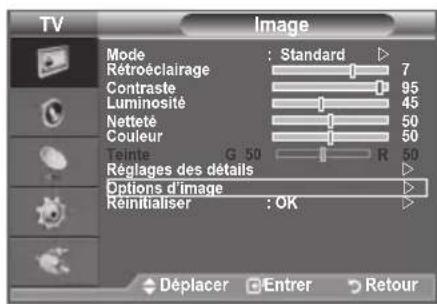

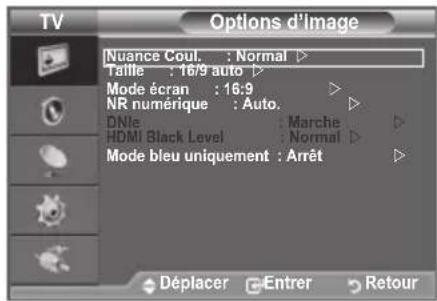

Conguration de l’option Image 19

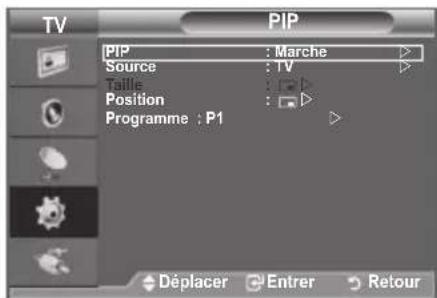

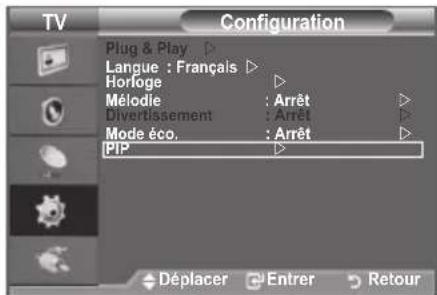

Afchage Picture In Picture (PIP) 21

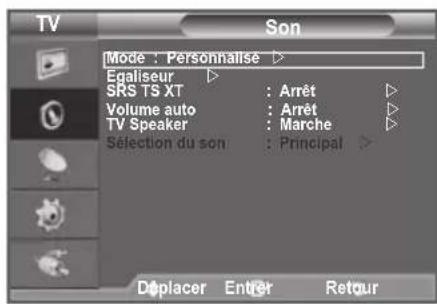

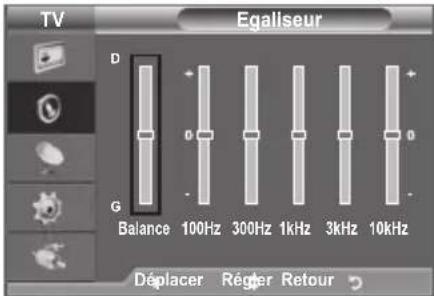

REGLAGE DU SON Fonctions audio 22

Sélection du mode Son 23

Branchement du casque (vendu séparément) . 23

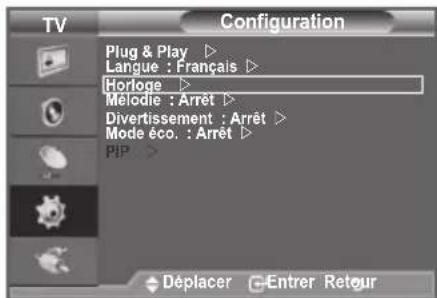

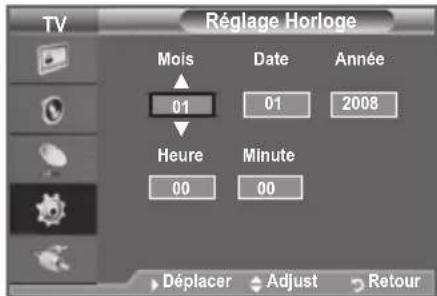

REGLAGE DE L’HEURE Réglage et afchage de l’heure actuelle 24

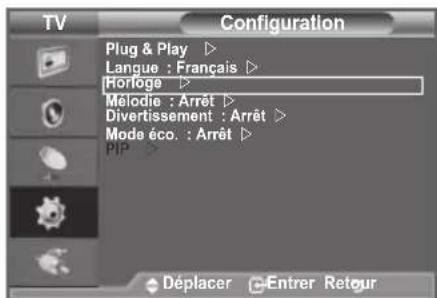

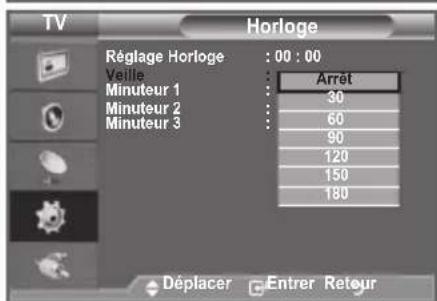

Réglage du minuteur de mise en veille 24

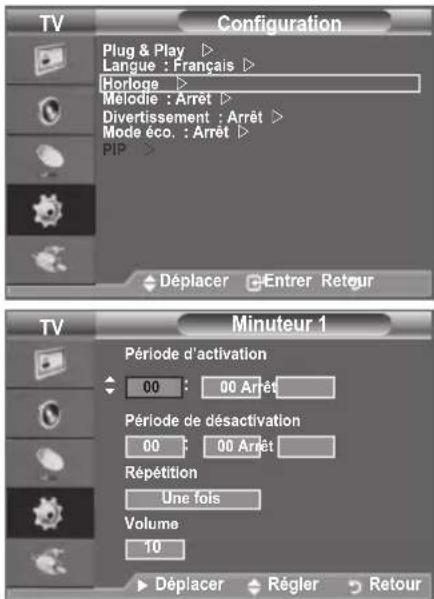

Mises en marche et arrêt automatiques

de votre téléviseur 25

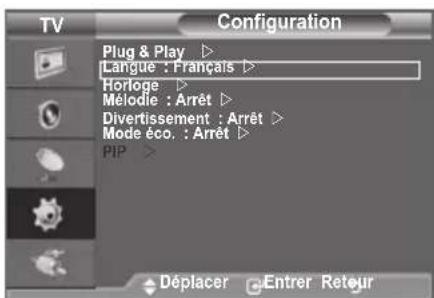

DESCRIPTION DES FONCTIONS Choix de la langue 25

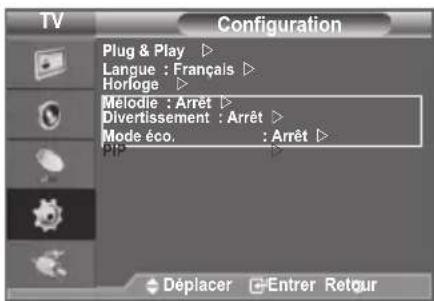

Mélodie / Divertissement / Mode éco. 26

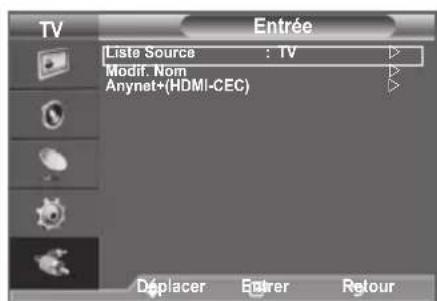

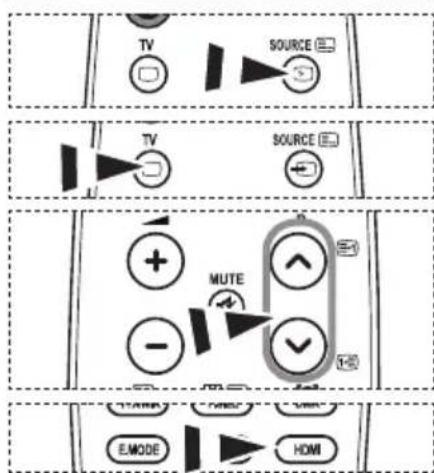

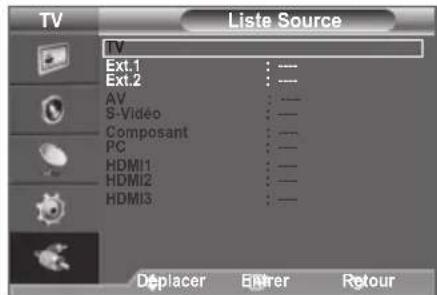

Sélection de la source 27

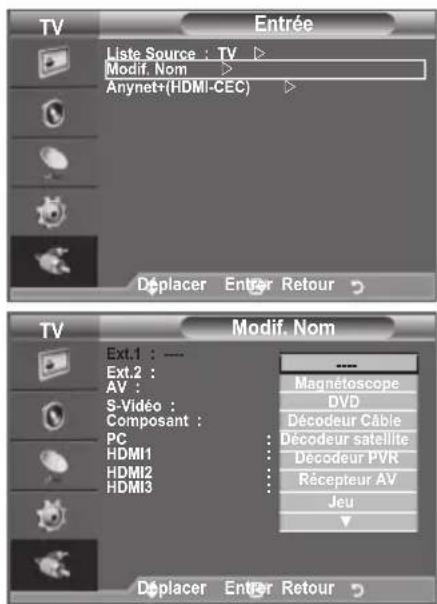

Modication du nom de la source d’entrée 28

REGLAGE DU PC Conguration de votre logiciel PC

(basée sur Windows XP) 29

Modes d’afchage 29

Conguration du téléviseur avec le PC 30

ANNEXE Qu’est-ce que Anynet

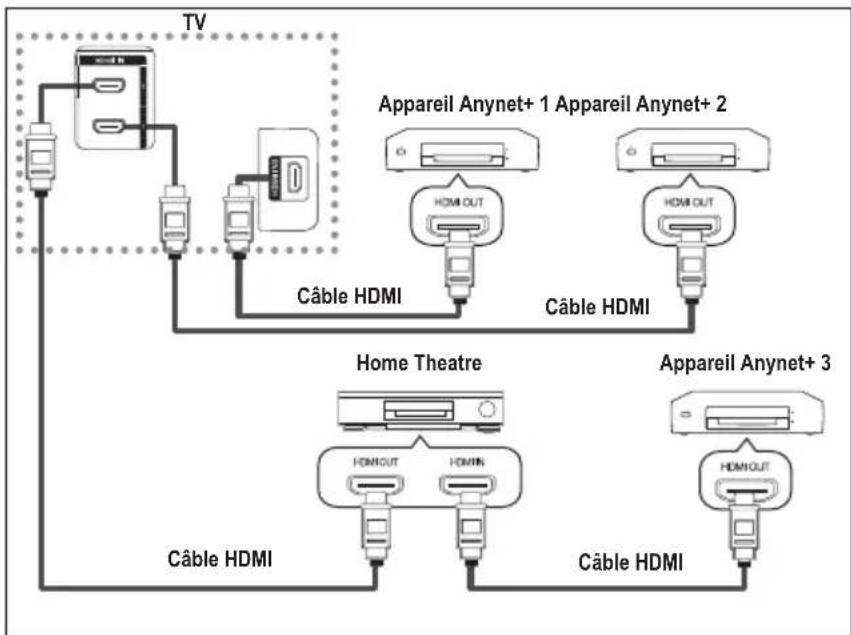

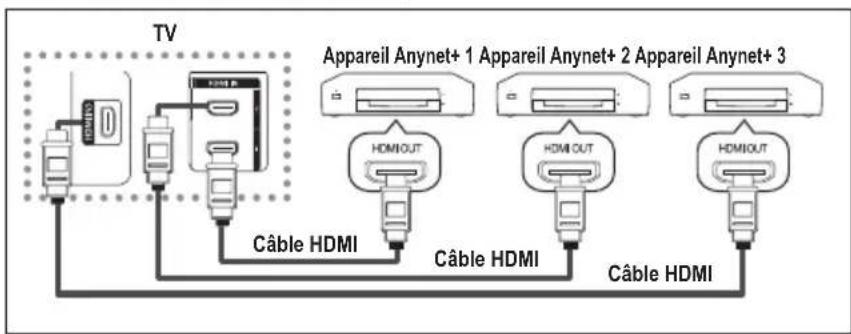

Connexion d’appareils Anynet

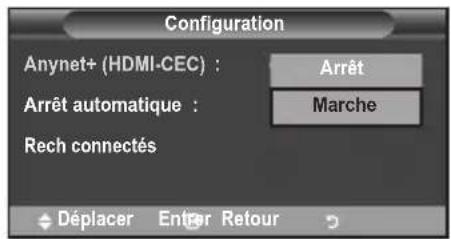

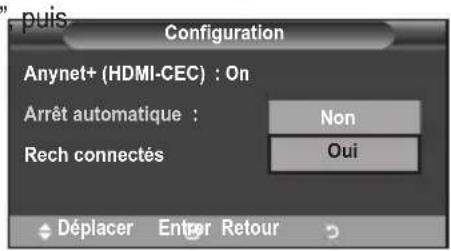

Conguration d’Anynet+ 32

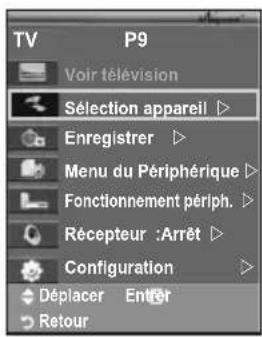

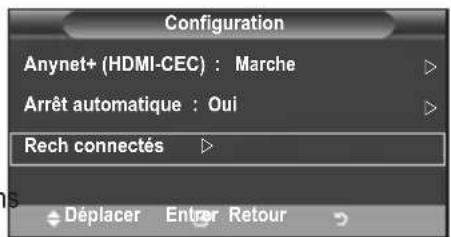

Recherche d’appareils Anynet+ et

basculement entre des appareils 33

Ecoute via un récepteur 35

Vérications avant de faire appel au service

RECOMMANDATIONS D’UTILISATION Fonction de télétexte 37

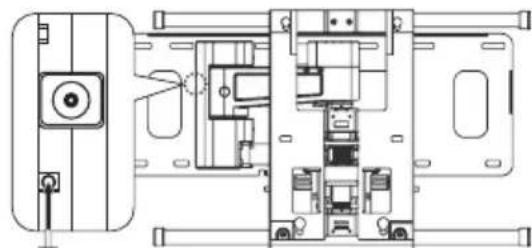

Ajustement xation murale

(en fonction du modèle) 39

Utilisation du verrouillage Kensington antivol

(en fonction du modèle) 40

Dépannage : Avant de contacter le personnel

du service d’assistance 41

Spécications techniques et

Installation du support

1. Connectez votre téléviseur LCD et le support.

Le téléviseur doit être soulevé par plusieurs personnes.

Assurez-vous de distinguer la partie avant de la partie arrière du support lorsque vous les

2. Fixez deux vis à l’emplacement 1 puis deux autres à l’emplacement 2.

Mettez le produit à la verticale et serrez les vis. Si vous serrez les vis alors que le téléviseur LCD

est à l’horizontale, il est possible qu’il penche d’un côté.

Le socle est installé pour les modèles dont la taille de l’écran est de 37 pouces ou plus.

Installation du support mural

Les élements du support mural (vendus séparément) permettent de

xer le téléviseur au mur.

Pour plus d’informations sur l’installation du support mural, reportez-

vous aux instructions fournies avec les élements du support mural.

Faites appel à un technicien pour installer la xation murale.

Samsung Electronics ne saurait être tenu responsable de tout

dommage sur le produit ni de toute blessure subie par vous ou

par d’autres personnes si vous choisissez d’effectuer l’installation

N’installez pas votre kit de montage mural lorsque votre

téléviseur est en fonctionnement. Une blessure par choc

électrique pourrait en résulter.

Enlevez le support, bouchez l’orice de la base et fermez à

Vériez que les éléments suivants sont inclus avec votre téléviseur LCD.

S’il manque des éléments, contactez votre revendeur.

♦ Manuel d’utilisation ♦ Carte de garantie ♦ Manuel de sécurité ♦ Cartes d’enregistrement

Carte de garantie/ Manuel de sécurité / Cartes d’enregistrement (Non disponibles dans tous les pays)

Selon le modèle, il se peut que le socle et les vis ne soient pas inclus.

Book-��.indb2 2008-03-03¿ÀÈÄ5:49:49Français - 3

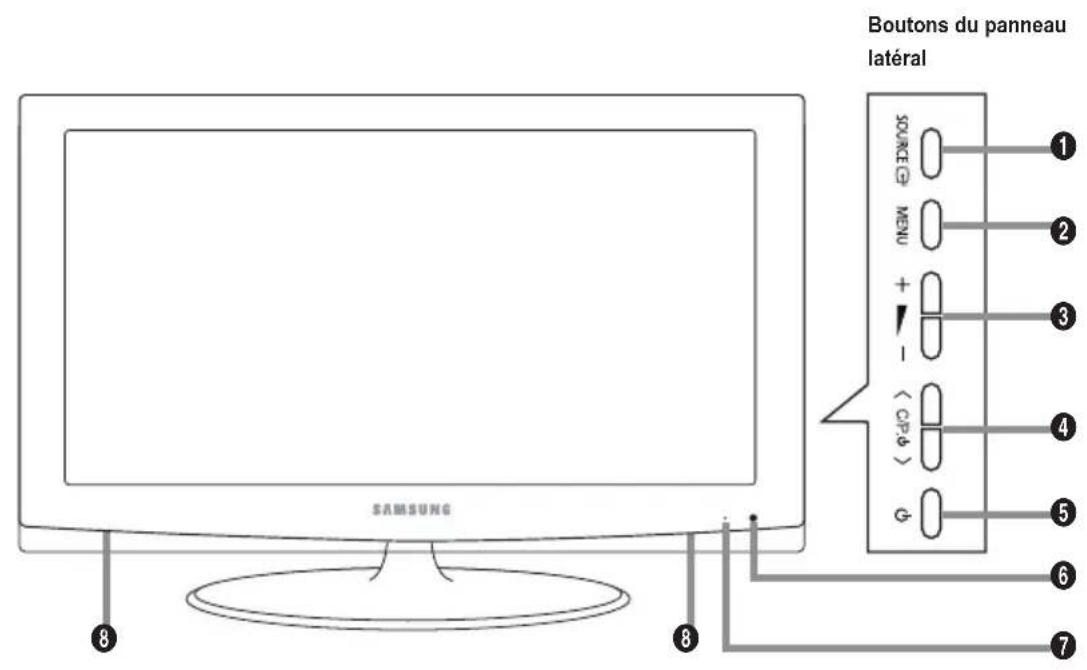

Présentation du panneau de comman

La couleur et la forme du produit peuvent varier en fonction du modèle.

Permet d’allumer et d’éteindre le téléviseur.

Témoin d’alimentation

Clignote et s’éteint lorsqu’il est sous tension et

s’allume en mode Veille.

Capteur de la télécommande

Dirigez la télécommande vers ce point du

Afche un menu de toutes les sources d’entrée

disponibles (TV, Ext.1, Ext.2, AV, S-Vidéo,

Composant, PC, HDMI1, HDMI2 et HDMI3).

Dans le menu à l’écran, untilisez ce bouton de la

même façon que le bouton

MENU Permet d’afcher le menu des fonctions de votre

téléviseur sur l’écran.

Permet d’augmenter ou de baisser le volume.

Dans le menu à l’écran, utiliser les boutons

de la même façon que les boutons

 et  de la télécommande.

Permet de changer de canal.

Dans le menu à l’écran, utiliser les boutons

de la même façon que les boutons

▲ et ▼ de la télécommande.

(Vous pouvez allumer votre téléviseur sans votre

télécommande à l’aide de ces boutons.)

5 Boutons du panneau latéralBook-��.indb3 2008-03-03¿ÀÈÄ5:49:50Français - 4

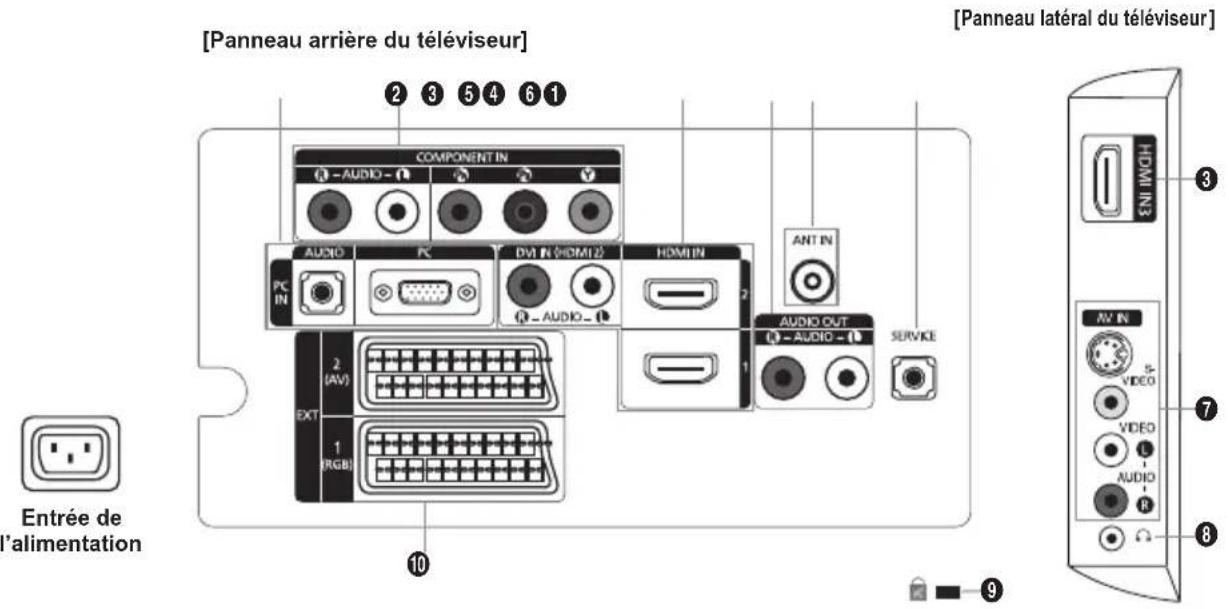

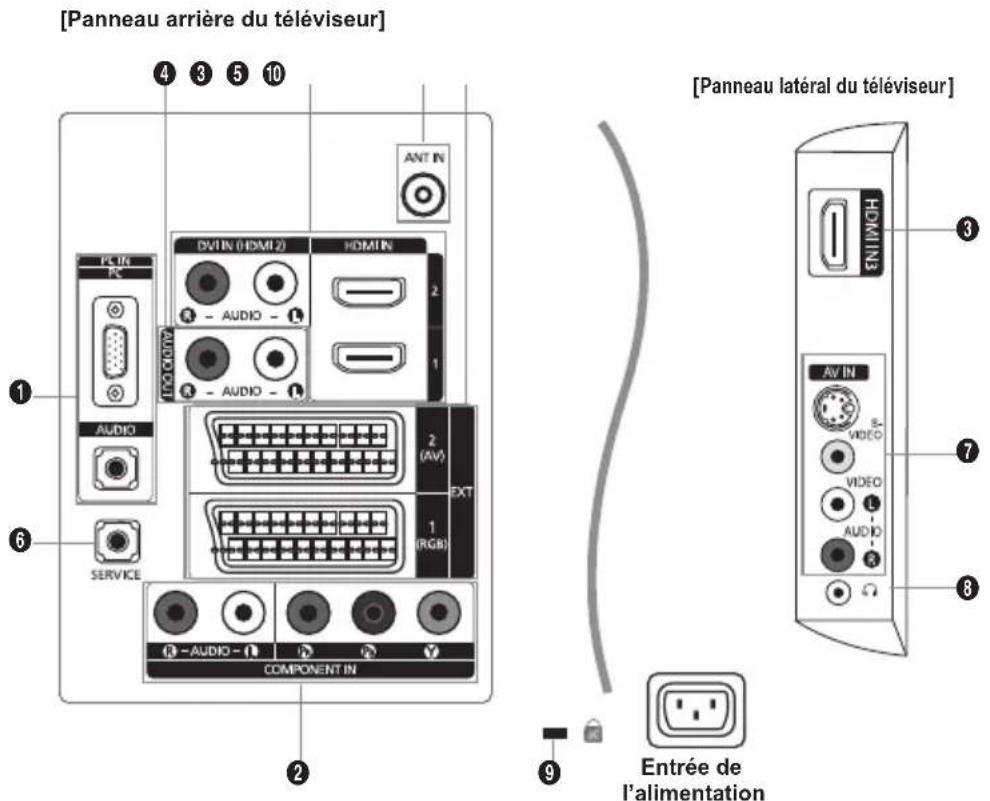

Présentation du panneau de branchement

Lorsque vous branchez un périphérique externe à votre téléviseur, assurez-vous que celui-ci est éteint.

Lorsque vous branchez un périphérique externe, faites correspondre les couleurs de la borne de connexion et du

[Panneau arrière du téléviseur]

Panneau latéral du téléviseur

[Panneau arrière du téléviseur]

Panneau latéral du téléviseur

La couleur et la forme du produit peuvent varier en fonction du modèle.

Pour raccorder la prise de sortie vidéo et audio de votre PC.

COMPONENt IN Branchez les câbles composants vidéo (en option) au connecteur de composant (“

de votre téléviseur et les autres extrémités aux connecteurs de sortie vidéo du composant correspondants

Si vous souhaitez brancher à la fois le boîtier décodeur et le (lecteur DVD), vous devez brancher le boîtier

décodeur au (lecteur DVD) et le (lecteur DVD) au connecteur de composant (“

de vos appareils composants (lecteur DVD) sont parfois désignés par les lettres

Y, B-Y et R-Y ou Y, Cb et Cr.

Branchez les câbles audio RCA (en option) sur la prise [R - AUDIO - L] située à l’arrière du téléviseur et leurs

autres extrémités sur les prises de sortie audio correspondantes du lecteur DVD.

hDMI IN 1, hDMI IN 2, hDMI IN 3

Prend en charge les connexions entre des périphériques audio/vidéo compatibles HDMI (boîtiers décodeurs,

Aucune connexion audio supplémentaire n’est nécessaire pour une connexion HDMI - HDMI.

Lorsque vous utilisez une connexion avec câble HDMI/DVI, vous devez utiliser la borne HDMI IN2.

Qu’est-ce que HDMI ?

“High Denition Multimedia interface” permet la transmission de données vidéo numériques haute

dénition et plusieurs canaux de son numérique.

Le terminal HDMI/DVI prend en charge la connexion DVI vers un périphérique raccordé avec le câble

adéquat (non fourni). La différence entre HDMI et DVI est que le périphérique HDMI est plus petit,

est équipé de la fonction de codage HDCP (High Bandwidth Digital Copy Protection), et gère le son

numérique multicanal.

DVI IN(hDMI2) [R-AUDIO-L]

Sorties audio DVI pour périphériques externes.

Modes pris en charge pour HDMI/DVI et Composant

480i 480p 576i 576p 720p 1080i

HDMI/DVI 50Hz X X X O O O HDMI/DVI 60Hz X O X X O O Composant O O O O O O

4 AUDIO OUt[R-AUDIO-L]

Branchez les câbles audio RCA au connecteur AUDIO OUT [R-AUDIO-L] situé à l’arrière de votre poste et

aux connecteurs d’entrée audio correspondants sur l’amplicateur ou le système Home Cinema.

ANt IN An de retransmettre correctement les canaux de télévision, le téléviseur doit recevoir un signal depuis l’une

des sources suivantes :

une antenne extérieure / un réseau de télévision câblée / un réseau par satellite.

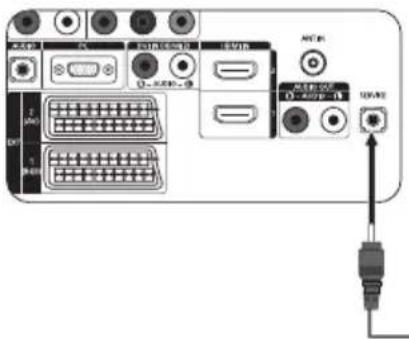

SERVICE LE26A450, LE26A451

Prise pour MAINTENANCE uniquement.

LE32A450, LE32A451, LE32A454, LE37A450, LE37A451, LE40A450, LE40A451, LE40A454

Connectez-le à la prise du support de montage mural en option. Cette fonction vous permet d’ajuster l’angle

de visualisation du téléviseur à l’aide de la télécommande.

S-VIDEO ou VIDEO / R-AUDIO-L Branchez un câble RCA ou S-VIDEO à un périphérique audio/vidéo externe approprié tel qu’un magnétoscope,

un lecteur DVD ou un Caméscope.

Branchez les câbles audio RCA sur la prise [R - AUDIO – L] du téléviseur et leurs autres extrémités sur les

prises de sortie audio correspondantes du périphérique audio/vidéo.

Vous pouvez brancher un casque à la prise casque du téléviseur. Lorsque le casque est branché, les

haut-parleurs intégrés n’émettent plus de son.

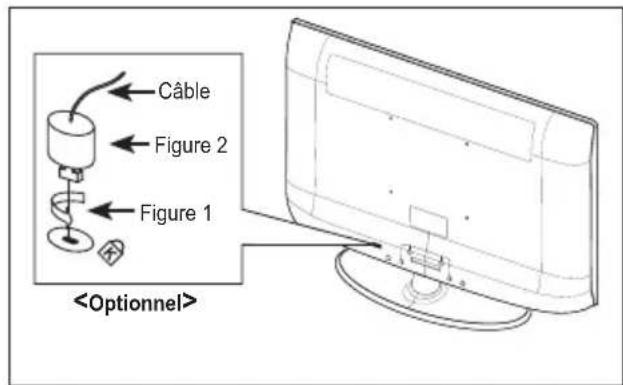

9 Verrouillage Kensington (en fonction du modèle)

Le verrouillage Kensington (en option) est un dispositif utilisé pour xer physiquement le système dans le cas

d’une utilisation dans un endroit public.

Si vous désirez utiliser un dispositif de verrouillage, contactez le revendeur où vous avez acheté le téléviseur.

L’emplacement du verrou Kensington peut varier en fonction du modèle.

Vidéo Audio (L/R) RGB Vidéo + Audio (L/R)

EXT 1 O O O Seule la sortie TV est disponible.

EXT 2 O O Sortie que vous pouvez sélectionner.

Entrées ou sorties pour périphériques tels que des magnétoscopes, des lecteurs DVD, des consoles de jeux

vidéo ou des lecteurs de vidéodisques.

Book-��.indb6 2008-03-03¿ÀÈÄ5:49:51Français - 7

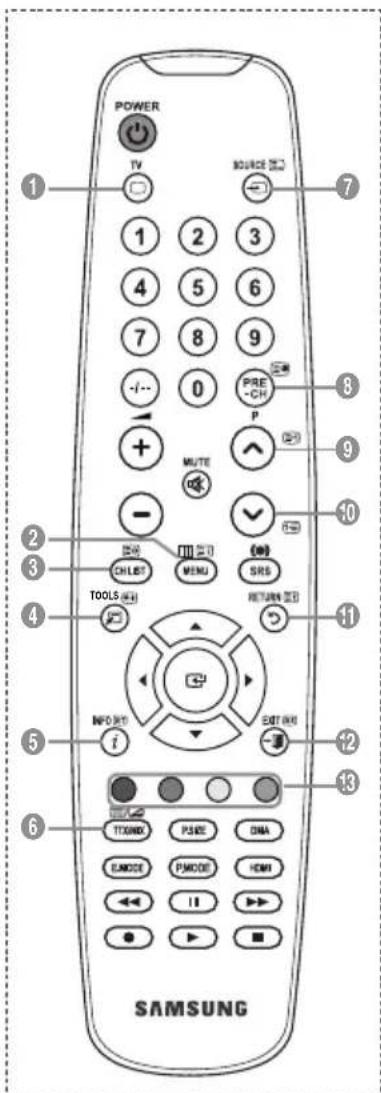

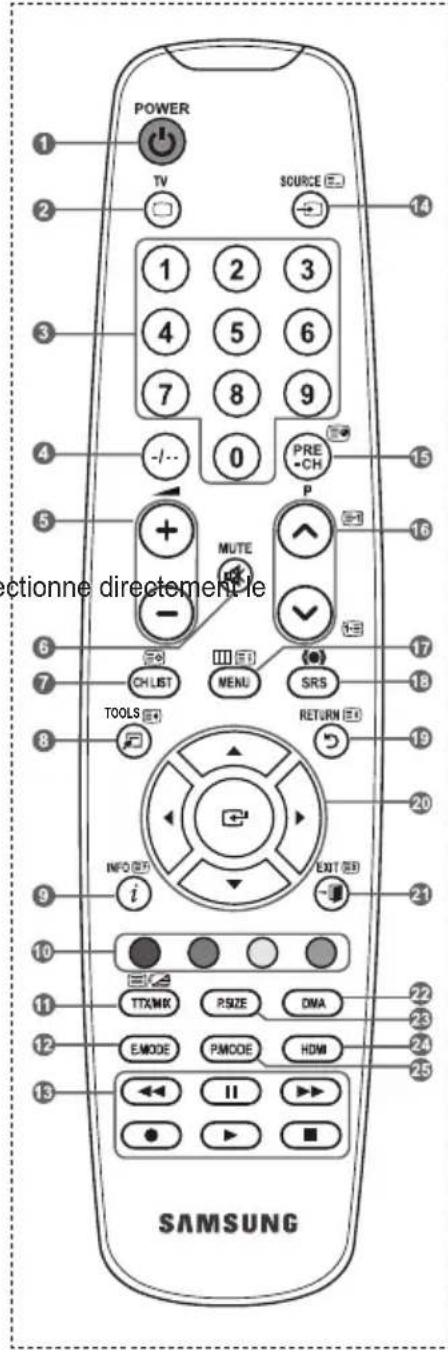

Présentation de la télécommande

Une lumière intense peut affecter le bon fonctionnement de la télécommande.

1 Bouton de mise en veille du

Permet de sélectionner

directement le mode TV

Pavé numérique pourPavé numérique pour

l’accès direct aux canaux.

Sélection de canaux à 1 ou

Augmentation du volume.

-: Réduction du volume.

Arrêt temporaire du son.Arrêt temporaire du son.

Afche la liste de canaux à

Permet de sélectionnerPermet de sélectionner

rapidement les fonctions

fréquemment utilisées.

Affiche les informationsAffiche les informations

relatives au programme en

Boutons de couleur :Boutons de couleur :

Utilisez ces boutons dans la

liste des canaux, etc.

Permet de sélectionnerPermet de sélectionner

l’affichage et les modes son

en option pour le sport, le

Utilisez ces boutons enUtilisez ces boutons en

mode DMA et Anynet+.

: cette télécommande

peut être utilisée pour

contrôler les enregistreurs

Samsung avec la fonction

Sélection de la sourceSélection de la source

% Chaîne précédente.

P<: chaîne suivante.

P>: chaîne précédente.

Pour afficher le menuPour afficher le menu

principal à l’écran.

Sélection de SRS TS XT

( Revient au menuRevient au menu

curseur dans le menu.

(Digital Media Adapter) à

l’aide d’une interface HDMI

et de passer en mode

DMA (le bouton DMA est

Pour plus d’informations

sur les procédures de

fonctionnement, reportez-

vous au manuel d’utilisation

Ce bouton est disponible

si la fonction “Anynet+

(HDMI-CEC)” est réglée sur

“Marche” (voir page 31)

Sélection de la taille deSélection de la taille de

Sélectionne directement leSélectionne directement le

Sélection de l’effet sonoreSélection de l’effet sonore

2 Quitte l’afchage télétexte.

7 Mémorisation télétexte.

8 Sélection de la taille du

9 Activation du télétexte.

0 Sélection des rubriques

! Choisissez Teletext,

télétexte. (LIST/FLOF)

% Page secondaire télétexte.

a Annulation du télétexte.

TOOLS Book-��.indb7 2008-03-03¿ÀÈÄ5:49:52Français - 8

Insertion des piles dans la télécommande

1. Soulevez le couvercle situé à l’arrière de la télécommande comme indiqué sur

2. Placez-y deux piles AAA.

Assurez-vous que les pôles “+” et “-” des piles correspondent au schéma situé

à l’intérieur du compartiment.

3. Remettez le couvercle en place.

Retirez les piles et stockez-les dans un endroit frais et sec si vous n’utilisez

pas la télécommande pendant longtemps.

Si la télécommande ne fonctionne pas :

1. Le téléviseur est-il sous tension ?

2. Les bornes + et - des piles ne sont-elles pas inversées ?

3. Les piles sont-elles déchargées ?

4. Le cordon d’alimentation est-il débranché ou y a-t-il une panne de courant ?

5. Une lampe uorescente ou néon est-elle allumée à proximité ?

Mise en marche et arrêt

Le câble relié au secteur est xé à l’arrière du téléviseur/moniteur.

Branchez le cordon d’alimentation sur une prise secteur appropriée.

Le voyant de veille s’allume sur le téléviseur.

2. Appuyez sur le bouton de votre téléviseur.

Vous pouvez également appuyer sur le bouton POWER ou sur le bouton TV de votre

télécommande pour allumer le téléviseur.

Le dernier canal que vous avez regardé est automatiquement re-sélectionné.

3. Appuyez sur le bouton numérique (de 0 à 9) ou le bouton canal suivant/précédent (</>) de la

télécommande ou sur le bouton de votre téléviseur.

Lorsque vous allumez le téléviseur pour la première fois, vous devrez choisir la langue dans

laquelle vous souhaitez que les menus s’afchent.

4. Pour éteindre votre téléviseur, appuyez de nouveau sur le bouton POWER .

Mise en mode veille de votre téléviseur

Vous pouvez mettre votre téléviseur en mode Veille an de réduire la consommation électrique.

Le mode veille peut être utile si vous souhaitez éteindre votre téléviseur temporairement (pendant

un repas par exemple).

Appuyez sur le bouton POWER de la télécommande.

L’écran s’éteint et un voyant de veille rouge apparaît sur votre téléviseur.

2. Pour rallumer le téléviseur, appuyez de nouveau sur le bouton POWER , les boutons numériques (de

0 à 9), le bouton TV ou les boutons canal suivant/précédent (</>).

Ne laissez pas le téléviseur en mode Veille pendant de longues périodes (lorsque vous êtes en

vacances par exemple).

Il est conseillé de débrancher le téléviseur du secteur et de l’antenne.

1. Une fois l’appareil allumé, appuyez sur le bouton MENU.

Le menu principal apparaît à l’écran. Plusieurs icônes

s’afchent sur le côté gauche du menu: Image, Son, Canal,

Conguration, Entrée.

2. Appuyez sur le bouton ▲ ou ▼ pour sélectionner l’une des

Appuyez ensuite sur le bouton ENTER pour accéder au

sous-menu de l’icône.

3. Appuyez sur le bouton EXIT pour quitter le menu.

Les menus disparaissent de l’écran après environ une

Utilisation du bouton TOOLS Vous pouvez utiliser le bouton TOOLS pour sélectionner

simplement et rapidement les fonctions que vous utilisez le

plus souvent. Le menu “Outils” change en fonction du mode

d’entrée externe affiché.

Utilisation du bouton TOOLS.

Le menu “Outils” s’afche.

2. Appuyez sur le bouton ▲ ou ▼ pour sélectionner un menu.

3. Appuyez sur les boutons ▲/▼/◄/►/ENTER pour afcher,

changer ou utiliser les éléments sélectionnés. Pour une

description plus détaillée de chaque fonction, reportez-vous à la

page correspondante.

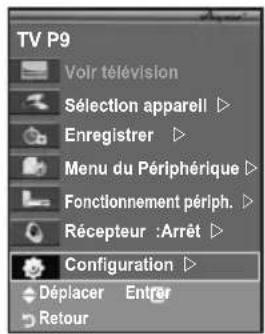

Anynet+ (HDMI-CEC), Reportez-vous aux pages 31

Mode Image , Reportez-vous aux pages 16

Mode Son, Reportez-vous aux pages 22

Veille, Reportez-vous aux pages 24

SRS TS XT, Reportez-vous aux pages 22

Mode éco., Reportez-vous aux pages 27

Dual l-ll, Reportez-vous aux pages 23

PIP, Reportez-vous aux pages 21

Réglage Automatique, Reportez-vous aux pages 30

TOOLS ImageMode : Standard Rétroéclairage 7Contraste 95Luminosité 45Netteté 50 Couleur 50Teinte G 50 R 50Réglages des détails Options d’image  Réinitialiser : OK  TV Déplacer Entrer Retour TOOLS Anynet+ (HDMI-CEC)Mode Image : StandardMode Son : PersonnaliséVeille : ArrêtSRS TS XT : ArrêtMode éco. : ArrêtDual l-ll : Mono Déplacer Entrer QuitterOutils Book-��.indb9 2008-03-03¿ÀÈÄ5:49:53Français - 10

Lorsque vous allumez le téléviseur pour la première fois,

plusieurs réglages de base s’effectuent l’un après l’autre

de manière automatique. Les réglages disponibles sont les

1. Appuyez sur le bouton POWER de la télécommande.

Le message “Start Plug & Play” s’afche et la mention “OK” estStart Plug & Play” s’afche et la mention “OK” est” s’afche et la mention “OK” est

2. Sélectionnez la langue souhaitée en appuyant sur le bouton p

Appuyez sur le bouton ENTER pour conrmer votre choix.

Appuyez sur les boutons  ou  pour sélectionner “Enr. démo” ou “Util. domicile”, puis sur le bouton ENTER .

Nous vous recommandons de régler le téléviseur sur le mode “Util. domicile” pour une meilleure

qualité d’image dans votre environnement personnel.

Le mode “Enr. démo” n’est prévu que pour un usage en magasins.

Si l’unité est accidentellement dénie sur le mode “Enr. démo” et que vous souhaitez revenir au

mode “Util. domicile” (Standard): Appuyez sur le bouton Volume du téléviseur. Lorsque l’OSD du

volume s’afche, appuyez pendant 5 secondes sur le bouton MENU du téléviseur.

4. Le message “Vérier l’entrée de l’antenne.” s’afche s’afche et la mention “OK” est alors sélectionnée.

Appuyer sur le bouton ENTER .

Veuillez vérier que le câble de l’antenne est correctement branché.

Sélectionnez le pays souhaité en appuyant sur le bouton p ou q.

Appuyez sur le bouton ENTER pour conrmer votre choix.

Le menu “Mémorisation Auto” s’afche et l’option “Démarrer” est sélectionnée. Appuyez sur le bouton

La recherche de canaux démarrera et se terminera automatiquement.

Une fois que tous les canaux disponibles sont mémorisés, le menu “Réglage Horloge” s’afche.

Appuyez sur le bouton

ENTER à tout moment pour interrompre la mémorisation.

Appuyez sur le bouton ENTER .

Sélectionnez “Mois”, “Date”, “Année”, “Heure” ou “Minute” en appuyant sur le bouton  ou .

Sélectionnez les “Mois”, “Date”, “Année”, “Heure” ou “Minute” en appuyant sur le bouton p ou q.

Vous pouvez également dénir les paramètres “Mois”, “Date”, “Année”, “Heure” et “Minute” à l’aide

du pavé numérique de la télécommande.

8. Appuyez sur le bouton ENTER pour conrmer votre réglage. Le message “Protez de votre

visionnage” s’afche. Lorsque vous avez terminé, appuyez sur le bouton ENTER .

Même sans pression sur le bouton ENTER , le message disparaît automatiquement après

 Langue : Sélectionnez votre langue.

 Pays: Sélectionnez votre pays.

 Mémorisation Auto :

Balaie et mémorise automatiquement tous les canaux disponibles dans votre zone.

 Réglage Horloge : Pour régler l’heure actuelle du téléviseur.

OK Book-��.indb10 2008-03-03¿ÀÈÄ5:49:53Français - 11

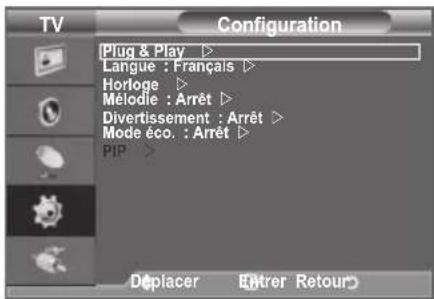

Si vous souhaitez réinitialiser cette fonction...

1. Appuyez sur le bouton MENU pour afcher le menu.

Appuyez sur le bouton p ou q pour sélectionner “Conguration”

puis appuyez sur le bouton

2. Appuyez de nouveau sur le bouton ENTER pour sélectionner

le mode “Plug & Play”.

Pour plus d’informations concernant le réglage des options,

reportez-vous à la page 10.

La fonction “Plug & Play” est uniquement disponible en

Mémorisation automatique des canaux

Vous pouvez chercher les plages de fréquence disponibles par

balayage (leur disponibilité dépend de votre pays).

Il est possible que les numéros de programme attribués

automatiquement ne correspondent pas aux numéros de

programme souhaités ou réels. Vous pouvez toutefois trier les

numéros manuellement et supprimer les canaux que vous ne

souhaitez pas regarder.

1. Appuyez sur le bouton MENU pour afcher le menu.

Appuyez sur les boutons p ou q pour sélectionner “Canal” puis

appuyez sur le bouton

2. Appuyez sur le bouton ENTER pour sélectionner “Pays”.

3. Sélectionnez le pays approprié en appuyant sur les boutons p ou q.

Appuyez sur le bouton

ENTER pour conrmer votre choix.

4. Appuyez sur les boutons p ou q pour sélectionner “Mémorisation Auto” puis appuyez sur le bouton

5. Appuyez sur le bouton ENTER .

Le téléviseur commence à mémoriser tous les canaux disponibles.

Appuyez sur le bouton

ENTER à tout moment pour interrompre le processus de mémorisation et

retourner au menu “Canal”.

6. Une fois que tous les canaux disponibles sont mémorisés, le menu “Tri des canaux” s’afche.

(Reportez-vous aux pages 14)

TV ConfigurationPlug & Play Langue : Français Horloge Mélodie : Arrêt Divertissement : Arrêt Mode éco. : Arrêt PIP  Déplacer Entrer RetourCanalPays : Belgique  Mémorisation Auto  Mémorisation Manuelle Gestionnaire de Chaînes  Tri des canaux 

Réglage fin  Déplacer Entrer Retour

TV Book-��.indb11 2008-03-03¿ÀÈÄ5:49:54Français - 12

Mémorisation manuelle des canaux

Vous pouvez mémoriser les canaux de télévision, y compris

ceux reçus via les réseaux câblés. Lors de la mémorisation

manuelle des canaux, vous pouvez choisir :

♦ de mémoriser ou non chaque canal trouvé ;

♦ le numéro du programme qui vous servira à identifier chaque

Appuyez sur le bouton MENU pour afficher le menu.

Appuyez sur le bouton ▲ ou ▼ pour sélectionner “Canal”, puis

appuyez sur le bouton ENTER .

2. Appuyez sur le bouton ▲ ou ▼ pour sélectionner

“Mémorisation Manuelle”, puis appuyez sur le bouton

3. Sélectionnez l’option désirée en appuyant sur le bouton

▲ ou ▼, puis appuyez sur le bouton ENTER .

4. Lorsque vous êtes satisfait du réglage, appuyez sur le

Appuyez sur le bouton EXIT pour quitter le menu.

♦Programme (numéro de programme à attribuer à une chaîne)

− Appuyez sur le bouton ▲ ou ▼ jusqu’à ce que vous trouviez le numéro correct.

Vous pouvez également sélectionner le numéro de canal directement en appuyant sur le pavé

 Système de Couleur: Auto./PAL/SECAM/NTSC4.43

− Appuyez sur le bouton ▲ ou ▼ pour sélectionner la norme de couleurs désirée.

♦ Système Sonore: BG/DK/I/L

− Appuyez sur le bouton ▲ ou ▼ pour sélectionner la norme audio désirée.

 Canal (si vous connaissez le numéro de la chaîne à mémoriser)

− Appuyez sur le bouton ▲ ou ▼ pour sélectionner C (canal hertzien) ou S (canal câblé).

− Appuyez sur le bouton ►, puis sur le bouton ▲ ou ▼ pour sélectionner le numéro de votre choix.

Vous pouvez également sélectionner le numéro de canal directement en appuyant sur le pavé

S’il n’y a aucun son ou si le son est anormal, re-sélectionnez la norme son désirée.

 Recherche (lorsque vous ne connaissez pas les numéros de chaîne)

− Appuyez sur le bouton ▲ ou ▼ pour démarrer la recherche.

− Le syntoniseur balaie la plage de fréquences jusqu’à ce que vous receviez la première chaîne ou

la chaîne que vous avez sélectionnée à l’écran.

♦ Mémoriser (permet de mémoriser la chaîne et le numéro de programme correspondant)

− Sélectionnez “OK” en appuyant sur le bouton ENTER .

− P (Mode Programme) : A la fin du réglage, des numéros de position compris entre P00 et P99

sont attribués aux stations de radiodiffusion de votre zone. Dans ce mode, vous pouvez

sélectionner un canal en saisissant son numéro de position.

− C (mode chaîne hertzienne) : dans ce mode, vous pouvez sélectionner un canal en saisissant le

numéro attribué à chacune des stations de télédiffusion.

− S (mode chaîne câblée) : dans ce mode, vous pouvez sélectionner un canal en saisissant le

numéro attribué à chacun des canaux câblés.

Déplacer Entrer Retour

Canal Pays : Belgique  Mémorisation Auto  Mémorisation Manuelle Gestionnaire de Chaînes  Tri des canaux 

Réglage fin  Déplacer Entrer Retour

TV Mémorisation Manuelle Programme : P 1 Système de Couleur : Auto. 

Système Sonore : BG  Canal : S 6Recherche : 140 MHzMémoriser : ? Déplacer Entrer Retour

TV Book-��.indb12 2008-03-03¿ÀÈÄ5:49:55Français - 13

Ajout/Verrouillage de canaux

A l’aide de la fonction Gestionnaire de Chaînes, vous pouvez

aisément verrouiller ou ajouter des canaux.

Appuyez sur le bouton MENU pour afcher le menu.

Appuyez sur le bouton ▲ ou ▼ pour sélectionner “Canal”, puis

appuyez sur le bouton ENTER .

2. Appuyez sur le bouton ▲ ou ▼ pour sélectionner “Gestionnaire

de Chaînes”, puis appuyez sur le bouton ENTER .

A l’aide de la fonction “Liste des chaînes”, vous pouvez

aisément ajouter des canaux.

3. Sélectionnez “Liste des chaînes” en appuyant sur le bouton

4. Passez au champ ( ) en appuyant sur les boutons ▲/▼/

◄/►, sélectionnez un canal à ajouter et appuyez sur le bouton

ENTER pour l’ajouter.

Si vous appuyez à nouveau sur le bouton ENTER , le

symbole ( ) à côté du canal disparaît et le canal n’est pas

” est actif lorsque “Verrouillage Parental” est dénie sur

♦ Verrouillage de canaux

Cette fonction, qui bloque la vidéo et coupe le son, vous permet

d’éviter toute utilisation non autorisée, par des enfants par

exemple, qui pourraient visionner des programmes ne leur

Appuyez sur le bouton ▲ ou ▼ pour sélectionner “Verrouillage

Parental”, puis appuyez sur le bouton ENTER .

6. Sélectionnez “Marche” en appuyant sur le bouton ▲ ou ▼,

puis appuyez sur le bouton ENTER .

7. Appuyez sur le bouton ▲ ou ▼ pour sélectionner “Liste des

chaînes”, puis appuyez sur le bouton ENTER .

8. Passez au champ ““ ” en appuyant sur les boutonsen appuyant sur les boutons

▲/▼/◄/►, sélectionnez un canal à verrouiller et appuyez sur

le bouton ENTER pour l’ajouter.

Si vous appuyez à nouveau sur le bouton ENTER ,

) à côté du canal disparaît et le verrouillage du

Un écran bleu s’afche lorsque le verrouillage parental est

Appuyez sur le bouton EXIT pour quitter le menu.

Sélectionnez “Marche” ou “Arrêt” dans “Verrouillage Parental”

pour que les canaux dénis sur “

” soient actifs ou inactifs.

Vous pouvez sélectionner ces options en appuyant sur le bouton

CH LIST de votre télécommande.

TOOLS P 1 C3Liste des chaînesDéplacer EntrerPage RetourAjouter Verrouil.1 / 10Prog.0 C--1 C32 BBC 13 C744 C755 C766 S37 S48 S69 S7CanalPays : Belgique  Mémorisation Auto  Mémorisation Manuelle Gestionnaire de Chaînes  Tri des canaux 

Réglage fin  Déplacer Entrer Retour

TV TV Gestionnaire de ChaînesListe des chaînes Verrouillage Parental : Arrêt  Déplacer Entrer Retour Book-��.indb13 2008-03-03¿ÀÈÄ5:49:57Français - 14

Organisation des canaux mémorisés

Cette opération vous permet de changer les numéros de

programme des canaux mémorisés.

Cette opération peut s’avérer nécessaire après l’utilisation de

la mémorisation automatique.

Appuyez sur le bouton MENU pour afcher le menu.

Appuyez sur le bouton p ou q pour sélectionner “Canal” puis

appuyez sur le bouton ENTER .

2. Appuyez sur le bouton p ou q pour sélectionner “Tri des

canaux” puis appuyez sur le bouton ENTER .

3. Sélectionnez le numéro de canal que vous souhaitez modier en

appuyant à plusieurs reprises sur le bouton p ou q. Appuyez

sur le bouton ENTER .

Le numéro du canal sélectionné et le nom passent au côté

4. Appuyez sur le bouton p ou q pour passer à la position que

vous souhaitez modier puis appuyez sur le bouton ENTER .

Le canal sélectionné se substitue à celui associé

précédemment au numéro choisi.

Répétez les étapes 3 à 4 pour enregistrer un autre canal.

Appuyez sur le bouton EXIT pour quitter le menu.

Attribution de noms aux canaux

Les noms de canaux sont attribués automatiquement lorsque

des informations sur les canaux sont diffusées. Ces noms

peuvent être modiés, ce qui vous permet d’attribuer ceux de

Appuyez sur le bouton MENU pour afcher le menu.

Appuyez sur le bouton p ouq pour sélectionner “Canal” puis

appuyez sur le bouton ENTER .

2. Appuyez sur le bouton p ou q pour sélectionner “Nom station”

puis appuyez sur le bouton ENTER .

3. Si nécessaire, sélectionnez le canal auquel vous souhaitez

attribuer un nouveau nom en appuyant sur le bouton p ou q.

Appuyez sur le bouton ENTER .

La barre de sélection s’afche autour de la case du nom.

Les caractères suivants sont disponibles : Les lettres de l’alphabet (A~Z) / les nombres (0~9) / les

caractères spéciaux (+, -, *, /, espace)

Répétez les étapes 3 à 4 pour chaque canal auquel attribuer un nouveau nom.

Appuyez sur le bouton EXIT pour quitter le menu.

Sélectionner une lettre, un

nombre ou un symbole

Appuyez sur le bouton

Passer à la lettre suivante

Appuyez sur le bouton 

Revenir à la lettre précédente

Appuyez sur le bouton 

Conrmer le nom Appuyez sur le bouton

ENTER . CanalPays : Belgique  Mémorisation Auto Mémorisation Manuelle Gestionnaire de Chaînes Tri des canaux  Nom station Réglage fin  TV Déplacer Entrer RetourTri des canauxProg. Ch. Nom station  0 C-- ----- 1 C23 -----  2 S06 ----- 3 S07 ----- 4 S09 ----- 5 S12 ----- 6 S13 ----- 7 S14 ----- 8 S17 ----- 9 C21 -----  TV Déplacer Entrer RetourCanalPays : Belgique  Mémorisation Auto Mémorisation Manuelle Gestionnaire de Chaînes Tri des canaux  Nom station Réglage fin  Déplacer Entrer Retour TV Nom station Déplacer Entrer RetourProg. Ch. Nom station  0 C-- ----- 1 C23 ----- 2 S06 ----- 3 S07 ----- 4 S09 ----- 5 S12 ----- 6 S13 ----- 7 S14 ----- 8 S17 ----- 9 C21 ----- 

TV Book-��.indb14 2008-03-03¿ÀÈÄ5:49:58Français - 15

Réception des canaux grâce à la syntonisation ne

Utilisez la syntonisation précise pour régler manuellement un

canal spécique en vue d’une réception optimale.

Utilisez le pavé numérique pour sélectionner directement le canal

2. Appuyez sur le bouton MENU pour afcher le menu.

Appuyez sur le bouton p ouq pour sélectionner “Canal” puis

appuyez sur le bouton ENTER .

3. Appuyez sur le bouton p ou q pour sélectionner “Réglage n”

puis appuyez sur le bouton ENTER .

4. Appuyez sur le bouton  ou  pour effectuer une syntonisation

Appuyez sur le bouton ENTER .

5. Appuyez sur le bouton EXIT pour quitter le menu.

Les canaux réglés et mémorisés sont repérés par un astérisque

“*” placé à droite de leur numéro dans la bannière des canaux.

Le numéro du canal devient rouge.

Pour réinitialiser le réglage, sélectionnez “Réinitialiser” à l’aide

p ou q, puis appuyez sur le bouton ENTER .

➣ CanalPays : Belgique  Mémorisation Auto Mémorisation Manuelle Gestionnaire de Chaînes Tri des canaux  Nom station Réglage fin  TV Déplacer Entrer RetourRéglage fin P 1

0 Réinitialiser Régler Sauvegarder Retour Book-��.indb15 2008-03-03¿ÀÈÄ5:49:58Français - 16

Changement de la norme Image

Vous pouvez sélectionner le type d’image qui correspond le

mieux à vos exigences d’afchage.

Appuyez sur le bouton MENU pour afcher le menu.

Appuyez sur le bouton

ENTER pour sélectionner “Image”.

2. Appuyez de nouveau sur le bouton ENTER pour sélectionner

3. Appuyez sur le bouton p ou q pour sélectionner l’effet d’image

souhaité. Appuyez sur le bouton ENTER .

4. Appuyez sur le bouton EXIT pour quitter le menu.

♦ Dynamique : Sélectionnez l’image pour un afchage haute

dénition dans une pièce claire.

Standard : Sélectionnez l’image pour un afchage optimal

dans un environnement normal.

Cinéma : Sélectionnez l’image pour un afchage agréable

dans une pièce sombre.

Le mode Image doit être réglé séparément pour chaque source

Vous pouvez également appuyer sur le bouton P.MODE de la

télécommande pour sélectionner un des paramètres d’image.

Appuyez sur le bouton TOOLS de la télécommande.

2. Appuyez sur le bouton p ou q pour sélectionner “Mode

3. Appuyez sur le bouton ◄ ou ► pour sélectionner l’option de

4. Appuyez sur le bouton EXIT ou TOOLS pour quitter le menu.

➣ ImageMode : Standard Rétroéclairage 7Contraste 95Luminosité 45Netteté 50 Couleur 50Teinte G 50 R 50Réglages des détails Options d’image  Réinitialiser : OK  TV Déplacer Entrer RetourImageMode : Standard Rétroéclairage 7Contraste 95Luminosité 45Netteté 50 Couleur 50Teinte G 50 R 50Réglages des détails Options d’image Réinitialiser : OK TV Déplacer Entrer RetourDynamiqueStandardCinémaAnynet+ (HDMI-CEC)Mode Image ◄ Standard ►Mode Son : PersonnaliséVeille : ArrêtSRS TS XT : ArrêtMode éco. : ArrêtDual l-ll : MonoOutils Déplacer Régler Quitter

TOOLS Book-��.indb16 2008-03-03¿ÀÈÄ5:49:59Français - 17

Réglage de l’image personnalisée

Votre téléviseur dispose de plusieurs réglages qui vous

permettent de contrôler la qualité de l’image.

Pour sélectionner l’effet d’image requis, suivez les instructions

1 à 3 du chapitre “Changement de la norme Image”.

2. Appuyez sur le bouton p ou q pour sélectionner un élément

spécique. Appuyez sur le bouton ENTER .

3. Appuyez sur le bouton  ou  pour augmenter ou diminuer la

valeur d’un élément spécique.

Appuyez sur le bouton ENTER .

4. Appuyez sur le bouton EXIT pour quitter le menu.

♦ Rétroéclairage : Permet de régler la luminosité de l’écran en réglant la luminosité du rétroéclairage LCD. (0~10)

♦ Contraste : Permet de régler la luminosité et les ombres entre les objets et l’arrière plan.

Luminosité : Règle la luminosité de l’écran.

Netteté : Permet de régler les contours de l’objet pour les rendre plus nets ou plus ternes.

♦ Couleur : Permet de régler les couleurs, les éclaircit ou les assombrit.

Teinte : Permet d’ajuster la couleur des objets, de les rendre plus rouges ou verts pour un air plus naturel.

Les valeurs réglées sont mémorisées en fonction du mode Image sélectionné.

En mode PC, vous ne pouvez modier que les options “Rétroéclairage”, “Contraste” et

“Luminosité”. (26, 32, 37 pouces)

En mode PC, vous ne pouvez modier que les options “Contraste” et “Luminosité”. (40pouces)

En mode TV, Ext., AV et S-Vidéo du système PAL, vous ne pouvez pas utiliser la fonction “Teinte”.

Vous pouvez réinitialiser la valeur par défaut des paramètres d’image en sélectionnant

“Réinitialiser”. (Voir “Reinitialisation des paramètres d’image à leur valeur par défaut” à la page 18)

Réglages des détails de l’image

Vous pouvez sélectionner la nuance de couleur la plus agréable

Appuyez sur le bouton MENU pour afcher le menu.

Appuyez sur le bouton ENTER pour sélectionner “Image”.

2. Appuyez sur le bouton ENTER pour sélectionner “Mode”.

Appuyez sur le bouton ▲ ou ▼ pour sélectionner “Standard” ou

“Cinéma”, puis appuyez sur le bouton ENTER .

3. Appuyez sur le bouton p ou q pour sélectionner “Réglages des

détails” puis appuyez sur le bouton ENTER .

4. Sélectionnez l’option requise en appuyant sur le bouton p ou q

puis appuyez sur le bouton ENTER .

5. Lorsque vous êtes satisfait de la conguration, appuyez sur le

6. Appuyez sur le bouton EXIT pour quitter le menu.

La fonction “Réglage des détails” est disponible en mode

“Standard” ou “Cinéma”.

En mode PC, vous ne pouvez modier que les options

“Contraste Dynam.”, “Gamma” et “Balance blancs” dans le

menu “Réglages des détails”.

➣ ImageMode : Standard Rétroéclairage 7Contraste 95Luminosité 45Netteté 50 Couleur 50Teinte G 50 R 50Réglages des détails Options d’image  Réinitialiser : OK  TV Déplacer Entrer Retour 7

▲ Rétroéclairage ▼ Déplacer Régler RetourRéglages des détailsRéglage des noirs : Arrêt Contraste Dynam. : Moyen Gamma : 0 Espace de couleur : Natif Balance blancs Carnation : 0 Amélioration bords : Marche  Déplacer Entrer Retour TV ImageMode : Standard Rétroéclairage 7Contraste 95Luminosité 45Netteté 50 Couleur 50Teinte G 50 R 50Réglages des détails Options d’image  Réinitialiser : OK  TV Déplacer Entrer Retour Book-��.indb17 2008-03-03¿ÀÈÄ5:50:00Français - 18

Réglage des noirs : Arrêt/Bas/Moyen/Elevé

Vous pouvez directement sélectionner le niveau de noir sur l’écran pour régler la profondeur de l’écran.

Contraste Dynam. : Arrêt/Bas/Moyen/Elevé

Vous pouvez régler le contraste de l’écran pour obtenir un contraste optimal.

Vous pouvez régler l’intensité des couleurs primaires (rouge, vert, bleu).

Appuyez sur le bouton  ou  pour obtenir le réglage qui convient.

Espace de couleur: Auto./Natif/Personnalisé

L’espace de couleur est une matrice de couleurs composée de rouge, de vert et de bleu.

Sélectionnez votre espace de couleur préféré et appréciez la couleur la plus naturelle.

♦ Auto.: La commande Auto de Espace couleur permet d’obtenir automatiquement les tons les

plus naturels en fonction des sources de programme.

♦ Natif: La commande Standard de Espace couleur offre des tons riches.

♦ Personnalisé: Règle la gamme des couleurs selon la préférence.

Personnalisation de l’espace de couleur

Couleur: Rouge/Vert/Bleu/jaune/Cyan/Magenta

Permet de régler la gamme de couleurs en fonction de vos préférences

“Couleur” est disponible lorsque l’option “Espace de couleur” est dénie sur “Personnalisé”.

Appuyez sur le bouton ▲ ou ▼ pour sélectionner “Rouge”, “Vert”, “Bleu”, “jaune”, “Cyan” ou

“Magenta”. Appuyez sur le bouton

Rouge/Vert/Bleu : Dans “Couleur”, vous pouvez régler les valeurs RVB pour la couleur

Appuyez sur le bouton ▲ ou ▼ pour sélectionner la couleur “Rouge”, “Vert” ou “Bleu” an de la

modier. Appuyez sur le bouton

Appuyez sur le bouton ◄ ou ► pour réduire ou augmenter la valeur d’un élément spécique.

Appuyez sur le bouton

: rétablit les valeurs par défaut de l’espace de couleur.

Balance blancs : Aj. Rouge/Aj. Vert/Aj. Bleu/Regl. Rouge/Regl. vert/Regl. bleu/Réinitialiser

Vous pouvez régler la température des couleurs pour que celles-ci soient plus naturelles.

Aj. Rouge/Aj. Vert/Aj. Bleu/Regl. Rouge/Regl. vert/Regl. bleu : La modication des valeurs de

réglage permet d’actualiser l’écran que vous venez de retoucher.

Sélectionnez l’option de votre choix en appuyant sur le bouton

p ou q puis appuyez sur le bouton

Appuyez sur le bouton  ou  pour obtenir le réglage qui convient.

: La balance des blancs réglée précédemment est ramenée à sa valeur par défaut.

Vous pouvez accentuer le “Carnation” de l’image.

Appuyez sur le bouton ◄ ou ► pour obtenir le réglage qui convient.

La modication des valeurs de réglage permet d’actualiser l’écran que vous venez de retoucher

Amélioration bords : Arrêt/Marche

Vous pouvez faire ressortir la bordure des objets sur l’image.

Reinitialisation des paramètres d’image à leur valeur par défaut.

Vous pouvez réinitialiser la valeur par défaut des paramètres

Pour sélectionner l’effet d’image souhaité, suivez les instructions

1 à 3 du chapitre “Changement de la norme Image” à la page 16.

2. Appuyez sur le bouton p ou q pour sélectionner “Réinitialiser”

puis appuyez sur le bouton ENTER .

3. Appuyez sur le bouton p ou q pour sélectionner “OK” ou

“Annuler”. Appuyez sur le bouton ENTER .

4. Appuyez sur le bouton EXIT pour quitter le menu.

La fonction “Réinitialiser” est congurée pour tous les modes d’image.

➣ TVImageMode : Standard Rétroéclairage 7Contraste 95Luminosité 45Netteté 50 Couleur 50Teinte G 50 R 50Réglages des détails Options d’image Réinitialiser : OK TV Déplacer Entrer Retour OK Annuler Book-��.indb18 2008-03-03¿ÀÈÄ5:50:01Français - 19

Conguration de l’option Image

1. Appuyez sur le bouton MENU pour afcher le menu.

Appuyez sur le bouton

ENTER pour sélectionner “Image”.

2. Appuyez sur le bouton p ou q pour sélectionner "Options

d’image" puis appuyez sur le bouton

3. Sélectionnez l’option requise en appuyant sur le bouton p ou q

puis appuyez sur le bouton

4. Lorsque vous êtes satisfait de la conguration, appuyez sur le

5. Appuyez sur le bouton EXIT pour quitter le menu.

En mode PC, vous ne pouvez modifier que les options

“Nuance Coul.” et “Taille” dans le menu “Options d’image”.

Nuance Coul.: Froide2/Froide1/Normal/Chaude1/Chaude2

Vous pouvez sélectionner la nuance de couleur la plus agréable

Les valeurs réglées sont mémorisées en fonction du mode

“Chaude1” ou “Chaude2” est activé uniquement lorsque le mode d’image est déni sur “Cinéma”.

Taille: 16/9 auto/16:9/Zoom large/Zoom/4:3/Scan uniquement

Vous pouvez sélectionner la taille d’image qui correspond le mieux à vos besoins d’affichage.

16/9 auto : Règle automatiquement la taille de l’image au format “16:9”.

16:9 : Règle la taille de l’image sur 16:9 de façon appropriée pour les DVD ou la diffusion au format

Zoom large : Donnez à l’image une taille supérieure à 4:3.

Zoom : Agrandit l’image en 16:9 (dans la direction verticale) pour l’adapter à la taille de l’écran.

4:3: C’est le paramètre par défaut pour un lm cinéma ou de la diffusion normale.

Scan uniquement : Utilisez la fonction pour voir l’intégralité de l’image sans coupure lors de les signaux HDMI

(720p/1080i) ou Composant

(1080i) sont entrés.

La fonction “16/9 auto” est uniquement disponible en mode “TV”, “Ext1”, “Ext2”, “AV” et “S-Vidéo”.

En mode PC, seuls les modes “16:9” et “4:3” peuvent être sélectionnés.

Vous pouvez effectuer des réglages pour chaque appareil externe connecté à une entrée du téléviseur et

Une rémanence temporaire peut se produire lorsque vous afchez une image statique pendant une ou

deux heures sur l’écran du téléviseur.

Lorsque le mode Double ( , ) a été déni sur PIP, le paramètre Picture Size (Taille de

l’image) ne peut pas être réglé.

Zoom large: Déplacez l’image vers le haut ou vers le bas à l’aide du bouton ▲ ou ▼ après avoir

sélectionné en appuyant sur le bouton ► ou

: Sélectionnez en appuyant sur le bouton ◄ ou ►. Utilisez le bouton ▲ ou ▼ pour déplacer

l’image en haut et en bas. Après avoir sélectionné , utilisez le bouton ▲ ou ▼ pour agrandir

ou réduire la hauteur de l’image.

Après avoir sélectionné l’option “Scan uniquement” en mode HDMI (1080i) ou Composant (1080i):

à l’aide du bouton ◄ ou ►. Utilisez le bouton ▲, ▼, ◄ ou ► pour déplacer

Réinitialiser: appuyez sur le bouton ◄ ou ► pour sélectionner “Réinitialiser”, puis sur le bouton

ENTER . Vous pouvez initialiser le réglage.

Vous pouvez sélectionner ces options simplement en appuyant

sur le bouton P.SIZE de votre télécommande.

TOOLS Options d’imageNuance Coul. : Normal Taille : 16/9 auto Mode écran : 16:9 NR numérique : Auto. DNle : Marche HDMI Black Level : Normal Mode bleu uniquement : Arrêt  Déplacer Entrer Retour

TV ImageMode : Standard  Rétroéclairage 7

Couleur 50 Teinte G 50 R 50 Réglages des détails 

Réinitialiser : OK 

TV Déplacer Entrer Retour

Book-��.indb19 2008-03-03¿ÀÈÄ5:50:01Français - 20

Mode écran: 16:9/Zoom large/Zoom/4:3

Lorsque vous fixez la taille de l’image à 16/9 auto sur un téléviseur 16:9, vous pouvez déterminer la

taille selon laquelle vous voulez afficher une image 4:3 WSS (service d’écran large) ou rien.

Chaque pays européen emploie une taille d’image ; cette fonction permet aux utilisateurs de

sélectionner la leur.

16:9: Pour régler l’image en mode 16:9 large.

Zoom large: Donnez à l’image une taille supérieure à 4:3.

Zoom: Agrandit la taille de l’image sur l’écran dans le sens vertical.

4:3: Règle l’image en mode Normal, c’est-à-dire en 4:3.

Cette fonction est uniquement disponible en mode “16/9 auto” .

Cette fonction n’est pas disponible en mode “PC”, “Composant” ou “HDMI”.

NR numérique: Arrêt/Bas/Moyen/Elevé/Auto.

Si le signal de radiodiffusion reçu est faible, vous pouvez activer la fonction Digital Noise Reduction

pour favoriser la réduction d’images fantômes ou statiques qui peuvent apparaître à l’écran.

Lorsque le signal est faible, sélectionnez une autre option jusqu’à obtention de la meilleure image

DNIe: Arrêt/ Démo/Marche

Pour offrir une grande qualité d’image, ce téléviseur est doté de la fonction DNIe. Si vous activez

l’option DNIe, la fonction DNIe sera activée à l’écran. Lorsque vous activez le mode Démo de la

fonction DNIe, une image normale et une image avec la fonction DNIe appliquée s’affichent à l’écran à

des fins de démonstration. Cette fonction vous permet de constater la différence de qualité d’affichage.

(Digital Natural Image engine - Moteur d’images numériques d’aspect naturel)

Cette fonction vous apporte une image plus détaillée tout en permettant une réduction de bruit

3D et une amélioration des détails, des contrastes et des blancs. Le nouvel algorithme de

compensation d’images vous offre une image plus lumineuse, plus claire et plus détaillée. La

adaptera tous les signaux à votre vue, quels qu’ils soient.

“DNIe” n’est disponible qu’en mode “Dynamique”.

Niveau noir HDMI: Normal/Bas

Vous pouvez choisir le niveau de noir sur l’écran pour régler la profondeur de l’écran.

Cette fonction n’est active que lorsque l’entrée externe se connecte à HDMI (signaux RVB).

Mode bleu uniquement: Arrêt/Marche

Cette fonction est destinée aux spécialistes de mesure des appareils AV. Cette fonction affiche le

signal bleu en supprimant simplement les signaux rouge et vert du signal vidéo, de manière à fournir

un effet Filtre bleu utilisé pour régler la couleur et la teinte de l’équipement vidéo, tel que des lecteurs

de DVD, systèmes de cinéma à domicile, etc.

Cette fonction permet de régler la couleur et la teinte sur des valeurs appropriées au niveau de

signal de chaque dispositif vidéo à l’aide des modèles de barres de couleurs Rouge/Vert/Bleu/Cyan/

Magenta/Jaune, sans utiliser de filtre bleu supplémentaire.

L’option “Mode bleu uniquement” n’est disponible que si le mode Image est déni sur “Cinéma” ou

Book-��.indb20 2008-03-03¿ÀÈÄ5:50:01Français - 21

Vous pouvez afficher une image secondaire dans l’image principale du programme télévisé ou

de l’entrée vidéo. De cette manière, vous pouvez regarder ou surveiller le programme télévisé ou

l’entrée vidéo depuis n’importe quel équipement branché tout en regardant l’image principale.

Appuyez sur le bouton MENU pour afcher le menu.

Appuyez sur le bouton ▲ ou ▼ pour sélectionner

“Conguration” puis appuyez sur le bouton ENTER .

2. Appuyez sur le bouton ▲ ou ▼ pour sélectionner “PIP” puis

appuyez sur le bouton ENTER .

3. Sélectionnez l’option désirée en appuyant sur le bouton

▲ ou ▼, puis appuyez sur le bouton ENTER .

4. Lorsque vous êtes satisfait du réglage, appuyez sur le bouton

5. Appuyez sur le bouton EXIT pour quitter le menu.

Il est possible que l’image dans la fenêtre PIP devienne

légèrement moins naturelle lorsque vous utilisez

1. Appuyez sur le bouton

TOOLS de la télécommande.

2. Appuyez sur le bouton ▲ ou ▼ pour sélectionner “PIP”, puis

appuyez sur le bouton ENTER .

3. Appuyez sur le bouton ▲ ou ▼ pour sélectionner un élément

4. Appuyez sur le bouton ◄ ou ► pour sélectionner l’option de

5. Appuyez sur le bouton

EXIT ou TOOLS pour quitter le menu.

Vous pouvez activer ou désactiver la fonction PIP.

Image principale Image secondaire

Composant TV, Ext.1, Ext.2, AV HDMI 1, 2, 3 TV, Ext.1, Ext.2, AV PC TV, Ext.1, Ext.2, AV Source

Vous pouvez sélectionner la source de l’image secondaire.

Vous pouvez sélectionner la taille de l’image secondaire.

Si l’image principale est en mode “HDMI”, l’option “Taille” est disponible.

Vous pouvez sélectionner la position de l’image secondaire.

, ), l’option “Position” ne peut pas être sélectionnée.

Vous ne pouvez sélectionner une chaîne de l’image secondaire que si la “Source” est définie sur

Afchage Picture In Picture (PIP)

TV ConfigurationPlug & Play Langue : Français Horloge Mélodie : Arrêt Divertissement : Arrêt Mode éco. : Arrêt PIP  Déplacer Entrer Retour

TV PIP PIP : Marche Source : TV Taille : Position : Programme : P1  Déplacer Entrer RetourAnynet+ (HDMI-CEC)Mode Image : StandardMode Son : PersonnaliséVeille : ArrêtSRS TS XT : ArrêtMode éco. : Arrêt PIP Outils Déplacer Entrer Quitter PIP  Marche Source : TVTaille : Position : Programme : P1

PIP Déplacer Régler Retour

Book-��.indb21 2008-03-03¿ÀÈÄ5:50:02Français - 22

1. Appuyez sur le bouton MENU pour afficher le menu.

Appuyez sur le bouton ▲ ou ▼ pour sélectionner “Son”, puis

appuyez sur le bouton

2. Sélectionnez l’option désirée en appuyant sur le bouton ▲ ou ▼,

puis appuyez sur le bouton

3. Lorsque vous êtes satisfait du réglage, appuyez sur le bouton

4. Appuyez sur le bouton EXIT pour quitter le menu.

♦ Mode: Standard/Musique/Cinéma/Parole/Personnalisé

Vous pouvez sélectionner le type d’effet sonore souhaité lorsque

vous regardez un programme donné.

1. Appuyez sur le bouton

TOOLS de la télécommande.

2. Appuyez sur le bouton ▲ ou ▼ pour sélectionner “Mode Son”.

3. Appuyez sur le bouton ◄ ou ► pour sélectionner le mode de

4. Appuyez sur le bouton EXIT ou TOOLS pour quitter le menu.

Egaliseur: Balance/100Hz/300Hz/1kHz/3kHz/10kHz

Le téléviseur dispose de plusieurs paramètres qui vous

permettent de régler la qualité du son.

Si vous modiez de quelque façon que ce soit ces

paramètres, le mode de son bascule automatiquement sur

SRS TS XT: Arrêt/Marche

Le TruSurround XT est une technologie SRS brevetée qui remédie au problème de la lecture du

contenu d’un disque multicanal 5,1 sur deux haut-parleurs. Le TurSurround produit un son surround

virtuel fascinant au moyen de n’importe quel système de lecture à deux haut-parleurs, dont les

hautparleurs internes du téléviseur. Il s’adapte parfaitement à tous les formats multicanaux.

Vous pouvez également paramétrer ces options en

appuyant sur la touche SRS de la télécommande.

1. Appuyez sur le bouton

TOOLS de la télécommande.

Appuyez sur le bouton ▲ ou ▼ pour sélectionner “SRS TS XT”.

3. Appuyez sur le bouton ◄ ou ► pour sélectionner “Arrêt”

4. Appuyez sur le bouton EXIT ou TOOLS pour quitter le menu.

TruSurround XT, SRS et le symbole sont des marques déposées desont des marques déposées de

SRS Labs, Inc. La technologie TruSurround XT est protégée par la licence

➣ EgaliseurBalance 100Hz 300Hz 1kHz 3kHz 10kHz Déplacer Régler Retour

TV D G Son Mode : Personnalisé Egaliseur SRS TS XT : Arrêt Volume auto : Arrêt TV Speaker : Marche Sélection du son : Principal  Déplacer Entrer Retour TV Anynet+ (HDMI-CEC)Mode Image : StandardMode Son : PersonnaliséVeille : ArrêtSRS TS XT ◄ Arrêt ►Mode éco. : ArrêtDual l-ll : Mono Déplacer Régler QuitterOutilsAnynet+ (HDMI-CEC)Mode Image : StandardMode Son ◄ Personnalisé ►Veille : ArrêtSRS TS XT : ArrêtMode éco. : ArrêtDual l-ll : MonoOutils Déplacer Régler Quitter

TOOLS Book-��.indb22 2008-03-03¿ÀÈÄ5:50:04Français - 23

♦ Volume auto: Arrêt/Marche

Chaque station d’émission possède ses propres conditions de signal et il n’est donc pas facile de régler le

volume chaque fois que vous changez de chaîne. Cette fonction vous permet de régler

automatiquement le volume du canal désiré en réduisant la puissance sonore lorsque le signal de

modulation est élevé ou en augmentant la puissance sonore lorsque le signal de modulation est faible.

♦ TV Speaker: Arrêt/Marche

Pour entendre le son par l’intermédiaire de haut-parleurs séparés, désactivez l’amplificateur interne.

+, - et MUTE ne fonctionnent pas lorsque le paramètre “TV Speaker” est déni sur

Seule l’option “Sélection du son” (en mode PIP) est alors disponible dans le menu Sound.

♦ Sélection du son: Principal/Secondaire

Lorsque la fonction PIP est activée, vous pouvez écouter le son accompagnant l’image secondaire.

− Principal: Pour écouter le son accompagnant l’image principale.

− Secondaire: Pour écouter le son accompagnant l’image secondaire.

Branchement du casque (vendu séparément)

Vous pouvez brancher un casque à votre téléviseur, si vous

souhaitez regarder un programme sur votre téléviseur sans déranger

les autres personnes présentes dans la pièce.

Lorsque vous insérez la prise casque dans le port correspondant,

vous pouvez utiliser uniquement les options “Volume auto” et

“Sélection du son” (en mode PIP) du menu Sound.

L’utilisation prolongée d’un casque à un niveau sonore élevé peut

Aucun son n’est émis depuis les enceintes lorsque vous connectez le casque à l’appareil.

Le volume du casque et celui du téléviseur sont réglés différemment.

Sélection du mode Son

Vous pouvez configurer le mode sonore dans le menu “Outils”.

Lorsque vous réglez cette option sur “Dual I-II”, le mode

sonore actuel est affiché à l’écran.

Appuyez sur le bouton TOOLS de la télécommande.

2. Appuyez sur le bouton ▲ ou ▼ pour sélectionner “Dual I-II".

3. Appuyez sur le bouton ◄ ou ► pour sélectionner l’option de

4. Appuyez sur le bouton ENTER .

Type Audio DUAL 1/2 Par défaut

Si le signal stéréo est faible et qu’une permutation automatique se produit, passez alors en Mono.

Cette fonction n’est activée qu’en son stéréo. Elle est désactivée en mode mono.

Cette fonction est uniquement disponible en mode TV.

➣ Anynet+ (HDMI-CEC)Mode Image : StandardMode Son : PersonnaliséVeille : ArrêtSRS TS XT : ArrêtMode éco. : ArrêtDual l-ll ◄ Mono ► Déplacer Régler Quitter Outils Panneau latéral du téléviseur

Book-��.indb23 2008-03-03¿ÀÈÄ5:50:04Français - 24

Réglage et afchage de l’heure actuelle

Vous pouvez régler l’horloge du téléviseur de telle sorte que

l’heure actuelle s’afche lorsque vous appuyez sur le bouton

INFO. Vous devez également régler l’heure si vous souhaitez

utiliser les minuteurs de mise sous/hors tension.

Appuyez sur le bouton MENU pour afcher le menu.

Appuyez sur le bouton

p ou q pour sélectionner “Conguration”

puis appuyez sur le bouton

2. Appuyez sur le bouton p ou q pour sélectionner “Horloge” puis

appuyez sur le bouton

3. Appuyez sur le bouton ENTER pour sélectionner l’élément

5. Appuyez sur le bouton EXIT pour quitter le menu.

Si vous débranchez le cordon d’alimentation, vous devrez régler à nouveau l’horloge.

Vous pouvez également dénir l’année, les mois, la date, les heures et les minutes en appuyant sur le

pavé numérique de la télécommande.

Pour… Appuyez sur...

Conrmer le paramètre

Réglage du minuteur de mise en veille

Vous pouvez sélectionner une durée (entre 30 et 180 minutes)

à l’issue de laquelle le téléviseur passe automatiquement en

Appuyez sur le bouton MENU pour afcher le menu.

Appuyez sur le bouton p ou q pour sélectionner “Conguration”

puis appuyez sur le bouton

2. Appuyez sur le bouton p ou q pour sélectionner “Horloge” puis

appuyez sur le bouton ENTER .

3. Appuyez sur le bouton p ou q pour sélectionner “Veille” puis

appuyez sur le bouton ENTER .

4. Appuyez à plusieurs reprises sur le bouton p ou q jusqu’à ce

que l’heure souhaitée apparaisse (Arrêt, 30, 60, 90, 120, 150,

180). Appuyez sur le bouton ENTER .

5. Appuyez sur le bouton EXIT pour quitter le menu.

Le téléviseur passe automatiquement en mode veille lorsque le

Appuyez sur le bouton TOOLS de la télécommande.

2. Appuyez sur le bouton ▲ ou ▼ pour sélectionner “Veille”.

3. Appuyez sur le bouton ◄ ou ► pour sélectionner les minutes.

4. Appuyez sur le bouton EXIT ou TOOLS pour quitter le menu.

TV ConfigurationPlug & Play Langue : Français Horloge Mélodie : Arrêt Divertissement : Arrêt Mode éco. : Arrêt PIP  Déplacer Entrer RetourHorlogeRéglage Horloge : 00 : 00Veille :Minuteur 1 :Minuteur 2 : Minuteur 3 : Déplacer Entrer Retour TV Arrêt 30

TV ConfigurationPlug & Play Langue : Français Horloge Mélodie : Arrêt Divertissement : Arrêt Mode éco. : Arrêt PIP  Déplacer Entrer Retour TV Réglage Horloge Mois

2008 Année 00 Heure 00 Minute Déplacer Adjust Retour Anynet+ (HDMI-CEC)Mode Image : StandardMode Son : PersonnaliséVeille ◄ Arrêt ►SRS TS XT : ArrêtMode éco. : ArrêtDual l-ll : Mono Déplacer Régler Quitter Outils Book-��.indb24 2008-03-03¿ÀÈÄ5:50:06Français - 25

Mises en marche et arrêt automatiques de votre téléviseur

1. Appuyez sur le bouton MENU pour afcher le menu.

Appuyez sur le bouton p ou q pour sélectionner “Conguration”

puis appuyez sur le bouton

2. Appuyez sur le bouton p ou q pour sélectionner “Horloge” puis

appuyez sur le bouton ENTER .

3. Appuyez sur le bouton p ou q pour sélectionner “Minuteur 1”,

“Minuteur 2” ou “Minuteur 3” puis appuyez sur le bouton

Trois réglages différents de la minuterie Marche/Arrêt peuvent

Vous devez préalablement régler l’horloge.

4. Appuyez sur le bouton ◄ ou ► pour sélectionner l’élément

Appuyez sur le bouton ▲ ou ▼ pour valider le réglage.

♦ Période d’activation : Sélectionnez les heures et les minutes

ainsi que “Marche”/”Arrêt”. (Pour activer le minuteur selon les

réglages définis, choisissez “Marche”.)

♦ Période de désactivation : Sélectionnez les heures et les minutes ainsi que “Marche”/”Arrêt”.

(Pour activer le minuteur selon les réglages définis, choisissez “Marche”.)

♦ Répétition : Choisissez “Une fois”, “Tous les jours”, “Lun - Ven”, “Lun - Sam” ou “Sam - Dim”.

♦ Volume : Sélectionnez le niveau du volume désiré lorsque le téléviseur s’allume.

Vous pouvez régler les heures et les minutes directement à l’aide du pavé numérique de la télécom-

Mise hors tension automatique

Lorsque vous réglez la minuterie sur “Marche”, le téléviseur s’éteint si aucune commande n’est

activée dans les 3 heures qui suivent sa mise sous tension par la minuterie. Cette fonction est

disponible uniquement lorsque la minuterie est définie sur “Marche”; elle permet d’éviter toute

surchauffe occasionnée par une utilisation prolongée du téléviseur.

Lorsque vous utilisez le téléviseur/moniteur pour la première

fois, vous devez sélectionner la langue utilisée pour afcher les

menus et les indications.

Appuyez sur le bouton MENU pour afcher le menu à l’écran.

Appuyez sur le bouton p ou q pour sélectionner “Conguration”

puis appuyez sur le bouton ENTER .

2. Appuyez sur le bouton p ou q pour sélectionner “Langue” puis

appuyez sur le bouton

3. Sélectionnez la langue souhaitée en appuyant de façon répétée

sur le bouton p ou q. Appuyez sur le bouton ENTER .

4. Appuyez sur le bouton EXIT pour quitter le menu.

TV ConfigurationPlug & Play Langue : Français Horloge Mélodie : Arrêt Divertissement : Arrêt Mode éco. : Arrêt PIP  Déplacer Entrer Retour TV ConfigurationPlug & Play Langue : Français Horloge Mélodie : Arrêt Divertissement : Arrêt Mode éco. : Arrêt PIP  Déplacer Entrer Retour TV Minuteur 1Période d’activationRépétitionUne foisVolume 10 00 00 Arrêt : Période de désactivation 00 00 Arrêt :

► Déplacer Régler Retour 6

Book-��.indb25 2008-03-03¿ÀÈÄ5:50:06Français - 26

Mélodie / Divertissement / Mode éco.

1. Appuyez sur le bouton MENU pour afficher le menu.

Appuyez sur le bouton ▲ ou ▼ pour sélectionner

“Configuration”, puis appuyez sur le bouton ENTER .

2. Sélectionnez l’option désirée en appuyant sur le bouton

▲ ou ▼, puis appuyez sur le bouton ENTER .

3. Lorsque vous êtes satisfait du réglage, appuyez sur le

4. Appuyez sur le bouton EXIT pour quitter le menu.

Mélodie: Arrêt/Bas/Moyen/Elevé

La mélodie de mise sous/hors tension du téléviseur peut être ajustée.

Aucune mélodie n’est lue dans les cas suivants :

− Aucun son n’est émis par le téléviseur car le bouton MUTE a été enfoncé.

− Aucun son n’est émis par le téléviseur car le bouton - (Volume) a été enfoncé.

− Lorsque la commande Mise en veille met le téléviseur hors tension.

Divertissement: Arrêt/Sports/Cinéma/Jeu

Le mode “Divertissement” vous permet de sélectionner les valeurs d’affichage et de son optimales

pour le sport, le cinéma et les jeux.

− Arrêt: désactive la fonction “Divertissement”.

− Sports: fournit une qualité d’image et de son optimale pour le sport. Vous disposez ainsi d’une

qualité sonore et visuelle saisissante.

− Cinéma: fournit une qualité d’image et de son optimale pour le cinéma. Vous pouvez profiter d’une

image plus belle et d’un son encore meilleur.

− Jeu: fournit une qualité d’image et de son optimale pour les jeux. Ce mode accélère la vitesse de

lecture lorsqu’une console de jeu est reliée au téléviseur.

Si vous activez l’un des trois modes “Divertissement”, les paramètres seront verrouillés

empêchant toute modication. Si vous souhaitez régler les modes Image et Son, le mode

“Divertissement” doit être désactivé.

Les réglages du mode “Divertissement” sont enregistrés pour chaque source d’entrée.

Si on règle l’un des trois modes “Divertissement” à Marche, la fonction “SRS TS XT” n’est pas

Vous pouvez appuyer plusieurs fois sur le bouton E.MODE de

la télécommande pour modifier le paramètre “Divertissement”.

TOOLS TV ConfigurationPlug & Play Langue : Français Horloge Mélodie : Arrêt Divertissement : Arrêt Mode éco. : Arrêt PIP  Déplacer Entrer Retour Book-��.indb26 2008-03-03¿ÀÈÄ5:50:07Français - 27

Mode éco.: Arrêt/Bas/Moyen/Elevé/ Auto.

Cette fonction règle la luminosité en fonction des conditions d’éclairage.

− Arrêt: Désactive la fonction d’économie d’énergie.

− Bas: Met le téléviseur en mode d’économie d’énergie basse.

− Moyen: Met le téléviseur en mode d’économie d’énergie moyenne.

− Elevé: Met le téléviseur en mode d’économie d’énergie élevée.

− Auto.: Règle automatiquement la luminosité de l’écran du téléviseur en fonction de la scène.

1. Appuyez sur le bouton

TOOLS de la télécommande.

2. Appuyez sur le bouton ▲ ou ▼ pour sélectionner “Mode éco.”.

3. Appuyez sur le bouton ◄ ou ► pour sélectionner "Arrêt", "Bas",

"Moyen", "Elevé" ou "Auto.".

4. Appuyez sur le bouton EXIT ou TOOLS pour quitter le menu.

Cette fonction n’est pas disponible en mode “PC”. (40 pouces)

Sélection de la source

Vous pouvez sélectionner parmi les sources extérieures

connectées aux prises d’entrée du téléviseur.

Appuyez sur le bouton MENU pour afcher le menu.

Appuyez sur le bouton p ou q pour sélectionner “Entrée” puis

2. Appuyez à nouveau sur le bouton ENTER pour sélectionner

Sources de signal disponibles: TV, Ext.1, Ext.2, AV, S-Vidéo,

Composant, PC, HDMI1, HDMI2, HDMI3.

Vous ne pouvez sélectionner que les appareils externes

connectés au téléviseur.

3. Sélectionnez l’option souhaitée en appuyant sur le bouton

Appuyez sur le bouton ENTER Appuyez sur le bouton SOURCE de votre télécommande pour

passer d’une source disponible à l’autre. Le Mode TV peut être

sélectionné en appuyant sur le bouton TV, les boutons

numériques (de 0 à 9) ou les boutons canal suivant/précédent

P </> de la télécommande.

Vous pouvez également regarder le mode HDMI en appuyant

simplement sur le bouton HDMI de votre télécommande.

➣ Anynet+ (HDMI-CEC)Mode Image : StandardMode Son : PersonnaliséVeille : ArrêtSRS TS XT : ArrêtMode éco. ◄Arrêt ►Dual l-ll : Mono Déplacer Régler QuitterOutils TV Entrée Liste Source : TV 

Anynet+(HDMI-CEC)  Déplacer Entrer Retour TV Liste SourceTV Ext.1 : ----Ext.2 : ----AV : ----S-Vidéo : ----Composant : ----PC : ----HDMI1 : ----HDMI2 : ----HDMI3 : ---- Déplacer Entrer Retour

TOOLS TOOLS TOOLS TOOLS Book-��.indb27 2008-03-03¿ÀÈÄ5:50:08Français - 28

Modication du nom de la source d’entrée

Nommez le périphérique connecté aux prises d’entrée pour

rendre la sélection des sources d’entrée plus facile.

Appuyez sur le bouton MENU pour afcher le menu.

Appuyez sur le bouton ENTER pour sélectionner “Entrée”.

2. Appuyez sur le bouton p ou q pour sélectionner “Modif. Nom”

puis appuyez sur le bouton ENTER .

3. Appuyez sur le bouton p ou q pour sélectionner le périphérique

que vous souhaitez éditer. Appuyez sur le bouton

4. Appuyez sur le bouton p ou q pour sélectionner le

périphérique requis.

Appuyez sur le bouton ENTER .

5. Appuyez sur le bouton EXIT pour quitter le menu.

TV Entrée Liste Source : TV Modif. Nom Anynet+(HDMI-CEC)  Déplacer Entrer Retour

TV Modif. Nom Ext.1 : ----Ext.2 : ----AV : ----S-Vidéo : ----Composant : ----PC : ----HDMI1 : ----HDMI2 : ----HDMI3 : ---- Déplacer Entrer Retour ---- Magnétoscope DVD Décodeur CâbleDécodeur satelliteDécodeur PVRRécepteur AV Jeu

Book-��.indb28 2008-03-03¿ÀÈÄ5:50:08Français - 29

Conguration de votre logiciel PC (basée sur Windows XP)

Les paramètres d’afchage Windows indiqués ci-dessous sont ceux d’un

ordinateur type. Les écrans réels de votre PC peuvent être différents, en

fonction de votre propre version de Windows et de votre propre carte vidéo.

Même si vos écrans réels apparaissent différents, les mêmes informations

de base s’appliquent dans la plupart des cas. (Dans le cas contraire,

contactez le fabricant de votre ordinateur ou votre revendeur Samsung.)

Cliquez sur “ Panneau de conguration ” dans le menu Démarrer de Windows.

2. Lorsque vous êtes sur l’écran du Panneau de conguration, cliquez sur

“Apparence et thèmes” et une boîte de dialogue Propriétés de l’afchage

3. Lorsque vous êtes sur l’écran du panneau de conguration, cliquez sur

“Afchage” et une boîte de dialogue Propriétés de l’afchage apparaît.

4. 4 Allez sur l’onglet “ Paramètres ” dans la boîte de dialogue Propriétés de l’afchage. Réglage correct de

la taille (résolution) Optimum- 1360 X 768

S’il existe une option de fréquence verticale sur votre boîte de dialogue des paramètres d’afchage, la

valeur correcte est “ 60 ” ou “ 60Hz ”. Sinon cliquez sur “ OK ” et quittez la boîte de dialogue.

La taille et la position de l’écran varient en fonction du type d’écran du PC et de sa résolution.

Les résolutions du tableau sont recommandées.

Polarité synchronisée

Polarité synchronisée

Lorsque vous utilisez une connexion avec câble HDMI/DVI, vous devez utiliser la borne HDMI IN2.

Le mode interface n’est pas pris en charge.

Le téléviseur peut fonctionner de façon anormale si un format vidéo non standard est sélectionné.

Des modes séparés et composites sont pris en charge. SVSV n’est pas pris en charge.

➣ Book-��.indb29 2008-03-03¿ÀÈÄ5:50:09Français - 30

Conguration du téléviseur avec le PC Appuyez sur le bouton SOURCE pour sélectionner le mode PC.

1. Appuyez sur le bouton MENU pour afcher le menu.

Appuyez à nouveau sur le bouton ENTER pour sélectionner

2. Sélectionnez l’option de votre choix en appuyant sur le bouton

▲ ou ▼, puis appuyez sur le bouton ENTER .

3. Lorsque vous êtes satisfait de la conguration, appuyez sur le

4. Appuyez sur le bouton EXIT pour quitter le menu.

Le réglage automatique permet à l’écran PC affiché sur le

téléviseur d’être ajusté automatiquement en fonction du signal

vidéo PC. Les valeurs des options “Regl. Prec”, “Regl. Base” et

“Position” sont définies automatiquement.

1. Appuyez sur le bouton

TOOLS de la télécommande.

2. Appuyez sur le bouton ▲ ou ▼ pour sélectionner “Auto

adjustment”, puis appuyez sur le bouton ENTER .

Regl. Base/Regl. Prec

Lorsque vous réglez la qualité de l’image, l’objectif est d’éliminer

ou de réduire les parasites visuels. Si ces parasites ne sont

pas éliminés uniquement avec une syntonisation fine (Réglage

précis), réglez la fréquence du mieux que vous pouvez (Réglage

de base), puis effectuez à nouveau une syntonisation plus fine.

Une fois les parasites réduits, effectuez un nouveau réglage de

l’image pour l’aligner au centre de l’écran.

Appuyez sur le bouton ▲ ou ▼ pour sélectionner “Regl. Base”

ou “Regl. Prec”, puis appuyez sur le bouton

Appuyez sur le bouton ◄ ou ► pour régler la qualité de l’écran.

Appuyez sur le bouton

Réglez la position de l’écran du PC si elle ne convient pas à

l’écran du téléviseur.

Appuyez sur le bouton ▲ ou ▼ pour régler la position verticale.

Appuyez sur le bouton ◄ ou ► pour régler la position

Appuyez sur le bouton

Vous pouvez rétablir les valeurs par défaut de tous les réglages

♦ EcranRegl. Base 50Regl. Prec 34Position Réinitialiser Image  TV Déplacer Entrer RetourPosition TV Déplacer Entrer RetourImage Mode : Standard  Rétroéclairage 7Contraste 95Luminosité 45Netteté 50 Réglage Automatique 

Ecran  Réglages des détails Réglages des détails  Réinitialiser : OK 

TV Déplacer Entrer RetourEcranRegl. Base 50Regl. Prec 34Position Réinitialiser Image  TV Déplacer Entrer RetourAjustement automatique en cours Attendez, s’il vous plait.Anynet+ (HDMI-CEC)Mode Image : StandardMode Son : PersonnaliséVeille : ArrêtSRS TS XT : ArrêtMode éco. : Arrêt PIP Réglage Automatique Déplacer Entrer QuitterTOOLS Book-��.indb30 2008-03-03¿ÀÈÄ5:50:10Français - 31

Qu’est-ce que Anynet

Anynet+ est un système de réseau AV qui fournit une interface AV conviviale aux utilisateurs,

en contrôlant tous les appareils AV connectés via le menu Anynet+ lorsque des appareils AV Samsung Electronics sont connectés.

Connexion d’appareils Anynet

Le système Anynet+ ne prend en charge que les appareils AV compatibles Anynet+.

Assurez-vous que l’appareil AV connecté au téléviseur porte bien un label Anynet+.

Connexion directe au téléviseur

A l’aide du câble HDMI, reliez

la prise [HDMI 1], [HDMI 2] ou

[HDMI 3] du téléviseur à la prise

HDMI OUT de l’appareil Anynet+

Connexion à un système Home Theater

1. A l’aide du câble HDMI,

reliez la prise [HDMI 1],

[HDMI 2] ou [HDMI 3] du

téléviseur à la prise HDMI OUT de l’appareil Anynet+

2. A l’aide du câble HDMI,

reliez la prise HDMI IN du

système Home Theater

de l’appareil Anynet+

Ne connectez qu’un seul récepteur.

Pour établir une connexion entre des appareils Anynet+, employez des câbles HDMI.

Anynet+ fonctionne si l’appareil AV compatible est en mode Veille ou en Marche.

Anynet+ prend en charge jusqu’à 8 appareils AV.

Conguration d’Anynet+

Les fonctions d’Anynet+ emploient les réglages suivants.

Utilisation de la fonction Anynet+

Appuyez sur le bouton TOOLS.

Appuyez ensuite sur le bouton

“Anynet+(HDMI-CEC)”.

Appuyez sur le bouton ▲ ou ▼ pour sélectionner “Configuration”

puis appuyez sur le bouton

2. Appuyez sur le bouton

“Anynet+ (HDMI-CEC)”, puis appuyez sur le bouton

3. Sélectionnez “Marche” en appuyant sur le bouton ▲ ou ▼, puis

appuyez sur le bouton

La fonction “Anynet+ (HDMI-CEC)” est activée.

Si vous choisissez “Arrêt” , la fonction “Anynet+ (HDMI-CEC)” est

Lorsque la fonction “Anynet+ (HDMI-CEC)” est désactivée,

toutes les activités associées à Anynet+ sont indisponibles.

Extinction automatique d’un appareil Anynet+ lorsque le téléviseur est mis hors tension

Appuyez sur le bouton ▲ ou ▼ pour sélectionner “Arrêt automatique”, puis

appuyez sur le bouton

2. Sélectionnez “Oui” en appuyant sur le bouton ▲ ou ▼, puis

appuyez sur le bouton

La fonction de mise hors tension automatique est activée.

Si vous choisissez “Non”, la fonction est désactivée.

Appuyez sur le bouton EXIT pour quitter.

Le réglage Sélectionner appareil de la télécommande du téléviseur

doit être xé à TV pour pouvoir utiliser la fonction Anynet+.

Si vous réglez “Auto Turn Off” sur “Non”, les appareils externes

connectés s’éteignent lorsque le téléviseur est mis hors tension.

Toutefois, si l’appareil est en train d’enregistrer, il ne peut pas être

➣ ConfigurationAnynet+ (HDMI-CEC) : OffArrêt automatique : OffRech connectésArrêtMarcheDéplacer Entrer RetourConfigurationAnynet+ (HDMI-CEC) : OnArrêt automatique : OffRech connectés Non

Oui Déplacer Entrer RetourVoir télévision Sélection appareil Enregistrer Menu du Périphérique Fonctionnement périph. Récepteur :Arrêt Configuration TV P9Déplacer EntrerRetourAnynet+ (HDMI-CEC)Mode Image : StandardMode Son : PersonnaliséVeille : ArrêtSRS TS XT : ArrêtMode éco. : ArrêtDual l-ll : Mono Déplacer Entrer QuitterOutils Book-��.indb32 2008-03-03¿ÀÈÄ5:50:11Français - 33

Recherche d’appareils Anynet+ et basculement entre des appareils

Appuyez sur le bouton TOOLS.

Appuyez ensuite sur le bouton

“Anynet+(HDMI-CEC)”.

2. Appuyez sur le bouton p ou q pour sélectionner "Sélection

appareil" puis appuyez sur le bouton ENTER .

3. Appuyez sur le bouton ▲ ou ▼ pour sélectionner un appareil,

puis appuyez sur le bouton ENTER . Vous passez ainsi à

l’appareil sélectionné.

4. Si l’appareil désiré est introuvable, appuyez sur le bouton

▲ ou ▼ pour sélectionner “Conguration”, puis appuyez sur le

5. Appuyez sur le bouton ▲ ou ▼ pour sélectionner “Rech

connectés”, puis appuyez sur le bouton ENTER .

Le message “Configuration de la connexion Anynet+” s’affiche.

Au terme de la recherche, les appareils connectés sont indiqués dans

Le basculement vers l’appareil sélectionné peut prendre 2 minutes. Il est impossible d’annuler l’opération de

Le temps nécessaire pour rechercher les appareils dépend du nombre d’appareils connectés.

Au terme de la recherche d’appareils, le nombre d’appareils trouvé n’est pas indiqué.

Bien que le téléviseur recherche automatiquement les appareils lorsqu’il est allumé à l’aide du bouton

POWER, les appareils connectés lorsque le téléviseur est allumé ou dans des conditions spéciques

ne sont pas afchés dans la liste des appareils. Dans un tel cas, utilisez le menu “Rech connectés”

rechercher ces appareils.

Si vous avez choisi un mode d’entrée externe en appuyant sur le bouton SOURCE, il est impossible

d’utiliser la fonction Anynet+. Veillez à basculer vers un appareil Anynet+ au moyen du bouton

➣ ConfigurationAnynet+ (HDMI-CEC) : Marche  Arrêt automatique : Oui  Rech connectés Déplacer Entrer RetourVoir télévision Sélection appareil Enregistrer Menu du Périphérique Fonctionnement périph. Récepteur :Arrêt Configuration TV P9Déplacer EntrerRetour Book-��.indb33 2008-03-03¿ÀÈÄ5:50:12Français - 34

Le menu Anynet+ varie selon le type et l’état des appareils Anynet+ connectés au téléviseur.

Menu Anynet+ Description

Voir télévision Passe d’Anynet+ au mode de diffusion TV.

Sélection appareil Le téléviseur se connecte à l’appareil correspondant.

Démarre l’enregistrement (ce menu ne fonctionne qu’avec un

appareil capable d’enregistrer).

Menu du Périphérique

Affiche le menu de l’appareil connecté.

Exemple : Si un enregistreur de DVD est connecté, son menu titre

Fonctionnement périph. Affiche le menu de commande de l’appareil connecté.

Exemple : Si un enregistreur de DVD est connecté, son menu de

contrôle de lecture qui s’affiche.

Récepteur Le son est émis par l’intermédiaire du récepteur.

Configuration Permet de configurer l’environnement d’utilisation d’Anynet+.

Boutons de la télécommande du téléviseur disponibles en mode Anynet+

Type d’appareil Mode de fonctionnement Boutons disponibles

Après le basculement vers cet

appareil, lorsque son menu

s’affiche à l’écran.

ENTER Touches colorées

Bouton EXIT Après le basculement vers

l’appareil, pendant la lecture

(Recherche vers l’arrière)/

(Recherche vers l’avant)/

Appareil à tuner intégré

Après le basculement vers

l’appareil, lorsque vous regardez

un programme télévisé

Appareil audio Lorsque le récepteur est activé

Bouton MUTE La fonction Anynet+ n’est utilisable que quand la télécommande est réglée en mode TV.

ne fonctionne que lorsque l’appareil est dans un état où l’enregistrement est

Il est impossible de commander des appareils Anynet+ à l’aide des boutons situés sur le téléviseur.

Les appareils Anynet+ ne peuvent être commandés qu’au moyen de la télécommande du téléviseur.

Il se peut que la télécommande du téléviseur ne fonctionne pas dans certaines situations. Dans ce

cas, sélectionnez de nouveau l’appareil Anynet+.

Les fonctions d’Anynet+ ne peuvent pas commander des produits d’autres fabricants.

En mode Anynet+, les boutons de couleur peuvent ne pas fonctionner correctement.

, peuvent varier en fonction de l’appareil.

Vous pouvez enregistrer un programme télévisé à l’aide d’un enregistreur.

Appuyez sur le bouton

L’enregistrement débute. Le système d’enregistrement compatible Anynet+ doit toutefois être connecté.

Le programme télévisé actuel est enregistré lorsque vous regardez la télévision. Si vous regardez une

vidéo provenant d’un autre appareil, c’est cette vidéo qui est enregistrée.

Vous pouvez également effectuer un enregistrement en sélectionnant “Enregistrer” après avoir

appuyé sur le bouton

Avant d’enregistrer, vériez la connexion de la prise d’antenne au périphérique d’enregistrement.

Pour la connexion de l’antenne au périphérique d’enregistrement, reportez-vous au manuel de

l’utilisateur de ce dernier.

Ecoute via un récepteur

Le son peut être émis par l’intermédiaire d’un récepteur au lieu de l’enceinte du téléviseur.

Appuyez sur le bouton TOOLS.

Appuyez ensuite sur le bouton

“Anynet+(HDMI-CEC)”.

Appuyez sur le bouton ▲ ou ▼ pour sélectionner “Récepteur” puis

appuyez sur le bouton

2. Sélectionnez “Marche” en appuyant sur le bouton ◄ ou ►, puis

appuyez sur le bouton ENTER .

Le son est désormais émis via le récepteur.

3. Appuyez sur le bouton EXIT pour quitter le menu.

Lorsque le récepteur est activé, vous pouvez écouter le son du

téléviseur via le récepteur à 2 canaux.

Si le récepteur n’est destiné qu’à un système Home Theater (et ne

prend en charge que l’audio), il se peut qu’il ne gure pas dans la liste des appareils.

Si vous utilisez du contenu confronté à un problème de droits d’auteur, il se peut que l’écoute via le

récepteur ne fonctionne pas correctement.

Si une coupure de courant se produit alors que l’option “Récepteur” est dénie sur “Marche” (câble

d’alimentation débranché ou panne de courant), il se peut que l’option “TV Speaker” soit dénie sur

“Arrêt” lorsque vous rallumez le téléviseur. (Voir page 23)

➣ Voir télévision Sélection appareil Enregistrer Menu du Périphérique Fonctionnement périph. Récepteur :Arrêt Configuration TV P9Déplacer EntrerRetourBook-��.indb35 2008-03-03¿ÀÈÄ5:50:12Français - 36

Vérications avant de faire appel au service d’assistance

Anynet+ ne fonctionne

■ Vérifiez si l’appareil est compatible Anynet+. Le système Anynet+ ne prend en charge que les

appareils compatibles Anynet+.

■ Ne connectez qu’un seul récepteur.

■ Vérifiez que le cordon d’alimentation de l’appareil Anynet+ est bien connecté.

■ Vérifiez la connexion des câbles vidéo/audio/HDMI de l’appareil Anynet+.

■ Vérifiez que Anynet+ (HDMI-CEC) est défini sur On dans le menu de configuration Anynet+.

■ Vérifiez que la télécommande du téléviseur est en mode TV.

■ Vérifiez qu’il s’agit d’une télécommande exclusive Anynet+.

■ Anynet+ ne fonctionne pas dans toutes les conditions. (Recherche de chaînes, Plug & Play, etc.)

■ Lorsque vous branchez ou de retirez le câble HDMI, veillez à relancer une recherche de

périphérique ou à redémarrer votre téléviseur.

■ Vérifiez que la fonction Anynet+ du périphérique Anynet+ est activée.

■ Assurez-vous que l’appareil AV est bien connecté au téléviseur, et assurez-vous que la fonction

Anynet+ (HDMI-CEC) est réglée sur Marche dans le menu Configuration d’Anynet+.

■ Appuyez sur le bouton TV de la télécommande pour allumer le téléviseur. Appuyez ensuite sur

TOOLS pour afficher le menu Anynet+ et sélectionnez le menu de votre choix.

Je veux quitter Anynet+.

■ Choisissez Voir télévision dans le menu Anynet+.

■ Appuyez sur le bouton SOURCE de la télécommande et choisissez un appareil non compatible

■ Appuyez sur le bouton

, CH LIST, PRE CH, etc. pour modifier le mode TV. Remarque : Le

bouton de canal ne fonctionne que si aucun appareil Anynet+ à tuner incorporé n’est connecté.

Connexion à un appareil

Anynet+ apparaît à l’écran.

■ Il est impossible d’employer la télécommande quand vous configurez Anynet+ ou quand vous passez à

un mode de visualisation.

■ La télécommande n’est utilisable qu’au terme de la configuration d’Anynet+ ou du passage au

mode de visualisation.

La lecture ne démarre pas

sur l’appareil Anynet+.

Vous ne pouvez pas utiliser la fonction de lecture lorsque Plug & Play est en cours.

L’appareil connecté n’est

■ Vérifiez si l’appareil est ou non compatible avec les fonctions d’Anynet+.

■ Vérifiez que le câble HDMI est bien connecté.

■ Vérifiez que la fonction Anynet+ (HDMI-CEC) est définie sur Marche dans le menu de

configuration Anynet+.

■ Lancez une nouvelle recherche d’appareils Anynet+.

■ Vous ne pouvez connecter un appareil Anynet+ qu’à l’aide du câble HDMI. Certains câbles

HDMI peuvent ne pas prendre en charge les fonctions Anynet+.

■ En cas d’arrêt anormal, tel que la déconnexion du câble HDMI ou du câble d’alimentation, ou

encore une panne de courant, effectuez une nouvelle recherche d’appareils.

Vérifiez que la prise d’antenne du périphérique d’enregistrement est correctement branchée.

Book-��.indb36 2008-03-03¿ÀÈÄ5:50:12Français - 37

Fonction de télétexte

La plupart des canaux de télévision proposent des services d’informations via le télétexte. La

page d’index du télétexte contient des instructions sur l’utilisation de ce service. Vous pouvez en

outre sélectionner différentes options à l’aide des boutons de la télécommande.

Pour que l’affichage des informations de télétexte soit correct, la réception des chaînes doit être

stable. Dans le cas contraire, des informations pourraient manquer ou certaines pages pourraient ne

Permet de quitter l’affichage télétexte.

Permet d’afficher la page d’index du télétexte (sommaire).

Permet de mémoriser les pages de télétexte.

Permet d’afficher la moitié supérieure de l’écran en caractères deux

fois plus grands. Appuyez à nouveau sur ce bouton pour afficher

la moitié inférieure de l’écran. Appuyez à nouveau pour rétablir le

mode d’affichage normal.

Permet d’afficher le texte masqué (par exemple les réponses

d’un jeu). Appuyez à nouveau sur ce bouton pour rétablir le mode

/ (télétexte activé/mix)

Permet d’activer le mode Télétexte après avoir choisi le canal

diffusant le service télétexte. Appuyez deux fois sur ce bouton pour

superposer le télétexte à l’émission diffusée.

Permet de sélectionner le mode Télétexte (LIST/FLOF). Si vous

appuyez sur ce bouton en mode LISTE, vous accédez au mode

d’enregistrement de liste. Dans ce mode, vous pouvez enregistrer

une page télétexte dans une liste à l’aide du bouton 8 (store).

Permet d’afficher la page télétexte suivante.

Permet d’afficher la page télétexte suivant.

Permet d’afficher la page télétexte précédente.

Permet de bloquer l’affichage sur une page précise, si celleci

est reliée à plusieurs pages secondaires qui s’affichent

automatiquement l’une après l’autre. Pour reprendre l’affichage des autres pages, appuyez à

nouveau sur ce bouton.

Permet d’afficher le programme lors de la recherche d’une page.

Boutons de couleur (rouge/vert/jaune/bleu)

Si la société émettrice utilise le système FASTEXT, les différents sujets traités dans la page télétexte

disposent d’un code couleur et peuvent être sélectionnés à l’aide des boutons de couleur de la

télécommande. Appuyez sur le bouton correspondant à la fonctionnalité requise. La page s’affiche

ainsi que d’autres informations en couleur pouvant être sélectionnées de la même manière. Pour

afficher la page précédente ou la page suivante, appuyez sur le bouton de couleur correspondant.

Vous pouvez changer de page télétexte en appuyant sur les boutons

numériques de la télécommande.

Les pages télétexte sont organisées en six catégories :

A B C D E F Numéro de la page sélectionnée

Identité du canal émetteur

Numéro de la page actuelle ou indications de recherche

Informations sur l’état

Informations FASTEXT Les informations télétexte sont souvent réparties sur plusieurs

pages qui s’afchent l’une après l’autre. Ces pages sont

Entrant le numéro de page ;

  Sélectionnant un titre dans une liste ;

  Sélectionnant un en-tête de couleur (système FASTEXT).

Appuyez sur le bouton TV pour quitter l’affichage télétexte.

TOOLS Book-��.indb38 2008-03-03¿ÀÈÄ5:50:13Français - 39

Ajustement xation murale (vendu séparément) (en fonction du modèle)

Grâce à l’installation d’un support mural automatique, vous pouvez régler facilement la position

de votre téléviseur.

1. Appuyez sur le bouton ▲, ▼, ◄ ou ► de votre télécommande.

L’écran Fixation murales’afche.

Si l’écran Fixation murale ne s’affiche pas lorsque vous

cliquez sur un bouton de direction en regardant la télévision,

utilisez le menu pour l’afficher.

• Appuyez sur le bouton MENU pour afficher le menu.

Appuyez sur le bouton ▲ ou ▼ pour sélectionner

“Configuration”, puis appuyez sur le bouton

• Appuyez sur le bouton ▲ ou ▼ pour sélectionner

“Ajustement fixation murale”, puis appuyez sur le bouton ENTER .

Mémorisation de la position

2. Réglez à la position souhaitée à l’aide des boutons ▲, ▼, ◄,

Si vous appuyez sur une touche échée alors qu’aucun

menu OSD n’est afché sur l’écran du téléviseur, l’écran de

Appuyez sur le bouton INFO pour effectuer une

réinitialisation. Appuyez sur le bouton ◄ ou ► pour

sélectionner “Oui”, puis appuyez sur le bouton

La position est initialisée sur le réglage par défaut.

3. Appuyez sur le bouton bleu.

Appuyez sur les boutons ▲ et ▼ pour sélectionner un mode

d’enregistrement parmi Position1, Position 2 ou Position 3 afin

d’enregistrer la position actuelle.

Si vous ne souhaitez pas enregistrer la position actuelle,

appuyez sur le bouton

Lorsque vous sélectionnez un mode d’enregistrement, vous

ne pouvez pas utiliser les boutons Couleur.

4. Appuyez sur le bouton ENTER pour effectuer

Si Position1 est sélectionné, le message “Position actuelle enregistrée sous Position1” est afché.

5. Appuyez sur le bouton ENTER .

La position enregistrée apparaît sur le côté gauche de l’OSD.

Panneau arrière du téléviseur

Câble SERVICE (non fourni)

TV ConfigurationPlug & Play Langue : Français Horloge Ajustement fixation murale Mélodie : Arrêt Divertissement : Arrêt Mode éco. : Arrêt PIP  Déplacer Entrer RetourSauvegarderSélectionner un moyen de sauvegardePosition1Position2Position3 Régler Entrer Retour Ajustement fixation muraleRégler Sauvegarder Center INFO Position 1 2 3

TOOLS Book-��.indb39 2008-03-03¿ÀÈÄ5:50:14Français - 40

Accès à la position mémorisée

1. Effectuez l’étape 1 de la section “Entrer dans le menu”.

2. Appuyez sur un bouton de couleur (Rouge, Vert ou Jaune)

pour déplacer le support mural automatique vers la position

Vous pouvez déplacer le support mural sur l’une des trois

positions prédénies en appuyant sur le bouton Rouge

(Position 1), Vert (Position 2) ou Jaune (Position 3).

Si vous réglez la position après avoir accédé à une position

prédénie, l’écran de position disparaît.

Pour l’installation, consultez le manuel d’installation fourni avec le support mural.

Pour l’installation du produit ainsi que l’installation et le déplacement de la xation murale, adressez-

vous à une société d’installation spécialisée.

Utilisez ce manuel d’installation si vous souhaitez xer le support sur un mur. Si vous souhaitez le

xer sur d’autres matériaux de construction, veuillez prendre contact avec votre revendeur le plus

Le support mural automatique ne fonctionne pas lorsque Anynet+ est activé.

Les modèles à 37 et 40 pouces ne sont pas compatibles avec l’ancien système électrique de xation

Utilisation du verrouillage Kensington antivol (en fonction du modèle)

Le verrouillage Kensington est un dispositif utilisé pour xer physiquement le système dans le cas

d’une utilisation dans un endroit public. L’aspect et la méthode de verrouillage peuvent différer

de l’illustration en fonction du fabricant. Reportez-vous au manuel fourni avec le verrouillage

Kensington pour une utilisation correcte. Le dispositif de verrouillage doit être acheté séparément.

Insérez le dispositif de verrouillage dans (gure

1) la fente Kensington de la télévision LCD et

tournez-le dans le sens de verrouillage (gure 2).

2. Branchez le câble du verrouillage Kensington.

3. Fixez le verrouillage Kensington sur un bureau

ou tout autre objet lourd inamovible.

L’emplacement du verrou Kensington peut varier

en fonction du modèle.

<Optionnel> Ajustement fixation muraleRégler Sauvegarder Center INFO Position1Position 1 2 3 Book-��.indb40 2008-03-03¿ÀÈÄ5:50:14Français - 41

Dépannage : Avant de contacter le personnel du service d’assistance

Aucune image ou aucun son. Vériez que le cordon d’alimentation est branché à une prise secteur.

Vériez que vous avez appuyé sur le bouton

de votre téléviseur.

Vériez les paramètres de contraste et de luminosité.

Vériez si le bouton

MUTE de la télécommande a été actionné.

Vériez si le paramètre “TV Speaker” est déni sur Marche.

L’écran est noir et le témoin

d’alimentation clignote à

intervalle régulier.

Sur votre ordinateur, allez sur : Alimentation, Câble de signal.

Le mode de gestion d’alimentation est activé.

Déplacez la souris de l’ordinateur ou appuyez sur une touche du

Aucune image ou image en

Réglez les paramètres de couleur.

Vériez que le système d’émission sélectionné est correct.

Interférence du son et de

Essayez d’identier l’appareil électrique qui perturbe le téléviseur et

Branchez le téléviseur à une autre prise.

Image neigeuse ou oue,

Vériez l’orientation, l’emplacement et les branchements de votre

Cette interférence est souvent due à l’utilisation d’une antenne

Dysfonctionnements de la

Remplacez les piles de la télécommande.

Nettoyez la partie supérieure de la télécommande (fenêtre de

Vériez les bornes des piles.

Le message ‘Vériez le câble

de signal’ s’afche.

Assurez-vous que le câble de signal est bien branché au PC ou aux

Assurez-vous que les sources vidéo ou le PC sont allumés.

En mode PC, le message

‘Mode non pris en charge.’

Vériez la résolution maximale et la fréquence de l’adaptateur vidéo.

Comparez ces valeurs aux données du graphique de fonctionnement

des modes d’afchage.

apparaît dans le coin de

Si “Scan uniquement” est sélectionné dans certains périphériques

externes, l’image endommagée peut apparaître dans le coin de l’écran.

Ce problème est provoqué par les périphériques externes et non par le

Le message ‘Rétablit tous

les paramètres aux réglages

prédénis en usine’ s’afche.

Cela s’affiche lorsqu’on appuie sur la touche

EXIT pendant un moment.

Les paramètres du produit sont rétablis selon les réglages prédéfinis en

Le panneau TFT LCD utilise un panneau constitué de sous-pixels (3 133 440) dont la fabrication fait

appel à une technologie avancée.

Il se peut toutefois que des points clairs ou sombres apparaissent à l’écran. Ils n’ont aucune incidence sur

la performance du produit.

Book-��.indb41 2008-03-03¿ÀÈÄ5:50:14Français - 42

Spécications techniques et environnementales

Considérations environnementales

Température de fonctionnement

Humidité au cours du fonctionnement

Température de stockage

Humidité sur le lieu de stockage

10 °C à 40 °C (50 °F à 104 °F)

10 % à 80 %, sans condensation

-20 °C à 45 °C (-4 °F à 113 °F)

5 % à 95 %, sans condensation

10 °C à 40 °C (50 °F à 104 °F)

10 % à 80 %, sans condensation

-20 °C à 45 °C (-4 °F à 113 °F)

5 % à 95 %, sans condensation

Considérations environnementales

Température de fonctionnement

Humidité au cours du fonctionnement

Température de stockage

Humidité sur le lieu de stockage

10 °C à 40 °C (50 °F à 104 °F)

10 % à 80 %, sans condensation

-20 °C à 45 °C (-4 °F à 113 °F)

5 % à 95 %, sans condensation

Considérations environnementales

Température de fonctionnement

Humidité au cours du fonctionnement

Température de stockage

Humidité sur le lieu de stockage

10 °C à 40 °C (50 °F à 104 °F)

10 % à 80 %, sans condensation

-20 °C à 45 °C (-4 °F à 113 °F)

5 % à 95 %, sans condensation

10 °C à 40 °C (50 °F à 104 °F)

10 % à 80 %, sans condensation

-20 °C à 45 °C (-4 °F à 113 °F)

5 % à 95 %, sans condensation

Considérations environnementales

Température de fonctionnement

Humidité au cours du fonctionnement

Température de stockage

Humidité sur le lieu de stockage

10 °C à 40 °C (50 °F à 104 °F)

10 % à 80 %, sans condensation

-20 °C à 45 °C (-4 °F à 113 °F)

5 % à 95 %, sans condensation

La conception et les spécifications sont susceptibles de changer sans préavis.

Ce périphérique est un appareil numérique de classe B.

Pour les caractéristiques d’alimentation et de consommation électrique, voir l’étiquette fixée au

Ligue o cabo HDMI à tomada

1. Ligue o cabo HDMI à

receptor de 2 canais.

Comment éliminer ce produit (déchets d’équipements électriques et électroniques)

(Applicable dans les pays de l’Union Européen et aux autres pays européens disposant de systémes de

Ce symbole sur le produit ou sa documentation indique qu’il ne doit pas être éliminé en fin de vie avec les

autres déchets ménagers. L’élimination incontrôlée des déchets pouvant porter préjudice à l’environnement ou

à la santé humaine, veuillez le séparer des autres types de déchets et le recycler de façon responsable. Vous

favoriserez ainsi la réutilisation durable des ressources matérielles. Les particuliers sont invités à contacter le

distributeur leur ayant vendu le produit ou à se renseigner auprès de leur mairie pour savoir où et comment

ils peuvent se débarrasser de ce produit afin qu’il soit recyclé en respectant l’environnement. Les entreprises

sont invitées à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit

ne doit pas être éliminé avec les autres déchets commerciaux.

Korrekte Entsorgung dieses Produkts (Elektromüll)
