BEDIENUNGSANLEITUNG LE40A4577C1DXXC SAMSUNG

Book-��.indb43 2008-03-03¿ÀÈÄ5:50:15© 2008 Samsung Electronics Co., Ltd. All rights reserved.

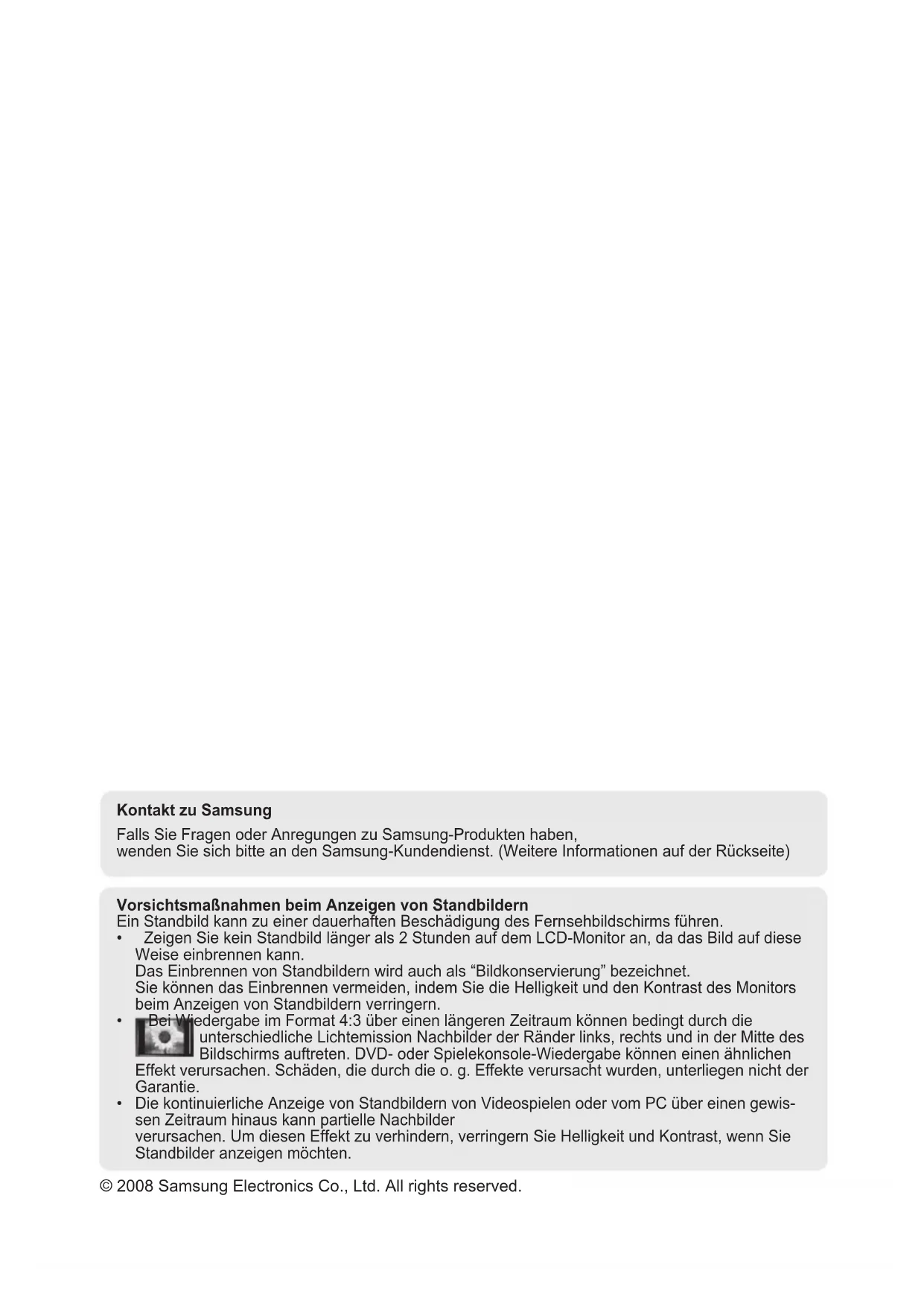

Vorsichtsmaßnahmen beim Anzeigen von Standbildern

Ein Standbild kann zu einer dauerhaften Beschädigung des Fernsehbildschirms führen.

• Zeigen Sie kein Standbild länger als 2 Stunden auf dem LCD-Monitor an, da das Bild auf diese

Weise einbrennen kann.

Das Einbrennen von Standbildern wird auch als “Bildkonservierung” bezeichnet.

Sie können das Einbrennen vermeiden, indem Sie die Helligkeit und den Kontrast des Monitors

beim Anzeigen von Standbildern verringern.

• Bei Wiedergabe im Format 4:3 über einen längeren Zeitraum können bedingt durch die

unterschiedliche Lichtemission Nachbilder der Ränder links, rechts und in der Mitte des

Bildschirms auftreten. DVD- oder Spielekonsole-Wiedergabe können einen ähnlichen

Effekt verursachen. Schäden, die durch die o. g. Effekte verursacht wurden, unterliegen nicht der

• Die kontinuierliche Anzeige von Standbildern von Videospielen oder vom PC über einen gewis-

sen Zeitraum hinaus kann partielle Nachbilder

verursachen. Um diesen Effekt zu verhindern, verringern Sie Helligkeit und Kontrast, wenn Sie

Standbilder anzeigen möchten.

Falls Sie Fragen oder Anregungen zu Samsung-Produkten haben,

wenden Sie sich bitte an den Samsung-Kundendienst. (Weitere Informationen auf der Rückseite)

Book-��.indb1 2008-03-03¿ÀÈÄ5:50:15Deutsch - 1

ANSCHLIESSEN UND VORBEREITEN DES FERNSEHGERÄTS Lieferumfang 2

Anbringen des Standfußes 2

Anbringen der Wandhalterung 2

Batterien in die Fernbedienung einsetzen

Ein-und Ausschalten 8

Fernsehgerät in den Standby-Modus schalten .. 8

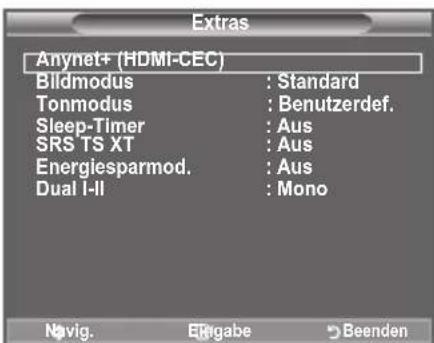

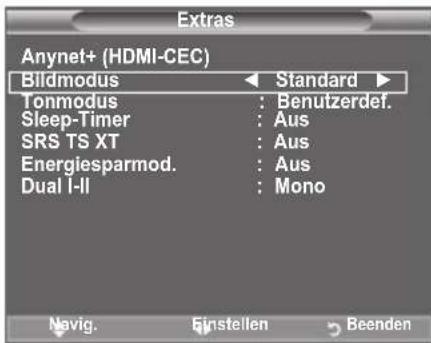

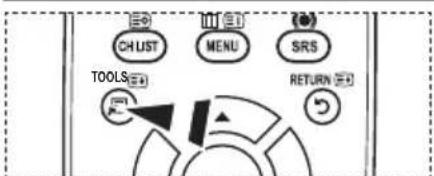

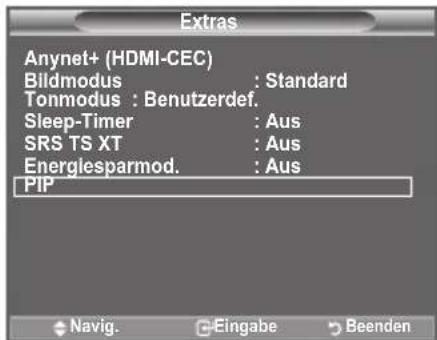

Verwenden der Taste TOOLS 9

EINSTELLEN DER KANÄLE Sender automatisch speichern 11

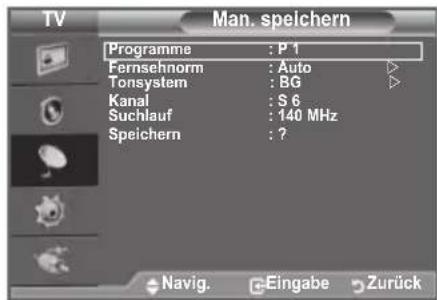

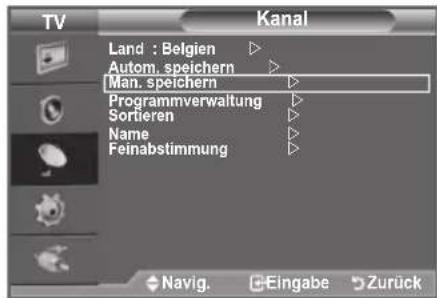

Manuelles Speichern von Kanälen

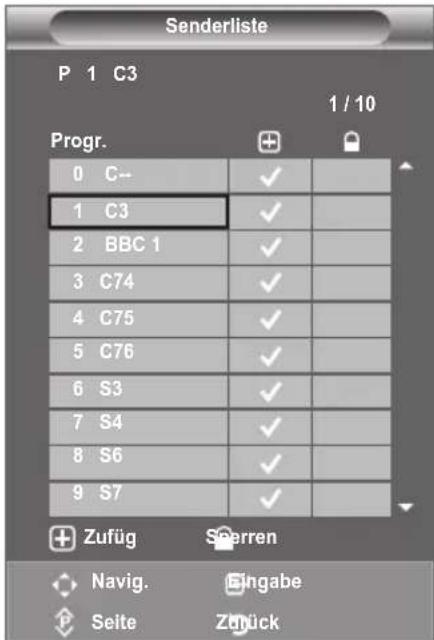

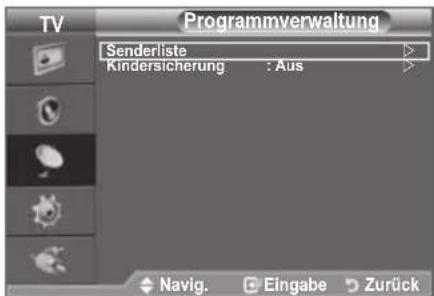

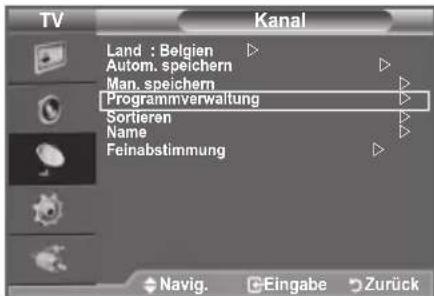

Sender hinzufügen/sperren

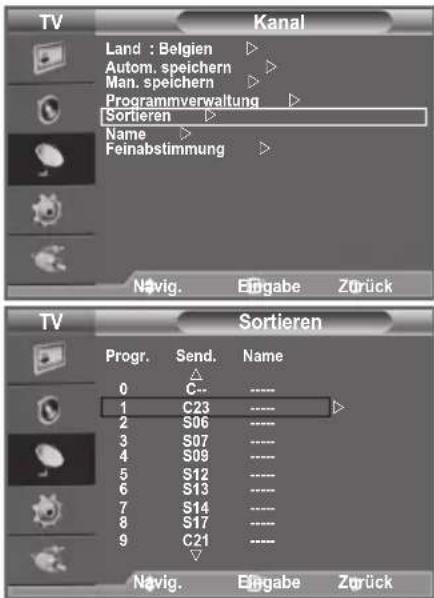

Gespeicherte Sender sortieren 14

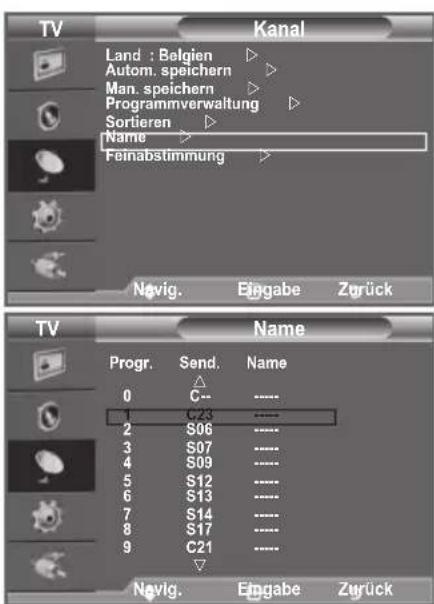

Sendernamen zuweisen 14

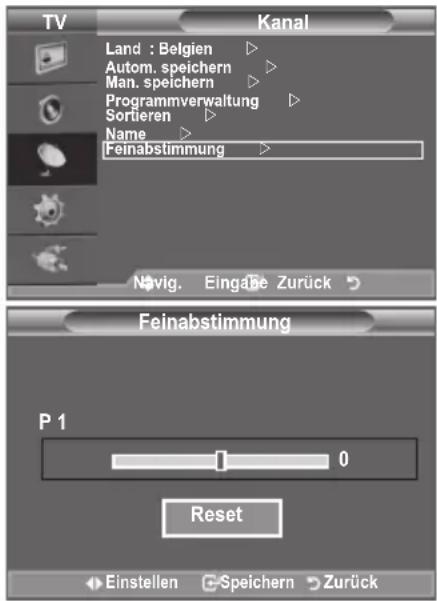

Senderfeinabstimmung durchführen 15

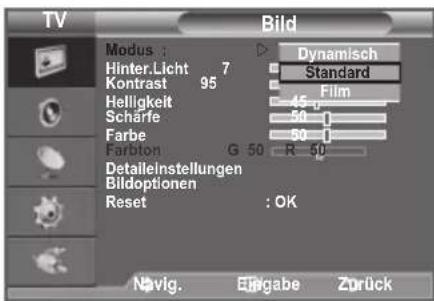

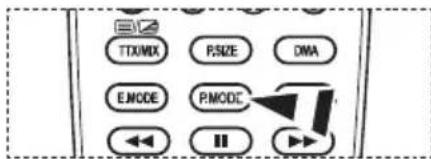

EINSTELLEN DES BILDES Bildstandard ändern 16

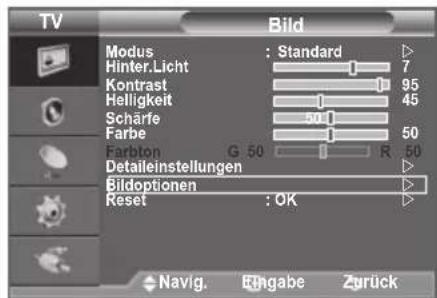

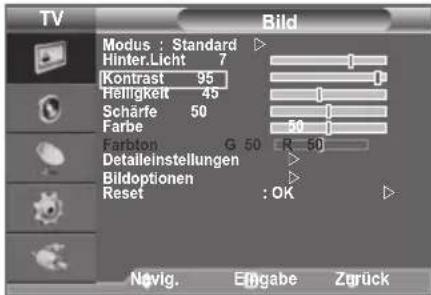

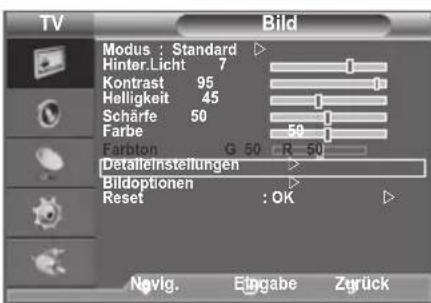

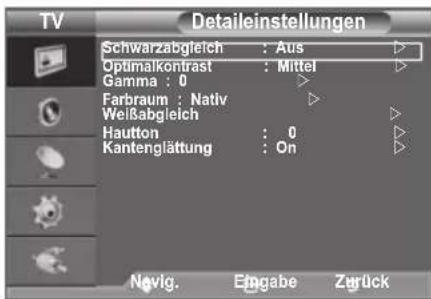

Kongurieren detaillierter Bildeinstellungen 17

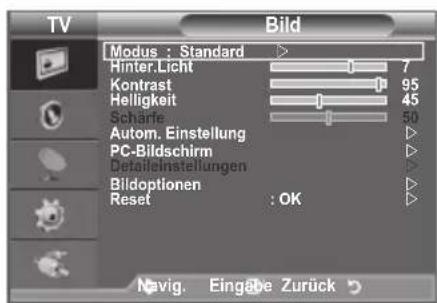

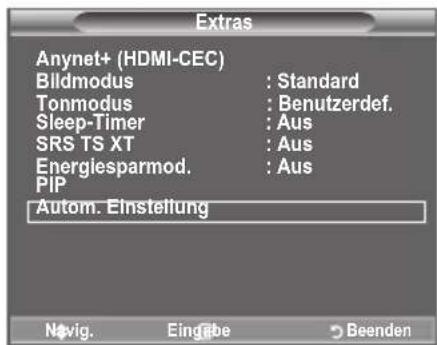

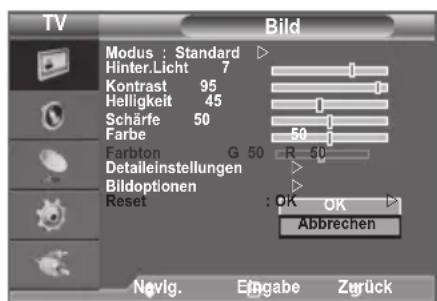

Zurücksetzen der Bildeinstellungen auf die

werkseitig festgelegten Standardwerte 18

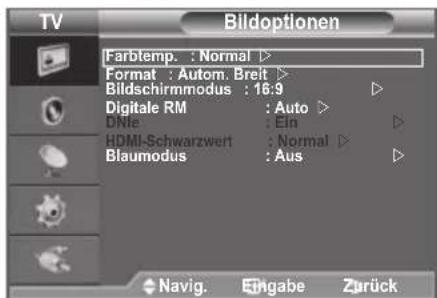

Kongurieren der Bildoptionen 19

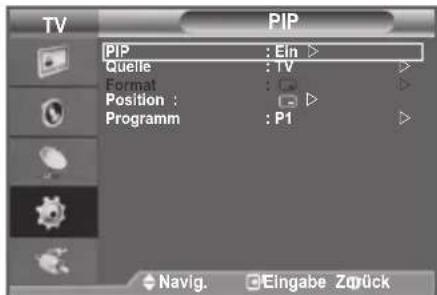

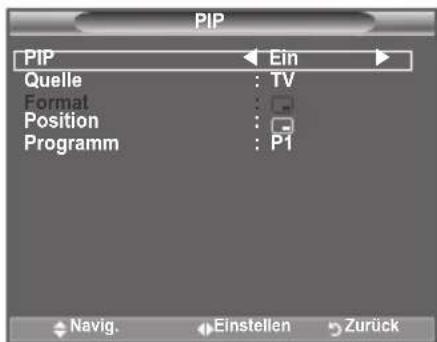

Bild-in-Bild-Funktion (PIP) verwenden 21

EINSTELLEN DES TONS Audiofunktionen 22

Kopfhörer anschließen (gesondert lieferbar) .... 23

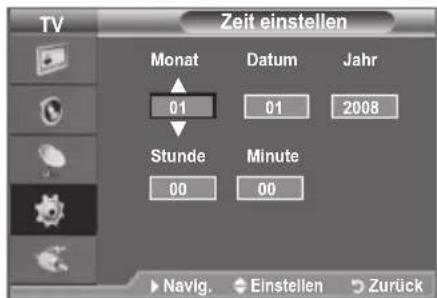

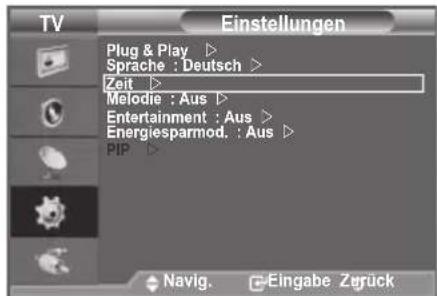

EINSTELLEN DER ZEIT Aktuelle Uhrzeit einstellen und anzeigen 24

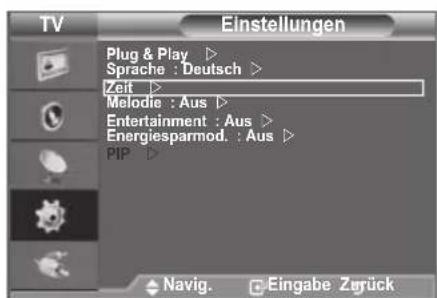

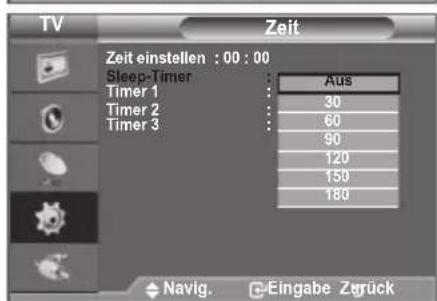

Sleep-Timer einstellen 24

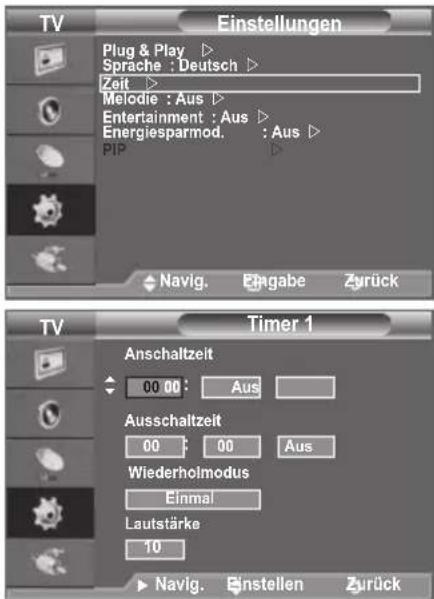

Fernsehgerät automatisch ein- und ausschalten

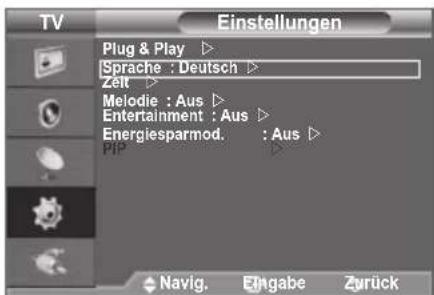

FUNKTIONSBESCHREIBUNG Sprache auswählen 25

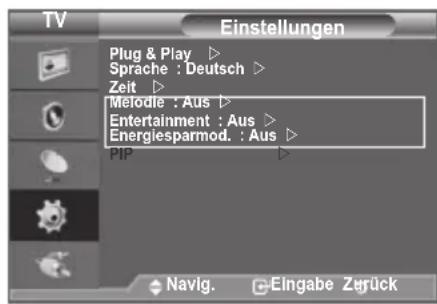

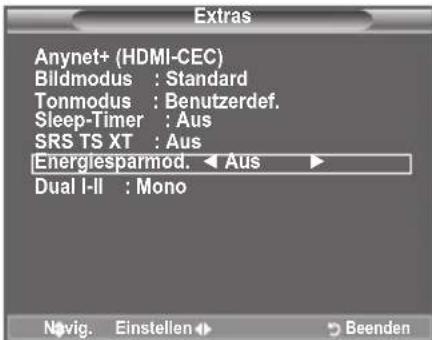

Melodie / Entertainment / Energiesparmod. .... 26

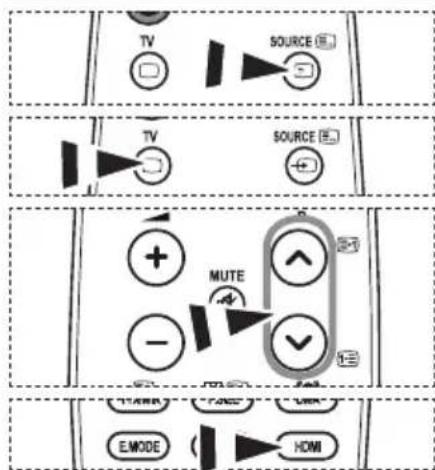

Signalquelle auswählen 27

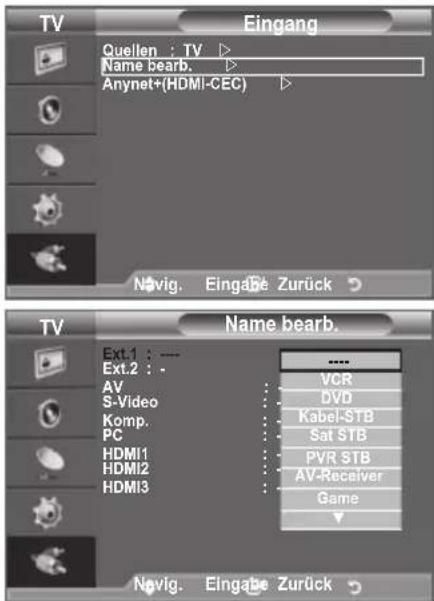

Signalquellennamen bearbeiten

KONFIGURIEREN DES PCS PC-Software installieren (unter Windows XP) .. 29

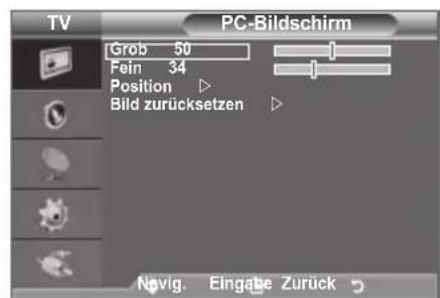

Fernsehgerät mithilfe des PCs einstellen 30

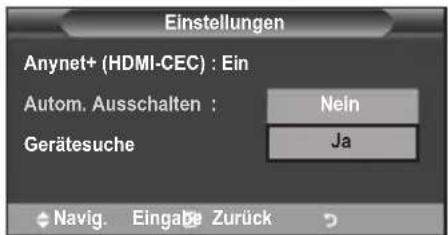

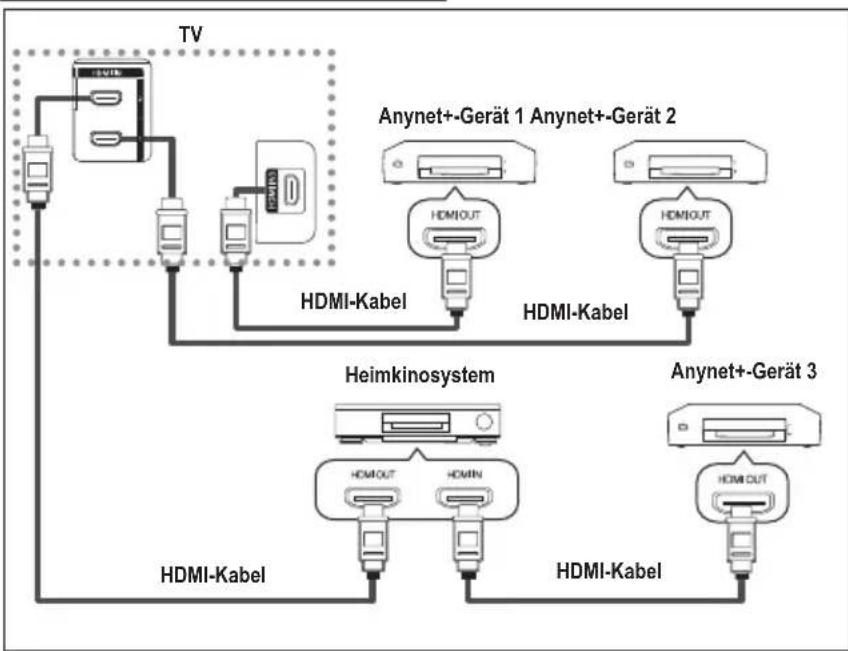

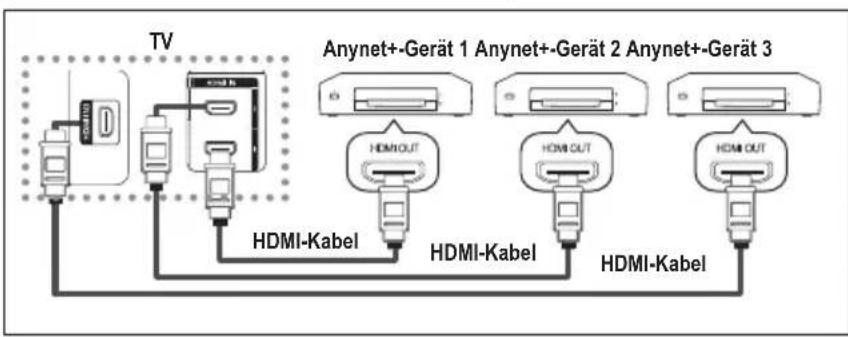

Anschließen von Anynet

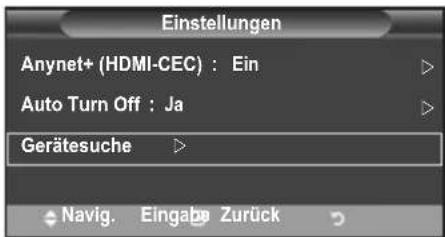

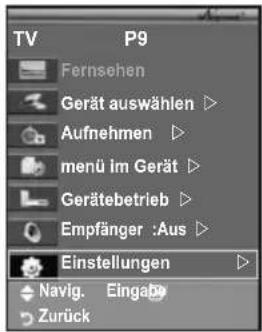

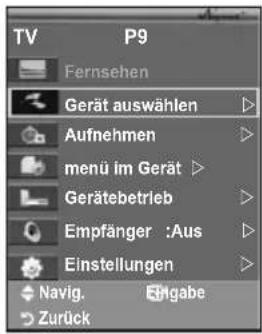

Einrichten von Anynet

-Geräten und Umschalten

zwischen diesen Geräten 33

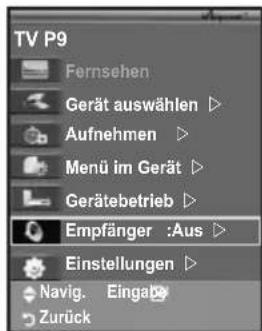

Tonwiedergabe mit einem Receiver 35

Prüfen Sie Folgendes, bevor Sie sich an den

EMPFEHLUNGEN FÜR DEN BETRIEB Videotext-Funktion 37

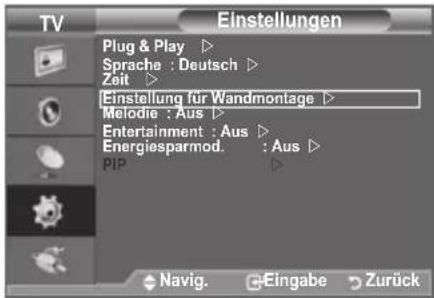

Einstellung für Wandmontage

(gesondert lieferbar) (modellabhängig) 39

Kensington-Schloss als Diebstahlsicherung

(modellabhängig) 40

Fehlerbehebung: Vor der Kontaktaufnahme

mit dem Kundendienst 41

Symbole Tastendruck Hinweis Zielwahltaste

Book-��.indb1 2008-03-03¿ÀÈÄ5:50:15Deutsch - 2

Überprüfen Sie die Verpackung Ihres LCD-Fernsehgeräts auf Vollständigkeit.

Falls Komponenten fehlen sollten, setzen Sie sich bitte mit Ihrem Händler in Verbindung.

• Bedienungsanleitung • Garantiekarte • Handbuch mit Sicherheitshinweisen • Registrierkarten

Garantiekarte/Handbuch mit Sicherheitshinweisen/Registrierkarten (nicht überall verfügbar)

Der Fuß und seine Schraube gehören modellabhängig möglicherweise nicht zum Lieferumfang.

Anbringen des Standfußes

1. Schließen Sie Ihren LCD-Fernseher und den Standfuß an.

Der Plasmafernseher sollte von mindestens zwei Personen getragen werden.

Verwechseln Sie beim Zusammenbauen nicht die Vorder- und Rückseiten des Standfußes.

Ziehen Sie zuerst die zwei Schrauben an Position 1 und dann die zwei Schrauben an Position 2 fest.

Stellen Sie das Gerät aufrecht hin und ziehen Sie die Schrauben fest. Wenn Sie die Schrauben

festziehen, während der LCD-Fernseher liegt, kann es passieren, dass er seitlich geneigt ist.

Der Fuß ist bei Modellen mit einer Bildschirmdiagonalen von 93 cm und mehr bereits installiert.

Anbringen der Wandhalterung

Mit der separat erhältlichen Wandhalterung können Sie das

Fernsehgerät an einer Wand befestigen.

Detaillierte Informationen zum Montieren der Wandhalterung

nden Sie in den Anweisungen, die im Lieferumfang der

Wandhalterung enthalten sind. Lassen Sie sich beim Anbringen der

Wandmontagehalterung von einem Techniker helfen.

Samsung Electronics haftet nicht für Schäden an Gerät oder

Personen, wenn die Montage vom Kunden selbst durchgeführt wird.

Installieren Sie die Wandhalterung nicht bei

angeschaltetem Fernsehgerät. Sie könnten dabei einen

Stromschlag erhalten und sich verletzen.

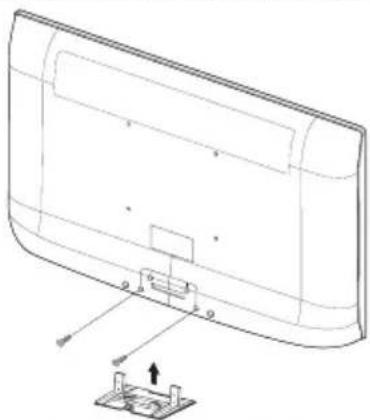

Entfernen Sie den Fuß, und decken Sie die Aussparung an

der Unterseite des Fernsehgeräts mit einer Abdeckung ab und

befestigen Sie diese mit zwei Schrauben.

Die Produktfarbe und -form kann je nach Modell unterschiedlich sein.

Drücken Sie diese Taste, um das Fernsehgerät

ein- und auszuschalten

Stromversorgungsanzeige

Blinkt und schaltet sich aus bei eingeschalteter

Stromversorgung leuchtet auf im

Fernbedienungssensor

Richten Sie die Fernbedienung auf diesen

Sensor am Fernsehgerät.

Schaltet zwischen allen verfügbaren

Signalquellen um (TV, Ext.1, Ext.2, AV, S-Video,

Komp., PC, HDMI1, HDMI2, HDMI3).

Im Bildschirmmenü können Sie diese Schaltäche

wie die ENTER auf der Fernbedienung

MENU Drücken Sie diese Taste, um ein Bildschirmmenü

zu den Funktionen des Fernsehgeräts

Drücken Sie diese Tasten, um die Lautstärke zu

erhöhen oder zu verringern.

Im Bildschirmmenü können Sie die Schaltächen

wie die Tasten  und  auf der

Fernbedienung verwenden.

Im Bildschirmmenü können Sie die Schaltächen

auf der Fernbedienung verwenden.

(Ohne Fernsteuerung können Sie das

Fernsehgerät mit den Kanaltasten einschalten.)

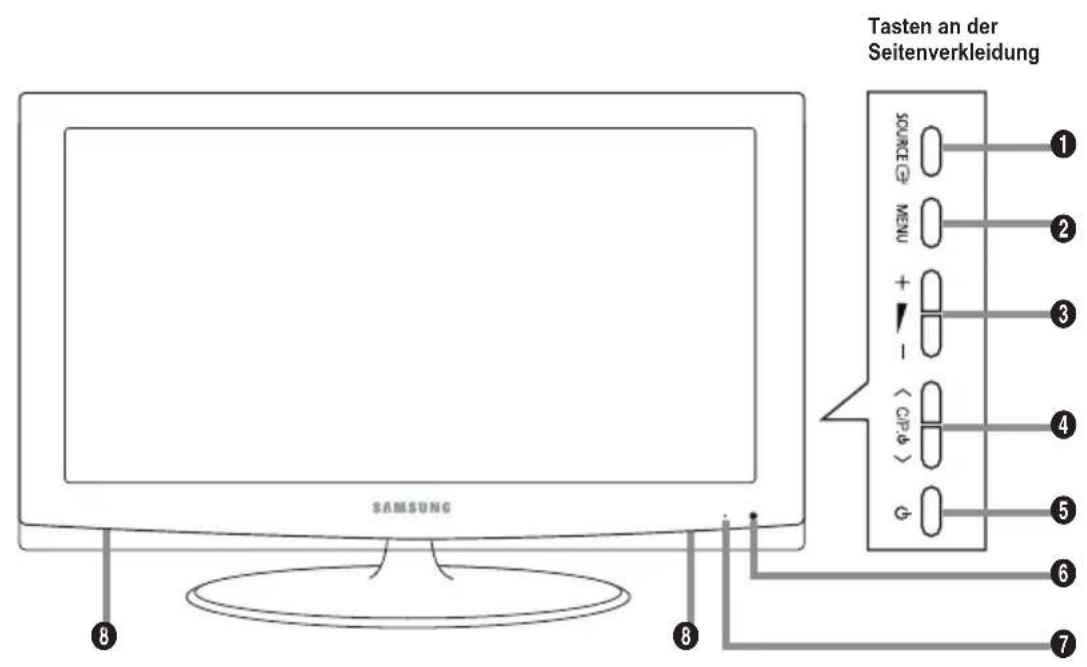

➣ Tasten an der Seitenverkleidung 1

Wenn Sie ein externes Gerät an das Fernsehgerät anschließen möchten, muss das Gerät unbedingt ausgeschaltet

Achten Sie beim Anschließen eines externen Geräts auf die Farbcodierung: Stecker und Buchse müssen die gleiche

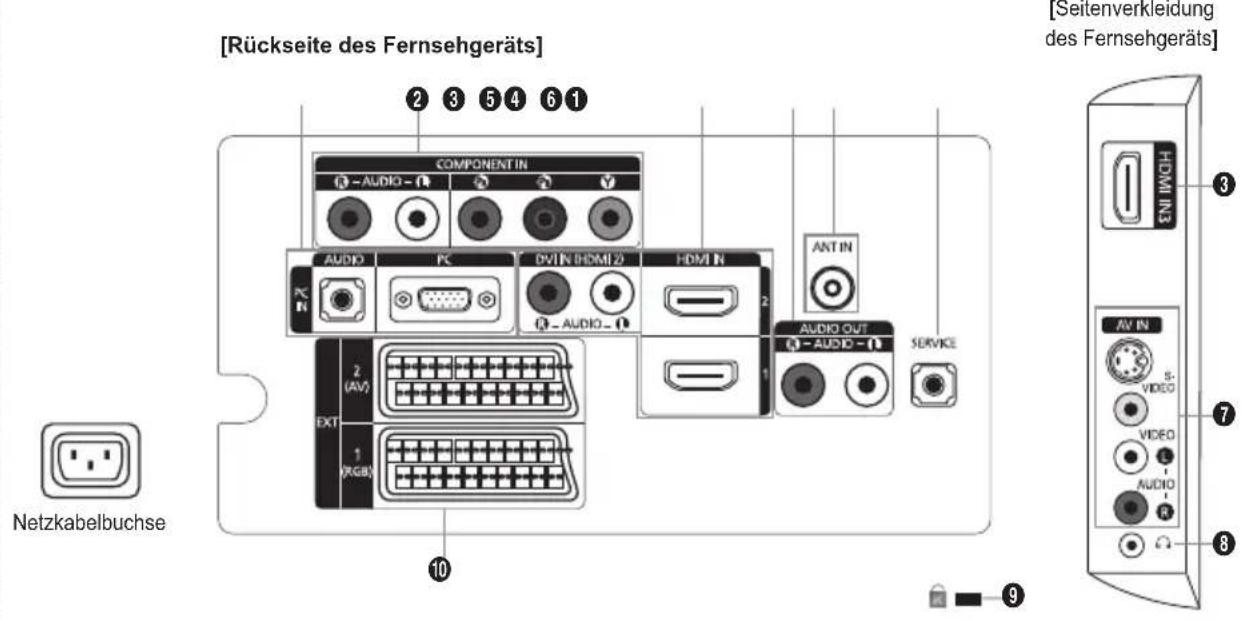

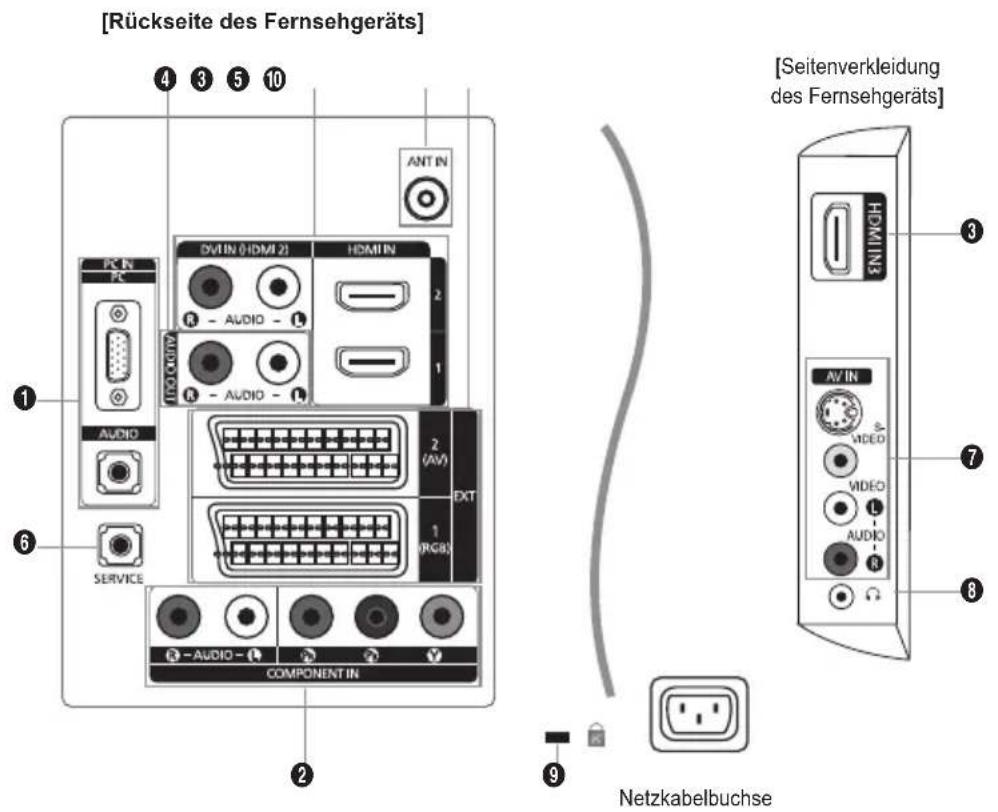

[Rückseite des Fernsehgeräts]

[Rückseite des Fernsehgeräts]

Die Produktfarbe und -form kann je nach Modell unterschiedlich sein.

Zum Anschließen an den Video- und Audioausgang eines Computers.

COMPONENT IN Verbinden Sie die Komponentenanschlüsse (“

”, “Y”) auf der Rückseite des Fernsehgeräts über

Komponenten-Videokabel (optional) mit den entsprechenden Komponenten-Videoausgängen des DVD-Geräts.

Wenn Sie sowohl die Set-Top-Box als auch ein DVD-Gerät anschließen möchten, verbinden Sie die Set-Top-Box

mit dem DVD-Gerät, und verbinden Sie das DVD-Gerät mit dem Component-Anschluss (“

- und Y-Anschlüsse von Component-Geräten (DVD) sind manchmal mit Y, B-Y und R-Y bzw. Y, Cb und

Verbinden Sie den Audioausgang [R – AUDIO – L] auf der Rückseite des Fernsehgeräts über Cinch-Audiokabel

(optional) mit dem entsprechenden Audioausgang des DVD-Geräts.

HDMI IN 1, HDMI IN 2, HDMI IN 3

Unterstützt Verbindungen zwischen AV-Geräten (Set-Top-Boxen, DVD-Playern), die für HDMI-Schnittstellen

Beim Anschluss von Geräten über eine HDMI-Schnittstelle ist keine zusätzliche Audioverbindung erforderlich.

Eine Verbindung über HDMI/DVI-Kabel kann nur über HDMI IN2 erfolgen.

HDMI, die hochauösende Multimediaschnittstelle, ermöglicht die Übertragung von hochauösenden digitalen

Videodaten und mehreren Kanälen mit Digitalaudio.

Mit dem entsprechenden Kabel ermöglicht der HDMI/DVI-Anschluss DVI-Verbindungen zu einem erweiterten

Gerät (nicht mitgeliefert). Der Unterschied zwischen HDMI und DVI besteht darin, dass ein Gerät mit HDMI

kleiner ist, mit dem Kopierschutz HDCP (Hoch Bandwidth Digital Copy Protection/ digitaler Kopierschutz)

ausgestattet ist und digitalen Mehrkanalton unterstützt.

DVI IN(HDMI2) [R-AUDIO-L]

DVI-Audioausgänge für externe Geräte.

Unterstützte Modi für HDMI/DVI und Komp

480i 480p 576i 576p 720p 1080i

AUDIO OUT [R-AUDIO-L]

Verbinden Sie die einen Enden der RCA-Audiokabel mit dem Anschluss AUDIO OUT [R-AUDIO-L] auf

der Rückseite des Geräts und die anderen Enden mit den entsprechenden Audioeingängen des DVD-

ANT IN Damit die Fernsehkanäle korrekt empfangen werden, muss das Fernsehgerät an eine der folgenden Signalquellen

Außenantenne / Kabelfernsehanschluss / Satellitenempfänger

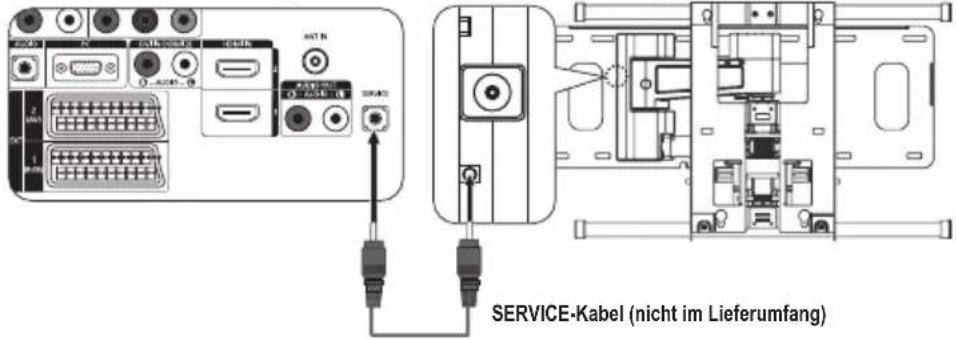

SERVICE LE26A450, LE26A451

Anschluss nur für SERVICEZWECKE LE32A450, LE32A451, LE32A454, LE37A450, LE37A451, LE40A450, LE40A451, LE40A454

Schließen Sie diesen Stecker an die optionale Wandhalterung an. Hiermit können Sie den Betrachtungswinkel des

Fernsehgeräts mit der Fernbedienung einstellen.

S-VIDEO oder VIDEO / R-AUDIO-L Schließen Sie ein Cinch- oder ein S-VIDEO-Kabel an ein geeignetes Audio/Video-Gerät an (z. B. Videorecorder, DVD-

Player oder Camcorder).

Verbinden Sie das eine Ende der Cinch-Audiokabel mit dem Anschluss [R - AUDIO - L] Ihres Geräts und das andere

Ende mit den entsprechenden Audioausgängen des Audio/Video-Geräts.

Kopfhörer können an den Kopfhörer-Ausgang des Geräts angeschlossen werden. Wenn Kopfhörer angeschlossen

sind, ist die Tonwiedergabe über die eingebauten Lautsprecher abgeschaltet.

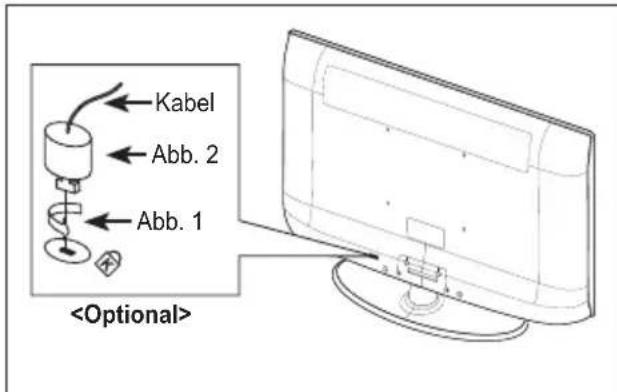

Kensington-Schloss (modellabhängig)

Das Kensington-Schloss (optional) dient zur Sicherung des Fernsehgeräts bei Verwendung an einem öffentlichen Ort.

Wenn Sie ein Schloss verwenden möchten, wenden Sie sich an den Händler, bei dem Sie das Fernsehgerät erworben

Die Position des Kensington-Schlosses ist modellabhängig.

Video Audio (L/R) RGB Video + Audio (L/R)

EXT 1 O O O Nur TV- oder -Ausgang verfügbar

EXT 2 O O Ausgang frei wählbar.

Ein- und Ausgänge für externe Geräte wie z. B. Videorecorder, DVD-Player, Spielekonsolen oder Video-Disc-Player.

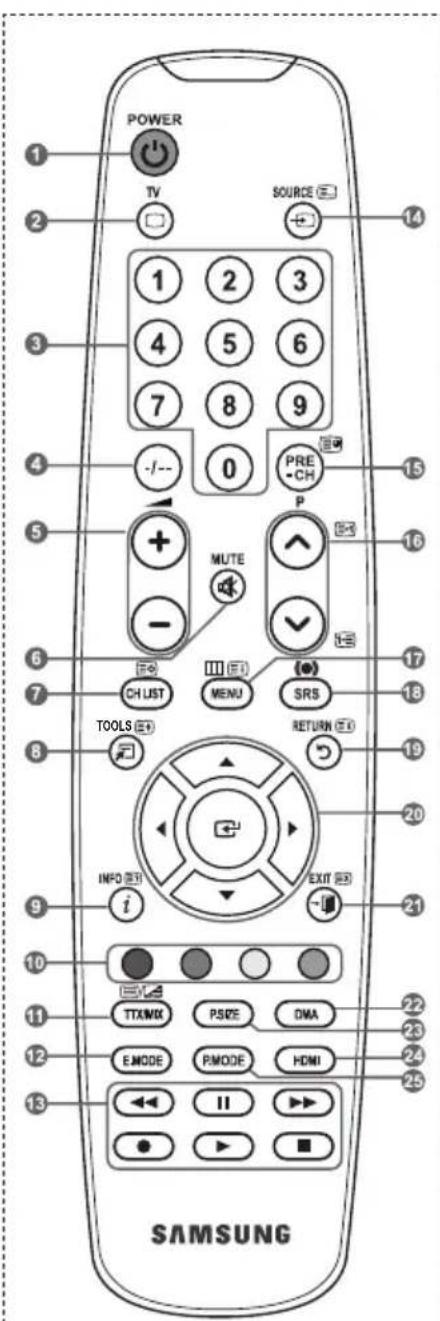

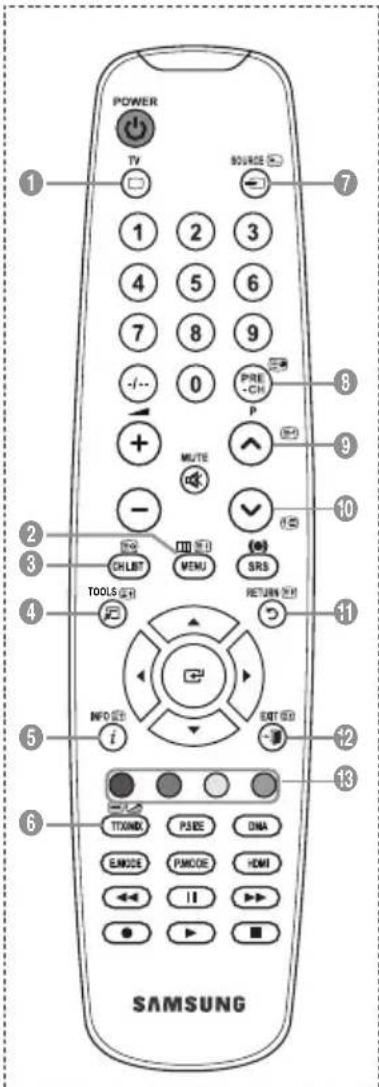

Die Leistungsfähigkeit der Fernbedienung kann durch starke Lichteinstrahlung beeinträchtigt werden.

TV-Modus direkt aufrufen.

3 Zifferntasten für direkteZifferntasten für direkte

Programmplatzeingabe.

von ein-/zweistelligen

+: Lautstärke erhöhen.

-: Lautstärke verringern.

Hiermit schalten Sie den TonHiermit schalten Sie den Ton

Anzeige der Kanalliste aufAnzeige der Kanalliste auf

Hiermit können Sie häufigHiermit können Sie häufig

verwendete Funktionen

mithilfe von Symbolen schnell

Anzeigen von InformationenAnzeigen von Informationen

zur aktuellen Sendung.

Farbtasten:Farbtasten:

Tasten bei der Arbeit mit der

Drücken Sie diese Taste, umDrücken Sie diese Taste, um

den optionalen Anzeige-

und Audiomodus für Sport,

Kinofilme und Spiele

Verwenden Sie diese TastenVerwenden Sie diese Tasten

bei der Arbeit mit DMA und

Fernbedienung können

Sie die Aufnahmen von

Samsung-Rekordern mit

der Anynet+-Funktion

Verfügbare SignalquelleVerfügbare Signalquelle

Bildschirmmenü anzeigen.Bildschirmmenü anzeigen.

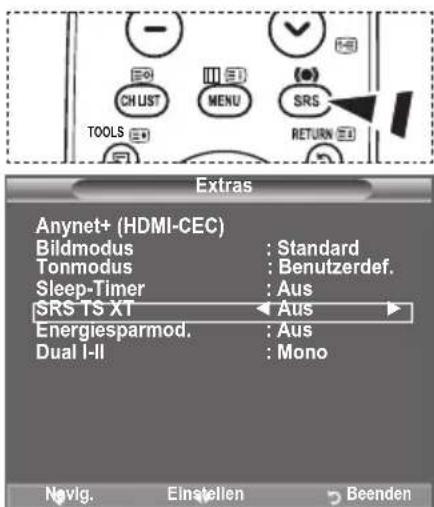

Auswahl eines SRS-TSAuswahl eines SRS-TS XT- Systems

Zurück zum vorherigenZurück zum vorherigen

Dient zum Steuern desDient zum Steuern des

Bildschirmmenü ausblendenBildschirmmenü ausblenden

Verwenden Sie dies, wenn

Sie ein DMA-Gerät von

Samsung (DMA = Digitaler

eine HDMI-Schnittstelle

anschließen und in den

DMA-Modus wechseln. (Die

DMA-Taste ist optional.)

Weitere Informationen zu den

Betriebsabläufen nden Sie

im Benutzerhandbuch des

auf “An” (siehe Seite 31)

Auswahl der Bildgröße.Auswahl der Bildgröße.

HDMI-Modus direkt aufrufen.HDMI-Modus direkt aufrufen.

Audioeffektauswahl.Audioeffektauswahl.

2 Videotextanzeige beenden.

7 Videotextseite speichern.

8 Videotextgröße auswählen.

9 Verborgenen Inhalt

0 Fastext-Thema auswählen.

! Alternativ wählen Sie

“Videotext”, “Double” oder

auswählen.(LIST/FLOF)

P<: Nächste Vieotextseite.

P>: Vorherige Videotextseite

( Videotextseite weiter

anzeigen (nicht umblättern).

a Videotext abbrechen.

TOOLS Book-��.indb7 2008-03-03¿ÀÈÄ5:50:19Deutsch - 8

Batterien in die Fernbedienung einsetzen

1. Heben Sie die Abdeckung auf der Rückseite der Fernbedienung an, wie in der

Abbildung dargestellt.

2. Legen Sie zwei AAA-Batterien ein.

Achten Sie darauf, dass die Pole der Batterien “+” und “–” wie im Batteriefach

angezeigt ausgerichtet sind.

3. Schieben Sie die Abdeckung wieder auf die Fernbedienung.

Wenn die Fernbedienung für einen längeren Zeitraum nicht verwendet

wird, nehmen Sie die Batterien heraus, und lagern Sie sie an einem kühlen,

Sollte die Fernbedienung nicht funktionieren, überprüfen Sie Folgendes:

1. Ist das Fernsehgerät eingeschaltet?

2. Wurden Plus- und Minuspol der Batterien vertauscht?

3. Sind die Batterien leer?

4. Liegt ein Stromausfall vor oder ist das Netzkabel des Fernsehgeräts nicht

5. Bendet sich eine Leuchtstoffröhre oder ein Neonschild in der Nähe?

Batterien und Akkus gehören nicht in den Hausmüll. Als Verbraucher sind

Sie verpichtet, alte Batterien und Akkus zur umweltschonenden Entsorgung

zurückzugeben. Sie können alte Batterien und Akkus bei den öffentlichen

Sammelstellen in Ihrer Gemeinde oder überall dort abgeben, wo Batterien

und Akkus der betreffenden Art verkauft werden.

Das Netzkabel wird auf der Rückseite des Fernsehgeräts angeschlossen.

Schließen Sie das Netzkabel an eine geeignete Netzsteckdose an.

Am Gerät leuchtet die Standby-Anzeige auf.

2. Drücken Sie auf der Fernbedienung die Taste P.

Zum Einschalten des Fernsehgeräts können Sie auch die Taste POWER

oder die Taste TV auf

der Fernbedienung drücken.

Der Sender, den Sie zuletzt gesehen haben, wird automatisch wieder aufgerufen.

3. Drücken Sie auf der Fernbedienung die Zifferntasten (0 ~ 9) oder eine der Programmwahltasten

(</>), oder drücken Sie die Taste am Gerät.

Wenn Sie das Gerät zum ersten Mal einschalten, können Sie die Sprache auswählen, in der die

Menüs angezeigt werden.

4. Zum Ausschalten des Fernsehgeräts drücken Sie erneut die Taste POWER .

Fernsehgerät in den Standby-Modus schalten

Zur Verringerung des Stromverbrauchs kann das Gerät in den Standby-Modus geschaltet werden.

Der Standby-Modus ist nützlich, wenn Sie das Gerät vorübergehend ausschalten möchten (z. B.

während einer Mahlzeit).

1. Drücken Sie die Taste POWER auf der Fernbedienung.

Der Bildschirm wird ausgeschaltet, und auf der Vorderseite des Fernsehgeräts leuchtet die rote

Standby-Anzeige auf.

2. Drücken Sie einfach erneut die Taste POWER , eine Zifferntaste (0-9) oder eine TV- oder

Programmplatz-Wahltaste (</>), um das Gerät wieder einzuschalten.

Der Standby-Modus ist nicht für längere Phasen der Abwesenheit gedacht (z. B. wenn Sie verreist

sind). Ziehen Sie dann sicherheitshalber den Netzstecker und das Antennenkabel.

1. Drücken Sie die Taste MENU bei angeschaltetem Gerät.

Das Hauptmenü wird auf dem Bildschirm angezeigt. Links

im Menü sind Symbole zu sehen für: Bild, Ton, Kanal,

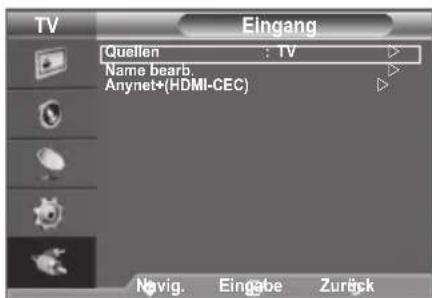

Einstellungen, Eingang.

2. Wählen Sie mit den Tasten ▲ oder ▼ eines der Symbole aus.

Drücken Sie die Taste ENTER , um in das Untermenü des

Symbols zu wechseln.

3. Zum Beenden drücken Sie die Taste EXIT.

Das Bildschirmmenü wird nach etwa einer Minute vom

Bildschirm gelöscht.

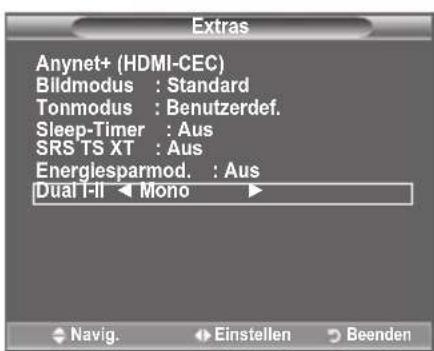

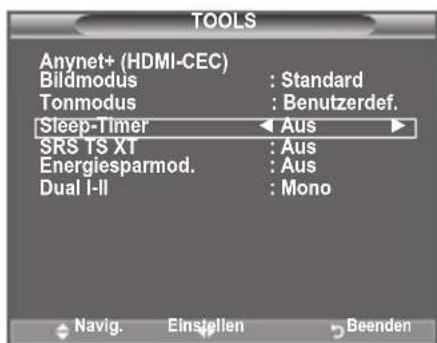

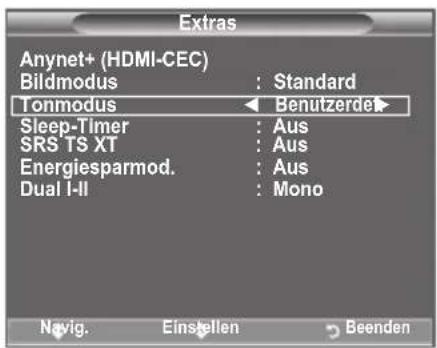

Verwenden der Taste TOOLS Sie können die Taste TOOLS verwenden, um häufig verwendete

Funktionen schnell und einfach auszuwählen. Der Inhalt des

Menüs “Extras” hängt davon ab, welche externe Signalquelle

Sie für die Anzeige verwenden.

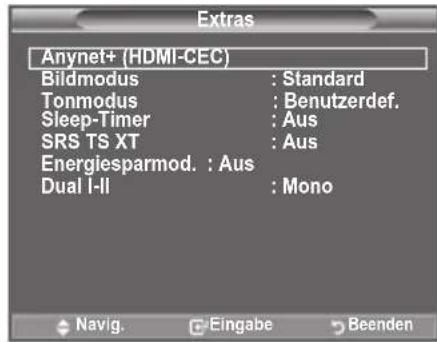

Drücken Sie die Taste TOOLS.

Das Menü “Extras” wird geöffnet.

2. Wählen Sie die Menüoptionen mit den Tasten ▲ oder ▼.

3. Drücken Sie die Tasten ▲/▼/◄/►/ENTER , um die

markierten Elemente anzuzeigen, zu ändern oder zu verwenden.

Ausführliche Beschreibungen der einzelnen Funktionen nden

Sie auf der jeweiligen Seite.

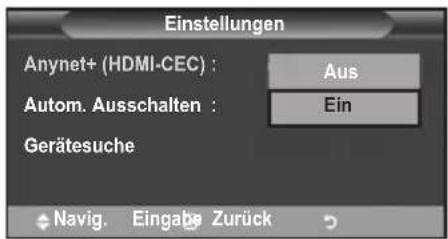

Anynet+ (HDMI-CEC), siehe Seite 31

BildModus, siehe Seite 16

Tonmodus, siehe Seite 22

Sleep-Timer, siehe Seite 24

SRS TS XT, siehe Seite 22

Energiesparmod., siehe Seite 27

Dual l-ll, siehe Seite 23

Autom. Einstellung, siehe Seite 30

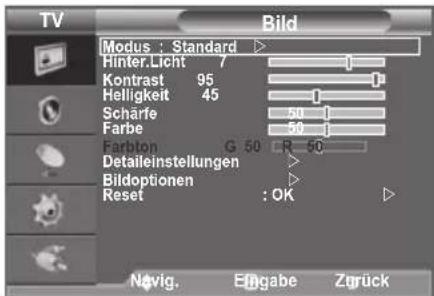

TOOLS Bild Modus : Standard Hinter.Licht 7Kontrast 95Helligkeit 45Schärfe 50 Farbe 50Farbton G 50 R 50Detaileinstellungen Bildoptionen  Reset : OK  TV Navig. Eingabe Zurück TOOLS Anynet+ (HDMI-CEC)Bildmodus : StandardTonmodus : Benutzerdef.Sleep-Timer : AusSRS TS XT : AusEnergiesparmod. : AusDual l-ll : Mono Navig. Eingabe BeendenExtras Book-��.indb9 2008-03-03¿ÀÈÄ5:50:20Deutsch - 10

Wenn das Fernsehgerät zum ersten Mal eingeschaltet wird,

werden automatisch einige Grundeinstellungen vorgenommen.

Die folgenden Einstellungen sind verfügbar.

Drücken Sie die Taste POWER auf der Fernbedienung.

Die Meldung “Start Plug & Play” wird angezeigt. Die Schaltäche

“OK” ist ausgewählt.

2. Wählen Sie die entsprechende Sprache aus. Drücken Sie hierzu

Drücken Sie zum Bestätigen der Auswahl die Taste ENTER .

3. Drücken Sie die Taste ◄ oder ►, um “Shop-Demo” oder “Privatgebrauch” auszuwählen, und drücken

Sie dann die Taste ENTER .

Wir empfehlen Ihnen, das Fernsehgerät im Modus “Privatgebrauch” zu verwenden, um das

optimale Bild für den Privatgebrauch zu erzielen.

Der Modus “Shop-Demo” ist nur geeignet, wenn das Gerät in einem Verkaufsbereich verwendet wird.

Wenn das Gerät versehentlich auf den Modus “Shop-Demo” eingestellt ist, und Sie möchten

wieder zurück zu “Privatgebrauch” (Standard) wechseln: Drücken Sie die Lautstärketaste am

Fernsehgerät. Wenn das Menü “Lautstärke” angezeigt wird, halten Sie die Taste MENU am

Fernsehgerät 5 Sekunden lang gedrückt.

4. Die Meldung “Antenneneingang prüfen” wird angezeigt, wenn “OK” ausgewählt ist. Drücken Sie die

Überprüfen Sie, ob das Antennenkabel richtig angeschlossen ist.

Wählen Sie die entsprechende Sprache aus. Drücken Sie hierzu die Taste p oder q.

Drücken Sie zum Bestätigen der Auswahl die Taste ENTER .

6. Das Menü “Autom. speichern” wird bei aktivierter Option “Start” angezeigt. Drücken Sie die Taste

Die Kanalsuche wird automatisch gestartet und beendet.

Wenn Sie alle verfügbaren Sender gespeichert haben, wird das Menü “Zeit einstellen” angezeigt.

Zum Unterbrechen des Speichervorgangs zu einem beliebigen Zeitpunkt drücken Sie die Taste

Drücken Sie die Taste ENTER .

Zum Auswählen von “Monat”, “Datum”, “Jahr”, “Stunde” oder “Minute” drücken Sie die Taste  oder .

Stellen Sie die “Monat”, “Datum”, “Jahr”, “Stunde” oder “Minute” durch Drücken der Taste p oder q

Sie können “Monat”, “Datum”, “Jahr, “Stunde” und “Minute.” auch durch Drücken der Zifferntasten

auf der Fernbedienung einstellen.

8. Bestätigen Sie die vorgenommenen Einstellungen mit der Taste ENTER . Die Meldung “Wir

wünschen gute Unterhaltung!” wird angezeigt. Drücken Sie abschließend die Taste ENTER .

Auch wenn Sie die Taste ENTER nicht drücken, verschwindet die Meldung nach einigen

Sekunden von selbst.

♦ Sprache: Wählen Sie mit dieser Option die gewünschte Sprache aus.

Land: Wählen Sie mit dieser Option das gewünschte Land aus.

Autom. speichern: Wählen Sie diese Option aus, um Sender im Empfangsbereich des Geräts automatisch zu

suchen und zu speichern.

Zeit einstellen: Wählen Sie diese Option aus, um die Uhr des Fernsehgeräts auf die aktuelle Uhrzeit

OK Book-��.indb10 2008-03-03¿ÀÈÄ5:50:20Deutsch - 11

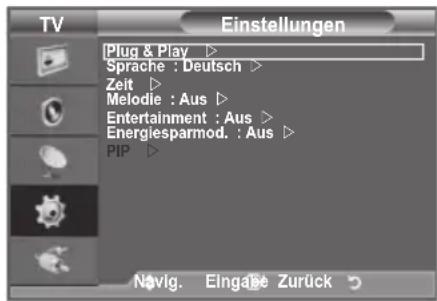

So setzen Sie diese Funktion zurück:

1. Drücken Sie zum Anzeigen des Menüs die Taste MENU.

Drücken Sie die Taste p oder q, um “Einstellungen” auszuwählen,

und drücken Sie anschließend die Taste ENTER .

2. Drücken Sie die Taste ENTER erneut, um “Plug & Play”

Weitere Informationen zum Einstellen der Optionen nden Sie

Die “Plug & Play”-Funktion gibt es nur im TV-Modus.

Sender automatisch speichern

Sie können den verfügbaren Frequenzbereich nach Sendern

durchsuchen (verfügbare Sender und Frequenzbereich sind

vom jeweiligen Land abhängig).

Die automatisch zugewiesenen Programmplätze entsprechen

unter Umständen nicht den gewünschten Programmplätzen. Sie

können jedoch die Programmplätze manuell sortieren und nicht

gewünschte Sender wieder löschen.

1. Drücken Sie die Taste MENU, um das Menü anzuzeigen.

Drücken Sie die Taste ▲ oder ▼, um “Kanal” auszuwählen, und

drücken Sie dann die Taste

2. Drücken Sie die Taste ENTER , um “Land” auszuwählen.

3. Drücken Sie zum Auswählen des entsprechenden Landes die Taste ▲ oder ▼.

Bestätigen Sie Ihre Auswahl durch Drücken der Taste ENTER .

4. Drücken Sie die Taste ▲ oder ▼, um “Autom. speichern” auszuwählen, und drücken Sie dann die

5. Drücken Sie die Taste ENTER .

Das Fernsehgerät beginnt mit dem Speichern aller verfügbaren Sender.

Sie können die Taste

ENTER jederzeit drücken, um den Speichervorgang zu unterbrechen und

zum Menü “Kanal” zurückzukehren.

6. Wenn Sie alle verfügbaren Kanäle gespeichert haben, wird das Menü “Sortieren” angezeigt.

(Informationen hierzu nden Sie auf Seite 14)

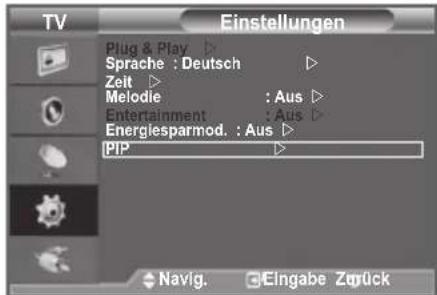

TV EinstellungenPlug & Play Sprache : Deutsch Zeit Melodie : Aus Entertainment : Aus Energiesparmod. : Aus PIP  Navig. Eingabe Zurück TV KanalLand : Belgien  Autom. speichern 

Programmverwaltung 

Feinabstimmung  Navig. Eingabe Zurück Book-��.indb11 2008-03-03¿ÀÈÄ5:50:21Deutsch - 12

Manuelles Speichern von Kanälen

Sie können Fernsehsender (einschließlich Kabelsender)

Bei der manuellen Senderspeicherung sind folgende Optionen

♦ Gefundene Sender speichern.

♦ Die Programmnummer der einzelnen Sender, die Sie festlegen

Drücken Sie die Taste MENU, um das Menü anzuzeigen.

Drücken Sie die Taste ▲ oder ▼, um “Kanal” auszuwählen,

und drücken Sie dann die Taste ENTER .

2. Drücken Sie die Taste ▲ oder ▼, um “Man. speichern”

auszuwählen, und drücken Sie dann die Taste ENTER .

3. Wählen Sie mit den Tasten ▲ oder ▼ die gewünschte Option,

und drücken Sie dann die Taste ENTER .

4. Wenn Sie die gewünschten Änderungen vorgenommen haben,

drücken Sie die Taste ENTER .

Drücken Sie zum Beenden die Taste EXIT.

♦Programm (der Programmplatz, der dem Kanal zugewiesen werden soll)

− Drücken Sie die Tasten ▲ oder ▼, um die gewünschte Nummer zu wählen.

Die Kanalnummer können Sie auch direkt durch Drücken der Zifferntasten (0 ~ 9) auswählen.

 Fernsehnorm: Auto/PAL/SECAM/NTSC4.43

− Wählen Sie mit den Tasten ▲ oder ▼ die gewünschte Farbnorm aus.

♦ Tonsystem: BG/DK/I/L

− Wählen Sie mit den Tasten ▲ oder ▼ die gewünschte Audionorm aus.

 Kanal (Wenn Ihnen die Nummer des zu speichernden Kanals bekannt ist)

− Wählen Sie mit den Tasten ▲ oder ▼ die Option C (Terrestrischer Kanal) oder S (Kabelkanal) aus.

− Drücken Sie die Taste ►, und drücken Sie dann die Tasten ▲ oder ▼, um die gewünschte

Die Kanalnummer können Sie auch direkt durch Drücken der Zifferntasten (0 ~ 9) auswählen.

Falls kein oder nur schlechter Ton zu hören sein sollte, wählen Sie einen anderen

 Suchlauf (Wenn Ihnen die Kanalnummern nicht bekannt sind)

− Drücken Sie zum Starten des Suchlaufs die Taste ▲ oder ▼.

− Der Tuner durchsucht den Frequenzbereich, bis der erste Sender bzw. der ausgewählte Sender

♦ Speichern (zum Speichern des Kanals und des zugehörigen Programmplatzes)

− Drücken Sie die Taste ENTER , um “OK” zu wählen.

− P (Programm-Modus): Nach Abschluss der Einstellungen sind den Sendern Ihrer Region

Positionsnummern von P00 bis P99 zugewiesen. In diesem Modus können Sie Sender durch

Eingabe des Programmplatzes auswählen.

− C (Antennenempfangs-Modus): In diesem Modus können Sie Kanäle durch Eingabe der

Nummer anwählen, die jedem Antennensender zugeordnet ist.

− S (Kabelkanal-Modus): In diesem Modus können Sie Sender durch Eingabe der Nummer

wählen, die jedem Kabelsender zugeordnet ist.

Kanal Land : Belgien  Autom. speichern Man. speichern Programmverwaltung Sortieren  Name Feinabstimmung  Navig. Eingabe Zurück

TV Man. speichern Programme : P 1Fernsehnorm : Auto Tonsystem : BG Kanal : S 6Suchlauf : 140 MHzSpeichern : ? Navig. Eingabe Zurück

TV Book-��.indb12 2008-03-03¿ÀÈÄ5:50:21Deutsch - 13

Sender hinzufügen/sperren

Mit Hilfe der Programmverwaltung können Sie Sender bequem

sperren oder hinzufügen.

Drücken Sie die Taste MENU, um das Menü anzuzeigen.

Drücken Sie die Taste ▲ oder ▼, um “Kanal” auszuwählen, und

drücken Sie dann die Taste ENTER .

2. Drücken Sie die Taste ▲ oder ▼, um “Programmverwaltung”

auszuwählen, und drücken Sie dann die Taste ENTER .

Mit Hilfe der Senderliste können Sie Kanäle hinzufügen.

Wählen Sie die “Senderliste” durch Drücken der Taste ENTER .

4. Wechseln Sie zum Feld ( ) indem Sie die Tasten ▲/▼/◄/►

drücken, und wählen Sie den hinzuzufügenden Sender aus.

Drücken Sie dann die Taste ENTER , um den Sender

Wenn Sie erneut die Taste ENTER drücken, wird das

) neben dem Kanal angezeigt, und der Kanal wird

“ ” ist aktiviert, wenn “Kindersicherung” auf “Ein” eingestellt

Mit dieser Funktion können Sie nicht autorisierte Benutzer,

z. B. Kinder, daran hindern, ungeeignete Programme

anzuschauen, indem das Bild blockiert und der Ton

stummgeschaltet wird.

Drücken Sie die Taste ▲ oder ▼, um “Kindersicherung”

auszuwählen, und drücken Sie dann die Taste ENTER .

6. Wählen Sie durch Drücken der Tasten ▲ oder ▼ die Option

An, und drücken Sie dann die Taste ENTER .

7. Drücken Sie die Tasten ▲ oder ▼, um die “Senderliste”

auszuwählen, und drücken Sie dann die Taste ENTER .

8. Wechseln Sie zum Feld “ ” indem Sie die Tasten ▲/▼/◄/►

drücken, und wählen Sie den zu sperrenden Sender aus.

Drücken Sie dann die Taste ENTER .

Wenn Sie erneut die Taste ENTER drücken, wird das Symbol

) neben dem Kanal angezeigt, und die Kanalsperre wird nicht

Wenn die Kindersicherung aktiviert ist, wird ein blauer Bildschirm

9. Drücken Sie zum Beenden die Taste EXIT.

Wählen Sie unter “Kindersicherung” die Option “Ein” oder “Aus”

” ausgewählten Kanäle auf einfache Weise zu

aktivieren oder deaktivieren.

Diese Optionen können Sie auch durch Drücken der Taste

CH List auf der Fernbedienung aufrufen.

➣ P 1 C3SenderlisteNavig. EingabeSeite ZurückZufüg Sperren1 / 10Progr.0 C--1 C32 BBC 13 C744 C755 C766 S37 S48 S69 S7 TOOLS KanalLand : Belgien  Autom. speichern  Man. speichern 

Programmverwaltung 

Name  Feinabstimmung  Navig. Eingabe Zurück

TV TV Programmverwaltung Senderliste 

Kindersicherung : Aus 

Navig. Eingabe Zurück

Book-��.indb13 2008-03-03¿ÀÈÄ5:50:22Deutsch - 14

Gespeicherte Sender sortieren

Mit diesem Vorgang können Sie die Programmnummern gespeicherter

Sender ändern. Das ist möglicherweise nach dem automatischen

Speichern von Sendern erforderlich.

1. Drücken Sie die Taste MENU, um das Menü anzuzeigen.

Drücken Sie die Taste

p oder q, um “Kanal” auszuwählen, und

drücken Sie dann die Taste

2. Drücken Sie die Taste p oder q, um “Sortieren” auszuwählen,

und drücken Sie dann die Taste

3. Wählen Sie durch mehrfaches Drücken der Taste p oder q die

Kanalnummer aus, die Sie ändern möchten. Drücken Sie die

Die Nummer und der Name des ausgewählten Kanals

werden auf die rechte Seite verschoben.

4. Drücken Sie dann die Taste p oder q, um zu der Position zu

gelangen, in die Sie ändern möchten, und drücken Sie dann die

Der Sender, der unter diesem Programmplatz gespeichert

war, erhält den Programmplatz des anderen Senders

(Sender werden gegeneinander ausgetauscht).

Wiederholen Sie die Schritte 3 bis 4 für jeden weiteren Kanal, dem Sie eine andere Kanalnummer

Drücken Sie zum Beenden die Taste EXIT.

Sendernamen zuweisen

Sendernamen werden automatisch zugewiesen, sofern

diese Information im Sendersignal enthalten ist. Sie können

Sendernamen bearbeiten und ändern.

Drücken Sie zum Anzeigen des Menüs die Taste MENU.

Drücken Sie die Taste p oder q, um “Kanal” auszuwählen, und

drücken Sie anschließend die Taste

2. Drücken Sie die Taste p oder q, um “Name” auszuwählen, und

drücken Sie dann die Taste ENTER .

3. Bei Bedarf wählen Sie durch Drücken der Taste p oder q den

Kanal, dem Sie einen neuen Namen zuweisen möchten, aus.

Drücken Sie die Taste ENTER .

Die Auswahlleiste wird um das Namensfeld herum

Folgende Zeichen sind verfügbar: Buchstaben des Alphabets (A~Z) / Ziffern (0~9) / Sonderzeichen

(+, -,*, /, Leerzeichen)

Wiederholen Sie die Schritte 3 bis 4 für jeden Kanal, dem Sie einen neuen Namen zuweisen möchten.

Drücken Sie zum Beenden die Taste EXIT.

Buchstabe, Zahl oder Symbol

Drücken Sie die Taste

zur nächsten Stelle springen

Drücken Sie die Taste .

zur vorherigen Stelle springen

Drücken Sie die Taste .

“den Namen bestätigen möchten,”

Drücken Sie die Taste

. KanalLand : Belgien  Autom. speichern Man. speichern Programmverwaltung Sortieren  Name Feinabstimmung  TV Navig. Eingabe ZurückSortierenProgr. Send. Name  0 C-- ----- 1 C23 -----  2 S06 ----- 3 S07 ----- 4 S09 ----- 5 S12 ----- 6 S13 ----- 7 S14 ----- 8 S17 ----- 9 C21 -----  TV Navig. Eingabe ZurückKanalLand : Belgien  Autom. speichern Man. speichern Programmverwaltung Sortieren  Name Feinabstimmung  Navig. Eingabe Zurück

TV Name Navig. Eingabe ZurückProgr. Send. Name  0 C-- ----- 1 C23 ----- 2 S06 ----- 3 S07 ----- 4 S09 ----- 5 S12 ----- 6 S13 ----- 7 S14 ----- 8 S17 ----- 9 C21 ----- 

TV Book-��.indb14 2008-03-03¿ÀÈÄ5:50:23Deutsch - 15

Senderfeinabstimmung durchführen

Verwenden Sie die Feinabstimmung, um für bestimmte Kanäle

die Empfangseinstellungen manuell zu optimieren.

Verwenden Sie die Zifferntasten, um den Kanal, den Sie fein

abstimmen möchten, direkt auszuwählen.

Drücken Sie zum Anzeigen des Menüs die Taste MENU.

Drücken Sie die Taste p oder q, um “Kanal” auszuwählen, und

drücken Sie anschließend die Taste

3. Drücken Sie die Taste p oder q, um “Feinabstimmung”

auszuwählen, und drücken Sie dann die Taste ENTER .

4. Stellen Sie mit den Tasten  oder  die Feinabstimmung ein.

Drücken Sie die Taste ENTER .

5. Drücken Sie zum Beenden die Taste EXIT.

Gespeicherte feinabgestimmte Kanäle werden mit einem

Sternchen “*” auf der rechten Seite der Kanalnummer im

Kanal-Banner markiert. Außerdem wird die Nummer des

Programmplatzes rot angezeigt.

Wählen Sie zum Zurücksetzen der Feinabstimmung die Option

Sie die Taste ▲ oder ▼ drücken und dann die Taste

➣ KanalLand : Belgien  Autom. speichern Man. speichern Programmverwaltung Sortieren  Name Feinabstimmung Feinabstimmung P 1

0 Reset TV Navig. Eingabe Zurück

Speichern Zurück Book-��.indb15 2008-03-03¿ÀÈÄ5:50:24Deutsch - 16

Sie können den Bildstandard auswählen, der für Ihre

Sehgewohnheiten am besten geeignet ist.

Drücken Sie die Taste MENU, um das Menü anzuzeigen.

Drücken Sie die Taste ENTER , um “Bild” auszuwählen.

2. Drücken Sie die Taste ENTER erneut, um “Modus”

3. Drücken Sie dann die Taste p oder q, um den gewünschten

Bildeffekt auszuwählen. Drücken Sie die Taste ENTER .

4. Drücken Sie zum Beenden die Taste EXIT.

♦ Dynamisch: Wählen Sie diese Option für die Anzeige von

hochauösenden Fernsehbildern bei starker

Umgebungsbeleuchtung aus.

Standard: Wählen Sie diese Option für die optimale

Anzeige von Fernsehbildern bei normaler

Umgebungsbeleuchtung aus.

Film: Wählen Sie diese Option für die optimale Anzeige von

Fernsehbildern bei geringer Umgebungsbeleuchtung

Der Bildmodus muss für jede Signalquelle separat angepasst werden.

Sie können auch die Taste P.MODE auf der Fernbedienung

drücken, um eine der Bildeinstellungen auszuwählen.

Einfaches Einstellen

Drücken Sie die Taste TOOLS auf der Fernbedienung.

2. Drücken Sie die Taste ▲ oder ▼, um “BildModus”.

3. Wählen Sie mit den Tasten ◄ oder ► die gewünschte Option

4. Drücken Sie zum Beenden mehrmals die Taste EXIT oder

Bild Modus : Standard Hinter.Licht 7Kontrast 95Helligkeit 45Schärfe 50 Farbe 50Farbton G 50 R 50Detaileinstellungen Bildoptionen  Reset : OK  TV Navig. Eingabe Zurück Bild

Modus : Standard Hinter.Licht 7Kontrast 95Helligkeit 45Schärfe 50 Farbe 50Farbton G 50 R 50Detaileinstellungen Bildoptionen Reset : OK TV Navig. Eingabe ZurückDynamischStandard Film Anynet+ (HDMI-CEC)Bildmodus ◄ Standard ►Tonmodus : Benutzerdef.Sleep-Timer : AusSRS TS XT : AusEnergiesparmod. : AusDual l-ll : MonoExtras Navig. Einstellen Beenden

TOOLS Book-��.indb16 2008-03-03¿ÀÈÄ5:50:24Deutsch - 17

Das Gerät verfügt über mehrere Einstellmöglichkeiten für die

1. Um den gewünschten Bildeffekt zu erzielen, befolgen Sie die

Anweisungen 1 bis 3 unter “Bildstandard ändern”. (auf Seite 16)

2. Wählen Sie mit den Tasten p oder q ein bestimmtes Element

aus. Drücken Sie die Taste

3. Erhöhen oder verringern Sie mit den Tasten  oder  den Wert

für ein bestimmtes Element. Drücken Sie die Taste

4. Drücken Sie zum Beenden die Taste EXIT.

Hinter.Licht: Hiermit können Sie die Bildschirmhelligkeit durch

Einregeln der LCD-Hintergrundhelligkeit anpassen.

Kontrast: Wählen Sie diese Option aus, um den Kontrast zwischen

Objekten und Hintergrund einzustellen.

Helligkeit: Wählen Sie diese Option aus, um die Helligkeit des

gesamten Bildschirms einzustellen.

Schärfe: Wählen Sie diese Option aus, um die Konturen von

Objekten zu schärfen oder weichzuzeichnen.

Farbe: Wählen Sie diese Option aus, um die Farbhelligkeit

Farbton: Wählen Sie diese Option aus, um natürlichere Farbtöne

für Objekte durch Erhöhen des Rot- oder Grünanteils

Die eingestellten Werte werden entsprechend dem jeweils ausgewählten Bildmodus gespeichert.

Im PC-Modus können nur “Hinter.Licht”, “Kontrast” und “Helligkeit” eingestellt werden. (26, 32, 37 Zoll)

Im PC-Modus können nur “Kontrast” und “Helligkeit” eingestellt werden. (40 Zoll)

Sie können die Funktion “Farbton” im TV, Ext., AV oder S-Video-Modus des PAL-Systems nicht

Sie können zu den werkseitig festgelegten Standardbildeinstellungen zurückkehren, indem

Sie “Zurücksetzen” auswählen. (Weitere Informationen nden Sie unter “Zurücksetzen der

Bildeinstellungen auf die werkseitig festgelegten Standardwerte” auf Seite 18.)

Kongurieren detaillierter Bildeinstellungen

Sie können den für Ihre Augen angenehmsten Farbton

Drücken Sie die Taste MENU, um das Menü anzuzeigen.

Drücken Sie die Taste

ENTER , um “Bild” auszuwählen.

2. Drücken Sie die Taste ENTER um “Modus” auszuwählen.

Drücken Sie die Taste ▲ oder ▼, um “Standard” oder “Film”

auszuwählen, und drücken Sie dann die Taste

3. Drücken Sie die Taste ▲ oder ▼, um “Detaileinstellungen”

auszuwählen, und drücken Sie dann die Taste ENTER .

4. Wählen Sie die erforderliche Option durch Drücken der Taste

p oder q aus, und drücken Sie dann die Taste ENTER .

5. Wenn Sie die gewünschten Änderungen vorgenommen haben,

drücken Sie die Taste ENTER .

6. Drücken Sie zum Beenden die Taste EXIT.

“Detaileinstellungen” stehen in den Modi “Standard” oder “Film”

Im PC-Modus können von den “Detaileinstellungen” nur

“Optimalkontrast”, “Gamma” und “Weißabgleich” eingestellt

Bild Modus : Standard Hinter.Licht 7Kontrast 95Helligkeit 45Schärfe 50 Farbe 50Farbton G 50 R 50Detaileinstellungen Bildoptionen  Reset : OK  TV Navig. Eingabe Zurück 7

▲ Hinter.Licht ▼ Navig. Einstellen ZurückDetaileinstellungenSchwarzabgleich : Aus Optimalkontrast : Mittel Gamma : 0 Farbraum : Nativ Weißabgleich Hautton : 0 Kantenglättung : On  Navig. Eingabe Zurück

TV Bild Modus : Standard Hinter.Licht 7Kontrast 95Helligkeit 45Schärfe 50 Farbe 50Farbton G 50 R 50Detaileinstellungen Bildoptionen  Reset : OK  TV Navig. Eingabe Zurück Book-��.indb17 2008-03-03¿ÀÈÄ5:50:26Deutsch - 18

Schwarzabgleich: Aus/Gering/Mittel/Hoch

Sie können direkt auf dem Bildschirm den Schwarzwert auswählen, um die Bildschirmtiefe anzupassen.

Optimalkontrast: Aus/Gering/Mittel/Hoch

Sie können den Bildschirmkontrast so anpassen, dass ein optimaler Kontrast gewährleistet ist.

Sie können die Intensität der Primärfarbe (Rot, Grün und Blau) einstellen.

Drücken Sie die Taste ◄ oder ►, bis Sie die optimale Einstellung erzielt haben.

Farbraum: Auto/Nativ/Benutzerdef.

Der Farbraum ist eine Farbmatrix bestehend aus den Farben rot, grün und blau.

Wählen Sie Ihren bevorzugten Farbraum, um die Welt in den natürlichsten Farben zu erfahren.

♦ Auto: Mit dem Farbraum Auto wird, je nach Programmquelle, der natürlichste Farbton

♦ Nativ: Der Farbraum Nativ ermöglicht tiefe und lebhafte Farbtöne.

Benutzerdef.: Hiermit stellen Sie den Farbbereich wunschgemäß ein.

Anpassen des Farbraums

Farbe: Rot/Grün/Blau/Gelb/Zyan/Magenta

Hiermit stellen Sie den Farbbereich wunschgemäß ein.

Die Option “Farbe” ist verfügbar, wenn der “Farbraum” auf “Benutzerdef.” eingestellt ist.

Wählen Sie mit der Taste ▲ oder ▼ die Optionen “Rot”, “Grün”, “Blau”, “Gelb”, “Zyan” oder

Drücken Sie die Taste

Rot/Grün/Blau: Im Modus “Farbe” können Sie die RGB-Werte der jeweils ausgewählten Farbe

Wählen Sie mit den Tasten ▲ oder ▼ eine der Optionen “Rot”, “Grün” oder “Blau” aus, um sie zu

ändern. Drücken Sie die Taste

Drücken Sie die Tasten ◄ oder ►, um den Wert einer bestimmten Option zu erhöhen oder zu

verringern. Drücken Sie die Taste

Reset: Setzt den Farbbereich auf die Standardwerte zurück.

Weißabgleich: R-Offset/G-Offset/B-Offset/R-Gain/G-Gain/B-Gain/Reset

Um natürlichere Bildfarben zu erhalten, können Sie die Farbtemperatur anpassen.

R-Offset/G-Offset/B-Offset/R-Gain/G-Gain/B-Gain: Wird der Anpassungswert geändert, wird der

angepasste Bildschirm aktualisiert.

Wählen Sie mit den Tasten ▲ oder ▼ die gewünschte Option, und drücken Sie dann die Taste

Drücken Sie die Taste ◄ oder ►, bis Sie die optimale Einstellung erzielt haben.

Reset: Der zuvor angepasste Weißabgleich wird auf die Werkseinstellungen zurückgesetzt.

Sie können den ‘Hautton’ im Bild betonen.

Drücken Sie die Taste ◄ oder ►, bis Sie die optimale Einstellung erzielt haben.

Wird der Anpassungswert geändert, wird der angepasste Bildschirm aktualisiert.

Kantenglättung: Aus/Ein

Sie können die Objektbegrenzungen im Bild betonen.

Zurücksetzen der Bildeinstellungen auf die werkseitig festgelegten Standardwerte

Sie können die Einstellungen auf die werkseitig festgelegten

Standardbildeinstellungen zurücksetzen.

Um den gewünschten Bildeffekt zu erzielen, befolgen Sie unter

“Bildstandard ändern” die Anweisungen 1 bis 3 (auf Seite 16).

2. Drücken Sie die Taste p oder q, um “Reset” auszuwählen, und

drücken Sie dann die Taste ENTER .

3. Wählen Sie mit den Tasten ▲ oder ▼ die Option “OK” oder

“Abbrechen” aus. Drücken Sie die Taste ENTER .

4. Drücken Sie zum Beenden die Taste EXIT.

Die Option “Reset” wird auf jeden Bildmodus angewendet.

Bild Modus : Standard Hinter.Licht 7Kontrast 95Helligkeit 45Schärfe 50 Farbe 50Farbton G 50 R 50Detaileinstellungen Bildoptionen  Reset : OK  TV Navig. Eingabe Zurück OK Abbrechen Book-��.indb18 2008-03-03¿ÀÈÄ5:50:26Deutsch - 19

Kongurieren der Bildoptionen

1. Drücken Sie die Taste MENU, um das Menü anzuzeigen.

Drücken Sie die Taste

, um “Bild” auszuwählen.

2. Drücken Sie die Taste ▲ oder ▼, um "Bildoptionen"

auszuwählen, und drücken Sie dann die Taste

3. Wählen Sie mit den Tasten ▲ oder ▼ die gewünschte Option,

und drücken Sie dann die Taste ENTER .

4. Wenn Sie die gewünschten Änderungen vorgenommen haben,

drücken Sie die Taste ENTER .

5. Zum Beenden drücken Sie die Taste EXIT.

Im PC-Modus können von den “Bildoptionen” nur

“Farbtemp.” und “Format” eingestellt werden.

Farbtemp.: Kalt2/Kalt1/Normal/Warm1/Warm2

Sie können den für Ihre Augen angenehmsten Farbton

Die eingestellten Werte werden entsprechend dem jeweils

ausgewählten Bildmodus gespeichert.

“Warm1” oder “Warm2” werden nur aktiviert, wenn der

Bildmodus auf “Film” eingestellt ist.

Format: Autom. Breit/16:9/Breitenzoom/Zoom/4:3/Nur Scan

Sie können ein Bildformat auswählen, das Ihren sehgewohnheiten am besten entspricht.

Autom. Breit: Mit dieser Option stellen Sie das Bildformat automatisch auf das Seitenverhältnis “16:9”

16:9: Wählen Sie diese Option aus, um als Bildformat das Seitenverhältnis 16:9 einzustellen (zum

Anzeigen von DVDs und Fernsehsendungen im Breitbildformat).

Breitenzoom: Diese Option vergrößert das Bild auf mehr als 4:3.

Zoom: Wählen Sie diese Option aus, um das 16:9-Breitbild auf die volle Bildschirmbreite zu vergrößern.

4:3: Dies ist die Standardeinstellung zum Anzeigen von Videos und herkömmlichen Fernsehsendungen.

Nur Scan: Mit dieser Funktion wird das ganze Bild auch bei Versorgung mit HDMI- (720p/1080i) oder

Komp. (1080i) vollständig und ohne Beschneidung angezeigt.

Die Funktion “Autom. Breit” ist nur in den Modi “TV”, “Ext.1”, “Ext.2” “AV” und “S-Video”

Im PC-Modus können nur die Modi “16:9” und “4:3” eingestellt werden.

Sie können die Einstellungen für jedes externe Gerät einstellen und speichern, das Sie an einen

Eingang des Fernsehgeräts angeschlossen haben.

Es kann zu vorübergehender Bildkonservierung kommen, wenn Sie auf dem Gerät mehr als zwei

Stunden lang ein unbewegtes Bild angezeigt haben.

Wenn der Modus “Double” (

, ) im PIP-Modus eingestellt wurde, können Sie die

Bildgröße nicht festlegen.

Breitenzoom: Verschieben Sie das Bild mit den Tasten ▲ oder ▼ nach oben oder nach

unten, nachdem Sie mit der Taste ►oder

eine Auswahl getroffen

: Wählen Sie aus, indem Sie die Taste ◄ oder ► drücken. Mit der Taste ▲ oder

▼ können Sie das Bild nach oben oder nach unten verschieben. Drücken Sie

nach getroffener Auswahl die Tasten ▲ oder ▼, um das Bild in vertikaler Richtung zu

vergrößern oder zu verkleinern.

Nach Auswahl von “Nur Scan” im Modus HDMI (1080i) oder Komp. (1080i):

Wählen Sie durch Drücken der Taste ◄ oder ► aus. Mit den Tasten ▲, ▼, ◄ oder ► können

Sie das Bild verschieben.

Reset: Wählen Sie “Reset” mit den Tasten ◄ oder ► und drücken Sie dann die

Sie können die Einstellung initialisieren.

Diese Optionen können Sie auch durch Drücken der Taste

P.SIZE auf der Fernbedienung aufrufen.

TOOLS BildoptionenFarbtemp. : Normal Format : Autom. Breit Bildschirmmodus : 16:9 Digitale RM : Auto DNle : Ein HDMI-Schwarzwert : Normal Blaumodus : Aus  Navig. Eingabe Zurück

Helligkeit 45 Schärfe 50 Farbe 50 Farbton G 50 R 50 Detaileinstellungen 

TV Navig. Eingabe Zurück Book-��.indb19 2008-03-03¿ÀÈÄ5:50:27Deutsch - 20

Bildschirmmodus: 16:9/Breitenzoom/Zoom/4:3

Wenn Sie die Bildgröße bei einem Fernsehgerät im 16:9-Format auf Automatisch einstellen, können

Sie bestimmen, dass das Bild als 4:3 WSS (Breitbilddienst) oder gar nicht sehen angezeigt werden

soll. Da jedes europäische Land eine andere Bildgröße verwendet, können die Benutzer sie damit

16:9: Diese Option stellt das Breitbildformat 16:9 ein.

Breitenzoom: Diese Option vergrößert das Bild auf mehr als 4:3.

Zoom: Vergrößert das Bild vertikal.

4:3: Stellt das Bildformat auf den Normal-Modus 4:3 ein.

Diese Funktion ist nur Modus “Autom. Breit” verfügbar.

Diese Funktion ist im “PC”, "Komp." oder "HDMI" Modus nicht verfügbar.

Digitale RM: Aus/Gering/Mittel/Hoch/Auto

Wenn das vom Fernsehgerät empfangene Sendesignal schwach ist, können Sie die digitale

Rauschunterdrückung aktivieren, um ggf. statische Bilder oder Doppelbilder auf dem Bildschirm zu

Bei schwachem Signal wählen Sie diejenige der anderen Optionen, bei der das beste Bild

Dieses Fernsehgerät weist die DNIe-Funktion auf und bietet daher hohe Bildqualität. Wenn DNIe

eingestellt wird, ist auf dem Bildschirm die DNIe-Funktion aktiviert. Wenn Sie DNIe auf Demo festlegen,

können Sie auf dem Bildschirm zu Demonstrationszwecken die aktivierte DNIe und ein normales Bild

anzeigen. Mit dieser Funktion können Sie den Unterschied in der Bildqualität sehen.

(Digital Natural Image engine, Modul “Natürliches digitales Bild”)

Mit dieser Funktion erhalten Sie durch 3D-Rauschunterdrückung, Detailverbesserung,

Kontrastverstärkung und verbesserte Weißdarstellung ein schärferes Bild. Der neue

Bildausgleichsalgorithmus sorgt für ein helleres, klareres und viel detailreicheres Bild. Durch die

-Technologie wird jedes Signal Ihren Augen angepasst.

“DNIe” ist nur im “Dynamisch” Modus verfügbar.

HDMI-Schwarzwert: Normal/Gering

Sie können den Schwarzwert direkt auf dem Bildschirm auswählen, um die Bildschirmtiefe

Diese Funktion ist nur bei einer Verbindung des externen Eingangs mit HDMI (RGB-Signal) aktiv.

Diese Funktion ist für Experten zum Ausmessen von AV-Geräten bestimmt. Mit dieser Funktion

werden das rote und das grüne Signal aus dem Videosignal entfernt, sodass nur das blaue Signal

angezeigt wird. Damit wird ein Blaufilter erzeugt, mithilfe dessen die Farbe und der Farbton von

Videogeräten wie DVD-Playern, Heimkinosystemen usw. eingestellt werden können.

Mit dieser Funktion können Sie die Farbe und den Farbton auf Werte einstellen, die dem Signalpegel

der verschiedenen Videogeräte angemessen sind. Verwenden Sie hierzu die Streifenmuster für die

Farben Rot/Grün/Blau/Zyan/Magenta/Gelb, ohne zusätzlich den Blaufilter zu verwenden.

Der “Blaumodus” ist verfügbar, wenn der Bildmodus auf “Film” oder “Standard” eingestellt ist.

Book-��.indb20 2008-03-03¿ÀÈÄ5:50:27Deutsch - 21

Sie können innerhalb des Hauptbildes (Fernsehsendung oder Video) ein PIP-Bild einblenden.

Dadurch können Sie gleichzeitig eine Fernsehsendung oder ein Video von einem

angeschlossenen Gerät im Auge behalten.

Drücken Sie die Taste MENU, um das Menü anzuzeigen.

Drücken Sie die Taste ▲ oder ▼, um “Einstellungen”

auszuwählen, und drücken Sie dann die Taste

2. Drücken Sie die Taste ▲ oder ▼, um “PIP” auszuwählen, und

drücken Sie dann die Taste ENTER .

3. Wählen Sie mit den Tasten ▲ oder ▼ die gewünschte Option,

und drücken Sie dann die Taste ENTER .

4. Wenn Sie die gewünschten Änderungen vorgenommen haben,

drücken Sie die Taste ENTER .

5. Drücken Sie zum Beenden die Taste EXIT.

Möglicherweise wirkt das Bild im PIP-Fenster leicht

unnatürlich, wenn Sie den Hauptbildschirm zum Anzeigen von

Spielen oder Karaoke verwenden.

Einfaches Einstellen

1. Drücken Sie die Taste

TOOLS auf der Fernbedienung.

2. Wählen Sie mit den Tasten ▲ oder ▼ die Option “PIP” aus,

und drücken Sie dann die Taste ENTER .

3. Wählen Sie mit den Tasten ▲ oder ▼ eine bestimmte Option

4. Wählen Sie mit den Tasten ◄ oder ► die gewünschte Option

Drücken Sie zum Beenden mehrmals die Taste EXIT oder

Sie können die PIP-Funktion aktivieren oder deaktivieren.

Komp. TV, Ext.1, Ext.2, AV HDMI 1, 2, 3 TV, Ext.1, Ext.2, AV PC TV, Ext.1, Ext.2, AV Quelle

Auswahl einer Quelle für das PIP-Bild.

Auswahl der Größe für das PIP-Bild.

Wenn sich das Hauptbild im “HDMI”-Modus bendet, ist “Format” nicht verfügbar.

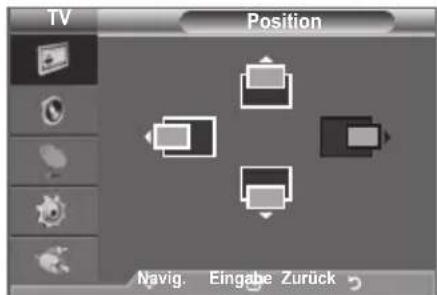

Auswahl der Position des PIP-Bildes.

, ) “Position” nicht gewählt werden.

Sie können nur dann einen Sender für das PIP-Bild auswählen, wenn “Quelle” auf “TV” eingestellt ist.

Bild-in-Bild-Funktion (PIP) verwenden

TV EinstellungenPlug & Play Sprache : Deutsch Zeit Melodie : Aus Entertainment : Aus Energiesparmod. : Aus PIP  Navig. Eingabe Zurück

TV PIP PIP : Ein Quelle : TV Format : Position : Programm : P1  Navig. Eingabe ZurückAnynet+ (HDMI-CEC)Bildmodus : StandardTonmodus : Benutzerdef.Sleep-Timer : AusSRS TS XT : AusEnergiesparmod. : Aus PIP Extras Navig. Eingabe BeendenPIP  Ein Quelle : TVFormat : Position : Programm : P1

PIP Navig. Einstellen Zurück

Book-��.indb21 2008-03-03¿ÀÈÄ5:50:28Deutsch - 22

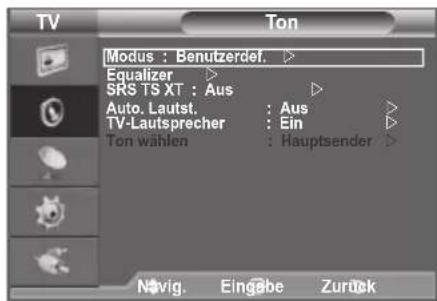

1. Drücken Sie die Taste MENU, um das Menü anzuzeigen.

Drücken Sie die Taste ▲ oder ▼, um “Ton” auszuwählen, und

drücken Sie dann die Taste

2. Wählen Sie mit den Tasten ▲ oder ▼ die gewünschte Option,

und drücken Sie dann die Taste ENTER .

3. Wenn Sie die gewünschten Änderungen vorgenommen haben,

drücken Sie die Taste ENTER .

4. Drücken Sie zum Beenden die Taste EXIT.

Modus: Standard/Musik/Film/Sprache/Benutzerdef.

Stellen Sie den Audiomodus ein, der am besten zur jeweiligen

Einfaches Einstellen

1. Drücken Sie die Taste

TOOLS auf der Fernbedienung.

2. Drücken Sie die Taste ▲ oder ▼, um “Tonmodus”.

3. Wählen Sie den gewünschten Tonmodus mit den

4. Drücken Sie zum Beenden mehrmals die Taste EXIT oder

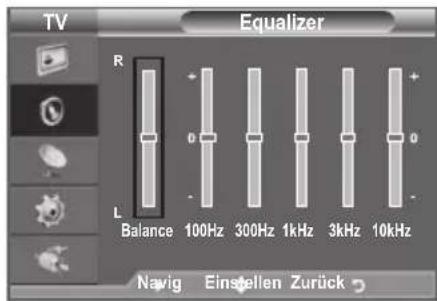

Equalizer: Balance/100Hz/300Hz/1kHz/3kHz/10kHz

Das Fernsehgerät verfügt über mehrere Einstellmöglichkeiten für

Wenn Sie Änderungen an dies en Einstellungen vornehmen,

wird der Audiomodus automatisch auf “Benutzerdef.”

TruSurround XT ist eine patentierte SRS-Technologie, die das

Problem des Betreibens von

5.1-Mehrkanalinhalten über zwei Lautsprecher löst. Mit TruSurround kommen Sie mit jedem

Stereo-System mit zwei Lautsprechern, auch den internen Fernsehlautsprechern, in den Genuss

überzeugender Virtual Surround-Effekte. Es ist vollständig kompatibel mit allen Mehrkanalformaten.

Sie können diese Optionen auch einfach auswählen, indem

Sie auf der Fernbedienung die Taste SRS drücken.

Einfaches Einstellen

1. Drücken Sie die Taste

TOOLS auf der Fernbedienung.

2. Drücken Sie die Taste ▲ oder ▼, um “SRS TS XT”.

3. Drücken Sie die Taste ◄ oder ►, um "Aus" oder "Ein".

4. Drücken Sie zum Beenden mehrmals die Taste EXIT oder

TruSurround XT, SRS und das Symbol sind Marken von SRS Labs, Inc.

Das TruSurround XT-Verfahren wird in Lizenz von SRS Labs, Inc.

TV R L Ton Modus : Benutzerdef. Equalizer SRS TS XT : Aus Auto. Lautst. : Aus TV-Lautsprecher : Ein Ton wählen : Hauptsender  Navig. Eingabe Zurück TV Anynet+ (HDMI-CEC)Bildmodus : StandardTonmodus : Benutzerdef.Sleep-Timer : AusSRS TS XT ◄ Aus ►Energiesparmod. : AusDual l-ll : Mono Navig. Einstellen BeendenExtrasAnynet+ (HDMI-CEC)Bildmodus : StandardTonmodus ◄ Benutzerdef. ► Sleep-Timer : AusSRS TS XT : AusEnergiesparmod. : AusDual l-ll : MonoExtras Navig. Einstellen Beenden

TOOLS Book-��.indb22 2008-03-03¿ÀÈÄ5:50:29Deutsch - 23

Auto. Lautst.: Aus/Ein

Aufgrund unterschiedlicher Signalbedingungen unterscheiden sich Fernsehsender in der Lautstärke,

so dass es erforderlich sein kann, die Lautstärke beim Umschalten zwischen Sendern jedes Mal

nachzuregeln. Mit der Funktion für automatische Lautstärkeeinstellung wird die Lautstärke automatisch

bei starkem Modulationssignal verringert und bei schwachem Modulationssignal erhöht.

TV-Lautsprecher: Aus/Ein

Wenn Sie den Ton über separate Lautsprecher hören möchten, deaktivieren Sie den internen Verstärker.

+, - und MUTE funktionieren nicht, wenn “TV-Lautsprecher” aktiviert ist.

Wenn der Gerätelautsprecher ausgestellt ist, können mit Ausnahme von “Ton wählen”

(im PIP-Modus) im Audiomenü keine Einstellungen vorgenommen werden.

Ton wählen: Hauptsender/PIP-sender

Wenn die PIP-Funktion aktiviert ist, können Sie den Ton des PIP-Bildes wiedergeben.

− Hauptsender: Verwenden Sie diese Option, um den zum Hauptbild gehörenden Ton wiederzugeben.

− PIP-sender: Verwenden Sie diese Option, um den zum PIP-Bild gehörenden Ton wiederzugeben.

Sie können den Tonwiedergabemodus im Menü “Extras”

Wenn Sie “Dual I-II” einstellen, wird der aktuelle

Tonwiedergabemodus auf dem Bildschirm abgebildet.

1. Drücken Sie die Taste TOOLS auf der Fernbedienung.

2. Drücken Sie die Taste ▲ oder ▼, um “Dual I-II".

Wählen Sie mit den Tasten ◄ oder ► die gewünschte Option

4. Drücken Sie die Taste ENTER .

Audiomodus DUAL 1/2 Standard

Mono MONO Automatischer

Mono MONO Automatischer

Falls das Stereosignal schwach ist und automatisch umgeschaltet wird, sollten Sie zu Mono wechseln.

Diese Funktion ist nur bei einem Stereosignal aktiviert. Bei Monosignalen ist es deaktiviert.

Diese Funktion ist nur im TV-Modus verfügbar.

Kopfhörer anschließen (gesondert lieferbar)

Sie können Kopfhörer an das Fernsehgerät anschließen, wenn Sie ein

Fernsehprogramm ansehen möchten, ohne andere Personen im selben

Wenn Sie den Kopfhörerstecker an den entsprechenden Anschluss

anschließen, können Sie im Audiomenü für den PIP-Modus nur “Auto.

Lautst.” und “Ton wählen” auswählen.

Das Verwenden von Kopfhörern bei hoher Lautstärke über einen längeren

Zeitraum kann zu Hörschäden führen.

Wenn Sie Kopfhörer an das Fernsehgerät anschließen, wird über die

Lautsprecher kein Ton ausgegeben.

Die Lautstärke der Kopfhörer und des Fernsehgeräts wird unterschiedlich geregelt.

➣ Anynet+ (HDMI-CEC)Bildmodus : StandardTonmodus : Benutzerdef.Sleep-Timer : AusSRS TS XT : AusEnergiesparmod. : AusDual l-ll ◄ Mono ► Navig. Einstellen BeendenExtras Seitenverkleidung

Book-��.indb23 2008-03-03¿ÀÈÄ5:50:30Deutsch - 24

Aktuelle Uhrzeit einstellen und anzeigen

Sie können die Uhr des Fernsehgeräts einstellen. Dann

wird die aktuelle Uhrzeit angezeigt, wenn Sie die Taste INFO

drücken. Wenn Sie die Funktion zum automatischen Ein- bzw.

Ausschalten des Fernsehgeräts verwenden möchten, müssen

Sie zuvor die Uhrzeit am Fernsehgerät einstellen.

Drücken Sie die Taste MENU, um das Menü anzuzeigen.

Drücken Sie die Taste

p oder q, um “Einstellungen”

auszuwählen, und drücken Sie dann die Taste

2. Drücken Sie die Taste p oder q, um “Zeit” auszuwählen, und

drücken Sie dann die Taste

3. Drücken Sie die Taste ENTER , um “Zeit einstellen”

5. Drücken Sie zum Beenden die Taste EXIT.

Wenn Sie das Netzkabel ziehen, müssen Sie die Uhr erneut einstellen.

Sie können das Jahr, den Monat, die Stunden und Minuten auch einstellen, indem Sie die

Zifferntasten auf der Fernbedienung drücken.

Um... Drücken Sie die Taste...

Die Option “Monat”, “Datum”, “Jahr”,

“Stunde” oder “Minute” zu wählen,

“Monat”, “Datum”, “Jahr”, “Stunde”

oder “Minute” einzustellen,

Bestätigen Sie die Einstellung

ENTER Sleep-Timer einstellen

Sie können ein Intervall zwischen 30 und 180 Minuten

auswählen, nach dessen Ablauf das Fernsehgerät automatisch

in den Standby-Modus geschaltet wird.

Drücken Sie die Taste MENU, um das Menü anzuzeigen.

Drücken Sie die Taste p oder q, um “Einstellungen”

auszuwählen, und drücken Sie dann die Taste

2. Drücken Sie die Taste p oder q, um “Zeit” auszuwählen, und

drücken Sie dann die Taste ENTER .

3. Drücken Sie die Taste p oder q, um “Sleep-Timer”

auszuwählen, und drücken Sie dann die Taste ENTER .

4. Drücken Sie mehrmals die Taste p oder q, bis die gewünschte

Zeit angezeigt wird (Aus, 30, 60, 90, 120, 150, 180). Drücken Sie

5. Drücken Sie zum Beenden die Taste EXIT.

Wenn die eingestellte Zeit abgelaufen ist, schaltet das

Fernsehgerät automatisch in den Standby-Modus.

Einfaches Einstellen

Drücken Sie die Taste TOOLS auf der Fernbedienung.

2. Drücken Sie die Taste ▲ oder ▼, um “Sleep-Timer”.

3. Drücken Sie die Taste ◄ oder ►, und wählen Sie die Minuten

4. Drücken Sie zum Beenden mehrmals die Taste EXIT oder

TV EinstellungenPlug & Play Sprache : Deutsch Zeit Melodie : Aus Entertainment : Aus Energiesparmod. : Aus PIP  Navig. Eingabe Zurück TV Zeit einstellenMonat 01 Datum p

00 Stunde 00 Minute Navig. Einstellen Zurück TV EinstellungenPlug & Play Sprache : Deutsch Zeit Melodie : Aus Entertainment : Aus Energiesparmod. : Aus PIP  Navig. Eingabe Zurück Zeit Zeit einstellen : 00 : 00Sleep-Timer :Timer 1 :Timer 2 : Timer 3 : Navig. Eingabe Zurück

180 Anynet+ (HDMI-CEC)Bildmodus : StandardTonmodus : Benutzerdef.Sleep-Timer ◄ Aus ►SRS TS XT : AusEnergiesparmod. : AusDual l-ll : Mono Navig. Einstellen BeendenTOOLS Book-��.indb24 2008-03-03¿ÀÈÄ5:50:31Deutsch - 25

Fernsehgerät automatisch ein- und ausschalten

1. Drücken Sie die Taste MENU, um das Menü anzuzeigen.

Drücken Sie die Taste p oder q, um “Einstellungen”

auszuwählen, und drücken Sie dann die Taste ENTER .

2. Drücken Sie die Taste p oder q, um “Zeit” auszuwählen, und

drücken Sie dann die Taste ENTER .

3. Drücken Sie die Taste p oder q, um “Timer 1”, “Timer 2” und

“Timer 3” auszuwählen, und drücken Sie dann die Taste

Sie können drei verschiedene Einstellungen für den Ein

/Ausschalttimer vornehmen.

Voraussetzung dafür ist, dass Sie die Uhr gestellt haben.

4. Wählen Sie mit den Tasten ◄ oder ► die gewünschte Option

Drücken Sie zum Ändern der Einstellung die Taste ▲ oder ▼.

♦ Anschaltzeit : Wählen Sie Stunde, Minute und “Ein”/”Aus”.

(Zum Aktivieren des Timers, wenn Sie mit den Einstellungen

fertig sind, wählen Sie “Ein”.)

♦ Ausschaltzeit : Wählen Sie Stunde, Minute und “Ein”/”Aus”. (Zum Aktivieren des Timers, wenn Sie

mit den Einstellungen fertig sind, wählen Sie “Ein”.)

♦ Wiederholmodus : Wählen Sie “Einma”l, “Täglich”, “Mo - Fr”, “Mo - Sa” oder “Sa - So”.

♦ Lautstärke : Stellen Sie die gewünschte Einschaltlautstärke ein.

Sie können die Stunden und Minuten auch über die Zifferntasten auf der Fernbedienung einstellen.

Wenn Sie den Timer einstellen, schaltet sich das Fernsehgerät drei Stunden nach dem Einschalten

durch den Timer ab, wenn in dieser Zeit keine weiteren Funktionen bedient werden. Diese Funktion

ist nur im Modus Ein des Timers verfügbar und verhindert Schäden durch Überhitzung, wenn das

Fernsehgerät zu lange eingeschaltet ist.

Wenn Sie das Gerät das erste Mal verwenden, müssen Sie die

Sprache auswählen, die für die Menüs und Hinweise verwendet

Drücken Sie die Taste MENU, um das Bildschirmmenü

Drücken Sie die Taste p oder q, um “Einstellungen”

auszuwählen, und drücken Sie dann die Taste ENTER .

2. Drücken Sie die Taste p oder q, um “Sprache” auszuwählen,

und drücken Sie dann die Taste ENTER .

3. Wählen Sie eine bestimmte Sprache aus, indem Sie wiederholt die Taste p oder q drücken. Drücken

Sie die Taste ENTER .

4. Drücken Sie zum Beenden die Taste EXIT. Navig. Einstellen Zurück

TV EinstellungenPlug & Play Sprache : Deutsch Zeit Melodie : Aus Entertainment : Aus Energiesparmod. : Aus PIP  Navig. Eingabe Zurück TV EinstellungenPlug & Play Sprache : Deutsch Zeit Melodie : Aus Entertainment : Aus Energiesparmod. : Aus PIP  Navig. Eingabe Zurück TV Timer 1AnschaltzeitWiederholmodusEinmalLautstärke 10 00 00 Aus : Ausschaltzeit 00 00 Aus :

► Navig. Einstellen Zurück 6

Book-��.indb25 2008-03-03¿ÀÈÄ5:50:32Deutsch - 26

Melodie / Entertainment / Energiesparmod.

1. Drücken Sie die Taste MENU, um das Menü anzuzeige.

Drücken Sie die Taste ▲ oder ▼, um “Einstellungen”

auszuwählen, und drücken Sie dann die Taste ENTER .

2. Wählen Sie mit den Tasten ▲ oder ▼ die gewünschte Option,

und drücken Sie dann die Taste ENTER .

3. Wenn Sie die gewünschten Änderungen vorgenommen haben,

drücken Sie die Taste ENTER .

4. Drücken Sie zum Beenden die Taste EXIT.

Melodie: Aus/Gering/Mittel/Hoch

Sie können die Melodie auswählen, die beim Ein- und Ausschalten des Fernsehers abgespielt wird.

Die Melodie wird nicht abgespielt.

− Wenn das Fernsehgerät keinen Ton ausgibt, weil die MUTE-Taste gedrückt wurde.

− Wenn das Fernsehgerät keinen Ton ausgibt, weil die Taste - (Lautstärke) gedrückt wurde.

− Wenn das Fernsehgerät mit dem Sleep-Timer ausgeschaltet wird.

Entertainment: Aus/Sport/Kino/Spiel

Im Modus “Entertainment” können Sie die optimale Anzeige und den optimalen Ton für Sport,

Kinofilme und Spiele auswählen.

− Aus: Deaktivieren Sie die Funktion “Entertainment”.

− Sport: Hiermit erzielen Sie optimale Bild- und Tonqualität für Sport. Farbe und Ton sind deutlich

− Kino: Hiermit erzielen Sie optimale Bild-und Tonqualität für Kinofilme. Farbe und Ton sind

detailreicher und ansprechender.

− Spiel: Hiermit erzielen Sie optimale Bild- und Tonqualität für Spiele. In diesem Modus können Sie

die Spielgeschwindigkeit erhöhen, wenn Sie eine externe Spielkonsole an Ihr Fernsehgerät

Wenn Sie einen der drei Modi von “Entertainment” auf aktivieren, werden die Einstellungen

gesperrt und können nicht verändert werden. Wenn Sie Änderungen am Bild- und Tonmodus

vornehmen möchten, müssen Sie den Modus “Entertainment” deaktivieren.

Die Einstellungen für “Entertainment” werden für jede Signalquelle gespeichert.

Wenn Sie einen der drei Modi von “Entertainment” aktivieren, werden die Funktionen für

“SRS TS TXT” gesperrt und können nicht mehr verwendet werden.

Sie können auch mehrmals die Taste E.MODE auf der

Fernbedienung drücken, um eine der Einstellungen für

“Entertainment” zu ändern.

TV EinstellungenPlug & Play Sprache : Deutsch Zeit Melodie : Aus Entertainment : Aus Energiesparmod. : Aus PIP  Navig. Eingabe Zurück

TOOLS Book-��.indb26 2008-03-03¿ÀÈÄ5:50:33Deutsch - 27

Energiesparmod.: Aus/Gering/Mittel/Hoch/ Auto

Mit dieser Funktion wird die Helligkeit des Bildschirms entsprechend den Lichtverhältnissen der

− Aus: Deaktiviert die Energiesparfunktion.

− Gering: Hiermit stellen Sie die Energiesparfunktion auf Niedrig.

− Mittel: Hiermit stellen Sie die Energiesparfunktion auf Mittel.

− Hoch: Hiermit stellen Sie die Energiesparfunktion auf Hoch.

− Auto: Mit dieser Funktion wird die Helligkeit des Fernsehgeräts automatisch an das angezeigte Bild

Einfaches Einstellen

1. Drücken Sie die Taste

TOOLS auf der Fernbedienung.

2. Drücken Sie die Taste ▲ oder ▼, um “Energiesparmod.”.

3. Drücken Sie die Taste ◄ oder ►, um "Aus", "Gering", "Mittel",

4. Drücken Sie zum Beenden mehrmals die Taste EXIT oder

Diese Funktion ist im "HDMI" Modus nicht verfügbar. (40 Zoll)

Signalquelle auswählen

Sie können zwischen den an den Eingangsbuchsen des

Fernsehgeräts angeschlossenen externen Quellen auswählen.

Drücken Sie die Taste MENU, um das Menü anzuzeigen.

Drücken Sie die Taste ▲ oder ▼, um “Eingang” auszuwählen,

und drücken Sie dann die Taste

2. Drücken Sie die Taste ENTER , um “Quelle” auszuwählen.

Verfügbare Signalquellen: TV, Ext.1, Ext.2, AV, S-Video,

Komp., PC, HDMI1, HDMI2, HDMI3.

Sie können nur solche externen Geräte wählen, die an das

Fernsehgerät angeschlossen sind.

3. Wählen Sie mit der Taste p oder q die gewünschte Option aus.

Drücken Sie die Taste

Drücken Sie auf der Fernbedienung die Taste SOURCE, um

zwischen den verfügbaren Quellen umzuschalten.

Der TV-Modus kann durch Drücken der Taste TV, der

Zifferntasten (0~9) und der Taste P</> auf der Fernbedienung

Sie können auch im HDMI-Modus fernsehen, indem Sie einfach

die HDMI-Taste auf der Fernbedienung drücken.

➣ Anynet+ (HDMI-CEC)Bildmodus : StandardTonmodus : Benutzerdef.Sleep-Timer : AusSRS TS XT : AusEnergiesparmod. ◄ Aus ►Dual l-ll : Mono Navig. Einstellen BeendenExtras TV Eingang Quellen : TV 

Name bearb.  Anynet+(HDMI-CEC)  Navig. Eingabe Zurück TV QuellenTV Ext.1 : ----Ext.2 : ----AV : ----S-Video : ----Komp. : ----PC : ----HDMI1 : ----HDMI2 : ----HDMI3 : ---- Navig. Eingabe Zurück

TOOLS TOOLS TOOLS TOOLS Book-��.indb27 2008-03-03¿ÀÈÄ5:50:34Deutsch - 28

Signalquellennamen bearbeiten

Vergeben Sie für die an die Eingangsbuchsen angeschlossenen

Geräte Namen, um die Auswahl der Signalquelle zu

Drücken Sie die Taste MENU, um das Menü anzuzeigen.

Drücken Sie die Taste ▲ oder ▼, um “Eingang” auszuwählen,

und drücken Sie dann die Taste

2. Drücken Sie die Taste p oder q, um “Name bearb.”

auszuwählen, und drücken Sie dann die Taste ENTER .

3. Drücken Sie die Taste p oder q, um das Gerät auszuwählen,

das Sie bearbeiten möchten. Drücken Sie die Taste ENTER .

4. Drücken Sie die Taste p oder q, um das gewünschte Gerät

auszuwählen, und drücken Sie dann die Taste ENTER .

5. Drücken Sie zum Beenden die Taste EXIT.

TV Eingang Quellen : TV Name bearb. Anynet+(HDMI-CEC)  Navig. Eingabe Zurück

TV Name bearb. Ext.1 : ----Ext.2 : ----AV : ----S-Video : ----Komp. : ----PC : ----HDMI1 : ----HDMI2 : ----HDMI3 : ---- Navig. Eingabe Zurück ----

PC-Software installieren (unter Windows XP)

Im Folgenden sind die Windows-Anzeigeeinstellungen für die meisten

Computer aufgeführt. Die tatsächlich auf dem Computer angezeigten Fenster

variieren je nach Version von Windows und der jeweiligen Videokarte.

Selbst wenn das angezeigte Fenster abweicht, gelten in den meisten Fällen

die gleichen Grundinformationen für die Einstellung. (Wenden Sie sich

andernfalls an den Computerhersteller oder Samsung-Händler.)

1. Klicken Sie zuerst im Startmenü von Windows auf “Systemsteuerung”.

2. Wenn das Fenster “Systemsteuerung” angezeigt wird, doppelklicken Sie auf

“Darstellung und Designs”.

3. Wenn das Fenster “Systemsteuerung” angezeigt wird, doppelklicken Sie auf

“Anzeige”. Anschließend wird ein Dialogfeld angezeigt.

4. Navigieren Sie im Dialogfeld “Anzeige” zur Registerkarte “Einstellungen”. Stellen Sie die

Bildschirmauösung auf folgenden Wert: Optimum- 1360 X 768

Wenn das Dialogfeld eine Option für die Bildschirmfrequenz enthält, muss als Einstellung “60” oder

“60 Hz” ausgewählt werden. Andernfalls klicken Sie einfach auf “OK”, um das Dialogfeld zu schließen.

Bildschirmposition und -größe hängen vom Typ des PC-Monitors und seiner Auösung ab.

Bei den in der Tabelle angegebenen Auösungen handelt es sich um die empfohlenen Auösungen.

Vollbildmodus Auösung

Vollbildmodus Auösung

Eine Verbindung über HDMI/DVI-Kabel kann nur über HDMI IN 2 erfolgen.

Das Zeilensprungverfahren wird nicht unterstützt.

Das Fernsehgerät funktioniert möglicherweise nicht ordnungsgemäß, wenn kein Standardmodus

Separate- und Composite-Modus werden unterstützt. SOG wird nicht unterstützt.

Book-��.indb29 2008-03-03¿ÀÈÄ5:50:35Deutsch - 30

Fernsehgerät mithilfe des PCs einstellen

Drücken Sie die Taste SOURCE, um den Modus PC

1. Drücken Sie die Taste MENU, um das Menü anzuzeigen.

Drücken Sie die Taste ENTER , um “Bild” auszuwählen.

2. Wählen Sie mit den Tasten ▲ oder ▼ die gewünschte Option,

und drücken Sie dann die Taste ENTER .

3. Wenn Sie die gewünschten Änderungen vorgenommen haben,

drücken Sie die Taste ENTER .

4. Zum Beenden drücken Sie die Taste EXIT.

Die automatische Einstellung ermöglicht eine automatische

Anpassung des PC-Monitors an das eingehende PC-

Videosignal. Die Werte für “fine”, “coarse” und “position” werden

automatisch eingestellt.

Einfaches Einstellen

1. Drücken Sie die Taste

TOOLS auf der Fernbedienung.

2. Drücken Sie die Taste ▲ oder ▼, um “Autom. Einstellung”,

auszuwählen, und drücken Sie dann die Taste ENTER .

Durch das Einstellen der Bildqualität können Bildstörungen

und Rauschen beseitigt oder verringert werden. Falls sich

Bildrauschen durch die Feinabstimmung allein nicht beheben

lässt, stellen Sie zunächst die Frequenz möglichst genau

ein (Grob). Führen Sie dann erneut eine Feinabstimmung

durch. Nachdem Sie das Bildrauschen durch die Grob- und

Feinabstimmung des Bildes verringert haben, stellen Sie die

Position des Bildes so ein, dass es auf dem Bildschirm zentriert

Wählen Sie mit den Tasten ▲ oder ▼ die Option “Grob” oder

“Fein” aus. Drücken Sie dann die Taste

Stellen Sie die Bildqualität mit den Tasten ◄ oder ► ein.

Drücken Sie die Taste

Passen Sie die Position des PC-Bilds an, wenn es nicht auf das

Stellen Sie mit den Tasten ▲ oder ▼ die vertikale Position ein.

Stellen Sie mit den Tasten ◄ oder ► die horizontale Position

Drücken Sie die Taste

Sie können alle Bildeinstellungen auf die werkseitig eingestellten

Ausgangswerte zurücksetzen.

♦ PC-BildschirmGrob 50Fein 34Position Bild zurücksetzen  TV Navig. Eingabe ZurückPosition TV Navig. Eingabe Zurück Bild Modus : Standard Hinter.Licht 7Kontrast 95Helligkeit 45Schärfe 50 Autom. Einstellung 

TV Navig. Eingabe ZurückPC-BildschirmGrob 50Fein 34Position Bild zurücksetzen  TV Navig. Eingabe ZurückAutom. Einstellen läuftBitte wartenAnynet+ (HDMI-CEC)Bildmodus : StandardTonmodus : Benutzerdef.Sleep-Timer : AusSRS TS XT : AusEnergiesparmod. : Aus PIP Autom. Einstellung Navig. Eingabe BeendenExtras Book-��.indb30 2008-03-03¿ÀÈÄ5:50:36Deutsch - 31 Was ist Anynet

Anynet+ ist ein AV Netzwerksystem, mit dem die Benutzer alle angeschlossenen AV-Geräte

durch das Menüsystem von Anynet+ mittels einer einheitlichen und benutzerfreundlichen AV-

Benutzerschnittstelle steuern können, wenn diese AV-Geräte von Samsung Electronics in einem

Netzwerk miteinander verbunden sind.

Anschließen von Anynet

Das Anynet+-System unterstützt nur AV-Geräte, die ihrerseits Anynet+-fähig sind.

Prüfen Sie, ob das AV-Gerät, das Sie an den Fernseher anschließen möchten, eine Anynet+-

Kennzeichnung aufweist.

Direkter Anschluss an das Fernsehgerät

Verbinden Sie einen der

Anschlüsse [HDMI 1], [HDMI

2] oder [HDMI 3] am Gerät mit

dem HDMI OUT-Anschluss am

entsprechenden Anynet+-Gerät.

Verwenden Sie hierfür das

Anschluss an das Heimkinosystem

1. Verbinden Sie einen der

Anschlüsse [HDMI 1],

[HDMI 2] oder [HDMI 3]

am Gerät mit dem HDMI OUT-Anschluss am

entsprechenden Anynet+-

Gerät. Verwenden Sie

hierfür das HDMI-Kabel.

2. Verbinden Sie den

HDMI IN-Anschluss des

Heimkinosystems mit dem

HDMI OUT-Anschluss des

entsprechenden Anynet+-

Geräts. Verwenden Sie

hierfür das HDMI-Kabel.

Schließen Sie nur einen Receiver an.

Sie können Anynet+-Geräte mithilfe eines HDMI-Kabels verbinden. Einige HDMI-Kabel unterstützen

möglicherweise keine Anynet+-Funktionen.

Schließen Sie alle Videokabel an das Fernsehgerät an. Anynet+ arbeitet, wenn das AV-Gerät, das Anynet+

unterstützt, im Standby-Modus oder angeschaltet ist.

Anynet+ unterstützt maximal 8 AV-Geräte.

Einrichten von Anynet

Die folgenden Einstellungen für Anynet+ sind verfügbar.

Verwenden der Anynet+-Funktionen

1. Drücken Sie die Taste TOOLS.

Drücken Sie die Taste

ENTER , um “Anynet+ (HDMI-CEC)”

Drücken Sie die Taste ▲ oder ▼, um “Einstellungen”

auszuwählen, und drücken Sie dann die Taste ENTER .

2. Drücken Sie die Taste ENTER , um “Anynet+ (HDMI-CEC)”

auszuwählen, und drücken Sie dann die Taste ENTER .

3. Wählen Sie durch Drücken der Tasten ▲ oder ▼ die Option

“Ein”, und drücken Sie dann die Taste ENTER .

Die Funktion für “Anynet+ (HDMI-CEC)” wird aktiviert.

Wenn Sie “Aus” wählen, wird “Anynet+ (HDMI-CEC)”

Wenn die “Anynet+ (HDMI-CEC)”-Funktion deaktiviert wird,

werden auch alle Vorgänge in Verbindung mit Anynet+

Automatisches Abschalten von Anynet+-Geräten durch Abschalten des Fernsehgeräts

Drücken Sie die Taste ▲ oder ▼, um “Autom. Ausschalten”

auszuwählen, und drücken Sie dann die Taste ENTER .

2. Wählen Sie mit der Taste ▲ oder ▼ die Option “Ja” aus, und

drücken Sie dann die Taste ENTER .

Die Funktion zum automatischen Ausschalten wird

Wenn Sie “Nein” wählen, wird die Funktion zum

automatischen Ausschalten deaktiviert.

Zum Beenden drücken Sie die Taste

Damit Sie Anynet+ verwenden können, muss die

Geräteauswahl der Fernbedienung auf TV eingestellt sein.

Wenn Sie die automatische Abschaltung auf Nein setzen,

werden auch die angeschlossenen externen Geräte

ausgeschaltet, wenn Sie das Fernsehgerät ausschalten.

Wenn das Gerät jedoch gerade aufnimmt, darf es nicht

abgeschaltet werden.

➣ EinstellungenAnynet+ (HDMI-CEC) : OffAutom. Ausschalten : OffGerätesuche Aus

Ein Navig. Eingabe ZurückEinstellungenAnynet+ (HDMI-CEC) : EinAutom. Ausschalten : OffGerätesuche Nein

Ja Navig. Eingabe ZurückFernsehen Gerät auswählen Aufnehmen menü im Gerät Gerätebetrieb Empfänger :Aus Einstellungen TV P9Navig. EingabeZurückAnynet+ (HDMI-CEC)Bildmodus : StandardTonmodus : Benutzerdef.Sleep-Timer : AusSRS TS XT : AusEnergiesparmod. : AusDual l-ll : Mono Navig. Eingabe BeendenExtras Book-��.indb32 2008-03-03¿ÀÈÄ5:50:38Deutsch - 33

-Geräten und Umschalten zwischen diesen Geräten

1. Drücken Sie die Taste TOOLS.

Drücken Sie die Taste

ENTER , um “Anynet+ (HDMI-CEC)”

2. Drücken Sie die Taste ▲ oder ▼, um "Gerät auswählen"

auszuwählen, und drücken Sie dann die ENTER -Taste.

3. Wählen Sie ein bestimmtes Gerät durch Drücken der Tasten

▲ oder ▼, und drücken Sie dann die ENTER -Taste. Das

System wechselt zum ausgewählten Gerät.

4. Wenn Sie das gewünschte Gerät nicht nden, drücken Sie

die Taste ▲ oder ▼, um “Einstellungen” auszuwählen, und

drücken Sie dann die

Drücken Sie die Tasten ▲ oder ▼, um "Gerätesuche"

auszuwählen, und drücken Sie dann die ENTER -Taste.

Die Meldung “Konfigurieren der Anynet +-Verbindung” wird

angezeigt. Wenn die Suche nach Geräten abgeschlossen

ist, werden die angeschlossenen Geräte im Anynet+-Menü

Das Umschalten zu den ausgewählten Geräten kann bis zu 2 Minuten dauern. Sie können diesen

Vorgang während des Umschaltens nicht abbrechen.

Die zum Suchen nach Geräten erforderliche Zeit hängt von der Anzahl der angeschlossenen Geräte

Wenn die Gerätesuche abgeschlossen ist, wird die Anzahl der gefundenen Geräte nicht angezeigt.

Zwar sucht das Fernsehgerät beim Anschalten mit der POWER automatisch nach Geräten, aber

Geräte, die bei angeschaltetem Fernsehgerät oder unter bestimmten Umständen angeschlossen

werden, erscheinen in der Geräteliste nicht. Wählen Sie deshalb das Menü “Gerätesuche”, um nach

Wenn Sie mit der Taste SOURCE eine externe Signalquelle eingestellt haben, können Sie die

Anynet+-Funktion nicht verwenden. Achten Sie darauf, immer nur mit der Taste

Anynet+-Gerät zu wechseln.

➣ EinstellungenAnynet+ (HDMI-CEC) : Ein  Auto Turn Off : Ja  Gerätesuche Navig. Eingabe ZurückFernsehen Gerät auswählen Aufnehmen menü im Gerät Gerätebetrieb Empfänger :Aus Einstellungen TV P9Navig. EingabeZurück Book-��.indb33 2008-03-03¿ÀÈÄ5:50:38Deutsch - 34

Der Inhalt des Anynet+-Menüs hängt vom Typ und Status der an das Fernsehgerät

angeschlossenen Anynet+-Geräte ab.

Anynet+-Menü Beschreibung

Fernsehen Wechselt vom Anynet+-Modus zum Fernsehmodus.

Gerät auswählen Ihr Fernsehgerät ist an das entsprechende Gerät angeschlossen.

Aufnehmen Startet ein Aufnahme. (Diese Menüption funktioniert nur bei aufnahmefähigen

Menü im Gerät Zeigt das Menü des angeschlossenen Geräts an.

Beispiel. Wenn ein DVD-Recorder angeschlossen ist, wird der Menütitel für

den DVD-Recorder angezeigt.

Zeigt das Menü für die Wiedergabesteuerung des angeschlossenen Geräts an.

Beispiel. Wenn ein DVD-Recorder angeschlossen ist, wird das Menü für die

Wiedergabesteuerung des DVD-Recorders angezeigt.

Empfänger Die Tonausgabe erfolgt über den Receiver.

Einstellungen Sie können die Umgebung für die Verwendung von Anynet+ einstellen.

Im Anynet+-Modus verfügbare Tasten der TV-Fernbedienung

Gerätetyp Betriebsstatus Verfügbare Tasten

Wenn nach dem Wechseln zum Gerät

das Menü des entsprechenden Geräts

auf dem Bildschirm angezeigt wird.

EXIT Nach dem Wechseln zum Gerät beim

Abspielen einer Datei

Nach dem Wechseln zum Gerät beim

Audiogerät Beim Aktivieren des Receivers

Die Anynet+-Funktionen können nur verwendet werden, wenn die Fernbedienung auf TV gestellt ist.

funktioniert nur im Aufnahmemodus.

Sie können Anynet+-Geräte nicht mit den Tasten an Ihrem Fernsehgerät bedienen. Sie können

Anynet+-Geräte nur mit der TV-Fernbedienung steuern.

Die TV-Fernbedienung funktioniert unter bestimmten Umständen nicht. Wählen Sie in diesem Fall

das Anynet+-Gerät nochmals aus.

Die Anynet+-Funktionen sind für Geräte anderer Hersteller nicht verfügbar.

Im Anynet+-Modus funktionieren die Farbtasten möglicherweise nicht ordnungsgemäß.

Die Funktionen der Tasten

, können je nach Gerät unterschiedlich sein.

Sie können Fernsehprogramme mit einem Recorder aufnehmen.

Die Aufnahme beginnt. Aber nur, wenn ein Anynet+-fähiges Aufnahmegerät angeschlossen ist.

Im Fernsehmodus wird das aktuelle Fernsehprogramm aufgenommen. Wenn Sie Bilder aus einer

anderen Signalquelle anzeigen, wird das Videosignal aus dieser Quelle aufgenommen.

Sie können das Signal der jeweiligen Quelle aufnehmen. Wählen Sie hierzu “Aufnehmen”, nachdem

TOOLS-Taste gedrückt haben.

Überprüfen Sie vor der Aufnahme, ob der Antennenstecker ordnungsgemäß am Aufnahmegerät

Informationen zur Antennenverbindung mit dem Aufnahmegerät nden Sie im Benutzerhandbuch zur

Tonwiedergabe mit einem Receiver

Sie können die Tonwiedergabe über einen Receiver anstelle

des TV-Lautsprechers laufen lassen.

1. Drücken Sie die Taste TOOLS.Drücken Sie die Taste

ENTER , um “Anynet+ (HDMI-CEC)” auszuwählen.

Drücken Sie die Taste ▲ oder ▼, um “Empfänger”

auszuwählen, und drücken Sie dann die Taste ENTER .

2. Wählen Sie durch Drücken der Tasten ◄ oder ► die Option

“Ein”, und drücken Sie dann die Taste ENTER .

Sie können jetzt Ton mit dem Receiver wiedergeben.

3. Drücken Sie zum Beenden die Taste EXIT.

Wenn der Receiver angeschaltet ist, erfolgt die Tonwiedergabe

durch den 2-Kanal-Receiver.

Wenn der Receiver ausschließlich für ein Heimkinosystem bestimmt ist (also nur Audio unterstützt),

wird er in der Geräteliste möglicherweise nicht aufgeführt.

Bei Inhalten mit einem Urheberrechtsproblem erfolgt die Wiedergabe über den Receiver

möglicherweise nicht störungsfrei.

Wenn es zu einer Unterbrechung der Stromversorgung des Fernsehgeräts kommt, wenn

der “Empfänger” angeschaltet “Ein” ist (z. B. durch Herausziehen des Netzkabels oder einen

Stromausfall), ist möglicherweise “TV-Lautsprecher” aktiviert “Aus”, wenn Sie das Fernsehgerät

wieder anschalten. (siehe Seite 23)

➣ Fernsehen Gerät auswählen Aufnehmen Menü im Gerät Gerätebetrieb Empfänger :Aus Einstellungen TV P9Navig. EingabeZurück Book-��.indb35 2008-03-03¿ÀÈÄ5:50:39Deutsch - 36

Prüfen Sie Folgendes, bevor Sie sich an den Service wenden

Anynet+ funktioniert nicht.

■ Prüfen Sie, ob es sich um ein Anynet+-Gerät handelt. Das Anynet+-System

unterstützt nur Anynet+-fähige Geräte.

■ Schließen Sie nur einen Receiver an.

■ Prüfen Sie, ob das Netzkabel des Anynet+-Geräts richtig angeschlossen ist.

■ Prüfen Sie die Video/Audio/HDMI-Kabelverbindungen des Anynet+-Geräts.

■ Prüfen Sie, ob Anynet+ (HDMI-CEC) im Menü “Einstellungen” von Anynet+ auf

■ Überprüfen Sie, ob die Fernbedienung im TV-Modus arbeitet.

■ Prüfen Sie, ob es sich um eine ausschließelich für Anynet+ geeignete

Fernbedienung handelt.

■ Anynet+ funktioniert unter bestimmten Umständen nicht.

(Kanalsuche, Plug&Play usw.)

■ Stellen Sie nach dem Anschließen oder Entfernen des HDMI-Kabels sicher,

dass die Geräte wieder gesucht werden, oder starten Sie das TV-Gerät erneut.

■ Überprüfen Sie, ob die Funktion “Anynet+” des Anynet+-Geräts eingeschaltet

Ich möchte Anynet+ starten.

■ Prüfen Sie, ob das Anynet+-Gerät ordnungsgemäß an das Fernsehgerät

angeschlossen ist, und kontrollieren Sie zudem, ob Anynet+ (HDMI-CEC) im

Menü Anynet+ Setup (Einstellungen für Anynet+) aktiviert ist.

■ Drücken Sie die Taste TV auf der TV-Fernbedienung, um zu TV zu wechseln.

Drücken Sie dann die

TOOLS-Taste, um das Anynet+-Menü anzuzeigen und

die gewünschte Menüoption auszuwählen.

Ich möchte Anynet+ EXIT.

■ Wählen Sie im Anynet+-Menü die Option Fernsehen.

■ Drücken Sie die Taste SOURCE auf der TV-Fernbedienung, und wählen Sie ein

Gerät, bei dem es sich nicht um ein Anynet+-Gerät handelt.

■ Drücken Sie auf eine der Tasten P / , CH LIST, PRE-CH um in den TV-

Modus zu wechseln. (Beachten Sie, dass die Kanaltaste nur funktioniert, wenn

kein Anynet+-Gerät mit integriertem Tuner angeschlossen ist.)

Die Meldung “Verbinden

mit Anynet+-Gerät” wird

■ Sie können die Fernbedienung nicht verwenden, während Sie Anynet+

konfigurieren, oder in einen anderen Anzeigemodus wechseln.

■ Verwenden Sie die Fernbedienung, wenn das Konfigurieren von Anynet+ oder

das Ändern des Anzeigemodus abgeschlossen ist.

Keine Wiedergabe mit dem

Die Wiedergabefunktion kann nicht verwendet werden, wenn der Plug & Play-Vorgang läuft.

Das angeschlossene Gerät

wird nicht angezeigt.

■ Prüfen Sie, ob das Gerät die Anynet+-Funktionen unterstützt.

■ Vergewissern Sie sich, dass das HDMI-Kabel ordungsgemäß angeschlossen

■ Prüfen Sie, ob Anynet+ (HDMI-CEC) im Menü “Einstellungen” von Anynet+ auf

■ Suchen Sie nochmal nach Anynet+-Geräten

■ Sie können Anynet+-Geräte nur mithilfe eines HDMI-Kabels anschließen.

Einige HDMI-Kabel unterstützen möglicherweise keine Anynet+-Funktionen.

■ Wenn es durch eine Störung (z. B. Trennen des HDMI-Kabels, des Netzkabels

oder Stromausfall) zu einer Beendigung kommt, wiederholen Sie die

Das Fernsehprogramm kann

nicht aufgezeichnet werden.

Prüfen Sie, ob der Antennenstecker des Aufnahmegeräts ordnungsgemäß angeschlossen

Book-��.indb36 2008-03-03¿ÀÈÄ5:50:39Deutsch - 37 Videotext-Funktion

Die meisten Fernsehsender bieten Informationen per Videotext an. Auf der Videotext-Indexseite finden

Sie Verwendungshinweise zum Videotext. Darüber hinaus können Sie über die Tasten der Fernbedienung

nach Bedarf verschiedene Optionen einstellen.

Für die korrekte Anzeige von Videotextinformationen muss der Senderempfang einwandfrei sein. Andernfalls

können Informationen unvollständig sein oder einige Seiten nicht angezeigt werden.

Videotextanzeige beenden.

Drücken Sie diese Taste, um die Videotext-Indexseite

(Inhaltsverzeichnis) anzuzeigen.

Drücken Sie diese Taste, um Videotextseiten zu speichern.

Drücken Sie diese Taste, um Videotext in doppelt so großen Buchstaben

in der oberen Hälfte des Bildschirms anzuzeigen. Drücken Sie die Taste

erneut, um den Text in der unteren Hälfte des Bildschirms anzuzeigen.

Zum Ausblenden des Videotextes drücken Sie die Taste erneut.

5 (Verborgenen Inhalt einblenden)

Drücken Sie diese Taste, um verborgenen Text anzuzeigen (z. B.

Antworten bei Quizsendungen). Drücken Sie die Taste erneut, um den

Videotext auszublenden.

/ (Videotext anzeigen/Videotext und Fernsehsendung zugleich

Drücken Sie diese Taste, um den Videotextmodus zu aktivieren,

nachdem Sie einen Sender ausgewählt haben, der Videotext anbietet.

Drücken Sie die Taste zweimal, um die Videotextinformationen

gleichzeitig mit der aktuellen Sendung auf dem Bildschirm einzublenden.

Drücken Sie diese Taste, um den Videotextmodus auszuwählen

(LISTE/FLOF). Wenn Sie diese Taste im Modus LIST (Liste) drücken,

wird in den Listenspeichermodus umgeschaltet.Im Listenspeichermodus

können Sie mit der Taste Seite speichern Videotextseiten in einer Liste

1 (Untergeordnete Seite)

Drücken Sie diese Taste, um eine verfügbare untergeordnete Seite

2 (Nächste Seite anzeigen)

Drücken Sie diese Taste, um die nächste Videotextseite anzuzeigen.

3 (Vorherige Seite anzeigen)

Drücken Sie diese Taste, um die vorherige Videotextseite anzuzeigen.

Drücken Sie diese Taste, um bei einer angezeigten Seite, die mit weiteren, untergeordnete Seiten verknüpft

ist, das automatische Umblättern zu verhindern. Drücken Sie zum Fortfahren die Taste erneut.

Drücken Sie diese Taste, um beim Suchen nach einer Seite die Sendung anzuzeigen.

Farbtasten (rot/grün/gelb/blau)

Wenn der Sender das FASTEXT-System verwendet, sind die verschiedenen Themen auf den

Videotextseiten farbig gekennzeichnet und können mit den Farbtasten auf der Fernbedienung angewählt

werden. Drücken Sie die Farbtaste, die dem Thema entspricht, das Sie anzeigen möchten. Die Seite wird

mit anderen farbig markierten Informationen angezeigt, die auf dieselbe Art ausgewählt werden können.

Drücken Sie die entsprechende Farbtaste, um die vorherige oder nächste Seite anzuzeigen.

Sie können die Videotextseiten durch Drücken der Zifferntasten auf

der Fernbedienung wechseln.

2 Book-��.indb37 2008-03-03¿ÀÈÄ5:50:39Deutsch - 38

Die Videotextseiten sind in sechs Kategorien unterteilt:

Sportergebnisse Inhalt

A B C D E F Gewählte Seitennummer

Aktuelle Seitenzahl oder Suchhinweise

FASTEXT-Informationen

Videotextinformationen sind oft auf mehrere, aufeinander

folgende Seiten verteilt, die wie folgt aufgerufen werden

Eingeben der Seitennummer

  Auswahl eines Titels in einer Liste

  Auswahl einer farbigen Überschrift (FASTEXT-System)

Drücken Sie die Taste TV, um den Videotextmodus zu

Einstellung für Wandmontage (gesondert lieferbar)

Nachdem Sie die Wandhalterung montiert haben, können Sie die Position Ihres Fernsehgeräts

Drücken Sie auf der Fernbedienung die Taste ▲, ▼, ◄ oder ►.

Das Fenster zum Justieren der automatischen

Wandhalterung wird angezeigt

Wenn das Fenster zum Justieren der automatischen

Wandhalterung nicht angezeigt wird, nachdem Sie beim

Fernsehen auf eine der Richtungstasten gedrückt haben,

öffnen Sie dieses Fenster mithilfe des Menüs.

• Drücken Sie die Taste MENU, um das Menü anzuzeigen.

Drücken Sie die Taste ▲ oder ▼, um “Einstellungen”

auszuwählen, und drücken Sie dann die Taste

• Drücken Sie ▲ oder ▼ so oft, bis “Einstellung für

Wandmontage” erscheint, und drücken Sie dann die Taste

Abspeichern der Position

2. Stellen Sie mit den Tasten ▲,▼,◄ oder ► die gewünschte

Wenn Sie eine Pfeiltaste drücken, wenn das

Bildschirmmenü nicht auf dem Bildschirm angezeigt wird,

wird das Fenster zum Einstellen angezeigt.

Drücken Sie zum Zurücksetzen die Taste INFO. Wählen Sie

mit den Tasten ◄ oder ► “Yes” aus, und drücken Sie dann

ENTER . Diese Position wird als Standardwert

3. Drücken Sie die blaue Taste.

Drücken Sie auf die Tasten ▲ und ▼, um eine der

gespeicherten Positionen (Position1, Position2, Position3) mit

der aktuellen Position zu belegen.

Wenn Sie die aktuelle Position nicht speichern möchten,

drücken Sie auf die Taste

Wenn Sie einen Speicherplatz auswählen möchten, können

Sie die Farbtasten nicht verwenden.

4. Drücken Sie zum Speichern auf die Taste ENTER .

Wenn Sie Position1 wählen, wird die Meldung “Current

position saved as Position1” angezeigt.

5. Drücken Sie die Taste ENTER .

Die gespeicherte Position wird links im Bildschirmmenü angezeigt.

Rückseite des Fernsehgeräts Automatische Wandhalterung

SERVICE-Kabel (nicht im Lieferumfang)

TV EinstellungenPlug & Play Sprache : Deutsch Zeit Einstellung für Wandmontage Melodie : Aus Entertainment : Aus Energiesparmod. : Aus PIP  Navig. Eingabe Zurück SpeichernSpeichern Sie die Position.Position1Position2Position3 Einstellen Eingabe ZurückEinstellung für WandmontageEinstellen Speichern Center INFO Position 1 2 3

TOOLS Book-��.indb39 2008-03-03¿ÀÈÄ5:50:41Deutsch - 40

Einstellen einer gespeicherten Position

1. Führen Sie den 1. Schritt von “Öffnen des Menüs” aus.

2. Durch Drücken einer Farbtaste (Rot, Grün, Gelb) wird die

automatische Wandhalterung in die gespeicherte Position

Sie können die Wandhalterung in eine der 3

voreingestellten Positionen bringen. Drücken Sie hierzu auf

die rote (Position 1), grüne (Position 2) oder gelbe

Wenn Sie die Position verändern, nachdem Sie eine

gespeicherte Position eingestellt haben, wird die Anzeige

der Position geschlossen.

Einzelheiten zur Installation entnehmen Sie bitte dem zusammen mit der Wandhalterung gelieferten

Installationshandbuch.

Setzen Sie sich für die Installation des Geräts und zum Einbauen und Positionieren der

Wandhalterung mit einem Fachbetrieb in Verbindung.

Verwenden Sie dieses Installationshandbuch, wenn Sie die Wandhalterung an einer Wand

befestigen. Bei Installation auf anderen Trägermaterialien wenden Sie sich bitte an Ihren

Die automatische Wandhalterung funktioniert nicht, wenn Anynet+ aktiv ist.

Die Modelle 37 und 40 sind mit der alten elektrisch betriebenen Wandhalterung (WMN5090A*) nicht

Kensington-Schloss als Diebstahlsicherung (modellabhängig)

Ein Kensington-Schloss dient zur physischen Sicherung des Systems bei Verwendung in

öffentlichen Bereichen. Je nach Hersteller können Aussehen und Verriegelungsverfahren von

der Abbildung abweichen. Informationen zur richtigen Anwendung entnehmen Sie bitte der

Bedienungsanleitung des Kensington-Schlosses. Das Schloss muss separat erworben werden.

1. Führen Sie das Schloss in den

Kensington-Einschub am LCD-Fernsehgerät

ein (Abbildung 1), und drehen Sie es in die

Verriegelungsposition (Abbildung 2).

2. Schließen Sie das Kabel für das Kensington-

3. Befestigen Sie das Kensington-Schloss an einem

Tisch oder einem schweren stationären Objekt.

Die Position des Kensington-Schlosses ist

Fehlerbehebung: Vor der Kontaktaufnahme mit dem Kundendienst

Stellen Sie sicher, dass das Netzkabel an eine Steckdose angeschlossen

Stellen Sie sicher, dass Sie auf der Fernbedienung die Taste

Überprüfen Sie die Einstellungen für Kontrast und Helligkeit.

Überprüfen Sie die Lautstärke.

Normales Bild, aber kein Ton.

Überprüfen Sie die Lautstärke.

Überprüfen Sie, ob die Taste

MUTE auf der Fernbedienung gedrückt

Prüfen Sie, ob der “TV-Lautsprecher” eingeschaltet ist.

Der Bildschirm ist schwarz

und die Betriebsanzeige blinkt

Überprüfen Sie auf Ihrem Computer Stromversorgung und Signalkabel.

Das Fernsehgerät bendet sich im Energiesparmodus.

Bewegen Sie die Maus des Computers, oder drücken Sie eine Taste auf

Ändern Sie die Farbeinstellungen.

Stellen Sie sicher, dass die korrekte Fernsehnorm ausgewählt ist.

Ton- und Bildstörungen.

Suchen Sie das elektrische Gerät, das die Störungen am Fernsehgerät

verursacht, und stellen Sie es in einem größeren Abstand auf.

Schließen Sie das Fernsehgerät an eine andere Steckdose an.

Verzerrtes oder verschneites

Überprüfen Sie Ausrichtung, Standort und Anschlüsse der Antenne.

Interferenzen werden oft durch Zimmerantennen verursacht.

Fernbedienung funktioniert

Tauschen Sie die Batterien der Fernbedienung aus.

Reinigen Sie die Vorderseite der Fernbedienung (dort bendet sich der

Überprüfen Sie die Batteriekontakte.

Die Meldung “Signaalkabel

controleren.” wird angezeigt.

Stellen Sie sicher, dass das Signalkabel fest mit dem Computer oder der

Videoquelle verbunden ist.

Vergewissern Sie sich, dass der Computer bzw. die Videoquelle

unterstützter Modus” im PC-

Modus wird angezeigt.

Ermitteln Sie die maximale Auösung und Bildwiederholfrequenz der

Vergleichen Sie diese Werte mit den Angaben in der Tabelle zu den

Das beschädigte Bild wird

in der Ecke des Bildschirms

Wenn bei manchen externen Geräten “Nur Scan” gewählt ist, erscheint

das beschädigte Bild in der Ecke des Bildschirms. Dieses Symptom ist

auf das externe Gerät und nicht auf das Fernsehgerät zurückzuführen.

Die Meldung “Setzt alle

Einstellungen auf die

Standardwerte zurück” wird

Diese erscheint, wenn Sie die

EXIT-Taste eine Weile lang gedrückt

halten. Die Geräteeinstellungen werden auf die Werkseinstellungen

Das TFT-LCD-Panel enthält Unterpixel (3 133 440), wofür eine ausgefeilte Fertigungstechnologie

erforderlich ist. Allerdings können ein paar zu helle oder zu dunkle Pixel auf der Bildäche zu sehen sein.

Diese Pixelfehler haben keinen Einuss auf die Geräteleistung.

Book-��.indb41 2008-03-03¿ÀÈÄ5:50:41Deutsch - 42

Bildgröße (Diagonal)

Vertikal PC-Auösung

Umgebungsbedingungen

Luftfeuchtigkeit (bei Betrieb)

Luftfeuchtigkeit (Lagerung)

10 °C bis 40 °C (50 °F bis 104 °F)

10 % bis 80 %, nicht kondensierend

-20 °C bis 45 °C (-4 °F bis 113 °F)

5 % bis 95 %, nicht kondensierend

10 °C bis 40 °C (50 °F bis 104 °F)

10 % bis 80 %, nicht kondensierend

-20 °C bis 45 °C (-4 °F bis 113 °F)

5 % bis 95 %, nicht kondensierend

Bildgröße (Diagonal)

Vertikal PC-Auösung

Umgebungsbedingungen

Luftfeuchtigkeit (bei Betrieb)

Luftfeuchtigkeit (Lagerung)

10 °C bis 40 °C (50 °F bis 104 °F)

10 % bis 80 %, nicht kondensierend

-20 °C bis 45 °C (-4 °F bis 113 °F)

5 % bis 95 %, nicht kondensierend

Bildgröße (Diagonal)

Vertikal PC-Auösung

Umgebungsbedingungen

Luftfeuchtigkeit (bei Betrieb)

Luftfeuchtigkeit (Lagerung)

10 °C bis 40 °C (50 °F bis 104 °F)

10 % bis 80 %, nicht kondensierend

-20 °C bis 45 °C (-4 °F bis 113 °F)

5 % bis 95 %, nicht kondensierend

10 °C bis 40 °C (50 °F bis 104 °F)

10 % bis 80 %, nicht kondensierend

-20 °C bis 45 °C (-4 °F bis 113 °F)

5 % bis 95 %, nicht kondensierend

Bildgröße (Diagonal)

Vertikal PC-Auösung

Umgebungsbedingungen

Luftfeuchtigkeit (bei Betrieb)

Luftfeuchtigkeit (Lagerung)

10 °C bis 40 °C (50 °F bis 104 °F)

10 % bis 80 %, nicht kondensierend

-20 °C bis 45 °C (-4 °F bis 113 °F)

5 % bis 95 %, nicht kondensierend

Änderungen der technischen Daten und des Geräte-Designs vorbehalten.

Dies ist ein digitales Gerät der Klasse B.

Die technischen Daten zum Stromverbrauch und zur benötigten Netzspannung nden Sie auf dem

technische dienst inschakelt 41

Automatisch opslaan 

Automatisch opslaan 

Anynet+ unterstützt maximal 8 AV-Geräte.

Nízka“,“, „Stredná“,“, „Vysoká““ alebo „Automaticky“

ne doit pas être éliminé avec les autres déchets commerciaux.

Korrekte Entsorgung dieses Produkts (Elektromüll)

(Anzuwenden in den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten

Die Kennzeichnung auf dem Produkt bzw. auf der dazugehörigen Literatur gibt an, dass es nach seiner

Lebensdauer nicht zusammen mit dem normalen Haushaltsmüll entsorgt werden darf. Entsorgen Sie dieses

Gerät bitte getrennt von anderen Abfällen, um der Umwelt bzw. der menschlichen Gesundheit nicht durch

unkontrollierte Müllbeseitigung zu schaden. Recyceln Sie das Gerät, um die nachhaltige Wiederverwertung von

stofflichen Ressourcen zu fördern. Private Nutzer sollten den Händler, bei dem das Produkt gekauft wurde, oder

die zuständigen Behörden kontaktieren, um in Erfahrung zu bringen, wie sie das Gerät auf umweltfreundliche

Weise recyceln können. Gewerbliche Nutzer sollten sich an Ihren Lieferanten wenden und die Bedingungen

des Verkaufsvertrags konsultieren. Dieses Produkt darf nicht zusammen mit anderem Gewerbemüll entsorgt
