BEDIENUNGSANLEITUNG UE55D6100SP SAMSUNG

Weitere Informationen zur Verwendung des e-Manuals (S. 14)

Die Abbildungen und Illustrationen in thisem Handbuch dnen nur zur Information und konnen vom tatsächlichen Aussehen des Gerats abweichen. Änderungen an Ausführung und technischen Daten vorbehalten.

Hinweis zu Digitalfernsehen

1. Die Funktionalitäten für Digital TV (DVB) stehen nur in Ländern/Regionen zur Verfugung, in denen digitale terrestrische DVB-T-Signale (MPEG2 und MPEG4 AVC) gesendet werden oder in denen Sie Zugang zu einem kompatiblen Kabelfsemsehdienst mit DVB-C (MPEG2 und MPEG4 AAC) haben. Fragen Sie ihren örtlichen Handl, wenn Sie Informationen über die Verfugbarkeit von DVB-T oder DVB-C in ihrer Gegend benotigen.
2. DVB-T ist der Standard des europäischen DVB-Konsortiums für die terrestrische Versorgung mit digitalem Fernsehen, und DVB-C ist der Standard des Konsortiums für die Versorgung mit digitalem Kabelfemsehen. Allerdings werden manche Unterscheidungsmerkmale wie EPG (elektrische Programmzeitschrift), VOD (Video on Demand) usw. in dieser Spezifikation nicht berücksichtigt. Deshalb konnen sie zum jetzigen Zeitpunkt noch nicht eingesetzt werden.
3. Zwar hat diees Fernsehgerat die aktuellen Standards der DVB-T- und DVB-C-Spezifikationen [Version August 2008] ein, aber es kann nicht garantiert werden, dass die Kompatibilität mit zukünftigen digitalen terestrischen DVB-T und DBV-C-Signalen gewahrt bleibt.
4. In Abhängigkeit von den Ländern/Regionen, in denen these Fernsehgeräte eingesetzt wird, verlangen manche Kabelfernsehanbieter zusätzliche Gebühren für solch einen Dienst, und möglicherweise wird verlangt, dass Sie den Vertragsbedingungen des Unternehmens zustimmen.
5. Manche Digitalfernseh Funktionen sind in einigen Ländern oder Regionen möglicherweise nicht verfügbar, und bei DVB-C kann das Gerät möglicherweise mit manchen Kabelfernsehanbietern nicht störungsfrei zusammenarbeiten.
6. Für weitere Informationen setzen Sie sichitte mit dem Samsung-Kundendienstzentrum in Verbindung.

Empfangsqualitat des Fennsegerats kann durch Unterschiede bei den Sendeverfahren in verschieden Ländern beeintrachtigt werden. Kontrollieren Sie die Leistung des Fennsegerats bei ihrem ortlichen SAMSUNG-Handler oder wenden Sie sich an das Samsung-Callcenter um festzustellen, ob sie die Empfangsqualitat durch Ander der Fennseheinstellungen verbessern latent.

Warning bei Standbildern

Vermeiden Sie die Anzeige von Standbildern (wie z. B. JPEG-Bilddateien) oder Standbildelementen (wie z. B. Senderlogos, Panorama- oder 4:3-Bilder, Aktien- oder Laufschriften mit Nachrichten am unteren Bildschirmrand usw.) auf dem Bildschirm. Durch lang anhaltende Anzeige von Standbildem kann es zu Schattenbildern auf dem LED-Bildschirm kommt, wodurch die Bildqualität beeinträchtigt wird. Um die Gefahr dieser Effekt zu vermindern, befolgen Sieitte die nachfolgenden Empfehlungen:

Vermeiden Sie es, für lange Zeit denselben Fernsehsender anzuzeigen.

Versuchen Sie, Abbildungen immer als Vollbild anzuzeigen. Verwenden Sie das Bildformatmenü des Fernsehgeräts, um die Beste Anzeigemöglichkeit zu finden.
Reduzieren Sie die Helligkeits- und Kontrastwerte soweit wie möglich, um immer noch die gewünschte Bildqualität zu erreichen. Zu hohe Werte konnen das Ausbrennen beschleunigen.
- Verwenden Sie regelmäßige Funktionen Ihres Fennsegeräts, die dazu dieren, das Einbrennen von Bildern und das Ausbrennen des Bildschirms zu reduzieren. Weitere Informationen hierzu finden Sie im e-Manual.

Absichern des Aufstellbereichs

Halten Sie die erforderlichen Abstände zwischen dem Gerät und anderen Objekten (z.B. Wänden) ein, um eine ausreichende Lüftung sicherzustellen. Wenn Sie dies nicht tun, besteht die Gefahr, dass aufgrund eines Anstiegs der Temperatur im Innem des Geräts ein Brand ausbricht oder andere Probleme mit dem Gerät außtreten.

Sien Sie einen StandfuOder eine Wandhalterung einsetzen, verwenden Sie ausschlieBCh Teile von Samsung Electronics.
- Wenn Sie Teile eines anderen Herstellers verwenden, kann es zu Problemen mit dem Gerät oder zu Verletzungenkommen, weil das Gerät herunterfällt.
Das Aussehen kann sich je nach Gerät unterscheiden.
- Gehen Sie beim Anschlieben des Fernsehgeräts vorsichtig vor, da eine Teile warm werden konnen.

Aufstellen des Geräts mit dem Standfuß Installation des Geräts mit der Wandhalterung

Ordnungsgemäß Entsorgung these Geräts (Elektro- und Elektronik-Altgeräte)

Anwendbar in der Europäischen Union und anderen europäischen Staaten mit Systemen zur getrennten Sammlung von

Wertstoffen)

These Kennzeichnung auf dem Gerät, dem Zubehör oder der Dokumentation bedeutet, dass das Gerät sowie das elektronische Zubehör (z. B. Ladegerät, Headset, USB-Kabel) am Ende ihrer Lebensdauer nicht im normalen Hausmüll entsorgt werden dürfen. Entsorgen Sie diese Geräteitte getrennt von anderen Abfallen, um der Umwelt bzw. der menschlichen Gesundheit nicht durch unkontrollierte Müllbeseitigung zu schaden. Recyclcien Sie das Gerät, um die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fordern. Private Nutzer sollen den Handler, bei dem das Produkt gekauft wurde, oder die zuständigen Behörden kontaktieren, um in Erfahrung zu bringen, wie sie das Gerät auf umweltfreundliche Weise recyeln konnen. Gewerbliche Benutzer wenden sich an ihren Lieferanten und überprüften die Konditionen Ihres Kaufvertrags. Dieses Gerät und seine elektronischen Zubehörteile dürfen nicht zusammen mit anderen Gewerbemüll entsorgt werden.

Ordnungsgemäß Entsorgung der Batterien these Products

(Anzuwenden in den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Sammelsystem für Batterien)
Diee Kennnechnung auf der Batten, dem Handbuch oder der Verpackung bedeutet, dass die Batterie am Ende ihrer Lebensdauer nicht im normalen Hausmull entsorgt werden darf. Die Kennnechnung mit den chemischen Symbolen fur Hg, Cd oder Pb bedetutet, dass die Batterie Quecksilber, Kadmium oder Blei in Mengen enthalt, die die Grenzwerte der EU-Directive 2006/66 übersteigen. Wenn Batterien nicht ordnungsgemäß entsorgt werden, konnen diese Substanzen die Gesundheit von Menschen oder die Umwelt gefährden. Zum Schutz der natürlichen Ressourcen und zur Forderung der Wiederverwertung von Materialien trennen Sie die Batterien von anderen Müll und führen Sie sie Ihrem ortlichen Recyclingsystem zu.

Zubehor

Vergewissern Sie sich, dass im Lieferumfang des Fernsehgeräts folgende Komponenten enthalten sind. Falls irgendwelche Teile fehlen sollen den sie sichitte mit ihren Handler in Verbindung.

Färe und Form der Teile können sich je nach Modell unterschieden.

Kabel, die nicht zum Paketinhalt gehoren, konnen gesondert erworben werden.

Ashten Sie darauf, dass Sie beim Auspacken keine Zubehörteile übersehen, die durch Verpackungsmaterialien verdeckt werden.

VORSICHT: STEllen SIE DIE VERBINDUNG DAUERHAFT HER, DAMIT DAS NETZTEIL NICT VOM GERÄT GETRENNT WERDEN KANN

Fernbedienung und 2 Batterien Typ AAA)
Bedienungsanleitung

• Garantiekarte (nicht überall verfügbar) / Sicherheitseinweise
• Reinigungstuch
• Netzkabel

Haltering (4 Stk.) Standfuß mit Kabelhalter Cl-Kartenadapter

AV / Komponentenadapter Scart-Adapter

Verwaltungskosten werden abgerechnet, wenn:

(a) auf ihren Wunsch ein Ingenieur zu他们在 geschickt wird, und es liegt kein Defekt des Geräts vor (d.h. wenn Sie dieses Benutzerhandbuch nicht gelesen haben)
-(b) Sie das Gerät in eine Reparaturwerkstät bringen, und es liegt kein Defekt des Geräts vor (d.h. wenn Sie these Benutzerhandbuch nicht gelesen haben)

Der abgerechnete Betrag wird Ihnen mitgeteilt, ehe irgendwelche Arbeiten oder Kundenbesuche ausgefuhrt werden.

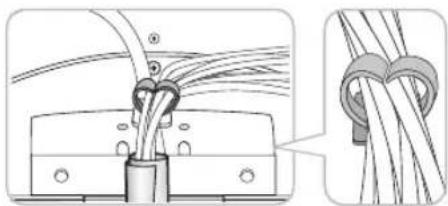

Montieren des Standfußes mit Kabelhalter

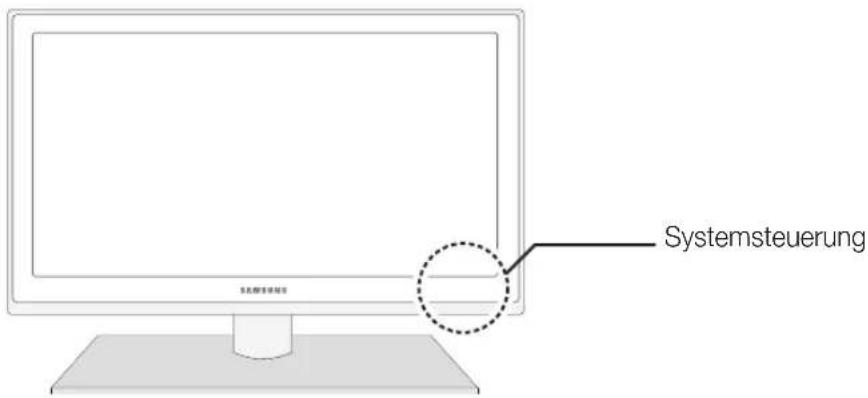

Bedienfeld

Ferm und Farbe des Gerats können sich je nach Modell unterscheiden.

Fernbedienungssensor Richten Sie die Fernbedienung auf diesen Sensor am Fernsehgerät.

Netzanzeige Beim Einschalten des Fernsehgeräts blinkt die Netzleuche kurz und erlischt anschließend. Im Standby-Modus leuchtet die Anzeige permanent.

SOURCE Umschalten zwischen allen verfügbaren Signalquellen. Im Bildschirmenu konnen Sie diese Taste wie die Eingabetaste ENTER auf der Fernbedienung verwenden.

MENU Hiermit zeigen Sie die Funktionen des Fernsehgeräts in einem Bildschirmmenü an.

Einstellen der Lautstärke. Im Bildschirmmen zu können Sie die -+Schaltflächen wie die Tasten und auf der Fernbedienung verwenden.

CH Wechseln des Senders. Im Bildschirmenu konnen Sie die CH -Schaltflächen wie die Tasten und auf der Fernbedienung verwenden.

(Ein/Aus) Ein- oder Ausschalten des Fernsehgeräts.

Standby-Modus

Der Standby-Modus ist nicht für länger Phasen der Abwesenheit gedacht (z. B. wenn Sie verreist sind). Eine klinne Menge Strom wird auch dann noch verbraucht, wenn das Gerät mit dem Netzschalter ausgeschaltet wurde. Es ist am besten, das Netzkabel aus der Steckdose zuziehen.

Fernbedienung

Das ist eine spezielle Fernbedienung für Personen mit eingeschränktem Sehvermögen. Die Netztaste sowie die Tasten zum Einstellen des Senders und der Lautstärke sind in Braille beschriftet.

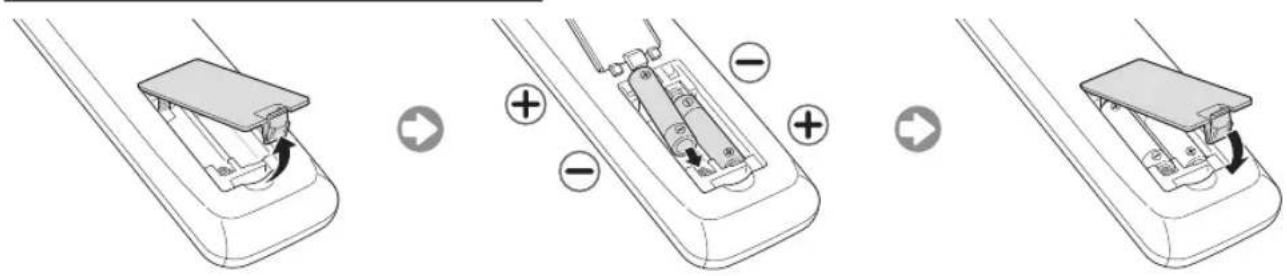

Einlagen von Batterien (Batteriegroße: AAA)

Ändern der Eingangsquelle

Quelle

Hiermit wahlen Sie, ob das Fernsehgerät mit einem Fernsehsignal versorgt wird oder an externe Signaleingänge wie z. B. DVD- / Blu-Ray-Player / Kabelreceiver / Satellitenreceiver (Set-Top Box) angeschlossen ist.

TV/Ext./PC/AV/Component/HDMI1/DVI/HDMI2/HDMI3/HDMI4/USB/AllShare

In Fenster Quelle werden die angeschlossenen Signalquellen hervorgehoben.

Est. und PC bleiben immer aktiviert.

Ifn die angeschlossenen externen Gerate nicht hervorgehoben werden, drucken Sie den roten Knopf. Das Fernsehgerat sicht nach angeschlossenen Geräten.

Name bearb.

Drücken Sie im Fenster Quelle die Taste TOOLS, um die gewündsten externen Eingangsquellen einzustellen.

■VCR / DVD / Kabelreceiver / Satellitenreceiver / PVR-Receiver / AV-Receiver / Spiele / Camcorder / PC / DVI PC / DVI-Geräte / TV / IPTV / Blu-ray / HD DVD / DMA: Vergeben Sie Namen für die an die Eingangsbuchsen angeschlossenen Geräte, um die Auswahl der Signalquelle zu vereinfachen.

Die optimale Kabelverbindung ist bei thisem Gerät gewährleistet, wenn Sie Kabel mit den nachfolgenden angegebenen Maßen verwenden.

Maximaler Durchmesser - 0,55 Zoll (14 mm)

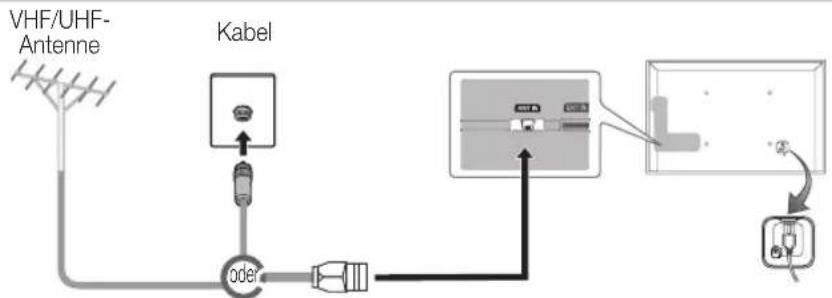

AnschlieBen an eine Antenne

Wenn das Fernsehgerät zum ersten Mal eingeschaltet wird, werden automatisch die Grundeinstellungen vorgenommen.

Vereinstellung: AnschlieBen ans Stromnetz und an die Fernsehantenne.

Beim Anschlieben von AV-Geräten an den HDMI IN 1(DVI)-Anschluss über ein HDMI/DVI-Kabel, müssen Sie unter Name bearer. den Modus DVI-Geräte des Fernsehgeräts aktivieren.

Favorit. bear.

Wahlen Sie im Fenster Quelle mit der Taste TOOLS die Option Favorit. bearb. bearer. Sie konnen Favoriten als externe Eingangsquelle festlegen.

Information

Sie können Detailinformationen zum ausgewählten externen Gerät anzeigen.

Aktual.

Wenn die externen Geräte nicht angezeigt werden, wahlen Sie im Fenster Quelle mit der Taste TOOLS die Option Aktual.. Suchen nach angeschlossenen Geräten.

Plug & Play (Anfangseinstellung)

Wenn das Fernsehgerät erstmals eingeschaltet wird, halten eine Reihe aufeinanderfolgender Abfrage beim Durchführung der Grundeinstellungen. Drücken Sie die Taste POWER. Plug & Play ist nur verfügbar, wenn die Eingangsquelle auf TV eingestellt ist.

Stellen Sie vor dem Einsatz des Fernsehgeräts sichere, dass das Antennenkabel angeschlossen ist (S. 6).

These Option kann je nach Land unterschied sein.

1	Auswähen der Sprache des Bildschirmmenüs	Drücken Sie die Taste ▲ oder ▼, und drücken Sie dann die Taste ENTER ☐. Wären Sie die gewünschte Sprache des Bildschirmmenüs (OSD) aus.
2	Konfigurieren des Netzwerks	Einrichten der Netzwerkverbindung. Drücken Sie zum Starten die Taste ENTER ☐. Wenn Sie ihre Netzwerkinformationen nicht kennen oder sie später einrichten möchten, wären Sie Überspr.. Wir empfehlen, dass Sie die Konfiguration der Netzwerkverbindung nun beenden und im e-Manual unter „Netzwerkmenü" nachschlagen, um die Konfigurationsanforderungen zu erfahren, und im Abschnitt zur Netzwerkverbindung in thism Handbuch (Seite 13) nachschlagen. Sie können die Netzwerkverbindung später mithilfe des Netzwerkmenü einrichten.
3	Software-Update Wahlen	Sie „Weiter", um die Software des Fernsehgeräts zu aktualisieren. Das Software-Update wird automatisch durchgeführt, wenn Ihr Fernsehgerät eine ältere Version verwendet. Wenn Sie das Update später durchführung möchten, wären Sie „Überspr“. Weitere Informationen finden Sie im e-Manual unter „Software-Update" (Voreinstellung → Unterstützung). Dies kann je nach Netzwerkstatus einige Zeit dauern.
4	Auswähen des Nutzungsmodus.	Wahren Sie durch Drücken der Tasten ▲ oder ▼ die Option Privatgebrauch und drücken Sie dann zweimal auf die Taste ENTER ☐. Wären Sie den Modus Privatgebrauch aus. Der Modus Shop-Demo ist für den Betrieb in Einzelhandelsgeschäften bestimmt.
5	Auswählen eines Landes	Drücken Sie die Taste ▲ oder ▲, und drücken Sie dann auf die Eingabetaste ENTER ☐. Wären Sie das gewünschte Land aus. Nachdem Sie im Menu Land das Land eingestellt haben, werden Sie bei manchen Modellen aufgefordert, die PIN-Nummer einzurichten. Die Ziffernkombination „0-0-0-0“)dürfen Sie als PIN-Nummer nicht eingeben. Diese Option kann je nach Land unterschiedlich sein.
6	Einstellen des Uhrmodus	Stellen Sie den Uhrmodus automatisch oder manuell ein.
7	Auswählen von Suchoptionen für die automatische Sendersuche	Drücken Sie die Taste ▲ oder ▼, und drücken Sie dann die Taste ENTER ☐. Sendertype für den Suchlauf auswählen. Wenn Sie den Antennentyp auf Kabel einsellen, können Sie den Sendern im nachsten Schritt einen Zahlwert (Senderfrequenzen) zuweisen. Weitere Informationen hierzu finding Sie unter Sender → Speichern von Sendern → Autom. Sendersuchlauf . Unterbrechen des Speichervorgangs zu einem beliebigen Zeitpunkt drücken Sie die Taste ENTER ☐.
8	Gute Fernsehunterhaltung!	Wenn Sie eine Sendung sehen möchten, wären Sie Schlieben. Wenn Sie die Möglichkeit von Smart Hub nutzen möchten, wären Sie Smart Hub. Smart Hub wird gestartet. Genauere Informationen finding Sie im e-Manual unter „Smart Hub".

So setzen Sie diese Funktion zurück:

Wahlen Sie System - Plug & Play (Anfangseinstellung). Geben Sie ihre vierstellige PIN ein. Die Standard-PIN lautet "0-0-0-0". Wenn Sie die PINändern möchten, verwenden Sie die Funktion PINändern.

Sie sollen den Plug & Play-Verfahren (MENU System) zuhause erneut durchfuhren, selbst wenn Sie es bereits im Geschäft durchgeführt haben.

Wenn Sie den PIN-Code vergessen haben, drücken Sie die Fernbedienungstasten in der angegebenen Reihenfolge, um die PIN auf 0 - 0 - 0 - 0^ zurückzusetzen: MUTE 8 2 4 POWER (Ein).

Verfügbare Geräte: Verfügbare Geräte: DVD, Blu-ray-Player, HD-Kabelreceiver, HD-Satellitenreceiver, Videorekorder

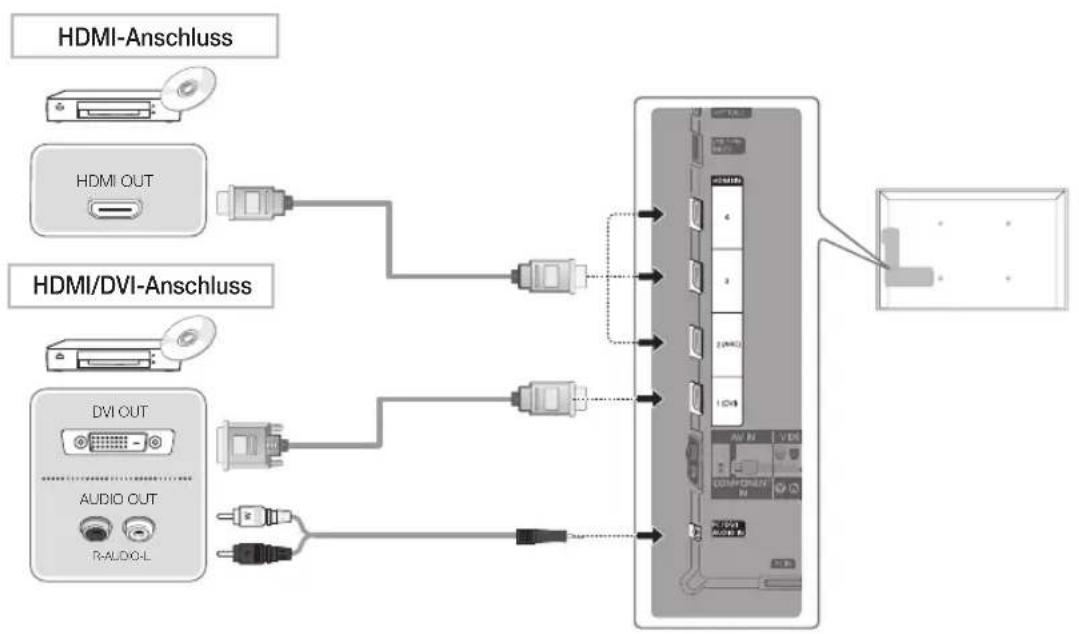

Mit Hilfe eines HDMI- oder HDMI/DVI-Kabels (bis zu 1080p)

HDMI IN 1(DVI), 2(ARC), 3, 4 / PC/DVI AUDIO IN

Für bessere Bild- und Tonqualität stellen Sie die Verbindung zu digitalen Geräten mit Hilfe eines HDMI-Kabels her.

HDMI-Kabel Unterstützung digitale Video- und Audiosignale, und Sie benötigen dann kein Audiokabel mehr.

• Um das Fernsehgerät mit einem digitalen Gerät zu verbinden, das keine HDMI-Ausgabe unterszt, verwenden Sie ein HDMI/DVI- und ein Audiokabel.

Das Bild wird möglichwerweise nicht normal (wenn überhaupt) angezeigt oder es erfolgt keine Tonausgabe, wenn ein externes Gerät an den Fernseher angeschlossen wird, das eine ältere HDMI-Version verwendet. Wenn solch ein Problem auftritt, erfragen Sie die HDMI-Version beim Hersteller des externen Geräts und bitten Sie, wenn veraltet, um ein Upgrade.

Verwenden Sie auf jeder Fall ein HDMI-Kabel mit einer Dicke von maximal 14 mm.

Achten Sie darauf, nur ein zertifiziertes HDMI-Kabel zu kaufen. Andernfalls kann es passieren, dass kein Bild angezeigt wird oder ein Verbindungsfehler auftritt.

Es wird ein einfaches Hochgeschwindigkeits-HDMI-Kabel oder eines mit Ethernet-Anschluss empfohlen. Dieses Gerät unterstützt die Netzwerkfungtion nicht über HDMI.

• Dieses Gerät Unterstützung die 3D- und ARC-Funktionen (ARC = Audio-Rückkanal) über das HDMI-Kabel. Beachten Sie, dass die ARC-Funktion nur vom HDMI IN 2(ARC)-Anschluss Unterstützung wird.

Mit der ARC-Funktion wurde digitale Audiosignale über den HDMI IN 2(ARC)-Anschluss ausgegeben. Sie kann nur aktiviert werden, wenn das Fernsehgerät an einen Audioreceiver angeschlossen ist, der die ARC-Funktion unterstützenzt.

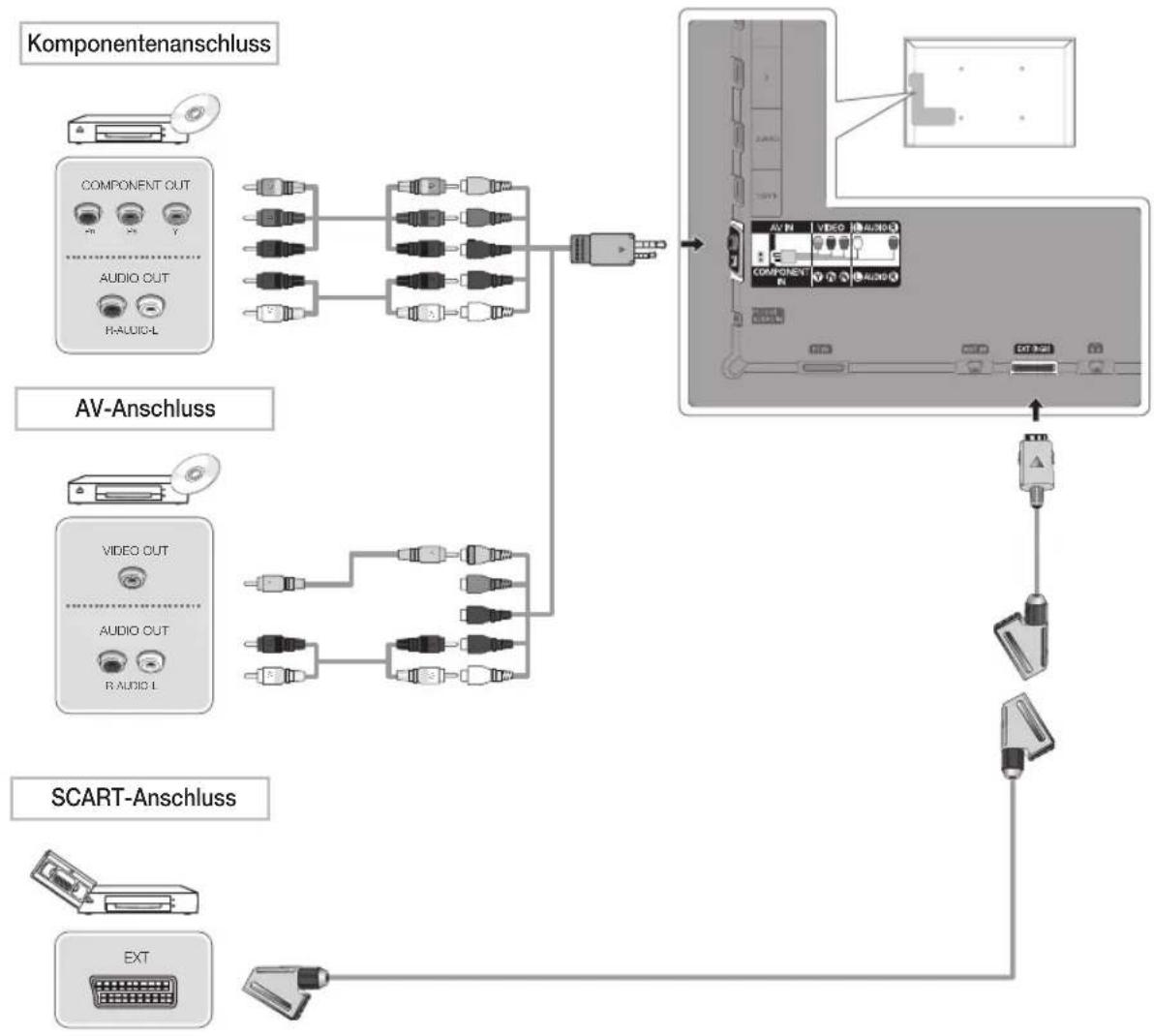

Mit Hilfe eines Komponentenkabels (bis 1080p) oder eines Audio/Video-Kabels (nur 480i) und eines Scartkabels

Im Modus Ext. Unterstützung DTV Out nur MPEG SD-Video und -Audio.
Bef Anschluss an AV INstimmt die Farbe des Anschlusses AV IN [VIDEO] (grün) nicht mit der des Videokabels (gelb) überein.
Um die Beste Bildqualität zu erhalten, wird eine Komponentenverbindung über den A/V-Anschluss empfohlen.

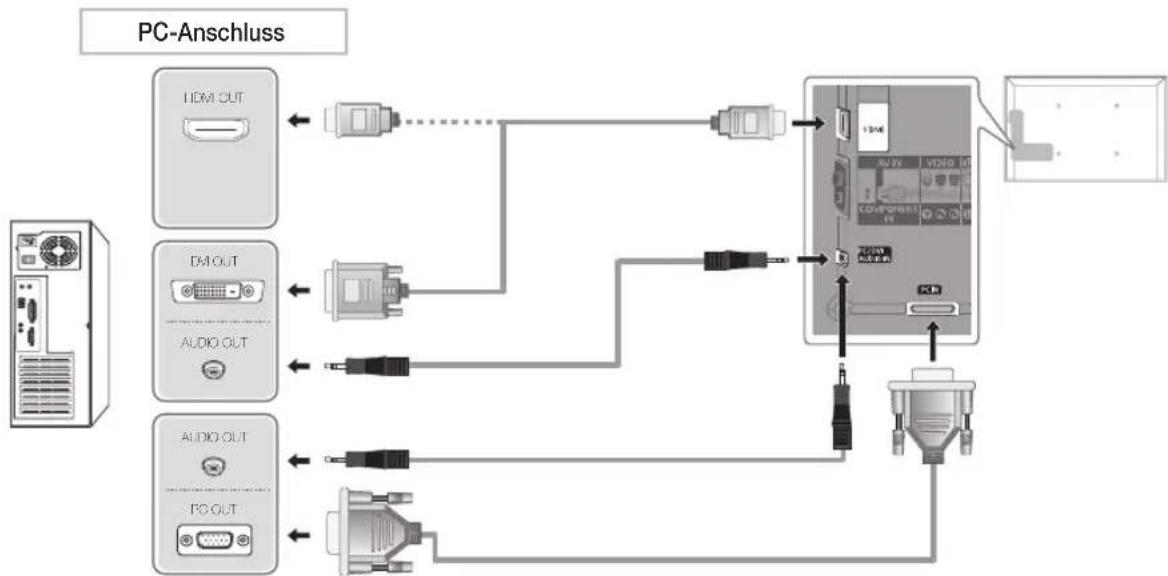

Mit Hilfe eines HDMI-, HDMI/DVI- oder D-Sub-Kabels

Der Anschluss über ein HDMI-Kabel wird je nach PC möglicherweise nicht Unterstützung.

Anzeigemodi (D-Sub- und HDMI/DVI-Eingang)

Die optimale Auflösung beträgt 1920 x 1080 bei 60 Hz.

Modus Auflösung Horizontalfrequency (kHz) Verticalfrequency (Hz) Pixelakt (MHz)
IBM	640 x 350	31,469	70,086	25,175	+/-
	720 x 400	31,469	70,087	28,322	-/+
MAC	640 x 480	35,000	66,667	30,240	-/-
	832 x 624	49,726	74,551	57,284	-/-
	1152 x 870	68,681	75,062	100,000	-/-
VESA DMT	640 x 480	31,469	59,940	25,175	-/-
	640 x 480	37,861	72,809	31,500	-/-
	640 x 480	37,500	75,000	31,500	-/-
	800 x 600	37,879	60,317	40,000	+/+
	800 x 600	48,077	72,188	50,000	+/+
	800 x 600	46,875	75,000	49,500	+/+
	1024 x 768	48,363	60,004	65,000	-/-
	1024 x 768	56,476	70,069	75,000	-/-
	1024 x 768	60,023	75,029	78,750	+/+
	1152 x 864	67,500	75,000	108,000	+/+
	1280 x 1024	63,981	60,020	108,000	+/+
	1280 x 1024	79,976	75,025	135,000	+/+
	1280 x 800	49,702	59,810	83,500	-/+
	1280 x 800	62,795	74,934	106,500	-/+
	1280 x 960	60,000	60,000	108,000	+/+
	1360 x 768	47,712	60,015	85,500	+/+
	1440 x 900	55,935	59,887	106,500	-/+
	1440 x 900	70,635	74,984	136,750	-/+
	1680 x 1050	65,290	59,954	146,250	-/+
VESA DMT / DTV CEA	1920 x 1080p 67,500 60,000 148,500 +/-

HINWEIS

• Bei Anschluss über ein HDMI/DVI-Kabel müssen Sie den HDMI IN 1(DVI)-Anschluss verwenden.
  -Das Zeilensprungverfahren wird nicht Unterstützung.
• Das Fernsehgerat Funktioniert möglicherweise nicht ordnungsgemäß, wenn kein Standardmodus ausgewählt wird.
• Separate- und Composite-Modus werden unterszt. SOG (Sync On Green) wird nicht unterszt.

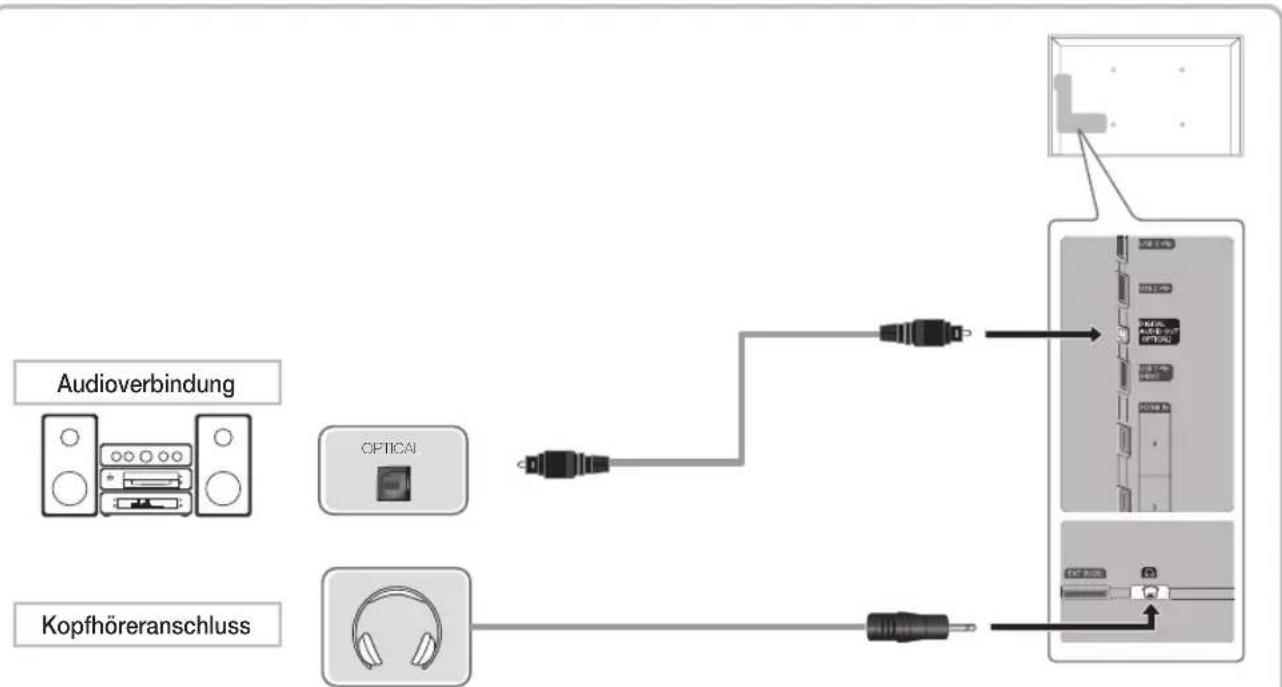

Mit Hilfe des optischen Anschlusses (digital) oder des Anschlusses für die Kopfhörer

Wenn ein Digital-Audiosystem mit dem DIGITAL AUDIO OUT (OPTICAL)-Anschluss verbunden ist, reduzieren Sie die Lautstärke von Fernsehgerät und System.

5.1-Kanalton ist möglich, wenn das Fernsehgerät an ein externes Gerät angeschlossen ist, das 5.1-Kanalton Unterstützung.

Wenn der Receiver (Heimkinosystem) angeschaltet ist, konnen Sie den Ton horen, der vom optischen Ausgang des Fernsehgeräts zur Verflügung gestellt wird. Wenn das Fernsehgerät ein (terrestrisches) DTV-Signal empfängt, überträgt das Fernsehgerät 5.1-Kanalton an den Receiver des Heimkinosystems. Wenn es sich bei der Signalquelle um eine digitale Komponente wie beispelsweise einen DVD-Player/Blu-Ray-Player/Kabel-/Satellitenreceiver (Set-Top-Box) handelt, der über HDMI an das Fernsehgerät angeschlossen ist, kann der Receiver des Heimkinosystems nur Zweikanalton wiedergeben. Wenn Sie 5.1-Kanalton wünschen, müssen Sie den digitalen Ausdioausgang am DVD-/Blu-Ray-Player / Kabel-/ Satellitenreceiver (Set-Top-Box) direkt an einen Versteller oder ein Heimkinosystem anschließen.

Kopfhörer: Sie können ihre Kopfhörer an den Kopfhörer-Ausgang Ihres Fernsehgeräts anschließen. Wenn Kopfhörer angeschlossen sind, ist die Tonwiedergabe über die eingebauten Lautsprecher ausgeschaltet.

Wenn Sie Kopfhörer an das Fernsehgerät anschließen, ist die Tonfunktion eingeschränkt.

Die Lautstärke der Kopfhörer und des Fernsehgeräts werden getrennt geregelt.

AnschlieBen an den COMMON INTERFACE-Steckplatz

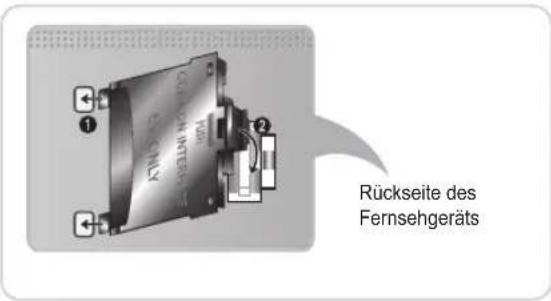

Befestigen des CI-Kartenadapters

Befestigen Sie den Adapter wie unter gezeigt.

Gehen Sie folgendermaßen vor, um den Cl-Kartenadapter anzuschlieben.

Wemempfehlen, den Adapter anzuschlieben, bevorsie die Wandhalterung befestigen oder die „Cl"-oder „Cl+“-Karte einstecken.

1. Setzen Sie die Cl-Karte in die beiden Bohrungen am Gerät ein.

Suchen Sie die beiden Bohrungen auf der

Rückseite des Fernsehgeräts. Die Bohrungen

befinden sich geben dem COMMON INTERFACE-Anschluss.

1. Schlieben Sie den CI-Kartenadapter an den COMMON INTERFACE-Anschluss des Geräts an 2.

2. Stecken Sie die „Cl“- oder „Cl+“-Karte ein.

Wir empfehlen, die CI-Karte einzustecken, bevor Sie das Fernsehgerät an der Wand befestigen. Es könnte schwierig sein, sie erst nach der Montage einzustecken.

Stecken Sie die Karte ein, nachdem Sie den Cl-Kartenadapter am Fernsehgerät befestigt haben.

Es ist schwierig, das Modul zu befestigen, wenn Sie die Karte bereits eingesteckt haben.

Verwendend der „Cl“- oder „Cl+“-Karte

Um Bezahlsender zu sehen, müssen Sie eine „Cl“ oder „Cl+“-Karte einsetzen.

• Wenn Sie keine „Cl“ oder „Cl+“-Karte einsetzen, wird bei einigen Kanälen die Meldung „Gestörtes Signal“ angezeigt.
  Die Verbindungsinformationen mit Telefonnummer, Kennung der „Cl“ oder „Cl+“-Karte, Hostkennung und anderen Angaben wird nach ungebahr 2 bis 3 Minuten angezeigt. Wenn eine Fehlermeldung angezeigt wird, wenden Sie sichitte an ihren Dienstanbieter.
• Wenn die Kanalinformationskonfiguration abgeschlossen ist, wird die Meldung „Udating Completed" Aktualisierung abgeschlossen) angezeigt. Dies bedeutet, dass die Kanalliste aktualisiert ist.

HINWEIS

Sie konnen die Cl^ oder Cl + " -Karte bei einem der ortlichen Kabelnetzbetreiber erwerben.

Ziehen Sie die „Cl“- oder „Cl+“-Karte vorsichtig mit den Händen hers aus. Sie konnte beim Herunterfallen ansonsten beschädigt werden.

Die Richtung, in der Sie die "Cl" oder "Cl+"-Karte einsetzen,müssen,ist auf der Karte markiert.

Die Position des COMMON INTERFACE-Steckplatzes ist modellabhängig.

"Cl" oder „Cl+“-Karten werden in einigen Ländern und Regionen nicht unterszt. Fragen Sie diesbezüglich ihren offiziellen Handler.

Wenden Sie sich bei Problemen an den Dienstanbieter.

• Setzen Sie eine „Cl“ oder „Cl+“-Karte ein, die für die aktuellen Antenneneinstellungen geeignet ist. Andernfalls ist das Bild gestört oder es fällt aus.

Netzwerkverbindung

Sie können Ihr Fernsehgerät über einen standardmäßigen WLAN-Router oder ein Modem mit ihrem LAN verbinden. Sie können den im Fernsehgerät eingebauten Samsung WLAN-Adapter verwenden, um die Verbindung zu einem Drahtlosnetzwerk herzustellen.

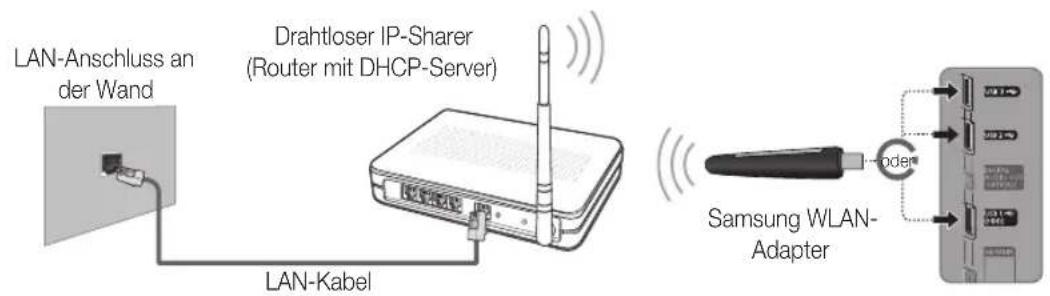

Netzwerkverbindung - Drahtlos

Sie können Ihr Fernsehgerät über einen standardmäßigen WLAN-Router oder ein Modem mit ihrem LAN verbinden. Um die Verbindung drahtlos herzustellen, müssen Sie einen Samsung WLAN-Adapter (WIS09ABGN, WIS09ABGN2, WIS10ABGN - separat erhältlich) entweder in den USB 1 (HDD) oder den USB 2-Anschluss auf der Rückseite des Fernsehgeräts stecken. Siehe nachfolgende Abbildung.

Der Samsung WLAN-Adapter unterstützt die Kommunikationsprotokolle IEEE 802,11a/b/g und n. Samsung empfehl, IEEE 802,11n zu verwenden. Wenn Sie Video über die IEEE 802,11b/g-Verbindung anzeigen, wird das Videobild möglicherweise nicht ohne Unterbrechungen angezeigt.

Die meisten Drahtlosnetzwerke verfügen über ein Sicherheitssystem, mit dem alle Geräte, die über einen Zugangspunkt (in der Regel ein drahtloser IP-Sharer) auf das Netzwerk zugreifen sollenen, einen verschlüsselten Sicherheitscode (den so genommen Zugriffsschlussl) übertragen müssen.

Wenn Sie im 802,11n-Modus Pure High-throughput (Greenfield) wahlen und als Verschlussungstyp ist für ihren Zugangspunkt WEP, TKIP oder TKIP-AES (WPS2Mixed) eingestellt, so unterstützt das Samsung-Fernsehgeräte eine Verbindung gemäß der Spezifikation für die neue Wi-Fi-Zertifizierung nicht.

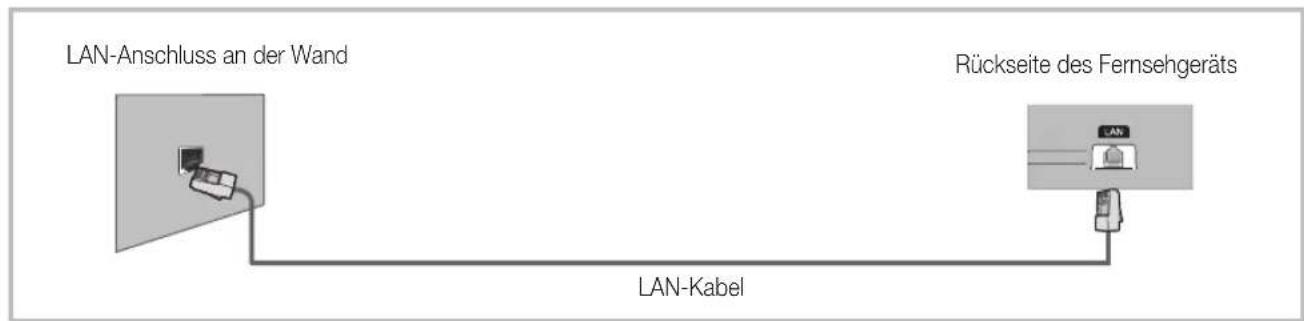

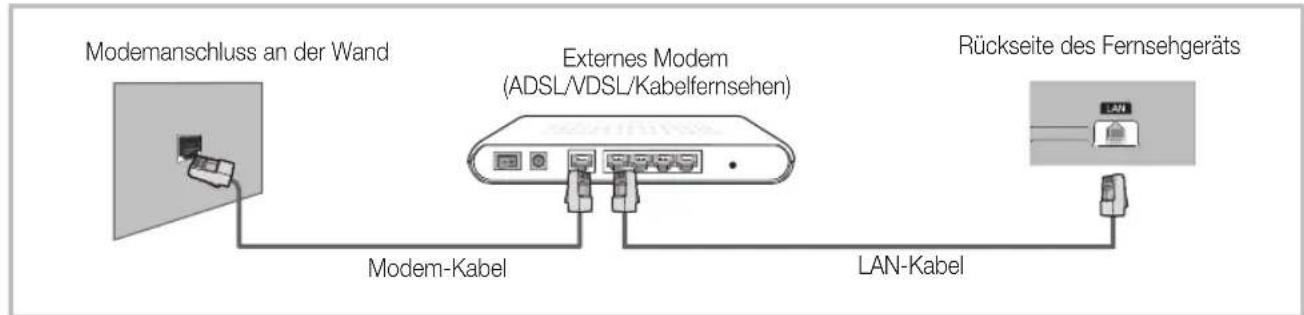

Netzwerkverbindung - Kabel

Je nach der Konfiguration Ihres Netzwerks konnen Sie Ihr Fernsehgerat auf zwei Arten über ein Kabel mit Imrem Netzwerk verbinden. Diese sind im Folgenden abgebildet:

Dese Option wird nicht understandszt, wenn die Netzwerkgeschwindigkeit weniger als 10 Mbit/s beträgt.

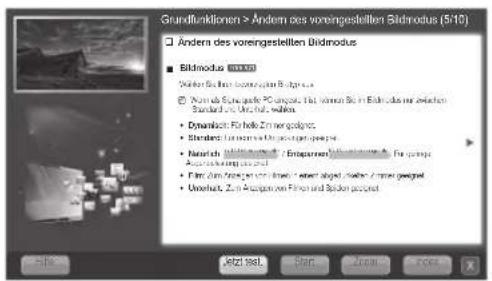

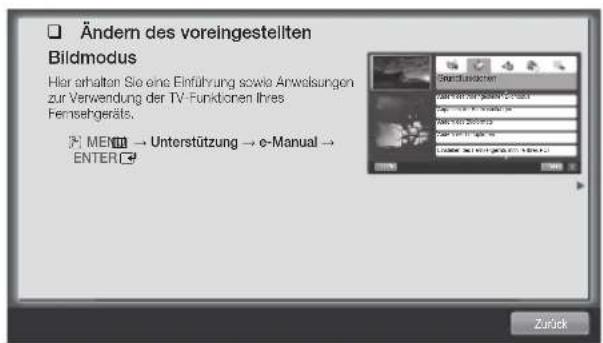

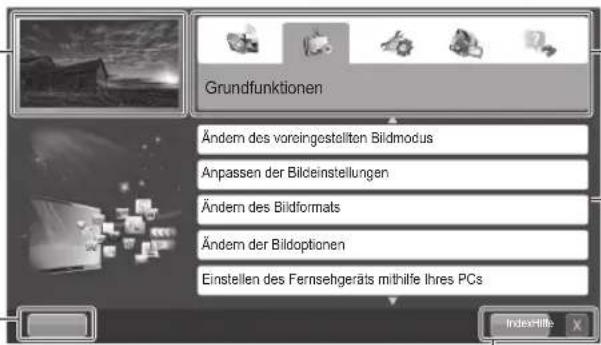

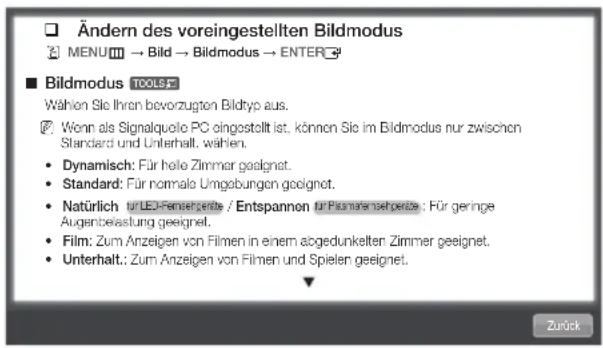

So zeigen Sie das e-Manual an

Hier erhalten Sie eine Einführung sowie Anweisungen zur Verwendung der TV-Funktionen Ihres Fernsehgeräts.

ENU Unterstutzung e-Manual ENTER

Brücken Sie die Taste E-MANUAL auf der Fernbedienung, um zum e-Manual zurückzukehren.

Wenn das Menu deaktiviert ist, können Sie die Funktion Jetzt test. nicht verwenden.

Bildschirmanzeige

Fernsehbildschirm: Anzeigen des Bilds der aktuellen Eingangsquelle.

Ändern Sie die Kategorie. Drucken Sie die Taste oder um die gewünschte Kategorie auszuwahlen.

Anzeigen der Untermenüleste Drucken Sie die Taste ENTER um das gewünschte Untermenu auszuwahlen.

Hilfe: Anzeigen der e-Manual-Anl. oder der Produktdemo. Drucken Sie die Taste ENTER

Index:Anzeigen des Index-Fensters. X:Schlieben des e-Manuals.

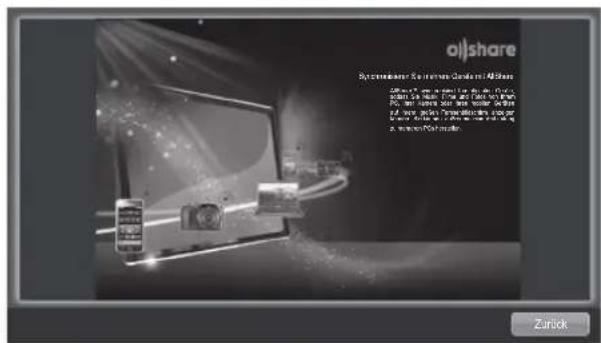

Verwendend der Hilfe

Klicken Sie auf die Schaltfläche Hilfe, um die e-Manual-Anleitung und die Produktdemo anzuzeigen.

Die e-Manual-Anleitung wird wie oben abgebildet angezeigt. Die Produktdemo wird wie oben abgebildet angezeigt.

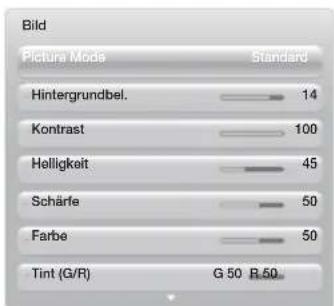

So wechseln Sie zwischen dem e-Manual und den entsprechenden Menus.

These Funktion steht in einigen Menü's nicht zur Verflugung.

Methode 1 Methode 2

1. Wahlen Sie beim Anzeigen des e-Manuals mit dem Cursor die Option Jetzt test., um die entsprechenden Menü auszuführen.

2. Drücken Sie die Taste E-MANUAL, um zum Fenster des e-Manuals zurückzukehren.

3. Wahlen Sie mit der Taste ENTER das Inhaltsfenster aus. Die Meldung „Möchten Sie dies ausführren?“ wird angezeigt. Wahlen Sie Ja aus, und drücken Sie die Taste ENTER. Das Bildschirmmenu wird angezeigt.

4. Drücken Sie die Taste E-MANUAL, um zum Fenster des e-Manuals zurückzukehren.

Anzeigen der Inhalte

Inhaltsfenster: Wenn Sie ein Untermenu auswahlen, konnen Sie die entsprechenden Inhalte anzeigen. Mit der Taste oderwc Sie zur vorherigen oder zur nachsten Seite.

Jetzt test.: Anzeigen der entsprechenden Menus.

Start: Wechseln zum Startfenster des e-Manuals.

Zoom: VergroBem des Fensters.

Index: Anzeigen des Index-Fensters.

Anzeigen der Inhalte

Wenn Sie das e-Manual anzeigen, können Sie mit der Option Zoom das Fenster vergroßern. Mit der Taste oder können Sie durch das vergroßerte Fenster blättern.

Zum vorherigen Menu zurückzukehren, drucken Sie die Taste RETURN.

So suchen Sie mithilfe der Indexseite nach einen Stichwort

These Funktion wird, je nach Sprache, möglicherweise nicht Unterstützung.

1. Wenn Sie nach einem Stichwort suchen möchten, wahren Sie mit der blauen Taste Index.
2. Wahlen Sie mit der Taste oder den Anfangsbuchstaben des gewünschten Stichworts aus, und drücken Sie dann die Taste ENTER.
3. Wahlen Sie mit der Taste ▲ oder ▼ das gewünschte Stichwort aus, und drücken Sie dann die Taste ENTER.
4. Sie können das Fenster der entsprechenden Anweisung im e-Manual anzeigen.
   Brücken Sie die Taste RETURN, um das Index-Fenster zu schreiben.

Anbringen der Wandhalterung

Anbringen der Wandhalterung

Mit der (separate erhältlichen) Wandhalterung konnen Sie das Fernsehgerat an einer Wand befestigen.

Detaillerte Informationen zum Montieren der Wandhalterung finden Sie in den Anweisungen, die im Lieferumfang der Wandhalterung enthalten sind. Lassen Sie sich beim Anbringen der Wandhalterung von einem Techniker halten.

Samsung Electronics haftet nicht für Schäden an Gerät oder Personen, wenn die Montage vom Kunden selbst durchgeführt wird.

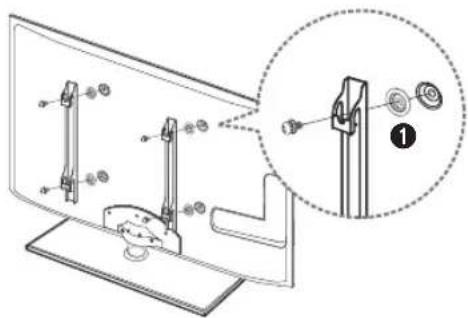

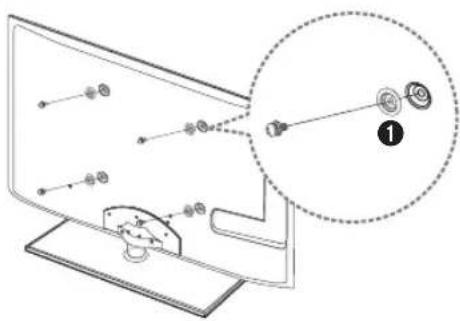

Vorbereiten fur den Einbau der Wandhalterung

Fall A. Anbringen der SAMSUNG-Wandhalterung

Fall B. Anbringen der Wandhalterung eines anderen Unternehmens

Beim Einbau einer Wandhalterung, verwenden Sie den Haltering 1.

Spezifikation (VESA) der Wandhalterung

Montieren Sie die Wandhalterung an einer soliden Wand, die senkrecht zum Boden liegt. Bei Installation auf anderen Trägermaterialien wenden Sie sichitte an ihren Fachhändler. Bei Montage an einer Decke oder schrägen Wand kann das Fernsehgerät herunterfallen und zu Verletzungen führen.

HINWEIS

Die Standardabmessungen der Wandhalterung finden Sie in der nachfolgenden Tabelle.

Beim Kauf unserer Wandhalterung erhalten Sie ein detailiertes Installationshandbuch sowie alle für die Montage erforderlichen Teile.

Verwenden Sie keine Schrauben, die nicht der VESA-Standardspezifikation für Schrauben entsprechen.

Verwenden Sie keine Schrauben, die länger sind als in der VESA-Standardspezifikation für Schrauben angegeben. Zu lange Schrauben können Schäden an den inneren Bauteilen des Fernsehgeräts verursachen.

Bei Wandhalterungen, die nicht der VESA-Standardspezifikation für Schrauben entsprechen, hängt die Länge der Schrauben von der Spezifikation der Wandhalterung ab.

Ziehen Sie die Schrauben nicht zu fest an, weil Sie auf diese Weise das Gerät beschädigten konnten oder weil das Gerät dadurch herunterfallen und damit Verletzungen verursachen konnte. Samsung haftet nicht bei derartigen Unfälle.

Samsung haftet nicht für Geräteschäden oder Verletzungen, wenn eine Wandhalterung verwendet wird, die nicht dem VESA-Standard entspricht oder nicht spezifiziert ist, oder wenn der Verbraucher die Installationsanleitung für das Produkt nicht befolgt.

Unser 55-Zoll-Modell entspricht nicht der VESA-Spezifikation. Verwenden Sie für diese Modelle deshalb unsen speziellen Wandmontagesatz.

Montieren Sie das Fernsehgerät nicht in einem Winkel von mehr als 15 Grad.

Produktfamilie Zoll		VESA-Spezifikation (A * B)	Standardschraube	Menge
LED-Fernseher	19~22 75	X 75	M4	400 X 400
	23~27 200	X 100
	32~40 200	X 200	M846~55 4
	60~65 600	X 400

Installieren Sie die Wandhalterung nicht bei eingeschalteten Fernsehgerät. Sie konnten damit einen Stromschlag erhalten und sich verletzen.

Fehlerbehebung

Bei Fragen zum Fernsehgerät schauen Sie zuerst in dieser Seite nach. Wenn keiner dieser Tipps zur Fehlerbehebung weiterhilft, wechseln Sie zur Website „www.samsung.com" und klichen Sie Dort auf „Support" oder wenden Sie sich an das in der Seite auf der letzten Seite angegebene Callicenter.

Probleme Lösungen und Erklarungen

Der Femscher kann nicht eingeschelt werden.	Vergewissem Sie sich, dass das Netzkabel sicher mit der Wandsteckdose und dem Femschgerät verbunden ist.Vergewissem Sie sich, dass die Netzsteckdose Strom liefert.Drücken Sie die Taste POWER am Femschgerät, um zu prüfen, ob die Fembedienung richtig Funktioniert. Wenn das Femschgerät angeht, lesen Sie den Abschnitt „Die Femsbedienung Funktioniert nicht" weiter unter.
Kein Bild/Video.	Überprüfen Sie die Kabelverbindungen. Unterbrennen Sie kurzzeitig alle Kabelverbindungen zwischen dem Femschgerät und den externen Geräten.Stellen Sie den Videausgang Ihres externen Geräts (Kabel-/Satellitenreceiver, DVD-/Blu-ray-Player usw.) so ein, dass er zur Verbindung mit dem Femschgerät passst. Zum Beispiel: Wenn der HDMI-Ausgang des externen Geräts verwendet wird, schreiben Sie es an den HDMI-Eingangs Ihres Femsehers an.Stellen Sie sicher, dass die angeschlossenen Geräte eingeschaltet sind.Vergewissem Sie sich, dass die richtige Signalquelle für den Femsher eingestellt ist. Rücken Sie dazu die Taste SOURCE auf der Femsbedienung.Schießen Sie das Netzkabel an, um das angeschlossene Gerät neu zu starten.
Die Femsbedienung funktioniert nicht.	Ersetzen Sie die Batterien der Femsbedienung, und achen Sie damit auf die richtige Polung (+/-).Reinigen Sie das Sendefeld der Femsbedienung.Versuchen Sie, die Femsbedienung von 1,5 bis 1,8 Meter Entfernung aus direkt auf das TV-Gerät zu richten.
Die Femsbedienung des Kabel-/Satellitenreceivers schaltet dasFernseherität nicht ein/aus oder regelt auch nicht die Lautstärke.	Programmieren Sie die Femsbedienung des Kabel-/Satellitenreceivers so, dass sie das Femschgerät anspricht. Den Code für SAMSUNG TV finden Sie in der Bedienungsanleitung für ihren Kabel-/Satellitenreceiver.

Der TFT-LED-Bildschirm enthalt Unterpixel. Hierfür ist eine ausgegebiete Fertigungstechnologie erforderlich ist. Allerdings konnen ein paar zu helle oder zu dunkle Pixel auf der Bildfläche zu sehen sein. Diese Pixelfehler haben keinen Einfluss auf die Geräteleistung.

Sollen den optimalen Zustand Ihres Fermsehgerats erhalten, indem Sie die aktuelle Firmware per USB von der Website (samsung.com Support Downloads) herunterlagen.

Lizenz

Listeder Funktionen

Hervorragende digitale Schnittstelle und Netzwerkverbindung: Mit dem eingebauten digitalen HDTV-Tuner können Sie unserschlusselte HDTV-Sendungen ohne zusätzlichen Kabel-/Satellitenreceiver empfangen.

3D

Mit dieser aufregenden neuen Funktion konnen Sie Inhalte räumlich anzeigen.

SMART HUB

Eine integrierte Sammelstelle für alle Inhalte

• Smart Hub hilft Ihnen bei der vielfälligen Auswahl Ihres Unterhaltungsprogramms.
• Dadurch können Sie Ihr Unterhaltung schnell und einfach über eine benutzerfreundliche Benutzeroberfläche steuern.
• Greifen Sie auf zahlreiche Anwendungen zu, die tätig ch neu hinzugeführst werden.
• Richten Sie ihre Fernsehgerät nach ihren Wünschen ein, indem Sie die Anwendungen gemäß ihren Vorlieben gruppieren und sortieren.

AllShareTM

AllShare™ verbindet Ihr Fernsehgerät und ihre Samsung-Mobiletelefone bzw. -Geräte über ein Netzwerk miteinander.

Anynet+ (HDMI-CEC)

Dabei handelt es sich um eine Funktion, mit der Sie alle angeschlossenen Samsung-Geräte, die Anynet+ Unterstützung, mit der Fernbedienung für Ihr Samsung-Fernsehgerät steuern können.

Lagerung und Wartung

Wenn Sie Aufkleber auf dem Bildschirm des Fernsehgerats anbringen, bleiben nach dem Entfernen Kleberrückstände zurück. Entfernen Sie diese, bevor Sie fernsehen.

Sprühen Sie kein Wasser oder Reinigungsmittel direkt auf das Gerät. Jege Flüssigkeit, die in das Gerät eindringt, kann zu einer Funktionstörung, einem Brand oder einem Stromschlag führen.

Reinigen Sie das Gerät mit einem weichen Tuch, das Sie vorher mit einer kleinen Menge Wasser anfeuchten.

Befestigen des Fernsehgeräts an der Wand

Achtung: Das Fernsehgerät kann hinfallen, wenn Sie daranziehen, es schieben oder darauf klettern. Stellen Sie insbesondere sicher, dass sich keine Kinder an das Gerät hängen oder es aus dem Gleichgewicht bringen. Anderenfalls konne das Gerät umkippen und zu schweren Verletzungen oder dem Tod führen. Beachten Sie alle Anweisungen der beigeführten Sicherheitshinweise. Noch mehr Stabilität und Sicherheit erreichen Sie, wenn Sie den Kippschutz installieren. Gehen Sie dazu folgendermaßen vor.

So verhindern Sie, dass das Fernsehgerät umkipipt

1. Stecken Sie die Schrauben durch die Halterungen und befestigen Sie sie fest an der Wand. Vergewissem Sie sich, dass die Schrauben gut halten.

Jenach Ausführung der Wand benötigen Sie zum Befestigen weiteres Material, wie z. B. Dübel.
Dadie benötigten Halterungen, Schrauben und das Band nicht zum Lieferumfang gehören, müssen Sie diese Teile gesondert erwerben.

1. Entfernen Sie die Schrauben in der Mitte auf der Rückseite des Fernsehgeräts. Setzen Sie diese Schrauben in die Halterungen ein, und befestigen Sie die Schrauben dann wieder am Fernsehgerät.

Die Schrauben werden möglicherweise nicht zusammen mit dem Gerät gefeliefert. Kaufen Sie in thisem Fall Schrauben entsprechend den folgenden Angaben.
Daten der Schrauben

Bei einem 19-27-Zoll-Gerät: M4

Bei einem 32-65-Zoll-Gerät: M8

1. Verbinden Sie die Halterungen an der Wand und die Halterung am Fernsehgerät mit einem festen Kabel miteinander, undziehen Sie es dann fest.

HINWEIS

Stellen Sie das Fernsehgerät in der Nähe der Wand auf, damit es nicht nach hinter denkpen kann.

Es ist noch sicherer, wenn die Halterungen an der Wand niedriger als die Halterungen am Fernsehgerät sind.

Losen Sie das Band, ehe Sie den Fernseher bewegen.

1. Kontrollieren Sie, ob alle Anschlüsse weiterhin fest verbunden sind. Prufen Sie regelmäßig die Verbindungen auf Zeichen von Ermüdung oder Versagen. Bei Zweifeln hinsichtlich der Sicherheit ihrer Halterungen wenden Sie sich an einen professionellen Installationsbetrieb.

Technische Daten
Anzeigeauflösung 1920 x 1080
Umgebung'sbedingungenBetriebstemperaturLuftfeuchtigkeit (bei Betrieb)Temperatur (Lagerung)Luftfeuchtigkeit (Lagerung)	10° C bis 40° C (50°F bis 104°F)10% bis 80%, nicht kondensierend-20°C bis 45°C (-4°F bis 113°F)5 % bis 95 %, nicht kondensierend
TV-System Analog: B/G, D/K, I (je nach eingestelltem Land)Digital: DVB-T/DVB-C
Fernsehnorm/Video system Analog: PAL, SECAM, NTSC-4.43, NTSC-3.58, PAL60Digital: MPEG-2 MP@ML, MPEG-4, H.264/AVC MP@L3, MP@L4.0, HP@L4.0
Audiosystem BG, DK, L, NICAM, MPEG1, DD, DD+, HEAAC
HDMI IN Video: 1080 24p, 1080p, 1080i, 720p, 576p, 576i, 480p, 480iAudio: 2-Kanal-Linear-PCM 32/41.1/48 kHz, 16/20/24 Bit.
Drehbarer Fuß (Links / Rechts)	20° ~ 20°
Modellname UE32D6100 / UE32D6120 UE37D6100 / UE37D6120 UE40D6100 / UE40D6120
Bildschirmgroße 32 Zoll 37 Zoll	40 Zoll
Ton(Ausgang) 10 W x 2
Abmessungen (BxTxH)GehäuseMit Fuß	745,8 x 29,9 x 443,4 mm745,8 x 240,0 x 503,8 mm	867,7 x 29,9 x 512,3 mm867,7 x 255,0 x 571,6 mm	933,0 x 29,9 x 548,8 mm933,0 x 255,0 x 608,2 mm
GewichtOhne FußMit Fuß	7,1 kg8,8 kg	9,1 kg11,7 kg	10,0 kg12,5 kg
Modellname UE46D6100 / UE46D6120UE55D6100 / UE55D6120
Bildschirmgroße	46 Zoll	55 Zoll
Ton(Ausgang)	10 W x 2	15 W x 2
Abmessungen (BxTxH)GehäuseMit Fuß	1068,4 x 29,9 x 625,2 mm1068,4 x 2750 x 683,6 mm	1258,8 x 29,9 x 731,7 mm1258,8 x 275,0 x 791,4 mm
GewichtOhne FußMit Fuß	12,7 kg16,9 kg	17,3 kg22,0 kg

Änderungen der technischen Daten und des Geräte-Designs vorbehalten.
Die technischen Daten zur benöttigen Netzspannung und zum Energieverbrauch finden Sie auf dem Etikett am Produkt.
Hiermit erklart Samsung, dass sich das Gerät LED TV in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschädigten Bestimmungen der Richtlinie 1999/5/EG befindet.
