MANUALE UTENTE UE46C9005 SAMSUNG

Le figure e le illustrazioni presenti in questo Manuale dell’utente sono fornite unicamente a titolo di riferimento e possono

differire da quelle del prodotto attuale. Le specifiche e il design del prodotto possono variare senza preavviso.

Avviso relativo alla trasmissione TV digitale

1. Le funzioni relative alla televisione digitale (DVB) sono disponibili solo nelle nazioni o nelle aree in cui viene trasmesso il segnale digitale terrestre DVB-T (MPEG2 e MPEG4 AVC) o laddove si

abbia accesso a un servizio TV via cavo compatibile DVB-C (MPEG2 e MPEG4 AAC). Verificare con il rivenditore locale la possibilitàdi ricevere segnali DVB-T o DVB-C.

2. DVB-T è lo standard del consorzio europeo DVB per la trasmissione della televisione digitale terrestre mentre DVB-C è lo standard per la trasmissione della televisione digitale via cavo. Tuttavia,

alcune funzioni quali EPG (Electronic Program Guide), VOD (Video on Demand) e altre non sono incluse in queste specifiche. Per questo motivo, al momento non sono disponibili.

3. Sebbene questo apparecchio TV soddisfi i più recenti standard DVB-T e DVB-C, aggiornati a [Agosto, 2008], la compatibilità con future trasmissioni digitali via cavo DVB-C e terrestri DVB-T

non può essere garantita.

4. In base al paese o all’area in cui si utilizza questo televisore, alcuni fornitori di trasmissioni TV via cavo potrebbero applicare una tariffa aggiuntiva per tali servizi e richiedere all’utente di accettare

i termini e le condizioni della loro offerta.

5. Alcune funzioni della trasmissione TV digitale potrebbero non essere disponibili in alcune nazioni o regioni e DVB-C potrebbe non funzionare correttamente con alcuni fornitori di servizi via cavo.

6. Per maggiori informazioni, contattare il locale centro assistenza clienti Samsung.

La qualità di ricezione del televisore può essere influenzata dai diversi metodi di trasmissione esistenti nei vari paesi. Verificare le prestazioni del televisore presso un Rivenditore

autorizzato SAMSUNG o presso un Call Centre Samsung per sapere se la qualità di ricezione può essere migliorata o meno riconfigurando le impostazioni dell’apparecchio.

Avvertenza per la visualizzazione di immagini fisse

Evitare la visualizzazione di immagini fisse (per es. file jpeg) o di elementi grafici fissi (come ad esempio il logo di un programma TV, il formato panorama o 4:3, la barra dei titoli di borsa

o delle notizie nella parte inferiore dello schermo). La visualizzazione continua di una immagine fissa può causare immagini residue sullo schermo LED e influenzare la qualità della

riproduzione. Per ridurre il rischio di tale effetto, seguire le raccomandazioni:

• Evitare la visualizzazione dello stesso canale televisivo per lunghi periodi di tempo.

• Visualizzare sempre le immagini a schermo pieno, usando il menu del formato immagini per impostarlo al valore più appropriato.

• Ridurre la luminosità e il contrasto al minimo necessario per ottenere la qualità visiva desiderata; valori troppo elevati possono accelerare il processo di bruciatura dello schermo.

• Usare frequentemente tutte le funzioni TV progettate per ridurre la ritenzione delle immagini e la bruciatura dello schermo. Per maggiori informazioni consultare l’apposita sezione

del manuale dell’utente.

Messa in sicurezza della posizione di installazione

Mantenere le distanze indicate tra il prodotto e gli altri elementi presenti (per esempio le pareti) per garantire un’adeguata ventilazione.

Il mancato rispetto di questa precauzione può comportare un incendio o un malfunzionamento provocato dall’aumento della temperatura interna del prodotto.

Se si usa un piedistallo o un sistema di montaggio a parete, utilizzare solo componenti forniti da Samsung Electronics.

L’uso di componenti di altri produttori può causare problemi di funzionamento del prodotto o lesioni provocate dalla caduta del prodotto.

L’aspetto del prodotto può differire in base al modello.

Installazione con piedistallo. Installazione con supporto a parete.

Corretto smaltimento del prodotto (rifiuti elettrici ed elettronici)

(Applicabile nell’Unione Europea e in altri paesi europei con sistema di raccolta differenziata)

Il marchio riportato sul prodotto, sugli accessori o sulla documentazione indica che il prodotto e i relativi accessori elettronici (quali

caricabatterie, cuffia e cavo USB) non devono essere smaltiti con altri rifiuti domestici al termine del ciclo di vita. Per evitare eventuali danni

all’ambiente o alla salute causati dall’inopportuno smaltimento dei rifiuti, si invita l’utente a separare il prodotto e i suddetti accessori da altri

tipi di rifiuti e di riciclarli in maniera responsabile per favorire il riutilizzo sostenibile delle risorse materiali. Gli utenti domestici sono invitati a

contattare il rivenditore presso il quale è stato acquistato il prodotto o l’ufficio locale preposto per tutte le informazioni relative alla raccolta

differenziata e al riciclaggio per questo tipo di materiali. Gli utenti aziendali sono invitati a contattare il proprio fornitore e verificare i termini e

le condizioni del contratto di acquisto. Questo prodotto e i relativi accessori elettronici non devono essere smaltiti unitamente ad altri rifiuti

Corretto smaltimento delle batterie del prodotto

(Applicabile nei paesi dell’Unione Europea e in altri paesi europei con sistemi di conferimento differenziato delle batterie.)

Il marchio riportato sulla batteria o sulla sua documentazione o confezione indica che le batterie di questo prodotto non devono essere

smaltite con altri rifiuti domestici al termine del ciclo di vita. Dove raffigurati, i simboli chimici Hg, Cd o Pb indicano che la batteria contiene

mercurio, cadmio o piombo in quantità superiori ai livelli di riferimento della direttiva UE 2006/66. Se le batterie non vengono smaltite

correttamente, queste sostanze possono causare danni alla salute umana o all’ambiente. Per proteggere le risorse naturali e favorire il

riutilizzo dei materiali, separare le batterie dagli altri tipi di rifiuti e riciclarle utilizzando il sistema di conferimento gratuito previsto nella propria

[UC9000]BN68-02820J-ZG.indb 2 2010-05-24 오후 8:11:023

ITALIANO Italiano Contenuti

5 Vista del Pannello di controllo

7 Vista del telecomando Touch Control

11 Plug & Play (Impostazione iniziale)

12 Collegare un dispositivo AV

14 Collegamento a un dispositivo audio

15 Cambiare la sorgente di ingresso

16 Pianificare la visione

27 Menu Impostazione

31 Collegamento a un PC

32 Connessione di rete

57 Assemblaggio dei cavi

57 Fissaggio del televisore alla parete

58 Risoluzione dei problemi

61 Adattatore LAN wireless incluso

Controllate il simbolo!

t Questa funzione è utilizzabile premendo il tasto TOOLS sul telecomando.Nota Tasto One-TouchTOOLS [UC9000]BN68-02820J-ZG.indb 3 2010-05-24 오후 8:11:034 Italiano Per iniziare

✎✎ Non✎estrarre✎direttamente✎le✎prese✎LAN✎e✎SCART. [[ ATTENZIONE:[INSERIRE[SALDAMENTE[PER[EVITARE[UNO[SCOLLEGAMENTO[ACCIDENTAL E[DALL’A P PARECC HIO✎y Istruzioni✎per✎l’utente ✎y Scheda✎di✎garanzia✎/✎Guida✎alla✎sicurezza✎✎(non✎disponibili✎in✎tutti✎i✎paesi) ✎y Panno✎per✎la✎pulizia✎y Velcro ✎y Adattatore✎SCART ✎y Adattatore✎LAN ✎y Adattatore✎ottico

✎y Adattatore✎PC ✎y Adattatore✎component✎ ✎y Adattatore✎AV ✎y Adattatore✎LAN✎wireless✎SamsungAdattatore✎USB✎y Per✎modello✎con✎piedistallo✎y Per✎modello✎con✎montaggio✎a✎parete(UE46C9000ZW,✎UE55C9000ZW,✎UE46C9080ZW,✎UE55C9080ZW)✎y Mini✎telecomando✎e✎batteria✎al✎litio✎✎y Fascetta✎fermacavo✎(4EA)(UE46C9000ZW,✎UE55C9000ZW,✎UE46C9080ZW,✎UE55C9080ZW)✎y Cavo✎di✎prolungaTouch[Control✎y Istruzioni✎per✎l’utente

VOL CH MUTE SOURCE✎y Telecomando✎Touch✎Control✎ ✎y Cavo ✎y Adattatore✎di✎alimentazione ✎y Batteria✎telecomando✎Touch✎Control ✎✎

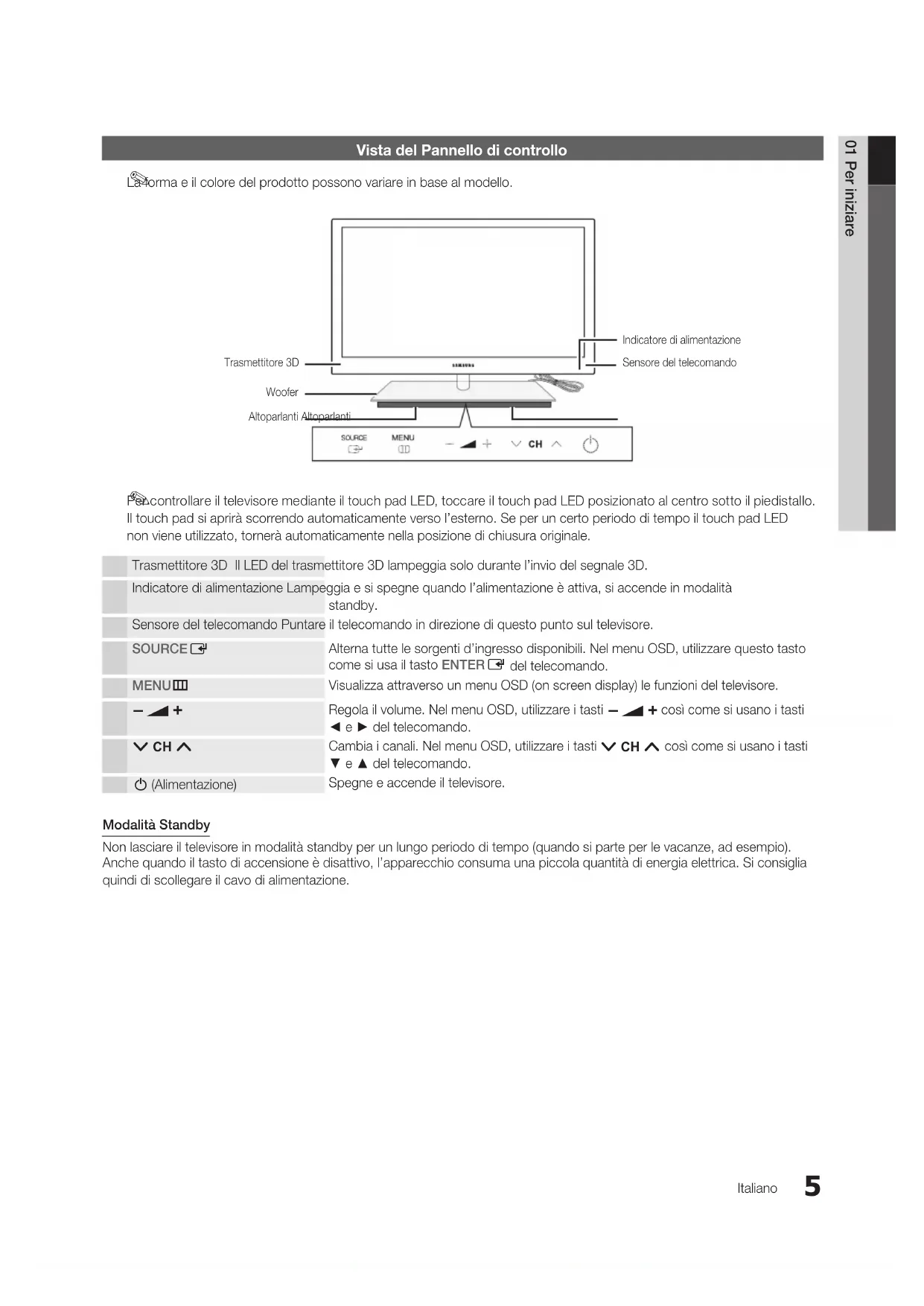

Vista del Pannello di controllo

La forma e il colore del prodotto possono variare in base al modello.

Indicatore di alimentazione

Sensore del telecomando

Altoparlanti Altoparlanti

Per controllare il televisore mediante il touch pad LED, toccare il touch pad LED posizionato al centro sotto il piedistallo.

Il touch pad si aprirà scorrendo automaticamente verso l’esterno. Se per un certo periodo di tempo il touch pad LED

non viene utilizzato, tornerà automaticamente nella posizione di chiusura originale.

Trasmettitore 3D Il LED del trasmettitore 3D lampeggia solo durante l’invio del segnale 3D.

Indicatore di alimentazione Lampeggia e si spegne quando l’alimentazione è attiva, si accende in modalità

Sensore del telecomando Puntare il telecomando in direzione di questo punto sul televisore.

SOURCE E Alterna tutte le sorgenti d’ingresso disponibili. Nel menu OSD, utilizzare questo tasto

come si usa il tasto ENTER E

Visualizza attraverso un menu OSD (on screen display) le funzioni del televisore.

Y Regola il volume. Nel menu OSD, utilizzare i tasti

così come si usano i tasti

◄ e ► del telecomando.

Cambia i canali. Nel menu OSD, utilizzare i tasti

così come si usano i tasti

Spegne e accende il televisore.

Non lasciare il televisore in modalità standby per un lungo periodo di tempo (quando si parte per le vacanze, ad esempio).

Anche quando il tasto di accensione è disattivo, l’apparecchio consuma una piccola quantità di energia elettrica. Si consiglia

quindi di scollegare il cavo di alimentazione.

[UC9000]BN68-02820J-ZG.indb 5 2010-05-24 오후 8:11:076

Per iniziare ItalianoMini telecomandoQuesto Mini telecomando semplificato consente di accendere e spegnere l’apparecchio, selezionare i canali e regolare il volume. ¦ Descrizione

✎ Questo speciale telecomando, progettato per aiutare chi ha problemi di vista, presenta punti in Braille sui tasti di selezione canali e del volume. ¦ Inserimento delle batterie 1. Ruotare il coperchio del vano batteria in senso antiorario per sbloccarlo e separarlo dall’unità.2. Inserire una batteria al litio da 3V con il + rivolto verso il fondo del coperchio del vano batteria.3. Riposizionare il coperchio del vano batteria, allinearlo alle scanalature laterali e ruotarlo in senso orario per bloccarlo. ✎ Se il telecomando non funziona, effettuare il seguente controllo: x Il televisore è acceso? x I poli - e + delle batterie sono invertiti? x Le batterie sono esauste? x Si è verificata una interruzione di corrente o il cavo di alimentazione è scollegato? x È presente una luce a fluorescenza speciale o un neon nelle vicinanze?Canale precedenteCanale successivoDiminuzione volumeAumento volumeTasto di alimentazione (On/Off)Trasmettitore IrDA ✎ Per utilizzare il mini telecomando, puntare il trasmettitore IrDA verso il televisore.

Power Spegne e accende il televisore.

MUTE Attiva o disattiva l'audio.

SOURCE Visualizza l'elenco delle sorgenti (TV, PC, ecc.) sullo schermo.

Volume Premere per regolare il volume.

Channel Premere per cambiare canale.

¦ Inserimento delle batterie

1. Far scorrere e aprire il coperchio

del vano batterie nella direzione

indicata dalla freccia.

2. Inserire le batterie con il logo

Samsung rivolto verso l'alto.

3. Far scorrere e chiudere il

coperchio del vano batterie nella

direzione indicata dalla freccia.

P MUTE SOURCE P MUTE SOURCE Coperchio del vano

Tasto di accensione TV Touch screen

¦ Visualizzazione schermata telecomando

Trascinare verso sinistra

Toccare il tasto Navigazione o Menu.

MEDIA.P: Visualizza Media Play (p. 39).

3D: Imposta la modalità 3D. (p. 22).

AD: Attiva/Disattiva la descrizione audio (p. 26).

Non disponibile in alcune nazioni.

CHLIST: Visualizza l’elenco canali sullo schermo

SRS: Seleziona la modalità SRS TruSurround

P.SIZE: Seleziona la dimensione dell’immagine

SUBT.: Visualizza i sottotitoli digitali (p. 28).

I-II DUAL: Per la selezione degli effetti audio

Seleziona alternativamente le modalità Teletext ON, Doppia, Mix o OFF.

Ritorna al canale precedente.

Premere i tasti numerici per accedere direttamente ai canali.

CONTENT: Visualizza la Vista contenuti, che include le opzioni Guida, Internet@TV, Media Play, AllShare

MENU: Visualizza gli OSD.

: Scelta rapida delle funzioni usate più frequentemente.

INFO : Visualizza le informazioni sullo schermo TV.

Tasti dei menu Elenco canali, Internet@TV, Media Play, ecc.

Usare questi tasti in modalità Media Play e Anynet+ (p. 39, 48).

(�: Controlla la registrazione nei registratori Samsung dotati della funzione Anynet+)

Seleziona le voci del menu OSD

e cambia i valori visualizzati sul

menu. KeyboardNavigationControl TV ServiziCONTENT MENU GUIDEKeyboardNavigationControl TV Servizi I-II DUAL Control TV ServiziKeyboardControl TV Servizi [UC9000]BN68-02820J-ZG.indb 8 2010-05-24 오후 8:11:099

¦ Configurazione del telecomando

E’ possibile impostare il telecomando con LCD da 3” in modo che controlli il televisore in tre modi diversi:

Come standard, telecomando a infrarossi (IR)

Come telecomando IR, il telecomando Touch Control LCD funziona esattamente come un normale telecomando a tasti, fatta

eccezione per il fatto che è necessario toccare le icone e i simboli visualizzati sul display LCD anziché premere fisicamente

i tasti del telecomando normale. L’uso del telecomando come telecomando IR non richiede ulteriori impostazioni rispetto ai

normali telecomandi e permette di accedere alle funzioni e alle caratteristiche del telecomando stesso.

Per distanze superiori, telecomando Wi-Fi

Per distanze superiori, in modalità Wi-Fi il telecomando Touch Control offre tutte le funzioni della modalità IR e, poiché utilizza le

microonde al posto dei segnali infrarossi, permette di controllare il televisore da distanze notevolmente superiori, perfino dietro

ostacoli come l’angolo di una stanza. Permette inoltre di accedere alla funzione Twin Display (Display doppio) che permette di

visualizzare sul display LCD del telecomando lo stesso programma o contenuto visualizzato sullo schermo TV. A causa della

lunga distanza, la modalità Wi-Fi richiede ulteriori impostazioni; eventualmente anche una nuova inizializzazione. Richiede

inoltre che l’adattatore LAN wireless Samsung (WIS09ABGN, WIS09ABGN2 o WIS10ABGN) sia collegato a una delle porte

In rete, telecomando Wi-Fi

Come telecomando Wi-Fi in rete, il telecomando Touch Control offre tutte le funzioni offerte dal normale telecomando IR, ma

opera a distanze superiori e permette l’accesso alla funzione Multimedia, che consente di ascoltare musica, guardare filmati

e immagini dal PC direttamente sullo schermo TV. E’ possibile inoltre scaricare gli aggiornamenti software del telecomando

Touch Control direttamente da Internet.

La modalità Wi-Fi da rete necessita di un’ulteriore configurazione. Inoltre, per utilizzare la modalità Wi-Fi da rete, è

necessaria una rete locale attiva e un router wireless. Richiede inoltre che l’adattatore LAN wireless Samsung (WIS09ABGN,

WIS09ABGN2 o WIS10ABGN) sia collegato a una delle porte USB del televisore. Per utilizzare la funzione Multimedia, è

necessario installare il programma PC Share Manager di Samsung sul PC. E’ possibile scaricare PC Share Manager dal sito

web http://www.samsung.com.

¦ Configurazione di rete

Per il telecomando con display da 3 pollici è possibile impostare una rete wireless.

Procedura per la connessione mediante PBC (WPS)

Se il router è dotato di un tasto PBC (WPS), seguire questi passaggi:

1. Collegare il televisore alla LAN.

2. Sulla schermata Servizi, toccare Impostaz. → Impostazioni telecomando.

4. Toccare PBC (WPS).

5. Se viene visualizzato il messaggio Premere il tasto PCB sull’access point entro 120 secondi., premere il tasto PBC sul

dispositivo per consentire la connessione.

Per maggiori informazioni, vedere il manuale di impostazione della rete wireless del dispositivo da collegare.

6. Se il dispositivo è collegato in modo corretto al televisore dopo l’avvio del conteggio visualizzato nella finestra, questa si

chiuderà automaticamente.

Se la connessione non riesce, riprovare dopo 2 minuti.

Collegamento alla rete

Per configurare la connessione wireless automaticamente, seguire questi passaggi:

1. Seguire i passaggi da 1 a 3 della “Procedura per la connessione mediante PBC (WPS)”.

Se la rete non appare in elenco, selezionare per aprire nuovamente l’elenco delle

2. Selezionare una rete e collegarsi ad essa utilizzando il metodo di crittografia (PIN, chiave di

sicurezza, ad-hoc, ecc.) impostato per la rete.

3. Al completamento della connessione di rete, selezionare Test per eseguire il test di rete.

Per l’IP automatico, l’AP definirà automaticamente i valori Indirizzo IP, Maschera

sottorete, Gateway e Server DNS.

Per l’IP manuale, è possibile selezionare Modifica e immettere direttamente i valori

Indirizzo IP, Maschera sottorete, Gateway e Server DNS.

Per maggiori informazioni sul telecomando Touch Control, leggere il manuale dell’utente del telecomando. Premere il tasto PBC sull’access point entro 120 secondi.Tempo residuo: 112 Stop

: <Anteprima> e <Display doppio> sono abilitate. Si noti che solo i canali Gratuiti sono disponibili per il <Anteprima>.

: <Anteprima> abilitata: Sono disponibili solo i canali Gratuiti.

: <Anteprima> abilitata. Sono disponibili canali Gratuiti / Criptati. : <Display doppio> abilitato.: Disabilitato. ✎

Uscita Scart: disabilitata quando viene emesso un segnale dal Touch Control.

Il display del telecomando Touch Control si bloccherà per qualche secondo durante il passaggio alla sorgente di

ingresso del televisore.

Qualora le condizioni della rete siano scarse comparirà il messaggio “Modo non supportato”. Verificare la connessione di rete e riprovare. ✎

<L’uso sul Touch Control delle funzioni <Display doppio> o <Anteprima> potrebbe essere limitato se una delle seguenti

funzioni o modalità risultano attive sul televisore:

Modalità PVR, Media Play, Internet@TV, AllShare, o PC. Collegamento all’antennaQuando il televisore viene acceso per la prima volta, le impostazioni di base vengono visualizzate automaticamente. ✎

Plug & Play (Impostazione iniziale)

Alla prima accensione del televisore, vengono visualizzate alcune schermate che aiutano l’utente a configurare le impostazioni

di base. Premere il tasto POWER P

. Plug & Play è disponibile solo quando sul televisore è impostata la sorgente Ingressi.

Per tornare al passaggio precedente, premere il tasto Rosso.

Accendere il televisore

y Accendere il telecomando Touch Control quindi

toccare OK sul display del telecomando.

La connessione wireless tra il televisore e il

telecomando Touch Control mediante adattatore

LAN wireless Samsung può richiedere un minuto di

y Collegare l'adattatore LAN wireless Samsung al televisore. E' possibile collegare

l'adattatore LAN wireless Samsung utilizzando uno dei metodi descritti a pagina 35.

y In caso contrario, ricollegare l'adattatore LAN wireless Samsung e riprovare.

Selezione della lingua

Premere il tasto ▲ o ▼, quindi premere ENTER E

Selezionare la lingua OSD (On Screen Display) desiderata.

Premere il tasto ◄ o ►, quindi premere ENTER E

y Selezionare la modalità Uso dom.. La modalità Demo Negozio è dedicata a un uso commerciale.

y Ripristinare le impostazioni dell’unità da Demo Negozio a Uso dom. (standard):

Premere il tasto Volume del televisore. Quando il menu Volume viene visualizzato a

schermo, tenere premuto il tasto MENU per 5 secondi.

Selezionare la nazione

Premere il tasto ▲ o ▼, quindi premere ENTER E

Selezionare la nazione appropriata.

Dopo aver selezionato il paese nel menu Nazione, alcuni modelli potrebbero

richiedere un’opzione aggiuntiva per l’impostazione del pin.

All’inserimento del codice PIN, 0-0-0-0 non è disponibile.

Premere il tasto ▲ o ▼, quindi premere ENTER E

Selezionare Antenna o Cavo.

Selezionare un canale

Premere il tasto ▲ o ▼, quindi premere ENTER E

Selezionare la sorgente del canale da memorizzare. Quando si imposta la sorgente antenna

su Cavo, viene visualizzata una procedura che consente di impostare un valore per la

ricerca dei canali digitali (frequenza del canale). Per ulteriori informazioni, vedere Canale →

Memoriz. automatica (p. 18).

in qualsiasi momento per interrompere il processo di

Impostare la Modalità

Impostare la Modalità orologio automaticamente o manualmente.

Premere ▲ o ▼ per selezionare Automatico, quindi premere ENTER E

Premere ▲ o ▼ per selezionare il fuso orario, quindi premere ENTER E

Visualizzare la Guida

alla connessione HD.

Viene quindi visualizzata la descrizione relativa al metodo di connessione che fornisce la

migliore qualitàdi visione HD.

Premere il tasto ENTER E

Per reimpostare questa funzione...

Selezionare Impostazione - Plug & Play (Impostazione iniziale) Digitare il PIN a quattro cifre. Il PIN preimpostato è “0-0-0-0”.

Per cambiare il codice PIN, utilizzare la funzione Cambia PIN.

[UC9000]BN68-02820J-ZG.indb 11 2010-05-24 오후 8:11:1112 Italiano Collegamenti

Collegare un dispositivo AV Uso di un cavo HDMI o HDMI/DVI: Connessione HD (fino a 1080p) Dispositivi disponibili: Lettore DVD, Blu-ray, ricevitore via cavo HD, ricevitore satellitare HD STB (Set-Top-Box), ricevitore via cavo, ricevitore satellitare WR DVI OUT R-AUDIO-L AUDIO OUTHDMI OUTBiancoRossoLettore DVD / Blu-ray Lettore DVD / Blu-ray ✎ HDMI IN 1(DVI), 2(ARC), 3, 4, PC/DVI AUDIO IN x Per una migliore qualità audio e immagine, effettuare il collegamento a un dispositivo digitale mediante un cavo HDMI. x I cavi HDMI supportano i segnali video e audio e non richiedono un canale audio. – Per collegare il televisore a un dispositivo digitale che non supporta una uscita HDMI, utilizzare cavi HDMI/DVI e audio. x Se viene collegato al televisore un dispositivo esterno che supporta una versione HDMI precedente, l’immagine a schermo potrebbe essere disturbata (o non essere visualizzata del tutto), oppure l’audio potrebbe non essere riprodotto. In questo caso, chiedere al produttore del dispositivo esterno informazioni sulla versione HDMI supportata e, se obsoleta, richiedere un aggiornamento. x Usare un cavo HDMI di max. 14 mm di spessore. x Acquistare un cavo HDMI certificato. In caso contrario, l’immagine potrebbe non apparire sullo schermo oppure potrebbe verificarsi un errore di connessione. x Si consiglia l’uso di un cavo base HDMI ad alta velocità o ethernet. Questo prodotto non supporta la funzione ethernet via HDMI. x Questo prodotto supporta le funzioni 3D e ARC (Audio Return Channel) attraverso cavo HDMI. Notare che la funzione ARC è supportata solo dalla porta HDMI IN 2(ARC). – Se Visualizz auto 3D è impostata su On, alcune funzioni quali Internet@TV non sono selezionabili. Per

renderle nuovamente disponibili, impostare Visualizz auto 3D o Modalità 3D su Off.

La funzione ARC consente l’uscita audio digitale attraverso la porta HDMI IN 2(ARC). Può essere attivata solo quando il televisore è collegato a un ricevitore audio in grado di supportare la funzione ARC. [UC9000]BN68-02820J-ZG.indb 12 2010-05-24 오후 8:11:1213

Usare un cavo Component (fino a 1080p) o Audio/Video (solo 480i) e un cavo Scart

Dispositivi disponibili: lettore DVD, Blu-ray, ricevitore via cavo, ricevitore satellitare STB, Videoregistratore

In modalità Est. l’uscita DTV supporta solo video e audio SD MPEG.

Per ottenere la migliore qualità delle immagini, si consiglia l’uso della connessione Component rispetto alla

RossoRosso BiancoBianco GialloRosso Blu Verde

[UC9000]BN68-02820J-ZG.indb 13 2010-05-24 오후 8:11:1314 Italiano Collegamenti

Collegamento a un dispositivo audio Uso di un collegamento ottico (digitale)Dispositivi disponibili: sistema audio digitale, amplificatore, DVD home theatre ✎ DIGITAL AUDIO OUT (OPTICAL) x

Quando un sistema audio digitale è collegato alla porta DIGITAL AUDIO OUT (OPTICAL), ridurre il volume sia del televisore sia del sistema. x L’audio 5,1 CH (canali) è disponibile quando il televisore è collegato a un dispositivo esterno che supporta lo standard 5,1 CH. x Quando il ricevitore (home theatre) è impostato su On, è possibile udire l’audio proveniente dall’uscita ottica del televisore. Quando il televisore visualizza un segnale DTV, invia l’audio a 5,1 canali al ricevitore Home Theater. Se la sorgente è un componente digitale, come per es. un lettore DVD / Blu-ray / ricevitore via cavo / ricevitore satellitare (STB) ed è collegata al televisore mediante HDMI, saranno udibili solo 2 canali audio dal ricevitore Home Theater. Per un audio a 5,1 canali, collegare il jack dell’uscita audio digitale del DVD / lettore Blu-ray / ricevitore via cavo / ricevitore satellitare STB direttamente a un amplificatore o un home theatre.Slot per CONNESSIONI COMMON INTERFACEPer visualizzare canali a pagamento, è necessario inserire una “SCHEDA CI o CI+”. y Se non si inserisce una “SCHEDA CI o CI+”, alcuni canali visualizzeranno il messaggio “Segnale criptato”. y Le informazioni di pairing che contengono un numero telefonico, l’ID della “SCHEDA CI o CI+”, l’ID host e altri dati verranno visualizzati entro 2~3 minuti. Se viene visualizzato un messaggio di errore, contattare il fornitore del servizio. y Quando la configurazione delle informazioni relative al canale è stata completata, viene visualizzato il messaggio “Aggiornamento completato”, a indicare che l’elenco dei canali è stato aggiornato. ✎

x È necessario richiedere una “SCHEDA CI o CI+” al fornitore del servizio locale. x Estrarre con delicatezza la “SCHEDA CI o CI+” tirandola con le dita e prestando attenzione a non farla cadere poiché potrebbe subire danni. x Inserire la “SCHEDA CI o CI+” nella direzione indicata sulla scheda stessa. x La posizione dell’alloggiamento COMMON INTERFACE può variare in base al modello. x La “SCHEDA CI o CI+” non è supportata in alcune nazioni e regioni; controllare con il rivenditore autorizzato di zona. x In caso di problemi, contattare il fornitore del servizio. x Inserire la “SCHEDA CI o CI+” in grado di supportare le impostazioni antenna correnti. Lo schermo non visualizzerà le immagini oppure queste saranno distorte.OPTICALsistema audio digitale [UC9000]BN68-02820J-ZG.indb 14 2010-05-24 오후 8:11:1415 Italiano 02 Collegamenti

Cambiare la sorgente di ingresso

Elenco sorgenti Questa funzione viene usata per selezionare il televisore o un’altra sorgente di ingresso esterna come un lettore DVD / Blu-Ray / ricevitore via cavo / ricevitore satellitare STB collegato al televisore. ■ TV / Est. / PC / AV / Comp. / HDMI1/DVI / HDMI2 / HDMI3 / HDMI4 / USB ✎ In Elenco sorgenti, gli ingressi collegati vengono evidenziati. ✎ Est. e PC sono sempre attivi. Modifica Nome ■ Videoregistratore / DVD / STB cavo / STB satellite / STB PVR / Ricevitore AV / Giochi / Videocamera / PC / DVI PC / Dispositivi DVI / TV / IPTV / Blu-ray / HD DVD / DMA: Assegnare un nome al dispositivo collegato alle porte di ingresso per semplificare la selezione della sorgente di ingresso. ✎ Quando un PC con una risoluzione di 1920 x 1080 a 60Hz viene collegato alla porta HDMI IN 1(DVI), impostare la porta in modalità DVI PC nel campo Modifica Nome. ✎ Quando si collega un cavo HDMI/DVI alla porta HDMI IN 1(DVI), è necessario impostare la porta in modalità DVI PC o Dispositivi DVI nel campo Modifica Nome. ✎ Se un cavo HDMI è collegato alla porta HDMI IN 1(DVI), l’audio potrebbe non funzionare. In questo caso, collegarlo alla porta PC/DVI AUDIO IN. Come scorrere i menu Prima di utilizzare il televisore, seguire questi passaggi per imparare a scorrere i menu, selezionando e regolando le diverse funzioni.TastieraNavigazioneControl TV ServiziCONTENT MENU GUIDETastieraControl TV Servizi 1

2 1 Tasto MENU: Visualizza il menu OSD principale.2 ENTER E / Tasto di direzione: Sposta il cursore e seleziona una voce. Conferma l’impostazione.3 Tasto EXIT: Esce dal menu OSD.4 Tasto RETURN: Ritorna al menu precedente.Uso dei menu OSD (On Screen Display)La procedura d’accesso può essere diversa a seconda del menu selezionato. 1 MENU Sullo schermo vengono visualizzate le opzioni del menu principale:Immagine, Suono, Canale, Impostazione, Ingressi, Applicazione, Supporto. 2 ▲ / ▼Selezionare una icona con il tasto ▲ o ▼. 3 ENTER E Premere ENTER E per accedere al menu secondario. 4 ▲ / ▼Selezionare il menu secondario desiderato con il tasto ▲ o ▼. 5 ◄ / ►Regolare il valore di un elemento con il tasto ◄ o ►. La regolazione nel menu OSD può differire in base al menu selezionato. 6 ENTER E Premere ENTER E per completare la configurazione. 7 EXIT e Premere EXIT. Funzioni base

Uso del tasto INFO (Guida Now & Next)

Il display identifica il canale corrente e lo stato

di determinate impostazioni audio e video.

La guida Now & Next mostra le informazioni

relative alla programmazione giornaliera di

ogni canale in base all’orario di trasmissione.

y Scorrere ◄, ► per visualizzare

le informazioni di un determinato

programma durante la visione del canale

y Scorrere ▲, ▼ per visualizzare le informazioni relative

ad altri canali. Se si desidera spostarsi sul canale

selezionato, premere ENTER E

E Pianificare la visione

Le informazioni EPG (Electronic Programme Guide)

sono fornite dall’emittente. Usando la

programmazione fornita dalle emittenti,

è possibile specificare i programmi

da visualizzare in anticipo in modo da

passare automaticamente al canale

desiderato all’orario impostato. Le varie

voci dei programmi potranno non essere

visualizzate o non essere aggiornate in

base allo stato del canale.

Uso di Vista programmazione

Rosso (Mod vis.) : Visualizza l’elenco dei programmi

attualmente trasmessi o in programmazione.

Giallo (+24 ore): Visualizza l’elenco dei programmi da

trasmettere dopo 24 ore.

Blu (Mod. CH): Selezionare il tipo di canali da

visualizzare nella finestra Vis. canali. (Tutto, TV, Radio,

Dati/Altro, Mio canale 1~4)

4 Informazioni: Visualizza i dettagli del programma

(Pagina): Passa alla pagina precedente o successiva.

– Selezionando il programma corrente, è possibile visualizzarlo.

– Selezionando un evento in programmazione, è possibile

prenotarne la visione. Per annullare la programmazione, premere

nuovamente il tasto ENTERE quindi selezionare Annulla progr.

Eliminare o impostare i canali preferiti e utilizzare la guida ai

programmi per le trasmissioni digitali. Selezionare un canale

nella schermata Canali, Miei canali o Programmato.

Canali: Mostra l’elenco canali a seconda del tipo di

canale. 18:11 Gio 6 JanGuardaInformazioni

INFO GUIDE DTV Air 800 five

Mod vis. +24 ore Mod.CH Informazioni

Guida Vis. canali - TV 1 2 3 4 5 6 Oggi

Mod vis. Informazioni

Guida Vista programmazione 1 4 6

B Zoom Seleziona Ordina k Pagina

[UC9000]BN68-02820J-ZG.indb 16 2010-05-24 오후 8:11:1717 Italiano 03 Funzioni base ■ * Miei canali: Mostra il gruppo del canale. ■Programmato: Mostra tutti i programmi attualmente prenotati. ✎ Uso dei tasti colorati in Gestione canali x Rosso (Antenna): Selezionare Antenna o Cavo. x

B Verde (Zoom) : Aumenta o diminuisce il numero di un canale. x Giallo (Seleziona): Selezionare i canali desiderati e premere il tasto giallo per impostare tutti i canali selezionati contemporaneamente. Il simbolo c

compare a sinistra dei canali selezionati. x Blu (Ordina) : Cambia l’elenco dei canali ordinati per nome o numero del canale. x

k (Pagina): Passa alla pagina precedente o successiva. x

T (Strumenti): Visualizza il menu dell’opzione Gestione canali. (Il menu Opzioni può variare a seconda della situazione.)Icone di stato del canaleIcone Operazioni A Canale analogico. c Canale selezionato. * Canale impostato come Preferito. ( Programma attualmente trasmesso. \ Canale bloccato. ) Programma prenotato. Tipo di guida (Samsung / Guide Plus+) (in base alla nazione)E’ possibile selezionare il tipo di guida desiderato. ■ Samsung: Utilizza la guida fornita da Samsung.

■ Guide Plus+: Utilizza la guida fornita da Rovi International Solutions. Per ulteriori informazioni visitare il sito “www.europe.guideplus.com.” ¦ Uso dei Canali Preferiti

Miei canali (in Gestione canali)Mostra tutti i canali preferiti. ■ Modifica Miei canali t : E’ possibile impostare i canali selezionati nel gruppo Mio canale. ✎ Il simbolo “ * ” verrà evidenziato e il canale verrà impostato nel gruppo Mio canale.1. Selezionare un canale e premere il tasto TOOLS. 2. Aggiungere o eliminare un canale nei gruppi Mio canale quali 1, 2, 3 e 4. x E’ possibile selezionare uno o più gruppi.3. Una volta modificate le impostazioni, in Miei canali sarà possibile visualizzare l’elenco dei canali di ogni gruppo. Elenco canali E’ possibile visualizzare tutti i canali ricercati.CHLISTc 1 1futech 2 * 24ore.tv 15 abc1 3 BBC World 23 bid-up.tv 33 Boonerang 32 Cartoon Nwk 5 Class News 4 \ Coming Soon 27 Discoveryr Antenna Antenna

B Zoom Seleziona Ordina k Pagina

[UC9000]BN68-02820J-ZG.indb 17 2010-05-24 오후 8:11:1818 Italiano Funzioni base Menu Canale ¦ Ritorno ai canali

Antenna (Antenna / Cavo) Seleziona l’antenna appropriata per trasmissioni digitali. Nazione Viene visualizzata la finestra di immissione del PIN. Digitare il PIN a quattro cifre. ■ Canale digitale : Cambiare la nazione per i canali digitali. ■ Canale analogico: Cambiare la nazione per i canali analogici. Memoriz. automatica Ricerca i canali automaticamente e li memorizza sul televisore. ✎ I numeri di programma assegnati automaticamente potrebbero non corrispondere ai numeri di programma effettivi o desiderati. Se un canale è stato bloccato mediante la funzione Blocco canali, comparirà la schermata di inserimento del PIN. ■ Sorgente antenna (Antenna / Cavo) t

: Selezionare la sorgente antenna da memorizzare. ■ Sorgente canale (Digitale e Analogico / Digitale / Analogico) : Selezionare la sorgente del canale da memorizzare. Quando si seleziona Cavo → Digitale e Analogico o Digitale : Inserire un valore per ricercare i canali via cavo.Mod ricerca (Completa / Rete / Rapida): Scorrere tutti i canali per le stazioni emittenti attive e memorizzarli nella memoria del televisore. ✎ Impostando Rapida, è possibile configurare Rete, ID di rete, Frequenza, Modulazione e Symbol Rate manualmente premendo il tasto sul telecomando.Rete (Automatico / Manuale): Seleziona la modalità di impostazione ID di rete tra Automatico o Manuale.

ID di rete: Quando Rete è impostata su Manuale, è possibile impostare ID di rete usando i tasti numerici.Frequenza: Visualizza la frequenza del canale. (varia in base alla nazione)Modulazione: Visualizza i valori di modulazione disponibili.Symbol Rate: Visualizza i valori di symbol rate disponibili. Memorizzazione manuale Esegue la scansione automatica di un canale e lo memorizza nel televisore. ✎ Se un canale è stato bloccato mediante la funzione Blocco canali, comparirà la schermata di inserimento del PIN. ■ Canale digitale : Al termine della ricerca, i canali vengono aggiornati nell’elenco dei canali. ✎ Selezionando Antenna → Antenna: Canale, Frequenza, Larg. di banda ✎ Selezionando Antenna → Cavo: Frequenza, Modulazione, Symbol Rate ■ Canale analogico (Programma, Sistema colore, Sistema audio, Canale, Ricerca) : Se l’audio è anomalo o assente, riselezionare lo standard audio richiesto. ✎ Mod. Canale x P (modalità Programma): Una volta completata la sintonizzazione, alle emittenti della propria area viene assegnato un numero compreso tra P0 e P99. In questa modalità, è possibile selezionare un canale digitandone il numero corrispondente. x C (modalità canale antenna) / S (modalità canale cavo): Queste due modalità permettono di selezionarne un canale digitandone il numero ad esso assegnato per ogni stazione via etere o canale via cavo. ¦ Modifica dei canali Menu Opzioni di Gestione canali (in Gestione canali)1. Selezionare un canale e premere il tasto TOOLS. 2. Modificare il nome del canale o il numero usando Modifica nome canale o il menu Modifica num canale. ■ Modifica nome canale (solo canali analogici): Assegnare il nome preferito al canale. ■ Modifica num canale (solo canali digitali): Modificare il numero premendo i tasti numerici desiderati. ¦ Altre funzioni

Opzione ricerca via cavo (in base alla nazione) Imposta ulteriori opzioni di ricerca quali frequenza e symbol rate per ricerche network via cavo. ■ Frequenza inizio / Frequenza arresto: Impostare la frequenza iniziale o finale (diversa per ogni nazione) ■ Symbol Rate: Visualizza i valori di symbol rate disponibili. ■ Modulazione: Visualizza i valori di modulazione disponibili. [UC9000]BN68-02820J-ZG.indb 18 2010-05-24 오후 8:11:1919 Italiano 03 Funzioni base

Gestione canali Menu Opzioni di Gestione canali Impostare ogni canale usando le opzioni del menu Gestione canali (Blocco / Sblocco, Timer visione, Regist progr, Ordina, Elimina, Seleziona tutto / Deseleziona tutto). Gli elementi del menu Opzioni possono differire in base allo stato del canale.1. Selezionare un canale e premere il tasto TOOLS. 2. Selezionare una funzione e cambiarne le impostazioni. ■ Blocco / Sblocco: E’ possibile bloccare un canale in modo che non possa essere selezionato e visualizzato. ✎

x Questa funzione è disponibile solo quando la funzione Blocco canali è impostata su On. x Viene visualizzata la finestra di immissione del PIN. Digitare il PIN a 4 cifre; il PIN predefinito è “0-0-0-0”. Cambiare il PIN usando l’opzione Cambia PIN. ■ Timer visione: E’ possibile impostare la visualizzazione automatica di un canale desiderato all’ora prestabilita. Impostare l’orario corrente prima di usare questa funzione. ✎ Quando un canale digitale viene selezionato premere il tasto ► per visualizzare il programma digitale. ■ Regist progr (solo canali digitali): Consente di registrare un programma in onda o di prenotare la registrazione di un programma futuro. ✎ Collegare al televisore un dispositivo USB con almeno 4GB di memoria. ✎ Un dispositivo di memoria USB potrebbe non essere in grado di registrare fino al completamento del Test prestazioni dispositivo. ✎ In caso di HDD USB, oltre 5400 rpm ✎ In caso di chiavetta USB, USB 2.0 e SLC. (Chiavetta USB minimo 2GB.) ✎ Per registrare, premere il tasto � (REC) sul telecomando. Premere due volte il tasto � (REC) per impostare la durata della registrazione. ■ Ordina (solo canali analogici): Questa operazione consente di modificare i numeri di programma dei canali memorizzati. Questa operazione può essere necessaria dopo la memorizzazione automatica dei canali. ■ Elimina: E’ possibile eliminare un canale per visualizzare i canali desiderati. ■ Seleziona tutto / Deseleziona tutto: Per selezionare o deselezionare tutti i canali in gestione canali. Trasferim. elenco canali Viene visualizzata la finestra di immissione del PIN. Digitare il PIN a quattro cifre. Importa o esporta la mappatura dei canali. Collegare un dispositivo di memoria USB per utilizzare questa funzione. ■ Importa da USB: Importa l’elenco canali dal dispositivo

■ Esporta in USB: Esporta l’elenco canali sul dispositivo USB. Questa funzione è disponibile solo quando è collegato un dispositivo USB. Programmato (in Gestione canali)E’ possibile visualizzare, modificare o eliminare un programma prenotato. ■ Modifica info: Per modificare un programma prenotato.

■ Annulla Programmazioni: Per annullare un programma prenotato. ■ Informazioni: Per visualizzare un programma prenotato. (E’ inoltre possibile modificare le informazioni relative alla prenotazione.) ■ Seleziona tutto / Deseleziona tutto: Per selezionare o deselezionare tutti i programmi prenotati. Sintonia fine (solo canali analogici)Se il segnale risulta debole o distorto, può essere necessario sintonizzare il canale manualmente. ✎ I canali per i quali si è effettuata la sintonia fine sono contrassegnati con un asterisco “*”. ✎ Per reimpostare la sintonia, selezionare Reset. Menu Immagine

¦ Cambiare la modalità Immagine preimpostata

Modalità t Selezionare il tipo di immagine preferita. ■ Dinamica: Adatta per un ambiente illuminato.

■ Standard: Adatta per condizioni di luce normali.

■ Naturale: Adatta per ridurre l’affaticamento della vista.

✎ Naturale non è disponibile in modalità PC. ■ Film: Adatta per la visione di film in un ambiente poco illuminato. [UC9000]BN68-02820J-ZG.indb 19 2010-05-24 오후 8:11:2020 Italiano Funzioni base

¦ Regolazione delle impostazioni delle immagini

Retroillumin / Contrasto / Luminosità /

Nitidezza / Colore / Tinta (V/R) La televisione ha diverse opzioni di impostazione per il controllo della qualità delle immagini. ✎

x Nelle modalità analogiche TV, Est., AV del sistema PAL, non è possibile utilizzare la funzione Tinta (V/R). x In modalità PC, è possibile modificare solo i parametri Retroillumin, Contrasto e Luminosità. x Le impostazioni possono essere modificate e memorizzate per ogni dispositivo esterno collegato al televisore. ¦ Soluzioni economiche

Soluzione Eco ■ Risp. energia (Off / Basso / Medio / Alto / Immagine off / Automatico) t : Questa funzione regola la luminositàdel televisore in modo da ridurre il consumo di energia. Selezionando Immagine off, lo schermo viene disattivato, ma l’audio rimane attivo. Premere un tasto qualsiasi per riattivare nuovamente lo schermo. ■ Sensore Eco (Off / On) : Per migliorare le impostazioni di risparmio energetico; le impostazioni delle immagini vengono automaticamente adattate all’illuminazione ambientale. ✎ Regolando la Retroillumin, il Sensore Eco verrà impostato su Off.Retroillumin min: Quando Sensore Eco è impostato su On, l’illuminazione minima dello schermo può essere regolata manualmente. ✎ Se Sensore Eco è impostato su On, la luminosità del display potrebbe cambiare (diventando leggermente più scura o più chiara) a seconda dell’intensità della luce del locale. ■ No segnale stnd-by (Off / 15 min / 30 min / 60 min): Per ridurre il consumo energetico, impostare il periodo di tempo in cui il televisore rimarrà acceso senza ricevere segnali. ✎ Disabilitata quando il PC è in modalità risparmio energetico. ¦ Modifica delle Opzioni immagine

Impostazioni avanzate (disponibile in modalità Standard / Film)E’ possibile regolare le impostazioni avanzate dello schermo compresi il colore e il contrasto. ✎ In modalità PC, è possibile modificare solo i parametri Contrasto Dinamico, Gamma, Bilan bianco e LED movim avanzato. ■ Tonalità nero (Off / Scuro / Più scura / Extra scura): Selezionare il livello di nero per regolare la profondità dello schermo. ■ Contrasto Dinamico (Off / Basso / Medio / Alto): Per regolare il contrasto dello schermo. ■ Dettaglio ombra (-2~+2): Per incrementare la luminosità delle immagini scure. ■ Gamma: Per regolare l’intensità dei colori primari.

■ Schema avanzato (Off / Motivo1 / Schema2): Eseguendo la funzione Schema avanzato, l’immagine può essere calibrata senza l’uso di un generatore o di un filtro. Se il menu OSD scompare dallo schermo o viene aperto un altro menu diverso da Immagine, la calibrazione viene memorizzata e la finestra Schema avanzato si chiude. ✎ Durante l’esecuzione di Schema avanzato, l’audio non viene riprodotto. ✎ La funzione è attiva solo su modelli DTV / Comp. / HDMI. ■ Solo modalità RGB (Off / Rosso / Verde / Blu): E’ possibile regolare i parametri Colore o Tinta (V/R) dei valori Rosso, Verde o Blu per le immagini provenienti da un dispositivo esterno (lettore DVD, home theatre, ecc.). ■ Spazio colore (Automatico / Nativo / Personale): Regolare l’intervallo dei colori disponibili per creare l’immagine. Per regolare Colore, Rosso, Verde, Blu e Reset, impostare Spazio colore su Personalizza. Impostazioni avanzateTonalità nero : Off ►Contrasto Dinamico : MedioDettaglio ombra : -2Gamma : 0Schema avanzato : OffSolo modalita RGB : OffSpazio colore : Nativo ▼

U Sposta E Conferma R Ritorna [UC9000]BN68-02820J-ZG.indb 20 2010-05-24 오후 8:11:2021

■ Bilan bianco: Regolare la temperatura colore per

ottenere immagini più naturali.

R-Offset / G-Offset / B-Offset: Regolare l’intensità di

ogni colore (rosso, verde, blu).

R-Gain / G-Gain / B-Gain: Regolare la luminosità di

ogni colore (rosso, verde, blu).

Reset: Ripristina il valore Bilan bianco alle impostazioni

■ Bilanc. bianco 10p (Off / On): Controlla il bilanciamento

del bianco in un intervallo di 10 punti regolando la

luminosità dei colori rosso, verde e blu.

Disponibile quando la modalità immagine è

impostata su Film e l’ingresso esterno è impostato

Alcuni dispositivi esterni potrebbero non

supportare questa funzione.

Intervallo: Seleziona l’intervallo da regolare.

Rosso: Regola il livello di rosso.

Verde: Regola il livello di verde.

Blu: Regola il livello di blu.

Reset: Ripristina il valore Bilanc. bianco 10p alle

impostazioni predefinite.

■ Incarnato : Enfatizza la tonalità rosa del valore

■ Migliora imm bordi (Off / On): Enfatizza i contorni degli

■ xvYCC (Off / On): La modalità xvYCC migliora i dettagli

e lo spazio colore durante la visione di film trasmessi

da dispositivi esterni (per es attraverso un lettore DVD)

collegati alla porta HDMI o Component IN.

Disponibile quando la modalitàimmagine è

impostata su Film e l’ingresso esterno è impostato

Alcuni dispositivi esterni potrebbero non

supportare questa funzione.

■ LED movim avanzato (Off / On): Elimina l’effetto

’trascinamento’ dalle scene in rapido movimento per

offrire una visione più nitida delle immagini.

In modalità PC, è possibile modificare solo i parametri

Toni colore, Dimensioni e Prot. Auto. dopo.

■ Toni colore (Freddo / Normale / Caldo1 / Caldo2)

Le opzioni Caldo1 o Caldo2 verranno disattivate

se la modalità immagine è impostata su

Le impostazioni possono essere regolate e

memorizzate per ogni dispositivo esterno

collegato al televisore.

■ Dimensioni : Il ricevitore via cavo/satellitare

potrebbe anch’esso avere la propria serie

di dimensioni preimpostate. Tuttavia, si

consiglia vivamente di utilizzare la modalità

16:9 nella maggior parte dei casi.

Auto Wide: Regola automaticamente la

dimensione dell’immagine su un formato

16:9, appropriato per la visione di DVD o di trasmissioni

Wide Zoom: Ingrandisce l’immagine a oltre 4:3.

Regola la Posizione usando i tasti ▲, ▼.

Zoom: Ingrandisce il formato 16:9 per adattarlo alle

dimensioni verticali dello schermo.

Regola la Posizione o le Dimensioni mediante i tasti ▲, ▼.

4:3 : Le impostazioni predefinite per un film o una

trasmissione normale.

Non visualizzare a lungo trasmissioni in formato 4:3.

Le bande nere sulla sinistra e sulla desta dell’immagine

potrebbero causare immagini residue (bruciatura dello

schermo), un fenomeno non coperto dalla garanzia.

Adatta a schermo: Utilizzare questa funzione per

visualizzare l’immagine completa senza ritagli con segnali

HDMI (720p/1080i/1080p) o Comp. (1080i/1080p).

A seconda del tipo di sorgente di ingresso, le opzioni

relative alla dimensione dell’immagine possono variare.

Le voci disponibili variano in base alla modalità

In modalità PC, è possibile regolare solo i formati 16:9 e 4:3.

Le impostazioni possono essere modificate e

memorizzate per ogni dispositivo esterno collegato

Dopo aver selezionato l’opzione Adatta a schermo

in modalità HDMI (1080i / 1080p) o Comp. (1080i

/ 1080p): Regola la Posizione o le Dimensioni

mediante i tasti ▲, ▼, ◄, ►.

Usando la funzione Adatta a schermo con un

ingresso HDMI 720p, 1 riga verrà tagliata in alto, in

basso, a sinistra e a destra come nella funzione di

■ Mod schermo (16:9 / Wide Zoom / Zoom / 4:3):

Disponibile solo quando la dimensione delle immagini

è impostata su Auto Wide. E’ possibile impostare la

dimensione delle immagini desiderata al formato 4:3

WSS (Wide Screen Service) o alla dimensione originale.

Ogni paese europeo ha le proprie dimensioni delle

Non disponibile in modalità PC, Comp. o HDMI.

P.SIZE Opzioni immagine Toni colore : Normale ►Dimensioni : Auto WideMod schermo : 16:9Filtro disturbo digitale : AutomaticoFiltro disturbo MPEG : AutomaticoLivello di nero HDMI : NormaleModalità Film : Off ▼

U Sposta E Conferma R Ritorna [UC9000]BN68-02820J-ZG.indb 21 2010-05-24 오후 8:11:2122 Italiano Funzioni base ■ Filtro disturbo digitale (Off / Basso / Medio / Alto / Automatico / Visualiz automatica): Quando il segnale è debole, possono comparire disturbi statici e ombre. Selezionare una delle opzioni fino a ottenere la qualità ottimale. Visualiz automatica: Nel cambiare i canali analogici, visualizza l’intensità del segnale corrente e definisce lo schermo NF. ✎ Disponibile solo per i canali analogici. ■ Filtro disturbo MPEG (Off / Basso / Medio / Alto / Automatico): Riduce il disturbo MPEG per una migliore qualità delle immagini. ■ Livello di nero HDMI (Normale / Basso): Consente di selezionare il livello di nero dello schermo per regolare la profondità dell’immagine. ✎ Disponibile solo in modalità HDMI (segnali RGB). ■ Modalità Film (Off / Auto1 / Auto2): Il televisore può essere impostato automaticamente per rilevare ed elaborare i segnali dei film provenienti da tutte le sorgenti e per regolare l’immagine in modo da ottenere una visualizzazione ottimale. ✎ Disponibile in modalità TV, AV, COMP. (480i / 1080i) e HDMI (480i / 1080i). ■ Motion Plus (Off / Chiaro / Standard / Lineare / Personalizza / Demo): Elimina l’effetto ’trascinamento’ dalle scene in rapido movimento per offrire una visione più nitida delle immagini. ✎ Se lo schermo è disturbato, impostare la modalità Motion Plus su Off. Se Motion Plus è impostata su Personalizza yè possibile impostare manualmente le opzioni Riduz distorsioni, Riduz vibrazioni o Reset. ✎ Impostando Motion Plus su Demo, è possibile paragonare due schermate, una normale e una con la modalità attivata. Riduz distorsioni: Regola il livello di sfarfallio dalle sorgenti video.Riduz vibrazioni: Regola il livello di vibrazioni dalle sorgenti video durante la riproduzione di un video.Reset: Ripristina le impostazioni personalizzate. ■ Prot. Auto. dopo (2 ore / 4 ore / 8 ore / 10 ore / Off): Se lo schermo rimane inattivo visualizzando una immagine fissa per un certo periodo di tempo definito dall’utente, lo screen saver si attiva per evitare la formazione di immagini residue. ¦ Visione dei programmi TV in 3D INFORMAZIONI IMPORTANTI PER LA SALUTE E LA SICUREZZA PER LA VISIONE 3D.Si prega di leggere e comprendere in ogni loro parte le seguenti informazioni per la sicurezza prima dell’uso della funzione 3D del televisore. [ AVVERTENZA x Durante la visione di contenuti 3D sul televisore, alcuni spettatori potrebbero avvertire vertigini, nausea e mal di testa. In tal caso, interrompere immediatamente la visione del contenuto 3D, togliere gli occhiali 3D Active Glasses e riposare. x La visione prolungata di contenuti 3D può causare affaticamento della vista. In tal caso, interrompere immediatamente la visione del contenuto 3D, togliere gli occhiali 3D Active Glasses e riposare. x Un adulto dovrebbe controllare frequentemente i bambini che guardano contenuti 3D. In caso di stanchezza agli occhi, mal di testa, vertigini o nausea, interrompere la visione delle immagini 3D e lasciare riposare i bambini. x Non utilizzare gli occhiali 3D Active Glasses per uno scopo diverso da quello indicato (per es. come occhiali generici, da sole, protettivi, ecc.) x Non utilizzare la funzione 3D o gli occhiali 3D Active Glasses in movimento o mentre si cammina. L’uso della funzione 3D o degi occhiali 3D Active Glasses in movimento può provocare lesioni dovute a caduta, inciampo o urto. 3D Questa entusiasmante nuova funzione consente la visione tridimensionale dei contenuti 3D. Per vedere i video 3D, è necessario acquistare gli occhiali 3D Samsung venduti separatamente (SSG-2100AB, SSG-2200AR, SSG-2200KR).Gli occhiali 3D Samsung sono venduti separatamente. Per ulteriori informazioni, contattare il rivenditore presso il quale è stato acquistato il televisore.Trasmettitore 3D ✎ Se vi sono ostacoli tra l’emittente e gli occhiali 3D Active Glasses, l’effetto tridimensionale potrebbe non essere percepibile. 3D

[UC9000]BN68-02820J-ZG.indb 22 2010-05-24 오후 8:11:2123

■ Modalità 3D: Selezionare il formato di ingresso 3D.

Per una visione ottimale degli effetti 3D, indossare

gli occhiali 3D Active Glasses, quindi selezionare

la Modalità 3D dall’elenco sotto riportato.

Per guardare immagini 3D, accendere gli occhiali

Modalità 3D Funzionamento

Off Disattiva la funzione 3D.

2D → 3D Modifica una immagine 2D in 3D.

Visualizza due immagini una

Visualizza una immagine sopra

Visualizza le immagini per

Visualizza le immagini per

alternativamente in colonne.

Visualizza le immagini per

alternativamente in pixel.

Visualizza le immagini per

alternativamente in fotogrammi.

“A fianco” e “In alto e In basso” sono disponibili

con una risoluzione di 720p, 1080i e 1080p

in modalità DTV, HDMI e USB o in caso di

collegamento a un PC mediante cavo HDMI/DVI.

“Striscia verticale”, “Riga per riga” e “Scacchiera”

sono disponibili quando la sorgente è impostata

su PC e il collegamento avviene mediante cavo

“Frequenza” visualizza la frequenza (solo 60Hz)

quando la sorgente è impostata su PC.

■ 3D → 2D (Off / On): Visualizza l’immagine solo per

Questa funzione è disattiva quando Modalità 3D

è impostata su “2D → 3D” o Off.

Regolazione generale della prospettiva 3D.

Questa funzione è disattiva quando Modalità 3D

è impostata su “2D → 3D” o su Off.

■ Profondità: Regola la messa a fuoco / la profondità in

Questa funzione è attiva solo quando la

Modalità 3D è impostata su “2D → 3D”.

■ Correz. immagine: Regola le immagini per l’occhio

■ Visualizz auto 3D (Off / On): Se Visualizz auto 3D

è impostata su On, un segnale HDMI con immagini

“Affiancate” e una delle risoluzioni sotto riportate viene

automaticamente commutato in 3D. In questo caso,

informazioni 3D corrette devono essere inviate dal

formato HDMI 3D standard.

Se si verifica un errore alla trasmissione 3D a

causa di errate informazioni 3D, impostare

Visualizz auto 3D su Off e selezionare

manualmente una Modalità 3D mediante il tasto

3D o il menu corrispondente.

Risoluzioni supportate (solo 16:9)

Risoluzione Frequenza (Hz)

1280 x 720p 50 / 60 Hz

1920 x 1080i 50 / 60 Hz

1920 x 1080p 24 / 30 / 50 / 60 Hz

■ Ottimizz. 3D: Regolazione dell’effetto 3D complessivo.

Risoluzioni supportate per la modalità HDMI PC La risoluzione in ingresso per la modalità PC HDMI è

ottimizzata a 1920 x 1080.

Una risoluzione in ingresso diversa da 1920 x 1080 potrebbe

non visualizzare in modo ottimale le immagini 3D o la

modalità pieno schermo.

Come guardare le immagini 3D

3D OK Per la visione in 3D, indossare occhiali 3D

e premere puls di accens sugli occhiali.

La visione di lm TV in 3D per lunghi

periodi di tempo può affaticare la vista e/o

L Sposta E Conferma e

3D3D Con i tasti SINISTRA / DESTRA sul telecomando,

selezionare l’icona idonea per l’immagine sullo schermo.

Con i tasti SINISTRA / DESTRA sul telecomando,

selezionare l’icona idonea per l’immagine sullo schermo.

L Sposta E Conferma e

L Sposta E Conferma e

[UC9000]BN68-02820J-ZG.indb 23 2010-05-24 오후 8:11:2324 Italiano Funzioni base

1. Premendo il tasto CONTENT viene visualizzato il menu Vista contenuti. 2. Premere il tasto ◄ o ►, quindi selezionare 3D. Per guardare le immagini 3D, indossare gli occhiali 3D Active Glasses e premere il tasto di accensione sugli occhiali.3. Selezionare OK, quindi premere ENTER E

4. Mediante i tasti ◄ o ► del telecomando, selezionare la Modalità 3D dell’immagine che si desidera vedere. ✎ Alcune modalità 3D potrebbero non essere disponibili a seconda della sorgente dell’immagine.Formati supportati e specifiche operative per HDMI 3D standard ✎ I formati 3D indicati sotto sono consigliati dall’associazione HDMI e devono essere supportati.Formato del segnale sorgente Standard HDMI 1.4 3D1920x1080p@24Hz x 2 1920x2205p@24Hz1280x720p@60Hz x 2 1280x1470p@60Hz1280x720p@50Hz x 2 1280x1470p@50HzLa modalità viene commutata automaticamente in 3D per l’ingresso video 3D in uno dei formati sopra riportati.Per il formato HDMI 3D standard a 24Hz, il televisore è ottimizzato come segue: – Risoluzione prima modalità di visualizzazione: Se Motion Plus è impostata su Off, Chiaro o Standard, è possibile guardare il video in alta risoluzione ottimizzata per la risoluzione del video sorgente. – Modalità di visualizzazione per la riduzione delle vibrazioni: Quando Motion Plus è impostata su Lineare o Personalizza, è possibile guardare una immagine omogenea senza interruzioni.Prima di utilizzare la funzione 3D... ✎

x Guardando immagini 3D in un ambiente scarsamente illuminato (per es. da una lampada strobo), oppure illuminato da lampade a fluorescenza (50Hz ~ 60Hz) o a lunghezza d’onda, si può verificare un leggero sfarfallio dello schermo. x La modalità 3D si disattiva automaticamente nei seguenti casi: cambiando canale o sorgente d’ingresso, o accedendo a Media Play o Internet@TV. x Alcune funzioni del menu Immagine non sono disponibili in modalità 3D. x Il telecomando Touch Control non supporta le immagini in 3D. x La trasmissione dati (MHEG / MHP) non è supportata in modalità 3D. x L’uso di occhiali 3D Active Glasses di altre marche non è supportato x All’accensione del televisore, la visualizzazione ottimale delle immagini 3D potrebbe richiedere del tempo. x Gli occhiali 3D Active Glasses potrebbeo non funzionare in modo adeguato se nelle vicinanze degli occhiali o del televisore è in funzione un altro dispositivo elettronico o 3D. In caso di problemi, allontanare il più possibile gli altri dispositivi elettronici dagli occhiali 3D. x Visualizzando immagini da una sorgente 3D a 50Hz con la modalità Giochi attiva, gli spettatori dotati di una vista più sensibile potrebbero scorgere uno sfarfallio guardando immagini chiare. x Le Foto in Media Play vengono visualizzate solo in modalità “2D → 3D”. x Se l’utente guarda il televisore sdraiato su un lato, potrebbe non riuscire a vedere l’effetto 3D delle immagini. x Quando si guardano immagini 3D, posizionarsi entro l’angolo e la distanza di visione del televisore. – In caso contrario, la visione degli effetti 3D potrebbe non essere ottimale. x La distanza ideale per la visione del televisore dovrebbe corrispondere ad almeno tre volte l’altezza dello schermo. Si consiglia di sedersi in modo da avere gli occhi all’altezza dello schermo. Reset immagine (OK / Annulla) Ripristina la modalità corrente delle immagini ai valori predefiniti. ¦ Configurazione del televisore con il PC Impostare la sorgente di ingresso su PC. Regolazione auto

t Per regolare automaticamente i valori frequenza/posizioni e le impostazioni di sintonizzazione. ✎ Non disponibile quando il televisore è collegato mediante cavo HDMI/DVI. [UC9000]BN68-02820J-ZG.indb 24 2010-05-24 오후 8:11:2425 Italiano 03 Funzioni base

■ Grossa / Fine: Rimuove o riduce eventuali disturbi dalle immagini. Se non si riesce a eliminare il disturbo mediante la sintonizzazione fine, regolare la frequenza nel modo migliore possibile (Grossa) ed eseguire nuovamente la sintonizzazione fine. Una volta ridotto il disturbo, regolare l’immagine in modo che sia perfettamente centrata sullo schermo. ■ Posizione : Regolare lo schermo del PC usano i tasti

freccia (▲ / ▼ / ◄ / ►).

■ Reset immagine : Ripristina l’immagine ai valori predefiniti. Uso del televisore come uno schermo PCImpostazione del software del PC (basato su Windows XP) In base alla versione di Windows e alla scheda video in uso, le schermate effettive del PC possono essere diverse; nel caso, verranno quasi sempre applicate le stesse informazioni di impostazione base. (In caso contrario, contattare la casa costruttrice del computer oppure un rivenditore Samsung).1. Fare clic sul “Pannello di controllo” nel menu Start di Windows. 2. Fare clic su “Aspetto e temi” nel “Pannello di controllo” per visualizzare una finestra di dialogo. 3. Fare clic su “Schermo” per visualizzare una finestra di dialogo. 4. Fare clic sulla scheda ‘Impostazioni’ nella finestra di dialogo. y Impostazione della dimensione corretta (risoluzione) [Ottimale: 1920 x 1080 pixel] y Se la finestra di dialogo delle impostazioni contiene un’opzione relativa alla frequenza verticale, il valore corretto è “60” o “60 Hz”. In caso contrario, fare clic su ‘OK’ e uscire dalla finestra di dialogo. Menu Suono

¦ Cambiare la Modalità audio preimpostata

■ Standard: Seleziona la modalità audio normale.

■ Musica: Enfatizza la musica rispetto alle voci.

■ Film: Offre la migliore qualità audio per la visione di film.

■ Voce cristallina: Enfatizza le voci rispetto ad altri suoni.

■ Amplificazione : Aumenta l’intensità delle alte frequenze per offrire alle persone con deficit uditivo un ascolto migliore. ¦ Regolare le impostazioni audio

Equalizzatore Regola la modalità audio (solo modalità audio standard). ■ Bilanciamento L/R: Controlla il bilanciamento degli altoparlanti sinistro e destro. ■ 100Hz / 300Hz / 1kHz / 3kHz / 10kHz (Regolazione larghezza di banda): Regola il livello di specifiche frequenze di banda. ■ Reset: Ripristina l’equalizzatore alle impostazioni predefinite. ¦ Sistemi audio, ecc.

SRS TruSurround HD (Off / On)

t (solo modalità audio standard) Questa funzione produce un audio virtuale a 5.1 canali surround attraverso una coppia di altoparlanti con tecnologia HRTF (Head Related Transfer Function). SRS TruDialog (Off / On) (solo modalità audio standard) Questa funzione permette di incrementare l’intensità della voce rispetto alla musica di sottofondo o agli effetti audio in modo che sia possibile udire meglio i dialoghi durante la visione di un programma. SRS

[UC9000]BN68-02820J-ZG.indb 25 2010-05-24 오후 8:11:2426 Italiano Funzioni base

Lingua audio (solo canali digitali) Cambia la lingua predefinita per le lingue audio. ✎ Le lingue disponibili possono variare in base alla trasmissione. Formato audio (solo canali digitali) Quando l’audio è generato sia dall’altoparlante principale sia dal ricevitore audio, potrebbe prodursi un effetto di eco a causa della diversa velocità di decodifica dei due dispositivi. In questo caso, attivare la funzione Altoparlante TV. ✎ L’opzione Formato audio può essere diversa in base alla trasmissione. L’audio Dolby Digital 5.1ch è disponibile solo quando viene collegato un altoparlante esterno mediante un cavo ottico. Descrizione audio (non disponibile in tutti i paesi) (solo canali digitali) Questa funzione gestisce il flusso audio per l’opzione AD (Audio Description), quando è trasmesso insieme all’Audio principale dall’emittente. ■ Descrizione audio (Off / On): Attiva e disattiva la funzione Descrizione audio. ■ Volume: Regola il volume della descrizione audio. Volume auto (Off / Normale / Notte) Per equalizzare il volume di ogni canale, impostare su Normale. ■ Notte : Questa modalità fornisce una migliore esperienza audio rispetto alla modalità Normale, escludendo quasi ogni rumore. Questa modalità è utile durante la notte. Seleziona altoparlante (Altoparlante est /

Altoparlante TV) A causa delle differenze di velocità nella decodifica tra l’altoparlante principale e il ricevitore audio, è possibile avvertire una eco del suono. In questo caso, attivare la funzione Altoparlante est del televisore. ✎ Quando Seleziona altoparlante è impostato su Altoparlante est, i tasti volume e MUTE non sono attivi e le impostazioni audio sono limitate. ✎ Controllare che Seleziona altoparlante sia impostato su Altoparlante est. x Altoparlante TV: Off, Altoparlante est: On ✎ Controllare che Seleziona altoparlante sia impostato su Altoparlante TV. x Altoparlante TV: On, Altoparlante est: On ✎ In mancanza di segnale video, entrambi gli altoparlanti saranno disattivi. Imp. supplementare (solo canali digitali) ■ Livello audio DTV (MPEG / HE-AAC): Questa funzione permette di ridurre la disparità di un segnale vocale (uno dei segnali ricevuti durante una trasmissione TV digitale) a un determinato livello. ✎ In base al tipo di segnale della trasmissione, MPEG / HE-AAC può essere regolato tra -10dB e 0dB. ✎ Per aumentare o diminuire il volume, regolare rispettivamente tra 0 e -10. ■ Uscita SPDIF : SPDIF (Sony Philips Digital InterFace) è usata per fornire un audio digitale riducendo le interferenze agli altoparlanti e ai vari dispositivi digitali come per esempio un lettore DVD.Formato audio : Durante la ricezione di una trasmissione TV digitale, è possibile selezionare il formato uscita audio digitale (SPDIF) tra le opzioni PCM o Dolby Digital.Ritardo audio : Usata per correggere la mancata corrispondenza audio-video durante la visione del televisore o di un video e ascoltando una uscita da un canale digitale mediante un dispositivo esterno come per esempio un ricevitore AV (0ms ~ 250ms). ■ Comp Dolby Digital (Line / RF): Questa funzione minimizza la disparità dei segnali tra un segnale dolby digital e un segnale vocale (per es. audio MPEG, HE-AAC, audio ATV). ✎ Selezionare Line per ottenere un audio dinamico, e RF per ridurre la differenza tra i suoni alti e bassi durante la notte.Line : Impostare il livello di uscita dei segnali maggiori o minori di -31dB (riferimento) su -20dB o -31dB. RF : Impostare il livello di uscita dei segnali maggiori o minori di -20dB (riferimento) su -10dB o -20dB. Reset impostazioni audio (OK / Annulla) Ripristina tutte le impostazione audio ai valori predefiniti. AD

[UC9000]BN68-02820J-ZG.indb 26 2010-05-24 오후 8:11:2527 Italiano 03 Funzioni base

¦ Selezione della modalità audio

t Quando si imposta la modalità f

g Dual, la modalitàaudio corrente viene visualizzata sullo schermo.Tipo di audio Dual f

g Predefinito A2 Stereo Mono Mono Cambio automatico Stereo Stereo ↔ Mono Dual Dual f ↔ Dual g Dual f

NICAM Stereo Mono Mono Cambio automatico Stereo Mono ↔ Stereo Dual Mono ↔ Dual f  Dual g  Dual f

✎ Se il segnale stereo è debole e si verifica un cambio automatico, passare alla modalità Mono. ✎ Attivata solo in caso di segnali audio stereo. ✎ Disponibile solo quando la sorgente Ingressi è impostata su TV. Menu Impostazione

¦ Impostazione dell’Ora

■ Orologio : L’impostazione dell’orario serve per utilizzare le funzioni timer del televisore. O L’ora corrente appare ogni volta che si preme il tasto INFO. ✎ Se il cavo di alimentazione viene scollegato, è necessario impostare nuovamente l’orologio.Modalità orologio (Automatico / Manuale) ✎ In base all’emittente e al segnale trasmesso, l’impostazione automatica dell’orario potrebbe non essere corretta. In questo caso, impostare l’orario manualmente. ✎ Per l’impostazione automatica dell’orario è necessario collegare l’antenna o il cavo.Imposta Ora: Impostare Giorno, Mese, Anno, Ora e Minuti manualmente. ✎ Disponibile solo quando Modalità orologio è impostata su Manuale.Fuso orario (in base alla nazione): Selezionare il fuso orario della propria zona. ✎ E’ possibile utilizzare questa funzione quando l’opzione Nazione è impostata su Altro. ✎ Questa funzione è disponibile solo quando la funzione Modalità orologio è impostata su Automatico. ¦ Impostazione Timer stand-by ■ Timer stand-by t : Spegne automaticamente il televisore dopo il periodo di tempo preimpostato. (30, 60, 90, 120, 150 e 180 minuti). ✎ Per annullare l’impostazione Timer stand-by, selezionare Off. ¦ Impostazione del Timer di accensione/spegnimento

■ Timer 1 / Timer 2 / Timer 3: Possono essere impostate tre diverse opzioni del Timer. Prima è necessario impostare l’orologio.Orario TV on / Orario TV off: Per impostare l’ora e i minuti e attivare / disattivare l’opzione. (Per attivare il timer con l’impostazione desiderata, impostare su Attiva.) Volume: Selezionare il livello del volume desiderato. Sorgente: Selezionare il contenuto TV o USB da riprodurre quando il televisore viene acceso automaticamente. (La modalità USB può essere selezionata solo quando un dispositivo USB è collegato al televisore) Antenna (quando Sorgente è impostata su TV) : Selezionare ATV o DTV. Canale (quando Sorgente è impostata su TV) : Selezionare il canale desiderato. Contenuti (quando Sorgente è impostata su USB) : Selezionare una cartella nel dispositivo USB contenente i file musicali o le immagini da riprodurre quando il televisore si accende automaticamente. ✎

x Se sul dispositivo USB non sono presenti file musicali, oppure la cartella contenente file musicali non è selezionata, l’opzione Timer non funziona correttamente. x Nel caso ci sia una sola foto memorizzata sul dispositivo USB, la funzione Slide Show non è disponibile. x Se il nome della cartella è troppo lungo, la cartella non è selezionabile. x A ogni dispositivo USB utilizzato viene assegnata una cartella. In caso di più dispositivi USB, verificare che le cartelle assegnate a ogni USB abbiano nomi diversi.I-II DUAL10 TV ATV 100 00 ▲

▼ 00 00 Timer 1 Orario TV onOrario TV offVolumeDisattivaDisattiva Dom Lun Mar Mer Gio Ven Sab 1 voltaSorgente Antenna CanaleRipetizione L Sposta U Regola E Conferma R Ritorna 3_BN68-02820J-Ita.indd 27 2010-05-25 오후 7:42:3428 Italiano Funzioni base Ripetizione: Selezionare 1 volta, Ogni gg, Lun~Ven, Lun~Sab, Sab~Dom o Manuale. Selezionando Manuale, è possibile impostare il giorno che si desidera attivare il timer. ✎ Il simbolo c indica che è stato selezionato il giorno. ✎ Spegnimento automatico (disponibile solo quando il televisore si accende mediante il Timer): Il televisore viene automaticamente spento dopo 3 ore di inattività al fine di prevenirne il surriscaldamento. ¦ Blocco programmi

✎ Prima della schermata di impostazione compare la schermata di inserimento del PIN. ✎ Digitare il PIN a 4 cifre; il PIN predefinito è “0-0-0-0”. Cambiare il PIN usando l’opzione Cambia PIN. ■ Blocco canali (Off / On): Bloccare i canali in Gestione canali per impedire a utenti non autorizzati, per esempio i bambini, di visualizzare programmi non adatti. ✎ Disponibile solo quando la sorgente Ingressi è impostata su TV. ■ Blocco Canale (in base alla nazione): Impedisce a utenti non autorizzati, per esempio i bambini, di visualizzare programmi non adatti mediante l’inserimento di un codice PIN a 4 cifre. Se il canale selezionato è bloccato, comparirà il simbolo “ \

”. Cons tutto: Sblocca tutti i parametri TV impostati. ■ Cambia PIN : Cambiare l’ID personale per impostare il televisore. ✎ Qualora si sia dimenticato il codice PIN, premere i tasti del telecomando nella sequenza seguente per ripristinare il codice PIN predefinito “0-0-0-0” : POWER (spento) → MUTE → 8 → 2 → 4 → POWER (acceso).

Lingua ■ Lingua menu : Imposta la lingua dei menu. ■ Lingua Teletext : Imposta la lingua desiderata per il servizio Teletext. ✎ La lingua predefinita è l’inglese, nel caso in cui la trasmissione non supporti la lingua selezionata. ■ Preferenze (Lingua principale audio / Lingua secondaria audio / Lingua principale sottotitoli / Lingua secondaria sottotitoli / Lingua principale Teletext / Lingua secondaria Teletext): Selezionare una lingua, che sarà la lingua predefinita alla selezione di un canale. Sottotitoli Utilizzare questo menu per impostare la modalità Sottotitoli. ■ Sottotitoli (Off / On): Attiva e disattiva i sottotitoli. ■ Modalità (Normale / Non udenti): Imposta la modalità dei sottotitoli. ■ Lingua Sottotitoli: Imposta la lingua dei sottotitoli. ✎ Se il programma che si sta guardando non supporta la funzione Non udenti, si attiva automaticamente l’opzione Normale anche se è selezionata la modalità Non udenti. ✎ La lingua predefinita è l’inglese, nel caso in cui la trasmissione non supporti la lingua selezionata. Testo digitale (Disabilita / Abilita) (solo UK) Se il programma è trasmesso con testo digitale, questa funzione è attivata. Rete (Tipo di rete / Impostazione rete / Test di rete /

SWL(Samsung Wireless Link) / Connessione SWL) Per l’impostazione delle opzioni, vedere le istruzioni riportate alla sezione “Connessione di rete” (p. 32).SUBT. [UC9000]BN68-02820J-ZG.indb 28 2010-05-24 오후 8:11:2729

■ Modalità gioco (Off / On): Durante la connessione

a una console per videogiochi come PlayStation™

o Xbox™, il gioco sarà più realistico selezionando la

Precauzioni e limitazioni per la modalità gioco

– Per scollegare una console per videogiochi e

collegare un altro dispositivo esterno, impostare

Modalità gioco su Off nel menu di impostazione.

– Visualizzando il menu TV in Modalità gioco si

potrebbe verificare un leggero sfarfallio.

Modalità gioco non è disponibile quando la

sorgente d’ingresso è impostata su TV o PC.

Dopo il collegamento della console di gioco,

impostare Modalità gioco su On. Purtroppo

potrebbe verificarsi una riduzione nella qualità delle

Se la Modalità gioco è impostata su On:

– Immagine è impostata su Standard e Suono è

– Equalizzatore non è disponibile.

■ BD Wise (Off / On): Fornisce la qualità ottimale delle

immagini per i prodotti SAMSUNG DVD, Blu-ray e Home

Theatre che supportano il formato BD Wise. Quando

BD Wise è impostato su On, la modalità immagine viene

automaticamente cambiata alla risoluzione ottimale.

Disponibile in caso di connessione di prodotti

Samsung che supportano BD Wise mediante

■ Trasparenza menu (Luminoso / Scuro): Imposta la

trasparenza del menu.

■ Tasto scorrev (Off / On): E’ possibile scegliere se utilizzare

o meno il touch pad LED, posizionato al centro sotto il

L’opzione Melodia è disattiva quando FastStart è

■ FastStart (Off / On): A televisore acceso, questa

funzione consente di riattivare lo schermo rapidamente.

■ Menu CI: Permette all’utente di accedere al menu del

modulo CAM. Selezionare il Menu CI in base alla scheda

■ Info sull’applicazione: Visualizza le informazioni

relative al modulo CAM inserito nell’alloggiamento CI e

nella “SCHEDA CI o CI+” inserita nel modulo CAM. È

possibile installare il modulo CAM in qualsiasi momento,

a televisore acceso o spento.

1. Acquistare il modulo CI CAM presso il rivenditore locale

2. Inserire saldamente la “SCHEDA CI o CI+” nel modulo

CAM nella direzione indicata dalla freccia.

3. Inserire il modulo CAM con la “SCHEDA CI o CI+”

nell’alloggiamento common interface, nella direzione

indicata dalla freccia, in modo che sia parallela

4. Verificare la visione dell’immagine su un canale a segnale

Telecomando wireless

Per accendere o spegnere il telecomando wireless o

La funzione di auto diagnosi potrebbe richiedere

alcuni secondi; questa operazione rientra nel normale

funzionamento del televisore.

■ Test immagine (Sì / No): Utilizzato per controllare

eventuali problemi di visualizzazione delle immagini.

■ Test audio (Sì / No): Usare la melodia predefinita per

verificare eventuali problemi audio.

Se non c’è ritorno audio dagli altoparlanti del

televisore, prima di eseguire il test audio verificare

che Seleziona altoparlante sia impostato su

Altoparlante TV nel menu Suono.

E’ possibile ascoltare la melodia durante il test

anche se Seleziona altoparlante è impostato su

Altoparlante est oppure quando l’audio è stato

disattivato premendo il tasto MUTE.

■ Informazioni sul segnale: (solo canali digitali) La qualità

di ricezione dei canali HDTV è perfetta o i canali non

sono disponibili. Regolare l’antenna per aumentare la

■ Risoluzione dei problemi: Se il televisore presenta

problemi, consultare questa sezione.

Se tra le varie descrizioni non è riportato il

problema riscontrato, contattare il Centro di

assistenza clienti Samsung.

[UC9000]BN68-02820J-ZG.indb 29 2010-05-24 오후 8:11:2730 Italiano Funzioni base

Aggiornamento software Aggiornamento software può essere eseguito mediante un segnale di trasmissione o mediante il download del più recente firmware dal sito “www.samsung.com” su un dispositivo USB.Versione corrente è il software già installato nel televisore. ✎ La versione del software è rappresentata come “Anno/Mese/Giorno_Versione”.Installare la versione più recente ■ Tramite USB : Inserire un’unità USB contenente l’aggiornamento del firmware scaricato dal sito “www.samsung.com” nel televisore. Fare attenzione a non scollegare l’alimentazione o rimuovere l’unità USB mentre l’aggiornamento è in corso. Al termine dell’aggiornamento del firmware, il televisore si spegnerà e riaccenderà automaticamente. Al termine dell’aggiornamento del software, le impostazioni video e audio modificate torneranno alle impostazioni predefinite. Si consiglia di scrivere le impostazioni in modo da poterle facilmente ripristinare dopo l’aggiornamento. ■ Online: Aggiornare il software mediante Internet.

✎ Per prima cosa, configurare la propria rete. Per istruzioni dettagliate sull’uso dell’opzione Impostazione rete, vedere la sezione “Impostazione della rete”. ✎ Se la connessione a Internet non funziona correttamente, potrebbe interrompersi. Riprovare. Se il problema persiste, scaricare il file di aggiornamento sul dispositivo USB e riprovare. ■ Tramite canale : Aggiorna il software mediante il segnale trasmesso. ✎ Se la funzione viene selezionata durante il periodo di trasmissione del software, il software verrà automaticamente ricercato e scaricato. ✎ Il tempo necessario per scaricare il software è determinato dallo stato del segnale. ■ Aggiornamento mod Standby : All’orario prestabilito verrà eseguito automaticamente un aggiornamento manuale. Poiché l’alimentazione dell’unità si attiva internamente, lo schermo LED potrebbe attivarsi per breve tempo. Questo fenomeno può continuare per più di un’ora, fino al termine dell’aggiornamento software. ■ Software alternativo (backup): Visualizza la versione software scaricata Online. Durante l’aggiornamento software, se la procedura viene interrotta, questa funzione verrà attivata. Guida alla connessione HD Consultare queste informazioni durante la connessione di dispositivi esterni al televisore. Contattare Samsung Fare riferimento a queste informazioni in caso di funzionamento anomalo del televisore o se si desidera aggiornare il software. E’ possibile reperire le informazioni riguardanti i nostri call centre, e come scaricare prodotti e software. Aggiornamento software Tramite USB ►OnlineTramite canaleAggiornamento mod Standby : OffSoftware alternativo 2010/01/15_00000 U Sposta E Conferma R RitornaVersione corrente 2010/01/18_000001Unità USBPannello laterale del piedistallo o

[UC9000]BN68-02820J-ZG.indb 30 2010-05-24 오후 8:11:2831 Italiano 04 Funzioni avanzate

Collegamento a un PC Uso di un Cavo HDMI/DVI / D-sub AUDIO OUTPC OUTAUDIO OUTDVI OUTModalità di visualizzazione (ingresso D-Sub e HDMI/DVI)La risoluzione ottimale è 1920 X 1080 a 60 Hz.Modalità RisoluzioneFrequenza orizzontale (KHz)Frequenza verticale (Hz) Frequenza di clock dei pixel (MHz)Polarità sync (O / V) IBM 640 x 350720 x 40031,46931,469 70,08670,087 25,17528,322 +/-

Quando si effettua una connessione mediante cavo HDMI/DVI, è necessario utilizzare il jack HDMI IN 1(DVI).

x La modalità interlacciata non è supportata. x Questo dispositivo potrebbe non funzionare correttamente se si seleziona un formato video non standard. x Le modalitàSeparata e Composito sono supportate. La modalità SOG (Sync On Green) non è supportata. [UC9000]BN68-02820J-ZG.indb 31 2010-05-24 오후 8:11:3032 Italiano Funzioni avanzate

E’ possibile impostare il televisore in modo da poter accedere a Internet attraverso una LAN con un collegamento via cavo o wireless.

¦ Collegamento a una rete cablata Vi sono tre modi per collegare il televisore alla LAN via cavo: y E’ possibile collegare il televisore alla LAN connettendo la porta LAN sul retro del televisore a un modem esterno mediante un cavo Cat 5. Vedere lo schema riportato sotto. y E’ possibile collegare il televisore alla LAN connettendo la porta LAN sul retro del televisore al Router IP collegato a un modem esterno. Usare un cavo Cat 5 per la connessione. Vedere lo schema riportato sotto. y In base alla configurazione della LAN, potrebbe essere possibile collegare il televisore alla LAN connettendo la porta LAN sul retro del televisore direttamente alla presa di rete a muro mediante un cavo Cat 5. Vedere lo schema riportato sotto. Notare che la presa a muro è collegata a un modem o un router che potrebbe essere installato in qualsiasi punto dell’abitazione.Se si dispone di una rete dinamica, è necessario utilizzare un modem ADSL o un router in grado di supportare il protocollo DHCP (Dynamic Host Configuration Protocol). Modem e router che supportano il protocollo DHCP forniscono automaticamente indirizzo IP, maschera di sottorete, gateway e DNS necessari al televisore per accedere a Internet, in modo da non costringere l’utente a immetterli manualmente. La maggior parte delle reti domestiche sono di tipo dinamico. Alcune reti richiedono un indirizzo IP statico. Se la rete richiede un indirizzo IP statico, immettere manualmente indirizzo IP, maschera di sottorete, gateway e DNS nella schermata Impostazione rete del TV durante l’impostazione della connessione di rete. Per ottenere indirizzo IP, maschera di sottorete, gateway e DNS contattare il proprio Internet Service Provider (ISP). Se si usa un computer basato su Windows, è possibile ottenere tali valori anche via computer. ✎ E’ possibile utilizzare modem ADSL in grado di supportare il protocollo DHCP se la rete richiede un indirizzo IP statico. I modem ADSL che supportano il protocollo DHCP permettono inoltre di usare indirizzi IP statici.Porta modem a paretePannello laterale del piedistalloCavo modemModem esterno (ADSL / VDSL / TV via cavo)Adattatore LANCavo LANAdattatore LANPorta modem a paretePannello laterale del piedistalloCavo modem Cavo LANModem esterno (ADSL / VDSL / TV via cavo)Router IP (con server DHCP)Pannello laterale del piedistalloCavo LANPorta LAN a pareteAdattatore LAN [UC9000]BN68-02820J-ZG.indb 32 2010-05-24 오후 8:11:3133

04 Funzioni avanzate

Impostazione rete (Automatico)

Durante la connessione del televisore a una rete che

supporta il protocollo DHCP, configurare Impostazione rete

su Auto. Per impostare automaticamente la connessione di

rete via cavo del televisore, seguire questi passaggi:

Procedura per l’impostazione automatica

1. Collegare il televisore alla LAN come descritto nella

2. Accendere il televisore, premere il tasto MENU sul

telecomando, usare il tasto ▲ o ▼ per selezionare

Impostazione, quindi premere ENTER E

3. Usare il tasto ▲ o ▼ per selezionare Rete nel menu

Impostazione, quindi premere ENTER E

schermo verrà visualizzata la schermata Rete.

4. Nella schermata Rete, selezionare Tipo di rete.

5. Impostare Network Tipo di rete su Cavo.

6. Selezionare Impostazione rete. Verrà visualizzata la

schermata Impostazione rete.

7. Impostare Impostazione IP su Automatico.

8. Automatico acquisisce e immette automaticamente le

impostazioni Internet necessarie.

9 Al termine, premere il tasto RETURN sul telecomando.

10. Se la funzione Rete non ha acquisito le impostazioni di

rete, passare alle istruzioni per la procedura Manuale.

Impostazione rete (Manuale)

Configurare Impostazione rete su Manuale quando si

collega il televisore a una rete che richiede un indirizzo IP

Ottenere le impostazioni per la connessione di rete

Per ottenere le impostazioni per la connessione di rete sulla

maggior parte dei computer basati su Windows, seguire

1. Cliccare con il tasto destro del mouse sull’icona Rete in

basso a destra dello schermo.

2. Nel menu a comparsa visualizzato, cliccare su Stato.

3. Nella finestra di dialogo, cliccare sulla scheda Supporto.

4. Nella scheda Supporto, cliccare su Dettagli. Sullo

schermo vengono visualizzate le impostazioni per la

connessione di rete.

Procedura per l’impostazione manuale

Per impostare manualmente la connessione di rete via cavo

del televisore, seguire questi passaggi:

1. Seguire i passaggi da 1 a 6 della “Procedura per

l’impostazione automatica”.

2. Impostare Impostazione IP su Manuale.

3. Premere il tasto ▼ del telecomando per passare al

primo campo da compilare.

4. Immettere le impostazioni Indirizzo IP,

Maschera sottorete, Gateway e Server DNS.

Per digitare i numeri utilizzare i tasti numerici del

telecomando, per spostarsi fra i campi utilizzare i tasti

5. Al termine, premere il tasto RETURN sul telecomando.

6. Selezionare Test di rete per verificare la connettivitàa

Maschera sottorete :

U Sposta E Conferma R Ritorna Impostazione IP : Automatico ►

U Sposta E Conferma R Ritorna Tipo di rete : Cavo ►

[UC9000]BN68-02820J-ZG.indb 33 2010-05-24 오후 8:11:3134 Italiano Funzioni avanzate

¦ Collegamento a una rete wireless

Per collegare il televisore a una rete wireless, è necessario disporre di un router o di un modem wireless e di un adattatore LAN

wireless Samsung (WIS09ABGN2) da collegare al jack USB sul pannello posteriore o laterale del televisore. Vedere la figura riportata sotto. L’adattatore LAN wireless Samsung supporta i protocolli di comunicazione IEEE 802.11A/B/G e N. Samsung consiglia di utilizzare il protocollo IEEE 802.11N. La riproduzione di un video mediante connessione IEEE 802.11B/G potrebbe non essere fluida. ✎

x Per utilizzare una rete wireless è necessario utilizzare la scheda “Samsung Wireless LAN Adapter” (WIS09ABGN2). x Per utilizzare una rete wireless, il televisore deve essere collegato a un router IP wireless. Se il router IP wireless supporta il protocollo DHCP, il televisore può utilizzare sia un indirizzo DHCP sia un indirizzo IP statico per collegarsi alla rete in modalità wireless. x

Selezionare un canale per il router IP wireless che non sia attualmente utilizzato. Se il canale impostato per il router IP wireless è attualmente utilizzato da un altro dispositivo vicino, ciò comporterà interferenze e le comunicazioni potrebbero interrompersi. x Sistemi di sicurezza diversi da quelli sotto elencati non sono compatibili con il televisore. x Selezionando la modalità Pure High-throughput (Greenfield) 802.11N con crittografia di tipo WEP, TKIP o TKIP-AES (WPS2Mixed) per il proprio AP, i televisori Samsung non supporteranno una connessione conforme alle nuove specifiche di certificazione Wi-Fi. x Se il proprio AP supporta WPS (Wi-Fi Protected Setup), è possibile collegarsi alla rete mediante PBC (Push Button Configuration) o un PIN (Personal Identification Number). WPS configureràautomaticamente l’SSID e la chiave WPA in entrambe le modalità. x Se il router, il modem o un dispositivo non è certificato, potrebbe non connettersi al televisore mediante l’adattatore LAN wireless Samsung. x Metodi di connessione: Vi sono sei modi per impostare la connessione alla rete wireless. – Configurazione automatica Samsung – PBC (WPS) – Impostazione automatica (mediante la funzione Ricerca rete automatica) – Impostazione manuale – SWL(Samsung Wireless Link) – Ad-Hoc x L’adattatore LAN wireless Samsung potrebbe non essere riconosciuto in caso di connessione mediante hub USB o cavo di prolunga USB diverso da quello fornito da Samsung.Pannello laterale del piedistalloPorta LAN a pareteCavo LANRouter IP wireless(AP con server DHCP)Adattatore LAN wireless Samsung o

✎ Nel caso l’adattatore LAN wireless Samsung sia collegato alla porta USB 2, potrebbe non essere possibile utilizzare la porta USB 1. Si consiglia pertanto di collegare l’adattatore LAN wireless Samsung alla porta USB 1 [UC9000]BN68-02820J-ZG.indb 34 2010-05-24 오후 8:11:3335

04 Funzioni avanzate

In caso di collegamento del televisore con un adattatore

LAN wireless Samsung, alcuni canali potrebbero visualizzare

le immagini in modo anomalo o presentare scariche

statiche. In tal caso, collegare l’adattatore LAN wireless

Samsung mediante un cavo USB in un luogo libero da

Allo scopo di evitare interferenze tra l’adattatore e il

sintonizzatore, installare l’adattatore LAN wireless

Samsung in un’area libera da interferenze.

Componenti: Cavo di prolunga, Nastro biadesivo

UE46C9000ZW, UE55C9000ZW UE46C9080ZW, UE55C9080ZW

Componenti: Cavo di prolunga, Velcro

(Configurazione automatica Samsung)

Questa funzione è disponibile negli AP (Access Point) che

supportano la modalità Configurazione automatica Samsung.

Se il proprio AP non supporta questa modalità, è possibile

collegarsi tramite PBC (WPS), Automatico, o manualmente.

Questa funzione è disponibile quando

SWL(Samsung Wireless Link) è impostato su Off.

E’ possibile vedere l’elenco delle apparecchiature che

supportano la Configurazione automatica Samsung sul

sito www.samsung.com.

Procedura per l’impostazione mediante Configurazione

1. Posizionare AP e televisore vicini e accenderli entrambi.

Poiché i tempi di avviamento delle applicazioni

sono diversi tra loro, potrebbe risultare necessario

attendere circa 2 minuti.

Se il cavo LAN è collegato alla porta WAN

dell’AP durante la Configurazione automatica,

sarà possibile completare il test di connessione

Internet. Se la connessione non è disponibile, la

funzione Configurazione automatica Samsung

verificherà solo i dispositivi collegati all’AP (e non la

connessione Internet).

2. Dopo 2 minuti, collegare l’adattatore LAN wireless

Samsung al televisore. Una volta impostato l’adattatore

LAN wireless Samsung, verrà visualizzata la finestra a

3. Appena stabilita la connessione, posizionare l’AP di

fianco all’adattatore LAN wireless Samsung a una

distanza non superiore a 25 cm.

4. Attendere fino all’avvenuta connessione automatica.

Se la funzione Configurazione automatica

Samsung non è in grado di collegare il televisore

all’AP, comparirà una schermata che avviserà

della mancata connessione. Reimpostare l’AP e

riprovare. Se la connessione ancora non riesce,

scegliere un altro metodo di connessione, PBC

(WPS), automatico o manuale.

5. Una volta stabilita la connessione, individuare il router

nella posizione desiderata.

Se le impostazioni dell’AP sono cambiate o è la

prima volta che si utilizza l’AP dopo l’acquisto,

sarà necessario impostarlo nuovamente iniziando

[UC9000]BN68-02820J-ZG.indb 35 2010-05-24 오후 8:11:3436 Italiano Funzioni avanzate

Impostazione rete (PBC(WPS)) Procedura per l’impostazione mediante PBC (WPS)Se il router è dotato di un tasto PBC (WPS), seguire questi passaggi:1. Collegare il TV all’adattatore di rete Wireless Samsung come descritto nella sezione precedente.2. Accendere il televisore, premere il tasto MENU sul telecomando, usare il tasto ▲ o ▼ per selezionare Impostazione, quindi premere ENTER E

3. Usare il tasto ▲ o ▼ per selezionare Rete nel menu Impostazione, quindi premere ENTER E

4. Nella schermata Rete, selezionare Tipo di rete. 5. Impostare Tipo di rete su Wireless.6. Selezionare Impostazione rete. Verrà visualizzata la schermata Impostazione rete.7. Premere il tasto Rosso del telecomando.8. Premere il tasto PBC (WPS) sul router entro due minuti. Il televisore acquisirà automaticamente tutte le impostazioni di rete di cui necessita e si collegherà alla rete.9. Una volta impostata la connessione di rete, premere il tasto RETURN per uscire dalla schermata Impostazione rete. Impostazione rete (Automatico) La maggior parte delle reti wireless dispongono di un ulteriore sistema di sicurezza che utilizza l’accesso alla rete tramite dispositivi per la trasmissione di un codice di sicurezza crittografato denominato Chiave di sicurezza o di accesso. La Chiave di sicurezza è basata su una passphrase, solitamente una parola o un codice alfanumerico di una determinata lunghezza richiesti al momento dell’impostazione della funzione di protezione della rete wireless. Utilizzando questo metodo per l’impostazione della connessione di rete, e avendo specificato una Chiave di sicurezza per accedervi, verrà chiesta una passphrase durante la procedura di impostazione.Procedura per l’impostazione automaticaPer impostare automaticamente l’accesso a una connessione wireless, seguire questi passaggi:1. Seguire i passaggi da 1 a 6 della “Procedura per l’impostazione mediante PBC (WPS)”. 2. Usare il tasto ▼ per selezionare Impostazione IP, quindi premere ENTER E . Premere ▲ o ▼ per selezionare Automatico, quindi premere ENTER E

3. Premere il tasto ▲ per passare a Seleziona una rete, quindi premere ENTER E . La funzione Rete ricerca le reti wireless disponibili. Al termine, verrà visualizzato l’elenco delle reti wireless disponibili.4. Nell’elenco delle reti disponibili, premere il tasto▲ o ▼ per selezionare le rete desiderata, quindi premere ENTER E

✎ Se l’AP è impostato su Hidden (Nascosto), sarà necessario selezionare Aggiungi rete e digitare Nome rete (SSID) e Chiave di sicurezza per stabilire la connessione.5. Se compare la finestra PIN/Sicurezza, andare al passaggio 6. Se compare la schermata di connessione rete, andare al passaggio 10. 6. Premere il tasto ▲ o ▼ per selezionare Sicurezza o PIN. Per la maggior parte delle reti domestiche, selezionare Sicurezza (per Chiave di sicurezza). Viene visualizzata la schermata Sicurezza. Impostazione rete PBC (WPS) U Sposta E Conferma R RitornaSeleziona una rete : Non selezionato ►Impostazione IP : Automatico Indirizzo IP : Maschera sottorete : Gateway : DNS : AutomaticoServer DNS : A B C D E F GH I J K L M NO P Q R S T UV W X Y Z 0~9

n Sposta E Conferma R RitornaChiave di sicurezza0 imm.Numero

04 Funzioni avanzate

7. Nella schermata Sicurezza, digitare la passphrase di

Dovrebbe essere possibile reperire la passphrase

in una delle schermate di impostazione usate per

impostare il router o il modem.

8. Per digitare la passphrase, seguire queste regole

– Premere i tasti numerici del telecomando per digitare

– Usare i tasti freccia del telecomando per passare da

un tasto all’altro nella schermata Chiave di sicurezza.

– Premere il tasto Rosso per cambiare da maiuscolo a

minuscolo e viceversa o visualizzare simboli/caratteri.

– Per digitare una lettera o un simbolo, passare alla

lettera o al simbolo, quindi premere ENTER E

– Per cancellare l’ultima lettera o numero digitato,

premere il tasto Verde del telecomando.

– Per inserire uno spazio vuoto, premere il tasto Giallo

9. Al termine, premere il tasto Blu sul telecomando. Verrà

visualizzata la schermata Connessione rete.

10. Attendere che venga visualizzato il messaggio

di conferma della connessione, quindi premere

. Verrà visualizzata nuovamente la schermata

11. Per verificare la connessione, premere RETURN per

selezionare Test di rete, quindi premere ENTER E

Impostazione rete (Ad-Hoc)

E’ possibile collegarsi a un dispositivo mobile senza Access

Point tramite la scheda “Samsung Wireless LAN Adapter”

usando un network peer-to-peer.

Questa funzione è disponibile quando

SWL(Samsung Wireless Link) è impostato su Off.

Procedura per il collegamento a un nuovo dispositivo Ad-hoc

1. Seguire i passaggi da 1 a 6 della “Procedura per

l’impostazione mediante PBC (WPS)” (p. 36).

2. Scegliere Seleziona una rete Verrà visualizzato un

elenco di dispositivi/reti.

3. All’interno dell’elenco dei dispositivi, premere il tasto Blu

Il messaggio Ad-hoc è una connes. Wi-Fi

diretta con il telefono cellulare o il PC. Il

sistema di rete esistente potrebbe avere

funzioni limitate. Cambiare la connessione di

rete? comparirà sullo schermo.

4. Digitare il Nome rete (SSID) generato e la

Chiave di sicurezza nel dispositivo che si desidera

Come collegarsi a un dispositivo Ad-hoc esistente

1. Seguire i passaggi da 1 a 6 della “Procedura per

l’impostazione mediante PBC (WPS)” (p. 36).

2. Scegliere Seleziona una rete Verrà visualizzato un

elenco di Dispositivi/Reti.

3. Selezionare il dispositivo desiderato nell’Elenco dei

4. Se è richiesta una chiave di sicurezza, digitarla.

Se la rete non funziona regolarmente, controllare

nuovamente i parametri Nome rete (SSID) e

Chiave di sicurezza. Una Chiave di sicurezza

errata può causare un malfunzionamento.

Impostazione rete (Manuale)

Se gli altri metodi non funzionano, digitare le impostazioni di

Ottenere le impostazioni per la connessione di rete

Per ottenere le impostazioni per la connessione di rete sulla

maggior parte dei computer basati su Windows, seguire

1. Cliccare con il tasto destro del mouse sull’icona Rete in

basso a destra dello schermo.

2. Nel menu a comparsa, cliccare su Stato.

3. Nella finestra di dialogo, cliccare sulla scheda Supporto.

4. Nella scheda Supporto, cliccare su Dettagli. Vengono

visualizzate le impostazioni di rete.

[UC9000]BN68-02820J-ZG.indb 37 2010-05-24 오후 8:11:3538

Procedura per l’impostazione manuale

Per immettere manualmente le impostazioni di rete, seguire

1. Seguire i passaggi da 1 a 6 della “Procedura per

l’impostazione mediante PBC (WPS)” (p. 36).

2. Usare il tasto ▼ per selezionare Impostazione IP, quindi

. Premere ▲ o ▼ per selezionare

Manuale, quindi premere ENTER E

3. Premere il tasto ▼ per passare al primo campo da

compilare (Indirizzo IP).

4. Usare i tasti numerici per digitare i numeri.

5. Una volta compilato ogni campo, usare il tasto ► per

passare al campo successivo. E’ inoltre possibile usare

gli altri tasti freccia per spostarsi verso l’alto, il basso e a

6. Immettere le impostazioni Indirizzo IP,

Maschera sottorete, Gateway.

7. Premere il tasto ▲ o ▼ per passare a DNS.

8. Premere il tasto ▼ per passare al primo campo DNS.

Digitare i numeri come indicato sopra.

9. Al termine, premere il tasto ▲ per passare a

Seleziona una rete. Selezionare la rete e premere

10. Andare al passaggio 4 della “Procedura per

l’impostazione automatica” (p. 35) e seguire le istruzioni

a partire da quel punto.

SWL(Samsung Wireless Link)

Questa funzione permette di collegare un dispositivo

Samsung che supporta PBC (WPS) al televisore. E’ possibile

collegare altri dispositivi al televisore anche se a quest’ultimo

non è collegato un router.

Per utilizzare Internet@TV, l’AP (Access Point) deve

essere collegato alla rete wireless.

Solo i router che utilizzano la banda 2.4 Ghz sono

supportati. I router che utilizzano la banda 6 Ghz non

Connessione SWL Al televisore è possibile collegare un dispositivo che supporta

Questa funzione è disponibile quando

SWL(Samsung Wireless Link) è impostato su On.

Come collegare Samsung Wireless Link

Per le procedure necessarie a stabilire una connessione,

vedere le seguenti indicazioni:

1. Seguire i passaggi da 1 a 5 della “Procedura per

l’impostazione mediante PBC (WPS)” (p. 36).

2. Selezionare SWL(Samsung Wireless Link) usando il

tasto ▼ e premere ENTER E

3. Selezionare Connessione SWL usando il tasto ▼ e

4. Se viene visualizzato il messaggio “Premere il pulsante

PBC sul dispositivo supportato da PBC(WPS) per

connetterlo entro 120 secondi.” premere il tasto PBC

sul dispositivo per collegarlo.

Per maggiori informazioni, vedere il manuale di

impostazione della rete wireless del dispositivo da

5. Se il dispositivo è collegato in modo corretto al televisore

dopo l’avvio del conteggio visualizzato nella finestra,

questa si chiuderà automaticamente.

Se la connessione non riesce, riprovare dopo 2

Se il televisore non riesce a stabilire una connessione a Internet

Il televisore potrebbe non essere in grado di collegarsi a

Internet perché l’ISP ha registrato in modo permanente

l’indirizzo MAC (un numero di identificazione univoco) del

PC o del modem in uso; ciò consente l’autenticazione

dell’utente a ogni accesso a Internet in modo da evitare

l’accesso non autorizzato. Poiché il televisore ha un indirizzo

MAC diverso, l’ISP non è in grado di autenticare il relativo

indirizzo MAC, perciò il televisore non sarà in grado di

In questo caso, chiedere all’ISP le procedure per collegare

dispositivi diversi dal PC (per esempio il televisore) a

Se l’Internet Service Provider richiede un ID o una password

per il collegamento a Internet, il televisore potrebbe non

essere in grado di collegarsi. In questo caso, digitare l’ID o

la password durante l’accesso a Internet. La connessione

Internet potrebbe interrompersi a causa di un problema

di firewall. In questo caso, contattare l’Internet Service

Se ancora non è possibile collegarsi a Internet anche dopo

04 Funzioni avanzate

¦ Collegamento di un dispositivo USB

1. Accensione del televisore.

2. Collegare un dispositivo USB contenente foto, programmi TV, musica e/o

fi lmati registrati alla porta USB 1 o USB 2 sul pannello laterale o posteriore del

3. Quando un dispositivo USB viene collegato al televisore, sullo schermo compare

una fi nestra. A questo punto è possibile selezionare Media Play.

¦ Connessione al PC tramite rete

E’ possibile riprodurre immagini, musica e video memorizzati sul PC mediante una connessione di rete in modalità Media Play.

Se si utilizza Media Play per riprodurre un file salvato sul PC, è necessario scaricare “PC Share Manager” e il manuale

utente dal sito “www.samsung.com.”

1. Per ulteriori informazioni sulla confi gurazione di rete, vedere la sezione “Connessione di rete” (p. 32).

– È opportuno che il televisore e il PC siano nella stessa subnet. Le prime 3 parti dell’indirizzo subnet e IP del televisore e

del PC devono essere uguali e solo l’ultima parte (l’indirizzo host) deve variare (per es. Indirizzo IP: 123.456.789.**)

2. Mediante un cavo LAN, collegare il modem esterno e il PC su cui verrà installato il programma Samsung PC Share

– E’ possibile collegare direttamente il televisore al PC senza dover passare tramite un router.

Godetevi i programmi TV registrati, le foto, la musica

o i fi lm salvati su un dispositivo USB Mass Storage

Class (MSC) e/o sul PC. Cavo LAN PC Modem esterno (ADSL / VDSL / TV via cavo) LAN Adattatore LAN wireless SamsungRouter IP wirelessPannello laterale del piedistallo or Cavo LANCavo modemCavo LAN Cavo LAN LAN adapter

SUM Camb dispos Visual. dispos. E Conferma R RitornaTV registrata MEDIA.P Unità USBPannello laterale del piedistallo o

Nessuna funzione è supportata in caso di collegamento al PC tramite rete:

Funzioni Musica di sottofondo e Impostazione musica di sottofondo.

Ordinamento dei file in base alle preferenze nelle cartelle Foto, Musica e Video.

(FF) durante la riproduzione di un film.

Le didascalie incorporate, Divx DRM, Multi-audio, non sono supportate.

Samsung PC Share Manager deve essere autorizzato dal programma firewall del PC.

Quando si utilizza la modalità Media Play mediante una connessione di rete, in base alle funzioni del server:

Il metodo di ordinamento può variare.

La funzione di ricerca scene può non essere supportata.

La funzione Ripr in continuo, che riprende la riproduzione di un video interrotto, può non essere supportata.

– La funzione Ripr in continuo non supporta utenti multipli. (La funzione memorizza solo il punto in cui l’ultimo utente

ha interrotto la riproduzione.)

I tasti ◄ o ► potrebbero non funzionare a seconda delle informazioni relative al contenuto.

Durante la riproduzione di un video in Media Play attraverso una connessione di rete potrebbero verificarsi disturbi di

Utilizzando file multimediali senza licenza, il prodotto potrebbe non funzionare correttamente.

Elenco delle cose da sapere prima di utilizzare Media Play

MTP (Media Transfer Protocol) non è supportato.

Il file system supporta FAT16, FAT32 e NTFS.

Alcuni dispositivi audio e videocamere digitali USB possono non essere compatibili con questo televisore.

Media Play supporta solo i dispositivi USB MSC (Mass Storage Class). MSC è un dispositivo di memorizzazione di

massa Bulk-Only Transport. Esempi di MSC sono le unità Thumb, i lettori di schede Flash e le unità HDD USB (le

unità HUB USB non sono supportate.) I dispositivi devono essere collegati direttamente alla porta USB del televisore.

Prima di collegare il dispositivo al televisore, eseguire il backup dei file per prevenire una perdita accidentale o

eventuali danni. SAMSUNG non è responsabile di eventuali danni ai file dati o perdite di dati.

Non scollegare il dispositivo USB durante il caricamento.

Maggiore è la risoluzione dell’immagine, maggiore è il tempo necessario per visualizzarla sullo schermo.

La risoluzione massima supportata in JPEG è 15360X8640 pixel.

In caso di file non supportati o danneggiati, comparirà il messaggio “Formato file non supportato”.

Se la chiave di ordinamento è impostata su Visual base, è possibile visualizzare in ogni cartella un massimo di 1000 file.

I file MP3 con DRM precedentemente scaricati da un sito a pagamento non verrano riprodotti. Digital Rights

Management (DRM) è una tecnologia che supporta la creazione, la distribuzione e la gestione di contenuti in modo

completo e integrato, compresa la protezione dei diritti e degli interessi dei fornitori dei contenuti, la prevenzione dalla

copia illegale, così come la gestione degli addebiti e dei pagamenti.

Se sono collegati più di 2 dispositivi PTP, potranno essere utilizzati solo uno alla volta.

Se sono collegati più di due dispositivi MSC, alcuni di essi potrebbero non essere riconosciuti. Se un dispositivo

richiede molta potenza (più di 500mA o 5V), il dispositivo USB può non essere supportato.

Nel caso in cui, quando si collega o si utilizza un dispositivo USB, venga visualizzato un messaggio che indica la

presenza di sovratensione, il dispositivo potrebbe non essere riconosciuto o non funzionare correttamente.

Se il televisore non ha ricevuto segnali nel tempo prefissato in Prot. Auto. dopo, si attiverà lo screensaver.

Le modalità di risparmio energetico di alcuni dischi rigidi possono azzerarsi automaticamente quando queste unità

vengono collegate al televisore.

Se si usa un cavo di prolunga USB, il dispositivo USB potrebbe non essere riconosciuto o i file sul dispositivo

potrebbero non essere letti.

Se il dispositivo USB collegato al televisore non viene riconosciuto, l’elenco dei file sul dispositivo è corrotto o uno

dei file in elenco non viene riprodotto, collegare il dispositivo USB al PC, formattare il dispositivo e controllare il

Se un file cancellato dal PC compare nuovamente quando si esegue Media Play, utilizzare la funzione “Svuota

cestino” sul PC per eliminare in modo permanente il file.

[UC9000]BN68-02820J-ZG.indb 40 2010-05-24 오후 8:11:3841 Italiano 04 Funzioni avanzate

 Visualizzazione a schermo Posizionarsi sul file desiderato usando i tasti su/giù/sinistra/destra, quindi premere ENTER 

 (Riproduci). Il file selezionato verrà visualizzato. ✎

Supporta Visual. dispos. e Pag. iniziale nella homepage Media Play.

Per utilizzare la funzione di registrazione o Mod. TimeShift, il dispositivo USB collegato deve essere disponibile per la registrazione. Si consiglia l’uso della funzione Formatt disp per utilizzare una unità HDD USB. ✎

Durante la formattazione del dispositivo, non scollegare l’alimentazione. La formattazione del dispositivo cancelleràtutti i file.

Prima di formattare il dispositivo per il televisore, eseguire il backup dei file per prevenire una perdita accidentale o eventuali danni.Riproduzione di programmi TV registrati 1. Premere il tasto ◄ o ► per selezionare TV registrata, quindi premere ENTER  nel menu Media Play. 2. Premere ◄/►/▲/▼ per selezionare il file desiderato tra quelli riportati in elenco.3. Premere ENTER  o il tasto  (Riproduci). – Il file selezionato verrà visualizzato in alto con il relativo tempo di riproduzione. – Durante la riproduzione di un programma TV, è possibile eseguire ricerche utilizzando i tasti ◄ e ►.Tasti operativi

B Verde (Ripeti sezione): E’ possibile impostare la funzione allo scopo di ripetere le sezioni desiderate. E’ inoltre possibile guardare le sezioni preferite.Jan.10.2010Jan.10.2010Jan.10.2010Jan.10.2010Jan.10.2010Jan.10.2010Jan.10.2010Jan.10.2010Jan.10.2010Jan.10.2010/Movie 01.avi 1/1Movie 01.avi SUM Movie 03.aviMovie 05.aviMovie 07.aviMovie 09.aviMovie 02.aviMovie 04.aviMovie 06.aviMovie 08.aviMovie 10.avi  Seleziona Ordinam.  StrumentiInformazioni:E’ possibile verificare il nome del file selezionato e il numero di file e di pagine.Sezione Elenco ordinamento: Visualizza lo standard di ordinamento. ✎ Lo standard di ordinamento cambia in base ai contenuti.Tasti operativi Rosso (Camb dispos): Seleziona un dispositivo connesso.

B Verde (Preferenze): Imposta le preferenze dei file. (non supportato in Visual base)

Giallo (Seleziona): Seleziona più file da un elenco. I file selezionati vengono evidenziati con un simbolo. Blu (Ordinam.): Seleziona l’elenco ordinato.  Strumenti: Visualizza il menu delle opzioni. ✎ Usando i tasti  (REW) o  (FF), è possibile spostare l’elenco file alla pagina successiva o precedente.Sezione Elenco file:E’ possibile confermare i file e i gruppi ordinati in ogni categoria.VideoPagina Camb dispos

00:04:03 / 00:07:38 1/1

SUM B Ripeti sezione Ripr in continuo  Capitoli  Salta  Strumenti Riprende la riproduzione dall’ultima

[UC9000]BN68-02820J-ZG.indb 41 2010-05-24 오후 8:11:4142 Italiano Funzioni avanzate Uso della funzione Mod. TimeShift  Se si è dimenticato di guardare un programma, questa funzione permette di vederne la registrazione. Quando Mod. TimeShift è impostata su Automatico, il televisore memorizza il canale che si sta guardando per registrare i programmi automaticamente.Quando Mod. TimeShift è impostata su Manuale, premendo il tasto  (Riproduci), il televisore memorizza la programmazione del canale dal punto indicato dall’utente.  I video registrati sono protetti con tecnologia DRM (Digital Rights Management) e non possono essere riprodotti su PC o altri televisori. Si prega di notare che i file memorizzati sul televisore non potranno essere utilizzati in caso di sostituzione della scheda principale. ✎

x Le trasmissioni dati non possono essere registrate. x

La disponibilità delle funzioni di registrazione e Mod. TimeShift può dipendere dalla qualità delle immagini e dallo spazio libero sul disco rigido. x

Premendo ▲ o ▼, è possibile vedere il canale attualmente sintonizzato, oppure l’inizio della trasmissione registrata.

x La funzione Mod. TimeShift può essere attivata per un massimo di 90 minuti. x

Dopo aver eseguito la funzione Mod. TimeShift fino a oltre il termine dell’orario impostato, le informazioni orarie verranno ripristinate come “00:00:00.” Inoltre, nel caso la registrazione sia stata messa in pausa, il televisore riprenderà la riproduzione automaticamente. x Una volta raggiunto il limite del 5% di spazio libero sul dispositivo di memoria USB, la registrazione in corso verrà interrotta. x Quando si esegue la registrazione utilizzando sia la funzione PVR (Personal Video Recorder) sia un dispositivo in grado di supportare la funzione HDMI-CEC, la registrazione mediante PVR ha la priorità. x

Durante la riproduzione o l’uso della funzione Mod. TimeShift, l’immagine verrà visualizzata in base alle impostazioni di visualizzazione del televisore. x Modificando la sorgente d’ingresso durante la registrazione, lo schermo risulterà vuoto fino al completo riconoscimento della nuova sorgente. x

Se durante l’uso delle funzioni di registrazione e Mod. TimeShift si avvia un’applicazione che non supporta queste funzioni, l’applicazione si chiuderà automaticamente. x Inoltre, sulla finestra dell’applicazione potrebbe comparire un messaggio che informa che l’applicazione è stata chiusa insieme alle funzioni di registrazione e Mod. TimeShift. x Mod. TimeShift non è supportata per i canali radiofonici. x

Le funzioni di registrazione e Mod. TimeShift non sono disponibili per i canali bloccati attraverso l’attivazione dell’opzione Blocco canali. x

Se il dispositivo USB non ha completato il Test prestazioni dispositivo, dovrà nuovamente eseguire sia la procedura

Formatt disp sia il Test prestazioni dispositivo prima di poter effettuare la registrazione mediante Guida o Gestione canali. x

Le funzioni di registrazione e Mod. TimeShift sono disponibili solo con un dispositivo di memoria USB che ha completato il Test prestazioni dispositivo. x

Non sarà quindi possibile avviare le funzioni di registrazione o Mod. TimeShift con un dispositivo che non ha completato il Test prestazioni dispositivo. x Premendo il tasto  (REC) sul telecomando mentre è visualizzata la schermata Gestione canali o durante la funzione Regist progr, il televisore potrebbe avviare o interrompere la registrazione con un ritardo di 1 o 2 secondi rispetto al comando dato a causa del tempo necessario a eseguire il comando. x

Se è collegato un dispositivo di registrazione USB, i file in registrazione o in Mod. TimeShift salvati in modo anomalo verranno automaticamente cancellati. x Se si passa in modalità ingresso esterno durante la registrazione, la registrazione continuerà ma il tasto  (REC) verrà disabilitato. x

Se viene impostata qualsiasi funzione in grado di spegnere il televisore (Timer stand-by Off, ecc.) selezionando un orario che va in conflitto con la registrazione, il televisore si spegnerà al termine della registrazione. [UC9000]BN68-02820J-ZG.indb 42 2010-05-24 오후 8:11:4143

04 Funzioni avanzate

Riproduzione di video

1. Premere il tasto ◄ o ► per selezionare Video, quindi premere ENTER E

nel menu Media Play.

2. Premere ◄/►/▲/▼ per selezionare il file desiderato tra quelli riportati in elenco.

– Il file selezionato verrà visualizzato in alto con il relativo tempo di riproduzione.

– Se le informazioni sulla durata del video non sono disponibili, il tempo di riproduzione e la barra di avanzamento non

vengono visualizzati.

– Durante la riproduzione di un video, è possibile eseguire ricerche utilizzando i tasti ◄ e ►.

In questa modalità, è possibile visualizzare clip video contenute

in un gioco, tuttavia non è possibile riprodurre il gioco stesso.

y Formati sottotitoli supportati Nome Estensione file FormatoTesto MPEG-4 time-based .ttxt XMLSAMI .smi HTMLSubRip .srt string-basedSubViewer .sub string-basedMicro DVD .sub o .txt string-based y Formati video supportati Estensione file

In caso di problemi con i contenuti di un codec, il codec non verrà supportato.

Se le informazioni relative a un Contenitore sono incorrette e il file è in errore, il Contenitore non sarà in grado di

riprodurlo correttamente.

Le funzioni audio e video possono non funzionare se i contenuti hanno un bitrate/frame rate standard superiore

al Frame/sec compatibile elencato nella tabella precedente.

Se la Index Table è in errore, la funzione Cerca (Salta) non è supportata. Decoder video Decoder audio• Supporta fino a H.264, Livello 4.1• H.264 FMO / ASO / RS, VC1 SP / MP / AP L4 e AVCHD non sono supportati.• XVID, MPEG4 SP, ASP: – Inferiore a 1280 x 720: Max 60 frame – Superiore a 1280 x 720: Max 30 frame• Oltre GMC 2 non supportato.• H.263 non è supportato.• Supportata solo la tecnologia Samsung Techwin MJPEG. • Supporta fino a WMA 7, 8, 9, STD• WMA 9 PRO non supporta 2 canali oltre multicanale o audio “lossless” (privo di perdite).• La velocità di campionamento WMA 22050Hz mono non è supportata. Riproduzione di contenuti registrati o continua di filmati (Riprendi riprod.)

Se si interrompe la riproduzione di Programmi TV registrati o video, la riproduzione può essere ripresa in seguito a partire dal

punto in cui è stata interrotta.

Premendo il tasto ENTER E

(Capitoli) durante la riproduzione di un file, è possibile cercare le scene divise in capitoli.

La funzione Capitoli non è disponibile se le informazioni relative all’indice sono danneggiate o non sono supportate.

1. Selezionare il filmato da riprodurre in modo continuo premendo il

tasto ◄ o ► per selezionarlo nella sezione elenco file.

3. Selezionare Ripr in continuo (Riprendi riprod.) premendo il

tasto blu. La riproduzione del filmato inizierà dal punto di arresto

Il tasto blu è disponibile solo quando si riavvia la

Se la funzione Prom ripr cont di un film è impostata su

On nel menu Impostaz., comparirà un messaggio alla

ripresa della riproduzione del filmato.

Movie 01.avi00:04:03 / 00:07:38 1/1

SUM Ripr in continuo E Capitoli L Salta T Strumenti R RitornaRiprende la riproduzione dall’ultima scena visualizzata. Ripr in continuo [UC9000]BN68-02820J-ZG.indb 44 2010-05-24 오후 8:11:4345

04 Funzioni avanzate

Riproduzione di musica

1. Premere il tasto ◄ o ► per selezionare Musica, quindi premere

nel menu Media Play.

2. Premere ◄/►/▲/▼ per selezionare il file desiderato tra quelli

riportati in elenco.

– Durante la riproduzione di un Musica, è possibile eseguire

ricerche utilizzando i tasti ◄ e ►.

(FF) non sono attivi durante la

Visualizza solo i file con estensione MP3 e PCM. I file con altre

estensioni non vengono visualizzati, nemmeno se sono stati

salvati sul medesimo dispositivo USB.

Se il suono risulta anomalo durante la riproduzione di file MP3, regolare l’Equalizzatore nel menu Suono.

(Un file MP3 sovramodulato può causare problemi audio.)

E’ possibile creare una El. personale selezionando i brani musicali desiderati per poi riprodurre la El. personale creata.

Visualizzazione di una foto (o di una proiezione di diapositive)

1. Premere il tasto ◄ o ► per selezionare Foto, quindi premere

nel menu Media Play.

2. Premere ◄/►/▲/▼ per selezionare il file desiderato tra quelli

riportati in elenco.

– Quando si visualizza un elenco di foto, per iniziare la

proiezione di diapositive premere il tasto

– Nella proiezione di diapositive verranno utilizzate tutte le foto

contenute nell’Elenco file.

– Durante la proiezione di diapositive, i file appaiono in sequenza

a partire da quello correntemente visualizzato.

Impostando l’opzione Musica di sottofondo su On durante la

proiezione delle diapositive i brani musicali vengono riprodotti

La Modalità MdS non può essere modificata fino al completo

caricamento della musica di sottofondo.

3/15 I Love you Jhon Music 1No SingerMusic 2No SingerMusic 3No SingerMusic 4No SingerMusic 5No SingerI Love You Jhon 1st Album Pop

¦ Riproduzione di più file Riproduzione di filmati/brani musicali/foto selezionati /programmi TV1. Premere il tasto giallo per selezionare il file desiderato tra quelli riportati in elenco.2. Ripetere l’operazione per selezionare più file. ✎

x Il simbolo c comparirà a sinistra dei file selezionati. x Per annullare una selezione, premere nuovamente li tasto giallo. x Per deselezionare tutti i file, premere il tasto TOOLS e selezionare Deseleziona tutto. 3. Premere il tasto TOOLS e selezionare Riproduci cont. selez.. Riproduzione di gruppi di file video/musicali/fotografici/programmi TV 1. Durante la visualizzazione dell’elenco file, posizionarsi su un qualsiasi file del gruppo desiderato.

2. Premere il tasto TOOLS e selezionare Riproduci gruppo corrente.

¦ Funzione aggiuntiva Media Play Ordinare l’elenco dei filePremere il tasto blu nell’elenco dei file per ordinarli.CategoriaOperazioni TV registrata Video Musica Foto Visual baseMostra l’intera cartella. E’ possibile visualizzare l’elenco dei file selezionando la cartella.> > > TitoloOrdina e mostra i titoli dei filmati in ordine di simbolo/numerico/alfabetico/speciale. > > > > PreferenzeMostra e visualizza il file in base alle preferenze. E’ possibile cambiare le preferenze dei file contenuti nella sezione elenco file usando il tasto verde.> > > > Data ultimaOrdina e visualizza i file in base alla data più recente. > > > Prima data psbOrdina e visualizza i file in base alla data meno recente. > > > ArtistaOrdina i brani musicali per artista in ordine alfabetico. > AlbumOrdina i brani musicali per album in ordine alfabetico. > GenereOrdina i brani musicali per genere musicale. > AtmosferaOrdina i brani musicali in base all’atmosfera. È possibile cambiare le informazioni relative all’atmosfera musicale. > MensileOrdina e visualizza i file in base al mese. Li ordina solo in base al mese (da gennaio a dicembre) indipendentemente dall’anno.> > CanaleOrdina i file registrati in base al nome del canale. >

1/1 /Movie 01.avi SUM Movie 01.aviJan.10.2010Jan.10.2010Jan.10.2010Jan.10.2010Jan.10.2010Jan.10.2010Jan.10.2010Jan.10.2010Jan.10.2010Jan.10.2010Movie 03.aviMovie 05.aviMovie 07.aviMovie 09.aviMovie 02.aviMovie 04.aviMovie 06.aviMovie 08.aviMovie 10.avi Camb dispos Seleziona Ordinam.

T StrumentiVideoFile 2 sel.nati Pagina [UC9000]BN68-02820J-ZG.indb 46 2010-05-24 오후 8:11:4647

04 Funzioni avanzate

Menu Opzioni Riproduzione Programmi TV registrati/Video/Musica/Foto

Durante la riproduzione di un file, premere TOOLS. CategoriaOperazioniTV registrataVideo Musica FotoTitolo E’ possibile spostare l’altro file direttamente. >

Modalità Ripeti E’ possibile riprodurre ripetutamente contenuti registrati, film o brani musicali.

> > > Formato immagine E’ possibile regolare la dimensione dell’immagine in base alle proprie preferenze.

> Impostazioni E’ possibile regolare l’impostazione dell’immagine (p. 19~25). > > >Impostazioni audio E’ possibile regolare l’impostazione dell’audio (p. 25, 26, 27). > > > > Impostazione sottotitoli E’ possibile riprodurre il video con i Sottotitoli. Questa modalità funziona solo se il nome del file dei sottotitoli è uguale a quello del video.> >Audio E’ possibile guardare video in una delle lingue supportate. La funzione è attiva solo quando vengono riprodotti file stream che supportano formati audio multipli.> >Descrizione audio E’ possibile regolare la descrizione audio (p. 26). > Arresta proiezione diapositive / Avvia proiezione diapositiveE’ possibile avviare una Proiezione diapositive. >

Velocità slide show Durante la proiezione diapositive è possibile selezionare la velocità di proiezione.

Effetto slide show E’ possibile impostare vari effetti da applicare alla proiezione delle diapositive.

Musica di sottofondo Durante la proiezione diapositive è possibile impostare la musica di sottofondo desiderata. > Zoom E’ possibile ingrandire le immagini a pieno schermo. > Ruota E’ possibile ruotare le immagini a pieno schermo. >

Sfondo Home E’ possibile spostare il file sul desktop Media Play.

Informazioni E’ possibile visualizzare le informazioni dettagliate sul file riprodotto.

Uso del menu Impostazione

■ Impostazione sfondo: Selezionare questa opzione per visualizzare lo sfondo desiderato.

■ Prom ripr di un film (Riprendi riprod.) (On / Off): Selezionare questa opzione per visualizzare il messaggio di aiuto a

comparsa per la riproduzione continua del filmato.

■ Ottieni codice registrazione DivX® VOD: Mostra il codice di registrazione autorizzato per il televisore. Se si è connessi

al sito web DivX e si registra il codice di registrazione con un account personale, è possibile scaricare il file di registrazione

VOD. Se la registrazione VOD viene riprodotta con Media Play, la procedura di registrazione viene completata.

Per ulteriori informazioni su DivX® VOD, visitare il sito “www.DivX.com”.

■ Ottieni codice disattivazione DivX® VOD: Se DivX® VOD non è registrato, viene visualizzato il codice di disattivazione

della registrazione. Se si esegue questa funzione con codice DivX® VOD registrato, la registrazione DivX® VOD corrente

■ Informazioni: Selezionare questa opzione per visualizzare le informazioni sul dispositivo collegato.

[UC9000]BN68-02820J-ZG.indb 47 2010-05-24 오후 8:11:4748 Italiano Funzioni avanzate Anynet+Cos’è Anynet+? t

Anynet+ è una funzione che permette di controllare mediante il telecomando del televisore Samsung tutti i dispositivi Samsung

collegati che supportano Anynet+. Il sistema Anynet+ può essere usato solo con i dispositivi Samsung dotati della funzione

Anynet+. Per controllare se il dispositivo Samsung in uso è dotato di questa funzione, verificare la presenza del logo Anynet+. Per collegare un sistema Home Theatre 1. Collegare il jack HDMI IN (1(DVI), 2(ARC), 3 o 4) del televisore al jack HDMI OUT del dispositivo Anynet+ corrispondente tramite un cavo HDMI. 2. Collegare il jack HDMI IN del sistema Home Theater al jack HDMI OUT del dispositivo Anynet+ corrispondente tramite un cavo HDMI. ✎ NOTA x

Collegare un cavo ottico tra la porta DIGITAL AUDIO OUT (OPTICAL) del televisore all’ingresso Digital Audio del sistema Home Theatre. x

La funzione ARC attiva l’uscita digitale audio mediante la porta HDMI IN 2(ARC) e può funzionare solo quando il televisore è collegato a un ricevitore audio che supporti la funzione ARC. x Se si opta per una connessione di questo genere, la presa ottica permette l’uscita di soli 2 canali audio. In questo modo sarà possibile ascoltare l’audio solo dagli altoparlanti frontali, sinistro e destro del sistema Home Theatre e dal

subwoofer. Per avere un audio a 5.1 canali, collegare la porta DIGITAL AUDIO OUT (OPTICAL) del lettore

DVD / Ricevitore satellitare (p. es. dispositivo Anynet 1 o 2) direttamente a un amplificatore o all’Home Theatre, non al televisore. x Collegare solo un sistema Home Theatre. x E’ possibile collegare un dispositivo Anynet+ tramite un cavo HDMI. Alcuni cavi HDMI potrebbero non supportare le funzioni Anynet+. x Anynet+ si attiva solo quando il relativo dispositivo AV è acceso o in modalità Standby. x Anynet+ supporta fino a 12 dispositivi AV. Da notare che è possibile connettere fino a 3 dispositivi dello stesso tipo.Home TheatreDispositivo Anynet+ 1Dispositivo Anynet+ 2, 3, 4Pannello laterale del piedistalloAdattatore otticoCavo HDMICavo HDMICavo HDMICavo ottico [UC9000]BN68-02820J-ZG.indb 48 2010-05-24 오후 8:11:4749 Italiano 04 Funzioni avanzate Menu Anynet+Il menu Anynet+ può variare a seconda del tipo e dello stato del dispositivo Anynet+ collegato al televisore.Menu Anynet+ DescrizioneVisualizza TV La modalità Anynet+ passa alla modalità di trasmissione TV.Elenco dispositivi Visualizza l’elenco dei dispositivi Anynet+. (nome_dispositivo) MENU Mostra i menu del dispositivo collegato. Ad esempio, se è collegato un registratore DVD, comparirà il menu del disco del registratore DVD. (nome_dispositivo) INFO Mostra il menu di riproduzione del dispositivo collegato. Ad esempio, se è collegato un registratore DVD, comparirà il menu di riproduzione del registratore DVD. Registrazione : (*registratore) Avvia immediatamente la registrazione mediante il registratore. (Questa funzione è disponibile solo per i dispositivi che supportano la funzione di registrazione.)Interrompere registrazione: (*registratore)Interrompe la registrazione.Ricevitore L’audio viene riprodotto attraverso il ricevitore. Se al sistema è collegato più di un dispositivo di registrazione, questi vengono visualizzati come (*registratore); in caso il dispositivo collegato sia uno solo, verrà rappresentato come (*nome_dispositivo). ¦ Configurazione di Anynet+ ■ Impostazione Anynet+ (HDMI-CEC) (Off / On): Per utilizzare la funzione Anynet+, Anynet+ (HDMI-CEC) deve essere impostata su On.

Quando la funzione Anynet+ (HDMI-CEC) è disattivata, sono disattivate anche tutte le funzioni relative a Anynet+.

Spegnimento auto (No / Sì): Impostazione della disattivazione automatica di un dispositivo Anynet+ allo spegnimento del televisore. ✎

Se la funzione Spegnimento auto è impostata su Sì, ogni dispositivo esterno collegato verrà spento contemporaneamente al televisore. Tuttavia, se un dispositivo sta registrando potrebbe non spegnersi. ✎ In base al dispositivo, questa funzione potrebbe non essere attiva. ¦ Passaggio da un dispositivo Anynet+ all’altro

1. Vengono elencati tutti i dispositivi Anynet+ collegati al televisore.

✎ Se non si individua il dispositivo desiderato, premere il tasto rosso per eseguire la scansione dei dispositivi.

2. Selezionare un dispositivo e premere ENTER E . Il dispositivo selezionato viene attivato. ✎

Solo all’impostazione di Anynet+ (HDMI-CEC) su On nel menu Applicazione comparirà il menu Elenco dispositivi. x

Il passaggio al dispositivo selezionato può richiedere fino a 2 minuti. Non è possibile annullare l’operazione durante il passaggio da un dispositivo all’altro. x

Se si è selezionata una modalitàdi ingresso esterna tramite il tasto SOURCE non saràpossibile utilizzare la funzione Anynet+. Passare a un dispositivo Anynet+ utilizzando Elenco dispositivi. [UC9000]BN68-02820J-ZG.indb 49 2010-05-24 오후 8:11:4850 Italiano Funzioni avanzate

¦ Registrazione Con un dispositivo di registrazione Samsung è possibile registrare un programma televisivo.1. Selezionare Registrazione. ✎ Se vi sono più di due dispositivi di registrazione x Se sono collegati più dispositivi di registrazione, questi vengono elencati. Selezionare un dispositivo di registrazione in Elenco dispositivi. ✎

Se il dispositivo di registrazione non è visualizzato, selezionare Elenco dispositivi e premere il tasto rosso per eseguire la ricerca dei dispositivi.2. Premere EXIT per uscire. ✎

E’ possibile registrare il segnale proveniente da una sorgente selezionando Registrazione: (nome_dispositivo).

✎ Premendo il tasto � (REC) si eseguirà la registrazione del programma visualizzato sul televisore. Se si sta guardando l’immagine di un altro dispositivo, vengono registrate le immagini di quel dispositivo. ✎ Prima di registrare, controllare che il jack dell’antenna sia correttamente collegato al dispositivo di registrazione. Per collegare in modo corretto un’antenna a un dispositivo di registrazione, consultare il manuale dell’utente del dispositivo di registrazione utilizzato. ¦ Ascolto tramite il ricevitore

È possibile ascoltare l’audio tramite un ricevitore (per es. un Home Theatre) anzichè dall’Altoparlante TV.

1. Selezionare Ricevitore e impostarlo su On. 2. Premere EXIT per uscire. ✎ Se il ricevitore supporta solo l’audio, potrebbe non comparire nell’elenco dei dispositivi. ✎ Il ricevitore è operativo solo se è collegata in modo appropriato la porta Optical In del ricevitore alla porta DIGITAL AUDIO OUT (OPTICAL) del televisore. ✎ Quando il ricevitore (per es. un home theatre) è impostato su On, è possibile ascoltare l’audio dall’uscita ottica del televisore. Quando il televisore visualizza un segnale DTV (antenna), invia l’audio a 5.1 canali al ricevitore. Se la sorgente è un componente digitale, come per es. un DVD, ed è collegata al televisore mediante HDMI, saranno udibili solo 2 canali audio dal ricevitore. ✎

x E’ possibile controllare i dispositivi Anynet+ solo mediante telecomando e non con i tasti del televisore. x In determinate condizioni, il telecomando del televisore potrebbe non funzionare. In questo caso, selezionare nuovamente il dispositivo Anynet+. x Le funzioni Anynet+ non sono attive con prodotti di altre marche.Uso della funzione ARC E’ possibile ascoltare l’audio attraverso un ricevitore collegato mediante cavo HDMI, senza la necessità di utilizzare un cavo ottico separato.1. Selezionare Ricevitore e impostarlo su On.2. Premere EXIT per uscire. ✎

La funzione ARC attiva l’uscita digitale audio mediante la porta HDMI IN 2(ARC) e può funzionare solo quando il televisore è collegato a un ricevitore audio che supporti la funzione ARC. ✎

Per disattivare la funzione ARC, impostare il Ricevitore su Off. Anche se il televisore trasmette il segnale ARC in modo continuo, la ricezione del segnale da parte del ricevitore verrà bloccata. [UC9000]BN68-02820J-ZG.indb 50 2010-05-24 오후 8:11:4851

04 Funzioni avanzate

¦ Risoluzione dei problemi con Anynet+

Problema Possibile soluzione

Anynet+ non funziona. • Controllare se si sta utilizzando un dispositivo Anynet+. Il sistema Anynet+ può essere utilizzato solo con dispositivi

che supportano Anynet+.

• Collegare un solo ricevitore (Home Theatre).

• Controllare che il cavo di alimentazione di Anynet+ sia collegato correttamente.

• Controllare i collegamenti dei cavi Video/Audio/HDMI del dispositivo Anynet+.

• Verificare se Anynet+ (HDMI-CEC) è impostata su On nel menu di impostazione di Anynet+.

• Verificare che il telecomando del televisore sia in modalità TV.

• Verificare se il telecomando è esclusivo per il dispositivo Anynet+.

• In particolari condizioni, Anynet+ non funziona. (Ricerca canali, Media Play o Plug & Play (Impostazione iniziale)

• Quando si collega o si rimuove il cavo HDMI eseguire una nuova ricerca dei dispositivi oppure spegnere e

riaccendere il televisore.

• Controllare che la funzione Anynet+ o il dispositivo Anynet+ siano impostati su On.

Desidero avviare Anynet+. • Controllare che il dispositivo Anynet+ sia collegato correttamente al televisore e che Anynet+ (HDMI-CEC) sia

impostata su On nel menu di impostazione di Anynet+.

• Premere TOOLS per visualizzare il menu Anynet+, quindi selezionare il menu desiderato.

Desidero uscire da Anynet+. • Selezionare Visualizza TV nel menu Anynet+.

• Premere SOURCE sul telecomando del televisore e selezionare un dispositivo non Anynet+.

e PRE-CH per cambiare la modalità TV. (Notare che il tasto dei canali funziona solo se non è

collegato un dispositivo Anynet+ con sintonizzatore incorporato.)

Sullo schermo viene visualizzato

il messaggio “Connessione a un

dispositivo Anynet+”.

• Non è possibile utilizzare il telecomando durante la configurazione di Anynet+ o durante il passaggio a un’altra

modalità di visualizzazione.

• Utilizzare il telecomando solo al termine dell’impostazione di Anynet+ o del passaggio alla nuova modalità di

Il dispositivo Anynet+ non funziona. • Non è possibile riprodurre contenuti mentre è in corso la funzione Plug & Play (Impostazione iniziale).

Lo schermo del dispositivo esterno

• Controllare se il dispositivo supporta le funzioni di Anynet+.

• Controllare se il cavo HDMI è collegato correttamente.

• Verificare se Anynet+ (HDMI-CEC) è impostata su On nel menu di impostazione di Anynet+.

• Cercare nuovamente dispositivi Anynet+.

• E’ possibile collegare un dispositivo Anynet+ solo tramite un cavo HDMI. Alcuni cavi HDMI potrebbero non

supportare le funzioni Anynet+.

• In caso di chiusura anomala, a causa di uno scollegamento del cavo HDMI, del cavo di alimentazione oppure di una

interruzione di corrente, ripetere la ricerca del dispositivo.

Il programma televisivo non può

• Verificare se la porta dell’antenna sul dispositivo di registrazione è correttamente collegata.

L’audio del televisore non viene

riprodotto attraverso il ricevitore.

• Collegare il televisore e il ricevitore mediante il cavo ottico.

• La funzione ARC attiva l’uscita digitale audio mediante la porta HDMI IN 2(ARC) e può funzionare solo quando il

televisore è collegato a un ricevitore audio che supporti la funzione ARC.

[UC9000]BN68-02820J-ZG.indb 51 2010-05-24 오후 8:11:4852 Italiano Funzioni avanzate Internet@TV ¦ Guida introduttiva di Internet@TV

Configurare le impostazioni di rete prima di usare Internet@TV. Per maggiori informazioni vedere la sezione “Connessione di rete” (p. 32). x Le font di caratteri dei contenuti forniti dal provider non vengono visualizzate correttamente. x Talvolta possono verificarsi tempi di risposta e/o interruzioni a causa delle condizioni della rete. x In base alla regione, l’applicazione potrebbe essere supportata solo in lingua inglese. x Questa funzione non è disponibile in alcune nazioni. x Se si riscontrano problemi con una applicazione, contattare il fornitore del contenuto. x In base alle circostanze correlate al fornitore dei contenuti, l’aggiornamento di una applicazione o l’applicazione stessa potrebbero essere discontinui. x In base alle normative vigenti nel proprio paese, alcune applicazioni possono avere un servizio limitato o non supportato.Visualizzazione a schermoINTERNET@TVInternet@TV fornisce alcuni utili e interessanti contenuti e servizi direttamente dal web al televisore. Login

B Segna come Preferito Ordina per R Ritorna Applicazioni personali

1/1 Impostaz.Samsung Apps Applicazioni consigliate:

Visualizza il servizio consigliato da

Samsung. Non è possibile aggiungere o

eliminare un servizio in questo elenco.

Applicazioni scaricate:

Visualizza le applicazioni scaricate tramite

Schermo TV: Visualizza il

Visualizza avvisi, nuove

applicazioni e pubblicità offerti

Servizio applicazione:

E’ possibile utilizzare vari

servizi forniti da Samsung.

Internet@TV Impostazioni:

Modifi care e confi gurare

applicazioni e impostazioni

B Verde (Segna come Preferito): Contrassegnare una Applicazione come preferita.

• Blu (Ordina per): Ordinare le applicazioni.

R Ritorna: Per tornare al menu precedente.

I tasti colorati possono funzionare in modo diverso in base all’applicazione.

Samsung Apps Impostaz.

Applicazioni personali

B Segna come Preferito Ordina per

[UC9000]BN68-02820J-ZG.indb 52 2010-05-24 오후 8:11:5053 Italiano 04 Funzioni avanzate Login accountPer una applicazione dotata di più account, usare ◄ e ► per accedere ai vari account. ✎ Per utilizzare una applicazione in modo ancora più coinvolgente, registrarsi e accedere al proprio account. ✎ Per istruzioni sulla creazione di un account, vedere Impostaz. →ID Internet@TV → Crea. 1. Premere il tasto rosso nella homepage di Internet@TV.2. Selezionare l’Account utente desiderato, quindi premere ENTER E

✎ Se si desidera creare un account, premere il tasto Rosso quindi creare l’account quando viene visualizzata la finestra OSD.3. Digitare la Password. ✎ Al termine del login, sullo schermo verrà visualizzato l’Account utente. ¦ Configurazione di Internet@TV l’Account utente

Impostaz. Creare ID e configurare le impostazioni di Internet@TV in questa schermata. Evidenziare le impostazioni usando i tasti ▲ e ▼ quindi premere ENTER E

. ■ Impost sistemaAutoeseg Ticker (Off / On): Abilita/Disabilita l’esecuzione automatica del ticker all’accensione del televisore. ✎ L’applicazione Più chiaro fornisce informazioni utili attraverso notiziari, meteo e borse valori. E’ necessario scaricare l’applicazione Più chiaro su Internet@TV per utilizzare questa funzione. ✎ In base al paese, l’applicazione Più chiaro potrebbe offrire un servizio diverso o non essere supportata.Servizio legato al canale (Off / On): Alcuni canali supportano le applicazioni come servizio dati internet, permettendo l’accesso al servizio Internet durante la visione del televisore. ✎ Disponibile solo se supportata dall’emittente.Modificare la password per l’opzione Blocco servizio ✎ La password predefinita è “0-0-0-0.” ✎ Nel caso si sia dimenticata la password, premere i tasti del telecomando nella sequenza seguente per ripristinare la password predefinita su “0-0- 0-0”: POWER (off) → MUTE → 8 → 2 → 4 → POWER (on).Reset: Ripristina Internet@TV alle impostazioni di fabbrica. ■ ID Internet@TVE’ possibile utilizzare questo menu durante la creazione e l’eliminazione dell’account. E’ possibile controllare il proprio account e le informazioni relative all’account del sito del contenuto. ✎ L’account è valido solo per internet@TV.Crea: Crea un account e lo collega alle applicazioni del servizio desiderato. ✎

x E’ possibile creare un massimo di 10 account. x Il numero massimo di caratteri è 8.Gestione – Sito serviz: Registra le informazioni di login per i siti del servizio. – Cambia password: Cambia la password dell’account. – Elimina: Elimina l’account. ■ Gestione servizio: Elimina e blocca le applicazioni installate per Internet@TV.Blocco: Blocca l’applicazione. ✎ L’accesso a una applicazione bloccata richiede una password.Elimina: Elimina l’applicazione. ■ Proprietà: Visualizza le informazioni di Internet@ TV. Usare l’opzione Controlla la velocità della connessione Internet per testare la connessione alla rete. R Ritorna Impostaz. ▪ Impost sistema▪ ID Internet@TV▪ Gestione servizio▪ Proprietà ▪ Autoeseg Ticker: Off ▪ Servizio legato al canale: Off ▪ Modicare la password per l’opzione Blocco servizio ▪ Reset

Login Account utente :Password : Crea [0~9] Immetti PIN R Annulla [UC9000]BN68-02820J-ZG.indb 53 2010-05-24 오후 8:11:5154 Italiano Funzioni avanzate

¦ Uso del servizio Internet@TV Samsung Apps Samsung Apps consente di scaricare applicazioni da utilizzare su dispositivi Samsung TV/AV.Gli utenti possono godere di una varietà di contenuti quali video, musica, foto, giochi, informazioni utili e molto altro ancora utilizzando le applicazioni scaricate.Ulteriori applicazioni saranno disponibili in seguito. ✎ Usare i tasti colorati in Samsung Apps. x Rosso (Login) : Per accedere al servizio internet. x

B Verde (Vista miniature): Per cambiare la modalità di visualizzazione. x Blu (Ordina per): Per ordinare gli widget per Raccomand., Più scaricate, Più recenti o Nome.

R Ritorna: Passa al menu precedente.Uso di Samsung Apps per categoriaSono disponibili le seguenti categorie: y Novità?: Visualizza le applicazioni registrate più di recente. y Video: Visualizza vari media che trasmettono film, show televisivi e brevi filmati. y Sport: Visualizza vari media sportivi che offrono informazioni sulle partite/sugli incontri, immagini e brevi filmati. y Giochi: Visualizza vari giochi quali sudoku e scacchi.

y Lifestyle: Include vari servizi multimediali che offrono musica, strumenti per la gestione delle fotografie e social network come Facebook e Twitter. y Informazioni: Include vari servizi informativi quali notiziari, quotazioni azionarie e previsioni meteo. y Altro: Include altri servizi di varia natura.

y Pag. person.: Pag. person., è possibile avere informazioni dettagliate sulle applicazioni già installate, oppure visionare l’elenco dei contenuti scaricati e molto altro ancora. Consente inoltre di rimuovere o bloccare le applicazioni selezionate. y Guida: In caso di domande su Internet@TV, controllare prima di tutto questa sezione. You Tube Login

B Vista miniature Ordina per R Ritorna Samsung Apps Novità?VideoSportGiochiLifestyleInformazioniAltroPag. person.Guida Raccomand. Più scaricate Più recenti Nome

YouTube TV store Test User002Gratuito[Informativa legale] A causa delle molteplici capacità dei prodotti in grado di fornire i servizi Samsung Internet@TV - Content Service, così

come per le limitazioni nel contenuto disponibile, determinate caratteristiche, applicazioni e servizi potrebbero non essere

disponibili su tutti i dispositivi o in tutte le aree geografiche. Alcune funzioni di Internet@TV potrebbero inoltre richiedere

periferiche aggiuntive o tariffe d’iscrizione pagabili separatamente. Visitare il sito http://www.samsung.com per ulteriori

informazioni su dispositivi specifici e disponibilità dei contenuti. Servizi e disponibilità dei contenuti attraverso Internet@TV sono soggetti a modifiche senza preavviso. [UC9000]BN68-02820J-ZG.indb 54 2010-05-24 오후 8:11:5255 Italiano 04 Funzioni avanzate

¦ Informazioni su AllShare AllShare collega il televisore a telefoni cellulari e altri dispositivi compatibili mediante una rete. Sul televisore è possibile visualizzare le chiamate in arrivo, gli SMS e i promemoria impostati sul proprio cellulare. Inoltre, è possibile riprodurre contenuti multimediali compresi video, foto e musica memorizzati sul proprio cellulare o su altri dispositivi (per es il PC) e controllarli sul televisore mediante la rete. Inoltre, è possibile usare il televisore come monitor del cellulare durante la navigazione in una pagina web. ✎ Per ulteriori informazioni visitare il sito “www.samsung.com” o chiamare il call center Samsung. I dispositivi mobili potrebbero necessitare di ulteriore software. Per maggiori informazioni, vedere la guida dell’utente di ogni prodotto. ¦ Impostazione di AllShare

■ Messag (On / Off): Abilita o disabilita la funzione messaggi (per chiamate in entrata, SMS e promemoria impostati sul proprio cellulare). ■ Media (On / Off): Attiva o disattiva la funzione media. Quando la funzione media è On, riproduce video, foto e musica da un cellulare o altro dispositivo che supporti AllShare. ■ ScreenShare (On / Off): Attiva o disattiva la funzione ScreenShare per l’uso di un cellulare come un telecomando. ■ Nome TV: Imposta il nome del televisore in modo che sia possibile individuarlo rapidamente su un cellulare. ✎ Selezionando Input utente, è possibile digitare il nome del televisore mediante OSK (On Screen Keyboard). Messag / Media / ScreenShare Mostra un elenco di cellulari o dispositivi connessi configurati con questo televisore per l’uso delle funzioni Messag, Media o ScreenShare. ✎ La funzione Media è disponibile in tutti i dispositivi mobili che supportano AllShare. ■ Consent / Negato: Permette/blocca il collegamento del cellulare. ■ Elimina: Elimina il cellulare dall’elenco. ✎ Questa funzione elimina solo il nome del cellulare dall’elenco. Se il dispositivo mobile eliminato viene acceso o tenta di collegarsi al televisore, potrebbe nuovamente comparire in elenco.Uso della funzione MessagUtilizzando questa funzione, è possibile visualizzare chiamate in arrivo, SMS e programmi impostati sul cellulare nella finestra degli allarmi durante la visione del televisore. ✎

x Per disabilitare la finestra degli allarmi, impostare Messag su Off in Impostazione di AllShare.

x Se è selezionato OK, o se OK non viene selezionato mentre il messaggio viene visualizzato tre volte, il messaggio verrà eliminato. Il messaggio non viene eliminato dal telefono cellulare. x La finestra degli allarmi può essere visualizzata durante l’uso di alcune applicazioni quali Media Play e altre. Per visualizzare il contenuto di un messaggio, passare alla modalità di visione TV. x Quando un messaggio di un cellulare sconosciuto viene visualizzato, selezionare il cellulare nel menu messaggi in AllShare quindi selezionare Negato per bloccare il telefono.Visualizzazione messaggiSe arriva un nuovo SMS mentre si guarda il televisore, viene visualizzato nella finestra degli allarmi. Cliccando sul tasto OK, verrà visualizzato il contenuto del messaggio. ✎ E’ possibile configurare la visualizzazione delle impostazioni degli SMS sul cellulare. Per le procedure, vedere il manuale del cellulare. ✎ Alcuni caratteri speciali possono essere visualizzati come caratteri vuoti o danneggiati. AllShare™ 3/7

E Seleziona R Ritorna e

Esci Impostazione R RitornaImpostazioneMessagMediaScreenShareMessag : OnMedia : OnScreenShare : OnNome TV : TV domestico [UC9000]BN68-02820J-ZG.indb 55 2010-05-24 오후 8:11:5356 Italiano Funzioni avanzate Allarme chiamata in arrivoSe arriva una chiamata mentre si guarda il televisore, viene visualizzata la finestra degli allarmi.Allarme programmaMentre si guarda il televisore, la finestra degli allarmi appare per visualizzare il programma registrato. ✎ E’ possibile configurare la visualizzazione dei contenuti in programma sul cellulare. Per le procedure, vedere il manuale del cellulare. ✎ Alcuni caratteri speciali possono essere visualizzati come caratteri vuoti o danneggiati.Uso della funzione Media Viene visualizzata una finestra degli allarmi per informare l’utente che i contenuti multimediali (video, foto, musica) inviati dal cellulare verranno visualizzati sul televisore. I contenuti vengono riprodotti automaticamente 3 secondi dopo la visualizzazione della finestra degli allarmi. Premendo RETURN o EXIT quando appare la finestra degli allarmi, i contenuti multimediali non vengono visualizzati ✎

x Se la funzione Media viene eseguita per la prima volta, viene visualizzata una finestra di avvertenza. Premendo ENTER E per selezionare Consent, sarà possibile utilizzare la funzione Media sul dispositivo selezionato. x Per disattivare la trasmissione dei contenuti multimediali dal telefono cellulare, impostare Media su Off nel menu impostazione di AllShare. x I contenuti possono non essere riprodotti sul televisore a seconda della risoluzione e del formato. x I tasti ENTER E e ◄ / ► potrebbero non funzionare in base al tipo di contenuto multimediale riprodotto. x Mediante il dispositivo mobile è possibile controllare la riproduzione del contenuto multimediale. Per maggiori informazioni, vedere la guida dell’utente di ogni prodotto. x Per riprodurre contenuti multimediali dal proprio PC, selezionare l’icona del PC nella schermata principale di AllShare. Il menu Media Play del televisore cambia automaticamente. Per maggiori informazioni vedere “Media Play” (p. 39).Uso della funzione ScreenShareScreenshare visualizza la stessa pagina web del cellulare. Mediante la funzione ScreenShare, è possibile aprire i vari contenuti memorizzati nel cellulare. Ad esempio, l’immagine sotto visualizza una pagina di accesso per i contenuti provenienti da un cellulare. E’ possibile leggere i vari file contenuti nel cellulare e visualizzare la rubrica e il calendario sul televisore. Inoltre, dalla rubrica è possibile effettuare una chiamata o inviare un SMS. ✎

x Sui cellulari Samsung, è necessario installare la funzione ScreenShare ed eseguire l’applicazione di supporto; a questo punto è possibile utilizzare la funzione ScreenShare. x I tasti disponibili sul telecomando possono variare per ogni pagina. x Doc Viewer consente di leggere file in formato doc, senza poterli modificare. x La schermata visualizzata può differire in base al dispositivo collegato.Uso del cellulare Samsung come telecomando TVPrima di utilizzare questa funzione è necessario effettuare il collegamento a un cellulare Samsung in grado di supportare le funzioni ScreenShare. Durante il funzionamento del televisore con il cellulare, solo i tasti POWER, Y

MUTE sono supportati. ✎ Anche premendo un tasto di controllo (per cambiare canale o regolare il volume) sul cellulare, il valore aumenterà o diminuirà solo di una unità.NegaConsent“Disp sconosciuto 0” sta chiedendo l’autorizzazione a riprodurre il le multimediale.Per consentire la riproduzione del le multimediale nel proprio dispositivo, premere “Consent”, altrimenti premere “Nega”.È inoltre possibile modicare l’impostazione (o resettare) questa funzione in “AllShare Impostazione”. Avvertenza: il dispositivo è connesso a una rete non protetta o sconosciuta; potrebbero essere riprodotti contenuti indesiderati o inappropriati. Se non si è certi dell’identità della rete o dell’idoneità dei contenuti, si raccomanda di non “Consent” la richiesta di riproduzione. E Seleziona Ritorna My Mobile Contacts Calender Doc viewer [UC9000]BN68-02820J-ZG.indb 56 2010-05-24 오후 8:11:5357 Italiano05 Altre informazioniAssemblaggio dei caviTipo montaggio a parete(UE46C9000ZW, UE55C9000ZW, UE46C9080ZW, UE55C9080ZW) ✎

Non tirare eccessivamente i cavi durante la loro disposizione. In caso contrario, i terminali di connessione del prodotto potrebbero subire danni.Fissaggio del televisore alla parete Attenzione: Tirare, spingere o arrampicarsi sul televisore sono azioni che possono provocarne la caduta. Si raccomanda di non far giocare i bambini con il televisore poiché potrebbero appendersi ad esso destabilizzandolo; se ciò dovesse verificarsi, il televisore potrebbe cadere provocando lesioni personali gravi e perfino mortali. Seguire tutte le precauzioni di sicurezza descritte della documentazione allegata. Per una maggiore stabilità e sicurezza del prodotto, installare il dispositivo anticaduta come segue. ¦ Per evitare una eventuale caduta del televisore (UE46C9000ZW, UE55C9000ZW, UE46C9080ZW, UE55C9080ZW)1. Avvitare saldamente i ganci alla parete. Verificare che le viti di fissaggio siano ben serrate. ✎ A seconda del tipo di parete, potrebbe essere necessario utilizzare anche un fisher. ✎ Poiché i ganci, le viti e il cavo di sicurezza non sono forniti in dotazione, è necessario acquistare tali materiali separatamente.2. Rimuovere le viti dal centro del pannello posteriore del televisore, inserirle nei ganci, quindi avvitarle nuovamente al televisore.3. Collegare i ganci fissati al televisore a quelli fissati alla parete utilizzando un cavo resistente, quindi legarlo strettamente. ✎

x Installare il televisore il più possibile vicino alla parete in modo che non possa cadere all’indietro. x Collegare il cavo in modo che i ganci fissati alla parete si trovino allineati o leggermente più in basso di quelli fissati al televisore. x Slegare il cavo prima di spostare il televisore.4. Accertarsi che tutte le connessioni siano adeguatamente fissate. Controllare periodicamente le connessioni per verificarne l’eventuale usura o rottura. Per qualsiasi dubbio relativo alla sicurezza delle connessioni effettuate, contattare un installatore specializzato.Parete Altre informazioni

Risoluzione dei problemi

In caso di domande sul funzionamento del televisore, consultare per prima cosa l’elenco sottostante. Se nessuno dei

consigli sottoriportati si dimostra utile per risolvere il problema, visitare il sito “www.samsung.com”, quindi fare clic sulla voce

Assistenza, oppure chiamare il numero del Call Center riportato in ultima pagina.

Problemi Soluzioni e spiegazioni Qualità dell’immagine Per prima cosa, eseguire il Test immagine per confermare che il televisore sia in grado di visualizzare correttamente l’immagine di prova.

(accedere a MENU - Supporto - Auto diagnosi - Test immagine) (p. 29)

Se l’immagine di prova viene visualizzata correttamente, la scarsa qualità dell’immagine potrebbe essere causata dalla sorgente o dal segnale. La qualità dell’immagine non sembra all’altezza di quella vista in negozio.• Se si possiede un ricevitore via cavo/set top box analogico passare ad uno digitale. Usare i cavi HDMI o Component per ottenere una qualità delle immagini HD (high definition).• Abbonato servizi cavo/satellite: Provare le stazioni HD dal channel line up.• Connessione antenna: Provare le stazioni HD dopo avere eseguito il programma automatico. ✎ Molti canali HD trasmettono contenuti SD (Standard Definition) aggiornati.• Regolare la risoluzione di uscita video del ricevitore via cavo/satellitare su 1080i o 720p.• Guardare il televisore alla distanza minima raccomandata, basata sulla dimensione dello schermo e la definizione del segnale visualizzato.L’immagine è distorta: sono visibili blocchi grandi, blocchi piccoli, punti e pixel• La compressione di contenuti video può causare la distorsione dell’immagine specialmente nel caso di immagini caratterizzate da movimenti rapidi, come per esempio eventi sportivi o film d’azione. • Un segnale debole o di scarsa qualità può causare la distorsione dell’immagine. Questo non è un problema del televisore. • L’uso di telefoni cellulari vicino al televisore (fino a 1 m) può causare disturbi nella trasmissione di immagini in modalità analogica o digitale. I colori sono errati o mancano. • Se si sta utilizzando una connessione component, verificare che i cavi component siano collegati alla porte appropriate. Collegamenti errati o instabili possono causare problemi di colori o schermate vuote.Colori o luminosità deboli. • Regolare le opzioni Immagine nel menu TV. (accedere a Immagine / Colore / Luminosità / Nitidezza) (p. 20)

• Regolare l’opzione Risp. energia nel menu TV. (accedere a MENU - Immagine - Soluzione Eco - Risp. energia) (p. 20)

• Provare a reimpostare l’immagine visualizzandola con le impostazioni predefinite. (accedere a MENU - Immagine - Reset immagine) (p. 24).Si nota una linea punteggiata sul bordo dello schermo. • Se la dimensione dell’immagine è impostata su Adatta a schermo, modificarla selezionando 16:9 (p. 21). • Cambiare la risoluzione del ricevitore via cavo/satellitare. L’immagine è in bianco e nero. • Se si sta usando un ingresso composito AV, collegare il cavo video (giallo) alla porta verde dell’ingresso component 1 del televisore.Nel cambiare i canali, l’immagine viene fermata, distorta o ritardata.• Se il prodotto è connesso a un ricevitore via cavo, reimpostare il ricevitore. Riconnettere il cavo CA e attendere fino al riavvio del ricevitore. L’operazione potrebbe richiedere fino a 20 minuti.• Impostare la risoluzione di uscita del ricevitore via cavo su 1080i o 720p.Qualità audio Per prima cosa, eseguire il Test audio per confermare che l’impianto audio del televisore funzioni in modo appropriato.

(accedere a MENU - Supporto - Auto diagnosi - Test audio) (p. 29) Se l’audio viene riprodotto correttamente, il problema potrebbe essere causato dalla sorgente o dal segnale. L’audio non viene riprodotto oppure il livello del volume risulta troppo basso anche se impostato al valore massimo.• Verificare il volume del dispositivo esterno collegato al televisore.L’immagine è buona ma l’audio è escluso. • Impostare l’opzione Seleziona altoparlante su Altoparlante TV nel menu Suono (p. 26).

• Se si sta usando un dispositivo esterno, accertarsi che i cavi audio siano collegati alle porte di ingresso audio del televisore.

• Se si sta usando un dispositivo esterno, verificare l’opzione di uscita audio del dispositivo (per es. potrebbe risultare necessario cambiare l’opzione audio del ricevitore via cavo su HDMI in caso di una HDMI collegata al televisore).• Se si usa un cavo DVI-HDMI, è necessario utilizzare un cavo audio separato.• Se il televisore è dotato di una porta per le cuffie, verificare che non vi sia un dispositivo ad essa collegato.Gli altoparlanti emettono un rumore anomalo.• Verificare le connessioni dei cavi. Verificare che i cavi video non siano connessi a un ingresso audio. • Per le connessioni Antenna/Cavo, verificare l’intensità del segnale. Un segnale basso può causare la distorsione dell’audio. Nessuna immagine, video spentoIl televisore non si accende. • Verificare che la spina del cavo di alimentazione CA sia correttamente collegata a una presa a muro e il televisore sia acceso. • Accertarsi che la presa a muro sia funzionante. • Provare a premere il tasto POWER sul televisore per verificare che il problema non sia il telecomando. Se il televisore si accende, vedere la sezione “Il telecomando non funziona” sotto riportata. Il televisore si spegne automaticamente. • Verificare che l’opzione Timer stand-by sia impostata su Off nel menu Impostazione (p. 27). • Se il televisore è collegato al PC, verificare le impostazioni di alimentazione del PC. • Verificare che la spina del cavo di alimentazione CA sia correttamente collegata a una presa a muro e il televisore sia acceso. • Durante la visione del televisore mediante connessione via antenna o cavo, l’apparecchio si spegnerà dopo 10 ~ 15 minuti di mancanza di segnale. [UC9000]BN68-02820J-ZG.indb 58 2010-05-24 오후 8:11:5659

05 Altre informazioni

Problemi Soluzioni e spiegazioni

Nessuna immagine/video. • Verificare le connessioni dei cavi (scollegare e ricollegare tutti i cavi del televisore e dei dispositivi esterni).

• Impostare le uscite video dei dispositivi esterni (ricevitore via cavo/STB, lettore DVD, Blu-ray, ecc) in modo

che le connessioni corrispondano agli ingressi del televisore. Ad esempio, se l’uscita di un dispositivo

esterno è HDMI, deve essere collegata a un ingresso HDMI sul televisore.

• Verificare che i dispositivi collegati siano accesi.

• Selezionare la corretta sorgente del televisore premendo il tasto SOURCE sul telecomando TV.

Connessione RF (Cavo/Antenna)

Il televisore non riceve tutti i canali. • Verificare che il cavo dell’antenna sia correttamente collegato.

• Provare a impostare Plug & Play (Impostazione iniziale) per aggiungere i canali disponibili all’elenco canali.

Accedere a MENU - Impostazione - Plug & Play (Impostazione iniziale) e attendere la memorizzazione di

tutti i canali disponibili (p. 11).

• Verificare che l’antenna sia posizionata correttamente.

L’immagine è distorta: sono visibili blocchi

grandi, blocchi piccoli, punti e pixel

• La compressione di contenuti video può causare la distorsione dell’immagine specialmente nel caso di

immagini caratterizzate da movimenti rapidi, come per esempio eventi sportivi o film d’azione.

• Un segnale basso può causare la distorsione dell’immagine. Questo non è un problema del televisore.

Connessione PC Viene visualizzato il messaggio “Modo non

• Impostare la risoluzione di uscita e la frequenza del PC in modo che corrispondano alle risoluzioni

supportate dal televisore (p. 31).

“PC” viene sempre riportato nell’elenco delle

sorgenti anche quando non risulta collegato

• E’ normale; nell’elenco sorgenti, “PC” risulta sempre evidenziato anche quando non è collegato alcun PC.

Il video è buono ma l’audio è escluso. • Se si sta utilizzando una connessione HDMI, verificare le impostazioni di uscita audio del PC.

Connessione di rete (in base al modello)

Mancata connessione di rete wireless. • Per la rete wireless, è necessario utilizzare il dongle USB wireless di Samsung.

• Verificare che la Connessione di rete sia impostata su Wireless (p. 34).

• Verificare che il televisore sia collegato a un router IP wireless.

Registrazione / Timeshift

Il dispositivo USB non è riconosciuto oppure

l'esecuzione di Formatt disp,

Contr disp in corso o Test prestazioni

dispositivo non è riuscita.

• Vedere il manuale del dispositivo USB per verificare che supporti la registrazione.

• Se il dispositivo USB dispone di chiusura, verificare che sia impostato su off.

• Verificare che il dispositivo USB sia formattato in caso di collegamento al PC. Collegare il dispositivo USB al

televisore e formattarlo. (La formattazione può andare in errore.)

• Se l’esecuzione del Test prestazioni dispositivo o della formattazione non riesce, significa che si è

verificato un problema con l’hardware USB oppure che le prestazioni dell’hardware USB non sono

Un messaggio richiede la formattazione del

dispositivo USB anche se sta funzionando

• Se il dispositivo USB dispone di chiusura, verificare che sia impostato su off.

• Ripristinare il dispositivo USB mediante la funzione di ripristino nel menu Contr disp in corso.

La funzione di registrazione non si avvia. • Verificare che sia collegato un dispositivo USB.

• Verificare che il canale selezionato sia un canale digitale dal quale sia possibile registrare.

• In caso di segnale debole o mancante, la funzione di registrazione verrà automaticamente chiusa.

• Il televisore non avvierà la registrazione se il dispositivo USB non ha sufficiente memoria libera. Verificare

Mod. TimeShift non funziona. • Verificare che sia collegato un dispositivo USB.

• I canali radio e le trasmissioni analogiche non sono supportati.

• I canali di trasmissione dati non sono supportati.

• In caso di segnale debole o mancante, la funzione Mod. TimeShift verrà automaticamente chiusa.

• La funzione Mod. TimeShift non verrà eseguita se il dispositivo USB non dispone di memoria sufficiente.

Verificare questa condizione.

Un messaggio indica un errore

nell’esecuzione del test delle prestazioni, e

le funzioni di registrazione e Mod. TimeShift

non sono selezionabili.

• Questi problemi possono verificarsi se si usa un dispositivo USB a bassa capacità che non supporta la

Problemi Soluzioni e spiegazioni

Una registrazione programmata non si è

• La funzione di registrazione programmata non è disponibile per determinate operazioni (formattazione, test prestazioni, controllo

errori, cancellazione) che accedono al file system di un dispositivo USB.

• In mancanza di un dispositivo USB collegato, il televisore non effettuerà la registrazione programmata.

• Il televisore non avvierà la registrazione se il dispositivo USB non ha sufficiente memoria libera. Verificare questa condizione.

• Se si effettua la registrazione da un canale bloccato mediante la funzione Blocco Canale, per riprodurre il contenuto registrato

verrà richiesta immissione del PIN.

Nonostante il collegamento di diversi

dispositivi di registrazione, il televisore

interrompe la registrazione.

• Se sono collegati più dispositivi di registrazione ma il dispositivo impostato come Dispositivo di reg

predefinito non ha memoria sufficiente, la registrazione verrà interrotta. Il dispositivo che dispone di

una maggiore quantità di memoria libera verrà automaticamente impostato come Dispositivo di reg

predefinito e il televisore riprenderà la registrazione.

L’immagine non rimane visualizzata a pieno

• I canali HD riporteranno barre scure verticali su entrambi i lati dello schermo durante la visualizzazione di

• Quando vengono trasmessi film con un rapporto d’immagine diverso da quello del televisore, appaiono

barre nere sui lati superiore e inferiore dello schermo.

• Regolare la dimensione dell’immagine sul dispositivo esterno o sul televisore per visualizzare l’immagine a

Il telecomando non funziona. • Sostituire le pile del telecomando prestando attenzione a rispettare le polarità (+/–).

• Pulire la finestra di trasmissione del sensore sul telecomando.

• Puntare il telecomando direttamente verso il televisore a una distanza di 1,5~2 metri.

Il telecomando del ricevitore via cavo/

satellitare non riesce ad accendere o

spegnere il televisore o a regolare il volume.

• Programmare il telecomando del ricevitore via cavo/satellitare in modo che possa controllare le funzioni del

televisore. Consultare il manuale dell’utente del ricevitore via cavo/satellitare per il codice TV SAMSUNG.

Viene visualizzato il messaggio “Modo non

• Verificare la risoluzione del televisore supportata e regolare di conseguenza la risoluzione di uscita del

dispositivo esterno. Vedere le impostazioni della risoluzione a pagina 31 di questo manuale.

Si avverte un odore di plastica provenire dal televisore.

• Ciò è normale e l’odore svanirà nel corso del tempo.

Le Informazioni sul segnale del televisore

non sono disponibili nel menu Self Diagnostic

Test (Test auto diagnosi).

• Questa funzione è disponibile solo con canali digitali e connessione antenna / RF / Coax (p. 29).

Il televisore è inclinato su un lato. • Rimuovere il piedistallo dal televisore quindi rimontarlo.

Il menu dei canali è in colore grigio. (non

• Il menu Canale è disponibile solo se è selezionato il televisore come sorgente.

Le impostazioni andranno perse dopo 30

minuti o a ogni spegnimento del televisore.

• Se il televisore è in modalità Demo Negozio, ogni 30 minuti verranno azzerate le impostazioni audio e

immagine. Commutare la modalità Demo Negozio in Uso dom. secondo la procedura Plug & Play

(Impostazione iniziale). Premere il tasto SOURCE per selezionare la modalità TV, quindi selezionare MENU

→ Impostazione → Plug & Play (Impostazione iniziale) → ENTER E

Perdita intermittente di segnale audio o video. • Verificare le connessioni e ricollegare i cavi.

• La perdita del segnale audio o video può essere causata dall’uso di cavi eccessivamente rigidi o spessi.

Verificare che i cavi siano sufficientemente flessibili da consentire un uso prolungato nel tempo. In caso di

montaggio a parete, si consiglia di utilizzare cavi con connettori da 90°.

Osservando da vicino il bordo della cornice

del televisore si notano delle piccole particelle.

• Ciò non costituisce un difetto ma fa parte del design del prodotto.

Sullo schermo compare Il messaggio “Segnale criptato”

o “Segnale debole/Nessun segnale”.

• Se si sta utilizzando un modulo CAM CARD (CI/CI+), verificare che sia installato nell’alloggiamento common interface.

• Se il problema persiste, estrarre il modulo CAM CARD dal televisore e reinserirlo.

E’ stato spento il televisore 45 minuti fa, e il

televisore si è riacceso.

• Ciò è normale. Il televisore è dotato della funzione OTA (Over The Aerial) per eseguire automaticamente la

funzione di aggiornamento del firmware scaricato durante la visione del televisore.

Vi sono ricorrenti problemi di immagine/suoni. • Verificare e modificare il segnale/la sorgente.

E’ possibile che si verifichi una reazione

tra la gomma della base del piedistallo e la

superficie di alcuni mobili.

• Al fine di evitare tale situazione, montare piedini di feltro su qualunque superficie del televisore possa entrare

in contatto con il mobile.

Lo schermo LED TFT utilizza un pannello composto da sotto pixel la cui produzione richiede una speciale tecnologia.

Tuttavia, sullo schermo alcuni pixel potrebbero risultare più luminosi o più scuri. Questo fenomeno non ha alcun impatto

sulle prestazioni del prodotto.

[UC9000]BN68-02820J-ZG.indb 60 2010-05-24 오후 8:11:5761

05 Altre informazioni

Adattatore LAN wireless incluso

• Compatibile con IEEE 802.11a/b/g e 802.11n versione 2.0

• Design compatto e leggero da infilare in tasca

• Modello supportato: L'adattatore LAN wireless incluso funziona solo con il televisore con il quale è stato fornito.

Precauzioni di sicurezza

• Non lasciare che i bambini ingeriscano il prodotto o giochino con il sacchetto di plastica dell'imballo. Tenere il prodotto e il sacchetto di plastica dell'imballo

fuori dalla portata dei bambini.

• Non far entrare il prodotto in contatto con acqua o altri liquidi, in caso contrario il prodotto potrebbe subire danni.

• Tenere il prodotto lontano dai raggi diretti del sole, da fiamme o da altre fonti di calore come per esempio un radiatore. La mancata osservanza di questa

precauzione può causare un incendio o una riduzione della vita utile del prodotto.

• Se nel periodo di garanzia e in circostanze d'uso normali il prodotto presentasse un malfunzionamento a causa di un abbassamento delle prestazioni,

rivolgersi al rivenditore presso il quale è stato acquistato il prodotto.

Standard IEEE 802,11 a/b/g/n (n: versione 2,0)

Gamma di frequenza 2,412 ~ 2,4835 GHz

Sensibilità 802,11a: –68 dBm a 54 Mbps

802,11g: –68 dBm a 54 Mbps

802,11n: –68 dBm (20MHz) / –65 dBm (40 MHz)

Consumo di energia TX: 500 mA in modalità di trasmissione continua (2 canali Tx)

RX: 300 mA in modalità di ricezione continua (2 canali Rx)

Dimensioni (Lun x Lar x Pro) 3,3 x 1,047 x 0,63 pollici

sconsigliato sconsigliato

consigliato consigliato

• Le condizioni di rete e i fattori ambientali (inclusi, ma non limitatamente a) volume del traffico di rete, materiali edili e costruzione, possono ridurre la velocità di

trasmissione dati indicata.

• Le condizioni ambientali influenzano la copertura del segnale wireless.

• Per il video streaming wireless si consigliano video clip con bit-rate inferiore a 20 Mbps.

7,460,688; 7,519,274

Marchio / Licenza / Avviso di brevetto GUIDE Plus+

GUIDE Plus+ é (1) una marcha depositata o una marcha di, (2) fabbricato sotto licenza di/e (3)

oggetto di diversi brevetti internazionali e di brevetti depositati sotto licenza o proprietà di, Gemstar-

TV Guide International, Inc. e/o di una sua società affiliata.

Note legali GUIDE Plus+:

GEMSTAR-TV GUIDE INTERNATIONAL, INC. E/O LE SUE FILIALI NON SONO IN ALCUN CASO RESPONSABILI DELL’ESATTITUDINE DEI PALINSESTI PRESENTI NEL SISTEMA GUIDE PLUS+. IN ALCUN CASO GEMSTAR-TV GUIDE INTERNATIONAL, INC. E/O LE SUE FILIALI POTRANNO ESSERE RITENUTI RESPONSABILI PER QUALSIASI DANNO DIRETTO, INCIDENTALE, CONSEQUENZIALE, INDIRETTO O PER RISARCIMENTI DI DANNI IN RELAZIONE ALLA FORNITURA O L’UTILIZZO DI QUALSIASI INFORMAZIONE CHE SIA, APPARECCHIO O SERVIZIO DEL SISTEMA GUIDE PLUS+.

Avviso di licenza per il software open source

Nel caso sia stato utilizzato software open source, le Licenze Open Source sono disponibili sul menu del prodotto.

L’Avviso di licenza per il software open source è disponibile solo in lingua inglese.

[UC9000]BN68-02820J-ZG.indb 62 2010-05-24 오후 8:11:5863

05 Altre informazioni

Caratteristiche ambientali

Temperatura di esercizio

Umidità di esercizio

Temperatura di stoccaggio

Umidità di stoccaggio

Da 10° C a 40° C (Da 50 °F a 104 °F)

Da 10% a 80%, senza condensa

Da -20° C a 45° C (Da -4 °F a 113 °F)

Da 5% a 95%, senza condensa

Sistema TV Analogico: B/G, D/K, L, I (in base alla nazione selezionata)

Digitale: DVB-T/DVB-C Sistema colore/video

Piedistallo ruotabile

Design e specifiche sono soggetti a modifiche senza preavviso.

Per l’alimentazione elettrica e il consumo di corrente, consultare l’etichetta apposta al prodotto.

A Aggiornamento software 30

Collegamento a un dispositivo audio

Collegamento a un PC 31

Connessione di rete 32

Formato immagine 21, 47

G Gestione canali 16

I Impostazione rete 33

Indicatore di alimentazione 5

Informazioni sul segnale 29

Modalità Solo RGB 20

Modifica dei canali 18

Risoluzione dei problemi 58

Risoluzione ottimale 31

Risparmio energia 20

S Seleziona altoparlante 26

Spazio di installazione 2

Trasparenza dei menu 29

Usare Vis. canali 16

Uso dei Canali Preferiti 17

Uso di Vista programmazione 16
