BEDIENUNGSANLEITUNG UE46C9005 SAMSUNG

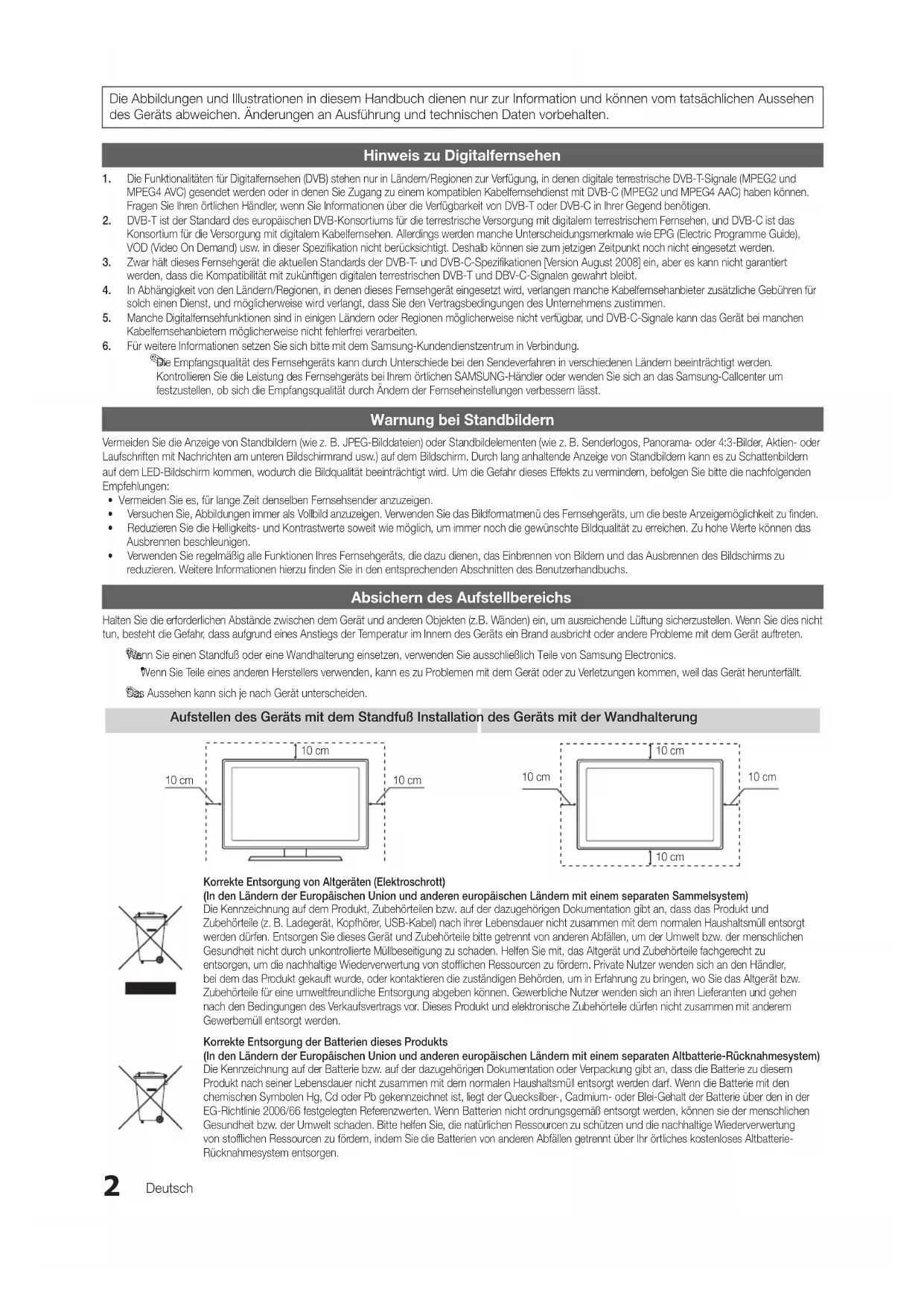

Die Abbildungen und Illustrationen in diesem Handbuch dienen nur zur Information und können vom tatsächlichen Aussehen

des Geräts abweichen. Änderungen an Ausführung und technischen Daten vorbehalten.

Hinweis zu Digitalfernsehen

1. Die Funktionalitäten für Digitalfernsehen (DVB) stehen nur in Ländern/Regionen zur Verfügung, in denen digitale terrestrische DVB-T-Signale (MPEG2 und

MPEG4 AVC) gesendet werden oder in denen Sie Zugang zu einem kompatiblen Kabelfernsehdienst mit DVB-C (MPEG2 und MPEG4 AAC) haben können.

Fragen Sie Ihren örtlichen Händler, wenn Sie Informationen über die Verfügbarkeit von DVB-T oder DVB-C in Ihrer Gegend benötigen.

2. DVB-T ist der Standard des europäischen DVB-Konsortiums für die terrestrische Versorgung mit digitalem terrestrischem Fernsehen, und DVB-C ist das

Konsortium für die Versorgung mit digitalem Kabelfernsehen. Allerdings werden manche Unterscheidungsmerkmale wie EPG (Electric Programme Guide),

VOD (Video On Demand) usw. in dieser Spezifikation nicht berücksichtigt. Deshalb können sie zum jetzigen Zeitpunkt noch nicht eingesetzt werden.

3. Zwar hält dieses Fernsehgerät die aktuellen Standards der DVB-T- und DVB-C-Spezifikationen [Version August 2008] ein, aber es kann nicht garantiert

werden, dass die Kompatibilität mit zukünftigen digitalen terrestrischen DVB-T und DBV-C-Signalen gewahrt bleibt.

4. In Abhängigkeit von den Ländern/Regionen, in denen dieses Fernsehgerät eingesetzt wird, verlangen manche Kabelfernsehanbieter zusätzliche Gebühren für

solch einen Dienst, und möglicherweise wird verlangt, dass Sie den Vertragsbedingungen des Unternehmens zustimmen.

5. Manche Digitalfernsehfunktionen sind in einigen Ländern oder Regionen möglicherweise nicht verfügbar, und DVB-C-Signale kann das Gerät bei manchen

Kabelfernsehanbietern möglicherweise nicht fehlerfrei verarbeiten.

6. Für weitere Informationen setzen Sie sich bitte mit dem Samsung-Kundendienstzentrum in Verbindung.

Die Empfangsqualität des Fernsehgeräts kann durch Unterschiede bei den Sendeverfahren in verschiedenen Ländern beeinträchtigt werden.

Kontrollieren Sie die Leistung des Fernsehgeräts bei Ihrem örtlichen SAMSUNG-Händler oder wenden Sie sich an das Samsung-Callcenter um

festzustellen, ob sich die Empfangsqualität durch Ändern der Fernseheinstellungen verbessern lässt.

Warnung bei Standbildern

Vermeiden Sie die Anzeige von Standbildern (wie z.B. JPEG-Bilddateien) oder Standbildelementen (wie z.B. Senderlogos, Panorama- oder 4:3-Bilder, Aktien- oder

Laufschriften mit Nachrichten am unteren Bildschirmrand usw.) auf dem Bildschirm. Durch lang anhaltende Anzeige von Standbildern kann es zu Schattenbildern

auf dem LED-Bildschirm kommen, wodurch die Bildqualität beeinträchtigt wird. Um die Gefahr dieses Effekts zu vermindern, befolgen Sie bitte die nachfolgenden

• Vermeiden Sie es, für lange Zeit denselben Fernsehsender anzuzeigen.

• Versuchen Sie, Abbildungen immer als Vollbild anzuzeigen. Verwenden Sie das Bildformatmenü des Fernsehgeräts, um die beste Anzeigemöglichkeit zu finden.

• Reduzieren Sie die Helligkeits- und Kontrastwerte soweit wie möglich, um immer noch die gewünschte Bildqualität zu erreichen. Zu hohe Werte können das

Ausbrennen beschleunigen.

• Verwenden Sie regelmäßig alle Funktionen Ihres Fernsehgeräts, die dazu dienen, das Einbrennen von Bildern und das Ausbrennen des Bildschirms zu

reduzieren. Weitere Informationen hierzu finden Sie in den entsprechenden Abschnitten des Benutzerhandbuchs.

Absichern des Aufstellbereichs

Halten Sie die erforderlichen Abstände zwischen dem Gerät und anderen Objekten (z.B. Wänden) ein, um ausreichende Lüftung sicherzustellen. Wenn Sie dies nicht

tun, besteht die Gefahr, dass aufgrund eines Anstiegs der Temperatur im Innern des Geräts ein Brand ausbricht oder andere Probleme mit dem Gerät auftreten.

Wenn Sie einen Standfuß oder eine Wandhalterung einsetzen, verwenden Sie ausschließlich Teile von Samsung Electronics.

Wenn Sie Teile eines anderen Herstellers verwenden, kann es zu Problemen mit dem Gerät oder zu Verletzungen kommen, weil das Gerät herunterfällt.

Das Aussehen kann sich je nach Gerät unterscheiden.

Aufstellen des Geräts mit dem Standfuß Installation des Geräts mit der Wandhalterung

Korrekte Entsorgung von Altgeräten (Elektroschrott)

(In den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Sammelsystem)

Die Kennzeichnung auf dem Produkt, Zubehörteilen bzw. auf der dazugehörigen Dokumentation gibt an, dass das Produkt und

Zubehörteile (z. B. Ladegerät, Kopfhörer, USB-Kabel) nach ihrer Lebensdauer nicht zusammen mit dem normalen Haushaltsmüll entsorgt

werden dürfen. Entsorgen Sie dieses Gerät und Zubehörteile bitte getrennt von anderen Abfällen, um der Umwelt bzw. der menschlichen

Gesundheit nicht durch unkontrollierte Müllbeseitigung zu schaden. Helfen Sie mit, das Altgerät und Zubehörteile fachgerecht zu

entsorgen, um die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern. Private Nutzer wenden sich an den Händler,

bei dem das Produkt gekauft wurde, oder kontaktieren die zuständigen Behörden, um in Erfahrung zu bringen, wo Sie das Altgerät bzw.

Zubehörteile für eine umweltfreundliche Entsorgung abgeben können. Gewerbliche Nutzer wenden sich an ihren Lieferanten und gehen

nach den Bedingungen des Verkaufsvertrags vor. Dieses Produkt und elektronische Zubehörteile dürfen nicht zusammen mit anderem

Gewerbemüll entsorgt werden.

Korrekte Entsorgung der Batterien dieses Produkts

(In den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Altbatterie-Rücknahmesystem)

Die Kennzeichnung auf der Batterie bzw. auf der dazugehörigen Dokumentation oder Verpackung gibt an, dass die Batterie zu diesem

Produkt nach seiner Lebensdauer nicht zusammen mit dem normalen Haushaltsmüll entsorgt werden darf. Wenn die Batterie mit den

chemischen Symbolen Hg, Cd oder Pb gekennzeichnet ist, liegt der Quecksilber-, Cadmium- oder Blei-Gehalt der Batterie über den in der

EG-Richtlinie 2006/66 festgelegten Referenzwerten. Wenn Batterien nicht ordnungsgemäß entsorgt werden, können sie der menschlichen

Gesundheit bzw. der Umwelt schaden. Bitte helfen Sie, die natürlichen Ressourcen zu schützen und die nachhaltige Wiederverwertung

von stofflichen Ressourcen zu fördern, indem Sie die Batterien von anderen Abfällen getrennt über Ihr örtliches kostenloses Altbatterie-

Rücknahmesystem entsorgen.

DEUTSCH Deutsch Inhalt

6 Mini-Fernbedienung

10 Verbinden mit einer Antenne

11 Plug & Play (Anfangseinstellung)

12 Anschließen an ein AV-Gerät

14 Anschließen an ein Audiogerät

15 Signalquellen wählen

15 Navigieren in den Menüs

16 Verwenden der INFO Taste (Elektronische

Programmzeitschrift)

29 Unterstützungsmenü

Erweiterte Funktionen

31 Anschließen an einen PC

32 Netzwerkverbindung

Weitere Informationen

57 Verlegen der Kabel

57 Befestigen des Fernsehgeräts an der Wand

61 Mitgelieferter WLAN-Adapter

Achten Sie auf das Symbol!

t Diese Funktion können Sie durch Drücken der Taste TOOLS auf der Fernbedienung aufrufen.Hinweis ZielwahltasteTOOLS [UC9000]BN68-02820J-ZG.indb 3 2010-05-24 오후 8:10:064 Deutsch Erste Schritte

Überprüfen✎Sie✎die✎Verpackung✎Ihres✎LED-Fernsehgeräts✎auf✎Vollständig keit.✎Falls✎Komponenten✎fehlen✎sollten,✎setzen✎ Sie✎sich✎bit te✎mit✎Ihrem✎Händler✎in✎Verbindung. ✎✎ Farbe✎und✎Form✎der✎Teile✎können✎sich✎je✎nach✎Modell✎unterscheiden. ✎✎ Kabel,✎die✎nicht✎zum✎Paketinhalt✎gehören,✎können✎gesondert✎erworben✎werden. ✎✎ Ziehe n✎Sie✎den✎LAN-✎und✎SCART-Adapter✎nicht✎direkt✎heraus. [[ VORSICHT:[STELLEN[SIE[DIE[VERBINDUNG[DAUERHAFT[HER ,[DAMIT[DAS[NETZTEIL[NICHT[VOM[GETRENNT[WERDEN[KANN✎y Bedienungsanleitung✎y Garantiekarte✎/✎Sicherheitshinweise✎(nicht✎überall✎verfügbar)✎y Reinigungstuch✎y Klettband ✎y SCART-Adapte ✎y LAN✎Adapter ✎y Glasfaserakabeldapter

✎y PC-Adapter ✎y Komponentenadapter ✎y AV-Adapter ✎y WLAN-Adapter✎von✎SamsungUSB-Adapter✎y Ausführung✎für✎Standfuß✎y Ausführung✎für✎Wandhalterung(UE46C9000ZW,✎UE55C9000ZW,✎UE46C9080ZW,✎UE55C9080ZW)✎y Mini-Fernbedienung✎und✎Lithium-Batterie✎✎y Kabelhalter✎(4✎Stück)(UE46C9000ZW,✎UE55C9000ZW,✎UE46C9080ZW,✎UE55C9080ZW)✎y VerlängerungskabelTouch[Control✎y Bedienungsanleitung

VOL CH MUTE SOURCE ✎y Touch✎Control✎ ✎y Kabel ✎y Netzteil ✎y Touch✎Control-Batterie

✎✎ Die✎optimale✎Kabelverbindung✎ist✎bei✎diesem✎Gerät✎gewährleistet,✎wenn✎Sie✎Kabel✎mit✎den✎nachfolgend✎angegebenen✎Maßen✎verwenden.✎y Maximaler✎Durchmesser✎-✎14mm 2_BN68-02820J-Ger.indd 4 2010-05-25 오후 7:40:385

Form und Farbe des Geräts können sich je nach Modell unterscheiden.

Fernbedienungssensor

Lautsprecher Lautsprecher

Um das Fernsehgerät mit dem LED-Touchpad zu bedienen, tippen Sie auf das LED-Touchpad in der Mitte unter dem

Standfuß. Das Touchpad gleitet dann von selbst heraus. Das LED-Touchpad gleitet wieder zurück, wenn es für einen

bestimmten Zeitraum nicht benutzt wird.

3D-Sender Die LED am 3D-Sender blinkt nur bei der Übertragung eines 3D-Signals.

Netzanzeige Beim Einschalten des Fernsehgeräts blinkt die Netzleuchte kurz und erlischt

anschließend. Im Standbymodus leuchtet die Anzeige permanent.

Fernbedienungssensor Richten Sie die Fernbedienung auf diesen Sensor am Fernsehgerät.

SOURCE E Schaltet zwischen allen verfügbaren Signalquellen um. Im Bildschirmmenü können Sie

diese Taste wie die ENTER E

auf der Fernbedienung verwenden.

Drücken Sie diese Taste, um die Funktionen des Fernsehgeräts in einem

Bildschirmmenü anzuzeigen.

Y Einstellen der Lautstärke. Im Bildschirmmenü können Sie die

wie die Tasten ◄ und ► auf der Fernbedienung verwenden.

Wechseln des Kanals. Im Bildschirmmenü können Sie die

wie die Tasten ▼ und ▲ auf der Fernbedienung verwenden.

Ein- und Ausschalten des Fernsehgeräts.

Der Standby-Modus ist nicht für längere Phasen der Abwesenheit gedacht (z.B. wenn Sie verreist sind). Eine kleine Menge

Strom wird auch dann noch verbraucht, wenn das Gerät mit dem Netzschalter ausgeschaltet wurde. Es ist am besten, das

Netzkabel aus der Steckdose zu ziehen.

[UC9000]BN68-02820J-ZG.indb 5 2010-05-24 오후 8:10:106

Erste Schritte DeutschMini-FernbedienungDie Mini-Fernbedienung ist eine vereinfachte Fernbedienung, die nur über Tasten zum Ein- und Ausschalten, zum Auswählen des Kanals und zum Einstellen der Lautstärke verfügt. ¦ Beschreibung

✎ Dies ist eine spezielle Fernbedienung für Personen mit beeinträchtigtem Sehvermögen. Die Tasten zum Einstellen des Senders und der Lautstärke sind in Braille beschriftet. ¦ Einlegen der Batterie 1. Drehen Sie die Batteriefachabdeckung gegen den Uhrzeigersinn, um sie zu lösen, und entfernen Sie sie dann.2. Setzen Sie eine 3 V-Lithiumbatterie mit der „+“-Seite nach unten in das Batteriefach ein. 3. Legen Sie die Abdeckung des Batteriefachs so wieder in die Fernbedienung ein, dass sie parallel zu den Nuten liegt und drehen Sie sie dann zum Verschließen im Uhrzeigersinn. ✎ Sollte die Fernbedienung nicht funktionieren, überprüfen Sie Folgendes: x Ist das Fernsehgerät eingeschaltet? x Wurden Plus- und Minuspol der Batterien vertauscht? x Sind die Batterien leer? x Liegt ein Stromausfall vor oder ist das Netzkabel des Fernsehgeräts nicht eingesteckt? x Befinden sich eine Leuchtstoffröhre oder ein Neonschild in der Nähe?Vorheriger KanalNächster KanalLautstärke verringernLautstärke erhöhenNetztasteIrDA-Sender ✎ Zeigen Sie mit dem IrDA-Sender auf das Fernsehgerät, wenn Sie das Fernsehgerät mit der Mini-Fernbedienung bedienen möchten.

Stromversorgung Ein- und Ausschalten des Fernsehgeräts.

MUTE Ton aus- und wieder einschalten.

SOURCE Die Liste der Signalquellen (TV, PC usw.) wird auf dem Bildschirm angezeigt.

Lautstärke Drücken Sie diese Taste, um die Lautstärke zu regulieren.

Sender Hiermit wechseln Sie den Sender.

¦ Einlegen der Batterie

Batteriefachdeckel zum Öffnen

2. Setzen Sie die Batterie mit dem

Samsung-Logo nach oben ein.

Batteriefachdeckel zum

Schließen in Pfeilrichtung.

P MUTE SOURCE P MUTE SOURCE Batteriefachdeckel

Vorderansicht Ansicht von hinten

¦ Bildschirmanzeige der Fernbedienung

Tippen Sie auf die Schaltflächen

Navigation oder Menü.

Tippen Sie auf Dienste.

INTERNET@TV: Verbindung zu verschiedenen

Internetdiensten (s. 52).

MEDIA.P: Anzeigen von Media Play (s. 39).

3D: Einstellen des 3D-Modus (s. 22).

AD: Ein- und Ausschalten des Audiokommentars

für Sehgeschädigte (s. 26). Diese Funktion ist

nicht überall verfügbar.

CHLIST: Anzeigen der Senderlisten auf dem

Bildschirm an (s. 17).

SRS: Hiermit aktivieren Sie SRS TruSurround

P.SIZE: Auswählen des Bildformats (s. 21).

SUBT.: Anzeigen der digitalen Untertitel (s. 28).

I-II DUAL: Auswählen eines Toneffekts (s. 27).

Alternativ wählen Sie „Videotext ein“, „Doppel“, „Mix“ oder „Aus“.

Zurück zum vorherigen Kanal.

Drücken Sie diese Tasten, um direkt auf Sender zuzugreifen.

CONTENT: Anzeigen von Inhalte anzeigen mit den Unteroptionen TV-Programm, Internet@TV, Media

Play, AllShare und 3D.

MENU: Öffnen des Bildschirmmenüs.

GUIDE: Anzeigen des elektronischen Programmführers.

: Zurück zum vorherigen Menü.

: Schnellauswahl häufig verwendeter Funktionen.

INFO : Anzeigen von Informationen auf dem Fernsehbildschirm.

: Schließen des Menüs.

Tasten im Menü Channel List, Internet@TV, Media Play usw.

Verwenden Sie diese Tasten im Modus Media Play und Anynet+ (s. 39, 48).

(�: Steuern von Aufnahmen auf Samsung-Rekordern, die mit der Anynet+-Funktion ausgerüstet sind.)

Auswählen von Optionen im

Bildschirmmenü und Ändern von

Menüwerten. KeyboardNavigationTV-Steuer. DiensteCONTENT MENU GUIDEKeyboardNavigationTV-Steuer. Dienste I-II DUAL TV-Steuer. DiensteKeyboardTV-Steuer. Dienste [UC9000]BN68-02820J-ZG.indb 8 2010-05-24 오후 8:10:129

¦ Konfigurieren der Fernbedienung

Sie können Ihre 3-Zoll-LCD-Touch Control auf dreierlei Weise für die Verbindung zum Fernsehapparat einrichten:

Als Standardfernbedienung mit Infrarotlicht

Als Infrarotfernbedienung arbeitet Ihre LCD-TouchScreen-Fernbedienung auf dieselbe Weise wie eine Standardfernbedienung

mit Tasten, nur dass Sie Symbole und Befehle auf dem LCD-Bildschirm berühren und nicht Tasten drücken, um Ihr

Fernsehgerät zu bedienen. Wenn Sie Ihre TouchScreen-Fernbedienung mit Infrarot verwenden, sind keine anderen

Einstellungen als bei einer Standardfernbedienung notwendig, und Sie erhalten damit Zugang zu den meisten Funktionen und

Merkmalen der Fernbedienung.

Als WiFi-Fernbedienung, wenn längere Distanzen überwunden werden müssen

Als WiFi-Fernbedienung für große Reichweite bietet Ihre TouchScreen-Fernbedienung alle Funktionen und Merkmale des

IR-Modus. Da die Fernbedienung für die Verbindung zum Fernsehgerät die Funkwellen des WiFi-Netzwerks anstelle des

Infrarotlichts verwendet, können Sie Ihr Fernsehgerät aus viel größerer Entfernung und sogar um Ecken herum bedienen.

Sie erhalten dadurch außerdem Zugang zur Doppelanzeigefunktion, mit der Sie das Programm und die Inhalte von Ihrem

Fernsehbildschirm auf dem LCD-Bildschirm der TouchScreen-Fernbedienung anzeigen können. Für den WiFi-Modus mit

großer Reichweite sind einige zusätzliche Konfigurationsschritte und möglicherweise eine Neuinitialisierung erforderlich.

Außerdem müssen Sie einen Samsung WLAN-Adapter (WIS09ABGN, WIS09ABGN2 oder WIS10ABGN) an einen der USB-

Anschlüsse Ihres Fernsehers anschließen.

Als WiFi-Fernbedienung mit Netzwerk

Als vernetzte Wi-Fi-Fernbedienung bietet Ihre TouchScreen-Fernbedienung alle Funktionen und Merkmale des Infrarot- und

des Distanzmodus, zusätzlich erhalten Sie aber auch Zugriff auf die Multimediafunktionen, mit denen Sie Musik-, Film- und

Bilddateien von Ihrem PC auf Ihrem Fernsehgerät anzeigen bzw. abspielen können. Außerdem können Sie Updates für die

Software Ihrer TouchScreen-Fernbedienung direkt aus dem Internet herunterladen.

Der vernetzte WiFi-Modus erfordert die höchste Anzahl von Konfigurationsschritten. Außerdem benötigen Sie ein

funktionierendes lokales Netzwerk und einen WLAN-Router, um den vernetzten Wi-Fi-Modus zu verwenden. Zudem müssen

Sie einen Samsung WLAN-Adapter (WIS09ABGN, WIS09ABGN2 oder WIS10ABGN) an einen der USB-Anschlüsse Ihres

Fernsehers anschließen. Um die Multimediafunktion zu verwenden, müssen Sie das Programm PC Share Manager von

Samsung auf Ihrem PC installieren. Sie können PC Share Manager von http://www.samsung.com herunterladen.

¦ Konfigurieren des Netzwerks

Sie können ein Drahtlosnetzwerk für die 3-Zoll-Fernbedienung einrichten.

Verbinden mit PBC (WPS)

Wenn Ihr Router eine PBC (WPS)-Taste aufweist, gehen Sie folgendermaßen vor:

1. Schließen Sie Ihr Fernsehgerät an Ihr Netzwerk an.

2. Tippen Sie im Fenster Dienste auf Einstell. → Einstellungen für Fernbedienung.

3. Berühren Sie Netzwerk.

4. Berühren Sie PBC(WPS).

5. Wenn die Meldung „Drücken Sie die PBC-Taste am Zugangsp. innerhalb von 120 Sek.“

angezeigt wird, drücken Sie die PBC-Taste, um die Verbindung herzustellen.

Weitere Informationen erhalten Sie im Handbuch zur WLAN-Konfiguration des Geräts, das Sie anschließen

6. Wenn das Gerät nach Beginn mit Zählung im Meldungsfenster richtig mit dem Fernsehgerät verbunden ist, wird das

Meldungsfenster automatisch geschlossen.

Wenn die Verbindung fehlschlägt, wiederholen Sie den Versuch nach 2 Minuten.

Verbinden mit dem Netzwerk

Um die Funknetzwerkverbindung automatisch einzurichten, gehen Sie folgendermaßen vor:

1. Befolgen Sie die Anweisungen der Schritte 1 bis 3 im Abschnitt „Verbinden mit PBC (WPS)“.

Wenn das gewünschte Netzwerk in der Liste nicht gefunden werden kann, wählen

Sie , um die Netzwerkliste noch einmal zu öffnen.

2. Wählen Sie ein Netzwerk aus und verwenden Sie die für dieses Netzwerk festgelegte

Verschlüsselungsmethode (PIN, Sicherheitsschlüssel Ad-hoc usw.), wenn Sie sich damit

3. Wenn die Netzwerkverbindung hergestellt ist, wählen Sie Testen, um einen Netzwerktest

Wenn die IP-Einstellungen automatisch vorgenommen werden, legt der

Zugangspunkt automatisch die Werte für IP-Adresse, Teilnetzmaske, Gateway und

Wenn die IP-Einstellungen manuell vorgenommen werden, wählen Sie Bearbeiten

und geben Sie die Werte für IP IP-Adresse, Teilnetzmaske, Gateway und DNS-Server direkt ein.

Umfassende Anweisungen zur Touch Control erhalten Sie im Benutzerhandbuch der Touch Control. Drücken Sie innerhalb von 120 Sekunden die PBC-Taste am Zugangspunkt.Verbleibende Zeit: 112 Stop NetzwerkAuto-KongurationPBC(WPS)Netzwerk auswählenUnsecuredUnsecuredSecuredSecured [UC9000]BN68-02820J-ZG.indb 9 2010-05-24 오후 8:10:1210

: <Vorschau> und <Doppelanzeige> sind aktiviert. Beachten Sie, dass nur Kostenlose Kanäle in der der <Vorschau> verwendet werden können. : <Vorschau> aktiviert. Nur Kostenlose Kanäle sind verfügbar.

: <Vorschau> aktiviert. Kostenlose / Verschlüsselte Kanäle sind verfügbar. : <Doppelanzeige> aktiviert.: Deaktiviert. ✎

Scart-Ausgang: Deaktiviert, wenn ein Signal der Touch Control ausgegeben wird.

Der Bildschirm der Touch Control friert einige Sekunden lang ein, wenn die Signalquelle des Fernsehgeräts

Bei schlechter Netzwerkverbindung wird die Meldung „Modus nicht unterstützt“ angezeigt. Überprüfen Sie die

Netzwerkverbindung und wiederholen Sie den Versuch.

<Doppelanzeige> oder <Vorschau> sind auf der Touch Control möglicherweise nur eingeschränkt verfügbar, wenn auf

dem Fernsehgerät eine der folgenden Funktionen bzw. Betriebsarten aktiviert ist:

PVR, Media Play, Internet@TV, AllShare oder PC. Verbinden mit einer AntenneWenn das Fernsehgerät zum ersten Mal eingeschaltet wird, werden automatisch die Grundeinstellungen vorgenommen. ✎

Voreinstellung: Anschließen ans Stromnetz und an die Fernsehantenne. ANT OUTVHF/UHF-Antenne oder Kabel [UC9000]BN68-02820J-ZG.indb 10 2010-05-24 오후 8:10:1311

01 Erste Schritte Deutsch Plug & Play (Anfangseinstellung) Wenn das Fernsehgerät erstmals eingeschaltet wird, helfen eine Reihe aufeinanderfolgender Abfragen beim Durchführen der Grundeinstellungen. Drücken Sie auf POWER P

. Plug & Play ist nur verfügbar, wenn die Eingang squelle auf TV eingestellt

✎ Um zum vorherigen Schritt zurückzukehren, drücken Sie die rote Taste. 1 Einschalten des Fernsehgeräts und der Touch Control. y Schalten Sie die Touch Control an, und tippen Sie darauf dann auf OK. ✎ Es kann etwa eine Minute dauern, bis die Funkverbindung zwischen dem Fernseher mit dem Samsung WLAN-Adapter und der Touch Control aufgebaut ist. 2 Verbinden mit dem WLAN-Adapter von Samsung y Schließen Sie den Samsung WLAN-Adapter an das Fernsehgerät an. Sie können die Verbindung zum Samsung WLAN-Adapter mit einer der auf Seite 35 gezeigten Methoden herstellen. y Wenn die Verbindung nicht zu Stande kommt, schließen Sie den Samsung WLAN-Adapter erneut an und wiederholen Sie den Versuch. 3 Auswählen der Sprache

Drücken Sie die Taste ▲ oder ▼, und drücken Sie dann auf die ENTER E

. Wählen Sie die gewünschte Sprache des Bildschirmmenüs(OSD) 4 Auswählen von Shop-Demo oder Privatgebrauch

Drücken Sie die Taste ◄ oder ►, und drücken Sie dann auf die ENTER E

• Wählen Sie den Modus Privatgebrauch. Der Modus Shop-Demo ist für den Betrieb in Einzelhandelsgeschäften bestimmt. • Zurückstellen des Geräts von Shop-Demo auf Privatgebrauch (Standard): Drücken Sie die Lautstärketaste am Fernsehgerät. Wenn das Menü Lautstärke angezeigt wird, halten Sie die Taste MENU 5 Sekunden lang gedrückt. 5 Wählen eines Landes

Drücken Sie die Taste ▲ oder ▼, und drücken Sie dann auf die ENTER E

. Wählen Sie das gewünschte Land. ✎ Nachdem Sie das Land im Menü Land eingestellt haben, werden Sie bei manchen Modellen aufgefordert, die PIN-Nummer einzurichten. ✎ Die Ziffernkombination „0-0-0-0“ dürfen Sie als PIN-Nummer nicht eingeben. 6 Auswählen einer Antenne

Drücken Sie die Taste ▲ oder ▼, und drücken Sie dann auf die ENTER E

. Wählen Sie Terrestrisch oder Kabel. 7 Auswählen eines Senders.

Drücken Sie die Taste ▲ oder ▼, und drücken Sie dann auf die ENTER E

Wählen Sie einen Sendertyp zum Speichern aus. Wenn Sie den Sendertyp auf Kabel einstellen, können Sie den Sendern im nächsten Schritt einen Zahlenwert (Senderfrequenzen) zuweisen. Weitere Informationen hierzu finden Sie unter Kanal → Autom. Senderspeich. (s. 18).

✎ Zum Unterbrechen des Speichervorgangs zu einem beliebigen Zeitpunkt drücken Sie die ENTER E

8 Einstellen des UhrmodusStellen Sie den Uhrmodus automatisch oder manuell ein.

Wählen Sie durch Drücken der Tasten ▲ oder ▼ die Option Auto, und drücken Sie dann die ENTER E

Wählen Sie Ihre Zeitzone durch Drücken der Tasten ▲ oder ▼, und drücken Sie dann die Taste ENTER E

. (je nach Land) 10 Anzeigen des HD-Anschlussplan.Die Verbindungsmethode für optimale HD-Bildqualität wird angezeigt. 11 Gute Fernsehunterhaltung!Drücken Sie auf ENTER E

. So setzen Sie diese Funktion zurück Wählen Sie Einstell. - Plug & Play (Anfangseinstellung). Geben Sie nun Ihre vierstellige PIN ein. Die Standard-PIN lautet “0-0-0-0”. Wenn Sie die PIN ändern möchten, verwenden Sie die Funktion PIN ändern. [UC9000]BN68-02820J-ZG.indb 11 2010-05-24 오후 8:10:1312

Anschließen an ein AV-Gerät

Mit Hilfe eines HDMI oder HDMI/DVI-Kabels: HD-Anschluss (max. 1080p)

Verfügbare Geräte: DVD, Blu-ray-Player, HD-Kabelreceiver, HD-Satellitenreceiver, Kabelreceiver, Satellitenreceiver

Für bessere Bild- und Tonqualität stellen Sie die Verbindung zu digitalen Geräten mit Hilfe eines HDMI-Kabels her.

HDMI-Kabel unterstützen digitale Video- und Audiosignale, und Sie benötigen dann kein Audiokabel mehr.

– Um das Fernsehgerät mit einem digitalen Gerät zu verbinden, das keine HDMI-Ausgabe unterstützt,

verwenden Sie ein HDMI/DVI- und ein Audiokabel.

Das Bild wird möglicherweise nicht normal (wenn überhaupt) angezeigt oder es erfolgt keine Tonausgabe,

wenn ein externes Gerät an den Fernseher angeschlossen wird, das eine ältere HDMI-Version verwendet.

Wenn solch ein Problem auftritt, erfragen Sie die HDMI-Version beim Hersteller des externen Geräts und bitten

Sie, wenn veraltet, um ein Upgrade.

Verwenden Sie auf jeden Fall ein HDMI-Kabel mit einer Dicke von maximal 14 mm.

Achten Sie darauf, nur ein zertifiziertes HDMI-Kabel zu kaufen. Andernfalls kann es passieren, dass kein Bild

angezeigt wird oder ein Verbindungsfehler auftritt.

Es wird ein einfaches Hochgeschwindigkeits-HDMI-Kabel oder eines mit Ethernet-Anschluss empfohlen.

Dieses Gerät unterstützt die Netzwerkfunktion nicht über HDMI.

Dieses Gerät unterstützt die 3D- und ARC-Funktionen (ARC = Audio-Rückkanal) über das HDMI-Kabel.

Allerdings werden die ARC-Funktionen nur vom Anschluss HDMI IN 2(ARC) unterstützt.

– Wenn 3D-Autoansicht aktiviert Ein ist, werden manche Funktionen, wie z.B. Internet@TV möglicherweise

deaktiviert. In diesem Fall deaktivieren Aus Sie 3D-Autoansicht oder 3D-Modus.

Die ARC-Funktion ermöglicht digitale Audioausgabe über den HDMI IN 2(ARC)-Anschluss. Sie kann nur

aktiviert werden, wenn das Fernsehgerät an einen Audioreceiver angeschlossen ist, der die ARC-Funktion

Verwenden von Komponentenkabeln (bis 1080p), Audio/Video-Kabeln (nur 480i) oder Scartkabeln

PR PB Y COMPONENT OUT AUDIO OUT R-AUDIO-L W R R G B AUDIO OUT R-AUDIO-L VIDEO OUT R R B G WR R G B W WR W Y Y R EXT Y W R VCR VCR DVD / Blu-ray

RotRot WeißWeiß GelbRot Blau Grün

Im Ext. Modus unterstützt DTV Out nur MPEG SD-Video und -Audio.

Um die beste Bildqualität zu erhalten, wird einen Komponentenverbindung über den A/V-Anschluss empfohlen.

[UC9000]BN68-02820J-ZG.indb 13 2010-05-24 오후 8:10:1514 Deutsch Anschlüsse

Anschließen an ein Audiogerät Mit Hilfe des optischen Anschlusses (digital)Verfügbare Geräte: Digital-Audiosystem, Verstärker, DVD-Heimkino ✎ DIGITAL AUDIO OUT (OPTICAL) x

Wenn ein Digital Audio-System mit dem DIGITAL AUDIO OUT (OPTICAL)-Anschluss verbunden ist, reduzieren Sie die Lautstärke von Fernsehgerät und System. x 5,1-Kanalton ist möglich, wenn das Fernsehgerät an ein externes Gerät angeschlossen ist, das 5,1-Kanalton unterstützt. x Wenn der Receiver (Heimkinosystem) angeschaltet ist, können Sie den Ton hören, der vom optischen Ausgang des Fernsehgeräts zur Verfügung gestellt wird. Wenn das Fernsehgerät ein (terrestrisches) DTV-Signal empfängt, überträgt das Fernsehgerät 5,1-Kanalton an den Receiver des Heimkinosystems. Wenn es sich bei der Signalquelle um eine digitale Komponente wie beispielsweise einen DVD-Player / Blu-Ray-Player / Kabel- / Satellitenreceiver (Set-Top-Box) handelt, der über HDMI an das Fernsehgerät angeschlossen ist, kann der Receiver des Heimkinosystems nur Zweikanalton wiedergeben. Wenn Sie 5,1-Kanalton wünschen, müssen Sie den digitalen Ausdioausgang am DVD-/Blu-ray-Player / Kabel- / Satellitenreceiver (Set-Top-Box) direkt an einen Verstärker oder ein Heimkinosystem anschließen.ANSCHLÜSSE COMMON INTERFACE-STECKPLATZUm Bezahlsender zu sehen, müssen Sie eine „CI” oder „CI+”-Karte einsetzen. y Wenn Sie keine „CI” oder „CI+”-Karte einsetzen, wird bei einigen Kanälen die Meldung „Gestörtes Signal” angezeigt. y Die Verbindungsinformationen mit Telefonnummer, Kennung der „CI” oder „CI+”-Karte, Hostkennung und anderen Angaben wird nach ungefähr 2 bis 3 Minuten angezeigt. Wenn eine Fehlermeldung angezeigt wird, wenden Sie sich bitte an Ihren Dienstanbieter. y Wenn die Kanalinformationskonfiguration abgeschlossen ist, wird die Meldung „Aktualisierung abgeschlossen” angezeigt. Dies bedeutet, dass die Kanalliste aktualisiert ist. ✎ HINWEIS x Sie können die „CI” oder „CI+”-Karte bei einem der örtlichen Kabelnetzbetreiber erwerben. x Ziehen Sie die „CI” oder „CI+”-Karte vorsichtig mit den Händen heraus. Sie könnte beim Herunterfallen ansonsten beschädigt werden. x Die Richtung, in der Sie die „CI” oder „CI+”-Karte einsetzen müssen, ist auf der Karte markiert. x

Die Position des COMMON INTERFACE-Steckplatzes ist modellabhängig.

x „CI” oder „CI+”-Karten werden in einigen Ländern und Regionen nicht unterstützt. Fragen Sie diesbezüglich Ihren offiziellen Händler. x Bei Problemen wenden Sie sich an den Dienstanbieter. x

Setzen Sie eine „CI“ oder „CI+“-Karte ein, die für die aktuellen Antenneneinstellungen geeignet ist. Andernfalls ist das Bild gestört oder es fällt aus.OPTICALDigital-Audiosystem [UC9000]BN68-02820J-ZG.indb 14 2010-05-24 오후 8:10:1615 Deutsch 02 Anschlüsse

Signalquellen wählen

Quellen Hiermit wählen Sie, ob das Fernsehgerät mit einem Fernsehsignal versorgt wird oder an andere externe Signaleingänge wie z.B. DVD- / Blu-Ray-Player / Kabelreceiver / Satellitenreceiver (Set-Top Box) angeschlossen ist. ■ TV / Ext. / PC / AV / Komponenten / HDMI1/DVI / HDMI2 / HDMI3 / HDMI4 / USB ✎ Bei Quellen werden die angeschlossenen Signalquellen hervorgehoben. ✎ Ext. und PC bleiben immer aktiviert. Name bearb. ■ Videorekorder / DVD / Kabelreceiver / Satellitenreceiver / PVR-Receiver / AV-Receiver / Spiel / Camcorder / PC / DVI PC / DVI-Geräte / TV / IPTV / Blu-ray / HD DVD / DMA: Vergeben Sie Namen für die an die Eingangsbuchsen angeschlossenen Geräte, um die Auswahl der Signalquelle zu vereinfachen. ✎ Wenn ein PC mit einer Auflösung von 1920 x 1080 bei 60Hz mit dem HDMI IN 1(DVI)-Anschluss verbunden wird, stellen Sie den Anschluss unter Name bearb. auf den DVI PC-Modus ein. ✎ Wenn Sie ein HDMI/DVI-Kabel mit dem HDMI IN 1(DVI)-Anschluss verbinden, stellen Sie den Anschluss unter Name bearb. auf den Modus DVI PC oder DVI-Geräte ein. ✎ Wenn ein HDMI-Kabel mit dem HDMI IN 1(DVI)-Anschluss verbunden ist, wird möglicherweise kein Ton ausgegeben. Stellen Sie die Verbindung in diesem Fall über den PC/DVI AUDIO IN-Anschluss her. Navigieren in den Menüs Vor dem ersten Einsatz des Fernsehgeräts führen Sie die folgenden Schritte aus, um zu erfahren, wie Sie im Menü navigieren und verschiedene Funktionen auswählen und einstellen.KeyboardNavigationTV-Steuer. DiensteCONTENT MENU GUIDEKeyboardTV-Steuer. Dienste 1

2 1 Taste MENU: Bildschirmmenü anzeigen.2 ENTER E / Richtungstaste: Cursor bewegen und Elemente auswählen. Einstellungen bestätigen.3 Taste EXIT: Bildschirmmenü schließen.4 Taste RETURN: Zurück zum vorherigen Menü.Bedienung des Bildschirmmenüs(OSD)Die Zugriffsmethoden können in Abhängigkeit vom jeweiligen Menü variieren. 1 MENU Das Hauptmenü mit seinen Optionen wird auf dem Bildschirm angezeigt:Bild, Ton, Kanal, Einstell., Eingang, Anwendung, Unterstützung. 2 ▲ / ▼Wählen Sie durch Drücken der Tasten ▲ oder ▼ ein Symbol. 3 ENTER E Drücken Sie die ENTER E , um das Untermenü anzuzeigen. 4 ▲ / ▼Wählen Sie durch Drücken der Tasten ▲ oder ▼ das gewünschte Untermenü. 5 ◄ / ►Wählen Sie durch Drücken der Tasten ◄ oder ► den Wert für ein bestimmtes Element. Die Methoden zum Anpassen der Werte im Bildschirmmenü können in Abhängigkeit vom jeweiligen Menü variieren. 6 ENTER E Drücken Sie die ENTER E , um die Konfiguraton abzuschließen. 7 EXIT e Drücken EXIT. Grundfunktionen

[UC9000]BN68-02820J-ZG.indb 15 2010-05-24 오후 8:10:1616

Verwenden der INFO Taste (Elektronische Programmzeitschrift)

Auf dem Bildschirm werden der aktuelle

Kanal und bestimmte Audio/Video-

Einstellungen angezeigt.

Die elektronische Programmführer zeigt

entsprechend der Sendezeit für jeden Kanal

tagesaktuelle Fernsehprogramminformation

y Blättern Sie mit ◄, ►, um Informationen

zu einem gewünschten Programm anzuzeigen, während

Sie einen anderen Sender anzeigen.

y Blättern Sie mit ▲, ▼, um Informationen für andere

Kanäle anzuzeigen. Wenn Sie zum ausgewählten Sender

wechseln möchten, drücken Sie auf die ENTER E

Die Informationen des elektronischen

Programmführers werden von den Sendern

zur Verfügung gestellt. Mit Hilfe der von

den Sendern zur Verfügung gestellten

Programmpläne können Sie im Voraus

Programme angeben, die Sie sehen

möchten, so dass das Fernsehgerät zur

angegebenen Zeit automatisch zum Kanal

des gewählten Programms wechselt. Je nach Aktualität

der Senderinformationen können Programmplätze leer oder

Verwenden der Kanalansicht

Verwenden der Programmieransicht

Rot (Ansichts.): Anzeigen der Programme, die gerade

laufen oder demnächst anfangen.

Gelb (+24 Std.): Anzeigen der Programme, die nach

24 Stunden gesendet werden.

Blau (CH-Modus): Wählen Sie die Art der Kanäle aus,

die Sie im Fenster Kanalansicht anzeigen möchten.

(Alle, TV, Radio, Daten/And., Eigener Kanal 1–4)

4 Information: Anzeigen von Details zum ausgewählten

(Seite): Weiter zur nächsten oder vorherigen Seite.

– Wenn Sie ein laufende Programm auswählen, können Sie es

– Wenn Sie ein zukünftiges Programm auswählen, können Sie es

vormerken. Um die Programmierung abzubrechen, drücken Sie

erneut auf die ENTERE und wählen Sie Programm. abbr..

Mit diesem Menü können Sie Favoriten löschen oder

einstellen und den Programmführer für digitale Sendungen

verwenden. Wählen Sie im Fenster Sender, Eigene Kanäle

oder Vorgemerkt einen Sender.

Sender: Anzeigen der Senderliste anhand des

Sendertyps. 18:11 Do. 6 Jan.AnsehenInformation

INFO GUIDE DTV Air 800 five

Ansichts. +24 Std. CH-Modus Information

TV-Programm Kanalansicht - TV 1 2 3 4 5 6 Heute

Ansichts. Information

TV-Programm Programmieransicht 1 4 6 HeuteHeute c 1 1futech

Terrestrisch TV-Empfang

B Zoom Auswählen Sortieren k Seite T Extras

[UC9000]BN68-02820J-ZG.indb 16 2010-05-24 오후 8:10:1917 Deutsch 03 Grundfunktionen ■ * Eigene Kanäle: Anzeigen der Gruppe des Senders. ■Scheduled: Anzeigen aller vorgemerkten Programme. ✎ Verwenden der Farbtasten in Verbindung mit dem Kanal-Manager x Rot (TV-Empfang): Wählen Sie abwechselnd Terrestrisch oder Kabel. x

B Grün (Zoom): Hiermit vergrößern oder verkleinern Sie die Sendernummer. x Gelb (Auswählen): Markieren Sie die gewünschten Kanäle und drücken Sie die gelbe Taste, um alle markierten Kanäle zugleich einzustellen. Links neben dem Namen der gewählten Kanäle wird das Zeichen c angezeigt. x Blau (Sortieren): Ändern der Sortierung in der Kanalliste (nach Kanalnamen oder Kanalnummer). x

k (Seite): Weiter zur nächsten oder vorherigen Seite. x

T (Extras): Hiermit zeigen Sie das Optionsmenü Kanal-Manager an. (Der Inhalt des Menüs “Optionen” hängt von der jeweiligen Situation ab.)Symbole zur Anzeige des KanalstatusSymbole Vorgang A Ein analoger Kanal. c Ein ausgewählter Sender. * Ein Kanal, der als Favorit eingestellt ist. ( Ein Programm, das gerade gesendet wird. \ Ein gesperrter Kanal. ) Ein vorgemerktes Programm. Programmführer-Typ (Samsung / Guide Plus+) (je nach Land)Sie können den gewünschten Programmführer auswählen. ■ Samsung: Hiermit stellen Sie den von Samsung angebotenen Programmführer ein. ■ Guide Plus+: Hiermit stellen Sie den von Rovi International Solutions angebotenen Programmführer ein. Weitere Informationen finden Sie unter „www.europe.guideplus.com”. ¦ Verwenden von Favoriten

Eigene Kanäle (im Kanal-Manager)Hiermit zeigen Sie alle Favoritenkanäle an. ■ Eigene Kanäle bearbeiten t : Sie können die gewählten Sender zu der gewünschten Gruppe eigener Sender hinzufügen. ✎ Das Symbol „ * ” wird angezeigt, und der Sender wird als Eigene Kanäle festgelegt.1. Wählen Sie einen Kanal und drücken Sie die Taste TOOLS. 2. Sie können einen Kanal der Gruppen 1, 2, 3 und 4 der eigenen Kanäle hinzufügen oder löschen. x Sie können eine oder mehrere Gruppen auswählen.3. Nachdem Sie die Einstellungen geändert haben, kann die Senderliste für jede Gruppe angezeigt werden in Eigene Kanäle. Senderliste Sie können alle gesuchten Kanäle anzeigen.CHLISTc 1 1futech 2 * 24ore.tv 15 abc1 3 BBC World 23 bid-up.tv 33 Boonerang 32 Cartoon Nwk

5 Class News 4 \ Coming Soon 27 Discoveryr Terrestrisch TV-Empfang

B Zoom Auswählen Sortieren k Seite T Extras

Eigene Kanäle bearbeiten

[UC9000]BN68-02820J-ZG.indb 17 2010-05-24 오후 8:10:2018 Deutsch Grundfunktionen Kanalmenü ¦ Zurücksetzen von Kanälen

Antennentyp (Terrestrisch / Kabel) Auswählen einer für digitale Übertragungen geeigneten Antenne. Land Der Eingabefenster für die PIN wird geöffnet. Geben Sie nun Ihre vierstellige PIN ein. ■ Digitaler Sender: Sie können das Land für die digitalen Sender ändern. ■ Analogsender: Sie können das Land für die analogen Sender ändern. Autom. Senderspeich. Automatisches Suchen nach einem Kanal und Speichern im Fernsehgerät. ✎ Die automatisch zugewiesenen Programmplätze entsprechen unter Umständen nicht den gewünschten Programmplätzen. Wenn ein Kanal mit der Funktion Kindersicherung gesperrt wurde, wird das Eingabefenster für die PIN geöffnet. ■ Antennentyp (Terrestrisch / Kabel) t : Wählen Sie einen Antennentyp zum Speichern aus. ■ Sendertyp (Digital und Analog / Digital / Analog): Wählen Sie einen Sendertyp zum Speichern aus. Bei Auswahl von Kabel → Digital und Analog oder Digital: Wert für die Suche nach Kabelkanälen eingeben.Suchlaufmodus (Voll / Netzwerk / Schnell): Das Fernsehgerät durchsucht automatisch alle Kanäle mit aktiven Sendern und speichert sie im Fernsehgerät. ✎ Wenn Sie Schnell wählen, können Sie Netzwerk, Netzwerkkennung, Frequenz, Modulation und Symbolrate durch Drücken der Taste auf der auf der Fernbedienung manuell einstellen.Netzwerk (Auto / Manuell): Auswählen der Einstellmethode für die Netzwerkkennung zwischen Auto oder Manuell. Netzwerkkennung: Wenn das Netzwerk auf Manuell eingestellt ist, können Sie die Netzwerkkennung mit den Zifferntasten eingeben.Frequenz: Hiermit zeigen Sie die Frequenz des Kanals an. (Je nach Land unterschiedlich)Modulation: Hiermit zeigen Sie die verfügbaren Modulationswerte an.Symbolrate: Hiermit zeigen Sie die verfügbaren Symbolraten an.. Sender manuell speichern Manuelles Suchen nach einem Kanal und Speichern im Fernsehgerät. ✎ Wenn ein Kanal mit der Funktion Kindersicherung gesperrt wurde, wird das Eingabefenster für die PIN geöffnet. ■ Digitaler Sender: Nach Abschluss des Suchlaufs werden die Kanäle in der Kanalliste aktualisiert. ✎ Bei Auswahl von TV-Empfang → Terrestrisch : Kanal, Frequenz, Bandbreite ✎ Bei Auswahl von TV-Empfang → Kabel : Frequenz, Modulation, Symbolrate ■ Analogsender (Programm, Fernsehnorm, Tonsystem, Kanal, Suchen): Falls kein oder nur schlechter Ton zu hören sein sollte, wählen Sie einen anderen Audiostandard aus. ✎ Kanalmodus x P (Programm-Modus): Nach Abschluss der Einstellungen sind die Sender lhrer Region unter den Programmplätzen P0 bis maximal P99 gespeichert. In diesem Modus können Sie Sender durch Eingabe des Programmplatzes auswählen. x C (Terrestrische Kanäle) / S (Kabelkanäle): In diesen beiden Modi können Sie Sender durch Eingabe der Nummer anwählen, die dem terrestischen Sender oder dem Kabelkanal zugeordnet ist. ¦ Bearbeiten von Kanälen Optionsmenü Kanal-Manager (im Kanal-Manager)1. Wählen Sie einen Kanal und drücken Sie die Taste TOOLS. 2. Bearbeiten Sie den Namen oder die Nummer des Kanals mit den Menübefehlen Sendernamen bearbeiten oder Kanalnr. bearbeiten. ■ Sendernamen bearbeiten (nur Analogkanäle): Weisen Sie einen Kanalnamen Ihrer Wahl zu. ■ Kanalnr. bearbeiten (nur Digitalkanäle): Bearbeiten Sie die Nummer durch Drücken der gewünschten Zifferntasten. ¦ Weitere Funktionen

Suchoptionen für Kabel (je nach Land) Einstellen weiterer Suchoptionen für die Kanalsuche im Kabelnetz (z. B. Frequenz oder Symbolrate). ■ Startfrequenz / Stoppfrequenz: Einstellen der Start- und Stoppfrequenz (je nach Land unterschiedlich) ■ Symbolrate: Hiermit zeigen Sie die verfügbaren Symbolraten an. ■ Modulation: Hiermit zeigen Sie die verfügbaren Modulationswerte an. [UC9000]BN68-02820J-ZG.indb 18 2010-05-24 오후 8:10:2019 Deutsch 03 Grundfunktionen

Kanal-Manager Optionsmenü Kanal-Manager Stellen Sie den Kanal mit den Menübefehlen im Kanal-Manager ein (Sperren / Freigabe, Timer-Wdg., Timer-Aufnahme, Sortieren, Entfernen, Alle wählen / Alle abwählen). Der Inhalt des Optionsmenüs hängt vom jeweiligen Kanalstatus ab.1. Wählen Sie einen Kanal und drücken Sie die Taste TOOLS. 2. Wählen Sie eine Funktion aus, und ändern Sie deren Einstellungen. ■ Sperren / Freigabe: Sie können einen Kanal sperren, sodass er nicht ausgewählt und angezeigt werden kann. ✎ HINWEIS x Diese Funktion ist nur verfügbar, wenn die Kindersicherung aktiviert ist Ein. x Der Eingabefenster für die PIN wird geöffnet. Geben Sie die vierstellige Standard-PIN ein: „0-0-0-0”. Ändern Sie die PIN mit der Option PIN ändern. ■ Timer-Wdg.: Sie können einen Kanal einstellen, der bei Erreichen einer bestimmten Zeit automatisch angezeigt wird. Um diese Funktion verwenden zu können, müssen Sie zuerst die aktuelle Uhrzeit einstellen. ✎ Wenn Sie einen digitalen Kanal gewählt haben und die Taste ► drücken, wird das digitale Programm angezeigt. ■ Timer-Aufnahme (nur Digitalkanäle): Hiermit können Sie ein Programm aufnehmen, das gerade gesendet wird, oder die Aufnahme eines später gesendeten Programms vormerken. ✎ Es muss ein USB-Gerät mit mindestens 4 GB Speicher an das Fernsehgerät angeschlossen sein. ✎ USB-Speichergeräte können erst dann für Aufnahmen verwendet werden, nachdem der Geräte-Leistungstest durchgeführt wurde. ✎ Bei einer USB-Festplatte mit mehr als 5400 U/min ✎ Bei einem USB-Stick (Typ USB 2.0 und SLC). (Mindestkapazität des USB-Sticks von 2GB.) ✎ Um aufzunehmen, drücken Sie die Taste � (REC) auf der Fernbedienung. Drücken Sie die Taste � (REC) zweimal, um die Aufnahmedauer einzustellen. ■ Sortieren (nur Analogkanäle): Mit diesem Vorgang können Sie die Programmnummern gespeicherter Sender ändern. Das ist möglicherweise nach dem automatischen Speichern von Sendern erforderlich. ■ Entfernen: Sie können Kanäle löschen, damit nur die gewünschten Kanäle angezeigt werden. ■ Alle wählen / Alle abwählen: Wählen Sie alle Kanäle aus oder deaktivieren Sie alle im Kanal-Manager ausgewählten Kanäle. Listenübertr. abbrechen Der Eingabefenster für die PIN wird geöffnet. Geben Sie nun Ihre vierstellige PIN ein. Importieren oder Exportieren der Kanaltabelle. Schließen Sie einen USB-Speicher an, um diese Funktion zu verwenden. ■ Von USB importieren: Importieren der Kanalliste vom USB-Speicher. ■ Auf USB exportieren: Exportieren der Kanalliste auf den USB-Speicher: Diese Funktion ist verfügbar, wenn ein USB-Speicher angeschlossen ist. Programmiert (im Kanal-Manager)Mit dieser Menüoption können Sie eine vorgemerkte Sendung anzeigen, ändern oder löschen. ■ Info ändern: Mit dieser Menüoption können Sie die Vormerkung einer Sendung ändern. ■ Programmierung abbrechen: Mit dieser Menüoption können Sie die Vormerkrung einer Sendung stornieren. ■ Information: Anzeigen einer vorgemerkten Sendung. (Sie können auch die Vormerkinformationen auswählen). ■ Alle wählen / Alle abwählen: Wählen oder Abwählen aller vorgemerkten Programme. Feinabstimmung (nur analoge Kanäle)Wenn das Signal schwach oder gestört ist, können Sie die Feinabstimmung manuell vornehmen. ✎ Fein abgestimmte Kanäle sind mit einem Sternchen markiert „*”. ✎ Wählen Sie Zurückset., wenn Sie die Feinabstimmung zurücksetzen möchten. Bildmenü

¦ Ändern des voreingestellten Bildmodus

Modus t Wählen Sie Ihren bevorzugten Bildtyp aus. ■ Dynamisch : Für helle Zimmer geeignet. ■ Standard: Für normale Umgebungen geeignet.

■ Natürlich: Für geringe Augenbelastung geeignet.

✎ Natürlich ist im PC-Modus nicht verfügbar. ■ Film: Geeignet für ds Anzeigen von Filmen in einem abgedunkelten Zimmer. [UC9000]BN68-02820J-ZG.indb 19 2010-05-24 오후 8:10:2120 Deutsch Grundfunktionen

¦ Anpassen der Bildeinstellungen

Hintergrundbel. / Kontrast / Helligkeit /

Schärfe / Farbe / Farbton (G/R) Das Gerät verfügt über mehrere Einstellmöglichkeiten für die Bildqualität: ✎ HINWEIS x Im Modus TV, Ext., AV des PAL-Systems steht die Funktion Farbton (G/R) nicht zur Verfügung. x Im PC-Modus können Sie nur Hintergrundbel., Kontrast und Helligkeit einstellen. x Sie können die Einstellungen für jedes externe Gerät festlegen und speichern, das an das Fernsehgerät angeschlossen ist. ¦ Möglichkeiten zum Sparen

Öko-Lösung ■ Energiesparmod. (Aus / Gering / Mittel / Hoch / Bild aus / Auto) t : Mit dieser Funktion stellen Sie die Helligkeit des Fernsehgeräts ein, um den Stromverbrauch zu senken. Wenn Sie Bild aus wählen, wird der Bildschirm abgeschaltet, aber der Ton bleibt an. Drücken Sie eine beliebige Taste außer der Lautstärketaste, um den Bildschirm wieder anzuschalten. ■ Öko-Sensor (Aus / Ein): Um noch mehr Energie zu sparen; werden die Bildeinstellungen automatisch an die Lichtverhältnisse im Zimmer angepasst. ✎ Wenn Sie Hintergrundbel. einstellen, wird der Öko-Sensor deaktiviert Aus.Min. Hintergr.bel.: Wenn der Öko-Sensor aktiviert Ein ist, können Sie die minimale Bildhelligkeit manuell einstellen. ✎ Wenn Öko-Sensor aktiviert ist Ein, kann sich die Helligkeit der Anzeige je nach Helligkeit der Umgebung ändern (etwas heller oder dunkler werden). ■ Kein Sig. Standby (Aus / 15 min. / 30 min. / 60 min.): Um unnötigen Energieverbrauch zu verhindern, stellen Sie ein, wie lange das Fernsehgerät angeschaltet bleiben soll, wenn es kein Signal empfängt. ✎ Deaktiviert, wenn der PC im Stromsparmodus läuft. ¦ Ändern der Bildoptionen

Erweiterte Einstellungen (verfügbar nur im Modus Standard / Film)Sie können verschiedene Detaileinstellungen für Ihren Fernseher vornehmen, unter anderem für Farbe und Kontrast. ✎ Im PC-Modus können Sie nur Optimalkontrast, Gamma, Weißabgleich und LED Motion Plus einstellen. ■ Schwarzton (Aus / Dunkel / Dunkler / Max. dunkel): Wählen Sie den Schwarzwert aus, um die Bildschirmtiefe einzustellen. ■ Optimalkontrast (Aus / Gering / Mittel / Hoch): Stellen Sie den Bildkontrast ein. ■ Schattendurchzei. (-2~+2): Erhöhen Sie die Helligkeit dunkler Bilder. ■ Gamma: Einstellen der Intensität der Primärfarbe.

■ Expertenmuster (Aus / Muster 1 / Muster 2): Durch Ausführen der Expertenmuster kann das Bild ohne einen Generator oder Filter kalibriert werden. Wenn das Bildschirmenü verschwindet oder ein anderes Menü als Bild geöffnet wird, ist die Kalibrierung gespeichert und das Fenster Expertenmuster wird geschlossen. ✎ Solange Expertenmuster ausgeführt wird, erfolgt keine Tonausgabe. ✎ Nur verfügbar im Modus DTV, Component und HDMI. ■ Nur RGB-Modus (Aus / Rot / Grün / Blau): Sie können

die Farbe oder den Farbton (G/R) der Bildanteile Rot, Grün oder Blau von einem externen Gerät (DVD-Player, Heimkinosystem usw.) einstellen. ■ Farbraum (Auto / Nativ / Benutzerdef.): Stellen Sie den Bereich der Farben ein, aus denen das Bild erstellt wird. Wenn Sie Farbe, Rot, Grün, Blau und Zurückset. anpassen möchten, stellen Sie Farbraum auf Benutzerdef. ein. Erweiterte EinstellungenSchwarzton : Aus ►Optimalkontrast : MittelSchattendurchzei. : -2Gamma : 0Expertenmuster : AusNur RGB-Modus : AusFarbraum : Nativ ▼ U Verschieben E Eingabe R Zurück [UC9000]BN68-02820J-ZG.indb 20 2010-05-24 오후 8:10:2221

■ Weißabgleich: Einstellen der Farbtemperatur für ein

R-Offset / G-Offset / B-Offset: Einstellen der

Dunkelheit jeder Farbe (Rot, Grün und Blau).

R-Gain / G-Gain / B-Gain : Sie können die Helligkeit

jeder Farbe (Rot, Grün und Blau) einstellen.

Zurückset.: Hiermit setzen Sie den Weißabgleich auf

die Standardwerte zurück.

■ 10 P Weißabgleich (Aus / Ein): Steuern des

Weißabgleichs in 10-PunktS-Schritten durch Einstellen

der Helligkeit des roten, grünen und blauen Signals.

Diese Funktion ist verfügbar, wenn der Bildmodus

auf Film und der externe Eingang auf einen

beliebigen Eingang eingestellt ist.

Manche USB-Geräte unterstützen diese Funktion

möglicherweise nicht.

Intervall: Wählen Sie die Einstellintervall.

Rot: Einstellen des Rotpegels.

Grün: Einstellen des Grünpegels.

Blau: Einstellen des Blaupegels.

Zurückset.: ZUrücksetzen von 10 P Weißabgleich auf

die Standardwerte zurück.

■ Hautton: Betonen des Rosaanteils im „Hautton”.

■ Kantenglättung (Aus / Ein): Hervorheben von

■ xvYCC (Aus / Ein): Durch Aktivieren des xvYCC-Modus

vergrößern Sie die Detailtreue und den Farbraum beim

Abspielen von Filmen auf einem externen Gerät (z.B.

DVD-Player), das an den HDMI- oder Component IN-

Eingang angeschlossen ist.

Diese Funktion ist verfügbar, wenn der Bildmodus

auf Film und der externe Eingang auf HDMI oder

Komponente eingestellt ist.

Manche USB-Geräte unterstützen diese Funktion

möglicherweise nicht.

■ LED Motion Plus (Aus / Ein ): Beseitigt das

Verschwimmen schneller Szenen mit viel Bewegung und

sorgt für ein klares Bild.

PC-Modus können Sie nur Farbtemp., Größe und

Autom. Schutzzeit einstellen.

■ Farbtemp. (Kalt / Normal / Warm1 / Warm2)

Warm1 oder Warm2 werden nur aktiviert, wenn

der Bildmodus auf Dynamisch eingestellt ist.

Sie können die Einstellungen für jedes externe

Gerät einstellen und speichern, das Sie an das

Fernsehgerät angeschlossen haben

■ Größe: Möglicherweise verfügt auch Ihr

Kabel-/Satellitenreceiver über eigene

Bildschirmformate. Allerdings empfehlen

wir dringend, dass Sie die meiste Zeit den

16:9-Modus verwenden.

Autom. Breit: Mit dieser Option stellen

Sie das Bildformat automatisch auf das

Seitenverhältnis 16:9 ein.

16:9: Wählen Sie diese Option aus, um

als Bildformat das Seitenverhältnis 16:9 für DVDs oder

Breitbildsendungen einzustellen.

Breitenzoom: Diese Option vergrößert das Bild auf mehr als 4:3.

Einstellen der Position mit den Tasten ▲, ▼.

Zoom: Vergrößern des 16:9-Breitbilds auf die volle Bildschirmhöhe.

Einstellen der Position oder Größe mit den Tasten ▲, ▼.

4:3: Dies ist die Standardeinstellung zum Anzeigen von Filmen und

herkömmlichen Fernsehsendungen.

Verwenden Sie nicht über längere Zeit hinweg das

4:3-Format. Spuren der links, rechts und in der Mitte

angezeigten Rahmen können zum Einbrennen von Bildern

(Einbrennen) führen, was nicht von der Garantie abgedeckt

Bildschirmanp.: Mit dieser Funktion wird das ganze Bild

auch bei Versorgung mit HDMI- (720p / 1080i / 1080p) oder

Komponentensignalen (1080i/1080p) vollständig und ohne

Beschneidung angezeigt.

Je nach Signalquelle können die Bildgrößenoptionen variieren.

Die verfügbaren Elemente können in Abhängigkeit vom

ausgewählten Modus variieren.

Im PC-Modus können nur die Modi 16:9 und 4:3 eingestellt

Sie können die Einstellungen für jedes externe Gerät einstellen

und speichern, das Sie an einen Eingang des Fernsehgeräts

angeschlossen haben.

Nach Auswahl von Bildschirmanp. im Modus HDMI (1080i

/ 1080p) oder Component (1080i / 1080p): Einstellen der

Position oder Größe mit den Tasten ▲, ▼, ◄, ►.

Wenn Sie die Funktion Bildschirmanp. zusammen

mit einem HDMI 720p-Signal verwenden, wird eine

Zeile wie bei Overscan oben, unten, links und rechts

ildschirmmodus (16:9 / Breitenzoom / Zoom / 4:3):

Verfügbar nur, wenn die Bildgröße auf Autom. Breit

eingestellt ist. Sie können die gewünschte Bildgröße beim

4:3-Breitbilddienst oder der Originalgröße bestimmen. Für jedes

Europäische Land ist eine andere Bildgröße erforderlich.

Diese Funktion ist im PC-, Komponenten- oder HDMI-

Modus nicht verfügbar.

Bildoptionen Farbtemp. : Normal ►Größe : Autom. BreitBildschirmmodus : 16:9Digit. Rauschlter : AutoMPEG-Rauschlter : AutoHDMI-Schwarzp. : NormalFilmmodus : Aus ▼ U Verschieben E Eingabe R Zurück P.SIZE

[UC9000]BN68-02820J-ZG.indb 21 2010-05-24 오후 8:10:2222 Deutsch Grundfunktionen ■ Digit. Rauschfilter (Aus / Gering / Mittel / Hoch / Auto / Autovisualisierung): Wenn das Sendesignal schwach ist, können statisches Rauschen und Geisterbilder erscheinen. Wählen Sie diejenige der Optionen, bei der das beste Bild angezeigt wird. Autovisualisierung: Beim Wechseln von Analogkanälen werden die Stärke des aktuellen Signals anzeigt und der Rauschfilter der Anzeige festgelegt. ✎ Nur für Analogkanäle verfügbar. ■ MPEG-Rauschfilter (Aus / Gering / Mittel / Hoch / Auto): Reduziert das MPEG-Rauschen, um besserte Bildqualität zu ermöglichen. ■ HDMI-Schwarzp. (Normal / Gering): Sie können den Schwarzwert direkt auf dem Bildschirm auswählen, um die Bildschirmtiefe anzupassen. ✎ Nur im HDMI-Modus (RGB-Signale) verfügbar. ■ Filmmodus (Aus / Auto1 / Auto2): Sie können das Fernsehgerät so einstellen, dass eine Filmsignal aus allen Quellen automatisch empfangen und verarbeitet und das Bild auf die optimale Qualität eingestellt werden kann. ✎ Verfügbar bei TV, AV, COMPONENT (480i / 1080i) und HDMI (480i / 1080i). ■ Motion Plus (Aus / Klar / Standard / Glätten / Benutzerdefiniert / Demo): Beseitigt das Verschwimmen schneller Szenen mit viel Bewegung und sorgt für ein klareres Bild. ✎ Im Fall von Bildrauschen sollten Sie Motion Plus deaktivieren Aus. WennMotion Plus auf Benutzerdef eingestellt ist, können Sie Unschärfemind., Judder-Minderung einstellen oder ein manuelles durchführen. durchführen. ✎ Wenn Motion Plus auf Demo eingestellt ist, können Sie den Unterschied zwischen aktivierter und deaktivierter Funktion darstellen. Unschärfemind.: Hiermit passen Sie die Unschärfeminderung bei Videosignalen an.Judder-Minderung: Hiermit passen Sie die Minderung stockender Bewegungen beim Abspielen von Filmen an.Zurücksetzen: Hiermit setzen Sie die benutzerdefinierten Einstellungen zurück. ■ Autom. Schutzzeit (nach 2 Std. / 4 Std. / 8 Std. / 10 Std. / Aus): Wenn der Bildschirm über einen längeren, vom Benutzer festgelegten Zeitraum hinweg das gleiche Standbild anzeigt, wird der Bildschirmschoner aktiviert, um die Entstehung von Nachbildern auf dem Bildschirm zu verhindern. ¦ Fernsehen mit der 3D-Funktion WICHTIGE GESUNDHEITS- UND SICHERHEITSHINWEISE FÜR 3D-BILDERLesen Sie die folgenden Sicherheitshinweise, ehe Sie die 3D-Funktion des Fernshgeräts verwenden. [ ACHTUNG x Manche Fernsehzuschauer empfinden Unwohlsein mit Schwindel, Übelkeit und Kopfschmerz, wenn sie 3D-Fernsehbilder ansehen. Wenn bei Ihnen solche Symptome auftreten, hören Sie auf, 3D-Fernsehbilder anzusehen, nehmen Sie die 3D-Aktivbrille ab und legen Sie eine Pause ein. x Längeres Fernsehen mit 3D-Bildern kann zu Ermüdungserscheinungen der Augen führen. Wenn bei Ihnen Ermüdungserscheinungen der Augen auftreten, hören Sie auf, 3D-Fernsehbilder anzusehen, nehmen Sie Ihre 3D-Aktivbrille ab und legen Sie eine Pause ein. x Der verantwortungsvolle Erwachsene kontrolliert Kinder, die die 3D-Funktion verwenden, in kürzeren Abständen. Wenn sich die Kinder über müde Augen, Kopfschmerzen, Schwindel oder Übelkeit beklagen, sollten sie aufhören, 3D-Fernsehbilder zu sehen, und stattdessen eine Pause einlegen. x Verwenden Sie die 3D-Brille nicht für andere Zwecke (z.B.: als Brille, Sonnenbrille, Schutzbrille usw.) x Verwenden Sie die 3D-Funktion oder die 3D-Aktivbrille nicht, während Sie umhergehen oder sich bewegen. Wenn Sie die 3D-Funktion oder die 3D-Aktivbrille verwenden, während Sie sich umherbewegen, kann es möglicherweise zu Verletzungen kommen, weil Sie gegen Gestände stoßen, stolpern oder hinfallen. 3D Mit dieser aufregenden neuen Funktion können Sie Inhalte räumlich anzeigen. Damit Sie diese Funktion volll genießen können, müssen Sie eine Samsung-3D-Brille (SSG-2100AB, SSG-2200AR, SSG-2200KR) erwerben.Die 3D-Brille von Samsung wird gesondert vertrieben. Weitere Informationen erhalten Sie bei dem Händler, bei dem Sie das Fernsehgerät gekauft haben.3D-Sender ✎ Wenn sich ein Hindernis zwischen dem Sender und der 3D-Brille befindet, tritt möglicherweise nicht der richtige 3D-Effekt ein. 3D

[UC9000]BN68-02820J-ZG.indb 22 2010-05-24 오후 8:10:2323

■ 3D-Modus: Wählen Sie das 3D-Eingangsformat.

Wenn Sie den 3D-Effekt voll erfahren möchten,

setzen Sie zuerst die 3D-Brille auf, mit der Sie das

beste 3D-Erlebnis erzielen, und wählen Sie dann

3D-Modus aus der nachfolgenden Liste aus.

Schalten Sie die 3D-Aktivbrille ein, wenn Sie

Aus Deaktiviert die 3D-Funktion.

Ändern eines 2D Bilds in 3D.

Anzeigen von zwei Bildern

Anzeigen von zwei Bildern über

Zeigt die Bilder für das linke und rechte

Auge abwechselnd in Reihen an.

Zeigt die Bilder für das linke und rechte

Auge abwechselnd in Spalten an.

Zeigt die Bilder für das linke und rechte

Auge abwechselnd in Pixeln an.

Zeigt die Bilder für das linke und

rechte Auge abwechselnd in

„Nebeneinander” und „Übereinander” stehen nur

bei den Auflösungen 720p, 1080i und 1080p in

den Modi DTV, HDMI und USB zur Verfügung,

oder nehmen Sie den PC-Anschluss mit einem

„Vertikale Streifen“, „Horizontal getrennt“ und

„Schachbrett“ sind nur verfügbar, wenn die

Signalquelle auf PC (mit Anschluss über HDMI/

DVI-Kabel) eingestellt ist.

Bei „Frequenz“ wird die Frequenz (nur 60Hz)

angezeigt, wenn die Signalquelle auf PC

■ 3D → 2D (Aus / Ein): Anzeigen nur des Bilds für das

Diese Funktion ist deaktiviert, wenn der 3D-Modus

auf „2D → 3D” oder Aus eingestellt ist.

■ 3D-Blickwinkel: Die Gesamteinstellung der

Diese Funktion ist deaktiviert, wenn der 3D-Modus

auf „2D → 3D“ oder Aus eingestellt ist.

■ Tiefe: Einstellen von Fokus / Tiefe im Modus „2D → 3D”.

Diese Funktion ist nur aktiviert, wenn der

3D-Modus auf „2D → 3D” eingestellt ist.

■ Bildkorrektur: Anpassen des Bilds an das linke und

■ 3D-Autoansicht (Aus / Ein): Wenn 3D-Autoansicht

aktiviert Ein ist, wird ein HDMI-Signal im Format

„Nebeneinander” mit einer der nachfolgenden

Aufösungen automatisch auf 3D umgeschaltet. In

diesem Fall müssen die richtigen 3D-Informationen im

HDMI 3D-Standardformat gesendet werden.

Wenn ein 3D-Fehler auftritt, weil die

3D-Informationen fehlerhaft sind, deaktivieren

Aus Sie 3D-Autoansicht und wählen Sie einen

3D-Modus manuell mit Hilfe der 3D-Taste oder

dem entsprechenden Menübefehl.

Unterstützte Auflösungen (nur 16:9)

Auflösung Frequenz (Hz)

1280 x 720p 50 / 60 Hz

1920 x 1080i 50 / 60 Hz

1920 x 1080p 24 / 30 / 50 / 60 Hz

■ 3D-Optimierung: Gesamtanpassung der 3D-Effekte

Untersützte Auflösungen im HDMI PC-Modus

Die Auflösung für den HDMI PC-Modus ist für

Eingangssignale mit 1920 x 1080 optimiert.

Eine andere Eingabeauflösung als 1920 x 1080 kann in 3D

oder im Vollbildmodus nicht richtig angezeigt werden.

So zeigen Sie ein 3D-Bild an

3D OK Um in 3D zu sehen, 3D-Brille aufsetzen und Ein/

Aus-Schalter der Brille drücken.

Das Betr. von 3D-TV-Bildern über ein. läng.

Zeitraum. k. die Augen ermüden u./od.

Schwindelgefühl verursachen.

L Verschieben E Eingabe e Beenden

3D Wählen Sie mit den Tasten LINKS/RECHTS der Fernbedienung

das passende Symbol zum Bild auf dem Bildschirm.

L Verschieben E Eingabe e Beenden Wählen Sie mit den Tasten LINKS/RECHTS der Fernbedienung

das passende Symbol zum Bild auf dem Bildschirm.

L Verschieben E Eingabe e Beenden [UC9000]BN68-02820J-ZG.indb 23 2010-05-24 오후 8:10:2524 Deutsch Grundfunktionen

1. Drücken Sie auf die Taste CONTENT, damit das Menü Inhaltsbetrachtung angezeigt wird. 2. Drücken Sie dann auf ◄ oder ►, und wählen Sie 3D. Um 3D-Bilder sehen zu können, tragen Sie eine 3D-Brille und schalten Sie die Brille ein.3. Wählen Sie OK, und drücken Sie dann auf die ENTER E

4. Mit den Tasten ◄ oder ► auf Ihrer Fernbedienung wählen Sie den gewünschten 3D-Modus des Bilds. ✎ Einige 3D-Modi werden nicht unterstützt (abhängig von Format und der Signalquelle)Unterstützte Formate und technische Betriebsdaten für Standard-HDMI 3D. ✎ Die nachfolgend angegebenen 3D-Formate werden vom HDMI-Verband empfohlen und müssen unterstützt werden.Quellsignalformat Standard HDMI 1.4 3D1920x1080p bei 24Hz x 2 1920x2205p bei 24Hz1280x720p bei 60Hz x 2 1280x1470p bei 60Hz1280x720p bei 50Hz x 2 1280x1470p bei 50HzBei 3D-Videosignalen in einem der obigen Formate wird der Modus automatisch auf 3D-Modus umgeschaltet.Für das HDMI 3D-Standardformat bei 24Hz wird das Fernsehbild wie folgt optimiert: – Auflösung im ersten Anzeigemodus: WennMotion Plus deaktiviert Aus, Klar oder auf bzw. Standard, eingestellt ist, können Sie das Video bei einer für die Auflösung des Quellsignals optimierten hohen Auflösung anzeigen. – Anzeigemodus für Judder-Minderung: Wenn Motion Plus auf Glätten oder Benutzrdef., eingestellt ist, sehen Sie ein geglättetes Bild ohne Judder.Vor dem ersten Verwenden der 3D-Funktion ✎ HINWEIS x Wenn Sie 3D-Bilder unter einer Leuchtstoffröhre (50Hz – 60Hz) oder einer 3-Bandleuchte sehen, bemerken Sie bei schlechten Lichtverhältnissen (z. B. von einer Stroboskoplampe) möglicherweise ein leichtes Flackern. Dimmen Sie in diesem Fall das Licht oder schalten Sie es aus. x Der 3D-Modus wird in den folgenden Situationen automatisch deaktiviert: Wechseln des Kanals oder der Signalquelle und beim Zugriff auf Media Play oder Internet@TV. x Manche Bildfunktionen werden im 3D-Modus deaktiviert. x Auf dem Touchscreen der Fernbedienung ist keine 3D-Anzeige möglich. x Datendienste (MHEG / MHP) stehen im 3D-Modus nicht zur Verfügung. x 3D-Brillen anderer Hersteller werden möglicherweise nicht unterstützt. x Wenn das Fernsehgerät erstmals angeschaltet wird, kann es eine Weile dauern, bis die 3D-Anzeige optimiert ist. x Die 3D-Aktivbrille funktioniert möglicherweise nicht korrekt, wenn in der Nähe der Brille oder des Fernsehgeräts andere 3D-Geräte oder elektronische Apparate eingeschaltetet sind. Wenn ein solches Problem auftritt, halten Sie andere elektronische Geräte so weit wie möglich von der 3D-Brille entfernt. x Wenn Sie Bilder aus einer 3D-Quelle mit 50 Hz und aktiviertem Spielemodus ansehen, nehmen optisch sensible Seher bei hellen Abbildungen möglicherweise ein Flimmern wahr. x Die Fotos aus Media Play werden nur im Modus „2D → 3D” angezeigt. x Wenn Sie beim Fernsehen mit 3D-Aktivbrille auf der Seite liegen, ist das Bild möglicherweise dunkel oder gar nicht sichtbar. x Wenn Sie 3D-Filme anschauen, achten Sie darauf, innerhalb des Betrachtungswinkels und der optimalen Fernsehdistanz zu bleiben. – Andernfalls können Sie die 3D-Effekte möglicherweise nicht richtig genießen. x Der ideale Betrachtungsabstand beträgt mindestens das Dreifache der Bildschirmhöhe. Wir empfehlen, sich so hinzusetzen, dass die Augen des Betrachters auf einer Höhe mit dem Bildschirm liegen. Bild zurücksetzen (OK / Abbr.) Zurücksetzeb Ihres aktuellen Bildmodus auf ihre Standardeinstellungen. ¦ Einstellen des Fernsehgeräts mithilfe Ihres PCs Stellen Sie die Signalquelle auf PC ein. Autom. Einstellung

t Stellen Sie die Frequenzen/Positionen ein und lassen Sie die Feinstellung automatisch durchführen. ✎ Nicht verfügbar bei Anschluss mit einem HDMI/DVI-Kabel. [UC9000]BN68-02820J-ZG.indb 24 2010-05-24 오후 8:10:2525 Deutsch 03 Grundfunktionen

■ Grob / Fein: Entferneb oder Reduzieren von Bildrauschen. Falls sich das Bildrauschen durch die Feinabstimmung allein nicht beheben lässt, stellen Sie zunächst die Frequenz möglichst genau ein (Grob) Führen Sie dann erneut eine Feinabstimmung durch. Nachdem Sie das Bildrauschen durch die Grob- und Feinabstimmung des Bildes verringert haben, stellen Sie die Position des Bildes so ein, dass es auf dem Bildschirm zentriert ist. ■ Position: Einstellen der Position des PC-Fensters mit

den Richtungstasten (▲ / ▼ / ◄ / ►).

■ Bild zurücksetzen : Zurücksetzen des Bilds auf die Standardwerte.Verwenden Ihres Computers als Computerbildschirm (PC)Konfigurieren Ihrer PC-Software (unter Windows XP) Je nach der Version von Windows und der Grafikkarte können die tatsäch angezeigten Dialogfelder auf Ihrem PC abweichen. In fast jedem Fall aber werden die gleichen grundlegenden Einstellungen vorgenommen. (Wenden Sie sich andernfalls an den Computerhersteller oder Samsung-Händler.)1. Klicken Sie im Startmenü von Windows auf „Systemsteuerung”. 2. Wenn das Fenster der Systemsteuerung angezeigt wird, klicken Sie auf „Darstellung und Designs”. Ein Dialogfeld wird geöffnet. 3. Klicken Sie auf „Anzeige”. Anschließend wird ein Dialogfeld angezeigt. 4. Klicken Sie nun auf die Registerkarte „Einstellungen”. y Stellen Sie die Bildschirmauflösung auf folgenden Wert: [1920x1080Pixel] y Wenn das Dialogfeld eine Option für die Bildschirmfrequenz enthält, muss als Einstellung „60” oder „60 Hz” ausgewählt werden. Andernfalls klicken Sie einfach auf OK, um das Dialogfeld zu schließen. Tonmenü

¦ Ändern des Tonmodus

t ■ Standard: Auswahl des normalen Tonmodus. ■ Musik: Betont die Musik im Verhältnis zu Stimmen.

■ Film: Ermöglicht optimale Tonwiedergabe für Filme.

■ Klare Stimme: Betont Stimmen im Verhältnis zu anderen Geräuschen. ■ Verstärken : Erhöht die Lautstärke hochfrequenter Töne, damit hörgeschädigte Personen den Ton besser verstehen können. ¦ Anpassen der Toneinstellungen

Equalizer Anpassen des Tonmodus (nur im Standardmodus). ■ Balance L/R: Anpassen der Balance zwischen dem linken und dem rechten Lautsprecher. ■ 100Hz / 300Hz / 1 kHz / 3 kHz / 10 kHz (Einstellung der Frequenzbänder): Einstellen der Lautstärke für die unterschiedlichen Frequenzbänder. ■ Zurückset.: Zurücksetzen der Equalizereinstellungen auf die Standardwerte. ¦ Tonsystem, usw.

SRS TruSurround HD (Aus / Ein)

t (nur im Standardtonmodus) Diese Funktion ermöglicht durch HRTF-Technologie (Head Related Trasfer Function) virtuellen 5.1 Kanalton bei einem einzigen Lautsprecherpaar. SRS TruDialog (Aus / Ein) (nur im Standardtonmodus) Mitr dieser Funktion können SIe die Lautstärke einer Stimme gegenüber der Hintergrundmusik oder den Toneffekten erhöhen, so dass Dialoge besser zu verstehen sind. SRS

[UC9000]BN68-02820J-ZG.indb 25 2010-05-24 오후 8:10:2626 Deutsch Grundfunktionen

Wiedergabesprache (nur digitale Sender) Sie können die Standardsprache für Audio ändern. ✎ Welche Sprache verfügbar ist, hängt von der jeweiligen Sendung ab. Audioformat (nur digitale Sender) Wenn Sie für die Tonausgabe sowohl den Hauptlautsprecher als auch den Audioreceiver verwenden, kann es aufgrund der Geschwindigkeitsunterschiede beim Dekodieren durch die beiden Systeme zu einem Echoeffekt kommen. Verwenden Sie in diesen Fall die TV-Lautsprecher. ✎ Die Audioformat-Option richtet sich nach der jeweiligen Sendung. Dolby Digital-5.1-Kanalton steht nur zur Verfügung, wenn Sie einen externer Lautsprecher über ein optisches Kabel anschließen. Audio für Sehgeschädigte (nicht überall verfügbar) (nur Digitalkanäle) Diese Funktion verarbeitet den Audiostream für den Audiokommentar AD (Audio Description), der vom Sender zusammen mit dem Vordergrundton übertragen wird. ■ Audio für Sehgeschädigte (Aus / Ein): Hiermit wird der Audiokommentar für Sehbehinderte ein- und ausgeschaltet. ■ Lautstärke: Hiermit regeln Sie die Lautstärke des Audiokommentars für Sehgeschädigte. Autom. Lautst. (Aus / Normal / Nacht) Wählen Sie Normal, um die verschiedenen Kanäle auf die gleiche Lautstärke einzustellen. ■ Nacht : Dieser Modus ermöglicht besseren Ton als der Modus Normal, denn er ist fast rauschfrei. Das ist beispielsweise bei Nacht nützlich. Lautsprecher auswählen

(Ext. Lautsprecher / TV-Lautsprecher) Es kann aufgrund unterschiedlicher Decodierungsgeschwindigkeiten des Hauptlautsprechers und des Audioreceivers zu Echoeffekten kommen. Stellen Sie das Fernsehgerät in diesem Fall auf Ext. Lautsprecher ein. ✎ Wenn Lautsprecher auswählen auf Ext. Lautsprecher eingestellt ist, funktionieren die Lautstärketasten und die Stummschaltung MUTE nicht und die Einstellmöglichkeiten für den Ton sind beschränkt. ✎ Wenn Lautsprecher auswählen auf Ext. Lautsprecher eingestellt ist. x TV-Lautsprecher: Aus, Ext. Lautsprecher: Ein ✎ Wenn Lautsprecher auswählen auf TV-Lautsprecher eingestellt ist. x TV-Lautsprecher: Ein, Ext. Lautsprecher: Ein ✎ Ohne Videosignal werden beide Lautsprecher stummgeschaltet. Zusätzliche Einstellung (nur digitale Sender) ■ DTV-Audio-Lautst. (MPEG / HE-AAC): Mit dieser Funktion können Sie die Ungleichheit eines Stimmensignals (dies ist eines der bei einer digitalen Fernsehsendung empfangenen Signale) auf die gewünschte Höhe reduzieren. ✎ Entsprechend dem Typ des Sendesignals kann MPEG / HE-AAC im Bereich von -10dB bis 0dB eingestellt werden. ✎ Um die Lautstärke zu erhöhen oder zu vermindern, stellen Sie den Bereich zwischen 0 bzw. -10 ein. ■ SPDIF-Ausgabe: SPDIF (Sony Philips Digital InterFace) ermöglicht digitalen Ton und reduziert die an Lautsprecher und verschiedene andere digitale Geräte (z. B. DVD-Player) übertragenen Störungen.Audioformat: Während des Empfangs einer digitalen Fernsehsendung können Sie bei den Optionen PCM oder Dolby Digital.Audioverzögerung: Korrektur von Audio/Video-Fehlsynchronisierungen (0 bis 250 ms), wenn Sie Fernsehsendungen oder Videos ansehen und die digitalen Audiosignale mit einem externen Gerät (z,B. einem AV-Receiver) ausgeben. ■ Dolby Digital-Komp. (Line / RF): Diese Funktion minimiert die Lautstärkeunterschiede zwischen einem Dolby Digital-Signal und einem Sprachsignal (d.h. MPEG-Audio, HE-AAC, ATV-Ton). ✎ Wählen Sie Line, um Ton mit großer Dynamik zu erzielen, und RF, um beispielsweise bei Nacht die Lautstärkeunterschiede zwischen lauten und leisen Tönen zu reduzieren.Line: Hiermit stellen Sie die Lautstärke von Signalen mit mehr oder weniger als -31dB (Bezugswert) auf entweder -20dB oder -31dB ein. RF: Hiermit stellen Sie die Lautstärke von Signalen mit mehr oder weniger als -20dB (Bezugswert) auf entweder -10dB oder -20dB ein. Ton zurücksetzen (OK / Abbr.) Hiermit setzen Sie alle Toneinstellungen auf die Standardwerte zurück. AD

[UC9000]BN68-02820J-ZG.indb 26 2010-05-24 오후 8:10:2627 Deutsch 03 Grundfunktionen

¦¦ Tonmodus¦auswählen¦

g Dual einstellen, wird der aktuelle Tonwiedergabemodus auf dem Bildschirm angezeigt.Audiosystem Dual f

g Standard A2- Stereo Mono Mono¦Automatischer Wechsel Stereo Stereo ↔ Mono¦Dual Dual f ↔ Dual g Dual f

NICAM Stereo Mono Mono¦Automatischer Wechsel Stereo Mono ↔ Stereo¦Dual Mono ↔ Dual f  Dual g  Dual f

✎ Falls das Stereosignal schwach ist und automatisch umgeschaltet wird, sollten Sie zu mono wechseln. ✎ Diese Funktion ist nur bei einem Stereosignal aktiviert. ✎ Nur verfügbar, wenn die Eingangsquelle auf TV eingestellt ist. Einstellungsmenü

¦¦ Einstellen¦der¦Uhrzeit

■ Uhr¦: Die Uhr muss eingestellt werden, damit Sie die verschiedenen Timerfunktionen des Fernsehgeräts verwenden können. O Jedes Mal, wenn Sie die Taste INFO drücken, wird die aktuelle Zeit angezeigt. ✎ Wenn Sie das Netzkabel ziehen, müssen Sie die Uhr erneut einstellen.Uhrmodus¦(Auto¦/¦Manuell) ✎ Je nach Sendestation und Signal ist die automatisch eingestellte Zeit möglicherweise nicht korrekt. In diesem Fall müssen Sie die Zeit manuell einstellen. ✎ Die Antenne muss angeschlossen sein, damit die Zeit automatisch eingestellt werden kann.Zeit¦einstellen: Manuelles Einstellen von Tag,¦Monat,¦Jahr,¦Stunde und Minute. ✎ Verfügbar nur, wenn der Uhrmod us auf Manuell eingestellt ist.Zeitzone (je nach Land): Wählen Sie Ihre Zeitzone. ✎ Sie können diese Funktion nur verwenden, wenn Land auf Andere eingestellt ist. ✎ Diese Funktion ist nur verfügbar, wenn die Uh rmodus aktiviert ist Ein. ¦¦ Verwenden¦des ¦Sleep-Timers ■ Sleep-Timer¦ t : Mit dieser Funktion wird das Fernsehgerät nach Ablauf einer vorher eingestellten Zeit automatisch abgeschaltet. (30, 60, 90, 120, 150 und 180 Minuten). ✎

Um den Sleep-Timer abzubrechen, wählen Sie Aus.

¦¦ Einstellen¦des¦Ein-/Ausschalttimers

■ Timer¦1¦/¦Timer¦2¦/¦Timer¦3: Sie können drei verschiedene Einstellungen für den Ein-/Ausschalttimer vornehmen. Voraussetzung dafür ist, dass Sie die Uhr gestellt haben.Anschaltzeit¦/¦Ausschaltzeit: Stellen Sie Stunde und Minute ein und aktivieren bzw. deaktivieren Sie die Funktion. (Wenn Sie mit den Einstellungen fertig sind, aktivieren Sie den Timer mit Aktivieren.) Lautstärke: Stellen Sie die gewünschte Lautstärke ein. Quelle: Sie können den TV oder USB-Inhalt einstellen, der beim automatischen Einschalten des Fernsehers wiedergegeben wird. (USB kann nur dann ausgewählt werden, wenn ein USB-Gerät an den Fernseher angeschlossen ist) TV-Empfang (wenn Quelle auf TV eingestellt ist) : Wählen Sie ATV oder DTV. Kanal (wenn Quelle auf TV eingestellt ist) : Wählen Sie den gewünschten Kanal. Inhalt (wenn Quelle auf USB eingestellt ist) : Wählen Sie auf dem USB-Gerät einen Ordner mit Musik- oder Fotodateien, die beim automatischen Anschalten des Fernsehgeräts angezeigt werden. ✎ HINWEIS x Die Timerfunktion arbeitet nicht fehlerfrei, wenn es auf dem USB-Gerät keine Musikdatei gibt oder der Ordner mit der Musikdatei nicht markiert ist. x Wenn auf dem USB-Gerät nur eine Fotodatei gespeichert ist, wird keine Diashow gestartet. x Wenn der Ordnername zu lang ist, kann der Ordner nicht ausgewählt werden. x Jedem USB-Gerät, das Sie verwenden, wird ein eigener Ordner zugewiesen. Wenn Sie mehr als eine SUB-Gerät den selben Typs verwenden, vergewissern Sie sich, dass die den einzelnen USB-Geräten zugewiesenen Ordner unterschiedliche Namen tragen.I-II DUAL10 TV ATV 100 00 ▲

▼ 00 00 Timer 1 AnschaltzeitAusschaltzeitLautstärkeDeaktiv.Deaktiv. So Mo. Di. Mi. Do. Fr. Sa EinmalQuelle TV-Empfang KanalWiederh. L Verschieben U Einstellen E Eingabe R Zurück 2_BN68-02820J-Ger.indd 27 2010-05-25 오후 7:40:5028 Deutsch Grundfunktionen Wiederh.: Wählen Sie Einmal, Täglich, Mo - Fr, Mo - Sa,Sa - So oder Manuell, um den Wert Ihren Wünschen entsprechend einzustellen. Wenn Sie Manuell wählen, können Sie den Tag einstellen, an dem der Timer aktiviert werden soll. ✎ Das Symbol c zeigt an, dass der Tag gewählt ist. ✎ Automatische Ausschaltung (nur dann verfügbar, wenn das Fernsehgerät von Timer eingeschaltet wurde): Um eine eventuelle Überhitzung zu verhindern, wird das Fernsehgerät nach 3 Stunden im Leerlauf automatisch ausgeschaltet. ¦ Sperren von Programmen

✎ Der Eingabefenster für die PIN wird angezeigt, ehe das Einstellungsfenster geöffnet wird. ✎ Geben Sie die vierstellige Standard-PIN ein: „0-0-0-0”. Ändern Sie die PIN mit der Option PIN ändern. ■ Kindersicherung (Aus / Ein): Sie können Kanäle im Kanal-Manager sperren, damit unberechtigte Benutzer, z.B. Kinder, für sie nicht geeignete Sendungen sehen. ✎ Nur verfügbar, wenn die Eingang squelle auf TV eingestellt ist. ■ Sicherungsstufe (je nach Land): Mit einem benutzerdefinierten 4-stelligen PIN-Code verhindern Sie, dass unbefugte Benutzer (z.B. Kinder), ungeeignete Sendungen sehen. Wenn der ausgewählte Kanal gesperrt ist, wird das Symbol „ \ ” angezeigt.Alle zul.: Hiermit können Sie alle Altersbeschränkungen aufheben. ■ PIN ändern: Sie können Ihre zum Einrichten des Fernsehgeräts benötigte persönliche Kennnummer ändern. ✎ Wenn Sie den PIN-Code vergessen haben, drücken Sie die Fernbedienungstasten in der angegebenen Reihenfolge, um die PIN auf „0-0-0- 0” zurückzusetzen: POWER (Aus) → MUTE → 8

→ 2 → 4 → POWER (Ein).

¦ Weitere Funktionen

Sprache ■ Menüsprache: Einstellen der Menüsprache ■ Teletextsprache: Einstellen der gewünschten Teletextsprache. ✎ Englisch ist der Standardwert in Fällen, wo die ausgewählte Sprache für die Sendung nicht verfügbar ist. ■ Voreinstellung (Primäre Wiedergabesprache / Sekundäre Wiedergabesprache / Primäre Untertitelsprache / Sekundäre Untertitelsprache / Primäre Teletextsprache / Sekundäre Teletextsprache): Wählen Sie eine Sprache aus, die als Standardsprache verwendet wird, wenn Sie einen Kanal auswählen. Untertitel Mit diesem Menü legen Sie den Untertitelmodus fest. ■ Untertitel (Aus / Ein): Untertitel aktivieren oder deaktivieren. ■ Modus (Normal / Hörgeschädigt): Hiermit können Sie den Modus der Untertitelfunktion einstellen. ■ Untertitelsprache: Hiermit können Sie die Untertitelsprache festlegen. ✎ Wenn das Programm, das Sie gerade sehen, die Funktion Hörgeschädigt nicht unterstützt, wird selbst bei der Einstellung Normal automatisch die Einstellung Hörgeschädigt aktiviert. ✎ Englisch ist der Standardwert in Fällen, wo die ausgewählte Sprache für die Sendung nicht verfügbar ist. Digitaltext (Deaktivieren / Aktivieren) (Nur Großbritannien) Wenn das Programm mit Digitaltext gesendet wird, ist diese Funktion aktiviert. Netzwerk (Netzwerktyp /

Netzwerk einrichten / Netzwerktest /

SWL(Samsung Wireless Link) /

SWL verbinden) Genaue Beschreibungen zum Einstellen der Optionen finden Sie bei den Anweisungen zum „Netzwerkanschluss” (s. 32).SUBT. [UC9000]BN68-02820J-ZG.indb 28 2010-05-24 오후 8:10:2829

■ Spielemodus (Aus / Ein): Wenn Sie eine Spielekonsole

wie PlayStation™ oder Xbox™ anschließen, können Sie

durch Auswählen des Spielemodus ein realitätsnaheres

Spielerlebnis genießen.

Vorsichtsmaßnahmen und Einschränkungen im

– Wenn Sie die Spielekonsole wieder vom

Gerät trennen und ein anderes externes Gerät

anschließen möchten, deaktivieren Aus Sie den

Spielemodus mit Hilfe des Einrichtmenüs.

– Wenn Sie im Spielemodus das TV-Menü anzeigen,

zittert das Bild leicht.

Spielemodus ist nicht verfügbar, wenn die

Signalquelle auf TV oder PC eingestellt ist.

Nach dem Anschließen der Spielekonsole aktivieren

Ein. Sie den Spielemodus. Sie bemerken

möglicherweise reduzierte Bildqualität.

Bei aktiviertem Ein Spielemodus:

– Der Bildmodus ist eingestellt auf Standard und

der Tonmodus auf Film.

– Der Equalizer ist nicht verfügbar.

■ BD Wise (Aus / Ein): Ermöglicht optimale Bildqualität für

Samsung DVD, Blu-Ray und Heimkinoprodukte, die

BD Wise unterstützen. Wenn BD Wise aktiviert Ein

ist, wird der Bildmodus automatisch auf die optimale

Auflösung eingestellt.

Verfügbar nur, wenn Sie über ein HDMI-Kabel

Geräte von Samsung anschließen, die über

■ Menütransparenz (Hell / Dunkel): Stellen Sie die

Transparenz des Menüs ein.

■ Schiebetaste (Aus / Ein): Sie können entscheiden, ob

Sie das LED-Touchpad in der Mitte unter dem Standfuß

verwenden wollen oder nicht.

■ Melodie (Aus / Gering / Mittel / Hoch): Verwenden Sie

diese Funktion, wenn Sie möchten, dass beim Ein- oder

Ausschalten des Fernsehgeräts eine Melodie abgespielt

Melodie wird deaktiviert, wenn Sie FastStart

■ FastStart (Aus / Ein): Mit dieser Funktion wird das Bild

beim Einschalten des Fernsehgeräts schnell angezeigt.

■ CI-Menü: Hiermit kann der Benutzer seine Auswahl in

dem vom CAM-Modul bereitgestellten Menü treffen.

Wählen Sie das CI-Menü ausgehend vom Menü “PC-

■ Anwendungsinformationen: Anzeigen von

Informationen zu dem in den CI Steckplatz eingesetzen

CAM und zur „CI” oder „CI+”-Karte, die in das CAM

eingesetzt wurde. Sie können das CAM-Modul

unabhängig davon anschließen, ob das Fernsehgerät

angeschaltet ist oder nicht.

1. Sie können das CI-CAM-Modul bei Ihrem nächsten

Händler oder durch telefonische Bestellung erwerben.

2. Schieben Sie die „CI” oder „CI+”-Karte in Richtung des

Pfeils in das CAM-Modul ein, bis sie fest sitzt.

3. Setzen Sie das CAM mit der „CI” oder „CI+”-Karte

in Richtung des Pfeils so in den Common Interface-

Steckplatz ein, dass es parallel zum Steckplatz

4. Kontrollieren Sie, ob Sie ein Bild sehen oder ein

Schalten Sie die drahtlose Fernbedienung ein oder aus, bzw.

lassen Sie drahtlose Fernbedienungen zu.

Der Selbsttest kann einige Minuten dauern. Dies ist

eine normale Funktion des Fernsehgeräts.

■ Bildtest (Ja / Nein): Dient zur Analyse von

■ Audiotest (Ja / Nein): Verwenden Sie die integrierte

Melodie, um Tonprobleme zu ermitteln.

Wenn die Fernsehlautsprecher keinen Ton

ausgeben, müssen Sie vor dem Audiotest

sicherstellen, dass Lautsprecher auswählen im

Tonmenü auf TV-Lautsprecher eingestellt ist.

Die Melodie ist im Test auch dann zu hören, wenn

Lautsprecher auswählen auf Ext. Lautsprecher

eingestellt ist, oder wenn der Ton mit der Taste

MUTE stumm geschaltet wurde.

■ Signalinformation: (Nur digitale Kanäle nur) Die

Empfangsqualität des HDTV-Kanals ist entweder perfekt,

oder die Kanäle sind nicht verfügbar. Stellen Sie Ihre

Antenne so ein, dass die Signalstärke zunimmt.

■ Fehlerbehebung: Wenn das Fernsehgerät scheinbar

ein Problem hat, schlagen Sie zuerst bei diesen

Beschreibungen nach.

Wenn keiner dieser Tipps zur Fehlerbehebung

hilft, wenden Sie sich an das Samsung-

Kundendienstzentrum.

[UC9000]BN68-02820J-ZG.indb 29 2010-05-24 오후 8:10:2830 Deutsch Grundfunktionen

Software-Update Das Software-Update kann über das Fernsehsignal durchgeführt werden, oder durch Herunterladen der neuesten Firmware von samsung.com auf ein USB-Speichergerät.Aktuelle Version gibt die Version der Software an, die bereits im Fernsehgerät installiert ist. ✎ Die Software wird angegeben als „Jahr/Monat/Tag_Version”.Installieren der aktuellsten Version ■ PER USB: Legen Sie ein USB-Laufwerk mit dem gespeicherten Firmwareupgrade von samsung.com in das Fernsehgerät ein. Achten Sie beim Einspielen des Updates darauf, die Stromversorgung nicht zu unterbrechen und das USB-Laufwerk nicht zu entfernen, bis das Update abgeschlossen ist. Das Fernsehgerät wird automatisch ab- und wieder angeschaltet, wenn das Firmwareupdate abgeschlossen ist. Nachdem die Software aktualisiert wurde, sind die Video- und Audioeinstellungen wieder auf die Standardwerte zurückgesetzt. Wir empfehlen, Ihre Einstellungen aufzuschreiben, damit Sie sie nach dem Update einfach wieder einstellen können. ■ Online: Aktualisierung der Software über das Internet.

✎ Konfigurieren Sie zuerst Ihr Netzwerk. Detaillierte Verfahrensbeschreibungen zum Einrichten des Netzwerks finden Sie unter „Netzwerkverbindung”. ✎ Wenn die Internetverbindung nicht richtig funktioniert, kann es sein, dass die Verbindung unterbrochen ist. Wiederholen Sie den Download-Versuch. Wenn das Problem fortbesteht, laden Sie per USB herunter und aktuilisieren Sie dann. ■ PER Channel: Aktualisierung der Software über das Sendesignal. ✎ Wenn Sie diese Funktion während des Übertragungszeitraums für Software wählen, sucht die Funktion automatisch nach neuer Software und lädt sie herunter. ✎ Die zum Herunterladen der Software erforderliche Zeit hängt vom Signalstatus ab. ■ Update im Standby : Zur gewählten Zeit erfolgt das manuelle Update automatisch. Da die Stromversorgung des Geräts intern eingeschaltet wird, kann der LED-Bildschirm ein wenig beleuchtet sein. Dieser Zustand kann etwas mehr als eine Stunde andauern, bis die Softwareaktualisierung abgeschlossen ist. ■ Alternative Software (Sicherung): Anzeigen der Softwareversion, die mit Online heruntergeladen wurde. Wenn das Update im letzten Schritt unterbrochen wird, wird diese Funktion aktiviert. HD-Anschlussplan Beachten Sie diese Informationen, wenn Sie externe Geräte an den Fernseher anschließen. Samsung kontaktieren Zeigen Sie diese Informationen an, wenn Ihr Fernseher nicht ordnungsgemäß arbeitet oder wenn Sie die Software aktualisieren möchten. Sie können Informationen zu unseren Callcentern und zum Herunterladen von Produkten und Software finden.USB-LaufwerkSeitliches Anschlussfeld am Standfuß oder

Software-Update PER USB ►OnlinePER ChannelUpdate im Standby : AusAlternative Software 2010/01/15_00000 U Verschieben E Eingabe R ZurückAktuelle Version 2010/01/18_000001 [UC9000]BN68-02820J-ZG.indb 30 2010-05-24 오후 8:10:2931 Deutsch 04 Erweiterte Funktionen

Erweiterte Funktionen

Anschließen an einen PC Mit Hilfe eines HDMI/DVI-Kabels oder eines D-Sub-KabelsAUDIO OUTPC OUTAUDIO OUTDVI OUTAnzeigemodi (D-Sub- und HDMI/DVI-Eingang)Die optimale Auflösung beträgt 1920 x 1080 bei 60 Hz.Modus AuflösungHorizontalfrequenz (kHz)Vertikalfrequenz (Hz) Pixeltakt (MHz)Synchronisationspolarität (H/V) IBM 640 x 350720 x 40031,46931,469 70,08670,087 25,17528,322 +/-

-/- VESA DMT / DTV CEA1920 x 1080p 67,500 60,000 148,500 +/+ ✎ HINWEIS x

Bei einem Anschluss über HDMI/DVI-Kabel müssen Sie den HDMI IN 1(DVI)-Anschluss verwenden.

x Das Zeilensprungverfahren wird nicht unterstützt. x Das Fernsehgerät funktioniert möglicherweise nicht ordnungsgemäß, wenn kein Standardmodus ausgewählt wird. x Separate- und Composite-Modus werden unterstützt. SOG (Sync On Green) wird nicht unterstützt. [UC9000]BN68-02820J-ZG.indb 31 2010-05-24 오후 8:10:3132 Deutsch Erweiterte Funktionen

Netzwerkverbindung Sie können Ihr Fernsehgerät so einrichten, dass es über Ihr lokales Netzwerk (LAN) und eine Kabel- oder WLAN-Verbindung auf das Internet zugreifen kann. ¦ Verbindung mit einem Kabelnetzwerk herstellen Sie können Ihr Fernsehgerät auf dreierlei Weise an Ihr LAN anschließen: y Sie können Ihr Fernsehgerät über den LAN-Anschluss auf der Rückseite des Geräts direkt über ein CAT5-Kabel an ein externes Modem und Ihr LAN anschließen. Siehe nachfolgende Abbildung. y Sie können Ihr Fernsehgerät über den LAN-Anschluss auf der Rückseite des Geräts mit einem IP-Sharer verbinden, der an ein externes Modem angeschlossen ist, und so die Verbindung zum LAN herstellen. Verwenden Sie ein CAT5-Kabel für den Anschluss. Siehe nachfolgende Abbildung. y Je nachdem, wie Ihr Netzwerk aufgebaut ist, können Sie Ihr Fernsehgerät möglicherweise auch an Ihr LAN anschließen, indem Sie den LAN-Anschluss auf der Rückseite des Geräts direkt über ein CAT5-Kabel mit einer Netzwerkdose verbinden. Siehe nachfolgende Abbildung. Beachten Sie, dass die Netzwerkdose mit einem Modem oder Router irgendwo in Ihrem Haus verbunden sein muss.Wenn Sie ein dynamisches Netzwerk verwenden, sollten Sie ein ADSL-Modem oder einen Router verwenden, der DHCP (Dynamic Host Configuration Protocol) unterstützt. Modems und Router, die DHCP unterstützen, stellen für IP-Adresse, Teilnetzmaske, Gateway und DNS automatisch die Werte zur Verfügung, die Ihr Fernsehgerät benötigt, um auf das Internet zuzugreifen. Sie brauchen sie also nicht mehr manuell einzugeben. Die meisten Privatnetzwerk nutzen DHCP.Manche Netzwerke erfordern jedoch eine statische IP-Adresse. Wenn Ihr Netzwerk eine statische IP-Adresse benötigt, müssen Sie die Werte für IP-Adresse, Teilnetzmaske, Gateway und DNS manuell über das Konfigurationsfenster Ihres Fernsehgeräts eingeben, wenn Sie die Netzwerkverbindung einrichten. Um die Werte für IP-Adresse, Teilnetzmaske, Gateway und DNS zu erhalten, wenden Sie sich an Ihren Internet Service Provider (ISP). Wenn Sie einen Windows-Computer einsetzen, können Sie diese Werte über Ihren Computer beziehen. ✎ Sie können ADSL-Modems verwenden, die DHCP unterstützen, wenn Ihr Netzwerk eine statische IP-Adresse benötigt. Auch ADSL-Modems, die DHCP unterstützen, ermöglichen die Verwendung von statischen IP-Adressen.Modemanschluss an der WandSeitliches Anschlussfeld am StandfußModem-KabelExternes Modem (ADSL / VDSL / Kabelfernsehen)LAN AdapterLAN-KabelLAN AdapterModemanschluss an der WandSeitliches Anschlussfeld am StandfußModem-KabelLAN-KabelExternes Modem (ADSL / VDSL / Kabelfernsehen)IP-Sharer (mit DHCP-Server)Seitliches Anschlussfeld am StandfußLAN-KabelLAN-Anschluss an der WandLAN AdapterLAN-Kabel [UC9000]BN68-02820J-ZG.indb 32 2010-05-24 오후 8:10:3233

04 Erweiterte Funktionen

Eingang einrichten (Auto)

Verwenden Sie Eingang einrichten - automatisch, wenn

Sie Ihr Fernsehgerät an ein Netzwerk anschließen, das

DHCP unterstützt. Um die Kabelnetzwerkverbindung

Ihres Fernsehgeräts automatisch einzurichten, gehen Sie

So konfigurieren Sie automatisch

1. Schließen Sie Ihr Fernsehgerät wie im vorherigen

Abschnitt beschrieben an Ihr LAN an.

2. Schalten Sie das Fernsehgerät ein, drücken Sie die

MENU-Taste auf Ihrer Fernbedienung und dann

▲ oder ▼, um Einstell. zu wählen. Drücken Sie dann

3. Verwenden Sie die Tasten ▲ oder ▼, um Netzwerk im

Menü Einstell. auszuwählen, und drücken Sie dann die

. Das Fenster Netzwerk wird geöffnet.

4. Wählen Sie im Fenster Netzwerk den Netzwerktyp.

5. Stellen Sie Netzwerktyp auf Kabel ein.

6. Wählen Sie Eingang einrichten. Das Fenster

Eingang einrichten wird geöffnet.

7. Stellen Sie IP-Konfiguration auf Auto.

8. Mit Auto werden die erforderlichen Internetparameter

automatisch bezogen und eingegeben.

9 Drücken Sie auf der Fernbedienung die Taste RETURN,

wenn Sie fertig sind.

10. Wenn die Funktion Netzwerk die Parameter für die

Netzwerkverbindung nicht beziehen konnte, fahren Sie

mit den Anweisungen für Manuell fort.

Eingang einrichten (Manuell)

Verwenden Sie Eingang einrichten - manuell, wenn Sie

Ihr Fernsehgerät an ein Netzwerk anschließen, das eine

statische IP-Adresse erfordert.

Beziehen der Werte für die Netzwerkverbindung

Um die Werte für die Netzwerkverbindung der meisten

Windows-Computer abzurufen, gehen Sie folgendermaßen vor:

1. Klicken Sie mit der rechten Maustaste auf das

Netzwerksymbol in der unteren rechte Ecke des

2. Klicken Sie im angezeigten Kontextmenü auf Status.

3. Klicken Sie im angezeigten Dialogfeld auf die

Registerkarte Unterstützung.

4. Klicken Sie auf der Registerkarte Unterstützung auf

Details. Die Parameter der Netzwerkverbindung werden

Manuelle Konfiguration

Um die Kabelnetzwerkverbindung Ihres Fernsehgeräts

manuell einzurichten, gehen Sie folgendermaßen vor:

1. Befolgen Sie die Anweisungen der Schritte 1 bis 6 im

Abschnitt „So konfigurieren Sie automatisch”.

2. Stellen Sie IP-Konfiguration auf Manuell ein.

3. Drücken Sie die Taste ▼ Ihrer Fernbedienung, um in das

erste Eingabefeld zu wechseln.

4. Geben Sie die Werte für IP-Adresse, Teilnetzmaske,

Gateway und DNS-Server ein. Verwenden Sie die

Zifferntasten auf Ihrer Fernbedienung, um Zahlen

einzugeben, und die Pfeiltasten, um von einem

Eingabefeld zum nächsten zu wechseln.

5. Drücken Sie auf der Fernbedienung die Taste RETURN,

wenn Sie fertig sind.

6. Wählen Sie Netzwerktest, um die Internetverbindung zu

U Verschieben E Eingabe R Zurück IP-Konguration : Auto ►

U Verschieben E Eingabe R Zurück Netzwerktyp : Kabel ►

[UC9000]BN68-02820J-ZG.indb 33 2010-05-24 오후 8:10:3334 Deutsch Erweiterte Funktionen

¦ Verbindung mit einem Drahtlosnetzwerk herstellen Um Ihr Fernsehgerät drahtlos an Ihr Netzwerk anzuschließen, benötigen Sie einen Funkrouter oder ein Funkmodem sowie einen Samsung WLAN-Adapter (WIS09ABGN2), den Sie mit dem hinteren oder seitlichen USB-Anschluss verbinden. Siehe nachfolgende Abbildung.Der Samsung WLAN-Adapter unterstützt die Kommunikationsprotokolle IEEE 802.11 A/B/G und N. Samsung empfiehlt, IEEE 802.11 N zu verwenden. Wenn Sie Video über die IEEE 802.11B/G-Verbindung anzeigen, wird das Videobild möglicherweise nicht ohne Unterbrechungen angezeigt. ✎ HINWEIS x Sie müssen den „Samsung Wireless LAN Adapter” (WIS09ABGN2) verwenden, wenn Sie mit einem Drahtlosnetzwerk arbeiten möchten. x Wenn Sie mit einem Drahtlosnetzwerk arbeiten möchten, müssen Sie Ihr Fernsehgerät an einen drahtlosen IP-Sharer anschließen. Wenn der drahtlose IP-Sharer DHCP unterstützt, kann Ihr Fernsehgerät über DHCP oder über eine statische IP-Adresse mit dem Drahtlosnetzwerk verbunden werden. x Wählen Sie einen zurzeit unbenutzten Kanal für den drahtlosen IP-Sharer. Wenn der für den drahtlosen IP-Sharer eingestellte Kanal von einem anderen Gerät in der Nähe belegt ist, führt dies zu Störungen und die Datenübertragung scheitert. x Wenn Sie ein anderes Sicherheitssystem als die nachfolgend angeführten verwenden, so kann es zusammen mit dem Fernsehgerät nicht eingesetzt werden. x Wenn Sie im 802.11N-Modus Pure High-throughput (Greenfield) wählen und als Verschlüsselungstyp ist für Ihren Zugangspunkt WEP, TKIP oder TKIP-AES (WPS2Mixed) eingestellt, so unterstützt das Samsung-Fernsehgerät eine Verbindung gemäß der Spezifikation für die neue Wi-Fi-Zertifizierung nicht. x Wenn Ihr Zugangspunkt WPS (Wi-Fi Protected Setup) unterstützt, können Sie die Netzwerkverbindung mittels PBC (Push Button Configuration) oder PIN (Personal Identification Number) herstellen. WPS konfiguriert den SSID- und WPA-Schlüssel in jedem Modus automatisch. x Wenn Ihr Router, Modem oder Gerät nicht zertifiziert ist, kann es die Verbindung zum Fernseher möglicherweise nicht über den „Samsung WLAN Adapter” herstellen. x Verbindungsmethoden Sie können die WLAN-Verbindung auf sechs Arten einrichten. – Samsung Auto-Konfiguration – PBC (WPS) – Automatisches Setup (mit der automatischen Netzwerksuche) – Manuelles Setup – SWL(Samsung Wireless Link) – Ad-hoc x Es kann sein, dass der Samsung WLAN-Adapter nicht erkannt wird oder nicht korrekt arbeitet, wenn eine Verbindung über einen USB-Hub oder über ein anderes als das von Samsung mitgelieferte USB-Verlängerungskabel hergestellt wird. Seitliches Anschlussfeld am StandfußLAN-Anschluss an der Wand LAN-KabelDrahtloser IP-Sharer (Zugangspunkt mit DHCP-Server)WLAN-Adapter von Samsung oder

✎ Wenn der USB 2-Anschluss an einen Samsung WLAN-Adapter angeschlossen ist, können Sie USB 1 möglicherweise nicht verwenden. Wir empfehlen, den Samsung WLAN-Adapter an USB 1 anzuschließen. [UC9000]BN68-02820J-ZG.indb 34 2010-05-24 오후 8:10:3435

04 Erweiterte Funktionen

Das Bild kann bei manchen Kanälen gestört oder verrauscht

sein, wenn das Fernsehgerät an den WLAN-Adapter von

Samsung angeschlossen ist. Schließen Sie in solch einem

Fall den Samsung WLAN-Adapter mit einem USB-Kabel an

einer Stelle an, wo keine Funkinterferenzen auftreten.

Der Samsung WLAN-Adapter sollte in einem

störungsfreien Bereich installiert werden, um

Interferenzen zwischen dem Adapter und dem Tuner zu

Komponenten: Verlängerungskabel, Klettband

UE46C9000ZW, UE55C9000ZW UE46C9080ZW, UE55C9080ZW

Komponenten: Verlängerungskabel, Klettband

Eingang einrichten (Samsung Auto-Konfiguration)

Diese Funktion steht für Zugangspunkte zur Verfügung,

die Samsung Auto Configuration unterstützen. Wenn

Ihr Zugangspunkt dies nicht unterstützt, können Sie die

Verbindung über PBC (WPS), automatische Netzwerksuche

oder manuell herstellen.

Diese Funktion ist verfügbar, wenn

SWL(Samsung Wireless Link) deaktiviert ist Aus.

Sie können unter www.samsung.com nach Geräten

suchen, die Samsung Auto Configuration unterstützen.

1. Stellen Sie den Zugangspunkt und das Fernsehgerät

neben einander und schalten Sie sie ein.

Da sich die Startzeiten der jeweiligen

Anwendungen unterscheiden, kann es sein, dass

Sie etwa 2 Minuten warten müssen.

Wenn das LAN-Kabel bei Samsung-

Autokonfiguration an den WAN-Anschluss des

Zugangspunkts angeschlossen wird, können Sie

den Vorgang bis zum Internetverbindungstest

durchführen. Wenn Sie es nicht anschließen,

überprüft Samsung-Autokonfiguration nur den

Anschluss des Geräts an den Zugangspunkt (nicht

aber die Internetverbindung).

2. Schließen Sie den Samsung WLAN-Adapter nach 2

Minuten an das Fernsehgerät an. Wenn der Samsung

WLAN-Adapter eingerichtet ist, wird ein Popup-Fenster

3. Sobald die Verbindung hergestellt ist, stellen Sie den

Zugangspunkt parallel in einem Abstand von maximal

25cm neben den Samsung WLAN-Adapter.

Warten Sie, bis die Verbindung automatisch hergestellt wurde.

Wenn Sie Ihr Fernsehgerät über Samsung-

Autokonfiguration nicht mit Ihrem Zugangspunkt

verbinden können, wird ein Popupfenster geöffnet,

mit dem Sie über den Fehlschlag informiert

werden. Setzen Sie den Zugangspunkt zurück,

und wiederholen Sie den Versuch. Wenn die

Verbindung wieder nicht aufgebaut wird, wählen

Sie eine der anderen Verbindungsmethoden (PBC

(WPS), Auto oder Manuell.

5. Nachdem die Verbindung steht, stellen Sie den Sharer

am gewünschten Standort auf.

Wenn sich die Einstellungen des Zugangspunkts

geändert haben oder wenn Sie den Zugangspunkt

nach dem Kauf erstmals verwenden, müssen Sie

den Vorgang ab dem ersten Schritt wiederholen.

[UC9000]BN68-02820J-ZG.indb 35 2010-05-24 오후 8:10:3536 Deutsch Erweiterte Funktionen

Eingang einrichten (PBC (WPS)) Einrichten mit PBC (WPS)Wenn Ihr Router eine PBC (WPS)-Taste aufweist, gehen Sie folgendermaßen vor:1. Schließen Sie Ihr Fernsehgerät wie im vorherigen Abschnitt beschrieben an Ihren Samsung WLAN-Adapter an.2. Schalten Sie das Fernsehgerät ein, drücken Sie die MENU-Taste auf Ihrer Fernbedienung und dann ▲ oder ▼, um Einstell. zu wählen. Drücken Sie dann auf die ENTER E

3. Verwenden Sie die Tasten ▲ oder ▼, um Netzwerk im Menü Einstell. auszuwählen, und drücken Sie dann die ENTER E

4. Wählen Sie im Fenster Netzwerk den Netzwerktyp. 5. Stellen Sie Netzwerktyp auf Drahtlos.6. Wählen Sie Eingang einrichten. Das Fenster Eingang einrichten wird geöffnet. Eingang einrichten PBC (WPS) U Verschieben E Eingabe R ZurückWählen Sie ein Netzwerk : Nicht gewählt ►IP-Konguration : Auto IP-Adresse : Teilnetzmaske : Gateway : DNS : AutoDNS-Server : 7. Drücken Sie die rote Taste Ihrer Fernbedienung.8. Drücken Sie innerhalb von 2 Minuten die PBC (WPS)-Taste am Router. Ihr Fernsehgerät bezieht automatisch alle benötigten Netzwerkeinstellungen und stellt die Verbindung zu Ihrem Netzwerk her.9. Nachdem die Netzwerkverbindung eingerichtet ist, drücken Sie auf die RETURN-Taste, um das Fenster Eingang einrichten zu schließen. Eingang einrichten (Auto) Die meisten Funknetzwerke verfügen über ein optionales Sicherheitssystem, mit dem alle Geräte, die auf das Netzwerk zugreifen wollen, einen verschlüsselten Sicherheitscode (den so genannten Zugriffs- oder Sicherheitsschlüssel) übertragen müssen. Als Sicherheitsschlüssel dient ein Kennwort (normalerweise ein Wort bestimmter Länge oder einer definierte Anzahl von Buchstaben und Zahlen), das Sie eingeben mussten, als Sie die Sicherheitsmerkmale Ihres Funknetzwerks konfigurierten. Wenn Sie diese Methode verwenden, um die Netzwerkverbindung einzurichten und Sie verwenden einen Sicherheitsschlüssel für Ihr Funknetzwerk, müssen Sie bei der Konfiguration das Kennwort eingeben.So konfigurieren Sie automatischUm die Funknetzwerkverbindung automatisch einzurichten, gehen Sie folgendermaßen vor:1. Befolgen Sie die Anweisungen der Schritte 1 bis 6 im Abschnitt „Einrichten mit PBC (WPS)”.2. Wählen Sie durch Drücken der Taste ▼ die Option IP-Konfiguration, und drücken Sie dann die ENTER E . Wählen Sie durch Drücken der Tasten ▲ oder ▼ die Option Auto, und drücken Sie dann die ENTER E

. 3. Wählen Sie Wählen Sie ein Netzwerk durch Drücken der Taste ▲, und drücken Sie dann die ENTER E

. Die Netzwerk funktion sucht nach verfügbaren Funknetzwerken. Nach Abschluss der Suche wird eine Liste der verfügbaren Netzwerke angezeigt. 4. Markieren Sie durch Drücken der Tasten ▲ oder ▼ ein Netzwerk in der Netzwerkliste, und drücken Sie dann die ENTER E

✎ Wenn der Zugangspunkt ausgeblendet (versteckt) ist, müssen Sie Netzwerk hinzufügen wählen und den Name des Netzwerks (SSID) sowie den Sicherheitsschlüssel richtig eingeben, um die Verbindung aufzubauen.5. Wenn das Sicherheitsfenster zur Eingabe der PIN geöffnet wird, fahren Sie mit Schritt 6 fort. Wenn das Fenster für die Netzwerkverbindung geöffnet wird, fahren Sie mit Schritt 10 fort. 6. Wählen Sie mit den Tasten ▲ oder ▼ die Option Sicherheit oder PIN. In den meisten Privatnetzwerken verwenden Sie Sicherheit (für Sicherheitsschlüssel). Das Fenster Sicherheit wird geöffnet.A B C D E F G H I J K L M N O P Q R S T UV W X Y Z 0~9

n Verschieben E Eingabe R ZurückSicherheitsschlüssel0 einge. Zahl

04 Erweiterte Funktionen

7. Geben Sie im Fenster Sicherheit das Kennwort Ihres

Sie können das Kennwort wahrscheinlich in einem der

Konfigurationsfenster finden, die Sie beim Einrichten

des Routers oder Modems verwendet hatten.

8. Bei der Eingabe des Kennworts beachten Sie diese

allgemeinen Hinweise:

– Drücken Sie auf die Zifferntasten Ihrer Fernbedienung,

um Zahlen einzugeben.

– Verwenden Sie die Navigationstasten Ihrer auf der

Fernbedienung, um im Fenster Sicherheitsschlüssel

zwischen den Schaltflächen zu wechseln.

– Drücken Sie die rote Taste, um zwischen Groß- und Kleinschreibung

umzuschalten oder um Zeichen/Symbole anzuzeigen.

– Wenn Sie einen Buchstaben oder ein Symbol eingeben

möchten, navigieren Sie zu dem Buchstaben oder Symbol

und drücken Sie dann die ENTERE.

– Um den letzten Buchstaben oder die letzte Zahl

zu löschen, drücken Sie auf die grüne Taste Ihrer

– Zur Eingabe eines Leerzeichens drücken Sie die gelbe

Taste auf Ihrer Fernbedienung.

9. Wenn Sie fertig sind, drücken Sie die blaue Taste Ihrer

Fernbedienung. Das Fenster Netzwerkverbindung wird

10. Warten Sie, bis die Verbindungsbestätigung angezeigt

wird, und drücken Sie dann die ENTER E

Eingang einrichten wird wieder angezeigt.

11. Um die Verbindung zu testen, drücken Sie die Taste

RETURN, um Netzwerktest zu wählen, und drücken

Sie dann die ENTER E

Eingang einrichten (Ad-Hoc)

Mit dem „Samsung Wireless LAN Adapter” können Sie die

Verbindung zu einem Mobilgerät mit Hilfe eines Peer-to-Peer-

Netzwerks auch ohne Zugriffspunkt herstellen.

Diese Funktion ist verfügbar, wenn

SWL(Samsung Wireless Link) deaktiviert ist Aus.

So stellen Sie eine Verbindung mit einem neuen Ad-hoc-Netzwerk her

1. Befolgen Sie die Anweisungen der Schritte 1 bis 6 im

Abschnitt „Einrichten mit PBC (WPS)” (s. 36).

2. Wählen Sie Wählen Sie ein Netzwerk. Eine Liste der

Geräte/Netzwerke wird angezeigt.

3. In der Geräteliste drücken Sie die blaue Taste auf der

Die Meldung Ad-hoc ist eine direkte Wi-Fi-

Verbindung mit dem Mobiltelefon oder PC.

Möglicherweise ist das vorhandene Netzwerk

funktional eingeschränkt. Möchten Sie die

Netzwerkverbindung wechseln?

4. Geben Sie den generierten

Name des Netzwerks (SSID)

und den Sicherheitsschlüssel in das Gerät ein, mit dem

Sie sich verbinden möchten.

So stellen Sie eine Verbindung mit einem vorhandenen Ad-hoc-Gerät her

1. Befolgen Sie die Anweisungen der Schritte 1 bis 6 im

Abschnitt „Einrichten mit PBC (WPS)” (s. 36).

2. Wählen Sie Wählen Sie ein Netzwerk. Die Geräte-/

Netzwerkliste wird angezeigt.

3. Wählen Sie ein Gerät aus der Geräteliste.

4. Wenn ein Sicherheitsschlüssel erforderlich ist, geben Sie

Wenn das Netzwerk nicht fehlerfrei

arbeitet, kontrollieren Sie noch einmal

Name des Netzwerks (SSID) und den

Sicherheitsschlüssel. Ein falscher

Sicherheitsschlüssel kann Störungen

Eingang einrichten (Manuell)

Wenn keine andere Methode funktioniert, müssen Sie die

Werte für die Netzwerkkonfiguration manuell eingeben.

Beziehen der Werte für die Netzwerkverbindung

Um die Werte für die Netzwerkverbindung der meisten

Windows-Computer abzurufen, gehen Sie folgendermaßen vor:

1. Klicken Sie mit der rechten Maustaste auf das

Netzwerksymbol in der unteren rechte Ecke des

2. Klicken Sie im angezeigten Kontextmenü auf Status.

3. Klicken Sie im angezeigten Dialogfeld auf die

Registerkarte Unterstützung.

4. Klicken Sie auf der Registerkarte Unterstützung auf

Details. Die Netzwerkeinstellungen werden angezeigt.

[UC9000]BN68-02820J-ZG.indb 37 2010-05-24 오후 8:10:3738

Erweiterte Funktionen

Manuelle Konfiguration

Um die Werte für die Netzwerkverbindung manuell

einzugeben, gehen Sie folgendermaßen vor:

1. Befolgen Sie die Anweisungen der Schritte 1 bis 6 im

Abschnitt „Einrichten mit PBC (WPS)” (s. 36).

2. Wählen Sie durch Drücken der Taste ▼ die Option

IP-Konfiguration, und drücken Sie dann die

. Wählen Sie durch Drücken der Tasten

▲ oder ▼ die Option Manuell, und drücken Sie dann

3. Drücken Sie die Taste ▼, um in das erste Eingabefeld

(für die IP-Adresse) zu wechseln.

4. Geben Sie Zahlen mit den Zifferntasten ein.

5. Wenn Sie die Eingabe in einem Feld abgeschlossen

haben, wechseln Sie mit der Taste ► zum jeweils

nächsten Feld. Sie können auch die anderen Pfeiltasten

verwenden, um sich nach oben, unten oder zurück zu

6. Geben Sie die Werte für IP-Adresse, Teilnetzmaske

7. Wechseln Sie mit der Taste ▲ oder ▼ nach DNS.

8. Drücken Sie die ▼-Taste, um zum ersten Feld für die

DNS-Eingabe zu wechseln. Geben Sie die Ziffern wie

oben beschrieben ein.

9. Wenn Sie damit fertig sind, drücken Sie die ▲-Taste, um

zu Wählen Sie ein Netzwerk zu wechseln. Wählen Sie

Ihr Netzwerk und drücken Sie dann auf die ENTER E

10. Fahren Sie nun mit Schritt 4 der Beschreibung unter

„So konfigurieren Sie automatisch” (s. 36) fort, und

befolgen Sie die Anweisungen ab diesem Punkt.

SWL(Samsung Wireless Link)

Mit dieser Funktion können Sie ein Samsung-Gerät

anschließen, dass PBC (WPS) mit Ihrem Fernsehgerät

unterstützt. Sie können auch dann Geräte an Ihren Fernseher

anschließen, wenn kein Sharer an das Fernsehgerät

Um Internet@TV zu verwenden, muss der Zugriffspunkt

mit dem Funknetzwerk verbunden sein.

Nur Sharer im 2,4 Ghz-Band werden unterstützt. Sharer

im 5 Ghz-Band werden nicht unterstützt.

Sie können Geräte, die PBC (WPS) unterstützen, direkt an

Ihren Fernseher anschließen.

Diese Funktion ist verfügbar, wenn

SWL(Samsung Wireless Link) deaktiviert ist Ein.

Verbinden mit Samsung Wireless Link

Das Verfahren zum Aufbauen einer Verbindung ist

nachfolgend beschrieben.

1. Befolgen Sie die Anweisungen der Schritte 1 bis 5 im

Abschnitt „Einrichten mit PBC (WPS)” (s. 36).

2. Wählen Sie SWL (Samsung Wireless Link) mit der

▼-Taste, und drücken Sie die ENTER E

Funktion zu aktivieren.

3. Wählen Sie SWL verbinden mit der ▼-Taste, und

drücken Sie die ENTER E

4. Wenn die Meldung „Drücken Sie die PBC-Taste auf

dem Gerät, das durch den PBC(WPS) unterst. wird,

um sich innerh. von 120 Sek. zu verb.” angezeigt

wird, drücken Sie die PBC-Taste, um die Verbindung

Weitere Informationen erhalten Sie im Handbuch

zur WLAN-Konfiguration des Geräts, das Sie

anschließen möchten.

5. Wenn das Gerät nach Beginn mit Zählung im

Meldungsfenster richtig mit dem Fernsehgerät

verbunden ist, wird das Meldungsfenster automatisch

Wenn die Verbindung fehlschlägt, wiederholen Sie

den Versuch nach 2 Minuten.

Ihr Fernsehgerät bekommt keine Verbindung mit dem Internet

Es kann sein, dass Ihr Fernseher keine Internetverbindung

aufbauen kann, weil Ihr ISP die MAC-Adresse (eine

eindeutige Kennnummer) Ihres PCs oder Modems registriert

hat, und anhand dieser die Authentifizierung vornimmt,

wenn Sie sich mit dem Internet verbinden. Auf diese

Weise soll unbefugter Zugriff verhindert werden. Da Ihr

Fernsehgerät eine andere Mac-Adresse besitzt, kann Ihr ISP

diese Adresse bei der Authentifizierung nicht verifizieren und

Ihr Fernsehgerät kann sich nicht mit dem Internet verbinden.

Fragen Sie in diesem Fall Ihren Internetprovider, auf welche

Weise die Verbindung durch andere Geräte als Ihren PC

(z.B. Ihr Fernsehgerät) hergestellt werden kann.

Wenn Ihr Internet-Provider eine Kennung oder ein

Kennwort erfordert, um die Verbindung zum Internet

herzustellen, kann Ihr Fernsehgerät möglicherweise keine

Internetverbindung aufbauen. Wenn dies der Fall ist,

müssen Sie Ihre ID oder Ihr Kennwort eingeben, wenn

Sie eine Internetverbindung herstellen möchten. Die

Internetverbindung kann auch aufgrund von Problemen mit

der Firewall fehlschlagen. Setzen Sie sich in diesem Fall mit

Ihrem Internetprovider in Verbindung.

Wenn Sie selbst dann noch keine Internetverbindung

aufbauen können, nachdem Sie die Anweisungen Ihres

Internet-Providers eingehalten haben, setzen Sie sich unter

1-800-SAMSUNG mit Samsung Electronics in Verbindung.

[UC9000]BN68-02820J-ZG.indb 38 2010-05-24 오후 8:10:3739

04 Erweiterte Funktionen

¦ Anschließen eines USB-Geräts

1. Schalten Sie den Fernseher ein.

2. Schließen Sie ein USB-Gerät mit Fernsehaufnahmen, Foto-, Musik und/

oder Filmdateien an den USB 1- oder USB 2-Anschluss seitlich oder auf der

Rückseite des Fernsehgeräts an.

3. Wenn ein USB-Gerät an den Fernseher angeschlossen ist, wird ein Fenster

geöffnet. Nun können Sie Media Play wählen.

¦ Herstellen der Verbindung zum PC über das Netzwerk

Sie können die auf Ihrem PC gespeicherten Videos, Bilder und Musikstücke im Media Play-Modus über eine

Netzwerkverbindung wiedergeben.

Wenn Sie Media Play für eine auf Ihrem PC gespeicherte Datei verwenden, sollten Sie „PC Share Manager” und das

Benutzerhandbuch von www.samsung.com herunterladen.

1. Weitere Informationen zum Konfi gurieren Ihres Netzwerks fi nden Sie unter „Netzwerkverbindung” (s. 32).

– Wir empfehlen Ihnen, sowohl das Fernsehgerät als auch den PC in gleichem Teilnetz anzuordnen. Die ersten 3 Teile der

Teilnetzadresse des Fernsehgeräts und der IP-Adressen des PCs müssen übereinstimmen und nur der letzte Teil darf

geändert werden. (z.B.: IP-Adresse: 123.456.789.**)

2. Schließen Sie den PC, auf dem das Programm Samsung PC Share Manager installiert wird, über ein Netzwerkkabel an

das externe Modem an.

– Sie können das Fernsehgerät direkt an den PC anschließen, ohne vorher einen Sharer (Router) dazwischen zu schalten.

Mit dieser Funktion können Sie auf einem USB-

Speichermedium (MSC) oder Ihrem PC gespeicherte

Fernsehsendungen, Foto-, Musik und/oder

Filmdateien LAN-Kabel PC Externes Modem (ADSL/VDSL/Kabelfernsehen) LAN WLAN-Adapter von SamsungDrahtloser IP-SharerSeitliches Anschlussfeld am Standfuß oder LAN-KabelModem-KabelLAN-Kabel LAN-Kabel LAN adapter

SUM Gerät wechs. Geräte anzeigen E Eingabe R ZurückTV-Aufzeichnung MEDIA.P USB-LaufwerkSeitliches Anschlussfeld am Standfuß oder

[UC9000]BN68-02820J-ZG.indb 39 2010-05-24 오후 8:10:3940

Erweiterte Funktionen

Die folgenden Funktionen werden beim Anschluss an einen PC über das Netzwerk nicht unterstützt:

Die Funktionen für die Hintergrundmusik und die Einstellung der Hintergrundmusik.

Benutzerdefinierte Sortierung von Dateien in den Ordnern Fotos, Musik und Film.

(Vorlauf), während ein Film abgespielt wird.

Divx DRM, Multi-Audio und eingebettete Beschriftung werden nicht unterstützt.

Sie müssen Samsung PC Share Manager in der Firewall Ihres PCs freigeben.

Bei Verwendung von Media Play über eine Netzwerkverbindung, wirken die folgenden Funktionen entsprechend der

Konfiguration des Servers:

Die Sortiermethode kann variieren.

Möglicherweise wird die Funktion zur Suche von Szenen nicht unterstützt.

Möglicherweise wird die Funktion Fortlauf. wiederg. nicht unterstützt, mit der die Widergabe eines Videos

– Die Funktion Fortlauf. wiederg. unterstützt maximal einen Benutzer. (Gespeichert wird nur die Stelle, an der der

letzte Benutzer die Wiedergabe unterbrochen hat.)

Die Funktionen ◄ und ► stehen je nach Inhalt möglicherweise nicht zur Verfügung.

Möglicherweise kommt es zu Anzeigeaussetzern, während Sie ein Video mit Media Play über eine Netzwerkverbindung

Möglicherweise treten bei lizenzfreien Multimediadateien weniger Probleme auf.

Das sollten Sie vor dem Einsatz von Media Play unbedingt wissen

MTP (Media Transfer Protocol) wird nicht unterstützt.

Als Dateisystem wird ausschließlich FAT16, FAT32 und NTFS unterstützt.

Einige Typen von USB-Digitalkameras und -Audiogeräten sind eventuell nicht mit diesem Fernseher kompatibel.

Media Play unterstützt ausschließlich USB-Massenspeichergeräte vom Typ MSC (Mass Storage Class). MSC-Geräte

sind Massenspeicher zur Übertragung von Daten. Beispiele für MSC sind Thumb-Laufwerke und Flash Card-

Lesegeräte sowie USB HDD (USB-HUB wird nicht unterstützt). Die Geräte müssen direkt mit dem USB-Anschluss

des Fernsehers verbunden werden.

Ehe Sie Ihr Gerät an das Fernsehgerät anschließen, sichern Sie Ihre Dateien, um eventuellem Datenverlust

vorzubeugen. SAMSUNG haftet nicht für Verlust und Beschädigung von Daten.

Trennen Sie das USB-Gerät nicht, solange Daten geladen werden.

Je höher die Auflösung des Bilds, desto länger dauert es, um es auf dem Bildschirm anzuzeigen.

Die maximal unterstützte JPEG-Auflösung beträgt 15360x8640 Pixel.

Bei nicht unterstützten oder beschädigten Dateien wird die Meldung ”Dateiformat wird nicht unterstützt” angezeigt.

Wenn der Sortierschlüssel auf Basisansicht eingestellt ist, können bis zu 1000 Dateien in einem Ordner angezeigt werden.

MP3-Dateien mit DRM, die von einer nicht-lizenzfreien Site heruntergeladen worden sind, können nicht abgespielt

werden. Digital Rights Management (DRM) ist eine Technologie, die das Erstellen von Inhalten und die Distribution

und das Management der Inhalte integriert und umfassend unterstützt. Dies beinhaltet den Schutz der Rechte und

der Interessen der Content-Provider, die Verhütung von unerlaubtem Kopieren der Inhalte sowie das Management

von Abrechnung und Bezahlung.

Wenn mehr als 2 PTP Geräte angeschlossen sind, können Sie nur jeweils eines verwenden.

Wenn mehr als zwei MSC-Geräte angeschlossen sind, werden einige davon möglicherweise nicht anerkannt. Ein USB-

Gerät, das hohe elektrische Leistung (mehr als 500mA oder 5V) abfordert, wird möglicherweise nicht unterstützt.

Wenn eine Überstrom-Warnung angezeigt wird, während Sie ein USB-Gerät anschließen oder verwenden, wird das

Gerät möglicherweise nicht erkannt oder weist eine Störung auf.

Wenn während der in Autom. Schutzzeit eingestellten Zeit kein Fernsehsignal ansteht, wird der Bildschirmschoner aktiviert.

Der Stromsparmodus mancher externer Festplattenlaufwerke kann automatisch ausgelöst werden, wenn sie an das

Fernsehgerät angeschlossen sind.

Bei Verwendung eines USB-Verlängerungskabels wird das USB-Gerät möglicherweise nicht erkannt, oder die auf

dem Gerät gespeicherten Dateien können nicht gelesen werden.

Wenn das an das Fernsehgerät angeschlossene USB-Gerät nicht erkannt wird, die Liste der Dateien auf dem Gerät

beschädigt aussieht oder eine Datei in der Liste nicht abgespielt wird, schließen Sie das USB-Gerät an den PC an,

formatieren Sie das Gerät und überprüfen Sie die Verbindung.

Wenn eine mit dem PC gelöschte Datei unter Media Play weiterhin gefunden wird, verwenden Sie die Funktion

„Papierkorb leeren” des PCs, um die Datei dauerhaft zu löschen.

[UC9000]BN68-02820J-ZG.indb 40 2010-05-24 오후 8:10:4041 Deutsch 04 Erweiterte Funktionen

Navigieren Sie mit den Pfeiltasten (Auf/Ab/Rechts/Links) zu der gewünschten Datei und drücken Sie dann die ENTER

 oder die Taste  (Wiedergabe). Die Datei wird wiedergegeben. ✎

Unterstützt Geräte anzeigen und Start auf der Startseite von Media Play.

TV-Aufzeichnung Um die Aufnahme- oder Timeshift-Modus-Funktion zu verwenden, muss das angeschlossene USB-Gerät für die Aufnahme zur Verfügung stehen. Gerät formatieren wird empfohlen, wenn Sie eine USB-Festplatte verwenden möchten.

✎ Trennen Sie nicht die Verbindung, während das Gerät formatiert wird. Beim Formatieren des Geräts werden alle Dateien gelöscht. ✎ Ehe Sie Ihr Gerät für den Fernseher formatieren, sichern Sie Ihre Dateien, um eventuellem Datenverlust vorzubeugen. SAMSUNG haftet nicht für Verlust und Beschädigung von Daten.Wiedergabe aufgenommener Fernsehsendungen 1. Wählen Sie durch Drücken der Tasten ◄ oder ► die Option TV-Aufzeichnung, und drücken Sie dann im ENTER  Media Play-Menü auf die ENTER 

. 2. Wählen Sie die gewünschte Datei mit den Tasten ◄ / ► / ▲ / ▼ aus der Dateiliste aus. 3. Drücken Sie auf die ENTER  oder die  (Wiedergabe). – Die ausgewählte Datei wird zusammen mit der Abspieldauer oben angezeigt. – Während der Wiedergabe des aufgezeichneten Fernsehprogramms können Sie mit den Tasten ◄ und ► suchen.Bedientasten

B Grün (Abschnitt wiederholen): Sie können die Funktion so einrichten, dass bestimmte Abschnitte wiederholt werden. Sie können auch einen gewünschten Abschnitt anzeigen.Jan.10.2010Jan.10.2010Jan.10.2010Jan.10.2010Jan.10.2010Jan.10.2010Jan.10.2010Jan.10.2010Jan.10.2010Jan.10.2010/Movie 01.avi 1/1Movie 01.avi SUM Movie 03.aviMovie 05.aviMovie 07.aviMovie 09.aviMovie 02.aviMovie 04.aviMovie 06.aviMovie 08.aviMovie 10.avi  Auswählen Sortieren  ExtrasInformation:Hier können Sie den Namen der gewählten Datei sowie die Anzahl der Dateien und Seiten überprüfen.Abschnitt mit der Sortierliste: Anzeige der Sortierreihenfolge: ✎ Die Sortierreihenfolge unterscheidet sich je nach Inhalt.Bedienung Rot (Gerät wechs.): Dient zur Auswahl eines angeschlossenen Geräts.

B Grün (Voreinstellung): Festlegen der Voreinstellungen für Dateien (in der Basisansicht nicht unterstützt)

Gelb (Auswählen): Auswählen mehrere Dateien aus der Dateiliste. Die ausgewählten Dateien werden mit einem Symbol gekennzeichnet. Blau (Sortieren): Auswählen der Sortierliste.  Extras : Anzeigen des Optionsmenüs. ✎ Mit Hilfe der Tasten  (Rücklauf) oder  (Vorlauf) können Sie in der Dateiliste zur vorigen oder nächsten Seite wechseln.Abschnitt mit der Dateiliste:Sie können die nach den verschiedenen Kategorien sortierten Dateien und Gruppen bestätigen.VideosSeite Gerät wechs.

00:04:03 / 00:07:38 1/1

SUM B Abschnitt wiederholen Fortlauf. wiederg.Kap. festl.WechselnExtras

Weiter ab letzter Szene

[UC9000]BN68-02820J-ZG.indb 41 2010-05-24 오후 8:10:4242 Deutsch Erweiterte Funktionen Verwenden der Timeshift-Modus-Funktion  Wenn Sie eine Sendung verpassen, können Sie sie mit dieser Funktion später ansehen. Wenn Timeshift-Modus auf Auto eingestellt ist, speichert das Fernsehgerät automatisch den Kanal, den Sie gerade sehen.

Wenn Timeshift-Modus auf Manuell eingestellt ist und Sie drücken die Taste

 (Wiedergabe), speichert das Fernsehgerät den Kanal ab der von Ihnen gewünschten Stelle.  Videoaufnahmen werden durch das DRM-System (DRM, Digitaler Urheberschutz) geschützt und können weder auf einem PC noch auf anderen Fernsehgeräten abgespielt werden. Beachten Sie, dass die auf dem Fernsehgerät gespeicherten Dateien nicht mehr verwendet werden können, nachdem die Hauptplatine getauscht wurde. ✎ HINWEIS x Übertragungen von Datendiensten können nicht aufgezeichnet werden. x

Die Aufnahme- wie auch Timeshift-Modus-Funktion sind je nach Bildqualität und freiem Speicherplatz auf der Festplatte möglicherweise nicht verfügbar. x

Wenn Sie die Taste ▲ oder ▼ drücken, sehen Sie den gerade gesendeten Kanal oder Sie sehen den Startpunkt der aufgenommenen Sendung. x Die Timeshift-Modus-Funktion kann einen Zeitbereich von max. 90 Minuten abdecken. x

Nachdem die Timeshift-Modus-Funktion ihre maximale Dauer erreicht hat, werden die Zeitinformationen bei „00:00:00“ eingefroren. Hinweis: Wenn Sie die Aufnahme angehalten haben, setzt das Fernsehgerät die Wiedergabe automatisch wieder fort. x Wenn die Grenze von 5% freiem Speicherplatz auf dem USB-Gerät erreicht ist, wird die aktuelle Aufnahme abgebrochen. x Wenn die Aufnahme zugleich durch den PVR (Personal Video Recorder) und ein Gerät erfolgt, das die HDMI-CEC-Funktion unterstützt, hat die Aufnahme mit der PVR-Funktion Vorrang. x

Bei der Wiedergabe oder bei Einsatz der Timeshift-Modus-Funktion gelten für die Anzeige des Bilds die Einstellungen des Fernsehgeräts. x Wenn Sie während der Aufnahme die Signalquelle ändern, wird auf dem Bildschirm solange kein Bild angezeigt, bis die Umschaltung durchgeführt ist. x

Anwendungen, die weder Aufnahmen noch die Timeshift-Modus-Funktion unterstützen, werden automatisch beendet, wenn Sie versuchen, sie bei Einsatz einer der beiden Funktionen zu verwenden. x In diesem Fall erscheint möglicherweise über dem Anwendungsfenster eine Meldung, dass die Aufnahme bzw. die Timeshift-Modus-Funktion beendet wurden. x Timeshift-Modus wird bei Radiokanälen nicht unterstützt. x

Aufnahmen und die Timeshift-Modus-Funktion sind bei Kanälen, die mit der Kindersicherung gesperrt wurden, nicht möglich. x

Wenn das USB-Gerät den Geräte-Leistungstest nicht besteht, müssen Sie zuerst das USB-Gerät formatieren

und dann noch einmal den Geräte-Leistungstest durchlaufen, ehe Sie mit TV-Programm oder Kanal-Manager Aufnahmen durchführen können. x

Die Funktionen für Aufnahmen und Timeshift-Modus können nur mit einem USB-Speichergerät durchgeführt werden, das den Geräte-Leistungstest bestanden hat. x

Die Funktion wird nicht aktiviert, Aufnahmen oder Timeshift-Modus mit einem Gerät durchführen möchten, das den Geräte-Leistungstest nicht bestanden hat. x Wenn Sie die Taste  (REC) auf der Fernbedienung drücken, während der Kanal-Manager angezeigt wird oder wenn Sie eine Timer-Aufnahme durchführen möchten, startet oder beendet das Fernsehgerät die Aufnahme 1 oder 2 Sekunden später als beabsichtigt. Dies liegt daran, dass das Gerät ein wenig Zeit zum Verarbeiten des Befehls benötigt. x

Wenn ein USB-Gerät speziell für Aufnahmen angeschlossen ist, werden Timeshift-Modus- oder Aufnahmedateien, die fehlerhaft gespeichert wurden, automatisch gelöscht. x Wenn Sie beim Aufnehmen zum Modus für externen Signaleingang wechseln, läuft die Aufnahme zwar weiter, aber die Aufnahmetaste  (REC) wird deaktiviert. x

Wenn Sie eine Funktion zum Abschalten des Fernsehers (Sleep-Timer, Abschalttimer usw.) auf eine Zeit eingestellt haben, die im Konflikt mit einer Aufnahme steht, so wird das Fernsehgerät erst ausgeschaltet, wenn die Aufnahme beendet ist. [UC9000]BN68-02820J-ZG.indb 42 2010-05-24 오후 8:10:4243

04 Erweiterte Funktionen

Wiedergabe von Videos

1. Wählen Sie durch Drücken der Tasten ◄ oder ► die Option Videos, und drücken Sie dann im Media Play-Menü auf die

2. Wählen Sie die gewünschte Datei mit den Tasten ◄ / ► / ▲ / ▼ aus der Dateiliste aus.

3. Drücken Sie auf die ENTER E

– Die ausgewählte Datei wird zusammen mit der Abspieldauer oben angezeigt.

– Wenn die Zeitinformationen für das Video nicht vorhanden sind. werden Wiedergabezeit und Fortschrittsbalken nicht

– Während der Wiedergabe des Videos können Sie mit den Tasten ◄ und ► suchen.

In diesem Modus können Sie zwar die Filme aus einem Spiel

wiedergeben, nicht aber das eigentliche Spiel spielen.

y Unterstützte Formate für Untertitel Name Dateinamenserweiterung FormatMPEG-4 Text mit Zeitverlauf.ttxt XMLSAMI .smi HTMLSubRip .srt StringbasiertSubViewer .sub StringbasiertMicro DVD .sub oder .txt Stringbasiert y Unterstützte Videoformate

Dateinamenserweiterung Container Video-Codec Auflösung

Framerate (f/s)Bitrate (Mbit/s)Audio-Codec*.avi *.mkvAVI MKV Divx 3.11/4.x/5.1/6.0 1920x1080 6 ~ 30 8 MP3 / AC3 / LPCM / ADPCM / DTS CoreXviD 1920x1080 6 ~ 30 8H.264 BP/MP/HP 1920x1080 6 ~ 30 25MPEG4 SP / ASP 1920x1080 6 ~ 30 8Motion JPEG 800x600 6 ~ 30 8*.asf ASF Divx 3.11/4.x/5.1/6.0 1920x1080 6 ~ 30 8 MP3 / AC3 / LPCM / ADPCM / WMAXviD 1920x1080 6 ~ 30 8H.264 BP/MP/HP 1920x1080 6 ~ 30 25MPEG4 SP / ASP 1920x1080 6 ~ 30 8Motion JPEG 800x600 6 ~ 30 8 *.wmv ASF Window Media Video V. 9 1920x1080 6 ~ 30 25 WMA *.mp4 MP4H.264 BP/MP/HP 1920x1080 6 ~ 30 25 MP3 / ADPCM / AACMPEG4 SP / ASP 1920x1080 6 ~ 30 8 XVID 1920x1080 6 ~ 30 8*.3gp 3GPPH.264 BP/MP/HP 1920x1080 6 ~ 30 25ADPCM / AAC / HE-AACMPEG4 SP / ASP 1920x1080 6 ~ 30 8*.vroVRO VOB MPEG1 1920x1080 24 / 25 / 30 30AC3 / MPEG / LPCMMPEG2 1920x1080 24 / 25 / 30 30*.mpg *.mpeg PS MPEG1 1920x1080 24 / 25 / 30 30AC3 / MPEG / LPCM / AACMPEG2 1920x1080 24 / 25 / 30 30H.264 1920x1080 6 ~ 30 25*.ts *.tp *.trp TS MPEG2 1920x1080 24 / 25 / 30 30AC3 / AAC / MP3 / DD+ / HE-AACH.264 1920x1080 6 ~ 30 25VC1 1920x1080 6 ~ 30 25 Movie 01.avi00:04:03 / 00:07:38 1/1

SUM E Kap. festl. L Wechseln T Extras R Zurück [UC9000]BN68-02820J-ZG.indb 43 2010-05-24 오후 8:10:4344

Erweiterte Funktionen

Weitere Einschränkungen

Wenn es Probleme mit dem Inhalt eines Codecs gibt, wird der Codec nicht unterstützt.

Wenn die Informationen für einen Container falsch sind und die Datei einen Fehler aufweist, wird der Container

nicht korrekt abgespielt.

Ton oder Bild stehen möglicherweise nicht zur Verfügung, wenn der Inhalt ein Standardbitrate/Framerate

aufweist, die über dem in der obigen Tabelle aufgeführten Wert der kompatiblen Framerate (Frames/Sekunde)

Wenn die Indextabelle einen Fehler aufweist, wird die Suchfunktion (Sprungfunktion) nicht unterstützt. Videodecoder Audiodecoder• Unterstützt max. H.264, Level 4.1• H.264 FMO / ASO / RS, VC1 SP / MP / AP L4 und AVCHD werden nicht unterstützt.• XVID, MPEG4 SP, ASP : – weniger als *1280x720 max. 60 Frames – mehr als *1280x720 max. 30 Frames• mehr als GMC 2 wird nicht unterstützt.• H.263 wird nicht unterstützt.• Nur Samsung Techwin-MJPEG wird unterstützt. • Unterstützung bis WMA 7, 8, 9, STD• WMA 9 PRO unterstützt nicht mehr als 2 Kanäle bzw. Mehrkanalton oder verlustfreies Audio.• Die WMA-Sampling-Raten beträgt 22.050Hz und Monobetrieb wird nicht unterstützt. Wiedergabe eines Films oder einer Aufzeichnung fortsetzen (Wiedergabe fortsetzen)

Wenn Sie die Wiedergabefunktion für Videos oder Aufzeichnungen beenden, kann die Wiedergabe später ab dem Punkt

fortgesetzt werden, an dem Sie unterbrochen haben.

Wenn Sie die ENTER E

(Kap. festl.) bei der Wiedergabe der Datei drücken, können Sie Szenen in den von Ihnen

angelegten Kapiteln durchsuchen.

Wenn die Indexinformationen beschädigt sind oder nicht unterstützt werden, können Sie die Funktion Kap. festl. nicht

1. Wählen Sie die Filmdatei, dessen Wiedergabe Sie fortsetzen

möchten. Drücken Sie dazu in der Dateiliste auf ◄ oder ►.

3. Wählen Sie mit der blauen Taste die Funktion für Fortlauf.

wiederg. (Wiedergabe fortsetzen). Die Filmwiedergabe wird dort

fortgesetzt, wo Sie sie angehalten hatten.

Die blaue Taste ist verfügbar, wenn Sie die Wiedergabe

Wenn Hilfe zu Schleifenbetrieb im Menü Einstell.

aktiviert wurde Ein, wird eine Meldung angezeigt, wenn

Sie die Wiedergabe einer Filmdatei fortsetzen.

Movie 01.avi00:04:03 / 00:07:38 1/1

SUM Fortlauf. wiederg.

R ZurückWeiter ab letzter Szene Fortlauf. wiederg. [UC9000]BN68-02820J-ZG.indb 44 2010-05-24 오후 8:10:4445

04 Erweiterte Funktionen

Wiedergeben von Musik

1. Wählen Sie durch Drücken der Tasten ◄ oder ► die Option

Musik, und drücken Sie dann im Media Play-Menü auf die

2. Wählen Sie die gewünschte Datei mit den Tasten ◄ / ► / ▲ / ▼

aus der Dateiliste aus.

3. Drücken Sie auf die ENTER

– Während der Wiedergabe des musik können Sie mit den

Tasten ◄ und ► suchen.

(Vorlauf) sind bei der

Wiedergabe funktionslos.

Angezeigt werden nur Dateien mit der Dateinamenserweiterung

MP3 oder PCM. Dateien mit anderer Dateinamenserweiterung

werden nicht angezeigt, auch wenn sie auf dem gleichen USB-

Gerät gespeichert sind.

Wenn der Ton beim Abspielen von MP3-Dateien „schräg” klingt, stellen Sie im Menü Ton den Equalizer ein.

(Bei übermodulierten MP3-Dateien kann es zu Tonproblemen kommen.)

Sie können Eig. Wdg.-Liste erstellen, indem Sie das gewünschte Musikstück aus der Datei wählen, und dann mit

Eig. Wdg.-Liste wiedergeben.

Anzeigen eines Fotos (oder einer Diashow)

1. Wählen Sie durch Drücken der Tasten ◄ oder ► die Option

Fotos, und drücken Sie dann im Media Play-Menü auf die

2. Wählen Sie die gewünschte Datei mit den Tasten ◄ / ► / ▲ / ▼

aus der Dateiliste aus.

3. Drücken Sie auf die ENTER

– Drücken Sie auf der Fernbedienung die Taste

(Wiedergabe) / ENTER

, während die Fotoliste

angezeigtwird, um die Diashow zu starten.

– Alle Dateien in der Dateiliste werden für in der Diashow

– Die Bilder werden nacheinander, beginnend mit der aktuell

angezeigten Datei angezeigt.

Musikdateien können während der Diashow automatisch

abgespielt werden, wenn die Hintergrundmusik aktiviert Ein ist.

Der HGM-Modus kann erst geändert werden, wenn die

Hintergrundmusik fertig geladen ist.

3/15 I Love you Jhon Music 1No SingerMusic 2No SingerMusic 3No SingerMusic 4No SingerMusic 5No SingerI Love You Jhon 1st Album Pop

2010 4.2MB01:10 / 04:02 SUM

 Pause  Wechseln  Extras  ZurückW.-Liste Image1024.jpg 1024x768 2010/2/1 3/15 SUM

 Pause  Vorherige/Nächste  Extras  ZurückNormal [UC9000]BN68-02820J-ZG.indb 45 2010-05-24 오후 8:10:4546 Deutsch Erweiterte Funktionen

¦ Wiedergabe mehrerer Dateien Abspielen ausgewählter TV-Aufzeichnung / Video / Musik / Fotodateien1. Drücken Sie die gelbe Taste in der Dateiliste, um die gewünschte Datei auszuwählen.2. Wiederholen Sie den obigen Vorgang, um mehrere Dateien auszuwählen. ✎ HINWEIS x Links neben dem Namen der gewähten Datei wird das Symbol c angezeigt. x Drücken Sie die gelbe Taste noch einmal, um die Auswahl einer Datei zu stornieren. x Um die Auswahl sämtlicher Dateien aufzuheben, drücken Sie die Taste TOOLS und wählen Sie dann Alle abwählen. 3. Drücken Sie die Taste TOOLS und wählen Sie Ausgew. Inhalte wiederg. Abspielen einer TV-Aufzeichnung / Video / Musik / Fotodateigruppe 1. Während eine Dateiliste angezeigt wird, navigieren Sie zu einer Datei aus der gewünschten Gruppe.

2. Drücken Sie die Taste TOOLS und wählen Sie Gruppe abspielen.

¦ Media Play-Zusatzfunktionen Sortieren der DateilisteDrücken Sie in der Dateiliste die blaue Taste, um die Dateien zu sortieren.KategorieVorgangTV-AufzeichnungVideos Musik Fotos BasisansichtAnzeige des gesamten Ordners. Sie können die Dateiliste durch Auswählen des Ordners anzeigen.> > > TitelSortieren der Filmtitel nach Symbol/Nummer/Anfangsbuchstabe/Spezial. > > > > VoreinstellungSortiert die Kanäle und zeigt sie in der Reihenfolge der Voreinstellung an. Sie können die Dateivoreinstellung in der Dateiliste mit Hilfe der grünen Taste ändern.> > > > Spätestes Dat.Sortieren und Anzeigen der Filme absteigend nach dem Datum. > > > Frühestes Dat.Sortieren und Anzeigen der Filme aufsteigend nach dem Datum. > > > InterpretSortieren der Musikdateien in alphabetischer Reihenfolge nach dem Namen des Interpreten. > AlbumSortieren der Musikdateien in alphabetischer Reihenfolge nach dem Namen des Albums. > GenreSortierung der Musikdateien nach dem Genre. > StimmungSortierung der Musikdateien nach der Stimmung. Sie können die Informationen zur Stimmung der Musik ändern. > MonatlichSortieren und Anzeigen der Fotos nach dem Monat. Die Sortierung erfolgt nach Monaten (Januar bis Dezember) und ohne Beachtung des Jahres.> > KanalSortierung der aufgenommenen Dateien nach Kanalnamen. >

1/1 /Movie 01.avi SUM Movie 01.aviJan.10.2010Jan.10.2010Jan.10.2010Jan.10.2010Jan.10.2010Jan.10.2010Jan.10.2010Jan.10.2010Jan.10.2010Jan.10.2010Movie 03.aviMovie 05.aviMovie 07.aviMovie 09.aviMovie 02.aviMovie 04.aviMovie 06.aviMovie 08.aviMovie 10.avi Gerät wechs. Auswählen Sortieren

T ExtrasVideos2 Dat. ausgew. Seite [UC9000]BN68-02820J-ZG.indb 46 2010-05-24 오후 8:10:4747

04 Erweiterte Funktionen

Optionsmenü für die Wiedergabe von Aufnahmen/Video/Musik/Fotos

Drücken Sie während der Wiedergabe die Taste TOOLS. KategorieVorgang TV- AufzeichnungVideos Musik FotosTitel Sie können die andere Datei direkt verschieben. >

> Wiederholungsmodus Sie können Fernsehaufnahmen, Film- und Musikdateien wiederholt abspielen. > > >Bildformat Sie können Bildformat entsprechend Ihren Wünschen anpassen. >

> Bildeinstellungen Sie können die Bildeinstellungen festlegen (s. 19~25). > > >Toneinstellungen Sie können die Toneinstellungen festlegen. (s. 25, 26, 27). > > > > Untertitel-Einstellungen Diese Funktion steht nur zur Verfügung, wenn die Untertitel denselben Dateiname wie die Videodatei haben.> >Audio Sie können Videos nach Bedarf in einer der unterstützten Sprachen ausgeben. Diese Funktion ist nur aktiviert, wenn Sie Streamingdateien abspielen, die mehrere Audioformate unterstützen.> >Audio für SehgeschädigteHiermit stellen Sie die Lautstärke des Audiokommentars für Sehbehinderte ein (s. 26). > Diashow anhalten / Diashow startenSie können eine Diashow starten und anhalten. > Geschwindigkeit der DiashowSie können die Geschwindigkeit der Diashow während der Diashow auswählen. > Diashow-Effekt Sie können verschiedene Diashoweffekte einstellen. >

Hintergrundmusik Sie können die Hintergrundmusik auswählen und einstellen, während Sie eine Diashow anzeigen. > Zoom Sie können Bilder im Vollbildmodus vergrößern. > Drehen Sie können Bilder im Vollbildmodus drehen. >

Hintergrundbild Sie können die andere Datei zum Desktop von Media Play verschieben.

Information Sie können detaillierte Informationen zur abgespielten Datei anzeigen.

Verwenden des Menüs Einstellungen

■ Hintergrundeinstellung: Wählen Sie den gewünschten Hintergrund aus.

■ Hilfe zu Schleifenbetrieb (Wiedergabe fortsetzen) (Ein / Aus): Hiermit öffnen Sie das Popupfenster mit Informationen

zum Schleifenbetrieb.

■ Divx® VOD-Registrierungscode abrufen: Hiermit zeigen Sie den Registrierungscode für den Fernseher an. Wenn Sie

eine Verbindung zur DivX-Website herstellen, und den Registrierungscode für ein Privatkonto registrieren, können Sie

VOD-Registrierungsdatei herunterladen. Wenn Sie die VOD-Registrierung mit Media Play abspielen, wird die Registrierung

Weitere Informationen zu DivX® VOD finden Sie unter www.DivX.com.

■ Divx® VOD-Deaktivierungscode abrufen: Wenn DivX® VOD nicht registriert ist, wird der Deaktivierungscode für die

Registrierung angezeigt. Wenn Sie diese Funktion ausführen, wenn DivX® VOD registriert ist, wird die aktuelle DivX® VOD-

Registrierung deaktiviert.

■ Information: Hiermit zeigen Sie die Informationen zum angeschlossenen Gerät an.

[UC9000]BN68-02820J-ZG.indb 47 2010-05-24 오후 8:10:4848 Deutsch Erweiterte Funktionen Anynet+Was ist Anynet+? t

Bei Anynet+ handelt es sich um eine Funktion, mit der Sie alle angeschlossenen Samsung-Geräte, die Anynet+ unterstützen, mit der Fernbedienung für Ihr Samsung-Fernsehgerät steuern können. Das Anynet+-System unterstützt nur Anynet+-fähige Samsung-Geräte. Wenn Sie wissen möchten, ob Ihr Samsung-Gerät diese Funktion unterstützt, suchen Sie das Anynet+-Logo auf Ihrem Gerät.Anschluss an das Heimkinosystem 1. Verbinden Sie einen der Anschlüsse HDMI IN (1(DVI), 2(ARC), 3 oder 4) am Fernsehgerät mit dem HDMI OUT-Anschluss am entsprechenden Anynet+-Gerät. Verwenden Sie hierfür ein HDMI-Kabel. 2. Verbinden Sie den HDMI IN-Anschluss des Heimkinosystems mit dem HDMI OUT-Anschluss des entsprechenden Anynet+-Geräts. Verwenden Sie hierfür das HDMI-Kabel. ✎ HINWEIS x

Verbinden Sie DIGITAL AUDIO OUT (OPTICAL)-Anschluss am Fernsehgerät und den Digital Audio-Eingang des Heimkinosystems mit Hilfe des Glasfaserkabels. x

Die ARC-Funktion ermöglicht digitale Tonausgabe mit Hilfe des HDMI IN 2(ARC) Anschlusses und sie kann nur genutzt werden, wenn das Fernsehgerät an einen Audioempfänger angeschlossen ist, der die ARC-Funktion unterstützt. x Bei obiger Vorgehensweise überträgt der optische Anschluss nur 2-Kanalaudio. Die Tonausgabe erfolgt also nur über den linken und rechten Frontlautsprecher sowie den Subwoofer des Heimkinosystems. Wenn Sie 5.1-Kanalton wünschen, müssen Sie den DIGITAL AUDIO OUT (OPTICAL)-Ausgang des DVD-Players oder des Satellitenreceivers (also Anynet-Gerät 1 oder 2) direkt an einen Verstärker oder ein Heimkinosystem und nicht an das Fernsehgerät anschließen. x Schließen Sie nur ein Heimkinosystem an. x Sie können Anynet+-Geräte mithilfe eines HDMI-Kabels verbinden. Manche HDMI-Kabel unterstützen möglicherweise keine Anynet+-Funktionen. x Anynet+ arbeitet, wenn das AV-Gerät, das Anynet+ unterstützt, im Standby-Modus oder angeschaltet ist. x Anynet+ unterstützt maximal 12 AV-Geräte. Beachten Sie, dass Sie maximal 3 Geräte des gleichen Typs anschließen können.HeimkinoAnynet+-Gerät 1Anynet+-Gerät 2, 3 und 4Seitliches Anschlussfeld am StandfußGlasfaserkabelHDMI-KabelHDMI-KabelHDMI-Kabelfaserakabeldapter [UC9000]BN68-02820J-ZG.indb 48 2010-05-24 오후 8:10:4849 Deutsch 04 Erweiterte Funktionen Anynet+-MenüDer Inhalt des Anynet+-Menüs hängt vom Typ und Status der an das Fernsehgerät angeschlossenen Anynet+-Geräte ab.Anynet+-Menü BeschreibungFernsehen Wechsel vom Anynet+-Modus zum Fernsehmodus.Geräteliste Anzeige der Anynet+-Geräteliste. (geräte_name) MENU Hiermit öffnen Sie die Menüs der angeschlossenen Geräte. Wenn z. B. ein DVD-Recorder angeschlossen ist, wird das DVD-Menü des DVD-Recorders angezeigt. (geräte_name) INFO Zeigt das Wiedergabemenü des angeschlossenen Geräts an. Wenn z. B. ein DVD-Recorder angeschlossen ist, wird das Wiedergabemenü des DVD-Recorders angezeigt. Aufnahme: (*Aufnahmegerät) Sofortiges Starten einer Aufnahme mit dem Rekorder (Diese Funktion ist nur für Geräte mit Aufnahmefunktion verfügbar.)Aufnahme anhalten: (*Aufnahmegerät)Beenden der Aufnahme.Empfänger Die Tonausgabe erfolgt über den Receiver.Bei Anschluss von mehr als einem Aufnahmegerät werden sie als (*Aufnahmegerät) angezeigt, bei Anschluss eines einzigen Aufnahmegeräts erfolgt die Anzeige als (*Geräte_Name). ¦ Einrichten von Anynet+ ■ Einstell. Anynet+ (HDMI-CEC) (Aus / Ein): Damit Sie die Funktionen von Anynet+ nutzen können, muss Anynet+ (HDMI-CEC) aktiviert Ein sein. ✎

Wenn die Funktion “Anynet+ (HDMI-CEC)” deaktiviert wird, sind auch alle Vorgänge in Verbindung mit Anynet+ deaktiviert. Autom. Ausschalten (Nein / Ja): Automatisches Abschalten von Anynet+-Geräten durch Abschalten des Fernsehgeräts.

Wenn Sie Autom. Ausschalten aktivieren (auf Ja setzen), werden angeschaltete externe Geräte zusammen mit dem Fernsehgerät ausgeschaltet. Wenn das Gerät jedoch gerade aufnimmt, wird es nicht abgeschaltet. ✎ Je nach Gerät möglicherweise nicht aktiviert. ¦ Wechseln zwischen Anynet+-Geräten 1. Nun werden die an das Fernsehgerät angeschlossenen Anynet+-Geräte aufgelistet. ✎ Wenn Sie das gewünschte Gerät nicht finden, drücken Sie die rote Taste, um die Liste zu aktualisieren.2. Wählen Sie ein Gerät und drücken Sie die ENTER E . Sie können zum ausgewählten Gerät wechseln. ✎

Nur wenn Sie Anynet+ (HDMI-CEC) im Menü Anwendung aktivieren Ein, wird die Geräteliste angezeigt.

x Das Umschalten zum ausgewählten Gerät kann bis zu 2 Minuten dauern. Sie können diesen Vorgang während des Umschaltens nicht abbrechen. x

Wenn Sie mit der Taste SOURCE eine externe Signalquelle eingestellt haben, können Sie die Anynet+-Funktion nicht verwenden. Achten Sie darauf, immer nur mit der Geräteliste zu einem Anynet+-Gerät zu wechseln. [UC9000]BN68-02820J-ZG.indb 49 2010-05-24 오후 8:10:4950 Deutsch Erweiterte Funktionen

¦ Aufnahme Sie können Fernsehprogramme mit einem Samsung-Recorder aufnehmen.1. Wählen Sie Aufnahme. ✎ Mehr als zwei Aufnahmegerät angeschlossen x Wenn mehrere Aufnahmegeräte angeschlossen sind, werden diese in einer Liste angezeigt. Wählen Sie eine Gerät aus der Geräteliste. ✎

Wenn das Aufnahmegerät nicht angezeigt wird, wählen Sie Geräteliste und drücken Sie die rote Taste, um nach Geräten zu suchen.2. Zum Beenden drücken Sie die Taste EXIT. ✎

Sie können das Signal der jeweiligen Quelle aufnehmen. Wählen Sie hierzu Aufnahme: (geräte_name).

✎ Durch Drücken von � (REC) wird die laufende Sendung aufgenommen. Wenn Sie Bilder aus einer anderen Signalquelle anzeigen, wird das Videosignal aus dieser Quelle aufgenommen. ✎ Überprüfen Sie vor der Aufnahme, ob der Antennenstecker ordnungsgemäß am Aufnahmegerät angeschlossen ist. Informationen zur richtigen Antennenverbindung mit dem Aufnahmegerät finden Sie im Benutzerhandbuch des Aufnahmegeräts. ¦ Tonwiedergabe mit einem Receiver

Sie können die Tonwiedergabe über einen Receiver (d.h. Heimkinosystem) anstelle des TV-Lautsprechers laufen lassen.

1. Wählen Sie Empfänger und aktivieren Sie ihn Ein. 2. Zum Beenden drücken Sie die Taste EXIT. ✎ Wenn Ihr Receiver nur Audiosignale unterstützt, wird er in der Geräteliste möglicherweise nicht angezeigt. ✎ Der Receiver kann eingesetzt werden, wenn Sie den optischen Eingang des Receivers mit dem optischen Ausgang des Fernsehgeräts DIGITAL AUDIO OUT (OPTICAL) verbunden haben.

✎ Wenn der Receiver (d.h. Heimkinosystem) angeschaltet ist, können Sie den Ton so hören, wie er vom optischen Ausgang der Fernsehgeräts zur Verfügung gestellt wird. Wenn das Fernsehgerät ein (terrestrisches) DTV-Signal anzeigt, überträgt das Fernsehgerät 5.1-Kanalton an den Receiver. Wenn es sich bei der Signalquelle um eine digitale Komponente wie beispielsweise einen DVD-Player handelt, der über HDMI an das Fernsehgerät angeschlossen ist, kann der Receiver nur 2-Kanalton wiedergeben. ✎ HINWEIS x Sie können Anynet+-Geräte nur mit der TV-Fernbedienung nicht aber mit den Tasten am Fernsehgerät steuern. x Die TV-Fernbedienung funktioniert unter bestimmten Umständen nicht. Wählen Sie in diesem Fall erneut das Anynet+-Gerät. x Die Anynet+-Funktionen sind für Geräte anderer Hersteller nicht verfügbar.Verwenden der ARC FunktionSie können die Tonsignale vom Fernseher über ein HDMI-Kabel an einen Receiver übertragen und damit ausgeben, ohne dass ein gesondertes optisches Kabel benötigt wird. 1. Wählen Sie Empfänger und aktivieren Sie ihn Ein. 2. Zum Beenden drücken Sie die Taste EXIT. ✎

Um die ARC-Funktion verwenden zu können, müssen Sie an HDMI IN 2(ARC) einen Receiver anschließen, der die HDMI-CEC- und ARC-Funktion unterstützt. ✎

Um die ARC-Funktion zu deaktivieren, deaktivieren Empfänger Sie den Aus. Selbst wenn das Fernsehgerät weiterhin das ARC-Signal sendet, wird der Receiver gesperrt und kann das Signal nicht empfangen. [UC9000]BN68-02820J-ZG.indb 50 2010-05-24 오후 8:10:4951

04 Erweiterte Funktionen

¦ Fehlerbehebung für Anynet+

Problem Mögliche Lösung

Anynet+ funktioniert nicht. • Prüfen Sie, ob es sich um ein Anynet+-Gerät handelt. Das Anynet+-System unterstützt nur Anynet+-fähige Geräte.

• Schließen Sie nur einen Receiver (Heimkinosystem) an.

• Prüfen Sie, ob das Netzkabel des Anynet+-Geräts richtig angeschlossen ist.

• Prüfen Sie die Video/Audio/HDMI-Kabelverbindungen des Anynet+-Geräts.

• Prüfen Sie, ob Anynet+ (HDMI-CEC) im Einstell. von Anynet+ aktiviert Ein ist.

• Überprüfen Sie, ob die Fernbedienung im TV-Modus arbeitet.

• Prüfen Sie, ob es sich um eine ausschließlich für Anynet+ geeignete Fernbedienung handelt.

• Anynet+ funktioniert unter bestimmten Umständen nicht. (Kanalsuche, Bedienung von Media Play oder

Plug & Play (Erstmaliges Einrichten) usw.)

• Stellen Sie nach dem Anschließen oder Entfernen des HDMI-Kabels sicher, dass die Geräte wieder gesucht werden,

oder schalten Sie das TV-Gerät aus und wieder ein.

• Überprüfen Sie, ob die Anynet+-Funktion des Anynet+-Geräts aktiviert ist.

Ich möchte Anynet+ starten. • Prüfen Sie, ob das Anynet+-Gerät ordnungsgemäß an das Fernsehgerät angeschlossen ist, und kontrollieren Sie

zudem, ob Anynet+ (HDMI-CEC) im Menü Einstellungen für Anynet+ aktiviert Ein ist.

• Drücken Sie die TOOLS-Taste, um das Anynet+-Menü anzuzeigen und die gewünschte Menüoption auszuwählen.

Ich möchte Anynet+ beenden. • Wählen Sie im Anynet+-Menü die Option Fernsehen.

• Drücken Sie die Taste SOURCE auf der TV-Fernbedienung, und wählen Sie ein Gerät, bei dem es sich nicht um ein

Anynet+-Gerät handelt.

und PRE-CH, um in den Fernsehmodus zu wechseln. (Beachten Sie, dass die Kanaltaste

nur funktioniert, wenn kein Anynet+-Gerät mit integriertem Tuner angeschlossen ist.)

Die Meldung Verbinden mit Anynet+-

Gerät wird angezeigt.

• Sie können die Fernbedienung nicht verwenden, während Sie Anynet+ konfigurieren, oder in einen anderen

Anzeigemodus wechseln.

• Verwenden Sie die Fernbedienung, wenn das Konfigurieren von Anynet+ oder das Ändern des Anzeigemodus

Keine Wiedergabe mit dem

• Die Wiedergabefunktion kann nicht verwendet werden, wenn der Plug & Play-Vorgang (Anfangseinstellung) läuft.

Das angeschlossene Gerät wird

• Prüfen Sie, ob das Gerät die Anynet+-Funktionen unterstützt.

• Vergewissern Sie sich, dass das HDMI-Kabel ordungsgemäß angeschlossen wurde.

• Prüfen Sie, ob Anynet+ (HDMI-CEC) im Einstell. von Anynet+ aktiviert Ein ist.

• Suchen Sie nochmal nach Anynet+-Geräten

• Sie können Anynet+-Geräte nur mit Hilfe eines HDMI-Kabels anschließen. Manche HDMI-Kabel unterstützen

möglicherweise keine Anynet+-Funktionen.

• Wenn es durch eine Störung (z.B. Trennen des HDMI-Kabels, des Netzkabels oder Stromausfall) zu einer

Beendigung kommt, wiederholen Sie die Gerätesuche.

Das Fernsehprogramm kann nicht

aufgezeichnet werden.

• Prüfen Sie, ob der Antennenstecker des Aufnahmegeräts ordnungsgemäß angeschlossen ist.

Die Ausgabe des Fernsehtons erfolgt

• Schließen Sie das Glasfaserkabel an das Fernsehgerät und den Receiver an.

• Die ARC-Funktion ermöglicht digitale Tonausgabe mit Hilfe des HDMI IN 2(ARC) Anschlusses und sie kann nur

genutzt werden, wenn das Fernsehgerät an einen Audioempfänger angeschlossen ist, der die ARC-Funktion

[UC9000]BN68-02820J-ZG.indb 51 2010-05-24 오후 8:10:5052 Deutsch Erweiterte Funktionen Internet@TV ¦ Erste Schritte mit Internet@TV

Konfigurieren Sie die Netzwerkeinstellungen, bevor Sie Internet@TV verwenden. Weitere Informationen finden Sie unter „Netzwerkverbindung” (s. 32). x Nicht unterstützte Schriftarten im Inhalt des Providers werden nicht normal angezeigt. x Je nach den vorliegenden Bedingungen im Netzwerk sind langsame Reaktionszeiten und/oder Unterbrechungen möglich. x Je nach Region wird möglicherweise nur Englisch als Sprache der Anwendung unterstützt. x Diese Funktion ist nicht überall verfügbar. x Bei Problemen mit einem Anwendungsdienst wenden Sie sich an den Anbieter der Inhalte. x Entsprechend den Vorgaben des Inhaltsanbieters können die Aktualisierungen einer Anwendung oder die Anwendung selbst eingestellt werden. x Manche Anwendungen werden, je nach den gesetzlichen Bestimmungen Ihres Landes, möglicherweise nicht unterstützt oder stehen nur eingeschränkt zur Verfügung.BildschirmanzeigeINTERNET@TVInternet@TV bringt nützliche und unterhaltende Inhalte und Dienste direkt aus dem Internet auf Ihr Fernsehgerät. Login

B Als Favoriten mark. Sortieren nach R Zurück Eigene Anwendungen

nach Datum 1/1 Einstell.Samsung Apps Empfohlene Anwendungen:

Anzeigen des von Samsung

empfohlenen Diestes. Sie können keinen

Dienst zu dieser Liste hinzufügen oder

Heruntergeladene Anwendungen:

Anzeigen der heruntergeladenen

Anwendungen über die Samsung-

Fernsehbildschirm: Anzeige

des aktuellen Kanals.

Anzeige von Hinweisen, neuen

Anwendungen und Werbung,

die Samsung Ihnen mit

Produkteinführungen anbietet.

Sie können verschiedene

von Samsung zur Verfügung

gestellte Anwendungen

Internet@TV-Einstellungen:

Bearbeiten und konfi gurieren

Sie die Anwendungen und

Einstellungen für Internet@TV.

• Rot (Login): Anmelden bei Internet@TV.

B Grün (Als Favoriten mark.): Markieren der Anwendung als Favorit.

• Blau (Sortieren nach): Sortieren der Anwendungen.

R Zurück: Zurück zum vorherigen Menü.

Das Farbtasten arbeiten je nach Anwendung möglicherweise unterschiedlich.

B Als Favoriten mark. Sortieren nach

[UC9000]BN68-02820J-ZG.indb 52 2010-05-24 오후 8:10:5153 Deutsch 04 Erweiterte Funktionen Anmeldung beim KontoBei einer Anwendung mit mehreren Konten verwenden Sie ◄ und ► für den Zugriff auf die verschiedenen Konten. ✎ Mehr Spaß mit Anwendungen ist möglich, wenn Sie sich bei Ihrem Konto anmelden. ✎ Informationen zum Anlegen eines Kontos erhalten Sie unter Einstellungen → Internet@TV-ID → Erstellen. 1. Drücken Sie auf der Starteite von Internet@TV auf die rote Taste.2. Wählen Sie das gewünschte User account und drücken Sie dann die ENTER E -Taste. ✎ Wenn Sie ein Konto erstellen möchten, drücken Sie die rote Taste, und legen Sie das Konto mit Hilfe des dann angezeigten Bildschirmfensters an.3. Geben Sie das Kennwort ein. ✎ Nach erfolgreicher Anmeldung wird das User account auf dem Bildschirm angezeigt.

¦ Konfigurieren von Internet@TV Einstell. Erstellen von IDs und Konfigurieren von Internet@TV von diesem Fenster aus. Markieren Sie Einstellungen mit den Tasten ▲ und ▼, und drücken Sie die ENTER E

. ■ System SetupTicker Autorun (Aus / Ein): Ticker beim Einschalten des Fernsehers aktiviert/deaktiviert. ✎ Die Anwendung Ticker stellt Nachrichten sowie Wetter- und Marktinformationen zur Verfügung. Sie müssen die Anwendung Ticker von Internet@TV herunterladen, damit Sie die Funktion verwenden können. ✎ Je nach den gesetzlichen Bestimmungen Ihres Landes, wird die Ticker-Anwendung möglicherweise nicht unterstützt oder steht mit anderen Dienstmerkmalen zur Verfügung.Kanalgebundener Dienst (Aus / Ein): Einige Kanäle unterstützen Anwendungen als Internet-Datendienst, sodass Sie beim Fernsehen auf das Internet zugreifen können. ✎ Nur verfügbar, wenn es vom Sender unterstützt wird.Change the Service Lock password ✎ In der Standardeinstellung lautet das Kennwort „0-0-0-0”. ✎ Wenn Sie das Kennwort vergessen haben, drücken Sie die Fernbedienungstasten in der folgenden Reihenfolge, um das Kennwort auf „0- 0-0-0” zurückzusetzen: POWER (Aus) → MUTE

→ 8 → 2 → 4 → POWER (Ein). Zurückset.: Zurücksetzen von Internet@TV auf die werkseitigen Standardeinstellungen. ■ Internet@TV-IDSie können dieses Menü verwenden, wenn Sie ein Konto erstellen oder löschen. Sie können Ihr Konto zusammen mit den Kontoinformationen für die Inhaltssite steuern. ✎ Das Konto gilt nur für internet@TV.Erstellen: Erstellen Sie ein Konto und verbinden Sie es mit den gewünschten Anwendungen. ✎ HINWEIS x Sie können maximal 10 Konten erstellen. x Die maximale Zeichenzahl beträgt 8.Manager – Service Site: Registrieren Sie die Anmeldeinformationen für Dienstwebsites. – Change Password: Ändern des Kennworts. – Entfernen: Löschen Sie das Konto. ■ Dienstmanager: Löschen und Sperren von Widgets, die unter Internet@TV installiert sind.Sperren: Sperren der Anwendung. ✎ Für den Zugriff auf eine gesperrte Anwendung müssen Sie das Kennwort eingeben.Entfernen: Löschen der Anwendung. ■ Properties: Anzeigen von Informationen zu Internet@ TV. Verwenden Sie die Option Geschwindigkeit der Internetverbindung prüfen, um Ihre Netzwerkverbindung zu prüfen. R Zurück Einstell. ▪ System Setup▪ Internet@TV-ID▪ Dienstmanager▪ Properties▪ Ticker Autorun : Aus▪ Kanalgebundener Dienst : Aus ▪ Change the Service Lock password.▪ Zurückset.

Login User account:Kennwort: Erstellen [0~9] PIN eingeben R Abbrechen [UC9000]BN68-02820J-ZG.indb 53 2010-05-24 오후 8:10:5354 Deutsch Erweiterte Funktionen

¦ Verwenden des Internet@TV-Dienstes

Samsung Apps Samsung Apps ist ein Speicher, aus dem Sie Anwendungen herunterladen können, die auf Ihren Samsung TV/AV-Geräten verwendet werden können.Mit Hilfe der heruntergeladenen Anwendungen können die Benutzer eine Vielzahl von Inhalten (z.B. Videos, Musik, Fotos, Spiele, nützliche Informationen usw.) nutzen.Zusätzlichen Anwendungen später dazukommen. ✎ Verwenden der Farbtasten in Verbindung mit den Samsung Apps. x Rot (Login): Anmeldung zum Internetdienst. x

B Grün (Miniaturansichten): Ändern des Anzeigemodus. x Blau (Sortieren nach): Sortieren der Widgets nach Empfohlen, Meiste Downloads, Neueste oder Name. x

R Zurück: Zurück ins vorherige Menü.Verwenden der Samsung Apps nach KategorieFolgende Kategorien sind verfügbar: y Neuigkeiten: Anzeigen neu registrierter Anwendungen.

y Video: Anzeigen verschiedener Videomedien wie Filme, Fernsehshows und Kurzvideos. y Sport: Anzeigen verschiedener Sportmedien wie Spielinformationen, Bilder und Kurzvideos. y Spiel: Anzeigen verschiedener Spiele wie Sudoku oder Schach. y Lifestyle: Bietet verschiedene Lifestyle-Medien wie Musikangebote, Verwaltungstools für private Fotos und soziale Netzwerke wie Facebook und Zwitter. y Information: Bietet verschiedene Informationsdienste wie Nachrichten, Aktienkurse und Wetter. y Sonstiges: Beinhaltet verschiedene andere Dienste.

y Eigene Seite: Mit Eigene Seite erhalten Sie Informationen über bereits auf dem Fernsehgerät installierte Anwendungen. Dies sind z.B. Detailangaben, heruntergeladene Inhalte usw. Sie können die Anwendungen löschen oder sperren. y Hilfe: Wenn Sie Fragen zu Internet@TV haben, schauen Sie zuerst in diesem Abschnitt nach. You Tube Login B Miniaturansichten Sortieren nach R Zurück Samsung Apps NeuigkeitenVideoSportSpielLifestyleInformationSonstigesEigene SeiteHilfeEmpfohlenMeiste DownloadsNeueste Name YouTube TV store Test User002Kostenlos[Rechtliche Hinweise]Aufgrund der vielfältigen Möglichkeiten der Geräte mit dem Samsung Internet@TV-Inhaltsdienst sowie der Beschränkungen hinsichtlich der verfügbaren Inhalte, sind manche Funktionen, Anwendungen und Dienste möglicherweise auf manchen Geräten und in manchen Regionen nicht verfügbar. Für manche Features bei Internet@TV sind möglicherweise zusätzliche Peripheriegeräte erforderlich, oder es müssen Mitgliedschaften vereinbart werden, für die zusätzliche Gebühren anfallen. Wechseln Sie zu http://www.samsung.com, wenn Sie weitere Informationen zu bestimmten Geräten und zur Verfügbarkeit von Inhalten benötigen. Die Dienste und die Verfügbarkeit von Inhalten über Internet@TV können sich von Zeit zu Zeit unangekündigt ändern. [UC9000]BN68-02820J-ZG.indb 54 2010-05-24 오후 8:10:5455 Deutsch 04 Erweiterte Funktionen

¦ Informationen zu AllShare AllShare verbindet Ihr Fernsehgerät und Ihre Mobiltelefone und Ihre anderen zum Fernseher kompatiblen Geräte über ein Netzwerk mit Ihrem Fernsehgerät. Auf Ihrem Fernseher können Sie eingehende Aufrufe, SMS-Nachrichten und Zeitpläne anzeigen, die auf Ihren Mobiltelefonen gespeichert sind. Außerdem können Sie die auf Mobiltelefonen oder anderen Geräten (z.B. Ihrem PC) gespeicherten Medieninhalte wie Videos, Photos und Musik abspielen, indem Sie sie über das Netzwerk auf dem Fernseher steuern. Außerdem können Sie Ihr Fernsehgerät als Monitor für Ihr Mobiltelefon benutzen, wenn Sie eine Webseite anzeigen. ✎ Weitere Informationen erhalten Sie unter www.samsung.com, oder wenden Sie sich an ein Samsung-Callcenter. Auf dem Mobilgerät muss möglicherweise zusätzliche Software installiert werden. Weitere Informationen hierzu finden Sie im Benutzerhandbuch zum Gerät. ¦ Konfigurieren von AllShare

■ Meldung (Aus / Ein): Aktivieren oder Deaktivieren der Nachrichtenfunktion (für eingehende Aufrufe, SMS-Nachrichten und Zeitpläne auf Ihren Mobiltelefonen). ■ Medien (Aus / Ein): Aktivieren bzw. Deaktivieren der Medienfunktion. Wenn die Medienfunktion aktiviert ist, können Sie Videos, Fotos und Musik von einem Mobiltelefon oder einem anderen Gerät abspielen, das AllShare unterstützt. ■ ScreenShare (Aus / Ein): Aktivieren oder Deaktivieren der ScreenShare-Funktion, mit der Sie ein Mobiltelefon als Fernbedienung verwenden können. ■ TV-Name: Festlegen eines Namens für den Fernseher, damit Sie ihn im Mobilgerät einfach finden können. ✎ Wenn Sie Ben.-Eingabe wählen, können Sie den Namen des Fernsehers mit der Bildschirmtastatur eingeben. Meldung / Medien / ScreenShare Anzeigen einer Liste der Mobiltelefone oder angeschlossenen Geräte, mit denen Sie die Meldung, Medien oder ScreenShare-Funktion in Verbindung mit diesem Fernsehgerät verwenden können. ✎ Die Medien-Funktion steht in allen Mobilgeräten zur Verfügung, sofern diese AllShare unterstützen. ■ Erlaubt / Verboten: Hiermit lassen Sie das Mobiltelefon zu bzw. sperren es. ■ Entfernen: Hiermit entfernen Sie das Mobiltelefon aus der Liste. ✎ Mit dieser Funktion wird aber nur der Name des Mobilgeräts aus der Liste entfernt. Wenn das entfernte Mobilgerät wieder angeschaltet wird oder eine Verbindung zum Fernseher herstellen möchten, wird es möglicherweise wieder in der Liste angezeigt.Verwenden der Meldung-FunktionMit dieser Funktion können Sie die eingegangenen Anrufe, SMS-Nachrichten und Zeitpläne vom Mobiltelefon im Alarmfenster anzeigen, während Sie das Fernsehgerät verwenden. ✎ HINWEIS x Um dieses Alarmfenster nicht anzuzeigen, deaktivieren Aus Sie Meldung bei den Einstell. von AllShare. x Wenn OK gewählt wird oder wenn OK nach dreimaliger Anzeige der Nachricht nicht gewählt wird, wird die Nachricht gelöscht. Die Nachricht wird nicht vom Mobiltelefon gelöscht. x Das Alarmfenster kann angezeigt werden, während Sie Anwendungen wie Media Play usw. verwenden. Um den Inhalt der Nachricht zu sehen, schalten Sie in diesem Fall auf Fernsehmodus um. x Wenn eine Nachricht von einem unbekannten Mobiltelefon angezeigt wird, wählen Sie das Mobiltelefon im Nachrichtenmenü von AllShare und wählen Sie dann Verboten, um das Telefon zu sperren.NachrichtenansichtWenn eine neue SMS-Nachricht ankommt, während Sie fernsehen, wird das Alarmfenster geöffnet. Wenn Sie auf OK klicken, wird der Inhalt der Nachricht angezeigt. ✎ Sie können die Anzeigeeinstellungen für SMS-Nachrichten auf Ihren Mobiltelefonen konfigurieren. Anweisungen finden im Handbuch des Mobiltelefons. ✎ Manche Zeichen werden möglicherweise als Leerzeichen oder unlesbar angezeigt. AllShare™ 3/7

E Auswählen R Zurück e Beenden Einstell. R ZurückEinstell.MeldungMedienScreenShareMeldung : EinMedien : EinScreenShare : EinTV-Name : Heim-TV [UC9000]BN68-02820J-ZG.indb 55 2010-05-24 오후 8:10:5556 Deutsch Erweiterte Funktionen Alarm bei eingehendem AnrufWenn ein Anruf eingeht, während Sie fernsehen, wird das Alarmfenster geöffnet.KalenderalarmWährend Sie fernsehen, wird das Alarmsignalfenster geöffnet, um die registrierte Sendung anzuzeigen. ✎ Sie können die Anzeigeeinstellungen für die Zeitplaninhalte auf Ihren Mobiltelefonen konfigurieren. Anweisungen finden im Handbuch des Mobiltelefons. ✎ Manche Sonderzeichen werden möglicherweise als Leerzeichen oder unlesbar angezeigt.Verwenden der Medienfunktion Ein Alarmsignalfenster wird geöffnet und informiert den Benutzer, dass die vom Mobiltelefon gesendeten Medieninhalte (Videos, Fotos, Musik) auf dem Fernseher angezeigt werden. Der Inhalt wird automatisch 3 Sekunden nach dem Öffnen des Alarmfensters angezeigt. Wenn Sie bei geöffnetem Alarmfenster auf RETURN oder EXIT drücken, werden die Medieninhalte nicht wiedergegeben. ✎ HINWEIS x Beim ersten Verwenden der Medienfunktion wird ein Warnhinweis angezeigt. Drücken Sie die ENTER E

Zulassen, zu wählen. Danach können Sie die Medienfunktion auf diesem Gerät verwenden. x Um die Übertragung von Medieninhalten des Mobiltelefons zu deaktivieren, müssen Sie die Medien bei den Einstellungen für AllShare deaktivieren Aus. x Die Inhalte können je nach Auflösung und Format möglicherweise nicht auf Ihrem Fernseher angezeigt werden. x Die ENTER E und die Tasten ◄ / ► sind möglicherweise je nach Medieninhalt deaktiviert. x Sie können die Medienwiedergabe mit dem Mobiltelefon steuern. Weitere Informationen hierzu finden Sie im Benutzerhandbuch zum Mobiltelefon. x Wenn Sie Medieninhalte von Ihrem PC abspielen möchten, wählen Sie das PC-Symbol auf der Hauptanzeige von AllShare. Das Menü Media Play der Fernsehgeräts ändert sich automatisch. Weitere Informationen finden Sie unter „Media Play” (s. 39).Verwenden der ScreenShare-FunktionScreenshare zeigt die gleiche Website wie das Mobilgerät an. Mit Hilfe von ScreenShare können Sie die verschiedenen Inhalte von einem Mobiltelefon öffnen. Zum Beispiel zeigt die Abbildung auf der rechten Seite eine Zugriffsseite für den Inhalt von einem Mobiltelefon. Sie können die verschiedenen Dateien des Mobiltelefons und das Telefonbuch und den Kalender auf dem Fernseher anzeigen. Auch können Sie andere vom Telefonbuch aus anrufen oder eine SMS senden. ✎ HINWEIS x Im Samsung-Mobiltelefon muss ScreenShare installiert sein und die entsprechende Anwendung muss laufen; damit Sie die ScreenShare-Funktion verwenden können. x Welche Tasten auf Ihrer Fernbedienung verfügbar sind, richtet sich nach der jeweils angezeigten Seite. x Doc Viewer kann Dateien im Doc-Format lesen, sie können aber nicht bearbeitet werden. x Die Bildschirmanzeige ann sich je nach angeschlossenem Gerät unterscheiden.Verwenden eines Samsung-Telefons zur einfachen Steuerung des FernsehgerätsDamit Sie diese Funktion verwenden können, müssen Sie ein Mobiltelefon anschließen, das ScreenShare-Funktionen unterstützt. Wenn Sie das Fernsehgerät mit Ihrem Mobiltelefon bedienen, werden nur die Tasten POWER, Y , P <

> und MUTE unterstützt. ✎ Selbst wenn Sie eine Reglertaste (Kanal oder Lautstärke) des Mobiltelefons gedrückt halten, ändert sich der Wert jeweils nur um eine Einheit.Vrbiet.Zulassen“Unbekanntes Gerät 0” möchte die Mediendatei abspielen. Wenn Sie das Abspielen der Mediendatei auf Ihrem Gerät zulassen möchten, drücken Sie “Zulassen”, andernfalls drücken Sie “Vrbiet.”.Sie können die Einstellung dieser Funktion bei “AllShare Einstell.” ändern oder zurücksetzen.Warnung: Gerät an ein nicht sicheres oder unbekanntes Netzwerk angeschlossen ist, kann es vorkommen, das unerwünschte oder unangemessene Inhalte abgespielt werden.Wenn Sie bezüglich der Identität des Netzwerks und der Angemessenheit der Inhalte Zweifel haben, empfehlen wir dringend, dass Sie die Wiedergabeanfrage nicht “Zulassen”. E Auswählen Zurück My Mobile Contacts Calendar Doc Viewer [UC9000]BN68-02820J-ZG.indb 56 2010-05-24 오후 8:10:5657 Deutsch05 Weitere InformationenVerlegen der KabelAusführung für Wandhalterung(UE46C9000ZW, UE55C9000ZW, UE46C9080ZW, UE55C9080ZW) ✎ Ziehen Sie beim Ordnen der Kabel nicht zu fest daran. Auf diese Weise kann es zu Beschädigungen der Geräteanschlüsse kommen.Befestigen des Fernsehgeräts an der Wand Achtung: Das Fernsehgerät kann hinfallen, wenn Sie daran ziehen, es schieben oder darauf klettern. Stellen Sie insbesondere sicher, dass sich keine Kinder an das Gerät hängen oder es aus dem Gleichgewicht bringen. Anderenfalls könnte das Gerät umkippen und schwere Verletzungen oder den Tod verursachen. Beachten Sie alle Anweisungen der beigefügten Sicherheitshinweise. Noch mehr Stabilität und Sicherheit erreichen Sie, wenn Sie den Kippschutz installieren. Gehen Sie hierzu folgendermaßen vor. ¦ So verhindern Sie, dass das Fernsehgerät umkippt (UE46C9000ZW, UE55C9000ZW, UE46C9080ZW, UE55C9080ZW)1. Stecken Sie die Schrauben durch die Halterungen und befestigen Sie sie fest an der Wand. Vergewissern Sie sich, dass die Schrauben gut halten. ✎ Je nach Ausführung der Wand benötigen Sie zum Befestigen weiteres Material, wie z.B. einen Dübel. ✎ Da die benötigten Halterungen, Schrauben und das Band nicht zum Lieferumfang gehören, müssen Sie diese Teile gesondert erwerben.2. Entfernen Sie die Schrauben in der Mitte auf der Rückseite des Fernsehgeräts. Setzen Sie diese Schrauben in die Halterungen ein und befestigen Sie die Schrauben dann wieder am Fernsehgerät.3. Verbinden Sie die Halterungen an der Wand und die Halterung am Fernsehgerät mit einem festen Band miteinander und ziehen Sie das Band dann fest. ✎ HINWEIS x Stellen Sie das Fernsehgerät in der Nähe der Wand auf, damit es nicht nach hinten kippen kann. x Es ist noch sicherer, wenn die Halterungen an der Wand niedriger als die Halterungen am Fernsehgerät sind. x Lösen Sie das Band, ehe Sie den Fernsehapparat bewegen.4. Kontrollieren Sie, ob alle Anschlüsse weiterhin fest verbunden sind. Prüfen Sie regelmäßig die Verbindungen auf Zeichen von Ermüdung oder Versagen. Bei Zweifeln hinsichtlich der Sicherheit Ihrer Halterung wenden Sie sich an einen professionellen Installationsbetrieb. Weitere Informationen

[UC9000]BN68-02820J-ZG.indb 57 2010-05-24 오후 8:10:5758

Weitere Informationen

Bei Fragen zum Fernsehgerät schauen Sie zuerst in dieser Liste nach. Wenn keiner dieser Tipps zur Fehlerbehebung

weiterhilft, öffnen Sie die Website „www.samsung.com“ und klicken Sie dort auf „Support“ oder wenden Sie sich an das in der

Liste auf der letzten Seite angegebene Callcenter.

Problem Lösungen und Erklärungen Bildqualität Führen Sie zu allererst den Bildtest durch, um zu bestätigen, dass Ihr Fernsehgerät das Testbild korrekt anzeigt.

(Wechseln Sie zu MENU - Unterstützung - Eigendiagnose - Bildtest) (s. 29).

Wenn das Testbild richtig angezeigt wird, kann das schlechte Bild durch die Signalquelle oder das Signal verursacht sein. Das Fernsehbild ist nicht so gut wie im Geschäft.• Wenn Sie einen analogen Kabel-/Satellitenreceiver verwenden, ersetzen Sie diesen durch einen digitalen. Verwenden Sie HDMI- oder Komponentenkabel, um Bildqualität in HD (high definition) zu ermöglichen.• Kabel-/Satellitenanschluss: Probieren Sie HD-Sender aus der Kanalliste.• Antennenanschluss : Probieren Sie HD-Sender, nachdem Sie die Autoprogrammierung durchgeführt haben. ✎ Viele HD-Kanäle senden aufbereitete SD-Inhalte (Standard Definition).• Stellen Sie den Kabel-/Satellitenreceiver auf eine Bildauflösung von 1080i oder 720p ein.• Achten Sie darauf, dass Sie beim Fernsehen den Mindestabstand entsprechend der Größe des Fernsehers und der Auflösung des angezeigten Signals einhalten.Das Bild ist verzerrt: Macroblock-Fehler, Smallblock-Fehler, Punkte, Pixelfehler • Durch die Kompression der Videoinhalts kann es zu Bildverzerrungen kommen, insbesondere bei schnellen Bildern wie bei Sportsendungen und Actionfilmen. • Ein niedriger Signalpegel oder schlechte Qualität kann Bildverzerrungen verursachen. Das ist kein Problem des Fernsehgeräts. • Mobiltelefone, die in der Nähe (bis ca. 1 m) eines Fernsehgeräts betrieben werden, können bei Analog- und Digitalfernsehern Bildrauschen verursachen. Farbe ist falsch oder gfehlt. • Wenn Sie einen Komponentenanschluss verwenden, wergewissern Sie sich, ob die Komponentenkabel mit den richtigen Anschlüssen verbunden sind. Falsche oder lose Kontakte können Farbprobleme verursachen oder dazu führen, dass auf dem Bildschirm gar kein Bild angezeigt wird.Schlechte Farbwiedergabe oder Helligkeit. • Stellen Sie die Bild-Optionen im Fernsehmenü ein. (wechseln Sie zum Bild-Modus /Farbe / Helligkeit / Schärfe (s. 20)

• Stellen Sie im Fernsehmenü die Optionen für den Energiesparmod. ein. (Wechseln Sie zu MENU - Bild - Öko-Lösung - Energiesparmod.) (s. 20) • Versuchen Sie, die Grundstellung für das Bild wieder herzustellen, damit die Standardbildeinstellungen verwendet werden.

(Wechseln Sie zu MENU - Bild - Bild zurücksetzen) (s. 24).

Gepunktete Linie am Bildschirmrand. • Wenn die Bildgröße auf Bildschirmanp. eingestellt ist, ändern Sie dies in 16:9 (s. 21). • Ändern Sie die Kabel-/Satellitenauflösung. Das Bild ist schwarzweiß. • Wenn Sie einen AV-Composite-Eingang verwenden, schließen Sie das Videokabel (Gelb) an die grüne Buchse des Komponenteneingangs 1 am Fernsehgerät an.Beim Kanalwechsel friert das Bild ein bzw. ist verzerrt, oder die Bildanzeige erfolgt verzögert.• Bei Anschluss an einen Kabelreceiver versuchen Sie, den Kabelreceiver zurückzusetzen. Schließen Sie das Netzkabel wieder an und warten Sie, bis der Kabelreceiver neu startet. Dies kann bis zu 20 Minuten dauern.• Stellen Sie die Bildauflösung des Kabelreceivers auf 1080i oder 720p ein.Tonqualität Führen Sie zu allererst den Audiotest durch, um zu bestätigen, dass Ihr Fernsehgerät den Ton korrekt ausgibt.

(Wechseln Sie zu MENU - Unterstützung - Eigendiagnose - Audiotest) (s. 29).

Wenn der Ton richtig ausgegeben wird, kann das Tonproblem möglicherweise durch die Signalquelle oder das Signal verursacht sein. Kein Ton oder Ton zu leise bei maximaler Lautstärke.• Überprüfen Sie die Lautstärke des externen Geräts, das an Ihren Fernseher angeschlossen ist.Bild ist gut, aber kein Ton. • Stellen Sie die Option Lautsprecher auswählen im Tonmenü auf TV-Lautsprecher ein (s. 26).

• Wenn Sie ein externes Gerät verwenden, vergewissern Sie sich, dass die Audiokabel an die richtigen Audioeingänge am Fernsehgerät angeschlossen sind. • Wenn Sie ein externes Gerät verwenden, überprüfen Sie die Einstellungen für die Tonausgabe des Geräts (z.B. müssen Sie die

Toneinstellungen Ihres Kabelreceivers möglicherweise in HDMI ändern, wenn das Gerät über HDMI an Ihr Fernsehgerät angeschlossen ist). • Wenn Sie ein DVI/HDMI-Kabel verwenden, ist ein separates Audiokabel erforderlich.• Wenn Ihr Fernsehgerät über eine Kopfhörerbuchse verfügt, vergewissern Sie sich, dass nichts eingesteckt ist.Die Lautsprecher geben ein unerwünschtes Geräusch von sich. • Überprüfen Sie die Kabelverbindungen. Vergewissern Sie sich, dass kein Videokabel an einen Audioeingang angeschlossen ist.

• Überprüfen Sie die Signalstärke des Antennen-/Kabelanschlusses. Ein schwaches Signal kann Tonverzerrungen verursachen. Kein Bild, kein VideoDer Fernseher kann nicht eingeschaltet werden.• Vergewissern Sie sich, dass das Netzkabel sicher mit der Wandsteckdose und dem Fernsehgerät verbunden ist.• Vergewissern Sie sich, dass die Netzsteckdose Strom liefert. • Drücken Sie die POWER-Taste am Fernsehgerät, um zu prüfen, ob die Fernbedienung richtig funktioniert. Wenn das Fernsehgerät angeht, lesen Sie den Abschnitt „Die Fernbedienung funktioniert nicht“ weiter unten.Das Fernsehgerät schaltet sich automatisch aus.

• Stellen Sie im Menü Einstell. sicher, dass der Sleep-Timer deaktiviert Aus) ist (s. 27). • Wenn das Fernsehgerät an Ihren PC angeschlossen ist, überprüfen Sie die Energiespareinstellungen Ihres PCs.• Vergewissern Sie sich, dass das Netzkabel sicher mit der Wandsteckdose und dem Fernsehgerät verbunden ist.• Wenn Sie über Kabel oder Antenne fernsehen, schaltet sich das Fernsehgerät nach 10 – 15 Minuten ohne Signal aus. [UC9000]BN68-02820J-ZG.indb 58 2010-05-24 오후 8:10:5759

05 Weitere Informationen

Problem Lösungen und Erklärungen

Kein Bild/Video. • Überprüfen Sie die Kabelverbindungen. Unterbrechen Sie kurzzeitig alle Kabelverbindungen zwischen dem

Fernsehgerät und den externen Geräten.

• Stellen Sie den Videoausgang Ihres externen Geräts (Kabel-/Satellitenreceiver, DVD-/Blu-ray-Player) so ein,

dass er zur Verbindung mit dem Fernsehgerät passt. Zum Beispiel: Wenn der HDMI-Ausgang des externen

Geräts verwendet wird, schließen Sie es an den HDMI-Eingangs Ihres Fernsehers an.

• Stellen Sie sicher, dass die angeschlossenen Geräte angeschaltet sind.

• Vergewissern Sie sich, dass die richtige Signalquelle für den Fernseher eingestellt ist. Drücken Sie dazu die

Taste SOURCE auf der Fernbedienung des Fernsehers.

HF-Anschluss (Terrestrisch/Kabel)

Das Fernsehgerät empfängt nicht alle Kanäle. • Vergewissern Sie sich, dass das Antennenkabel korrekt angeschlossen ist.

• Probieren Sie es mit Plug & Play (Anfangseinstellung) um die verfügbaren Kanäle zur Kanalliste

hinzuzufügen. Wechseln Sie zu MENU - Einstell. - Plug & Play (Anfangseinstellung) und warten Sie, bis alle

verfügbaren Kanäle gespeichert sind (s. 11).

• Prüfen Sie, ob die Antenne korrekt angeordnet ist.

Das Bild ist verzerrt: Macroblock-Fehler,

Smallblock-Fehler, Punkte, Pixelfehler

• Durch die Kompression der Videoinhalts kann es zu Bildverzerrungen kommen, insbesondere bei schnellen

Bildern wie bei Sportsendungen und Actionfilmen.

• Ein schwaches Signal kann Bildverzerrungen verursachen. Das ist kein Problem des Fernsehgeräts.

Meldung „Nicht unterstützter Modus“ wird

• Stellen Sie die Ausgangsauflösung und Frequenz Ihres PCs so ein, dass sie zu den vom Fernsehgerät

unterstützten Auflösungen passen (s. 31).

Der PC wird immer in der Liste der

Signalquellen angezeigt, auch wenn keiner

• Das ist normal. Der PC wird immer in der Liste der Signalquellen angezeigt, auch wenn keiner

Bild ist gut, aber kein Ton. • Wenn Sie eine HDMI-Verbindung verwenden, prüfen Sie die Einstellungen des Audioausgangs für Ihren PC.

Netzwerkverbindung (je nach Modell)

Fehler der drahtlosen Netzwerkverbindung. • Es ist ein drahtloser USB-Dongle von Samsung erforderlich, um das Drahtlosnetzwerk zu verwenden.

• Vergewissern Sie sich, dass die Netzwerkverbindung auf Drahlos eingestellt ist (s. 34).

• Das Fernsehgerät muss an einen drahtlosen IP-Sharer (Router) angeschlossen sein.

Aufnahme / Timeshift

Das USB-Gerät wird nicht erkannt oder

Gerät formatieren, Geräteprüfung oder

Geräte-Leistungstest schlagen fehl.

• Schlagen Sie im Handbuch für das USB-Gerät nach um zu überprüfen, ob es für Aufnahmen geeignet ist.

• Wenn das USB-Gerät eine Sperre besitzt, stellen Sie sicher, dass sie deaktiviert ist.

• Vergewissern Sie sich, dass das USB-Gerät formatiert werden kann, wenn es an den Computer

angeschlossen ist. Verbinden Sie das USB-Gerät mit dem Fernseher und formatieren Sie es. (Formatierung

kann von Zeit zu Zeit fehlschlagen.)

• Wenn ein Geräte-Leistungstest oder das Formatieren fehlgeschlagen sind, gibt es entweder ein Problem

mit der USB-Hardware oder die USB-Hardware ist nicht leistungsfähig genug (zu langsam).

Ich werde aufgefordert, ein USB-Gerät zu

formatieren, das bisher gut funktioniert hat.

• Wenn das USB-Gerät eine Sperre besitzt, stellen Sie sicher, dass sie deaktiviert ist.

• Stellen Sie das USB-Gerät mit der Wiederherstellungsfunktion unter Geräteprüfung wieder her.

Die Aufnahmefunktion funktioniert nicht. • Kontrollieren Sie, ob ein USB-Gerät angeschlossen ist.

• Überprüfen Sie, ob es sich bei dem Kanal um einen zur Aufnahme geeigneten Digitalkanal handelt.

• Wenn das Signal schwach ist oder gar nicht vorhanden, wird die Aufnahmefunktion automatisch beendet.

• Das Fernsehgerät nimmt nicht auf, wenn auf dem USB-Gerät kein Speicher mehr frei ist.

Timeshift-Modus funktioniert nicht. • Kontrollieren Sie, ob ein USB-Gerät angeschlossen ist.

• Radiokanäle und analoge Übertragungen werden nicht unterstützt.

• Kanäle mit Datensendungen werden nicht unterstützt.

• Wenn das Signal schwach ist oder gar nicht vorhanden, wird die Timeshift-Modus-Funktion automatisch beendet.

• Die Timeshift-Modus-Funktion ist nicht verfügbar, wenn auf dem USB-Gerät kein Speicher mehr frei ist.

Mit einer Meldung wird angezeigt, dass der

Leistungstest nicht bestanden wurde, und die

Funktionen für Aufnahmen sowie

Timeshift-Modus sind nicht verfügbar.

• Solche Probleme können auftreten, wenn Sie ein USB-Gerät mit geringer Kapazität verwenden, das keine

Aufnahmen ermöglicht.

[UC9000]BN68-02820J-ZG.indb 59 2010-05-24 오후 8:10:5860

Weitere Informationen

Problem Lösungen und Erklärungen

Eine geplante Aufnahme ist fehlgeschlagen.

• Bei bestimmten Vorgängen, wie Formatierung, Leistungstest, Fehlerprüfung oder Löschen, bei denen auf das Dateisystem

eines USB-Geräts zugegriffen wird, werden geplante Aufnahmen deaktiviert.

• Wenn kein USB-Gerät angeschlossen ist, nimmt das Fernsehgerät auch dann nicht auf, selbst wenn Aufnahmezeit erreicht ist.

• Das Fernsehgerät nimmt nicht auf, wenn auf dem USB-Gerät kein Speicher mehr frei ist. Überprüfen Sie, ob dies der Fall ist.

• Wenn Sie einen Kanal aufnehmen, der mit einer Sicherungsstufe versehen ist, wird das Fenster zu Eingabe der PIN angezeigt,

sobald Sie versuchen, diese Aufnahme wiederzugeben.

Mehrere Aufnahmegeräte sind

angeschlossen, aber das Fernsehgerät

beendet die Aufnahme.

• Wenn mehrere Aufnahmegeräte angeschlossen sind und das eingestellte Standardaufnahmegerät

hat keinen freien Speicher mehr, wird die Aufnahmefunktion abgebrochen. Wiederholen Sie

den Aufnahmeversuch. Das Gerät mit dem meisten freien Speicher wird automatisch als

Standardaufnahmegerät eingestellt und der Fernseher beginnt die Aufnahme.

Das Bild wird nicht als Vollbild angezeigt.

• Bei HD-Kanälen werden auf beiden Seiten schwarze Balken angezeigt, wenn Sie aufbereitete SD-Inhalte (4:3) wiedergeben.

• Bei Filmen mit einem anderen Seitenverhältnis als am Fernsehgerät eingestellt werden oben und unten schwarze Balken angezeigt.

• Stellen Sie die Bildgröße an Ihrem externen Gerät oder am Fernseher auf Vollbild ein.

Die Fernbedienung funktioniert nicht. • Ersetzen Sie die Batterien der Fernbedienung, und achten Sie dabei auf die richtige Polung (+/-).

• Reinigen Sie das Sendefeld der Fernbedienung.

• Zeigen Sie mit der Fernbedienung aus 1,5 bis 2 m Enternung direkt auf das Fernsehgerät.

Die Fernbedienung des Kabel-/Satellitenreceivers

schaltet das Fernsehgerät nicht ein/aus oder

regelt auch nicht die Lautstärke.

• Programmieren Sie die Fernbedienung des Kabel-/Satellitenreceivers so, dass sie das Fernsehgerät

anspricht. Den Code für SAMSUNG TV finden Sie in der Bedienungsanleitung für Ihren Kabel-/

Meldung „Nicht unterstützter Modus“ wird

• Überprüfen Sie die unterstützte Auflösung des Fernsehgeräts und stellen Sie die Ausgangsauflösung des

externen Geräts dementsprechend ein. Weitere Informationen erhalten Sie auf Seite 31 dieses Handbuchs.

Kunststoffgerucht tritt aus dem Fernsehgerät aus.

• Dieser Geruch ist normal und verschwindet im Lauf der Zeit.

Die Option Signalinformation steht für das Fernsehgerät

im Menü Eigendiagnose nicht zur Verfügung.

• Diese Funktion ist nur bei digitalen Kanälen mit Antennenanschluss (HF/Koax) verfügbar (s. 29).

Das Fernsehgerät ist seitlich geneigt. • Lösen Sie den Sockel des Standfußes vom Fernsehgerät und wiederholen Sie die Montage.

Das Kanalmenü wird grau angezeigt. (nicht verfügbar)

• Das Menü Kanal ist nur dann verfübgar, wenn eine TV-Signalquelle ausgewählt wurde.

Ihre Einstellungen gehen nach 30 Minuten

oder bei jedem Abschalten des Fernsehers

• Wenn das Fernsehgerät im Modus Shop-Demo läuft, werden die Ton- und Bildeinstellungen alle 30

Minuten zurückgesetzt. Wechseln Sie mit dem Plug & Play-Prozess (Anfangseinstellung) vom Modus

Shop-Demo zu Privatgebrauch. Drücken Sie diese Taste SOURCE, um den TV-Modus auszuwählen.

Wechseln Sie dann zu MENU → Einstell. → Plug & Play (erstmals einrichten) → ENTER E

Vorübergehender Ausfall von Bild oder Ton. • Überprüfen und korrigieren Sie ggf. die Kabelverbindungen.

• Der Ausfall von Ton oder Bild kann durch Einsatz übermäßig starrer oder dicker Kabel verursacht werden.

Vergewissern Sie sich, dass die Kabel für langfristigen Gebrauch flexibel genug sind. Bei Wandmontage

empfehlen wir, Kabel mit 90 Grad-Steckern zu verwenden.

Sie sehen kleine Partikel, wenn Sie den

Rahmen um den Bildschirm herum genau

• Dies ist Teil des Produktdesigns und kein Defekt.

Die Meldung „Verschlüsseltes Signal“

oder „Kein Signal/Schwaches Signal“ wird

• Wenn Sie ein CAM (mit „CI“ oder „CI+“-Karte) verwenden, überprüfen Sie, ob es richtig in den CI-Steckplatz

(Common Interface) eingesetzt wurde.

• Wenn das Problem fortbesteht, ziehen Sie das CAM aus dem Fernseher heraus und setzen Sie es erneut ein.

Sie haben das Fernsehgerät vor 45 Minuten

ausgeschaltet, es schaltet sich aber von

• Dies ist normal. Das Fernsehgerät aktiviert die OTA-Funktion (Over The Aerial) Funktion selbst, um die

Firmware für die Aktualisierung beim Fernsehen herunterzuladen.

Es gibt wiederholte Bild-/Tonprobleme. • Überprüfen und ändern Sie Signal/Signalquelle.

Es kann eine Reaktion zwischen dem

Gummipolster des Sockels und der

Oberfläche mancher Möbel geben.

• Um dies zu verhindern, bringen Sie Filzblöcke an jeder Fläche des Fernsehers an, die in direkten Kontakt

Der TFT-LED-Bildschirm enthält Unterpixel. Hierfür ist eine ausgefeilte Fertigungstechnologie erforderlich ist. Allerdings

können ein paar zu helle oder zu dunkle Pixel auf der Bildfläche zu sehen sein. Diese Pixelfehler haben keinen Einfluss

auf die Geräteleistung.

[UC9000]BN68-02820J-ZG.indb 60 2010-05-24 오후 8:10:5961

05 Weitere Informationen

Mitgelieferter WLAN-Adapter

• Konform zu IEEE 802.11a/b/g und 802.11n Draft 2.0

• Unterstützung für USB 2.0

• Kompaktes und leichtes Design im Taschenformat

• Unterstütztes Modell: Der WLAN-Adapter funktioniert nur in Verbindung mit dem Fernsehgerät, mit dem er geliefert wurde.

• Lassen Sie niemals zu, dass Kinder das Gerät verschlucken oder mit der Verpackungsfolie spielen. Halten Sie das Gerät und die Verpackungsfolien von

• Achten Sie darauf, dass das Gerät nicht mit Wasser oder anderen Flüssigkeiten in Berührung kommt. Es könnte dadurch beschädigt werden.

• Setzen Sie das Gerät keiner direkten Sonneneinstrahlung aus und halten Sie Abstand zu offenem Feuer oder Wärmequellen (z.B. Heizung). Anderenfalls kann

die Lebensdauer des Geräts verkürzt oder ein Brand verursacht werden.

• Wenn das Gerät aufgrund eines innerhalb der Garantiezeit unter normalen Betriebsbedingungen auftretenden Defektes nicht ordnungsgemäß arbeitet, setzen

Sie sich mit dem Händler in Verbindung, bei dem Sie es erworben haben.

Standard IEEE 802,11 a/b/g/n ( n : Draft 2,0)

Hostschnittstelle USB 2,0

Frequenzbereich 2,412 – 2,4835 GHz

Sicherheit 64/128 Bit WEP, WPA /WPA2, 802,1x, WPS Ausgangsleistung 802,11a: 11 dBm bei 54 Mb/s

802,11b: 17 dBm bei 11, 5,5, 2 und 1 Mb/s

802,11g: 11 dBm bei 54 Mb/s

802,11n (2,4GHz): 14 dBm (20 MHz) / 12 dBm (40 MHz)

802,11n (5 GHz): 11 dBm (20 MHz) / 9 dBm (40 MHz)

Datenrate 802,11a/g: 54, 48, 36, 24, 18, 12, 9 und 6 Mb/s

802,11b: 11, 5,5, 2 und 1 Mb/s

802,11b: bis zu 300 Mb/s (40MHz / Raumstreams: 2)

Empfindlichkeit 802,11a: -68 dBm bei 54 Mb/s

802,11b: -84 dBm bei 11 Mb/s

802,11g: -68 dBm bei 54 Mb/s

802,11b: -68 dBm (20 MHz) / -65 dBm (40 MHz)

Stromverbrauch Senden: 500 mA bei Dauersendebetrieb (2 Sendesysteme an)

Empfangen: 300 mA bei Dauerempfang (2 Empfangssysteme an)

Abmessungen (L X B X T) 84 X 26,6 X 16 mm

Nicht empfohlen Nicht empfohlen

• Netzwerkbedingungen und Umgebungseinflüsse (einschließlich unter anderem Netzwerkverkehr, Gebäudematerial und Bauweise) können die tatsächliche

Übertragungsgeschwindigkeit reduzieren.

• Die Umgebungsbedingungen beeinflussen die Funkreichweite.

• Für drahtloses Videostreaming werden Videoclips mit Bitraten unterhalb von 20 Mb/s emfpfohlen.

[UC9000]BN68-02820J-ZG.indb 61 2010-05-24 오후 8:10:5962

Weitere Informationen

TheaterSound, SRS and the symbol are trademarks of SRS Labs, Inc.

TheaterSound technology is incorporated under licence from SRS Labs, Inc.

Hergestellt unter Lizenz der Dolby Laboratories: Dolby sowie das Doppel-D-Symbol sind

Warenzeichen der Dolby Laboratories.

Manufactured under licence under U.S. Patent #’s: 5,451,942; 5,956,674; 5,974,380; 5,978,762;

7,460,688; 7,519,274

GUIDE Plus+-Warenzeichen / Lizenz / Patenthinweis

GUIDE Plus+ ist (1) eine Marke oder registrierte Marke von, wird (2) hergestellt unter Lizenz von und

unterliegt (3) verschiedenen internationalen Patenten und Patentanträgen, die entweder Eigentum

von Gemstar-TV Guide International, Inc. und/oder der mit ihr verbundenen Tochterunternehmen

sind oder an sie lizenziert wurden.

Rechtlicher Hinweise zu GUIDE Plus+

GEMSTAR-TV GUIDE INTERNATIONAL, INC. UND/ODER DIE MIT IHR VERBUNDENEN TOCHTERUNTERNEHMEN HAFTEN IN KEINER WEISE FÜR DIE RICHTIGKEIT DER MIT DEM GUIDE PLUS+-SYSTEM ZUR VERFÜGUNG GESTELLTEN PROGRAMMINFORMATIONEN. KEINSFALLS HAFTEN GEMSTAR-TV GUIDE INTERNATIONAL, INC.

UND/ODER DIE MIT IHR VERBUNDENEN TOCHTERUNTERNEHMEN FINANZIELL FÜR ENTGANGENE GEWINNE,

UMSATZAUSFÄLLE SOWIE DIREKTE, INDIREKT, BESONDERE ODER FOLGESCHÄDEN IN VERBINDUNG MIT DER BEREITSTELLUNG ODER VERWENDUNG VON INFORMATIONEN, AUSRÜSTUNGEN ODER DIENSTLEISTUNGEN IM ZUSAMMENHANG MIT DEM GUIDE PLUS+-SYSTEM.

Hinweis zur Open Source-Lizenz

Bei Verwendung einer Open Source-Software, können die Open Source-Lizenzen über das Gerätemenü bezogen werden.

Der Open Source-Lizenzhinweis ist in englischer Sprache gehalten.

[UC9000]BN68-02820J-ZG.indb 62 2010-05-24 오후 8:11:0063

05 Weitere Informationen

Umgebungsbedingungen

Luftfeuchtigkeit (bei Betrieb)

Luftfeuchtigkeit (Lagerung)

10° C bis 40° C (50°F bis 104°F)

10% bis 80%, nicht kondensierend

-20° C bis 45° C (-4°F bis 113°F)

5% bis 95%, nicht kondensierend

Analog: B/G, D/K, L, I (je nach eingestelltem Land)

PC-Eingang (nur HDMI IN1)

Änderungen der technischen Daten und des Geräte-Designs vorbehalten.

Die technischen Daten zur benötigten Netzspannung zum Energieverbrauch finden Sie auf dem Etikett am Produkt.

[UC9000]BN68-02820J-ZG.indb 63 2010-05-24 오후 8:11:0064

Weitere Informationen

Anschließen an ein Audiogerät 14

Anschließen an einen PC 31

Autom. Einstellung 25

Bearbeiten von Kanälen 18

Eingang einrichten 33

Elektronischer Programmführer 16

EPG (elektronischen Programmführers)

Ext. Lautsprecher 26

L Lautsprecherauswahl 26

Netzwerkverbindung 32

T Technische Daten 63

Verwenden der Kanalansicht 16

Verwenden der Programmieransicht 16

Verwenden von Favoriten 17

Wiederholungsmodus 47
