BEDIENUNGSANLEITUNG UE65F8000SL SAMSUNG

[UF8000-XN_ZF]BN68-04794C-06L04.indb 25 2013-10-29  10:16:14Deutsch - 2

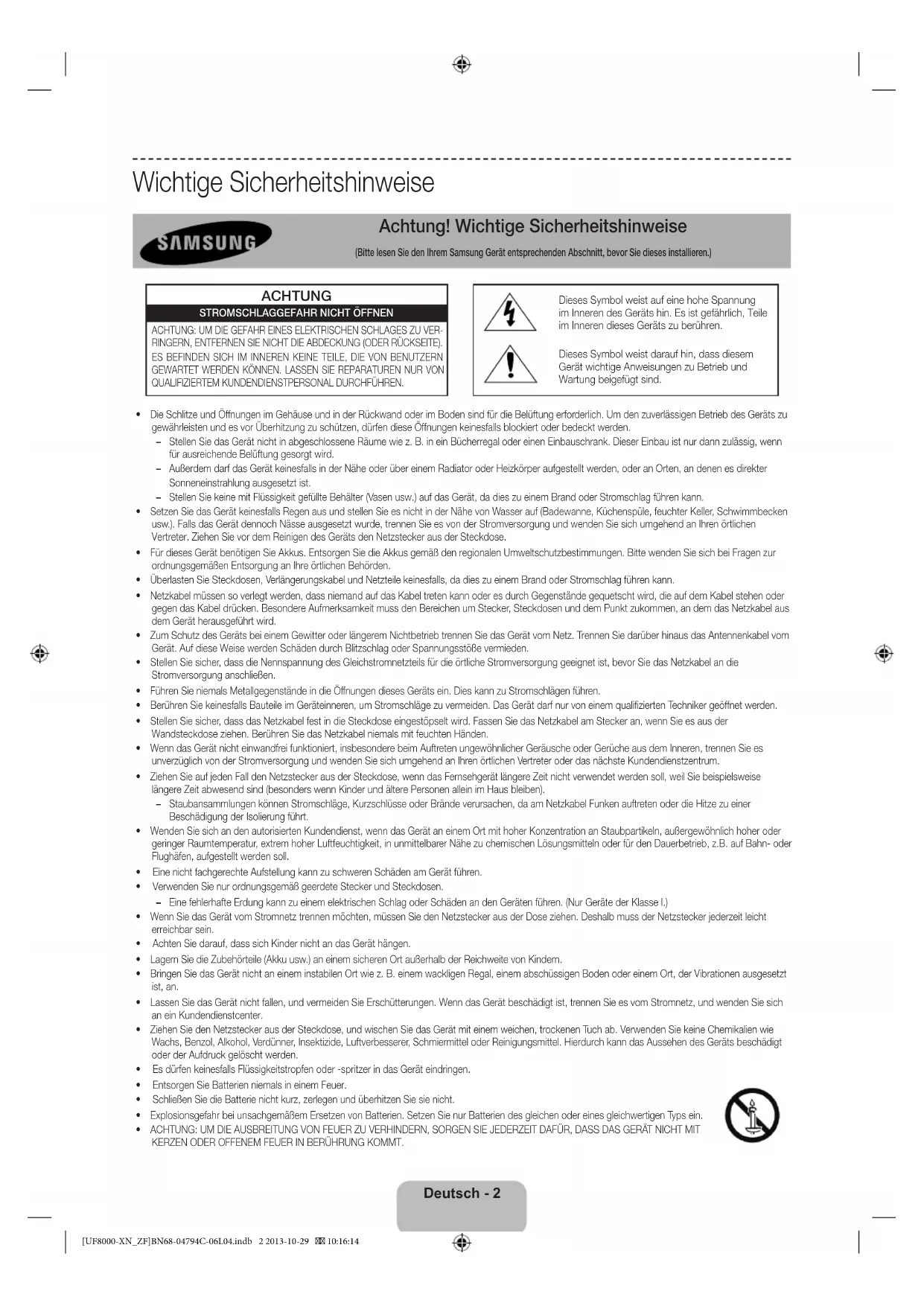

Wichtige Sicherheitshinweise

Achtung! Wichtige Sicherheitshinweise

(Bitte lesen Sie den Ihrem Samsung Gerät entsprechenden Abschnitt, bevor Sie dieses installieren.)

ACHTUNG ACHTUNG: UM DIE GEFAHR EINES ELEKTRISCHEN SCHLAGES ZU VER-

RINGERN, ENTFERNEN SIE NICHT DIE ABDECKUNG (ODER RÜCKSEITE).

ES BEFINDEN SICH IM INNEREN KEINE TEILE, DIE VON BENUTZERN GEWARTET WERDEN KÖNNEN. LASSEN SIE REPARATUREN NUR VON QUALIFIZIERTEM KUNDENDIENSTPERSONAL DURCHFÜHREN.

STROMSCHLAGGEFAHR NICHT ÖFFNEN Dieses Symbol weist auf eine hohe Spannung

im Inneren des Geräts hin. Es ist gefährlich, Teile

im Inneren dieses Geräts zu berühren.

Dieses Symbol weist darauf hin, dass diesem

Gerät wichtige Anweisungen zu Betrieb und

Wartung beigefügt sind.

• Die Schlitze und Öffnungen im Gehäuse und in der Rückwand oder im Boden sind für die Belüftung erforderlich. Um den zuverlässigen Betrieb des Geräts zu

gewährleisten und es vor Überhitzung zu schützen, dürfen diese Öffnungen keinesfalls blockiert oder bedeckt werden.

− Stellen Sie das Gerät nicht in abgeschlossene Räume wie z.B. in ein Bücherregal oder einen Einbauschrank. Dieser Einbau ist nur dann zulässig, wenn

für ausreichende Belüftung gesorgt wird.

− Außerdem darf das Gerät keinesfalls in der Nähe oder über einem Radiator oder Heizkörper aufgestellt werden, oder an Orten, an denen es direkter

Sonneneinstrahlung ausgesetzt ist.

− Stellen Sie keine mit Flüssigkeit gefüllte Behälter (Vasen usw.) auf das Gerät, da dies zu einem Brand oder Stromschlag führen kann.

• Setzen Sie das Gerät keinesfalls Regen aus und stellen Sie es nicht in der Nähe von Wasser auf (Badewanne, Küchenspüle, feuchter Keller, Schwimmbecken

usw.). Falls das Gerät dennoch Nässe ausgesetzt wurde, trennen Sie es von der Stromversorgung und wenden Sie sich umgehend an Ihren örtlichen

Vertreter. Ziehen Sie vor dem Reinigen des Geräts den Netzstecker aus der Steckdose.

• Für dieses Gerät benötigen Sie Akkus. Entsorgen Sie die Akkus gemäß den regionalen Umweltschutzbestimmungen. Bitte wenden Sie sich bei Fragen zur

ordnungsgemäßen Entsorgung an Ihre örtlichen Behörden.

• Überlasten Sie Steckdosen, Verlängerungskabel und Netzteile keinesfalls, da dies zu einem Brand oder Stromschlag führen kann.

• Netzkabel müssen so verlegt werden, dass niemand auf das Kabel treten kann oder es durch Gegenstände gequetscht wird, die auf dem Kabel stehen oder

gegen das Kabel drücken. Besondere Aufmerksamkeit muss den Bereichen um Stecker, Steckdosen und dem Punkt zukommen, an dem das Netzkabel aus

dem Gerät herausgeführt wird.

• Zum Schutz des Geräts bei einem Gewitter oder längerem Nichtbetrieb trennen Sie das Gerät vom Netz. Trennen Sie darüber hinaus das Antennenkabel vom

Gerät. Auf diese Weise werden Schäden durch Blitzschlag oder Spannungsstöße vermieden.

• Stellen Sie sicher, dass die Nennspannung des Gleichstromnetzteils für die örtliche Stromversorgung geeignet ist, bevor Sie das Netzkabel an die

Stromversorgung anschließen.

• Führen Sie niemals Metallgegenstände in die Öffnungen dieses Geräts ein. Dies kann zu Stromschlägen führen.

• Berühren Sie keinesfalls Bauteile im Geräteinneren, um Stromschläge zu vermeiden. Das Gerät darf nur von einem qualifizierten Techniker geöffnet werden.

• Stellen Sie sicher, dass das Netzkabel fest in die Steckdose eingestöpselt wird. Fassen Sie das Netzkabel am Stecker an, wenn Sie es aus der

Wandsteckdose ziehen. Berühren Sie das Netzkabel niemals mit feuchten Händen.

• Wenn das Gerät nicht einwandfrei funktioniert, insbesondere beim Auftreten ungewöhnlicher Geräusche oder Gerüche aus dem Inneren, trennen Sie es

unverzüglich von der Stromversorgung und wenden Sie sich umgehend an Ihren örtlichen Vertreter oder das nächste Kundendienstzentrum.

• Ziehen Sie auf jeden Fall den Netzstecker aus der Steckdose, wenn das Fernsehgerät längere Zeit nicht verwendet werden soll, weil Sie beispielsweise

längere Zeit abwesend sind (besonders wenn Kinder und ältere Personen allein im Haus bleiben).

− Staubansammlungen können Stromschläge, Kurzschlüsse oder Brände verursachen, da am Netzkabel Funken auftreten oder die Hitze zu einer

Beschädigung der Isolierung führt.

• Wenden Sie sich an den autorisierten Kundendienst, wenn das Gerät an einem Ort mit hoher Konzentration an Staubpartikeln, außergewöhnlich hoher oder

geringer Raumtemperatur, extrem hoher Luftfeuchtigkeit, in unmittelbarer Nähe zu chemischen Lösungsmitteln oder für den Dauerbetrieb, z.B. auf Bahn- oder

Flughäfen, aufgestellt werden soll.

• Eine nicht fachgerechte Aufstellung kann zu schweren Schäden am Gerät führen.

• Verwenden Sie nur ordnungsgemäß geerdete Stecker und Steckdosen.

− Eine fehlerhafte Erdung kann zu einem elektrischen Schlag oder Schäden an den Geräten führen. (Nur Geräte der Klasse I.)

• Wenn Sie das Gerät vom Stromnetz trennen möchten, müssen Sie den Netzstecker aus der Dose ziehen. Deshalb muss der Netzstecker jederzeit leicht

• Achten Sie darauf, dass sich Kinder nicht an das Gerät hängen.

• Lagern Sie die Zubehörteile (Akku usw.) an einem sicheren Ort außerhalb der Reichweite von Kindern.

• Bringen Sie das Gerät nicht an einem instabilen Ort wie z.B. einem wackligen Regal, einem abschüssigen Boden oder einem Ort, der Vibrationen ausgesetzt

• Lassen Sie das Gerät nicht fallen, und vermeiden Sie Erschütterungen. Wenn das Gerät beschädigt ist, trennen Sie es vom Stromnetz, und wenden Sie sich

an ein Kundendienstcenter.

• Ziehen Sie den Netzstecker aus der Steckdose, und wischen Sie das Gerät mit einem weichen, trockenen Tuch ab. Verwenden Sie keine Chemikalien wie

Wachs, Benzol, Alkohol, Verdünner, Insektizide, Luftverbesserer, Schmiermittel oder Reinigungsmittel. Hierdurch kann das Aussehen des Geräts beschädigt

oder der Aufdruck gelöscht werden.

• Es dürfen keinesfalls Flüssigkeitstropfen oder-spritzer in das Gerät eindringen.

• Entsorgen Sie Batterien niemals in einem Feuer.

• Schließen Sie die Batterie nicht kurz, zerlegen und überhitzen Sie sie nicht.

• Explosionsgefahr bei unsachgemäßem Ersetzen von Batterien. Setzen Sie nur Batterien des gleichen oder eines gleichwertigen Typs ein.

• ACHTUNG: UM DIE AUSBREITUNG VON FEUER ZU VERHINDERN, SORGEN SIE JEDERZEIT DAFÜR, DASS DAS GERÄT NICHT MIT KERZEN ODER OFFENEM FEUER IN BERÜHRUNG KOMMT.

[UF8000-XN_ZF]BN68-04794C-06L04.indb 2 2013-10-29  10:16:14Deutsch - 3

Die Abbildungen und Illustrationen in diesem Handbuch dienen nur zur Information und können vom tatsächlichen

Aussehen des Geräts abweichen. Änderungen an Ausführung und technischen Daten vorbehalten.

Einige GUS-Sprachen (Russisch, Ukrainisch, Kasachisch) stehen für dieses Produkt nicht zur Verfügung, da das Gerät für

Kunden in der EU hergestellt wurde.

Funktionen Ihres neuen Fernsehgeräts

• 3D: Mit dieser neuen Funktion können Sie Inhalte räumlich anzeigen.

Dieser Fernseher verfügt über Smart Hub, ein Unterhaltungs- und Familienzentrum für viele verschiedene

Anwendungsgebiete. Mit Smart Hub können die Benutzer im Internet surfen, Anwendungen herunterladen und

über soziale Netzwerke mit Familie und Freunden in Kontakt bleiben. Darüber hinaus können Sie Fotos, Videos,

Musik und Dateien von einem externen Speichermedium genießen.

Drücken Sie , um Smart Hub zu starten. Wählen Sie mit den Symbolen im oberen Bereich des Bildschirms

Meine sozialen Netzwerke: Schauen Sie sich die neuesten YouTube-Videos und die auf Facebook und Twitter

geposteten Videos Ihrer Freunde an.

Auch können Sie Videotelefonate mit Ihren Freunden führen, sofern Sie die TV-

Kamera angeschlossen haben.

Meine TV - Apps: Hiermit laden Sie Anwendungen, wie z.B. einen Web Browser, herunter und installieren sie auf

Meine TV-Programme: Hier sehen Sie eine Liste der Sendungen, die zurzeit oder später ausgestrahlt werden. (je

Meine Filme & Serien: Sie können Filme und Serien ohne separates externes Gerät erwerben und ansehen. (je

Meine Fotos, Videos & Musik: Wiedergabe und Anzeige von Fotos, Videos und Musikdateien von einem

externen Speichergerät.

• Anynet+ (HDMI-CEC): Mit dieser Funktion können Sie alle angeschlossenen Samsung-Geräte, die Anynet+ unterstützen,

mit der Fernbedienung für Ihr Samsung-Fernsehgerät bedienen.

• e-Manual: Ihr Fernsehgerät verfügt über eine eingebaute, detaillierte elektronische Bedienungsanleitung. (Seite 13)

• SMART-Interaktion: Mit Hilfe dieser Funktion können Sie durch Sprache oder Gesten auf Menüoptionen und Funktionen

zugreifen und diese ausführen oder bearbeiten.

• Gerätemanager: Bedienen Sie die TV-Funktionen mit einer Tastatur und einer Maus, die Sie über USB oder Bluetooth

• MHL & Bildschirmspiegelung: Mit Hilfe einer drahtlosen oder kabelgebundenen Verbindung können Sie die Bildschirme

Ihrer Mobilgeräte auf dem großen Fernsehbildschirm anzeigen.

Ordnungsgemäße Entsorgung dieses Geräts (Elektro- & Elektronik-Altgeräte)

(Anwendbar in Ländern mit Systemen zur getrennten Sammlung von Wertstoffen).

Diese Kennzeichnung auf dem Gerät, dem Zubehör oder der Dokumentation bedeutet, dass das Gerät sowie das elektronische

Zubehör (z.B. Ladegerät, Headset, USB-Kabel) am Ende ihrer Lebensdauer nicht im normalen Hausmüll entsorgt werden

dürfen. Entsorgen Sie diese Geräte bitte getrennt von anderen Abfällen, um der Umwelt bzw. der menschlichen Gesundheit nicht

durch unkontrollierte Müllbeseitigung zu schaden. Recyceln Sie das Gerät, um die nachhaltige Wiederverwertung von stofflichen

Ressourcen zu fördern.

Private Nutzer sollten den Händler, bei dem das Produkt gekauft wurde, oder die zuständigen Behörden kontaktieren, um in

Erfahrung zu bringen, wie sie das Gerät auf umweltfreundliche Weise recyceln können.

Gewerbliche Nutzer wenden sich an ihren Lieferanten und überprüfen die Konditionen Ihres Kaufvertrags. Dieses Gerät und seine

elektronischen Zubehörteile dürfen nicht zusammen mit anderem Gewerbemüll entsorgt werden.

Ordnungsgemäße Entsorgung der Batterien dieses Produkts

(Anwendbar in Ländern mit Systemen zur getrennten Sammlung von Wertstoffen).

Diese Kennzeichnung auf der Batterie, dem Handbuch oder der Verpackung bedeutet, dass die Batterie am Ende ihrer Lebensdauer

nicht im normalen Hausmüll entsorgt werden darf. Wenn die Batterie mit den chemischen Symbolen Hg, Cd oder Pb gekennzeichnet

ist, liegt der Quecksilber-, Cadmium- oder Blei-Gehalt der Batterie uber den in der EG-Richtlinie 2006/66 festgelegten

Referenzwerten. Wenn Batterien nicht ordnungsgemaß entsorgt werden, konnen sie der menschlichen Gesundheit bzw. der Umwelt

Zum Schutz der natürlichen Ressourcen und zur Förderung der Wiederverwertung von Materialien trennen Sie die Batterien von

anderem Müll und führen Sie sie Ihrem örtlichen Recyclingsystem zu.

[UF8000-XN_ZF]BN68-04794C-06L04.indb 3 2013-10-29  10:16:14Deutsch - 4

Vergewissern Sie sich, dass im Lieferumfang des Fernsehgeräts folgende Komponenten enthalten sind. Falls

irgendwelche Teile fehlen sollten, setzen Sie sich bitte mit Ihrem Händler in Verbindung.

Farbe und Form der Teile können sich je nach Modell unterscheiden.

Kabel, die nicht zum Paketinhalt gehören, können gesondert erworben werden.

Achten Sie darauf, dass Sie beim Auspacken keine Zubehörteile übersehen, die durch Verpackungsmaterialien verdeckt

ACHTUNG: STELLEN SIE DEN VERBINDUNG DAUERHAFT HER, DAMIT SIE NICHT VERSEHENTLICH GETRENNT WERDEN KANN

• Smart Touch Control & 2 Batterien (Typ AAA) • Netzkabel

• Fernbedienung & 2 Batterien (Typ AAA) • Samsung 3D-Aktivbrille

• Benutzerhandbuch • Garantiekarte (nicht überall verfügbar)

• Vorschriftenhandbuch

Scart-Adapter IR-Verlängerungskabel AV-Adapter Komponentenadapter CI-Kartenadapter

TV-Halterungsbausatz Kabelhalterung

• Verwaltungskosten werden abgerechnet, wenn:

− (a) auf Ihren Wunsch ein Ingenieur zu Ihnen geschickt wird, und es liegt kein Defekt des Geräts vor

(d.h. wenn Sie dieses Benutzerhandbuch nicht gelesen haben)

− (b) Sie das Gerät in eine Reparaturwerkstatt bringen, und es liegt kein Defekt des Geräts vor

(d.h. wenn Sie dieses Benutzerhandbuch nicht gelesen haben).

• Der abgerechnete Betrag wird Ihnen mitgeteilt, ehe irgendwelche Arbeiten oder Kundenbesuche ausgeführt werden.

Warnung: Bei unsachgemäßer

Bildschirme durch direkten

Druck beschädigt werden. Wir

empfehlen, das Fernsehgerät

beim Hochheben am Rahmen

anzufassen (siehe Abbildung). Berühren Sie diesen Bildschirm nicht! Drahtlose Tastatur (separat erhältlich) [UF8000-XN_ZF]BN68-04794C-06L04.indb 4 2013-10-29  10:16:16Deutsch - 5

Verwenden der Smart Touch Control Touchpad• Sie können die Markierung auf dem Bildschirm verschieben, indem Sie den Finger über das Touchpad ziehen.• Tippen Sie auf das Touchpad, um das markierte Element auszuführen, zu aktivieren oder auszuwählen.• Halten Sie den Finger auf dem Touchpad gedrückt, um das Fenster Senderliste. zu öffnen. VOICE ˜ Wählen Sie die Spracheingabe, und sprechen Sie einen Text. Sie können das Mikrofon verwenden, um die Befehle der Spracherkennung einzugeben. Drücken Sie einfach die Taste VOICE

Spracherkennung Funktion kann durch undeutliche Aussprache, Lautstärke oder Umgebungsgeräusche beeinträchtigt werden. Hiermit zeigen Sie auf dem Bildschirm eine virtuelle Fernbedienung an. Siehe Kapitel, Steuer des Fernsehgeräts > Verwenden der virtuellen Fernbedienung Halten Sie die Taste MORE gedrückt, um schnell eine gewünschte Funktion auszuwählen (z.B. MENU ( m ), TOOLS ( T

), INFO ( ` ) usw.). Wechseln des Senders. Hiermit können Sie für jeden Digitalsender den Programmplan mit den Sendezeiten anzeigen. Zudem können Sie mit dem Touchpad zwischen den Optionen Wiedergabe planen und Aufnahme programmieren wählen, um eine Sendung zu programmieren, die zu einem späteren Zeitpunkt ausgestrahlt wird. Hiermit schalten Sie den an das Fernsehgerät angeschlossenen Kabel- oder Satellitenreceiver ein bzw. aus. Dazu muss die Smart Touch Control jedoch als Universalfernbedienung konfi guriert werden. Ein- und Ausschalten des Fernsehgeräts. Anzeigen und auswählen verfügbarer Bildsignalquellen. Einstellen der Lautstärke.

Vorübergehendes Ausschalten des Tons. Halten Sie diese Taste gedrückt, um Audio f. Sehgesch. und Untertitel auszuwählen. (je nach Land oder Region) Hiermit kehren Sie zum vorherigen Menü zurück. Halten Sie diese Taste gedrückt, um alle laufenden Anwendungen zu beenden. Hiermit öffnen Sie die Smart Hub-Anwendungen. Siehe Kapitel Smart TV-Funktionen > Smart Hub im e-Manual. ✎ Zum Beenden einer laufenden Anwendung drücken Sie die Taste ™

. Die Farbtasten arbeiten unterschiedlich, je nachdem welche Funktion das Fernsehgerät gerade ausführt.Drücken Sie beim Fernsehen die Taste {

, um Informationen über die laufende Sendung anzuzeigen. Hiermit wechseln Sie zwischen „Empfohlen“ und „Suchen“. Verbinden mit dem Fernsehgerät

Damit Sie das Fernsehgerät mit einer Smart Touch Control bedienen können, müssen Sie zunächst ein Pairing der beiden Geräte via Bluetooth durchführen. Allerdings steht die Smart Touch Control nur nach dem Pairing mit einem Samsung-Fernsehgerät zur Verfügung. ✎

Wir empfehlen, die Smart Touch Control innerhalb eines Bereichs von maximal 6 m zu verwenden. Der Betriebsbereich ist abhängig von den Umgebungsbedingungen für die Drahtloskommunikation. 1. Richten Sie die Smart Touch Control auf den Fernbedienungsempfänger des ausgeschalteten Fernsehgeräts, und drücken Sie dann die Taste „TV“, um das Pairing-

Verfahren erstmals zu starten. Nur durch Drücken dieser Taste wird ein IR-Signal gesendet. Der Fernbedienungsempfänger des Fernsehgeräts befi ndet sich je nach Modell an unterschiedlichen Stellen. 2. In der unteren linken Ecke des Bildschirms wird ein Bluetooth-Symbol angezeigt (siehe nachfolgende Abbildung). Das Fernsehgerät versucht dann, automatisch eine Verbindung zur Smart Touch Control herzustellen.

<Symbole bei Verbindungsaufbau und erfolgreich hergestellter Verbindung> Erneutes Verbinden der Smart Touch Control

<Pairing-Taste der Smart Touch Control> Wenn die Smart Touch Control nicht mehr funktioniert oder ungewöhnlich reagiert, tauschen Sie die Batterie aus, da das Problem

möglicherweise durch eine zu geringe Batterieladung hervorgerufen wird. If Wenn das Problem weiterhin besteht, drücken Sie die Taste

PAIRING auf der Smart Touch Control, um das Pairing-Verfahren mit dem Fernsehgerät zu wiederholen. Die Taste PAIRING sehen Sie, wenn

Sie die Batterieabdeckung der Smart Touch Control entfernen. Richten Sie die Smart Touch Control aus einer Entfernung von 30cm bis 4m

auf den Empfänger am Fernsehgerät, und drücken Sie die Taste PAIRING. Nach Abschluss des Pairing-Verfahrens wird unten links auf dem Fernsehbildschirm das Pairing-Symbol angezeigt.[UF8000-XN_ZF]BN68-04794C-06L04.indb 5 2013-10-29  10:16:16Deutsch - 6

Warnung bei zu schwach geladener Batterie

Wenn die Batterieladung bei Verwendung der Smart Touch Control nachlässt und die Batterieanzeige blinkt, erscheint unten links

auf dem Bildschirm das folgende Alarm-Fenster. Sobald das Alarm-Fenster angezeigt wird, müssen Sie die Batterien der Smart

Touch Control austauschen. Verwenden Sie Alkaline-Batterien, da diese eine längere Lebensdauer besitzen.

Einlegen der Batterien (2x Typ AAA)

1. Heben Sie die Abdeckung des Batteriefachs mit

Hilfe einer Kunststoffkarte ein wenig an. Ziehen

Sie dann mit einem Fingernagel an der Kerbe der

Batteriefachabdeckung, und entfernen Sie die

Abdeckung vollständig.

Suchen Sie nach der Aussparung an der

Batteriefachabdeckung. Die Position der Aussparung

kann je nach Typ der im Lieferumfang des

Fernsehgeräts enthaltenen Smart Touch Control

unterschiedlich sein.

2. Legen Sie 2 AAA-Batterien ein, und achten Sie dabei auf die richtige Polung (positive und negative Seite der Batterien).

3. Legen Sie die Batterieabdeckung parallel zur Öffnung auf die Rückseite der Fernbedienung, und drücken Sie an den Kanten entlang, bis der Deckel

ordentlich in das Gehäuse der Fernbedienung eingerastet ist.

Verwenden des Touchpads

Verwenden Sie das Touchpad, um verschiedene Befehle einzugeben. Navigieren Sie zu Anleitung (Bildschirmmenü >

System > Gerätemanager > Smart Touch Control-Einstellungen > Anleitung), um auf dem Bildschirm eine Anleitung zur

Verwendung der Smart Touch Control anzuzeigen.

Ziehen Sie den Finger auf dem Touchpad in die gewünschte Richtung.

Bewegen Sie den Fokus oder den Zeiger in die Richtung, in die Sie den

Drücken Sie auf das Touchpad. Hiermit wählen Sie das markierte Element aus.

Die Senderliste wird angezeigt, wenn Sie beim Fernsehen einen Finger auf dem

Touchpad gedrückt halten. Bei einigen Anwendungen wird eine Liste der für die

jeweilige Anwendung verfügbaren Funktionen angezeigt, wenn Sie Ihren Finger

mehr als 2 Sekunden lang auf dem Touchpad gedrückt halten.

Wechseln des Senders durch direkte Eingabe der

Tippen Sie beim Fernsehen rechts oder links auf dem Touchpad auf die vorstehende Linie,

um auf dem Bildschirm das Fenster zum Eingeben von Ziffern zu öffnen. Geben Sie mit Ihren

Fingern die Sendernummer des gewünschten Senders ein. Wenn die auf dem Bildschirm

eingegebene Nummer erkannt wird, wechselt das Fernsehgerät zum ausgewählten Sender.

Siehe Kapitel Steuer des Fernsehgeräts > Touchpad im e-Manual.

Anleitung zum Eingeben von Ziffern

Geben Sie Ziffern so ein, wie in den folgenden Abbildungen dargestellt. Wenn Sie die unten beschriebene Vorgehensweise

nicht einhalten, wird Ihre Eingabe vom Fernsehgerät möglicherweise nicht erkannt. [UF8000-XN_ZF]BN68-04794C-06L04.indb 6 2013-10-29  10:16:17Deutsch - 7

Status- und Benachrichtigungsfenster anzeigen

Drücken Sie die Taste MORE auf der Smart Touch Control, und wählen Sie dann STATUS auf der virtuellen Fernbedienung,

um das Status- und Benachrichtigungsfenster oben auf dem Bildschirm anzuzeigen.

Drücken Sie auf RECOMM. / SEARCH, und wählen Sie dann in der Liste am unteren Bildschirmrand Empfohlen aus.

Wählen Sie ein Programm, das gerade ausgestrahlt wird, um zu dem entsprechenden Sender zu wechseln, oder ein

Programm, das demnächst ausgestrahlt wird, um Wiedergabe planen oder Aufnahme programmieren zu konfigurieren.

Wählen Sie eine Anwendung aus, die gestartet werden soll. Samsung Apps wird gestartet, wenn die ausgewählte Anwendung

nicht auf dem Fernsehgerät installiert ist.

Drücken Sie auf RECOMM. / SEARCH, und wählen Sie dann in der Liste am unteren Bildschirmrand Verlauf aus. Hiermit

öffnen Sie eine interaktive Liste der zuletzt gewählten Sender, Medieninhalte und Anwendungen.

Die Taste RECOMM. / SEARCH ist je nach Land oder Region möglicherweise mit der Funktion Verlauf belegt.

Löschen der Verlaufsdaten

Sie können die Verlaufsinformationen zu kürzlich angezeigten Sendern, Inhalte und Anwendungen löschen.

Drücken Sie die Taste RECOMM. / SEARCH auf der Smart Touch Control. Am unteren Rand des Bildschirms wird die Liste

angezeigt. Drücken Sie die Taste RECOMM. / SEARCH erneut. Das Tastenfeld wird angezeigt. Geben Sie ein Suchkriterium

ein, um sowohl auf dem Fernsehgerät als auch im Web nach verschiedenen Anwendungen und ihren Inhalten zu suchen. Mit

dieser Taste wechseln Sie außerdem zwischen den Fenstern Empfohlen und Suchen.

Einstellen des Touchpads

Sie können die Empfindlichkeit für das Touchpad der Smart Touch Control einstellen. Durch Anpassen der Einstellungen unter

Berührungsempfindlichkeit können Sie die Empfindlichkeit für einen noch höheren Benutzerkomfort einstellen.

Verwenden der virtuellen Fernbedienung

Drücken Sie die Taste MORE, um auf dem Bildschirm die virtuelle Fernbedienung anzuzeigen. Die virtuelle Fernbedienung

umfasst einen Ziffernblock, eine Wiedergabesteuerung und einen Schnellzugriffsbereich. Verwenden Sie das Touchpad, um

Zahlen und Tasten auszuwählen.

Die auf dem Fernsehbildschirm angezeigte virtuelle Fernbedienung kann je nach Land unterschiedlich sein.

Ändern des angezeigten Teils der virtuellen Fernbedienung

Aktivieren Sie den Ziffernblock, die Wiedergabesteuerung oder den Schnellzugriffsbereich für die Anzeige auf dem Bildschirm.

Mit dem Touchpad können Sie den Fokus nach links oder rechts verschieben. Der Bereich wechselt, wenn der Fokus über

den linken oder rechten Rand hinaus bewegt wird.

Mit Hilfe der Funktion zum Blättern (links/rechts) auf dem Touchpad können Sie den Bereich problemlos wechseln.

Verwenden des Ziffernblocks

Verwenden Sie den Ziffernblock, um in einem Eingabefenster oder auf einer Webseite Zahlen einzugeben oder beim

Fernsehen den Sender zu wechseln. Jeder Senderwechsel mit der Zifferntastatur wird protokolliert, sodass Sie sehr leicht zu

einem vorher angezeigten Sender zurückkehren können.

Verwenden der Wiedergabesteuerung

Wenn Sie Medieninhalte genießen, können Sie die Anzeige mit der Wiedergabesteuerung anhalten, zurückspulen, vorspulen,

zur nächsten Datei wechseln und vieles mehr.

Verwenden des Schnellzugriffsbereichs

Hier erhalten Sie Schnellzugriff auf die Tasten INFO, MENU und e-Manual. Allerdings werden manche Tasten je nach

Betriebsart der Smart Touch Control (nur mit dem Fernsehgerät, als Universalfernbedienung usw.) eventuell nicht angezeigt.

[UF8000-XN_ZF]BN68-04794C-06L04.indb 7 2013-10-29  10:16:17Deutsch - 8

Verwenden der Fernbedienung

Erfahren Sie, wo sich auf der Fernbedienung die Funktionstasten befinden. Achten Sie besonders auf diese Tasten: SOURCE,

Die Tasten Power, Channel und Volume der Fernbedienung sind mit Braille-Punkten versehen und können auch von

Personen mit Sehbehinderung verwendet werden.

Ihre Fernsehgerät wird mit einer Smart Touch Control ausgeliefert. Informationen zur Smart Touch Control erhalten Sie

BCD TTX/MIXSOURCEPRE-CHCH LIST MENU SMART HUB GUIDETOOLS INFO RETURN EXIT E-MANUALAD/SUBT.

MUTE Anzeigen und auswählen verfügbarer

Vorübergehendes Ausschalten des Tons.

Anzeigen der Smart Hub-Anwendungen. Siehe

Kapitel Smart TV-Funktionen > Smart Hub im

Wechseln des Senders.

Schließen des Menüs.

Anzeigen des elektronischen Programmführers

Anzeigen von Informationen auf dem Bildschirm.

Ein- und Ausschalten des Fernsehgeräts.

Direkter Zugriff auf die Sender.

Einstellen der Lautstärke.

Anzeigen der Senderlisten auf dem Bildschirm.

Alternativ wählen Sie „Teletext ein“, „Doppel“,

E-MANUAL: Hiermit e-Manual.

: Hiermit wird die 3D-Funktion ein- und

ausgeschaltet. Siehe Kapitel Fernsehen mit dem

TV > 3D-Modus im e-Manual.

AD/SUBT.: Ein- und Ausschalten der

Audiobeschreibungen.(diese Funktion ist nicht

überall verfügbar).Anzeigen digitaler Untertitel.

Siehe Kapitel Fernsehen mit dem TV > Untertitel

Zurück zum vorherigen Sender.

Hiermit öffnen Sie das Bildschirmmenü.

Schnellauswahl häufig verwendeter Funktionen.

Hiermit kehren Sie zum vorherigen Menü zurück.

Verwenden Sie diese Tasten entsprechend den

Anweisungen auf dem Bildschirm.

Verwenden Sie diese Tasten innerhalb einer

bestimmten Funktion. Verwenden Sie diese

Tasten entsprechend den Anweisungen auf dem

Bewegen des Cursors, auswählen von Optionen

im Bildschirmmenü und ändern der angezeigten

Menüwerte. [UF8000-XN_ZF]BN68-04794C-06L04.indb 8 2013-10-29  10:16:17Deutsch - 9

Einlegen von Batterien (Batteriegröße: AAA)

Setzen Sie die Batterien entsprechend den Symbolen im Batteriefach mit der richtigen Polung ein.

− Setzen Sie die Fernbedienung bis zu einer Entfernung von maximal 7 m zum Fernsehgerät ein.

− Helles Licht kann die Leistung der Fernbedienung verschlechtern. Vermeiden Sie Leuchtstoffröhren oder ein

Neonschild in der Nähe der Fernbedienung.

− Form und Farbe können je nach Modell unterschiedlich sein.

Einschalten des Fernsehgeräts

Schalten Sie den Fernseher mit der Taste

auf der Fernbedienung oder am Fernsehgerät ein.

Form und Farbe des Geräts können sich je nach Modell unterscheiden.

Mit Hilfe des TV-Steuerknopfs, einer kleinen Joystick-ähnlichen Taste rechts auf der Rückseite des Fernsehgeräts,

können Sie den Fernseher ohne Fernbedienung bedienen.

mR P Fernbedienungssensor

Während Sie die Smart Touch Control verwenden,

funktioniert eine Standby-LED (außer der

Die Abbildung zeigt die Vorderseite des

Fernsehgeräts. [UF8000-XN_ZF]BN68-04794C-06L04.indb 9 2013-10-29  10:16:18Deutsch - 10

Eingebaute TV-Kamera und Mikrofon

Dieser Fernseher verfügt über eine eingebaute TV-Kamera, die für die Bewegungssteuerung, Spracherkennung (eingebautes

Mikrofon) und die Gesichtserkennung verwendet werden kann. Sie können den Knopf zum Einstellen des Kamerawinkels

auch verwenden, um das Kamerafeld zu verändern.

Knopf zum Einstellen des Kamerawinkels

Aufrichten der TV-Kamera

Um die TV-Kamera verwenden zu können, müssen Sie sie zuerst aufrichten.

Drücken Sie die Kamera vorsichtig und ohne das Objektiv zu berühren so weit hinein, bis Sie ein Klicken hören.

Zurückziehen der Kamera

Wenn Sie die TV-Kamera nicht verwenden, lassen Sie sie eingezogen im Fernsehgerät. Die Bewegungssteuerung und die

Gesichtserkennung können nicht verwendet werden, solange die TV-Kamera eingezogen ist, die Spracherkennung steht

jedoch weiterhin zur Verfügung.

Drücken Sie die Kamera vorsichtig und ohne das Objektiv zu berühren so weit hinein, bis Sie ein Klicken hören.

Berühren Sie nicht das Objektiv, wenn Sie die TV-Kamera einstellen.

Es könnten Fingerabdrücke zurückbleiben, die die Bildqualität

beeinträchtigen. Wenn die Linse verschmutzt ist, reinigen Sie sie mit einem

weichen Tuch. [UF8000-XN_ZF]BN68-04794C-06L04.indb 10 2013-10-29  10:16:20Deutsch - 11

Universalfernb. - Einr.

Dieses Fernsehgerät kann als Universalfernbedienung verwendet werden. Auf diese Weise können Sie die an Ihr Fernsehgerät

angeschlossenen Kabelreceiver, Blu-ray-Player, Heimkinosysteme und externen Geräte anderer Hersteller mit Hilfe der TV-

Fernbedienung steuern.

Halten Sie wie in der Abbildung gezeigt einen Abstand von mindestens 5 cm zwischen dem IR-VERLÄNGERUNGSKABEL und dem

externen Gerät ein. Richten Sie das IR-VERLÄNGERUNGSKABEL auf den Fernbedienungsempfänger des externen Geräts aus.

Beachten Sie, dass sich zwischen der IR-Verlängerung und dem externen Gerät kein Hindernis befinden darf. Hindernisse stören die

Übertragung des Fernbedienungssignals.

Hinzufügen des externen Geräts

1. Schalten Sie das externe Gerät ein, für das Sie die Universalfernbedienungsfunktion einrichten möchten, und drücken Sie dann

die Taste SOURCE, um das Fenster Quelle anzuzeigen.

2. Wählen Sie oben Universalfernb. - Einr. aus. Hiermit starten Sie den Prozess zum Einrichten der Universalfernbedienung.

3. Richten Sie die Universalfernbedienung entsprechend den Anweisungen auf dem Bildschirm ein. Wenn Sie die Fernbedienung

auf diese Weise nicht einrichten können, wiederholen Sie den Versuch durch manuelles Eingeben der Modellnummer.

EINSTELLUNGEN Der anfängliche Einstellungsdialog wird angezeigt, wenn Sie den Fernseher zum ersten Mal anschalten. Befolgen Sie die Anweisungen

auf dem Bildschirm, um die Ersteinrichtung durchzuführen. Hierbei wählen Sie die Menüsprache, suchen automatisch die Sender,

stellen eine Netzwerkverbindung her und führen andere Grundeinstellungen durch. Sie können die einzelnen Schritte überspringen

oder eine Auswahl treffen. Die Benutzer können diesen Prozess zu einem späteren Zeitpunkt manuell mit dem Menü

System > Einstell. durchführen.

Wenn Sie vor der Installation ein Gerät an den Eingang HDMI1 anschließen, wechselt der Sendertyp automatisch zu

Wenn Sie die Option Set-Top-Box nicht verwenden möchten, wählen Sie stattdessen TV-Empf. aus.

Ändern des Kennworts

Bildschirmmenü > System > PIN ändern

Ändern Sie das Kennwort des Fernsehgeräts.

1. Führen Sie die Funktion PIN ändern, und geben Sie dann im Kennwortfeld das aktuelle Kennwort ein. Das

Standardkennwort lautet „0-0-0-0“ (Frankreich: „1-1-1-1“).

2. Geben Sie ein neues Kennwort ein, und bestätigen Sie es durch eine erneute Eingabe. Das Kennwort wurde geändert.

Wenn Sie den PIN-Code vergessen haben, drücken Sie die Tasten auf der Fernbedienung in der angegebenen

Reihenfolge, um die PIN auf „0-0-0-0“ (Frankreich: „1-1-1-1“) zurückzusetzen:

Für die Standardfernbedienung: Im Standby-Modus: MUTE → 8 → 2 → 4 → POWER (Ein)

Für die Smart Touch Control: Wenn das Fernsehgerät eingeschaltet ist: MUTE → Lautstärke erhöhen →

RETURN → Lautstärke verringern → RETURN → Lautstärke erhöhen → RETURN [UF8000-XN_ZF]BN68-04794C-06L04.indb 11 2013-10-29  10:16:20Deutsch - 12

verschiedenen Videoquellen

Drücken Sie auf die Taste SOURCE, um zwischen den an den

Fernseher angeschlossenen Geräten zu wechseln.

Wenn Sie beispielsweise zur Spielekonsole wechseln möchten,

die über den zweiten HDMI-Anschluss angeschlossen ist,

drücken Sie die Taste SOURCE. Wählen Sie Quelle in der Liste

HDMI2. Die Bezeichnungen der Anschlüsse können sich je

nach Gerät unterscheiden. Um auf die folgenden Funktionen

zuzugreifen, wählen Sie Extras in der oberen rechten Ecke des

• Anynet+ (HDMI-CEC)

Es wird eine Liste mit externen Geräten angezeigt, die

an das Fernsehgerät angeschlossen und mit Anynet+

Diese Funktion ist nur dann verfügbar, wenn Anynet+

(HDMI-CEC) auf Ein eingestellt ist.

Sie können die an den Fernseher angeschlossenen Geräte

umbenennen, damit Sie die verschiedenen externen Quellen

leichter erkennen können.

Wenn beispielsweise ein Computer über ein HDMI-Kabel an

den HDMI(DVI)-Anschluss des Fernsehers angeschlossen

ist, können Sie den Namen des Geräts unter Name bearb.

Wenn beispielsweise ein Computer über ein HDMI/

DVI-Kabel an den HDMI(DVI)-Anschluss des Fernsehers

angeschlossen ist, können Sie den Namen des Geräts unter

Name bearb. in DVI PC ändern.

Wenn beispielsweise ein AV-Gerät über ein HDMI/DVI-

Kabel an den HDMI(DVI)-Anschluss des Fernsehers

angeschlossen ist, können Sie den Namen des Geräts unter

Name bearb. in DVI-Geräte ändern.

Anzeigen detaillierter Informationen zu den

angeschlossenen Geräten.

Hiermit entfernen Sie das USB-Gerät sicher vom Gerät.

Diese Funktion ist nur verfügbar, wenn das USB-Gerät

• Universalfernb. - Einr.

Wenn Sie ein neues externes Gerät hinzufügen

möchten, um es mit Hilfe der Smart Touch Control

zu steuern, drücken Sie die Taste SOURCE, und

wählen Sie oben rechts auf dem Bildschirm die

Option Universalfernb. - Einr. aus.

Mit der Universalfernbedienung können Benutzer

externe Geräte steuern, die an den Fernseher

angeschlossen sind. Dies können beispielsweise

Receiver, Blu-ray-Player oder AV-Receiver sein.

Anschließen des COMMON INTERFACE-Steckplatzes

(Fernsehen mit Ihrer PayTV-

Schalten Sie den Fernseher aus, um einen CI-

Kartenadapter anzuschließen oder zu trennen.

Befestigen des CI-Kartenadapters

Befestigen Sie den Adapter wie unten gezeigt.

Entfernen Sie zum Installieren des CI-Kartenadapters den

Aufkleber am Fernsehgerät.

Gehen Sie folgendermaßen vor, um den CI-Kartenadapter

Wir empfehlen, den Adapter anzuschließen, bevor Sie die

Wandhalterung befestigen oder die „CI“- oder „CI+“-Karte

1. Setzen Sie den CI-Kartenadapter in die beiden Bohrungen

Suchen Sie die beiden Bohrungen auf der Rückseite

des Fernsehgeräts neben dem COMMON INTERFACE-Anschluss.

2. Schließen Sie den CI-Kartenadapter an den COMMON INTERFACE-Anschluss des Geräts an 2.

3. Setzen Sie die „CI“- oder „CI+“-Karte ein.

Wir empfehlen, die CI-Karte einzustecken, bevor Sie

das Fernsehgerät an der Wand befestigen. Es könnte

schwierig sein, sie erst nach der Montage einzusetzen.

Setzen Sie die Karte ein, nachdem Sie den CI-

Kartenadapter am Fernsehgerät befestigt haben. Es ist

schwierig, das Modul zu befestigen, wenn Sie die Karte

bereits eingesteckt haben.

Verwenden der „CI“- oder „CI+“-Karte [UF8000-XN_ZF]BN68-04794C-06L04.indb 12 2013-10-29  10:16:21Deutsch - 13

• Wenn Sie keine „CI“ oder „CI+“-Karte einsetzen, wird bei

einigen Kanälen die Meldung „Gestörtes Signal“ angezeigt.

• Die Verbindungsinformationen mit Telefonnummer, Kennung

der „CI“ oder „CI+“-Karte, Hostkennung und anderen

Angaben wird nach ungefähr 2 bis 3 Minuten angezeigt.

Wenn eine Fehlermeldung angezeigt wird, wenden Sie sich

bitte an Ihren Dienstanbieter.

• Wenn die Kanalinformationskonfiguration abgeschlossen

ist, wird die Meldung „Udating Completed“ Aktualisierung

abgeschlossen) angezeigt. Dies bedeutet, dass die

Kanalliste aktualisiert ist.

• Sie können die „CI“ oder „CI+“-Karte bei einem der

örtlichen Kabelnetzbetreiber erwerben.

• Ziehen Sie die „CI“ oder „CI+“-Karte vorsichtig mit

den Händen heraus. Sie könnte beim Herunterfallen

ansonsten beschädigt werden.

• Die Richtung, in der Sie die „CI“ oder „CI+“-Karte

einsetzen müssen, ist auf der Karte markiert.

• Die Position des COMMON INTERFACE-Steckplatzes

• „CI“ oder „CI+“-Karten werden in manchen

Ländern und Regionen nicht unterstützt. Fragen Sie

diesbezüglich Ihren offiziellen Händler.

• Wenden Sie sich bei Problemen an den Dienstanbieter.

• Setzen Sie eine „CI“- oder „CI+“-Karte ein, die für

die aktuellen Antenneneinstellungen geeignet ist. Der

Bildschirm ist verzerrt oder leer.

Evolution Kit-Steckplatz (Kit ist

Mit Hilfe des Evolution Kit können Sie die Hardware und

Software Ihres Samsung-Fernsehgeräts problemlos

aktualisieren, ohne ein vollkommen neues Gerät erwerben

zu müssen. Mit dem Evolution Kit ist Ihr Fernsehgerät immer

mit den neusten von Samsung Electronics bereitgestellten

Funktionen und Diensten ausgestattet.

Das Evolution Kit ist separat erhältlich. Im Falle eines

Evolution Kit, das erst 2014 oder später auf den Markt

kommt und erworben wird, kann das Fernsehgerät

auf die Softwareversion des Evolution Kit aktualisiert

werden. Die Verfügbarkeit eines Evolution Kit ist jedoch

abhängig vom jeweiligen Gerät.

Farbe und Aussehen des Evolution Kit sind

Anzeigen des e-Manual

Das integrierte e-Manual enthält Informationen über die

wichtigsten Funktionen Ihres Fernsehgeräts.

Dieses Fernsehgerät verfügt über ein integriertes

Benutzerhandbuch. Wählen Sie eine der folgenden Methoden,

um auf das e-Manual zuzugreifen:

• Öffnen Sie das Menü Unterstützung, und wählen Sie

e-Manual (Fehlerbehebung)

• Drücken Sie auf der Standardfernbedienung die Taste

• Drücken Sie auf der Smart Touch Control die Taste MORE,

um auf dem Bildschirm die Bedienelemente anzuzeigen.

Streichen Sie über das Touchpad, bis e-Manual angezeigt

wird, und wählen Sie das Element aus.

Blaue Wörter stehen für Menüoptionen und hellblaue

Wörter für Tasten auf der Fernbedienung.

Eine gedruckte Version dieses Handbuch finden Sie online

auf „www.samsung.com/support“.

Blättern auf einer Seite

Wählen Sie eine der folgenden Methoden, um auf einer Seite zu

• Drücken Sie auf der Bildlaufleiste am rechten

Ziehen oder bewegen Sie Ihren Finger entlang der Linie

am linken oder rechten Rand des Touchpads nach oben

• Verschieben Sie den Fokus auf oder am rechten

Bildschirmrand, und ziehen oder bewegen Sie Ihren Finger

auf dem Touchpad nach oben oder unten.

Verwenden der Symbole am oberen

Verwenden Sie die Symbole Zurück, Weiterl.und Geöffnete

Seite links oben auf dem Bildschirm, um zu den gewünschten

Seiten zu navigieren. Diese Symbole sind verfügbar, wenn

mindestens zwei Seiten angezeigt wurden.

Zurückkehren zur Startseite

Um zur Startseite zurückzukehren, drücken Sie die Taste a,

oder wählen Sie rechts oben auf dem Bildschirm

Drücken Sie die Taste

, oder wählen Sie rechts oben auf

aus, um den Index anzuzeigen. Wählen

Sie einen Begriff aus, um die Seite mit dem gewünschten

Begriff anzuzeigen. [UF8000-XN_ZF]BN68-04794C-06L04.indb 13 2013-10-29  10:16:22Deutsch - 14

Durchsuchen von Seiten

Drücken Sie die Taste

, oder wählen Sie rechts oben auf dem Bildschirm aus, um das Suchfenster zu öffnen. Geben

Sie einen Suchbegriff ein, und wählen Sie dann Fertig. Wählen Sie einen Treffer aus der Liste mit den Suchergebnissen, um

zur entsprechenden Seite zu navigieren.

Schließen des e-Manual

Halten Sie zum Beenden von e-Manual die Taste RETURN gedrückt. Alternativ wählen Sie in der oberen rechten Ecke des

aus oder drücken Sie die Taste EXIT.

Wechseln zu einer Menüoption

Um direkt zu der im aktuellen Abschnitt beschriebenen Menüoption zu wechseln, wählen Sie Jetzt test. . Es ist möglich, von einer

Menüoption aus direkt zum entsprechenden Abschnitt im e-Manual zu wechseln. Wenn Sie im e-Manual einen Eintrag zu einer

bestimmten Funktion des Bildschirmmenüs lesen möchten, drücken Sie die Taste E-MANUAL auf der virtuellen Fernbedienung oder

auf der Standardfernbedienung, um die entsprechende Seite im e-Manual aufzurufen.

Diese Funktion wird je nach Menü möglicherweise nicht unterstützt.

Aktualisieren des e-Manual

Öffnen Sie Smart Hub, und wählen Sie zuerst Meine TV - Apps und dann Weitere Apps aus. Das e-Manual kann in gleicher Weise

wie eine Anwendung aktualisiert werden.

Wählen Sie im Fenster Weitere Apps die Option Apps autom. aktualisieren aus. Das

e-Manual startet die Aktualisierung auf die

Verbinden mit einem Netzwerk

Durch Anschließen des Smart TV an ein Netzwerk erhalten Sie Zugriff auf Softwareupdates und auf Onlinedienste wie Smart Hub.

Netzwerkverbindung - Drahtlos

Verbinden Sie den Fernseher über einen Standardrouter oder ein Modem mit dem Internet. Drahtloser IP-Router oder ein Modem, das über einen DHCP-Server verfügtLAN-Kabel (Nicht im Lieferumfang enthalten)LAN-Anschluss an der Wand Herstellen einer Drahtlosnetzwerkverbindung

• Dieses Fernsehgerät unterstützt die Kommunikationsprotokolle IEE 802.11a/B/G und N. Samsung empfiehlt, das Protokoll IEEE

802.11 n zu verwenden. Wenn Sie Videos über die Netzwerkverbindung anzeigen, wird das Videobild ansonsten möglicherweise

nicht unterbrechungsfrei angezeigt.

• Wenn Sie mit einem Drahtlosnetzwerk arbeiten möchten, müssen Sie Ihr Fernsehgerät an einen WLAN-Router oder ein Modem

anschließen. Wenn der Funkrouter DHCP unterstützt, kann Ihr Fernsehgerät über DHCP oder über eine statische IP-Adresse mit

dem Drahtlosnetzwerk verbunden werden.

• Wählen Sie für den Drahtlosrouter einen zurzeit nicht belegten Kanal. Wenn der für den Drahtlosrouter eingestellte Kanal von

einem anderen Gerät belegt ist, führt dies in der Regel zu Störungen und die Datenübertragung scheitert.

• Die meisten Drahtlosnetzwerke verfügen über ein Sicherheitssystem. Um das Sicherheitssystem eines Drahtlosnetzwerks zu

aktivieren, müssen Sie einen Sicherheitsschlüssel mit Buchstaben und Zahlen erstellen. Dieser Sicherheitsschlüssel wird später

benötigt, um eine Verbindung mit dem Drahtlosnetzwerk herzustellen.

Netzwerkkonfiguration [UF8000-XN_ZF]BN68-04794C-06L04.indb 14 2013-10-29  10:16:22Deutsch - 15

Sicherheitsprotokolle für Drahtlosnetzwerke

Ihr Fernsehgerät unterstützt nur die folgenden Sicherheitsprotokolle für Drahtlosnetzwerke, und es kann sich nicht mit

Drahtlosreoutern verbinden, die nicht zertifiziert sind:

• Authentifizierungsmodus: WEP, WPAPSK, WPA2PSK

• Verschlüsselungstyp: WEP, TKIP, AES Wenn Sie den Modus „Pure High-throughput (Greenfield) 802.11n“ gewählt haben und als Verschlüsselungstyp ist für Ihren Funkrouter

„WEP“ oder „TKIP“ eingestellt, so unterstützt das Samsung-Fernsehgerät eine Verbindung gemäß der Spezifikation für die neue Wi-Fi-

Zertifizierung nicht.

Wenn Ihr Drahtlosrouter WPS (Wi-Fi Protected Setup) unterstützt, können Sie die Netzwerkverbindung mittels PBC (Push Button

Configuration) oder PIN (Personal Identification Number) herstellen. Bei Verwendung von WPS werden die SSID und der WPA-

Schlüssel automatisch konfiguriert.

Netzwerkverbindung – Kabel

Je nach Konfiguration Ihres Netzwerks können Sie Ihr Fernsehgerät auf drei Arten über ein Kabel mit Ihrem Netzwerk verbinden. Diese

sind im Folgenden abgebildet:

Modemkabel (Nicht im Lieferumfang

LAN-Kabel (Nicht im Lieferumfang enthalten)

(ADSL/VDSL/Kabelfernsehen)

(nicht im Lieferumfang

(nicht im Lieferumfang enthalten)

(nicht im Lieferumfang

(ADSL/VDSL/Kabelfernsehen)

IP-Router, der über einen

LAN-Kabel (Nicht im Lieferumfang enthalten)

Eine Netzwerkgeschwindigkeit von weniger als oder gleich 10 Mbit/s wird vom Fernsehgerät nicht unterstützt.

Verwenden Sie ein CAT7-Kabel für den Anschluss.

[UF8000-XN_ZF]BN68-04794C-06L04.indb 15 2013-10-29  10:16:23Deutsch - 16

Grundlagen des 3D-Betriebs

Mit der 3D-Brille SSG-5100GB von Samsung können Sie das

Bild in 3D sehen. Die Samsung 3D-Brille kommuniziert über das

2,4 GHz-Hochfrequenzband mit Samsung 3D-Fernsehgeräten.

Die Samsung 3D-Brille ist nur kompatibel mit

3D-Fernsehgeräten von Samsung der Serie D, E und F aus

den Jahren 2011, 2012 und 2013.Diese 3D-Brille kann nicht

mit anderen Bluetooth-Geräten verbunden werden.

Bauteile LED-Anzeige & NetztasteFlüssigkristallblendeBatteriefachdeckel Weitere Informationen zum Befestigen der Brillenbügel sowie

zum Durchführen des Pairing-Verfahrens mit dem Fernsehgerät

finden Sie im separaten Handbuch der 3D-Brille.

Austauschen der Batterie

Wenn die rote LED ständig im Abstand von zwei Sekunden

blinkt, müssen Sie die Batterien ersetzen.

Setzen Sie die Batterie richtig gepolt ("+"-Zeichen der

Batterie zum "+"-Zeichen im Batteriefach) ein.

Weitere Informationen zum Überprüfen der restlichen

Batterieladung der 3D-Brille finden Sie in diesem

Handbuch im Abschnitt zum Durchführen des Pairing-

Verfahrens. Ziehen Sie die Batteriefachabdeckung nach untenÖffnen Sie die BatteriefachabdeckungEntfernen Sie die BatterieErsetzen Sie die BatterieSchieben Sie die Batteriefachabdeckung nach untenSchließen Sie die Batteriefachabdeckung Pairing der 3D-Aktivbrille

Was ist Pairing? Beim Pairing werden eine 3D-Brille und

ein 3D-Fernsehgerät miteinander verbunden, um den

Datenaustausch zwischen beiden Geräten zu ermöglichen.

Stellen Sie sicher, dass der Samsung-Fernseher und die

3D-Brille beim Pairing maximal 49,53 cm von einander

• Einschalten der Brille

Drücken Sie kurz den

Netzschalter. Die grüne

LED leuchtet 3 Sekunden

lang. (Achten Sie darauf,

dass die 3D-Funktion am

Fernsehgerät aktiviert ist, ehe

Sie die 3D-Brille verwenden.)

• Ausschalten der Brille

Drücken Sie kurz den Netzschalter. Die rote LED leuchtet 3

• Durchführen des Pairing.

Schalten Sie das Fernsehgerät ein, und warten Sie, bis

es vollständig betriebsbereit ist. Halten Sie die Netztaste

der Brille gedrückt. Die grüne und die rote LED blinken

abwechselnd 2 Sekunden lang.

• Einsatzbereich Empfohlener Pairing-Abstand50 cm 2~6m Empfohlener BetrachtungsabstandEmpfohlener Betrachtungsabstand 2 - 6 m Empfohlener Pairing-Abstand: 50 cm oder weniger ✎

Sobald das Pairing der 3D-Brille abgeschlossen

ist, wird die verbleibende Batterieladung auf dem

Fernsehbildschirm angezeigt. (Diese Funktion ist nur für

3D-Fernsehgeräte von Samsung der Serie F und 3D-Brillen

von 2013 verfügbar.)

Wenn Sie weiterhin versuchen, das Pairing-Verfahren

zwischen Brille und Fernsehgerät durchzuführen, wird sich

die Batterieladung erheblich verringern. Nach einer Minute

wird sich die Batterieladung jedoch in gewissem Umfang

wieder erholen. [UF8000-XN_ZF]BN68-04794C-06L04.indb 16 2013-10-29  10:16:24
