MANUALE UTENTE LE60C650L1W SAMSUNG

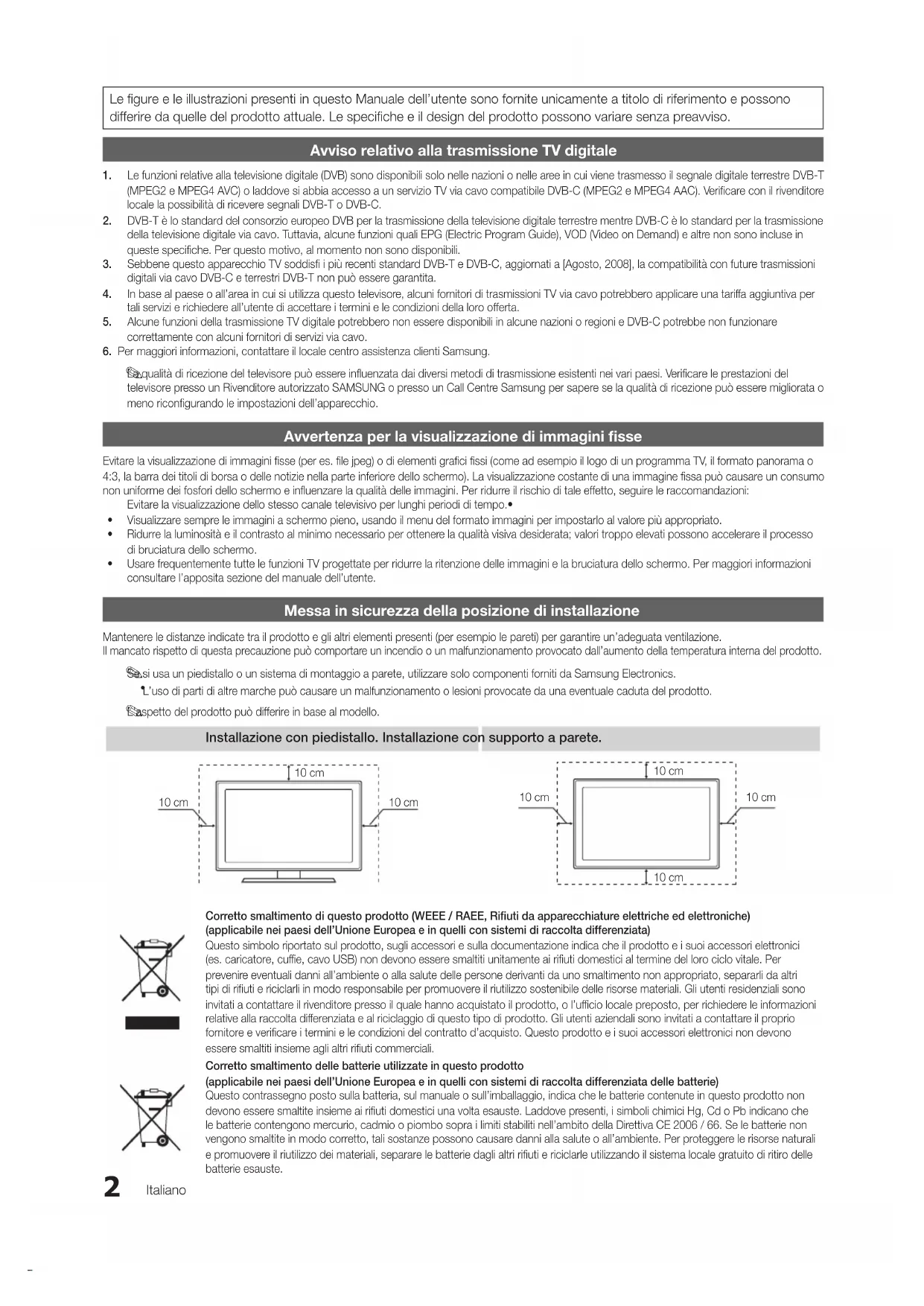

Le figure e le illustrazioni presenti in questo Manuale dell’utente sono fornite unicamente a titolo di riferimento e possono

differire da quelle del prodotto attuale. Le specifiche e il design del prodotto possono variare senza preavviso.

Avviso relativo alla trasmissione TV digitale

1. Le funzioni relative alla televisione digitale (DVB) sono disponibili solo nelle nazioni o nelle aree in cui viene trasmesso il segnale digitale terrestre DVB-T

(MPEG2 e MPEG4 AVC) o laddove si abbia accesso a un servizio TV via cavo compatibile DVB-C (MPEG2 e MPEG4 AAC). Verificare con il rivenditore

locale la possibilità di ricevere segnali DVB-T o DVB-C.

2. DVB-T è lo standard del consorzio europeo DVB per la trasmissione della televisione digitale terrestre mentre DVB-C è lo standard per la trasmissione

della televisione digitale via cavo. Tuttavia, alcune funzioni quali EPG (Electric Program Guide), VOD (Video on Demand) e altre non sono incluse in

queste specifiche. Per questo motivo, al momento non sono disponibili.

3. Sebbene questo apparecchio TV soddisfi i più recenti standard DVB-T e DVB-C, aggiornati a [Agosto, 2008], la compatibilità con future trasmissioni

digitali via cavo DVB-C e terrestri DVB-T non può essere garantita.

4. In base al paese o all’area in cui si utilizza questo televisore, alcuni fornitori di trasmissioni TV via cavo potrebbero applicare una tariffa aggiuntiva per

tali servizi e richiedere all’utente di accettare i termini e le condizioni della loro offerta.

5. Alcune funzioni della trasmissione TV digitale potrebbero non essere disponibili in alcune nazioni o regioni e DVB-C potrebbe non funzionare

correttamente con alcuni fornitori di servizi via cavo.

6. Per maggiori informazioni, contattare il locale centro assistenza clienti Samsung.

La qualità di ricezione del televisore può essere influenzata dai diversi metodi di trasmissione esistenti nei vari paesi. Verificare le prestazioni del

televisore presso un Rivenditore autorizzato SAMSUNG o presso un Call Centre Samsung per sapere se la qualità di ricezione può essere migliorata o

meno riconfigurando le impostazioni dell’apparecchio.

Avvertenza per la visualizzazione di immagini fisse

Evitare la visualizzazione di immagini fisse (per es. file jpeg) o di elementi grafici fissi (come ad esempio il logo di un programma TV, il formato panorama o

4:3, la barra dei titoli di borsa o delle notizie nella parte inferiore dello schermo). La visualizzazione costante di una immagine fissa può causare un consumo

non uniforme dei fosfori dello schermo e influenzare la qualità delle immagini. Per ridurre il rischio di tale effetto, seguire le raccomandazioni:

Evitare la visualizzazione dello stesso canale televisivo per lunghi periodi di tempo.•

Visualizzare sempre le immagini a schermo pieno, usando il menu del formato immagini per impostarlo al valore più appropriato.•

Ridurre la luminosità e il contrasto al minimo necessario per ottenere la qualità visiva desiderata; valori troppo elevati possono accelerare il processo •

di bruciatura dello schermo.

Usare frequentemente tutte le funzioni TV progettate per ridurre la ritenzione delle immagini e la bruciatura dello schermo. Per maggiori informazioni •

consultare l’apposita sezione del manuale dell’utente.

Messa in sicurezza della posizione di installazione

Mantenere le distanze indicate tra il prodotto e gli altri elementi presenti (per esempio le pareti) per garantire un’adeguata ventilazione.

Il mancato rispetto di questa precauzione può comportare un incendio o un malfunzionamento provocato dall’aumento della temperatura interna del prodotto.

Se si usa un piedistallo o un sistema di montaggio a parete, utilizzare solo componenti forniti da Samsung Electronics.

L’uso di parti di altre marche può causare un malfunzionamento o lesioni provocate da una eventuale caduta del prodotto.

L’aspetto del prodotto può differire in base al modello.

Installazione con piedistallo. Installazione con supporto a parete.

Corretto smaltimento di questo prodotto (WEEE / RAEE, Rifiuti da apparecchiature elettriche ed elettroniche)

(applicabile nei paesi dell’Unione Europea e in quelli con sistemi di raccolta differenziata)

Questo simbolo riportato sul prodotto, sugli accessori e sulla documentazione indica che il prodotto e i suoi accessori elettronici

(es. caricatore, cuffie, cavo USB) non devono essere smaltiti unitamente ai rifiuti domestici al termine del loro ciclo vitale. Per

prevenire eventuali danni all’ambiente o alla salute delle persone derivanti da uno smaltimento non appropriato, separarli da altri

tipi di rifiuti e riciclarli in modo responsabile per promuovere il riutilizzo sostenibile delle risorse materiali. Gli utenti residenziali sono

invitati a contattare il rivenditore presso il quale hanno acquistato il prodotto, o l’ufficio locale preposto, per richiedere le informazioni

relative alla raccolta differenziata e al riciclaggio di questo tipo di prodotto. Gli utenti aziendali sono invitati a contattare il proprio

fornitore e verificare i termini e le condizioni del contratto d’acquisto. Questo prodotto e i suoi accessori elettronici non devono

essere smaltiti insieme agli altri rifiuti commerciali.

Corretto smaltimento delle batterie utilizzate in questo prodotto

(applicabile nei paesi dell’Unione Europea e in quelli con sistemi di raccolta differenziata delle batterie)

Questo contrassegno posto sulla batteria, sul manuale o sull’imballaggio, indica che le batterie contenute in questo prodotto non

devono essere smaltite insieme ai rifiuti domestici una volta esauste. Laddove presenti, i simboli chimici Hg, Cd o Pb indicano che

le batterie contengono mercurio, cadmio o piombo sopra i limiti stabiliti nell’ambito della Direttiva CE 2006 / 66. Se le batterie non

vengono smaltite in modo corretto, tali sostanze possono causare danni alla salute o all’ambiente. Per proteggere le risorse naturali

e promuovere il riutilizzo dei materiali, separare le batterie dagli altri rifiuti e riciclarle utilizzando il sistema locale gratuito di ritiro delle

batterie esauste. BN68-02558B-PRIta.indb 2 2/22/2010 9:31:31 PM3 Italiano

4 Vista del Pannello di controllo

5 Vista del telecomando

6 Collegamento all’antenna

6 Plug & Play (Impostazione iniziale)

7 Collegamento a un dispositivo AV

8 Collegamento a un dispositivo audio

9 Cambiare la sorgente di ingresso

10 Pianificare la visione

18 Menu Impostazione

22 Collegamento a un PC

23 Connessione di rete

46 Funzione Teletext canali analogici

47 Installazione del supporto a parete

48 Assemblaggio dei cavi

49 Blocco antifurto Kensington

49 Fissaggio del televisore alla parete

50 Risoluzione dei problemi

Controllate il simbolo!

O Questa funzione è utilizzabile premendo il tasto TOOLS sul telecomando.Nota Guida passo-passoQuesto apparecchio è fabbricato in conformità al D.M.28.08.95 n.548 ed in particolare a quanto specificato nell Art.2, comma 1. Questo apparecchio è fabbricato nella U.E. in conformità al D.M.28.08.95 n.548 Art.2, comma 1 ed al D.M.26.03.92 Art.1BN68-02558B-PRIta.indb 3 2/22/2010 9:31:32 PM4

Controllare che nella confezione del TV LCD siano contenuti i seguenti componenti. Se eventuali componenti

risultassero mancanti, contattare il rivenditore.

La forma e il colore dei componenti possono variare in base al modello.

Telecomando e batterie (2 tipo AAA) y

Istruzioni per l’utente y

Scheda di garanzia / Guida alla sicurezza (non disponibili in tutti i paesi) y

Panno per la pulizia y

Cavo di alimentazione y

(46 ~ 55 pollici TVs)

y Staffa preforata Fermacavi y Anello di ritenuta (4ea) y

Vedere la guida separata per l’installazione del piedistallo.

Piedistallo (1EA) y Guida piedistallo (1EA) y Viti (9EA) y

(solo modello da 32 pollici: 8EA)

Vista del Pannello di controllo

La forma e il colore del prodotto possono variare in base al modello.

(Alimentazione / Power)

Accende o spegne il televisore.

Indicatore di alimentazione

Lampeggia e si spegne quando l’alimentazione è attiva, si accende in modalità standby.

SOURCE E Alterna tutte le sorgenti d’ingresso disponibili. Nel menu OSD, utilizzare questo tasto

come si usa il tasto ENTER E

MENU Visualizza un menu a schermo, l’OSD (on screen display), delle funzioni del televisore.

Y Regola il volume. Nel menu OSD, utilizzare i tasti

così come si usano i tasti

◄ e ► del telecomando.

Cambia i canali. Nel menu OSD, utilizzare i tasti

così come si usano i tasti

▼ e ▲ del telecomando.

Sensore del telecomando Puntare il telecomando in direzione di questo punto sul televisore.

Non lasciare il televisore in modalità standby per un lungo periodo di tempo (quando si parte per le vacanze, ad esempio).

Anche quando il tasto di accensione è disattivo, l’apparecchio consuma una piccola quantità di energia elettrica. Si consiglia

quindi di scollegare il cavo di alimentazione. (M4 X L12) AltoparlantiSensore del telecomandoIndicatore di alimentazione BN68-02558B-PRIta.indb 4 2/22/2010 9:31:36 PM5

Questo speciale telecomando, progettato per aiutare chi ha problemi di vista, presenta punti in Braille sui tasti Power,

Inserimento delle batterie (tipo: AAA)

Usare il telecomando entro un raggio di 7 metri dal

Una illuminazione intensa può influenzare le prestazioni del

telecomando. Evitare l’uso del telecomando nelle immediate

vicinanze di lampade fluorescenti o insegne al neon.

La forma e il colore possono variare in base al modello.

ABCD Visualizzazione e selezione delle sorgenti video disponibili. (P. 9)Se il tasto di illuminazione ON/OFF è impostato su ON e si preme un tasto qualsiasi, i tasti del telecomando si illuminano per un istante. (L’uso del telecomando con questo tasto impostato su On riduce l’uso della batteria.)Spegne e accendere il televisore. (P. 6)Premere per accedere direttamente ai canali.Visualizza la EPG (Electronic Programme Guide). (P. 10)Cambia canali.Scelta rapida delle funzioni usate più di frequente. Visualizza le informazioni sullo schermo TV. (P. 10)Visualizza il menu OSD principale. (P. 9)Regola il volume.Ritorna al canale precedente. Tasti dei menu Gestione canali, Internet@TV, Media Play, ecc.Usare questi tasti in modalità Media Play e Anynet + . (P. 29, 36)(�: controlla la registrazione nei registratori Samsung dotati della funzione Anynet +

) Esclude temporaneamente l’audio.Ritorna al menu precedente.Seleziona le voci del menu OSD e ne modifica i valori.Esce dal menu. MEDIA.P: Visualizza Media play. (P. 29)INTERNET: Link a vari servizi internet. (P. 39)DUAL I-II: Seleziona la modalità suono. (P. 17)AD: Seleziona la Descrizione audio. (Non disponibile in alcuni paesi) (P. 17)P.SIZE: Seleziona la dimensione dell’immagine. (P. 15)SUBT.: Visualizza i sottotitoli digitali (P. 19)Visualizza Vista contenuti, che include le opzioni Guida, Internet@TV, Media Play, e AllShare. Seleziona alternativamente le modalità Teletext, Double o Mix.Visualizza l’elenco canali sullo schermo. (P. 13)BN68-02558B-PRIta.indb 5 2/22/2010 9:31:37 PM6

Per iniziare Italiano Collegamento all’antenna Quando il televisore viene acceso per la prima volta, le impostazioni di base vengono visualizzate automaticamente.Preimpostato: Collegare l’alimentazione e l’antenna. ✎

Plug & Play (Impostazione iniziale)

Alla prima accensione del televisore, vengono visualizzate alcune schermate che aiutano l’utente a configurare le impostazioni di base. Premere il tasto POWER P

. Plug & Play è disponibile solo quando sul televisore è impostata la sorgente Ingressi. Per tornare al passaggio precedente, premere il tasto Rosso. ✎

1 Selezione della lingua

Premere il tasto ▲ o ▼, quindi premere ENTER E

. Selezionare la lingua OSD (On Screen Display) desiderata.

2 Selezionare Demo Negozio o Uso dom.

Premere il tasto ◄ o ► , quindi premere ENTER E

Selezionare la modalità y Uso dom. La modalità Demo Negozio è dedicata a un uso commerciale. Ripristinare le impostazioni dell'unità da y Demo Negozio a Uso dom. (standard): Premere il tasto Volume del televisore. Quando il menu Volume viene visualizzato a schermo, tenere premuto il tasto MENU per 5 secondi. 3 Selezionare la nazione

Premere il tasto ▲ o ▼, quindi premere ENTER E

. Selezionare la nazione appropriata. Se la nazione desiderata non è riportata nel menu, selezionare Altro.Dopo aver selezionato il paese nel menu ✎ Nazione, alcuni modelli potrebbero richiedere un’opzione aggiuntiva per l’impostazione del pin.All’inserimento del codice PIN, ✎ 0-0-0-0 non è disponibile. 4 Selezionare una antenna

Premere il tasto ▲ o ▼, quindi premere ENTER E

. Selezionare Antenna o Cavo. 5 Selezionare un canale

Premere il tasto ▲ o ▼, quindi premere ENTER E

. Selezionare la sorgente del canale da memorizzare. Quando si imposta la sorgente antenna su Cavo, viene visualizzata una procedura che consente di impostare un valore per la ricerca dei canali digitali (frequenza del canale). Per ulteriori informazioni, vedere Canale → Memoriz. automatica (P. 12).Premere ✎ ENTER E in qualsiasi momento per interrompere il processo di memorizzazione. 6 Impostare la Modalità orologioImpostare la Modalità orologio automaticamente o manualmente.Selezionando l’opzione ✎ Automatico, scegliere il fuso orario della zona di residenza. 7 Visualizzare la Guida alla connessione HD.Viene quindi visualizzata la descrizione relativa al metodo di connessione che fornisce la migliore qualità di visione HD. 8 Buon divertimento. Premere il tasto ENTER E

. Per reimpostare questa funzione... Selezionare Impostazione - Plug & Play (Impostazione iniziale) Digitare il PIN a quattro cifre. Il PIN preimpostato è “0-0-0-0.” Per cambiare il codice PIN, utilizzare la funzione Cambia PIN. Antenna VHF/UHF o

Collegare un dispositivo AV Usare un cavo HDMI / DVI: Connessione HD (fino a 1080p) Dispositivi disponibili: DVD, lettore Blu-ray, ricevitore via cavo HD, ricevitore satellitare HD STB (Set-Top-Box), ricevitore via cavo, ricevitore satellitare (STB)HDMI IN 1(DVI), 2, 3, 4 / PC / DVI AUDIO IN ✎ Quando si effettua una connessione mediante cavo HDMI / DVI, è necessario utilizzare la porta x HDMI IN 1(DVI). Per la connessione via cavo DVI / HDMI, utilizzare un cavo o una scheda DVI-HDMI per la connessione video e la porta DVI AUDIO IN per l’audio.Collegando al televisore un dispositivo esterno quale un DVD / lettore Blu-ray / ricevitore via cavo / x ricevitore satellitare STB che supporta versioni HDMI precedenti alla 1.3, il televisore potrebbe non funzionare regolarmente (es. nessuna immagine visualizzata / nessun audio / fastidiosi disturbi / colori anomali).Se dopo aver collegato un cavo HDMI non si avverte alcun audio, verificare la versione HDMI del dispositivo x esterno. Se si sospetta che la versione del dispositivo sia precedente alla 1.3, contattare il fornitore del dispositivo per confermare la versione HDMI e richiedere eventualmente un aggiornamento.Si consiglia l’acquisto di un cavo certificato HDMI. In caso contrario, lo schermo potrebbe non visualizzare x alcuna immagine oppure potrebbe verificarsi un errore di connessione.Usare un cavo Component (fino a 1080p) o Audio / Video (solo 480i) e usare un cavo ScartDispositivi disponibili: VCR, DVD, lettore Blu-ray, ricevitore via cavo, ricevitore satellitare STBIn modalità ✎ Est., l’uscita DTV supporta solo video e audio SD MPEG.Per ottenere la migliore qualità delle immagini, si consiglia l’uso della connessione Component rispetto alla ✎ connessione A/V.

BN68-02558B-PRIta.indb 7 2/22/2010 9:31:45 PM8 Italiano Collegamenti

Collegamento di un dispositivo audio Uso di una connessione Ottica o un cavo audioDispositivi disponibili: sistema audio digitale, amplificatore, DVD home theatreDIGITAL AUDIO OUT (OPTICAL) ✎ Quando un sistema audio digitale è collegato alla porta x DIGITAL AUDIO OUT (OPTICAL), ridurre il volume sia del televisore sia del sistema. L’audio 5.1 CH (canali) è disponibile quando il televisore è collegato a un dispositivo esterno che supporta lo x standard 5.1 CH.Quando il ricevitore (home theatre) è impostato su On, è possibile udire l’audio proveniente dall’uscita x ottica del televisore. Quando il televisore visualizza un segnale DTV, invia l’audio a 5.1 canali al ricevitore Home Theater. Se la sorgente è un componente digitale, come per es. un lettore DVD / Blu-ray / ricevitore via cavo / ricevitore satellitare (STB) ed è collegata al televisore mediante HDMI, saranno udibili solo 2 canali audio dal ricevitore Home Theater. Per un audio a 5.1 canali, collegare la porta dell’uscita audio digitale del DVD / lettore Blu-ray / udire / ricevitore satellitare STB direttamente a un amplificatore o un home theatre.Cuffie ✎

H : E’ possibile collegare le cuffie all’uscita cuffie del televisore. Quando le cuffie sono collegate, l’audio proveniente dagli altoparlanti incorporati viene disabilitato.Collegando le cuffie al televisore l’uso della funzione audio non è disponibile. x Il volume delle cuffie e quello del televisore sono regolabili indipendentemente. x Slot per CONNESSIONI COMMON INTERFACE Per visualizzare canali a pagamento, è necessario inserire una “SCHEDA CI o CI+”.Se non si inserisce una “SCHEDA CI o CI+”, alcuni canali yvisualizzeranno il messaggio “Segnale criptato”.Le informazioni di pairing che contengono un numero telefonico, yl’ID della “SCHEDA CI o CI+”, l’ID host e altri dati, verranno visualizzate entro 2~3 minuti. Se viene visualizzato un messaggio di errore, contattare il fornitore del servizio.Quando la configurazione delle informazioni relative al canale è ystata completata, viene visualizzato il messaggio ‘Aggiornamento completato’, a indicare che l’elenco dei canali è stato aggiornato. NOTE

✎ È necessario richiedere una “SCHEDA CI o CI+” al fornitore del servizio locale. x Estrarre con delicatezza la “SCHEDA CI o CI+” tirandola con le dita e prestando attenzione a non farla cadere poiché x potrebbe subire danni.Inserire la “SCHEDA CI o CI+” nella direzione indicata sulla scheda stessa. x La posizione dell’alloggiamento x COMMON INTERFACE può variare in base al modello.La “SCHEDA CI o CI+” non è supportata in alcune nazioni e regioni; controllare con il rivenditore autorizzato di zona. x In caso di problemi, contattare il fornitore del servizio. x

R-AUDIO-L P R PB Y OPTICALCuffieSistema Audio DigitaleBN68-02558B-PRIta.indb 8 2/22/2010 9:31:48 PM9 Italiano 02 Collegamenti

Cambiare la sorgente di ingresso

Elenco sorgenti Questa funzione viene usata per selezionare il televisore o un’altra sorgente di ingresso esterna come un lettore DVD/Blu-Ray / ricevitore via cavo / ricevitore satellitare STB collegato al televisore. TV / Est.1 / Est.2 / AV / Component / ■PC / HDMI1/DVI / HDMI2 / HDMI3 / HDMI4 / USB Nel

✎ Elenco sorgenti, gli ingressi collegati vengono evidenziati. Ext.1 ✎ e Ext.2 sono sempre attivi. Modifica Nome VCR / DVD / STB cavo / STB satellite / STB PVR / ■Ricevitore AV / Giochi / Videocamera / PC / DVI PC / Dispositivi DVI / TV / IPTV / Blu-ray / HD DVD / DMA: Assegnare un nome al dispositivo collegato alle porte di ingresso per semplificare la selezione della sorgente di ingresso.Quando un PC con una risoluzione di 1920 x 1080 ✎

a 60Hz viene collegato alla porta HDMI IN 1(DVI), impostare la modalità DVI PC in Modifica Nome.Quando si collega un cavo HDMI/DVI alla porta ✎ HDMI IN 1(DVI), è necessario impostare la modalità DVI PC o Dispositivi DVI in Modifica Nome. Funzioni base

Come scorrere i menu Prima di utilizzare il televisore, seguire questi passaggi per imparare a scorrere i menu, selezionando e regolando le diverse funzioni.1 Tasto MENU: Visualizza il menu OSD principale. 2 Tasti ENTERE / Freccia: Spostare il cursore e selezionare una voce. Confermare l’impostazione.3 Tasto RETURN: Torna al menu precedente.4 Tasto EXIT: Esce dal menu OSD.Come usare il menu OSD (On Screen Display)La procedura d’accesso può essere diversa a seconda del menu selezionato. 1 MENU m Sullo schermo vengono visualizzate le opzioni del menu principale:Immagine, Suono, Canale, Impost, Ingressi, Applicazione, Supporto. 2 ▲ / ▼Selezionare una icona con il tasto ▲ o ▼. 3 ENTER E Premere ENTER E per accedere al menu secondario. 4 ▲ / ▼Selezionare il menu secondario desiderato con il tasto ▲ o ▼. 5 ◄ / ►Regolare il valore di un elemento con il tasto ◄ o ►. La regolazione nel menu OSD può differire in base al menu selezionato. 6 ENTER E Premere ENTER E per completare la configurazione. 7 EXIT e Premere EXIT.

3 BN68-02558B-PRIta.indb 9 2/22/2010 9:31:50 PM10 Italiano Uso del tasto INFO (Guida Now & Next) Il display identifica il canale corrente e lo stato di determinate impostazioni audio e video.La guida Now & Next mostra le informazioni relative alla programmazione giornaliera di ogni canale in base all’orario di trasmissione. Scorrere y ◄, ► per visualizzare le informazioni di un determinato programma durante la visione del canale corrente. Scorrere y ▲, ▼ per visualizzare le informazioni relative ad altri canali. Se si desidera spostarsi sul canale selezionato, premere il tasto ENTER E

abc1 18:00 ~ 6:00 Life On Venus AvenueUnclassifiedNo Detaild Information E Watch ' Informazioni Pianificare la visione

Guida Le informazioni EPG (Electronic Programme

Guide) sono fornite dall’emittente. Usando la programmazione fornita dalle emittenti, è possibile specificare i programmi da visualizzare in anticipo in modo da passare automaticamente al canale desiderato all’orario impostato. Le varie voci dei programmi potranno non essere visualizzate o non essere aggiornate in base allo stato del canale. channel status. Usare Vis. canali Uso di Vista programmazione 1 Rosso (Modalità vis.): Visualizza l’elenco dei programmi attualmente trasmessi o in programmazione. 2 Giallo (+24 ore): Visualizza l’elenco dei programmi da trasmettere dopo 24 ore. 3 Blu (Mod. CH): Selezionare il tipo di canali da visualizzare nella finestra Vis. canali.La Mod. CH può differire in base alla sorgente –antenna. 4 (Informazioni): Visualizza i dettagli del programma selezionato. 5 (Pagina): Passa alla pagina precedente / successiva.6 Tasto ENTER E Selezionando il programma corrente, è possibile –visualizzarlo.Selezionando un evento in programmazione, –è possibile prenotarne la visione. Per annullare la programmazione, premere nuovamente il tasto ENTER E quindi selezionare Annulla Programmazioni. Funzioni base 18:11 Thu 6 Jan

P POWER DTV Air 800 five

Informazioni E Annulla2:10 Mar 1 Giu Guida Vista programmazione1 4 6

+24 ore Mod. CH Informazioni

E Guard a 2:10 Mar 1 Giu Guida Channel View - TV1 2 3 4 5 6 BN68-02558B-PRIta.indb 10 2/22/2010 9:31:52 PM11 Italiano 03 Funzioni base

Gestione canali Eliminare o impostare i canali preferiti e utilizzare la guida ai programmi per le trasmissioni digitali. Selezionare un canale nella schermata Canali, Miei canali o Programmato. ■ Canali: Mostra l’elenco canali a seconda del tipo di canale. * ■

Miei canali: Mostra il gruppo del canale. ■ Programmato: Mostra tutti i programmi attualmente prenotati.Uso dei tasti colorati in ✎ Gestione canali x

Rosso (Antenna): Selezionare Antenna o Cavo.

Verde (Zoom): Aumenta o diminuisce il numero di un canale. x

Giallo (Seleziona): Selezionare i canali desiderati e premere il tasto giallo per impostare tutti i canali selezionati contemporaneamente. Il simbolo c

compare a sinistra dei canali selezionati. x (Pagina): Passa alla pagina precedente o successiva. T

x (Strumenti): Visualizza il menu dell’opzione Gestione canali. (Il menu Opzioni può variare a seconda della situazione.)Icone di stato del canaleIcone Operazioni A Canale analogico. c Canale selezionato. * Canale impostato come Preferito. ( Programma attualmente trasmesso. \ Canale bloccato. ) Programma prenotato. Uso dei Canali Preferiti ¦

Miei canali (in Gestione canali)Mostra tutti i canali preferiti.Modifica Miei canali ■ t : E’ possibile impostare i canali selezionati nel gruppo Mio canale. Il simbolo “ ✎ * ” verrà evidenziato e il canale verrà impostato nel gruppo Mio canale.1. Selezionare un canale e premere il tasto TOOLS. 2. Aggiungere o eliminare un canale nei gruppi Mio canale quali 1, 2, 3 e 4.E’ possibile selezionare uno o più gruppi. x 3. Una volta modificate le impostazioni, in Miei canali sarà possibile visualizzare l’elenco dei canali di ogni gruppo. c 1 1futechc 2 * 24ore.tv 15 abc1 3 BBC World 23 bid-up.tv 33 Boonerang 32 Cartoon Nwk 5 Class News

B Zoom Seleziona Pagina

B Zoom Seleziona Pagina T Strumenti Canali

BN68-02558B-PRIta.indb 11 2/22/2010 9:31:54 PM12 Italiano Funzioni base Menu Canale Risintonizzazione dei canali ¦

Antenna (Antenna / Cavo)

t Prima che il televisore inizi la memorizzazione dei canali disponibili, è necessario specificare il tipo di sorgente di segnale collegata al televisore (per es. un sistema via Antenna o Cavo). Nazione Viene visualizzata la finestra di immissione del PIN. Digitare il PIN a quattro cifre. Canale digitale ■ : Cambiare la nazione per i canali digitali.

Canale analogico ■ : Cambiare la nazione per i canali analogici. Memoriz. automatica Ricerca i canali automaticamente e li memorizza sul televisore.I numeri di programma assegnati automaticamente ✎ potrebbero non corrispondere ai numeri di programma effettivi o desiderati. Se un canale è stato bloccato mediante la funzione Child Lock (Blocco canali), comparirà la schermata di inserimento del PIN. Sorgente antenna (Antenna / Cavo) ■ : Selezionare la sorgente antenna da memorizzare.Sorgente canale (Digitale & Analogico / Digitale ■/ Analogico): Selezionare la sorgente del canale da memorizzare.Quando si seleziona Cavo → Digitale & Analogico o Digitale Inserire un valore per ricercare i canali via cavo.Modalità ricerca (Completa / Rete / Rapida): Scorrere tutti i canali per le stazioni emittenti attive e memorizzarli nella memoria del televisore.Impostando ✎ Rapida, è possibile configurare Rete, ID di rete, Network ID (Frequenza), Modulazione, Symbol Rate manualmente premendo il tasto sul telecomando.Rete Auto /Manuale: Seleziona la modalità di impostazione ID di rete tra Auto o Manuale. ID di rete: Quando Rete è impostata su Manuale, è possibile impostare ID di rete usando i tasti numerici.Frequenza: Visualizza la frequenza del canale. (varia in base alla nazione)Modulazione: Visualizza i valori di modulazione disponibili.Symbol Rate: Visualizza i valori di symbol rate disponibili. Memorizzazione manuale Esegue la scansione automatica di un canale e lo memorizza nel televisore.Se un canale è stato bloccato mediante le funzione ✎ Blocco canali, comparirà la schermata di inserimento del PIN. Canale digitale ■ : Una volta terminata la scansione, i canali vengono aggiornati nell’elenco canali.Selezionando ✎

Antenna → Antenna: Canale, Frequenza, Larg. di bandaSelezionando ✎

Antenna → Cavo: Frequenza, Modulazione, Symbol RateCanale analogico (Programma, Sistema colore, ■Sistema audio, Canale, Ricerca, Memorizza): Se l’audio è anomalo o assente, riselezionare lo standard audio richiesto.Modalità Canale ✎

x (modalità Programma): Una volta completata la sintonizzazione, alle emittenti della propria area viene assegnato un numero compreso tra P0 e P99. In questa modalità, è possibile selezionare un canale digitandone il numero corrispondente. C

x (modalità canale antenna) / S (modalità canale cavo): Queste due modalità permettono di selezionarne un canale digitandone il numero ad esso assegnato per ogni stazione via etere o canale via cavo. Modifica dei canali ¦ Menu Opzioni di Gestione canali (in Gestione canali) 1. Selezionare un canale e premere il tasto TOOLS. 2. Modificare il nome del canale o il numero usando Modifica nome canale o nel menu Modifica num canale. Modifica nome canale ■ (solo canali analogici): Assegnare il nome preferito al canale. Modifica num canale ■ (solo canali digitali): Modificare il numero premendo i tasti numerici desiderati. Altre funzioni ¦

Opzione ricerca via cavo (in base alla nazione) Imposta ulteriori opzioni di ricerca quali frequenza e symbol rate per ricerche network via cavo. Frequenza inizio / Frequenza arresto ■ : Impostare la frequenza iniziale o finale (Diversa per ogni nazione). Modulazione ■ : Visualizza i valori di modulazione disponibili. Symbol Rate ■ : Visualizza i valori di symbol rate disponibili. BN68-02558B-PRIta.indb 12 2/22/2010 9:31:54 PM13 Italiano 03 Funzioni base

Menu Opzioni di Gestione canali(in Gestione canali)Impostare ogni canale usando le opzioni del menu Gestione canali , Blocco / Sblocco, Timer Visione, Ordina, Elimina, Seleziona tutto / Deseleziona tutto). Gli elementi del menu Opzioni possono differire in base allo stato del canale.1. Selezionare un canale e premere il tasto TOOLS. 2. Selezionare una funzione e cambiarne le impostazioni. Blocco / Sblocco ■ : E’ possibile bloccare un canale in modo che non possa essere selezionato e visualizzato. NOTA

✎ Questa funzione è disponibile solo quando la x funzione Blocco canali è impostata su On.Viene visualizzata la finestra di immissione del PIN. x Digitare il PIN a 4 cifre; il PIN predefinito è “0-0-0-0”. Cambiare il PIN usando l’opzione Cambia PIN. Timer visione ■ : E’ possibile impostare la visualizzazione automatica di un canale desiderato all’ora prestabilita. Impostare l’orario corrente prima di usare questa funzione. Quando un canale digitale viene selezionato, ✎ premere il tasto ► per visualizzare il programma digitale. Ordina ■ (solo canali analogici): Questa operazione consente di modificare i numeri di programma dei canali memorizzati. Questa operazione può essere necessaria dopo la memorizzazione automatica dei canali. Elimina ■ : E’ possibile eliminare un canale per visualizzare i canali desiderati. Seleziona tutto / Deseleziona tutto ■ : Per selezionare o deselezionare tutti i canali in gestione canali. Programmato (in Gestione canali)E’ possibile visualizzare, modificare o eliminare un programma prenotato. Modifica info ■ : Per modificare un programma prenotato.

Annulla Programmazioni ■ : Per eliminare un programma prenotato. Informazioni ■ : Per visualizzare un programma prenotato. (E’ inoltre possibile modificare le informazioni relative alla prenotazione.) Seleziona tutto / Deseleziona tutto ■ : Per selezionare o deselezionare tutti i programmi prenotati. Elenco canali E’ possibile visualizzare tutti i canali ricercati. Elenco canali (Trasferim. elenco canali) Importa o esporta la mappatura dei canali. Collegare un dispositivo di memoria USB per utilizzare questa funzione.

✎ Comparirà la richiesta del PIN. Digitare il PIN a quattro cifre. Il PIN predefinito di un nuovo apparecchio TV è ‘0-0-0-0’. ✎

Importa da USB ■ : Importa l’elenco canali dal dispositivo

■ Esporta in USB: Esporta l’elenco canali sul dispositivo USB.

Sintonia fine (solo canali analogici)Se il segnale risulta debole o distorto, può essere necessario sintonizzare il canale manualmente. I canali per i quali si è effettuata la sintonia fine sono ✎ contrassegnati con un asterisco “*”.Per reimpostare la sintonia, selezionare ✎ Reset. Menu Immagine

Cambiare la modalità Immagine

Selezionare il tipo di immagine preferita. Dinamica ■ : Adatta per un ambiente illuminato.

Standard ■ : Adatta per condizioni di luce normali.

Naturale ■ : Adatta per ridurre l’affaticamento della vista. Naturale ✎ non è disponibile in modalità PC. Film ■ : Adatta per la visione di film in un ambiente poco illuminato. Regolazione delle impostazioni delle

Retroillumin / Contrasto / Luminosità /

Nitidezza / Colore / Tinta (V/R) La televisione ha diverse opzioni di impostazione per il controllo della qualità delle immagini. NOTA

✎ Nelle modalità analogiche x Est., AV del sistema PAL, non è possibile utilizzare la funzione Tinta (V/R).In modalità PC, è possibile modificare solo i x

parametri Retroillumin, Contrasto e Luminosità. Le impostazioni possono essere modificate e x memorizzate per ogni dispositivo esterno collegato al televisore.Riducendo la luminosità delle immagini si riduce x anche il consumo energetico. BN68-02558B-PRIta.indb 13 2/22/2010 9:31:55 PM14 Italiano Funzioni base

Soluzioni economiche ¦

Soluzione Eco Risp. energia (Off / Basso / Medio / Alto / Immagine ■Off / Auto) t : Questa funzione regola la luminosità del televisore in modo da ridurre il consumo di energia. Selezionando Immagine Off, lo schermo viene disattivato, ma l’audio rimane attivo. Per attivare lo schermo premere un tasto qualsiasi, eccetto il tasto di regolazione del volume. Sensore Eco (Off / On) ■ : Per migliorare le impostazioni di risparmio energetico; le impostazioni delle immagini vengono automaticamente adattate all’illuminazione ambientale.Regolando il valore ✎ Retroillumin, Sensore Eco verrà impostato su Off.Retroillumin min: Quando Sensore ECO è impostato su On, l’illuminazione minima dello schermo può essere regolata manualmente. Se

✎ Sensore Eco è impostato su On, la luminosità del display potrebbe cambiare (diventando leggermente più scura o più chiara) a seconda dell’intensità della luce del locale. No segnale stnd-by (Off / 15 min / 30 min / 60 min) ■ : Attiva la modalità stand-by, nel caso persista per il tempo indicato dall’utente lo stato “No segnale”o “Verificare cavo segnale”.Disabilitata quando il PC è in modalità risparmio ✎ energetico. Modifica delle Opzioni immagine ¦

Impostazioni avanzate (Disponibile in modalità Standard / Film)E’ possibile regolare le impostazioni avanzate dello schermo compresi il colore e il contrasto.In modalità PC, è possibile modificare solo i parametri ✎ Contrasto Dinamico, Gamma e Bilan bianco. Tonalità nero (Off / Scuro / Più scura / Extra scura) ■ : Selezionare il livello di nero per regolare la profondità dello schermo. Contrasto Dinamico (Off / Basso / Medio / Alto) ■ : Per regolare il contrasto dello schermo. Dettaglio ombra (-2~+2) ■ : Per incrementare la luminosità delle immagini scure.Disabilitata in modalità PC. ✎

Gamma ■ : Per regolare l’intensità dei colori primari.

Schema avanzato (Off / Motivo 1 / Motivo 2) ■ : Eseguendo la funzione Schema avanzato, l’immagine può essere calibrata senza l’uso di un generatore o di un filtro. Se il menu OSD scompare dallo schermo o viene aperto un altro menu diverso da Immagine, la calibrazione viene memorizzata e la finestra Schema avanzato si chiude.Durante l’esecuzione di ✎ Schema avanzato, l’audio non viene riprodotto.Attiva solo in modalità DTV, Comp. e HDMI. ✎

Solo modalità RGB (Off / Rosso / Verde / Blu) ■ : E’ possibile regolare i parametri Colore o Tinta dei valori Rosso, Verde o Blu per le immagini provenienti da un dispositivo esterno (lettore DVD, home theatre, ecc.). Spazio colore (Auto / Nativo / Personale) ■ : Regolare l’intervallo dei colori disponibili per creare l’immagine. Per regolare i valori Colore, Rosso, Verde, Blu e Reset, impostare Spazio colore su Personalizzato. Bilan bianco ■ : Regolare la temperatura dei colori al fine di ottenere una immagine più naturale.R-Offset / G-Offset / B-Offset: Regolare l’intensità di ogni colore (rosso, verde, blu).R-Gain/G-Gain/B-Gain: Regolare la luminosità di ogni colore (rosso, verde, blu).Reset: Ripristina il valore Bilan bianco alle impostazioni predefinite. Bilanc. bianco 10p (Off / On) ■ : Controlla il bilanciamento del bianco in un intervallo di 10 punti regolando la luminosità dei colori rosso, verde e blu.Disponibile quando la modalità immagine è ✎

impostata su Film e l’ingresso esterno è impostato su HDMI o Comp.Alcuni dispositivi esterni potrebbero non supportare ✎ questa funzione.Intervallo: Seleziona l’intervallo da regolare.Rosso: Regola il livello di rosso.Verde: Regola il livello di verde.Blu: Regola il livello di blu.Reset: Ripristina il valore Bilanc. bianco 10p alle impostazioni predefinite. Incarnato ■ : Enfatizza la tonalità rosa di “Incarnato.”

Migliora imm bordi (Off / On) ■ : Enfatizza i contorni degli oggetti. xvYCC (Off / On) ■ : La modalità xvYCC migliora i dettagli e lo spazio colore durante la visione di film trasmessi da dispositivi esterni (per es attraverso un lettore DVD) collegati alla porta HDMI o Component IN.Disponibile qua ndo la modalità immagine è ✎

impostata su Film e l’ingresso esterno è impostato su HDMI o Comp.Alcuni dispositivi esterni potrebbero non ✎ supportare questa funzione.Impostazioni avanzateTonalità nero : Off ►Contrasto Dinamico : MedioDettaglio ombra : 0Gamma : 0Schema avanzato : OffSolo modalità RGB : OffSpazio colore : Nativo ▼ U Sposta E Conferma R Ritorna BN68-02558B-PRIta.indb 14 2/22/2010 9:31:55 PM15 Italiano 03 Funzioni base

Opzioni immagine In modalità PC, è possibile modificare solo i parametri ✎

Toni Colore Dimensioni, Filtr disturbo digit e Ora Protezione Auto. Opzioni immagine Toni colore : Normale ►Dimensioni : Auto WideMod schermo : 16:9Filtr disturbo digit : AutomaticoMPEG Nosie Filter : AutomaticoLivello di nero HDMI : NormaleModalità Film : Off

▼ U Sposta E Conferma R RitornaToni colore (Freddo / Normale / Caldo1 / Caldo2) ■Le opzioni Caldo1 ✎ o Caldo2 verranno disattivate se la modalità immagine è impostata su Dinamica.Le impostazioni possono essere regolate e ✎ memorizzate per ogni dispositivo esterno collegato al televisore. Dimensioni ■ : Il ricevitore via cavo/satellitare potrebbe anch’esso avere la propria serie di dimensioni preimpostate. Tuttavia, si consiglia vivamente di utilizzare la modalità 16:9 nella maggior parte dei casi.Auto Wide: Regola automaticamente la dimensione dell’immagine su un formato 16:9.16:9 : Regola il formato dell’immagine a 16:9, appropriato per la visione di DVD o di trasmissioni in formato wide.Wide Zoom: Ingrandisce l’immagine a oltre 4:3. Regola la Posizione usando i tasti ✎

▲, ▼. Zoom: Ingrandisce il formato 16:9 per adattarlo alle dimensioni verticali dello schermo.Regola la Posizione o le Dimensioni usando i tasti ✎ ▲, ▼.4:3 : Le impostazioni predefinite per un film o una trasmissione normale.Non visualizzare a lungo trasmissioni in formato ✎ 4:3. Le bande nere sulla sinistra e sula desta dell’immagine potrebbero causare immagini residue (bruciatura dello schermo), un fenomeno non coperto dalla garanzia.Adatta a schermo: Utilizzare questa funzione per visualizzare l’immagine completa senza ritagli con segnali HDMI (720p / 1080i / 1080p) o Comp. (1080i / 1080p).NOTA ✎ Dopo aver selezionato x Adatta a schermo in HDMI (1080i / 1080p) o Comp. (1080i / 1080p) può essere necessario centrare l’immagine sullo schermo: 1. Premere il tasto ◄ o ► per selezionare il menu Posizione.2. Premere il tasto ENTER E

3. Premere il tasto ▲, ▼, ◄ o ► per spostare l’immagine.A seconda del tipo di sorgente di ingresso, le opzioni x relative alla dimensione dell’immagine possono variare.Le voci disponibili variano in base alla modalità x selezionata.In modalità PC, è possibile regolare solo i formati x 16:9 e 4:3.Le impostazioni possono essere modificate e memorizzate x per ogni dispositivo esterno collegato al televisore.Usando la funzione x Adatta a schermo con un ingresso HDMI 720p, 1 riga verrà tagliata in alto, in basso, a sinistra e a destra come nella funzione di overscan. Mod schermo (16:9 / Wide Zoom / Zoom / 4:3) ■ : Disponibile solo quando la dimensione delle immagini è impostata su Auto Wide. E’ possibile impostare la dimensione delle immagini desiderata al formato 4:3 WSS (Wide Screen Service) o alla dimensione originale. Ogni paese europeo ha le proprie dimensioni delle immagini.Non disponibile in modalità PC, Comp. o HDMI. ✎

Filtr disturbo digit (Off / Basso / Medio / Alto ■

/ Automatico / Visualizzazione auto): Al cambio dei canali analogici, visualizza l’intensità del segnale. Visualizzazione auto: Al cambio dei canali analogici, visualizza l’intensità del segnale.Disponibile solo per i canali analogici. ✎ La barra di colore verde indica che si sta ✎ ricevendo il miglior segnale possibile. Filtro disturbo MPEG (Off / Basso / Medio / Alto / ■ Automatico): Riduce il disturbo MPEG per una migliore qualità delle immagini.Disabilitata in modalità PC. ✎

Livello di nero HDMI (Normale / Basso): ■ Consente di selezionare il livello di nero dello schermo per regolare la profondità dell’immagine.Disponibile solo in modalità HDMI (segnali RGB). ✎

Modalità Film (Off / Auto1 / Auto2) ■ : Il televisore può essere impostato automaticamente per rilevare ed elaborare i segnali dei film provenienti da tutte le sorgenti e per regolare l’immagine in modo da ottenere una visualizzazione ottimaleDisponibile in modalità TV, AV, COMP. (480i / ✎ 1080i) e HDMI (480i / 1080i). 100Hz Motion Plus (Off / Chiara / Standard / ■ Uniforme / Personalizzata / Demo): Elimina l’effetto ’trascinamento’ dalle scene in rapido movimento per offrire una visione più nitida delle immagini.Se si attiva ✎ 100Hz Motion Plus, lo schermo potrebbe risultare disturbato. In questo caso, impostare 100Hz Motion Plus su Off. Riduz distorsioni: Regola il livello di sfarfallio dalle sorgenti video.Riduz vibrazioni: Regola il livello di vibrazioni dalle sorgenti video durante la riproduzione di un video.Reset: Ripristina le impostazioni personalizzate. Ora protezione auto (2 ore / 4 ore / 8 ore / 10 ■ ore / Off) Se una immagine fissa permane sullo schermo per un determinato periodo di tempo, entra automaticamente in funzione la modalità Protezione automatica da bruciatura.

P POWER BN68-02558B-PRIta.indb 15 2/22/2010 9:31:56 PM16 Italiano Funzioni base

Reset immagine (OK / Annulla) Ripristina la modalità corrente delle immagini ai valori predefiniti. Configurazione del televisore con il PC ¦ Impostare la sorgente di ingresso su PC. Regolazione auto

t Per regolare i valori frequenza/posizioni e le impostazioni di sintonizzazione automaticamente. Non disponibile quando il televisore è collegato ✎ mediante cavo HDMI/DVI. Schermo

Grossa / Fine ■ : Rimuove o riduce eventuali disturbi dalle immagini. Se non si riesce a eliminare il disturbo mediante la sintonizzazione fine, regolare la frequenza nel modo migliore possibile (Grossa) ed eseguire nuovamente la sintonizzazione fine. Una volta ridotto il disturbo, regolare l’immagine in modo che sia perfettamente centrata sullo schermo. Posizione ■ : Regolare lo schermo del PC usano i tasti

freccia (▲ / ▼ / ◄ / ►).

Reset immagine ■ : Ripristina l’immagine ai valori predefiniti.Uso del televisore come uno schermo PCImpostazione del software del PC (basato su Windows XP)In base alla versione di Windows e alla scheda video in uso, le schermate effettive del PC possono essere diverse; nel caso, verranno quasi sempre applicate le stesse informazioni di impostazione base. (In caso contrario, contattare la casa costruttrice del computer oppure un rivenditore Samsung).1. Fare clic sul “Pannello di controllo” nel menu Start di Windows.2. Fare clic su “Aspetto e temi” nel “Pannello di controllo” per visualizzare una finestra di dialogo.3. Fare clic su “Schermo” per visualizzare una finestra di dialogo.4. Fare clic sulla scheda ‘Impostazioni’ nella finestra di dialogo.Impostazione della dimensione corretta (risoluzione) y[Ottimale: 1920 x 1080 pixel]Se la finestra di dialogo delle impostazioni contiene yun’opzione relativa alla frequenza verticale, il valore corretto è “60” o “60 Hz”. In caso contrario, fare clic su ‘OK’ e uscire dalla finestra di dialogo.Menu Suono Cambiare la Modalità audio preimpostata ¦

Standard ■ : Seleziona la modalità audio normale.

Musica ■ : Enfatizza la musica rispetto alle voci.

Film ■ : Offre la migliore qualità audio per la visione di film.

Voce cristallina ■ : Enfatizza le voci rispetto ad altri suoni.

Amplificazione ■ : Aumenta l’intensità delle alte frequenze per offrire alle persone con deficit uditivo un ascolto migliore. Regolare le impostazioni audio ¦

Equalizzatore Regola la modalità audio. Bilanciamento L/R ■ : Controlla il bilanciamento degli altoparlanti sinistro e destro. 100Hz / 300Hz / 1kHz / 3kHz / 10kHz ■ (Regolazione larghezza di banda): Regola il livello delle frequenze di larghezza di banda. Reset ■ : Ripristina l’equalizzatore alle impostazioni predefinite. Sistemi audio, ecc. ¦

SRS TruSurround HD (Off / On)

t (solo modalità audio standard)Questa funzione produce un audio virtuale a 5.1 canali surround attraverso una coppia di altoparlanti o di cuffie mediante l’uso della tecnologia HRTF (Head Related Transfer Function). SRS TruDialog (Off / On) (solo modalità audio standard)Questa funzione permette di incrementare l’intensità della voce rispetto alla musica di fondo o agli effetti sonori in modo che sia possibile udire meglio i dialoghi durante la visione di un programma. Lingua audio (solo canali digitali)Cambia la lingua predefinita per le lingue audio. Le lingue disponibili possono variare in base alla ✎ trasmissione. Formato audio (MPEG / Dolby Digital 5.1) (solo canali digitali)Quando l’audio è generato sia dall’altoparlante principale sia dal ricevitore audio, potrebbe prodursi un effetto di eco a causa della diversa velocità di decodifica dei due dispositivi. In questo caso, attivare la funzione Altoparlante TV.L’opzione Formato audio ✎ può essere diversa in base alla trasmissione. L’audio Dolby digitale 5.1ch è disponibile solo quando viene collegato un altoparlante esterno mediante un cavo ottico. BN68-02558B-PRIta.indb 16 2/22/2010 9:31:56 PM17 Italiano 03 Funzioni base

Descrizione audio (non disponibile in tutti i paesi) (solo canali digitali)Questa funzione gestisce il flusso audio per l’opzione AD (Audio Description), quando è trasmesso insieme all’Audio principale dall’emittente. Descrizione audio (Off / On) ■ : Attiva e disattiva la funzione Descrizione audio. Volume ■ : Regola il volume della descrizione audio.

Volume auto (Off / Normale / Notte) Per equalizzare il volume di ogni canale, impostare su Normale. Notte ■ : Questa modalità fornisce una migliore esperienza audio rispetto alla modalità Normale, escludendo quasi ogni rumore. Questa modalità è utile durante la notte. Selezione altoparlante (Altoparlante est /

Altoparlante TV)A causa delle differenze di velocità nella decodifica tra l’altoparlante principale e il ricevitore audio, è possibile avvertire una eco del suono. In questo caso, attivare la funzione Altoparlante est del televisore.Quando ✎ Seleziona altoparlante è impostato su Altoparlante est., i tasti volume e MUTE non sono attivi e le impostazioni audio sono limitate. Quando ✎ Seleziona altoparlante è impostata su Altoparlante est, è necessario usare queste funzioni.Altoparlante TV: Off, Altoparlante est: On x Quando ✎ Seleziona altoparlante è impostata su Altoparlante TV, è necessario usare queste impostazioni.Altoparlante TV: On , Altoparlante est: On x In mancanza di segnale video, entrambi gli altoparlanti ✎ saranno disattivi. Imp. supplementare (solo canali digitali) Livello audio DTV(MPEG / HE-AAC) ■ : Questa funzione permette di ridurre la disparità di un segnale vocale (uno dei segnali ricevuti durante una trasmissione TV digitale) a un determinato livello.In base al tipo di segnale della trasmissione, ✎ MPEG / HE-AAC può essere regolato tra -10dB e 0dB. Per aumentare o diminuire il volume, regolare ✎ rispettivamente tra 0 e -10. Uscita SPDIF ■ : SPDIF (Sony Philips Digital InterFace) è usata per fornire un audio digitale riducendo le interferenze agli altoparlanti e ai vari dispositivi digitali come per esempio un lettore DVD.Formato audio: Durante la ricezione di una trasmissione TV digitale, è possibile selezionare il formato uscita audio digitale (SPDIF) tra le opzioni PCM o Dolby Digital.Collegando altoparlanti a 5.1ch in una ✎ impostazione Dolby Digital, massimizza l’esperienza audio in 3D.Ritardo audio: Usata per correggere la mancata corrispondenza audio-video durante la visione del televisore o di un video e ascoltando una uscita da un canale digitale mediante un dispositivo esterno come per esempio un ricevitore AV. Comp Dolby Digital (Linea / RF) ■ : Questa funzione minimizza la disparità dei segnali tra un segnale dolby digital e un segnale vocale (per es. audio MPEG, HE-AAC, audio ATV).Selezionare ✎ Linea per ottenere un audio dinamico, e RF per ridurre la differenza tra i suoni alti e bassi durante la notte.Linea: Impostare il livello di uscita dei segnali maggiori o minori di -31dB (riferimento) su -20dB o -31dB.RF: Impostare il livello di uscita dei segnali maggiori o minori di -20dB (riferimento) su -10dB o -20dB. Reset impostazioni audio (OK / Cancel) Ripristina tutte le impostazione dell’immagine ai valori predefiniti. Selezione della modalità audio ¦ Quando si imposta la modalità Dual I-II, la modalità audio corrente viene visualizzata sullo schermo.Tipo di audioDual I-II Predefinito A2 StereoMono MonoCambio automaticoStereoStereo ↔ Mono Dual Dual-I ↔ Dual-IIDual-INICAMStereoMono MonoCambio automaticoStereoMono ↔ Stereo Dual Mono → Dual-I Dual II Dual-ISe il segnale stereo è debole e si verifica un cambio ✎ automatico, passare alla modalità Mono.Attivata solo in caso di segnali audio stereo. ✎ Disponibile solo quando la sorgente ✎ Ingressi è impostata su TV.

P POWER BN68-02558B-PRIta.indb 17 2/22/2010 9:31:57 PM18 Italiano Funzioni base Menu Impostazione Impostazione dell’orario ¦

Orologio ■ : L’impostazione dell’ora serve per utilizzare le funzioni timer del televisore.L’ora corrente appare ogni volta che si preme il O tasto INFO.Se il cavo di alimentazione viene scollegato, è ✎ necessario impostare nuovamente l’orologio.Modalità orologio (Automatico / Manuale)In base all’emittente e al segnale trasmesso, ✎ l’impostazione automatica dell’orario potrebbe non essere corretta. In questo caso, impostare l’orario manualmente.Per l’impostazione automatica dell’orario è ✎ necessario collegare l’antenna o il cavo.Imposta Ora: Impostare Giorno, Mese, Anno, Ora e Minuti manualmente.Disponibile solo quando ✎ Modalità orologio è impostata su ManualeFuso orario: E’ possibile selezionare il fuso orario della zona di residenza.Questa funzione è disponibile solo quando ✎ Modalità orologio è impostata su Automatico.In base all’emittente e al segnale, l’impostazione ✎ automatica dell’orario potrebbe non essere corretta. In questo caso, impostare l’orario manualmente. Impostazione Timer stand-by ¦ Timer stand-by ■ t : Spegne automaticamente il televisore dopo il periodo di tempo preimpostato. (30, 60, 90, 120, 150 e 180 minuti).Per annullare il ✎ Timer stand-by, selezionare Off. Impostazione del Timer di accensione /

Timer 1 / Timer 2 / Timer 3 ■ : Possono essere impostate tre diverse opzioni del Timer. Prima è necessario impostare l’orologio 10 TV ATV000 00 ▲

Timer 1Orario TV onOrario TV offVolumeDisattivaDisattiva Dom Lun Mar Mer Gio Ven Sab 1 voltaSorgente Antenna CanaleRipetizione L Sposta U Regola E Conferma R RitornaOrario TV on / Orario TV off: Per impostare l’ora e i minuti e attivare / disattivare. (Per attivare il timer con l’impostazione desiderata, impostare su Attiva.)Volume: Impostare il livello del volume desiderato.Sorgente: Selezionare il contenuto TV o USB da riprodurre quando il televisore viene acceso automaticamente. (La modalità USB può essere selezionata solo quando un dispositivo USB è collegato al televisore) Antenna (quando la Sorgente) è impostata su TV): Selezionare ATV o DTV. Canale (quando la Sorgente) è impostata su TV): Selezionare il canale desiderato. Contenuti (quando la Sorgente è impostata su USB): Selezionare una cartella nel dispositivo USB contenente i file musicali o le immagini da riprodurre quando il televisore si accende automaticamente.Se sul dispositivo USB non sono presenti file ✎ musicali, oppure la cartella contenente file musicali non è selezionata, l’opzione Timer non funziona correttamente.Nel caso ci sia una sola foto memorizzata sul ✎ dispositivo USB, la funzione Slide Show non è disponibile.Se il nome della cartella è troppo lungo, la cartella non ✎ è selezionabile. A ogni dispositivo USB utilizzato viene assegnata una ✎ cartella. In caso di più dispositivi USB, verificare che le cartelle assegnate a ogni USB abbiano nomi diversi. Ripetizione: Selezionare 1 volta, Ogni gg, Lun~Ven, Lun~Sab, Sab~Dom o Manuale. Selezionando Manuale, è possibile impostare il giorno che si desidera attivare il timer.Il simbolo ✎ c indica che è stato selezionato il giorno.Spegnimento automatico (disponibile solo quando il ✎ televisore si accende mediante il Timer): Il televisore viene automaticamente spento dopo 3 ore di inattività al fine di prevenirne il surriscaldamento. Blocco dei programmi ¦

Sicu rezza Prima della schermata di impostazione compare la ✎ schermata di inserimento del PIN. Digitare il PIN a 4 cifre; il PIN predefinito è “0-0-0-0”. ✎ Cambiare il PIN usando l’opzione Cambia PIN. Blocco canali (Off / On) ■ : Bloccare i canali in Gestione canali per impedire a utenti non autorizzati, per esempio i bambini, di visualizzare programmi non adatti.Disponibile solo quando la sorgente di ✎ Ingressi è impostata su TV. Blocco Canale (Livello blocco) ■ : Impedisce a utenti non autorizzati, per esempio i bambini, di visualizzare programmi non adatti mediante l’inserimento di un codice PIN a 4 cifre. Cons tutto: Sblocca tutti i livelli di blocco del televisore.La voce ✎ Blocco Canale può essere diversa in base al paese. BN68-02558B-PRIta.indb 18 2/22/2010 9:31:58 PM19 Italiano 03 Funzioni base

Cambia PIN ■ : Cambiare l’ID personale per impostare il televisore.Qualora si sia dimenticato il codice PIN, premere ✎ i tasti del telecomando nella sequenza seguente per ripristinare il codice PIN predefinito “0-0-0-0” : POWER (off) → MUTE → 8 → 2 → 4 → POWER (on). Altre funzioni ¦

Lingua Lingua menu ■ : Imposta la lingua dei menu. Lingua Teletext ■ : Imposta la lingua desiderata per il servizio Teletext.La lingua predefinita è l’inglese, nel caso in cui la ✎ trasmissione non supporti la lingua selezionata.Preferenze (Lingua principale audio / Lingua ■secondaria audio / Lingua principale sottotitoli / Lingua secondaria sottotitoli / Lingua principale Teletext / Lingua secondaria Teletext): Selezionare una lingua, che sarà la lingua predefinita alla selezione di un canale. Sottotitoli Utilizzare questo menu per impostare la modalità Sottotitoli. La funzione sottotitoli non è disponibile ✎ in modalità Comp. o HDMI. Sottotitoli (Off / On) ■ : Attiva e disattiva i sottotitoli. Modalità (Normale / Non udenti) ■ : Imposta la modalità dei sottotitoli. Lingua sottotitoli ■ : Imposta la lingua dei sottotitoli. Se il programma che si sta guardando non ✎ supporta la funzione Non udenti, si attiva automaticamente l’opzione Normale anche se è selezionata la modalità Non udenti.La lingua predefinita è l’inglese, nel caso in cui la ✎ trasmissione non supporti la lingua selezionata. Testo digitale (Disattiva / Attiva) (solo UK) Se il programma è trasmesso con testo digitale, questa funzione è attivata. Rete (Tipo di rete) / Impostazione rete

/ Test di rete / Samsung Wireless Link /

SWL connect) Per la descrizione dettagliata delle procedure per l’impostazione delle opzioni, vedere le istruzioni ‘Connessione di rete’ (P. 23). Generale

Modalità gioco (Off / On) ■ : Durante la connessione a una console per videogiochi come PlayStation™ o Xbox™, il gioco sarà più realistico selezionando la modalità gioco.NOTA ✎ Precauzioni e limitazioni per la x modalità giocoPer scollegare una console per videogiochi e –collegare un altro dispositivo esterno, impostare Modalità gioco su Off nel menu di impostazione. Visualizzando il menu TV in – Modalità gioco si potrebbe verificare un leggero sfarfallio.Modalità gioco x non è disponibile in modalità TV e PC. Dopo aver collegato la x console per giochi, impostare Modalità gioco su On per prevenire una cattiva qualità delle immagini.Se la x Modalità gioco è impostata su On: La modalità Immagine è impostata su Standard e la

modalità Suono è impostata su Personalizzata.

BD Wise (Off / On) ■ : Fornisce la qualità ottimale delle immagini per i prodotti SAMSUNG DVD, Blu-ray e Home Theatre che supportano il formato BD Wise. Quando BD Wise è impostato su On, la modalità immagine viene automaticamente cambiata alla risoluzione ottimale.Disponibile in caso di connessione di prodotti ✎ Samsung che supportano BD Wise mediante cavo HDMI. Trasparenza menu (Luminoso / Scuro) Imposta la ■ trasparenza del menu. Melodia (Off / Basso / Medio / Alto) ■ : Per riprodurre una melodia all’accensione o allo spegnimento del televisore. Common Interface

Menu CI ■ : Permette all’utente di accedere al menu del modulo CAM. Selezionare il Menu CI in base alla scheda PC. Info sull’applicazione ■ : Visualizza le informazioni relative al modulo CAM inserito nell’alloggiamento CI e nella “SCHEDA CI o CI+”inserita nel modulo CAM. È possibile installare il modulo CAM in qualsiasi momento, a televisore acceso o spento.1. Acquistare il modulo CI CAM presso il rivenditore locale o via telefono.2. Inserire saldamente la “SCHEDA CI o CI+”nel modulo CAM nella direzione indicata dalla freccia.3. Inserire il modulo CAM con la “SCHEDA CI o CI+” nell’alloggiamento common interface, nella direzione indicata dalla freccia, in modo che sia parallela 4. Verificare la visione dell’immagine su un canale a segnale criptato. Telecomando wireless (On / Off) Per accendere o spegnere il telecomando wireless o consentirne l’accesso.

P POWER BN68-02558B-PRIta.indb 19 2/22/2010 9:31:58 PM20 Italiano Funzioni base

PIP (Picture In Picture) ¦

t Permette la visualizzazione contemporanea di un canale TV e di una sorgente video esterna. PIP (Picture-in-Picture) non funziona nella stessa modalità. NOTA

✎ Spegnendo il televisore durante la visione in modalità x PIP, la finestra PIP scomparirà.L’immagine nella finestra PIP potrebbe apparire x leggermente innaturale quando si usa la schermata principale per visualizzare un videogame o il karaoke.Durante l’attivazione di x Internet@TV la funzione PIP non è disponibile.Impostazioni PIP x Immagine principale Immagine secondariaComponent, HDMI1/DVI, HDMI2, HDMI3, HDMI4,

PC TV PIP (Off / On) ■ : Attiva o disattiva la funzione PIP.

Canale ■ : Selezionare il canale per lo schermo secondario. Dimensioni ( ■ Õ

à ): Per selezionare la dimensione della immagine secondaria.Posizione ( ■ Ã

œ ): Per selezionare la posizione della immagine secondaria. Selezione audio (Principale / Secondario) ■ : E’ possibile scegliere l’audio desiderato (Principale / Secondario) in modalità PIP.Menu Supporto Auto diagnosi

Test immagine (Sì / No) ■ : Usare questa funzione per verificare eventuali problemi di immagine; nel caso il problema persista, verificare la trama colori. Test audio (Sì / No) ■ : Usare la melodia predefinita per verificare eventuali problemi audio. Se non c’è ritorno audio dagli altoparlanti del ✎ televisore, prima di eseguire il test audio verificare che Seleziona altoparlante sia impostato su Altoparlante TV nel menu Suono.E’ possibile ascoltare la melodia durante il test ✎ anche se Seleziona altoparlante è impostato su Altoparlante est oppure quando l’audio è stato disattivato premendo il tasto MUTE. Informazioni sul segnale ■ : (solo canale digitali) La qualità di ricezione dei canali HDTV è perfetta o i canali non sono disponibili. Regolare l’antenna per aumentare la forza del segnale. Ricerca e risoluzione guasti ■ : Se il televisore presenta problemi, consultare questa sezione.Se tra le varie descrizioni non è riportato il ✎ problema riscontrato, contattare il Centro di assistenza clienti Samsung. Aggiornamento software Aggiornamento software può essere eseguito mediante un segnale di trasmissione o mediante il download del più recente firmware dal sito samsung.com su un dispositivo USB. Versione corrente è il software già installato nel televisore. La versione del software è rappresentata come ✎ “Anno/Mese/Giorno_Versione”.Installare la versione più recente Tramite USB ■ : Inserire un’unità USB contenente il file di aggiornamento del firmware scaricato dal sito www.samsung.com nel televisore. Fare attenzione a non scollegare l’alimentazione o rimuovere l’unità USB mentre l’aggiornamento è in corso. Al termine dell’aggiornamento del firmware, il televisore si spegnerà e riaccenderà automaticamente. Al termine dell’aggiornamento del software, le impostazioni video e audio modificate torneranno alle impostazioni predefinite. Si consiglia di scrivere le impostazioni in modo da poterle facilmente ripristinare dopo l’aggiornamento.Pannello laterale del televisore o Unità USBAggiornamento softwareU Sposta E Conferma R RitornaVersione corrente 2010/01/18_000001Tramite USB ►OnlineTramite canaleAggiornamento mod Standby : 2 ore dopoSoftware alternativo ----/--/--/--_------ BN68-02558B-PRIta.indb 20 2/22/2010 9:31:59 PM21

By Online ■ : Aggiornare il software mediante Internet.

Per prima cosa, configurare la propria rete.

Per istruzioni dettagliate sull’uso dell’opzione

Impostazione rete, vedere la sezione

“Impostazione della rete”.

Se la connessione a Internet non funziona

correttamente, potrebbe interrompersi. Riprovare.

Se il problema persiste, scaricare il file di

aggiornamento sul dispositivo USB e riprovare.

Tramite canale ■ : Aggiorna il software mediante il segnale

Se la funzione viene selezionata durante il periodo

di trasmissione del software, il software verrà

automaticamente ricercato e scaricato.

Il tempo necessario per scaricare il software è

determinato dallo stato del segnale.

Aggiornamento mod Standby ■ : All’orario prestabilito

verrà eseguito automaticamente un aggiornamento

manuale. Poiché l’alimentazione dell’unità si attiva

internamente, lo schermo LCD potrebbe attivarsi per

breve tempo. Questo fenomeno può continuare per più

di un’ora, fino al termine dell’aggiornamento software.

Software ■ alternativo (backup): Visualizza la versione

software scaricata tramite l’opzione Online. Durante

l’aggiornamento software, se la procedura viene

interrotta, questa funzione verrà attivata.

Guida alla connessione HD Consultare queste informazioni durante la connessione di

dispositivi esterni al televisore.

Fare riferimento a queste informazioni in caso di

funzionamento anomalo del televisore o se si desidera

aggiornare il software. E’ possibile reperire le informazioni

riguardanti i nostri call centre, e come scaricare prodotti e

software. BN68-02558B-PRIta.indb 21 2/22/2010 9:31:59 PM22 Italiano Funzioni avanzate Modalità di visualizzazione (ingresso D-Sub e HDMI/DVI)La risoluzione ottimale è 1920 X 1080 @ 60 Hz.Modalità RisoluzioneFrequenza orizzontale (kHz)Frequenza verticale (Hz)Frequenza di clock dei pixel (MHz)Polarità sync (O/V) IBM 640 x 350 31.469 70.086 25.175 +/-720 x 400 31.469 70.087 28.322 -/+ MAC 640 x 480 35.000 66.667 30.240 -/-832 x 624 49.726 74.551 57.284 -/-1152 x 870 68.681 75.062 100.000 -/-VESA CVT720 x 576 35.910 59.950 32.750 -/+1152 x 864 53.783 59.959 81.750 -/+1280 x 720 56.456 74.777 95.750 -/+1280 x 960 75.231 74.857 130.000 -/+VESA DMT640 x 480 31.469 59.940 25.175 -/-640 x 480 37.861 72.809 31.500 -/-640 x 480 37.500 75.000 31.500 -/-800 x 600 37.879 60.317 40.000 +/+800 x 600 48.077 72.188 50.000 +/+800 x 600 46.875 75.000 49.500 +/+1024 x 768 48.363 60.004 65.000 -/-1024 x 768 56.476 70.069 75.000 -/-1024 x 768 60.023 75.029 78.750 +/+1152 x 864 67.500 75.000 108.000 +/+1280 x 1024 63.981 60.020 108.000 +/+1280 x 1024 79.976 75.025 135.000 +/+1280 x 800 49.702 59.810 83.500 -/+1280 x 800 62.795 74.934 106.500 -/+1280 x 960 60.000 60.000 108.000 +/+1280 x 720 45.000 60.000 74.250 +/+1360 x 768 47.712 60.015 85.500 +/+1440 x 900 55.935 59.887 106.500 -/+1440 x 9001600 x 120070.63575.00074.98460.000136.750162.000 -/+

+/+ 1680 x 1050 65.290 59.954 146.250 -/+VESA GTF1280 x 720 52.500 70.000 89.040 -/+ 1280 x 1024 74.620 70.000 128.943 -/-VESA DMT / DTV CEA 1920 x 1080p 67.500 60.000 148.500 +/+NOTE ✎

Quando si effettua una connessione mediante cavo HDMI / DVI, è necessario utilizzare la porta

La modalità interlacciata non è supportata.

Questo dispositivo potrebbe non funzionare correttamente se si seleziona un formato video non standard.

Le modalità Separata e Composito sono supportate. La modalità SOG (Sync On Green) non è supportata.

04 Funzioni avanzate

E’ possibile impostare il televisore in modo da poter accedere a Internet attraverso una LAN con un collegamento via cavo o

Collegamento a una rete cablata ¦

Vi sono tre modi per collegare il televisore alla LAN via cavo:

E’ possibile collegare il televisore alla LAN connettendo la porta LAN sul retro del televisore a un modem esterno mediante y

un cavo Cat 5. Vedere lo schema riportato sotto.

E’ possibile collegare il televisore alla LAN connettendo la porta LAN sul retro del televisore al Router IP collegato a un y

modem esterno. Usare un cavo Cat 5 per la connessione. Vedere lo schema riportato sotto.

In base alla configurazione della LAN, potrebbe essere possibile collegare il televisore alla LAN connettendo la porta y

LAN sul retro del televisore direttamente alla presa di rete a muro mediante un cavo Cat 5. Vedere lo schema riportato

sotto. Notare che la presa a muro è collegata a un modem o un router che potrebbe essere installato in qualsiasi punto

Se si dispone di una rete dinamica, è necessario utilizzare un modem ADSL o un router in grado di supportare il

protocollo DHCP (Dynamic Host Configuration Protocol). Modem e router che supportano il protocollo DHCP forniscono

automaticamente indirizzo IP, maschera di sottorete, gateway e DNS necessari al televisore per accedere a Internet, in

modo da non costringere l’utente a immetterli manualmente. La maggior parte delle reti domestiche sono di tipo dinamico.

Alcune reti richiedono un indirizzo IP statico. Se la rete richiede un indirizzo IP statico, immettere manualmente indirizzo

IP, maschera di sottorete, gateway e DNS nella schermata Cable Setup (Impostazioni cavo) del televisore durante

l’impostazione della connessione di rete. Per ottenere indirizzo IP, maschera di sottorete, gateway e DNS contattare il

proprio Internet Service Provider (ISP). Se si usa un computer basato su Windows, è possibile ottenere tali valori anche via

E’ possibile utilizzare modem ADSL in grado di supportare il protocollo DHCP se la rete richiede un indirizzo IP

statico. I modem ADSL che supportano il protocollo DHCP permettono inoltre di usare indirizzi IP statici. Porta modem a pareteModem esterno (ADSL / VDSL / TV via cavo)Pannello posteriore del televisoreCavo LANCavo modemPorta modem a pareteModem esterno (ADSL / VDSL / TV via cavoPannello posteriore del televisoreCavo LANCavo modemPorta modem a paretePannello posteriore del televisoreCavo LANRouter IP (con server DHCP)Cavo LANBN68-02558B-PRIta.indb 23 2/22/2010 9:32:03 PM24

Impostazione rete (Auto)

Durante la connessione del televisore a una rete che

supporta il protocollo DHCP, configurare Impostazione rete

su Auto. Per impostare automaticamente la connessione di

rete via cavo del televisore, seguire questi passaggi:

Procedura per l’impostazione automatica

1. Collegare il televisore alla LAN come descritto nella

2. Accendere il televisore, premere il tasto MENU sul

telecomando, usare il tasto ▲ o ▼ per selezionare

Impostazione, quindi premere ENTER E

3. Usare il tasto ▲ o ▼ per selezionare Rete nel menu

Impostazione, quindi premere ENTER E

visualizzata la schermata Rete.

Tipo di rete : Wired ►Impostazione ReteTest di reteSWL(Samsung Wireless Link) : OffConnessione SWLU Sposta E Conferma R Ritorna 4. Nella schermata Rete, selezionare Tipo di rete.

5. Impostare Tipo di rete su Cavo.

6. Selezionare Impostazione rete. Verrà visualizzata la

schermata Impostazione rete.

Impostazione Rete Impostazione IP : Auto ►Indirizzo IP :

Maschera sottorete :

DNS : Auto Server DNS : U Sposta E Conferma R Ritorna 7. Impostare Impostazione IP su Auto.

8. Auto acquisisce e immette automaticamente le

impostazioni Internet necessarie.

9. Attendere due minuti, quindi premere il tasto RETURN

10. Se la funzione Rete non ha acquisito le impostazioni di

rete, passare alle istruzioni per la procedura Manuale.

Impostazione rete Manuale

Configurare Impostazione rete su Manuale quando si

collega il televisore a una rete che richiede un indirizzo IP

Ottenere le impostazioni per la connessione di rete

Per ottenere le impostazioni per la connessione di rete sulla

maggior parte dei computer basati su Windows, seguire

1. Cliccare con il tasto destro del mouse sull’icona Rete in

basso a destra dello schermo.

2. Nel menu a comparsa visualizzato, cliccare su Stato.

3. Nella finestra di dialogo, cliccare sulla scheda Supporto.

4. Nella scheda Supporto, cliccare su Dettagli. Sullo

schermo vengono visualizzate le impostazioni per la

connessione di rete.

Procedura per l’impostazione manuale

Per impostare manualmente la connessione di rete via cavo

del televisore, seguire questi passaggi:

1. Seguire i passaggi da 1 a 6 della “Procedura per

l’impostazione automatica”.

2. Impostare Impostazione IP su Manuale.

3. Premere il tasto ▼ del telecomando per passare al

primo campo da compilare.

4. Immettere le impostazioni Indirizzo IP, Maschera

sottorete, Gateway e Server DNS. Per digitare i numeri

utilizzare i tasti numerici del telecomando, per spostarsi

fra i campi utilizzare i tasti freccia.

5. Al termine, premere il tasto RETURN sul telecomando.

6. Selezionare Test di rete per verificare la connettività a

BN68-02558B-PRIta.indb 24 2/22/2010 9:32:04 PM25 Italiano 04 Funzioni avanzate

Collegamento a una rete wireless ¦

Per collegare il televisore a una rete wireless, è necessario disporre di un router o di un modem wireless e di un adattatore

LAN wireless Samsung (WIS09ABGN) da collegare al jack USB sul pannello posteriore o laterale del televisore. Vedere la figura riportata sotto. L’adattatore LAN wireless Samsung è in vendita presso rivenditori autorizzati, siti di Ecommerce e sul sito Samsungparts.

com. L’adattatore LAN wireless Samsung supporta i protocolli di comunicazione IEEE 802.11A/B/G e N. Samsung consiglia di

utilizzare il protocollo IEEE 802.11N. La riproduzione di un video mediante connessione IEEE 802.11B/G potrebbe non essere fluida. NOTA

✎ Per utilizzare una rete wireless è necessario utilizzare l’adattatore LAN wireless Samsung (WIS09ABGN). x L’adattatore LAN wireless Samsung è venduto separatamente. L’adattatore LAN wireless WIS09ABGN è in vendita x presso rivenditori autorizzati, siti di Ecommerce e sul sito Samsungparts.com.Per utilizzare una rete wireless, il televisore deve essere collegato a un router IP wireless. Se il router IP wireless x

supporta il protocollo DHCP, il televisore può utilizzare sia un indirizzo DHCP sia un indirizzo IP statico per collegarsi alla rete in modalità wireless. Selezionare un canale per il router IP wireless che non sia attualmente utilizzato. Se il canale impostato per il router

x IP wireless è attualmente utilizzato da un altro dispositivo vicino, ciò comporterà interferenze e le comunicazioni potrebbero interrompersi.Sistemi di sicurezza diversi da quelli sotto elencati non sono compatibili con il televisore. x Selezionando la modalità Pure High-throughput (Greenfield) 802.11n con crittografia di tipo WEP, TKIP o TKIPAES x (WPS2Mixed) per il proprio AP, i televisori Samsung non supporteranno una connessione conforme alle nuove specifiche di certificazione Wi-Fi.Se il proprio AP supporta WPS (Wi-Fi Protected Setup), è possibile collegarsi alla rete mediante PBC (Push Button x Configuration) o un PIN (Personal Identification Number). WPS configurerà automaticamente l’SSID e la chiave WPA in entrambe le modalità.Tenere l’adattatore LAN wireless Samsung distante dal televisore. Durante la visione del televisore con un adattatore x collegato nelle vicinanze, su alcuni canali le immagini potrebbero risultare distorte.Se il router, il modem o un dispositivo non è certificato, potrebbe non connettersi al televisore mediante l’adattatore x LAN wireless Samsung.Metodi di connessione x : Vi sono sei modi per impostare la connessione alla rete wireless.Configurazione automatica Samsung –PBC (WPS) –Auto Setup (Impostazione automatica) (mediante la funzione Auto Network Search (Ricerca rete automatica)) –Impostazione manuale –SWL (Samsung Wireless Link) –Ad-Hoc –Tutti gli adattatori LAN wireless Samsung devono essere collegati direttamente alla porta USB del televisore. Gli HUB x USB non sono supportati. o Per utilizzare la funzione SWL (Samsung Wireless Link), collegarsi alla porta ✎ USB 1 (HDD).Porta LAN a pareteCavo LANRouter IP wireless (AP con server DHCP)Adattatore LAN wireless SamsungPannello laterale del televisore BN68-02558B-PRIta.indb 25 2/22/2010 9:32:05 PM26 Italiano Funzioni avanzate

(Configurazione automatica Samsung) Questa funzione è disponibile negli AP (Access Point) che supportano la modalità Samsung Auto Configuration (Configurazione automatica Samsung). Se tali AP non sono disponibili, è possibile collegarsi mediante PBC (WPS) oppure manualmente.Questa funzione è disponibile quando ✎ SWL (Samsung Wireless Link) è impostato su Off.E’ possibile vedere l’elenco delle apparecchiature che ✎ supportano la funzione di Configurazione automatica Samsung sul sito www.samsung.com.Procedura per l’impostazione mediante la funzione Configurazione automatica Samsung1. Posizionare AP e televisore vicini e accenderli entrambi.Poiché i tempi di avviamento delle applicazioni ✎ sono diversi tra loro, potrebbe risultare necessario attendere circa 2 minuti.Se il cavo LAN è collegato alla porta WAN ✎ dell’AP durante la configurazione automatica, sarà possibile completare il test di connessione Internet. Se la connessione non è disponibile, la funzione Configurazione automatica Samsung verificherà solo i dispositivi collegati all’AP (e non la connessione Internet).2. Dopo 2 minuti, collegare l’adattatore LAN wireless Samsung al televisore. Una volta impostato l’adattatore LAN wireless Samsung, verrà visualizzata la finestra a comparsa.3. Appena stabilita la connessione, posizionare l’AP di fianco all’adattatore LAN wireless Samsung a una distanza non superiore a 25 cm.4. Attendere fino all’avvenuta connessione automatica.Se la connessione non riesce, impostare l’AP e ✎ riprovare.Se la funzione Configurazione automatica ✎ Samsung non è in grado di collegare il televisore all’AP, comparirà una schermata che avviserà della mancata connessione. Reimpostare l’AP e riprovare. Se la connessione ancora non riesce, scegliere un altro metodo di connessione, PBC (WPS), automatico o manuale.5. Una volta stabilita la connessione, individuare il router nella posizione desiderata.Se le impostazioni dell’AP sono cambiate o è la ✎ prima volta che si utilizza l’AP dopo l’acquisto, sarà necessario impostarlo nuovamente iniziando dal passaggio 1. Impostazione rete (PBC (WPS)) Procedura per l’impostazione mediante PBC (WPS)Se il router è dotato di un tasto PBC (WPS), seguire questi passaggi:1. Collegare il televisore alla LAN come descritto nella sezione precedente.2. Accendere il televisore, premere il tasto MENU sul telecomando, usare il tasto ▲ o ▼ per selezionare Impostazione, quindi premere ENTER E

3. Usare il tasto ▲ o ▼ per selezionare Rete nel menu Impostazione, quindi premere ENTER E

4. Nella schermata Rete, selezionare Tipo di rete. 5. Impostare Tipo di rete su Wireless.6. Selezionare Impostazione rete. Verrà visualizzata la schermata Impostazione rete. Impostazione Rete Seleziona una rete : Non selezionato ► Impostazione IP : Automatico Indirizzo IP :

Maschera sottorete :

DNS : Automatico DNS Server : U Sposta E Conferma R Ritorna7. Premere il tasto Rosso del telecomando.8. Premere il tasto PBC (WPS) sul router entro due minuti. Il televisore acquisirà automaticamente tutte le impostazioni di rete di cui necessita e si collegherà alla rete.9. Una volta impostata la connessione di rete, premere il tasto RETURN per uscire dalla schermata Impostazione rete. Impostazione rete (Auto) La maggior parte delle reti wireless dispongono di un ulteriore sistema di sicurezza che utilizza l’accesso alla rete tramite dispositivi per la trasmissione di un codice di sicurezza crittografato denominato Chiave di sicurezza o di accesso. La Chiave di sicurezza è basata su una passphrase, solitamente una parola o un codice alfanumerico di una determinata lunghezza richiesti al momento dell’impostazione della funzione di protezione della rete wireless. Utilizzando questo metodo per l’impostazione della connessione di rete, e avendo specificato una Chiave di sicurezza per accedervi, verrà chiesta una passphrase durante la procedura di impostazione.Procedura per l’impostazione automaticaPer impostare automaticamente l’accesso a una connessione wireless, seguire questi passaggi:1. Seguire i passaggi da 1 a 6 della “Procedura per l’impostazione mediante PBC (WPS)” descritta sopra. 2. Usare il tasto ▼ per selezionare Impostazione IP, quindi premere ENTER E . Premere il tasto ▲ o ▼ per selezionare Auto, quindi premere ENTER E BN68-02558B-PRIta.indb 26 2/22/2010 9:32:05 PM27

04 Funzioni avanzate

3. Premere il tasto ▲ per passare a Seleziona una rete,

quindi premere ENTER E

. La funzione Rete ricerca

le reti wireless disponibili. Al termine, verrà visualizzato

l’elenco delle reti wireless disponibili.

4. Nell’elenco delle reti disponibili, premere il tasto

▲ o ▼ per selezionare le rete desiderata, quindi

Se l’AP è impostato su Nascosto, sarà necessario

selezionare Aggiungi rete e digitare Nome

rete (SSID) e Chiave sicur per stabilire la

5. Se compare la finestra PIN/Sicurezza, andare al

passaggio 6. Se compare la schermata di connessione

rete, andare al passaggio 10.

6. Premere il tasto ▲ o ▼ per selezionare Sicurezza

o PIN. Per la maggior parte delle reti domestiche,

selezionare Sicurezza (per Chiave sicur). Viene

visualizzata la schermata Sicurezza.

A B C D E F GH I J K L M NO P Q R S T UV W X Y Z 0~9 Security Key0 enteredNumber Lower case

C Impostazione Rete n Sposta E Conferma R Ritorna 7.

Nella schermata Sicurezza, digitare la passphrase di rete.

Dovrebbe essere possibile reperire la passphrase

in una delle schermate di impostazione usate per

impostare il router o il modem.

8. Per digitare la passphrase, seguire queste regole

Premere i tasti numerici del telecomando per digitare –

Usare i tasti freccia del telecomando per passare da –

un tasto all’altro nella schermata Chiave sicur.

Premere il tasto Rosso per cambiare da maiuscolo –

a minuscolo e viceversa o visualizzare simboli/

Per digitare una lettera o un simbolo, passare alla –

lettera o al simbolo, quindi premere ENTER E

Per cancellare l’ultima lettera o numero digitato, –

premere il tasto Verde del telecomando.

9. Al termine, premere il tasto Blu sul telecomando. Verrà

visualizzata la schermata Connessione rete.

10. Attendere che venga visualizzato il messaggio

di conferma della connessione, quindi premere

. Verrà visualizzata nuovamente la schermata

11. Per verificare la connessione, premere RETURN per

selezionare Test di rete, quindi premere ENTER E

Impostazione rete (Ad-Hoc)

E’ possibile collegarsi a un dispositivo mobile senza Access

Point tramite la scheda “Samsung Wireless LAN Adapter”

usando un network peer-to-peer.

Questa funzione è disponibile quando

Wireless Link) è impostato su Off.

Come collegarsi a un nuovo network Ad-hoc

1. Seguire i passaggi da 1 a 6 della “Procedura per

l’impostazione mediante PBC (WPS)” descritta sopra.

2. Scegliere Seleziona una rete Verrà visualizzato un

elenco di dispositivi/reti.

3. All’interno dell’elenco dei dispositivi, premere il tasto Blu

Ad-hoc è una connes. Wi-Fi

diretta con il telefono cellulare o il PC. Il

sistema di rete esistente potrebbe avere

funzioni limitate. Cambiare la connessione di

rete? comparirà sullo schermo.

4. Digitare il Nome rete (SSID) generato e la Chiave sicur

nel dispositivo che si desidera collegare.

Come collegarsi a un dispositivo Ad-hoc esistente

1. Seguire i passaggi da 1 a 6 della “Procedura per

l’impostazione mediante PBC (WPS)” descritta sopra.

2. Scegliere Seleziona una rete Sullo schermo comparirà

l’elenco dei dispositivi disponibili.

3. Selezionare il dispositivo desiderato nell’Elenco dei

4. Se la chiave di sicurezza è stata applicata, digitarla

Se la rete non funziona regolarmente, controllare

nuovamente i parametri Nome rete (SSID) e

Chiave sicur. Una Chiave sicur errata può

causare un malfunzionamento.

Impostazione rete (Manuale)

Se gli altri metodi non funzionano, digitare le impostazioni di

Ottenere le impostazioni per la connessione di rete

Per ottenere le impostazioni per la connessione di rete sulla

maggior parte dei computer basati su Windows, seguire

1. Cliccare con il tasto destro del mouse sull’icona Rete in

basso a destra dello schermo.

2. Nel menu a comparsa, cliccare su Stato.

3. Nella finestra di dialogo, cliccare sulla scheda Supporto.

4. Nella scheda Supporto, cliccare su Dettagli. Vengono

visualizzate le impostazioni di rete.

BN68-02558B-PRIta.indb 27 2/22/2010 9:32:06 PM28

Procedura per l’impostazione manuale

Per immettere le impostazioni di rete nel televisore, seguire

1. Seguire i passaggi da 1 a 6 della “Procedura per

l’impostazione mediante PBC (WPS)” descritta sopra.

2. Usare il tasto ▼ per selezionare Impostazione IP,

quindi premere ENTER E

. Premere il tasto ▲ o ▼ per

selezionare Manuale, quindi premere ENTER E

3. Premere il tasto ▼ per passare al primo campo da

compilare (Indirizzo IP).

4. Usare i tasti numerici per digitare i numeri.

5. Una volta compilato ogni campo, usare il tasto ► per

passare al campo successivo. E’ inoltre possibile usare

gli altri tasti freccia per spostarsi verso l’alto, il basso e a

6. Immettere le impostazioni Indirizzo IP, Maschera

7. Premere il tasto ▲ o ▼ per passare a DNS.

8. Premere il tasto ▼ per passare al primo campo DNS.

Digitare i numeri come indicato sopra.

9. Al termine, premere il tasto ▲ per passare a Seleziona

una rete. Selezionare la rete, quindi premere

10. Andare al passaggio 4 della “Procedura per

l’impostazione automatica” (P. 26) e seguire le istruzioni

a partire da quel punto.

(SWL (Samsung Wireless Link))

Questa funzione permette di collegare un dispositivo

Samsung che supporta PBC (WPS) al televisore. E’ possibile

collegare altri dispositivi al televisore anche se a quest’ultimo

non è collegato un router.

Internet@TV, l’AP (Access Point) deve

essere collegato alla rete wireless.

Se un adattatore LAN wireless Samsung è collegato

alla porta USB 2, la rete potrebbe non funzionare

regolarmente. Consigliamo di collegarlo alla porta USB

Solo i router che utilizzano la banda 2.4 Ghz sono

supportati. I router che utilizzano la banda 5 Ghz non

Al televisore è possibile collegare un dispositivo che supporta

Questa funzione è disponibile quando

Wireless Link) è impostato su On.

Come collegare Samsung Wireless Link

Per le procedure necessarie a stabilire una connessione,

vedere le seguenti indicazioni:

1. Seguire i passaggi da 1 a 5 della “Procedura per

l’impostazione mediante PBC (WPS)” descritta sopra.

2. Selezionare Samsung Wireless Link usando il tasto ▼

3. Selezionare SWL connect usando il tasto ▼ e premere

4. Se viene visualizzato il messaggio “Premere il tasto

PCB sul dispositivo supportato per collegarsi entro

120 secondi” premere il tasto PBC sul dispositivo per

Per maggiori informazioni, vedere il manuale di

impostazione della rete wireless del dispositivo da

5. Se il dispositivo è collegato in modo corretto al televisore

dopo l’avvio del conteggio visualizzato nella finestra,

questa si chiuderà automaticamente.

Se la connessione non riesce, riprovare dopo 2

Se il televisore non riesce a stabilire una connessione

Il televisore potrebbe non essere in grado di collegarsi a

Internet perché l’ISP ha registrato in modo permanente

l’indirizzo MAC (un numero di identificazione univoco) del

PC o del modem in uso; ciò consente l’autenticazione

dell’utente a ogni accesso a Internet in modo da evitare

l’accesso non autorizzato. Poiché il televisore ha un

indirizzo MAC diverso, l’ISP non è in grado di autenticare

il relativo indirizzo MAC, perciò il televisore non sarà in

grado di connettersi.

In questo caso, chiedere all’ISP le procedure per

collegare dispositivi diversi dal PC (per esempio il

televisore) a Internet.

Se l’Internet Service Provider richiede un ID o una

password per il collegamento a Internet, il televisore

potrebbe non essere in grado di collegarsi. In questo

caso, digitare l’ID o la password durante l’accesso a

La connessione Internet potrebbe interrompersi a causa

di un problema di firewall. In questo caso, contattare

l’Internet Service provider.

Se ancora non è possibile collegarsi a Internet anche

dopo aver seguito le procedure descritte dall’Internet

Service Provider, contattare Samsung Electronics al

numero 1-800-SAMSUNG.. BN68-02558B-PRIta.indb 28 2/22/2010 9:32:06 PM29

04 Funzioni avanzate

Collegamento di un dispositivo USB ¦

1. Accensione del televisore.

2. Collegare un dispositivo USB contenente foto, musica e/o filmati alla porta USB 1

(HDD) o USB 2 sul pannello laterale del televisore.

3. Quando un dispositivo USB viene collegato al televisore, sullo schermo compare

una finestra. A questo punto è possibile selezionare Media Play.

Connessione al PC tramite rete ¦

E’ possibile riprodurre video, file di immagini e file musicali memorizzati sul PC o sul televisore mediante una connessione di

rete in modalità Media Play

Media Play per riprodurre un file salvato sul PC, è necessario scaricare “PC Share Manager” e il manuale

utente dal sito “www.samsung.com.”

1. Per ulteriori informazioni sulla configurazione della rete, vedere ’Connessione di rete’.

È opportuno che il televisore e il PC siano nella stessa subnet. Le prime 3 parti dell’indirizzo subnet e IP del televisore e –

del PC devono essere uguali e solo l’ultima parte (l’indirizzo host) deve variare (per es. Indirizzo IP: 123.456.789.**)

2. Mediante un cavo LAN, collegare il modem esterno e il PC su cui verrà installato il programma Samsung PC Share

E’ possibile collegare il televisore al PC direttamente senza dover passare tramite un router. –

Funzioni non supportate quando si effettua il collegamento a un PC tramite rete:

Background Music (Musica di sottof) e Background Music Setting (Impostazione musica di

Ordinamento dei file in base alle preferenze nelle cartelle

� (REW) o µ (FF) durante la riproduzione di un film.

Le didascalie incorporate, Divx DRM, Multi-audio, non sono supportate.

Samsung PC Share Manager deve essere autorizzato dal programma firewall del PC.

Quando si utilizza la modalità

Media Play mediante una connessione di rete, in base alle funzioni del server:

Il metodo di ordinamento può variare.

La funzione di ricerca scene può non essere supportata.

Ripr in continuo, che riprende la riproduzione di un video interrotto, può non essere supportata.

La funzione – Ripr in continuo non supporta utenti multipli. (La funzione memorizza solo il punto in cui l’ultimo utente

ha interrotto la riproduzione.)

� (REW), µ (FF) o � (Pausa) potrebbero non funzionare a seconda delle informazioni relative al contenuto.

Se attraverso una rete wireless la riproduzione del video dovesse risultare a scatti, si consiglia l’uso di una rete cablata.

Utilizzando file multimediali senza licenza, il prodotto potrebbe non funzionare correttamente.

Elenco delle cose da sapere prima di utilizzare

MTP (Media Transfer Protocol) non è supportato.

Il file system supporta FAT16, FAT32 e NTFS.

Alcuni dispositivi audio e videocamere digitali USB possono non essere compatibili con questo televisore.

Media Play supporta solo i dispositivi USB MSC (Mass Storage Class). MSC è un dispositivo di memorizzazione di

massa Bulk-Only Transport. Esempi di MSC sono le unità Thumb, i lettori di schede Flash e le unità HDD USB (le

unità HUB USB non sono supportate.) I dispositivi devono essere collegati direttamente alla porta USB del televisore.

Prima di collegare il dispositivo al televisore, eseguire il backup dei file per prevenire una perdita accidentale o

eventuali danni. SAMSUNG non è responsabile di eventuali danni ai file dati o perdite di dati.

Collegare un’unità HDD USB alla porta dedicata,

Non scollegare il dispositivo USB durante il caricamento.

MSC supporta file MP3 e JPEG, mentre un dispositivo PTP supporta solo file JPEG.

Maggiore è la risoluzione dell’immagine, maggiore è il tempo necessario per visualizzarla sullo schermo.

La risoluzione massima supportata in JPEG è 15360X8640 pixel.

In caso di file non supportati o danneggiati, comparirà il messaggio “Not Supported File Format” (Formato file non

Se la chiave di ordinamento è impostata su Visual base, è possibile visualizzare in ogni cartella un massimo di 1000 file.

I file MP3 con DRM precedentemente scaricati da un sito a pagamento non verrano riprodotti. Digital Rights

Management (DRM) è una tecnologia che supporta la creazione, la distribuzione e la gestione di contenuti in modo

completo e integrato, compresa la protezione dei diritti e degli interessi dei fornitori dei contenuti, la prevenzione dalla

copia illegale, così come la gestione degli addebiti e dei pagamenti.

Se sono collegati più di 2 dispositivi PTP, potranno essere utilizzati solo uno alla volta.

Se sono collegati più di due dispositivi MSC, alcuni di essi potrebbero non essere riconosciuti. Se un dispositivo

richiede molta potenza (più di 500mA o 5V), il dispositivo USB può non essere supportato.

Nel caso in cui, quando si collega o si utilizza un dispositivo USB, venga visualizzato un messaggio che indica la

presenza di sovratensione, il dispositivo potrebbe non essere riconosciuto o non funzionare correttamente.

Se il televisore non ha ricevuto segnali nel tempo prefissato in

Ora protezione auto, si attiverà lo screensaver.

Le modalità di risparmio energetico di alcuni dischi rigidi possono azzerarsi automaticamente quando queste unità

vengono collegate al televisore.

Se si usa un cavo di prolunga USB, il dispositivo USB potrebbe non essere riconosciuto o i file sul dispositivo

potrebbero non essere letti.

Se il dispositivo USB collegato al televisore non viene riconosciuto, l’elenco dei file sul dispositivo è corrotto o uno

dei file in elenco non viene riprodotto, collegare il dispositivo USB al PC, formattare il dispositivo e controllare il

Se un file cancellato dal PC compare nuovamente quando si esegue Media Play, utilizzare la funzione “Svuota

cestino” sul PC per eliminare in modo permanente il file. BN68-02558B-PRIta.indb 30 2/22/2010 9:32:10 PM31 Italiano 04 Funzioni avanzate

Ordinam T Strumenti Visualizzazione a schermo ¦ Posizionarsi sul file desiderato usando i tasti su/giù/sinistra/destra, quindi premere ENTER E

 (Riproduci). Il file selezionato verrà visualizzato. Supporta ✎

Mod. dispositivo e Mod. contenuti nella homepage Media Play.

Video Riproduzione di video

1. Premere il tasto ◄ o ► per selezionare Video, quindi premere ENTER E nel menu Media Play. 2. Premere ◄/►/▲/▼ per selezionare il file desiderato tra quelli riportati in elenco. 3. Premere ENTER E o il tasto  (Riproduci).Il file selezionato verrà visualizzato in alto con il relativo tempo di riproduzione. – Se le informazioni sulla durata del video non sono disponibili, il tempo di riproduzione e la barra di avanzamento non – vengono visualizzati. Durante la riproduzione di video è possibile eseguire ricerche utilizzando i tast – ◄ e ►. In questa modalità , è possibile visualizzare clip video contenute in ✎ un gioco, tuttavia non è possibile riprodurre il gioco stesso. Formati sottotitoli supportati yNome Estensione file FormatoTesto MPEG-4 time-based .ttxt XMLSAMI .smi HTMLSubRip .srt string-basedSubViewer .sub string-basedMicro DVD .sub o .txt string-based

R Ritorna Sezione Elenco file:E’ possibile confermare i file e i gruppi ordinati in ogni categoria.Tasti operativi

A Rosso (Camb dispos): Seleziona un dispositivo connesso.

B Verde (Preferenze): Imposta le preferenze dei file. (non supportato in Visual base)

C Giallo (Seleziona): Seleziona più file da un elenco. I file selezionati vengono evidenziati con un simbolo.

D Blu (Ordinam.): Seleziona l’elenco ordinato. T Strumenti: Visualizza il menu delle opzioni.Usando i tasti ✎

µ , è possibile spostare l’elenco file alla pagina successiva o precedente.Informazioni:E’ possibile verificare il nome del file selezionato e il numero di file e di pagine.Sezione Elenco ordinamento:Visualizza lo standard di ordinamento.Lo standard di ordinamento ✎ cambia in base ai contenuti. BN68-02558B-PRIta.indb 31 2/22/2010 9:32:12 PM32

In caso di problemi con i contenuti di un codec, il codec non verrà supportato.

Se le informazioni relative a un Contenitore sono incorrette e il file è in errore, il Contenitore non sarà in grado di

riprodurlo correttamente.

Le funzioni audio e video possono non funzionare se i contenuti hanno un bitrate/frame rate standard superiore

al Fram/sec compatibile elencato nella tabella precedente.

Se la Index Table è in errore, la funzione Seek (Cerca) (Jump) (Salta) non è supportata.

x Decoder video Decoder audioSupporta fino a H.264, Livello 4.1• H.264 FMO/ASO/RS, VC1 SP/MP/AP L4 e AVCHD non sono • supportati.XVID, MPEG4 SP, ASP:•Inferiore a 1280 x 720: Max 60 frame –Superiore a 1280 x 720: Max 30 frame –Oltre GMC 2 non supportato.•H.263 non supportato.• Supportata solo la tecnologia Samsung Techwin MJEPG. • Supporta fino a WMA 7, 8, 9, STD•WMA 9 PRO non supporta 2 canali oltre multicanale o audio •"lossless" (privo di perdite).La velocità di campionamento WMA 22050Hz mono non è •supportata. BN68-02558B-PRIta.indb 32 2/22/2010 9:32:12 PM33

04 Funzioni avanzate

Riproduzione continua di filmati (Riprendi riprod.)

Se si interrompe la riproduzione video, la riproduzione può essere ripresa in seguito a partire dal punto in cui è stata interrotta.

durante la riproduzione di un file, è possibile esplorare le scene divise in 5 capitoli.

1. Nella sezione elenco file, selezionare il filmato da riprodurre in

modo continuo premendo il tasto ◄ o ►.

(Riproduci) / ENTER E

3. Selezionare Ripr in continuo (Riprendi riproduzione) premendo il

tasto blu. La riproduzione del filmato inizierà dal punto di arresto

Il tasto blu è disponibile solo quando si riavvia la

Prom ripr cont. di un film è impostata su

On nel menu Impostaz., comparirà un messaggio alla

ripresa della riproduzione del filmato.

Movie 01.avi00:04:03 / 00:07:38 1/1

SUM Ripr in continuo E Capitoli L Salta T Strumenti R RitornaRipr da ultima scena vis Ripr in continuo Musica

Riproduzione di musica

1. Premere il tasto ◄ o ► per selezionare Musica, quindi premere

nel menu Media Play.

2. Premere ◄/►/▲/▼ per selezionare il file desiderato tra quelli

riportati in elenco.

Durante la riproduzione di musica è possibile eseguire ricerche –

utilizzando i tasti ◄ e ►

I tasti – (REW) e µ non sono attivi durante la riproduzione.

Visualizza solo i file con estensione MP3 e PCM. I file con altre

estensioni non vengono visualizzati, nemmeno se sono stati

salvati sul medesimo dispositivo USB.

Se il suono risulta anomalo durante la riproduzione di file

MP3, regolare Equalizzatore nel menu Suono. (Un file MP3

sovramodulato può causare problemi audio.)

3/15 I Love you Jhon Music 1No SingerMusic 2No SingerMusic 3No SingerMusic 4No SingerMusic 5No SingerI Love You Jhon 1st Album Pop

2010 4.2MB01:10 / 04:02

SUM E Pausa L Salta T Strumenti R RitornaPlaylist Creazione di El. personale

1. Premere i tasti ◄/►/▲/▼ per selezionare i brani da aggiungere e premere TOOLS

2. Selezionare Agg. elenco personale.

3. Quando viene visualizzato il Agg. elenco personale, selezionare Nuovo el. personale.

Per aggiungere un brano a una vecchia playlist, selezionare la playlist desiderata.

4. Sia la playlist nuova sia quella aggiornata verranno salvate nella cartella Musica.

Riproduzione dei brani presenti El. personale

Selezionare la cartella El. personale per riprodurre automaticamente tutti i brani in essa contenuti.

Premere il tasto ▲ o ▼ per selezionare un brano diverso all’interno della playlist.

BN68-02558B-PRIta.indb 33 2/22/2010 9:32:14 PM34 Italiano Funzioni avanzate

Foto Visualizzazione di una foto (o di una proiezione di diapositive) 1. Premere il tasto ◄ o ► per selezionare Foto, quindi premere ENTER E nel menu Media Play.2. Premere il tasto ◄/►/▲/▼ per selezionare la foto desiderata tra quelle riportate in elenco.3. Premere ENTER E o il tasto � (Riproduci).Quando si visualizza un elenco di foto, per iniziare la proiezione di –diapositive premere il tasto (Riproduci) / ENTERE sul telecomando.Nella proiezione di diapositive verranno utilizzate tutte le foto contenute –nell’Elenco file.Durante la proiezione di diapositive, i file appaiono in sequenza a partire –da quello correntemente visualizzato.Impostando l’opzione ✎ Musica di sottofondo su On durante la proiezione delle diapositive i brani musicali vengono riprodotti automaticamente. La

✎ Modalità MdS non può essere modificata fino al completo caricamento della musica di sottofondo. Image1024.jpg 1024x768 2010/2/1 3/15

SUM E Pausa L Preced ./ Succes T Strumenti R RitornaNormal Riproduzione di più file ¦ Riproduzione di filmati/brani musicali/foto selezionati1. Premere il tasto Giallo per selezionare il file desiderato tra quelli riportati in elenco.2. Ripetere l’operazione per selezionare più file. NOTA

c ) comparirà a sinistra dei file selezionati.Per annullare una selezione, premere nuovamente li tasto giallo. x Per deselezionare tutti i file selezionati, premere il tasto x

TOOLS e selezionare Deselez tutto.

3. Premere il tasto TOOLS e selezionare Riproduci cont. selez. Riproduzione di un brani musicali/foto1. Durante la visualizzazione dell’elenco dei file, posizionarsi su un qualsiasi file del gruppo desiderato. 2. Premere il tasto TOOLS e selezionare Riproduci gruppo corrente

1/1 /Movie 01.avi SUM Movie 01.aviJan.10.2010Jan.10.2010Jan.10.2010Jan.10.2010Jan.10.2010Jan.10.2010Jan.10.2010Jan.10.2010Jan.10.2010Jan.10.2010Movie 03.aviMovie 05.aviMovie 07.aviMovie 09.aviMovie 02.aviMovie 04.aviMovie 06.aviMovie 08.aviMovie 10.avi Dispositivo Seleziona Ordinam T StrumentiVideosFile 2 sel.nati Page Media Play Additional Function ¦ Ordinare l’elenco dei filePremere il tasto Blu nell’elenco dei file per ordinarli. Categoria Operazioni Video Musica Foto Visual baseMostra l’intera cartella. E' possibile visualizzare la foto selezionando la cartella.✓ ✓ ✓TitoloOrdina e mostra i titoli dei filmati in ordine di Simbolo/numerico/alfabetico/speciale.✓ ✓ ✓PreferenzeMostra e visualizza il file in base alle preferenze. E' possibile cambiare le preferenze dei file conteuti nella sezione elenco file usando il tasto verde✓ ✓ ✓Più recentiOrdina e visualizza i file in base alla data più recente.✓ ✓Meno recentiOrdina e visualizza i file in base alla data meno recente.✓ ✓ArtistaOrdina i brani musicali per artista in ordine alfabetico. ✓ AlbumOrdina i brani musicali per album in ordine alfabetico. ✓ GenereOrdina i brani musicali per genere musicale. ✓ AtmosferaOrdina i brani musicali in base all'atmosfera. È possibile cambiare le informazioni relative all'atmosfera musicale. ✓ MensileOrdina e visualizza i file in base al mese. Li ordina solo in base al mese (da gennaio a dicembre) indipendentemente dall'anno. ✓

BN68-02558B-PRIta.indb 34 2/22/2010 9:32:16 PM35

04 Funzioni avanzate

Opzioni riproduzione Video/Musica/Foto

Durante la riproduzione di un file, premere TOOLS. Categoria Operazioni Video Musica FotoTitolo E' possibile spostare l'altro file direttamente. ✓ Modalità Ripeti E’ possibile riprodurre ripetutamente i film o brani musicali. ✓ ✓ Formato immagine (Modalità 1 / Modalità 2 / Nativa) E' possibile regolare la dimensione dell'immagine in base alle proprie preferenze. ✓ Impostazioni immagineE' possibile regolare l'impostazione dell'immagine. (p. 13, 14, 15, 16) ✓ ✓ Impostazioni audio E' possibile regolare l'impostazione dell'audio. (p. 16, 17) ✓ ✓ ✓ Impostazione sottotitoliE' possibile riprodurre il videos con i Sottotitoli. Questa modalità funziona solo se il nome del file dei sottotitoli è uguale a quello del videos. ✓ Audio E’ possibile guardare video in una delle lingue supportate. La funzione è attiva solo quando vengono riprodotti file stream che supportano formati audio multipli. ✓ Arresta proiezione diapositive / Avvia proiezione diapositiveE' possibile avviare una Proiezione diapositive. ✓ Velocità slide show Durante la proiezione diapositive è possibile selezionare la velocità di proiezione. ✓ Effetto slide show E’ possibile impostare vari effetti da applicare alla proiezione delle diapositive. ✓ Musica di sottof Durante la proiezione diapositive è possibile impostare la musica di sottofondo desiderata. ✓ Zoom E' possibile ingrandire le immagini a pieno schermo. ✓ Ruota E' possibile ruotare le immagini a pieno schermo. ✓

Sfondo Home E’ possibile spostare il file sul desktop Media Play.

Informazioni E' possibile visualizzare le informazioni dettagliate sul file riprodotto.

Uso del menu Impostazione

Impostazione sfondo ■ : Selezionare questa opzione per visualizzare lo sfondo desiderato.

Prom ripr cont. di un film (On / Off) (Riproduci continuamente) ■ : Selezionare questa opzione per visualizzare il

messaggio di aiuto a comparsa per la riproduzione continua del filmato.

Ottieni codice registrazione DivX ■

VOD: Mostra il codice di registrazione autorizzato per il televisore. Se si è connessi

al sito web DivX e si registra il codice di registrazione con un account personale, è possibile scaricare il file di registrazione

VOD. Se la registrazione VOD viene riprodotta con Media Play, la procedura di registrazione viene completata.

Per ulteriori informazioni su VOD DivX

, visitare il sito www.DivX.com.

Ottieni codice disattivazione DivX ■

VOD non è registrato, viene visualizzato il codice di disattivazione

della registrazione. Se si esegue questa funzione con codice DivX

VOD registrato, la registrazione DivX

Informazioni ■ : Selezionare questa opzione per visualizzare le informazioni sul dispositivo collegato.

t Anynet + è una funzione che permette di controllare mediante il telecomando del televisore Samsung tutti i dispositivi Samsung collegati che supportano Anynet + . Il sistema Anynet + può essere usato solo con i dispositivi Samsung dotati della funzione Anynet + . Per controllare se il dispositivo Samsung in uso è dotato di questa funzione, verificare la presenza del logo Anynet +

. Per collegare un sistema Home Theatre

1. Collegare la porta HDMI IN (1 (DVI), 2, 3 o 4) del televisore alla porta HDMI OUT del dispositivo Anynet

+ corrispondente tramite un cavo HDMI. 2. Collegare la porta HDMI IN del sistema Home Theater alla porta HDMI OUT del dispositivo Anynet

+ corrispondente tramite un cavo HDMI. NOTA

Collegare un cavo ottico tra la porta x DIGITAL AUDIO OUT (OPTICAL) del televisore all’ingresso Digital Audio del sistema Home Theatre. Se si opta per una connessione di questo genere, la presa ottica permette l’uscita di soli 2 canali audio. In questo modo

sarà possibile sentire l’audio solo dagli altoparlanti frontali sinistro e destro del sistema Home Theatre e dal subwoofer.

Per avere un audio a 5.1 canali, collegare la porta DIGITAL AUDIO OUT (OPTICAL) del lettore DVD / Ricevitore satellitare (p. es. dispositivo Anynet + 1 o 2) direttamente a un amplificatore o all’Home Theatre, non al televisore.Collegare solo un sistema Home Theatre. x E’ possibile collegare un dispositivo Anynet x

+ tramite un cavo HDMI. Alcuni cavi HDMI potrebbero non supportare le funzioni Anynet +. Anynet x

+ si attiva solo quando il relativo dispositivo AV è acceso o in modalità Standby.Anynet x

+ supporta fino a 12 dispositivi AV. Da notare che è possibile connettere fino a 3 dispositivi dello stesso tipo.Menu Anynet + Il menu Anynet + può variare a seconda del tipo e dello stato del dispositivo Anynet + collegato al televisore.Menu Anynet + DescrizioneVisualizza TV La modalità Anynet + passa alla modalità di trasmissione TV.Elenco dispositivi Visualizza l'elenco dei dispositivi Anynet +.

Registrazione: (*registratore) Avvia immediatamente la registrazione mediante il registratore. (Questa funzione è disponibile solo per i dispositivi che supportano la funzione di registrazione.) (nome_dispositivo) MENU Mostra i menu del dispositivo collegato. Ad esempio, se è collegato un registratore DVD, comparirà il menu del disco del registratore DVD. (nome_dispositivo) INFO Mostra il menu di riproduzione del dispositivo collegato. Ad esempio, se è collegato un registratore DVD, comparirà il menu di riproduzione del registratore DVD.Interrompi registrazione: (*registratore)Interrompe la registrazione.Ricevitore L’audio viene riprodotto attraverso il ricevitore. Se al sistema è collegato più di un dispositivo di registrazione, questi vengono visualizzati come (*registratore); in caso il dispositivo collegato sia uno solo, verrà rappresentato come (*nome_dispositivo).Dispositivo Anynet +

1 Cavo HDMI 1.3Cavo HDMI 1.3 TV Cavo otticoHome TheaterDispositivo Anynet + 2, 3, 4 BN68-02558B-PRIta.indb 36 2/22/2010 9:32:17 PM37 Italiano 04 Funzioni avanzate

Configurazione di Anynet ¦

Impostazione ■Anynet + (HDMI-CEC) (Off / On): Per utilizzare la funzione Anynet +, Anynet + (HDMI-CEC) deve essere impostata su On.Quando la funzione ✎ Anynet + (HDMI-CEC) è disattivata, sono disattivate anche tutte le funzioni relative a Anynet +.

Spegnimento auto (No / Sì): Impostazione della disattivazione automatica di un dispositivo Anynet

+ allo spegnimento del televisore.La sorgente attiva deve essere impostata sul telecomando in modo che il televisore utilizzi la funzione Anynet ✎

. Un dispositivo esterno potrebbe spegnersi anche durante una registrazione. ✎

Passaggio da un dispositivo Anynet ¦

all’altro 1. Vengono elencati tutti i dispositivi Anynet + collegati al televisore.Se non si individua il dispositivo desiderato, premere il tasto rosso per eseguire la scansione dei dispositivi. ✎ 2. Selezionare un dispositivo e premere ENTER E . Il dispositivo selezionato viene attivato.Solo all’impostazione di ✎ Anynet +

(HDMI-CEC) su On nel menu Applicazione comparirà il menu Elenco dispositivi. Il passaggio al dispositivo selezionato può richiedere fino a 2 minuti. Non è possibile annullare l’operazione durante il

x passaggio da un dispositivo all’altro.Se si è selezionata una modalità di ingresso esterna tramite il tasto x SOURCE non sarà possibile utilizzare la funzione Anynet +. Passare a un dispositivo Anynet + utilizzando Elenco dispositivi. Registrazione ¦ Con un videoregistratore Samsung è possibile registrare un programma televisivo.1. Selezionare Registrazione.Se vi sono più di due dispositivi di registrazione ✎ Se sono collegati più dispositivi di registrazione, questi vengono elencati. Selezionare un dispositivo di x registrazione in Elenco dispositivi.Se il dispositivo di registrazione non è visualizzato, selezionare ✎ Elenco dispositivi e premere il tasto rosso per eseguire la ricerca dei dispositivi.2. Premere EXIT per uscire.E’ possibile registrare il segnale proveniente da una sorgente selezionando ✎ Registrazione: (nome_dispositivo).Premendo il tasto ✎ � (REC) si eseguirà la registrazione del programma visualizzato sul televisore. Se si sta guardando l’immagine di un altro dispositivo, vengono registrate le immagini di quel dispositivo.Prima di registrare, controllare che il jack dell’antenna sia correttamente collegato al dispositivo di registrazione. ✎ Per collegare in modo corretto un’antenna a un dispositivo di registrazione, consultare il manuale dell’utente del dispositivo di registrazione utilizzato.BN68-02558B-PRIta.indb 37 2/22/2010 9:32:18 PM38 Italiano Funzioni avanzate

Ascolto tramite il ricevitore ¦ È possibile ascoltare l’audio tramite un ricevitore (per es. un Home Theatre) anzichè dagli altoparlanti del televisore. 1. Selezionare Ricevitore e impostarlo su On. 2. Premere EXIT per uscire.Se il ricevitore supporta solo l’audio, potrebbe non comparire nell’elenco dei dispositivi. ✎ Il ricevitore è operativo solo se è collegata in modo appropriato la porta Optical In del ricevitore alla porta ✎ DIGITAL AUDIO OUT (OPTICAL) del televisore.Quando il ricevitore (per es. un home theatre) è impostato su On, è possibile udire l’audio proveniente dall’uscita ✎

ottica del televisore. Quando il televisore visualizza un segnale DTV (antenna), invia l’audio a 5.1 canali al ricevitore. Se la sorgente è un componente digitale, come per es. un DVD, ed è collegata al televisore mediante HDMI, saranno udibili solo 2 canali audio dal ricevitore. NOTA

✎ E’ possibile controllare i dispositivi Anynet x

+ solo mediante telecomando e non con i tasti del televisore.In determinate condizioni, il telecomando del televisore potrebbe non funzionare. In questo caso, selezionare x nuovamente il dispositivo Anynet +

. Le funzioni Anynet x

+ non sono attive con prodotti di altre marche. Risoluzione dei problemi con Anynet ¦

+ Problema Possibile soluzioneAnynet + non funziona. Controllare se si sta utilizzando un dispositivo Anynet• +. Il sistema Anynet + può essere utilizzato solo con dispositivi che supportano Anynet +

. Collegare un solo ricevitore (Home Theatre).•Controllare che il cavo di alimentazione di Anynet• + sia collegato correttamente.Controllare i collegamenti dei cavi Video/Audio/HDMI del dispositivo Anynet• +

. Verificare se Anynet• + (HDMI-CEC) è impostata su On nel menu di impostazione di Anynet +

. Verificare che il telecomando del televisore sia in modalità TV.•Verificare se il telecomando è esclusivo per il dispositivo Anynet• +

. In particolari condizioni, Anynet• +

non funziona. (Ricerca canali, Media Play o Plug & Play (Impostazione iniziale) ecc.) Quando si collega o si rimuove il cavo HDMI eseguire una nuova ricerca dei dispositivi oppure spegnere e • riaccendere il televisore.Controllare che la funzione Anynet• + o il dispositivo Anynet + sia impostato su on.Desidero avviare Anynet +

. Controllare che il dispositivo Anynet•

+ sia collegato correttamente al televisore e che Anynet + (HDMI-CEC) sia impostata su On nel menu di impostazione di Anynet +

Premere il tasto • TOOLS per visualizzare il menu Anynet

+ , quindi selezionare il menu desiderato.Desidera uscire da Anynet +

. Selezionare • Visualizza TV nel menu Anynet

Premere • SOURCE sul telecomando del televisore e selezionare un dispositivo non Anynet

, PRE-CH e FAV.CH per cambiare la modalità TV. (Notare che il tasto dei canali funziona solo se non è collegato un dispositivo Anynet + con sintonizzatore incorporato.)Sullo schermo viene visualizzato il messaggio ‘Collegamento a un dispositivo Anynet + in corso... Non è possibile utilizzare il telecomando durante la configurazione di Anynet•

+ o durante il passaggio a un'altra modalità di visualizzazione. Utilizzare il telecomando solo al termine dell'impostazione di Anynet•

+ o del passaggio alla nuova modalità di visualizzazione.Il dispositivo Anynet + non funziona. Non è possibile riprodurre contenuti mentre è in corso la funzione • Plug & Play (Impostazione iniziale). Lo schermo del dispositivo esterno non appare.Controllare se il dispositivo supporta le funzioni di Anynet• +

. Controllare se il cavo HDMI è collegato correttamente.• Verificare se • Anynet

+ (HDMI-CEC) è impostata su On nel menu di impostazione di Anynet +

. Cercare nuovamente dispositivi Anynet• +

. E’ possibile collegare un dispositivo Anynet• + solo tramite un cavo HDMI. Alcuni cavi HDMI potrebbero non supportare le funzioni Anynet +

In caso di chiusura anomala, a causa di uno scollegamento del cavo HDMI, del cavo di alimentazione oppure • di una interruzione di corrente, ripetere la ricerca del dispositivo.Il programma TV non può essere registrato. Verificare se la porta dell’antenna sul dispositivo di registrazione è correttamente collegata.• L’audio del televisore non viene riprodotto attraverso il ricevitore.Collegare il televisore e il ricevitore mediante il cavo ottico.• BN68-02558B-PRIta.indb 38 2/22/2010 9:32:18 PM39 Italiano 04 Funzioni avanzate

Internet@TV Guida introduttiva di Internet@TV ¦

✎ Configurare le impostazioni di rete prima di usare Internet@TV. Per maggiori informazioni vedere “Connessione di x rete” (P. 23).Le font di caratteri contenute all’interno dei contenuti del provider non vengono visualizzate correttamente. x Talvolta possono verificarsi tempi di risposta e/o interruzioni a causa delle condizioni della rete. x In base alla regione, il servizio x applicazione potrebbe essere supportato solo in lingua inglese.Questa funzione non è disponibile in tutti i paesi x Se si riscontrano problemi con un x applicazione, contattare il fornitore del contenuto.In base alle circostanze correlate al fornitore dei contenuti, l’aggiornamento di una applicazione o l’applicazione x stessa potrebbero essere discontinui.In base alle normative vigenti nel proprio paese, alcune x applicazioni possono avere un servizio limitato o non supportato.Visualizzazione a schermoInternet@TV fornisce alcuni utili e interessanti contenuti e servizi direttamente dal web al televisore.RecommendedMy Applications

Visualizza il canale corrente.

• Rosso (Login): Accesso a Internet@TV.

• Verde (Mark as Favorite): Contrassegnare un applicazione

• Blu (Sort by): Ordinare gli applicazione.

• Return: Per tornare al menu precedente.

I tasti colorati possono funzionare in modo diverso in base

Applicazioni consigliate:

Visualizza il servizio consigliato da

Samsung. Non è possibile aggiungere

o eliminare un servizio in questo

Applicazioni scaricate:

Visualizza le applicazioni scaricate

tramite Samsung Apps.

Visualizza avvisi, nuove

applicazioni e pubblicità

Internet@TV Impostazioni:

Modifi care e confi gurare

applicazioni e impostazioni

Servizio applicazione:

E’ possibile utilizzare vari

servizi forniti da Samsung.

BN68-02558B-PRIta.indb 39 2/22/2010 9:32:19 PM40 Italiano Funzioni avanzate Login accountPer un applicazione dotato di più categorie, usare ◄ e ► per accedere alle varie categorie.Login A Move [0~9] Enter PIN R CancelUser account : Password : adgjmPer una più completa esperienza con un ✎ applicazione , registrarsi e accedere al proprio account.Per istruzioni sulla creazione di un account, vedere ✎

Setting up Internet@TV → Internet@TV ID → Create. 1. Premere il tasto rosso nella homepage di Internet@TV.2. Selezionare User account desiderato, quindi premere ENTER E

. Se s i desidera creare un account, premere il ✎ tasto Rosso quindi creare l’account quando viene visualizzata la finestra OSD.3. Digitare la Password.Al termine del login, sullo schermo verrà ✎ visualizzato l’Account utente. Configurazione di Internet@TV ¦

Impostaz. Creare ID e configurare le impostazioni di Internet@TV in questa schermata. Evidenziare le impostazioni usando i tasti ▲ e ▼ quindi premere ENTER E R ReturnImpostaz ▪ System setup

▪ Properties ▪ Ticker Autorun : Off▪ Channel Bound Service : Off ▪ Change the Service Lock password ▪ ResetSystem Setup ■Ticker Autorun ✎ potrebbe non essere supportata nel paese di residenza.Ticker Autorun (Off / On): Abilita/Disabilita l’esecuzione automatica del ticker all’accensione del televisore.Channel Bound Service (Off / On): Alcuni canali supportano gli application come servizio dati internet, permettendo l’accesso al servizio Internet durante la visione del televisore.Disponibile solo se supportata dall’emittente. ✎ Reset: Ripristina Internet@TV alle impostazioni di fabbrica.Change the Service Lock passwordLa password predefinita è “0-0-0-0.” ✎ Nel caso si sia dimenticata la password, premere ✎ i tasti del telecomando nella sequenza seguente per ripristinare la password predefinita su “0-0- 0-0”: POWER (off) → MUTE → 9 → 2 → 8 → POWER (on).Internet@TV ID ■E’ possibile utilizzare questo menu durante la creazione e l’eliminazione dell’account. E’ possibile controllare il proprio account e le informazioni relative all’account del sito del contenuto. L’account è valido solo per internet@TV. ✎ Create: Crea un account e lo collega agli application del servizio application. NOTA

✎ E’ possibile creare un massimo di 10 account. x Il numero massimo di caratteri è 10. x

BN68-02558B-PRIta.indb 40 2/22/2010 9:32:21 PM41

04 Funzioni avanzate

Come creare un ID per Internet@TV Prima di creare un User account, scaricare

l’applicazione su Samsung Apps.

1. Mediante i tasti ▲/▼/◄/► selezionare Impostaz.

Quindi premere ENTER E

2. Premere ▼ per selezionare Internet@TV ID, quindi

3. Selezionare Create. Verrà visualizzata la schermata

4. L’OSD del tastierino verrà visualizzato a schermo.

Premendo il tasto – sul telecomando durante l’uso del

tastierino a schermo, è possibile cambiare i campi di

testo in minuscolo, maiuscolo, numerico e icone.

E’ possibile usare il tastierino a schermo in numerose

applicazioni Internet@TV.

Di seguito viene indicato come digitare i caratteri.

4-1. Per esempio, supponendo di voler digitare

4-2. Premere due volte il tasto – sul telecomando per

cambiare modalità di immissione, da minuscolo

4-3. Premere i tasti 1, 0 e 5 in ordine numerico.

4-4. Premere tre volte il tasto – sul telecomando per

cambiare modalità di immissione da numerico a

4-5. Premere tre volte il tasto 2 sul telecomando per

digitare la lettera C.

4-6. Premere tre volte il tasto – sul telecomando

per cambiare la modalità di immissione da

maiuscolo a minuscolo.

4-7. Premere i tasti sul telecomando per digitare il

resto della parola “Chang”. Al termine, premere

5. Utilizzando i tasti numerici, digitare User account e

La password deve essere solo numerica.

–, è possibile cambiare i campi

di testo in minuscolo, maiuscolo, numerico e

E’ possibile cancellare i caratteri immessi

premendo il tasto PRE-CH.

possibile selezionare l’icona desiderata da

immettere nella schermata dal tastierino

6. Creato account. E’ possibile usare i servizi offerti

da tutti i partner su un TV Samsung con un singolo

login effettuando il collegamento dell’account

del partner di servizi all’ID del televisore. Per

registrare un ID per il sito del servizio, selezionare

Yes. L’elenco dei Service Site verrà visualizzato a

7. Selezionare Register sul Service Site desiderato,

quindi premere ENTER E

8. Utilizzando i tasti numerici, immettere l’ID del sito

dell’applicazione e la password. Quindi premere

9. Registrazione effettuata. Aggiungendo un ulteriore

sito di servizio, selezionare Yes, quindi premere

e continuare dal passaggio 5.

10. Al termine, selezionare OK. Quindi premere

Service Site – : Registrare le informazioni di login per i

siti dei servizi quali ad esempio YouTube.

Change Password – : Cambia la password

Nel caso si sia dimenticata la password,

premere i tasti del telecomando nella sequenza

seguente per ripristinare la password predefinita

su “0-0-0-0”: POWER (off) → MUTE → 9 → 2

Service Manager ■ : Eliminare e bloccare gli application

installati per Internet@TV.

Lock: Blocca application

L’accesso a un application bloccato richiede una

Properties ■ : Visualizza le informazioni di Internet@TV.

Usare l’opzione Check the speed of your internet

connection per testare la connessione alla rete.

BN68-02558B-PRIta.indb 41 2/22/2010 9:32:21 PM42 Italiano Funzioni avanzate

Uso del servizio Internet@TV ¦

Samsung Apps Samsung Apps consente di scaricare applicazioni da utilizzare su dispositivi Samsung TV/AV.Gli utenti possono godere di una varietà di contenuti quali video, musica, foto, giochi, informazioni utili e molto altro ancora utilizzando le applicazioni scaricate.Ulteriori applicazioni saranno disponibili in seguito.Samsung AppSFeaturedTravelMost downloadedMost recent Name Free What’s New!GamesSportsLifestyleInformationOtherMy Page Help Video

x Verde (Thumbnail View): Per cambiare la modalità di visualizzazione. x Blu (Sort By): Per ordinare gli applicazioni in base a Featured, Most Downloaded, Most Recent o Name. R

x Return: Passa al menu precedente.Uso di Samsung Apps per categoriaSono disponibili le seguenti categorie: What’s New y : Visualizza le applicazioni registrate più di recente. Video y : Visualizza vari media che trasmettono film, show televisivi e brevi filmati. Games y : Visualizza vari giochi quali sudoku e scacchi.

Sports y : Visualizza vari media sportivi che offrono informazioni sulle partite/sugli incontri, immagini e brevi filmati. Lifestyle y : Include vari servizi multimediali che offrono musica, strumenti per la gestione delle fotografie e social network come Facebook e Twitter. Information y : Include vari servizi informativi quali notiziari, quotazioni azionarie e previsioni meteo. Others y : Include altri servizi di varia natura.

My Page y : Visualizza l’elenco delle applicazioni e il saldo del proprio credito elettronico.Dalla metà del 2010 (solo per Stati Uniti e Corea), ✎ è possibile acquistare credito elettronico per l’acquisto di applicazioni tramite tv.samsung.com. Help y : In caso di domande su Internet@TV, controllare prima di tutto questa sezione. BN68-02558B-PRIta.indb 42 2/22/2010 9:32:22 PM43

04 Funzioni avanzate

Risoluzione dei problemi con internet@TV ¦

Problema Possibile soluzione

Alcuni contenuti Applicazione sono solo

in Inglese. Come posso cambiare la

La lingua del contenuto del Applicazione può essere diversa dalla lingua di interfaccia

Ciò può dipendere dal fornitore del servizio.

Alcuni servizi Applicazione non

erificare il servizio con il fornitore.

Consultare il sito web di supporto per reperire informazioni sul provider del servizio widget.

Quando si verifica un errore di rete,

posso utilizzare solo il menu di

Se non è possibile stabilire una connessione di rete, il servizio potrebbe avere delle

Questo perché tutte le funzioni tranne il menu Impostazioni necessitano di una

connessione Internet.

C'è qualche possibilità di visualizzare film

per adulti su YouTube?

Generalmente, questi contenuti sono filtrati dall'elenco menu. Tuttavia, utilizzando

la funzione di ricerca è possibile visualizzarli. In questo caso, utilizzare la funzione di

blocco del servizio della Widget Gallery.

L’accesso potrebbe subire modifiche.

Potrebbero esservi link diversi per determinati paesi.

www.samsung.com → Потребительские продукты → телевизоры → Internet@TV BN68-02558B-PRIta.indb 43 2/22/2010 9:32:23 PM44 Italiano Funzioni avanzate AllShare Informazioni su AllShare ¦ AllShare collega il televisore e il cellulare Samsung / i dispositivi compatibili attraverso una rete. Sul televisore è possibile visualizzare le chiamate in arrivo, gli SMS e i promemoria impostati sul proprio cellulare. Inoltre, è possibile riprodurre contenuti multimediali compresi video, foto e musica memorizzati sul proprio cellulare o su altri dispositivi (per es il PC) e controllarli sul televisore mediante la rete. E’ anche possibile utilizzare il televisore per navigare in Internet attraverso il proprio cellulare.Per ulteriori informazioni visitare il sito “www.samsung. ✎ com” o chiamare il call center Samsung. I dispositivi mobili potrebbero necessitare di ulteriore software.Per maggiori informazioni, vedere la relativa guida dell’utente. Impostazione di AllShare ¦

Messaggio (On / Off) ■ : Abilita o disabilita la funzione messaggi (per chiamate in entrata, SMS e promemoria impostati sul proprio cellulare). Media (On / Off) ■ : Attiva o disattiva la funzione media. Quando la funzione media è attiva, riproduce video, foto e musica da un cellulare o altro dispositivo che supporti ScreenShare. ScreenShare (On / Off) ■ : Abilita o disabilita gli accessi ScreenShare a vari contenuti di cellulari o altri dispositivi che supportino ScreenShare. Nome TV ■ : Imposta il nome del televisore in modo che sia possibile individuarlo rapidamente su un cellulare.Selezionando ✎ Input utente, è possibile digitare il nome del televisore mediante OSK (On Screen Keyboard). Messag / Media / ScreenShare Mostra un elenco di cellulari o dispositivi connessi configurati con questo televisore per l’uso di Messag, Media, o della funzione ScreenShare.La funzione ✎ Media è disponibile in tutti i dispositivi mobili che supportano AllShare. Ammesso / Negato ■ : Permette/blocca il collegamento del cellulare. Elimina ■ : Elimina il cellulare dall’elenco. Questa funzione elimina solo il nome del cellulare ✎ dall’elenco. Se il dispositivo mobile eliminato viene acceso o tenta di collegarsi al televisore, potrebbe nuovamente comparire in elenco.Uso della funzione MessagUtilizzando questa funzione, è possibile visualizzare chiamate in arrivo, SMS e programmi impostati sul cellulare nella finestra degli allarmi durante la visione del televisore. NOTA

✎ Per disabilitare la finestra degli allarmi, impostare x

Messag su Off in Impostazione di AllShare. Se è selezionato x OK, o se OK non viene selezionato mentre il messaggio viene visualizzato tre volte, il messaggio verrà eliminato. Il messaggio non viene eliminato dal telefono cellulare.La finestra degli allarmi può essere visualizzata x durante l’uso di alcune applicazioni quali Media Play e altre. Per visualizzare il contenuto di un messaggio, passare alla modalità di visione TV.Quando un messaggio di un cellulare sconosciuto x viene visualizzato, selezionare il cellulare nel menu messaggi in AllShare quindi selezionare Negato per bloccare il telefono.Visualizzazione messaggiSe arriva un nuovo SMS mentre si guarda il televisore, viene visualizzato nella finestra degli allarmi. Cliccando sul tasto OK, verrà visualizzato il contenuto del messaggio. E’ possibile configurare la visualizzazione delle ✎ impostazioni degli SMS sul cellulare. Per le procedure, vedere il manuale del cellulare.Alcuni caratteri speciali possono essere ✎ visualizzati come caratteri vuoti o danneggiati. AllShare 3/7

E Seleziona R Ritorna e Esci' Impostazione R Ritorna Impostazione

Nome TV : TV domestico

BN68-02558B-PRIta.indb 44 2/22/2010 9:32:24 PM45 Italiano 04 Funzioni avanzate

Allarme chiamata in arrivoSe arriva una chiamata mentre si guarda il televisore, viene visualizzata la finestra degli allarmi.Allarme programmaMentre si guarda il televisore, la finestra degli allarmi appare per visualizzare il programma registrato.E’ possibile configurare la visualizzazione delle ✎ impostazioni degli SMS sul cellulare. Per le procedure, vedere il manuale del cellulare.Alcuni caratteri speciali possono essere ✎ visualizzati come caratteri vuoti o danneggiati.Uso della funzione Media Viene visualizzata una finestra degli allarmi per informare l’utente che i contenuti multimediali (video, foto, musica) inviati dal cellulare verranno visualizzati sul televisore. I contenuti vengono riprodotti automaticamente 3 secondi dopo la visualizzazione della finestra degli allarmi. Premendo RETURN o EXIT quando appare la finestra degli allarmi, i contenuti multimediali non vengono visualizzati NOTA

✎ Se la funzione Media viene eseguita per la prima x volta, viene visualizzata una finestra di avvertenza. Premendo ENTER E per selezionare Consent, sarà possibile utilizzare la funzione Media sul dispositivo selezionato."Unknown Device 0" is requesting that the media file be allowed to play.If you wish to allow the media file to be played at your device, please press "Allow", otherwise press "Deny".You can also change the setting (or resetting) of this feature at "AllShare Setup".Warning: Please note that if your device is connected to unsecured or unfamiliar network, unwanted or inappropriate contents might be played. If you are not sure about the network's identity or content's appropriateness, we strongly recommend that you do not "Allow" the request to play.Allow Deny Per disattivare la trasmissione dei contenuti x multimediali dal telefono cellulare, impostare Media su Off nel menu impostazione di AllShare. I contenuti possono non essere riprodotti sul x televisore a seconda della risoluzione e del formato.I tasti x ENTER E e ◄ / ► potrebbero non funzionare a seconda del tipo di contenuto multimediale riprodotto.Mediante il dispositivo mobile è possibile controllare x la riproduzione del contenuto multimediale. Per maggiori informazioni, vedere la guida dell’utente di ogni prodotto.Per riprodurre contenuti multimediali dal proprio PC, x selezionare l’icona del PC nella schermata principale di AllShare. Il menu Media Play del televisore cambia automaticamente. Per maggiori informazioni vedere “Media Play”.Uso della funzione ScreenShareMediante ScreenShare, è possibile ricercare vari contenuti web forniti attraverso il cellulare. Ad esempio, l’immagine sotto visualizza una pagina di accesso per i contenuti provenienti da un cellulare. E’ possibile leggere i vari file contenuti nel cellulare e visualizzare la rubrica e il calendario sul televisore. Inoltre, dalla rubrica è possibile effettuare una chiamata o inviare un SMS. NOTA

✎ Per utilizzare questa funzione è necessario installare x ScreenShare sul cellulare Samsung/sul dispositivo.Doc Viewer x consente di leggere file in formato doc, senza poterli modificare.La schermata visualizzata può differire in base al x dispositivo collegato.

My Mobile Contacts Calendar Doc viewer E Seleziona C RitornaUso del cellulare Samsung come telecomando TVPrima di utilizzare questa funzione è necessario effettuare il collegamento a un cellulare Samsung in grado di supportare le funzioni ScreenShare. Durante il controllo del televisore con il cellulare, solo i tasti POWER, y , z

e MUTE sono supportati. Anche premendo un tasto di controllo (per cambiare ✎ canale o regolare il volume) sul cellulare, il valore aumenterà o diminuirà solo di una unità.BN68-02558B-PRIta.indb 45 2/22/2010 9:32:24 PM46 Italiano Altre informazioni

Funzione Teletext dei canali analogici

La pagina dell’indice del servizio Teletext contiene informazioni sull’uso del servizio. Per visualizzare correttamente le

informazioni del servizio Teletext, è necessario che la ricezione del canale sia stabile. In caso contrario, alcune informazioni potrebbero essere perse o alcune pagine potrebbero non essere visualizzate correttamente.E’ possibile cambiare le pagine Teletext premendo i tasti numerici sul telecomando. ✎

Altre informazioni Le pagine Teletext sono organizzate in base a sei categorie:Parte Indice Parte Contents Indice A Numero della pagina selezionata. D Data e ora. B Identità della stazione emittente. E Testo. C Numero della pagina corrente o stato della ricerca. F Informazioni sullo stato. Informazioni FASTEXT.

/ (Teletext on/mix): Premere questo tasto per attivare la modalità Teletext dopo avere selezionato un canale che fornisca il servizio. Premere di nuovo il tasto per sovrapporre le informazioni del servizio Teletext alla trasmissione corrente. 2

8 (salva): Memorizza le pagine del Teletext. 3

4 (formato): Premere questo tasto per raddoppiare le dimensioni delle lettere nella metà superiore dello schermo. Premere di nuovo il tasto per ingrandire i caratteri nella metà inferiore dello schermo. Per tornare alla modalità di visualizzazione normale, premere di nuovo il tasto.

9 ( mantieni): Consente di mantenere visualizzata una pagina, se collegata a più pagine secondarie che scorrono automaticamente. Premere nuovamente il tasto per riprendere la visualizzazione. 5

0 (modalità): Premere questo tasto per selezionare la modalità Teletext (LIST/FLOF). Premendo questo tasto in modalità LIST, si attiva la modalità di salvataggio Elenco. In modalità salvataggio Elenco, è possibile memorizzare la pagina Teletext all’interno di un elenco utilizzando il tasto 8 (memorizza) 6

1 (pagina secondaria) Visualizza la pagina secondaria disponibile. 2 (pagina su) Visualizza la pagina successiva del Teletext. 7

3 (pagina giù) Visualizza la pagina precedente del Teletext. 8

6 (indice): In modalità Teletext, premere questo tasto in qualsiasi momento per visualizzare la pagina dell’indice (contenuti). 9

5 (mostra): Consente di visualizzare eventuale testo nascosto (le risposte ai quiz, per esempio). Per tornare alla modalità di visualizzazione normale, premere di nuovo il tasto. 0

7 (annulla): Utilizzato per visualizzare le stazioni emittenti durante la ricerca di una pagina. ! Tasti colorati (rosso/verde/giallo/blu): Se una emittente usa il sistema FASTEXT, i vari argomenti trattati in una pagina Teletext vengono codificati in base ai colori e possono essere selezionati premendo i tasti colorati corrispondenti. Premere il tasto del colore corrispondente a quello dell’argomento desiderato. La pagina viene visualizzata con altre informazioni colorate che possono essere selezionate allo stesso modo. Per visualizzare la pagina successiva o precedente, premere il tasto colorato corrispondente. @ BN68-02558B-PRIta.indb 46 2/22/2010 9:32:25 PM47

05 Altre informazioni

Installazione del supporto a parete

Montaggio della staffa preforata ¦

Durante l’installazione del televisore a parete, collegare la staffa alla parte

che collega il piedistallo come mostrato nella figura.

Preparazione per l’installazione di un supporto a parete (per televisori da 46 ~ 55 pollici) ¦

Per installare un supporto a parete di un altra marca, utilizzare un anello di ritenuta.

Installazione del Kit di montaggio a parete ¦

Gli articoli del kit di montaggio a parete (venduti separatamente) consentono di montare il televisore alla parete.

Per informazioni dettagliate sull’installazione del kit di montaggio a parete, consultare le istruzioni fornite insieme al kit.

Rivolgersi a un tecnico per il montaggio della staffa a parete.

Samsung Electronics non può essere ritenuta responsabile per qualsiasi danno al prodotto o infortuni causati da una

installazione autonoma del televisore da parte dell’utente.

BN68-02558B-PRIta.indb 47 2/22/2010 9:32:26 PM48 Italiano Altre informazioni

Specifiche ¦ del kit di montaggio a parete (VESA) Il kit di montaggio a parete non è fornito in dotazione ma è venduto separatamente. ✎

Installare il supporto su una parete solida perpendicolare al pavimento. Se il supporto deve essere fissato ad altri tipi di

materiale, consultare il rivenditore di zona. Una installazione a soffitto o su pareti inclinate può provocare la caduta dell’unità e lesioni personali. NOTA

✎ Samsung Electronics non può essere ritenuta responsabile per qualsiasi danno al prodotto o infortuni causati da una x installazione autonoma del televisore da parte dell’utente.Nella tabella sotto riportata vengono indicate le dimensioni standard dei kit di montaggio a parete. x

All’acquisto di un kit di montaggio a parete, verrà fornita la guida all’installazione e tutte le parti necessarie per il

x montaggio.Non utilizzare viti di dimensioni diverse da quelle standard poiché potrebbero danneggiare l’interno del televisore. x

Per i montaggi a parete non conformi alle specifiche delle viti standard VESA, la lunghezza delle viti potrebbe differire

x in base alle loro specifiche.Non utilizzare viti non conformi agli standard VESA. x Non serrare eccessivamente le viti, in quanto potrebbero danneggiare il prodotto o causarne la caduta con x conseguente rischio di lesioni. Samsung non può essere ritenuta responsabile per tali incidenti.Samsung non può essere ritenuta responsabile per eventuali danni o lesioni personali qualora vengano usati kit di x montaggio a parete non conformi allo standard VESA o l’utente non segua le istruzioni di installazione fornite. No

x n superare i 15 gradi di inclinazione durante il montaggio del televisore.Famiglia prodottopollici Spec. VESA (A * B)Standard ScrewQuantitàLCD-TV19~2275 X 75100 X 100 M4

4 23~29 200 X 10030~40 200 X 200 M6 46~55 400 X 400 M8 57~70 800 X 40080~ 1400 X 80080~ 1400 X 800Non installare il Kit di montaggio a parete mentre il televisore è acceso. In caso contrario, potrebbero verificarsi incidenti con lesioni personali causate da scosse elettricheAssemblaggio dei caviRacchiudere i cavi nel fermacavi in modo che non siano visibili attraverso il piedistallo trasparente.FermacaviBN68-02558B-PRIta.indb 48 2/22/2010 9:32:27 PM49 Italiano05 Altre informazioni Blocco antifurto KensingtonIl blocco Kensington è un dispositivo usato per assicurare fisicamente il sistema quando viene utilizzato in un luogo pubblico. L’aspetto del dispositivo e il metodo di blocco possono variare in base alla marca del prodotto. Per informazioni sull’uso, consultare il manuale fornito insieme al blocco Kensington.Trovare l’icona “ ✎ K” sul retro del televisore. L’alloggiamento del blocco Kensington si trova di fianco all’icona “K”. 1. Inserire il dispositivo nello slot Kensington sul TV LCD 1 e ruotarlo nella direzione di blocco 2.2. Collegare il cavo del blocco Kensington.3.3. Fissare il blocco Kensington a un tavolo o a un oggetto fisso pesante.Il dispositivo di blocco è in vendita separatamente. ✎ La posizione del blocco Kensington può variare a seconda del modello. ✎ Fissaggio del televisore alla parete Attenzione: Tirare, spingere o arrampicarsi sul televisore sono azioni che possono provocarne la caduta. Si raccomanda di non far giocare i bambini con il televisore poiché potrebbero appendersi ad esso destabilizzandolo; se ciò dovesse verificarsi, il televisore potrebbe cadere provocando lesioni personali gravi e perfino mortali. Seguire tutte le precauzioni di sicurezza descritte della documentazione allegata. Per una maggiore stabilità e sicurezza del prodotto, installare il dispositivo anticaduta come segue. Per evitare una eventuale caduta del televisore ¦ Poiché i ganci, le viti e il cavo di sicurezza non sono forniti in ✎ dotazione, è necessario acquistare tali materiali separatamente.1. Avvitare saldamente i ganci alla parete. Verificare che le viti siano saldamente fissate nella parete. Specifiche delle viti ✎ Per un TV LCD da 32 ~ 40 pollici: M6 x Per un x TV LCD da 46 ~ 55 pollici: M82. Rimuovere le viti dal centro del pannello posteriore del televisore, inserirle nei ganci, quindi avvitarle nuovamente al televisore.3. Collegare i ganci fissati al televisore a quelli fissati alla parete utilizzando un cavo resistente, quindi legarlo strettamente.Accertarsi che tutte le connessioni siano adeguatamente ✎ fissate. Controllare periodicamente le connessioni per verificarne l’eventuale usura o rottura. Per qualsiasi dubbio relativo alla sicurezza delle connessioni effettuate, contattare un installatore specializzato.Installare il televisore il più possibile vicino alla parete in modo che non possa cadere all’indietro. ✎

Collegare il cavo in modo che i ganci fissati alla parete si trovino allineati o leggermente più in basso di quelli fissati al televisore.

✎ Slegare il cavo prima di spostare il televisore. ✎

Risoluzione dei problemi

In caso di domande sul funzionamento del televisore, consultare per prima cosa l’elenco sottostante. Se nessuno dei consigli

sottoriportati si dimostra utile per risolvere il problema, visitare il sito ‘www.samsung.com’, quindi fare clic sulla voce Support

(Assistenza), oppure chiamare il numero del Call Center riportato in ultima pagina.

Problemi Soluzioni e spiegazioni

Qualità dell'immagine Per prima cosa, eseguire il Test immagine per confermare che il televisore sia in grado di visualizzare correttamente l'immagine di prova. (accedere a MENU - Supporto - Auto diagnosi - Test immagine) (P. 20) Se l'immagine di prova viene visualizzata correttamente, la scarsa qualità dell'immagine potrebbe essere causata dalla sorgente o dal segnale.La qualità dell'immagine non sembra all'altezza di quella vista in negozio. Se si possiede un ricevitore via cavo/set top box analogico passare ad uno digitale. Usare i cavi HDMI • o Component per ottenere una qualità delle immagini HD (high definition).Abbonato servizi cavo/satellite: Provare le stazioni HD dal channel line up.•Connessione antenna: Provare le stazioni HD dopo avere eseguito il programma automatico.•Molti canali HD trasmettono contenuti SD (Standard Definition) aggiornati. ✎ Regolare la risoluzione di uscita video del ricevitore via cavo/satellitare su 1080i o 720p.• Guardare il televisore alla distanza minima raccomandata, basata sulla dimensione dello schermo e la • definizione del segnale visualizzato.L'immagine è distorta: sono visibili blocchi grandi, blocchi piccoli, punti e pixel La compressione di contenuti video può causare la distorsione dell'immagine specialmente nel caso • di immagini caratterizzate da movimenti rapidi, come per esempio eventi sportivi o film d'azione. Un segnale debole o di scarsa qualità può causare la distorsione dell'immagine. Questo non è un • problema del televisore. I colori sono errati o mancano. Se si sta utilizzando una connessione component, verificare che i cavi component siano collegati • alla porte appropriate. Collegamenti errati o instabili possono causare problemi di colori o schermate vuote. Colori o luminosità deboli. Regolare le opzioni • Immagine nel menu TV. (accedere alla modalità Immagine / Colore / Luminosità / Nitidezza). Regolare l'opzione • Risp. energia nel menu TV. (accedere a MENU - Immagine - Soluzione Eco - Risp. energia) (P. 14) Provare a reimpostare l'immagine visualizzandola con le impostazioni predefinite. (selezionare • MENU - Immagine - Reset immagine)Si nota una linea punteggiata sul bordo dello schermo. Se la dimensione dell'immagine è impostata su • Adatta a schermo, modificarla selezionando 16:9. (P. 15)Cambiare la risoluzione del ricevitore via cavo/satellitare.• L'immagine è in bianco e nero. Se si sta usando un ingresso composito AV, collegare il cavo video (giallo) alla porta verde • dell'ingresso component 1 del televisore.Nel cambiare i canali, l'immagine viene fermata, distorta o ritardata. Se il prodotto è connesso a un ricevitore via cavo, reimpostare il ricevitore. Riconnettere il cavo CA e • attendere fino al riavvio del ricevitore. L'operazione potrebbe richiedere fino a 20 minuti. Impostare la risoluzione di uscita del ricevitore via cavo su 1080i o 720p.•

Qualità audio Per prima cosa, eseguire il Test audio per confermare che l'impianto audio del televisore funzioni in modo appropriato. (accedere a MENU - Supporto - Auto diagnosi - Test audio) (P. 20)

Se l'audio viene riprodotto correttamente, il problema potrebbe essere causato dalla sorgente o dal segnale.L'audio non viene riprodotto oppure il livello del volume risulta troppo basso anche se impostato al valore massimo. Verificare il volume del dispositivo esterno collegato al televisore.•

L'immagine è buona ma l'audio è escluso. Impostare l'opzione • Seleziona altoparlante su Altoparlante TV nel menu Suono. (P. 17)

Se si sta usando un dispositivo esterno, accertarsi che i cavi audio siano collegati alle porte di • ingresso audio del televisore. Se si sta usando un dispositivo esterno, verificare l'opzione di uscita audio del dispositivo (per es. • potrebbe risultare necessario cambiare l'opzione audio del ricevitore via cavo su HDMI in caso di una HDMI collegata al televisore). Se si usa un cavo DVI-HDMI, è necessario utilizzare un cavo audio separato.•

Se il televisore è dotato di una porta per le cuffie, verificare che non vi sia un dispositivo ad essa • collegato.Gli altoparlanti emettono un rumore anomalo. Verificare le connessioni dei cavi. Verificare che i cavi video non siano connessi a un ingresso audio.•

Per le connessioni Antenna/Cavo, verificare l'intensità del segnale. Un segnale basso può causare la • distorsione dell'audio. BN68-02558B-PRIta.indb 50 2/22/2010 9:32:29 PM51

05 Altre informazioni

Problemi Soluzioni e spiegazioni

Nessuna immagine, video spento

Il televisore non si accende. Verificare che la spina del cavo di alimentazione CA sia correttamente collegata a una presa a muro e il •

televisore sia acceso.

Accertarsi che la presa a muro sia funzionante.•

Provare a premere il tasto • POWER sul televisore per verificare che il problema non sia il telecomando. Se il

televisore si accende, vedere la sezione “Il telecomando non funziona” sotto riportata.

Il televisore si spegne automaticamente.

Verificare che l'opzione • Timer stand-by sia impostata su Off nel Menu Impostazione. (P. 18)

Se il televisore è collegato al PC, verificare le impostazioni di alimentazione del PC.•

Verificare che la spina del cavo di alimentazione CA sia correttamente collegata a una presa a muro e il •

televisore sia acceso.

Durante la visione del televisore mediante connessione via antenna o cavo, l'apparecchio si spegnerà dopo •

10 ~ 15 minuti di mancanza di segnale.

Nessuna immagine/video. Verificare le connessioni dei cavi (scollegare e ricollegare tutti i cavi del televisore e dei dispositivi esterni).•

Impostare le uscite video dei dispositivi esterni (ricevitore via cavo/STB, lettore DVD, Blu-ray, ecc) in modo •

che le connessioni corrispondano agli ingressi del televisore. Ad esempio, se l'uscita di un dispositivo

esterno è HDMI, deve essere collegata a un ingresso HDMI sul televisore.

Verificare che i dispositivi collegati siano accesi.•

Selezionare la corretta sorgente del televisore premendo il tasto • SOURCE sul telecomando TV.

Connessione RF (Cavo/Antenna)

Il televisore non riceve tutti i canali. Verificare che il cavo dell'antenna sia correttamente collegato.•

Provare a impostare • Plug & Play (Impostazione iniziale) per aggiungere i canali disponibili all'elenco canali.

Accedere a MENU - Impostazione - Plug & Play (Impostazione iniziale) e attendere la memorizzazione di

tutti i canali disponibili.

Verificare che l'antenna sia posizionata correttamente.•

L'immagine è distorta: sono visibili blocchi

grandi, blocchi piccoli, punti e pixel

La compressione di contenuti video può causare la distorsione dell'immagine specialmente nel caso di •

immagini caratterizzate da movimenti rapidi, come per esempio eventi sportivi o film d'azione.

Un segnale basso può causare la distorsione dell'immagine. Questo non è un problema del televisore.•

Connessione PC Viene visualizzato il messaggio "Modo non

Impostare la risoluzione di uscita e la frequenza del PC in modo che corrispondano alle risoluzioni •

supportate dal televisore. (P. 20)

“PC” viene sempre riportato nell'elenco delle sorgenti

anche quando non risulta collegato alcun PC.

E' normale; nell'elenco sorgenti, “PC” risulta sempre evidenziato anche quando non è collegato alcun PC.•

Il video è buono ma l’audio è escluso. Se si sta utilizzando una connessione HDMI, verificare le impostazioni di uscita audio del PC.•

Connessione di rete (in base al modello)

Mancata connessione di rete wireless. Per la rete wireless, è necessario utilizzare il dongle USB wireless di Samsung.•

Verificare che la Connessione di rete sia impostata su Wireless.•

Verificare che il televisore sia collegato a un router IP wireless.•

L'immagine non rimane visualizzata a pieno

I canali HD riporteranno barre scure verticali su entrambi i lati dello schermo durante la visualizzazione di •

Quando vengono trasmessi film con un rapporto d'immagine diverso da quello del televisore, appaiono •

barre nere sui lati superiore e inferiore dello schermo.

Regolare la dimensione dell'immagine sul dispositivo esterno o sul televisore per visualizzare l'immagine a •

Il telecomando non funziona. Sostituire le pile del telecomando prestando attenzione a rispettare le polarità (+/–).•

Pulire la finestra di trasmissione del sensore sul telecomando.•

Puntare il telecomando direttamente verso il televisore a una distanza di 1,5~2 metri.•

Il telecomando del ricevitore via cavo/

satellitare non riesce ad accendere o

spegnere il televisore o a regolare il volume.

Programmare il telecomando del ricevitore via cavo/satellitare in modo che possa controllare le funzioni del •

televisore. Consultare il manuale dell'utente del ricevitore via cavo/satellitare per il codice TV SAMSUNG.

Viene visualizzato il messaggio "Not

Supported Mode" (Modo non supportato).

Verificare la risoluzione del televisore supportata e regolare di conseguenza la risoluzione di uscita del •

dispositivo esterno. Vedere le impostazioni della risoluzione a pagina 20 di questo manuale.

Si avverte un odore di plastica provenire dal

Ciò è normale e l'odore svanirà nel corso del tempo.•

Le Informazioni sul segnale del televisore

non sono disponibili nel menu Test auto

Questa funzione è disponibile solo con canali digitali e connessione antenna / RF / Coax. (P. 20)•

Il televisore è inclinato su un lato. Rimuovere il piedistallo dal televisore quindi rimontarlo.•

Si riscontrano difficoltà nel rimontare il

Verificare che il televisore sia posizionato su una superficie piana. Se non si riesce a svitare le viti fissate al •

televisore, utilizzare un cacciavite magnetico.

Il menu dei canali è in colore grigio. (non

Il menu • Canale è disponibile solo se è selezionato il televisore come sorgente.

Problemi Soluzioni e spiegazioni Le impostazioni andranno perse dopo 30 minuti o a ogni spegnimento del televisore. Se il televisore è in modalità • Demo Negozio, ogni 30 minuti verranno azzerate le impostazioni audio e

immagine. Commutare la modalità Demo Negozio in Uso dom. secondo la procedura Plug & Play

(Impostazione iniziale). Premere il tasto SOURCE per selezionare la modalità TV, quindi selezionare

MENU → Impostazione → Plug & Play (Impostazione iniziale) → ENTER E Perdita intermittente di segnale audio o video.Verificare le connessioni e ricollegare i cavi. • La perdita del segnale audio o video può essere causata dall'uso di cavi eccessivamente rigidi o • spessi. Verificare che i cavi siano sufficientemente flessibili da consentire un uso prolungato nel tempo. In caso di montaggio a parete, si consiglia di utilizzare cavi con connettori da 90°.Osservando da vicino il bordo della cornice del televisore si notano delle piccole particelle.Ciò non costituisce un difetto ma fa parte del design del prodotto.• Il menu PIP non è disponibile. La funzione• PIP è disponibile solo quando il segnale proviene da una sorgente HDMI, PC o component.Sullo schermo compare Il messaggio “Segnale criptato” o “Segnale debole/Nessun segnale”. Se si sta utilizzando un modulo CAM CARD (CI/CI+), verificare che sia installato nell'alloggiamento • common interface.Se il problema persiste, estrarre il modulo CAM CARD dal televisore e reinserirlo.•E' stato spento il televisore 45 minuti fa, e il televisore si è riacceso.Ciò è normale. Il televisore è dotato della funzione OTA (Over The Aerial) per eseguire •automaticamente la funzione di aggiornamento del firmware scaricato durante la visione del televisore.Vi sono ricorrenti problemi di immagine/suoni.Verificare e modificare il segnale/la sorgente.•E' possibile che si verifichi una reazione tra la gomma della base del piedistallo e la superficie di alcuni mobili. Al fine di evitare tale situazione, montare piedini di feltro su qualunque superficie del televisore possa • entrare in contatto con il mobile. Lo schermo LCD TFT utilizza un pannello composto da sotto pixel la cui produzione richiede una speciale tecnologia. Tuttavia, sullo

schermo alcuni pixel potrebbero risultare più luminosi o più scuri. Questo fenomeno non ha alcun impatto sulle prestazioni del prodotto.

05 Altre informazioni

Pannello nativo 1920 x 1080 @ 60 Hz

Caratteristiche ambientali

Temperatura di esercizio

Umidità di esercizio

Temperatura di stoccaggio

Umidità di stoccaggio

10°C a 40°C (50°F a 104°F)

Da 10% a 80%, senza condensa

-20°C a 45°C (-4°F a 113°F)

Da 5% a 95%, senza condensa

Sistema TV Analogico: In base al paese selezionato

Digitale: DVB-T/DVB-C Sistema colore/video Analogico: PAL, SECAM, NTSC-4.43, NTSC-3.58, PAL60

Ingresso PC Piedistallo ruotabile

Design e specifiche sono soggetti a modifiche senza preavviso.

Per l’alimentazione elettrica e il consumo di corrente, consultare l’etichetta apposta al prodotto.

A Aggiornamento software 20

Collegamento di un dispositivo

Collegamento a un PC 22

Connessione di rete 23

Formato immagine 15, 35

G Gestione canali 11

I Impostazione rete 24, 26

Indicatore di alimentazione 4

Informazioni sul segnale 20

Modifica dei canali 12

Posizione di installazione 2

Proiezione di diapositive 34

Risoluzione dei problemi 50

Riproduzione Video 32

Risoluzione ottimale 22

Seleziona altoparlante 17

Supporto a parete 47

Usare Vis. canali 10

Uso dei Canali Preferiti 11

Uso di Vista programmazione 10

BN68-02558B-PRIta.indb 54 2/22/2010 9:32:31 PMQuesta pagina è stata

lasciata intenzional-
