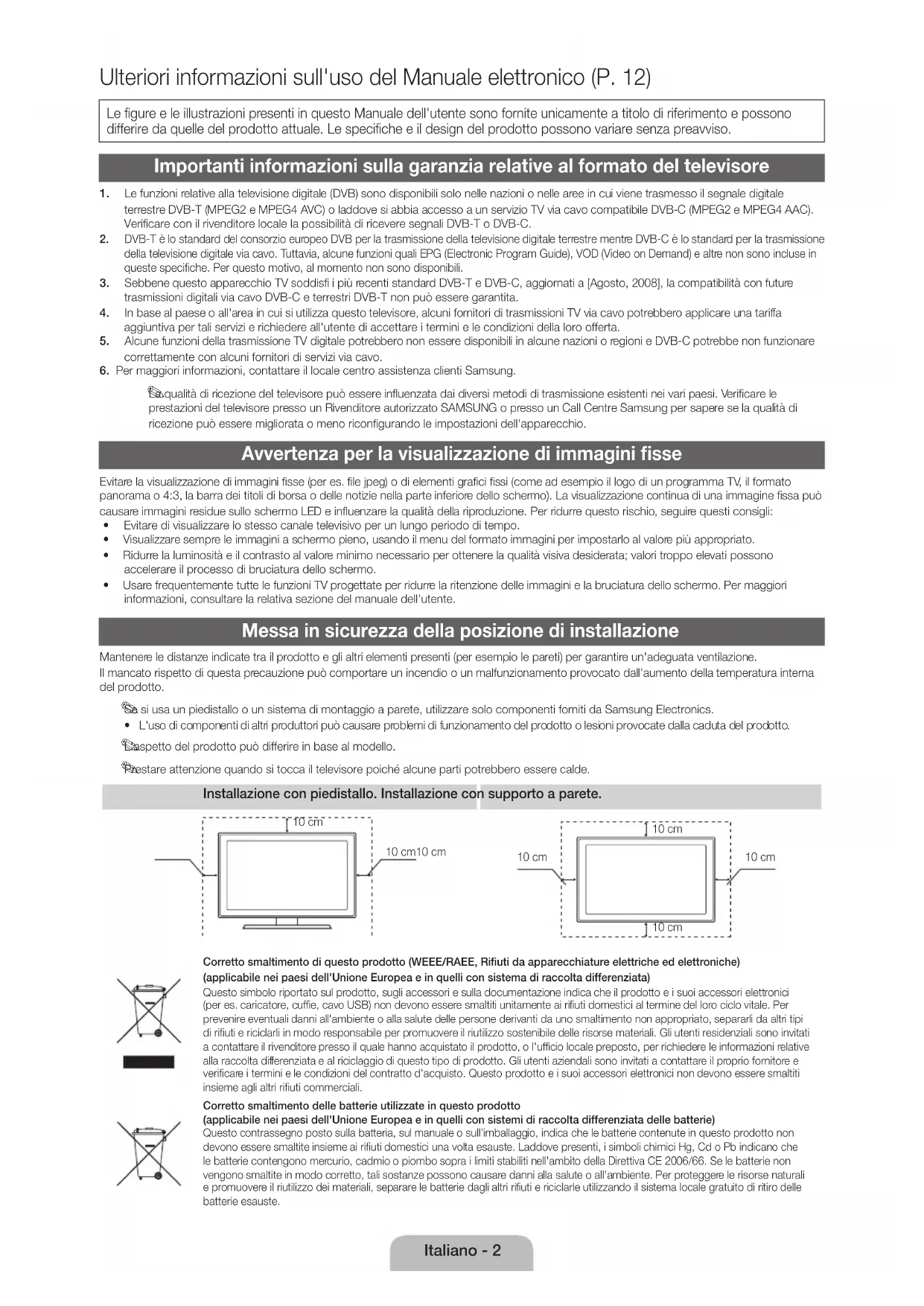

Ulteriori informazioni sull'uso del Manuale elettronico (P. 12)

Le figure e le illustrazioni presenti in questo Manuale dell'utente sono fornite unicamente a titolo di riferimento e possono

differire da quelle del prodotto attuale. Le specifiche e il design del prodotto possono variare senza preavviso.

Importanti informazioni sulla garanzia relative al formato del televisore

1. Le funzioni relative alla televisione digitale (DVB) sono disponibili solo nelle nazioni o nelle aree in cui viene trasmesso il segnale digitale

terrestre DVB-T (MPEG2 e MPEG4 AVC) o laddove si abbia accesso a un servizio TV via cavo compatibile DVB-C (MPEG2 e MPEG4 AAC).

Verificare con il rivenditore locale la possibilità di ricevere segnali DVB-T o DVB-C.

2. DVB-T è lo standard del consorzio europeo DVB per la trasmissione della televisione digitale terrestre mentre DVB-C è lo standard per la trasmissione

della televisione digitale via cavo. Tuttavia, alcune funzioni quali EPG (Electronic Program Guide), VOD (Video on Demand) e altre non sono incluse in

queste specifiche. Per questo motivo, al momento non sono disponibili.

3. Sebbene questo apparecchio TV soddisfi i più recenti standard DVB-T e DVB-C, aggiornati a [Agosto, 2008], la compatibilità con future

trasmissioni digitali via cavo DVB-C e terrestri DVB-T non può essere garantita.

4. In base al paese o all'area in cui si utilizza questo televisore, alcuni fornitori di trasmissioni TV via cavo potrebbero applicare una tariffa

aggiuntiva per tali servizi e richiedere all'utente di accettare i termini e le condizioni della loro offerta.

5. Alcune funzioni della trasmissione TV digitale potrebbero non essere disponibili in alcune nazioni o regioni e DVB-C potrebbe non funzionare

correttamente con alcuni fornitori di servizi via cavo.

6. Per maggiori informazioni, contattare il locale centro assistenza clienti Samsung.

La qualità di ricezione del televisore può essere influenzata dai diversi metodi di trasmissione esistenti nei vari paesi. Verificare le

prestazioni del televisore presso un Rivenditore autorizzato SAMSUNG o presso un Call Centre Samsung per sapere se la qualità di

ricezione può essere migliorata o meno riconfigurando le impostazioni dell'apparecchio.

Avvertenza per la visualizzazione di immagini fisse

Evitare la visualizzazione di immagini fisse (per es. file jpeg) o di elementi grafici fissi (come ad esempio il logo di un programma TV, il formato

panorama o 4:3, la barra dei titoli di borsa o delle notizie nella parte inferiore dello schermo). La visualizzazione continua di una immagine fissa può

causare immagini residue sullo schermo LED e influenzare la qualità della riproduzione. Per ridurre questo rischio, seguire questi consigli:

• Evitare di visualizzare lo stesso canale televisivo per un lungo periodo di tempo.

• Visualizzare sempre le immagini a schermo pieno, usando il menu del formato immagini per impostarlo al valore più appropriato.

• Ridurre la luminosità e il contrasto al valore minimo necessario per ottenere la qualità visiva desiderata; valori troppo elevati possono

accelerare il processo di bruciatura dello schermo.

• Usare frequentemente tutte le funzioni TV progettate per ridurre la ritenzione delle immagini e la bruciatura dello schermo. Per maggiori

informazioni, consultare la relativa sezione del manuale dell'utente.

Messa in sicurezza della posizione di installazione

Mantenere le distanze indicate tra il prodotto e gli altri elementi presenti (per esempio le pareti) per garantire un'adeguata ventilazione.

Il mancato rispetto di questa precauzione può comportare un incendio o un malfunzionamento provocato dall'aumento della temperatura interna

Se si usa un piedistallo o un sistema di montaggio a parete, utilizzare solo componenti forniti da Samsung Electronics.

• L'uso di componenti di altri produttori può causare problemi di funzionamento del prodotto o lesioni provocate dalla caduta del prodotto.

L'aspetto del prodotto può differire in base al modello.

Prestare attenzione quando si tocca il televisore poiché alcune parti potrebbero essere calde.

Installazione con piedistallo. Installazione con supporto a parete.

10 cm Corretto smaltimento di questo prodotto (WEEE/RAEE, Rifiuti da apparecchiature elettriche ed elettroniche)(applicabile nei paesi dell'Unione Europea e in quelli con sistema di raccolta differenziata) Questo simbolo riportato sul prodotto, sugli accessori e sulla documentazione indica che il prodotto e i suoi accessori elettronici

(per es. caricatore, cuffie, cavo USB) non devono essere smaltiti unitamente ai rifiuti domestici al termine del loro ciclo vitale. Per

prevenire eventuali danni all'ambiente o alla salute delle persone derivanti da uno smaltimento non appropriato, separarli da altri tipi

di rifiuti e riciclarli in modo responsabile per promuovere il riutilizzo sostenibile delle risorse materiali. Gli utenti residenziali sono invitati

a contattare il rivenditore presso il quale hanno acquistato il prodotto, o l'ufficio locale preposto, per richiedere le informazioni relative

alla raccolta differenziata e al riciclaggio di questo tipo di prodotto. Gli utenti aziendali sono invitati a contattare il proprio fornitore e

verificare i termini e le condizioni del contratto d'acquisto. Questo prodotto e i suoi accessori elettronici non devono essere smaltiti insieme agli altri rifiuti commerciali.Corretto smaltimento delle batterie utilizzate in questo prodotto(applicabile nei paesi dell'Unione Europea e in quelli con sistemi di raccolta differenziata delle batterie) Questo contrassegno posto sulla batteria, sul manuale o sull'imballaggio, indica che le batterie contenute in questo prodotto non

devono essere smaltite insieme ai rifiuti domestici una volta esauste. Laddove presenti, i simboli chimici Hg, Cd o Pb indicano che

le batterie contengono mercurio, cadmio o piombo sopra i limiti stabiliti nell'ambito della Direttiva CE 2006/66. Se le batterie non

vengono smaltite in modo corretto, tali sostanze possono causare danni alla salute o all'ambiente. Per proteggere le risorse naturali

e promuovere il riutilizzo dei materiali, separare le batterie dagli altri rifiuti e riciclarle utilizzando il sistema locale gratuito di ritiro delle batterie esauste.[UD5000-ZGZT]BN68-03432M.indb 2 2011-4-28 11:57:28Italiano - 3

Controllare che nell'imballaggio siano contenuti i seguenti componenti. Se eventuali componenti risultassero mancanti, contattare il

La forma e il colore dei componenti possono variare in base al modello.

Eventuali cavi non forniti in dotazione possono essere acquistati separatamente.

ATTENZIONE: INSERIRE SALDAMENTE PER EVITARE UNO SCOLLEGAMENTO ACCIDENTALE DALL'APPARECCHIO

y Telecomando e batterie (2 tipo AAA)

y Istruzioni per l'utente

y Scheda di garanzia / Guida alla sicurezza (non disponibili in tutti i paesi)

y Cavo di alimentazione

y Panno per la pulizia

y Adattatore AV / Component y Adattatore Scart y Adattatore scheda CI

Può essere richiesto un rimborso se

(a) l'uscita del tecnico in seguito a una chiamata non rileva difetti nel prodotto

(per es. nel caso l'utente abbia omesso di leggere il presente manuale)

(b) l'utente ha portato l'unità presso un centro di riparazione che non rileva difetti nel prodotto

(per es. nel caso l'utente abbia omesso di leggere il presente manuale).

L'importo di tale rimborso verrà comunicato all'utente prima di eseguire una visita a domicilio o un eventuale intervento

di manutenzione. [UD5000-ZGZT]BN68-03432M.indb 3 2011-4-28 11:57:32Italiano - 4

Vista del Pannello di controllo

La forma e il colore del prodotto possono variare in base al modello.

Pannello di controllo

Sensore del telecomando Puntare il telecomando in direzione di questo punto sul televisore.

Indicatore di alimentazione Lampeggia e si spegne quando l'alimentazione è attiva, si accende in modalità

SOURCE E Alterna tutte le sorgenti d'ingresso disponibili. Nel menu OSD, utilizzare questo tasto

come si usa il tasto ENTER E

MENU Visualizza attraverso un menu OSD (on screen display) le funzioni del televisore.

Y Regola il volume. Nel menu OSD, utilizzare i tasti

così come si userebbero i

tasti ◄ e ► del telecomando.

Cambia i canali. Nel menu OSD, utilizzare i tasti

così come si userebbero i

tasti ▼ e ▲ del telecomando.

(Power/Alimentazione)

Spegne e accende il televisore.

Non lasciare il televisore in modalità standby per un lungo periodo di tempo (quando si parte per le vacanze, ad esempio).

Anche quando il tasto di accensione è disattivo, l'apparecchio consuma una piccola quantità di energia elettrica. Si consiglia

quindi di scollegare il cavo di alimentazione. [UD5000-ZGZT]BN68-03432M.indb 4 2011-4-28 11:57:33Italiano - 5

Vista del telecomando

Questo speciale telecomando, progettato per aiutare chi ha problemi di vista, presenta punti in Braille sui tasti Power,

A B C D P.MODE SRS E-MANUAL AD/SUBT.

CONTENT DUAL I-II HDMI Spegne e accende il televisore.

Visualizza e seleziona le sorgenti video

Seleziona direttamente la modalità HDMI.

Ritorna al canale precedente.

Esclude temporaneamente l'audio.

Visualizza l'elenco canali sullo schermo.

Visualizza la EPG (Electronic Programme

Visualizza le informazioni sullo schermo TV.

Premere per accedere direttamente ai

Seleziona alternativamente le modalità

Teletext ON, Doppia, Mista o OFF.

Visualizza il menu OSD principale.

Scelta rapida delle funzioni usate più di

Visualizza le opzioni Cont. personali,

Guarda TV e Sorgente.

Ritorna al menu precedente.

Seleziona le voci del menu OSD e cambia i

valori visualizzati sul menu.

Tasti funzione utilizzati nei menu

Elenco canali, Gestione canali, Cont.

Utilizzare quesi tasti per funzioni

Per maggiori informazioni, vedere il

manuale elettronico.

P.MODE: Seleziona la modalità immagine.

SRS: Seleziona la modalità SRS TruSurround HD.

DUAL I-II: Seleziona la modalità duale.

E-MANUAL: Visualizza la Guida e-Manual.

P.SIZE: Seleziona il formato immagine.

AD: Seleziona la Descrizione audio. (non

disponibile in tutti i paesi)

SUBT.: Visualizza i sottotitoli digitali.

Inserimento delle batterie (tipo: AAA) [UD5000-ZGZT]BN68-03432M.indb 5 2011-4-28 11:57:36Italiano - 6

Collegamento all'antenna Quando il televisore viene acceso per la prima volta, le impostazioni di base vengono visualizzate automaticamente. ✎ Preset: Collegare l'alimentazione e l'antenna. Plug & Play (Impostazione iniziale)

Alla prima accensione del televisore, vengono visualizzate alcune schermate che aiutano l'utente a configurare le impostazioni di base. Premere il tasto POWER P . Plug & Play è disponibile solo quando sul televisore è impostata la sorgente ingressi. ✎ Per tornare al passaggio precedente, premere il tasto Rosso. 1 Selezione della lingua

Premere il tasto ▲ o ▼, quindi premere ENTER E

. Selezionare la lingua OSD (On Screen Display) desiderata. P POWER 2 Selezionare Demo Negozio o Uso dom.

Premere il tasto ◄ o ►, quindi premere ENTER E

. Selezionare la modalità Uso dom.. La modalità Demo Negozio è dedicata a un uso commerciale. Per ripristinare le impostazioni dell'unità da Demo Negozio a Uso dom. (standard): Premere il tasto Volume del televisore. Quando il menu Volume viene visualizzato a schermo, tenere premuto il tasto MENU per 5 secondi.Demo Negozio è solo per la visione presso il punto vendita. Selezionando questa opzione, diverse funzioni verranno disattivate. Selezionare Uso dom. per la visione in casa. 3 Selezionare la nazione

Premere il tasto ▲ o ▼, quindi premere ENTER E

. Selezionare la nazione appropriata. ✎ Dopo aver selezionato il paese nel menu Nazione, alcuni modelli potrebbero richiedere un'opzione aggiuntiva per l'impostazione del pin. ✎ All'inserimento del codice PIN, 0-0-0-0 non è disponibile. ✎ L’opzione può differire a seconda del paese. 4 Impostazione della Modalità orologioImpostare la Modalità orologio automaticamente o manualmente. Auto: E’ possibile selezionare il fuso orario della propria località. (in base alla nazione)Manuale: Consente di impostare manualmente la data e l’ora corrente. 5 Selezione dell'antenna

Premere il tasto ▲ o ▼, quindi premere ENTER E

. Selezionare il segnale trasmesso. 6 Selezione del canale

Premere il tasto ▲ o ▼, quindi premere ENTER E

. Selezionare la sorgente del canale da memorizzare. Quando si imposta la sorgente antenna su Cavo, viene visualizzata una procedura che consente di assegnare valori numerici ai canali (frequenze canale). Per ulteriori informazioni, vedere Canale → Sintonizzazione automatica. Premere ENTER E in qualsiasi momento per interrompere il processo di memorizzazione. 7 Buona visione.

Selezionare Guarda TV. Premere il tasto ENTER E

. Per reimpostare questa funzione... Selezionare Sistema - Plug & Play (impostazione iniziale). Digitare il PIN a 4 cifre. Il PIN predefinito è “0-0-0-0.” Per cambiare il codice PIN, utilizzare la funzione Cambia PIN. Eseguire nuovamente la funzione Plug & Play (MENU → Sistema) per uso domestico sebbene in modalità negozio.

✎ Nel caso si sia dimenticato il PIN, in modalità Standby premere la seguente sequenza di tasti sul telecomando per ripristinare il PIN all’impostazione predefinita “0-0-0-0”: MUTE → 8 → 2 → 4 → POWER (on) Antenna VHF/UHFCavo o Pannello posteriore del televisore[UD5000-ZGZT]BN68-03432M.indb 6 2011-4-28 11:57:40Italiano - 7

Collegamento a un dispositivo AV

Dispositivi disponibili: Lettori DVD e Blu-ray, Ricevitori via cavo HD, Ricevitori satellitari HD STB

(Set-Top-Box), Videoregistratori, Sistemi audio digitali, Amplificatori, DVD Home Theater, PC HDMI OUTDVI OUTAUDIO OUTR-AUDIO-LConnessione HDMI, HDMI/DVIUso di un cavo HDMI o HDMI-DVI (fino a 1080p) ✎ HDMI IN 1(DVI), 2, PC/DVI AUDIO IN x Per una migliore qualità audio e immagine, effettuare il collegamento a un dispositivo digitale mediante un cavo HDMI. x I cavi HDMI supportano i segnali video e audio e non richiedono un canale audio. – Per collegare il televisore a un dispositivo digitale che non supporta una uscita HDMI, utilizzare cavi HDMI/DVI e audio. x Se viene collegato al televisore un dispositivo esterno che supporta una versione HDMI precedente, l'immagine a schermo potrebbe essere disturbata (o non essere visualizzata del tutto), oppure l'audio potrebbe non essere riprodotto. In questo caso, chiedere al produttore del dispositivo esterno informazioni sulla versione HDMI supportata e, se obsoleta, richiedere un aggiornamento. x Usare un cavo HDMI del diametro massimo di 14 mm. x Acquistare un cavo HDMI certificato. In caso contrario, l'immagine potrebbe non apparire sullo schermo oppure potrebbe verificarsi un errore di connessione. x Si consiglia l'uso di un cavo base HDMI ad alta velocità o ethernet. Questo prodotto non supporta la funzione ethernet via HDMI.[UD5000-ZGZT]BN68-03432M.indb 7 2011-4-28 11:57:43Italiano - 8

AUDIO OUT R-AUDIO-L VIDEO OUT AUDIO OUT R-AUDIO-L P R P B Y COMPONENT OUT EXT W R G R B W R G R B R W R W Y Y Connessione Component

Connessione AV Connessione SCART Usare un cavo Component (fino a 1080p) o Audio/Video (solo 480i) e un cavo Scart

In modalità Est., l'uscita DTV supporta solo video e audio SD MPEG.

Per ottenere la migliore qualità delle immagini, si consiglia l'uso della connessione Component rispetto alla

[UD5000-ZGZT]BN68-03432M.indb 8 2011-4-28 11:57:46Italiano - 9

Connessione a un PC e a un dispositivo audio

¦ Dispositivi disponibili: sistema audio digitale, amplificatore, DVD Home Theatre OPTICAL Connessione audio

Uso di un cavo ottico (digitale) o audio (analogico) o di una connessione cuffie

DIGITAL AUDIO OUT (OPTICAL)

Quando un sistema audio digitale è collegato alla porta DIGITAL AUDIO OUT (OPTICAL), ridurre il volume sia

del televisore sia del sistema.

L'audio 5.1 CH (canali) è disponibile quando il televisore è collegato a un dispositivo esterno che supporta lo

Quando il ricevitore (home theatre) è impostato su On, è possibile udire l'audio proveniente dall'uscita ottica del

televisore. Quando il televisore visualizza un segnale DTV, invia l'audio a 5.1 canali al ricevitore Home Theater.

Se la sorgente è un componente digitale, come per es. un lettore DVD / Blu-ray / ricevitore via cavo / ricevitore

satellitare (STB) ed è collegata al televisore mediante HDMI, saranno udibili solo 2 canali audio dal ricevitore

Home Theater. Per un audio a 5.1 canali, collegare il jack dell'uscita audio digitale del lettore DVD / Blu-ray /

ricevitore via cavo / ricevitore satellitare STB direttamente a un amplificatore o un home theatre.

: E' possibile collegare le cuffie all'uscita cuffie del televisore. Quando le cuffie sono collegate, l'audio

proveniente dagli altoparlanti interni viene disabilitato.

Collegando le cuffie al televisore, l'uso della funzione audio non è disponibile.

E' possibile regolare in modo indipendente il volume delle cuffie e quello del televisore. [UD5000-ZGZT]BN68-03432M.indb 9 2011-4-28 11:57:50Italiano - 1010

¦ Uso di un cavo HDMI, HDMI-DVI o D-sub

La connessione mediante cavo HDMI potrebbe non essere supportata a seconda del modello di PC in uso.

I cavi HDMI supportano i segnali video e audio e non richiedono un canale audio.

AUDIO OUTAUDIO OUTDVI OUTPC OUTHDMI OUT Connessione PC Modalità di visualizzazione (ingresso D-Sub e HDMI/DVI)

La risoluzione ottimale è 1920 X 1080 a 60 Hz. Modalità RisoluzioneFrequenza orizzontale (kHz)Frequenza verticale (Hz)Frequenza di clock dei pixel (MHz)Polarità sync (O/V) IBM 640 x 350 31.469 70.086 25.175 +/-720 x 400 31.469 70.087 28.322 -/+ MAC 640 x 480 35.000 66.667 30.240 -/-832 x 624 49.726 74.551 57.284 -/-1152 x 870 68.681 75.062 100.000 -/-VESA DMT640 x 480 31.469 59.940 25.175 -/-640 x 480 37.861 72.809 31.500 -/-640 x 480 37.500 75.000 31.500 -/-800 x 600 37.879 60.317 40.000 +/+800 x 600 48.077 72.188 50.000 +/+800 x 600 46.875 75.000 49.500 +/+1024 x 768 48.363 60.004 65.000 -/-1024 x 768 56.476 70.069 75.000 -/-1024 x 768 60.023 75.029 78.750 +/+1152 x 864 67.500 75.000 108.000 +/+1280 x 1024 63.981 60.020 108.000 +/+1280 x 1024 79.976 75.025 135.000 +/+1280 x 800 49.702 59.810 83.500 -/+1280 x 800 62.795 74.934 106.500 -/+1280 x 960 60.000 60.000 108.000 +/+1360 x 768 47.712 60.015 85.500 +/+1440 x 900 55.935 59.887 106.500 -/+1440 x 900 70.635 74.984 136.750 -/+1680 x 1050 65.290 59.954 146.250 -/+VESA DMT / DTV CEA 1920 x 1080p 67.500 60.000 148.500 +/+ ✎✎

Quando si effettua una connessione mediante cavo HDMI/DVI, è necessario utilizzare il jack HDMI IN 1(DVI).

La modalità interlacciata non è supportata.

Questo dispositivo potrebbe non funzionare correttamente se si seleziona un formato video non standard.

Le modalitàSeparata e Comp. sono supportate. La modalità SOG (Sync On Green) non è supportata.

[UD5000-ZGZT]BN68-03432M.indb 10 2011-4-28 11:58:07Italiano - 1111

Modifica della sorgente di ingresso

Questa funzione viene usata per selezionare il televisore o un'altra sorgente di ingresso esterna come un lettore DVD / Blu-

Ray / ricevitore via cavo / ricevitore satellitare STB collegato al televisore.

■ TV / Est. / PC / AV / Comp. / HDMI1/DVI / HDMI2 / USB

In Elenco sorgenti, gli ingressi collegati vengono evidenziati.

Per visualizzare solo i dispositivi collegati, passare al menu Connesso utilizzando i tasti freccia ◄ o ►.

Le voci Est. e PC rimangono sempre attive.

Se i dispositivi esterni collegati non sono evidenziati, premere il tasto rosso. Il televisore cercherà i dispositivi collegati.

Uso del menu Modifica Nome

In Sorgente, premere TOOLS, quindi impostare il nome della sorgente di ingresso esterna desiderata.

■ VCR / DVD / STB cavo / STB satellite / STB PVR / Ricevitore AV / Giochi / Videocamera / PC / DVI PC / Dispositivi DVI / TV / IPTV / Blu-

ray / HD DVD / DMA: Assegnare un nome al dispositivo collegato alle porte di ingresso per semplificare la selezione della sorgente di ingresso.

Quando si collega un PC alla porta HDMI IN 1(DVI) tramite cavo HDMI, impostare il televisore in modalità PC nel menu Modifica Nome.

Quando si collega un PC alla porta HDMI IN 1(DVI) tramite cavo HDMI-DVI, impostare il televisore in modalità DVI PC nel menu

Quando si collega un dispositivo AV alla porta HDMI IN 1(DVI) tramite cavo HDMI-DVI, impostare il televisore in modalità Dispositivi DVI

nel menu Modifica Nome.

E' possibile visualizzare informazioni dettagliate sul dispositivo esterno selezionato.

Per la migliore connessione via cavo a questo prodotto, utilizzare cavi del diametro massimo indicato di seguito:

Diametro massimo - 0,55 pollici (14 mm)

Connessione a uno slot COMMON INTERFACE Collegamento dell'adattatore di schede CI Collegare l'adattatore come mostrato a destra.

Per collegare l'adattatore di schede CI, seguire questi passaggi.

Collegare l'adattatore prima di installare il televisore sulla staffa parete.

1. Inserire l'adattatore della SCHEDA CI nelle due aperture sul prodotto 1.

Cercare le due aperture sul retro del televisore. Le due aperture sono posizionate

lateralmente alla porta COMMON INTERFACE.

Premerlo con decisione al centro dell’adattatore per bloccarlo in posizione.

2. Inserire l'adattatore della SCHEDA CI nella porta COMMON INTERFACE.

3. Inserire la “SCHEDA CI o CI+”

Uso della “SCHEDA CI o CI+”

Per la visione di canali a pagamento è necessario inserire una “SCHEDA CI o CI+”.

y Non inserendo una "SCHEDA CI o CI+", alcuni canali visualizzeranno il messaggio "Segnale criptato".

y Le informazioni di pairing che contengono un numero telefonico, l'ID della "SCHEDA CI o CI+", l'ID

host e altri dati, verranno visualizzate entro 2~3 minuti. Se viene visualizzato un messaggio di errore,

contattare il fornitore del servizio.

y Quando la configurazione delle informazioni relative al canale è completata, viene visualizzato il

messaggio "Aggiornamento completato", a indicare che l'elenco dei canali è stato aggiornato.

E' necessario richiedere una "SCHEDA CI o CI+" al fornitore del servizio locale.

Estrarre con delicatezza la "SCHEDA CI o CI+" tirandola con le dita e prestando attenzione a non

farla cadere poiché potrebbe subire danni.

Inserire la "SCHEDA CI o CI+" nella direzione indicata sulla scheda stessa.

La posizione dell'alloggiamento COMMON INTERFACE può variare in base al modello.

La "SCHEDA CI o CI+" non è supportata in alcune nazioni e regioni; controllare con il rivenditore autorizzato di zona.

In caso di problemi, contattare il fornitore del servizio.

Inserire una “SCHEDA CI o CI+” in grado di supportare le impostazioni dell'antenna. Lo schermo non visualizzeràle immagini oppure

queste saranno distorte. [UD5000-ZGZT]BN68-03432M.indb 11 2011-4-28 11:58:15Italiano - 1212

Come visualizzare il e-Manual

Visualizzazione schermo

3 Funzioni baseMenu ImmagineMenu Suono } Indice E Conferma e Esci 1 Video, programmi TV e altri eventi correntemente

2 Elenco categorie. Premere il tasto ◄ o ► per

selezionare la categoria desiderata.

3 Visualizza l'elenco dei menu secondari. Uso dei

tasti freccia sul telecomando per lo spostamento

del cursore. Premere ENTER E

menu secondario desiderato.

4 } Blu (Indice): Visualizza la schermata dell'indice.

5 E Conferma: Seleziona una categoria o un menu

6 e Esci: Esce dal e-Manual.

Passaggio dal manuale elettronico ai menu corrispondenti. ImmagineModalità immagine : Standard ►Retroillumin : 7Contrasto : 95Luminosità : 45Nitidezza : 50Colore : 50Tinta (V/R) : G50/R50Regolazione schermo E-MANUAL

Basic Features > Menu Immagine (3/17)

Questa funzione non è disponibile in alcuni menu.

1. Per utilizzare il menu corrispondente a un argomento

trattato nel e-Manual, premere il tasto rosso per

selezionare Prova ora.

2. Per tornare alla schermata e-Manual premere

alla visualizzazione di un argomento.

“Continuare?” viene visualizzato a schermo. Selezionare

Sì, quindi premere ENTER E

. Comparirà la finestra

2. Per tornare alla schermata e-Manual premere

E-MANUAL E’ possibile reperire le istruzioni per l’uso delle funzioni TV consultando l’e-Manual

disponibile sul televisore stesso. Premere il tasto E-MANUAL sul telecomando.

Spostare il cursore utilizzandoi tasti freccia su/giù/sinistra/destra per evideziare una

categoria e sucessivamente un argomento, quindi premere ENTER E

Sul e-Manual verrà visualizzata la pagina desiderata.

E’ inoltre possibile accedervi tramite menu:

Per tornare alla schermata principale del e-Manual, premere il tasto E-MANUAL sul

Se il televisore è impostato su una sorgente di ingresso esterna, non è possibile utilizzare

direttamente la funzione Prova ora.

[UD5000-ZGZT]BN68-03432M.indb 12 2011-4-28 11:58:22Italiano - 1313

Visualizzazione dei contenuti Basic Features > Menu Immagine (3/17) 2 3 4 5

1 Area contenuti: Se è stato selezionato un menu

secondario, quest'area offre i contenuti degli

argomenti. Per passare alla pagina precedente o

successiva premere ◄ / ►.

2 Prova ora: Visualizza il menu OSD corrispondente

all'argomento. Per tornare alla schermata del

e-Manual premere E-MANUAL.

3 Home: Passa alla pagina home dell'e-Manual.

4 Zoom: Ingrandisce la schermata. E' possibile

scorrere la pagina ingrandita utilizzando i tasti ▲ / ▼.

5 L (Pagina): Passa alla pagina precedente o

Uso della modalità Zoom

Selezionare Zoom, quindi premere ENTER E

ingrandire la pagina. E' possibile scorrere la pagina

ingrandita utilizzando i tasti ▲ o ▼.

Per tornare alle dimensioni normali della pagina,

Ricerca di un argomento sulla pagina dell'Indice

Questa funzione potrebbe non essere supportata a seconda della lingua selezionata.

1. Per cercare una parola chiave, premere il tasto blu per selezionare Indice.

2. Premere il tasto ◄ o ► per selezionare l’ordine desiderato.

3. Premere ▲ o ▼ per selezionare una parola chiave da visualizzare, quindi premere ENTER E

4. E’ possibile visualizzare la schermata di istruzioni corrispondente del manuale elettronico.

Per chiudere la schermata Indice, premere RETURN.

[UD5000-ZGZT]BN68-03432M.indb 13 2011-4-28 11:58:27Italiano - 1414

Installazione del supporto a parete

Il kit di supporto a parete (venduto separatamente) consente di montare il televisore direttamente a una parete.

Per informazioni dettagliate sull'installazione a parete, consultare le istruzioni fornite insieme al kit. Rivolgersi a un tecnico per il

montaggio della staffa a parete.

Samsung Electronics non può essere ritenuta responsabile per eventuali danni al prodotto o infortuni causati da una

installazione autonoma del televisore da parte dell'utente.

Specifiche del kit di supporto a parete (VESA)

Esempio A. Installazione del supporto a parete SAMSUNG Esempio B. Installazione di un supporto a parete di altra

Il kit di montaggio a parete non è fornito in dotazione ma è venduto separatamente.

Installare il supporto su una parete solida perpendicolare al pavimento. Se il supporto deve essere fissato ad altri tipi di

materiale, consultare il rivenditore di zona. Una installazione a soffitto o su pareti inclinate può provocare la caduta dell'unità e

Nella tabella sotto riportata vengono indicate le dimensioni standard dei kit di supporto a parete.

All'acquisto di un kit di supporto a parete, verrà fornita la guida all'installazione e tutte le parti necessarie per il

Non utilizzare viti non conformi agli standard VESA.

Non utilizzare viti di dimensioni diverse da quelle standard poiché potrebbero danneggiare l'interno del televisore.

Per i montaggi a parete non conformi alle specifiche delle viti standard VESA, la lunghezza delle viti potrebbe differire in

base alle loro specifiche.

Non serrare eccessivamente le viti, in quanto potrebbero danneggiare il prodotto o causarne la caduta con conseguente

rischio di lesioni. Samsung non può essere ritenuta responsabile per tali incidenti.

Samsung non può essere ritenuta responsabile per eventuali danni o lesioni personali qualora vengano usati kit di

supporto a parete non conformi allo standard VESA o l'utente non segua le istruzioni di installazione fornite.

Non superare i 15 gradi di inclinazione durante il montaggio del televisore.

pollici Spec. VESA (A * B) Vite standard Quantità

Non installare il kit di supporto a parete mentre il televisore è acceso. In caso contrario, potrebbero verificarsi

incidenti con lesioni personali causate da scosse elettriche

[UD5000-ZGZT]BN68-03432M.indb 14 2011-4-28 11:58:32Italiano - 1515

Risoluzione dei problemi

Se il televisore funziona in modo anomalo, consultare la sezione Possibili problemi e soluzioni. Se tra le varie descrizioni non è

riportato il problema riscontrato, visitare il sito “www.samsung.com,” quindi cliccare su Supporto, oppure chiamare il Centro di

assistenza clienti Samsung.

Problemi Soluzioni e spiegazioni

Il televisore non si accende. • Verificare che la spina del cavo di alimentazione CA sia correttamente collegata a una

presa a muro e al televisore.

• Verificare che la presa a parete sia funzionante.

• Provare a premere il tasto POWER sul televisore per verificare che il problema non sia il

telecomando. Se il televisore si accende, vedere la sezione "Il telecomando non funziona"

Nessuna immagine/video. • Verificare le connessioni dei cavi (scollegare e ricollegare tutti i cavi del televisore e dei

dispositivi esterni).

• Impostare l'uscita video del dispositivo esterno (ricevitore via cavo/STB, lettore DVD,

Blu-ray, ecc) in modo che le connessioni corrispondano all'ingresso del televisore.

Ad esempio, se l'uscita di un dispositivo esterno è HDMI, deve essere collegata a un

ingresso HDMI sul televisore.

• Verificare che il dispositivo collegato sia acceso.

• Selezionare la corretta sorgente del televisore premendo il tasto SOURCE sul

• Riavviare il dispositivo dopo aver scollegato e ricollegato il cavo di alimentazione.

Il telecomando non funziona. • Sostituire le batterie prestando attenzione a rispettare le polarità (+/–).

• Pulire la finestra di trasmissione del sensore sul telecomando.

• Puntare il telecomando direttamente sul televisore a una distanza di 150~180 cm.

Il telecomando del ricevitore via cavo/

satellitare non riesce ad accendere

o spegnere il televisore o a regolare

• Programmare il telecomando del ricevitore via cavo/satellitare in modo che possa

controllare le funzioni del televisore. Consultare il manuale dell'utente del ricevitore via

cavo/satellitare per il codice TV SAMSUNG.

E' possibile mantenere il televisore nelle condizioni ottimali eseguendo regolarmente tramite USB l'aggiornamento del

firmware all'ultima versione disponibile sul sito (samsung.com -> Supporto -> Download).

Lo schermo LED TFT utilizza un pannello composto da sotto pixel la cui produzione richiede una speciale tecnologia.

Tuttavia, alcuni pixel potrebbero risultare più luminosi o più scuri sullo schermo. Questo fenomeno non ha alcun impatto

sulle prestazioni del prodotto.

Elenco delle funzioni disponibili

Eccellente networking e interfaccia digitale: Con un sintonizzatore digitale HD incorporato, le trasmissioni HD senza

abbonamento possono essere visualizzate senza ricevitore via cavo / ricevitore STB (Set-Top-Box) satellitare.

Consente di riprodurre musica, immagini e film memorizzati su un dispositivo USB.

Consente di controllare mediante il telecomando del televisore Samsung tutti i dispositivi Samsung collegati che supportano

Anynet+. [UD5000-ZGZT]BN68-03432M.indb 15 2011-4-28 11:58:36Italiano - 1616

Fissaggio del televisore alla parete

Attenzione: Tirare, spingere o arrampicarsi sul televisore sono azioni che possono provocarne la caduta.

Si raccomanda di non far giocare i bambini con il televisore poiché potrebbero appendersi ad esso

destabilizzandolo; se ciò dovesse verificarsi, il televisore potrebbe cadere provocando lesioni personali gravi

e perfino mortali. Seguire tutte le precauzioni di sicurezza descritte della documentazione allegata. Per una

maggiore stabilità e sicurezza del prodotto, installare il dispositivo anticaduta come segue.

Per evitare una eventuale caduta del televisore

1. Avvitare saldamente i ganci alla parete. Verificare che le viti siano

state fissate saldamente alla pareti.

A seconda del tipo di parete, potrebbe essere necessario

utilizzare anche un fisher.

Poiché i ganci, le viti e il cavo di sicurezza non sono

forniti in dotazione, è necessario acquistare tali materiali

2. Rimuovere le viti dal centro del pannello posteriore del televisore,

inserirle nei ganci, quindi avvitarle nuovamente al televisore.

Le viti potrebbero non essere fornite insieme al prodotto.

In questo caso, acquistare le viti separatamente in base

alle specifiche qui riportate.

Specifiche delle viti

Per TV LED da 22-27 pollici: M4

3. Collegare i ganci fissati al televisore a quelli fissati alla parete

utilizzando un cavo resistente, quindi legarlo strettamente.

Installare il televisore il più vicino possibile alla parete in modo che non possa cadere all'indietro.

Collegare il cavo in modo che i ganci fissati alla parete si trovino allineati o leggermente più in basso di quelli

fissati al televisore.

Slegare il cavo prima di spostare il televisore.

4. Accertarsi che tutte le connessioni siano adeguatamente fissate. Controllare periodicamente le connessioni per verificarne

l'eventuale usura o rottura. Per qualsiasi dubbio relativo alla sicurezza delle connessioni effettuate, contattare un

installatore specializzato.

Conservazione e manutenzione

Dopo la rimozione degli adesivi sullo schermo TV, pulire eventuali residui prima di visualizzare i programmi.

Non spruzzare acqua o soluzioni detergenti direttamente sul

prodotto. Qualsiasi liquido che riesca a penetrare all'interno

del prodotto può provocare guasti, incendio o una scossa

Pulire il prodotto con un panno morbido appena inumidito.

[UD5000-ZGZT]BN68-03432M.indb 16 2011-4-28 11:58:45Italiano - 1717

Risoluzione del display 1920 X 1080

Caratteristiche ambientali

Temperatura di esercizio

Umidità di esercizio

Temperatura di stoccaggio

Umidità di stoccaggio

Da 10°C a 40°C (Da 50°F a 104°F)

Dal 10% al 80%, senza condensa

Da -20°C a 45°C (Da -4°F a 113°F)

Dal 5% al 95%, senza condensa

Sistema TV Analogico: B/G, D/K, L, I (in base alla nazione selezionata)

Digitale: DVB-T/DVB-C Sistema colore/video Analogico: PAL, SECAM, NTSC-4.43, NTSC-3.58, PAL60

(Uscita) 3 W X 2 5 W X 2

Design e specifiche sono soggetti a modifiche senza preavviso.

Per l'alimentazione elettrica e il consumo di corrente, consultare l'etichetta apposta al prodotto.

Questo apparecchio è fabbricato in conformità

al D.M.28.08.95 n.548 ed in particolare a quanto

specificato nell Art.2, comma 1. Questo apparecchio è

fabbricato nella U.E. in conformità al D.M.28.08.95 n.548

Art.2, comma 1 ed al D.M.26.03.92 Art.1

[UD5000-ZGZT]BN68-03432M.indb 17 2011-4-28 11:58:48Italiano - 1818

Fissaggio del televisore alla parete

[UD5000-ZGZT]BN68-03432M.indb 18 2011-4-28 11:58:50Questa pagina è stata lasciata

intenzionalmente bianca.

[UD5000-ZGZT]BN68-03432M.indb 19 2011-4-28 11:58:50
