MANUALE UTENTE MV 5 Premium Kärcher
Gentile cliente,
Prima di utilizzare l'apparecchio per la prima volta, leggere le presenti istruzioni originali, seguirle e conservarle per un uso
futuro o in caso di rivendita dell'apparecchio.
Avvertenze generali
L'apparecchio, in conformità alle descrizioni e alle avvertenze di sicurezza date in queste istruzioni per l'uso, è destinato per essere utilizzato come aspiratore multiuso.
Questo apparecchio è concepito per il solo uso domestico e non deve essere adibito ad uso commerciale o industriale.
Proteggere l'apparecchio contro la pioggia. Depositare l'apparecchio solo in ambienti chiusi. È vietato aspirare con questo apparecchio cenere e fuliggine.
Utilizzare l'aspiratore multiuso solo con:
- sacchetti filtro originali.
- Pezzi di ricambio, accessori e accessori optionali originali. Il produttore non è responsabile per eventuali danni causati dall'uso improprio e/o uso che non corrisponde a quello conforme a destinazione.
Protezione dell'ambiente
Tutti gli imballaggi sono riciclabili. Gli imballaggi non vanno gettati nei rifiuti domestici, ma segnati ai relativi centri di raccolta.
Gli apparecchi dimessi contengono materiali riciclabili preziosi e vanno perciò consegnati ai relativi centri di raccolta. Si prega quindi di smaltire gli apparecchi dimessi mediante i sistemi di raccolta differenziata.
Smaltimento di filtro e sacchetto filtrante
Il filtro e il sacchetto filtrante sono realizzati in materiale ecologico.
Se non contengono sostanze aspirate vietate per i rifiuti domestici, possono essere smaltiti con i normali rifiuti domestici.
Avvertenze sui contenuti (REACH)
Informazioni aggiornate sui contenuti sono disponibili all'indirizzo:
In tutti i paesi sono valide le condizioni di garanzia pubblicate alla nostra società di vendita competente. Entro il termine di garanzia eliminiamo gratuitamente eventuali guasti all'apparecchio, se causati da un difetto di materiale o di produzione. Nei casi previsti della garanzia si prega di rivolgersi al proprio rivenditore, oppure al più vicino centro di assistenza autorizzato, esibendo lo scontrino di acquisto.
Servizio assistenza
In caso di domande o anomalie la filiale KÄRCHER è felice di poterla aiutare.
Ordinare ricambi e accessori speciali
La lista dei pezzi di ricambio più comuni è riportata alla fine del presente manuale d'uso.
I ricambi e gli accessori sono reperibili presso il rivenditore di fiducia o una filiale KÄRCHER.

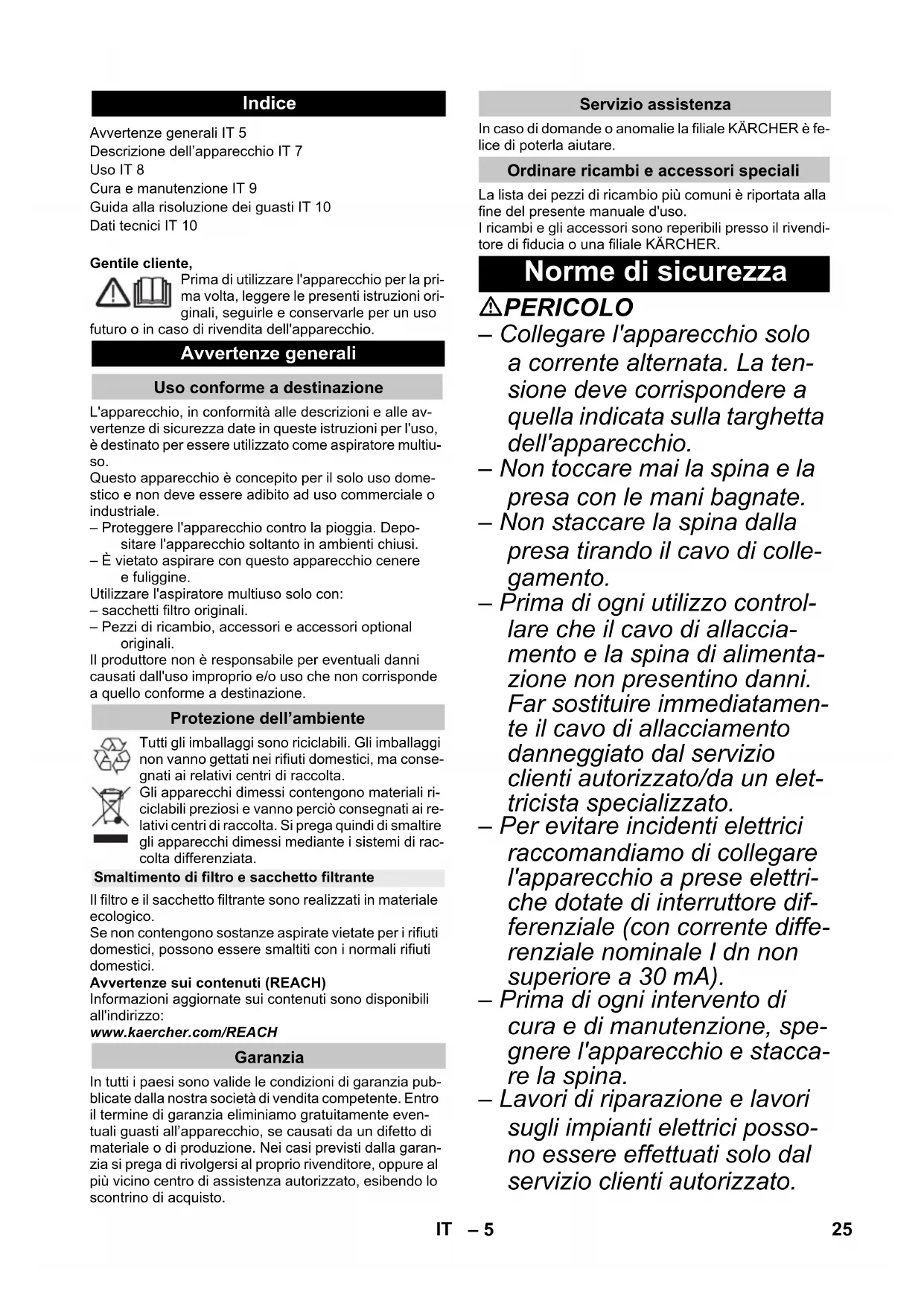

Norme di sicurezza
△PERICOLO
- Collegare l'apparecchio solo a corrente alternata. La tensione deve corrispondere a quella indicata sulla targhetta dell'apparecchio.
- Non toccare mai la spina e la presa con le mani bagnate.
- Non staccare la spina alla presa tirando il cavo di collegamento.
- Prima di ogni utilizzo controllare che il cavo di allacciamento e la spina di alimentazione non presentino danni. Far sostituire immediatamente il cavo di allacciamento danneggiato dal servizio clienti autorizzato/da un elettricista specializzato.
- Per evitare incidenti elettrici raccomandiamo di collegare l'apparecchio a prese elettriche dotate di interruttore differenziale (con corrente differenziale nominale I dn non superiore a 30 mA).
- Prima di ogni intervento di cura e di manutenzione, spegnere l'apparecchio e staccare la spina.
- Lavori di riparazione e lavori sugli impianti elettrici possono essere effettuati solo dal servizio clienti autorizzato.
△AVVERTIMENTO
- Questo apparecchio non è indicato per essere usato da persone con delle limitate capacità fisiche, sensoriali o mentali e da persone che abbiano poca esperienza e/o conoscenza dell'apparecchio a meno che non vengano supervisionati per la loro sicurezza da una persona incaricata o che abbiano da questa ricevuto istruzioni su come usare l'apparecchio e dei pericoli da esso derivante.
- I bambini possono utilizzare l'apparecchio solo se maggiori dell'età di 8 anni e a meno che non vengano supervisionati per la loro sicurezza da una persona incaricata o che abbiano da questa ricevuto istruzioni su come usare l'apparecchio e dei pericoli da esso derivante.
- I bambini non devono giocare con l'apparecchio.
- Sorvegliare i bambini per assicurarsi che non giochino con l'apparecchio. La pulizia e la manutenzione utente non devono essere eseguite dai bambini senza sorveglianza.
- Tenere le pellicole di imballaggio fuori dalla portata dei bambini. Rischio di asfissia!
- Disattivare l'apparecchio dopo l'uso e prima di ogni pulizia/manutenzione.
- Pericolo d'incendio. Non aspirare oggetti brucianti o ardenti.
- È vietato l'utilizzo in ambienti a rischio di esplosione. In caso di formazione di schiuma o fuoriuscita di liquido, spegnere immediatamente l'apparecchio o tirare la spina di rete!
- Non usare detergenti abrasivi, detergenti per il vetro o detergenti universali! Non immergere mai l'apparecchio in acqua.
Determinate sostanze possono formare insieme all'aria di aspirazione vapori e miscele esplosivi.
Non aspirare mai le seguenti sostanze:
- gas esplosivi o infiammabili, liquidi e polveri (polveri reattive) - polveri di metallo reattive (ad es. alluminio, magnesio, zinco) insieme a detergenti fortemente alcalini ed acidi - acidi e soluzioni alcaline allo stato puro - soluzioni organiche (ad es. benzina, diluenti per vernici, acetone o gasolio).
Queste sostanze possono inoltre corrodere i materiali dell'apparecchio.
Livelli di pericolo
PERICOLO
Indica un pericolo imminente che determina lesioni gravi o la morte.
AVVERTIMENTO
Indica una probabile situazione pericolosa che potrebbe determinare lesioni gravi o la morte.
Indica una probabile situazione pericolosa che potrebbe causare lesioni leggere.
ATTENZIONE
Indica una probabile situazione pericolosa che potrebbe determinare danni alle cose.
Descrizione dell'apparecchio
Le presenti istruzioni per l'uso descrivono gli aspiratori multiuso riportati in copertina.
Le figure illustrano la dotazione massima. In base al modello sussistono delle differenze nella dotazione e gli accessori forniti.
Durante il disimballaggio controllare l'eventuale mancanza di accessori o la presenza di danni del contenuto. Nel caso in cui si riscontrino danni dovuti al trasporto, informare immediatamente il proprio rivenditore.
- compreso nella fornitura possibile accessorio
1 Raccordo tubo flessibile di aspirazione
Figura B1
Per il collegamento del tubo flessibile per l'aspirazione.
2 Interruttore dell'apparecchio (ON/OFF) (senza presa integrata)
Figura B3
→ Posizione I: Aspirazione o soffiatura. Posizione 0: l'apparecchio è spento.
2 Interruttore dell'apparecchio (ON/OFF) (con presa integrata)
Figura B3
→ Posizione MAX: aspirazione o soffiaggio. → Posizione MAX: aspirazione con utensile elettrico collegato → Regolazione della potenza: All'occorrenza ridurre la potenza di aspirazione durante l'aspirazione, il soffiaggio o durante il lavoro con un utensile elettrico.
→ Posizione 0: Apparecchio spento. Utensile elettrico alimentato elettricamente.
Presa dell'apparecchio
Indicazione: Osservare la potenza massima allacciata (vedi capitolo „Dati tecnici").
Figura C2
Per il collegamento di un utensile elettrico.
4 Raccordo di soffiatura
Figura E1
→ Inserire il tubo flessibile di aspirazione nell'apposito attacco. In quel modo la funzione di soffiaggio è attenuata.
5 Tasto per pulizia filtro
Figura D1
Per pulire il filtro plissettato piatto integrato
Indicazione: Non azionare il tasting con filtering piatto bagnato.
6 Portamaniglia
Dopo lo sblocco, afferrare la testa dell'apparecchio al portamaniglia e rimuoverlo.
7 Staffa di sostegno
Figura A1
La staffa di sostegno serve allo stesso tempo per il bloccaggio della testa dell'apparecchio e del contenitore. Per lo sbloccaggio, spostare in avanti la staffa fino a liberare il bloccaggio. Afferrare la testa dell'apparecchio al portamaniglia e rimuoverlo.
8 Cassetta filtro e tasto di sblocco
Figura H1
Figura H2
Per pulire il filtro, premere il tasto di sblocco, ribaltare fuori la cassetta filtro ed estrarla.
9 Alloggiamento accessori
Figura G2
L'alloggiamento per gli accessori consente di conservare i tubi di aspirazione e le bocchette di aspirazione.
10 Gancio per cavo
Figura G2
Per conservare il cavo di allacciamento alla rete.
Posizione parcheggio
Figura F1
Per depositare la bocchetta per pavimenti in caso di interruzioni di lavoro.
Ruota pivottante
Figura A1
→ Girare il serbatoio e spingere le ruote pivottanti negli orifizi sul fondo del serbatoio, sino alla battuta.
13 Vite di scarico
Figura G1
La vite di scarico serve per svuotare rapidamente ed in modo pratico l'acqua sporca del contenitore. Per un miglior svuotamento, inclinare il contenitore in avanti.
14 Sacchetto filtro
Figura A2
Nota: Per l'aspirazione di liquidi non usare alcun sacchetto filtro!
15 Filtro plissettato piatto
(già montato nell'apparecchio)
ATTENZIONE
Lavorare sempre con il filtro a pieghe inserito durante l'aspirazione di liquidi e solidi!
16 Tubo flessibile di aspirazione con raccordo
Figura B1
→ Inserire il tubo flessibile di aspirazione nell'attacco dell'apparecchio e si aggancia. → Per la rimozione premere con il pollice ed estrarre il tubo flessibile di aspirazione.
Avviso: Accessori, come ad esempio spazzole aspiranti (in opzione), possono essere inseriti direttamente sul raccordo e quindi collegati al tubo flessibile di aspirazione.
Per lavorare comodamente anche in locali angusti. Il manico estraibile può essere conservato all'occorrenza tra gli accessori e il tubo flessibile di aspirazione. Vedi posizione 17.
Raccomandazione: Per aspirare il pavimento, inserire il manico sul tubo flessibile di aspirazione.
17 Manico estraibile
Figura B1
→ Collegare il manico con il tubo flessibile, finché si aggancia.
Figura B4
Per rimuovere il manico dal tubo flessibile di aspirazione, premere il nottolino con il pollice ed estrarre il manico.
Avviso: Togliendo il manico, è possibile inserire direttamente anche gli accessori sul tubo flessibile di aspirazione.
Raccomandazione: Per aspirare il pavimento, inserire il manico sul tubo flessibile di aspirazione.
18 Tubi rigidi di aspirazione 2 x 0,5 m
Figura B1
Infilare uno dentro l'altro i due tubi di aspirazione e collegarli con il manico.
19 Bocchetta pavimenti (con leva di commutazione)
Figura B1
Per la comoda commutazione tra lo sporco secco e bagnato:
Per l'aspirazione di pavimenti con sporco secco, impiegare la posizione con le strisce di setole fuoriuscite. Per l'aspirazione di pavimenti con acqua, impiegare la posizione con le labbra di gomma fuoriuscite.
20 Bocchetta fessure
Per bordi, giunti, radiatori e zone difficilmente accessibili.
21 Adattatore
Figura C1
Per il collegamento del tubo flessibile di aspirazione con l'utensile elettrico. All'occorrenza adattare l'adattatore con un coltello al diametro di collegamento dell'utensile elettrico.
22 Tubo flessibile per utensili
Figura C1
Per una maggiore flessibilità durante i lavori con utensili elettrici.
Nota: può essere usato anche con l'adattatore.
Uso
ATTENZIONE
Lavorare sempre con il filtro a pieghe piatte inserito durante l'aspirazione di liquidi e di solidi!
Prima della messa in funzione
Figura A1
→ Rimuovere la testa dell'apparecchio ed estrarre il contenuto dal serbatoio. → Girare il serbatoio e spingere le ruote pivotanti negli orifizi sul fondo del serbatoio, fino alla battuta. → Posizionare la testa dell'apparecchio e bloccarla. → Agganciare con clip il supporto per l'alloggiamento di accessori al retro della testa apparecchio.
Messa in funzione
Figura B1
→ Montare gli accessori
Figura B2
→ Inserire la spina di alimentazione.
Figura B3
→ Accendere l'apparecchio.
Aspirazione a secco
ATTENZIONE
Lavorare solo con il filtro plissettato piatto asciutto! Prima dell'uso, verificare se il filtro presenta danneggiamenti e sostituirlo se necessario.
Figura A2
→ Per l'aspirazione di sporco secco, all'occorrenza può essere utilizzato aggiuntivamente un sacchetto filtro.
ATTENZIONE
Eseguire la pulizia del filtro solo senza sacchetto filtro inserito, altrimenti il sacchetto potrebbe venir danneggiato.
Indicazioni riguardo al sacchetto filtro
- Il livello di riempimento del sacchetto filtrante dipende dallo sporco che viene aspirato.
- Nel caso di polveri fini, sabbia, ecc. sostituire spesso il sacchetto filtrante.
- Il sacchetto filtrante usurato può scoppiare, pertanto va sostituito in tempo!
ATTENZIONE
Aspirare ceneri raffreddate solo con un pre-separatore. N. ordinazione esecuzione Basic: 2.863-139.0, esecuzione Premium: 2.863-161.0.
Aspirazione liquidi
ATTENZIONE
Non utilizzare il sacchetto filtrante!
Indicazione: Se il serbatoio è pieno, un galleggiante chiude l'apertura di aspirazione e l'apparecchio gira con maggiore velocità. Spegnere subito l'apparecchio e svuotare il serbatoio.
→ Per l'aspirazione di umidità o bagnato, osservare la corretta regolazione della bocchetta per pavimenti e collegare gli accessori corrispondenti.
Lavori con utensili elettrici
→ All'occorrenza, adattare l'adattatore con un coltello al diametro di collegamento dell'utensile elettrico.
Figura C1
→ A) Inserire l'adattatore in dotazione sulla maniglia del tubo flessibile di aspirazione e collegare con il raccordo dell'utensile elettrico. Oppure → B) Per una maggiore flessibilità durante il lavoro, usare il tubo flessibile per utensili. Collegarlo con il tubo flessibile di aspirazione ed eventualmente con l'adattatore e collegare al raccordo dell'utensile elettrico.
Figura C2
→ Per apparecchi con presa integrata: Inserire la spina dell'utensile elettrico nella presa dell'aspiratore.
Figura C3
- Accendere l'apparecchio (interruttore girevole a sinistra in posizione MAX) e procedere con il lavoro.
Avviso: Non appena l'utensile elettrico si accende, la turbina di aspirazione parte con un ritardo di 0,5 secondi. Quando l'utensile elettrico viene spento, la turbina di aspirazione continua a funzionare per altri 5 secondi circa per consentire di aspirare lo sporco residuo nel tubo di aspirazione.
Sistema di pulizia filtro
Il sistema di pulizia filtro è previsto per l'aspirazione di grandi quantità di polvere fine senza sacchetto filtrante inserito.
Indicazione: Attraverso il sistema di pulizia filtro, il filtro plissettato piatto sporco può essere pulito premendo il pulsante e con ciò aumentare di nuovo la potenza di aspirazione.
Figura D1
→ Inserire il manico del tubo flessibile di aspirazione nell'alloggiamento per gli accessori sulla testa dell'apparecchio. Premere 3 volte il tasto per la pulizia del filtro ad apparecchio acceso ed attendere 4 secondi tra i singoli azionamenti.
Indicazione: Dopo aver premuto più volte il tasto di pulizia filtro, controllare il contenitore sul suo volume di riempimento. Altrimenti lo sporco potrebbe fuoriuscire all'apertura del contenitore.
Funzione di soffiatura
Pulizia di punti difficilmente accessibili o in cui l'aspirazione non è possibile, ad es. foglie dal letto di ghiaia.
Figura E1
→ Inserire il tubo flessibile di aspirazione nell'apposito attacco. In quel modo la funzione di soffiaggio è attenuata.
Interrompere il funzionamento
Figura B3
→ Spegnere l'apparecchio.
Figura F1
→ Agganciare la bocchetta per pavimenti nella posizione di parcheggio.
Dopo l'uso
→ Spegnere l'apparecchio e staccare la spina.
Svuotare il contenitore
Figura G1
Rimuovere la testa dell'apparecchio e svuotare il serbatoio pieno di sporco umido o secco. Per gli apparecchi con vite di scarico: svuotare lo sporco secco dal contenitore. Per svuotare liquidi usare la vite di scarico.
Deposito dell'apparecchio
Figura G2
→ Collocazione cavo di allacciamento alla rete e accessori sull'apparecchio. Conservare l'apparecchio in luoghi asciutti.
Cura e manutenzione
Pulire l'apparecchio e gli accessori in plastica con un normale detergente per materiale sintetico. → Sciacquare all'occorrenza il contenitore e gli accessori con dell'acqua ed asciugarli prima del loro riutilizzo.
Pulire il filtro plissettato piatto
Raccomandazione: Pulire la cassetta filtro ogni volta che è stato usato.
Figura H1
→ Sbloccare la cassetta filtro, ribaltarla fuori e estrarla, svuotare lo sporco dalla cassetta filtro in un secchio dell'immondizia. Per pulire il filtro plissettato piatto inserito, battere la cassetta filtro contro il bordo del secchio dell'immondizia. In questo caso, il filtro plissettato piatto non deve essere smontato dalla cassetta filtro.
All'occorrenza, pulire il filtro plissettato piatto separatamente.
Figura
→ Sbloccare la cassetta filtro, ribaltarla fuori e estrarla.
Figura H2
→ Rimuovere il filtro plissettato piatto fuori dalla cassetta filtro e sbatterlo. → All'occorrenza pulire il filtro solo sotto acqua corrente; non strofinare o spazzolare. Asciugarlo completamente prima dell'uso. → Alla fine, rimontare il filtro plissettato piatto asciutto nell'apparecchio. Inserire la cassetta filtro nell'apparecchio.
Guida alla risoluzione dei guasti
Diminuzione della potenza di aspirazione
Se la potenza di aspirazione dell'apparecchio diminuisce, controllare i seguenti punti:
→ Accessori, tubo flessibile di aspirazione o tubi di aspirazione otturati. Eliminare le otturazioni con un bastoncino.
Figura A2
→ Sacchetto filtropiano: inserire un nuovo sacchetto filtro.
Figura H2
→ Filtro plissettato piatto sporco/intasato: estrarre la cassetta filtro e pulire il filtro (vedi capitolo "Pulizia del filtro plissettato piatto"). Sostituire i filtri plissettati piatti danneggiati.
Dati tecnici
I dati tecnici sono riportati sulle aperture. Di seguito la spiegazione dei simboli usati.
Tensione
Potenza P_nom
Potenza di collegamento max. della presa dell'apparecchio
Protezione rete (fusibile ritardato)
Capacità vano raccolta
Assorbimento di acqua con impugnatura
Assorbimento di acqua con bocchetta per pavimenti
Cavo di alimentazione
Pressione acustica (EN 60704-2-1)
Peso (senza accessori)
Con riserva di modifiche tecniche!
