MANUALE UTENTE B72TCW BAUMATIC

INSTRUZIONI DI UTILIZZO E MANUTENZIONE

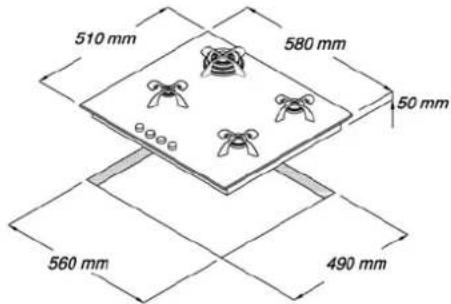

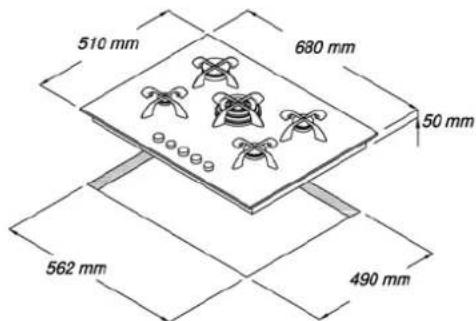

ISTRUZIONI PER IL MONTAGGIO

DATI TECHNICI

MODELLI	B72BL PHG602 B72TCW	w877TCBL B78BL	FBD0	B71TCBL B70.1BL with FFD	AS26SS -B26SS	B70.1BL	B72BL	B77BL
Tensione/Frequenza	230V/50Hz	230V/50Hz Hz	230V/50Hz Hz	230V/50Hz Hz	230V/50Hz Hz	230V/50Hz z	230V/50Hz	230V/50Hz
Bruciatore ausiliario 1 1	-1 1 1 1 1
Bruciatore semirapido 2 2	1 2 2 2 2 2
Bruciatore rapido	-	1	1	1	-	1	-	1
Bruciatore tripla corona	1	1	1	-	1	-	1	1
Accensione automatica	si	si	si	si	si	si	si	si
Dispositivo di sicurezza gas	si	si	si	si	si	no	no	no

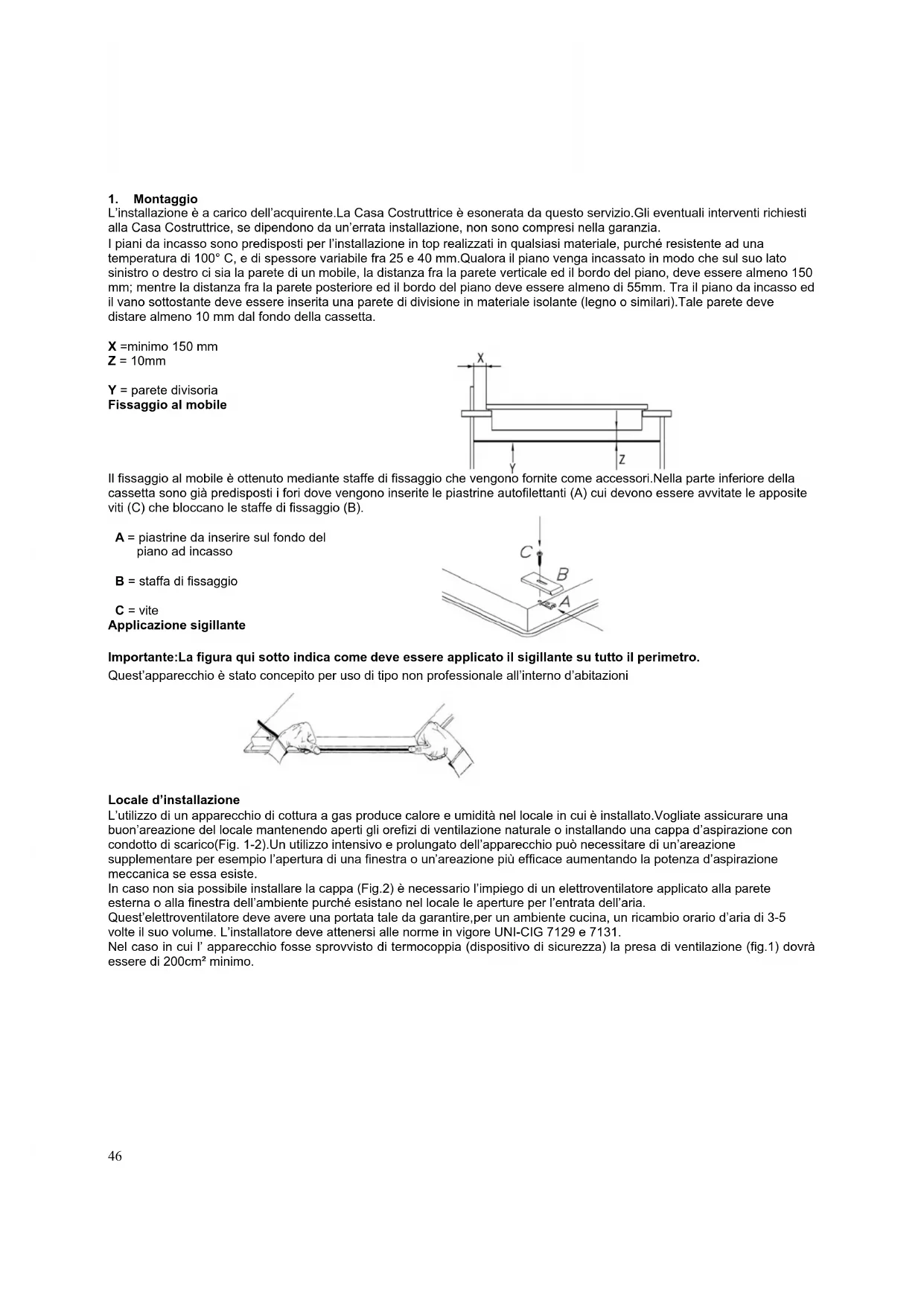

L'installatione e a carico dell'acquirente. La Casa Costrutrice e esonerata da Anythingo. Gli eventuali intervenenti richiesti alla Casa Costrutrice, se dipendono da un'errata installatione, non sono compresi nella garanzia. I piani da incasso sono predispositi per l'installatione in top realizzati in qualsiast materiale, parche resistente ad una temperatura di 100^ , e di spessore variabile fra 25 e 40 mm.Qualora il piano venga incassato in modo che sul suo lato sinistro o destro ci sua parete di un mobile, la distanza fra la parete verticale ed il bordo del piano, delve essere almeno 150 mm; mentra la distanza fra la parete posteriore ed il bordo del piano delve essere almeno di 55mm . Tra il piano da incasso ed il vano sottostante deve essere insertita una parete di divisione in materiale isolante (legno o similari).Tale parete deve distare almeno 10~mm dal fondo della cassetta.

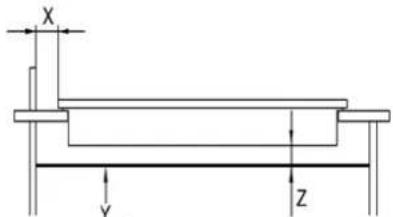

X=minimo150mm

Z=10mm

Y = parete divisoria

Fissaggio al mobile

Il fissaggio al mobile è ottenuto mediante staffe di fissaggio che vengono fornite come accessori. Nella parte inferiore della cassetta sono più predispositi i fori dove vengono inserte le piastrine autoflettanti (A) cui devono essere avvitate le apposite viti (C) che bloccano le staffe di fissaggio (B).

A = piastrine da insere sul fondo del piano ad incasso

B = staffa di fissaggio

C = vite

Applicazione sigillante

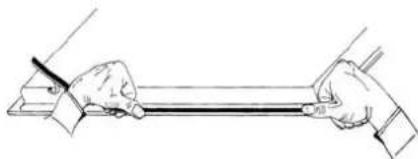

Importante:La figura qui sotto indica come deve essere applicato il sigillante su tutto il perimetro.

Quest'apparecchio è stato concepito per uso di tipo non professionale all'interno d'abitazioni

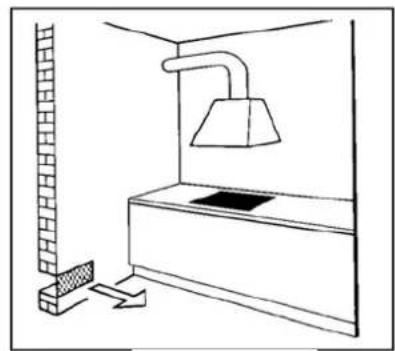

Locale d'installazione

L'utilizzo di un appearecchio di cottura a gas produce calore e umidità nel locale in cui è installato. Vogliate assicurare una Buon'areazione del locale Maintainando aperti gli orefizi di ventilazione naturale o installando una cappa d'aspirazione con condotto di scarico(Fig. 1-2). Un utilizzo intensivo e prolongato dell'apparecchio può necessitar di un'areazione supplementare per esempio l'apertura di una finestra o un'areazione più efficace augmentando la potenza d'aspirazione meccanica se esta esiste.

In caso non sia possibile installare la cappa (Fig.2) è necessario l'impiego di un eletroventilatore applicativo alla parete esterna o alla finestra dell'ambiente vendché esistano nel locale le aperture per l'entrata dell'aria.

Quest'eletroventilatore delve ave una portata tale da garantire,per un ambiente cucina, un ricambio orario d'aria di 3-5 voite il suo volume. L'installatore delve atteneri alle norme in vigore UNI-CIG 7129 e 7131.

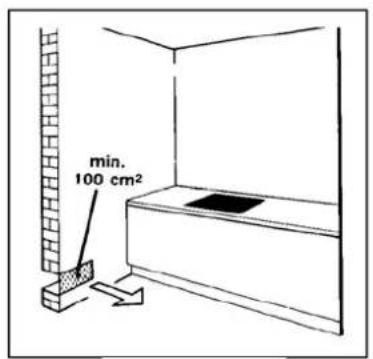

Nel caso in cui l'apparecchio fosse sprovvisto di termocoppia (dispositivo di sicurezza) la presa di ventilazione (fig.1) dovra essere di 200cm^2 minimo.

Fig. 1

Fia. 2

2. Collegamento elettrico

Controllare i dati riportati sulla targhetta posta sul fondo del piano di cottura, quindi accertarsi che tensione nominale di rete e potenza disponibili, siano adatte al suo funzionamento.

Prima di effettuare il collegamento verificare l'efficienza dell'impianto di messa a terra. La messa a terra dell'apprecchio è obbligatoria per Legge. La Casa Costrutrice declina agli responsabilità per eventuali danni a persono o a cose derivanti alla mancata osservanza di但这a norma.

Per eventuali modelli sprovvisti di spina, montare sul cavo una spina normalizzata che sa in grado di所提供 rile carico.
indicato in targhetta.lI conduttore di terra del cavo e contraddistinto dai colori giallo verde.In agli caso la spina deve essere
accessibile.

Nel caso si desideri realizazare una connessione fissa alla rete, si dovra interporre, tra l'apparecchio e la rete un dispositivo omnipolare d'interruzione con distance dei contatti di almeno 3mm

Per il collegamento del cavo con il piano di cottura è necessario allentare e rimuovere il coperchio della morsettiera sino ad arrivare ai contatti nel suo interno. Effettuato il collegamento, il cavo deve essere bloccato con il systema di fissaggio in dotazione e il coperchio della morsettiera immediatamente richiuso.

In caso di sostituzione del cavo di alimentazione, il conduttore di terra (giallo-verde), delve obbligatoriamente essere più lungo di 10mm rispetto ai conduttori di linea.

Utilizzare esclusivamente un cavo in gomma tipo H05RR-F, la sezione dei cavetti deve essere di 3 × 1.5 ~mm .

DICIHIARAZIONE DI CONFORMITA. Quest'apparecchiatura, nelle parti destinate a venire a contatto con sostanze alimentari, conforme alla prescrizione della dir.CEE89/109 e al D.L.. di attuazione N° 108 del 25/01/92.

CE Apparecchio conforme alle direttive europee 90/396/CEE, 89/336/CEE, 93/68/CEE, 73/23/CEE e successive modifiche.

Questo apparecchio è marcato secondo la direttiva europea 2002/96/CE riguardante i rifiuti di apparecchi elettrici ed elettronici (RAEE)但这a direttiva contiene i principi e le regole europee riguardanti il ritorno e il riciclaggio dei rifiuti degli apparecchi elettrici ed elettronici.

Possibilità di collegamento

RETE DI ALIMENTAZIONE ELETTRICA	LINEA	L	MARRONE
	TERRA	½	GIALLO/VERDE
	NEUTRO	N	BLU

ALLACCIAMENTO (PARTEA GAS)

Sul piano a gas è indicato, con apposite targhette, il tipo di gas per il quale l'apparecchio è predisisto.

E tuttavia possibie usare altri tipi di gas后再 over eseguito dei simplici adattamenti.

(Vedere indicazioni paragrafi seguenti.)

Collegamento all'alimentazione

Il collegamento dell'apprecchio alla tubazione o alla bombola del gas dovr è essere effettuato come prescritto delle Norme UNI-CIG7129 e 7131, solo dopo essersi accertati cheesso è regolato per il tipo di gas con cui sare alimentato. In caso contrario eseguire le operazioni indicate al paragrafo < < Adattamento ai diversi tipi di gas>>.Nel caso di alimentazione con gas liquido, da bombola, utilizzato regolatori di pressione conformi alle Norme UNI-CIG 7432. Importante: per un sicuro funzionamento, per un adeguato uso dell'energia e maggiore durata dell'apprecchio, assicurarsi che la pressione di alimentazione rispetti i valori indicati nella tabella ("Dati tecnici bruciatori" pag.6)

Montaggio del raccordo alimentazione gas

Le istruzioni sono rivolte al personale autorizzato all'installazione dell'apparecchio in conformità alle norme UNI-CIG7131. Qualsiasi intervento deve essere eseguito con l'apparecchiatura disinserita elettricamente. ATTENZIONE: nell'imballo è presente un raccordo conico.

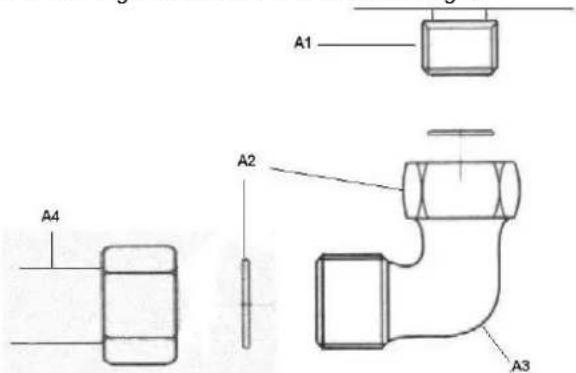

Sequenza delle operazioni di montaggio:

-Avvitare il raccordo orientabile nel tubo rampa di entrata del gas dell'apparecchio A1 (ché è filettato 12 gas maschio cilindrico) inserendo l'apposita guarnizione di tenuta A2.

Serrare forte il raccordo tenendo presente di orientarlo nella direzione desiderata.
-Allacciare il piano di cottura alla rete di alimentazione gas avvitando il tubo di rete al raccordo orientabile inserendo la guarnizione di tenuta.

A1=Tubo rampa
A2=Guarnizione
A3=Raccordo orientabile
A4=Tubo rigido o flessibile d'alimentazione gas

Utilizzare esclusivamente tubi conformi alla Norma UNI-CIG 9891 e guarnizioni di tenuta conformi alla UNI-CIG 9264. La messa in opera di tali tubi delve essere effettuata in modo che la loro lunghezza, in condizioni di massima estensione, non sia maggiore di 2000 mm.Per agevolare l'installazione e per evitare rischi di perdite gas, si consiglia di allacciare prima il raccordo orientabile nel piano di cottura e successivement sul tubo delle rete di alimentazione.

L'inversione di但这a sequenza potrebbe creare problemi di tenuta gas tra tubo e piano.

Importante: ad installatione ultimata controllare la perfetta tenuta di tutti i raccordi utilizzando una soluzione saponosa e mai una fiamma.Assicurarsi inoltre, che il tubo flessibile non possa essere a dato con una parte mobile del modulo da incasso (es. cassetto) e che non sia situato in luoghi dove possa essere danneggiato.

ADATTAMENTO AI DIVERSI TIPI DI GAS

Per adattare il piano ad un tipo di gas diverso da quello per il qual è previsto, eseguire nell'ordine le seguenti operazioni: -asportare la griglia e il bruciatore -svitare gli iniettori (M) con un'apposita chiave a tubo e sostituirli con quelli di diametro adatto al nuovo tipo di gas utilizzato (vedere tabella "Dati tecnici bruciatori"). -ad operazione ultima sostituire la vecchia etichetta di taratura con quella data in dotazione corrispondente alla nuova installment.

DATI TECHNICI BRUCIATORI

Brucitori A SR TC

Portata termica nominale kw 1.00 1.75 3.50

Portata termica ridotta kw 0.45 0.70 1.75

Portata termica ridotta DE-AT kw 0.55 0.90 1.75

Ø INIETTORE

G30/G31 28..30/30-37mbar mm 0.50 0.65 0.95

G30/G31 50mbar mm 0.43 0.58 0.75

G20 20mbar mm 0.72 0.97 1.35

G25 25mbar mm 0.72 0.94 1.38

G25 20mbar mm 0.77 1.00 1.45

G110 8mbar mm 1.45 1.85 2.90

G120 8mbar mm 1.40 1.80 2.75

Ø BY-PASS:

G30/G31 28..30/30-37mbar mm 0.28 0.31 0.60

G30/G31 50mbar mm 0.28 0.31 0.60

G20 20mbar mm Reg. Reg. Reg.

G25 25mbar mm Reg. Reg. Reg.

G25 20mbar mm Reg. Reg. Reg.

G110 8mbar mm Reg. Reg. Reg.

G120 8mbar mm Reg. Reg. Reg.

DATI TECHNICI PIANI

Modello	Potenza Totale KW	Consumo
AS26SS-B26SS-		G30 g/h	G20 m³/h	G25 m³/h	G110 m³/h	G120 m³/h
B72BL with FFD-B72BL PHG602-B72TCW	8	583	0.75	0.89	1.81	1.62
B77TCBL-B78BL B77BL	8	583	0.75	0.89	1.81	1.62
B40	11	801	1.05	1.22	2.49	2.23
B71TCBL-B70.1BL B70.1BL with FFD	8.25	601	0.78	0.91	1.87	1.67
AS26SS-B26SS-	7.5	583	0.75	0.89	1.81	1.62

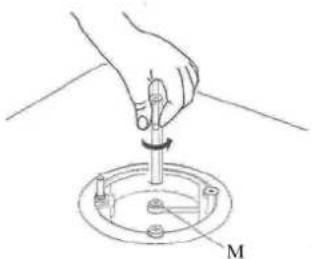

REGOLAZIONE DEL MINIMO DELLA FIAMMA

Accendere i bruciatori portando il rubinetto in posizione di minimo e sfilare la manopola (estraibile perché semplicamente montata a pressione).

Quindi con un piccolo cacciavite agire sulla vite di regolazione del rubinetto in senso antiorario per augmentare la portata del gas, in senso orario per diminuirla, fino ad ottenere una fiamma lunga 3 o 4mm.

Per l'impiego di gas GPL (in bombola) avvitare in senso orario fino a fine corsa il by-pass.

USO DEL PIANO DI COTTURA

Istruzioni per l'utente

Quest'apparecchio dovr è essere destinato solo all'uso al qual è stato concepito, ecisione per la cottura ad uso domestico.Ogni altri uso è da considerarsi improprio e quindi pericoloso.

ll costrutto non può essere considerato responsable per eventuali danni derivanti da usi improperi, erronei ed irragionevoli.

Uso dei bruciatori

Se i brucatori non sono usati per diversi giorni attendere quale secondo prima dell'accensione per dar modo all'aria presente nella tubazione di uscire.

Per accendere i brucitori del piano di cottura, esendo dotati di accensione automatica è sufficiente premere e ruotare la manopola fino alla piccola stella. Il generatore di accensione è di tipo a scarica ripetitiva.

Se la fiamma non si accende entro 5 secondi riportare la manopola alla posizione o ripetere l'operazione.

Per i modelli dotati di rubinetto con sicurezza (che interrompono l'afflusso del gas in caso di spegnimento accidentale della fiamma) i brucatori vengono accesi come sopra descritto, prestando attenzione a mantenere premuta a fondo la manopola per circa 5-6 secondi dopo l'accensione della fiamma.

Trascorso tale tempo, che da la possibilità al dispositorio di sicurezza di inseriri, la fiamma risulterà permanente.

ATTENZIONE: una volta pulito il piano accertarsi che il bruciatore sia ben alloggiato e non interferisce con la candeletta di accensione.

Per una migliorie utilizzazione dei brucitori, si raccomanda di utilizzato pentole con fondo piatto di diametro adatto al bruciatore prescelto.

Nel caso di pentole o tegami di piccolo diametro (caffettiere, teiere, ecc), si dovrare regolare la potenza del bruciatore interessato accertandosi che la fiamma lambisca il fondo del tetgame alla fuoriuscire. Non è consentito l'uso di tegami con il fondo concavo o convesso.

AVVERTENZA: nel caso di un spegnimento accidentale della fiamma del bruciatore, chiudere la manopola di lavoro e ritenare l'accensione se non dato almeno 1 minuto.

PULIZIA E MANUTENZIONE

Prima di effettuare qualiasi operazione si deve staccare la spina dalla presa di corrente o togliere la corrente a mezzo dell'interruttore generale dell'impiano elettrico.

Prima di effettuare la pulizia è necessario attendere che l'apparecchio si raffreddi, quando lavare le parti smaltate, verniciate o cromate, con acqua tiepida e sapone o detersivo liquido non corrosivo.

Per le parti in acciaio usare alcool o le apposite soluzioni esistenti in commercio. Per pannelli e profili in alluminio usare cotone o panno imbevuto di olio di vasellina o di semi.Pulire e passare con alcol.

Durante le operazioni di pulizia non usare mai: abrasivi, detersivi corrosivi, candeggina o acidi.

Evitare di lasciare sulle parti smaltate, verniciate o in acciaio inox sostanze acide o alcaline (succo di limone, aceto, ecc).

ASSISTENZA TECHNICA

Prima di chiamare il servizio di Assistenza Tecnica:

In caso di mancato funzionamento del piano vi consiglio di verificare il buon inserimento della spina nella presa di corrente e verificare che l'afflusso di gas sia regolare.

Nel caso non s'individui la causa del mal funzionamento:

spagnere l'apparecchio non manometterlo e chiamare il Servizio di Assistenza Tecnica.

L'apparecchio è corredato da un certificato di garanzia che le permette di usfu rire del Servizio Assistenza Tecnica.

Il certificato di garanzia dovrà essere da Lei conservato, debitamente compilato, per essere migliorato al Servizio Assistenza Tecnica Autorizzato, in caso di necessità, unitamente ad un documento fiscalemente valido rilasciato dal rivenditore al momento dell'acquisto (bolla di consegnata, fattura, scontrino fiscale, altro) sul quale siano indicati il nominativo del rivenditore, la data di consegnata, gli estremi identificativi del prodotto ed il prezzo di cessione.

PLITA PE GAZ

B40-B72BL with FFD
