B72TCW - Aragaz BAUMATIC - Manual de utilizare gratuit

Tip de produs	Aragaz
Marcă	Baumatic
Model	B72TCW
Categorie	Aragaz
Alimentare electrică	230 V / 50 Hz
Tip de gaz	GPL (G30/G31) sau gaz natural (G20/G25)
Număr de arzătoare	4
Arzător auxiliar	1 (1,00 kW)
Arzător semi-rapid	2 (1,75 kW fiecare)
Arzător rapid	1 (3,00 kW)
Putere totală	8,25 kW
Aprindere	Automată prin descărcare electrică
Dispozitiv de siguranță	Termocuplu (oprirea gazului în caz de stingere)
Dimensiuni produs (L x A)	680 x 510 mm
Dimensiuni de încastrare (L x A)	560 x 480 mm
Material	Oțel inoxidabil / email
Întreținere	Curățare cu apă caldă și săpun blând ; evitați abrazivii
Siguranță	Suprafață caldă, oprire de siguranță, protecție copii
Standarde	CE, EN 60335-1, EN 60335-2-6, EN 30-1-1
Garanție	Conform condițiilor Baumatic ; contactați serviciul post-vânzare

Întrebări frecvente - B72TCW BAUMATIC

Cum se aprind arzătoarele?

Apăsați și rotiți butonul până la poziția 'stea mică'. Aprinderea este automată prin descărcare electrică. Dacă flacăra nu se aprinde în 5 secunde, readuceți butonul pe 0 și repetați.

Ce fac dacă un arzător nu se aprinde?

Verificați dacă aragazul este conectat și dacă gazul ajunge. Dacă problema persistă, așteptați 1 minut după ce ați pus butonul pe 0 înainte de a reîncerca. Pentru modelele cu termocuplu, mențineți butonul apăsat 5-6 secunde după aprindere.

Cum se adaptează aragazul la un alt tip de gaz?

Înlocuiți injectoarele cu cele cu diametrul adaptat (vezi tabelul tehnic) și reglați by-pass-ul pentru debitul minim. Eticheta de gaz trebuie schimbată. Această operație trebuie efectuată de un profesionist.

Care sunt dimensiunile de încastrare?

Dimensiunile de încastrare sunt de 560 x 480 mm. Planul de lucru trebuie să suporte o temperatură de cel puțin 100°C și să aibă o grosime de 25 până la 40 mm.

Cum se curăță plita?

Deconectați aparatul și așteptați să se răcească. Curățați părțile emailate sau din oțel cu apă caldă și săpun blând. Evitați abrazivii, înălbitorul și acizii.

De ce flacăra este galbenă sau neregulată?

Aceasta poate fi cauzată de un arzător poziționat greșit, de o duză înfundată sau de o presiune incorectă a gazului. Curățați arzătoarele și verificați dacă injectoarele sunt adaptate gazului dumneavoastră.

Care este puterea totală a aragazului?

Puterea totală este de 8,25 kW, repartizată pe 4 arzătoare: 1 auxiliar (1,00 kW), 2 semi-rapide (1,75 kW fiecare) și 1 rapid (3,00 kW).

Aragazul este echipat cu un dispozitiv de siguranță?

Da, este echipat cu un termocuplu care oprește alimentarea cu gaz dacă flacăra se stinge accidental. Trebuie să mențineți butonul apăsat 5 până la 6 secunde după aprindere pentru a-l activa.

Ce tipuri de oale să folosiți?

Folosiți oale cu fund plat al căror diametru corespunde mărimii arzătorului. Evitați fundurile concave sau convexe. Pentru oalele mici, reduceți flacăra astfel încât să nu depășească.

Cum se instalează aragazul?

Instalarea trebuie făcută de un profesionist. Respectați distanțele de siguranță (150 mm de pereții laterali, 55 mm de peretele din spate). Asigurați o ventilație adecvată a încăperii (deschidere de cel puțin 200 cm² dacă are termocuplu).

MANUAL DE UTILIZARE B72TCW BAUMATIC

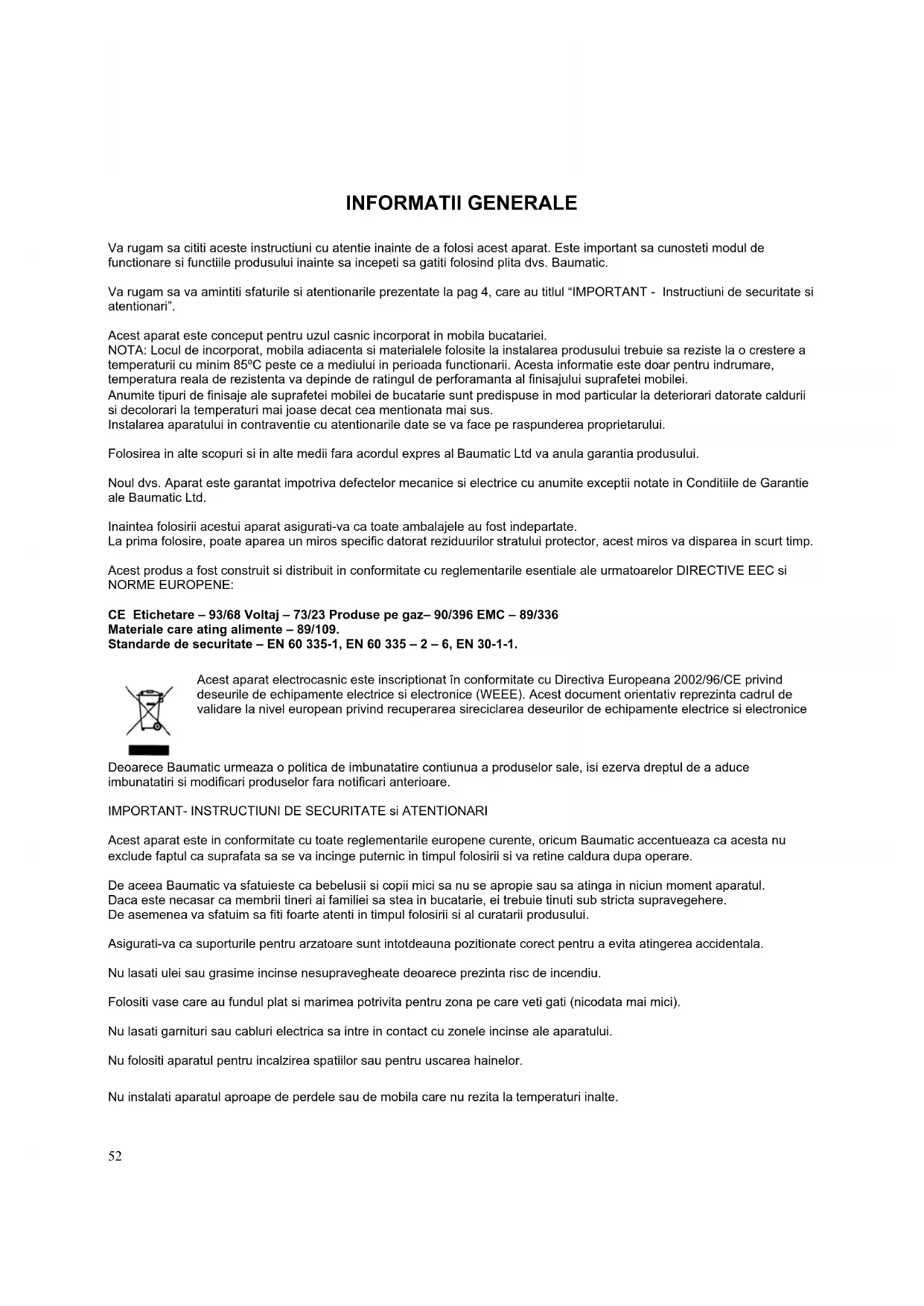

Va rugam sa va amintiti sfaturile si atentionarile prezentate la pag 4, care au titul "IMPORTANT - Instructiuni de securitate si atentionari".

Acest aparat este conceput pentru uzul casnic incorporaat in mobila bucatariei.

NOTA: Locul de incorpator, mobila adiacenta si materialele folosite la instalarea produsului trebuie sa reziste la o crestere a temperaturi cu minim 85^ peste ce a mediului in perioada functionarii. Acesta informatatie este doar pentru indrumare, temperatura reala de rezistenta va depinde de ratingul de perforamanta al finisajului suprafetei mobilei.

Anumite tipuri de finisaje ale suprafetei mobilei de bucatarie sunt predispuse in mod particular la deteriorari datorate caldurii si decolorari la temperaturi mai joase decat cea mentionata mai sus.

Instalarea aparatului in contraventie cu atentionarile date se va face pe raspunderea proprietarului.

Folosirea in alte scopuri si in alte medii fara acordul expres al Baumatic Ltd va anula garantia produsului.

Noul dvs. Aparat este garantat impotrivale defectelr mecanice si elecrice cu anumite excepti notate in Conditile de Garantie ale Baumatic Ltd.

Inaintea folosirii acestui aparat asigurati-va ca toate ambalajele au fost indepartate.

La prima folosire, poate aparea un miros specific datorat rezidurilor stratului protector, acest miros va disparea in scurt timp.

Acest produs a fost construit si distribuit in conformitate cu reglementarile esentiale ale urmatoarelor DIRECTIVE EEC si NORME EUROPENE:

CE Etichetare-93/68 Voltaj-73/23 Produse pe gaz-90/396 EMC-89/336

Materiale care ating alimente - 89/109.

Acest aparat este in conformitate cu toate reglementarile europene curente, oricum Baumatic accentueaza ca acesta nu exclude faptul ca suprafata sa se va incinge puternic in timpul folosirii si va retina caldura dupa operare.

De aceea Baumatic va sfatuieste ca bebelusii si copii mici sa nu se apropie sa sa atinga in niciun moment aparatul. Daca este necasar ca membrii tineri ai familieis sa stea in bucatarie, ei trebuie tinuti sub stricta supravehere.

De asemenea va sfatuim sa fiti foarte atenti in timpul folosirii si al curatarii produsului.

Asigurati-va ca suporturile pentru arzatoare sunt intotdeauna positionate corect pentru a evita atingerea accidentala.

Nu lasati ulei sau grasime incinse nesupravegheate deoarece prezinta risc de incendiu.

Folositi vase care au fundul plat si marimea potrivita pentru zona pe care veti gati (nicodata mai mici).

Nu lasati garnituri sau cabluri electrica sa intre in contact cu zonele incinse ale aparatului.

Nu folositi aparatul pentru incalzirea spatilor sau pentru uscarea hainelor.

Nu instalati aparatulaproape de perdele sau de mobila care nu rezita la temperaturi inalte.

NOTA: Acest aparat trebuie sa fie instalat corect de personal calificat, in conformitate strict cu instructiunile producatorului.

Baumatic Ltd nu isi asuma nicio responsabilitate pentru ranirile sau pagubele prouse personelor sau bunurilor daca acsteea sunt rezultatul folosirii sau instalarii necorespunzatoare a acestui aparat.

Caldura, aburul si umezeala vor fi create in timpul folosirii, fiti atenti sa evitati ranirea si asigurat-va ca incaperea este ventialta corespunzator. Daca este necessitiesa folosirea prelimungita ar putea fi necessitiesa vtilatie suplimentara.

INSTRUCTIUNI DE FOLOSIRE

Aceste instrueti ar trebui pastrare pentru referinte ulterioare si pentru a folosi unei personane care nu este poate familiarizata cu aparatul.

FOLOSIREA PLITEI

Simbolorile de pe panoul de control indica arzatorul care este operat de acel buton.

In functie de model sunt 2 metode de aprindere a arzatoarelor:

1. Auto-aprinderea

Dupa apasarea si rasucirea butonului in sensul contrar acelor de ceasornic catre simbolul care reprezinta flacara mare, scanteile de aprindere vor opera atat tamp cat butonul va fi apasat.

Cand s-a aprins flacara nu mai apasati butonul.

1. Aprinderea manuala

Dupa apasarea si rasucirea butonului in sensul contrar acelor de ceasornic caret simbolul care reprezinta flacara mare, apasati butonul de aprindere, aflat pe panoul de control.

Scanteile de aprindere vor opera atat timp cat butonul va fi apasat. Cand s-a aprins flacara nu mai apasati butonul.

Pentru a regla flacara, continuati sa rotiti butonul in sensul contrar acelor de ceasornic intre simbolurile care reprezinta flacara mare si mica pana ajungeti la intensitatea dorita.

Pentru a opri arzatorul, rasuciti complet butonul in sensul acelor de ceasornic.

NOTA:

Cand in aparat este incorpator un dispositiv de siguranta cu temocuplaj, este necesar ca butonul sa fie tinut apasat pentru
inca o perioada de 10 secunde dupa ce flacara s-a aprins pentru a da posibilitatea termocuplajului sa functioneze. Dispositivul de siguranta este conceput pentru a opri gazul in cazul in care flacara se stinge accidental.

SFATURI

Intotdeauna folositi vase cu diametrul potrivit, care sa fie acelasi pau putin mai mare decat inelul flacarii.

Flacara nu ar trebui sa depaseasca niciodata diametrul vasului.

Fundul vasului trebuie sa fie plat si pe cat posibil, tineti capacul pe vas in timpul gatifului.

In functie de model plita poate avea urmatoarele arzatoare:

Mare (Rapid sau Triplu) - pentru gatit rapid sau fiertul cantitatlor mari de lichid

Wok - pentru gatit rapid sau fertul cantitatilor mari de lichid

Mediu (Semi-rapid) - pentru gatit general

Mic (Auxiliar) - pentru gatif incet sau fierbere

Gratar pentru peste - pentru gatiful specializat

Toate arzatoarele variaza intre pozitiile incet si rapid.

CURATAREA APARATULUI

Intotdeauna lasati aparatul sa se raceasca inainte de curatare pentru a evita ranirea.

Nu folositi agenti caustici sau absazivi, bureti din sarma sau instrumente tari deoarece pot aduce pagube suprafetei plitei.

In mod normal, stergerea cu o carpa moale inmuata in solutie calda de detergent este suficienta dar pentru petele incapatanete este recomandat:

Pentru partie din sticla - folositi doar solutii recomdate pentru acest material

Pentru arzatoare - indepartati-le de pe plita si immuatile pentru aproximativ 10 min in solutie calda de detergent. Clatiti-le si verificati daca dupa uscare gaurile butoanelor nu sunt infundate, apoi reasezati-le in positia corecta pe plita.

INSTRUCTIUNI DE INSTALARE

Aparatul trebuie instalat de o persona competenta.

POZITIONAREAAPARATULUI

Aparatul este clasificat la Clasa 3 si deaceea este destinat a fi incorporat intr-un corp de bucatarie (in functie de marime) sau in spatiul de incorpator de 600mm , respectand urmatoarele distante:

-700mm intre suprafata aparatului si partea de jos a oricarei suprafete orizontale de deasupra ei.

• 50mm spatiu intre aparat si materialecombustible

Finisajul suprafetei oricarui corp adiacent trebuie sa reziste la o temperatura minima de 85^

INAINTE DE INSTALAREA APARATULUI

Canddezambalatiaparatul,verificati daca urmatoarele parti sunt incluse:

• Instructiunile si cartea de instalare
• Suporturile pentru arzatoare
  Elemetele arzatoarelor
• Elementele de instalare (banda adeziva, suruburi)
  cotul si sigiliul 1 / 2 BSP
  -Kitul de conversie LPG

INSTALARE

1. Taiati spatiul de incorporat la dimensiunil eindicate mai jos sau folositi tiparul daca este imprimat pe ambalaj.
2. Inversati Plita si aplicati agentul de sigilare furnizat pentru a se potriv i in spatiul de incorporat.
3. Daca agentul de sigilare este tip banda, invelisul protector trebuie indepartat de pe ambele suprafete. Nu lasati gauri in agentul de sigilare sau incarcati prea mult.

NOTA: nu folositi agenti bazati pe silicon, deoarece pot deteriora suprafata mobilei daca sunt necesare reparati.

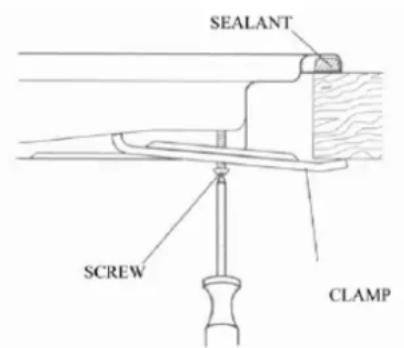

1. Introduceti plita in spatiul de incorporat si asezati-o in pozitia corecta folosind clamele si suruburile, strangant corect suruburile. (vezi fig. 1 mai jos)

Fig. 1

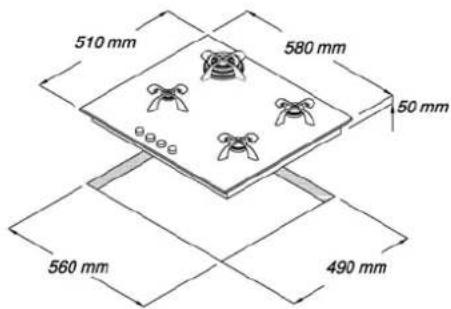

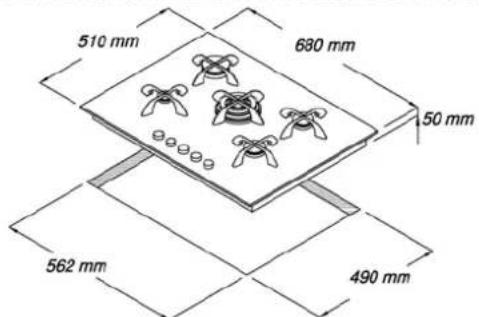

DIMENSIONILE SPATIULUI DE INCORPORAT

Incaperea in care este instalata trebuie aerisita prin mijoace naturale sau mecanice, sau prin o combinatie din amandoua pctru a asigura arderea corecta si indepartarea aerului folosit.

Cantitatea minima de aer pentru ardere va depinde de volumul incaperei, numarul de aparate si rata puteri lor toatale.

Rata puteriitotale poate fi gasita pe tabla de rating a aparatului dvs.

CONECTAREA LA GAZ

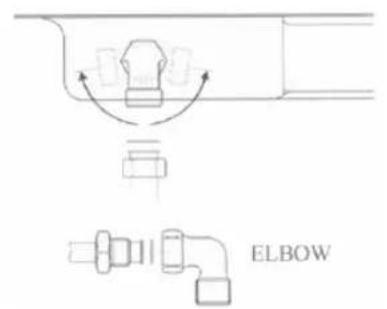

Sursa de gaz trebuie conectata folosin cotul cotul 1 / 2 BSP, sigiliul si teava de cupru si un robinet de izolare asezata intr-o positie usor accesibila..

Aparatul asa cum este furnizat este pentru conectarea la gaze naturale, daca trebuie adaptat la LPG procedati in felul urmator:

• Izolati aparatul de electricitate si surse de gaz
• Indepartati suporturile pentru arzatoare si elemetele arzatoarelor
• Folositi instrumentele potrivite si verificati scurgerile de gaze

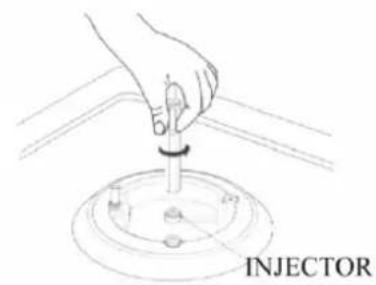

• Atasati eticheta auto-adeziva pe placac de rating pentru a modifica categorie de gaz

Fig 2

Fig 3

Pentru a regla debitul minima de gaz procedati astfel:

• Aprindeti arzatorul si positonati-l la minim
• Indepartati butonul de control al robinetului de gaz
  Potriviti debitul rotind in sensul acelor de ceasornic pentru a scadea sau sau in sensul invers acelor de ceasornic pentru a pentru a mari flacara. Folositi o surubelnita introdusa in teava robinetului de gaz sau surubul de lengata teava pentru modele care au dispositiv de protectie a flacarii.
  Verificati daca flacara este de 3-4mm lungime, colorata albastrui, stabila si fara zgomot, si nu se stinge cand schimbati de la maxim la minim.
• Reasezati butonul de control si verificati daca toate componentele au fost ansamblate corect.

LEGATURA ELECTRICA

Inainte de conectarea aparatului, asiguratiu-va ca voltajul sursei marcat pe placac de rating corespunde cu voltajul retelei de alimentare.

ATENTIONARE - ACESTA APARAT TREBUIE IMPAMANTAT

IMPORTANT

Firele din reteaua de alimentare corespund urmatorului cod:

Verde si Galben - Pamant

Albastru -Neutruro Maro -Viu

Legaturile trebuiesc facute dupa cum urmeaza:

Firul verde si galben trebuie conectat la terminalul marcat E sau simbolul pamantului (12) sau colorat verde si galben. Firul albastru trebuie conectat la terminalul marcat N sau coloral in albastru sau negru.

Firul Maro trebuie conectat la terminalul marcat L sau colorat maro sau rosu.

NOTA: Terminalele marcate "Suply" sunt pentru firele din sursa principala si celemarcate "Load" sunt pentru firele aparatului.

Priza electrica trebuie asezata intr-un loc usor accesibil lenga aparat.

INTRETINERE

In perioada de garantie, pentru toate interventiile de service trebuie sa va adresatiunitatilor de service autorizate. Va rugam sa retineti ca interventiile Sau reparatiile executate de personal neAutorizat vor anula garantia produsului.

Inaive a efectua orice operatie de intretinere, deconectati aparatul de la sursele de gaz si electricitate.

Daca vreun robinet de gaz se infunda, procedati astfel:

• Indepartati butoanele de control, suporturile pentru arzatoare, arzatoarele si clamaele si suruburile

• Indepartati plita de pe suportul de incorporat si indepartati orice invelis protector de pe partea de dedesubt
  Indepartati elementele care fixeaza robinetul, separati montajul, apoi curatati conul si locul cu o carpa inmuata in solvent
  Ungeti usor conul cu lubrifiant pentru temperaturi inalte, reasezati- in positie si rotiti de cateva ori. Indepartati conul din nou si indepartati lubrifiantul in exces asigurandu-va ca conducutele de gaz nu sunt infundate cu lubrifiant

• Reasamblati cu atentie componentele si verificati scurgerile de gaz.

Daca trebuie sa inlocuiti robinetul de gaz, procedati in felul urmator:

Deconectati aparatul asa cum am descriis mai sus
- Deconectati teava de gaz de la robinetul de gaz,dezasamblati-l indepartand suruburile
- Reconectati robinetul de gaz, verificati scurgerile de gaz si reasamblati plita.

DATE TEHNICE

DETAILII ELECTRICE

Voltaj 230V ac50Hz

Intensitatea 13A

Condiile de garantie care se aplica aparatului dvs Baumatic sunt urmatoarele:

Toate operatiile legate de garantie trebuiesc efectuate de agentii de service autorizate. Orice cerere facuta sub termenii garantiei trebuie insotita de factura/chitanta originala.

Perioada de garantie incepe de la data cumperarii si serviceul este asigurat gratis in perioada grantiei.

GARANTIA NU ACOPERA:

• Orice paguba cauzata de transport, folosire improprie sau negljenta
• Partile cosmetice sau perisabile: cabluri, lampi, becuri, butoane, vopsea, zgarieturi, suprafete din sticla sau ceramica
• Accesorile, manerele, tavile, rafturile, capacele arzatoarelor etc.
• Decolorarea, coroziunea materialelor
  -Instalarea incorrecta, modificarile si reparatiile facute de personal neautorizat
• Folosinta partilor care nu provin de la Baumatic
• Pagube produse de obj ecte sttraine sau substante
• Folosirea la voltaj saudebit de gaz nepotrivit

Va multumim ca ati cumparat Baumatic.

Dujinè kaitlente

B40-B72BL with FFD
