MANUALE UTENTE AIRCASE SCHEPPACH

Spiegazione dei symboli sullo strumento

Prima dell'inizio istruzioni per l'uso e la sicurezza Leggere e seguire!

Indossare una protezione respiratoria.

Indossare protezioni per l'udito. L'esposizione al rumore può causare la perdita dell'udito.

Avvertimento! Avviso di parti calde!

Avvertimento! Segnalazione di tensione elettrica!

Avvertimento! L'unità è dotata di un controllo di avvio automatico. Tenere gli altri lontano dall'area di lavoro del dispositivo!

Non esporre la macchina alla pioggia. L'apparecchio più essere installato stazionato, stoccato e azionato solo a condizioni ambientali di asciutto.

Specificazione del livello di pressione acustica in dB

Adatto per il gonfiaggio di pneumatici.

Adatto per l'azionamento di attrezzi pneumatici.

Adatto per l'azionamento di pistole ad aria compressa.

Indices:

Pagina:

1. Introduzione 92
2. Descrizione dell'apparecchio 92
3. Dotazione 92
4. Utilizzo conforme 92
5. Avvertenze per la sicurezza 93
6. Dati tecnici 96
7. Prima della messa in servizio 96
8. Installazione e funzionamento 96
9. Collegamento elettrico 97
10. Pulizia, manutenzione e conservazione 97
11. Smaltimento e ricicchio 98
12. Risoluzione dei guasti 99

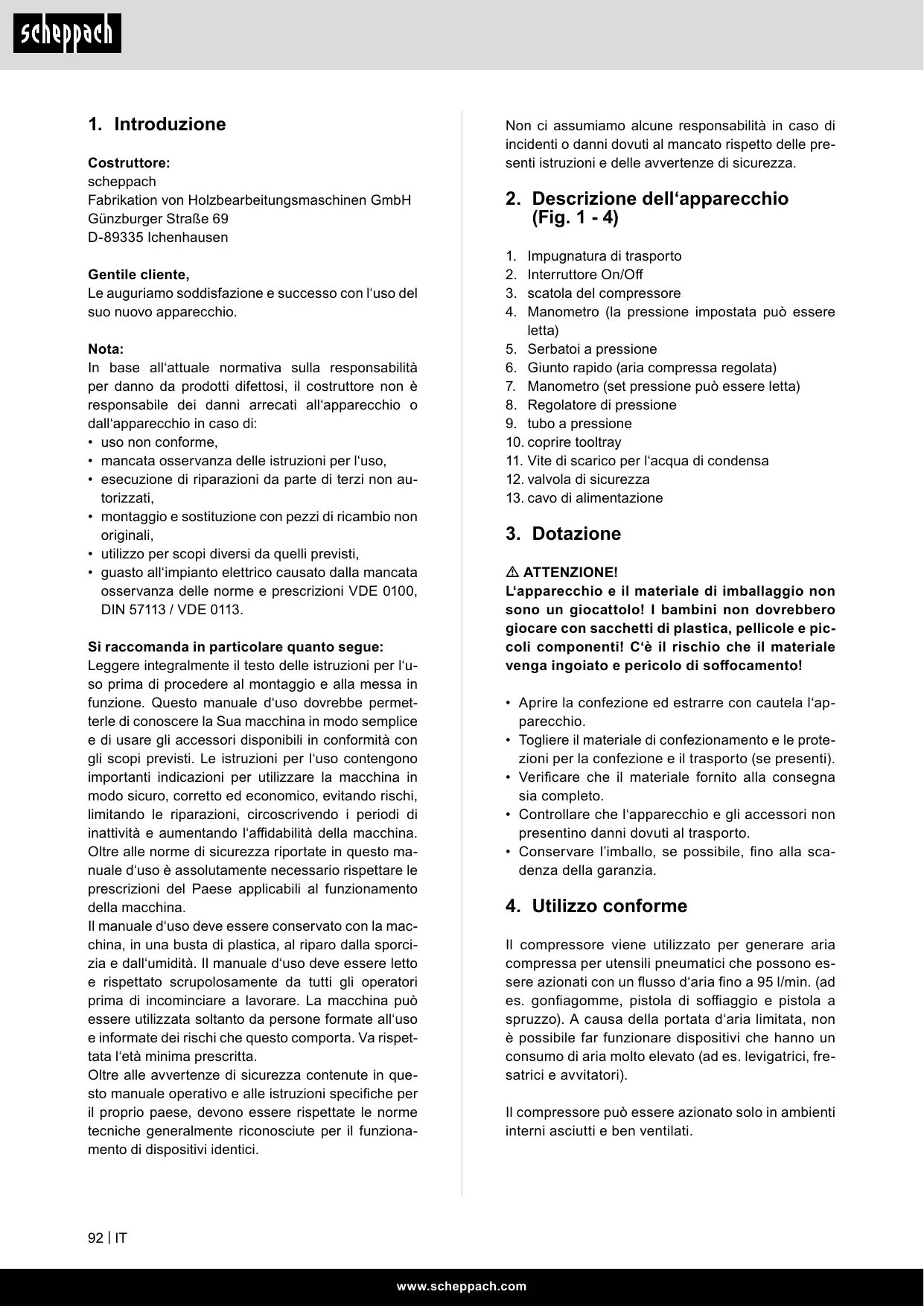

1. Introduzione

Costruttore:

scheppach

Le auguriamo soddisfazione e successo con l'uso del suo nuovo apparecchio.

Nota:

In base all'attuale normativa sulla responsabilità per danno da prodotti difettosi, il costruttore non è responsable dei danni arrecati all'apparecchio o dall'apparecchio in caso di:

• uso non conforme,
• mancata osservanza delle istruzioni per l'uso,
• esecuzione di riparazioni da parte di terzi non autorizzati,
• montaggio e sostituzione con pezzi di ricambio non originali,
• utilizzo per scopi diversi da quelli previsti,
• guasto all'impianto elettrico causato alla mancata osservanza delle norme e prescrizioni VDE 0100, DIN 57113 / VDE 0113.

Si raccomanda in particolare quando segue:

Leggere integralmente il testo delle istruzioni per l'uso prima di procedere al montaggio e alla messa in funzione. Questo manuale d'uso dovrebbe permetterle di conoscere la Sus macchina in modo simplice e di usare gli accessori disponibili in conformità con gli scopi previsti. Le istruzioni per l'uso contengono importantiindicazioni perutilizzare la macchina in modo sicuro, corretto ed economico, evitando rischi, limitando le riparazioni, circoscrivendo i periodi di inattività e augmentando l'affidabilità della macchina. Oltre alle norme di sicurezza riportate in questo manuale d'uso è assolutamente necessario rispettore le prescrizioni del Paese applicabili al funzionamento della macchina.

Il manuale d'uso deve essere conservato con la macchina, in una busta di plastica, al riparo alla sporcizia e dall'umidità. Il manuale d'uso deve essere fatto et rispetto tato scrupolosamente da tutti gli operatori prima di incominciare a lavorare. La macchina può essere utilizzata soltanto da persone formate all'uso e informate dei rischi che questo comporta. Va rispetto l'ètà minima prescritta.

Oltre alle avventenze di sicurezza containe in quello manuale operativo e alle istruzioni specifiche per il proprio paese, devono essere rispetto le norme tecniche generalmente riconosciute per il funzionamento di dispositivi identici.

Non ci assumiamo alcune responsabilità in caso di incidenti o danni dovuti al mancato rispetto delle presenti istruzioni e delle avventenze di sicurezza.

2. Descrizione dell'apparecchio (Fig. 1 - 4)

1. Impugnatura di trasporto
2. Interruttore On/Off
3. scatola del compressore
4. Manometro (la pressione impostata può essere letta)
5. Serbatoi a pressione
6. Giunto rapido (aria compressa regolata)
7. Manometro (set pressione più essere letta)
8. Regolatore di pressione
9. tubo a pressione
10. coprire tooltray
11. Vite di scarico per l'acqua di condensa
12. valvola di sicurezza
13. cavo di alimentazione

3. Dotazione

ATTENZIONE!

L'apparecchio e il materiale di imballaggio non sono un giocattolo! I bambini non dovrebbero gliacare con sacchetti di plastica, pellicole e piccoli componenti! C'è il rischio che il materiale venga ingoiato e pericolo di soffocamento!

• Aprière la confezione ed estrarre con cautela l'apparecchio.
• Togliere il materiale di confezionamento e le protezioni per la confezione e il trasporto (se presenti).
• Verificare che il materiale fornito alla segna sua completeness.
• Controllare che l'apparecchio e gli accessori non presentino danni dovuti al trasporto.
• Conservare l'imballo, se possibile, sono alla scadenza della garanzia.

4. Utilizzo conforme

Il compressore viene utilizzato per essere aria compressa per utensili pneumatici che possono essere azionati con un flusso d'aria fine a 95 l/min. (ad es. gonfiagomme, pistola di soffiaggio e pistola a spruzzo). A causa della portata d'aria limitata, non è possible far funzionare dispositivi che hanno un consumo di aria molto elevato (ad es. levigatrici, freesatrici e avvitatori).

Il compressore più essere azionato solo in ambienti interni asciutti e ben ventilati.

La macchina delve essere usata solo per lo scopo prescritto. Utilizzi eccedenti tale impiego sono considerati non conformi all'impiego previsto. Per eventuali danni o lesioni di qualsiasi tipo, è responsabile l'utente/operatore e non il costruttore.

Si osservi che i nostri dispositivi non sono destinati a uso commerciale, artigianale o industriiale. Se l'apparecchio viene utilizzato per usi commerciali, artigianali o industriali, o per attività equivalenti, non è prevista alcuna garanzia.

5. Avvertenze per la sicurezza

Attenzione! Durante l'utilizzo di apparecchi elettrici e per prevenir scosse elettriche, pericoli di le sioni e di incendio, devono sempre essere osservate le seguentiindicazioni di sicurezza. Leggere completamente leindicazioni prima diutilizzare questo utensile e conservarle in buono stato per eventuali necessitàfuture.

Attenzione! Nell'usare quello compressore si devono osservare le seguenti misure fondamentali di sicurezza per proteggersi da scosse elettriche e dal pericolo di lesionsi e di usioni. Leggete ed osserva queste avvertenze prima di use r'apparecchio.

Per un lavoro sicuro

1. Mantenere il luogo di lavoro in ordine.
2. Il disordine sulla postazione di lavoro comporta pericoli di incidenti.
3. Considerare le caratteristiche dell'ambiente di la-.
   loro.
4. Non esporre gli appearecchi elettrici alla pioggia.
5. Non utilizzato apparentcchi elettrici in ambienti umidi o bagnati. Pericolo di scosse elettriche!
6. Fare in modo che vi sia una buona illuminazione.
7. Non utilizzato apparente elettrici nelle vicinanze di liquidi inflammabili o di gas.
8. Proteggersi/DDs scosse elettriche.
9. Evitare contatti con oggetti con messa a terra, quali ad esempio tubi, caloriferi, fornì, refrigeratori.
10. Tenere lontano alla portata dei bambini!
11. Non lasciare che altre personne accedano all'utensile e al cavo o sostino nell'area di lavoro.
12. Riporre gli eletttroutensili non sicuri
13. Gli apparecchi elettrici non utilizzati devono essere conservati in un luogo asciutto,ippo in posizione elevata oppure al chiuso, al di fuori della portata dei bambini.
14. Non sovraccaricare I'eeltroutensile.

15. Si lavora meglio e in modo più sicuro nell'ambito della potenzaindicata.

16. Indossare abbigliamento idoneo.

17. Non indossare abiti larghi o gioielli. Essi potrebbero essere attirati da elementi in movimento.

18. Per lavori all'aria aperta si raccomanda di indossare guanti di gomma e scarpe antiscivolo.

19. In presenza di capelli lunghi si prega di coprirli con una rete.

20. Utilizzato il cavo esclusivamente per lo scopo per cui è stato创建工作.

21. Non utilizzato il cavo per staccare la spina alla presa. Salvaguardare il cavo da elevate temperature,olio e spigoli taglienti.

22. Preendersi cura con costanza degli attrezzi.

23. Conservare il compressore in modo pulito, idoneo e sicuro per lavorare.
    -Seguire le istruzioni per la manutenzione.

24. Controllare regolarmente il cavo di alimentazione dell'apparecchio elettrico e, in caso di danni, farlo sostituire da un technician specializzato.

25. Controllare regolarmente tutte le prolonghe e sostiturle qualora siano danneggiate.

26. Staccare la spina alla presa di corrente.

27. In caso di mancato utilizzato dell'apparecchio elettrico, prima di effettuare interventi di manutenzione o di sostituzione di utensili quale lame, punte e frese.

28. Evitare l'accensione involontaria.

29. Assicurarsi che al momento dell'insertimento della spina nella presa elettrica, l'interruttore sia disinserito.

30. Utilizzato prolonghe per uso esterno

31. All'aperto utilizzare solamente prolonghe ade guate e contrassegnate per tale'utilizzo.

32. Utilizzare l'avolgicavo solo quando questo è srotolato.

33. Prestare attenzione.

34. Fare attentzione alle operazioni effettuate. Accin-gersi a compiere il lavoro con ragionevolezza. Non utilizzare l'apparecchio quando si è distratti.

35. Verificare l'apparecchio per identificare eventuali parti danneggiate.

36. Prima dell'uso dell'apparecchio, verificare il corretto funzionamento di tutti i dispositivi di protezione o sostituire le parti difettose.

37. Controllare che le parti mobili funzionino correttamente e che non siano bloccate, che non vi siano parti danneggiate. Tutte le parti devono essere montate in modo corretto e osservare tutte le condizioni atte a garantire un regolare funzionamento dell'apparecchio elettrico.
38. I dispositivi di sicurezza o le parti danneggiate devono essere riparati o sostituita a regola d'arte da un'officina di riparazione riconosciuta, a meno diindicazioni diverse fornite nelle istruzioni d'uso.

39. Gli interrupttori danneggiati devono essere sostituiti da un'officina del Centro Assistenza.

40. Non utilizzato cavi di collegamento difettosi o danneggiati.

41. Non utilizzato apparentcchi elettrici il cui erruttore non può essere inserito e disinserito.

42. Far riparare l'apparecchio da un elettricista qualificato.

43. Questo appearecchio elettrico è conforme alle vigenti norme di sicurezza. Le riparazioni devono essere eseguite esclusivamente da persona qualificate utilizzando pezzi di ricambio originali; in caso contrario potrebbero derivare incidenti per l'utilizzatore.

44. Attenzione!

45. Per la propria sicurezza, utilizzato solo accessori e dispositivi aggiuntivi specificati nel manuale di istruzioni o ragcomandi dal produttore o specificati. L'utilizzo di strumenti o accessori non ragcomandi nel manuale d'uso o nel catalogo cui po provocare lesioni personali.

46. Rumore

47. Quando si utilizes il compressore, ricorrere a una protezione uditiva.

48. Sostituzione del cavo di collegamento

49. Se il cavo di alimentazione è danneggiato, delve essere sostituito dal costruttore o un elettricista qualificato al fine di evitare pericoli. Pericolo di scosse elettriche

50. Gonfiaggio di pneumatici

51. Controllare la pressione immediatamente dopo il gonfiaggio con un manometro adatto, ad esempio presso una stazione di servizio.

52. Compressori portatili per lavori in cantiere

53. Assicurarsi che tutti i tubi e i raccordi siano adatti per la pressione di esercizio massima consentita del compressore.

54. Luogo di installmente

55. Posizione are il compressore su una superficie pianà.
56. I tubi flessibili di alimentazione dovrebbero essere dotati di un cavo di sicurezza (ad es. un cavo di acciaio) in caso di pressioni superiori ai 7 bar.
57. Evitare carichi pesanti sulsystema di tubazioni impiegando raccordi portagomme per evitare la formazione di punti di piegatura.
58. Utilizzato sempre un interrottore differenziale con corrente di intervento pari a 30 mA. L'uso di un interrottore differenziale riduce il rischio di scossa elettrica.

AVVISO! Questo elettroutensile genera un campomagnetico durante l'esercizio. Tale campo più daneggiare impianti medici attivi o passivi in particolari condizioni. Per ridurre il rischio di lesioniserie o mortali, si raccomanda alle persone con impianti medici di consultare il proprio medico e il produttore dell'impianto medico prima di utilizzato l'elettroutensile.

AVVISI DI SICUREZZA SUPPLEMENTARI

Rispettare le istruzioni di servizio corrispondenti dei rispettivi attrezzi pneumatici / dispositivi accessori ad aria compressa! Occorre inoltre rispettare leindicazioni generali di seguito riportate.

Avvisi di sicurezza per lavori con aria compressa e pistola di soffiaggio

• Garantire una distanza sufficiente dal prodotto, sempre di almeno 2,50 m e tenere lontani gli attrezzi pneumatici / i dispositivi accessori ad aria compressa durante il funzionamento del compressore.
• Pompa compressore e linee raggiungono temperature elevate durante il funzionamento. Pericolo di uszioni.
• L'aria aspirata dal compressore deve essere manntenuta libera di impurità che possono provocare incendio o esplosione della pompa del compressore.
• Stringere a mano raccordi allentati del tubo. Per evitare di lesionare rapidamente il tubo nuovo.
• Indossare occhiali protettivi e una mascherina per la protezione delle vie aeree quando si lavora con la pistola ad aria compressa. Le polveri sono nocive per la salute! Corpi estranei e componenti sofiati via possono disponibile causare lesions.
• Non dirigete il getto d'aria della pistola di soffiaggio versuso persone e non usatelo per pulire indumenti quando sono indossati. Pericolo di lesioni!

Indicazioni di sicurezza durante l'utilizzo di dispositivi accessori di spruzzaggio e spray (ad es. bombolette spray di vernice)

• Durante il riempimento del dispositivo accessorio di spruzzaggio e spray, tenere lontano il compressore al fine di evitare il contatto del liquido con il compressore.
• Non spruzzare mai con i dispositivi accessori di spruizzaggio (ad es. bombolette spray di vernice) nella direzione del compressore. L'umidità può provocare danni elettrici!
• Non utilizzato vernici o solventi con punto di inflammabilità inferiore a 55^ . Pericolo di esplosione!
• Non riscaldare vernici e solventi. Pericolo di esplosione!
• Se vengono trattati liquidi nocivi per la salute, sono necessari apparenti filtranti (maschere facciali) per la protezione. Osservareanche le informazioni fornite dai fabbricanti di tali sostanse per quanto riguarda le misure di protezione.

• Occorre osservare le informazioni e le marcuture relative all'ordinanza sulle sostanze pericolose GefStoffV applicate sugli imballaggi esterni dei materiali lavorati. è necessario adottare eventualmente ulteriori misure di protezione, in particolare indossare indumenti e maschere adequate.

• Non è consentito fumare durante il processo di spruzzatura o nelle area di lavoro. Pericolò di esplosion! Anche i fumi delle vernici sono altamente inflammabili.

• Non è consentita la presenza o l'uso di focolari, fiamme libero o macchine che emettono scintille.
• Non conservare o consumare cibi e bevande nell'area di lavoro. I fumi delle vernici sono nocivi per la salute.
• L'area di lavoro deve essere superiore a 30m^3 e occorre garantire un sufficiente ricambio dell'aria durante la spruzzatura e l'asciugatura.
• Non spruzzare controvento. Osservare tassativamente le disposizioni dell'autorità di polizia locale quando si spruzzano materiali inflammabili o pericolosi.
• Non trattare in collegamento con il flessibile a pressione in PVC fluidi quali acquaragia, butanolo e diclorometano. Questi fluidi restruggono il flessibile a pressione.
• L'area di lavoro deve essere separata dal compressare in modo che non ci sia un contatto diretto con il mezzo di lavoro.

Funzionamento di serbatoi a pressione

• Chiunque gestisce un serbatoio a pressione deve mantenerlo in buono stato affinché funzioni correttamente, monitorare, rendere immediatamente necessari interventi di manutenzione e riparazione e soddisfare le condizioni di sicurezza necessarie.
• L'autorità di vigilanza può ordinare le misure di controllo necessarie nei singoli casi.
• Il serbatoio a pressione non deve essere utilizzato in caso di difetti, metterà in pericolò dipendenti o terzi.
• Controllare il serbatoio a pressione prima dell'utilizzo per eventuale presenza di ruggine e danni. Il compressore non deve funzionare con un serbatoio a pressione danneggiato o arrugginito. In caso di danni, contattare l'assistenza clienti.

Conservare tutte leindicazioni di sicurezza e leistruzioni per un'eventuale futura consultazione.

• Dopo avee eseguito il riempimento, controllare il livello di aria compressa con un manometro adatto.
  PERICOLO PER LA SALUTE, D'INCENDIO E DI ESPLOSIONE! Utilizzare gli apparecchi solamente in ambienti ben ventilati.
  PERICOLO DI LESIONI! Non superare mai la pressione di lavoro massima consentita di 8 bar. Per la regolazione della pressione di lavoro utilizzare un riduttore di pressione.
  FORZE REPULSIVE! In presenza di pressioni di lavoro elevate si possono creare forze repulsive che in certe condizioni sono determinare pericoli a causa di carichi a lunga durata.

PERICOLO DI LESION! UTILIZZO NON PERMESSO! Non rivolgere l'apparecchio verso uomini / o animali.
PERICOLO DI LESIONI! Non utilizzato mai ossigeno o altri gas inflammabili quali fonti di alimentazione.
PERICOLO DI LESIONI! Per prima casa rimuovere il tubo flessibile alla fonte di alimentazione di aria compressa, e solo in seguito rimuovere il tubo flessibile di alimentazione dall'apparecchio. In quello modo si evita il vorticare除去 controlo del tubo flessibile di alimentazione o un suo contraccolpo.
- Per la sua protezione personale, l'utilizzatore devefareuso di equipaggiamento personale di protezione.
- Durante l'utilizzo dell'apparecchio mantene re bambini e altre persone lontane daesso. In caso di distrazione è possibile perdere il controllo dell'apparecchio.
- Staccare l'apparecchio alla fonte di alimentazione di aria compressa prima di eseguire interventi di riparazione e di manutenzione, nonché prima di agli trasporto dell'apparecchio medesimo.
- Per evitare lesioni provocate da un tubo flessibile che scatta all'indietro tenere il tubo flessibile ben fermo in mano nelle si staccà il raccordo.
- Fare attentzione all'eventuale presenza di danni. Verificare l'eventuale presenza di danni prima di avviare l'apparecchio. Non avviare in nessun caso l'apparecchio qualoraesso presenti dei difetti.
- Non jegare il tubo flessibile dell'apparecchio. In caso contrario"This potrebbe essere danneggiato.
- NOTA! Osservare leindicazioni di sicurezza dei produttori degli articol di gonfiaggio.
- Non rimuovere le targhette - esse rappresentano un componente di sicurezza esseniale dell'apparecchio.
- Qualora l'utilizzatore fosse inespero nel maneggiare l'apparecchio, egli delve farsi struire su come maneggiarlo sulla rischi.

Conservare bene leindicazioni di sicurezza.

6. Dati tecnici

Collegamento alla rete	220 - 240 V~ 50 Hz
Potenza motore	max. 1100 W
Modalità operativa*	S3 15%
Numero di giri del compres-sore	3750 min-1
Volumi serbatoio a pressio-ne	2 l
Pressione di funzionamento	ca. 8 bar
Aspirazione teo.	ca. 180 l/min
Portata teorica	ca. 95 l/min
Grado di protezione	IP20
Peso disposativo	8 kg

*S3 15% = Funzionamento intermittente periodico con un fattore di servizio del 15% (1,5 min sulla base di 10 minuti)

I valori di emissione acustica sono stati determinati secondo la direttiva EN ISO 3744

Indossare una protezione acustica.

L'esposizione al rumore può causare la perdita dell'u-dito.

Valori caratteristici delle emissioni sonore

Avviso: Il rumore può essere un grave impatto sulla salute. Se il rumore della macchina è superiore a 85 dB (A), usare degli otoprotettori adeguati.

Livello di potenza acustica LwA	95 dB(A)
Livello di pressione acustica LpA	73 dB(A)
Incertezza KwA/pA	2,09 dB(A)

7. Prima della messa in servizio

• Prima di effettuare il collegamento, osservare i dati di rete riportati sulla targhetto.
• Controllare il dispositivo per individuare eventuali danni da trasporto. Segnalare immediatamente eventuali danni alla ditta di trasporto alla quale il compressore è stato consecnato.
• L'installazione del compressore deve al avvenire in prossimità del consumatore.
• Evitare linee aeree lunghe e linee di alimentazione lunghe (cavo di estensione).
  Assicurarsi che l'aria aspirata sia asciutta e sanza polvere.

• Non posizionare il compressore in ambienti umidi o bagnati.

• Il compressore più essere utilizzato solo in un ambiente idoneo (ben ventilato, temperatura ambiente da +5^ a 40^ ). Nell'ambiente non devono trovarsi polvere, acidi, fumi, gas esplosivi or inflammabili.

• Il compressore più essere usato solo per breve tempo in ambienti esterni, a condizioni ambientali di asciutto.
• Il compressore deve sempre essere tenuto asciutto e non deve rimanere all'aperto dopo i lavori.

8. Installazione e funzionamento

Attenzione!

Prima della messa in servizio montare completamente il dispositivo!

8.1 Collegamento alla rete elettrica

• Il compressore è dotato di un cavo di alimentazione con spina con messa terra. Questa può essere collegata a qualsiasi presa con messa a terra da 230V 50Hz , con una potenza di 16 A.
• Prima dell'uso, assicurarsi che la tensione di rete corrisponda alla tensione di esercizio e alla potenza del motore indicate sulla targhetto dati.
• Evitare cavi lunghi, nonché prolonghe, avvolgicavo ecc. che possano causare la caduta di tensione e impedire l'avviamento del motore.
• A temperatura inferiore a +5^ l'avvio del motore diventa difficoltoso a causa dell'attrito.

8.2 Interruttore On/Off (Fig. 1)

• Premendo il pulsante (2) in posizione I il compressore si accende.
• Per spegnere il compressore il pulsante (2) delve essere premuto in posizione 0.

8.3 Regolazione della pressione: (Fig. 1)

• Con il regolatore di pressione (8) è possibile impostare la pressione sul manometro (7).
• La pressione impostata può essere rimossa con il giunto rapido (6).

8.4 Impostazione pressostato

• Il pressostato è preimpostato in fabbrica.

Pressione in ingresso ca. 6 bar

Pressione in uscita ca. 8 bar

9. Collegamento elettrico

Il motore elettrico installato è primo per l'uso. Il collegamento è conforme alle normative VDE e DIN in vigore. Il collegamento di rete usato e le eventuali prolonghe devono soddisfare queste prescrizioni.

Durante i lavori con i dispositivi accessori di spruzzaggio e spray nonché in caso di applicazione provvisoria all'aperto, occorre collegare assolutamente l'apparecchio ad una corrente di intervento di 30mA tramite un interruptore differenziale.

Cavi elettrici di collegamento danneggiati.

I cavi elettrici sono spesso danneggiati al livello dell'isolamento.

Le cause possono essere:

• Presenza di punti di compressione, quando i cavi di collegamento sono fatti passareattraverso le fissure delle finestre e delle porte.
• I cavi di collegamento sono fissati in modo o in direzione impropria.
• Lesioni nei punti di collegamento dei cavi.
• Problemi di isolamento derivati dalla errata INSTALLazione della presa a muro.
• Presenza di fenditure consequences all'invecchiamento dell'isolante.

Questi collegamenti elettrici danneggiati non possono essere usati e sono rischiosi per la vita a causa del mancato isolamento.

Controllare regolarmente i cavi elettrici per accertarsi che non siano danneggiati. Accertarsi che durante il controllo il cavo non sua collegato alla rete elettrica.

I collegamenti elettrici devono essere conformi alle normative VDE e DIN. Utilizzato esclusivamente cavi di collegamento recanti il contrassegno H05VV-F.

L'indicazione della tipologia è riportata sul cavo di collegamento.

Motore a corrente alternata

• La tensione di rete deve essere di 230V
• Le prolonghe devono essere lunghe fine a 25 m e devono ave una sezione di 1,5 mm quadrati.

Gli interventi all'impiano elettrico devono essere effettuati solo da tecnici specializzati in apparecchia-ture elettriche.

Quando si chiedono informazioni fornire i seguenti dati:

• Tipo di alimentazione del motore
• Dati della piastrina delle specifiche della macchina
• Dati della piastrina delle specifiche del motore

10. Pulizia, manutenzione e conservazione

Attenzione!

Prima di agli'intervento di pulizia e manutenzione staccare la presa elettrica. Pericolo di lesioni da sovratensioni!

Attenzione!

Attendere che il dispositorio si sia completeness raffreddato! Pericolo di usioni!

Attenzione!

Prima di tutti gli interventi di pulizia e manutenzione il dispositorio pressione deve essere depressurizzato! Pericolo di infortuni!

10.1 Pulizia

• Mantenere il dispositivoswana polvere e sporco, per quanto possibile. Pulire il dispositivo con un panno pulito o soffiare con aria compressa a bassa pressione.
• Si consiglia di pulire il disposativo dopo agli utilizzato.
• Pulire l'apparecchio con un panno umido e un po' di sapone. Non usare solventi o detergenti che pottrebbero danneggiare le parti in plastica dell'apparecchio. Fare attenzione a non far entrare acqua nell'apparecchio.
• Tubo e dispositiivi di spruzzo devono essere scollegati dal compressore prima della pulizia. Il compressore non può essere pulito con acqua, solventi o simili.

10.2 Manutenzione del serbatoio di pressione (Fig. 1/2)

Attenzione! Per garantire una magiore durata, dopo anni utilizzato il serbatoio di pressione deve essere scaricato alla condensa agli la vite di scarico.

Scaricare la pressione del serbatoio. Aprire la vite di scarico ruotando in senso antiorario (direzione individata alla base del compressore sulla vite) in modo che l'acqua di condensa venga scaricata dal serbatoio a pressione. Quindi chiudere la vite di scarico (girare in senso orario). Controllare il serbatoio a pressione prima dell'utilizzo per identificare l'eventuale presenza di ruggine e danni.

Il compressore non deve funzionare con un serba-toio a pressione danneggiato o arrugginito. In caso di danni, contattare l'assistenza clienti.

10.3 Valvola di sicurezza (Fig. 2/Pos. 12)

La valvola di sicurezza (12) è regolata sulla massima pressione ammessa del serbatoio di pressione. Non è possible spostare la valvola di sicurezza oppure rimuovere il dispositivo di collegamento (12.2) tra il dato di scarico (12.1) e la relativa calotta (12.3).

Affinché la valvola di sicurezza funzioni in manierra corretta secondo necessità, questa deve essere azionata agli 30 ore di servizio, in agli caso almeno 3 volte all'anno. Ruotare il dato di scarico perforato (12.1) in senso antiorario per aprirlo e quindi aprire lo scarico della valvola di sicurezza. La valvola a quello punto scarica l'aria in maniera percettibile. Serrare poi nuovamente il dato di scarico in senso orario.

10.4 Conservazione

Attenzione!

Staccare la spina di alimentazione, scaricare il dispositivo e tutti gli accessori ad aria compressa collegati. Spagnere il compressore in modo che non possa essere usato da persone non autorizzate.

Attenzione!

Conservare il compressore in un luogo asciutto e inaccessibile per l'ambiente non autorizzato. Non inclinare, tenere solo in posizione eretta!

10.4.1 Scarico di sovrappressione

Scaricare l'ecesso di pressione nel compressore spagnendo il compressore e consumare l'aria compressa presente nel serbatoio a pressione, ad es. con uno strumento ad aria compressa al minimo o con una pistola.

10.4.2 Stoccaggio potere spina, tubo e accessori (Fig. 3/4)

• Il cavo di alimentazione (13) come molto in figura 3, essere sistematico laterallmente nel vassoio sul compressore.
• Il tubo di mandata può essere riposto vano strumento.
• All'interno del coperchio dello strumento vano lt (10) accessori quali perni pneumatici vengono ri-posti.

10.5 Informazioni sul Servizio Assistenza

Si deve tenere presente che le seguenti parti di quello prodotto sono soggette a un'usura naturale o dovuta all'uso ovvero che le seguenti parti sono necessarie come materiali di consumo.

Parti soggette ad usura *: cintura, accoppiamento

• non necessariamente compreso tra gli elementi forniti!

11. Smaltimento e ricicchio

L'apparecchio si trova in una confezione per evitare i danni dovuti al trasporto. Questo imbalaggio rappresents a materia prima e cui potò perché essere utilizzato di nuovo o riciclato. L'apparecchio e i loro accessori sono delle fatti di materiali diversi, per es. metallo e pla-sonsegnate i pezzi difettosi allo smaltimento di speciali. Per informazioni rivolgetevi ad un ne-specificizzato o all'amministrazione comunale!

Non smaltire i dispositivi usati insieme ai rifiuti domestici!

Questo symbolo indica che il prodotto non deve essere smaltito con i rifiuti domestici come da direttiva per gli strumenti elettrici ed elettronici usati (2012/19/UE) e in base alle leggi naziona-

li. Questo prodotto deve essere consegnato presso un apposto centro di raccolta. Questo più essere eseguito ad es. restituendo il prodotto vecchio all'atto dell'acquisto di un prodotto simile o consegnandolo presso un centro di raccolta autorizzato al riciclaggio di strumenti elettrici ed elettronici usati. La gestione impropria di dispositivi usati più ripercuotersi negativamente sull'ambiente e sulla salute umana, a causa di sostanze potenzialmente pericolose spesso contente negli strumenti elettrici ed elettronici. Uno smaltimento corretto del prodotto contribuisce inoltre a sfruttare in modo efficiente le risorse. Le informazioni sui centri di raccolta per dispositivi usati sono reperibili presso la propria amministrazione comunale, l'azienda municipalizzata per la nettezza urbana, un centro autorizzato allo smaltimento di strumenti elettrici ed elettronici usati o presso il servizio di nettezza urbana.

12.Risoluzione dei guasti

Guasto	Possibile causa	Soluzione
Il compressore non funziona.	Tensione di rete assente.	Verificare cavo, spina, fusibile e presa.
	Tensione troppo Bassa.	Evitare prolonghe troppo lunghe. Utilizzato cavi con sufficientisezioni.
	Temperatura esterna troppo Bassa.	Non utilizzato con una temperatura esterna inferiore a +5° C.
	Motore surriscaldato	Lasciare raffreddare il motore, se necessario, eliminare la causa del guasto.
Il compressore funziona, ma alla pressione.	Perdita della valvola di non ritorno	Sostituire la valvola di non ritorno.
	Guarnizioni rotte.	Controllare le guarnizioni, far sostituire le guarnizioni rotte in un'officina.
	Perdita della vite di scarico dell'accua di condensa.	Serrare la vite a mano. Controllare la guarnizione sulla vite, se necessario sostiturla.
Il compressore è in funzione, la pressione è indicata sul manometro, tuttavia gli strumenti non funzionano.	I flessibili di collegamento perdono.	Verificare il tubo flessibile e gli utensili, se necessario sostituire.
	Il giunto rapido perde.	Verificare il giunto rapido, se necessario sostituirlo.
	Impostare il regolatore di pressione a una pressione più Bassa.	Aprire nuovamente il regolatore di pressione.

Seadmel olevate sumbolite selgitus

Vizi evidenti vanno segnalati entro 8 giorni alla ricezione della merce, altrimenti decadono tutti i diritti dell'aquirente inerenti a vizi del genere. Appurato un impiego correto da parte dell'aquirente, garantiamo per le nostre macchine per tutto il periodo legale di garanzia a decorrere alla consegna in maniera tale che sostituiamo gratuitoamente qualsiassi componente che entro tale periodo presenti dei vizi di materiale o di fabbricazione tali da renderlo inutilizzabile. Per componenti

non fabbricati da noi garantiamo solo nella misura nella quale noi stessi possiamo rivendicare diritti a garanzia nei confronti dei nostri fornitori. Le spese per il montaggio dei componenti nuovi sono a carico dellacquirente. Sono esclude pretese di risoluzione per vizi, di riduzione o ulteriori pretese di risarcimento danni.

Garantie NL
