KÄYTTÖOHJE AIRCASE SCHEPPACH

Laitteessa olevien merkkien selitys

	Ennen käytööntoa lue käytöohje ja turvallisuusohjeet ja noudata niitã!
	Käytã hengityssuojainta.
	Käytã suojalaseja!. Melu voi aiheuttaa kuulovamman.
	Varoitus! Kuuma pinta!
	Varo jännite!
	Varoitus! Laitteessa on automatisitu käynistyksen ohjaus. Älå päästãulkopuolisia lait-teen työvaluee!
	Älå altista konetta sateelle. Laitteen saa sjoittaa ja sitã saa käyttaã ja varastoida vainkuivissa ympäristöolosuheissa.
95dB	Äänen painetaso desibeleinã (dB)
	Sopii renkaiden pumppaamiseen.
	Sopii paineilmatyökalujen käytämisen.
	Sopii paineilmapistoolien käytämisen.

Sisallysluettelo:

Sivu:

1. Johdanto 129
2. Laitteen kuvaus 129
3. Purkaa matkalaukku 129
4. Määräystenmukainen käytö 129
5. Turvallisuusohjeet 130
6. Tekniset tiedot 132
7. Ennen käytöönottoa 132
8. Rakenne ja kayttö 133
9. Sahkoliitäntä 133
10. Puhdistus, huolto ja varastointi 133
11. Havittäminen ja kierratys 134
12. Häiriöden poistaminen 135

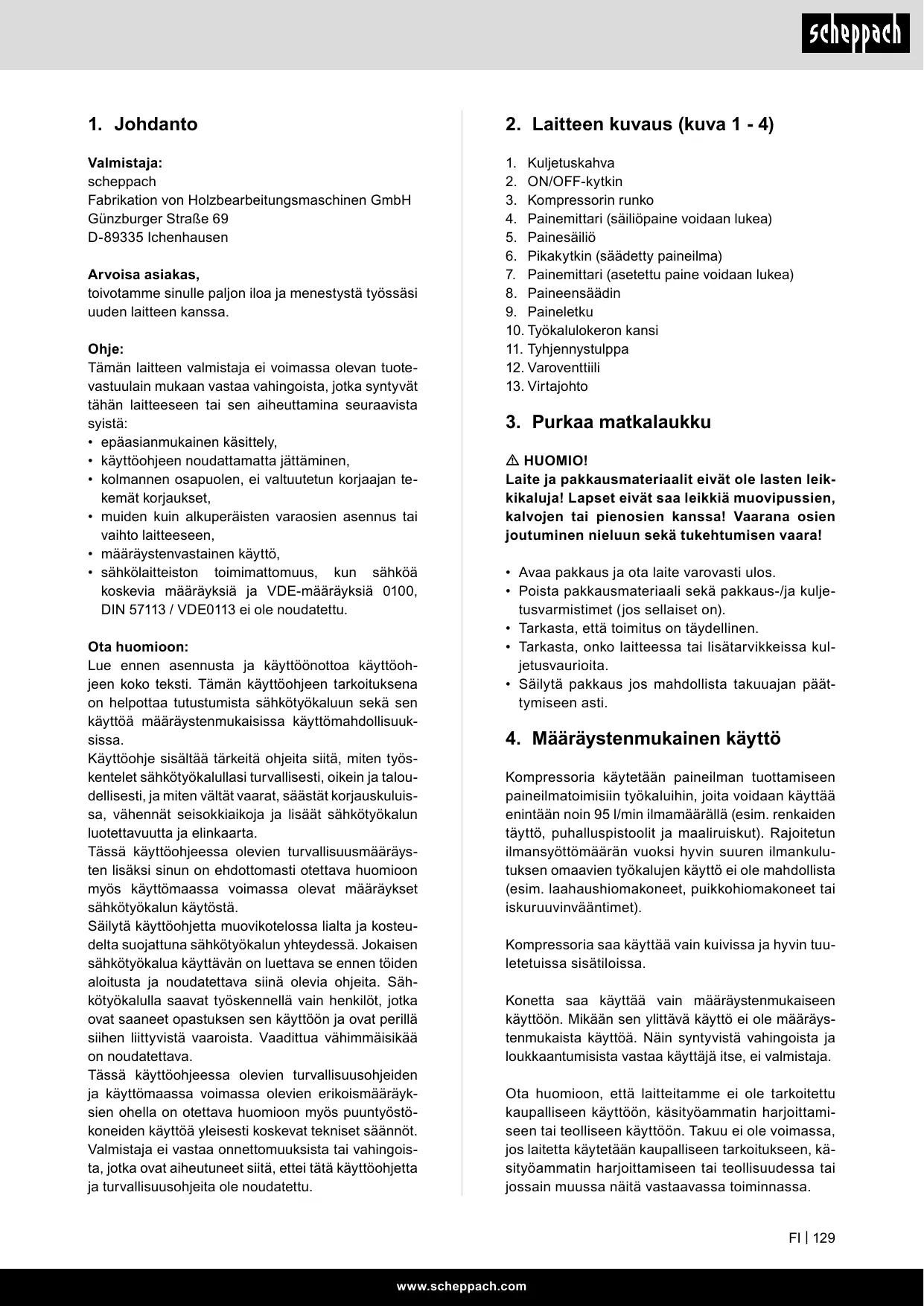

1. Johdanto

Valmistaja:

scheppach

toivotamme sinulle paljon iloa ja menestysta tyossasi uuden laitteen kanssa.

Ohje:

Tämän laiteen valmistaja ei voimassa olevan tuotevastuulain mukaan vastaa vahingoista, jotka syntyvät tähän laitteeseen tai sen aiheuttamina seuraavista syistä:

• épääasianmukainen käsittely,
• käyttohjoen noudattamatta jättäminen,
• kolmannen osapuolen, ei valtuutetun korjaajan tekemät korjaukset,
• muiden kuin alkuperäisten varaosien asennus tai vaihto laitteeseen,
• märäystenvastainen käytö,
  sähkölaitteiston toimimmatomuus, kun sähkoä koskevia märäyksiä ja VDE-märäyksiä 0100, DIN 57113 / VDE0113 ei ole noudatetu.

Ota huomion:

Lue ennen asennusta ja käytöönottoa käytöohjeen koko teksti. Tämän käytöohjeen tarkoituksena on helpottaa tutustumista sähkötyokaluun sekä sen käytöa märäystemukaisissa käytömahdollisuksissa.

Käytöohje sisältaa tärkeita ohjeita siitä, miten työkentelet sahkötyokalullasi turvallisesti, oikein ja taloudellisesti, ja miten välätat vaarat, säastät korjauskulussa, vähennat seisokkiaikoja ja lisät sahkötyokalun luotettavuutta ja elinkaarta.

Tässä käytöohjeessa olevien turvallisuusmaäräysten lisäksi sinun on ehdottomasti otettava huomioon myös käytömaassa voimassa olevat märäykset sahkötyokalun käytösta.

Säilytä käytöohjetta muovikotelossa liaita ja kosteudelta suojattuna sähkötyokalun yhteydessä. Jokaisen sähkötyokalua käytävän on luettava se ennen toden aloitusta ja noudatettava siinä olevia ohjeita. Sähkötyokalulla saavat työskennellä vain henkilöt, jotka ovat saaneet opastuksen sen käytöön ja ovat perillä siihen liittyvistä vaaroista. Vaadittua vähimmäisikää on noudatettava.

Tässä käyttoohjeessa olevien turvallisuusohjeiden ja käytömaassa voimassa olevien erikoismäräykssen ohella on otettava huomioon myös puntyöstkoneiden käytöä yleisesti koskevat tekniset saännöt. Valmistaja ei vastaa onnettomuksista tai vahingoistata, jotka ovat aiheutuneet siita, ettei tātä käytöohjetta ja turvallisuusohjeita ole noudatetu.

2. Laitteen kuvaus (kuva 1 - 4)

1. Kuljetuskahva
2. ON/OFF-kytkin
3. Kompressorin runko
4. Painemittari (sailiopaine voidaan lukea)
5. Painesäiliö
6. Pikakytkin (säädetty paineilma)
7. Painemittari (assetettu paine voidaan lukea)
8. Paineensäedin
9. Paineletku
10. Tyokalulokeron kansi
11. Tyhjennystulppa
12. Varoventtiili
13. Virtajohto

3. Purkaa matkalaukku

HUOMIO!

Laite ja pakkaismateriaalit eivät ole lasten leikkikaluja! Lapset eivät saa leikkä muovipussien, kalvojen tai pienosien kanssa! Vaarana osien joutuminen nieluun sekä tukehtumisen vaara!

• Avaa pakkaus ja ota laite varovasti ulos.
• Poista pakkaumsateriaali sekä pakkaus-/ja kulje-tusvarmistimet (jos sellaiset on).
• Tarkasta, etta toimitus on taydellinen.
• Tarkasta, onko laitteessa tai lisātarvikkeissa kul-jetusvaurioita.
• Säilytä pakkaus jos mahdolista takuuajan paattymiseen asti.

4. Määräystenmukainen käytto

Kompressoria käytetään paineilman tuottamiseen paineilmatoimisiin tyokaluihin, joita voidaan käyttaa enintään noin 95 l/min ilmamärärällä (esim. renkaiden tāytö, puhalluspistoolit ja maaliruiskut). Rajoitetun ilmansyöttömaärän vuoksi hyvin suuren ilmankulutuksen omaavien tyokalujen käytö ei ole mahdollista (esim. laahaushiomakoneet, puikkohiomakoneet tai iskuruuvinvaantimet).

Kompressoria saa kayttä vain kuiivissa ja hyvin tuuletetuissa sisatiloissa.

Konetta saa käytäa vain märäystenmukaiseen käytöön. Mikaan sen ylittäva käytto ei ole märäystenmukaisa käytöa. Nain syntyvista vahingoista ja loukkaantumisista vastaa käytäja itse, ei valmistaja.

Ota huomioon, etta laitteamme ei ole tarkoitettu kaupalliseen kayttoön, kasyoammatin harjoittamiseen tai teolliseen kayttoön. Takuu ei ole voimassa, jos laitetta kaytetaan kaupalliseen tarkoitukseen, kasyoammatin harjoittamiseen tai teollisuudessa tai jossain muussa naita vastaavassa toiminnassa.

5. Turvallisuusohjeet

Huomio! Sähkötyokalujen käytössä on sahköiskulta ja loukkaantumis- ja palovaaralta suojautumisen vuoksi otettava huomioon seuraavat olennaiset turvatoimenpiteet. Lue kaikki namä ohjeet ennen kuin käytät tata sähkötyokalua, ja säilytä turvallisuusohjeet varmassa paikassa.

Huomio! Tämän kompressorin käytössä on sähköiskulta ja loukkaantumis- ja palovaaralta suojautumisen vuoksi otettava huomioon seuraavat olennaiset turvatoimenpiteet.

Lue namä ohjeet, ennen kuin kaytät laitetta, ja noudata niitä.

Turvallinen työskently

1. Pida työalueesi järjestyksessä

2. Työalueella vallitseva epäjärjestys voi johtaa onnettomuuksiin.

3. Ota huomioon ympäristön vaikutukset

4. Älä altista sähkötyokaluja sateelle.
5. Älä kaytä sahkötyokaluja kosseassa tai märassä ymparistössa. Sähköiskun vaara!
6. Huolehdi työalueen hyvästä valaistuksesta.

7. Älä kaytä sahkötyokaluja paikoissa, joissa on palo- tai rajahdysvaara.

8. Sujaudu sahköiskulta

9. Välta kehon kosketusta maadoitettuihin osiin (esim. putket, lampöä sateilevät laitteet, sahköliedet, kylmälaitteet).
10. Pidä lapset loitolla!
11. Älä anna muiden henkilöiden koskea työkaluun tai sen johtoon, ohjaa heidat pois työvalueeltasi.
12. Säilytä sahkötyokaluja, jotka eivät ole käytössa, turvallisesti
13. Kun sahkötyokalu ei ole käytössä, tulee sitä säilyttälasten ulottumattomissa kuivassa ja suljetussa paikassa korkealle sijoitettuna.
14. Älä ylikuormita sahkötyokaluasi
15. Työskentelet paremmin ja turvallisemmin ilmoitetulla tehoalueella.
16. Käytä sopivaa vaatetusta
17. Alä pida ylläsi lian väljiä vaatteita tai koruja, jotka voivat tarttua likkuviin osiin.
18. Ulkona työskenneltäessä on suositeltavaa käytää kumikäsineita ja luistamattomia jalkineita.
19. Jos sinulla on pitkāt hiukset, käytä hiusverkkoa.
20. Älä käytä johtoa mihinkään muuhun kuin mihin se on tarkoitettu
21. Älä käytä johtoa pistokkeen vetamiseen irti pistorasiasta. Suojaa johto kuumuudelta, öljytä ja teräviltä reunoilta.
22. Pida tyokalustasi hyvaa huolta
23. Voidaksesi työskennellä hyvin ja turvallisesti pidä kompressori puhtaana.

24. Noudata huoltomääräyksia.

25. Tarkasta sahkötyokalun liitosjohto sännöllisesti, ja jos se on vauroitunut, vaihdatuta se hyväksytyllä sahköasentajalla.

26. Tarkasta jatkojohdot säännöllisesti ja vaihda ne, jos ne ovat vaurooituneet.

27. Irrota pistoke pistorasiasta

28. Kun et käytä sähkötyökalua, ennen huoltoa ja työkaluja, kuten esim. sahanterä, poraa, jyrsintä, vaihdettaessa.

29. Välta tahaton käynnistyminen

30. Varmista, etta kytkin on pois pälä, kun liität pistokkeen pistorasiaan.

31. Käytäulkokäyttoön tarkoitettua jatkojohtoa

32. Käytäulkona vain ulkokäytöön hyväksyttyä ja vastaavasti merkittyä jatkojohtoa.

33. Käytä johtokelaa vain, kun se on kelattu auki.

34. Ole koko ajan tarkkaavainen

35. Ole tarkkaavainen sen kanssa, mitä teet. Aloita työt keskittyneesti. Älä kättä sähkötyökalua, jost tunnel olosi hajamiileksi.
36. Tarkasta, onko sähkötyökalussa mahdollisesti vaurioita
37. Ennen kuin sähkötyökalua käytetään uudelleen, on suojalaitteiden ja livvästi vahingoittuneiden osien moitteeton ja märäystemukainen toimin-ta tarkastettava huolellisesti.
38. Tarkasta, etta likkuvat osat toimivat jumittumatta ja etteivät osat ole vauroituneet. Kaikkien osien on oltava oikein asennetuina ja taytettäva kaikki ehdot, jotta sähkötyökalun moitteeton toiminta on varmistetu.
39. Hyväksytyn ammattikorjaamon on korjattava tai vaihddettava vauroituneet suojalaitteet ja osat märäysten mukaisesti, mikäli käyttohjeessa ei ole muuta mainittu.
40. Vaurioituneet kytkimet on annettava asiakaspalvelun korjaamon vaihdettavaksi.
41. Älä käytä väränlaisia tai vahingoittuneita liitosjohtoja.
42. Älä kaytä sahkötyokalua, jossa kytkintä ei voi kytkeä paälle eikä pois paälta.
43. Anna sahköalan ammattilaisen korjata sahkötyökalusi
44. Tämä sähkötyokalu vastaa asiaankuuluvia turvallisuusmaärayksiä. Korjaukset saa tehdä vain sähkoalan ammatilainen, joloin hänen tulee käyttaa alkuperäisvaraosia; muussa tapauksessa käytäjälle saattaa aiheutua onnettomuksia.
45. Huomio!
46. Oman turvallisuutesi takia käytä vain sellaisia lisātarvikkeita ja lisälaitteita, jotka on mainittu käytöohjeessa tai joita valmistaja suosittelee tai joista se on ilmoittanut. Muunlaisten kuin käytöohjeessa tai luettelossa suositeltjen käytötyokalujen tai lisātarvikkeiden käytö voi merkitä loukkaantumisvaaraa.
47. Melu

48. Käytä kompressorin käytössa kuulosuojaimia.

49. Liitosjohdon vaihtaminen

50. Jos liitosjohto on vahingoittunut, on vaaroen valttamiseksi valmistajan tai sahköalan ammattilaisen vaihddtava se. Sahkoiskun vaara.

51. Renkaiden taytö

52. Tarkasta renkaiden paine heti niiden tayttamisen jälkeen sopivalla painemittarilla, esim. huolto-asemalla.

53. Ajettavat kompressorit työmaakäytössä

54. Varmista, etta kaikki letkut ja liittimet soveltuvat kompressorin suurimmalle sallitulle työpaineelle.

55. Sijoituspaikka

56. Sijoita kompressori vain tasaiselle alustalle.

57. Syöttöletkut on suositeltavaa varustaa turvakaapelilla (esim. teräsvajeri), jos paine on yli 7 baaria.

58. Välta voimakasta kuormitusta johtojärestelmässä siten, etta kaytät joustavia letkuliitantöj taittokohtien estämiseksi.

59. Käytä vikavirtasuojakytkintä, Jonka laukaisuvirta on eniintäan 30 mA. Vikavirtasuojakytkimen käytö vahentä sahköiskun vaaraa.

Δ VAROITUS! Tämä sahkötyokalu tuottaa käytön aikana sahkömagneettisen kentän. Tämä kenttä voi märatyissä olosuheissa heikentäa aktiivisten tai passiiivsten läketieteellisten implanttien toimintaa. Vakavan tai jopa kuolemaan johtavan loukkaantumisen vaaran valttamiseksi suosittelemme henkilöitä, joilla on läketieteellinen implantti, neuvottelemaan lääkarinsä ja implantin valmistajan kanssa, ennen kuin he käytävat sahkötyokalua.

LISATURVAOHJEET

Huomioi kyseisten paineilmatyokalujen / paineilmalisälaitteiden käyttoohjeet! Lisäksi on huomioitava seuraavat yleiset ohjeet.

Turvallisuusohjeet työskenneltäessä paineilman ja puhalluspistoolien kanssa

• Varmista riittäva etäisyys tuotteeseen, jonka on oltava vähintään 2,50 m, ja pidä paineilmatyökalut / paineilmalisälaitteet käytön aikana loitolla kompressorista.
• Kompressoripumppu ja johdot tulevat käytössä hyvin kuumiki. Niihin koskeminen aiheuttaa pa-lohaavoja.
• Kompressorin imemä ilma on pidettävä puhtaana muista aineista, jotka kompressoripumpussa saattaisiv johtaa tulipaloon tai rajahdyksiin.
  Kun irrotat letkun kytkentää pidä kädellä kiinni letkun kytkentäkappaleesta. Nain välätat takaisinpän pongahtavan letkun aiheuttamat loukkaantumiset.

• Käytä suojalaseja ja hengityksensuojanaamaria työskennellessäsi paineilmapistoolin kanssa. Pölyt ovat terveydelle Haitallisia! Sirut ja.POIS puhalletut osat voivat aiheuttaa tapaturmia.

• Älä puhalla puhalluspistoolilla ihmisä kohden tai puhdista sillä pällä olevia vaatteita. Loukkaantumisvaara!

Ruiskutus- ja sumutuslisälaitteiden (esim. maali-ruiskut) käytöä koskevat turvallisuusohjeet

• Pida ruiskutuslisälte loitolla kompressorista tayton aikana, jotta nestettä ei pääse kompressoriin.
• Älä koskaan ruiskuta ruiskutuslisälatteilla (esim. maaliruiskut) kompressoria kohti. Kosteus voi aiheuttaa sahkövirtaan liittyvä vaaroja!
• Älä käsitte maaleja tai liuotinaineita, joiden lei-mahduspiste on alle 55^ . Räjähdysvaara!
• Älä lammita maaleja tai liuotinaineita. Rajahdysvaara!
• Terveydelle Haitallisia nesteita käsitetäessä on käytettäva suojana suodatinlaitteita (hengityssuojaimia). Ota huomioon myös tällaisten aineiden valmistajan ilmoittamat tiedot suojatoimenpiteista.
  Kasiteltävien materiaalien pakkauksissa olevat tiedot ja vaarallisten aineiden merkinnät on otettava huomioon. Tarvittaessa on huolehdittava lisäujoatoimenpiteista, erityisesti käytettäv sopivaa vaatetusta ja hengityssuojainta.
• Tupakointi on kielletty ruiskutuksen aikana sekä myös huoneessa, jossa käsitetän maaleja tai liuotinaineita. Rajahdysvaara! Maalihöyrt ovat myös herkästi syttyviä.
• Paikalla ei saa olla tulisijoja tai avonista valolah-dettä eikä kipinöitä tuottavia koneita saa käytää.
• Älä säilytä aläkä nauti ruokia tai juomia työtilassa. Maalihöryt ovat terveydelle Haitallisia.
• Työtilan on oltava suurempi kuin 30m^3 ja ruiskutuksen ja kuivumisen aikana on ilmanvaiahdon oltavariittävää.
• Älä ruiskuta tuulta vasten. Huomioi syttyvien tai vaarallisten aineiden ruiskutukssessa aina paikalli-sen polisiviranomaisen märäykset.
• Älä käsitte LPC-paineletkun yhteydessä sellaisia aineita kuten testibensiini, butyylialkoholi tai metyleenikloridi. Nämä aineet Hajottavat paineletkun.
• Työvalueen on oltava erotettuna kompressorista, jotta se ei voi altistua työaineelle.

Painesäiliöden käytto

• Sen, jonka käytössä on painesäiliö, on pidettävä se asianmukaisessa kunnossa, käytettävä ja valvottava sitä asianmukaisesti, huolehdittava viypymättä tarvittavista kunnossapito- ja kunnostustöistä ja olosuhteiden niin vaatiessa huolehdittava tarvittavista turvatoimenpiteistä.
• Valvontaviranomainen voi yksittäistapaukssaa järjestäa tarvittavat valvontatoimenpiteet.

• Painesäiliötä ei saa käyttaa, jos siinä on puutteita, jotka vaarantavat sen käytäjan tai ulkopuolisten turvallisuuden.

• Tarkasta aina ennen kuin painesäiliöta käytetään, ettei sinä ole ruostetta eikä vauroiota. Kompressorsia ei saa käyttävauroituneen tai ruosteisen painesäiliön kanssa. Jos havaitset vauriota, otyhteyttä asiakspalvelun korjaamoon.

Turvallisuutta Paineilmatarvikkeet

• Tarkista ilmanpaine tayton jälkeen sopivalla painemittarilla.
• TERVEYSRISKI, TULIPALOJA RÄJÄHDYSVAA-RA! Käytä laitteita vain hyvin tuuletetuissa tiloissa.
• LOUKKAANTUMISVAARA! Äla milloinkaan ylitä suurinta sallittua 8 barin työpainetta. Käytä työpainen asetukssaa paineensäddintä.
• TAKAISKUVOIMAT! Korkeissa työpaineissa voi esiintyä takiskuvoimia, joista voi aiheutua vaara jatjuvassa rasituksessa.
• LOUKKAANTUMISVAARA! MÄÄRÄYSTENVAS-TAINEN KÄYTTO! Älä suuntaa laitetta
• ihmisä ja / tai eläimi kohti.
• LOUKKAANTUMISVAARA! Älä koskaan käytä happea tai muita palavia kausuja energialähteena.
• LOUKKAANTUMISVAARA! Irrota ensin letku ilmanpainelehteestä ja poista vasta sitten syöttöletku laitteesta. Nain välätat syöttöletkun kontrolloimattoman pyöriramisen sinne tänne ja sen takaiskun.
• Käytä henkilökohtaiseksi turvallisuudeksesi soveltuvia suojavarusteita.
• Pida lapset ja muut henkilott loitolla laitteesta sen ollessa kaytossa. Jos keskittymisesi härin-tyy, voit menettäa laitteen hallinnan.
• Irrota laite paineilmalähteestä ennen korjausja kunnossapitotöihin ryhtymistä sekä ennen laiteen kuljetusta.
• Pida letku tukevasti kädessasi, kun irrotat letkun kytkimen, nain välät loukkaantumiset, jotka lletkun takaisku voi aiheuttaa.
• Varo vaurioittamasta laitetta. Tarkista ennen laitteen käyttoönottoa, ettei laitteessa mahdollisessti ole vaurioita. Jos havaitset laitteessa vaurioita, sitä ei missän tapauksessa saa ottaa käyttoön.
• Alä taita laitteen letkua mutkalle. Letku voi vaurioitua.
• HUOMAUTUS! Noudata puhalluslaitteen valmistajan turvallisuusohjeita.
• Älä poista laitteen typpikilpiä, ne ovat laitteen turvallisuuden kannalta tärkeä tekijä.
• Jos olet kokematon laitteen käytössä, on koulutus laitteen vaarattomassa käsittelyssä suositeltavaa

Sälytä turvallisuohjeita hyvin.

6. Tekniset tiedot

Verkkoliitäntä	220 - 240 V~ 50 Hz
Moottorin teho	max. 1100 W
Käytötapa*	S3 15%
Kompressorin käyntinopeus	3750 min-1
Painesäiliön tilavuus	2 l
Käytöpane	ca. 8 bar
Teoreettinen Imuteho	ca. 180 l/min
Teoreettinen antoteho	ca. 95 l/min
Kotelointiluokka	IP20
Laitteen paino	8 kg

*S3 15% = jaksottainen ajoittaiskäytö kytkentäajan ollessa 15% (1,5 min perustuen 10 minuuttiin)

Meluarvot on määritetty standardin EN ISO 3744 mu-kaisesti.

Käytä kuulosuojaimia.

Melu voi aiheuttaa kuulovaurion.

Meluarvot

Varoitus: Melulla voi olla vakavia vaikutuksia terveyteesi. Jos koneen aiheuttama melu on yli 85 dB (A), taytykayttaa sopivia kuulosuojaimia.

Äänitehotaso LwA	95 dB(A)
Äänenpainetaso LpA	73 dB(A)
Epävarmuus KwA/pA	2,09 dB(A)

7. Ennen käytöönottoa

• Varmista ennen liitäntä, etta typpikilven tiedot vastaavat verkkovirran tietoja.
• Tarkasta, onko laitteessa mahdollisesti kuljetusvaurioita. Ilmoita mahdollisista vaurioista heti kuljetusyritykselle, joka hoiti kompressorin toimituksen.
• Kompressori on sijoitettava paineilmaa tarvitsevan laitteen lahelle.
• Pitkä vapaasti kulkevia johtoja ja pitkä tulojohtoja (jatkojohtoja) on välttävä.
• Varmista,itta imuilma on kuivaa ja polytontä.
• Älä sijoita kompressoria kosteaan tai markään tilaan.
• Kompressoria saa käyttaa vain sopivissa tiloissa (hyvä tuuletus, ympäristön lampötila +5°C - 40°C). Tässä tilassa ei saa olla polyä, happoja, hóryjä eikä rajähtäviä tai syttyvää kaasuja.

• Kompressoria saa käyttaaulkona vain lyhytaikaisesti, kuivissa ymparistöolosuheissa.

• Kompressori on pidettäva aina kuivana eikä sitä saa jättää toiden jälkeen ulos.

8. Rakenne ja käytto

△ Huomio!

Asenna laite ehdottomasti taydellisesti ennen kuin otat sen kayttoon!

8.1 Verkkoliitäntä

• Kompressori on varustetu suojakosketinpistokkeellisella virtajohdolla. Se voidaan liittä jokaiseen suojakosketinpistorasiaan 230V 50Hz , joka on suojattu 16 A -sulakkeella.
• Varmista ennen käytöönottoa, etta verkkojännite vastaa typpikilvessa ilmoitettua käytöjannitettä ja koneen tehoa.
• Pitkät tulojohdot sekä jatkojohdot, johtokelat jne. aiheuttavat jannitteen laskun ja voivat estaa mootorin käynnistymisen.
• Alhaisissa lampötiloissa, jotka ovat alle +5^ , moottorin käynnistyminen vaarantuu raskaslikkeisyyden vuoksi.

8.2 Päälle-/pois-kytkin (kuva 1)

• Kompressori kytketaan paallee painamalla nappi (2) asentoon I.
• Kompressori sommutetaan painamalla nappi (2) asentoon 0.

8.3 Paineasetus: (kuva 1)

• Paineensaatimesta (8) saadetaa n paine painemittariin (7).
• Säädetty paine voidaan ottaa pikakytimestä (6).
  Säliöpane luetaan painemittarista (4).

Painekytkimen asetus

• Painekytkin (2) on söädetty tehtaalla Paälle kytkennän paine n. 6 bar Pois kytkennän paina n. 8 bar

△ Huomio!

Käytettävien lisātarvikkeiden on oltava sovitettu siirrettävän kompressorin suurimmalle sallitulle paineelle. Käytä vahvistettuja paineletkuja (esim. metallilankaisia).

9. Sähköliitäntä

Asennettu sahkomootori on liitety kayttovalmiksi. Liitantā vastaa asiaankuuluvia VDE- ja DIN-maaräyksi. Asiakkaan tekeman virtaliitannan sekā kaytétyn jatkojohdon tāytyy vastata naïta maaräyksi.

Viallinen sahkoliitosjohto

Sähkon liitosjohtoin syntyy usein eristysvauroiota.

Syynä siihen voi olla:

• Painalluskohdat, kun liitosjohdot viedaan ikkunan tai ovenraon lapi.
  Taittumiskohdat, kun liitosjohto kiinnitetaan tai ohjataan epaasianmukaisesti.
  Leikkaantumiskohdat, kun liitosjohdon yli ajetaan.
• Eristysvauriot vedettäessä johto seinäpistorasiasta.
• Eristeen vanhenemisesta johtuvat halkeamat.

Tallaisia viallisa sähköliitosjohtoja ei saa käyttaa, silä ne ovat eristysvauroiden takia hengenvaarllisia. Tarkasta sähkon liitosjohdot säännöllisesti vauroiden varalta. Varmista, etta liitosjohto ei tarkastuksen aikana ole kiinni virtavernkossa.

Sähkon liitosjohtoen on vastattava asiaankuuluvia VDE- ja DIN-määräyksiä. Käytä vain liitosjohtoja, joissa on merkinta H05VV-F.

Typpimerkintä on pakollinen liitosjohdossa.

Vaihtovirtamoottori

• Verkkojannitteen on oltava 230 V~
• Jatkojohtoen, joiden pituus on alle 25m , lapimitan on oltava 1,5 neliomillimetria.

Sahkövarusteiden liitännän ja korjaukset saa tehdä vain sahköasentaja.

Ilmoita kyselyissä seuraavat tiedot:

• moottorin virtalaji
• koneen typpikilven tiedot
• moottorin typpikilven tiedot

10. Puhdistus, huolto ja varastointi

△ Huomio!

Vedä virtapistoke irti aina ennen puhdistus- ja huoltotöiden suorittamista! Loukkaantumisvaara virtaiskuissa!

△ Huomio!

Odota, kunnes laite on jäahtynyt taydellisesti! Palohaavojen vaara!

△ Huomio!

Laitteesta on poistettava paine aina ennen puhidistus- ja huoltotöiden aloittamista! Loukkaantumisvaara!

10.1 Puhdistus

• Pida laite niin polyttomanä ja puhtaana kuin vain mahdollista. Hankaa laite puhtaalla liinalla tai pu-halla se paineilmalla alhaisella paineella puhtaaksi.
• Suosittelemme, etta laite puhdistetaan heti jokaisen käytökerran jälkeen.
• Puhdista laite saannollisesti kostealla liinalla ja vähaisellä märällä suopaa. Älä kaytä puhdistus- tai liuotinaineita; ne voivat vahingoittaa laitteen muoviosia. Pidä huoli siitä, ettei laitteen sisäosiin pääse vetä.
• Letku ja ruiskutustyokalut on irrotettava kompressorista ennen puhdistusta. Kompressoria ei saa puhdistaa vedellä, liuotinaineilla tms.

10.2 Painesäiliön huolto (kuva 1/2)

Huomio! Jotta painesäiliö (5) kestäisi käytössä pitkään, on kondensaatiovesi poistettava jokaisen käytökerran jälkeen avaamalla tyhjennysruuvi (11).

Pura ensin säiliöpaine. Tyhjennysruuvi avataan kiertämällä vastapäivään (katsoen kompressorin alapuolelta kohti ruuvia), jotta kondensaatovesi voi valuakokonaan pois painesäliösta. Sulje tyhjennysruuvisen jälkeen uudelleen (kierra myotäpaivään). Tarkasta aina ennen kuin painesäliötä käytetään, ettei siinäole ruostetta eikä vauroiota

Kompressoria ei saa käyttaa vaurioituneen tai ruosteisen painesällön kanssa. Jos havaitset vauriota, ota yhteyttä asiakaspalvelun korjaamoon.

10.3 Varoventtiili (kuva 2/asema 12)

Varoventti (12) on säädetty painesäiliön korkeimpaan salitttuun paineeseen. Varoventtiin asetusta ei saa muuttaa eikä tyhjennysmutterin (12.1) ja sen körkin (12.3) välissä olevaa liitoksen varmistusta (12.2) saa poistaa.

Jotta varoventtii toimii tarvittaessa oikein, taytyt syita kaytttaa 30 kayttotunnin valein, kuitenkin vahintaan 3 kuukauden valein. Avaa reitety tyhjennysmutteri (12.1) kiertamalla sita vastapäivän avataksesi varoventtiin purkuaukon. Ilma poistuu nyt venttilista kuuluvasti. Kierrä tyhjennysmutteri sen jälkeen uudelleen myotäpäivän kiinn.

10.4 Laakeri

△ Huomio!

Irrota virtapistoke, poista ilma laitteesta ja kai-kista sihen liitetyistä paineilmatyökaluista. Aseta kompressori niin, ettei kukaan voi luvattomasti ottaa sitä kayttöön.

△ Huomio!

Säilytä kompressoria vain kuivassa ja asiattomilta suljetussa paikassa. Älä kallista, säilytä vain seisovana! Öljyö voi valuva ulos!

10.4.1 Ylipaineen poistaminen

Poista ylipaine kompressorista siten, etta kytket kompressorin pois pälta ja kulutat painesäliössä vielä olevan paineilman esim. paineilmatyokalun käydessä joutokaynnillā tai puhalluspistoolilla.

10.4.2 Virtapistokkeen, letkun ja lisätarvikkeiden säilytys (kuva 3/4)

• Virtajohtoa (13) voidaan sailyttä kuten kuvassa 3 kompressorin sivulla olevassa lokerossa.
• Paineletkua voidaan sailyttä tyokalulokerossa.
• Työkalulokeron (10) kannen sisäpuolle voidaansäilöä lisātarvikkeita kuten paineilmaneuloja.

10.5 Asiakaspalvelutiedot

Huomaa, etta seuraaviin tamän tuotteen osiin kohdistuu käytösta johtuvaa, luonnollista kulumista, ja etta seuraavia osia tarvitaan käyttomateriaialeina.

Kuluvat osat*: vö, kytkentä

• ei välttämättä kuulu toimitukseen!

11. Havittäminen ja kierrätys

Laite on pakkauksessa kuljetusvaurioiden ehäsemiseksi. Tämä pakkaus on raaka-ai-netta ja siten uudelleen käytettävissa tai se voidaan viedä kierratykseen. Laite ja sen li-satarvikkeet koostuvat eri materiaaleista, kuten esim. metallista ja muovista. Vie vialiset eosat erikoisätteen keräykseen. Kysy lisäten erikoislikkeestä tai.

Vanhat Iaitteet eivat kuuluu kotitalousjatteeseen!

Tämä symbolo osoittaa, ettei tuotetta saa hyvittäkotitallousjätteen seassa sähkö- ja elektroniikkalaitteiden havittamista koskevan direktivin (2012/19/EU) ja kansallisten lakien isesti. Tuote on toimitettava asianmukaiseen spisteeseen. Tämä voi tapahtua palauttamalla ostettaessa vastaava tuote tai toimittamalla valtuutettuun keräyspisteeseen sähkö- ja elektroniikkalaitteiden jalleenkäsittelyä varten. Epäasianisella vanhojen laitteiden käsittelyllä saattaa tegatiivisia vaikutuksia ympäristolle ja ihmisten ydelle sähkö- ja elektroniikkalaitteiden usein sinien mahdollisten vaarallisten aineiden vuoksi. si tuotteen asianmukainen havitys edesauttaa tollisten resurssien tehokasta hyödyntämä. ja vanhojen laitteiden keräyspisteistaaat kunallinnosta, julkisoikeudellisesta jätehuollosta, tetursta sähkö- ja elektroniikkalaitteiden haviteestä tai jätelaitoksalta.

12.Häiriöden poistaminen

Häiriö	Mahdolliset syyt	Korjauskeinot
Kompressori ei käy.	Sähköjännitettä ei ole.	Tarkasta johto, virtapistoke, sulake ja pistorasia.
	Sähköjännite lian vähäistä.	Välta lian pitkiä jatkojohtoja. Käytä jatkojohtoa, jonka säieläpimitta on riittävä.
	Ulkolämpötila liian alhainen.	Älä käytä alle +5° C ulkolämpötilassa.
	Moottori ylikuumennut.	Anna moottorin jäähtyä ja tarvittaessa korjaa ylikuumenemisen syy.
Kompressori käy, mutta painetta ei ole.	Varoventtiili vuotaa.	Vaihda varoventtiili.
	Tiivisteet rikki.	Tarkasta tiivisteet, anna alan huoltolikkeen vaihtaa rikkinäiset tiivisteet.
	Kondensaatioveden tyhjennysruuvi vuotaa.	Kiristä ruuvi käsin.Tarkasta ruuvin tiiviste, vaihda tarvittaessa.
Kompressori käy, paine näkyy painemittarissa, mutta työkalut eivätkäynnisty.	Letkuliitokset vuotavat.	Tarkasta paineilmaletku ja työkalut, tarvittaessa vaihda.
	Pikakytkin vuotaa.	Tarkasta pikakytkin, tarvittaessa vaihda.
	Paineensäätimestä säädetty liian vähäinen paine.	Kännä paineensäädintä enemmän auki.

Ilmeisista puutteista tulee ilmoittaa kahdeksan paivän kuluessa tavaran vastaanottamisesta. Muutoin ostaja ei voi vaitia korvausta ko. puutteista. Annamme takuun oikein kasietyille koneillemme lakisaateiseksi takuuajaksi tavaran luovutukstesta alkaen siten, etta vaiddamme korvauksetta minkä tahansa koneenosan, joka osoittautuu tämä anjan kuluessa käytökelvottomaksi

raaka-aine- tai valmistusvirheesta johtuen. Osille, joita emme valmista itse, annamme takuun vain mikali osien tomittaja on antanut niistä takuun meille. Uusien osien asennuskustannukset maksaa ostaja. Purku- ja vahennysvaatimukset ja muut vahingonkorvausvaatimukset eivat tule kysmykseen.

Garanti SE
