MANUALE UTENTE HCR7818DWPT HAIER

Grazie per aver acquistato un prodotto Haier. Leggere attentamente queste istruzioni prima di utilizzare l'elettrodomestico. Le istruzioni contengono informazioni importanti per ottimizzare l'uso dell'elettrodomestico e garantire l'installazione, l'uso e la manutenzione sicuri e corretti. Conservare il presente manuale in un luogo comodo, in modo da poterlo sempre consultare per un uso sicuro e corretto dell'elettrodomestico. Se l'elettrodomestico viene venduto, ceduto o abbandonato in caso di trasloco, trasferire anche il presente manuale in modo che il nuovo proprietario possa comprendere l'uso dell'elettrodomestico e delle avvertenze di sicurezza. Legenda Avvertenza - Informazioni importanti per la sicurezza Informazioni generali e consigli Informazioni ambientali Smaltimento Contribuire a proteggere l'ambiente e la salute umana. Collocare l'imballo in appositi contenitori affinché venga riciclato. Contribuire al riciclo dei rifiuti delle apparecchiature elettriche ed elettroniche. Non smaltire gli elettrodomestici contrassegnati con questo simbolo assieme ai rifiuti domestici. Conferire il prodotto presso la struttura di riciclo locale o rivolgersi all'ufficio comunale preposto. AVVERTENZA! Pericolo di lesioni o soffocamento! I refrigeranti e i gas devono essere smaltiti in maniera professionale. Accertarsi che la tubazione del circuito del refrigerante non sia danneggiata prima di smaltirla correttamente. Scollegare l'elettrodomestico dalla rete elettrica. Tagliare il cavo di alimentazione e smaltirlo. Rimuovere vassoi e cassetti, fermaporte e guarnizioni, per evitare che bambini e animali domestici rimangano chiusi nell'elettrodomestico.

Informazioni per la sicurezza

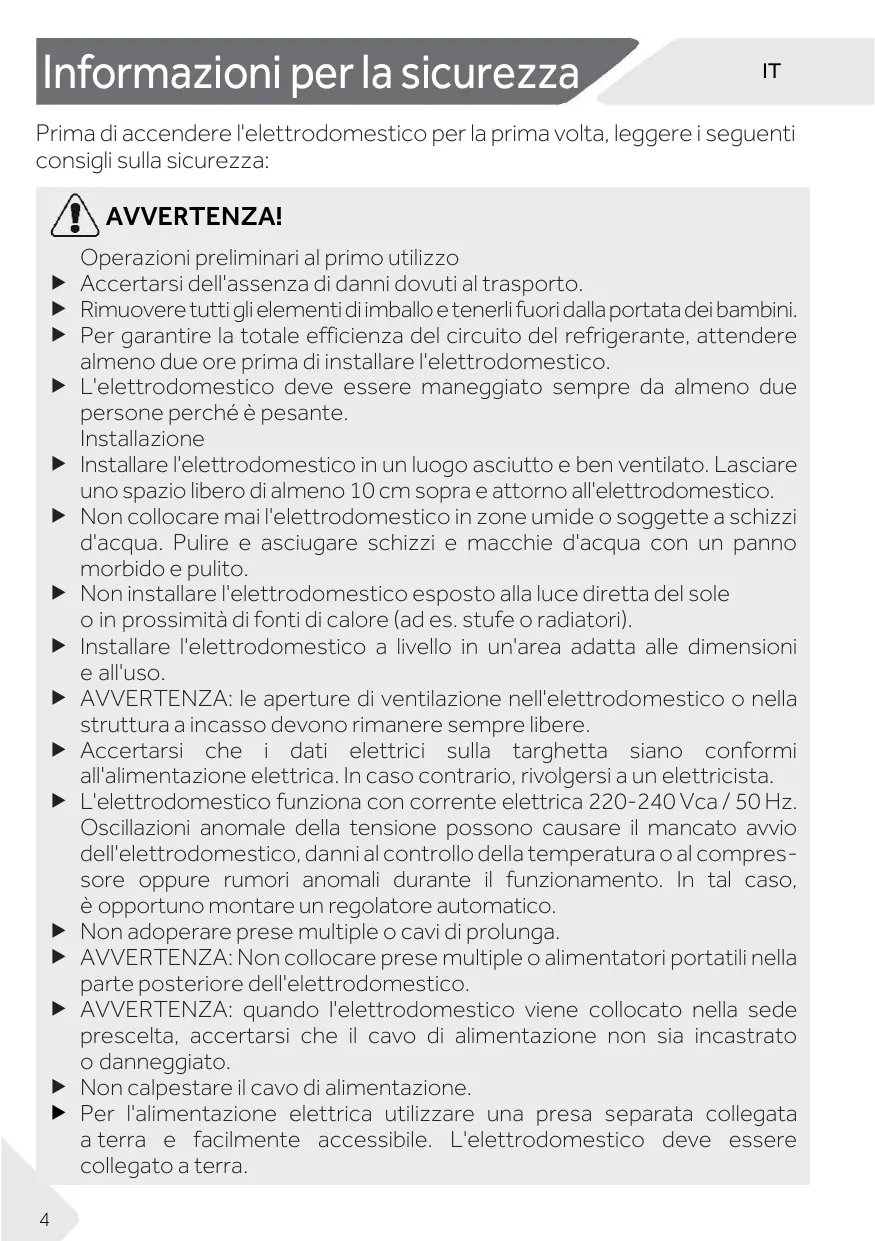

Informazioni per la sicurezza Prima di accendere l'elettrodomestico per la prima volta, leggere i seguenti consigli sulla sicurezza: AVVERTENZA! Operazioni preliminari al primo utilizzo Accertarsi dell'assenza di danni dovuti al trasporto. Rimuovere tutti gli elementi di imballo e tenerli fuori dalla portata dei bambini. Per garantire la totale efficienza del circuito del refrigerante, attendere almeno due ore prima di installare l'elettrodomestico. L'elettrodomestico deve essere maneggiato sempre da almeno due persone perché è pesante. Installazione Installare l'elettrodomestico in un luogo asciutto e ben ventilato. Lasciare uno spazio libero di almeno 10 cm sopra e attorno all'elettrodomestico. Non collocare mai l'elettrodomestico in zone umide o soggette a schizzi d'acqua. Pulire e asciugare schizzi e macchie d'acqua con un panno morbido e pulito. Non installare l'elettrodomestico esposto alla luce diretta del sole o in prossimità di fonti di calore (ad es. stufe o radiatori). Installare l'elettrodomestico a livello in un'area adatta alle dimensioni e all'uso. AVVERTENZA: le aperture di ventilazione nell'elettrodomestico o nella struttura a incasso devono rimanere sempre libere. Accertarsi che i dati elettrici sulla targhetta siano conformi all'alimentazione elettrica. In caso contrario, rivolgersi a un elettricista. L'elettrodomestico funziona con corrente elettrica 220-240 Vca / 50 Hz. Oscillazioni anomale della tensione possono causare il mancato avvio dell'elettrodomestico, danni al controllo della temperatura o al compressore oppure rumori anomali durante il funzionamento. In tal caso, è opportuno montare un regolatore automatico. Non adoperare prese multiple o cavi di prolunga. AVVERTENZA: Non collocare prese multiple o alimentatori portatili nella parte posteriore dell'elettrodomestico. AVVERTENZA: quando l'elettrodomestico viene collocato nella sede prescelta, accertarsi che il cavo di alimentazione non sia incastrato o danneggiato. Non calpestare il cavo di alimentazione. Per l'alimentazione elettrica utilizzare una presa separata collegata a terra e facilmente accessibile. L'elettrodomestico deve essere collegato a terra.

Informazioni per la sicurezza AVVERTENZA! Solo per il Regno Unito: il cavo di alimentazione dell'elettrodomestico è dotato di una spina a 3 conduttori (collegata a terra) adatta a una presa standard a 3 conduttori (collegata a terra). Non tagliare né smontare mai il terzo conduttore (collegamento a terra). Dopo l'installazione dell'elettrodomestico, la spina deve essere accessibile. AVVERTENZA: non danneggiare il circuito di refrigerazione. Utilizzo quotidiano Questo elettrodomestico può essere utilizzato da bambini di almeno 8 anni, da persone con ridotte capacità fisiche, sensoriali o mentali e da persone inesperte solo sotto stretta sorveglianza o se hanno appreso le modalità di utilizzo sicuro dell'elettrodomestico e sono consapevoli dei relativi pericoli. Impedire ai bambini di giocare con l'elettrodomestico. I bambini di età da 3 a 8 anni possono riempire e svuotare gli elettrodomestici refrigeranti, ma non devono pulirli o installarli. Tenere lontano dall'elettrodomestico i bambini di età inferiore a 3 anni, a meno che non siano costantemente sorvegliati. La pulizia e la manutenzione non devono essere effettuate da bambini non sorvegliati. L'elettrodomestico deve essere posizionato in modo che la spina sia accessibile. In caso di perdite di gas illuminante o altri gas infiammabili in prossimità dell'elettrodomestico, chiudere la valvola del gas che fuoriesce, aprire porte e finestre e non staccare la spina del cavo di alimentazione del frigorifero/congelatore o di altri elettrodomestici. Si noti che l'elettrodomestico è impostato per il funzionamento nell'intervallo ambiente specifico compreso tra 10 e 43 °C. L'elettrodomestico potrebbe non funzionare correttamente se lasciato per un lungo periodo a una temperatura superiore o inferiore all'intervallo indicato. Non collocare elementi instabili (oggetti pesanti, contenitori pieni d'acqua) sopra il frigorifero/congelatore, per evitare lesioni personali dovute a cadute o scosse elettriche causate dal contatto con l'acqua. Non caricare eccessivamente gli scaffali dello sportello. Lo sportello potrebbe deformarsi, il portabottiglie potrebbe fuoriuscire o l'elettrodomestico potrebbe rovesciarsi. Aprire e chiudere lo sportello solo adoperando le maniglie. La distanza tra lo sportello e il vano è molto limitata. Non mettere le mani in queste zone per evitare che le dita rimangano intrappolate. Aprire o chiudere gli sportelli del frigorifero/congelatore solo quando non ci sono bambini nel raggio di movimento degli sportelli.

Informazioni per la sicurezza

AVVERTENZA! Per evitare la contaminazione degli alimenti, attenersi alle seguenti istruzioni: - Se lo sportello rimane aperto a lungo, la temperatura nei comparti dell'elettrodomestico aumenta notevolmente. - Pulire regolarmente le superfici che entrano a contatto con gli alimenti e i sistemi di scarico accessibili. - Conservare carne e pesce crudo nel frigorifero in contenitori idonei, in modo che non gocciolino o entrino a contatto con altri altrimenti. - Se il frigo deve rimanere vuoto per lunghi periodi, spegnerlo, sbrinarlo, pulirlo, asciugarlo e lasciare lo sportello aperto per evitare lo sviluppo di muffa all'interno. Non riporre nel congelatore bevande o birre imbottigliate, liquidi in bottiglie o lattine (né alcool ad alta gradazione) e specialmente bevande gasate, perché durante il congelamento potrebbero scoppiare. Non collocare sostanze esplosive (ad es. lattine di aerosol con propellente infiammabile) all'interno di questo elettrodomestico. Non conservare medicinali, batteri o sostanze chimiche nell'elettrodomestico. Questo apparecchio è un elettrodomestico. Si sconsiglia di conservare materiali che richiedono temperature rigide. Se la temperatura del congelatore è aumentata, controllare lo stato degli alimenti. Non impostare una temperatura inutilmente bassa nel vano frigorifero. Con impostazioni elevate possono crearsi temperature sotto zero. Attenzione: le bottiglie possono scoppiare Non toccare i prodotti congelati con le mani bagnate (indossare i guanti). In particolare, non mangiare i ghiaccioli subito dopo averli tolti dal vano congelatore. Esiste il rischio di congelamento nella bocca o di formazione di vesciche da gelo. PRONTO SOCCORSO: collocare immediatamente la zona congelata sotto l'acqua fredda corrente. Non strappare via la zona congelata! Non toccare la superficie interna del comparto congelatore durante il funzionamento, soprattutto con le mani bagnate, poiché le mani potrebbero congelarsi attaccandosi alla superficie. In caso di blackout o prima della pulizia, scollegare l'elettrodomestico. Attendere almeno 7 minuti prima di riavviare l'elettrodomestico, poiché un avvio frequente può danneggiare il compressore.

Informazioni per la sicurezza AVVERTENZA! AVVERTENZA: non adoperare apparecchiature elettriche all’interno dei comparti dell’elettrodomestico destinati alla conservazione degli alimenti, a meno che non siano del tipo consigliato dal produttore. Manutenzione / pulizia Accertarsi che i bambini siano sorvegliati se effettuano la pulizia e la manutenzione. Scollegare l'elettrodomestico dalla rete elettrica prima di effettuare operazioni di manutenzione ordinaria. Attendere almeno 5 minuti prima di riavviare l'elettrodomestico, poiché un avvio frequente può danneggiare il compressore. Quando si scollega l'elettrodomestico, mantenere la spina e non il cavo. Non pulire l'elettrodomestico con spazzole rigide, spazzole metalliche, detersivi in polvere, benzina, acetato di pentile, acetone e soluzioni organiche simili, soluzioni acide o alcaline. Per la pulizia adoperare un detergente speciale per frigoriferi/congelatori per evitare danni. Alla fine utilizzare acqua calda e una soluzione di bicarbonato di sodio (un cucchiaio di bicarbonato di sodio per litro d'acqua). Sciacquare abbondantemente con acqua e asciugare con un panno. Non adoperare detersivi in polvere o altri detergenti abrasivi. Non lavare le parti rimovibili in lavastoviglie. Non raschiare via ghiaccio e brina con oggetti appuntiti. Non adoperare spray, riscaldatori elettrici (ad es. asciugacapelli) o altre fonti di calore per evitare danni ai componenti in plastica. AVVERTENZA: non usare oggetti meccanici o utensili diversi da quelli consigliati dal produttore per accelerare lo sbrinamento. Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, da un tecnico dell'assistenza o da una persona con analoga qualifica per evitare rischi. Non cercare di riparare, smontare o modificare personalmente l'elettrodomestico. Per le riparazioni rivolgersi all'assistenza clienti. Se le lampadine sono danneggiate, devono essere sostituite dal produttore, da un tecnico dell'assistenza o da una persona con analoga qualifica per evitare rischi. Eliminare la polvere sul retro dell'unità almeno una volta all'anno per scongiurare il rischio di incendio e limitare i consumi energetici.

Informazioni per la sicurezza

AVVERTENZA! Non spruzzare o schizzare liquidi sull'elettrodomestico durante la pulizia. Per pulire questo elettrodomestico non utilizzare apparecchi a vapore. Non pulire i ripiani di vetro freddi o lo sportello di vetro con acqua calda. Un'improvvisa variazione della temperatura può causare la rottura del vetro. Se l'elettrodomestico deve rimanere inutilizzato per lungo tempo, lasciarlo aperto per evitare che all'interno si generino odori sgradevoli. Informazioni sul gas refrigerante AVVERTENZA! L'elettrodomestico contiene il refrigerante infiammabile ISOBUTANO (R600a). Accertarsi che il circuito del refrigerante non abbia subito danni durante il trasporto o l'installazione. Eventuali perdite di refrigerante possono causare lesioni oculari o incendi. In caso di danni, tenere lontane fonti di fiamme libere, ventilare perfettamente l'ambiente, non collegare o scollegare i cavi di alimentazione dell'elettrodomestico o di altri elettrodomestici. Informare l'assistenza clienti. In caso di contatto con gli occhi, sciacquare immediatamente con acqua corrente e rivolgersi immediatamente a un oculista. AVVERTENZA: l'impianto di refrigerazione è ad alta pressione. Non manometterlo. Poiché sono utilizzati refrigeranti infiammabili, l'installazione, la movimentazione e la manutenzione dell'elettrodomestico devono essere effettuate attenendosi scrupolosamente alle istruzioni; per lo smaltimento dell'elettrodomestico, rivolgersi a un professionista o all'assistenza post-vendita.

Uso previsto Informazioni per la sicurezza Questo elettrodomestico è destinato al raffreddamento e al congelamento di alimenti. È stato progettato esclusivamente per l'uso in applicazioni domestiche e simili, ad es. zone cucina del personale in negozi, uffici e altri ambienti di lavoro; in fattorie, da clienti in hotel, motel e altri ambienti di tipo residenziale, nonché in bed-and-breakfast e attività di ristorazione. Non è destinato ad usi commerciali o industriali. Non sono consentiti cambiamenti o modifiche all'elettrodomestico. Utilizzi errati possono causare pericoli e annullare la garanzia. Norme e direttive Questo prodotto soddisfa i requisiti di tutte le direttive CE applicabili con i corrispondenti standard armonizzati, che prevedono la marcatura CE. ATTENZIONE! Quando si chiude lo sportello, la striscia verticale dello sportello sinistro deve essere piegata verso l'interno (1). Se si cerca di chiudere lo sportello sinistro senza che la striscia verticale dello sportello sia piegata (2), occorre prima piegarla, altrimenti colpirà l'asta di fissaggio o lo sportello destro. In tal caso, la striscia dello sportello potrebbe danneggiarsi o potrebbero verificarsi perdite. Il telaio contiene una serpentina scaldante. La temperatura della superficie aumenta lievemente, ma ciò è normale e non influisce sul funzionamento dell'elettrodomestico.

Descrizione del prodotto

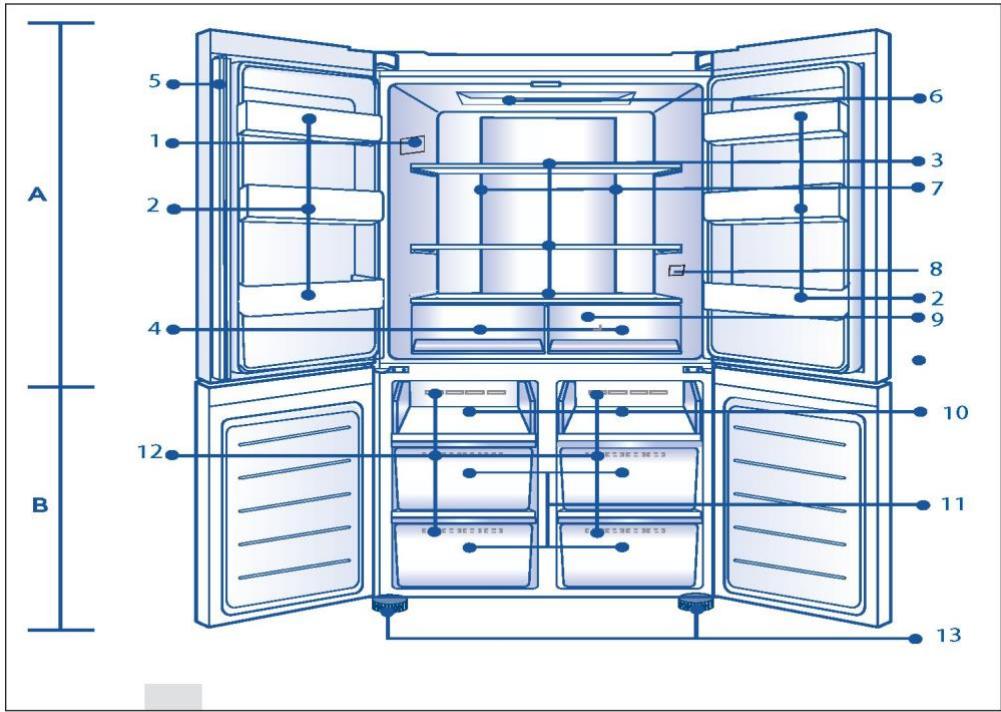

Descrizione del prodotto Avviso A causa di modifiche tecniche e della varietà dei modelli, alcune illustrazioni riportate nel presente manuale possono essere diverse dall'aspetto reale del modello acquistato. A: Scomparto frigorifero 1 Targhetta 2 Portabottiglie/Ripiano incassato nello sportello 3 Ripiani in vetro 4 Cassetto del frigo 5 Striscia dello sportello 6 Lampada da soffitto 7 Condotto dell'aria e sensore (dietro il pannello) 8 Indicatore di temperatura OK (opzionale) 9 Condotto dell'aria (dietro i cassetti)

B: Comparto congelatore 10 Vassoio di congelamento 11 Cassetti di conservazione del congelatore 12 Condotto dell'aria 13 Piedini regolabili Pannello di controllo

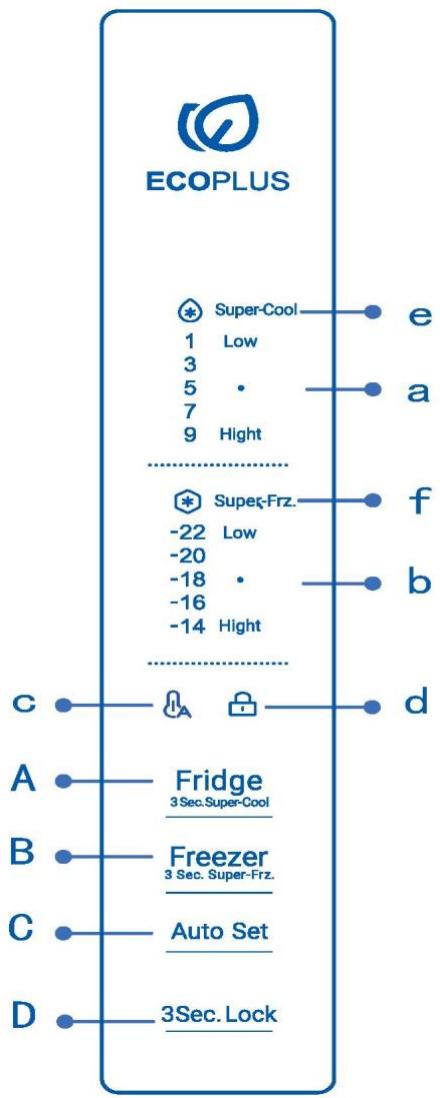

Pannello di controllo Pannello di controllo Tasti: A Selettore frigorifero B Selettore congelatore C Impostazione automatica attivata/ disattivata D Blocco/sblocco del pannello Spie: a Temperatura vano frigorifero b Temperatura vano congelatore c Modalità Auto Set d Blocco del pannello e Funzione Super Cool f Funzione Super Freeze Avviso A causa di modifiche tecniche e della varietà dei modelli, alcune illustrazioni riportate nel presente manuale possono essere diverse dall'aspetto reale del modello acquistato.

Pannello di controllo

Operazioni preliminari al primo utilizzo ► Rimuovere tutti i materiali di imballo, tenerli fuori dalla portata dei bambini e smaltirli nel rispetto dell'ambiente. ► Pulire l'interno e l'esterno dell'elettrodomestico con acqua e un detersivo delicato prima di inserire gli alimenti. ► Dopo l'installazione a livello e la pulizia dell'elettrodomestico, attendere almeno 2-5 ore prima di collegarlo all'alimentazione elettrica. Vedere la sezione INSTALLAZIONE. ► Prima di caricare gli alimenti, preraffreddare i vani con impostazioni elevate. La funzione Power-Freeze serve a raffreddare rapidamente i comparti. ► La temperatura del frigorifero e del congelatore viene impostata automaticamente a 5 °C e -18 °C rispettivamente. Queste impostazioni sono quelle consigliate. È possibile, tuttavia, cambiare manualmente queste temperature. Vedere REGOLAZIONE DELLA TEMPERATURA. Tasti a sensore I tasti del pannello di controllo sono di tipo a sensore che rispondono toccandoli lievemente con un dito. Accensione e spegnimento dell'elettrodomestico L'elettrodomestico entra in funzione non appena viene collegato all'alimentazione elettrica. Alla prima accensione del frigorifero si accende l'indicatore "a" e "b" (Visualizzazione della temperatura). La temperatura del frigorifero e del congelatore viene impostata automaticamente a 5 °C e -18 °C rispettivamente. È possibile che sia attivo il blocco del pannello. Avviso Quando l'elettrodomestico viene acceso dopo averlo staccato dall'alimentazione elettrica, il raggiungimento delle temperature corrette potrebbe richiedere fino a 12 ore. Svuotare l'elettrodomestico prima di spegnerlo. Per spegnere l'elettrodomestico, staccare il cavo di alimentazione dalla presa di corrente. Modalità standby Il display si spegne automaticamente 30 secondi dopo aver premuto un tasto. Il display si blocca automaticamente. Si accende automaticamente quando si tocca un tasto o si apre lo sportello. Blocco e sblocco del pannello ► Blocco automatico: quando lo sportello del frigorifero e lo sportello del congelatore sono chiusi e non viene eseguita alcuna operazione con i tasti entro 30 secondi, il display si spegne e si blocca automaticamente. ► Blocco manuale: quando lo schermo del display è sbloccato, premere il tasto "D" (selettore blocco pannello) e tenerlo premuto per 3 secondi, il segnalatore acustico suona una volta, l'indicatore "d" (blocco pannello) si accende e il display si blocca.

Utilizzo Aprire la porta o toccare qualsiasi pulsante Il display si illumina Indicatore spento Display sbloccato Regolazione della temperatura Le temperature interne dipendono dai seguenti fattori: ► Temperatura ambiente ► Frequenza di apertura dello sportello ► Quantità di alimenti conservati ► Installazione dell'elettrodomestico Regolazione della temperatura del frigorifero

1. Quando lo schermo del display èsbloccato, premereil tasto "A". Ilsegnale acustico

viene emesso una volta, l'indicatore"a" (indicatorefrigorifero) lampeggia, quindi si arriva allamodalità diimpostazionedella temperaturadel frigorifero.

2. Premere ogni volta il tasto "A" (selettore frigorifero), il cicalino suonerà una volta,

la temperatura impostata del frigo verrà ridotta di 2. La temperatura del frigorifero verrà visualizzata nellasequenza di "5°C 3°C 1°C 9°C 7°C 5°C" Avviso Dopo aver impostato la temperatura, se non viene eseguita alcuna operazione entro 5 secondi, il sistema viene determinato automaticamente e salva la temperatura impostata. Regolazione della temperatura del congelatore

1. Quando lo schermo del display èsbloccato, premereil tasto "B" (selettore

congelatore).Il segnaleacustico vieneemesso una volta, l'indicatore"b" (Temperaturavano congelatore)lampeggia, quindisi arriva alla modalità di impostazionedella temperaturadel congelatore.

2. Premere ogni volta il pulsante "B" (selettore congelatore), il cicalino suona una volta,

la temperatura impostata del congelatore verrà ridotta di 2. La temperatura del congelatore verrà visualizzata nellasequenza "-18°C-20°C-22°C-14°C -16°C-18°C" Avviso Dopo aver impostato la temperatura, se non viene eseguita alcuna operazione entro 5 secondi, il sistema viene determinato automaticamente e salva la temperatura impostata.

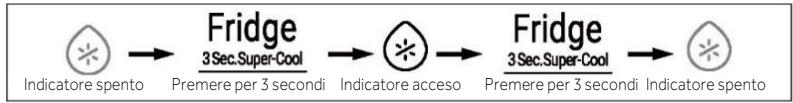

1. Quando lo schermo del display è sbloccato, premere il tasto "A" e tenerlo premuto

per 3 secondi, viene emesso un segnale acustico, l’indicatore "e" (funzione Super-Cool) si accende, quindi la funzione Super-Cool si attiva.

2. Quando l’indicatore "e" (funzione Super-Cool) si accende, premere il tasto "A" e tenerlo

premuto per 3 secondi; viene emesso un segnale acustico, l’indicatore "e" (funzione Super-Cool) si spegne, quindi la funzione Super-Cool si disattiva.

3. Dopo l'attivazione della funzione Super-Cool, il frigorifero disattiva automaticamente

la funzione quando raggiunge la condizione impostata. Per uscire manualmente dalla funzione, è possibile premere il pulsante "A" (selettore Super-Cool) e tenerlo premuto per 3 secondi per disattivare. Indicatore spento Premere per 3 secondi Indicatore acceso Premere per 3 secondi Indicatore spento Avviso Nello stato Super-Cool, la temperatura del frigorifero non può essere regolata. Se si preme uno dei pulsanti "A" per regolare la temperatura del frigorifero, l'indicatore "e" (funzione Super Cool) lampeggerà con un segnale acustico per indicare che questa operazione non può essere eseguita. Nello stato della funzione Super-Cool, la funzione Auto-set non può essere attivata contemporaneamente a causa delle diverse modalità di controllo. Quando si sceglie una funzione in conflitto con un'altra funzione, la funzione originale si disattiva automaticamente. Funzione Super-Freeze (Super-Frz)

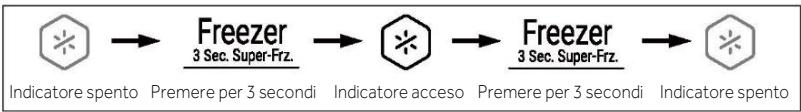

1. Quando lo schermo del display è sbloccato, premere il tasto "B" e tenerlo premuto per

3 secondi, viene emesso un segnale acustico, l’indicatore "f" (funzione Super-Freeze) si accende, quindi la funzione Super-Freeze si attiva.

2. Quando l’indicatore "f" (funzione Super-Freeze) si accende, premere il tasto "B"

e tenerlo premuto per 3 secondi, viene emesso un segnale acustico, l’indicatore "f" (funzione Super-Freeze) si spegne, quindi la funzione Super-Freeze viene disattivata. 3. Dopo l'attivazione della funzione Super-Freeze, il frigorifero disattiva automaticamente la funzione quando raggiunge la condizione impostata. Per uscire manualmente dalla funzione, è possibile premere il pulsante "B" e tenerlo premuto per 3 secondi per disattivare. Indicatore spento Premere per 3 secondi Indicatore acceso Premere per 3 secondi Indicatore spento Avviso Nello stato Super-Freeze, la temperatura del congelatore non può essere regolata. Se si preme uno dei pulsanti "B" (selettore congelatore) per regolare la temperatura del

congelatore, l'indicatore "f" (funzione Super Freeze) lampeggerà con un segnale acustico per indicare che questa operazione non può essere eseguita. La funzione Super-Freeze è progettata per mantenere il valore nutritivo del cibo congelato perché i tempi di congelamento sono brevissimi. Se si devono congelare grandi quantità di alimenti contemporaneamente, si raccomanda di impostare la funzione Super-Freeze con 24 ore di anticipo, per poter abbassare la temperatura del congelatore e inserire gli alimenti. In questo momento, la velocità di congelamento del congelatore è migliorata, il cibo può essere congelato rapidamente, il valore nutrizionale del cibo viene mantenuto in modo efficace e la conservazione diventa piuttosto pratica. Modalità Auto Set

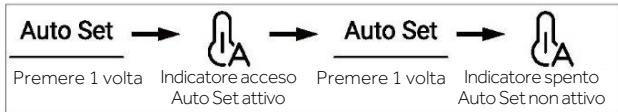

1. Quando lo schermo del display è sbloccato, premere il tasto "C" (selettore modalità

Auto Set), viene emesso un segnale acustico, l’indicatore "c" (modalità Auto Set) si accende, quindi la funzione Auto Set si attiva.

2. Quando l’indicatore "c" (modalità Auto Set) si accende, premere il tasto "C"

(selettore modalità Auto Set), viene emesso un segnale acustico, l’indicatore "c" (modalità Auto Set) si spegne, quindi la funzione Auto Set si disattiva. Premere 1 volta Indicatore acceso Auto Set attivo Premere 1 volta Indicatore spento Auto Set non attivo Avviso Nella modalità Auto Set, non è possibile regolare la temperatura del frigorifero o del congelatore. Se si preme il pulsante "A" o il pulsante "B" per regolare la temperatura del frigorifero o del congelatore, l'indicatore "a" (indicatore del frigorifero) o "b" (indicatore del congelatore) lampeggerà con un segnale acustico per indicare che questa operazione non può essere effettuata. Nella modalità Auto Set, a causa dei diversi metodi di controllo, se è impostata la funzione "Super-Cool" o "Super-Freeze", l'indicatore "c" (modalità Auto Set) si spegne, quindi la funzione Auto Set si disattiva automaticamente. Allarme sportello aperto Se lo sportello del frigorifero viene tenuto aperto troppo a lungo o lo sportello non è chiuso completamente, il frigorifero emette un segnale acustico a intervalli prestabiliti per ricordare all’utente di chiudere lo sportello in tempo. Memoria spegnimento Viene ricordato lo stato di funzionamento istantaneo dello spegnimento. Dopo la riaccensione, la funzione si baserà ancora sull'impostazione attiva prima dello spegnimento. Erogatore d'acqua

1. Con il distributore d'acqua è possibile prelevare acqua potabile fresca.

2. Il serbatoio dell'acqua deve essere pulito prima del primo utilizzo (vedere CURA

Riempimento del serbatoio dell'acqua AVVERTIMENTO! ▶ Utilizzare solo acqua potabile.

1. Assicurarsi che il serbatoio dell'acqua sia

correttamente inserito (vedi DOTAZIONE).

2. Ruotare e sollevare il coperchio rotondo

(A) e riempire il serbatoio dell'acqua con acqua potabile fresca.

3. Riempire d'acqua solo fino alla tacca

(2,5L); in quanto potrebbe traboccare quando la porta si apre e si chiude.

4. Chiudere il coperchio rotondo (A) finché

non scatta in posizione. Avviso ▶ Prima del riempimento, smaltire l'acqua residua e pulire il serbatoio dell'acqua. ▶ Quando non si ha bisogno di acqua per un lungo periodo, svuotare il serbatoio dell'acqua e inserire il serbatoio pulito. ▶ Il coperchio (C) sul serbatoio dell'acqua serve anche per risparmiare energia. Se non si desidera prelevare acqua dall'erogatore dell'acqua per un lungo periodo, installare comunque il coperchio grazie al migliore isolamento e al risparmio energetico. Prendo l'acqua dal distributore

1. Posizionare un bicchiere sotto l'uscita

2. Spingere delicatamente contro la leva

dell'erogatore dell'acqua. Assicurarsi che il bicchiere sia in linea con l'erogatore per evitare che l'acqua fuoriesca. *Solo per modello HCR3818EWMM, HCR3818EWPT e HCR7818DWPT.

Dotazioni Ripiani regolabili L'altezza dei ripiani può essere regolata in base alle esigenze.

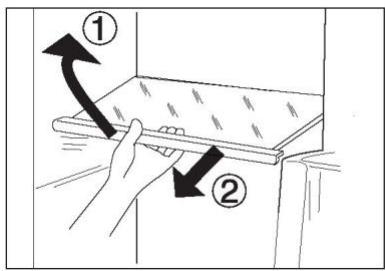

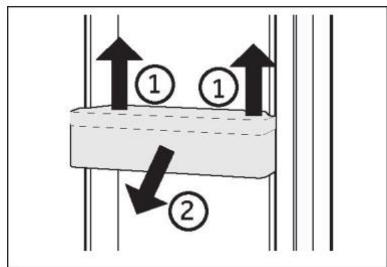

1. Per spostare un ripiano, rimuoverlo sollevandone

il bordo anteriore (1) ed estrarlo (2).

2. Per reinstallarlo, collocarlo sulle alette su entrambi

i lati e spingerlo dentro fino in fondo in modo che la parte posteriore del ripiano sia fissata all'interno delle feritoie laterali Portabottiglie/Cassetti incassati nello sportello rimovibili I cassetti incassati nello sportello possono essere rimossi per pulirli: tenere con le mani entrambi i lati del cassetto incassato, sollevarlo (1) ed estrarlo (2). Per inserire il cassetto incassato nello sportello, seguire la procedura inversa. OPZIONALE: Spia della temperatura OK La spia della temperatura OK può essere utilizzata per determinare temperature inferiori a +4°C. Se la spia non indica "OK", ridurre gradualmente la temperatura. Avviso: Quando l’elettrodomestico viene acceso, il raggiungimento delle temperature corrette potrebbe richiedere fino a 12 ore. Cassetto rimovibile Per rimuovere il cassetto, estrarlo al massimo (1), sollevarlo e toglierlo (2). Per inserire il cassetto, seguire la procedura inversa.

Conservazione di alimenti voluminosi Dotazioni Per conservare alimenti voluminosi, ad es. alimenti congelati: ► rimuovere il vassoio di congelamento superiore, o ► rimuovere sia i vassoi di congelamento superiori che il cassetto centrale del congelatore, quindi riporre gli alimenti direttamente sul vassoi inferiori. Serbatoio d'acqua

1. Serbatoio dell'acqua rimovibile

Il serbatoio dell'acqua può essere rimosso e reinstallato per la pulizia allo stesso modo dei ripiani della porta. 2.Inserire il serbatoio dell'acqua Collocare il serbatoio dell'acqua nella posizione in cui l'uscita dell'acqua (B) si inserisca nell'apertura della porta. Assicurarsi che il serbatoio dell'acqua sia bloccato. *Solo per modello HCR3818EWMM, HCR3818EWPT e HCR7818DWPT. Illuminazione La luce interna a LED si accende quando si apre lo sportello del frigorifero. Le prestazioni dell'illuminazione non dipendono da altre impostazioni degli elettrodomestici. Suggerimenti per il risparmio energetico Accertarsi che l'elettrodomestico sia adeguatamente ventilato (v. INSTALLAZIONE). Non installare l'elettrodomestico esposto alla luce diretta del sole o in prossimità di fonti di calore (ad es. stufe o radiatori). Evitare che la temperatura dell'elettrodomestico sia inutilmente bassa. Riducendo la temperatura impostata nell'elettrodomestico, il consumo energetico aumenta. Funzioni come POWER-FREEZE consumano più energia. Attendere che gli alimenti caldi si raffreddino prima di collocarli nell'elettrodomestico. Aprire lo sportello dell'elettrodomestico senza spalancarlo e per il più breve tempo possibile. Per evitare ostruzioni del flusso d'aria, non riempire eccessivamente l'elettrodomestico. Evitare l'ingresso di aria nelle confezioni di alimenti. Mantenere pulite le guarnizioni dello sportello in modo che si chiuda sempre perfettamente. Scongelare gli alimenti surgelati nel comparto frigorifero. Per ottimizzare il risparmio energetico, lasciare i cassetti, i contenitori per gli alimenti e i ripiani nelle posizioni di fabbrica e collocare gli alimenti il più possibile distanti tra loro senza ostruire l’uscita del condotto.

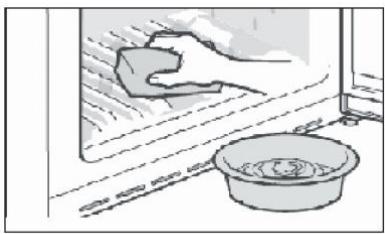

Cura e pulizia AVVERTENZA! Prima di effettuare la pulizia, staccare la spina di alimentazione dell'elettrodomestico. Pulizia Pulire l'elettrodomestico quando è vuoto o contiene pochi alimenti. Per una corretta manutenzione e per evitare cattivi odori degli alimenti conservati, pulire l'elettrodomestico ogni quattro settimane. AVVERTENZA! Non pulire l'elettrodomestico con spazzole rigide, spazzole metalliche, detersivi in polvere, benzina, acetato di pentile, acetone e soluzioni organiche simili, soluzioni acide o alcaline. Per la pulizia adoperare un detergente speciale per frigoriferi per evitare danni. Non spruzzare o schizzare liquidi sull'elettrodomestico durante la pulizia. Per pulire questo elettrodomestico non utilizzare apparecchi a vapore. Non pulire i ripiani di vetro freddi con acqua calda. Un'improvvisa variazione della temperatura può causare la rottura del vetro. Non toccare la superficie interna del comparto congelatore, soprattutto con le mani bagnate, poiché le mani potrebbero congelarsi attaccandosi alla superficie. Se la temperatura aumenta, controllare lo stato degli alimenti congelati. Tenere sempre pulita la guarnizione dello sportello. Pulire l'interno e l'alloggiamento dell'elettrodomestico con una spugna imbevuta di acqua calda e detergente neutro.

1. Strofinare l'interno e l'esterno del frigorifero

(compresi la guarnizione dello sportello, il cassetto incassato nello sportello, i ripiani di vetro, i comparti ecc.) con un panno morbido o una spugna imbevuta di acqua calda (è possibile aggiungere un detergente neutro).

2. In presenza di liquidi versati, rimuovere tutte le parti contaminate, sciacquarle sotto

l'acqua corrente, asciugarle e ricollocarle nel frigorifero.

3. In caso di versamenti di alimenti cremosi (ad es. panna o gelato sciolto), rimuovere

tutte le parti contaminate, lasciarle un po' di tempo in acqua calda a circa 40 °C, poi sciacquarle sotto l'acqua corrente, asciugarle e ricollocarle nel frigorifero.

4. Nel caso in cui rimangano intrappolati piccoli oggetti all'interno del frigorifero

(tra i ripiani o i cassetti), toglierli con una spazzolina morbida. Se non si riesce a raggiungere l'oggetto, rivolgersi all'assistenza Haier Sciacquare e asciugare con un panno morbido. Non lavare i componenti dell'elettrodomestico in lavastoviglie. Attendere almeno 5 minuti prima di riavviare l'elettrodomestico, poiché un avvio frequente può danneggiare il compressore. Sbrinamento Lo sbrinamento dei vani frigorifero e congelatore avviene automaticamente e non richiede operazioni manuali.

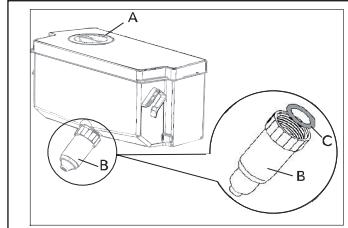

Pulizia del serbatoio dell'acqua

1. Togliere il serbatoio dell'acqua dall'apparecchio.

2. Rimuovere il coperchio (A).

3. Svitare il beccuccio erogatore (B).

4. Pulire il serbatoio e il beccuccio dell'erogatore con

acqua calda e detersivo liquido per piatti. Assicurarsi che tutto il sapone sia stato risciacquato.

5. Montare il beccuccio erogatore (B), e fare

attenzione che sia ben avvitato al serbatoio dell'acqua e al bianco L'O-ring (C) è in posizione. *Solo per modello HCR3818EWMM, HCR3818EWPT e HCR7818DWPT. Avviso ▶ Se il serbatoio dell'acqua non è inserito correttamente, l'acqua può gocciolare dal raccordo. ▶ Non esercitare una forza eccessiva durante la rimozione o l'installazione del serbatoio dell'acqua, per evitare di danneggiarlo. Sostituzione delle lampade a LED AVVERTENZA! La lampada a LED deve essere sostituita solo dal produttore o da un tecnico dell'assistenza autorizzato. La lampada utilizza una sorgente luminosa a LED che riduce i consumi energetici e garantisce una lunga durata. In caso di anomalie, rivolgersi all'assistenza clienti.

V. ASSISTENZA CLIENTI.

La sorgente luminosa (solo LED) può essere sostituita esclusivamente da un elettricista professionista. Questo prodotto contiene una fonte luminosa con efficienza energetica di classe F. Classe di efficienza Tensione Comparto Modello energetica Lampada sopra il frigorifero 12V

Lampada sul retro del frigorifero 12V

Inutilizzo per lunghi periodi Se l'elettrodomestico non viene utilizzato per un lungo periodo di tempo:

Estrarre gli alimenti. Scollegare il cavo di alimentazione. Pulire l'elettrodomestico come descritto in precedenza. Lasciare aperti gli sportelli per evitare la produzione di cattivi odori all'interno. Avviso Spegnere l'elettrodomestico solo se è strettamente necessario. Spostamento dell'elettrodomestico

1. Togliere tutti gli alimenti e staccare la spina dell'elettrodomestico.

2. Fissare con nastro adesivo i ripiani e gli altri componenti mobili presenti nel frigorifero

3. Non inclinare il frigorifero oltre 45°, altrimenti il sistema di refrigerazione potrebbe

danneggiarsi. AVVERTENZA! ► Non sollevare l'elettrodomestico tenendolo per le maniglie dello sportello. ► Non collocare mai l'elettrodomestico orizzontalmente a terra.

Soluzione dei problemi

Soluzione dei problemi Molti problemi possono essere risolti personalmente senza particolari competenze. In caso di problemi, consultare tutte le soluzioni possibili indicate e attenersi alle seguenti istruzioni prima di contattare l'assistenza post-vendita. V. ASSISTENZA CLIENTI. AVVERTENZA! ► Prima di effettuare la manutenzione dell'elettrodomestico, spegnerlo e staccare la spina dalla presa di corrente. ► La manutenzione delle apparecchiature elettriche deve essere effettuata solo da elettricisti qualificati, dal momento che eventuali riparazioni improprie possono causare danni notevoli. ► Se il cavo di alimentazione è danneggiato, deve essere sostituito unicamente dal produttore, da un tecnico dell'assistenza o da una persona con analoga qualifica per evitare rischi. Problema Causa possibile Il compressore non funziona.

L'elettrodomestico si aziona frequentemente o per un periodo di tempo troppo lungo.

L'interno del frigorifero è sporco e/o si sentono cattivi odori.

L'elettrodomestico emette suoni anomali.

Soluzione possibile La spina non è collegata alla presa di corrente. L'elettrodomestico sta effettuando il ciclo di sbrinamento La temperatura interna o esterna è troppo elevata. L'elettrodomestico è rimasto spento per un certo periodo di tempo. Uno sportello dell'elettrodomestico non è chiuso ermeticamente. Lo sportello è stato aperto troppo spesso o troppo a lungo. L'impostazione della temperatura del comparto congelatore è troppo bassa.

La guarnizione dello sportello è sporca, usurata, danneggiata o inadeguata. Non è garantita la circolazione dell'aria necessaria. L'interno del frigorifero deve essere pulito. In frigorifero vengono conservati alimenti che producono un odore intenso. L'elettrodomestico non è a livello.

Collegare la spina alla presa di corrente. Ciò è normale per lo sbrinamento automatico In questo caso è normale che l'elettrodomestico rimanga in funzione più a lungo. Il raffreddamento completo dell'elettrodomestico normalmente richiede 8-12 ore. Chiudere lo sportello o il cassetto e accertarsi che l'elettrodomestico sia a livello e che gli alimenti o i contenitori non urtino lo sportello. Non aprire lo sportello o il cassetto troppo spesso. Scegliere un'impostazione della temperatura più alta fino a quando la temperatura del frigorifero è soddisfacente. Per stabilizzare la temperatura del frigorifero occorrono 24 ore. Pulire la guarnizione dello sportello o del cassetto o farla sostituire dall'assistenza clienti. Garantire un'adeguata ventilazione. Pulire la parte interna del frigorifero. Avvolgere completamente gli alimenti. Regolare i piedini per collocare l'elettrodomestico a livello. Soluzione dei problemi

Problema La temperatura nell'elettrodomestico non è sufficientemente bassa. Causa possibile L'elettrodomestico urta qualche oggetto vicino. La temperatura impostata è troppo alta. Sono stati collocati alimenti troppo caldi.

La temperatura nell'elettrodomestic o è troppo bassa. Formazione di umidità all'interno del comparto frigorifero.

Accumulo di umidità sul frigorifero sulla superficie esterna o tra gli sportelli e il cassetto. Presenza di molto ghiaccio e brina nel comparto congelatore.

Soluzione possibile Rimuovere gli oggetti attorno all'elettrodomestico. Reimpostare la temperatura.

Sono stati collocati troppi alimenti contemporaneamente. Gli alimenti sono troppo vicini tra loro.

Uno sportello o un cassetto dell'elettrodomestico non è chiuso bene. Lo sportello o il cassetto è stato aperto troppo spesso o troppo a lungo. La temperatura impostata è troppo bassa. La funzione Super-Frz/Super-Cool è attiva o rimane attiva troppo a lungo. Il clima è troppo caldo e troppo umido. Uno sportello o un cassetto dell'elettrodomestico non è chiuso bene. Lo sportello o il cassetto è stato aperto troppo spesso o troppo a lungo. Contenitori per alimenti o liquidi rimasti aperti.

Il clima è troppo caldo e troppo umido.

Lo sportello non è chiuso ermeticamente. L'aria fredda all'interno dell'elettrodomestico e l'aria calda all'esterno formano condensa. Gli alimenti non sono stati confezionati adeguatamente. Uno sportello o un cassetto dell'elettrodomestico non è chiuso bene. Lo sportello o il cassetto è stato aperto troppo spesso o troppo a lungo. Le guarnizioni dello sportello o del cassetto sono sporche, usurate, danneggiate o inadeguate.

Gli alimenti devono essere sempre raffreddati prima di conservarli. Non conservare troppi alimenti. Lasciare spazio tra i vari alimenti per consentire il passaggio del flusso d'aria. Chiudere lo sportello o il cassetto.

Non aprire lo sportello o il cassetto troppo spesso.

Disattivare la funzione Super-Frz/Super-Cool Aumentare la temperatura.

Chiudere lo sportello o il cassetto.

Non aprire lo sportello o il cassetto troppo spesso.

Lasciare raffreddare gli alimenti caldi a temperatura ambiente e coprire cibi e liquidi. Ciò è normale in un clima umido; la situazione cambia quando l'umidità diminuisce. Accertarsi che lo sportello o il cassetto sia chiuso bene.

Confezionare sempre gli alimenti. Chiudere lo sportello o il cassetto.

Non aprire lo sportello o il cassetto troppo spesso.

Pulire la guarnizione dello sportello o del cassetto oppure sostituirla.

Soluzione dei problemi Problema Causa possibile Qualcosa all'interno impedisce la chiusura corretta dello sportello o del cassetto. I lati del vano e la striscia dello sportello si riscaldano. L'elettrodomestico emette suoni anomali. Si sente un lieve rumore, simile a quello dell'acqua che scorre. Viene emesso un allarme acustico. Viene emesso un lieve sibilo. L'illuminazione interna o il sistema di raffreddamento non funziona.

Soluzione possibile Risistemare i ripiani, i cassetti incassati nello sportello o i contenitori interni per consentire la chiusura dello sportello o del cassetto. È normale. L'elettrodomestico non è a livello.

L'elettrodomestico urta qualche oggetto vicino.

Regolare i piedini per collocare l'elettrodomestico a livello. Rimuovere gli oggetti attorno all'elettrodomestico. È normale. Lo sportello del comparto frigorifero è aperto. È in funzione il sistema anticondensa La spina non è collegata alla presa di corrente. Problema della fonte di alimentazione.

Chiudere lo sportello.

La lampada a LED è fuori uso.

Ciò evita la formazione di condensa ed è normale Collegare la spina alla presa di corrente. Controllare l'alimentazione elettrica. Chiamare l'azienda elettrica locale! Chiamare l'assistenza per la sostituzione.

Per contattare l'assistenza tecnica, visitare il nostro sito web: https://corporate.haiereurope.com/en/ Nella sezione "website" scegliere la marca del prodotto e il paese. Si aprirà il sito Web specifico contenente il numero di telefono e il modulo per contattare l'assistenza tecnica. Interruzione della corrente In caso di interruzione della corrente, gli alimenti dovrebbero rimanere freddi in maniera sicura per circa 5 ore. Durante un'interruzione prolungata della corrente, soprattutto in estate, attenersi ai suggerimenti seguenti: ► Limitare al massimo l'apertura dello sportello o del cassetto. ► In caso di interruzione della corrente, non collocare altri alimenti nell'elettrodomestico. ► Se viene fornito un preavviso di interruzione della corrente di durata superiore a 5 ore, produrre un po' di ghiaccio e collocarlo nella parte superiore del comparto frigorifero. ► Dopo l'interruzione della corrente, è indispensabile controllare immediatamente gli alimenti. ► Siccome la temperatura nel frigorifero aumenta durante un'interruzione della corrente o in caso di altri guasti, il periodo di conservazione e la commestibilità degli alimenti si riducono. Per evitare rischi per la salute, gli alimenti che si scongelano devono essere immediatamente consumati oppure cotti e ricongelati (se possibile). Funzione di memoria durante un'interruzione di corrente Al ripristino della corrente, l'elettrodomestico riprende il funzionamento in base alle impostazioni precedenti.

Installazione Disimballo AVVERTENZA! L'elettrodomestico è pesante. Per spostarlo occorrono almeno due persone. Tenere fuori dalla portata dei bambini tutti i materiali di imballaggio e smaltirli nel rispetto dell'ambiente. Estrarre l'elettrodomestico dall'imballo. Togliere tutti i materiali di imballo. Condizioni ambientali La temperatura ambiente deve essere sempre compresa tra 10 e 43 °C, poiché può influire sulla temperatura interna dell'elettrodomestico e sui consumi energetici. Non installare l'elettrodomestico vicino ad altri elettrodomestici che emettono calore (forni, frigoriferi) senza isolamento. Spazio necessario Spazio minimo quando lo sportello è aperto: L1=1325 mm P1=570 mm P2=1004 mm P3=956 mm Sezione di ventilazione 10 cm Per ottenere una ventilazione sufficiente dell'elettrodomestico per motivi di sicurezza, attenersi alle indicazioni sulle sezioni di ventilazione. 10 cm 10 cm Allineamento dell'elettrodomestico Installare l'elettrodomestico su una superficie solida e piana.

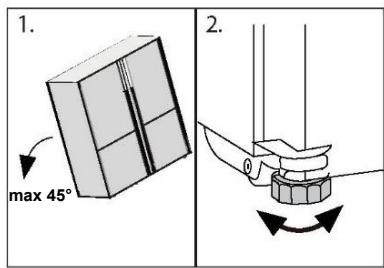

1. Inclinare leggermente il frigorifero all'indietro.

2. Regolare i piedini sul livello desiderato.

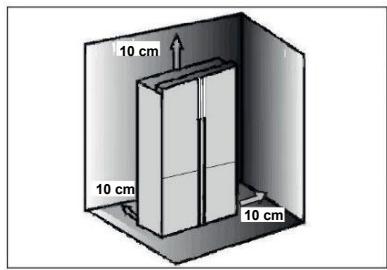

Accertarsi che la distanza dalla parete lato cerniera sia almeno 10 cm affinché lo sportello possa aprirsi correttamente. max 45° Avviso: Per gli elettrodomestici a libera installazione: questo elettrodomestico non è progettato per l'installazione a incasso

3. La stabilità può essere verificata spingendo

diagonalmente l'elettrodomestico a destra e a sinistra. Il lieve ondeggiamento deve essere identico in entrambe le direzioni. In caso contrario, il telaio potrebbe deformarsi e le guarnizioni dello sportello potrebbero perdere. Una lieve inclinazione posteriore facilita la chiusura degli sportelli. Regolazione precisa degli sportelli Se gli sportelli sono a livello, attenersi alla procedura seguente: Utilizzo del piedino regolabile Ruotare il piedino regolabile nella direzione indicata dalla freccia per sollevarlo o abbassarlo. Contattare l'assistenza post-vendita se necessario. Avviso: Nell'uso futuro del frigorifero, il fenomeno degli sportelli non a livello può verificarsi a causa del peso degli alimenti conservati. Per risolvere il problema, utilizzare i metodi descritti sopra.

Tempo di attesa L'olio di lubrificazione esente da manutenzione si trova nella capsula del compressore. Questo olio può percorrere il sistema di tubazioni chiuse durante il trasporto. Prima di collegare l'elettrodomestico all'alimentazione elettrica, attendere almeno 2 ore in modo che l'olio torni nella capsula.

Collegamento elettrico Prima di ogni collegamento, effettuare i seguenti controlli: ► La fonte di alimentazione, la presa e i fusibili sono conformi ai dati indicati nella targhetta. ► La presa di corrente è collegata a terra e non sono utilizzate prese multiple o prolunghe. ► La spina e la presa di corrente sono compatibili. Collegare la spina a una presa domestica installata correttamente. AVVERTENZA! Per evitare rischi, un cavo di alimentazione danneggiato deve essere sostituito dall'assistenza clienti (v. scheda di garanzia).

Dati tecnici Descrizioni:

• Sì (1) In base ai risultati del test di conformità agli standard per 24 ore. Il consumo effettivo dipende dall'uso e dalla posizione dell'elettrodomestico. (2) Classe climatica SN: questo elettrodomestico è destinato all'uso con temperature ambiente comprese tra +10 °C e +32 °C Classe climatica N: questo elettrodomestico è destinato all'uso con temperature ambiente comprese tra +16 °C e +32 °C Classe climatica ST: questo elettrodomestico è destinato all'uso con temperature ambiente comprese tra +16 °C e +38 °C Classe climatica T: questo elettrodomestico è destinato all'uso con temperature ambiente comprese tra +16 °C e +43 °C Dati tecnici supplementari Tensione / Frequenza Corrente di ingresso (A) Fusibile principale (A) Refrigerante Dimensioni (A/L/P in mm) 220-240 V~ / 50 Hz 1,5 R600a 1815 / 833 / 650

Assistenza c lienti Si consiglia di rivolgersi all'Assistenza Clienti Haier e di utilizzare ricambi originali. In caso di problemi con l'elettrodomestico, consultare prima la sezione SOLUZIONE DEI PROBLEMI. Se non si riesce a trovare una soluzione, contattare

il rivenditore locale o lo European Call Service-Center (vedere i numeri di telefono elencati di seguito) o l'area Service & Support su www.haier.com dove è possibile chiedere assistenza e trovare risposte a domande frequenti. Per contattare l'assistenza, procurarsi i dati seguenti. Le informazioni si trovano sulla targhetta. Modello N. di serie Controllare anche la scheda di garanzia fornita con il prodotto. European Call Service-Center Paese* Haier Italy (IT) Numero di telefono Costi

14 cent/min su linea fissa max 42 cent/min su linea mobile 14,53 cent/min su linea fissa max 20 cent/min su altre linee

• Per altri paesi. fare riferimento al sito www.haier.com Haier Europe Trading S.r.l Filiale Regno Unito Westgate House, Westgate, Ealing London, W5 1YY *Durata della garanzia dell'elettrodomestico: Garanzia minima: 2 anni per i paesi UE, 3 anni per la Turchia, 1 anno per il Regno Unito, 1 anno per la Russia, 3 anni per la Svezia, 2 anni per la Serbia, 5 anni per la Norvegia, 1 anno per il Marocco, 6 mesi per l'Algeria; per la Tunisia non è obbligatoria alcuna garanzia legale. *Periodo di disponibilità dei pezzi di ricambio per la riparazione dell'elettrodomestico: Termostati, sensori di temperatura, circuiti stampati e lampade rimangono disponibili per almeno sette anni dopo l'immissione sul mercato dell'ultima unità del modello. Maniglie e cerniere degli sportelli, vassoi e cestelli rimangono disponibili per almeno di sette anni e le guarnizioni degli sportelli per almeno dieci anni dopo l'immissione sul mercato dell'ultima unità del modello. *Per ulteriori informazioni sul prodotto, consultare https://eprel.ec.europe.eu/ o effettuare una scansione del codice QR apposto sull'etichetta fornita con l'elettrodomestico.
