MANUALE UTENTE TRUSENSZ-3000 EDELEITZ

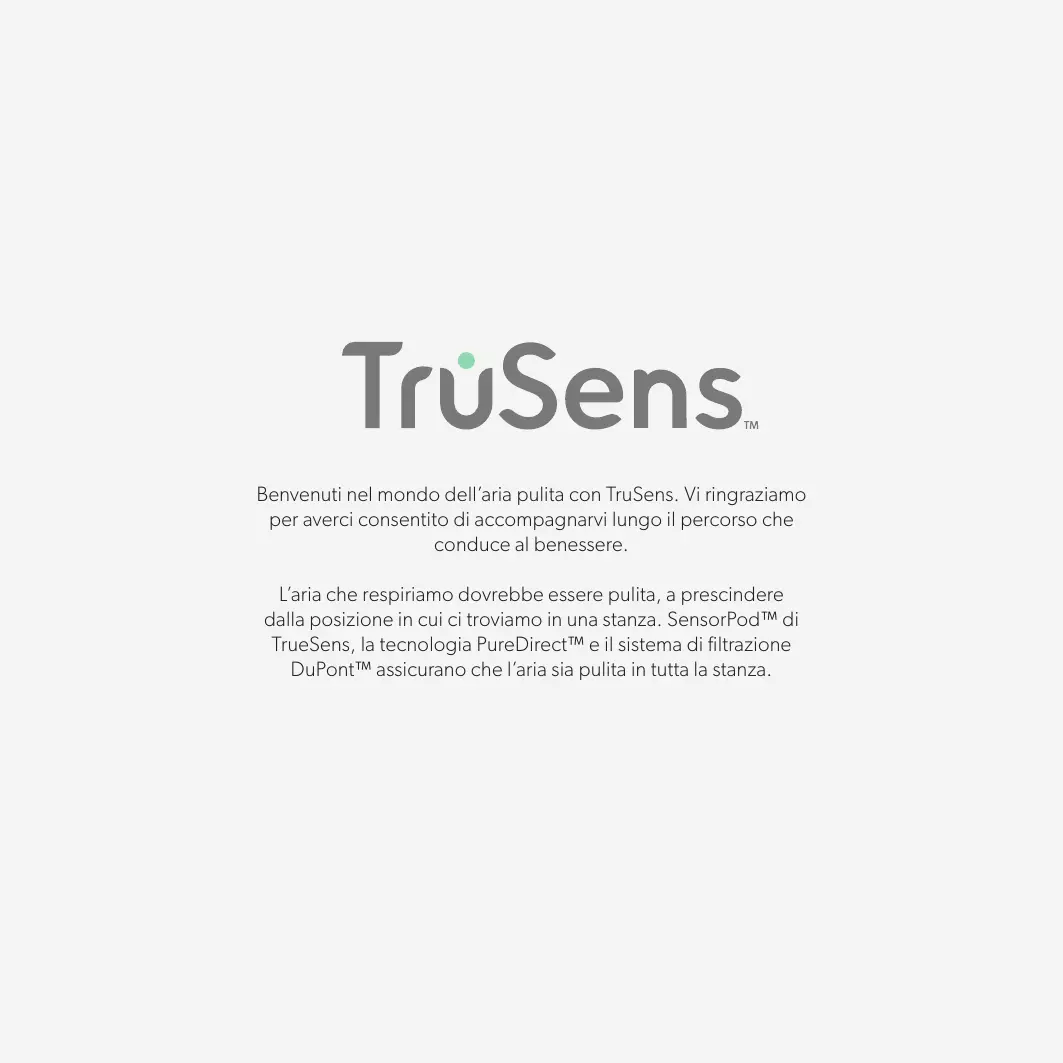

Benvenuti nel mondo dell'aria pulita con TruSens. Vi ringraziamo per averci consentito di accompagnarvi lungo il percorso che conducce al benessere.

L'aria che respiririamo dovrebbe essere pulita, a prescindere alla posizione in cui ci troviamo in una stanza. SensorPod™ di TrueSens, la Tecnologia PureDirect™ e il sistema di filtrazione DuPont™ assicurano che l'aria sia pulita in tutte la stanza.

INFORMAZIONI SULLA SICUREZZA

LEGGERE E CONSERVARE QUESTE ISTRUZIONI

Scollegare la spina o l'apparecchio alla fonte di alimentazione elettrica prima di sostituire i filtri, l'emettitore UV-C oppure quando non si usa il purificatore d'aria.

ATTENZIONE: Per ridurre il rischio di incendio o folgorazione, non utilizzato quello purificatore d'aria con un regolatore di velocità a stato solido.

Non utilizzato il purificatore d'aria se la spina o il cavo di alimentazione risultano danneggiati oppure la presa elettrica si è allentata. Eventuali cavi di alimentazione danneggiati vanno sostituiti dal produttore, un suo rappresentante autorizzato a eseguire interventi di assistenza tecnica o altre persona adeguatamente qualificata al fine di evitare pericoli. Non far passare il cavo sotto la moquette, tappeti, passatoie o arredi simili. Non far passare il cavo sotto mobili o elettrodomestici. Sistemare il cavo lontano dalle aree di passaggio e in luoghi in cui non può costituire un pericolo di inciampo.

ATTENZIONE Non fissare mai direttamente la luce proveniente dall'emettitore UV-C in quanto può provocare danniaglioche e alla pelle.L'uso impropriodel purificatore d'ariaoppureeventualiarrecati all'alloggiamento possono causare la fuoriuscita di pericolose radiazioni UV-C.Le radiazioni UV-C,anche in dosiminime,possono causare danniagliocchieta.lescollegare sempre I'unitàdallafonte di alimentazione elettrica prima di cancellare la lampadina UV o effettuare interventi di manutenzione. Sostituirel'emettitore UV-C con l'articolo 2415108 (per Z-2000) o 2415111 (per Z-3000) prodotto da ACCO Brands.

• Rimuovere tutto il materiale d'imballaggio, compreso il sacchetto che copre il filtrlo, prima dell'uso.
• Non utilizzato gli apparecchi che risultano chiaramente danneggiati.
• Questo appearecchio va collegato solo a una presa elettrica corrispondente al tipo di spina fornita e alle specifiche elettriche riportate sulla targhetto dei dati.
• Collocare il purificatore d'aria nelle vicinanze di una presa elettrica e non utilizzato prolonghe.
• Questo purificatore d'aria può essere utilizzato da bambini di età superioreagli 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali o con mancanza di esperienza e conoscenza, a condizione che siano sotto sorveglianza o abbiano ricevuto istruzioni riguardanti l'uso dell'apparecchio in maniera sicura e ne comprendano i relativi pericoli.
• Ai bambini non è consentito giocare con il purificatore d'aria, pulirlo o cercare di provederne alla manutenzione.
• Sostituire l'emettitore di UV-C con il modello specificato nel presente manuale.
• Si prega di non tentare di effettuare整个人mente interventi di manutenzione o riparazione.
• Utilizzare il purificatore d'aria e SensorPod™ solo con il cavo di alimentazione fornito.
• Pulire quello appearecchio solo con un panno umido. Non utilizzato solventi o candeggina.
• Prima dell'utilizzo, controllare sempre che l'apparecchio siaippo su una superficie stabile e piana.
• Non bloccare od ostruire le fessure di aspirazione o uscita dell'aria.
• Non insere le dita o altri oggetti nelle fissure di aspirazione o uscita dell'aria.
• Anche quando il purificatore d'aria si trova in modalità standby, il sensore SensorPod™ continua a trasmettere un segnale/dati.

Frequenza operativa

Wireless: 2462 MHz

Potenza di trasmissione max.

ACCO UK Ltd dichiara con la presente che i modelli di purificatori d'aria Leitz TruSens Z-2000/Z-3000 (apparecchiature radio) sono conformi alla direttiva 2014/53/UE.

Il testo integrale della dichiarazione di conformità UE è disponibile all'indirizzo web riportato di seguito: https://declarations.accobranda.com/

Al termine della loro vita utile, i prodotti acquisati verranno considerati rifiuti di apparecchiature elettriche ed elettroniche (RAEE) ed è pertanto importante prendere atto di quello di seguito riportato. I RAEE non devono essere smaltiti come rifiuti urbaniisti ma vanno raccolti separatamente in modo tale da essere smontati per consentire il riciclaggio, riutilizzo e recupero (come carburante ai fini del recupero di energia nella produzione di energia elettrica) dei relativi componenti e materiali.

Punti pubblici di raccolta sono stati predispositi dalle amministrazioni comunali per la raccolta gratuite dei RAEE.

I RAEE vanno smaltiti presso il centro di raccolta più vicino all'abitazione o all'ufficio dell'utente.

Qualora si incontrino dificoltà nel trovare un centro di raccoltaabilitato al ricevimento dei RAEE, il rivenditore al dettaglio presso cui si è acquistato il prodotto dovrebbe accettare tali rifiuti.

Nel caso in cui l'utente non si si è più in contatto con il proprio rivenditore, è possibile rivolgersi ad ACCO per ottenere informazioni a riguardo.

Il riciclaggio dei RAEE è molto a proteggere l'ambiente e la salute umana, salvaguardare le materie prime, migliorare lo sviluppo sostinibile e garantire un migliorare approvigionamento di materie prime nel territorio dell'Unione europea. Tali obietti potranno essere conseguiti recuperando materie prime secondarie di valore e riducendo il volume dei rifiuti da smaltire. I consumatori possono contribuire al raggiungimento di questi obietti provedendo a smaltire i propri RAEE presso gli apposti centri di raccolta.

Sui prodotti acquistati è riportato il symbolo RAEE (cassonetto barrato). Tale symbolo indica che i RAEE non vanno smaltiti come rifiuti urbani misti.

I depuratori d'aria Leitz TruSens sono inoltre dotati di un emettitore UV-C. In caso di sostuzione di questo articolo (durante il ciclo di vita del prodotto), questi devonoanche essere restituiti e smaltiti presso il centro di raccolta RAEE locale.

Ulteriori informazioni e guide / video di installmente per l'emettitore UV-C sono disponibili sul sito www.leitz.com

PRINCIPALI CARATTERISTICHE

SensorPodTM

ensore remoto della qualità dell'aria per assicurare aria pulita laddove necessario.

Tecnologia PureDirectTM

Test condotti da lavoratori indipendenti confermano che due flussi d'aria sono meglio di uno e muovono l'aria in maniera efficace e piacevole nella stanza.

Informazioni e regolazione

L'anello illuminato con codice a colori fornisce informazioni aggintiveindicando lo stato di qualità dell'aria in tempo reale.

Purificazione a 360^

Il filtrlo HEPA di DuPont™ cattura gli inquinanti atmosalferici e i gas/gli odori dei composti organici volatili (VOC) provenienti da tutte le direzioni. La luce UV uccide i germi e i batteri intrappolati nel filtrlo.

Attenta esecuzione

Straordinaria funzionalità avvolta in un design contemporaneo adatto per qualsiasi ambiente.

SINTESI DEL PRODOTTO

Purificatore d'aria

Maniglia per un facile trasporto

Indicazione della qualità dell'aria

Pannello di controllo con pulsanti a sfioramento

Aspirazione dell'aria a 360^

Coperchio delhetto e manopola (parte sottostante)

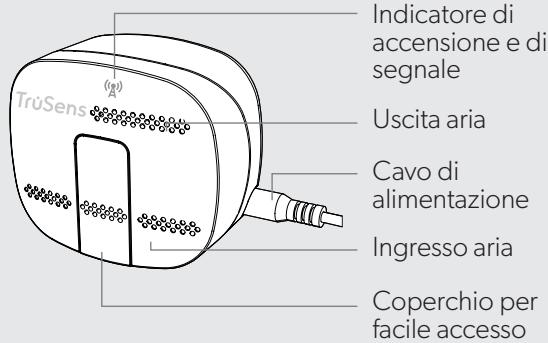

SensorPod™

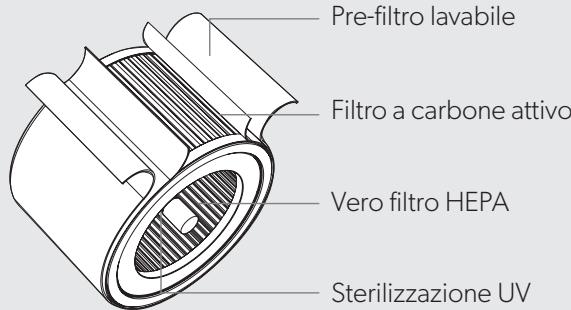

Filtro e sterilizzazione UV

INSTALLAZIONE

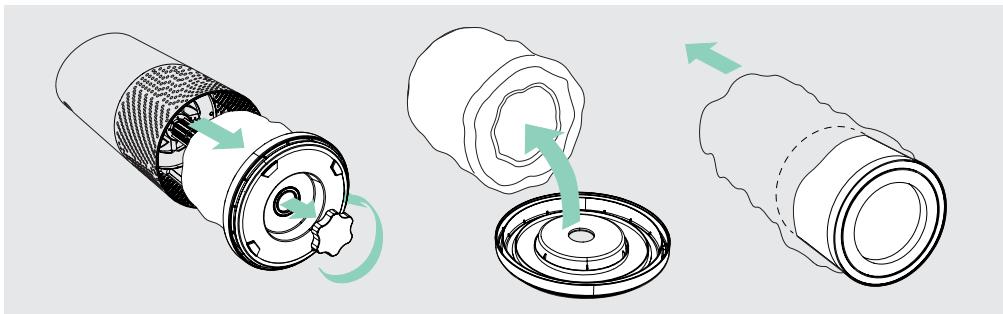

1. Rimuovere il sacchetto di plastica dal filtro

Svitare la base dell'unità e rimuovere il sacchetto di plastica dal Filtering.

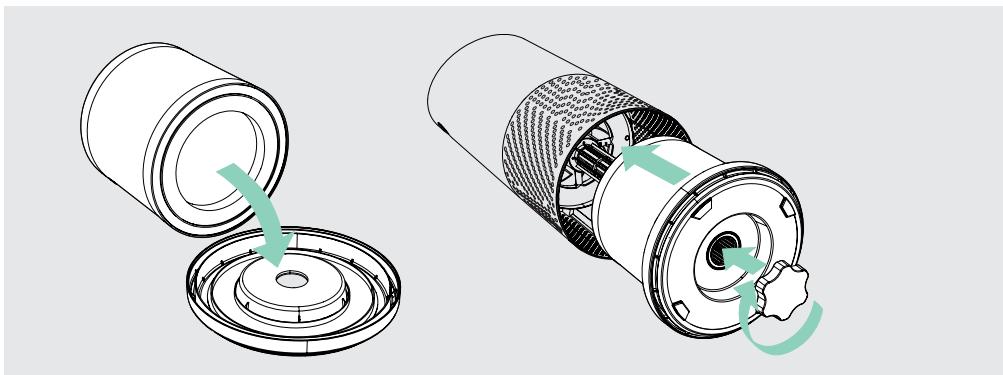

2. Riattaccare il filtro

Fissare ilhetto alla base dell'unità e rimetterlo all'interno del purificatore d'aria.

3. Preparazione

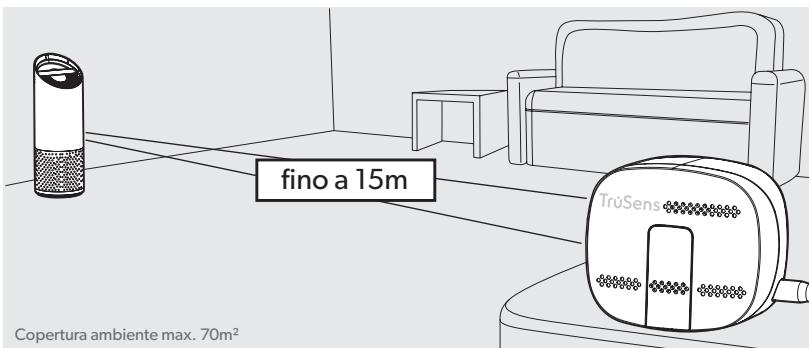

Collegare il sensore SensorPod™ alla presa di corrente.

Collocare il sensore SensorPod™ su un cavolo o piano di lavoro al lato opposto della stanza in linea di vista con il purificatore.

Collegare la spina del purificatore d'aria alla while presa di corrente e accendere.

Collocare l'apparecchio su una superficie piana, priva di eventuali ostruzioni.

• dove l'aria possa entrare liberamente nel purificatore da tutte le parti
• evitando elementi di arredo come tende e biancheria da fatto nonché fonti di calore o umidità.

La potenza del segnale può variarare a seconda della posizione. Nelle rare occasioni in cui non dovesse funzionare, vedere a pag. 86.

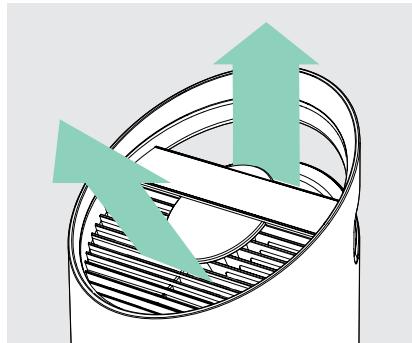

4. Iniziare a vivere in un ambiente con aria pulita!

Il purificatore d'aria regolera automaticamente la velocità della ventola in base al valore della qualità dell'aria rilevato dal sensore SensorPod™ e la Tecnologia PureDirect™ forrirà aria purificata in tutte la stanza!

PANNELLO DI CONTROLLO

Pulsante di accensione

Impostazioni velocità della ventola

Selezionare la velocità della ventola o la modalità AUTOMATICA.

In modalità AUTOMATICA, il purificatore d'aria regola automaticamente la velocità della ventola in base al valore della qualità dell'aria rilevato dal sensore SensorPod™.

(La modalità AUTOMATICA è disponibile solo quando il purificatore d'aria è accopiato al sensore SensorPod™ e riceve un segnale).

Modalità notturna

L'illuminazione del display si spegne, per l'uso durante il sonno, alla interferire con l'efficiente funzionamento del purificatore d'aria.

Basta premere di nuovo il pulsante per far riapparire tutte le funzioni del display.

Modalità timer

Il purificatore d'aria si spegnerà automaticamente dopo 2, 4, 8 o 12 ore.

Per annullare quello conto alla rovescia, premere simplicamente il pulsante fino a quando non è più visualizzata alcuna impostazione del timer.

Modalità UV

La lampadina UV della camera del filtro del purificatore d'aria è accesa quando il symbolo -- appara in bianco. Il symbolo -- si illumina di rosso quando è il momento di sostituire la lampadina UV.

(Vedere a pag. 83 per le istruzioni).

Reset

Reset delle spi dei filtri e della lampadina UV

Le spie del filtrlo HEPA, del filtro a carbone attivo e della lampadina UV si illuminano di rosso quando è il momento di sostituurli.

Quando 1 spia è illuminata, Maintainere sempliciente premuto il pulsante Reset per 3 secondi per azzerarla.

Quando sono illuminate 2 o più spie, premere il pulsante Reset per selezionare la spia appropriata (la spia selezionata lampeggerà) prima di mantenerlo premuto per 3 secondi per azzerare la spia).

(Vedere a pagg. 81-83 per le istruzioni riguardanti la sostituzione dei filtri e della lampadina. Seguire le istruzioni riguardanti l'azzeramento delle spie riportate sulla sostituzione di un filtr).

INDICAZIONE DELLA QUALITA DELL'ARIA

Feedback in tempo reale

Il rivoluzionario sensore SensorPod™ valuta lo stato della qualità dell'aria misurando particolato sia fine (PM2,5) che grossolano (PM10). Calcola la qualità complessiva dell'aria utilizzando un algoitmo proprietario che reagisce all'aumento effettivo della quantità di inquinanti atmospherici senza reagire in maniera eccessiva a persone che entrano nellaStanza o che si siedono sul divano.

Leindicazioniilluminate codificateacoloricomunicano lo stato di qualita dell'aria (buono, moderato o cattivo) e un valore numerico fornisce informazionipiu dettagliate a riguardo.

Nella modalità AUTOMATICA, il purificatore d'aria regola automaticamente la velocità della ventola in risposta ai valori rilevati.

BUONO
BLU | 0-50

MODERATO
GIALLO | 50 - 100

CATTIVO
ROSSO | 100 - 500

SPECIFICHE

Ingresso aria	360°
Completo Cambiamento dell'aria 2 volte all'ora	70 m²
Tipologia di erogazione dell'aria	PureDirect™
Sensore	SensorPod™ funzione fine a 15 m di distance dal purificatore d'aria
Impostazioni della velocità della ventola	Whisper, 1, 2, 3, Turbo
Livelli di purificazione	Pre-filtro lavabile, filtro a carbone attivo,vero HEPA, UV
Impostazioni del timer	2, 4, 8, 12 ore
Spie sostituzione filtering	Carbone attivo, HEPA, UV
Rumore	32 - 66 dB
Dimensioni	263 x 263 x 726 mm
Peso	5,7 kg
Tipologia motore	Motore CC
Requisiti di alimentazione	220-240 V 50 Hz/60 Hz 0,5 Amp
Consumo energetico	68 W
Garanzia	2 anni

Sostituzione dei filtri e della lampadina UV

Filtro cilindrico HEPA 3-in-1	2415110
Filtro a carbone attivo (confezione da 3 filtri)	2415109
Lampadina UV	2415111

CURA E MANUTENZIONE

Accesso alla camera del filtrro

1. Spagnere sempre il purificatore d'aria utilizzato il pulsante d'accensione e staccando la spina alla presa di corrente.
2. Appoggiare delicatamente l'unità orizzontalmente sul pavimento per esporre il coperchio della camera del filtro e la manopola.

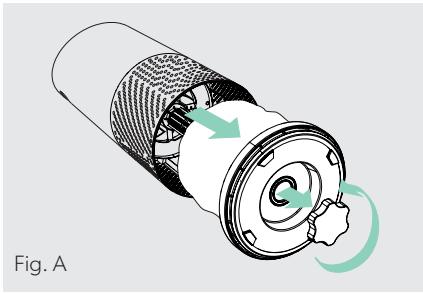

3. Girare la manopola in senso antiorario e rimuovere il coperchio della camera del filtro e il filtrlo cilindrico HEPA a 360^ (Fig. A).

SOSTITUZZIONE DEL FILTRO HEPA DI

1. La spia del filtro HEPA si illumina di rosso quando è il momento di sostituire l'intero filtrio cilindrico HEPA.
2. Rimuovere delicatamente il filtro cilindrico HEPA dal coperchio del filtrro,cision della posizione in cui è fissato (Fig.B).

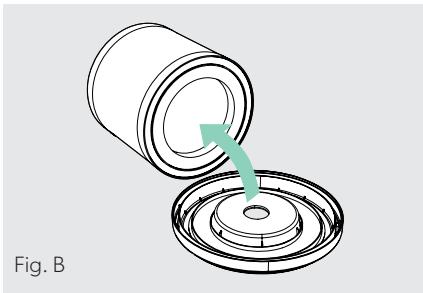

3. Fissare il filtrò di sostituzione HEPA al coperchio del filtrò (Fig. C).

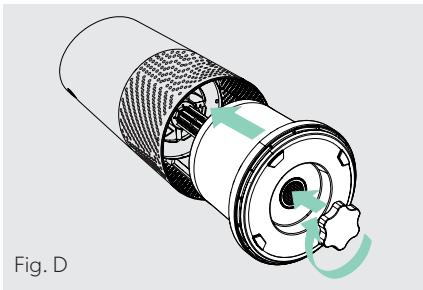

4. Inserire delicatamente il coperchio del filtro con attaccato il filtro cilindrico nella camera del filtro e nella filettatura e girare la manopola in senso orario fino a quando la manopola e il coperchio del filtro non siano ben avvitati (Fig. D).
5. Inserire la spina nella presa di corrente, accendere il purificatore d'aria e mantenere premuto il pulsante Reset fino a quando la spia del filtrlo HEPA illuminata di rosso non sia spenta.

N.B. - Il Filtering cilindrico HEPA (vedere a pag. 80) è costituito da 3 strati: pre-filtro lavabile, filtering a carbone attivo e filtering HEPA.

SOSTITUZIONE DEL FILTRO A CARBONE

ATTIVO DI UPONT

1. La spia del filtro a carbone attivo si illumina di rosso quando è il momento di sostituirlo.
2. Staccare delicatamente il pre-filtro dalle strisce di fissaggio (Fig. E).
3. Staccare delicatamente lo strato di carbone utilizzato dalle strisce di fissaggio (Fig. F).
4. Avvolgere un nuovo strato di carbone intorno al filtro cilindrico e attaccare alle stesse strisce di fissaggio (Fig. G).
5. Avvolgere il pre-filtro intorno allo strato di carbone e attaccarlo alle strisce di fissaggio (Fig. H).
6. Dopo aver acceso il purificatore d'aria, Maintainere premuto il pulsante Reset fino a quando la spia del filtro a carbone attivo illuminata di rosso non sia spenta. N.B.: la confecione da 3 filtri a carbone attivo (vedere a pag. 80) consente di effettuare le 3 sostituzioni del filtro a carbone attivo richieste tra una sostuzione e l'altra del filtro cilindrico HEPA (vedere a pag. 81).

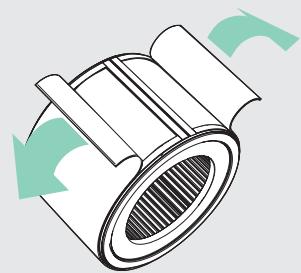

LAVAGGIO DEL PRE-FILTRO

1. Si consiglia di effettuare l'ispezione visiva del pre-filtro agli mese e di pulirlo a seconda delle necessità. Occorre lavare a mano il pre-filtro almeno agli volta che si sostuisce il filtrato a carbone attivo.
2. Staccare delicatamente il pre-filtro lavabile dalle strisce di fissaggio (Fig. E).
3. Risciacquare delicatamente con acqua corrente – far asciugare il pre-filtro all'aria prima di rimetterlo.

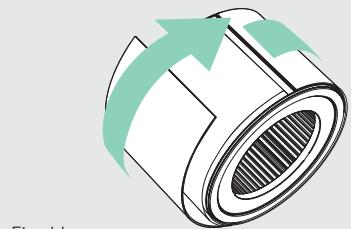

4. Avvolgere il pre-filtro intorno al filtrlo cilindrico e attaccarlo alle strisce di fissaggio (Fig. H).

Fig. E

Fig. F

Fig. G

Fig. H

SOSTITUZIONE DELLA LAMPADINA UV

1. La spia si illumina di rosso quando è il momento di sostituire la lampadina UV.
2. Rimuovere il filtrlo cilindrico HEPA (Fig. A) e utilizes un cacciavite per rimuovere le 4 viti di fissaggio dell'alloggiamo della lampadina UV (Fig. I).

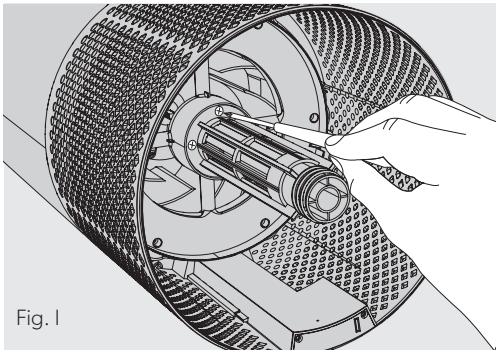

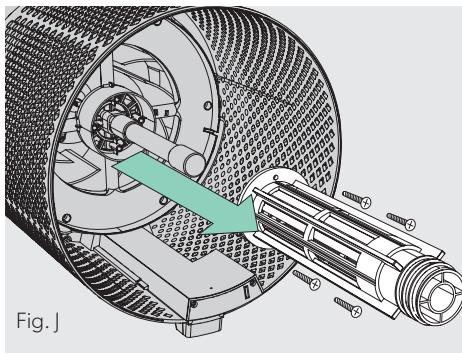

3. Rimuovere delicatamente l'alloggiamozione della lampadina UV (Fig. J).

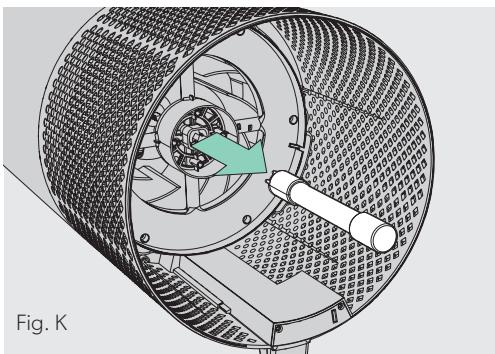

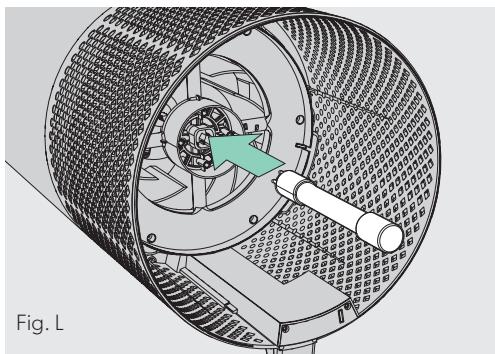

4. Scollegare la lampadina UV dal portalampadina nel purificatore d'aria (Fig. K).

5. La lampadina UV sostitutiva (vedere a pag. 80) si inseisce direttamente dello stesso portalampadina (Fig. L).

6. Rimettere l'alloggiamento della lampadina UV e usare un cacciavite per avvitare bene le viti di fissaggio.
7. Dopo aver acceso il purificatore d'aria, mantenere premuto il pulsante Reset fino a quando la spia non si -illumina di bianco.

N.B.: In caso di sostituzione dell'emettitore UV-C, smaltire presso il centro di raccolta RAEE locale.

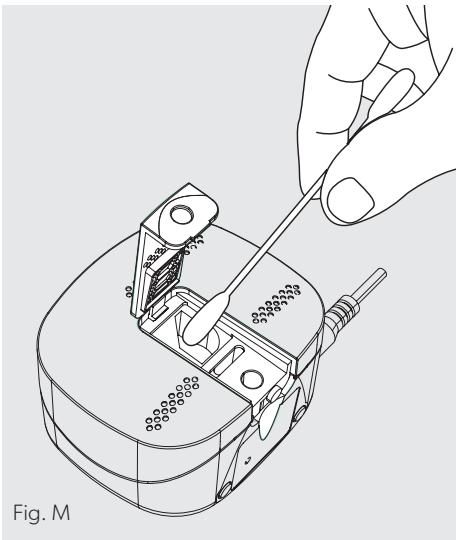

PULIZIA DEL SENSORE SENSORPOD

Pulizia del sensore della qualità dell'aria

Il sensore SensorPod™ utilizes luce infrarossa per rilevare particolato ed è pertanto importante pulire la camera del sensore di polvere anni 1-2 mesi per rimuovere la polvere o le particelle che potrebbero impedire al sensore di rilevare accuramente lo stato di qualità dell'aria.

1. Spagnere il sensore SensorPod™ scollegando la spina alla presa di corrente.
2. Aprire il coperchio per facile accesso sulla parte frontale sollevandolo fino a raggiungere un angolo di 90^ .
3. Utilizzare un batuffolo di cotone inumidito per pulire la lente e l'area di ingresso dell'aria del sensore (Fig. M).
4. Utilizzare un batuffolo di cotone asciutto per eliminare eventuali tracce di umidità.
5. Chiudere il coperchio premendolo verso il basso e facendolo scorrere in posizione fino a quando non si ode un clic.

FAQ E RISOLUZIONE DEI PROBLEMI

Dove va collocato il sensore SensorPodTM?	In qualsiasi posizione in cui si desidera rilevare la qualità dell'aria in una stanza! Per risultati ottimali, collocare il sensore SensorPodTM su un ravolo o piano di lavoro, a non及其他 15 m di distance dal purificatore, in linea di vista con il purificatore. Nella modalità automatica, il purificatore d'aria funziona in modo tale da distribuire aria pulita fine a quando il sensore SensorPodTM non rileva
Con quale frequenza devoambiare i filtri?	È facile! Le spie sostuzione del purificatore indicano quando è giunto il momento di sostuire il filtrro HEPA o al carbone attivo oppure la lampadina UV. Il filtrlo al carbone attivo, il filtrro HEPA e la lampadina UV vanno idealmente sostituiti rispettivamente anni 3-4 mesi, 12-15 mesi e 1-3 anni.
Con quale frequenza devo lavare il pre-filtro?	Il pre-filtro cattura particelle di più grande dimensioni e contribuisce alfunzionamento efficente degli altri filtri e quindi si raccomanda di effettuare un'ispezione visiva del pre-filtro anni mese e di lavarlo a seconda delle necessità. Un'altra buona abitudine è di lavare il pre-filtro anni che si sostituisce il filtrto acarbone attivo.
Con quale frequenza devo pulire il sensore di polvere nel sensore SensorPodTM?	Per ottenere le misurazioni più accurate della qualità dell'aria, si raccomanda di pulire la superficie del sensore di polvere anni 1-2 mesi.
Il purificatore d'aria non si accende.	Controllare che il cavo di alimentazione sia ben inserito sua nel purificatore che nella presa di corrente. Controllare che non manchi la corrente nella presa elettrica accendendo una luce o un dispositivo nelle vicinanze oppure inserendo la spina di un appearechio funzionante nella stessa presa.Controllare che il filtrro HEPA sia correttamente inserito nella camera del filtro.Contattare il nostro team se il problema persistsiste! (pag. 87).

FAQ E RISOLUZIONE DEI PROBLEMI

Il purificatore d'aria non funziona in modalità automatica. Oppure L'indicazione della qualità dell'aria non appeare sul display. Oppure L'indicatore di segnale del sensore del purificatore d'aria lampeggia.

Controllare innanzitutto che il sensore SensorPod™ sa collegato alla presa di corrente e che la spia rimanga illuminata. Controllare quando che il sensore SensorPod™ saippo a non及其他 15 m dal purificatore (distanza di copertura). Se entrambi quosti requisiti sono soddisfatti ma non è ancora stata stabilita la connessione, consulhare le istruzioni riportate di seguito riguardanti il ripristino della connessione del sensore SensorPod™.

Ho Persons il sensore SensorPod™!

Niente di cui preoccuparsi! Contattare il nostro team addetto all'assistenza clienti per ordinare un sensore SensorPod™ sostitutivo.Seguire le fornili istruzioni riportate di seguito per l'accoppiamento del sensore SensorPod™ sostitutivo con il purificatore d'aria!

Accoppiamento del sensore SensorPod™ con il purificatore d'aria

Il sensore SensorPod™ comunica con il purificatore d'aria utilizzando segnali a radiofrequenza, viene accoppiato durante la produzione ed è primo per l'uso al momento dell'arrivo presso il cliente. Nella rara eventualità che il segnale sia interrotto, la spia del sensore del purificatore d'aria inizIERà a lampeggiare. è possibile ripristinare il collegamento seguendo alcuni fornici passaggi.

1. Scollegare il sensore SensorPod™ alla presa di alimentazione.
2. MANTENERE premuto il pulsante di accensione sul purificatore d'aria per 3 secondi, dopo di che si dovrebbero udire due rintocchi.
3. Collegare il sensore SensorPod™ alla presa di alimentazione e utilizzato un oggetto con una piccola punta (ad es. una graffiti) per premere e MANTENERE premuto il pulsante

di accoppiamento sono nella parte sottostante del sensore SensorPodTM per 5-7 secondi (Fig. N).

1. La connessione è ripristinata quando la spia del sensore del purificatore d'aria si illumina e non lampeggia e appeare l'indicazione della qualità dell'aria.

GARANZIA

Il funzionamento di但这a macchina è garantito per due anni alla data di acquisto, subordinamente a uso normale. Durante il periodo di garanzia, ACCO provvedera, a propria discrezione, a riparare o sostituire gratuitemente la macchina difettosa. Difetti risultanti dall'uso improprio o dall'uso per scopi diversi da quelli per cui il prodotto è statoconcepto non sono coperti alla garanzia. Sarà necessario fornire una prova della data di acquisto. Riparazioni o modifiche effettuate da persone non autorizzate da ACCO invalideranno la garanzia. ACCO si propone di assicurare che i propri prodotti funzionino in conformità alle caratteristiche tecniche indicate. La presente garanzia non pregiudica alcun diritto riconosciuto ai consumatori alla normativa nazionale vigente in materia di vendita di beni.

SUPPORTO

Grazie per aver acquistato il purificatore d'aria TruSens™. I nostri clienti sono al centro di tutte le nostre attività e siamo impregnati a realizzare prodotti adatti al loro stile di vita. In caso di domande o feedback, contattate il nostro team!

Visitate il loro situ web all'indirizzo www.leitz.com/trusens

Inviateci un'e-mail all'indirizzo [e-mail]

Chiamateci al numero 8000 29359

Per registrar e attivare la garanzia, visitare www.leitz.com/register
