MANUALE UTENTE NC BANG & OLUFSEN

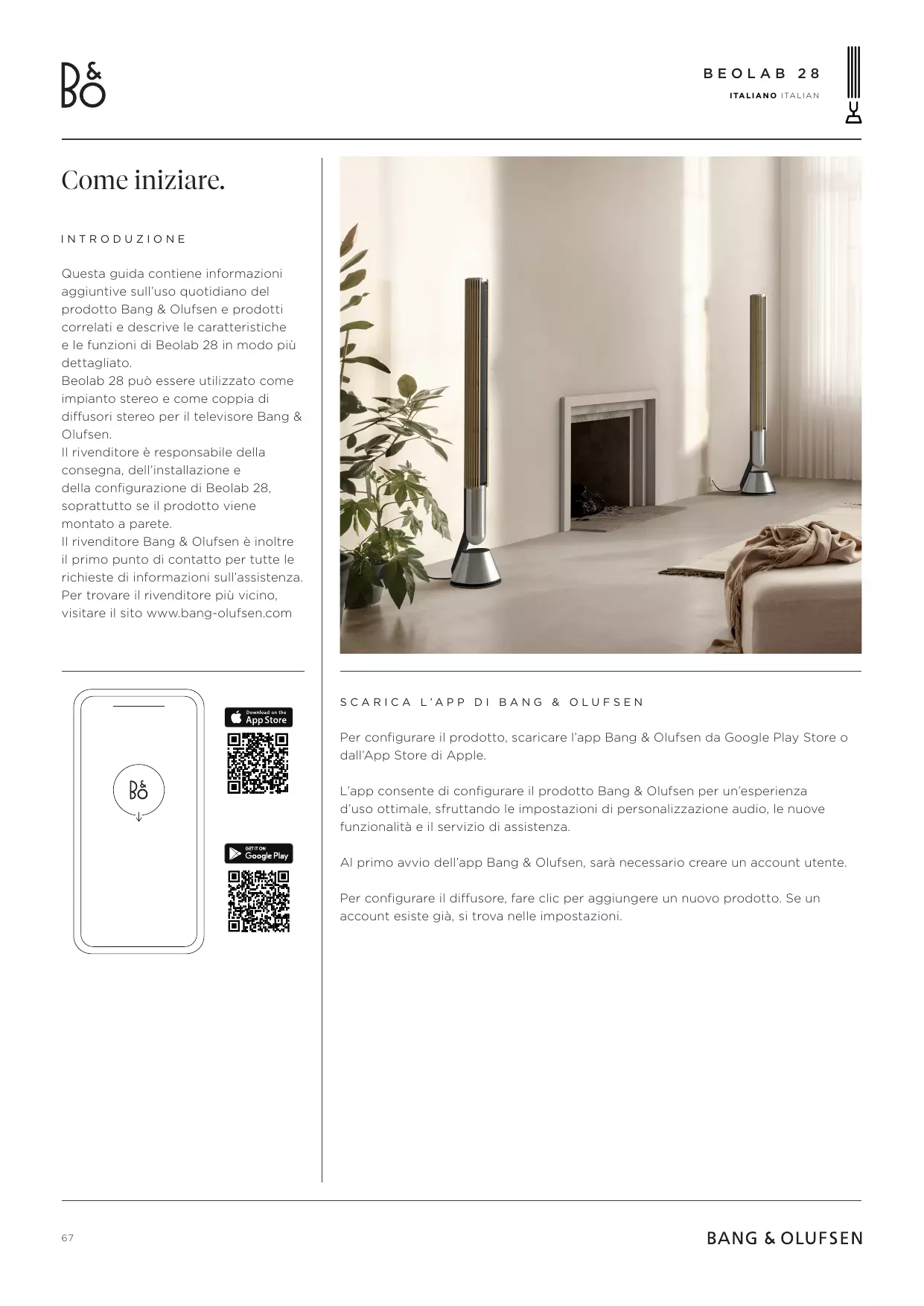

BEOLAB 28 I TA L I A N O I TA L I A N Come iniziare. INTRODUZIONE Questa guida contiene informazioni aggiuntive sull’uso quotidiano del prodotto Bang & Olufsen e prodotti correlati e descrive le caratteristiche e le funzioni di Beolab 28 in modo più dettagliato. Beolab 28 può essere utilizzato come impianto stereo e come coppia di diffusori stereo per il televisore Bang & Olufsen. Il rivenditore è responsabile della consegna, dell’installazione e della configurazione di Beolab 28, soprattutto se il prodotto viene montato a parete. Il rivenditore Bang & Olufsen è inoltre il primo punto di contatto per tutte le richieste di informazioni sull’assistenza. Per trovare il rivenditore più vicino, visitare il sito www.bang-olufsen.com S C A R I C A L’A P P D I B A N G & O L U F S E N Per configurare il prodotto, scaricare l’app Bang & Olufsen da Google Play Store o dall’App Store di Apple. L’app consente di configurare il prodotto Bang & Olufsen per un’esperienza d’uso ottimale, sfruttando le impostazioni di personalizzazione audio, le nuove funzionalità e il servizio di assistenza. Al primo avvio dell’app Bang & Olufsen, sarà necessario creare un account utente. Per configurare il diffusore, fare clic per aggiungere un nuovo prodotto. Se un account esiste già, si trova nelle impostazioni.

VERIFICHE DI CONFIGURAZIONE

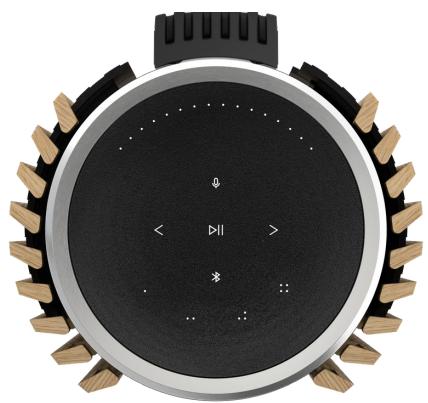

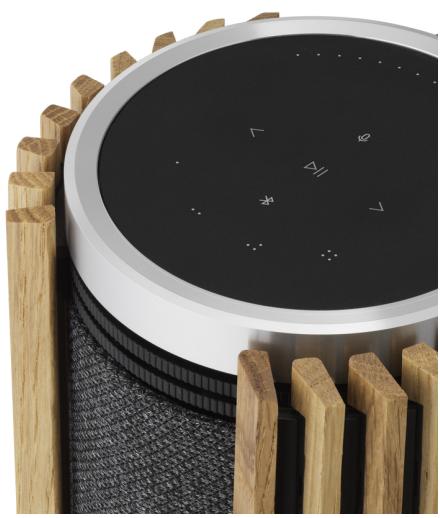

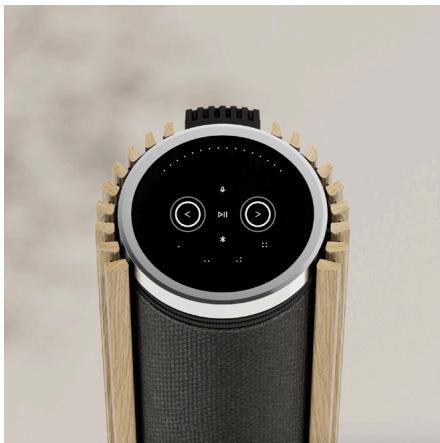

Verificare che il prodotto sia montato e configurato correttamente in conformità con le istruzioni fornite. È possibile configurare una coppia stereo nell’app Bang & Olufsen. Quando si configura il secondo Beolab 28, verrà chiesto se si desidera impostarlo come coppia stereo. Questa configurazione può anche essere eseguita in un secondo momento nelle impostazioni audio della pagina di prodotto Beolab 28 dell’app Bang & Olufsen. Durante la configurazione iniziale, prima di collegare il prodotto a un televisore Bang & Olufsen, verificare che sia collegato a una rete e che il software sia aggiornato. È possibile eseguire queste verifiche nell’app Bang & Olufsen. Quando si configura Beolab 28 come coppia stereo, verificare che tutti i cavi di ingresso siano collegati allo stesso diffusore, che andrà configurato come diffusore principale della coppia. USO QUOTIDIANO La superficie a sfioramento nella parte superiore di Beolab 28 si illuminerà quando ci si avvicina per consentire subito di controllare la musica. Toccare per avviare la riproduzione o sospenderla Scorrere il dito con un movimento circolare vicino al bordo per controllare il volume Toccare le frecce per cambiare brano musicale Toccare il pulsante Bluetooth per attivare o disattivare la funzionalità Nota: in una coppia stereo, il pulsante Bluetooth e quello del microfono del diffusore secondario sono disattivati. Per gestire queste funzionalità, utilizzare i pulsanti del diffusore principale.

BEOLAB 28 PREFERITI Beolab 28 ha quattro pulsanti preferiti, in cui si possono memorizzare le esperienze di ascolto preferite. Radio Nella pagina del prodotto dell’app Bang & Olufsen, scorrere fino alla sezione Radio, quindi usare Cerca per scegliere una stazione. Toccare l’icona Altro per assegnare la stazione a un pulsante dei preferiti. Premere il pulsante dei preferiti la prossima volta che si desidera passare rapidamente alla stazione. Spotify Connect Usare Spotify Connect sull’app di streaming musicale Spotify per connettersi a Beolab 28. Riprodurre una stazione radio o una playlist preferita, come “Jazz” o “Discover Weekly”, sul diffusore tramite Spotify Connect e premere a lungo il pulsante dei preferiti desiderato per assegnarlo. Accedere nuovamente alla stazione o alla playlist preferita in qualsiasi momento con una breve pressione del pulsante.

COLLEGARE LA PROPRIA MUSICA

Collegare l’app di musica desiderata a Beolab 28 utilizzando AirPlay 2 di Apple, Chromecast o Bluetooth e riprodurre in modalità wireless. Utilizzare Airplay 2 o Chromecast per collegare e integrare i vari diffusori wireless in un unico sistema. In questo modo è possibile controllare i diffusori in contemporanea o individualmente. Tenere premuta l’icona Bluetooth per attivare o disattivare l’abbinamento. FONTI Beolab 28 dispone di diverse opzioni di riproduzione musicale tramite queste fonti: Radio Bang & Olufsen Stazioni disponibili tramite l’app Bang & Olufsen e i preferiti. Ingressi Line-in e ottico Consentono il collegamento di prodotti audio di terze parti. AirPlay 2 e Chromecast Funzionalità di streaming e multiroom. PowerLink Sistema TV/audio Bang & Olufsen. Spotify Connect Streaming e preferiti. Wireless Powerlink Sistema TV/audio Bang & Olufsen. Bluetooth 5.0 Funzionalità di streaming disponibile immediatamente, anche se il prodotto non è connesso a Internet.

Con Beolab 28 è possibile modificare l’ampiezza dell’emissione acustica per ottimizzare l’esperienza di ascolto in base alle esigenze. Quando le tendine vengono retratte, il diffusore funziona in modalità WIDE. La modalità WIDE si presta a un impiego in situazioni di ascolto passivo o con più persone e garantisce una distribuzione più uniforme del suono diretto su un’area più ampia della stanza. Quando le tendine vengono avvicinate, il diffusore funziona in modalità NARROW. La modalità NARROW crea il cosiddetto “sweet spot” e si presta per l’ascolto attivo, offrendo un’immagine stereo molto precisa in quanto è in grado di ridurre le emissioni acustiche riflesse dalle pareti della stanza. WIDE NARROW M O DA L I TÀ D I A S C O LTO Le modalità di ascolto sono costituite da un’ampia gamma di controlli che consentono di regolare il suono in base alle preferenze personali o di ottimizzare l’esperienza di ascolto attuale. È possibile selezionare e personalizzare queste modalità nella pagina di prodotto Beolab 28 dell’app Bang & Olufsen. Le modalità di ascolto di Beolab 28 sono equivalenti alle opzioni Preset diffusori di un televisore Bang & Olufsen. È possibile salvare le impostazioni personalizzate come modalità di ascolto, per accedervi facilmente in futuro, oppure utilizzare le impostazioni predefinite Ottimale, Voce e Social specifiche di Beolab 28. Ciascuna modalità di ascolto consente di definire i seguenti parametri di controllo: Beosonic Gli algoritmi audio digitali avanzati sviluppati dal team di acustica di Bang & Olufsen consentono di esplorare diversi spazi acustici semplicemente spostando il cerchio. Beam Width Control Consente di impostare l’ampiezza dell’emissione acustica di una modalità di ascolto su WIDE o NARROW. Active Room Compensation La tecnologia Active Room Compensation consente di ottimizzare le impostazioni di Beolab 28 in base alla stanza in cui è collocato. È possibile attivare o disattivare questo filtro di ottimizzazione per una determinata modalità di ascolto. Preset diffusori Le impostazioni Preset diffusori vengono utilizzate per configurare i gruppi diffusori quando Beolab 28 è collegato a un televisore Bang & Olufsen. Selezionare un numero Preset diffusori come numero identificativo per aggiungere i gruppi diffusori nel menu del televisore; è possibile eseguire la configurazione nel menu Modalità di ascolto - Avanzate. Ogni preset dispone di un ID numerico univoco compreso tra 0 e 99. Questo numero viene inviato dal televisore tramite i dati Powerlink o Wireless Powerlink quando si seleziona un gruppo diffusori. Il numero dell’impostazione Preset diffusori identifica la modalità di ascolto ed è selezionato in Gruppo diffusori nel menu del televisore.

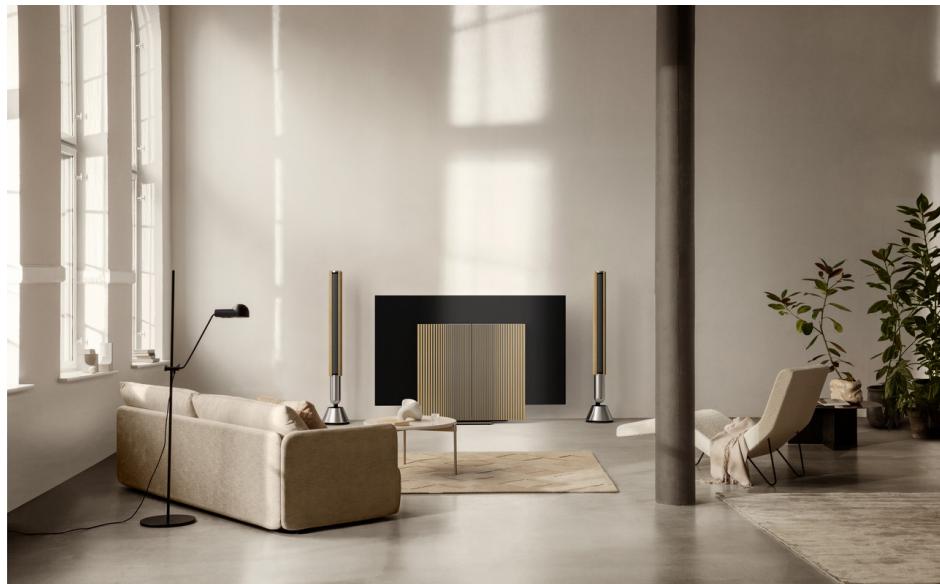

È possibile utilizzare Beolab 28 come coppia stereo con un televisore Bang & Olufsen tramite una connessione cablata Power Link o in modalità wireless con Wireless Power Link. Durante la configurazione iniziale del prodotto nell’app Bang & Olufsen, si potrà selezionare il tipo di connessione da utilizzare tra Beolab 28 e il televisore. Quando si seleziona Power Link, la funzione è attivata in modo permanente e sarà sempre possibile collegare i cavi al televisore. Selezionando Wireless Power Link, l’abbinamento wireless rimarrà attivo per 15 minuti. È comunque sempre possibile cambiare o riavviare la connessione scelta nel menu delle impostazioni di prodotto dell’app Bang & Olufsen. Per configurare le connessioni, fare riferimento alle istruzioni nella guida del modello del televisore Bang & Olufsen in uso. Una volta completata la connessione, l’interfaccia utente sulla parte superiore dei diffusori verrà disattivata, ad eccezione del LED di stato al centro. I diffusori funzioneranno come un impianto secondario e saranno controllati e azionati tramite il televisore. A seconda del tipo di televisore, potrebbero essere necessari vari cavi e adattatori, tutti disponibili presso il rivenditore Bang & Olufsen. Se si desidera collegare due diffusori a una presa PL del Soundcenter o del televisore, non è possibile usare un unico cavo per collegare le unità e sarà necessario utilizzare uno splitter Power Link. Contattare il rivenditore Bang & Olufsen per ulteriori informazioni.

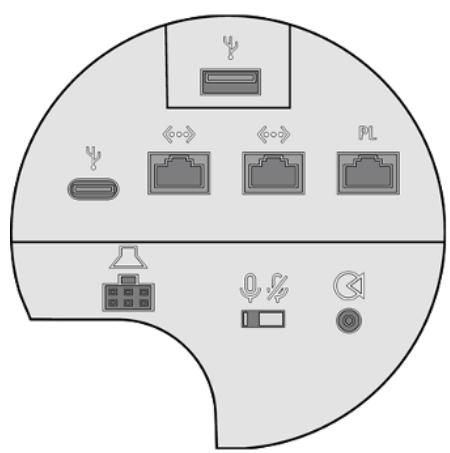

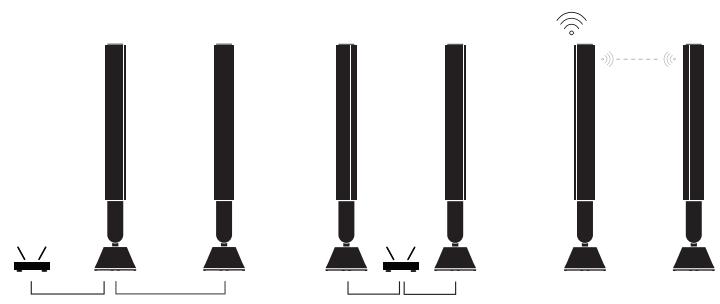

Beolab 28 dispone di diverse opzioni di connessione di rete. È possibile collegare i diffusori in modalità wireless tramite Wi-Fi ed eseguire la configurazione nell’app Bang & Olufsen. Ciascun diffusore può essere collegato separatamente tramite una connessione LAN cablata. È anche possibile collegare il diffusore principale a un’uscita LAN, quindi collegare il diffusore secondario in serie a quello principale. Q U A L I TÀ A U D I O D E I D I F F U S O R I N E L L’A B B I N A M E N TO S T E R E O Quando i diffusori sono abbinati, l’app Bang & Olufsen consente di selezionare la qualità dello streaming audio tra un diffusore e l’altro. La modalità predefinita è la compressione di alta qualità, per ridurre la probabilità di interruzioni in presenza di traffico di rete. Nelle installazioni di rete con ampia larghezza di banda è possibile selezionare il segnale audio non compresso, che offrirà le migliori prestazioni acustiche. COLLEGAMENTI Il pannello di collegamento è situato sotto il rivestimento in tessuto del diffusore. Per accedervi, sarà necessario rimuovere le tendine e i rivestimenti interni in tessuto. Connessioni cablate: Power link Connessioni wireless: Wireless Power Link Ingresso ottico/minijack da 3,5 mm WiSA 2 porte Ethernet Apple AirPlay 2 USB-C (per manutenzione) Google Chromecast USB-A (per manutenzione) Bluetooth 5.0 Wi-Fi b/g/a/n/ac (Wi-Fi 5)

BEOLAB 28 SPIA LUMINOSA La spia luminosa indica lo stato del prodotto. Scegliere uno dei colori specificati sotto. AZIONE LED Bianco Spia sempre accesa Collegato alla rete, pronto per l’uso Lampeggiamento lento Avviamento Lampeggiamento rapido Compensazione all’interno della stanza in corso Blu Costante (5 sec) Diffusore collegato/abbinamento Bluetooth Pulsante Aperto per l’abbinamento Rosso Spia sempre accesa Errore statico, contattare l’assistenza Spia lampeggiante Errore temporaneo, es. surriscaldamento Ambra Spia sempre accesa Nessuna connessione di rete o connessione persa Spia lampeggiante Pronto per la configurazione di rete Impulso Connessione alla rete in corso... Verde Pulsante È in corso un aggiornamento software Magenta

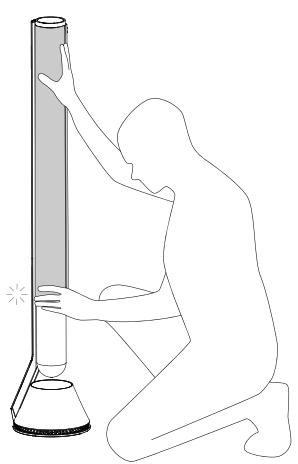

Costante (5 sec) Diffusore collegato/abbinamento stereo Pulsante Abbinamento Wireless Power Link BEOLAB 28 R E I M P O S TA Z I O N E D E L L’AC C E S S P O I N T ( A P ) È possibile collegare Beolab 28 a una nuova rete wireless o reimpostare la connessione tenendo premuti contemporaneamente i pulsanti avanti e indietro sulla piastra superiore per 3 secondi. Verrà emesso un segnale acustico e la spia di stato si illuminerà in giallo. Per collegare il diffusore alla rete Wi-Fi, selezionare Riconfigurazione nelle impostazioni del prodotto dell’app Bang & Olufsen. R I P R I S T I N O A L L E I M P O S TA Z I O N I D I FA B B R I C A È possibile ripristinare le impostazioni di fabbrica tenendo premuti contemporaneamente i pulsanti avanti e indietro sulla piastra superiore per 8 secondi. Il diffusore inizierà il processo di ripristino e, dopo circa un minuto, Beolab 28 potrà essere configurato nuovamente.. TENDINE Le tendine si muovono quando Beolab 28 si accende o si spegne e quando mostra l’ampiezza dell’immagine sonora. Se si desidera cambiare l’aspetto di Beolab 28, è possibile sostituire le tendine. Tenere presente che, se si muovono manualmente le tendine del diffusore, è possibile che si stacchino dalla staffa superiore o inferiore. Se le tendine non sono montate correttamente, potrebbero cadere e danneggiarsi durante il funzionamento. Se si muovono le tendine manualmente, assicurarsi che rimangano correttamente fissate alla parte superiore e inferiore; si udirà uno scatto quando si agganciano in posizione. Le istruzioni per il montaggio e la rimozione delle tendine sono disponibili qui.
