DAGL6040VI - 942 150 324 - Cappa da cucina ELECTROLUX - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Cappa aspirante
Marchio	Electrolux
Modello	DAGL6040VI / 942 150 324
Categoria	Cappa
Larghezza stimata	60 cm
Distanza minima sopra il piano cottura	50 cm (elettrico), 50 cm (gas o misto)
Numero di velocità di aspirazione	3 velocità + intensiva
Illuminazione	LED (lunga durata, risparmio energetico)
Comandi	Cassetto estraibile con tasti touch e LED indicatori
Filtro antigrasso	Metallico, lavabile in lavastoviglie (pulizia mensile)
Filtro a carboni attivi	Sostituzione ogni 4 mesi, non lavabile
Indicatore di saturazione filtri	Sì, per entrambi i filtri (LED lampeggianti)
Spegnimento ritardato	Sì, programmabile in base alla velocità (da 5 a 20 minuti)
Alimentazione elettrica	220-240 V (standard)
Tipo di installazione	Evacuazione esterna o ricircolo interno
Sicurezza	Disconnessione prima della manutenzione, protezione antincendio
Materiali	Acciaio inossidabile (probabile)

Domande frequenti - DAGL6040VI - 942 150 324 ELECTROLUX

Come pulire il filtro antigrasso?

Il filtro antigrasso deve essere pulito una volta al mese. Puoi lavarlo a mano con un detergente non aggressivo o in lavastoviglie a bassa temperatura e ciclo rapido. Il lavaggio in lavastoviglie può causare scolorimento ma non altera le prestazioni.

Quando è necessario sostituire il filtro a carboni attivi?

Il filtro a carboni attivi deve essere sostituito ogni 4 mesi al massimo. Non può essere pulito o rigenerato.

Come azzerare l'indicatore di saturazione dei filtri?

Con la cappa in funzione (ON), premere il tasto T2 per più di 2 secondi. Tutti i LED si accendono brevemente per confermare l'azzeramento. Se entrambi gli indicatori sono attivi, ripetere l'operazione.

Come attivare e utilizzare lo spegnimento ritardato?

Premere per più di 2 secondi il tasto della velocità attiva. Le durate disponibili sono: velocità 1: 20 min, velocità 2: 15 min, velocità 3: 10 min, intensiva: 5 min. I LED lampeggiano durante il conto alla rovescia.

Come accendere o spegnere la luce?

Utilizzare il tasto T1 (ON/OFF lampade). Il LED L1 si accende quando la luce è attiva. La luce può anche essere comandata da un tasto situato sulla parte inferiore del cassetto.

Qual è la distanza minima tra la cappa e il piano cottura?

La distanza minima è di 50 cm per i piani cottura elettrici e di 50 cm per i piani cottura a gas o misti. Se le istruzioni del dispositivo di cottura specificano una distanza maggiore, rispettare quella.

Posso utilizzare la cappa senza i filtri?

No, non utilizzare mai la cappa senza che i filtri siano montati correttamente. Ciò comporta un rischio di incendio e danneggia l'apparecchio.

Cosa fare se la cappa non funziona dopo l'installazione?

Verificare che la cappa sia ben collegata e che il cassetto sia aperto (i comandi funzionano solo a cassetto aperto). Assicurarsi che l'alimentazione elettrica sia presente e che l'interruttore non sia scattato.

Come attivare il segnale di saturazione del filtro a carboni attivi?

Spegnere la cappa (OFF), quindi premere contemporaneamente i tasti T3 e T5 per più di 3 secondi. I LED L3 e L5 lampeggiano per confermare l'attivazione. Per disattivare, ripetere l'operazione finché i LED rimangono accesi fissi.

Come sostituire l'illuminazione LED?

L'illuminazione LED è integrata e deve essere sostituita dal servizio di assistenza tecnica. Non guardare direttamente la luce LED e non tentare di cambiarla da soli.

MANUALE UTENTE DAGL6040VI - 942 150 324 ELECTROLUX

Grazie per aver acquistato un'apparecchiatura Electrolux. Avete scelto un prodotto che ha alle spalle decenni di esperienza professionale e innovazione. Ingegnoso ed elegante, è stato progettato pensando a voi. Quindi, in qualsiasi momento desiderate utilizzato, potete esser certi di ottenerere sempre i migliorori risultati. Benvenuti in Electrolux.

Visitate il nostro site web per:

ricevere consigli, scaricare i nostri opuscoli, eliminare eventuali anomalie, ottenere informazioni sull'assistenza:

www.electrolux.com

Registrarilevostro prodottoereceiveurenservizioagliore:

acquistare accessori, materiali di consumo e ricambi originali per la vostra apparecchiatura:

www.electrolux.com/shop

CONSIDERAZIONI AMBIENTALI

Riciclare i materiali con il significato. Buttare l'imballaggio negli appositi contentitori per il riciclaggio.

Aiutare a proteggere l'ambiente e la salute umana e a riciclare rifiuti derivanti da apparecchiature elettriche ed elettroniche. Non smaltire le apparecchiature che riportano il significato insieme ai normali rifiuti domestici. Portare il prodotto al punto di riciclaggio più vicino o contattare il comune di residenza.

SERVIZIO CLIENTI E MANUTENZIONE

Consiglio sempre l'impiego di ricambi originali.

Quando si contatta l'Assistenza, accertarsi di disporre dei seguenti dati.

Le informazioni si trovano sulla targhetta di identificazione. Modello, numero dell'apparecchio (PNC), numero di serie.

Avverenza / Attenzione - Importanti Informazioni di Sicurezza

Informazioni e suggerimenti generali

Informazioni sull'ambiente.

Con riserva di modifiche

1. ISTRUZIONI DI SICUREZZA

! Avvertenza! Attenersi strettamente alle istruzioni riportate in quello manuale. Si declina agli responsabilità per eventuali inconvenienti, danni o incendi provocati alla cappa derivati dall'inosservanza delle istruzioni riportate in quello manuale. La cappa è stata progettata esclusivamente per uso domestico.

Attention! Non collegare l'apparecchio alla rete elettrica finche l'installazione non è totalmente completata. Prima di qualsi operazione di pulizia o manutenzione disinserire la cappa alla rete elettrica; togliendo la spina o staccando l'interruttore generale dell'abitazione.

Per tutte le operazioni di installmente e manutenzione utilizzato quanti da lavoro. L'apparecchio non è destinato all'utilizzo da parte di bambini o persona con ridotte capacité fisiche sensoriali o mentali e con mancata esperenza e conoscenza a meno cheeci non siano sotto la supervisione o istruiti nell'uso dell'apparecchiatura da una persona responsable per la loro sicurezza.

I bambini devono essere controllati affinché non giochino con l'apparecchio. Mai utilizzare la cappa alla griglia correttamente montata! La cappa non va MAI utilizzata come piano di appoggio a meno che non via espressamente indicato. Il locale delve disporre di sufficiente ventilazione, quando la cappa da cucina viene utilizzata contemporaneamente ad altri apparecchi a combustione di gas o altri combustibili. L'aria aspirata non delve essere convogliata in un condotto usato per lo scarico dei fumi prodotti da apparecchi a combustione di gas o di altri combustibili. E' severamente Vietato fare cibi alla fiamma fatto la cappa. L'impio di fiamma libera è dannioso ai filtri e cui dar luogo ad incendi, pertanto delve essere evitato in agli caso. La frutta deve essere fattà sulla controlo onde evitare che l'olio surriscaldato prenda fuoco.

! Avverenza! Quando il piano di cottura è in funzione le parti accessibili della cappa possono diventare calde.

Per quanto riguarda le misure tecniche e di sicurezza da adottare per lo scarico dei fumi atteneri strettamente a quando previsto dai regolamenti delle autorità locali competenti. La cappa va frequentlymente pulita sua

internamente che esternamente (ALMENO UNA VOLTA AL MESE, rispettore comunque quando espressamenteindicato nelle struzioni di manutenzione riportate in questo manuale). L'inosservanza delle norme di pulizia della cappa e della sostituzione e pulizia dei filtri compra rischi di incendi.

Non utilizzato o lasciare la cappa priva di lampade correttamente montate per possibile rischio di scossa elettrica. Si declina agli responsabilità per eventuali inconvenienti, danni o incendi provocati all'apparecchio derivati dall'inosservanza delle istruzioni riportate in questo manuale.

! Attenzione! La mancata installmente di viti e dispositivi di fissaggio in conformità di quale istruzioni cui comportare rischi di natura elettrica.

2.USO

La cappa serve per aspirare i fumi e vapori derivanti alla cottura.

Nel libretto di installmentazione allegato è indicata quale versione è possible utilizzato per il modello in Vs. possesso tra la versione aspirante ad evacuatione esterna

o filtrante a ricircolo interno

3.INSTALLAZIONE

La tensione di rete deve corrispondere alla tensione riportata sull'etichetta caratteristiche situata all'interno della cappa. Se provvista di spina allacciare la cappa ad una presa conforme alle norme vigenti posta in zona accessibile ancche dopo l'in INSTALLazione. Se provvista di spina (collegamento diretto alla rete) o la spina non è posta in zona accessibile, ancche dopo installmentazione, applicare un interrottore bipolare a norma che assicuri la disconnessione completenessa della rete nelle condizioni della categoria di sovratensione III, conformmente alle regole di installatione.

! Attenzione! Prima di ricollegare il circuito della cappa all'alimentazione di rete e di verificare il corretto funzionamento, controllare sempre che il cavo di rete sia stato montato correttamente.

La distanza minima fra la superficie di supporto dei recipienti sul dispositivo di cottura e la parte più bassa della cappa da cucina deve essere non inferiore a 50cm in caso di cucine elettriche e di 50cm in caso di cucine a gas o miste.

Se le istruzioni di installmente del dispositivo di cottura a gas specificano una distanza maggiore, bisogna tenerneconto.

4. MANUTENZIONE

Attenzione! Prima di qualsiasi operazione di pulizia o manutenzione, disinserire la cappa alla rete elettrica togliendo la spina o staccando l'interrottore generale dell'abitazione. La cappa va frequentlymente pulita (almeno con la stessa frenenza con cui si esgue la manutenzione dei filtri grassi), sua internamente che esternamente. Per la pulizia usare un panno inumidito con detersivi liquidi neutri.

Evitare l'uso di prodotti contenti abrasivi. NON UTILIZZARE ALCOOL!

Attenzione! L'inosservanza delle norme di pulizia dell'apparecchio e della sostituzione dei filtering comporta rischi di incendi. Si raccomanda quindi di atteneri alle struzioni suggerite. Si declina agli responsabilità per eventuali danni al motore, incendi provocati da un'impropria manutenzione o dall'inosservanza delle suddette avvertenze.

4.1 Filtrato antigrasso - Il filtrato antigrasso delve essere pulito una volta al mese con detergenti non aggressivi, manualemente oppure in lavastoviglie a basse temperature ed a ciclo breve. Con il lavaggio in lavastoviglie il filtrato antigrasso cui solorris ma le sue caratteristiche di filtraggio non cambiano assolutamente.

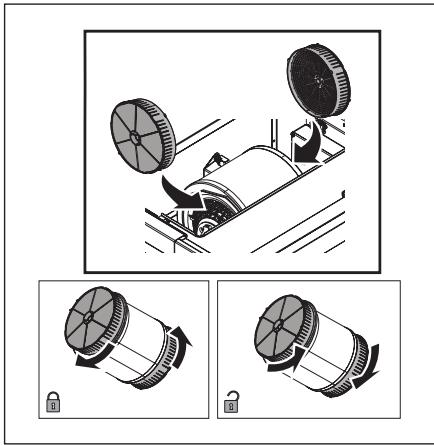

44.2 Filtro ai carboni attivi

La saturazione del filtro carbone si verifica\ dopo un uso più o meno prolongato a\ seconda del tipo di cucina e della regolarità\ della pulizia del filtro grassi. In agli caso\ è necessario sostuire la cartuccia al\ massimo agli quattro mesi. NON può\ essere lavato o rigenerato

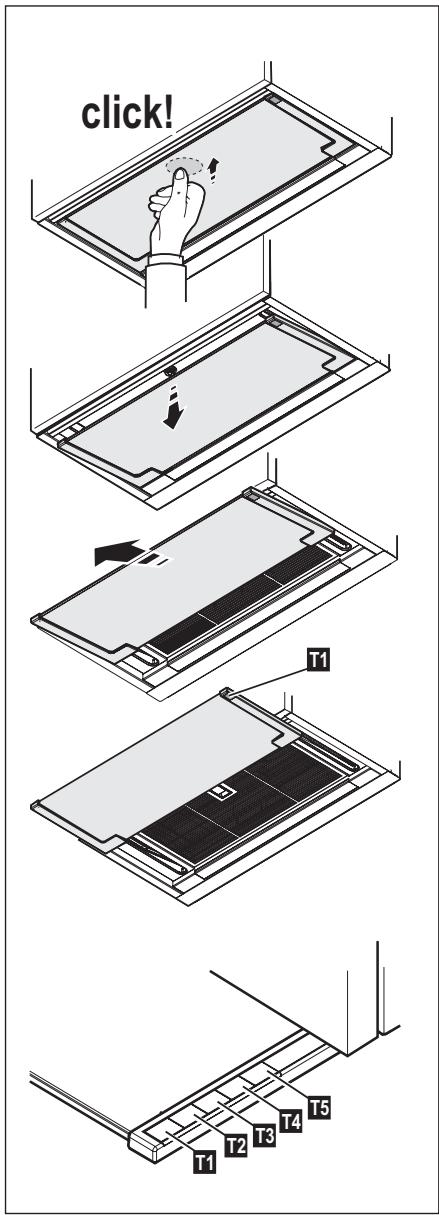

5.COMANDI

Usare la velocità maggiore in caso di particolare concentrazione di vapori di cucina. Consigliamo di accendere l'aspirazione 5 minuti prima di iniziare a cucinare e di lasciarla in funzione a cottura terminata per altri 15 minuti circa.

I comandi si trovano sul lato superiore del cassetto estrabile della cappa.
Apriere il cassetto per accedere ai comandi e mettere in funzione la cappa.

Con il cassetto chiuso tutte le funzioni della cappa sono disabilitate, ad eccezione della luce il cui tasto è presente anche sul dato inferiore del cassetto.

Riaprender il cassetto viene ristabilito lo stato di funzionamento precedente ed è possibile visualizzare le relative segnalazioni luminose.

T1 Tasto ON/OFF luci (Led L1 acceso)
T2. Tasto OFF - Tasto di selezione velocità (potenza) di aspirazione 1 (Led L2 accesso)
T3. Tasto di selezione velocità (potenza) di aspirazione 2 (Led L2+L3 accesi)
T4. Tasto di selezione velocità (potenza) di aspirazione 3 (Led L2+L3+L4 accesi)
T5. Tasto di selezione velocità (potenza) di aspirazione intensiva (Led L2+L3+L4 accesi + Led L5 lampeggiante) - durata 5 minuti - dopodichè la cappa imposta automaticamente la velocità (potenza) di aspirazione 2.

Spegnimento ridatodo della cappa (Led lampeggianti):

É possibile impostare lo spegnimento ridardato della cappa (OFF) premendo nuovamente per più di 2 secondi il tasting della velocità (potenza) di aspirazione attiva in quel momento.

I tempi di spegnimento ridardato disponibili sono:

Velocità (potenza) di aspirazione 1: 20 minuti

Velocità (potenza) di aspirazione 2: 15 minuti

Velocità (potenza) di aspirazione 3: 10 minuti

Velocità (potenza) di aspirazione intensiva: 5 minuti

Segnalazione saturazione filtri

La cappa è provvista di una funzione che, ad intervalli di tempo regolari, avverte l'utente quando i filtri sono satura ed è necessario eseguirne la manutenzione.

Segnalazione di saturazione del filtrato antigrasso:

A cappa spenta (OFF) tutti i Led delle velocità (potenze) di aspirazione si accendono a luce fissa per 40 secondi.

Segnalazione di saturazione del filtro ai carboni attivi:

A cappa spenta (OFF) tutti i Led delle velocità (potenze) di aspirazione lampeggiano per 40 secondi.

Attivazione della segnalazione di saturazione del filtro ai carboni attivi:

questa è normalmente disattivata, per attivarla speggnera la cappa (OFF) e premere contemporaneamente i tasti T3 e T5 per più di 3 secondi, i Led L3 ed L5 cominceranno a lampeggiare.

Per disattivare ripetere l'opération i Led L3 ed L5 si accendono a luce fissa.

Reset segnalazione di saturazione dei filtri:

A cappa accesa (ON) premere il tasto T2 per più di 2 secondi, tutti i Led si accendono brevamente.

Nota: se necessario ripetere l'opération in caso entrambé le segnalazioni (filtrro antigrasso e filtrlo ai carboni attivi) siano attive.

6. ILLUMINAZIONE

La cappa è dotata di unsystema di illuminazione basato sulla technologia LED. I LED garantisco una illuminazione ottimale, una durata fino a 10 volte maggiore delle lampade tradizionali e consentono di risparmiare il 90% di energia elettrica.

Attenzione: Non guardare direttamente la luce dei led.

Per la sostituzione rivolgersi al servizio assistenza tecnica.
