Produkttyp	Dunstabzugshaube
Marke	Electrolux
Modell	DAGL6040VI / 942 150 324
Kategorie	Haube
Geschätzte Breite	60 cm
Mindestabstand über dem Kochfeld	50 cm (elektrisch), 50 cm (Gas oder gemischt)
Anzahl der Saugstufen	3 Stufen + Intensivstufe
Beleuchtung	LED (langlebig, energiesparend)
Bedienelemente	Ausziehbarer Schub mit Touch-Tasten und LED-Anzeigen
Fettfilter	Metall, spülmaschinenfest (monatliche Reinigung)
Aktivkohlefilter	Alle 4 Monate austauschen, nicht waschbar
Filter-Sättigungsanzeige	Ja, für beide Filter (blinkende LEDs)
Zeitverzögerte Abschaltung	Ja, programmierbar je nach Stufe (5 bis 20 Minuten)
Stromversorgung	220-240 V (Standard)
Installationstyp	Abluft oder Umluft
Sicherheit	Trennung vor Wartung, Brandschutz
Materialien	Edelstahl (wahrscheinlich)

Häufig gestellte Fragen - DAGL6040VI - 942 150 324 ELECTROLUX

Wie reinige ich den Fettfilter?

Der Fettfilter sollte einmal im Monat gereinigt werden. Sie können ihn von Hand mit einem milden Reinigungsmittel oder in der Spülmaschine bei niedriger Temperatur und kurzem Programm waschen. Das Waschen in der Spülmaschine kann zu Verfärbungen führen, beeinträchtigt jedoch nicht die Leistung.

Wann muss der Aktivkohlefilter ausgetauscht werden?

Der Aktivkohlefilter muss spätestens alle 4 Monate ausgetauscht werden. Er kann nicht gereinigt oder regeneriert werden.

Wie setze ich die Filter-Sättigungsanzeige zurück?

Schalten Sie die Haube ein (ON) und drücken Sie die Taste T2 länger als 2 Sekunden. Alle LEDs leuchten kurz auf, um das Zurücksetzen zu bestätigen. Wenn beide Anzeigen aktiv sind, wiederholen Sie den Vorgang.

Wie aktiviere und verwende ich die zeitverzögerte Abschaltung?

Drücken Sie die Taste der aktiven Stufe länger als 2 Sekunden. Verfügbare Zeiten: Stufe 1: 20 Min., Stufe 2: 15 Min., Stufe 3: 10 Min., Intensivstufe: 5 Min. Während des Countdowns blinken die LEDs.

Wie schalte ich das Licht ein oder aus?

Verwenden Sie die Taste T1 (ON/OFF lamps). Die LED L1 leuchtet, wenn das Licht aktiv ist. Das Licht kann auch über eine Taste an der Unterseite des Schubs gesteuert werden.

Was ist der Mindestabstand zwischen der Dunstabzugshaube und dem Kochfeld?

Der Mindestabstand beträgt 50 cm für Elektroherde und 50 cm für Gas- oder Mischherde. Wenn die Anweisungen des Kochgeräts einen größeren Abstand vorschreiben, halten Sie diesen ein.

Kann ich die Dunstabzugshaube ohne Filter verwenden?

Nein, verwenden Sie die Dunstabzugshaube niemals ohne korrekt montierte Filter. Dies stellt eine Brandgefahr dar und beschädigt das Gerät.

Was tun, wenn die Dunstabzugshaube nach der Installation nicht funktioniert?

Überprüfen Sie, ob die Haube richtig angeschlossen ist und der Schub geöffnet ist (die Bedienelemente funktionieren nur bei geöffnetem Schub). Stellen Sie sicher, dass die Stromversorgung vorhanden ist und der Schutzschalter nicht ausgelöst hat.

Wie aktiviere ich das Sättigungssignal des Aktivkohlefilters?

Schalten Sie die Haube aus (OFF) und drücken Sie gleichzeitig die Tasten T3 und T5 länger als 3 Sekunden. Die LEDs L3 und L5 blinken zur Bestätigung der Aktivierung. Zum Deaktivieren wiederholen Sie den Vorgang, bis die LEDs dauerhaft leuchten.

Wie ersetze ich die LED-Beleuchtung?

Die LED-Beleuchtung ist integriert und muss durch den technischen Kundendienst ersetzt werden. Schauen Sie nicht direkt in das LED-Licht und versuchen Sie nicht, es selbst zu wechseln.

BEDIENUNGSANLEITUNG DAGL6040VI - 942 150 324 ELECTROLUX

Vielen Dank, dass Sie sich für ein Gerät von Electrolux entschieden haben. Sie haben ein Produkt gewählt, hinter dem Jahrzehntelange professionelle Erfahrung und Innovation stehen. Bei der Entwicklung theses großartigen und eleganten Geräts haben wir an Sie gedacht. So haben Sie bei jedem Gebrauch die Gewissheit, dass Sie stets großartige Ergebnisse erzielen werden. Willkommen bei Electrolux.

Besuchen Sie uns auf unserer Website, um:

Anwendungshinweise, Prospekte, Fehlerbehebungs- und Service-Informationen zu erhalten:

www.electrolux.com

Ihr erworbenes Produkt zu registrieren, um den besten Service davon zu gewährleisten:

Zubehor, Verbrauchsmaterial und Original-Ersatzteile für Ihr Gerät zu erwerben:

www.electrolux.com/shop

UMWELTTIPPS

Recyclen Sie Materialien mit dem Symbol Entsorgen Sie die Verpackung in den entspruchenden Recyclingbehältern. Recyclen Sie zum Umwelt- und Gesundheitsschutz elektrische und elektronische Geräte.

Entsorgen Sie Geräte mit diesen Symbol nicht mit dem Hausmüll. Bringen Sie das Gerät zu ihrer örtlichen Sammelstelle oder wenden Sie sich an Ihr Gemeindeamt.

REPARATUR- UND KUNDENDIENST

Bitte verwenden Sie ausschließlich Original-Ersatzteile für ihre Produkte.

Halten Sie folgende Angaben bereit, wenn Sie sich an den Kundendienst wenden (diese Informationen finden Sie auf dem Typenschild): Modell, Produktnummer (PNC), Seriennummer.

Warnings-/Sicherheitshinweise.
i Allgemeine Informationen und Empfehlungen.
Informationen zum Umweltschutz.

Änderungen vorbehalten.

1. SICHERHEITSHINWEISE

Vorsicht! Die Instruktionen, die in thisem Handbuch gegeben werden, müssen strikt eingehalten werden. Es wird keinerlei Haftung übernommen für mögliche Mängel, Schäden oder Brände der Dunstabzugshaube, die auf die Nichtbeachtung der Vorschriften in thisem Handbuch zurückzuführen sind. Die Dunstabzugshaube ist ausschiesslich zum Einsatz im privaten Haushalt vorgesehen.

Achtung! Das Gerät nicht an das Stromnetz anschließen, solange die Installation noch nicht abgeschlossen ist. Vor Beginn sãmtlicher Reinigungsoder Wartungsarbeiten muss das Gerät durch Ziehen des Steckers oder Betätigten des Hauptschalters der Wohnung vom Stromnetz getrennt werden.

Bei allen Installations- und
Instandhaltungsarbeiten immer
Schutzhandschuhe/TRagen.
Kinder nicht mit dem Gerät speilen halten.
Erwachsene und Kinder dürfen nie
unbeaufsichtigt das Gerät betreiben,
- wenn sie körperlich oder geistig dazu
nicht in der Lage sind,
- oder wenn他们在 Wissen und Erfahrung
fehlen, das Gerät richtig und sichere zu
bedienen. Die Dunstabzugshaube niemals
ohne korrekt montiertes Gitter in Betrieb
setzen! Die Dunstabzugshaube darf
NIEMALS als Abstellfläche verwendet
werden, sofern dies nicht ausdrücklich
angegeben wird. Der Raum muss über
eine hinreichende Belüfung verfügen,
wenn die Dunstabzugshaube mit
anderen gas- oder brennstoffbetriebenen
Geräten gleichzeitig verwendent
wird. Bei gleichzeitigem Betrieb der
Dunstabzugshaube im Abluftbetrieb und
Feuerstätten darf im Aufstellraum der
Feuerstätte der Unterdruck nicht länger als
4 Pa (4 x 10-5 bar) sein. Die angesaugte
Luft darf nicht in Rohre geleitet werden, die
für die Ableitung der Abgase von gas- oder
brennstoffbetriebenen Geräten genutzt
werden. Es ist strengstens verboten, unter
der Haube mit offener Flamme zu kochen.
Eine offene Flamme beschädigt die Filter
und kann Brände verursachen, daß ist
dies in jedem Fall zu vermeiden. Das
Frittieren muss unter Aufsicht erfolgen, um
zu vermeiden, dass das überhützte Öl Feue
fängt.

Vorsicht! Zugängliche Teile konnen beim Gebrauch mit Kochgeräten heiss werden.

In Bezug auf technische und Sicherheitsmaßnahmen für die Ableitung der Abluft sind die Vorschriften der zuständigen örtlichen Behörden strengstens einzuhalten. Die Haube muss regelmäßigerinnen und außen gereinigt werden (MINDESTENS EINMAL IM MONAT, diesbezüglich sind in jedem Fall die ausdrücklichen Angaben in der Wartungsanleitung theses Handbuchs zu beachten). Eine Nichtbeachtung der Vorschriften zur Reinigung der Haube sowie zur Auswechselung und Reinigung der Filter führt zu Brandgebung. Um das Risiko eines Stromschlages zu vermeiden, darf die Dunstabzugshaube ohne richtig eingesetzte Lampen nicht betriuben werden. Es wird keinerlei Haftung übernommen für Fehler, Schäden oder Brände des Gerätes, die durch Nichteinhaltung der in thisem Handbuch aufgeführten Anweisungen verschuldet wurden.

Warning! Erfolgt die Installation der Schrauben oder Befestigungsvorrichtungen nicht entsprechend den vorliegenden Anweisungen, führt dies zu Gefahr durch Stromschlag.

2.BEDIENUNG

Der Dunstabzug dient zum Absaugen der beim Kochen entstehenden Dämpfe. In dem mitgelieferten Montagehandbuch ist angegeben, ob Sie ihre Haube als Abluft

oder Umluftversion betreiben.

3.BEFESTIGUNG

Die Netzspannung muss der Spannung entsprechen, die auf dem Betriebsdatenschild im Innern der Haube angegeben ist. Sofern die Haube einen Netzstecker hat, ist dieser an zugänglicher Stelle an eine den geltenden Vorschriften entsprechende Steckdose auch nach der Montage anzuschlieben. Bei einer Haube ohne Stecker (direkter Netzanschluss) oder falls der Stecker nicht zugänglich ist, ist ein normgerechter zweipoliger Schalter auch nach der Montage anzubRINGen, der unter Umständen der Überspannung Kategorie III entsprechend den Installationsregeln ein vollständiges Trennen vom Netz garantiert.

Hinweis! Vor der Inbetriebnahme muss sichergestellt sein, dass die Netzversorgung (Steckdose) ordnungsgemäß montiert wurde.

Der Abstand zwischen der Abstellfläche auf dem Kochfeld und der Unterseite der Dunstabzugshaube darf 50cm im Fall von elektrischen Kochfeldern und 50cm im Fall von Gas- oder kombinierten Herden nicht untersuchen. Wenn die Installationsanweisungen des Gaskochgeräts einen größeren Abstand vorgegeben, ist dieser zu berücksichtigten.

4. WARTUNG

Hinweis! Vor jeder Reinigung und Pflege ist die Dunstabzugshaube durch Ziehen des Netzsteckers oder Ausschalten der Sicherung stromlos zu machen. Die Dunstabzugshaube muss sowohlinnen als auch außen möglich bereinigt werden (etwa in denselben Intervallen, wie die Wartung der Fettfilter). Zur Reinigung ein mit flüssigem Neutralreiniger getränktes Tuch verwenden. Keine Produkte verwenden, die Scheuermittel enthalten. KEINEN ALKOHOL VERWENDEN!

Hinweis! Nichtbeachtung dieser Anweisungen zur Reinigung des Gerätes und zum Wechsel bzw. zur Reinigung der Filter kann zum Brand führen. Diese Anweisungen sind unbedingt zu beachten! Der Hersteller übernimmt keine Haftung für irgendwelche Schäden am Motor oder Brandschäden, die auf eine unsachgemäß Wartung oder Nichteinhaltung der oben angeführten Sicherheitsvorschriften zusückzufahren sind.

4.1 Fettfilter

Der Metallfettfilter muss einmal monatlich gewaschen werden. Das kann mit einem milden Waschmittel von Hand, oder in der Spulmaschine bei niedriger Temperatur und Kurzspülgang erfolgen. Der Metallfettfilter kann bei der Reinigung in der Spulmaschine abfärben, was seine Filtermerkmale jedoch in keiner Weise beeinträchtigt.

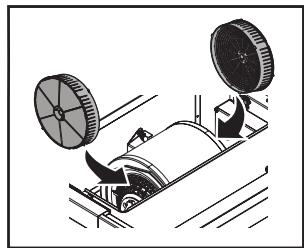

4.2 Aktivkohlefilter

Je nach der Benetzungsdauer des Herdes und der Häufigkeit der Reinigung des Fettilters tritt nach einer mehr oder weniger langen Benutzungsdauer die Sattigung des Aktivkohlefilters auf. Auf jeder Fall muß der Filtrereinsatz mindestens alle 4 Monate ausgewechselt werden. Er kann NICT geeinigt oder erneut aktiviert werden.

5. BEDIENELEMENTE

Bei starker Dampfentwicklung die hochste Betriebsstufe einschalten. Es wird empfohlen, die Dunstabzugshaube schon fünf Minuten vor Beginn des Kochvorganes einzuschalten und sie nach dessen Beendigung noch ungebahr 15 Minuten weiterlaufen zu halten.

Die Steuerelemente befinden sich auf der Oberseite des ausziehbaren Fachs an der Haube.

Öffnen Sie das Fach zum Zugriff auf die Befehle und schalten Sie die Haube an. Wenn das Fach geschlossen wird, werden alle Funktionen der Haube deaktiviert, mit Ausnahme des Lichts, welche auch auf der Unterseite des Fachs zu finden ist. Bei erneutem Öffnen des Fachs, wird der Status der vorherigen Operation wieder hergestellt und Sie konnen die relative Lichtsignale sightbar erkennen.

T1. ON / OFF-Taste Lichter (LED L1 leuchtet)
OFF-Taste - Wahltaste Geschwindigkeit (Leistung) Saugwirkung -1 (LED L2 leuchtet)
T3. Kurzwahl-Taste (Power) Saugwirkung 2 (LED L2 + L3 leuchtet)
T4. Kurzwahl-Taste (Power) Saugwirkung 3 (LED L2 + L3 + L4 leuchtet)
T5. Kurzwahl-Taste (Power) Saugwirkung intensive (LED L2 + L3 + L4 leuchtet + LED L5 blinkend) - Dauer 5 Minuten - nach dem die Haube automatisch die Geschwindigkeit (Leistung) Saugwirkung 2 eingestellt.

Verzögerte Abschaltung der Haube (LED blinkt):

Sie können die verzogerte Abschaltung (Sleep-Timer) der Haube (OFF) einrichten, indem Sie für mehr als 2 Sekunden auf die Geschwindigkeit (Leistung) Saugwirkung, welche gerade aktiv ist, drucken.

Die möglichen Verzögerungszeiten sind wie folgt:

Geschwindigkeit (Leistung) Saugwirkung 1: 20 Minuten

Geschwindigkeit (Leistung) Saugwirkung 2: 15 Minuten

Geschwindigkeit (Leistung) Saugwirkung 3: 10 Minuten

Geschwindigkeit (Leistung) Saugwirkung intensiv: 5 Minuten

Filtersattigungsanzeige

Die Haube ist mit einer Funktion ausgerichtet, die in regelmäßigen Abständen, den Benutzer warnen, wenn die Filter gesättigt sind und sie eine Durchführung von Wartungsarbeiten besteht.

Fettfilter-Sattigungsanzeige: Mit ausgeschalteter Haube (OFF) alle LED Geschwindigkeiten (Leistung) auf Soggestellt leuchten für 40 Sekunden.

Sattigungssignal Aktivkohlefilter: Mit ausgeschalteter Haube (OFF) blinken alle LED Geschwindigkeiten (Kraft-) Saugwirkung für 40 Sekunden.

Die Aktivierung des Sattigungssignal

Aktivkohlefilter: Dieser ist in der Regel ausgescheltet, um sie anzuschalten die Haube ausgeschalten (OFF), und zur gleichen Zeit beiden Tasten T3 und T5 für mehr als 3 Sekunden drücken, die LED L3 und L5 beginnen zu blinken.

Zum dieser zu deaktivieren wiederholen den Vorgang, die LEDs L3 und L5 leuchten beständig.

Reset-Signal Sattigung der Filter:

Mit angeschalteter Haube (ON), drücken Sie die Taste T2 für mehr als 2 Sekunden, alle LEDs leuchten kurz auf.

Hinweis: Falls erforderlich, wiederholen Sie den Vorgang wenn beide Fallberichte (Fettfilter und Aktivkohlefilter) aktiv sind.

6. BELEUCHTUNG

Die Haube ist mit einem auf der Leuchtdiodentechnologie basierten Beleuchtungssystem ausgestattet. Die LEDs ermögen eine optimale Beleuchtung der Kochfläche. Sie haben eine zehnfache Lebensdauer gegenüber traditionellen Leuchten undieten eine Energieersparnis bis zu 90% .

Achtung! Nicht direkt in das LED Licht schauen.

Um die LEDs mit neuen zu ersetzen, setzen Sie sichitte mit dem Kundendienst in Verbindung.
