DAGL6040VI - 942 150 324 - Köksfläkt ELECTROLUX - Gratis bruksanvisning och manual

Produkttyp	Spisfläkt
Märke	Electrolux
Modell	DAGL6040VI / 942 150 324
Kategori	Fläkt
Uppskattad bredd	60 cm
Minsta avstånd ovanför spisen	50 cm (elektrisk), 50 cm (gas eller kombinerad)
Antal sugsteg	3 hastigheter + intensiv
Belysning	LED (lång livslängd, energibesparing)
Kontroller	Utdragbar låda med touchknappar och LED-indikatorer
Fettfilter	Metall, diskmaskinssäker (månatlig rengöring)
Kolfilter	Byte var 4:e månad, ej tvättbar
Filtermättnadsindikator	Ja, för båda filtren (blinkande LED)
Timer	Ja, programmerbar beroende på hastighet (5-20 minuter)
Elförsörjning	220-240 V (standard)
Installationstyp	Extern evakuering eller intern recirkulation
Säkerhet	Frånkoppling före underhåll, brandskydd
Material	Rostfritt stål (troligt)

Vanliga frågor - DAGL6040VI - 942 150 324 ELECTROLUX

Hur rengör jag fettfiltret?

Fettfiltret ska rengöras en gång i månaden. Du kan tvätta det för hand med ett milt rengöringsmedel eller i diskmaskin på låg temperatur och snabbt program. Diskmaskintvätt kan orsaka missfärgning men påverkar inte prestandan.

När ska kolfiltret bytas?

Kolfiltret måste bytas var 4:e månad som mest. Det kan inte tvättas eller återställas.

Hur återställer jag filterövervakningsindikatorn?

Med fläkten på (ON), tryck på knapp T2 i mer än 2 sekunder. Alla LED-lampor tänds kort för att bekräfta återställning. Om båda indikatorerna är aktiva, upprepa proceduren.

Hur aktiverar och använder jag timern?

Tryck i mer än 2 sekunder på knappen för den aktiva hastigheten. Tillgängliga tider: hastighet 1: 20 min, hastighet 2: 15 min, hastighet 3: 10 min, intensiv: 5 min. LED-lamporna blinkar under nedräkningen.

Hur tänder eller släcker jag lampan?

Använd knappen T1 (ON/OFF lamps). LED L1 tänds när lampan är aktiv. Lampan kan även styras med en knapp på lådans undersida.

Vad är minimiavståndet mellan fläkten och spisen?

Minimiavnståndet är 50 cm för elektriska spisar och 50 cm för gas- eller kombispisar. Om kokapparatens instruktioner anger ett större avstånd, följ det.

Kan jag använda fläkten utan filter?

Nej, använd aldrig fläkten utan att filtren är korrekt monterade. Det innebär brandrisk och skadar apparaten.

Vad gör jag om fläkten inte fungerar efter installation?

Kontrollera att fläkten är ordentligt ansluten och att lådan är öppen (kontrollerna fungerar endast när lådan är öppen). Se till att elen är på och att säkringen inte har gått.

Hur aktiverar jag indikatorn för kolfilterövervakning?

Stäng av fläkten (OFF), tryck sedan samtidigt på knapparna T3 och T5 i mer än 3 sekunder. LED L3 och L5 blinkar för att bekräfta aktivering. För att avaktivera, upprepa proceduren tills LED-lamporna förblir fast tända.

Hur byter jag LED-belysningen?

LED-belysningen är integrerad och måste bytas av teknisk service. Titta inte direkt på LED-ljuset och försök inte byta det själv.

BRUKSANVISNING DAGL6040VI - 942 150 324 ELECTROLUX

Tack for att du kopt en Electrolux-product. Du har valt en produit som for med sig ørtionden av yrkeserfarenhet och innovation. Genial och snygg har den utformats med dig i øtanke. Sa nar du an anvander den kan du kanna dig trygg med att veta att du fãr fantastiska resultat varje gang. Våkkommen till Electrolux.

Besök var webbplats for att:

Fä tips om användning, broschyrer, felsökare, serviceinformation: www.electrolux.com

Registrar a din produit for bättre service: www.electrolux.com/productregistration

Köp tillbehör, forbrunningsvaror och originalreservdilar till din produit: www.electrolux.com/shop

MILJÖSKYDD

Atervinn material med symbolen Återvinn Förpackningen genom att placera den i lampligt kär.

Bidra till att skydda.Var miljo och var halsa genom att atervinna avfall fran elektriska och elektroniskaprodukter.Slang inteprodukter markta med symbolen med hushallsavfallet.Lamna inprodukten pa narraste atervinningsstationllerkontaktaCOMMunkontoret.

KUNDTJÄNST OCH SERVICE

Vi rekommenderar att originalreservdeler anvands. Ha foljande uppgifter till hands narr du kontaktar serviceavdelningen. Informationen finns på typskylten. Modell, PNC, serienummer.

? Varnings-/viktg sakerhetsinformation.
i Allman information och tips
Miljöinformation.

Vi forbahller oss ratten till andringar utan foregaende meddelande.

1. SÄKERHETSFÖRESKRIF-TER

Försiktigkeit! Följ noga instruktionerna ienna manual. Tillverkaren fransager sig allt ansvar for eventuella Funktionsef, skador erller bränder som uppstar pa apparaten pa grund av att instruktionerna ienna manual inte har respekterats. Denna koksflakt ar endast amnad for privatBruki hemmet.

Varning! Anslut inte apparaten till elnätet forrän installationen ar helt slutford.

Gör alltid fläkten strömlös innan nàgon typ av underhállsarbete eller rengöring inleds genom att dra ur kontakten ellslá av bostadens huvudströmbrytare.

Använd alltid skyddshandskar vid installation och underhäll.

Apparaten fär inte användas av barn eller personer med reducerad rörelseformåga eller mental kapacitet, eller personer som saknar erfarenhet och kännedom om apparaten, sātillvida inte användandet övervakasulled instruktioner ges av erfaren person som ansvarar for sakerheten. Barn fär inte lämnas utan uppsikt for att forbhindra att de leker med apparaten.

Fläkten fär alridg användas utan att gallret ar korrekt monterat!

Fläkten fär ALDRIG användas som avställningsyta om inte detta är uttryckligen angivet.

Lokalen skall vara ordentigt ventilerad\ när köksfläkten används tillsammans med\ andra apparater vilka matas med gas och\ andra typer av brännle.

Utblasningsluften fär inte ledas in i rokkanal som används for avledning av rokångor somkommen frän apparater vilka matas med gas aller andra typer av bränsle.

Det ar strängt forbjudet att flambera mat under fläkten.

Öppna lågor skadar filtren och kan orsaka brand och skall därfor undvikas i alla lagen. Frityrkoking skall ske under uppsikt for att undvika att overhettad olja fattar eld.

Försiktigkeit! Vid användning tillsammans med spisar och matlagningsutrustning kan tillgangliga delar hettas upp avsevärt.

Vad beträffar de tekniiska och sakerhetsatgärder som skall vidtas for avledning av utblåsningsluften, skall

Rengör fläkten ofta, savál utvändigt som invändigt, (MINST EN GANG I MANADEN, och respektera under alla handelser samtiga unterhällsinstruktioner ienna manual).

Bristande rengöring av fläkten och filtren samt ett uteblivet byte av filtren medfor brandfara.

Använd eller lamna aldrig fläkten utan korrekt imonerade lampor für att undvika risken für elektriska stötar.

Tillverkaren fransager sig allt ansvar for eventuella problem aller bränder som orsakats av att instruktionerna ienna manual inte afterlevts.

Varning! En utebliven installation av de fixeringssskruvar och fixeringsanordninger som dessa anvisningar foreskriver kan medforalelektriska risker.

2.ANVÄNDNING INSTALLATION

Fläkten används für att suga ut matos och ánga. I den bifogade installationshandboken indikeras de av de tvá versionerna som ar disponbla på den modell ni ár Ågare till.

De disponbla versionerna ar de foljande: utsugningsversion med utvändig evakuering

eller filterversion med invändig

atercirkulation

3. INSTALLATION

Natspänningen skall motsvara spänningen som anges på markplaten som sitter innate i fläkten. Om fläkten ar utrustad med stickkontakt skallenna anslutas till attag som ar lattilgängliegt aven after installationen och som uppfyller gällande foreskrifter. I det fall fläkten saknar stickkontakt (direktanslutting till nätet), aller om uttaget ar placerat en svårätkomlig plats skall en godkänd tvöpolig strömbrytare installeras som garantar er en fullkomlig frankoppling fran nätet i samband med overspänningsklass III, i enligitet med installationsbestämmlserna.

Varning! kontrollera innan fläktens krets ansluts med natspänningen att den fungerar korrekt och ar korrekt monterad.

Minsta tillatna avstand mellan kokkärlens
stödyta på spishällen och köksfläktes
underkant ar 50cm om det är fragan om en
elektrisk spis och 50cm om det är fragan
om gasspis eller kombinerad gashäll.
Om spishällens instruktioner anger ett
större avstand skall detta respekteras.

4. UNDERHÄLL

Varning! Gor alltid flakten stromlos
innan nágon typ av underhällsarbete
eller renngöring inleds genom att sla ifran
bostadens huvudströmbrytare.
Flakten skall renngoras oftà, savál invändigt
som utvändigt (atminstone med sama
underhällsintervall som für fettfiltren).
Använd en trasa fuktad med neutrala
rengöringsmedel vid renngöring.
Undvikprodukter som innehäller slipmedel.
ANVÄND INTE ALKOHOL!

Varning! Observera att en bristande renngöring av apparaten och iche utförda filterbyten kan medfora brandrisk. Följ därfor ovanstäende instruktioner noga. Tillverkaren fransager sig allt ansvar for eventuella motorskador, elsvádor beroende på att bristande underhäll eller att dessa instruktioner inte respekterats. Observera att en bristande renngöring av apparaten och filtren kan medfora brandrisk. Följ därfor ovanstäende instruktioner noga.

4.1 Fettfilter - Flettret skall rengöras en gäng i帽子en, med att milt rengöringsmedel, for hand aller i diskmaskin, med låg temperatur och kort program. Vi tvätt i diskmaskin kan fettfiltret av metall missfãrgas utan att detta på nagot satt paverkar filtrts uppsugningsförmåga.

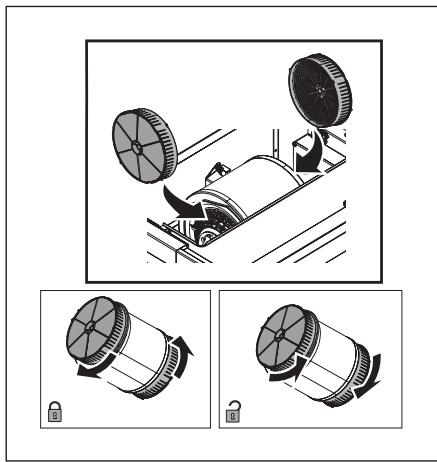

4.2 Aktiv kolfilter

Kolfiltret mattas after en mer aller min-dre lang tidsperiod beroende pa i vilken utstrackning flakten anvands, pa typen av matlagning och hur regelbundet fettfiltre rengors.Det ar under alla handelser nod-vandigt att ersatta kolffilterpatronen minst var 4 manad.

Filtret kan INTE rengöras eller Återanvändas.

5. KOMMANDON

De basta resultatet erhälls om man
använden en lög hastigkeit vid normala
forhällanden och en hög hastigkeit nar
oset ar mera koncentrerat. Slå på flåkten
nagra minutes innan ni böjar laga mat, på
detta sätt skapas ett undertryck i koket. Låt
flåkten stå på after avslutad matlagning i
cirka 15 minutes eller till dess matoset har
försvunnit.

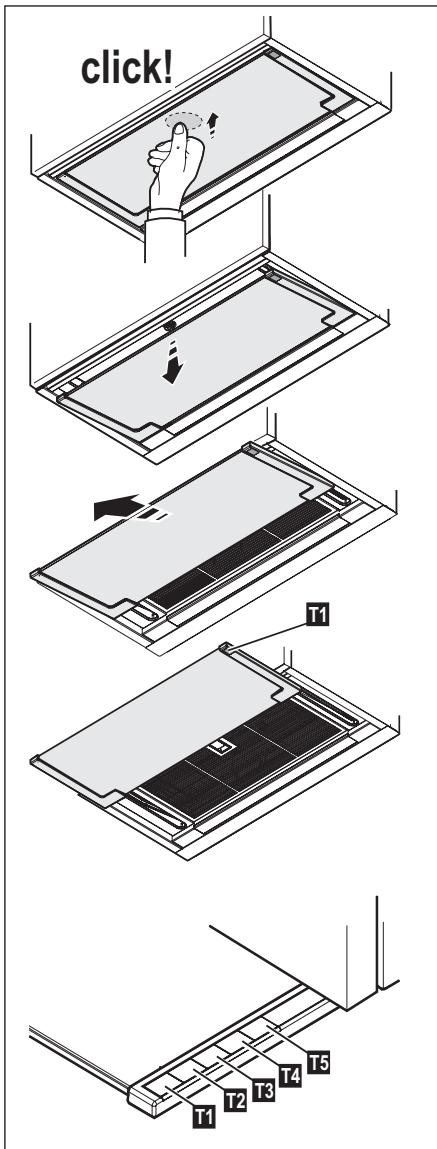

Fläktens kommandotangenter sitter på den utdragbara ladans ovensida.

Öppna ladan for att komma Åt
kommandotangenterna och starta fläkten.
När ladan År stängd År fläktens samtiga
funktioner avaktiverade, med untantag für
belysningen for vilken ytterligare en tangent
är placerad på lads undersida.

När ladan öppnas Återupprattas de Funktioner som fungerade nar ladan stängdes ochljussignalerna for dessa Funktioner kan visualiseras.

T1. ON/OFF-tangen for belysning (Lysdiod L1 ar tänd)
OFF-tangent - Tangent für val av utsugningshastigkeit (effekt) 1 (Lysdiod L2 ar tänd)
Tangent for val av utsugningshastigkeit (effekt) 2 (Lysdiod L2+L3 Är tända)
T4. Tangent for val av utsugningshastigkeit (effekt) 3 (Lysdiod L2+L3+L4 ar tanda)
Tangent for val av den intensiva utsugningshastigheten (effekten) (Lysdioderna L2+L3+L4 ar tanda+ Lysdiod L5 blinkar) - Funktionstid 5 minutes - varefter flakten automatiskt gär over till utsugningshastighet (effekt) 2.

Tidsinställd avstängning av fläkten (Lysdioderna blinkar):

Genom att trycka ned tangenten for den utsugningshastigkeit (effekt) som fungerar for tilflälet en andra gäng under mer an 2 sekunder aktiveras tidinställningen av avstängningen av fläkten (OFF).

Följande avständingstider ar disponbla: Utsugningshastighet (effect) 1: 20 minutes Utsugningshastighet (effect) 2: 15 minutes Utsugningshastighet (effect) 3: 10 minutes Intensiv utsugningshastighet (effect): 5 minutes

Signal for filtrns mattning

Fläkten ar utrustad med en Funktion som med jämna mellanrum indikerar när filtren ar igengrodda och kraver unterhäll.

Signal for fettfiltrets mattning: när flakten ar avstängd (OFF) tänds samtiga Lysdioder for utsugningshastigheterna (effekterna) under 40 sekunder.

Signal for det aktiva kolfiltrets

mättning: nar fläkten ar avständg

OFF) blinkar samtiga Lysdioder for utsugningshastigheterna (effekterna) under 40 sekunder.

Aktivering av det aktiva kolfiltrets signal for mättning:Vanligtvis ar Funktionen som signalerar att det aktiva kolfiltret kraver underhäll avaktiverad (OFF). Gör på följande sätt for att aktivera funktionen: stäng av fläkten (OFF) och tryck ned tangenterna T3 och T5 samtidigt under mer øn 3 sekunder, Lysdioderna L3 och L5 börjar blinka.

Upprepa forfarandet for att avaktivera Funktionen, Lysdioderna L3 och L5 börjar lysa med fast sken.

Reset av signalen for filtrens mättning:

Tryck ned tangenten T2 under mer an 2 sekunder nar flakten ar i Funktion (ON), samtiga Lysdioder tand under en kort stund.

OBS: om sá kravs ar skall forfarandet upprepas i det fall bada signalerna (fettfilter och aktivi kolfilter) ar aktiverade.

6. BELYSNING

Flåkten är utrustad med ett belysningsystem som bygger på lysdiodsteknologi.

Lysioderna garanterar optimal belysning, uptilt 10 ganger langre livslängd jamfort med konventionella lampor och mojiggoren energibesparing pa 90%

Varning! Rikta inte blichen direkt mot lysdiodernas Ijus.

Kontakta det teknska servicekontoret for byte av lysdioderna.

VI TENKER PÅ DEG

4.2 Aktivt kullfilter

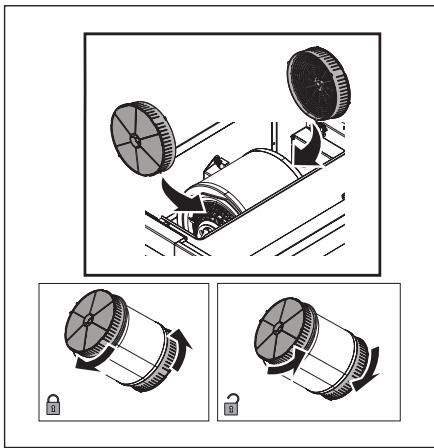

4.2 Filter med aktivt kul

Kulfilteret skal udskiftes haver 4. Maned,
hvis emhaeten ikke benyttes intensivt, eller oftere.

Kulfilteret kan IKKE vaskes eller genanvendes.
