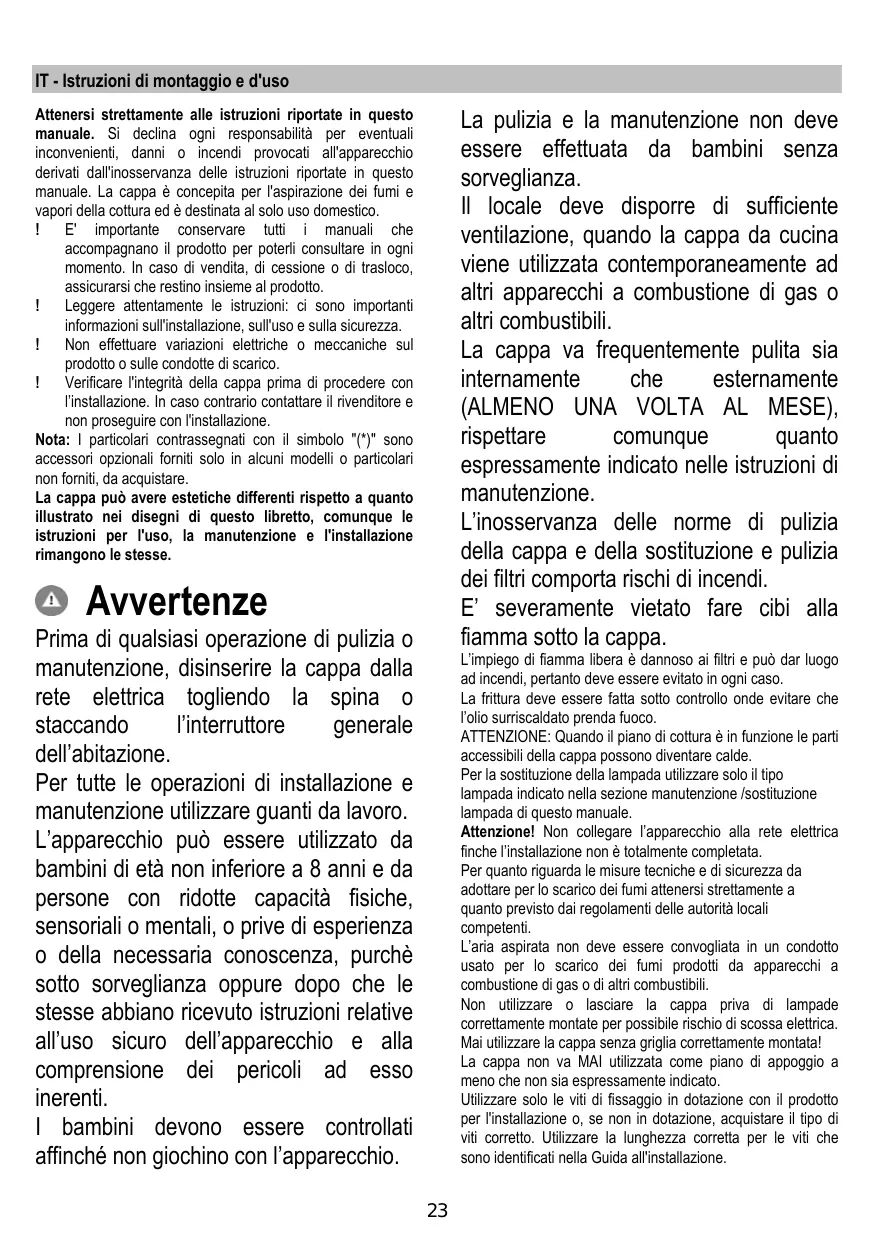

MANUALE UTENTE INTERSTELLAR X BGL EICO

Attenersi strettamente alle istruzioni riportate in quello manuale. Si declina ogni responsabilità per eventuali inconvenienti, danni o incendi provocati all'apparechio derivati dall'inosservanza delle istruzioni riportate in quello manuale. La cappa è concepita per l'aspirazione dei fumi e evapori della cottura ed è destinata al solo uso domestico.

! E' importante conservare tutti i manuale che arrivapagnano il prodotto per poterli consultare in agli giorni. In caso di vendita, di cessione o di trasloco, assicurarsi che restino insieme al prodotto.
! Leggere attendamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza.
! Non effettuare variazioni elettriche o meccaniche sul prodotto o sulle condotte di scarico.
! Verificare l'integrità della cappa prima di procedere con l'installazione. In caso contrario contattare il rivenditore e non proseguire con l'installazione.

Note: I particolari contrassegnati con il symbolo " (*)" sono accessori optionali forniti solo in alcuni modelli o particolari non forniti, da acquistare.

La cappa può essere estetiche differenti rispetto a quello illustrato nei disegni di quello libretto,comingsque le istruzioni per l'uso,la manutenzione e l'infallazione rimangono le stesse.

Avvertenze

Prima di qualsiasi operazione di pulizia o manutenzione, disinserire la cappa alla rete elettrica togliendo la spina o staccando l'interruttore generale dell'abitazione.

Per tutte le operazioni di installmente e manutenzione utilizzare quanti da lavoro. L'apparecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte disponità fisiche, sensoriali o mentali, o privile di esperienza o della necessaria conoscenza, purché molto sorvegianza oppure dopo che le stesse abbiano ricevuto istruzioni relative all'uso sicuro dell'apparecchio e alla comprenione dei pericoli adesso inerenti.

I bambini devono essere controllati affinché non giochino con l'apparecchio.

La pulizia e la manutenzione non deve essere effettuata da bambinienza sorveglianza.

Il locale deve disporre di sufficiente ventilazione, quando la cappa da cucina viene utilizzata contemporaneamente ad altri appearecchi a combustione di gas o altri combustibili.

La cappa va frequently pulita sia internamente che esternamente (ALMENO UNA VOLTA AL MESE), rispetto comunque quanto espressamente indicato nelle istruzioni di manutenzione.

L'inosservanza delle norme di pulizia della cappa e della sostituzione e pulizia dei filtri compra rischi di incendi.

E' severamente vietato fare cibi alla fiamma sotto la cappa.

L'impiego di fiamma libera è dannoso ai filtri e può dar luogo ad incendi, pertanto deve essere evitato in agli caso.

La frittura delve essere fissate fattoamente ond e evitare che l'olio surriscaldato prenda fuoco.

ATTENZIONE: Quando il piano di cottura è in funzione le parti accessibili della cappa possono diventare calde.

Per la sostenuzione della lampada utilizzare solo il tipo lampada indicate nella sezione manutenzione /sostenuzione lampada di quello manuale.

Attenzione! Non collegare l'apparecchio alla rete elettrica finche l'installazione non è totalmente completata.

Per quanto riguarda le misure tecniche e di sicurezza da adottare per lo scarico dei fumi atteneri strettamente a quando previsto dai regolamenti delle autorità locali competenti.

L'aria aspirata non delve essere convogiata in un condotto usato per lo scarico dei fumi prodotti da apparecchi a combustione di gas o di altri combustibili.

Non utilizzato o lasciare la cappa priva di lampade correttamente montate per possibile rischio di scossa elettrica. Mai utilizzato la cappa alla griglia correttamente montata!

La cappa non va MAI utilizzata come piano di appoggio a meno che non sia espressamenteindicato.

Utilizzare solo le viti di fissaggio in dotazione con il prodotto per l'installazione o, se non in dotazione, acquistare il tipo di viti corretto. Utilizzato la lunghezza corretta per le viti che sono identificati nella Guida all'installazione.

In caso di dubbio, consultare il centro di assistenza autorizzato o personale qualificata similare.

ATTENZIONE! La mancata installazione di viti e dispositivi di fissaggio in conformità di queste istruzioni cui lo comporte rischi di natura elettrica.

Questo apparecchio è contrassegnato in conformità alla Direttiva Europea 2012/19/EC, Waste Electrical and Electronic Equipment (WEEE). Assicurandosi che questo prodotto sia smaltito in modo corretto, l'utente contribuisce a prevenir le potenziali consequences negative per l'ambiente e la salute.

Il simbolo sul prodotto o sulla documentazione di occupapagnamento indica che quello prodotto non deve essere trattato come rifiuto domestico ma deve essere consegnato presso l'idoneo punto di raccolta per il riciclaggio di apparecchiature elettriche e elettroniche. Disfarsene seguendole normative locali per lo smaltimento dei rifiuti. Per ulteriori informazioni sul trattamento, recupero e riciclaggio di quello prodotto, contattare l'idoneo ufficio locale, il servizio di raccolta dei rifiuti domestici o il negazio presso il quale il prodotto è stato acquistato.

Apparecchiatura progettata, testata e realizzata nel rispetto delle norme sulla:

• Sicurezza: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Prestazione: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suggestimenti per un corretto utilizzato al fine di ridurre l'impatto ambientale: quando iniziata a cucinare, accendere la cappa alla velocità minima, lasciandola accesa per alcuni minutianche后期 della cottura. Aumentare la velocità solo in caso di grande quantità di fumo e vapore, utilizzando la funzione booster solo in casi estremi. Per mantenere ben efficente il systema di riduzione degli odori, sostituire, quando è necessario, il/i filtrò/ì carbone. Per mantenere ben efficente il filtrò del grasso, pulirò in caso di necessità. Per ottimizzazione l'efficienza e minimizzazione i rumori, utilizzare il diametro massimo del systema di canalizzazione indicate in quello manuale.

Utilizzazione

La cappa è realizzata per essere utilizzata in versione filtrante a ricircolo interno.

I fumi e vapori della cottura vengono aspirati all'interno della cappa, filtrati e depurati passando atraverso il/i filtrò/grassi e il/i filtrò/ali carbone di cui DEVE essere formita la cappa.

Importante

E' possible acquistare un Kit per il funzionamento aspirante. In quello caso il filtering al carbone non delve essere installato. Inoltre l'utilizzo del kit aspirante potrebbe richiedere unaInstallation della cappa diversa da quanto illustrato in quello manuale perché, prima di iniziare con l'installazione della cappa, acquistare il kit aspirante e consultare le istruzioni allegate al kit.

Installazione

L'installazione, sia elettrica che meccanica, deve essere eseguita da personale specializzato.

La distance minima fra la superficie di supporto dei recipienti sul dispositorio di cottura e la parte più bassa della cappa da cucina deve essere non inferiore a 50cm in caso di cucine elettriche e di 65cm in caso di cucine a gas o miste.

Se le istruzioni di installmente del dispositivo di cottura a gas specificano una distanza maggiore, bisogna tenerneconto.

Collegamento Elettrico

La tensione di rete deve corrispondere alla tensione riportata sull'etichetta caratteristiche situata all'interno della cappa. Il prodotto è inteso per il collegamento diretto alla rete di alimentazione, applicare quindi un interrottore bipolare a nome che assicuri la disconnessione completa della rete nelle condizioni della categoria di sovratensione III, conformmente alle regole di installatione.

ATTENZIONE! Il particolare B (staffa di fissaggio a soffitto), è dotato di conduttore (giallo-verde) che deve essere collegato alla terra dell'impianto elettrico domestico. Fig. 16-17

ATTENZIONE! Fare particolare attenzione al

posizionamento del cavo inccesso, l'inosservanza di esta indicazione potrebbe provocare gravi danni all'apparecchio e/o lo shock elettrico dell'utilizzatore o dell'inistatatore.

Attenzione! La sostituzione del cavo di interconnessione deve essere effettuata dal servizio assistenza tecnica autorizzato.

Montaggio

Prima di iniziare con l'installazione:

• Verificare che il prodotto acquistato sia di dimensioni idonee alla zona di installmenta prescelta.
• Togliere il/i filtering/ al carbone attivo se fomini (vedi anche paragrafo relative). Questo/ i va/nno rimontato/ i solo se si vuole utilizzare la cappa in versione filtrante.
• Verificare che all'interno della cappa non vi sia (per motivi di trasporto) materiale di corredo (ad esempio buste con viti, garanzie etc), eventuallye va molto e conservato.

Questo tipo di cappa deve essere fissata al soffitto.

Prodotto dal peso excessivo, la movimentazione e installmente della cappa deve essere fattà da almeno due o più personne.

La cappa è dotata di tasselli di fissaggio adatti alla maggiordi parte di pareti/soffitti. E' tuttavia necessario interpellare un techniciane qualificato per accertarVi sull'idoneità dei materiali a seconda del tipo di parete/soffitto. La/il parete/soffitto devesecco sufficientemente robusto da sostenerile il peso della cappa.

Funzionamento

La cappa dispone di un controllo posto sul bordo della cappa e cui è esere controllataanche con l'apposto telecomando (fornito solo su alcuni modelli).

Pannello di controllo sulla cappa

T1. Tasto di controllo della velocità (potenza) di aspirazione.

Premere ripeturamente fino a selezionare la velocità desiderata tra:

Velocità OFF - Led L1: spento

Velocita 1 (aspirazione bassa) - Led L1: luce verde

II Led L2 lampeggia in verde se attivato lo spegnimento della cappa ridardato (solo con telecomando).

Velocità 2 (aspirazione media) - Led L1: luce gialla

Il Led L2 lampeggia in giallo se attivato lo spagnimento della cappa ritardato (solo con telecomando).

Velocità 3 (aspirazione alta) - Led L1: luce celeste

II Led L2 lampeggia in celeste se attivato lo spegnimento della cappa.
ritardato (solo con telecomando).

Velocità 4 (aspirazione intensiva) – Led L1: celeste pulsante

Note1: La velocità 4 ha una durata limitata di 5 min, dopodichè la cappa passa automaticamente alla velocità 2.

T2. Tasto di controllo illuminazione (luce piano di cottura-luce ambiente)

Premere brevamente per l'illuminazione del piano di cottura

Premere e mantenere premuto più a lungo per accendere, spegnere e regolare l'intensità luce ambiente

Nota: La luce ambiente è disponibile solo in alcuni modelli.

Segnalazione saturazione filtrograssi - Led L1: luce rossa

La segnalazione è visible per un minuto circa dopo aver spento la cappa.

Quando compare esta segnalazione eseguire la manutenzione del filtro grassi.

Segnalazione saturazione filtro al carbone - Led L1: luce rossa lampeggiante

La segnalazione è visible per un minuto circa dopo aver spento la cappa.

Quando compare esta segnalazione eseguire la manutenzione del filtro carbone.

Disattivazione/Attivazione segnalazione saturazione filtrato al carbone:

Questa segnalazione è normalmente attivata, per disattivarla:

a cappa spenta premere contemporaneamente i tasti T1 e T2 sino ad udire un segnale acustico (beep).

Rilasciare entrambi i tasti e ripremere gli stessi tasti T1 e T2 brevemente.

Il led L1 si illumina in rosso a luce fissa (segnalazione attiva) per poi iniziare a lampeggiare (segnalazione disattivata).

Ripetere l'opération se si desidera riattivare la segnalazione, il led L1 da grosso lampeggiante (segnalazione disattiva) si illumina a luce fissa (segnalazione attivata).

Reset segnalazione saturazione filtri

A cappa spenta premere contemporaneamente i tasti T1 e T2 per almeno 5 secondi, il led L1 smette di segnalare la saturazione.

Ripetere I'operazione nel caso di segnalazione contemporanea di entrambi i filtri.

Affiliazione telecomando

L'avvenuta affiliazione del telecomando viene visualizzata con entrambi i LED accesi che migliorare in sequenza più colori.

Funzionamento automatico (sensore), connessione con SNAP®

Attenzione! Si raccomanda di procedere alla "Regolazione dei parametri per il Funzionamento automatico" (vedi paragrafo relative) prima di utilizzato il funzionamento automatico e di collegare la cappa allo SNAP®.

Funzionamento automatico (sensore)

La cappa si accenderà alla velocità più idonea in base ai fumi di cottura rilevati dal sensore di cui è dotata la cappa.

Per attivare esta funzione:

Premere brevamente i tasti T1 e T2 il LED L1 si illumina moltoZX. lo colori, il LED L2 si illumina in bianco.

Funzionamento automatico della cappa con SNAP^圆

Note: Lo SNAP^® è una unita di aspirazione ausiliaria in grado di funzionare insieme alla cappa.

Per le ulteriori informazioni, consultare il manuale fornito con lo SNAP®

Per attivare esta funzione:

Premere contemporaneamente i tasti T1 e T2 il LED L1 si illumina moltocondrando piu colori, il LED L2 si illumina in arancio.

Regolazione dei parametri per il Funzionamento automatico

Nota: Tutte le operazioni di calibrazione, selezione, regolazione e collegamento logico sotto descripte sono possibili cappa spenta (OFF), e prevedono:

• Calibrazione della cappa (automatica o manuale).
• Selezione del tipo di piano di cottura (gas - induzione o elettrico)
• Collegamento logico tra cappa e SNAP® (se in possesso dello SNAP®).

Calibrazione del sensore

Note: La calibrazione dura per circa 5 minuti, i LED L1 e L2 lampeggiano in bianco.

La calibrazione è necessaria per permettere al sensore di cui la cappa è dotata di lavorare correttamente e più essere:

Automatica:

ogni qualvolta la cappa viene ricollegata alla rete elettrica (ad es: con la prima installatione o dopo un blackout).

Manuale:

Da eseguire quando si notation un funzionamento insolddisfacente del Funzionamento automatico e va eseguita quando nella cucina persistonto condizioni ambientali normali.

Premere a lungo il tasto T1.

Selezione del piano di cottura (gas - induzione o elettrico)

Premere contemporaneamente i tasti T1 e T2 sono adudire un segnale acustico (beep) rilasciare i tasti e premere nuovamente (entro 5 secondi circa) il solo T2 per entrare nella modalità di scelta del piano di cottura.

Con le successive pressioni sul tasto T2 si più perché scegliere il piano di cottura desiderato secondo lo schema seguente:

Led 2 arancio: Piano di cottura a gas

Led2 blu: Piano di cottura a induzione

Led 2 bianco: piano di cottura elettrico

Il tasting prescelto rimane acceso ad indicare l'avvenuta selezione, dopo 10 secondi il tasting lampeggia brevamente ad indicare che la selezione eseguita è stata registrata.

Collegamento logico tra cappa e SNAP^® (se in possesso dello SNAP^® ).

Il collegamento tra cappa e SNAP^® è automatico. non è necessario eseguire alcuna impostazione.

Telecomando

Attenzione! Alcune funzioni di quello telecomando sono attivabili solo con alcuni modelli di cappa.

Affiliazione telecomando:

Premere a lungo T2 +T5 entro il primo minuto di alimentazione della cappa.

L'avvenuta affiliazione sare visible sulla cappa.

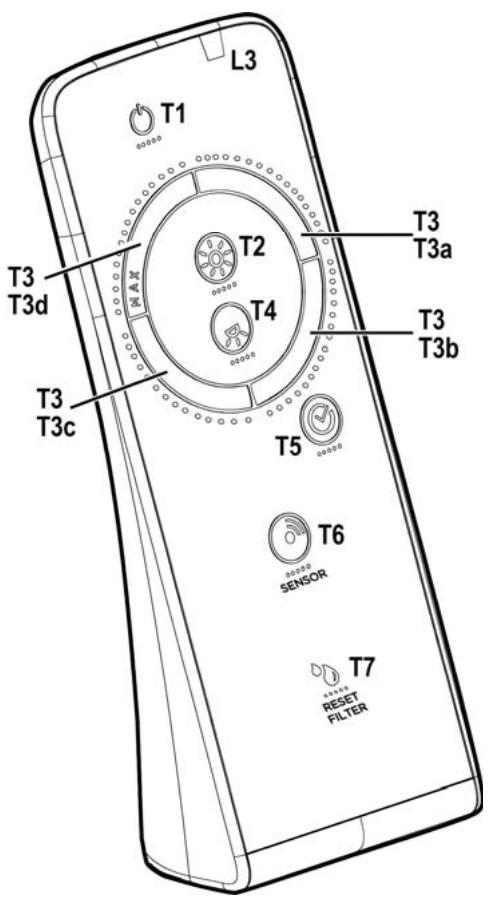

Descrizione delle funzioni del telecomando

T1. Tasto OFF
T2. Tasto ON/OFF e regolazione intensità luce ambiente
T3. Tasto di controllo della velocità (potenza) di aspirazione:
T4. Tasto ON/OFF luce piano di cottura
T5. Tasto ON/OFF spegnimento della cappa ridardato
T6. Tasto ON/OFF sensore.
T7. Tasto reset segnalazione saturazione filtri.
L3. Led spia di funzionamento del telecomando

Note: s Fiorare i tasti esercitando una leggera pressione per selezionare le funzioni disponibili.

T1. Tasto OFF

Premere per spegnere la cappa

T2. Tasto ON/OFF e regolazione intensità luce ambiente

Premere brevamente per accendere o spagnere la luce ambiente

Premere più a lungo per regolme l'intensita.

Nota: la luce ambiente è disponibile solo in alcuni modelli.

T3. Tasto di controllo della velocità (potenza) di aspirazione

Sfiorare il tasto partendo da qualsiasi posizione esercitando un movimento rotatorio in senso orario o antiorario per augmentare o diminuire la velocità di aspirazione.

Ilizzatodiviso in piu settori,si pue selezionare la velocità desiderata premendo direttamente nel settore corrispondente come segue:

T3a: Velocita 1 (aspirazione bassa)
T3b: Velocità 2 (aspirazione media)
T3c: Velocità 3 (aspirazione alla)
T3d: Velocità 4 (aspirazione intensiva)

T4. Tasto ON/OFF luce piano di cottura

Premere per accendere o spagnere la luce di illuminazione del piano di cottura.

T5. Tasto spegnimento della cappa ridardato:

Premere per programmare lo spegnimento ridardato della cappa in base alla velocità (potenza) di aspirazione attiva in quel momento:

Velocita 1 (aspirazione bassa): 20 minuti
Velocita 2 (aspirazione media): 15 minuti
Velocità 3 (aspirazione alta): 10 minuti

T6. Tasto ON/OFF sensore.

Premere a lungo per attivare/disattivare la modalità con sensore la quale prevede la gestione dell'aspirazione in modo automatico.
Nota: Il sensore è disponibile solo in alcuni modelli.

T7. Tasto reset segnalazione saturazione filtri.

Manutenzione del telecomando Pulizia del telecomando:

Pulire il telecomando con un panno morbido ed una soluzione detergente neutra priva di sostanze abrasive

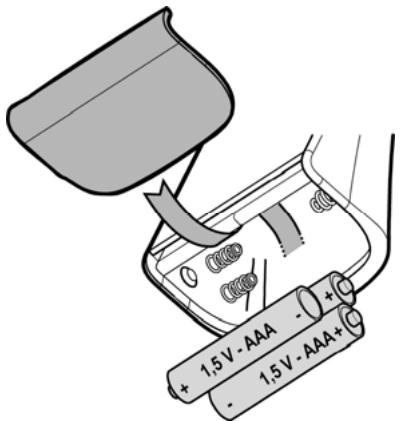

Sostituzione della batteria:

• Aprire il vano della batteria.
• Sostituire le batterie esausta con 3 pile nuove da 1,5 V tipo AAA.

Nell' insere la nuova batteria rispettore le polarità indicate nel vano della batteria!

Richiudere il vano della batteria.

Smaltimento delle batterie

Lo smaltimento delle batterie deve essere svolto in accordo con tutte le normative e leggi nazionali. Non smaltite le batterie usate assemi ai rifuti normali.

Le batterie devono essere smaltite in modo sicuro.

Per maggiori ragguagli circa gli aspetti di protezione dell'ambiente, il riciclaggio e lo smaltimento di batterie, contattate gli uffici incarcati della raccolta differenziata.

Manutenzione

Pulizia

Per la pulizia usare ESCLUSIVAMENTE un panno inumidito con detersivi liquidi neutri. NON UTILIZARE UTENSILI O STRUMENTI PER LA PULIZIA!

Evitare l'uso di prodotti contenti abrasivi. NON UTILIZZARE ALCOOL!

Filtro antigrasso

Fig. 25-26-27

Trattiene le particelle di grasso derivanti alla cottura.

Deve essere pulito almeno una volta al mese (o quando ilsystema di individazione di saturazione dei filtri - se previsto sulmodello in possesso- indica esta necessità), con detergenti non aggressivi, in lavastoviglie aasse temperature ed a ciclo breve. (Tmax: 70^

Con il lavaggio in lavastoviglie le parti metalliche potrebbero scolorirsi.

Ilhettodeveseessereasciugatoinforoduna temperatura di max 100^ per un'ora;nel caso in cui il ghetto risulta ancora umido ripetere l'operazione.

Sostituire il filtro almeno agli 2 anni.

Attenzione! Dopo aver eseguito la manutenzione del filtro installare nell'apposto contentatore PRIMA il filtro grassi, POI il filtrato al carbone. Quest'ultimo è riconoscibile in quanto sigillato all'interno di una calzamaglia.

Verificate che, una volta riposizionato il contentatore, sia visible il solo filtro grassi.

Filtro ai carboni attivi (Solo per Versione Filtrante) Fig.25-26-27

Trattiene gli odori sgradevoli derivanti alla cottura.

Attenzione! Il filtro ai carboni attivi è riconoscibile perché sigillato all'interno di un'apposita calzamaglia. Eseguire le operazioni di smontaggio, manutenzione e pulizia del filtrlo maneggiando il filtro con la massima cura al fine di non danneggiare o aprire la calzamaglia. Il filtro al carbone-po è essere lavato agli due mesi (o quando il sistema di indicazione di saturazione dei filtri - se previsto sul modello in possesso- indica但这a necessità) in acqua calda e detergenti idonei o in lavastoviglie a 65^ (in caso di lavaggio in lavastoviglie eseguire il ciclo di lavaggio completo alla stoviglie all'interno).

Togliere l'acqua in effcco除去enza rovinare il filtrato, dopodiché riporlo nel forno per 10 minuti a 100^ per asciugarlo definitivement.

Sostituire il materassino agli 3 anni e agli volta che il panno risulta danneggiato.

Attenzione! Dopo aver eseguito la manutenzione del filtro installare nell'apposto contentatore PRIMA il filtro grassi, POI il filtrato al carbone. Quest'ultimo è riconoscibile in quanto sigillato all'interno di una calzamaglia.

Verificate che, una volta riposizionato il contentatore, sia visible il solo filtro grassi.

Sostituzione Lampade

Fig. 25

La cappa è dotata di un sistema di illuminazione basato sulla Tecnologia LED.

I LED garantiscono una illuminazione ottimale, una durata fina a 10 volte maggiore delle lampade tradizionali e consentono di risparmiare il 90% di energia elettrica.

Per l'acquisto dei led da sostituire rivolgersi al servizio assistenza tecnica.
