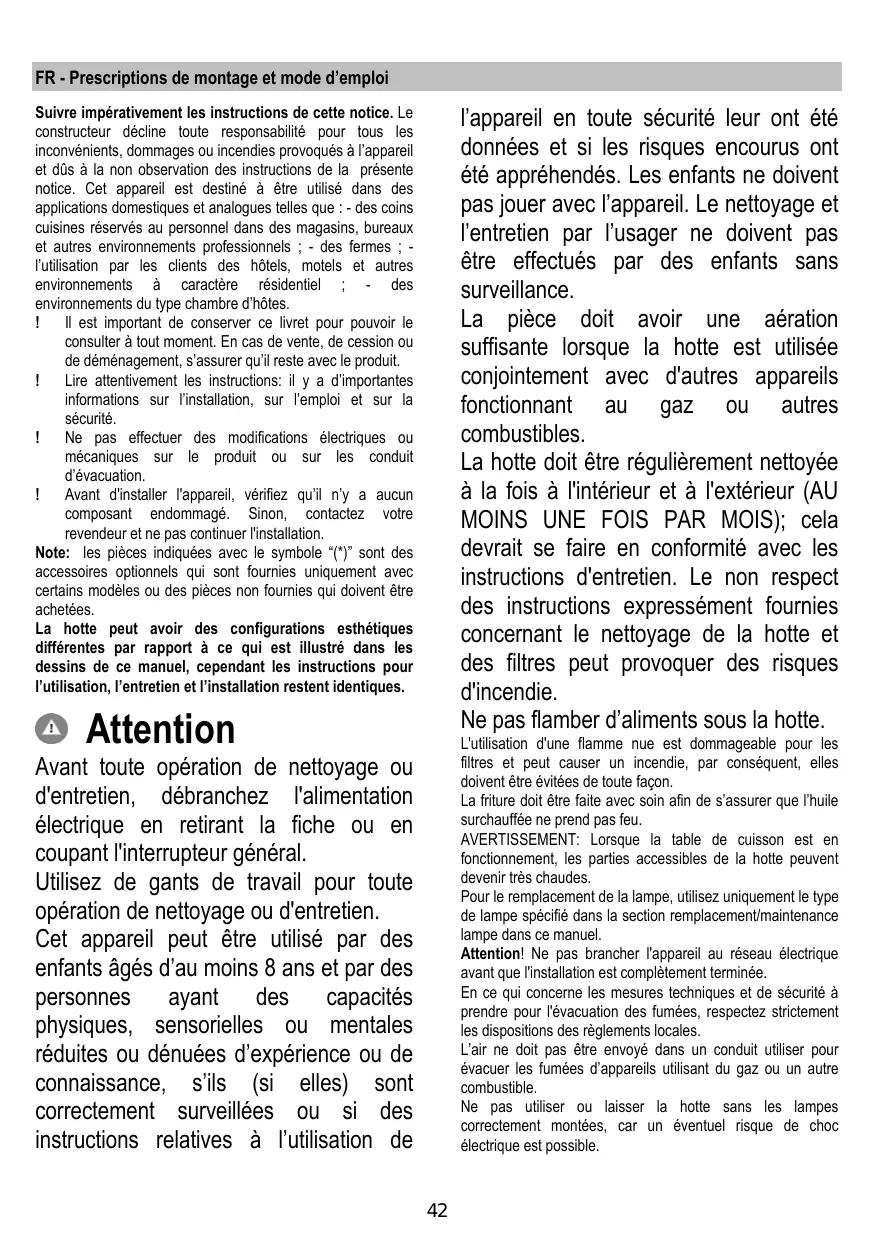

MODE D'EMPLOI INTERSTELLAR X BGL EICO
Suivre impératifement les instructions de cette notice. Le constructeur décline toute responsabilité pour tous les inconvénients, dommages ou incendiés provoqués à l'appareil et dûs à la non observation des instructions de la présente notice. Cet apparéil est destiné à être utilisé dans des applications domestiques et analogues telles que : - des coins cuisines réservés au personnel dans des magasins, bureaux et autres environnements professionnelles ; - des fermes ; - l'utilisation par les clients des hotels, motels et autres environnements à caractère résidentiel ; - des environnements du type,chambre d'hôtes.
Il est important de conserver ce livre pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement, s'assurer qu'il reste avec le produit.
! Lire attentivement les instructions: il y a d'importantes informations sur l'installation, sur l'emploi et sur la sécurité.
! Ne pas effectuer des modifications électriques ou mécaniques sur le produit ou sur les conduit d'évacuation.
! Avant d'installer l'appareil, vérifie qu'il n'y a peu composant endommagé. Sinon, contactez votre revendeur et ne pas continuer l'installation.
Note: les pieces indiquées avec le symbole “(*)” sont des accessoires optionnels qui sont fournies uniquement avec certains modèles ou des pieces non fournies qui doivent être achétées.
La hotte peut avoir des configurations esthetiques différentes par rapport à ce qui est illustré dans les dessins de ce manuel, cependant les instructions pour l'utilisation, l'entretien et l'installation restent identiques.
Attention
Avant toute opération de nettoyage ou d'entretien, débranche l'alimentation électrique en retardant la fiche ou en coupant l'interrupteur général.
Utilisez de gants de travail pour toute opération de nettoyage ou d'entretien.
Cet apparéil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacities physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillées ou si des instructions relatives à l'utilisation de
l'appareil en toute sécurité leur ont etédonnées et si les risques encourus ontété apprehendés. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien par l'usage ne doit pasetre effectués par des enfants sans surveillance.
La pièce doit avoir une aération suffisante lorsque la hotte est utilisée conjointement avec d'autres apparéils fonctionnant au gaz ou autres combustibles.
La hotte doit être régulièrement nettoyée à la fois à l'intérieur et à l'extérieur (AU MOINS UNE FOIS PAR MOIS); cela devrait se faire en conformité avec les instructions d'entretien. Le non respect des instructions expressément fournies concernant le nettoyage de la hotte et des filtres peut provoquer des risques d'incendie.
Ne pas flamber d'aliments sous la hotte.
L'utilisation d'une flamme neue est dommageable pour les filtres et peut causeur un incendie, par consequent, elles doiventetre éviteesde toutafon.
La friture doit être faite avec soin afin de s'assurer que l'huile surchauffée ne prend pas feu.
AVERTISSEMENT: Lorsque la table de cuisson est en fonctionnement, les parties accessibles de la hotte peuvent devenir très chaudes.
Pour le remplacement de la lampe, utilisez uniquement le type de lampe spécifique dans la section remplacement/maintenance lampe dans ce manuel.
Attention! Ne pas brancher l'appareil au réseau électrique avant que l'installation est complètement terminée.
En ce qui concerne les mesures techniques et de sécurité à prendre pour l'évacuation des fumées, respectez strictement les dispositions des règlements locales.
L'air ne doit pas etre envoye dans un conduit utiliser pour evacuer les fumées d'appareils utilisant du gaz ou un autre combustible.
Ne pas utiliser ou laisser la hotte sans les lampes correctement montées, car un évientuel risque de chocolélectrique est possible.
N'utilise jamais la hotter sans la grille montée correctement! La hotter ne doit JAMAIS être utilisée comme une surface d'appui, sauf indication expresse.
Utilissez uniquement les vis de fixation fournies avec le produit pour l'installation, ou, si non fournies, acheter le type correct de vis.
Utilisez la longueur correcte pour les vis qui sont identifiées dans le Guide d'installation. En cas de doute, consultez cette centre de service agréé ou du personnel qualifié.
ATTENTION! Le défaut d'installer les vis et les dispositifs de fixation conformément à ces instructions peut entraîner des risques électriques.
Ne pasmettre en marche au moyen d'unprogrammateur, d'une minuterie, ou d'un systeme de commande à distance séparé ou tout autre dispositif qui met l'appareil sous tension automatiquement.
Cet apparéil porte le symbole du recyclage conformément à la Directive Européenne 2012/19/EC concernant les Déchets d'Équipements Électriques et Électroniques (DEEE ou WEEE).
En procedant correctement à la mise au rebut de cet apparéil, vous contribuèrez à empêcher toute conséquence nuisible pour l'environnement et la santé de l'homme.
Le symbole présent sur l'appareil ou sur la documentation qui l'accompagne indique que ce produit ne peut enaucun cas etre traitedechetmenager. Ildoit par conséquent est remis a un centre de collecte des déchets charge du recyclage des équipements électriques et electroniques.
Pour la mise au rebut, respectez les normes relatives à l'élimination des déchets en vigueur dans le pays d'installation.
Pour obtenir de plus amples détails au sujet du traitement, de la récapération et du recyclage de cet apparéil, veuillesz vous adresser au bureau compétent de votre commune, à la société de collecte des déchets ou directement à votre revendeur.
Appareil concu, testé et fabriqué conformément aux normes suivantes :
- Sécurité : EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
- Performances: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
- EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suggestions pour une utilisation correcte afin de réduire l'impact environnemental : Allumer la hotte à la vitesse minimum pendant la cuisson et la laisser fonctionner pendant quelques minutes après la fin de la cuisson. Augmenter la vitesse uniquement en présence d'une grande quantité de fumée ou de vapeur et n'utiliser la/les vitesse(s) accélérées que dans les cas extrêmes. Remplacer le(s) filtré(s) au charbon lorsque cela est nécessaire afin de maintainir une réduction efficace des odeurs. Nettoyer le(s) filtrés àGRAISSE lorsque cela est
necessaire afin de maintainir un filtrage efficace des graisses. Utiliser un système de tuyauterie du diamètre maximum indiqué dans ce manuel afin d'optimiser le rendement et de minimiser le bruit.
Utilisation
La hotte a ete conque pour etre utilise en version filtrante avec recyclage d'air.
Les fumées et les vapeurs de la cuisson sont aspirées à l'intérieur de la hotte, filtrées et purifiées en passant au travers de filtré(s) àGRAISSE et de filtré(s) au charbon dont la hotte DOIT être poursue.
Important
On peut acheter un Kit pour le fonctionnement à aspiration.
Dans ce cas, le filtré au charbon ne doit pas être installé.
De plus, l'utilisation du kit à aspiration pourrait nécessiter une installation de la hotte autre que ce qui est illustré dans ce manuel donc, avant de commencer l'installation de la hotte, acheter le kit à aspiration et consulter les instructions jointes au kit.
Installation
L'installation, aussi bien électrique que mécanique doit être effectuee par du personnel qualifié.
La distance minimum entre la superficie de support des recipients sur le dispositif de cuisson et la partie la plus basse de la hotte de cuisine ne doit pasetre inférieure à 50cm dans le cas de cusinières électriques et de 65cm dans le cas de cusinières a gaz ou mixtes.
Si les instructions d'installation du dispositif de cuisson au gaz spécifique une plus grande distance, il faut en tener compte.
Branchement electrique
La tension électrique doit correspond à celle indiquée sur l'étiquette des caractéristiques située à l'intérieur de la hotte. Le produit doit être raccordé directement au circuit électrique, placer donc un disjoncteur à norme pour assurer la déconnexion complète du circuit électrique en conditions de sous-tension III, conformément aux règlements en matière d'installation.
ATTENTION! L'élement B (support de fixation au plafond), est doté d'un fil conducteur (jaune - vert) qui doit être relié à la terre de l'installation électrique. Fig. 16-17
ATTENTION! Faire particulièrement attention au renancement des fils, la non observance de ces indications a fait provoquer de graves dommages à l'appareil et/ou une électricte à l'utilisateur ou à l'instructor.
Attention! Le remplacement du cable d'interconnexion doit etre effectuee par le service technique autorise.
Montage
Avant de commencer l'installation:
-
Vérifier que le produit acheté soit de dimensions adéquates pour la zone d'installation可以选择.
-
Enlevez le(s) filtré(s) au charbon actif (*) si ceux-ci sont fournis (voir également le paragraphe concerné). Celui-ci(ceux-ci) est(ont) remonté(s) uniquement si I'on peut utiliser la hotter en version recyclage.
-
Vérifiez qu'à l'intérieur de la hotte il n'y est pas (pour des raisons de transport) d'autre matériel fourni avec l'équipement (par exemple: vis (), garanties () etc., dans ce cas, enlevez-les et conservez-les.
Ce type de hotter doit être fixée au plafond.
Appareil excessivement lourd ; la manutention et l'installation de la hotte doit être effectuees par deux personnes ou plus.
La hotte est équipée de chevilles de fixation convenant à la plupart des parois/plafonds. Il est cependant nécessaire de s'adresser à un technicien qualifié afin de s'assurer que le matériel est approprié au type de paroi/plafond. La paroi/plafond doit être suffisamment solide pour supporter le poids de la hotte.
Fonctionnement
La hotte a une commande située sur son bord et peut également être commandee avec la télécommande spécifique (fournie seulement sur certains modèles)

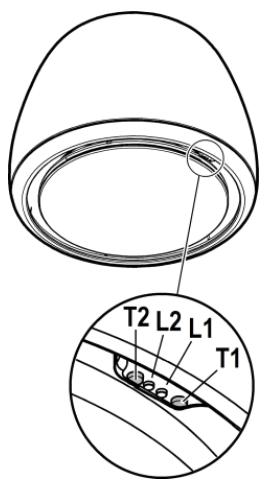

Panneau de commande sur la hotte
T1. Touche de commande de la vitesse (puissance) d'aspiration.
Appuyer plusieurs fois de suite pour selectionner la vitesse souhaitee parmi :
Vitesse OFF - Led L1: éteinte
Vitesse 1 (aspirationasse)-Led L1: lumiere verte
La Led L2clignote en vert si l'extinction retardée de la hotte est activée (avec telécommande seulement).
Vitesse 2 (aspiration moyenne) - Led L1: lumière jaune
La Led L2clignote en jaune si l'extinction retardée de la hotte est activée (avec télécommande seulement).
Vitesse 3 (aspiration elevée) - Led L1: lumière bleu ciel
La Led L2 clignote en bleu ciel si l'extinction retardée de la hotte est activée (avec telécommande seulement).
Remarque 1: La vitesse 4 a une durée limite de 5 minutes, après quoi la hotte passse automatiquement à la vitesse 2.
T2. Touche de contrôle éclairage (lumière plaque de cuisson - lumière ambiente)
Appuyer brievement pour l'éclairage de la plaque de cuisson
Appuyez et maintenez enforcé plus longtemps pour allumer, eteindre et ajuster l'intensité de la lumière ambiante
Remarque: La lumière ambiente est disponible uniquement sur certains modèles.
Signal de saturation du filtré àGRAISS - LED L1 : lumière rouge
Le signal est visible pendant environ une minute après avoir arrêté la hotte.
Lorsque ce signal s'allume effectuer l'entretien du filtré àGRAISE.
Signal de saturation du filtre à charbon - LED L1 : lumière rouge clignotante
Le signal est visible pendant environ une minute après avoir arrêté la hotte.
Lorsque ce signal s'allume effectuer l'entretien du filtre à charbon.
Désactivation/activation du signal de saturation du filtré à charbon :
Ce signal est normalement activé, pour le désactiver :
avec la hotte éteinte appuyer en même temps sur les touchesT1 et T2 jusqu'à entendre un signal sonore (bip).
Relâcher les deux touches et appuyer à nouveau sur les deux touches T1 et T2 brievement.
La led L1 s'allume fixement en rouge (signal activé), puis commence à clignoter (signal désacté).
Recommencer l'opération pour reactiver le signal, la led L1 rouge clignotante (signal désacté) s'allume fixement (signal activé).
Réinitialisation du signal de saturation des filtres
Avec la hotte arrêtée, appuyer en même temps sur les touches T1 et T2 pendant au moins 5 secondes, la LED L1 arrête d'indiquer la saturation.
Recommencer l'opération en cas de signal simultané des deux filtres.
Association de la télécommande
Lorsque l'association de la télécommande a eté effectué elle est signalée par l'allumage des deux LED qui affient plusieurs couleurs en séquence.
Fonctionnement automatique (détecteur), connexion avec SNAP®
Attention! Il est recommendé de procéder au "Réglage des paramètres pour le Fonctionnement automatique" (voir paragraphe correspondant) avant d'utiliser le mode automatique et connecter la hotte au SNAP®.
Fonctionnement automatique (capteur)
La hotte s'allumera à la vitesse la plus appropriée par rapport aux fumées de cuisson captées par le capteur S dont est équipée la hotte.
Pour activer cette fonction :
Appuyer en même temps sur les touches T1 et T2 la LED L1 s'allume avec plusieurs couleurs, la LED L2 s'allume en blanc.
Fonctionnement automatique de la hotte avec SNAP®
Rémarque: Le SNAP® est une unité d'aspiration en mesure de fonctionner en même temps que la hotte. Pour des informations supplémentaires, consulter le manuel fourni avec le SNAP®
Pour activer cette fonction :
Appuyer en même temps sur les touches T1 et T2 la LED L1 s'allume avec plusieurs couleurs, la LED L2 s'allume en orange.
Réglage des paramètres pour le Fonctionnement automatique
Remarque : Toutes les opérations de calibrage, sélection, réglage et connexion logique décrites cédssous sont possibles avec la hotte éteinte (OFF), et elles prévoient :
- Calibrage de la hotte (automatique ou manuel).
- Sélection de la plaque de cuisson.
- Connexion logique entre hotte et SNAP^® (si en possession du SNAP^® ).
Calibrage de la hotte
Remarque: Le calibrage dure environ 5 minutes, les LED L1 et L2 clignotent en blanc.
Le calibrage est nécessaire pour permettre au capteur dont la hotte est équipée de travailler correctement et il peut être :
Automatique :
toutes les fois que la hotte est reconnectcctee au reseau electrique (par ex: avec la première installation ou après un blackout).
Manuel :
Affectuer si I'on remarque un mauvais fonctionnement du Fonctionnement automatique et il doit etre effectue quand des conditions environnementales normales persistent dans la cuisine.
Appuyer longuemment sur la touche T1.
Sélection de la plaque de cuisson
Appuyer en même temps sur les touches T1 et T2 jusqu'à entendre un signal sonore (bip) relâcher les touches et appuyer de nouveau (dans les 5 secondes environ) seulement T2 pour entrer dans la modalité deCHOIX de la plaque de cuisson.
En appuyant ensuite sur la touche T2 on peut désirar la plaque de cuisson désirée par rapport au schéma suivant :
Led 2 orange : Plaque de cuisson au gaz
Led2 bleu : Plaque de cuisson à induction
Led 2 blanc : plaque de cuisson électriche
La touche可以选择 resté allumée pour indiquer que la sclection a eté faite, après 10 secondes la touche clignote brievement pour indiquer que la sclection a eté enregistrée.
Connexion logique entre hotte et SNAP® (si en possession du SNAP®).
La connexion entre hotte et SNAP^® est automatique, aucune configuration à faire.
Télécommande
Attention! Certaines fonctions de cette telecommande sont activables uniquement avec certains modles de hottes.
Programmation de la télékomande :
Appuyer longtemps sur T2 + T5 depuis la première minute où la hotte est sous tension. La programmation sera visible sur la hotte.
Description des fonctions de la télécommande
T1. Touche OFF
T2. Touche ON / OFF et réglage de l'intensité lumière ambiente
T3. Touche de commande de la vitesse (puissance) d'aspiration :
T4. Touche ON/OFF lumière du plan de cuisson
T5. Touche ON/OFF arrêt retardé de la hotte
T6. Touche ON/OFF capteur.
T7. Touche de réinitialisation du signal de saturation des filtres.
L3. LED tímoin de fonctionnement de la télécommande
Remarque: effleurer les touches avec une légère pression pour selectionner les fonctions disponibles.
T1. Touche OFF
Appuyer pour arreter la hotte
T2. Touche ON / OFF et réglage intensité lumière ambiente
Appuyez brievement pour allumer ou eteindre la lumiere ambiente
Appuyez plus longtemps pour y régler l'intensité.
Remarque: la lumière ambiente est disponible uniquement sur certains modèles.
T3. Touche de commande de la vitesse (puissance) d'aspiration
Effleurer la touche en partant de n'importe qu'elle position, en exerçant un mouvement de rotation dans le sens hora ou antihoraire pour augmenter ou diminuer la vitesse d'aspiration.
La touche est divisée en plusieurs secteurs, il est possible de selectionner la vitesse souhaïée en appuyant directement sur le secteur correspondant comme suit :
T3a : Vitesse 1 (aspiration basse)
T3b : Vitesse 2 (aspiration moyenne)
T3c : Vitesse 3 (aspiration haute)
T3d : Vitesse 4 (aspiration intensive)
T4. Touche ON/OFF lumière du plan de cuisson
Appuyer pour allumer ou eteindre la lumiere d'clairage du plan de cuisson.
T5. Touche ON/OFF arrêt retardé de la hotte.
Appuyer pour programmer l'arrêt retardé de la hotte en fonction de la vitesse (puissance) d'aspiration qui est activée à ce moment-là :
Vitesse 1 (aspiration basse) : 20 minutes
Vitesse 2 (aspiration moyenne) : 15 minutes
Vitesse 3 (aspiration haute) : 10 minutes
T6. Touche ON/OFF capteur.
Appuyer longtemps pour activer/désactiver le mode avec capteur qui prévoit la gestion de l'aspiration en automatique.
Remarque : Le capteur n'est disponible que sur certains modèles.
T7. Touche de réinitialisation du signal de saturation des filtres.
Entretien de la télécommande
Nettoyage de la télécommande
Nettoyer la telecommande à l'aide d'un chiffon humide et d'une solution détergente neutré ne contenant pas de substances abrasives
Changement des piles:
Ouvrir le logement des piles.
- Remplacer les piles usées par 3 piles neuves de 1,5 V type AAA.
Lors de l'installation des piles neuves, il faut respecter les polarités indiquées dans le logement des piles!
Refermer le compartment des piles.
Elimination des piles
L'élimination des piles doit être réalisée en accord avec toutes les normes et les régles nationales. Ne pas éliminer les piles usées avec les déchets normaux.
Les piles doivent être éliminées de façon sure.
Pour de plus amples informations sur les aspects de protection de l'environnement, le recyclage et l'élimination des piles, contacter les bureaux charges de la récolte différenciated.
Entretien
Nettoyage
Pour le nettoyage, utiliser EXCLUSIVEMENT un chiffon humidifié avec des détsersifs liquides neutres. NE PAS UTILISER D'OUTILS OU D'INSTRUMENTS POUR LE NETTOYAGE! Éviter l'utilisation de produits abrasifs, NE PAS UTILISER D'ALCOOL!
Filtre anti-gras
Fig. 25-26-27
Il retient les particules deGRAisse issues de la cuisson.
Il doit être nettoyé au moins une fois par mois (ou lorsque le système d'indication de saturation des filtres -si prévu sur le
modèle acheté- signale cette nécessite), avec des détergents non agressifs, dans un lave-vaiselle à basse température et en cycle court (Tmax: 70^ C)
Avec le lavage dans un lave-vaisselle les éléments métalliques peuvent se décolorer.
Le filtrte doit être séché au four à une température de maximum 100^ pendant une heures. Si le filtrte est encore humide, il faut recommencer l'opération.
Remplacer le filtré au moins tous les 2 ans.
Attention!Après avoir effectué l'entretien du filtré,installer dans le conteneur spécifique D'ABORD le filtré àGRAISSSE, PUIS le filtré à charbon. Ce dernier est reconnaissable car il est scelleda l'intérieur d'une gaine.
Vérifier, lorsque le conteneur est repositionné, que seul le filtré àGRAISSSE est visible.
Filtre à charbon actif (uniquement pour version recyclage)
Fig. 25-26-27
Retient les odeurs désagreables de cuisson.
Attention! Le filtré à charbons actifs est reconnaissable parce qu'il est scelled à l'intérieur d'une gaine spécifique. Effectuer le démontage, l'entretien et le nettoyage du filtré en le manipulant avec le plus grand soin, afin de ne pas endommager, ni ouvir las gaine.
Le filtré à charbon peut être nettoyé tous les deux mois (ou lorsque le système d'indication de saturation des filtres - si prévu sur le modele possédé - indique cette nécessite) avec de l'eau chaude et au moyen de détergents appropriés ou dans le lavve-vaisse à 65^ (dans le cas de lavage dans le lavve-vaisse suivre un cycle de lavage complet sans vaisselle à l'intérieur).
Enlever l'eau qui excède en faisant attention de ne pas abîmer le filtr, ensuite lemettre dans le four pendant 10 minutes à 100^ pour le sécher définitivement. Remplacer le coussinet tous les 3 ans et chaque fois que le filtr sera abîmé.
Attention!Après avoir effectué l'entretien du filtré,installer dans le conteneur spécifique D'ABORD le filtré àGRAISSSE, PUIS le filtré à charbon. Ce dernier est reconnaissable car il est scelleda l'intérieur d'une gaine.
Vérifier, lorsque le contèur est repositionné, que celui le filtré àGRAISSSE est visible.
Replacement des lampes
Fig. 25
La hotte est dotée d'un système d'éclairage basé sur la technologie LED.
Les LEDs garantissant un éclairage optimal, une durée jusqu'à 10 fois supérieures aux ampoules traditionnelles et permettent une épargne de 90% en énergie électrique.
Pour l'achat des LED à replacer, il faut contacter le service après-venture (assistance technique).
Led 2 blanco: placé électrica
