BEDIENUNGSANLEITUNG INTERSTELLAR X BGL EICO

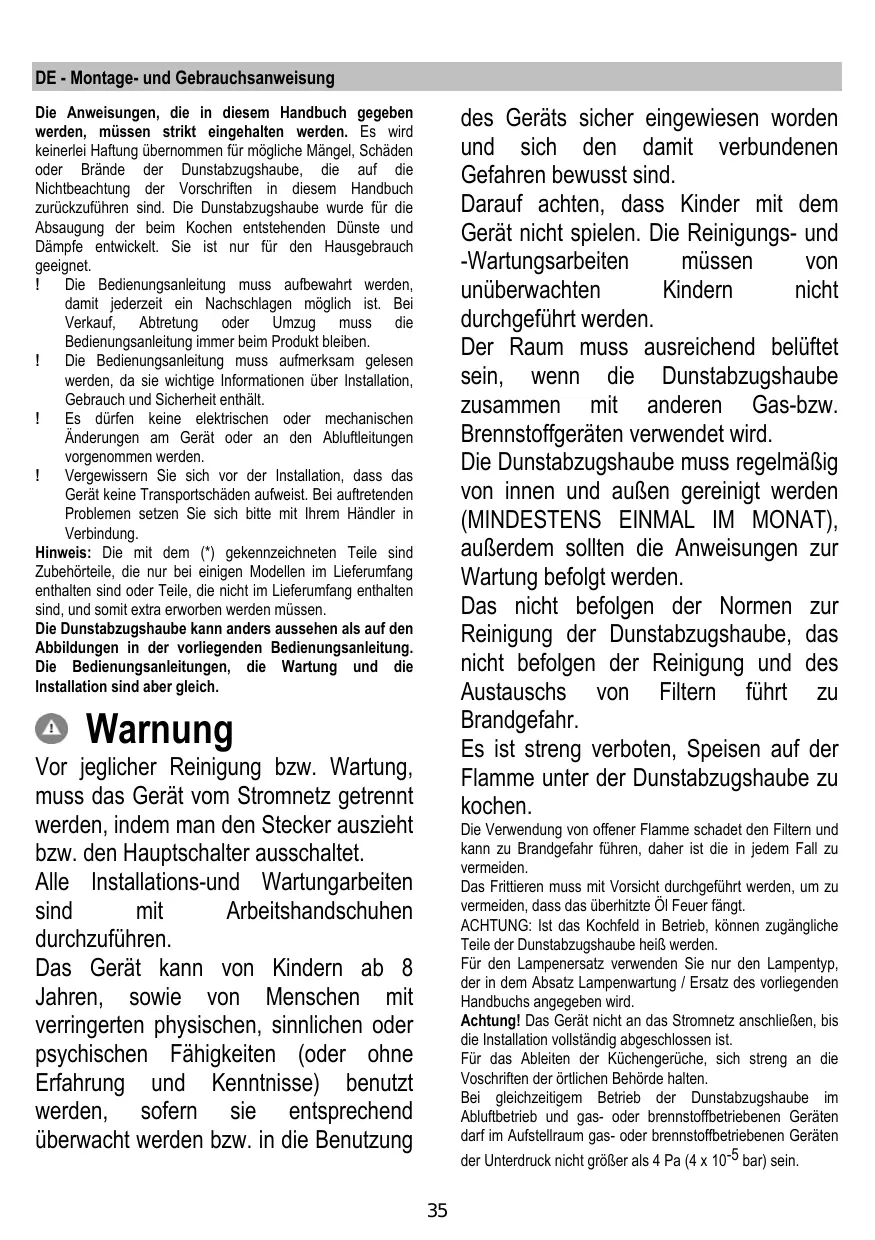

Die Anweisungen, die in thisem Handbuch gegeben werden, müssen strikt eingehalten werden. Es wird keinerlei Haftung übernommen für mögliche Mängel, Schäden oder Brände der Dunstabzugshaube, die auf die Nichtbeachtung der Vorschriften in thisem Handbuch zurückzuführen sind. Die Dunstabzugshaube wurde für die Absaugung der beim Kochen entstehenden Dünste und Dämpfe entwickelt. Sie ist nur für den Hausgebrauch geeignet.

! Die Bedienungsanleitung muss aufbewährt werden, damit jederzeit ein Nachschlagen möglich ist. Bei Verkauf, Abtreitung oder Umzug muss die Bedienungsanleitung immer beim Produkt bleiben.
! Die Bedienungsanleitung muss aufmerksam gelesen werden, da sie wichtige Informationen über Installation, Gebrauch und Sicherheit enthalt.
! Es dürfen keine elektrischen oder mechanischen Änderungen am Gerät oder an den Abluftleitungen vorgenommen werden.
Vergewisern Sie sich vor der Installation, dass das Gerät keine Transportschäden aufweist. Bei auftretenden Problemen setzen Sie sichitte mithemrHandler in Verbindung.

Hinweis: Die mit dem (*) gekennzeichneten Teile sind Zubehörteile, die nur bei einigen Modellen im Lieferumfang enthalten sind oder Teile, die nicht im Lieferumfang enthalten sind, und damit extra erworben werden müssen.

Die Dunstabzugshaube kann anders ausgehen als auf den Abbildungen in der vorliegenden Bedienungsanleitung. Die Bedienungsanleitungen, die Wartung und die Installation sind aber gleich.

Warning

Vor jeglicher Reinigung bzw. Wartung, muss das Gerät vom Stromnetz getrennt werden, indem man den Stecker auszieht bzw. den Hauptschalter ausschaltet.

Alle Installations-und Wartungarbeiten sind mit Arbeitshandschuhen durchzufahren.

Das Gerät kann von Kindern ab 8 Jahren, sowie von Menschen mit verringerten physischen, Sinnlichen oder psychischen Fähigkeiten (oder ohne Erfahrung und Kenntnisse) benutzt werden, sofern sie entsprechend überwacht werden bzw. in die Benutzung

des Geräts sicher eingewiesen worden und sich den damit verbundenen Gefahren bewusst sind.

Darauf achten, dass Kinder mit dem Gerät nicht playen. Die Reinigungs- und -Wartungsarbeiten müssen von unüberwachten Kindern nicht durchgeführt werden.

Der Raum muss ausreichend beluftet sein, wenn die Dunstabzugshaube zusammen mit anderen Gas-bzw. Brennstoffgeräten verwendet wird.

Die Dunstabzugshaube muss regelmäßig voninnen und außen gereinigt werden (MINDESTENS EINMAL IM MONAT), außer dem sollen den Anweisungen zur Wartung befolgt werden.

Das nicht befolgen der Normen zur Reinigung der Dunstabzugshaube, das nicht befolgen der Reinigung und des Austauschs von Filtern führt zu Brandgefahr.

Es ist streng verboten, Speisen auf der Flamme unter der Dunstabzugshaube zu kochen.

Die Verwendung von offener Flamme schadet den Filtern und kann zu Brandgefahr führen, davon ist die in jedem Fall zu vermeiden.

Das Frittieren muss mit Vorsicht durchgeführt werden, um zu vermeiden, dass das überhützte Öl Feuer fängt.

ACHTUNG: Ist das Kochfeld in Betrieb, konnen zugängliche Teile der Dunstabzugshaube heißt werden.

Für den Lampenersatz verwenden Sie nur den Lampentyp, der in dem Absatz Lampenwartung / Ersatz des vorliegenden Handbuchs angegeben wird.

Achtung! Das Gerät nicht an das Stromnetz anschließen, bis die Installation vollständig abgeschlossen ist.

Für das Ableiten der Kuchengerüche, sich streng an die Voschriften der örtlichen Behörde halten.

Bei gleichzeitigem Betrieb der Dunstabzugshaube im Abluftbetrieb und gas- oder brennstoffbetriebenen Geräten darf im Aufstellraum gas- oder brennstoffbetriebenen Geräten der Unterdruck nicht länger als 4 Pa (4 x 10^-5 bar) sein.

Die Abzugsluft darf nicht in eine Ableitung der Rauch-bzw.Brennstoffgase geleitet werden.

Die Dunstabzugshaube ohne richtig installierte Lampen nicht verwenden bzw. setzen, um Stromschlaggefahr zu vermeiden. Die Dunstabzugshaube niemals ohne richtig installiertes Gitter verwenden!

Die Dunstabzugshaube finden NIEMALS als Auflagefläche verwendet werden, sofern es nicht ausrücklich angegeben ist.

Verwenden Sie nur die mit dem Produkt für die Installation mitgelieferten Schrauben, oder, falls nicht im Lieferumfang enthalten, kaufen Sie den richtigen Schraubentyp. Die Länge für die Schrauben verwenden, die im Installationshandbuch angegeben wird. Im Zweifelsfall, Fragen Sie ihren autorisierten Kundendienst oder ein ähnliches Fachpersonal.

ACHTUNG! Schrauben und Befestigungselemente, die nicht in Übereinstimmung mit diesen Hinweisen sind, können zur elektrischen Gefährung führen.

In Übereinstimmung mit den Anforderungen der Europäischen Richtlinie 2012/19/EC über Elektro- und Elektronik-Altgeräte (WEEE) ist vorliegenden Gerät mit einer Kennzeichnung versehen.

Sie leisten einen positiven Beitrag für den Schutz der Umwelt und die Gesundheit des Menschen, wenn Sie these Gerä einer gesonderten Abfallsammlung zuführen. Im unsortingen Siedlungsmüll konnte ein solches Gerä durch unsachgemäße Entsorgung negative Konsequenzen nach sichziehen.

Auf dem Produkt oder der beiliegenden

Produktdokumentation ist folgenden Symbol einer durchgestrichen Abfalltonne abgebildet. Es weist darauf hin, dass eine Entsorgung im normalen Haushaltscabfall nicht zulässig ist. Entsorgen Sie diese Produkte im Recyclinghof mit einer getrennten Sammlung für Elektro- und Elektronikgeräte. Die Entsorgung muss gemäß den ortlichen Bestimmungen zur Abfallbeseitigung erfolgen.

Bitte wenden Sie sich an die zuständigen Behörden ihrer Gemeindeverwaltung, an den lokalen Recyclinghof für Haushaltsmull oder an den Handler, bei dem Sie这点es Gerät erworben haben, um weitere Informationen über Behandlung, Verwertung und Wiederverwendung这点es Produkte zu erhalten.

Gerät entwickelt, getestet und hergestellt nach:

Safety: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.

Performance: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.

• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Empfehlungen für eine korrekte Verwendung, um die Umweltbelastung zu verringn: Schalten Sie Haube beim Kochbeginn bei kleinster Geschwindigkeit EIN und halten Sie die Haube eine Minute nachlaufen, wenn Sie mit dem Kochen fertig sind. Erhöhen Sie die Geschwindigkeit nur bei großenen Mengen von Kochdunst und Dampf und benutzen Sie die Intesivstufe(n) nur bei externen Situationen. Wechseln Sie die Kohlefilter,

wenn notwendig, um eine gute Geruchsreduzierung zu gewährleisten. Säbern Sie die Fettfilter, wenn notwendig, um eine gute Fettfilterungseffizienz zu gewährleisten. Verwendten Sie den in der Gebrauchsanweisung angegebenen grosst den Durchmesser des Luftaustrittssystems, um die Leistungsfähigkeit zu optimieren und die Gerauschentwicklung zu minimieren.

Betriebsart

These Dunstabzugshaube wurde entwickelt, um im Umluftbetrieb betrieben zu werden.

Die Kochdünste und -Gerüche werden in das Innere der Dunstabzugshaube gesaugt, gefiltert und gereinigt, indem sie durch den/die Fettfilter und den/die Kohlefilter, mit denen die Dunstabzugshaube ausgestellt sein MUSS, geitet werden.

Wichtig

Esistmoglich,einKitfurdieAbsaugfungdterHaubezukaffen.

In thisem Fall braucht der Aktivkohlefilter, nicht eingesetzt zu werden.

Bei der Verwendung des Kits für die Absaugfunktion konne t es nötig sein, die Haube auf eine Art und Weise zu installieren, die derjenigen nicht entspricht, die in thisem Handbuch beschreiben ist; aus thisem Grund sind die im Kit enthaltenen Anweisungen vor der Installierung der Haube sorgfältig durchzulesen.

Befestigung

Die Installierung und der Stromanschluss)duren nur von Fachpersonal ausgeführrt werden.

Der Abstand zwischen der Abstellfläche auf dem Kochfeld und der Unterseite der Dunstabzugshaube sind 50cm im Fall von elektrischen Kochfeldern und 65cm im Fall von Gas- oder kombinierten Herden nicht unterschreiben.

Wenn die Installationsanweisungen des Gaskochgerats einen größeren Abstand vorgegeben, ist dieser zu berücksichtigten.

Elektrischer Anschluss

Die Netzspannung muss der Spannung entsprechen, die auf dem Betriebsdatenschild im Innern der Haube angegeben ist. Sofern die Haube einen Netzstecker hat, ist dieser an zugänglicher Stelle an eine den geltenden Vorschriften entsprachende Steckdose anzuschlieben. Bei einer Haube ohne Stecker (direkter Netzanschluss) oder falls der Stecker nicht zugänglich ist, ist ein normgerechter zweipoliger Schalter anzubringen, der unter Umständen der Überspannung Kategorie III entsprechend den Installationsregeln ein vollständiges Trennen vom Netz garantiert.

ACHTUNG! Vor allem das Bauteil B (Befestigungsblech an die Decke) ist mit einer (grün - gelben ) Leitung ausgestattet welche an die Erdung des Hausanschlusses verbunden werden muss. Bild 16-17

! ACHTUNG! Die überschüsse Netzleitung muss Sicher verlegt werden (z.B. entfern von Wärmequellen wie Lampen und andere), bei nicht Bechtung dieser Anweisung konnten starke Schäden an dem Gerät oder einen elektrischen Schlag des Benutzers verursachen.

ACHTUNG! Das ersetzen der Netzleitungarf nur von einen genehmigten Kundendienst ausgeführrt werden.

Montage

Bevor Sie mit der Montage beginnen:

• Überprüfen Sie, dass das erstandene Produkt von der Höhe her dem Bereich entspricht, in dem es angebracht werden soll.
  Entfernen Sie den/die Aktivkohlefilter (^*) falls vorhanden (siehe hierzu auch den entsprechenden Absatz "Wartung"). Der/die Aktivkohlefilter wird/werden nur wieder in die Dunstabzugshaube eingesetzt, wenn diese im Umluftbetrieb verwendert werden sollen.
• Vergewissem Sie sich, dass sich im Inneren der Dunstabzugshaube (aus Transportgründen) kein im Lieferumfang enthaltenes Material (zum Beispiel Tüchten mit Schrauben (^) , die Garantie (^) , usw.) befindet; falls vorhenden, entfernen Sie这点es und haben Sie sie auf.

These Abzugshaube muss an der Decke montiert werden.

Aufgrund des schweren Gewichtes sind mindestens zwei oder noch mehr Personen zur Beförderung und Installation der Abzugshaube erforderlich.

Die Abzugshaube ist mit Dubeln ausgestattet, die für die meisten Wände/Decken geeignet sind. Trotzdem solle ein qualifizierter Techniker hinzugezogen werden, der entscheidet, ob die Materialien für die jeweilige Wand/Decke geeignet sind. Außer dem muß die Wand/Decke das Gewicht der Abzugshaube tragemuss.

Betrieb

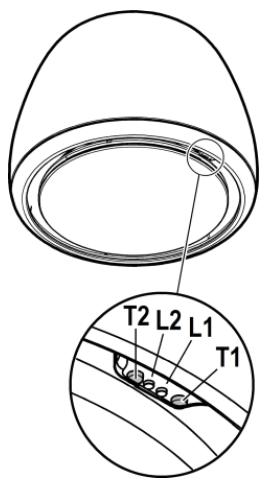

Die Dunstabzugshaube hat eine Steuerung an ihrem Rand, die auch mit der spezifischen Fernbedienung gesteuert werden kann (nur auf ein paar Modellen gefelwert)

Bedienpult auf der Dunstabzugshaube

T1. Steuerungstaste der Ansaugeschwindigkeit (Leistung).

Wiederholt drücken bis zur Auswahr der gewünschten Geschwindigkeit zwischen:

Geschwindigkeit OFF - Led L1: ausgeschaltet

Geschwindigkeit 1 (niedrige Ansaugung) - Led L1: grünes Licht

Die Led L2 blinkt grün, wenn die verzögerte Ausschaltung der Haube aktiviert ist (nur mit Fernbedienung).

Geschwindigkeit 2 (mittlere Ansaugung) - Led L1: gelbes Licht

Die Led L2 blinkt gelb, wenn die verzögerte Ausschaltung der Haube aktiviert ist (mit Fernbedienung).

Geschwindigkeit 3 (hohe Ansaugung) - Led L1: hellblaes Licht

Die Led L2 blinkt hellblau, wenn die verzögerte Ausschaltung der Haube aktiviert ist (nur mit Fernbedienung).

Geschwindigkeit 4 (intensive Ansaugung) - Led L1: hellblaue Taste

Anmerkung 1: Die Geschwindigkeit 4 hat eine begrenzte Dauer von 5 Min., danach gibt die Dunstabzugshaube automatisch auf die Geschwindigkeit 2.

T2. Taste zur Kontrolle der Beleuchtung (Licht des Kochfelds-Umgebungslicht)

Kurz drucken um das Licht des Kochfelds einsuzschalten

Drücken und einige Zeit gedrück halten um das Umgebungslicht an-, auszuschalten und es zu regulieren

Hinweis: Das Umgebungslicht ist nur in einigen Modellen verfügbar.

Meldung Sattigung Fettfilter - LED L1: rotes Licht

Die Meldung ist circa eine Minute lang sightbar, nachdem die Dunstabzugshaube ausgeschaltet wurde.

Wenn these Meldung entscheid, die Wartung des Fettfilters durchfuhren.

Meldung Sattigung Kohlegeruchfilter - LED L1: rotes Licht blinkt

Die Meldung ist circa eine Minute lang sightbar, nachdem die Dunstabzugshaube ausgeschaltet wurde.

Wenn these Meldung entscheidt, Wartung des Kohlegeruchfilters durchfuhren.

Deaktivierung/Aktivierung der Meldung Sättigung Kohlegeruchfilter:

These Meldung ist normalerweise aktiviert, um sie zu deaktivieren:

Bei ausgeschalteter Haube gleichzeitig die tasten T1 und T2 drücken, bis ein Tonsignal (Beep) wahrgenommen werden kann.

Beide Tasten freiguben und dieselben Tasten T1 und T2 erneut und kurz drücken.

Die Led L1 leuchtet rot mit Dauerlicht auf (aktiv Meldung) und beginnnt dann zu blinken (Meldung deaktiviert).

Den Vorgang wiederholen, wenn die Meldung erneut aktiviert werden soll; die LED L1 besteht von blinkendem Rot (Meldung deaktiviert) auf festes Licht (Meldung aktiviert) über.

Rückstellung Meldung Filtersattigung

Bei ausgeschalteter Dunstabzugshaube mindestens 5 Sekunden gleichzeitig die Tasten T1 und T2 drucken, die LED L1 hört auf, die Sattigung zu melden.

Bei gleichzeitiger Meldung befind Filter den Vorgang wiederholen.

Aufnahme der Fernbedienung:

Der erfolgte Aufnahme der Fernbedienung wird durch die Einschaltung.beider LED angezeigt, die nacheinander mehrere Farben anziegen.

Automatische Bedienung (Sensor), Verbindung mit SNAP®

Achtung! Man empfliet zunachst „Einstellung der Parameter für den automatischen Betrieb“, (siehe den passenden Paragraph) bevor man die automatische Bedienung benutzt und sie mit der Dunstabzugshaube, dem SNAP^® , verbindet.

Automatischer Betrieb (Sensor)

Die Haube schaltet sich entsprechend der Kochdämpfe, die vom Sensor der Haube erfasst werden, mit der am besten geeigneten Geschwindigkeit ein.

Für die Aktivierung dieser Funktion:

Gleichzeitig die Tasten T1 und T2 drucken, die LED L1 schaltet sich mit mehreren Farben ein, die LED L2 schaltet sich mit einem weiß Licht ein.

Automatischer Betrieb der Haube mit SNAP®

Anmerkung: Der SNAP^® ist eine zusätzliche Absaugeinheit, die zusammen mit der Haube Funktionieren kann. Für ausfuhrlichere Informationen wird auf das mit dem SNAP^® mitgelieferte Handbuch verwiesen

Für die Aktivierung dieser Funktion:

Gleichzeitig die Tasten T1 und T2 drucken, die LED L1 schaltet sich mit mehreren Farben ein, die LED L2 schaltet sich mit einem orangen Licht ein.

Einstellung der Parameter für den automatischen Betrieb

Anmerkung: Alle unter beschrieben Handlungen für die Eichung, die Auswahr und den logischen Anschluss sind bei ausgeschalteter Haube (OFF) möglich, wobei:

Eichung der Haube (automatisch oder manuell).
- Auswahl des Kochfeld-Types (Gas-, Induktions- oder Elektrokochfeld)
- Logischer Anschluss zwischen Haube und SNAP^® (wenn SNAP^® vorgesehen ist)..

Eichung des Sensors

Anmerkung: Die Eichung dauert etwa 5 Minuten, die LED L1 und L2 blinken weiß.

Die Eichung ist notwendig, damit der Sensor der Haube korrekt arbeiten kann, und kann sein:

Automatisch:

Jedes Mal, wenn die Haube wieder an das Stromnetz angeschlossen wird (z.B.: bei der ersten Installation oder nach einem Stromausfall).

Manuell:

Auszufahren, wenn der automatische Betrieb nicht zufriedenstellend Funktioniert, und wenn in der Kuche normale Umgebungsbedingungen vorliegen.

Die Taste T1 lang anhaltend drucken.

AuswahldesKochfelds (Gas-,Induktions- oder Elektrokochfeld)

Die Tasten T1 und T2 gleichzeitig drucken, bis ein Tonsignal wahrgenommen wird (Beep), Tasten freigeben und erneut (etwa innerhalb von 5 Sekunden) nur die Taste T2 drucken, um in die Auswahlmodität des

Kochfelds zu gelangen.

Mit den folgenden Betätigungen der Taste T2 kann das gewünschte Kochfeld nach dem folgenden Plan ausgewählt werden:

Led 2 orange: Gaskochfeld

Led 2 blau: Induktionskochfeld

Led 2 weiB: Elektrokochfeld

Die ausgewählte Taste bleibt eingeschaltet, um die erfolgte Auswahl anzuzeigen. Nach 10 Sekunden blinkt die Taste kurz auf, um anzuzeigen, dass die ausgeführte Auswahl eingestellt wurde.

Logischer Anschluss zwischen Haube und SNAP^® (wenn SNAP^® vorgesehen ist).

Der Anschluss zwischen Haube und SNAP^® ist automatisch.

Es muss keine Einstellung ausgeführrt werden.

Aufnahme der Fernbedienung:

In der ersten Versorgungsminute der Dunstabzugshaube T2 + T5 lang drücken. Die erfolgte Aufnahme der Fernbedienung ist an der Dunstabzugshaube sightbar.

Beschreibung der Funktionen des Fernbedienung

T1. Taste OFF
T2. ON/OFF Taste und Regulierung des Umgebungslichtes
T3. Steuerungstaste der Ansauggeschwindigkeit (Leistung):
T4. Taste ON/OFF Licht des Kochfelds
T5. Taste ON/OFF verzögertes Ausschalten der Dunstabzugshaube
T6. Taste ON/OFF Sensor
T7. Rückstellungstaste Meldung Filtersattigung
L3. LED-Kontrolleuche: Betrieb der Fernbedienung

Anmerkung: die Tasten streifen und darauf einen leichten Druck ausüben, um die erhältlichen Funktionen auszuwahlen.

T1. Taste OFF

Drücken, um die Dunstabzugshaube auszuschalten.

T2. ON/OFF Taste and Regulierung des Umgebungslichkeit

Kurz drücken um das Umgebungslicht an- und auszuschalten Länger gedrückt halten um die Intensität zu regulieren.

Hinweis: Das Umgebungslicht ist nur in einigen Modellen verfügbar

T3. Steuerungstaste der Ansauggeschwindigkeit (Leistung):

Die Taste ausgehend von jeder beliebigen Position leicht streifen und darauf eine drehende Bewegung im bzw. gegen den Uhrzeigersinn ausführren, um die Ansaugsgeschwindigkeit zu erhöhen oder zu senken.

Die Taste ist in mehrere Bereiche aufgeteilt, die gewünschte Geschwindigkeit kann ausgewählten werden, wenn direkt auf den gewünschten Bereich gedruckt wird:

T3a: Geschwindigkeit 1 (niedrige Ansaugung)
T3b: Geschwindigkeit 2 (mittlere Ansaugung)
T3c: Geschwindigkeit 3 (hohe Ansaugung)
T3d: Geschwindigkeit 4 (intensive Ansaugung)

T4. Taste ON/OFF Licht des Kochfelds

Drücken, um das Licht des Kochfelds an- bzw. auszuschalten.

T5. Taste ON/OFF verzögertes Ausschalten der Dunstabzugshaube.

Drucken, um das verzogerte Ausschalten der Dunstabzugshaube auf der Basis der in thisum Augenblick aktiven Ansaugsgeschwindigkeit (Leistung) zu programmieren:

Geschwindigkeit 1 (niedrige Ansaugung): 20 Minuten

Geschwindigkeit 2 (mittlere Ansaugung): 15 Minuten

Geschwindigkeit 3 (hohe Ansaugung): 10 Minuten

T6. Taste ON/OFF Sensor

Lang drücken, um den Modus mit Sensor zu aktivieren/deaktivieren, der den automatischen Betrieb der Ansaugung beinhaltet.

Anmerkung: Der Sensor ist nur in ein paar Modellen erhältlich.

T7. Rückstellungstaste Meldung Filtersattigung.

Wartung der Fernbedienung

Reinigung der Fernbedienung:

Die Fernbedienung mit einem weichen Tuch und einer neutralen Reinigungslösung (nicht scheuernd) reinigen.

Batteriewechsel:

Das Batteriefach öffnen.
Die leeren Batterien durch drei neue 1,5V-AAA-Batterien austauschen.

Beim Einsetzen der neuen Batterie die im Batteriefach angegebenen Polungen einhalten!
Das Batteriefach schlieben.

Entsorgung der Batterien

Die Entsorgung der Batterien muss nach den gultigen nationalen Regeln und Gesetzen erfolgen.

Benutze Batterien niemals in den Hausmull werfen.

Die Batterien müssen auf sichere Weise entsorgt werden.

Für..., Informationen ... Umweltschutz,

Wiederverwertung und Entsorgung von Batterien wenden Sie sichtie an die mit der Mültrennung beauftragten Stellen.

Wartung

Reinigung

Zur Reinigung AUSSCHLIESSLICH ein mit flüssigem

Neutralreiner getränktes Tuch verwenden. KEINE

WERKZEUGE ODER GERÄTE FÜR DIE REINIGUNG

VERWENDEN! Keine Produkte verwenden, die Scheuermittel enthalten. KEINEN ALKOHOL VERWENDEN!

Fettfilter

Bild 25-26-27

These dienen dazu, die Fettpartikel, die beim Kochen frei werden, zu binden.

Muss mindestens einmal monatlich gereinigt werden (bzw. wenn das System zur Anzeige der Filtersattigung, falls beim jeweiligen Modell vorhanden, diese Notwendigkeit anziegt).

Dazu ohne aggressive Reinigungsmittel bei niedrigen

Temperatures (max. 70^ ) mit dem Kurzprogramm in der Spulmaschine spulen.

Bei der Reinigung in der Spulmaschine können sich die Metallteile verfahren.

Der Filter muss im Backofen eine Stunde lang bei einer Temperatur von max. 100^ getrocknet werden. Falls der Filter dann noch feucht ist, den Vorgang wiederholen.

Den Filter nach spätestens zwei Jahren austauschen.

Achtung! Nach ausgeführter Wartung des Filters im entspruchenden Behälter ZUERST den Fettfilter und DANACH den Kohlegeruchfilter installieren. Der letzte wird erkannt, da er in Folie eingeschweßt ist.

Prüfen, ob nach dem erneuten Positionieren des Behalters nur der Fettfilter sightbar ist.

Aktivkohlefilter (nur bei der Umluftversion)

Bild 25-26-27

Dieser Filter bindet die unangenehmen Gerüche, die beim Kochen entstehen.

Achtung! Der Aktivkohlefilter ist erkennbar, da er in Folie eingeschweibt. De Demontage-, Wartungs- und Reinigungserbeiten des Filters durchführren, den Filter damit hochst vorsichtig handhaben, um die Folie nicht zu beschädigen oder zu öffnen.

Der Aktivkohlefilter wird alle zwei Monate (oder wenn das Sättigungsanzeigesystem der Filter - sofern bei dem jeweiligen Modell vorgesehen - diese Notwendigkeit anzeigt) in warmem Wasser und geeigneten Waschmitteln oder in der Spulmaschine bei 65^ gewaschen (in diesen Fall den vollständigen Spulzyklus - ohne zusätzliches Geschirr im Inneren der Geschirrspulmaschine - einschalten).

Das überschüssige Wasser entfern, ohne damit den Filter zu beschädigen; danach diesen bei 100^ für 10 Minuten in den Ofen legen, umihn vollständig zu trocknen. Das Vlies muss alle 3 Jahre ausgewechselt werden und weiterhin jedem Mal dann, wenn es beschädigt ist.

Achtung! Nach ausgeführter Wartung des Filters im entspruchenden Behälter ZUERST den Fettfilter und DANACH den Kohlegeruchfilter installieren. Der letzte wird erkannt, daß in Folie eingeschweß ist.

Prüfen, ob nach dem erneuten Positionieren des Behalters nur der Fettfilter sightbar ist.

Ersetzen der Lampen

Bild 25

Die Haube ist mit einem auf der Leuchtdiodentechnologie basierten Beleuchtungssystem ausgestattet.

Die LEDs ermöglichen eine optimale Beleuchtung der

Kochfläche. Sie haben eine Leistungsdauer, die das

Zehnfache deren der traditionellen Lichter ist undieten eine Energieersparnis bis zu 90% .

Sich für den Kauf der auszutauschenden LEDs mit dem technischen Kundendienst in Verbindung setzen.

T3. Kontrollnapp für aspirationshestigheten (effekt)

T1. Kontrollknapp for sugehastigkeit (effekt).

For a aktivere deutsche funksjonen:

T3. Kontrollknapp for sugehastigkeit (effekt)

Beröre knappen med start fra en hvilken som helst posisjon og utføre en roterende bevegelse med klokken aller mot klokken for a öke aller redusere sugehastigheten.

Knappen er inndelt i flere sektorer, man kan velge onsket hastigkeit vet a trykke direkte pa respektive sektorer:

T3a: Hastiget 1 (lav sugekraft)
T3b: Hastiget 2 (middels sugekraft)
T3c: Hastiget 3 (hoy sugekraft)
T3d: Hastiget 4 (intensiv sugekraft)

T4. ON/OFF-knapp for lys på platetopp

Trykk for a sla p erer av belysningen pa platetoppen.

Automatisch Funktion (sensor)

For at aktivereijke Funktion:

For at aktivereijke Funktion:
