EVO PLUS FPJ - Cappa aspirante FRANKE - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Cappa aspirante decorativa
Marca	Franke
Modello	EVO PLUS FPJ
Utilizzo previsto	Domestico, eliminazione degli odori di cucina
Distanza minima dal piano cottura	650 mm
Diametro del condotto di scarico	120 mm minimo
Classe elettrica	Classe I (messa a terra richiesta)
Alimentazione elettrica	220-240 V ~ 50/60 Hz (secondo targa dei dati)
Potenza motore	Non specificata nel manuale (stima: circa 200 W)
Illuminazione	LED integrato (sostituzione da parte del servizio assistenza)
Comandi	Tattili: illuminazione, 3 velocità + modalità intensiva (6 min), funzione ritardo (5 min)
Filtri	Filtro antigrasso in alluminio (lavabile in lavastoviglie ogni 2 mesi); Filtro al carbone attivo (sostituzione ogni 4 mesi, non lavabile)
Materiale	Acciaio inossidabile (secondo foto)
Dimensioni (stima)	Larghezza 60 cm, Profondità 50 cm, Altezza variabile
Peso (stima)	Circa 15 kg
Istruzioni di sicurezza	Non fiammeggiare sotto la cappa; non utilizzare con apparecchi non elettrici senza ventilazione; non scaricare in un condotto di camino
Manutenzione	Pulire con un panno umido e detergente neutro; non utilizzare prodotti abrasivi
Garanzia	Garanzia del produttore (da verificare)

Domande frequenti - EVO PLUS FPJ FRANKE

Qual è la distanza minima tra la cappa e il piano cottura?

La distanza di sicurezza minima è di 650 mm. Per i fornelli a gas, rispettare le istruzioni del produttore se specificano una distanza maggiore.

Come pulire i filtri antigrasso?

I filtri antigrasso devono essere puliti ogni 2 mesi. Sono lavabili in lavastoviglie o a mano con un detergente neutro. Asciugarli prima di rimetterli.

Quando è necessario sostituire il filtro al carbone attivo?

Il filtro al carbone attivo deve essere sostituito circa ogni 4 mesi (o in base all'uso). Non può essere lavato né rigenerato.

Come attivare la funzione ritardo (delay)?

Premere il tasto della velocità desiderata per circa 2 secondi per attivare lo spegnimento ritardato di 5 minuti. Il led della velocità lampeggia. Per disattivare, premere nuovamente il tasto.

Come utilizzare la modalità intensiva?

Premere una seconda volta il tasto D (velocità 3) per avviare la modalità intensiva temporizzata di 6 minuti. Trascorso questo tempo, la cappa si spegne automaticamente. Un'altra pressione disattiva la modalità e spegne il motore.

Cosa fare se l'illuminazione LED non funziona più?

La sostituzione dell'illuminazione deve essere effettuata dal Servizio Assistenza. Contattare un tecnico autorizzato.

Posso utilizzare la cappa senza scarico esterno?

Sì, la cappa può funzionare in modalità ricircolo con un filtro al carbone attivo. Assicurarsi che l'ambiente sia ben ventilato.

Perché la mia cappa fa rumore?

Un rumore eccessivo può essere dovuto a filtri sporchi, condotto ostruito o installazione errata. Controllare i filtri e il condotto.

Posso fiammeggiare gli alimenti sotto la cappa?

No, è severamente vietato fiammeggiare cibi sotto la cappa a causa del rischio di incendio.

Cosa fare in caso di blackout?

La cappa non dispone di funzione memoria. Dopo il ripristino della corrente, regolare nuovamente le velocità e l'illuminazione manualmente.

MANUALE UTENTE EVO PLUS FPJ FRANKE

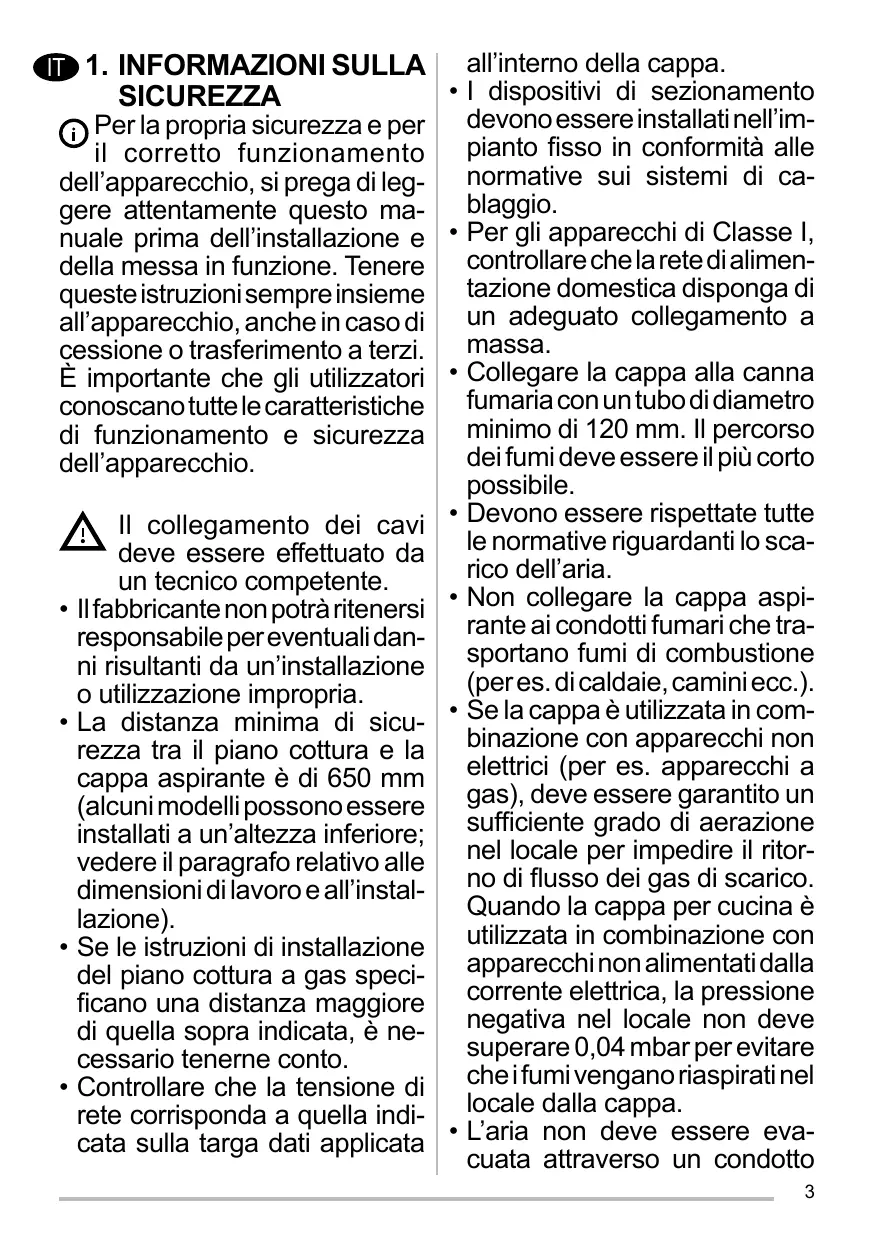

1. INFORMAZIONI SULLA SICUREZZA

i Per la propria sicurezza e per il corretto funzionamento dell'apparecchio, si prega di leggere attendamente quello manuale prima dell'infallazione e della messa in funzione. Tenere questeistruzioni sempre insieme all'apparecchio,anche in caso di cessione o trasferimento a terzi. E importante che gli utilizzatori conoscano tutte le caratteristiche di funzionamento e sicurezza dell'apparecchio.

Il collegamento dei cavi deve essere effettuato da un technician competente.

• Il fabbricante non potrà ritenersi responsablee pereventuali danni risultanti da un'installazione o utilizzazione impropria.
• La distanza minima di sicurezza tra il piano cottura e la cappa aspirante è di 650 mm (alcuni modelli possono essere installati a un'altezza inferiore; vedere il paragrafo relativo alle dimensioni di lavoro e all'inistaltazione).
• Se le istruzioni di installmente del piano cottura a gas specificano una distance magiore di quella sopraindicata, e necessario tenerneconto.
• Controllare che la tensione di rete corrisponda a quella indicata sulla targa dati applicata

all'interno della cappa.

• I dispositivi di sezionamento devono essere installati nell'impianto fisso in conformità alle normative sui sistemi di cablaggio.
• Per gli apparecchi di Classe I, controllare che la rete di alimentazione domestica dispona di un adeguato collegamento a massa.
• Collegare la cappa alla canna fumaria con un tubo di diametro minimo di 120 mm. Il percorso dei fumi deve essere il più corto possibile.
  Devono essere rispetto delle normative riguardanti lo scarico dell'aria.
  Non collegare la cappa aspi- rante ai condotti fumari che trasportano fumi di combustione (peres. dicaldaie, camini ecc.).
• Se la cappa è utilizzata in combinazione con appearecchi non elettrici (per es. appearecchi a gas), deve essere garantito un sufficiente grado di aerazione nel locale per impedire il ritorno di flusso dei gas di scarico. Quando la cappa per cucina è utilizzata in combinazione con appearecchi non alimentati alla corrente elettrica, la pressione negativa nel locale non deve superare 0,04 mbar per evitare che i fumi vengano riaspirati nel locale alla cappa.
  L'aria non deve essere evacuataattraverso un condotto

utilizzato per lo scarico dei fumi da appearecchi di combustione alimentati a gas o altri combustibili.

• Il cavo d'alimentazione, sedaneggiato, deve essere sostituito dal fabbricante o da un technician del servizio assistenza.
• Collegare la spina ad una presa di tipo conforme alle normative vigenti e in posizione accessibile.
• Relativamente alle misure tecniche e di sicurezza da adottare per lo scarico dei fumi è importante attenerisi scrupolosamente ai regolamenti stabiliti dalle autorità locali.

AVVERTENZA: prima di installare la cappa, rimuovere le pellicole di protezione.
- Usare solo viti e minuteria di tipo idoneo per la cappa.

AVVERTENZA: la mancata installazione delle viti o dei dispositivi di fissaggio in conformità alle presenti istruzioni cui lo comportare rischi di scosse elettriche.

Non osservare direttamente con strumenti ottici (binocolo, lente d'ingrandimento....).
- Non cuocere al flambé sotto la cappa: si potrebbe sviluppare un incendio.
- Questo apparecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte attività

psico-fisico-sensoriali o con esperienza e conoscenze insufficienti, parché attentamente sorvegliati e struiti su come utilizzato in modo sicuro l'apparecchio e sui pericoli che ciò comporta. Assicurarsi che i bambini non giochino con l'apparecchio. Pulizia e manutenzione da parte dell'utente non devono essere effettuate da bambini, a meno che non siano sorvegliati.

• Sorvegliare i bambini, assicurandosi che non giochino con l'apparecchio.
  L'apparecchio non deve essere utilizzato da persone (bambini compresi) con ridotte capacità psico-fisico-sensoriali o con esperienza e conoscenze insufficienti, a meno che non siano attentamente sorvegliate e struite.

Le parti accessibili possono diventare molto calde durante l'uso degli appearecchi di cottura.

• Pulire e/o sostuire i filtri dopo il periodo di tempo specificato (pericolo di incendio). Vedere il paragrafo Manutenzione e pulizia.
• Deve dessere presente un'adeguata ventilazione nel locale quando la cappa è utilizzata contemporaneamente ad apparentecchi che utilizzato gas o altri combustibili (non applicabii

le ad apparente che scaricano unicamente l'aria nel locale).

• Il significato sul prodotto o sulla sua confazione indica che il prodotto non può essere smaltito come un normale rifiutto domestico. Il prodotto da smaltire deve essere conferito presso un apposto centro di raccolta per il riciclaggio dei componenti elettrici ed elettronici. Assicurandosi che questo prodotto sia smaltito correttamente, si contribuirà a prevenire potenziali consequences negative per l'ambiente e per la salute che potrebbero altrimenti derivare dal suo smaltimento inadequato. Per informazioni più dettagliate sul riciclaggio di quello prodotto, contattare il Comune, il servizio locale di smaltimento rifiuti oppure il negotio dove è stato acquistato il prodotto.

2. USO

• La cappa aspirante è progettata esclusamente per l'uso domestico allo scopo di eliminare gli odori alla cucina.
  Non usare mai la cappa per scopi diversi da quelli per cui è stata progettata.
• Non lasciare mai fiamme alte sotto la cappa quando è in funzione.
• Regolare l'intensità della fiamma in modo da dirigerla esclusivamente verso il fondo del recipiente di cottura, assicurandosi che non ne avvolga i lati.
• Le friggitrici devono essere costamente controllate durante l'uso: l'olio surriscaldato potrebbe incendiarsi.

3. PULIZIA E MANUTENZIONE

Ilchio al carbone attivo non è lavabile né è rigenerabile e deve essere sostituito agli 4 mesi di funzionamento circa o più frequently in caso di utilizzo molto intenso (W).

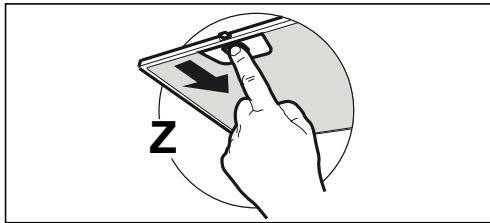

• I filtri antigrasso devono essere puliti anni 2 mesi di funzionamento o più frequently in caso di utilizzato molto intenso e possono essere lavati in lavastoviglie (Z).

• Pulire la cappa'utilizzato un panno umido e un detergente liquido neutro.

4.COMANDI

Tasto	Funzione	Led
A	Accende e spegne l'impianto di illuminazione alla massima intensità.	On/Off.
	Premendo il tasto per circa 2 secondi, si attiva il Delay. Adatto per completare l'eliminazione di odori residiu. Puo essere attivato da agli velocità. Con una lunga pressione attiva lo spegnimento automatico ridardato di 5 minuti. Quando è attivo, l'icona della velocità lampeggia. Si disattiva premendo il tasto della velocità.	Lampeggia il Led (B o C o D).
B	Accende e spegne il motore di aspirazione alla prima velocità.	On/Off.
C	Accende e spegne il motore di aspirazione alla seconda velocità.	On/Off.
D	Accende il motore di aspirazione alla terza velocità.	On/Off.
	Premuto la seconda volta attiva la velocità INTENSIVA tempo-rizzata a 6 minuti, al termine dei quali la cappa si spegne automaticamente. Questa fun-zione è adatta a fronteggiare le massime emissioni di fumi di cottura. Premendo nuovamente il tasto D si disattiva la modalità INTENSIVA e si spegne il motore.	On/Off.

5. ILLUMINAZIONE

• Per la sostituzione contattare l'Assistenza Tecnica ("Per l'acquisto rivolgersi all'assistenza tecnica").
