FCR 925 TC - Cappa aspirante FRANKE - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Cappa aspirante
Marca	Franke
Modello	FCR 925 TC
Larghezza	90 cm
Altezza (regolabile)	60 - 90 cm
Profondità	50 cm
Peso	Circa 15 kg
Alimentazione elettrica	220 - 240 V, 50 Hz
Potenza motore	250 W
Capacità di estrazione (max)	650 m³/h
Livello di rumore (max)	65 dB
Tipo di comando	Pulsanti elettronici
Numero di velocità	3 + Intensiva
Illuminazione	LED, 2 x 3 W
Filtro antigrasso	Rete in alluminio, lavabile
Opzione filtro al carbone	Sì, venduto separatamente
Diametro condotto	150 mm
Classe energetica	B
Materiale	Acciaio inox
Installazione	A parete

Domande frequenti - FCR 925 TC FRANKE

Come installo la cappa aspirante Franke FCR 925 TC?

Installare la cappa ad almeno 65 cm sopra i piani cottura elettrici o 75 cm sopra quelli a gas. Utilizzare la dima di montaggio e fissare con le viti fornite. Assicurarsi che il condotto sia collegato a un'uscita esterna o utilizzare la modalità di ricircolo con un filtro al carbone.

Con quale frequenza devo pulire i filtri antigrasso?

Pulire i filtri a rete in alluminio ogni 3 mesi o più frequentemente con uso intensivo. Lavare a mano con acqua calda e sapone o in lavastoviglie a bassa temperatura. Lasciare asciugare completamente prima di reinstallarli.

Posso utilizzare la cappa in modalità ricircolo?

Sì, la FCR 925 TC può essere utilizzata in modalità ricircolo. È necessario installare un filtro al carbone (venduto separatamente) per assorbire gli odori. Sostituire il filtro al carbone ogni 6-12 mesi.

Perché la mia cappa aspirante emette rumori forti?

I rumori forti possono essere dovuti a parti allentate, condotti ostruiti o un motore usurato. Controllare che i filtri siano puliti e posizionati correttamente. Assicurarsi che i condotti non siano ostruiti. Se il rumore persiste, contattare un tecnico qualificato.

Come sostituisco le luci a LED?

Le luci a LED sono integrate e devono essere sostituite da un professionista. Contattare il servizio clienti Franke per assistenza. Non tentare di sostituirle da soli per evitare rischi elettrici.

Qual è la capacità di estrazione massima?

La capacità di estrazione massima è di 650 m³/h. Si ottiene alla velocità massima. Le prestazioni effettive dipendono dalla lunghezza e dalle curve del condotto.

Posso lavare il filtro al carbone?

No, i filtri al carbone non sono lavabili e devono essere sostituiti quando sono saturi. Di solito ogni 6-12 mesi a seconda dell'uso. Smaltire i vecchi filtri secondo le normative locali.

Come reimposto l'indicatore di saturazione del filtro?

Tenere premuto il pulsante timer (di solito contrassegnato con un simbolo di orologio) per 3-5 secondi finché la spia non si spegne. Fare riferimento al manuale per la procedura esatta, poiché può variare a seconda del modello.

Qual è il diametro del condotto consigliato?

Il diametro consigliato del condotto è 150 mm. L'uso di un diametro inferiore ridurrà le prestazioni e aumenterà il rumore. Assicurarsi che il condotto sia il più corto e dritto possibile.

Dove posso acquistare i pezzi di ricambio?

I pezzi di ricambio come filtri e moduli LED possono essere acquistati presso i rivenditori autorizzati Franke o online. Utilizzare il numero modello FCR 925 TC per trovare parti compatibili.

MANUALE UTENTE FCR 925 TC FRANKE

IT Istruzioni per l'uso e l'installazione Cappa

⚠ Le Istruzioni per l'uso si riferiscono ai diversi modelli di questo apparecchio. Pertanto, si potrebbero trovare descrizioni di singole caratteristiche che non appartengono al proprio apparecchio specifico.

INSTALLAZIONE

- Il fabbricante non potrà ritenersi responsabile per eventuali danni risultanti da un'installazione o utilizzazione impropria.

- La distanza minima di sicurezza tra il piano cottura e la cappa aspirante è di 650 mm (alcuni modelli possono essere installati a un'altezza inferiore; vedere il paragrafo relativo alle dimensioni di lavoro e all'installazione).

- Controllare che la tensione di rete corrisponda a quella indicata sulla targa dati applicata all'interno della cappa.

- Per gli apparecchi di Classe I, controllare che la rete di alimentazione domestica disponga di un adeguato collegamento a massa.

Collegare l'aspiratore al condotto dei fumi mediante un tubo con diametro minimo di 120 mm. Il percorso dei fumi deve essere il più corto possibile.

- Non collegare la cappa aspirante ai condotti fumari che trasportano fumi di combustione (per es. caldaie, camini ecc.).

- Se l'aspiratore è utilizzato in combinazione con apparecchi non elettrici (per es. apparecchi a gas), deve essere garantito un sufficiente grado di aerazione nel locale per impedire il ritorno di flusso dei gas di scarico. La cucina deve avere un'apertura comunicante direttamente con l'esterno per garantire

l'afflusso di aria pulita. Quando la cappa per cucina è utilizzata in combinazione con apparecchi non alimentati dalla corrente elettrica, la pressione negativa nel locale non deve superare 0,04 mbar per evitare che i fumi vengano riaspirati nel locale dalla cappa.

- In caso di danneggiamento del cavo di alimentazione, occorre farlo sostituire dal produttore o dal reparto di assistenza tecnica per evitare qualsiasi rischio.

• Se le istruzioni di installazione del piano cottura a gas specificano una distanza maggiore di quella sopra indicata, è necessario tenerne conto. Devono essere rispettate tutte le normative riguardanti lo scarico dell'aria.
• Usare solo viti e minuteria di tipo idoneo per la cappa.

Avvertenza: la mancata installazione delle viti o dei dispositivi di fissaggio in conformità alle presenti istruzioni può comportare rischi di scosse elettriche.

- Collegare la cappa all'alimentazione di rete mediante un interruttore bipolare con distanza tra i contatti di almeno 3 mm.

USO

- La cappa aspirante è progettata esclusivamente per l'uso domestico allo scopo di eliminare gli odori dalla cucina.

- Non usare mai la cappa per scopi diversi da quelli per cui è stata progettata.

• Non lasciare mai fiamme alte sotto la cappa quando è in funzione.

- Regolare l'intensità della fiamma in modo da dirigerla esclusivamente verso il fondo del recipiente di cottura, assicurandosi che non ne avvolga i lati.

- Le friggitrici devono essere costantemente controllate durante l'uso: l'olio surriscaldato potrebbe incendiarsi.

- Non cuocere al flambé sotto la cappa: si potrebbe sviluppare un incendio.

- Questo apparecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità psico-fisico-sensoriali o con esperienza e conoscenze insufficienti, purché attentamente sorvegliati e istruiti su come utilizzare in modo sicuro l'apparecchio e sui pericoli che ciò comporta. Assicurarsi che i bambini non giochi con l'apparecchio. Pulizia e manutenzione da parte dell'utente non devono essere effettuate da bambini, a meno che non siano sorvegliati.

- “ATTENZIONE: le parti accessibili possono diventare molto calde durante l'uso degli apparecchi di cottura”.

MANUTENZIONE

• Spegnere o scollegare l'apparecchio dalla rete di alimentazione prima di qualunque operazione di pulizia o manutenzione.
• Pulire e/o sostituire i filtri dopo il periodo di tempo specificato (pericolo di incendio).
• I filtri antigrasso devono essere puliti ogni 2 mesi di funzionamento o più frequentemente in caso di utilizzo molto intenso e possono essere lavati in lavastoviglie.
• Il filtro al carbone attivo non è lavabile né è rigenerabile e deve essere sostituito ogni 4 mesi di funzionamento circa o più frequentemente in caso di utilizzo molto intenso.
• Pulire la cappa utilizzando un panno umido e un detergente liquido neutro.

Il simbolo — sul prodotto o sulla sua confezione indica che il prodotto non può essere smaltito come un normale rifiuto domestico. Il prodotto da smaltire deve essere conferito presso un apposito centro di raccolta per il riciclaggio dei componenti elettrici ed elettronici. Assicurandosi che questo prodotto sia smaltito correttamente, si contribuirà a prevenire potenziali conseguenze negative per l'ambiente e per la salute che potrebbero altrimenti derivare dal suo smaltimento inadeguato. Per informazioni più dettagliate sul riciclaggio di questo prodotto, contattare il Comune, il servizio locale di smaltimento rifiuti oppure il negozio dove è stato acquistato il prodotto.

Ingombro

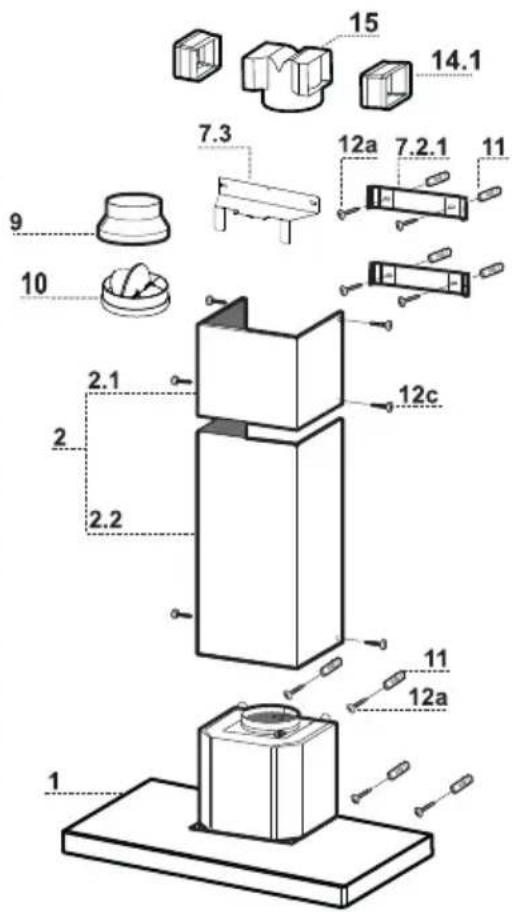

Rif. Q.tà Componenti di Prodotto

1 1 Corpo Cappa completo di: Comandi, Luce, Gruppo Ventilatore, Filtri
2 1 Camino Telescopico formato da:
2.1 1 Camino Superiore
2.2 1 Camino Inferiore
9 1 Flangia di Riduzione ∅ 150-120 mm
10 1 Flangia con Valvola
14.1 2 Prolunga Raccordo Uscita Aria
15 1 Raccordo Uscita Aria

Rif. Q.tà Componenti di Installazione

7.2.1 2 Staffe Fissaggio Camino Superiore
7.3 1 Staffa Sostegno Raccordo

Q.tà	Documentazione
1	Libretto	Istruzioni

Foratura Parete e Fissaggio Staffe

Tracciare sulla Parete:

- una linea Verticale fino al soffitto o al limite superiore, al centro della zona prevista per il montaggio della Cappa;

- una linea Orizzontale a: 650 mm min. sopra il Piano di Cottura.

- Appoggiare come indicato la Staffa 7.2.1 a 1-2 mm dal soffitto o dal limite superiore, allineando il suo centro (intagli) sulla linea Verticale di riferimento.

- Segnare i centri dei Fori della Staffa.

- Appoggiare come indicato la Staffa 7.2.1 a X mm sotto la prima staffa (X = altezza Camino Superiore in dotazione), allineando il suo centro (intagli) sulla linea Verticale di riferimento.

- Segnare i centri dei Fori della Staffa.

- Segnare come indicato, un punto di riferimento a 116 mm dalla linea Verticale di riferimento, e 320 mm sopra la linea Orizzontale di riferimento.

- Ripetere questa operazione dalla parte opposta.

- Forare ø 8 mm i punti segnati.

- Inserire i tasselli 11 nei fori.

- Fissare la Staffa inferiore 7.2.1 utilizzando le Viti 12a (4,2 x 44,4) in dotazione.

- Fissare insieme la Staffa superiore 7.2.1 e la Staffa sostegno raccordo 7.3 utilizzando le 2 viti 12a (4,2 x 44,4) in dotazione.

- Avvitare 2 Viti 12a (4,2 x 44,4) in dotazione nei fori per il fissaggio del corpo Cappa, lasciando uno spazio di 5-6 mm fra la parete e la testa della vite.

Montaggio Corpo Cappa

• Prima di agganciare il Corpo Cappa, serrare le 2 Viti Vr situate sui punti di aggancio del Corpo Cappa.
• Agganciare il Corpo Cappa alle Viti 12a.
• Serrare definitivamente le Viti 12a di supporto.
• Agire sulle Viti Vr per livellare il Corpo Cappa.
• Nel caso si ritenga opportuno è possibile assicurare la cappa al muro per mezzo di altre viti con tassello, posizionabili dall'interno del corpo cappa.

Connessioni

USCITA ARIA VERSIONE ASPIRANTE

Per installazione in Versione Aspirante collegare la Cappa alla tubazione di uscita per mezzo di un tubo rigido o flessibile di ø150 o 120 mm, la cui scelta è lasciata all'installatore.

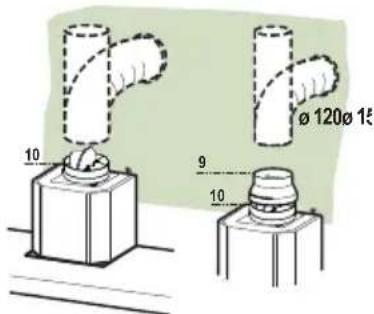

Collegamento tubo 0 150

• Inserire la Flangia ø 150 10 sull'Uscita del Corpo Cappa.
• Fissare il tubo con adeguate fascette stringitubo. Il materiale occorrente non è in dotazione.

Collegamento tubo o 120

• Per collegamento con tubo ø120 mm, inserire la Flangia di riduzione 9 sulla flangia ø 150 10 precedentemente installata.
• Fissare il tubo con adeguate fascette stringitubo. Il materiale occorrente non è in dotazione.
• In ambedue i casi, togliere eventuali Filtri Antiodore al Carbone attivo.

USCITA ARIA VERSIONE FILTRANTE

• Inserire lateralmente le Prolunghe Raccordo 14.1 sul Raccordo 15.
• Inserire il Raccordo 15 nella Staffa di Sostegno 7.3 fissandolo con una Vite.
• Assicurarsi che l'uscita delle Prolunghe Raccordo 14.1 risulti in corrispondenza delle bocchette del Camino sia in orizzontale che in verticale.
• Collegare il Raccordo 15 all'Uscita del Corpo Cappa per mezzo di un tubo rigido o flessibile di 150 mm, la cui scelta è lasciata all'installatore.
  • Assicurarsi della presenza del Filtro Antiodore al Carbone attivo.

CONNESSIONE ELETTRICA

- Collegare la Cappa all'Alimentazione di Rete interponendo un Interruttore bipolare con apertura dei contatti di almeno 3 mm.

- Rimuovere i Filtri antigrasso (vedi par. “Manutenzione”) e assicurarsi che il connettore del Cavo di alimentazione sia correttamente inserito nella presa dell’Aspiratore

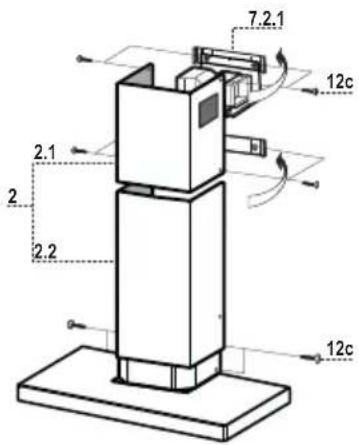

• Allargare leggermente le due falde laterali, agganciarle dietro le Staffe 7.2.1 e richiuderle fino a battuta.
• Fissare lateralmente alle Staffe con 4 Viti 12c (2,9 x 9,5) in dotazione.
• Assicurarsi che l'uscita delle Prolunghe Raccordo risulti in corrispondenza delle bocchette del Camino.

Camino inferiore

• Allargare leggermente le due falde laterali del Camino, agganciarle tra il Camino superiore e la parete e richiuderle fino a battuta.
• Fissare lateralmente la parte inferiore al Corpo Cappa, con 2 Viti 12c (2,9 x 9,5) in dotazione.

Quadro comandi

T1T2T3T4L
|	|	|	|	|
○	1	2⊗	3i	≡

Tasto	Funzione
T1	Spegne il Motore. -
T2	Accende il motore alla prima velocità	I Tasti T1+T2 sono accesi.
T3	Accende il motore alla seconda velocità	I Tasti T1+T3 sono accesi.
	Premuto per 2 secondi attiva lo spegnimento ritardato di 30 minuti (Motore+Luci). A fun-zione attiva è possibile cambiare la velocità di esercizio.	I rispettivi tasti T1+ (T2 o T3 o T4) Lampeggiano.
T4	Accende il motore alla terza velocità	I Tasti T1+T4 sono accesi.
	Premuto per 2 Secondi attiva la velocità Intensiva temporizzata a 6 minuti, al termine dei quali ritorna alla velocità precedentemente impostata. Adatta a fronteggiare le massime emis-sioni di fumi di cottura.	Il Tasto lampeggia.
L	Accende e spegne l’Impianto di Illuminazione alla massima intensità.	Tasto acceso
	Premuto per 2 Secondi accende e spegne l’Impianto di Illuminazione ad intensità ridotta.	Tasto acceso

Filtri antigrasso

PULIZIA FILTRI ANTIGRASSO METALLICI AUTOPORTANTI

• Sono lavabili anche in lavastoviglie, e necessitano di essere lavati ogni 2 mesi circa di utilizzo o più frequentemente, per un uso particolarmente intenso.
• Togliere i Filtri uno alla volta, spingendoli verso la parte posteriore del gruppo e tirando contemporaneamente verso il basso.
• Lavare i Filtri evitando di piegarli, e lasciarli asciugare prima di rimontarli.
• Rimontarli facendo attenzione a mantenere la maniglia verso la parte visibile esterna.

• Non è lavabile e non è rigenerabile, va sostituito almeno ogni 4 mesi o più frequentemente, per un uso particolarmente intenso.
• Togliere i Filtri antigrasso metallici.
• Rimuovere il Filtro antiodore al Carbone attivo saturo, agendo sugli appositi agganci.
  • Montare il nuovo Filtro agganciandolo nella sua sede.
• Rimontare i Filtri antigrasso metallici.

Attenzione: Questo apparecchio è provvisto di una luce LED bianca di classe 1M secondo la norma EN 60825-1: 1994 + A1:2002 + A2:2001; massima potenza ottica emessa@439nm: 7μW. Non osservare direttamente con strumenti ottici (binocolo, lente d'ingrandimento....).

- Per la sostituzione contattare l'Assistenza Tecnica. ("Per l'acquisto rivolgersi all'assistenza tecnica").
