MANUALE UTENTE VITAEXTRACT MESM500W BOSCH

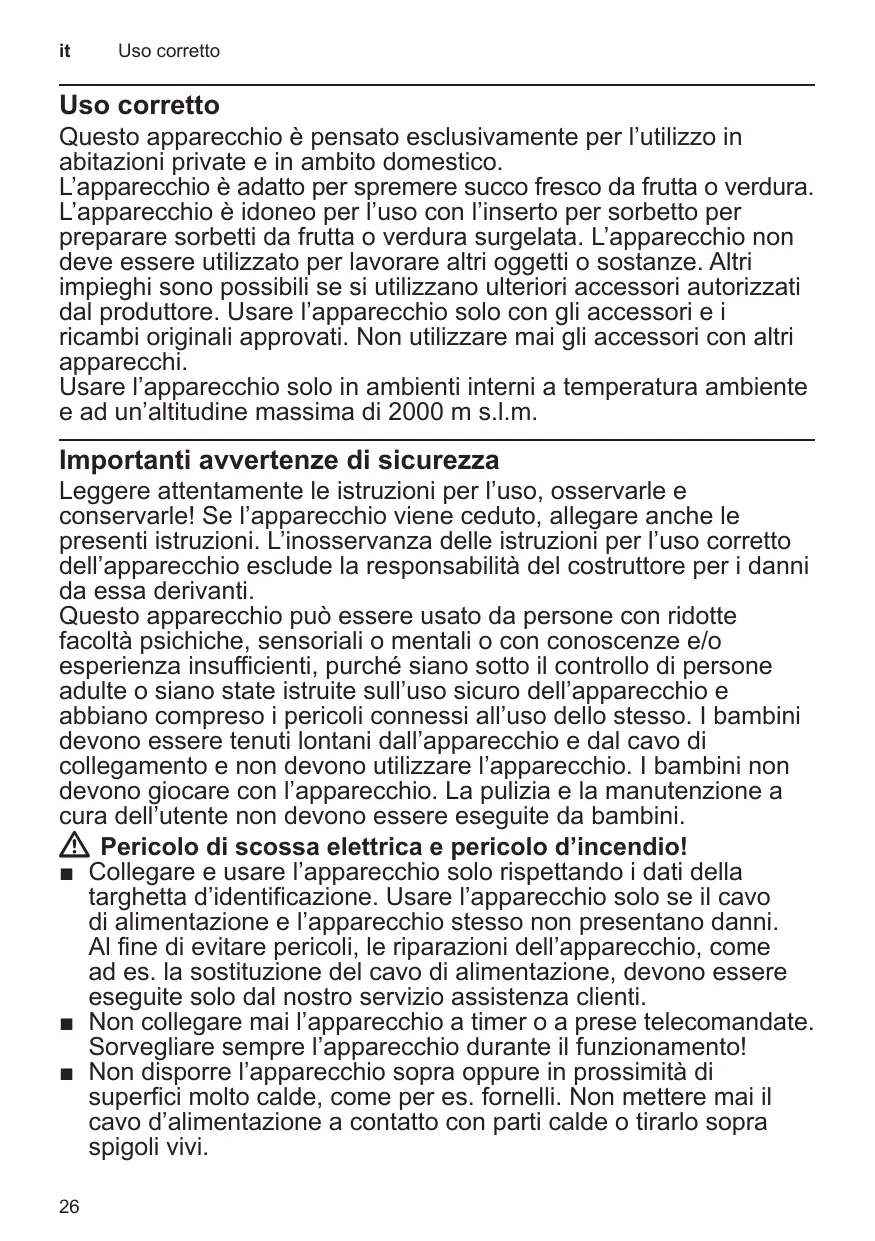

Questo apparecchio è pensato esclusivamente per l'utilizzo in abitazioni private e in ambito domestico.
L'apparecchio è adatto per spremere succo fresco da frutta o verdura. L'apparecchio è idoneo per l'uso con l'inserto per sorbetto per preparare sorbetti da frutta o verdura surgelata. L'apparecchio non deve essere utilizzato per lavorare altri oggetti o sostanze. Altri impieghi sono possibili se si utilizzano ulteriori accessori autorizzati dal produttore. Usare l'apparecchio solo con gli accessori e i ricambi originali approvati. Non utilizzare mai gli accessori con altri apparecchi.
Usare l'apparecchio solo in ambienti interni a temperatura ambiente e ad un'altitudine massima di 2000 m s.l.m.
Importanti avvertenze di sicurezza
Leggere attentamente le istruzioni per l'uso, osservarle e conservarle! Se l'apparecchio viene ceduto, allegare anche le presenti istruzioni. L'inosservanza delle istruzioni per l'uso corretto dell'apparecchio esclude la responsabilità del costruttore per i danni da essa derivanti.
Questo apparecchio può essere usato da persone con ridotte facoltà psichiche, sensoriali o mentali o con conoscenze e/o esperienza insufficienti, purché siano sotto il controllo di persone adulte o siano state istruite sull'uso sicuro dell'apparecchio e abbiano compreso i pericoli connessi all'uso dello stesso. I bambini devono essere tenuti lontani dall'apparecchio e dal cavo di collegamento e non devono utilizzare l'apparecchio. I bambini non devono giocare con l'apparecchio. La pulizia e la manutenzione a cura dell'utente non devono essere eseguite da bambini.
Pericolo di scossa elettrica e pericolo d'incendio!
Collegare e usare l'apparecchio solo rispettando i dati della targhetta d'identificazione. Usare l'apparecchio solo se il cavo di alimentazione e l'apparecchio stesso non presentano danni. Al fine di evitare pericoli, le riparazioni dell'apparecchio, come ad es. la sostituzione del cavo di alimentazione, devono essere eseguite solo dal nostro servizio assistenza clienti. Non collegare mai l'apparecchio a timer o a prese telecomandate. Sorvegliare sempre l'apparecchio durante il funzionamento! Non disporre l'apparecchio sopra oppure in prossimità di superfici molto calde, come per es. fornelli. Non mettere mai il cavo d'alimentazione a contatto con parti calde o tirarlo sopra spigoli vivi.
Non immergere mai l'apparecchio base in acqua né lavarlo in lavastoviglie. Non pulire con il vapore. Non usare l'apparecchio con le mani bagnate. L'apparecchio va sempre scollegato dalla corrente elettrica dopo l'uso, se lasciato incustodito, prima del montaggio, dello smontaggio, della pulizia e in caso di guasti.
Pericolo di lesioni!
- Prima di sostituire accessori o parti aggiuntive che durante il funzionamento si muovono, l'apparecchio deve essere spento e staccato dalla corrente. Dopo aver utilizzato l'apparecchio, attendere che l'ingranaggio si sia fermato.
- Utilizzare l'apparecchio soltanto quando è completamente assemblato. Non metterlo in funzione se il coperchio non è ben fissato!
- Durante il funzionamento non introdurre le mani nel pozzetto di riempimento. Non inserire oggetti (ad es. cucchiai da cucina) nel pozzetto di riempimento. Utilizzare solo il pestello fornito in dotazione! Non toccare mai le parti in rotazione. Usare l'apparecchio solo con gli accessori e i ricambi originali.
Pericolo di soffocamento!
Non lasciare che i bambini giochino con il materiale di imballaggio.
Attenzione!
Si consiglia di non lasciare mai l'apparecchio acceso più a lungo di quanto necessario per la lavorazione dell'alimento. Non fare girare a vuoto l'apparecchio.
Importante!
Lavare sempre a fondo l'apparecchio dopo ogni utilizzo o dopo un lungo periodo di inattività. → "Lavaggio" ved. pagina 31
Congratulazioni per l'acquisto di questo nuovo apparecchio di produzione Bosch. Trovate ulteriori informazioni sui nostri prodotti sul nostro sito Internet.
Indice
Uso corretto 26
Importanti avvertenze di sicurezza 26
Panoramica 28
Prima del primo utilizzo 28
Simboli e marcature 28
Leva di regolazione /
guarnizione per polpa di frutta. 28
Preparazione 29
Utilizzo 30
Lavaggio 31
Smaltimento 32
Garanzia 32
Rimedi in caso di guasti. 33
Panorama
Aprire le pagine con le figure.
→Figura A
1 Apparecchio base / motore
a Asse motore b Marcatura c Interruttore (3 posizioni)
ON = acceso
O = spento = funzione inversione
d Cavo di alimentazione e Anello LED*
f Marcatura O
2 Cestello per il succo
a Guarnizione dell'asse motore b Apertura per il succo c Tappo di chiusura del succo (antigoccia) d Apertura per la polpa di frutta
e Leva di regolazione per polpa di frutta e marcature
f Guarnizione per polpa di frutta* g Marcatura
3 Gabbia rotante con raschiatore di silicone 4 Inserti filtro
a fine (nero) b grosso (grigio)
5 Inserto per sorbetto* 6 Coclea 7 Pestello 8 Coperchio
a Pozzetto di riempimento b Marcatura
9 Contenitore per il succo
10 Contenitore per la polpa di frutta 11 Spazzola per pulizia 12 Ricettario
* a seconda del modello
Prima del primo utilizzo
Prima di utilizzare l'apparecchio per la prima volta, va completamente rimosso dal suo imballo, pulito e controllato.
Attenzione!
Non mettere mai in funzione un apparecchio danneggiato!
Estrarre dalla confezione l'apparecchio base e tutti gli accessori e rimuovere l'imballo. Controllare che vi siano tutti i componenti e che non presentino danni visibili. → Figura A - Prima del primo utilizzo lavare accuratamente tutte le parti e asciugarle. → “Lavaggio” ved. pagina 31
Simboli e marcature
| Simbolo | Significato |
| Δ | Applicare il coperchio (♀) e chiuderlo (♂). |
| Δ | Marcatura sull'apparecchio base per l'inserimento del coperchio. |
| Δ | Inserire il cestello per ilucco (♀). |
| O | Marcatura sull'apparecchio base per l'inserimento del cestello per ilucco. |
| ♀ | Marcature sul cestello per ilucco per la leva di regola-zione *: pulizia, poca polpa, tanta polpa. |
Leva di regolazione / guarnizione per polpa di frutta
→ Figura F - Modelli con leva di regolazione
Con la leva di regolazione per polpa di frutta si regola la consistenza del succo.
Per un succo con molta polpa, spostare la leva verso destra (2). Per un succo con meno polpa o per il sorbetto, spostare la leva al centro (B).
Per la pulizia/il lavaggio togliere il cestello per il succo, capovolgerlo e spostare la leva fino in fondo come indicato (F).
→ Figura ⑥ - Modelli con guarnizione
La guarnizione per polpa di frutta assicura una consistenza del succo sempre costante.
Per preparare succo o sorbetto è necessario che la guarnizione sia inserita correttamente nell'apertura per la polpa di frutta. Per la pulizia/il lavaggio togliere il cestello per il succo, capovolgerlo ed estrarre la guarnizione.
Preparazione
Pericolo di lesioni
Inserire la spina di alimentazione solo dopo che tutti i preparativi per il lavoro con l'apparecchio sono stati conclusi e le singole parti sono state montate e connesse correttamente all'apparecchio base.
Attenzione!
Non mettere mai il cestello per il succo senza la guarnizione dell'asse motore sull'apparecchio base. Prestare attenzione che la guarnizione sia alloggiata correttamente anche dopo l'inserimento.
Importante: prima del montaggio verificare che la guarnizione per polpa di frutta chiuda completamente l'apertura. → "Leva di regolazione / guarnizione per polpa di frutta" ved. pagina 28
Preparativi per spremere il succo
→ Sequenza immagini
- Collocare l'apparecchio base su un piano di lavoro stabile e orizzontale.
- Mettere il cestello per il succo sull'apparecchio base facendo corrispondere gli incavi sul fondo del cestello per il succo al contropezzo sull'apparecchio base (osservare le marcature 一/一). Il cestello per il succo deve essere a filo ed essere ben fissato all'apparecchio base.
- Inserire la gabbia rotante nel cestello per il succo.
- Inserire l'inserto filtrante desiderato (grosso o fine) nella gabbia rotante.
Importante: verificare che l'apertura e gli intagli sul fondo siano ben inseriti nel contropezzo del cestello per il succo. L'inserto filtrante non deve più girare.
- Inserire la coclea nel cestello e spingerla verso il basso finché non è inserita nell'asse motore.
- Applicare il coperchio (1/2) e ruotarlo in senso orario fino all'arresto (3/4).
Preparativi per fare il sorbetto
→ Sequenza immagini 6
- Collocare l'apparecchio base su un piano di lavoro stabile e orizzontale.
- Mettere il cestello per il succo sull'apparecchio base facendo corrispondere gli incavi sul fondo del cestello per il succo al contropezzo sull'apparecchio base (osservare le marcature). Il cestello per il succo deve essere a filo ed essere ben fissato all'apparecchio base.
- Inserire l'inserto per sorbetto nel cestello per il succo.
Importante: verificare che l'apertura e gli intagli sul fondo siano ben inseriti nel contropezzo del cestello per il succo.
L'inserto per sorbetto non deve più girare. 4. Inserire la coclea nell'inserto per sorbetto e spingerla verso il basso finché non è inserita nell'asse motore. 5. Applicare il coperchio e ruotarlo in senso orario fino all'arresto.
Preparazione degli alimenti
Importante: lavorare solo verdura e frutta matura. La frutta non matura o troppo matura intasa molto rapidamente la coclea e il setaccio.
Rimuovere i noccioli (per es. di susine, pesche, ciliegie ecc.). Rimuovere le bucce dure (per es. di melone, ananas, cetrioli, patate ecc.).
Frutta e verdura con buccia sottile (per es. mele, pere, carote, rafano, insalata, cavolo, prezzemolo, spinaci, uva, fragole, sedano ecc.) necessitano soltanto di essere lavate. Sbucciare gli agrumi e rimuovere la parte bianca per evitare che il succo risulti amaro. Sminuzzare la frutta e la verdura più grande affinché possano passare nel pozzetto di riempimento senza doverle schiacciare.
Utilizzo
Pericolo di lesioni
- Utilizzare l'apparecchio soltanto quando è assemblato. Non metterlo in funzione senza il coperchio o se il coperchio non è ben fissato. Non introdurre le dita nel pozzetto di riempimento. Utilizzare solo il pestello fornito in dotazione!
Attenzione!
Per lavorare frutta surgelata utilizzare tassativamente l'inserto sorbetto. Non lavorare frutta che diventa molto dura quando viene surgelata (per es. fragole).
Spremitura del succo
→ Sequenza immagini D
- Preparare l'apparecchio come descritto. → "Preparativi per spremere il succo" ved. pagina 29
- Mettere un contenitore capiente sotto ciascuna apertura per il succo e la polpa.
- Aprire il tappo di chiusura del succo.
- Spostare la leva di regolazione per la polpa di frutta (a seconda del modello) a piacere al centro (□) o tutta verso destra (■)
- Inserire la spina di alimentazione. Posizionare l'interruttore su ON. L'apparecchio si avvia. L'anello LED si accende (a seconda del modello). La gabbia rotante ruota.
- Mettere gli alimenti preparati nel pozzetto di riempimento. Spingere gli alimenti esclusivamente con il pestello fornito in dotazione.
- Il succo fluisce nel contenitore di destra. La polpa spremuta viene raccolta nel contenitore a sinistra.
- Al termine della lavorazione oppure se il contenitore del succo è pieno, posizionare l'interruttore su O e attendere l'arresto dell'apparecchio.
- Chiudere il tappo di chiusura del succo e svuotare il contenitore.
Note:
- Per migliorare l'estrazione del succo, all'inizio e alla fine della lavorazione utilizzare preferibilmente ingredienti con un'elevata percentuale di liquido (ad es. arance, pomodori, anguria ecc.). In mezzo lavorare gli ingredienti duri e fibrosi.
- Mettere gli alimenti nel pozzetto di riempimento poco per volta.
- Un riempimento eccessivo non accelera la lavorazione e provoca il traboccamento del cestello.
Preparazione del sorbetto
→ Sequenza immagini E
- Preparare l'apparecchio con l'inserto per sorbetto come descritto. → "Preparativi per fare il sorbetto" ved. pagina 29
- Mettere un contenitore molto l'apertura per la polpa di frutta. Spingere la leva di regolazione per polpa di frutta al centro (B). Inserire la spina di alimentazione. Posizionare l'interruttore su ON. L'apparecchio si avvia. L'anello LED si accende (a seconda del modello).
- Mettere gli alimenti surgelati nel pozzetto di riempimento. Spingere gli alimenti esclusivamente con il pestello fornito in dotazione.
- Il sorbetto pronto viene raccolto nel contenitore a sinistra.
Funzione inversione
La funzione inversione serve a smuovere alimenti incastrati facendo ruotare brevemente la coclea in senso inverso.
Posizionare l'interruttore su O e attendere che l'ingranaggio sia fermo. Posizionare l'interruttore su e tenerlo premuto. - Dopo ca. 3-5 secondi rilasciare l'interruttore e attendere che l'ingranaggio sia fermo. Posizionare l'interruttore su ON e continuare la lavorazione.
Nota: se gli alimenti rimasti bloccati non si smuovono neanche dopo aver attivato brevemente la funzione inversione, spegnere l'apparecchio, staccare la spina e pulire l'apparecchio. → "Lavaggio" ved. pagina 31
Dopo la lavorazione
Svuotare i contenitori e rimetterli molto le aperture per il succo e la polpa. Chiudere il tappo di chiusura e spingere la leva di regolazione per polpa di frutta tutta verso destra. - Mettere un po' d'acqua (ca. 100 ml) nel pozzetto di riempimento e posizionare l'interruttore su ON. Dopo qualche istante aprire il tappo di chiusura e spingere la leva di regolazione per polpa di frutta tutta verso sinistra. Prima di spegnere l'apparecchio lasciare che finisca di girare. Posizionare l'interruttore su O e attendere l'arresto dell'apparecchio. Staccare la spina di alimentazione. Pulire tutte le parti subito dopo l'uso.
Lavaggio
L'apparecchio e le singole parti utilizzate devono essere puliti accuratamente dopo l'uso.
Pericolo di scossa elettrica!
- Prima della pulizia estrarre la spina di alimentazione. Non immergere mai l'apparecchio base in liquidi né lavarlo in lavastoviglie. Non pulire con il vapore.
Attenzione!
Non impiegare detergenti a base di alcol. Non utilizzare oggetti taglienti, appuntiti o metallici. Non usare panni o detergenti abrasivi. Non lavare le singole parti in lavastoviglie.
Note:
- Durante la lavorazione, ad esempio di carote, sulle parti di plastica possono formarsi macchie colorate. Queste possono essere eliminate con alcune gocce di olio da cucina.
- Aprire completamente la guarnizione per polpa di frutta. → "Leva di regolazione / guarnizione per polpa di frutta" ved. pagina 28
La Figura H mostra una panoramica per il lavaggio delle singole parti.
Smontaggio dell'apparecchio
- Ruotare il coperchio fino alla marcatura () e rimuoverlo. Togliere il cestello per il succo montato. Togliere in successione la coclea, l'inserto fatto o l'inserto per sorbetto e la gabbia rotante.
Nota: se le singole parti sono bloccate nel cestello per il succo (ad es. a causa di residui di frutta), procedere come indicato di seguito.
→ Sequenza immagini I
- Capovolgere il cestello per il succo e metterlo in un panno.
- Sulla parte inferiore, premere con cautela contro l'asse motore della coclea finché non si stacca.
- Togliere tutte le parti singole.
Pulizia dell'apparecchio base
Pulire l'apparecchio base con un panno morbido umido e asciugarlo.
Pulizia delle altre parti
Lavare il cestello per il succo, la gabbia rotante, gli inserti filtranti, l'inserto per sorbetto, la coclea e il pestello con detersivo, un panno morbido o una spugna e con la spazzola fornita, oppure metterli in lavastoviglie. La spazzola fornita è particolarmente adatta per pulire a fondo le aperture per il succo e la polpa di frutta. Pulire il coperchio con detersivo e un panno morbido o spugna oppure con una spazzola morbida e risciacquare con abbondante acqua corrente. Lasciare asciugare tutte le parti oppure asciugarle con un panno.
Smaltimento
Si prega di smaltire le confezioni nel rispetto dell'ambiente. Questo apparecchio dispone di contrassegno ai sensi della direttiva europea 2012/19/UE in materia di apparecchi elettrici ed elettronici (waste electrical and electronic equipment - WEEE). Questa direttiva definisce le norme per la raccolta e il riciclaggio degli apparecchi dismessi valide su tutto il territorio dell'Unione Europea. Informarsi presso il rivenditore specializzato sulle attuali disposizioni per la rottamazione.
Garanzia
Per questo apparecchio sono valide le condizioni di garanzia pubblicate dal nostro rappresentante nel paese di vendita. Il rivenditore, presso il quale è stato acquistato l'apparecchio, è sempre ben disposto a fornire a richiesta informazioni a proposito. Per l'esercizio del diritto di garanzia è necessario presentare il documento di acquisto.
Con riserva di modifica.
Rimedi in caso di guasti
| Problema | Causa | Rimedio |
| L'apparecchio non funziona quando è accesso. | All'apparecchio non arrivava elettricità. | Inserire la spina nella presa. |
| Il coperchio non è applicato correttamente sul cestello per il succo. | Applicare correttamente il coperchio sul cestello per il succo. Osservare le marcature. Se non si riesce a chiudere il coperchio, smontare ancora una volta le parti e rimontarle. Verificare che tutte le singole parti siano inserte correttamente. |
| L'apparecchio si ferma durante l'uso. | Nell'apparecchio sono stati insertiti troppi alimenti o vi sono noccioli duri. | Azionare la funzione inversionione per alcuni secondi. →“Funzione inversionione” ved. pagina 31 |
| Il coperchio non è applicato correttamente sul cestello per il succo. | Applicare correttamente il coperchio sul cestello per il succo. |
| Non si riesce ad applicare correttamente il cestello per il succo sull'apparecchio. | La leva di regolazione per polpa di frutta non è regolata correttamente o la guarnizione non è insertita correttamente. | Controllare la leva / la guarnizione. →“Leva di regolazione / guarnizione per polpa di frutta” ved. pagina 28 |
| Il succo è troppo leggero o troppo denso. | La leva di regolazione per polpa di frutta non è regolata correttamente o la guarnizione non è insertita correttamente. | Controllare la leva / la guarnizione. →“Leva di regolazione / guarnizione per polpa di frutta” ved. pagina 28 |
| Quantità eccessiva nell'apparecchio. | Non lavorare quantità eccessive insieme. |
| Il motore dell'apparecchio è molto rumoroso. | L'apparecchio non è montato correttamente. | Smontare l'apparecchio come descripto e rimontarlo. →“Preparazione” ved. pagina 29 |
Se non è possibile risolvere un problema, chiamare l'assistenza! I numeri di telefono si trovano sull'ultima pagina del manuale.
Uso conforme a quanto prescritto.
A. = , =
(1) \ a : a A \
BSH Elettrodomestici S.p.A.
Via M. Nizzoli 1
20147 Milano (MI)
Numero verde 800 829 120
