INSTRUKCJA OBSŁUGI VITAEXTRACT MESM500W BOSCH

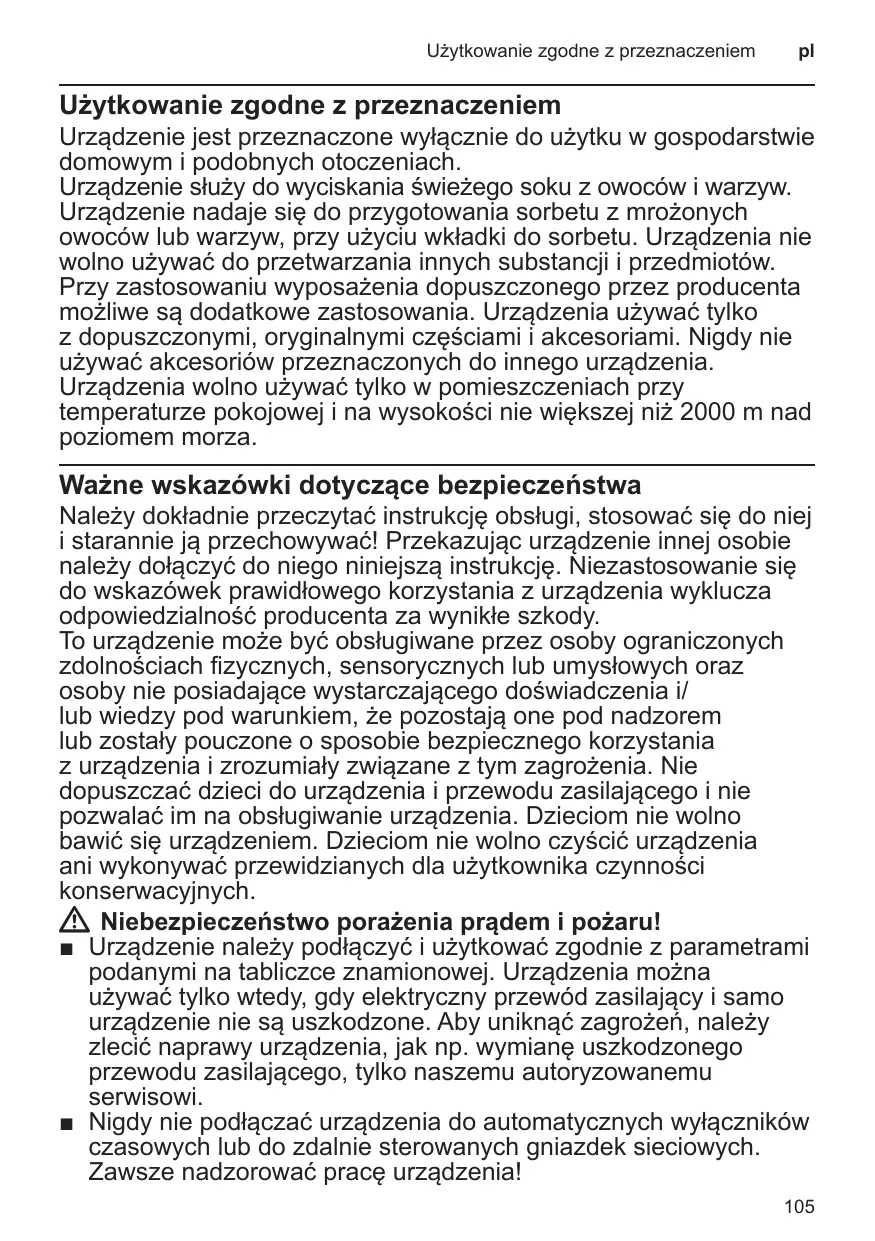

Użytkowanie zgodne z przeznaczeniem
Urządzenie jest przeznaczone wyłącznie do użytku w gospodarstwie domowym i podobnych otoczeniach.
Urządzenie służy do wyciskania świeżego soku z owoców i warzyw. Urządzenie nadaje się do przygotowania sorbetu z mrożonych owoców lub warzyw, przy użyciu wkładki do sorbetu. Urządzenia nie wolno używać do przetwarzania innych substancji i przedmiotów. Przy zastosowaniu wyposażenia dopuszczonego przez producenta możliwe są dodatkowe zastosowania. Urządzenia używać tylko z dopuszczonymi, oryginalnymi częściami i akcesoriami. Nigdy nie używać akcesoriów przeznaczonych do innego urządzenia.
Urządzenia wolno używać tylko w pomieszczeniach przy temperaturze pokojowej i na wysokości nie większej niż 2000 m nad poziomem morza.
Ważne wskazówki dotyczące bezpieczeństwa
Należy dokładnie przeczytać instrukcję obsługi, stosować się do niej i starannie ją przechowywać! Przekazując urządzenie innej osobie, należy dołączyć do niego niniejszą instrukcję. Niezastosowanie się do wskazówek prawidłowego korzystania z urządzenia wyklucza odpowiedzialność producenta za powstałe szkody.
To urządzenie może być obsługiwane przez osoby o ograniczonych zdolnościach fizycznych, sensorycznych lub umysłowych oraz osoby nieposiadające wystarczającego doświadczenia i/lub wiedzy, pod warunkiem, że pozostają one pod nadzorem lub zostały pouczone o sposobie bezpiecznego korzystania z urządzenia i zrozumiały związane z tym zagrożenia. Nie dopuszczać do urządzenia i przewodu zasilającego dzieci i nie pozwalać im na obsługiwanie urządzenia. Dzieciom nie wolno bawić się urządzeniem. Dzieciom nie wolno czyścić urządzenia ani wykonywać przewidzianych dla użytkownika czynności konserwacyjnych.
▲ Niebezpieczeństwo porażenia prądem i pożaru!
Urządzenie należy podłączyć i używać zgodnie z parametrami podanymi na tabliczce znamionowej. Urządzenia można używać tylko wtedy, gdy elektryczny przewód zasilający i urządzenie nie są uszkodzone. Aby uniknąć zagrożeń, należy zlecić naprawy urządzenia, jak np. wymianę uszkodzonego przewodu zasilającego, tylko naszemu autoryzowanemu serwisowi. ■ Nigdy nie podłączać urządzenia do automatycznych wyłączników czasowych lub do zdalnie sterowanych gniazdek sieciowych. Zawsze nadzorować pracę urządzenia!
- Nie stawiać urządzenia na gorących powierzchniach, np. płytach grzewczych kuchenek, ani w ich pobliżu. Wykluczyć kontakt przewodu zasilającego z gorącymi elementami i nie ciągnąć go przez ostre krawędzie. Korpusu urządzenia nigdy nie zanurzać w wodzie ani nie myć w zmywarce do naczyń. Nie stosować myjek parowych. Nigdy nie używać urządzenia z mokrymi rękami. Urządzenie musi być odłączane od sieci po każdym użyciu, w razie braku nadzoru, przed złożeniem, rozłożeniem i rozpoczęciem czyszczenia oraz w przypadku wystąpienia usterki.
! Niebezpieczeństwo zranienia!
Przed wymianą elementów wyposażenia lub czynności dodatkowych, które znajdują się w ruchu podczas pracy urządzenia, należy koniecznie wyłączyć urządzenie i wyciągnąć wtyczkę z gniazdka sieciowego. Po użyciu urządzenia zaczekać, aż zatrzyma się napęd. Użytkować urządzenie tylko w stanie całkowicie zmontowanym. Nigdy nie używać go bez prawidłowo umieszczonej i zablokowanej pokrywy! - Podczas pracy nie wkładać rąk w otwór do napełniania. Nie wkładać żadnych przedmiotów (np. łyżki) w otwór do napełniania. Do popychania stosować tylko dostarczony z urządzeniem popychacz! Nigdy nie zbliżać rąk do wirujących części. Urządzenia używać tylko z oryginalnymi częściami i akcesoriami.
Niebezpieczeństwo uduszenia!
Nie zezwalać dzieciom na zabawę opakowaniem, a szczególnie folią.
Uwaga!
Zaleca się nie pozostawiać włączonego urządzenia dłużej niż to konieczne do obróbki produktów spożywczych. Nie włączać pustego urządzenia.
Uwaga!
Urządzenie należy koniecznie czyścić po każdym użyciu lub po dłuższym okresie nieużywania. → „Czyszczenie" patrz strona 111
Serdecznie gratulujemy Państwu zakupu nowego urządzenia marki Bosch. Dalsze informacje dotyczące naszych produktów znajdą Państwo na naszej stronie internetowej.
Spis treści
Użytkowanie zgodne z przeznaczeniem 105
Ważne wskazówki dotyczące
bezpieczeństwa 105
Opis urządzenia. 107
Przed pierwszym użyciem 107
Symbole i oznaczenia. 108
Dźwignia regulacyjna / uszczelka
do mięsa 108
Przygotowanie 108
Stosowanie 109
Czyszczenie 110
Gwarancja 111
Ekologiczna utylizacja 112
Usuwanie usterek 113
Opis urządzenia
Proszę otworzyć składane kartki z rysunkami.
Rysunek A
1 Korpus urządzenia z silnikiem
a Wał napędowy b Oznaczenia Δ c Przełącznik (3-stopniowy)
ON = włączenie O = wyłączenie = funkcja biegu wstecznego
d Kabel sieciowy e Pierścień LED* f Oznaczenia O
2 Beben do soku
a Uszczelka wału napędowego b Wylot soku c Klapka zapobiegająca kapaniu soku (drip-stop) d Wylot miąższu e Dźwignia regulacyjna do
miąższu
f Uszczelka do miąższu* g Oznaczenie
3 Szczotka obrotowa ze zgarniaczami silikonowymi
4 Wkłady sitka
a Sitko drobne (czarne) b Sitko grube (szare)
5 Wkładka do sorbetu*
6 Śruba do wyciskania soku
7 Popychacz
8 Pokrywa
a Otwór do napełniania b Oznaczenia
9 Pojemnik na sok
10 Pojemnik na miąższ 11 Szczotka do czyszczenia 12 Broszura z przepisami kulinarnymi
Przed pierwszym użyciem
Przed rozpoczęciem użytkowania należy rozpakować, wyczyścić i sprawdzić urządzenia.
Uwaga!
Nigdy nie używać uszkodzonego urządzenia!
Wyjąć z opakowania korpus urządzenia i wszystkie akcesoria oraz usunąć opakowanie. Sprawdzić wszystkie części pod kątem kompletności i widocznych uszkodzeń.
Rysunek A
- Przed pierwszym użyciem dokładnie umyć i wysuszyć wszystkie części. → „Czyszczenie" patrz strona 111
Symbole i oznaczenia
| Symbol | Znaczenia |
| Δ | Naarlość podkrywę (▲) i dokrecić (▲). |
| Δ | Oznaczenia na korpusie urzadzenia do zlokadaniaPokrzywy. |
| Δ | Umieśćci begrben do soku (▲). |
| ○ | Oznaczenia na korpusie urzadzenia do zlokadania;begrna do soku. |
| F | Oznaczenia dla dzwigni regulacyjnej umieszczone na;begrnie*: czyszczemu, molemia zszu, duźno miąźszu. |
Dźwignia regulacyjna / uszczelka do miąższu
→ Rysunek F - Modele z dźwignią regulacyjną
Za pomocą dźwigni regulującej miąższ można zmieniać konsystencję soku.
Przesunąć dźwignię w prawo, w celu uzyskania dużo miąższu w soku (A). - Przesunąć dźwignię na środek, w celu uzyskania mało miąższu w soku lub sorbetu (B). W celu oczyszczenia / przepłukania bębna, należy zdjąć go, odwrócić i przesunąć dźwignię do oporu, jak pokazano na rysunku (F).
→ Rysunek G - Modele z uszczelką
Uszczelka do miąższu gwarantuje, że sok ma stałą konsystencję.
W celu przygotowania soku lub sorbetu, uszczelka musi siedzieć prawidłowo w wylocie miąższu. W celu oczyszczenia / przepłukania, wyjąć bęben do soku, obrócić i wciągnąć uszczelkę.
Przygotowanie
Niebezpieczeństwo zranienia
Podłączyć wtyczkę do gniazdka sieciowego dopiero po zakończeniu wszystkich czynności przygotowawczych oraz poprawnym zmontowaniu wszystkich elementów i połączeniu ich z korpusem urządzenia.
Uwaga!
Nigdy nie umieszczać bębna na korpusie urządzenia bez uszczelki wału napędowego. Upewnić się, że uszczelka siedzi poprawnie po włożeniu jej do korpusu urządzenia.
Ważne: przy montażu należy sprawdzić, czy otwór jest całkowicie zamknięty przez uszczelkę do miąższu.
→ „Dźwignia regulacyjna / uszczelka do miąższu” patrz strona 108
Przygotowanie do wyciskania soku
→ Cykl rysunków B
- Korpus urządzenia ustawić na stabilnej, poziomej powierzchni.
- Umieścić bęben na korpusie urządzenia. Należy przy tym wycięcia na spodzie bębna ustawić na występach w korpusie urządzenia (zwrócić uwagę na oznaczenia). Bęben musi siedzieć równo i pewnie na korpusie urządzenia.
- Włożyć do bębna szczotkę obrotową.
- Do szczotki obrotowej włożyć odpowiedni wkład sitka (sitko grube lub drobne).
Ważne: upewnić się, że otwór oraz wycięcia w podstawie są pewnie osadzone w miejscu do tego przewidzianym w bębnie do soku. Wkład sitka nie może dać się obrócić.
- Włożyć do sitka śrubę do wyciskania soku i docisnąć, aż znajdzie się na wale napędowym.
- Nałożyć pokrywę (1/2) i obrócić do oporu w kierunku zgodnym z ruchem wskazówek zegara (1/2).
Przygotowanie do wyciskania sorbetu
→Cykl rysunków C
- Korpus urządzenia ustawić na stabilnej, poziomej powierzchni.
- Umieścić bęben na korpusie urządzenia. Należy przy tym wycięcia na spodzie bębna ustawić na występach w korpusie urządzenia (zwrócić uwagę na oznaczenia 1/•). Bęben musi siedzieć równo i pewnie na korpusie urządzenia.
- Włożyć do bębna wkładkę do sorbetu.
Ważne: upewnić się, że otwór oraz wycięcia w podstawie są pewnie osadzone w miejscu do tego przewidzianym w bębnie do soku. Wkładka do sorbetu nie powinna dać się obrócić.
- Włożyć do sitka śrubę do wyciskania soku i docisnąć, aż znajdzie się na wale napędowym.
- Nałożyć pokrywę (1/2) i obrócić do oporu w kierunku zgodnym z ruchem wskazówek zegara (1/2).
Przygotowanie produktów spożywczych
Ważne: do przygotowania używać tylko dojrzałych owoców i warzyw. Niedojrzały lub przejrzały owoc bardzo szybko zatka śrubę i jej sitko.
Usunąć kamienie lub pestki (np. śliwek, brzoskwiń, wiśni itp.). Usunąć twarde łupiny (np. melona, ananasa, ogórka, ziemniaków itp.). Owoce i warzywa z cienką skórką/łupiną (np. jabłka, gruszki, marchew, rzodkiewka, sałata, kapusta, pietruszka, szpinak, winogrona, truskawki, seler itp.) wystarczy tylko umyć. Obrać owoce cytrusowe i usunąć biały miękisz, inaczej sok będzie mieć gorzki smak. - Rozdrobnić duże owoce i warzywa, aby bez wysiłku pasowały do otworu do napełniania.
Stosowanie
◄ Niebezpieczeństwo zranienia
Użytkować urządzenie tylko w stanie całkowicie zmontowanym. - Nigdy nie używać go bez prawidłowo umieszczonej i zablokowanej pokrywy. - Nie wkładać palców w otwór do napełniania. Należy używać wyłącznie dostarczonego popychacza!
Uwaga!
Do przetwarzania mrożonych owoców zawsze używać wkładki do sorbetu. Nie przetwarzać owoców, które stają się bardzo twarde wskutek zamrożenia (np. truskawek).
Wyciskanie soku
→Cykl rysunków D
- Przygotować urządzenie, jak opisano. → „Przygotowanie do wyciskania soku" na stronie 109
- Umieścić pojemnik pod każdym z wylotów soku i miąższu.
- Otworzyć klapkę zapobiegającą kapaniu soku.
- Przesunąć dźwignię regulacyjną do miąższu (występuje zależnie od modelu) w położenie środkowe (ü) lub całkiem w prawo (ü).
- Włożyć wtyczkę do gniazdka. Ustawić przyłącznik na ON. Urządzenie zaczyna pracować. Świeci pierścień LED (występuje zależnie od modelu). Wiruje szczotka obrotowa.
- Przygotowane produkty włożyć w otwór do napełniania. Produkty dosuwać tylko dostarczonym popychaczem.
- Sok spływa do prawego pojemnika. Wyciśnięty miąższ gromadzi się w lewym pojemniku.
- Gdy praca jest zakończona lub pojemnik na sok jest pełen, ustawić przyłącznik na O i odczekać, aż urządzenie się zatrzyma.
- Zamknąć klapkę zapobiegającą kapaniu soku i opróżnić pojemniki.
Wskazówki:
- Aby zwiększyć ilość uzyskanego soku, najlepiej na początku i na końcu wirowania przetwarzać składniki o dużej zawartości cieczy (np. pomarańcze, pomidory, arbuzy, itp.). W międzyczasie przetwarzać składniki twarde i włókniste.
- Produkty wkładać w otwór do napełniania porcjami.
- Nadmierne wpychanie nie przyspiesza wyciskania i prowadzi do przepełnienia bębna.
Wyciskanie sorbetu
→Cykl rysunków
- Przygotować urządzenia z wkładką do sorbetu, jak opisano. → „Przygotowanie do wyciskania sorbetu" patrz strona 109
- Umieścić pojemnik pod wylotem miąższu. Przesunąć dźwignię regulacyjną do miąższu w położenie środkowe (B). Włożyć wtyczkę do gniazdka. Ustawić przycisk na ON. Urządzenie zaczyna pracować. Świeci pierścień LED (występuje zależnie od modelu).
- Mrożone produkty włożyć w otwór do napełniania. Produkty dosuwać tylko dostarczonym popychaczem.
- Gotowy sorbet gromadzi się w lewym pojemniku
Funkcja biegu wstecznego
Funkcja biegu wstecznego służy do poluzowania zablokowanego produktu poprzez krótkotrwałe włączenie obrotów w tył ślimaka.
Ustawić przycisk na O i poczekać, aż napęd się zatrzyma. Ustawić przytrzymać wciśnięty. Po ok. 3-5 sekundach zwolnić przycisk i poczekać do zatrzymania napędu. Ustawić przycisk na ON i pracować dalej.
Wskazówka: jeżeli krótki bieg wsteczny nie uwolni zablokowanego produktu, wyłączyć urządzenie, wyjąć wtyczkę sieciową i oczyścić urządzenie. → „Czyszczenie” patrz strona 111
Po pracy
- Opróżnić oba pojemniki, a następnie z powrotem ustawić pod wylotami soku i miąższu. Zamknąć klapkę zapobiegającą kapaniu soku i przekręcić pokrętło całkowicie w prawo. Wlać trochę wody (ok. 100 ml) w otwór do napełniania i ustawić przełącznik na ON. Po krótkim czasie należy otworzyć klapkę zapobiegającą kapaniu soku i przesunąć dźwignię regulacyjną do miąższu całkiem w lewo.
- Pozwolić urządzeniu na pracę na pusto przed wyłączeniem go. Ustawić przełącznik na O i odczekać, aż urządzenie się zatrzyma. Wyciągnąć z gniazdka wtyczkę sieciową. Wszystkie części oczyścić natychmiast po użyciu.
Czyszczenie
Urządzenie i wykorzystane części muszą być dokładnie oczyszczone po każdym użyciu.
Niebezpieczeństwo porażenia prądem!
- Przed przystąpieniem do czyszczenia odłączyć wtyczkę od gniazdka sieciowego.
- Nigdy nie zanurzać korpusu urządzenia w cieczach ani nie myć go w zmywarce do naczyń.
- Nie stosować myjek parowych.
Uwaga!
- Nie używać środków czyszczących zawierających alkohol lub spirytus.
- Nie używać ostrych, spiczastych ani metalowych przedmiotów.
- Nie stosować szorstkich ściereczek ani środków do szorowania.
- Nie myć poszczególnych części w zmywarce do naczyń.
Wskazówki:
Podczas przetwarzania np. marchewki mogą powstawać przybarwienia na elementach z tworzywa sztucznego. Można je usunąć kilkoma kroplami oleju jadalnego. - Całkowicie otworzyć uszczelkę do miąższu. → „Dźwignia regulacyjna / uszczelka do miąższu" patrz strona 108
Na rysunku H pokazany jest sposób czyszczenia poszczególnych części.
Demontaż urządzenia
Obrócić pokrywę aż do oznaczenia ( ) i zdjąć. Zdjąć zmontowany bęben do soku. Wyjąć kolejno śrubę do wyciskania soku, wkład sitka lub wkładkę do sorbetu oraz szczotkę obrotową.
Wskazówka: jeżeli poszczególne elementy zakleszczą się w bębnie do soku (wskutek np. pozostania resztek owoców), postępować następująco.
→Cykl rysunków I
- Odwrócić bęben do soku i podłożyć ściereczkę.
- Na spodzie nacinąć ostrożnie na wal napędowy śruby do wyciskania soku, aby poluzować go.
- Wyjąć wszystkie części.
Czyszczenie korpusu urządzenia
Korpus urządzenia wytrzeć miękką, wilgotną szmatką i wysuszyć.
Mycie dodatkowych części
Bęben do soku, szczotkę obrotową, wkłady sitka, wkładkę do sorbetu, śrubę do wyciskania soku oraz popychacz myć płynem do mycia naczyń, używając miękkiej ściereczki/gąbki i dostarczonej szczotki, albo w zmywarce. Dostarczona szczotka nadaje się bardzo dobrze do dokładnego mycia wylotów soku i miąższu. - Pokrywę oczyścić miękką ściereczką / gąbką lub miękką szczotką z użyciem płynu do mycia i spłukać pod bieżącą wodą. Wszystkie części pozostawić do wyschnięcia lub wytrzeć ścierką.
Gwarancja
Dla urządzenia obowiązują warunki gwarancji wydanej przez nasze przedstawicielstwo handlowe w kraju zakupu. Dokładne informacje otrzymają Państwo w każdej chwili w punkcie handlowym, w którym dokonano zakupu urządzenia. W celu skorzystania z usług gwarancyjnych konieczne jest przedstawienie dowodu kupna urządzenia. Warunki gwarancji regulowane są odpowiednimi przepisami Kodeksu cywilnego oraz Rozporządzeniem Rady Ministrów z dnia 30.05.1995 roku „W sprawie szczególnych warunków zawierania i wykonywania umów sprzedaży rzeczy ruchomych z udziałem konsumentów".
Zmiany zastrzeżone.
Ekologiczna utylizacja
To urządzenie jest oznaczone zgodnie z Dyrektywą Europejską 2012/19/UE oraz polską Ustawą z dnia 11 września 2015 r. "O zużytym sprzęcie elektrycznym i elektronicznym" (Dz.U. z dn. 23.10.2015 poz. 11688) symbolem przekreślonego kontenera na odpady. Takie oznakowanie informuje, że sprzęt ten, po okresie jego użytkowania, nie może być umieszczany łącznie z innymi odpadami pochodzącymi z gospodarstwa domowego. Użytkownik jest zobowiązany do oddania go prowadzącym zbieranie zużytego sprzętu elektrycznego i elektronicznego. Prowadzący zbieranie, w tym lokalne punkty zbiórki, sklepy oraz gminne jednostki, tworzą odpowiedni system umożliwiający oddanie tego sprzętu. Właściwe postępowanie ze zużytym sprzętem elektrycznym i elektronicznym przyczynia się do uniknięcia szkodliwych dla zdrowia ludzi i środowiska naturalnego konsekwencji, wynikających z obecności składników niebezpiecznych oraz niewłaściwego składowania i przetwarzania takiego sprzętu.
Usuwanie usterek
| Problem | Przyczyna | Sposób usunięcia |
| Urȩzdenie nie pracuje podczas w��czania. | Prąd nie dochodzi do urȩzdenia. | Wędźć wtyczkę do gniażda. |
| Pokrywa nie siedzi prawidłowoa na bębnie do soku. | Umieść prawnów odysydrowska zȩbaćne i zȩbaćcć uwoje odysydrowska odysydrowska odysydrowska odysydrowska odysydrowska odysydrowska odysydrowska odysydrowska odysydrowska odysydrowska odysydrowska odysydrowska odysydrowska odysydrowska odysydrowska odysydrowska odysydrowska odysydrowska odysydrowska odysydrowska odysydrowski. |
| Urȩzdenie zatrzymu je podczas pracy. | Zbyt duźto sciȩnietych produktów lub twarde pestki / Łodygi w urȩzdeniu. | Uȩć fungcjki biegu wstecznego przy bez kilyka sekund. → „Funkacja biegu wstecznego" patron strona 110 |
| Pokrywa nie siedzi prawidłowoa na bȩbnie do soku. | Ucieść prawnów odysydrowska zȩbaćne i zȩbaćcć uwoje odysydrowska odysydrowska odysydrowska odysydrowska odysydrowska odysydrowska odysydrowska odysydrowska odysydrowska odysydrowska odysydrowska odysydrowska odysydrowska odysydrowska odysydrowska OD |
| Bȩben do soku niew daje są poprawie umieść na korpusie urȩzdenia. | Dzwignia regulacyjna do miąszu jestźle ustawiona lub uzyszczelka nie jest prawnów wȩżona. | Sprawdźć ustawuminium / uzszelkie. → „Dźwignia regu-lacyjna / uzszelka do miąszu" patron strona 108 |
| Sok jest zbyt rzadki lub zbyt gęsty. | Dzwignia regulacyjna do miąszu jestźle ustawiona lub uzszelka nie jest prawnów wȩżona. | Sprawdźć ustawuminium / uzszelkie. → „Dźwignia regu-lacyjna / uzszelka do miąszu" patron strona 108 |
| Zbyt duża ilość produktu w urȩzdeniu. | Nie wyciskać nadmiernych ilości其中之一. |
| Silnik urȩzdenia pracuje gośno. | Urȩzdenie nie jest prawnów zȩżone. | Rozȩżyć i zimontowej urȩzdenie w spośobwcześćnej opisany. → „Przygotowanie" patron strona 108 |
Jeśli problemu nie można rozwiązać, należy koniecznie skontaktować się z infolinią! Numery telefonów znajdują się na ostatnich stronach instrukcji.
Przeznaczenie
Urządzenie przeznaczone jest wyłącznie do użytku domowego. Urządzenie przeznaczone jest do wyciskania soku z owoców, warzyw i ziół. Wyposażone jest specjalną wkładką do przygotowania przecieru z mrożonych owoców, warzyw i ziół. Nie należy używać urządzenia do przetwarzania innych produktów. Pod warunkiem użycia odpowiedniej przystawki możliwe jest również inne zastosowanie. Używać urządzenia wyłącznie z oryginalnymi częściami i akcesoriami. Nigdy nie używać urządzenia do innych celów.
5 Nasadka do przecieru* 6 Wkład sita
7 Popychacz
8 Pokrywa
a Rura zasypowa b Znak
9 Pojemnik na sok
10 Pojemnik na miąższ 11 Szczotka do czyszczenia 12 Książka kucharska
*W zależności od modelu
