MANUALE UTENTE GL30 BOSCH

Conservare le istruzioni per l'uso. In caso di cessione dell'aspirapolvere a terzi, si raccomanda di consegnare anche le istruzioni per l'uso. Utilizzo conforme Questo aspirapolvere è destinato esclusivamente all'utilizzo in ambito domestico e non è adatto all'uso industriale. Utilizzare l'aspirapolvere soltanto così come indicato dalle presenti istruzioni per l'uso. Al fine di evitare lesioni e/o danni, l'aspirapolvere non può essere utilizzato: su persone e/o animali. Non può altresì essere utilizzato per aspirare: - sostanze nocive, oggetti affilati, materiali caldi o incandescenti - sostanze umide o liquide - sostanze e gas infiammabili o esplosivi - cenere, fuliggine delle stufe di maiolica e degli impianti di riscaldamento centrali - polvere del toner di stampanti e fotocopiatrici. Pezzi di ricambio, accessori, sacchetti raccoglipolvere I nostri pezzi di ricambio originali, i nostri accessori e accessori speciali originali, così come i nostri sacchetti raccoglipolvere originali, sono conformi alle caratteristiche e ai requisiti dei nostri aspirapolvere. Vi consigliamo pertanto di usare esclusivamente i nostri pezzi di ricambio originali, i nostri accessori e accessori speciali originali e i nostri sacchetti raccoglipolvere originali. In questo modo potete garantire una lunga durata nonché un'elevata qualità a lungo termine delle prestazioni di pulizia del vostro aspirapolvere. ! Avvertenza L'utilizzo di pezzi di ricambio, accessori/accessori speciali e sacchetti raccoglipolvere non su misura o di qualità scadente può causare danni all'aspirapolvere che non vengono coperti dalla nostra garanzia, nella misura in cui questi danni sono causati proprio dall'utilizzo di questo tipo di prodotti. Norme di sicurezza Questo aspirapolvere è conforme alle disposizioni tecniche riconosciute e alle norme di sicurezza in vigore. L'apparecchio può essere utilizzato da bambini di età pari o superiore a 8 anni e da persone con ridotte facoltà fisiche, sensoriali o mentali nonché da persone prive di sufficiente esperienza e/o conoscenza dello stesso se sorvegliate o istruite in merito all'utilizzo sicuro dell'apparecchio e consapevoli degli eventuali rischi derivanti da un utilizzo improprio. I bambini non devono giocare con l'apparecchio. Le operazioni di pulizia e di manutenzione non devono essere effettuate dai bambini senza la supervisione di un adulto. Si raccomanda di tenere i sacchetti di plastica e la plastica da imballaggio fuori dalla portata dei bambini e di provvedere al loro smaltimento. => Pericolodi soffocamento! Uso conforme Collegare e azionare l'aspirapolvere esclusivamente come indicato sulla targhetta. Non utilizzare mai l'aspirapolvere senza sacchetto filtro o contenitore raccoglisporco, filtro di protezione del motore e filtro d'igiene. => L'apparecchio può danneggiarsi! Non aspirare mai con la bocchetta e il tubo dell'aspirapolvere in prossimità della testa. => Pericolo di lesioni! Per la pulizia delle scale l'apparecchio deve trovarsi sempre più in basso rispetto a chi lo usa. Non utilizzare il cavo di alimentazione e il tubo flessibile per spostare/trasportare l'aspirapolvere. Qualora il collegamento alla rete del presente apparecchio fosse danneggiato, deve essere sostituito dal produttore o dal suo servizio di assistenza tecnica o da un addetto qualificato al fine di evitare situazioni di pericolo. Se l'uso si prolunga oltre i 30 minuti, estrarre completamente il cavo di collegamento alla rete elettrica. Per scollegare l'apparecchio dalla corrente elettrica, non tirare il cavo, bensì estrarre la spina. Non fare passare il cavo di alimentazione su spigoli vivi e non schiacciarlo. Durante il riavvolgimento automatico del cavo, prestare attenzione a che la spina non vada a sbattere contro persone, parti del corpo, animali o oggetti. => guidare il cavo di collegamento alla rete elettrica con l'aiuto della spina. Prima di qualsiasi intervento sull’aspirapolvere, estrarre la spina. Non utilizzare l'aspirapolvere se danneggiato. In caso di anomalia, estrarre la spina dalla presa. Per evitare eventuali lesioni, le riparazioni e le sostituzioni dei componenti dell’aspirapolvere devono essere effettuate esclusivamente dal servizio di assistenza tecnica autorizzato. Proteggere l'aspirapolvere dalle intemperie, dall'umidità e dalle sorgenti di calore. Non collocare mai sul filtro (sacchetto filtro, filtro di protezione del motore, filtro d'igiene, ecc.) sostanze infiammabili o contenenti alcol. L'aspirapolvere non è adatto all'uso nei cantieri. => L'aspirazione di macerie può causare il danneg giamento dell'apparecchio. Spegnere l’apparecchio ed estrarre la spina quando non lo si usa. Gli apparecchi dismessi devono essere resi immediatamente inutilizzabili, per essere poi smaltiti in conformità alle normative vigenti in materia. ! Attenzione! La presa di corrente deve essere protetta attraverso un dispositivo salvavita di almeno 16 A. Se quando si attiva l'apparecchio scatta il dispositivo salvavita, la causa può essere dovuta al fatto che sono stati collegati contemporaneamente allo stesso circuito altri apparecchi a elevato consumo energetico. Per evitare di far scattare il dispositivo salvavita, prima di accendere l'apparecchio selezionare il livello di potenza più basso e solo in un secondo momento selezionare un livello di potenza maggiore. Avvertenze per lo smaltimento Imballaggio L'imballaggio protegge l'aspirapolvere contro eventuali danni durante il trasporto. È costituito da materiali non inquinanti e può pertanto essere riciclato. Provvedere allo smaltimento dei materiali di imballaggio non più necessari rivolgendosi ai centri di raccolta per il sistema di riciclaggio "Punto verde". Apparecchio dismesso Gli apparecchi dismessi contengono ancora molteplici materiali preziosi. Si consiglia pertanto di restituire l'apparecchio dismesso al proprio rivenditore o a un centro di riciclaggio. Per informazioni sulle modalità del riciclaggio, rivolgersi al proprio rivenditore o all'amministrazione comunale della propria città. Smaltimento del filtro e del sacchetto filtro Il filtro e il sacchetto filtro sono costituiti da materiali non inquinanti. A condizione che non contengono alcuna sostanza dannosa, possono essere smaltiti con i normali rifiuti domestici. Avvertenze circa l'etichetta energetica Per quanto concerne questo aspirapolvere si tratta di un aspirapolvere ad uso generale. Per il raggiungimento dell’efficienza energetica e della classe di efficienza pulente dichiarate sui tappeti utilizzare la spazzola universale commutabile. Per il raggiungimento dell’efficienza energetica e della classe di efficienza pulente dichiarate sui pavimenti con fughe e scanalature utilizzare la bocchetta per pavimenti duri fornita. I calcoli si basano sul Regolamento delegato (UE) n. 665/2013 della commissione del 3 maggio 2013 come appendice alla direttiva 2010/30UE. Tutti i procedimenti non descritti in dettaglio nelle presenti istruzioni per l'uso sono stati eseguiti in conformità a DIN EN 60312-1:2014.

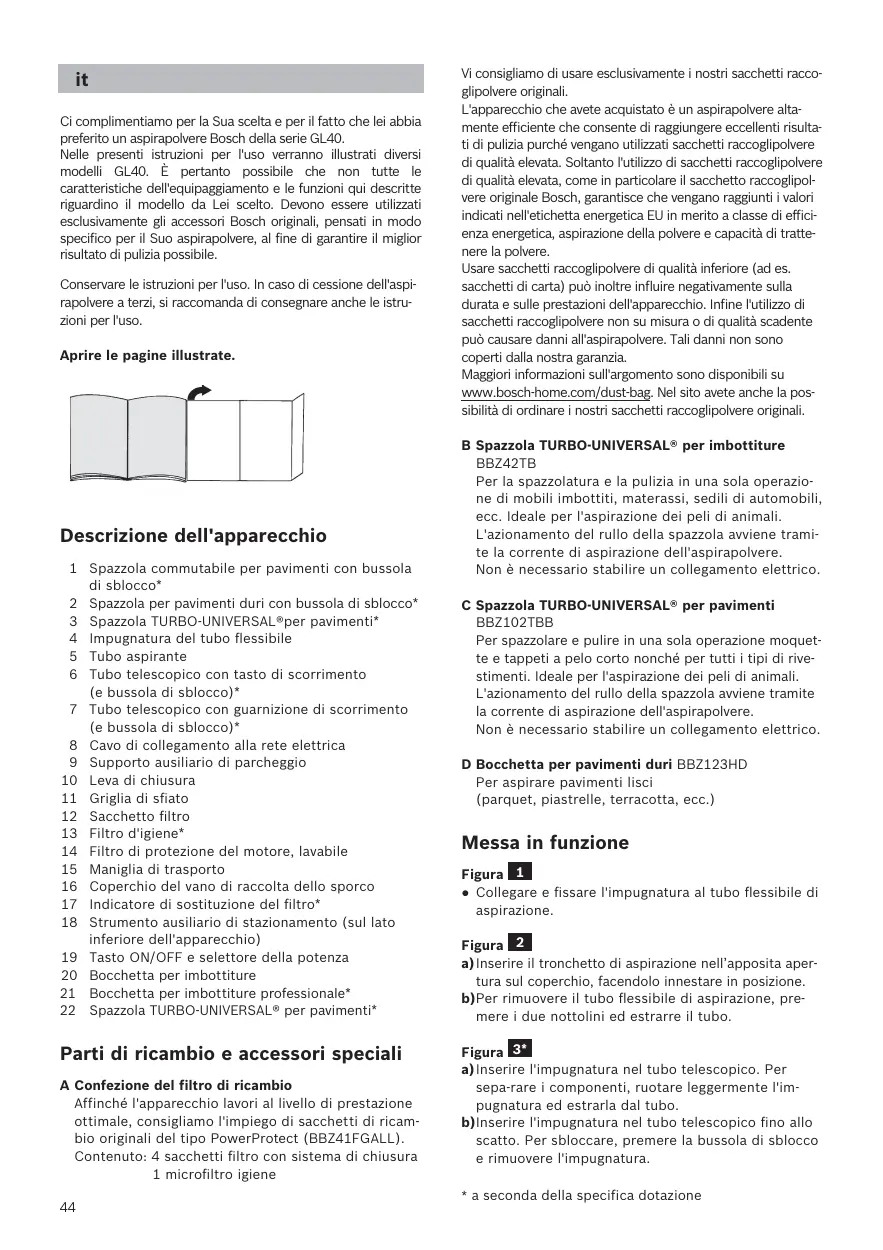

Ci complimentiamo per la Sua scelta e per il fatto che lei abbia preferito un aspirapolvere Bosch della serie GL40. Nelle presenti istruzioni per l'uso verranno illustrati diversi modelli GL40. È pertanto possibile che non tutte le caratteristiche dell'equipaggiamento e le funzioni qui descritte riguardino il modello da Lei scelto. Devono essere utilizzati esclusivamente gli accessori Bosch originali, pensati in modo specifico per il Suo aspirapolvere, al fine di garantire il miglior risultato di pulizia possibile. Conservare le istruzioni per l'uso. In caso di cessione dell'aspirapolvere a terzi, si raccomanda di consegnare anche le istruzioni per l'uso. Aprire le pagine illustrate. Descrizione dell'apparecchio 1 Spazzola commutabile per pavimenti con bussola di sblocco* 2 Spazzola per pavimenti duri con bussola di sblocco* 3 Spazzola TURBO-UNIVERSAL®per pavimenti* 4 Impugnatura del tubo flessibile 5 Tubo aspirante 6 Tubo telescopico con tasto di scorrimento (e bussola di sblocco)* 7 Tubo telescopico con guarnizione di scorrimento (e bussola di sblocco)* 8 Cavo di collegamento alla rete elettrica 9 Supporto ausiliario di parcheggio 10 Leva di chiusura 11 Griglia di sfiato 12 Sacchetto filtro 13 Filtro d'igiene* 14 Filtro di protezione del motore, lavabile 15 Maniglia di trasporto 16 Coperchio del vano di raccolta dello sporco 17 Indicatore di sostituzione del filtro* 18 Strumento ausiliario di stazionamento (sul lato inferiore dell'apparecchio) 19 Tasto ON/OFF e selettore della potenza 20 Bocchetta per imbottiture 21 Bocchetta per imbottiture professionale* 22 Spazzola TURBO-UNIVERSAL® per pavimenti* Parti di ricambio e accessori speciali A Confezione del filtro di ricambio Affinché l'apparecchio lavori al livello di prestazione ottimale, consigliamo l'impiego di sacchetti di ricambio originali del tipo PowerProtect (BBZ41FGALL). Contenuto: 4 sacchetti filtro con sistema di chiusura 1 microfiltro igiene

Vi consigliamo di usare esclusivamente i nostri sacchetti raccoglipolvere originali. L'apparecchio che avete acquistato è un aspirapolvere altamente efficiente che consente di raggiungere eccellenti risultati di pulizia purché vengano utilizzati sacchetti raccoglipolvere di qualità elevata. Soltanto l'utilizzo di sacchetti raccoglipolvere di qualità elevata, come in particolare il sacchetto raccoglipolvere originale Bosch, garantisce che vengano raggiunti i valori indicati nell'etichetta energetica EU in merito a classe di efficienza energetica, aspirazione della polvere e capacità di trattenere la polvere. Usare sacchetti raccoglipolvere di qualità inferiore (ad es. sacchetti di carta) può inoltre influire negativamente sulla durata e sulle prestazioni dell'apparecchio. Infine l'utilizzo di sacchetti raccoglipolvere non su misura o di qualità scadente può causare danni all'aspirapolvere. Tali danni non sono coperti dalla nostra garanzia. Maggiori informazioni sull'argomento sono disponibili su www.bosch-home.com/dust-bag. Nel sito avete anche la possibilità di ordinare i nostri sacchetti raccoglipolvere originali. B Spazzola TURBO-UNIVERSAL® per imbottiture BBZ42TB Per la spazzolatura e la pulizia in una sola operazione di mobili imbottiti, materassi, sedili di automobili, ecc. Ideale per l'aspirazione dei peli di animali. L'azionamento del rullo della spazzola avviene tramite la corrente di aspirazione dell'aspirapolvere. Non è necessario stabilire un collegamento elettrico. C Spazzola TURBO-UNIVERSAL® per pavimenti BBZ102TBB Per spazzolare e pulire in una sola operazione moquette e tappeti a pelo corto nonché per tutti i tipi di rivestimenti. Ideale per l'aspirazione dei peli di animali. L'azionamento del rullo della spazzola avviene tramite la corrente di aspirazione dell'aspirapolvere. Non è necessario stabilire un collegamento elettrico. D Bocchetta per pavimenti duri BBZ123HD Per aspirare pavimenti lisci (parquet, piastrelle, terracotta, ecc.) Messa in funzione Figura 1 ● Collegare e fissare l'impugnatura al tubo flessibile di aspirazione. Figura 2 a)Inserire il tronchetto di aspirazione nell’apposita apertura sul coperchio, facendolo innestare in posizione. b)Per rimuovere il tubo flessibile di aspirazione, premere i due nottolini ed estrarre il tubo. Figura 3* a)Inserire l'impugnatura nel tubo telescopico. Per sepa-rare i componenti, ruotare leggermente l'impugnatura ed estrarla dal tubo. b)Inserire l'impugnatura nel tubo telescopico fino allo scatto. Per sbloccare, premere la bussola di sblocco e rimuovere l'impugnatura.

• a seconda della specifica dotazione Figura 4* a)Inserire il tubo telescopico nel raccordo della spazzola per pavimenti. Per separare i componenti, ruotare leggermente il tubo ed estrarlo dalla spazzola per pavimenti. b)Spingere il tubo telescopico nel raccordo della spazzola per pavimenti fino allo scatto. Per sbloccare, premere la bussola di sblocco e rimuovere il tubo telescopico. Figura 5 ● Regolando il tasto di scorrimento / la guarnizione di scorrimento nel senso indicato dalla freccia, sbloccare il tubo telescopico e regolare la lunghezza desiderata. Figura 6* ● Spingere il supporto per accessori sulla bocchetta combinata e agganciarlo al tubo di aspirazione/tubo telescopico. Figura 7 ● Afferrare il cavo di collegamento alla rete elettrica a livello della spina, estrarlo fino a ottenere la lunghezza desiderata e inserire quindi la spina. Figura 8 Attivazione/disattivazione ● Attivare/disattivare l'aspirapolvere azionando il tasto ON/OFF. Figura 9 Regolazione della forza di aspirazione La forza di aspirazione desiderata può essere regolata su più livelli ruotando il selettore nel senso indicato dalla freccia. Potenza minima Per la pulizia di materiali delicati, quali ad es. imbottiture, tende, ecc. Potenza media Per la pulizia quotidiana in condizioni di sporco limitato. Potenza elevata Per la pulizia di rivestimenti resistenti, di pavimenti duri e in caso di forte sporco. Aspirazione ! Attenzione Le spazzole per pavimenti sono soggette a forte usura in base alle caratteristiche del pavimento duro (come piastrelle grezze, in cotto). È quindi importante controllare a intervalli regolari la base della spazzola. Basi usurate o con spigoli vivi possono danneggiare i pavimenti più delicati, come il parquet e il linoleum. Il produttore non risponde di eventuali danni derivanti dall'utilizzo di spazzole usurate. Figura 10 Regolazione della bocchetta per pavimenti commutabile: Tappeti e moquette Pavimenti lisci

Quando vengono aspirate particelle più grosse, assicurarsi che esse siano aspirate in successione e con cura per evitare che si occluda il canale di aspirazione della spazzola. Eventualmente sollevare la spazzola per poter aspirare meglio lo sporco. Figura 11* Aspirazione con accessori aggiuntivi Applicare le spazzole al tubo di aspirazione o all'impugnatura, in funzione delle proprie esigenze: a)La bocchetta per fessure permette di aspirare fessure, angoli, ecc. b)La bocchetta per imbottiture permette di aspirare imbottiture di mobili, tende, ecc. c) La bocchetta per pavimenti duri Per la pulizia di pavimenti duri (piastrelle, parquet, ecc.) ● Spingere il tubo telescopico nel raccordo della spazzola per pavimenti duri fino a farlo innestare in posizione. ● Per sbloccare, premere la bussola di sblocco e rimuovere il tubo telescopico. Figura 12* Pulizia dei pavimenti duri a) Aspirare la parte inferiore della bocchetta per pulirla. b)Tagliare con le forbici i fili e i capelli rimasti attorcigliati e poi aspirare. Bocchetta per perforazioni Figura 13* ● Fissare la bocchetta per perforazioni all'impugnatura e applicarla quindi alla parete in modo che l'apertura dalla bocchetta si venga a trovare direttamente al di sopra del foro da effettuare. ● Impostare l'apparecchio sul livello di potenza minimo e attivarlo. ● La bocchetta per perforazioni viene mantenuta nella posizione desiderata dalla stessa forza di aspirazione. A seconda delle caratteristiche della superficie della parete da perforare, potrebbe essere necessario regolare ulteriormente la potenza al fine di ottimizzare il fissaggio della bocchetta per perforazioni. Durante la perforazione, la polvere fine viene aspirata automaticamente. Spazzola turbo Se l'apparecchio è dotato di una spazzola turbo, fare riferimento alle avvertenze in merito all'utilizzo e alla manutenzione contenute nelle istruzioni per l'uso fornite in allegato. Figura 14 In caso di brevi pause è possibile utilizzare il supporto ausiliario di parcheggio situato sul lato posteriore dell'apparecchio. ● In seguito alla disattivazione dell'apparecchio, inserire il gancio della spazzola per pavimenti nell'apposita fessura sul lato dell'apparecchio. Figura 15 Per superare ostacoli, quali per esempio le scale, è possibile trasportare l'apparecchio afferrandolo in corrispondenza dell'impugnatura. Dopo la pulizia

• a seconda della specifica dotazione

Figura 16 a) Estrarre la spina. b)Tirare brevemente il cavo di collegamento alla rete elettrica e rilasciarlo subito (il cavo si arrotola automaticamente). Figura 17 Per trasportare e /riporre l'apparecchio, è possibile servirsi dello strumento ausiliario di stazionamento situato sul lato inferiore dell'apparecchio stesso. a)Posizionare l'apparecchio verticalmente. b)Inserire il gancio della bocchetta per pavimenti nell'apposita fessura sul lato inferiore dell'apparecchio. Sostituzione del filtro spegnere l'apparecchio prima di sosti! Attenzione: tuire il filtro! Sostituzione del sacchetto filtro Figura 18 ● Se, quando si solleva dal pavimento l’apposita bocchetta a massima potenza, l'indicatore di sostituzione del filtro sul coperchio è completamente giallo, è necessario sostituire il sacchetto filtro, anche nel caso in cui esso non sia ancora del tutto pieno. In questo caso è il tipo di contenuto a rendere necessaria la sostituzione. La bocchetta, il tubo di aspirazione e il tubo flessibile non devono essere intasati; in caso contrario, l'indicatore di sostituzione del filtro potrebbe scattare. ● Per eliminare le occlusioni, è possibile staccare l’impugnatura dal tubo flessibile. Figura 19 Apertura coperchio a)Sbloccare il coperchio tirando la leva di chiusura nel senso indicato dalla freccia. b)Aprire il coperchio tirando nel senso indicato dalla freccia. Figura 20 a)Chiudere il sacchetto filtro tirando la linguetta di chiusura. b)Estrarre il sacchetto filtro. c) Inserire un nuovo sacchetto filtro. d)Inserire il sacchetto filtro sul supporto fino al raggiungimento del dispositivo di arresto. b)Pulire il filtro di protezione del motore battendolo leggermente. c) In caso di forte sporco, è necessario lavare il filtro di protezione del motore. ● Successivamente, lasciarlo asciugare per almeno 24 ore. d)In seguito alla pulizia, inserire il filtro di protezione del motore nell'apparecchio, fissarlo bene e chiudere il coperchio del vano di raccolta dello sporco. Sostituzione del filtro d'igiene Aspirapolvere con microfiltro igiene Quando effettuare la sostituzione: per ogni nuova confezione del filtro di ricambio. Figura 22* ● Aprire il coperchio del vano di raccolta dello sporco. Figura

a)Sbloccare il portafiltro azionando la leva di chiusura nel senso indicato dalla freccia. b)Rimuovere il microfiltro igiene. c) Il microfiltro igiene può essere lavato. Successivamente, lasciarlo asciugare per almeno 24 ore. d)Rimuovere il microfiltro igiene. Montare sull'apparecchio il nuovo microfiltro igiene. e)Montare il portafiltro sull’apparecchio e farlo innestare in posizione. Aspirapolvere con filtro Hepa Se l'apparecchio è dotato di un filtro Hepa, questo deve essere sostituito una volta all'anno. Figura 23* ● Aprire il coperchio del vano di raccolta dello sporco. Figura

a)Azionando la leva di chiusura nel senso indicato dalla freccia, sbloccare il filtro Hepa ed estrarlo dall’apparecchio. b)Montare il nuovo filtro Hepa e farlo innestare in posizione. Dopo aver aspirato particelle di polvere fini, pulire il filtro di protezione del motore e, se necessario, sostituire il microfiltro igiene o il filtro Hepa. Manutenzione Attenzione: il coperchio si chiude solo dopo che è stato applicato il sacchetto filtro. Prima di pulire l'aspirapolvere, è necessario disattivarlo e staccare la spina. L'aspirapolvere e gli accessori in materiale plastico possono essere puliti con un normale detergente per plastica. Pulizia del filtro di protezione del motore Si consiglia di pulire il filtro di protezione del motore a intervalli regolari, battendolo leggermente e lavandolo! utilizzare strumenti abrasivi né detergenti uni! Non versali o per vetro. Non immergere mai l'aspirapol-

Figura 21 ● Aprire il coperchio del vano di raccolta dello sporco. Figura

a)Sbloccare il filtro di protezione del motore tirandolo lateralmente ed estrarlo seguendo la direzione indicata dalla freccia.

vere nell'acqua. Il vano di raccolta dello sporco può essere pulito se necessario con un altro aspirapolvere o semplicemente mediante un panno/ pennello asciutto. Con riserva di modifiche tecniche.

• a seconda della specifica dotazione

Questo apparecchio dispone di contrassegno ai sensi della direttiva europea 2012/19/UE in materia di apparecchi elettrici ed elettronici (waste electrical and electronic equipment - WEEE). Questa direttiva definisce le norme per la raccolta e il riciclaggio degli apparecchi dismessi valide su tutto il territorio dell’Unione Europea.
