BEDIENUNGSANLEITUNG GL30 BOSCH

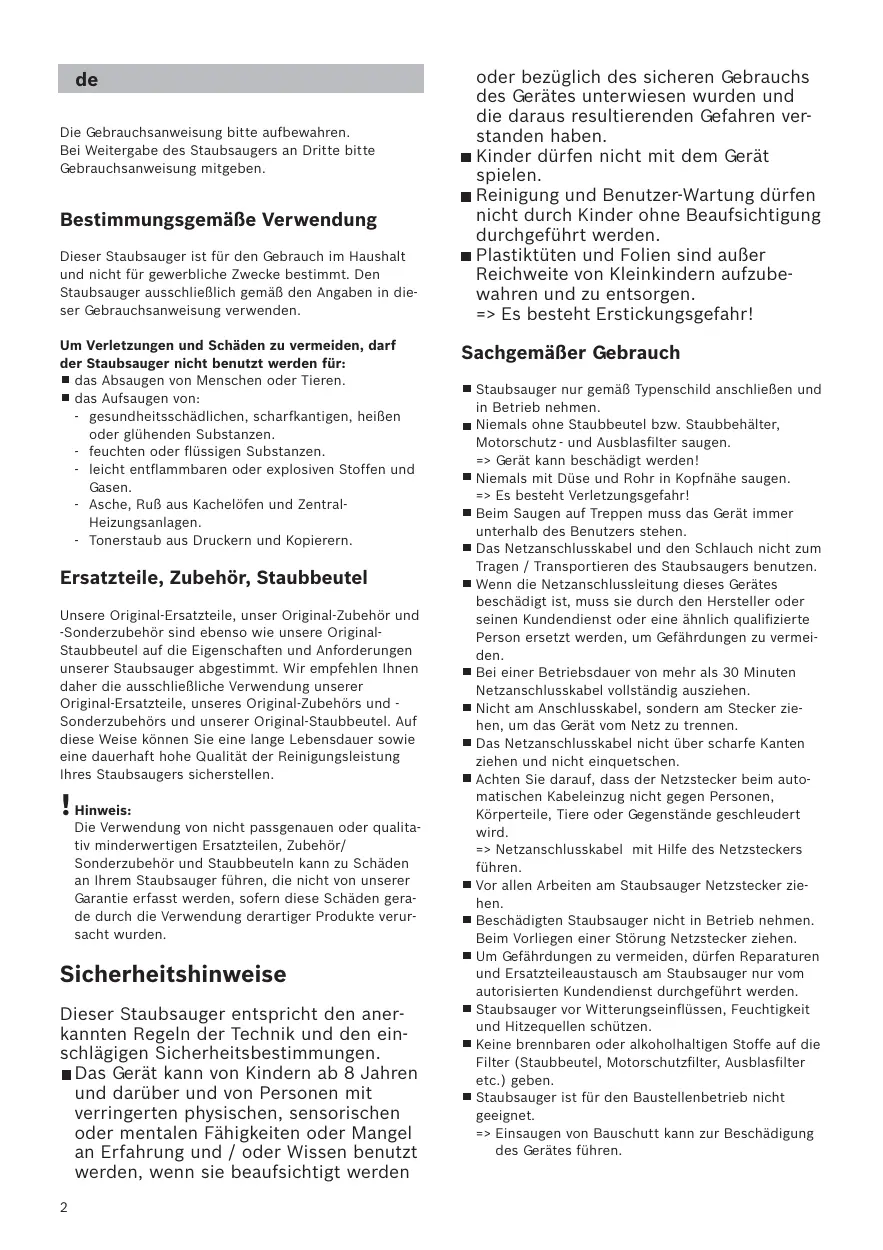

Die Gebrauchsanweisung bitte aufbewahren. Bei Weitergabe des Staubsaugers an Dritte bitte Gebrauchsanweisung mitgeben. Bestimmungsgemäße Verwendung Dieser Staubsauger ist für den Gebrauch im Haushalt und nicht für gewerbliche Zwecke bestimmt. Den Staubsauger ausschließlich gemäß den Angaben in dieser Gebrauchsanweisung verwenden. Um Verletzungen und Schäden zu vermeiden, darf der Staubsauger nicht benutzt werden für: das Absaugen von Menschen oder Tieren. das Aufsaugen von: - gesundheitsschädlichen, scharfkantigen, heißen oder glühenden Substanzen. - feuchten oder flüssigen Substanzen. - leicht entflammbaren oder explosiven Stoffen und Gasen. - Asche, Ruß aus Kachelöfen und ZentralHeizungsanlagen. - Tonerstaub aus Druckern und Kopierern. Ersatzteile, Zubehör, Staubbeutel Unsere Original-Ersatzteile, unser Original-Zubehör und -Sonderzubehör sind ebenso wie unsere OriginalStaubbeutel auf die Eigenschaften und Anforderungen unserer Staubsauger abgestimmt. Wir empfehlen Ihnen daher die ausschließliche Verwendung unserer Original-Ersatzteile, unseres Original-Zubehörs und Sonderzubehörs und unserer Original-Staubbeutel. Auf diese Weise können Sie eine lange Lebensdauer sowie eine dauerhaft hohe Qualität der Reinigungsleistung Ihres Staubsaugers sicherstellen. ! Hinweis: Die Verwendung von nicht passgenauen oder qualitativ minderwertigen Ersatzteilen, Zubehör/ Sonderzubehör und Staubbeuteln kann zu Schäden an Ihrem Staubsauger führen, die nicht von unserer Garantie erfasst werden, sofern diese Schäden gerade durch die Verwendung derartiger Produkte verursacht wurden. Sicherheitshinweise Dieser Staubsauger entspricht den anerkannten Regeln der Technik und den einschlägigen Sicherheitsbestimmungen. Das Gerät kann von Kindern ab 8 Jahren und darüber und von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und / oder Wissen benutzt werden, wenn sie beaufsichtigt werden

oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht durch Kinder ohne Beaufsichtigung durchgeführt werden. Plastiktüten und Folien sind außer Reichweite von Kleinkindern aufzubewahren und zu entsorgen. => Es besteht Erstickungsgefahr! Sachgemäßer Gebrauch Staubsauger nur gemäß Typenschild anschließen und in Betrieb nehmen. Niemals ohne Staubbeutel bzw. Staubbehälter, Motorschutz - und Ausblasfilter saugen. => Gerät kann beschädigt werden! Niemals mit Düse und Rohr in Kopfnähe saugen. => Es besteht Verletzungsgefahr! Beim Saugen auf Treppen muss das Gerät immer unterhalb des Benutzers stehen. Das Netzanschlusskabel und den Schlauch nicht zum Tragen / Transportieren des Staubsaugers benutzen. Wenn die Netzanschlussleitung dieses Gerätes beschädigt ist, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden. Bei einer Betriebsdauer von mehr als 30 Minuten Netzanschlusskabel vollständig ausziehen. Nicht am Anschlusskabel, sondern am Stecker ziehen, um das Gerät vom Netz zu trennen. Das Netzanschlusskabel nicht über scharfe Kanten ziehen und nicht einquetschen. Achten Sie darauf, dass der Netzstecker beim automatischen Kabeleinzug nicht gegen Personen, Körperteile, Tiere oder Gegenstände geschleudert wird. => Netzanschlusskabel mit Hilfe des Netzsteckers führen. Vor allen Arbeiten am Staubsauger Netzstecker ziehen. Beschädigten Staubsauger nicht in Betrieb nehmen. Beim Vorliegen einer Störung Netzstecker ziehen. Um Gefährdungen zu vermeiden, dürfen Reparaturen und Ersatzteileaustausch am Staubsauger nur vom autorisierten Kundendienst durchgeführt werden. Staubsauger vor Witterungseinflüssen, Feuchtigkeit und Hitzequellen schützen. Keine brennbaren oder alkoholhaltigen Stoffe auf die Filter (Staubbeutel, Motorschutzfilter, Ausblasfilter etc.) geben. Staubsauger ist für den Baustellenbetrieb nicht geeignet. => Einsaugen von Bauschutt kann zur Beschädigung des Gerätes führen. Gerät ausschalten und Netzstecker ziehen, wenn nicht gesaugt wird. Ausgediente Geräte sofort unbrauchbar machen, danach das Gerät einer ordnungsgemäßen Entsorgung zuführen. ! Bitte beachten Die Netzsteckdose muss über eine Sicherung von mindestens 16A abgesichert sein. Sollte die Sicherung beim Einschalten des Gerätes einmal ausgelöst werden, so kann dies daran liegen, dass gleichzeitig andere Elektrogeräte mit hohem Anschlusswert am gleichen Stromkreis angeschlossen sind. Das Auslösen der Sicherung ist vermeidbar, indem Sie vor dem Einschalten des Gerätes die niedrigste Leistungsstufe einstellen und erst danach eine höhere Leistungsstufe wählen. Hinweise zur Entsorgung Verpackung Die Verpackung schützt den Staubsauger vor Beschädigung auf dem Transport. Sie besteht aus umweltfreundlichen Materialien und ist deshalb recycelbar. Entsorgen Sie nicht mehr benötigte Verpackungsmaterialien an den Sammelstellen für das Verwertungssystem »Grüner Punkt«. Altgerät Altgeräte enthalten vielfach noch wertvolle Materialien. Geben Sie deshalb Ihr ausgedientes Gerät bei Ihrem Händler bzw. einem Recyclingcenter zur Wiederverwertung ab. Aktuelle Entsorgungswege erfragen Sie bitte bei Ihrem Händler oder Ihrer Gemeindeverwaltung. Entsorgung Filter und Staubbeutel Filter und Staubbeutel sind aus umweltverträglichen Materialien hergestellt. Sofern sie keine Substanzen enthalten, die für den Hausmüll verboten sind, können sie über den normalen Hausmüll entsorgt werden. Hinweise zum Energielabel Bei diesem Staubsauger handelt es sich um einen Universalstaubsauger. Für das Erreichen der deklarierten Energieeffizienz und Reinigungsklasse auf Teppich verwenden Sie bitte die umschaltbare Universaldüse. Für das Erreichen der deklarierten Energieeffizienz und Reinigungsklasse auf Hartboden mit Fugen und Ritzen verwenden Sie bitte die beigefügte Hartbodendüse. Die Berechnungen basieren auf der Delegierten Verordnung (EU) Nr. 665/2013 der Kommission vom

3. Mai 2013 zur Ergänzung der Richtlinie 2010/30EU.

Alle in dieser Anweisung nicht genauer beschriebenen Verfahren wurden auf Basis der DIN EN 60312-1:2014 ausgeführt.

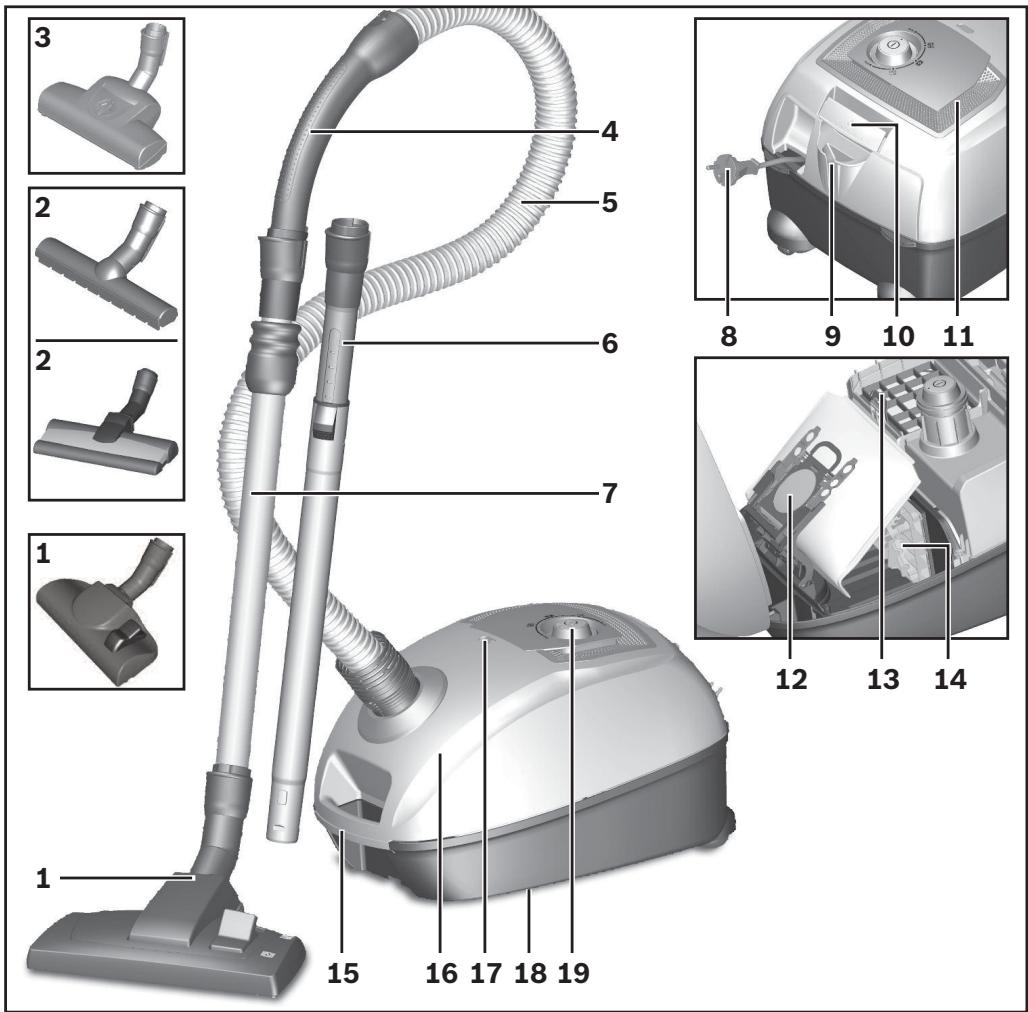

Es freut uns, dass Sie sich für einen Bosch Staubsauger der Baureihe GL40 entschieden haben. In dieser Gebrauchsanweisung werden verschiedene GL40 – Modelle dargestellt. Es ist deshalb möglich, dass nicht alle beschriebenen Ausstattungsmerkmale und Funktionen auf Ihr Modell zutreffen. Sie sollten nur das Original Zubehör von Bosch verwenden, das speziell für Ihren Staubsauger entwickelt wurde, um das bestmögliche Saugergebnis zu erzielen. Die Gebrauchsanweisung bitte aufbewahren. Bei Weitergabe des Staubsaugers an Dritte bitte Gebrauchsanweisung mitgeben. Bitte Bildseiten ausklappen! Gerätebeschreibung

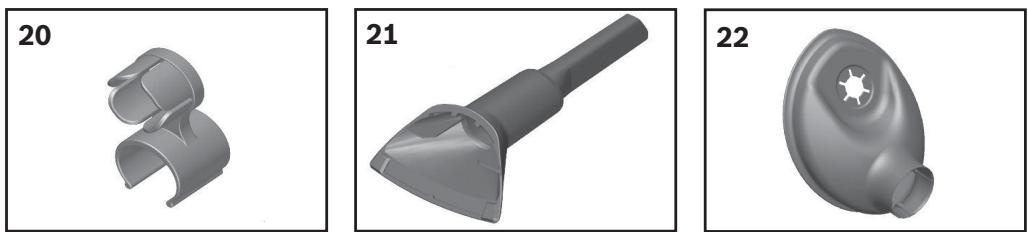

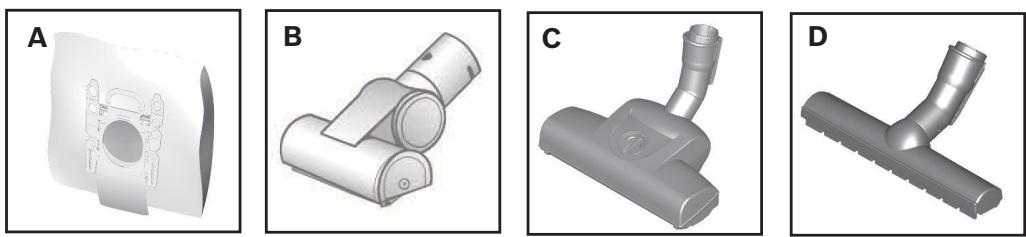

Umschaltbare Bodendüse (mit Entriegelungshülse)* Hartbodendüse (mit Entriegelungshülse)* TURBO-UNIVERSAL®-Bürste für Böden* Schlauchhandgriff Saugschlauch Teleskoprohr mit Schiebetaste (und Entriegelungshülse)* Teleskoprohr mit Schiebemanschette (und Entriegelungshülse)* Netzanschlusskabel Parkhilfe Verschlusshebel des Staubraumdeckels Ausblasgitter Staubbeutel Ausblasfilter* Motorschutzfilter, waschbar Tragegriff Staubraumdeckel Filterwechselanzeige* Abstellhilfe (an der Geräteunterseite) Ein-/Austaste und Leistungsregler Zubehörträger für Kombidüse Kombidüse* Bohrdüse* Ersatzteile und Sonderzubehör A Austauschfilterpackung Damit Ihr Gerät auf seinem optimalen Leistungsniveau arbeitet, empfehlen wir den Einsatz von Original-Ersatzbeuteln vom Typ PowerProtect (BBZ41FGALL). Inhalt: 4 Staubbeutel mit Verschluss 1 Micro-Hygienefilter Wir empfehlen Ihnen die ausschließliche Verwendung unserer Original-Staubbeutel. Bei Ihrem Gerät handelt es sich um einen hocheffizienten Staubsauger, der bei Verwendung hochwertiger Staubbeutel sehr gute Reinigungsergebnisse erzielt. Nur die Verwendung von hochwertigen Staubbeuteln, wie insbesondere den Original-Staubbeuteln von Bosch, stellt sicher, dass die im EU Energie-Label angegebenen Werte zu Energieeffizienzklasse, Staubaufnahme und Staubrückhaltevermögen erreicht werden. Bei der Verwendung von Staubbeuteln minderer Qualität (z.B. Papierbeutel) können zudem die Lebensdauer und Leistung Ihres Gerätes nachteilig beeinflusst werden. Schließlich kann die Verwendung von nicht passgenauen oder qualitativ minderwertigen Staubbeuteln zu Schäden an Ihrem Staubsauger führen. Solche Schäden werden nicht von unserer Garantie erfasst. Mehr Informationen hierzu erhalten Sie unter www.bosch-home.com/dust-bag. Dort haben Sie auch die Möglichkeit, unsere Original-Staubsaugerbeutel zu bestellen. B TURBO-UNIVERSAL®-Bürste für Polster BBZ42TB Bürsten und Saugen von Polstermöbeln, Matratzen, Autositzen, usw. in einem Arbeitsgang. Besonders geeignet zum Aufsaugen von Tierhaaren. Antrieb der Bürstenwalze erfolgt über Saugstrom des Staubsaugers. Kein Elektroanschluss erforderlich. C TURBO-UNIVERSAL®-Bürste für Böden BBZ102TBB Bürsten und Saugen von kurzflorigen Teppichen und Teppichböden bzw. für alle Beläge in einem Arbeitsgang. Besonders geeignet zum Aufsaugen von Tierhaaren. Antrieb der Bürstenwalze erfolgt über den Saugstrom des Staubsaugers. Kein Elektroanschluss erforderlich. D Hartboden-Düse BBZ123HD Zum Saugen glatter Böden (Parkett, Fliesen, Terracotta,...) Inbetriebnahme Bild 1 ● Handgriff auf Saugschlauch stecken und verrasten. Bild 2 a)Saugschlauchstutzen in die Saugöffnung im Deckel einrasten. b)Beim Entfernen des Saugschlauches beide Rastnasen zusammendrücken und Schlauch herausziehen. Bild 3* a)Handgriff in das Teleskoprohr schieben. Zum Lösen der Verbindung Handgriff etwas drehen und aus dem Rohr ziehen. b)Handgriff bis zum Einrasten in das Teleskoprohr schieben. Zum Lösen der Verbindung Entriegelungshülse drücken und Handgriff herausziehen. *je nach Ausstattung

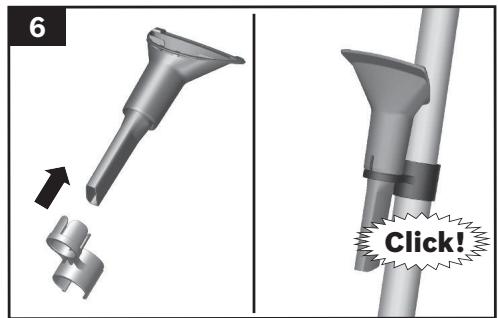

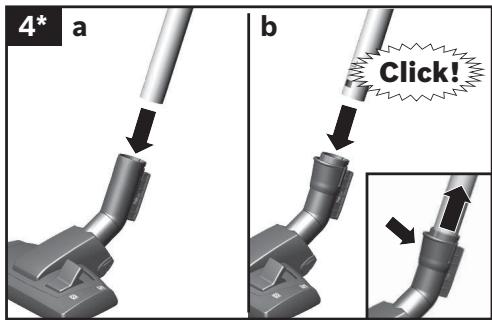

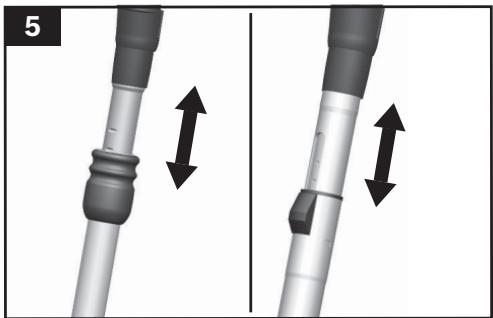

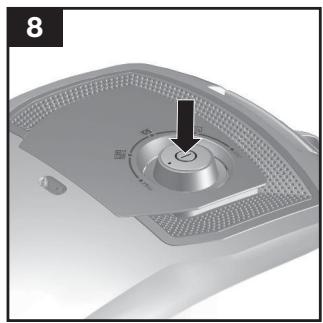

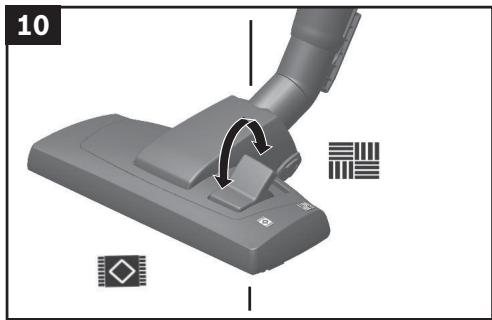

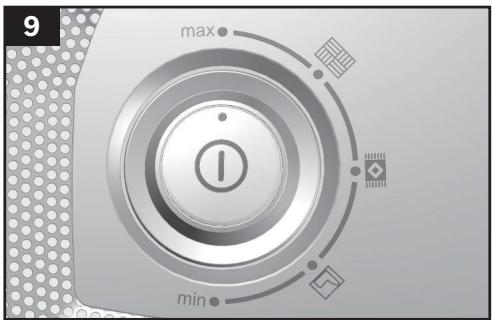

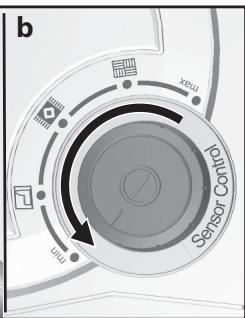

Bild 4* a)Teleskoprohr in den Stutzen der Bodendüse stecken. Zum Lösen der Verbindung Rohr etwas drehen und aus der Bodendüse ziehen. b)Teleskoprohr bis zum Einrasten in den Stutzen der Bodendüse schieben. Zum Lösen der Verbindung Entriegelungshülse drücken und Teleskoprohr herausziehen. Bild 5 ● Durch Verstellen der Schiebemanschette / Schiebetaste in Pfeilrichtung Teleskoprohr entriegeln und gewünschte Länge einstellen. Bild 6* ● Zubehörträger auf Kombidüse schieben und auf Saug/ Teleskoprohr clipsen. Bild 7 ● Netzanschlusskabel am Stecker greifen, auf die gewünschte Länge herausziehen und Netzstecker einstecken. Bild 8 Ein- / Ausschalten ● Staubsauger durch Betätigen der Ein- / Austaste in Pfeilrichtung einschalten. Bild 9 Saugkraft regeln Durch Drehen des Regelknopfes in Pfeilrichtung kann die gewünschte Saugkraft stufenlos eingestellt werden. Niedriger Leistungsbereich Für das Absaugen empfindlicher Stoffe, z. B. Polster, Gardinen, etc. . Mittlerer Leistungsbereich Für die tägliche Reinigung bei geringer Verschmutzung. Hoher Leistungsbereich Zur Reinigung robuster Bodenbeläge, Hartböden und bei starker Verschmutzung. Saugen ! Achtung Bodendüsen unterliegen, abhängig von der Beschaffenheit ihres Hartbodens (z.B. raue, rustikale Fliesen) einem gewissen Verschleiß. Deshalb sollten Sie in regelmäßigen Abständen die Laufsohle der Düse überprüfen. Verschlissene, scharfkantige Düsensohlen können Schäden auf empfindlichen Hartböden wie Parkett oder Linoleum verursachen. Der Hersteller haftet nicht für eventuelle Schäden, die durch eine verschlissene Bodendüse verursacht werden. Bild 10 Umschaltbare Bodendüse einstellen: Teppiche und Teppichböden glatte Böden

Wenn Sie größere Partikel einsaugen, dann achten Sie bitte darauf, dass Sie diese Partikel nacheinander und

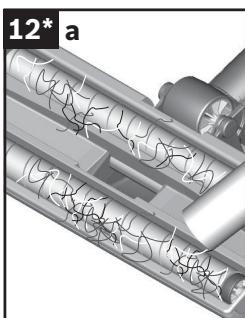

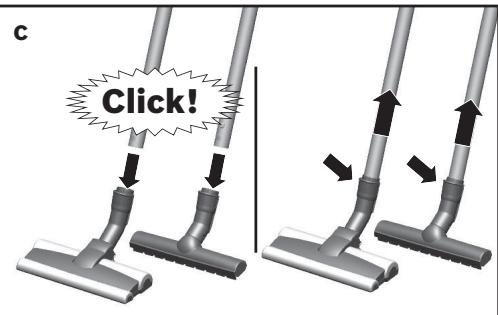

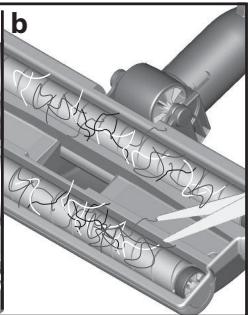

vorsichtig einsaugen, um nicht den Saugkanal der Bodendüse zu verstopfen. Gegebenenfalls sollten Sie die Düse anheben, um die Schmutzpartikel besser einsaugen zu können. Bild 11* Saugen mit Zusatzzubehör Düsen je nach Bedarf auf Saugrohr oder Handgriff stecken: a) Fugendüse zum Absaugen von Fugen und Ecken, etc. b)Polsterdüse zum Absaugen von Polstermöbeln, Vorhängen, etc. c) Hartbodendüse Zum Saugen von harten Bodenbelägen (Fliesen, Parkett usw.) ● Teleskoprohr bis zum Einrasten in den Stutzen der Hartbodendüse schieben. ● Zum Lösen der Verbindung Entriegelungshülse drücken und Teleskoprohr herausziehen. Bild 12* Reinigung der Hartbodendüse a)Zum Reinigen die Düse von unten absaugen. b)Aufgewickelte Fäden und Haare mit einer Schere durchschneiden und absaugen. Bohrdüse Bild 13* a)Bohrdüse am Handgriff befestigen und so an der Wand platzieren, dass die Bohrlochöffnung der Düse direkt über dem zu bohrenden Loch sitzt. b)Gerät auf niedrigem Leistungsniveau einstellen und dann einschalten. c) Bohrdüse wird durch die Saugkraft in der gewünschten Position gehalten. Eventuell empfiehlt es sich die Leistung höher nachzuregulieren, je nach Oberflächenbeschaffenheit der zu bohrenden Wand, um das Festsaugen der Bohrdüse sicherzustellen. Beim Bohren wird der Feinstaub automatisch aufgesaugt. Turbo-Bürste Ist Ihr Gerät mit einer Turbo-Bürste ausgestattet, entnehmen Sie bitte die Hinweise über Anwendung und Wartung der beiliegenden Gebrauchsanweisung. Bild 14 Bei kurzen Saugpausen können Sie die Parkhilfe an der Geräterückseite benutzen. ● Nach Abschalten des Gerätes Haken an der Bodendüse in die Aussparung an der Geräterückseite schieben. Bild 15 Zum Überwinden von Hindernissen, z.B. von Treppen, kann das Gerät auch am Handgriff transportiert werden. Nach der Arbeit Bild 16 a) Netzstecker ziehen. b) Kurz am Netzanschlusskabel ziehen und loslassen (Kabel rollt sich automatisch auf). *je nach Ausstattung Bild 17 Zum Abstellen /Transportieren des Gerätes können Sie die Abstellhilfe an der Geräteunterseite benutzen. a)Gerät aufrecht hinstellen. b)Haken an der Bodendüse in die Aussparung an der Geräteunterseite schieben. Filterwechsel ! Achtung: Vor jedem Filterwechsel Gerät ausschalten! Staubbeutel austauschen Bild 18 ● Ist bei vom Boden abgehobener Bodendüse und höchster Leistungseinstellung die Filterwechselanzeige im Deckel vollständig gelb ausgefüllt, muss der Staubbeutel gewechselt werden, auch wenn er noch nicht voll sein sollte. In diesem Fall macht die Art des Füllgutes den Wechsel erforderlich. Düse, Saugrohr und Saugschlauch dürfen dabei nicht verstopft sein, da dies auch zum Auslösen der Filterwechselanzeige führt. ● Zum Entfernen von Verstopfungen kann der Handgriff leicht vom Schlauch gelöst werden. Bild 19 Deckel öffnen a)Deckel durch Ziehen am Verschlusshebel in Pfeilrichung entriegeln. b)Deckel in Pfeilrichtung öffnen. Bild 20 a)Staubbeutel durch Ziehen an der Verschlusslasche verschließen. b) Staubbeutel herausnehmen. c) Neuen Staubbeutel einsetzen. d)Staubbeutel bis zum Anschlag in die Halterung einschieben. Deckel schließt nur mit eingelegtem ! Achtung: Staubbeutel. Motorschutzfilter reinigen Der Motorschutzfilter sollte in regelmäßigen Abständen durch Ausklopfen bzw. Auswaschen gereinigt werden! Bild 21 ● Staubraumdeckel öffnen. Bild 19 a)Motorschutzfilter durch seitliches Ziehen aus der Verrastung lösen und in Pfeilrichtung herausziehen. b)Motorschutzfilter durch Ausklopfen reinigen. c) Bei starker Verschmutzung sollte der Motorschutzfilter ausgewaschen werden. ● Den Filter anschließend mindestens 24 Stunden trocknen lassen. d)Nach der Reinigung, Motorschutzfilter in das Gerät einsetzen, verrasten und Staubraumdeckel schließen. Ausblasfilter austauschen Staubsauger mit Micro-Hygienefilter Wann tausche ich aus: Bei jeder neuen Austauschfilterpackung Bild 22* ● Staubraumdeckel öffnen. Bild 19 a)Durch Betätigen des Verschlusshebels in Pfeilrichtung Filterhalter entriegeln. b)Micro-Hygienefilter entnehmen. c) Micro-Hygienefilter kann ausgewaschen werden. ● Den Filter anschließend mindestens 24 Stunden trocknen lassen. d)Micro-Hygienefilter entnehmen. Neuen Micro-Hygienefilter in Gerät einlegen. e)Filterhalter in Gerät einsetzen und verrasten. Staubsauger mit Hepa-Filter Ist Ihr Gerät mit einem Hepa-Filter ausgestattet, muss dieser jährlich ausgewechselt werden. Bild 23* ● Staubraumdeckel öffnen. Bild 19 a)Durch Betätigen des Verschlusshebels in Pfeilrichtung Hepa-Filter entriegeln und aus dem Gerät nehmen. b)Neuen Hepa-Filter einsetzen und verrasten. Nach dem Aufsaugen feiner Staubpartikel, Motorschutzfilter reinigen, evtl. Micro-Hygienefilter oder Hepa-Filter austauschen. Pflege Vor jeder Reinigung des Staubsaugers, muss dieser ausgeschaltet und der Netzstecker gezogen werden. Staubsauger und Zubehörteile aus Kunststoff können mit einem handelsüblichen Kunststoffreiniger gepflegt werden. Scheuermittel, Glas- oder Allzweckreiniger ! Keine verwenden. Staubsauger niemals in Wasser tauchen. Der Staubraum kann bei Bedarf mit einem zweiten Staubsauger ausgesaugt, oder einfach mit einem trockenen Staubtuch / Staubpinsel gereinigt werden. Technische Änderungen vorbehalten. *je nach Ausstattung

Kundendienst – Customer Service DE Deutschland, Germany BSH Hausgeräte Service GmbH Zentralwerkstatt für kleine Hausgeräte Trautskirchener Strasse 6-8 90431 Nürnberg Online Auftragsstatus, FilterbeutelKonfigurator und viele weitere Infos unter: www.bosch-home.com Reparaturservice, Ersatzteile & Zubehör, Produkt-Informationen: Tel.: 0911 70 440 040 mailto:cp-servicecenter@ bshg.com Wir sind an 365 Tagen rund um die Uhr erreichbar. AE United Arab Emirates,

Dieses Gerät ist entsprechend der europäischen Richtlinie 2012/19/EU über Elektro- und Elektronikaltgeräte (waste electrical and electronic equipment - WEEE) gekennzeichnet. Die Richtlinie gibt den Rahmen für eine EU-weit gültige Rücknahme und Verwertung der Altgeräte vor.

)% ) $ #)# )) " )#" ) ( )# "% )()" $#" ) ) % ) "((% %$. DE Garantie Bundesrepublik Deutschland siehe letzte Seite. Ausland: Für dieses Gerät gelten die von der Vertretung unseres Hauses in dem Kaufland herausgegebenen Garantiebedingungen. Einzelheiten hierüber teilt Ihnen der Händler, bei dem Sie das Gerät gekauft haben, auf Anfrage jederzeit mit. Zur Inanspruchnahme von Garantieleistungen ist in jedem Fall aber die Vorlage des Kaufbeleges erforderlich. SE Konsumentbestämmelser I Sverige gäller av EHL antagna konsumentbestämmelser.

Beratung und Reparaturauf trag bei Störungen

CH 0 8 4 8 8 4 0 0 4 0 Die Kontak tdaten aller Länder finden Sie im beiliegenden Kundendienst-Ver zeichnis. R o b e r t B o s c h H a u s ge r ä t e G m b H Carl-Wer y-Straße 3 4 8173 9 München, GERMAN Y w w w.bosch - home.com
