KÄYTTÖOHJE GL30 BOSCH

Säilytä käyttöohjeet. Jos annat pölynimurin kolmannelle osapuolelle, liitä käyttöohjeet mukaan. Määräystenmukainen käyttö Tämä pölynimuri on tarkoitettu kotikäyttöön. Käytä pölynimuria vain tässä käyttöohjeessa annettujen ohjeiden mukaan. Vahinkojen ja vaurioiden välttämiseksi pölynimuria ei saa käyttää: ihmisten tai eläinten imurointiin. sillä ei saa imuroida: - terveydelle vaarallisia, teräviä, kuumia tai hehkuvia aineita. - kosteita tai nestemäisiä aineita. - helposti syttyviä tai räjähtäviä aineita ja kaasuja. - tuhkaa tai nokea kaakeliuuneista ja keskuslämmityslaitteistoista. - mustepölyä tulostimista ja kopiokoneista. Varaosat, varusteet, pölypussit Alkuperäiset varaosamme, varusteemme ja lisävarusteemme sekä alkuperäiset pölypussimme on sovitettu pölynimureidemme ominaisuuksiin ja vaatimuksiin. Suosittelemme sen tähden käyttämään vain alkuperäisiä varaosia, varusteita, lisävarusteita ja alkuperäisiä pölypusseja. Näin voit taata pölynimurisi pitkän käyttöiän ja aina korkealaatuisen puhdistustehon. ! Huomautus Epäsopivien tai heikkolaatuisten varaosien, tarvikkeiden, lisävarusteiden ja pölypussien käyttö voi aiheuttaa pölynimuriin vaurioita. Takuumme ei kata vaurioita, jotka johtuvat tällaisten tuotteiden käytöstä. Turvaohjeet Tämä pölynimuri vastaa tekniikan hyväksyttyjä sääntöjä ja asianmukaisia turvamääräyksiä. Laitetta voivat käyttää 8 vuotta täyttäneet lapset ja henkilöt, joiden fyysiset tai henkiset kyvyt ovat rajoittuneet tai joilta puuttuu kokemus ja/tai tieto laitteen käytöstä, valvonnan alaisina tai kun heitä on opastettu laitteen käytössä ja he ovat ymmärtäneet laiteen käytön vaarat. Lapset eivät saa leikkiä laitteella. Lapset eivät saa puhdistaa tai huoltaa laitetta ilman valvontaa.

Muovipussit ja foliot on pidettävä poissa pienten lasten ulottuvilta ja ne on hävitettävä.=> Tukehtumisvaara! Asianmukainen käyttö Liitä pölynimuri sähköverkkoon ja ota se käyttöön vain tyyppikilvessä olevien tietojen mukaan. Älä käytä pölynimuria koskaan ilman pölypussia tai pölysäiliötä, moottorinsuoja suodatinta ja poistoilman suodatinta. => Laite voi vahingoittua! Älä imuroi suulakkeella ja putkella henkilön pään lähellä. => Loukkaantumisvaara! Kun imuroit portaita, laitteen on oltava aina käyttäjän alapuolella. Älä käytä verkkoliitäntäjohtoa ja letkua pölynimurin kantamiseen/siirtämiseen. Jos laitteen verkkovirtajohto on vaurioitunut, sen saa vaaratilanteiden välttämiseksi vaihtaa vain valmistajan tai valmistajan huoltopalvelun edustaja tai muu vastaavan ammattipätevyyden omaava henkilö. Jos käytät laitetta yli 30 minuutin ajan, vedä verkkoliitäntäjohto kokonaan ulos. Irrota laite sähköverkosta vetämällä pistoke irti pistorasiasta, älä vedä johdosta. Älä vedä verkkoliitäntäjohtoa terävien reunojen yli äläkä jätä sitä puristuksiin. Varmista, että verkkopistoke ei vahingoita henkilöitä, lemmikkieläimiä tai esineitä, kun johto kelautuu automaattisesti laitteen sisään. => Ohjaa verkkoliitäntäjohtoa pistokkeesta käsin. Irrota verkkopistoke pistorasiasta ennen kuin huollat pölynimuria. Älä käytä viallista imuria. Häiriön ilmentyessä irrota verkkopistoke. Vaaratilanteiden välttämiseksi pölynimurin korjaaminen ja varaosien vaihto on sallittu ainoastaan valtuutetulle huoltopalvelulle. Suojaa imuria sääolosuhteilta, kosteudelta ja lämmönlähteiltä. Älä laita palavia tai alkoholipitoisia aineita suodattimiin (pölypussi, moottorinsuojasuodatin, poistoilman suodatin jne.). Pölynimuri ei sovellu rakennustyömaakäyttöön. => Rakennusjätteiden imurointi voi vaurioittaa laitetta. Kytke laite pois päältä ja irrota verkkopistoke, kun et imuroi. Käytöstä poistetut laitteet tulee tehdä heti käyttökelvottomiksi ja hävittää määräysten mukaisesti. ! Huomio Jos sulake palaa kytkiessäsi laitteen päälle, se voi johtua siitä, että samaan virtapiiriin on liitetty muita sähkölaitteita samanaikaisesti. Sulakkeen palaminen voidaan estää säätämällä laite pienimmälle teholle ennen käynnistämistä ja valitsemalla vasta sitten suurempi tehoalue. Ohjeita hävittämisestä Pakkaus Pakkaus suojaa pölynimuria vaurioilta kuljetuksen aikana. Se on ympäristöystävällistä materiaalia ja se voidaan kierrättää. Vie tarpeettomat pakkausmateriaalit asiaankuuluvaan kierrätyspisteeseen. Käytöstä poistettu laite Käytetyt laitteet sisältävät monia arvokkaita materiaaleja. Vie käytöstä poistettu laitteesi kierrätystä varten alan liikkeeseen tai kierrätyskeskukseen. Lisätietoja jätehuoltokysymyksissä saat kauppiaaltasi tai kunnastasi. Suodattimien ja pölypussien hävittäminen Suodattimet ja pölypussit ovat ympäristöystävällistä materiaalia. Sikäli kuin ne eivät sisällä mitään talousjätteeksi soveltumatonta, ne voi hävittää normaalin kotitalousjätteen mukana. Energiamerkkiä koskevat huomautukset Tämä pölynimuri on yleiskäyttöön tarkoitettu pölynimuri. Käytä mattojen imurointiin vaihdettavaa yleiskäyttöön tarkoitettua suulaketta ilmoitetun energiatehokkuuden ja puhdistuskykyluokan saavuttamiseksi. Käytä ilmoitetun energiatehokkuuden ja puhdistuskykyluokan saavuttamiseksi mukana toimitettua kovien lattioiden suulaketta, kun imuroit kovia lattioita, joissa on saumoja ja rakoja.saavuttamiseksi. Laskelmat perustuvat delegoituun säädökseen (EU) nro 665/2013, jonka komissio on julkaissut 3. toukokuuta 2013 direktiivin 2010/30EU täydennykseksi. Kaikki menettelyt, joita tässä ohjeessa ei ole kuvattu tarkemmin, on suoritettu standardin DIN EN 60312-1:2014 perusteella.

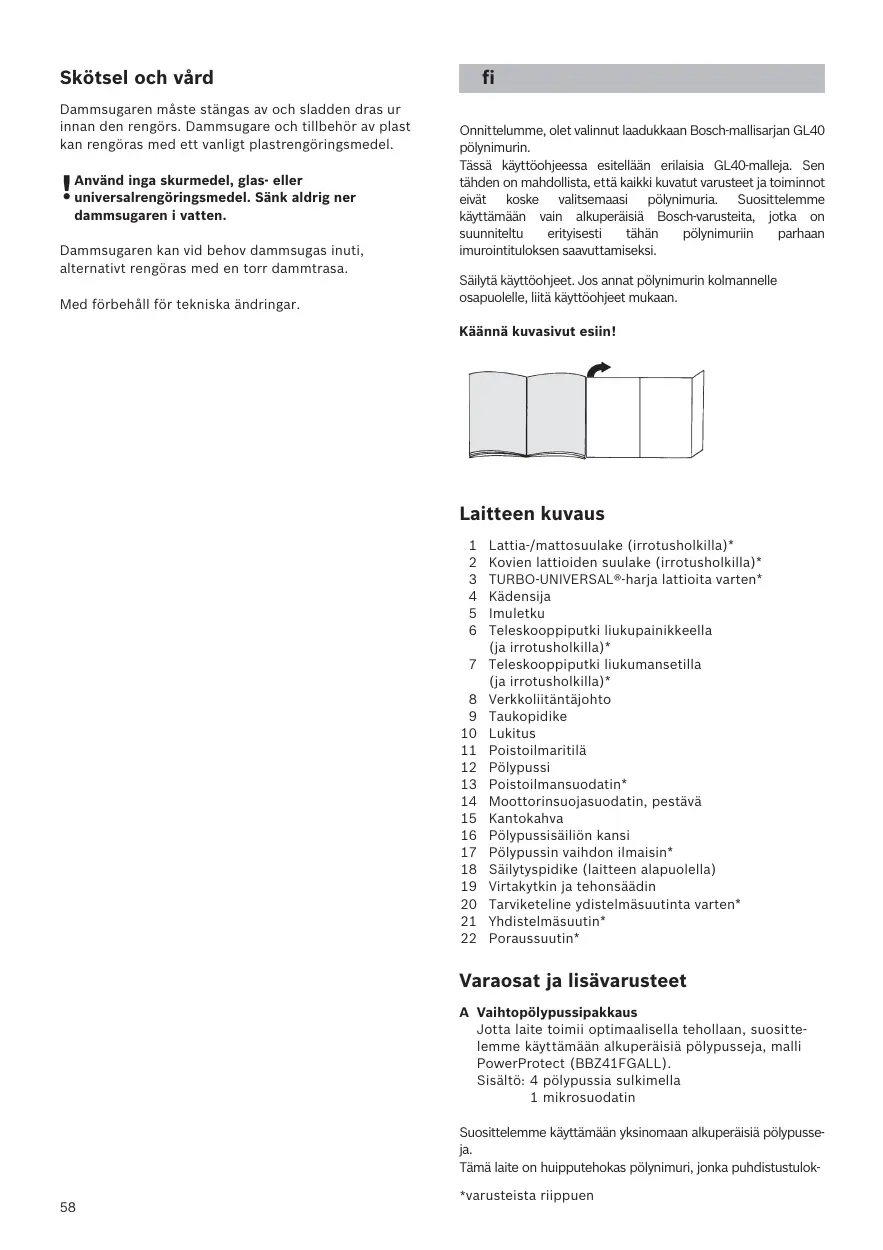

Onnittelumme, olet valinnut laadukkaan Bosch-mallisarjan GL40 pölynimurin. Tässä käyttöohjeessa esitellään erilaisia GL40-malleja. Sen tähden on mahdollista, että kaikki kuvatut varusteet ja toiminnot eivät koske valitsemaasi pölynimuria. Suosittelemme käyttämään vain alkuperäisiä Bosch-varusteita, jotka on suunniteltu erityisesti tähän pölynimuriin parhaan imurointituloksen saavuttamiseksi. Säilytä käyttöohjeet. Jos annat pölynimurin kolmannelle osapuolelle, liitä käyttöohjeet mukaan. Käännä kuvasivut esiin! Laitteen kuvaus

Lattia-/mattosuulake (irrotusholkilla)* Kovien lattioiden suulake (irrotusholkilla)* TURBO-UNIVERSAL®-harja lattioita varten* Kädensija Imuletku Teleskooppiputki liukupainikkeella (ja irrotusholkilla)* Teleskooppiputki liukumansetilla (ja irrotusholkilla)* Verkkoliitäntäjohto Taukopidike Lukitus Poistoilmaritilä Pölypussi Poistoilmansuodatin* Moottorinsuojasuodatin, pestävä Kantokahva Pölypussisäiliön kansi Pölypussin vaihdon ilmaisin* Säilytyspidike (laitteen alapuolella) Virtakytkin ja tehonsäädin Tarviketeline ydistelmäsuutinta varten* Yhdistelmäsuutin* Poraussuutin* Varaosat ja lisävarusteet A Vaihtopölypussipakkaus Jotta laite toimii optimaalisella tehollaan, suosittelemme käyttämään alkuperäisiä pölypusseja, malli PowerProtect (BBZ41FGALL). Sisältö: 4 pölypussia sulkimella 1 mikrosuodatin Suosittelemme käyttämään yksinomaan alkuperäisiä pölypusseja. Tämä laite on huipputehokas pölynimuri, jonka puhdistustulok58 *varusteista riippuen set ovat korkealaatuisia pölypusseja käytettäessä erinomaiset. Vain korkealaatuisten pölypussien, kuten erityisesti Bosch in alkuperäisten pölypussien, käyttö takaa EU:n energiamerkissä annettujen tehokkuusluokkaa, pölynimukykyä ja pölynpidätyskykyä koskevien arvojen saavuttamisen. Heikkolaatuisempien pölypussien (esimerkiksi paperipussien) käyttö voi lisäksi vaikuttaa negatiivisesti laitteen käyttöikään ja tehoon. Sopimattomien ja heikkolaatuisten pölypussien käyttö voi vaurioittaa pölynimuria. Takuumme ei kata tällaisia vaurioita." Lisätietoja löydät osoitteesta www.bosch-home.com/dust-bag. Täältä voit myös tilata alkuperäisiä pölypusseja. B TURBO-UNIVERSAL®-harja pehmusteita varten BBZ42TB Pehmustettujen huonekalujen, patjojen, autonistuimien jne. harjaus ja imurointi yhdellä kertaa. Sopii erityisesti eläinten karvojen imurointiin. Pölynimurin imuvirta pyörittää harjatelaa. Sähköliitäntää ei tarvita. C TURBO-UNIVERSAL®-harja lattioita varten BBZ102TBB Lyhytnukkaisten mattojen ja kokolattiamattojen harjaus ja imurointi yhdellä kertaa. Sopii erityisesti eläinten karvojen imurointiin. Pölynimurin imuvirta pyörittää harjatelaa. Sähköliitäntää ei tarvita. D Kovien lattioiden suulake BBZ123HD Sileiden lattioiden imurointiin (parketti, laatat, terrakotta, ...) Käyttöönotto Kuva 1 ● Aseta kädensija imuletkuun ja lukitse paikalleen. Kuva 2 a)Kiinnitä imuletkun istukka kannen imuaukkoon. b)Irrottaessasi imuletkun paina molemmista lukitusnokista ja vedä letku irti. Kuva 3* a)Työnnä kädensija teleskooppiputkeen. Irrota liitos kääntämällä kädensijaa vähän ja vedä se pois put-kesta. b)Työnnä kädensijaa teleskooppiputkeen kunnes se lukkiutuu paikalleen. Liitoksen irrottamiseksi paina irrotusholkista ja vedä kädensija irti. Kuva 4* a)Laita teleskooppiputki lattiasuulakkeen istukkaan. Liitoksen irrottamiseksi käännä putkea vähän ja vedä se lattiasuulakkeesta. b)Työnnä teleskooppiputki lukitukseen saakka lattiasuulakkeen pidikkeeseen. Liitoksen irrottamiseksi paina irrotusholkista ja vedä teleskooppiputki irti. Kuva 5 ● Painamalla liukumansettia/liukupainiketta nuolen suuntaan teleskooppiputki vapautuu ja voit säätää halutun pituuden. Kuva 6* ● Työnnä lisätarviketeline yhdistelmäsuuttimeen

napsauta se imu-/ teleskooppiputkeen. Kuva 7 ● Tartu verkkoliitäntäjohtoon pistokkeesta, vedä haluttu määrä johtoa ulos ja laita pistoke pistorasiaan. Kuva 8 Kytkeminen päälle ja pois päältä ● Pölynimurin käynnistys tapahtuu painamalla käynnistys / sammutusnäppäimestä nuolen suuntaan. Kuva 9 Imutehon säätö Haluttu imuteho voidaan säätää portaattomasti säätönuppia kiertämällä. Pieni teho Herkkien materiaalien imurointiin, esim. pehmusteet, verhot, jne. Keskimääräinen teho Päivittäiseen siivoukseen, kun likaantuminen on vähäistä. Suuri teho Karkeiden lattiapintojen siivoukseen, kovat lattiat ja erittäin likaiset pinnat. Imurointi ! Huomio Lattiasuulakkeet kuluvat jonkin verran kovien lattioiden ominaisuuksista riippuen (esimerkiksi karkeapintaiset, talonpoikaistyyliset kaakelit. Tarkasta sen tähden suulakkeen pohja säännöllisesti. Kuluneet, teräväreunaiset suulakepohjat voivat aiheuttaa vaurioita hellävaraisesti käsiteltäviin lattapintoihin kuten parkettiin tai linoleumiin. Valmistaja ei vastaa mahdollisista vaurioista , jotka ovat aiheutuneet kuluneesta lattiasuulakkeesta. Kuva 10 Lattia-/mattosuulakkeen säätö: matot ja kokolattiamatot sileät lattiat

Imuroidessasi suurempia kappaleita varmista, että imuroit kappaleet peräjälkeen ja varovasti, jotta lattiasuulakkeen imukanava ei tukkeudu. Nosta tarvittaessa suulaketta, jotta saat imuroitua roskat paremmin. Kuva 11* Imurointi lisävarusteen avulla Aseta suulake tarpeen mukaan imuputkeen tai kädensijaan: a) Rakosuulake rakojen ja kulmien jne. imurointiin b)Huonekalusuulake huonekalujen, verhojen jne. imurointiin. c) Kovien lattioiden suulake Kovien lattiapintojen imurointiin (laatat, parketti jne.) ● Työnnä teleskooppiputki lukitukseen asti kovien lattioiden suulakkeen istukkaan. ● Liitoksen irrottamiseksi paina irrotusholkista ja vedä teleskooppiputki irti. Kuva 12* Kovien lattioiden suulakkeen puhdistus a) Puhdista suulake imuroimalla sen alapinta. b)Leikkaa harjaan kiertyneet langanpätkät ja hiukset *varusteista riippuen

saksilla poikki ja imuroi ne pois. Poraussuutin Kuva 13* a)Kiinnitä poraussuutin kahvaan ja laita se seinää vasten siten, että suuttimen porausreiän aukko on suoraan porattavan reiän kohdalla. b)Säädä laite pienimmälle teholle ja kytke se sitten päälle. c) Poraussuutin pysyy imutehon avulla halutussa kohdassa. Joskus tehoa kannattaa säätää suuremmalle, aina porattavan seinän pinnasta riippuen poraussuuttimen kiinni- imemisen varmistamiseksi. Porattaessa hieno pöly imetään automaattisesti. Turboharja Jos laitteessasi on turboharja, saat oheisista käyttöohjeista tietoja ja ohjeita sen käytöstä ja huollosta. Kuva 14 Lyhyen imurointitauon aikana voit käyttää taukopidikettä laitteen takapuolella. ● Kytke imuri pois päältä ja työnnä lattiasuulakkeen koukku imurin takaosassa olevaan syvennykseen. Kuva 15 Esteiden, esim. portaiden, yhteydessä laitetta voidaan kuljettaa kädensijasta. Työn jälkeen Kuva 16 a) Irrota verkkopistoke pistorasiasta. b)Vedä kevyesti verkkoliitäntäjohdosta ja vapauta johto (johto kelautuu automaattisesti). Kuva 17 Laiteen säilyttämiseen/kuljetukseen voit käyttää laitteen alapuolella olevaa säilytystelinettä. a)Aseta laite pystyasentoon. b)Työnnä lattiasuulakkeessa oleva pidike laitteen alapuolella olevaan uraan. Suodattimen vaihto Kytke laite ennen suodattimen vaihtoa aina ! Huomio: pois päältä! Pölypussin vaihto Kuva 18 ● Jos kannessa oleva suodattimen vaihdon ilmaisin on täysin keltainen silloin, kun lattiasuulake on irti lattiasta ja imuteho on säädetty suurimmalle teholle, suodatinpussi on vaihdettava, vaikka se ei vielä olisi ihan täysi. Tässä tapauksessa pölyn laji tekee vaihdon tarpeelliseksi. Suutin, imuputki ja imuletku eivät saa olla tukossa, koska se aiheuttaa myös pölypussin vaihdon ilmaisimen laukeamisen. ● Kädensija on helppo irrottaa letkusta tukosten

poistamiseksi. Kuva 19 Kannen avaaminen a)Avaa kansi vetämällä lukitsimesta nuolen suuntaan. b)Avaa kansi nuolen suuntaan. Kuva 20 a)Sulje pölypussi vetämällä sulkimesta. b)Ota pölypussi pois paikaltaan. c) Aseta uusi pölypussi paikalleen. d)Työnnä uusi pölypussi pidikkeeseen vasteeseen saakka. Huomio: Kansi sulkeutuu vain, kun pölypussi on paikallaan. Moottorinsuojasuodattimen puhdistus Moottorinsuojasuodatin on puhdistettava säännöllisin väliajoin ravistamalla tai pesemällä! Kuva 21 ● Avaa pölypussisäiliön kansi. Kuva 19 a)Irrota moottorinsuojasuodatin lukituksestaan vetämällä sivusuuntaan ja vedä se nuolen suuntaan pois paikaltaan. b)Puhdista moottorinsuojasuodatin ravistamalla. c) Jos moottorinsuojasuodatin on hyvin likainen, pese se. ● Anna suodattimen kuivua sen jälkeen vähintään 24 tuntia. d)Laita moottorinsuojasuodatin puhdistuksen jälkeen laitteeseen, lukitse paikalleen ja sulje pölypussisäiliön kansi. Poistoilman suodattimen vaihto Pölynimuri, jossa mikrosuodatin Milloin vaihdan: jokaisen uuden vaihtopölypussipakkauksen yhteydessä Kuva 22* ● Avaa pölypussisäiliön kansi. Kuva 19 a)Vapauta suodattimen pidin painamalla lukitsimesta nuolen suuntaan. b)Ota mikrosuodatin pois paikaltaan. c) Mikrosuodatin voidaan pestä. Anna suodattimen kuivua vähintään 24 tuntia. d)Ota mikrosuodatin pois paikaltaan. Laita uusi mikrosuodatin laitteeseen. e)Laita suodattimen pidin laitteeseen ja lukitse se. Pölynimuri, jossa Hepa-suodatin Jos laitteessasi on Hepa-suodatin, se on vaihdettava kerran vuodessa. Kuva 23* ● Avaa pölypussisäiliön kansi. Kuva 19 a)Irrota Hepa-suodatin painamalla lukitsinta nuolen suuntaan ja ota suodatin pois laitteesta. b)Laita uusi Hepa-suodatin laitteeseen ja lukitse se. Imuroituasi hienoa pölyä puhdista moottorinsuojasuodatin ravistamalla, vaihda tarvittaessa mikrosuodatin tai Hepa-suodatin. *varusteista riippuen Hoito Pölynimuri on kytkettävä pois päältä ja verkkopistoke on irrotettava seinästä aina ennen pölynimurin puhdistusta. Pölynimuria ja muovisia lisävarusteita voidaan hoitaa tavallisilla muovinpuhdistusaineilla. käytä hankausaineita, lasin- tai yleispuhdistu! Älä saineita. Älä upota pölynimuria koskaan veteen. Pölypussisäiliö voidaan tarvittaessa imuroida toisella pölynimurilla tai puhdistaa yksinkertaisesti kuivalla puhdistusliinalla/pölyharjalla. Oikeus teknisiin muutoksiin pidätetään.

Tämän laitteen merkintä perustuu käytettyjä sähkö- ja elektroniikkalaitteita (waste electrical and electronic equipment - WEEE) koskevaan direktiiviin 2012/19/EU. Tämä direktiivi määrittää käytettyjen laitteiden palautus- ja kierrätys-säännökset koko EU:n alueella.
