DSL-3782 - Router DSL D-LINK - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Router DSL
Marca	D-Link
Modello	DSL-3782
Dimensioni (L x P x A)	200 x 150 x 40 mm
Peso	350 g
Alimentazione	Adattatore di rete 12 V / 1 A
Standard Wi-Fi	802.11 b/g/n, doppia banda 2,4 e 5 GHz
Porte Ethernet	4 porte LAN 10/100/1000 Mbps, 1 porta WAN
Porte DSL	1 porta RJ-11
Pulsanti	Accensione/Spegnimento, WPS, Reset
Spie LED	Alimentazione, DSL, Internet, Wi-Fi, LAN
Funzioni principali	Router DSL, punto di accesso Wi-Fi, firewall, DHCP, NAT
Sicurezza	WEP, WPA/WPA2, filtro MAC, firewall integrato
Temperatura di funzionamento	Da 0 °C a 40 °C
Umidità di funzionamento	Dal 10% al 90% senza condensa
Manutenzione e pulizia	Scollegare prima della pulizia. Usare un panno morbido e asciutto. Non utilizzare prodotti chimici.
Ricambi e riparabilità	Adattatore di rete disponibile. Nessuna parte riparabile dall'utente. Contattare il supporto D-Link.

Domande frequenti - DSL-3782 D-LINK

Come ripristinare il router DSL-3782 alle impostazioni di fabbrica?

Tenere premuto il pulsante Reset sul retro del dispositivo per circa 10 secondi con una graffetta. Le spie lampeggeranno e il router si riavvierà con le impostazioni predefinite.

Qual è il nome utente e la password predefiniti per accedere all'interfaccia di configurazione?

Per impostazione predefinita, il nome utente è admin e la password è vuota. È possibile modificarli al primo accesso.

Come collegare il mio router DSL-3782 a Internet?

Collegare il cavo DSL (linea telefonica) alla porta DSL del router, quindi collegare l'alimentazione. Aprire un browser e accedere a http://192.168.1.1 o http://dlinkrouter.local. Seguire la procedura guidata di configurazione per inserire le credenziali fornite dal proprio provider.

Cosa fare se la spia DSL lampeggia in rosso?

Una spia DSL rossa indica l'assenza di sincronizzazione con la centrale. Verificare che il cavo sia ben collegato e che la linea sia attiva. Contattare il proprio provider se il problema persiste.

Come cambiare la password Wi-Fi?

Accedere all'interfaccia web del router (http://192.168.1.1). Andare su Configurazione wireless > Sicurezza. Modificare la chiave pre-condivisa (password) e salvare.

Posso utilizzare il DSL-3782 come semplice punto di accesso?

Sì, è possibile disattivare il server DHCP e collegare il router in modalità bridge o punto di accesso. Consultare il manuale per la procedura dettagliata.

Il router non risponde più, come riavviarlo?

Scollegare l'alimentazione elettrica, attendere 30 secondi, quindi ricollegare. È anche possibile utilizzare il pulsante di accensione se presente.

Come attivare il controllo parentale?

Nell'interfaccia web, andare su Firewall > Controllo parentale. È possibile bloccare siti web per categoria o creare liste nere/bianche.

Qual è la portata del Wi-Fi?

La portata dipende dall'ambiente. In interni, può raggiungere circa 30 metri in 2,4 GHz e 15 metri in 5 GHz. Gli ostacoli riducono la portata.

Come aggiornare il firmware?

Scaricare l'ultima versione del firmware dal sito support.dlink.com. Accedere all'interfaccia web, andare su Strumenti > Aggiornamento firmware, selezionare il file e fare clic su Aggiorna.

MANUALE UTENTE DSL-3782 D-LINK

GUIDA DI INSTALLAZIONE

INSTALLATIEHANDLEIDING

INSTRUKCJA INSTALACJI

INSTALAČNÍ PŘÍRUČKA

TELEPÍTÉSI SEGÉDLET

INSTALLASJONSVEILEDNING

INSTALLATIONSVEJLEDNING

ASENNUSOPAS

INSTALLATIONSGUIDE

GUIA DE INSTALAÇÃO

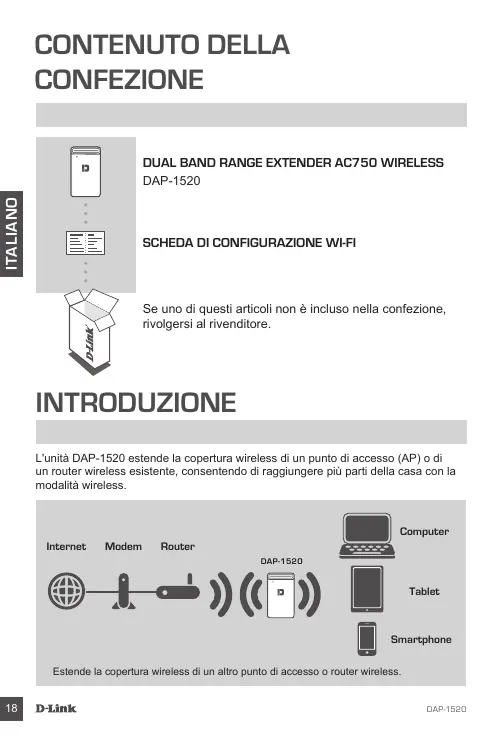

CONTENUTO DELLA CONFEZIONE

SCHEDA DI CONFIGURAZIONE WI-FI

Se uno di questi articoli non è incluso nella confezione, rivolgersi al rivenditore.

INTRODUZIONE

L'unità DAP-1520 estende la copertura wireless di un punto di accesso (AP) o di un router wireless esistente, consentendo di raggiungere più parti della casa con la modalità wireless.

Estende la copertura wireless di un altro punto di accesso o router wireless.

CONFIGURAZIONE DEL PRODOTTO

CONFIGURAZIONE

SCEGLIERE IL PROPRIO METODO

Sono disponibili tre metodi di configurazione del DAP-1520: utilizzando la configurazione WPS (Wi-Fi Protected Setup) (consigliato), l'app mobile QRS oppure il browser web.

CONFIGURAZIONE DEL DAP-1520 MEDIANTE WPS (Wi-Fi PROTECTED SETUP)

NOTA: Per connettersi a un router o a un punto di accesso wireless ed estendere la portata della rete Wi-Fi nella propria casa, assicurarsi che il router di origine disponga di un pulsante WPS.

Collegare l'unità DAP-1520 a una presa a parete e attendere fino a quando il LED di alimentazione ambra non lampeggia. Premere il pulsante WPS sul router o il punto di accesso wireless di origine, quindi premere il pulsante WPS sull'unità DAP-1520. Il LED diventerà verde lampeggiante.

Attendere fino a due minuti che il processo venga completato.

Il LED tornerà verde fisso una volta collegata correttamente l'unità DAP-1520 al router o al punto di accesso wireless di origine.

L'unità DAP-1520 a questo punto è pronta per condividere la rete Wi-Fi estesa con PC e dispositivi mobili: Connettersi alla rete estesa creata dal DAP-1520 utilizzando il seguente nome di rete (SSID):

• 2,4 GHz: (SSID del router)-EXT
• 5 GHz: (SSID del router)-EXT5G

5 GHz è consigliato per una maggiore velocità wireless. Utilizzare la password abituale del router.

CONFIGURAZIONE DEL PRODOTTO

CONFIGURAZIONE

CONFIGURAZIONE DEL DAP-1520 CON L'APP MOBILE QRS

L'unità DAP-1520 può essere configurata mediante il proprio smartphone. Cercare "D-Link QRS Mobile" su Apple App Store o Google Play e scaricare l'app. Quindi, collegare lo smartphone all'unità DAP-1520 e seguire le utili istruzioni dell'app o consultare il manuale del prodotto per maggiori informazioni.

CONFIGURAZIONE DEL DAP-1520 MEDIANTE BROWSER WEB

L'unità DAP-1520 può essere configurata anche mediante un browser web. Una volta collegata l'unità DAP-1520 a una presa a parete entro la portata wireless del router, aprire l'utilità di configurazione wireless sul computer, selezionare il nome (SSID) della rete dell'unità DAP-1520 e immettere la password (entrambi si trovano nella scheda di configurazione Wi-Fi). Aprire quindi un browser web (ad esempio, Internet Explorer, Firefox, Safari o Chrome) e accedere a http://dlinkap.local. Gli utenti Windows XP devono accedere al sito http://dlinkap. Per impostazione predefinita, il nome utente è Admin, mentre il campo password deve essere lasciato vuoto. A questo punto è possibile utilizzare la configurazione guidata per configurare l'unità DAP-1520.

Per ulteriori informazioni su altre modalità di configurazione manuale dell'extender oltre alla configurazione guidata, consultare il manuale del prodotto.

RISOLUZIONE DEI PROBLEMI

PROBLEMI DI INSTALLAZIONE E CONFIGURAZIONE

1. COME POSSO RIPRISTINARE LE IMPOSTAZIONI DI FABBRICA DELLA MIA UNITÀ DAP-1520 WIRELESS AC750 DUAL BAND RANGE EXTENDER?

• Assicurarsi che il prodotto sia acceso.
• Utilizzando una graffetta, tenere premuto il pulsante di ripristino sul fondo del dispositivo per 5 secondi.

Nota: il ripristino delle impostazioni predefinite del prodotto comporterà la cancellazione delle attuali impostazioni di configurazione. Il nome di rete Wi-Fi (SSID) e la password sono stampati sulla scheda di configurazione Wi-Fi dell'unità DAP-1520.

2. COME POSSO COLLEGARE UN PC O UN ALTRO DISPOSITIVO AL DAP-1520 SE HO DIMENTICATO IL NOME DI RETE WI-FI (SSID) O LA PASSWORD WI-FI?

• Se le impostazioni della rete Wi-Fi estesa non sono state modificate, è possibile utilizzare il nome di rete (SSID) e la password Wi-Fi riportati sulla scheda di configurazione Wi-Fi.
• Se nome di rete (SSID) o password Wi-Fi sono stati modificati senza annotare le nuove informazioni sulla scheda di configurazione Wi-Fi o altrove, è necessario reimpostare il dispositivo come descritto nella risposta alla domanda 1 sopra riportata.
• Si consiglia di annotare queste informazioni in modo da poter connettere facilmente altri dispositivi wireless in futuro. È possibile utilizzare la scheda di configurazione Wi-Fi inclusa per prendere nota di queste informazioni importanti per eventuali usi futuri.

SUPPORTO TECNICO

http://www.dlink.com

Supporto Tecnico dal lunedì al venerdì dalle ore 9.00 alle ore 19.00 con orario continuato

Telefono: 02 87366396
