DSL-3782 - DSL-reititin D-LINK - Ilmainen käyttöohje ja opas

Tuotetyyppi	DSL-reititin
Merkki	D-Link
Malli	DSL-3782
Mitat (P x S x K)	200 x 150 x 40 mm
Paino	350 g
Virtalähde	Verkkolaite 12 V / 1 A
Wi-Fi-standardit	802.11 b/g/n, kaksikaistainen 2,4 ja 5 GHz
Ethernet-portit	4 LAN-porttia 10/100/1000 Mbps, 1 WAN-portti
DSL-portit	1 RJ-11-portti
Painikkeet	Päälle/Pois, WPS, Nollaus
LED-merkkivalot	Virta, DSL, Internet, Wi-Fi, LAN
Päätoiminnot	DSL-reititin, Wi-Fi-tukiasema, palomuuri, DHCP, NAT
Turvallisuus	WEP, WPA/WPA2, MAC-suodatus, sisäänrakennettu palomuuri
Käyttölämpötila	0 °C - 40 °C
Käyttökosteus	10 % - 90 % ilman kondensaatiota
Huolto ja puhdistus	Irrota virtajohto ennen puhdistusta. Käytä pehmeää ja kuivaa liinaa. Älä käytä kemikaaleja.
Varaosat ja korjattavuus	Verkkolaite saatavilla. Käyttäjän itse korjattavia osia ei ole. Ota yhteyttä D-Link-tukeen.

Usein kysytyt kysymykset - DSL-3782 D-LINK

Kuinka palauttaa DSL-3782-reitittimen tehdasasetukset?

Pidä laitteen takana olevaa Reset-painiketta painettuna noin 10 sekunnin ajan paperiliittimellä. Merkkivalot vilkkuvat ja reititin käynnistyy uudelleen oletusasetuksilla.

Mikä on oletuskäyttäjätunnus ja -salasana asetuskäyttöliittymään kirjautumiseen?

Oletusarvoisesti käyttäjätunnus on admin ja salasana on tyhjä. Voit muuttaa ne ensimmäisen kirjautumisen yhteydessä.

Kuinka yhdistän DSL-3782-reitittimen internetiin?

Kytke DSL-kaapeli (puhelinlinja) reitittimen DSL-porttiin ja liitä sitten virtalähde. Avaa selain ja siirry osoitteeseen http://192.168.1.1 tai http://dlinkrouter.local. Seuraa asennusohjeita ja kirjoita internetyhteyden tarjoajalta saamasi tunnukset.

Mitä tehdä, jos DSL-merkkivalo vilkkuu punaisena?

Punainen DSL-valo tarkoittaa, ettei synkronointia keskukseen ole. Tarkista, että kaapeli on kunnolla kiinni ja linja on käytössä. Ota yhteyttä palveluntarjoajaan, jos ongelma jatkuu.

Kuinka vaihdan Wi-Fi-salasanan?

Kirjaudu reitittimen verkkokäyttöliittymään (http://192.168.1.1). Mene kohtaan Langattoman verkon asetukset > Turvallisuus. Muuta jaettua avainta (salasanaa) ja tallenna.

Voinko käyttää DSL-3782-reititintä pelkkänä tukiasemana?

Kyllä, voit poistaa DHCP-palvelimen käytöstä ja kytkeä reitittimen siltatilaan tai tukiasematilaan. Katso tarkemmat ohjeet käyttöoppaasta.

Reititin ei vastaa, kuinka se käynnistetään uudelleen?

Irrota virtajohto, odota 30 sekuntia ja kytke takaisin. Voit myös käyttää virtapainiketta, jos sellainen on.

Kuinka otan käyttöön vanhempien valvonnan?

Verkkokäyttöliittymässä mene kohtaan Palomuuri > Vanhempien valvonta. Voit estää verkkosivustoja luokittain tai luoda mustia/valkoisia listoja.

Mikä on Wi-Fi-kantama?

Kantama riippuu ympäristöstä. Sisätiloissa se voi olla noin 30 metriä 2,4 GHz:llä ja 15 metriä 5 GHz:llä. Esteet heikentävät kantamaa.

Kuinka päivitän laiteohjelmiston?

Lataa uusin laiteohjelmistoversio sivustolta support.dlink.com. Kirjaudu verkkokäyttöliittymään, mene kohtaan Työkalut > Laiteohjelmiston päivitys, valitse tiedosto ja napsauta Päivitä.

KÄYTTÖOHJE DSL-3782 D-LINK

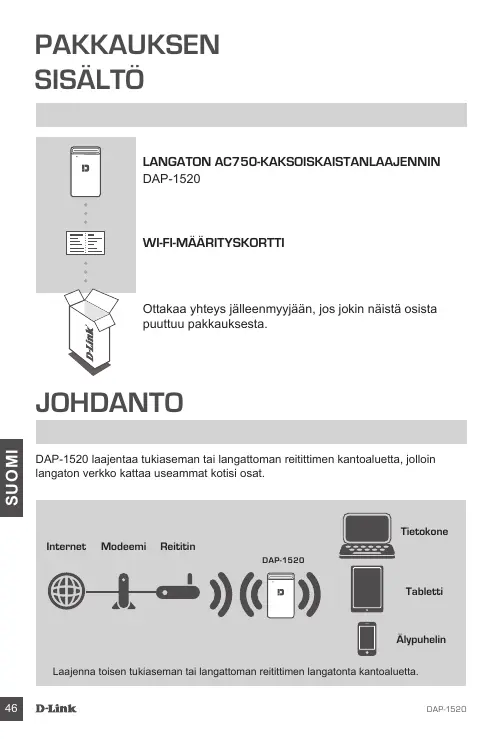

Ottakaa yhteys jälleenmyyjään, jos jokin näistä osista puuttuu pakkauksesta.

JOHDANTO

DAP-1520 laajentaa tukiaseman tai langattoman reitittimen kantoaluetta, jolloin langaton verkko kattaa useammat kotisi osat.

Internet

Modeemi

Retitin

DAP-1520

Tietokone

Tabletti

Älypuhelin

Laajenna toisen tukiaseman tai langattoman reitittimen langatonta kantoaluetta.

TUOTTEEN ASETUKSET

ASETUKSET

TAVAN VALITSEMINEN

On kolme tapaa asettaa DAP-1520 - käyttämällä Wi-Fi Protected Setup (WPS) -protokollaa (suositus), QRS Mobile -ohjelmaa tai selainta.

DAP-1520-LAITTEEN ASETTAMINEN KÄYTTÄMÄLLÄ Wi-Fi PROTECTED SETUP (WPS) -PROTOKOLLAA

HUOMAA: Jos haluat yhdistää langattomaan reitittimeen tai tukiasemaan laajentaaksesi kotisi Wi-Fi-verkkoa, varmista, että reitittimessä tai tukiasemassa on WPS-painike.

Kytke DAP-1520 pistorasiaan ja odota, että LED-merkkivalo alkaa välkkyä oranssina. Paina WPS-painiketta langattomassa reitittimessä tai tukiasemassa ja paina sitten WPS-painiketta DAP-1520-laitteessa. LED-merkkivalo alkaa vilkkua vihreänä.

Odota enintään kaksi minuuttia, että prosessi päättyy. LED-merkkivalo palaa jatkuvasti vihreänä, kun DAP-1520 on muodostanut yhteyden langattomaan reitittimeen tai tukiasemaan.

DAP-1520 on nyt valmis jakamaan laajennetun Wi-Fi-verkon tietokoneiden ja muiden laitteiden kanssa. Yhdistä DAP-1520-laitteen luomaan laajennettuun verkkoon käyttämällä seuraavaa verkon nimeä (SSID):

• 2,4 GHz: (Reitittimen SSID)-EXT
• 5 GHz: (Reitittimen SSID)-EXT5G

5 GHz on suositeltava nopean verkon aikaansaamiseksi. Käytä reitittimen tavallista salasanaa.

TUOTTEEN ASETUKSET

ASETUKSET

DAP-1520-LAITTEEN ASETTAMINEN QRS MOBILE -OHJELMALLA

DAP-1520 voidaan määrittää älypuhelimella. Hae "D-Link QRS Mobile" Applen App Storesta tai Google Playstä ja lataa ohjelma. Yhdistä seuraavaksi älypuhelin DAP-1520-laitteeseen ja seuraa ohjelman sisäisiä kehotteita tai katso lisätietoja tuotteen käyttöoppaasta.

DAP-1520-LAITTEEN ASETTAMINEN SELAIMELLA

DAP-1520 voidaan määrittää myös selaimella. Kun olet liittänyt DAP-1520 -laitteen pistorasiaan reitittimesi langattomalla kantoalueella, avaa tietokoneesi langattoman verkon työkalu, valitse DAP-1520 -verkon nimi (SSID) ja anna salasana (molemmat löytyvät Wi-Fi-määrityskortista). Avaa seuraavaksi selain (esim. Internet Explorer, Firefox, Safari tai Chrome) ja kirjoita osoitteeksi http://dlinkap.local. Windows XP -käyttäjien pitää kirjoittaa http://dlinkap.Oletuksena käyttäjänimi on Admin ja salasana jätetään tyhjäksi. Voit nyt määrittää DAP-1520:n asetukset ohjatun asennuksen avulla.

Katso tuotteen käyttöoppaasta lisätietoja laajentimen lisäasetuksista.

ONGELMATILANTEET

ASENNUS- JA ASETUSONGELMAT

1. MITEN PALAUTAN DAP-1520 WIRELESS AC750 DUAL BAND RANGE EXTENDER -LAITTEEN TEHDASASETUKSIIN?

- Varmista, että laitteessa on virta päällä. - Paina ja pidä laitteen pohjassa olevaa painiketta pohjassa 5 sekunnin ajan paperipidikkeellä.

Huomaa: Tuotteen nollaaminen takaisin tehdasasetuksiin pyyhkii kaikki käyttäjän määrittelemät asetukset. Wi-Fi-verkon nimen (SSID) ja salasanan oletusarvot on painettu DAP-1520-laitteen Wi-Fi-määrityskorttiin.

2. MITEN YHDISTÄN TIETOKONEEN TAI MUUN LAITTEEN DAP-1520-LAITTEESEEN, JOS OLEN UNOHTANUT WI-FI-VERKON NIMEN (SSID) TAI WI-FI-SALASANAN?

• Jos et ole muuttanut laajennetun Wi-Fi-verkon asetuksia, voit käyttää verkon nimeä (SSID) ja salasanaa, jotka annetaan Wi-Fi-määrityskortissa.
• Jos olet muuttanut verkon nimen (SSID) tai salasanan etkä ole kirjoittanut tietoja ylös Wi-Fi-määrityskorttiin tai muualle, sinun on palautettava laitteen tehdasasetukset, kuten edellä kysymyksessä 1 kuvataan.
• On suositeltavaa kirjoittaa nämä tiedot muistiin, jotta voit helposti yhdistää lisää langattomia laitteita tulevaisuudessa. Voit käyttää toimittamaamme Wi-Fi-määrityskorttia näiden tärkeiden tietojen säilyttämiseksi tulevaa käyttöä varten.

TEKNISTÄ TUKEA ASIAKKAILLE SUOMESSA

Internetin kautta : http://www.dlink.com

Arkisin klo. 10:00 – 19:00

Numerosta : 0600 - 155 57
