MIRAI RAS-13BKVG-E - Condizionatore TOSHIBA - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Climatizzatore reversibile (riscaldamento e raffreddamento)
Marca	TOSHIBA
Modello	MIRAI RAS-13BKVG-E
Modalità di funzionamento	Automatico, Raffreddamento, Riscaldamento, Solo ventilazione, Deumidificazione
Velocità del ventilatore	AUTO, LOW-, LOW+, MED-, MED+, HIGH
Intervallo di temperatura impostata (raffreddamento)	17°C – 32°C
Intervallo di temperatura impostata (riscaldamento)	Max. 30°C
Intervallo di temperatura esterna (funzionamento)	Riscaldamento: -15°C a 24°C; Raffreddamento/deumidificazione: -15°C a 46°C
Funzioni speciali	Hi-POWER (riscaldamento/raffreddamento rapido), ECO (risparmio energetico), Pulizia automatica (dopo modalità Freddo/Dry), Riavvio automatico dopo interruzione di corrente
Telecomando	Senza fili con display LCD, batterie AAA (regolazione luminosità: da d0 a d3)
Regolazione della direzione del flusso d'aria	Verticale: manuale (FIX) o automatico (SWING); Orizzontale: manuale
Timer	Timer di spegnimento (OFF) regolabile da 0,5 a 12 ore
Filtri dell'aria	Lavabili, pulizia consigliata ogni 2 settimane
Funzione di protezione	Protezione di 3 minuti contro riavvii immediati
Sbrinamento automatico	Sì (i ventilatori si fermano durante lo sbrinamento)
Preriscaldamento	5 minuti prima di soffiare aria calda
Potenza di riscaldamento	Tramite pompa di calore (assorbimento di calore esterno)
Dimensioni (unità interna)	Non specificato nel manuale
Consigli di installazione	Evitare l'accumulo di neve e detriti sull'unità esterna

Domande frequenti - MIRAI RAS-13BKVG-E TOSHIBA

Come regolare la luminosità del display del telecomando?

Tenere premuto il tasto FAN per 3 secondi. Il display LCD mostra il livello (da d0 a d3). Premere FAN per salire a 4 livelli: d3 (100%), d2 (50%), d1 (50% senza lampada di funzionamento), d0 (tutti spenti).

Come pulire i filtri dell'aria?

Aprire la griglia di aspirazione dell'aria, rimuovere i filtri, aspirarli o lavarli con acqua pulita, lasciarli asciugare completamente, quindi rimetterli a posto. Pulire ogni 2 settimane.

Cosa fare se il telecomando non funziona?

Utilizzare il pulsante RESET sull'unità interna per un funzionamento temporaneo. La modalità si imposta automaticamente su AUTOMATIC a 24°C. Sostituire le batterie o verificare che siano inserite correttamente.

Come utilizzare la funzione di pulizia automatica?

In modalità Freddo o Deumidificazione, premere il tasto una volta: il ventilatore gira per 30 minuti aggiuntivi poi si ferma. Per fermare immediatamente, premere altre due volte entro 30 secondi.

Come impostare il timer di spegnimento?

Premere OFF, quindi utilizzare i tasti di regolazione (TEMP o TRIE) per selezionare il tempo (da 0,5 a 12 ore). Premere di nuovo OFF per attivare. Per annullare, premere ancora OFF.

Cosa significa la spia TIMER che lampeggia?

La spia TIMER (bianca) indica che il timer è attivo. Consultare il manuale per confermare le impostazioni.

Perché il climatizzatore non si avvia?

Verificare che l'alimentazione sia collegata, che l'interruttore non sia scattato, che il timer non sia impostato e che le batterie del telecomando siano in buono stato. Anche la protezione di 3 minuti potrebbe essere attiva.

Come resettare il telecomando dopo un cambio batteria?

Rimuovere la batteria, premere un tasto (ad es. RESET), inserire una batteria nuova. Il telecomando dovrebbe resettarsi automaticamente.

La modalità Hi-POWER è disponibile in deumidificazione?

No, la modalità Hi-POWER non è disponibile nelle modalità DRY (deumidificazione) e FAN ONLY (solo ventilazione). È destinata al raffreddamento e riscaldamento rapidi.

Come regolare la temperatura in modalità raffreddamento?

Premere il tasto MODE per selezionare la modalità Freddo, quindi utilizzare i tasti TEMP per regolare la temperatura tra 17°C e 32°C. La temperatura scelta viene visualizzata sul telecomando.

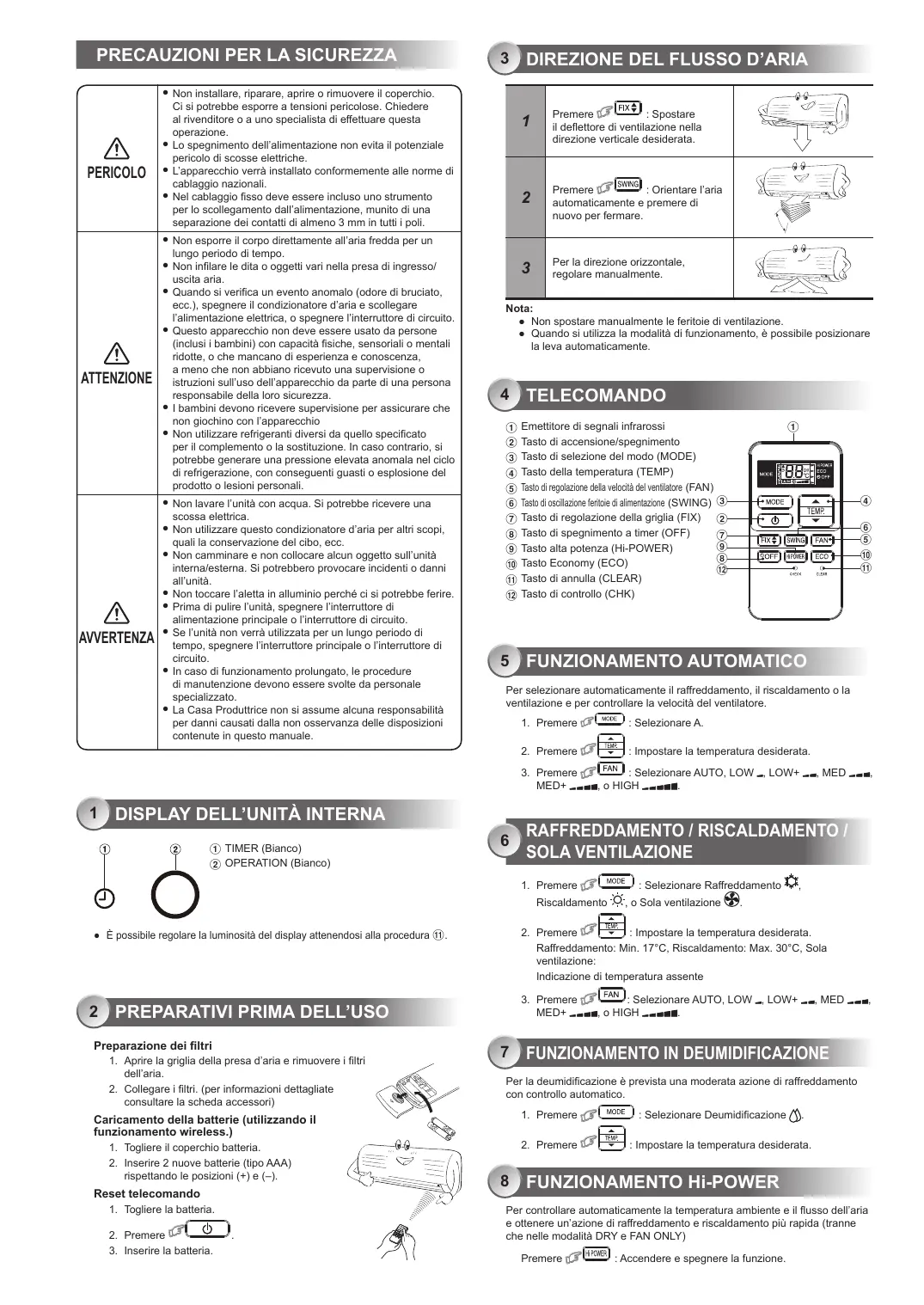

MANUALE UTENTE MIRAI RAS-13BKVG-E TOSHIBA

1. Pulse MODE :Selezione A.
2. Pulse FAN :Selezione AUTO,LOW-,LOW+,MED-, MED+ ,o HIGH

6

PERICOLO	Non installare, riparare, aprire o rimuovere il coperchio. Ci si potrebbe esporre a tensioni pericolose. Chiedere al rivenditore o a uno specialista di effettuire questa operazione. Lo spegnimento dell'alimentazione non evita il potenziale pericolo di scosate elettriche. L'apparecchio verrà installato conformmente alle norme di cablaggio nazionali. Nel cablaggio fisso devesse incluso uno strumento per lo scollegamento dall'alimentazione, munito di una separazione dei contatti di almeno 3 mm in tutti i poli.
ATTENZIONE	Non esporre il corso direttamente all'aria fredda per un lungo periodo di tempo. Non infrilare le ditta o oggetti varia nella presa di ingresso/uscita aria. Quando si verifica un evento anomalo (odore di bruciato, ecc.), spegnere il condizionatore d'aria e scollegare l'alimentazione elettrica, o spegnere l'interruttore di circuito. Questo apparecchio non devese essere usato da persona (inclusi i bambini) con capacità fisiche, sensoriali o mentali ridotte, o che mancano di esperienza e conoscenza, a meno che non abbiano ricevuto una supervisione o istruzioni sull'uso dell'apparecchio da parte di una persona responsable della loro sicurezza. I bambini devono ricevere supervisione per assicurare che non giocchi con l'apparecchio Non utilizzare refrigeranti diversi da quello specificato per il complemento o la sostituzione. In caso contrario, si potrebbe generate una pressione elevata anomala nel ciclo di refrigerazione, con seguenti guasti o esplosione del prodotto o lesioni personali.
AVVERTENZA	Non lavare l'unità con acqua. Si potrebbe ricevee una scossa elettrica. Non utilizzato que sto condizionatore d'aria per altri scopi, quali la conservazione del cibo, ecc. Non camminare e non collocare alcun oggettto sull'unità interna/esterna. Si potrebbero provocare incidenti o danni all'unità. Non toccare l'aletra in alluminio perché ci si potrebbe ferire. Prima di pulire l'unità, spegnere l'interruttore di alimentazione principale o l'interruttore di circuito. Se l'unità non verrà utilizzata per un lungo periodo di tempo, spegnere l'interruttore principale o l'interruttore di circuito. In caso di funzionamento prolongato, le procedure di manutenzione devono essere svolute da personale specializzato. La Casa Produttrice non si assume alcuna responsabilità per danni causati alla non osservanza delle dispositionsicontinue in quello manuale.

• É possible regolare la luminosità del display attenendosi alla procedura (11).

2 PREPARATIVI PRIMA DELL'USO

Preparazione dei filtri

1. Apreir la griglia della presa d'aria e rimuovere i filtri dell'aria.
2. Collegare i filtr. (per informazioni dettagiate consultare la scheda accessori)

Caricamento della batterie (utilizzando il funzionamento wireless.)

1. Togliere il coperchio batteria.
2. Inserire 2 nuove batterie (como AAA) rispettando le posizioni (+) e (-).

Reset telecomando

1. Togliere la batteria.

1. Inserire la batteria.

3 DIREZIONE DEL FLUSSO D'ARIA

1	Premere FFX: Spostare il deflettore di ventilazione nella direzione verticale desiderata.
2	Premere SWING: Orientare l'aria automaticamente e premere di nuovo per fermare.
3	Per la direzione orizzontale, regolare manualmente.

Nota:

• Non spostare manualmente le feritoie di ventilazione.
• quando si utilizes la modalità di funzioniamento, è possible posizionale la leva automaticamente.

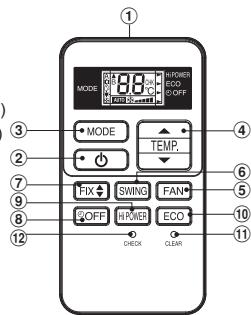

4 TELECOMANDO

① Emettitore di segnali infrarossi
(2) Tasto di accensione/spegnimento
③ Tasto di selezione del modo (MODE)
(4) Tasto della temperatura (TEMP)
(5) Tasto di regolazione della velocità del ventilatore (FAN)
(6) Tasto di oscillazione ferrotie di alimentazione (SWING)
Tastodi regolazione della griglia (FIX)
(8) Tasto di spegnimento a timer (OFF)
(9) Tasto alta potenza (Hi-POWER)
10 Tasto Economy (ECO)
11 Tasto di annulla (CLEAR)
12 Tasto di controllo (CHK)

Per selezione automaticamente il raffreddamento, il riscaldamento o la ventilazione e per controllare la velocità del ventilatore.

1. Premiere MODE : SeLECTIONA.
2. Premere : Impostare la temperatura desiderata.
3. Premere FAN : SeLECTIONARE AUTO, LOW-, LOW+, MED-, MED+ , o HIGH

6 RAFFREDDAMENTO / RISCALDAMENTO / SOLA VENTILAZIONE

1. Premere MODE : Selezionare Raffreddamento Riscaldamento , o Sola ventilazione
2. Premere TEMR : Impostare la temperatura desiderata. Raffreddamento: Min. 17^ , Riscaldamento: Max. 30^ , Sola ventilazione: Indicazione di temperatura assente
3. Premere FAN : SeLECTIONARE AUTO, LOW-, LOW+, MED+, MED+ , o HIGH

7 FUNZIONAMENTO IN DEUMIDIFICAZIONE

Per la deumidificazione è prevista una moderata azione di raffreddamento con controllo automatico.

1. Premere MODE : SeLECTIONARE Deumidificazione
2. Premere : Impostare la temperatura desiderata.

Per controllare automaticamente la temperatura ambiente e il flusso dell'aria e ottener un'aze di raffreddamento e riscaldamento più rapida (tranne che nelle modalità DRY e FAN ONLY)

Premiere 電 _ 電 ^ 電 :Accendere specnere la funzione.

Per controllare automaticamente la temperatur a ambiente, in modo da risparmiare energia (tranne che nelle modalità DRY e FAN ONLY)

: Accendere e spegnere la funzione.

Note: Raffreddamento; la temperatura impostata aumentoe automaticamente de 1 grado all'ora per 2h (aumento massimo de 2 gradi). Per il riscaldamento le temperatura impostate diminuiranno.

Impostare il timer quando il condizionatore è in funzione.

Impostazione del timer OFF
1	Premere ©OFF per inserire l'impostazione timer OFF
2	Premere TEUR per selezionare il timer OFF desiderato. (0,5-12 h)
3	Premere ©OFF per inserire l'impostazione timer OFF.
4	Premere nuovamente ©OFF per annullare l'impostazione timer OFF.

11 REGOLAIZIONE DELLA LUMINOSITA DELLA SPIA DEL DISPLAY

Per ridurre o disattivare la luminosità della spia del display.

1. Tenere premuto FAN per 3 secondi finché non viene visualizzato il livello di luminosità (d0, d l, d2 o d3) sul display LCD del telecommando, quindi rilasciare il tasto.
2. Premere Salire o per regolare la luminosità in 4 livelli.

Display LCD del telecomando	Display operativo	Luminosity
d3	La lampada si illumina a piena luminosità.	100%
d2	La spia si illumina al 50% della luminosity.	50%
d1	La spia si illumina al 50% della luminosity e la spia di funzionamento si spegni.	50%
d0	Tutte le spie si spengono.	Tutte spente

• Negli esempi di d'le d', la spia si illumina per 5 secondi prima di spegnersi.

Qualora il telecomando fosse temporaneamente indisponible o scarico

Premendo il tasto RESET, l'unità pou accendersi o spegnersi perché usare il telecomando.
- La modalità di funzionamento è impostata su AUTOMATICA, la temperatura reimpostata è di 24^ e il funzionamento della ventola è impostato sulla velocità automatica.

13 FUNZIONE DI RIACCENSIONE AUTOMATICA

Per riavviare automaticamente il condimentiatore dopo un'interrupzione dell'energia elettrica (l'alimentazione dell'unita delve essere aggioca.)

Impostazione

1. Première et tenere premuto per 3 secondi il tasto RESET dell'unità interna, per impostare il funzionamento. (si ud ranno 3 bip e la spia OPERATION lampeggerà per 5 volte/secondo per 5 secondi)
2. Premere e tenere premuto per 3 secondi il tasto RESET dell'unità interna, per annullare il funzionamento. (si ud ranno 3 bip ma la spia OPERATION non lampeggerà)
3. Sua quando i tiler è impostato su ON (Acceso) si quando è su OFF (Spento), la FUNZIONE DI RIACCENSIONE AUTOMATICA non si alla.

14 FUNZIONE DI PULIZIA AUTOMATICA (SOLO RAFFREDDAMENTO E FUNZIONAMENTO DEUMIDIFICAZIONE)

Per evitare i cattivi odori causati dall'umidità nell'unità interna

1. Se il tasto è viene premuto una volta nella modalità "Raffreddamento" o "Deumificazione", il ventilatore restsa in funzione per altri 30 minuti, quando si spegne automaticamente. In quello dato si èra una riduzione dell'umidità nell'unità interna.
2. Per arrestare l'unità immediatamente, premere ➀ più di due volte entro 30 secondi.

Prima di tutto, spegnere l'interruttore di circuito.

Unità interna e telecomando

• Pulite l'unité interma e il telecomando con uno strofinaccio bagnato, quando necessario.
• Non usare benzina, diluenti, detersivi o strofinacci sottoposti a un trattamento chimico.

Filtri dell'aria

Puliri ogni 2 settimane.

1. Aprire la griglia di ingresso dell'aria.
2. Rimuovere i filtri, se presenti sul filtrto dell'aria.
3. Aspirarli o lavarli, quindi asciugarli
4. Reinstallare i filtri e chiudere la griglia interna dell'aria.

16)FUNZIONAMENTO E PRESTAZIONI

1. Funzione di protezione per tre minuti: Ritalda l'avviamento dell'unità venga per 3 minuti a seguito di una riattivazione improvisa.
2. Funzione di preriscaldamento: Riscaldare l'unità per 5 minuti prima che abbia inizio la funzione di riscaldamento.
3. Controllo dell'aria calda: Quando la temperatura ambiente raggiunge il valore impostato, la velocità del ventilatore viene automaticamente ridotta e l'unità esterna si arresta.
4. Sbrinamento automatico: I ventilatori si spengono durante l'opération di sbrinamento.
5. Capacità di riscaldamento: Il calore viene assorbito dall'esterno e rilasciato nel locale. Quando la temperature esterna è troppo bassa, usare un'alto appearechio di riscaldamento insieme al condizatore d'aria.
6. Considerazioni relative all'accumulo di neve: Per l'unità esterna, scegliere una posizione in cui esta non risulta soggetta all'accumulo di neve, foglie o detriti associati alle varie stagioni.
7. Durante il funzionamento dell'unità potrebbero udiri dei rumori di urti. Tutto ci è normale, in quanto tali rumori sono causati dall'espanzone/contrazione della plastica.

Nota:Procedura da 2 a 6 per il modello per riscaldamento

Condizioni di esercizio del condizionatore d'aria

Temp. Operazione	Temperatura esterna	Temperatura ambiente
Riscaldamento	-15°C ~ 24°C	Inferiore a 28°C
Raffreddamento	-15°C ~ 46°C	21°C ~ 32°C
Deumidificazione	-15°C ~ 46°C	17°C ~ 32°C

17 SOLUZIONE DEI PROBLEMI (PUNTO DI CONTROLLO)

L'unità non funzione.	Il raffreddamento o il riscaldamento è anormalmente basso.
• L'interruttore di alimentazione principale è spento. • L'interruttore di circuitto è attivato per interrompere l'alimentazione. • Interruzione della corrente elettrica • Il timer ON è impostato.	• I filtri sono ostrui di polvere. • La temperatura è stata impostata in modo errato. • Le finestre o le porte sono aperte. • La presa di entrata o di uscita dell'aria dell'unità esterna è ostruita. • La velocità del ventilatore è troppo Bassa. • La modalità di funzionamento è FAN o DRY.

18 SELECTIONA-BDEL TELECOMANDO

Comando dautilizzare in caso 2 condizionatori siano installati in prossimità l'uno dell'altro, in modo da separarì tramite il telecommando di agli unità interna.

Impostazione di B sul telecomando

1. Premiere tasto RESET dell'unita interna per ACCENDERE il condizionatore.
2. Puntare il telecomando versusl'unita interna.
3. Premere e tenere premuto il tasto CHECK del telecomando con la punta di una matita. Sul display verrà visualizzato "00". (Imagine ①)
4. Premere MODE contemporaneamente al tasto o CHECK. Sul display verrà visualizzato "B", "00" scomparità e il condizionatore VERRA SPENTO. Viene memorizzata l'indicazione "B" del telecomando. (Imagine ②)

Nota: 1. Ripetere il punto precedente per impostare nuvamente il telecomando su A.

1. L'indicazione "A" non viene mai visualizzata sul display.
2. L'impostazione predefinita del telecomando è su "A".

Caricamento della batterie (kai valdoma nuotoliniu budu.)

Jumikte soninj dangtelj.
2. Ddekite 2 naujas baterijas (AAA tipo) pagal (·)ir(·) padetis.
