MANUALE UTENTE RAVSM802KRTE TOSHIBA

Grazie di aver acquistato un condizionatore d'aria TOSHIBA.

Prima di usare il condizionatore d'aria, leggere con attenzione questo manuale del proprietario.

- Si raccomanda di tenere a portata di mano il “Manuale del proprietario” e il “Manuale di installazione” ricevuti dal produttore (o dal rivenditore).

Richiesta al produttore o al rivenditore

Spiegare chiaramente Il contenuto del Manuale del proprietario e consegnarne una copia all'utente.

Questo condizionatore d'aria è di un tipo nuovo che adotta un nuovo refrigerate HFC (R410A) al posto del refrigerante convenzionale R22, per prevenire la distruzione dello strato di ozono dell'atmosfera terrestre.

FUNZIONALITÀ LIMITATA NEL CASO DI INSTALLAZIONI DOPPIE O MULTIPLE ...... 7

USO DEL TELECOMANDO 8

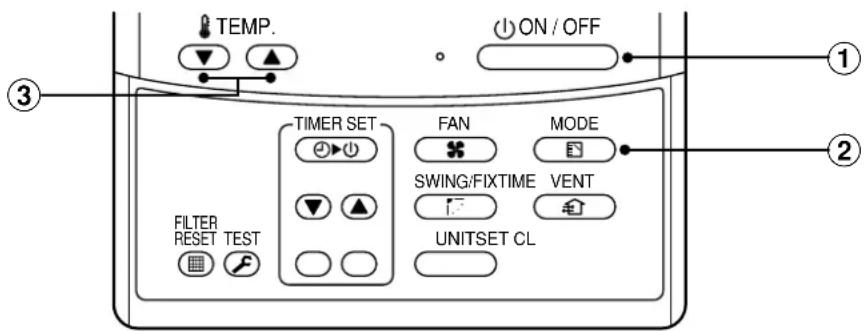

FUNZIONAMENTO AUTOMATICO (COMMUTAZIONE AUTOMATICA) ...... 9

REGOLAZIONE DELLA DIREZIONE DEL FLUSSO D'ARIA 14

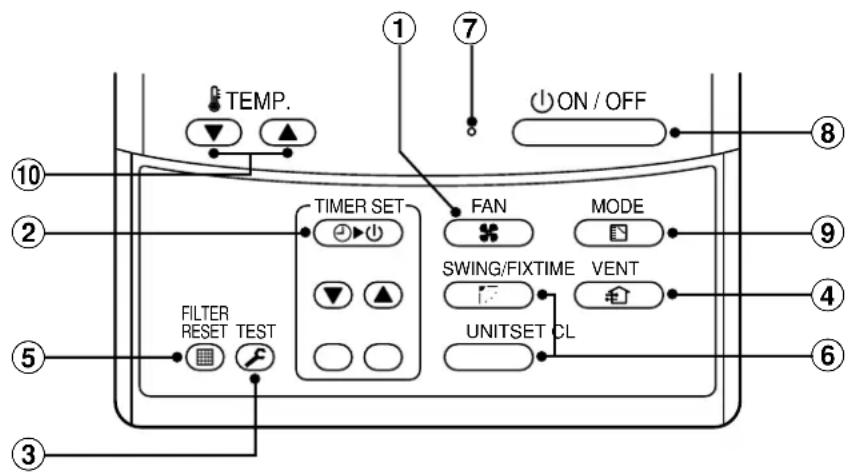

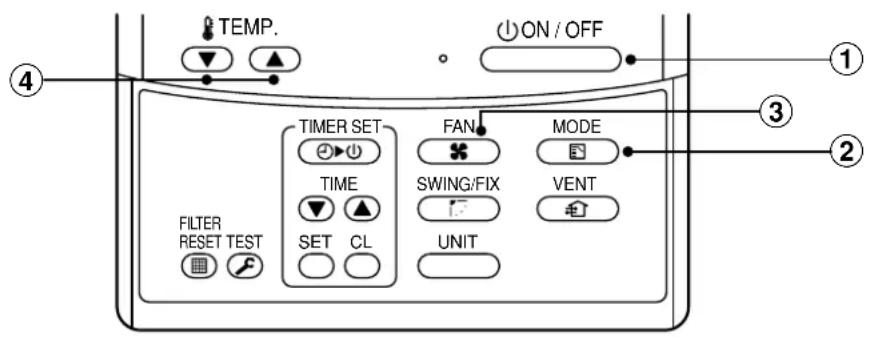

NOMI E FUNZIONI DEL TELECOMANDO CABLATO 15

USO CORRETTO 17

FUNZIONAMENTO AUTOMATICO (COMMUTAZIONE AUTOMATICA) ...... 18

REGOLAZIONE DELLA DIREZIONE DEL FLUSSO D'ARIA 19

FUNZIONE DI RIACCENSIONE AUTOMATICA (AUTO RESTART) ...... 21

MODI DI FUNZIONAMENTO DEL CONDIZIONATORE D'ARIA 22

FUNZIONAMENTO E PRESTAZIONI DEL CONDIZIONATORE D'ARIA ...... 26

PROBLEMI DI FUNZIONAMENTO E RELATIVE CAUSE 27

CONTENIDO

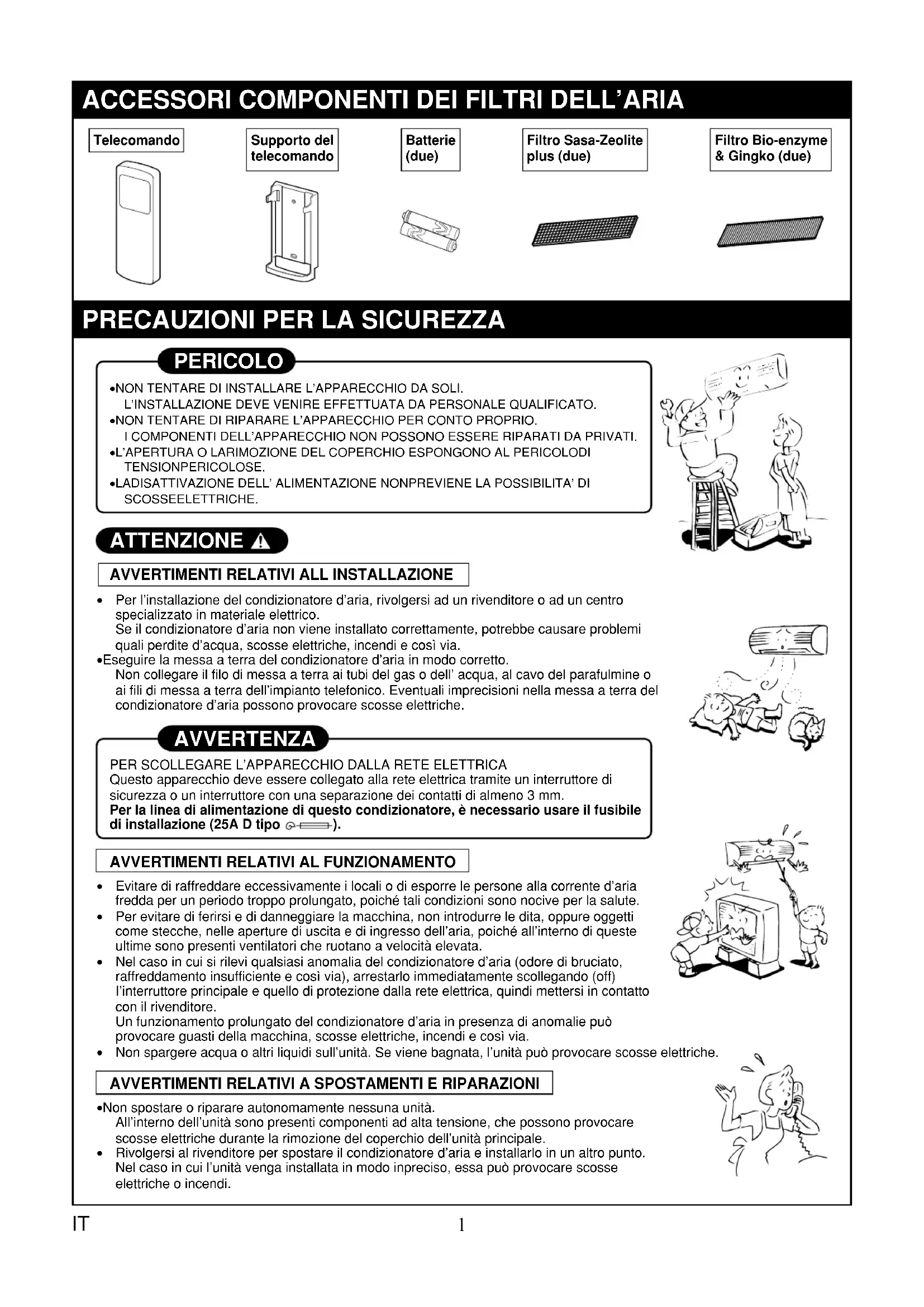

ACCESORIOS/COMPONENTES DEL FILTRO DE AIRE .... 1

PRECAUCIONES SOBRE SEGURIDAD .... 1

Supporto del telecomando

Batterie (due)

Filtro Sasa-Zeolite plus (due)

Filtro Bio-enzyme & Gingko (due)

PRECAUZIONI PER LA SICUREZZA

PERICOLO

•NON TENTARE DI INSTALLARE L'APPARECCHIO DA SOLI. L'INSTALLAZIONE DEVE VENIRE EFFETTUATA DA PERSONALE QUALIFICATO.
•NON TENTARE DI RIPARARE L'APPARECCHIO PER CONTO PROPRIO. I COMPONENTI DELL'APPARECCHIO NON POSSONO ESSERE RIPARATI DA PRIVATI.

•L'APERTURA O LARIMOZIONE DEL COPERCHIO ESPONGONO AL PERICOLODI TENSIONPERICOLOSE.

•LADISATTIVAZIONE DELL' ALIMENTAZIONE NONPREVIENE LA POSSIBILITA' DI SCOSSEELETTRICHE.

ATTENZIONE

AVVERTIMENTI RELATIVI ALL INSTALLAZIONE

• Per l'installazione del condizionatore d'aria, rivolgersi ad un rivenditore o ad un centro specializzato in materiale elettrico. Se il condizionatore d'aria non viene installato correttamente, potrebbe causare problemi quali perdite d'acqua, scosse elettriche, incendi e così via.
• Eseguire la messa a terra del condizionatore d'aria in modo corretto. Non collegare il filo di messa a terra ai tubi del gas o dell' acqua, al cavo del parafulmine o ai fili di messa a terra dell'impianto telefonico. Eventuali imprecisioni nella messa a terra del condizionatore d'aria possono provocare scosse elettriche.

AVVERTENZA

PER SCOLLEGARE L'APPARECCHIO DALLA RETE ELETTRICA

Questo apparecchio deve essere collegato alla rete elettrica tramite un interruttore di sicurezza o un interruttore con una separazione dei contatti di almeno 3 mm. Per la linea di alimentazione di questo condizionatore, è necessario usare il fusibile di installazione (25A D tipo ☐).

• Evitare di raffreddare eccessivamente i locali o di esporre le persone alla corrente d'aria fredda per un periodo troppo prolungato, poiché tali condizioni sono nocive per la salute.
• Per evitare di ferirsi e di danneggiare la macchina, non introdurre le dita, oppure oggetti come stecche, nelle aperture di uscita e di ingresso dell'aria, poiché all'interno di queste ultime sono presenti ventilatori che ruotano a velocità elevata.
• Nel caso in cui si rilevi qualsiasi anomalia del condizionatore d'aria (odore di bruciato, raffreddamento insufficiente e così via), arrestarlo immediatamente scollegando (off) l'interruttore principale e quello di protezione dalla rete elettrica, quindi mettersi in contatto con il rivenditore.
  Un funzionamento prolungato del condizionatore d'aria in presenza di anomalie può provocare guasti della macchina, scosse elettriche, incendi e così via.
• Non spargere acqua o altri liquidi sull'unità. Se viene bagnata, l'unità può provocare scosse elettriche.

AVVERTIMENTI RELATIVI A SPOSTAMENTI E RIPARAZIONI

• Non spostare o riparare autonomamente nessuna unità.
  All'interno dell'unità sono presenti componenti ad alta tensione, che possono provocare scosse elettriche durante la rimozione del coperchio dell'unità principale.
• Rivolgersi al rivenditore per spostare il condizionatore d'aria e installarlo in un altro punto. Nel caso in cui l'unità venga installata in modo inpreciso, essa può provocare scosse elettriche o incendi.

AVVERTENZE RELATIVE ALL'INSTALLAZIONE

• Per garantire un drenaggio perfetto, disporre il tubo di scarico in modo sicuro. Un drenaggio inadeguato può provocare allagamenti dei locali e bagnare gli arredi.
• Accertarsi che il condizionatore d'aria sia collegato ad una sorgente di alimentazione riservata ad esso e con la tensione nominale corretta, poiché in caso contrario l'unità può guastarsi o provocare incendi.
• Non installare l'unità in punti nei quali possono verificarsi fughe di gas infiammabili. Se intorno all'unità si accumulano gas infiammabili, essa può provocare incendi.

• Prima di dare inizio al funzionamento del condizionatore d'aria. Il manuale racchiude istruzioni importanti per l'uso quotidiano.
• Non utilizzare questo condizionatore d'aria per scopi speciali, come ad esempio la conservazione di cibi, strumenti di precisione, opere d'arte, per l'allevamento di animali, la coltivazione di piante in vaso e così via.
• Non installare questo condizionatore d'aria in locali speciali quali navi o veicoli, per non provocare deterioramenti delle loro prestazioni.
• Non esporre piante in vaso e animali al flusso d'aria generato dal condizionatore d'aria, poiché esso può nuocere alla loro salute e alla loro crescita.
• Quando si utilizza il condizionatore d'aria in locali nei quali è presente un apparecchio a combustione, prestare attenzione a garantire un apporto sufficiente di aria fresca all'interno die locali. Una ventilazione insufficiente può provocare carenze di ossigeno.

- Quando si utilizza il condizionatore d'aria in un locale chiuso, assicurare una ventilazione sufficiente di quest'ultimo, per non provocare carenze di ossigeno.

- Non toccare i tasti di funzionamento con le dita bagnate, per non ricevere scosse elettriche.

- Non collocare apparecchi a combustione in punti nei quali essi risultino esposti direttamente al flusso d'aria generato dal condizionatore d'aria, poichè ciò può provocare una combustione imperfetta.

- Quando non si utilizza il condizionatore d'aria per un periodo di tempo prolungato, disattivare (Off) per sicurezza l'interruttore principale o quello di protezione. Scollegando l'unità dall'alimentazione elettrica la si protegge dalle sovracorrenti dovute alla caduta dei fulmini o agli sbalzi della sorgente di alimentazione.

- Non collocare sull'unità alcun recipiente contenente acqua, come ad esempio un vaso, poichè essa può penetrare all'interno dell'unità, provocando scosse elettriche dovute al deterioramento dell'isolamento elettrico.

- Verificare periodicamente i mattoni di cemento o simili che costituiscono la base di appoggio dell'unità esterna. Qualora essa sia danneggiata o deteriorata, l'unità può ribaltarsi e, nel caso peggiore, ferire le persone eventualmente presenti.

- Non lavare l'unità con acqua, poichè ciò può provocare scosse elettriche.

- Per pulire l'unità, non utilizzare alcool, benzina, diluenti, sostanze per la pulizia dei vetri, polveri lucidanti e così via, poichè esse possono rovinare o danneggiare il condizionatore d'aria.

- Durante le operazioni di pulizia dell'unità, accertarsi di avere preventivamente disattivato (Off) l'interruttore principale o quello di protezione, per non ferirsi con il ventilatore elettrico eventualmente in funzione all'interno. Per ulteriori dettagli sui metodi di pulizia, fare riferimento alla voce "Manutenzione" a pagina 24 e 25.

- Non collocare alcun oggetto sull'unità esterna, e non salirvi, poichè in questo caso essa può ribaltarsi e provocare ferite.

- Per mantenere le prestazioni originali del condizionatore d'aria, farlo funzionare all'interno dell'intervallo delle temperature di esercizio specificate nelle istruzioni. In caso contrario, possono verificarsi problemi di funzionamento, guasti o perdite di acqua dall'unità.

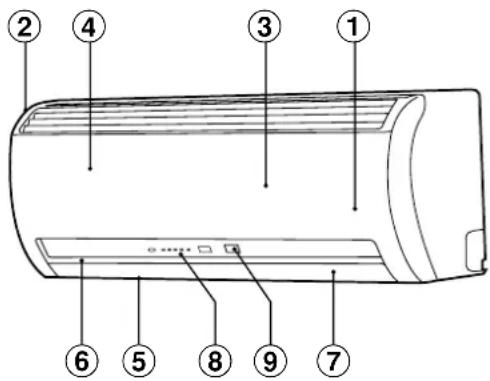

①Sensore della temperatura ambiente
②Pannello anteriore
⑨Griglia della presa d'aria
④Filtro dell'aira
⑤Uscita
⑥Aletta flusso aria orizzontale
⑦Aletta flusso aria verticale
⑧Pannello di visualizzazione
⑨Ricevitori di segnali infrarossi
⑩Telecomando (senza cavo)

⑪Telecomando (cablato, venduto separatamente)

11 88 88

Pannello di visualizzazione

Le condizioni di fuzionamento sono indicate sotto.

1. Spia ⏻ (FUNZIONAMENTO) (verde)
   Questa spia si illumina quando l'apparecchio è in funzione.

2. Spia ⏻ (TEMPORIZZATORE) (verde)

Questa spia si illumina quando il timer è impostato.

① ② ③

NOTE

Se il timer viene impostato per mezzo del telecomando cablato, la spia -hon si illumina.

Nel caso di installazioni doppie o multiple, la spia ⏻ si illumina solo sull'unità principale. (vedere a pagina 7.)

1. Spia (IN PAUSA) (arancio)

Questa spia si illumina quando l'apparecchio è in funzione, subito dopo l'avvio della modalità di riscaldamento o in modalità sbrinamento e termocontrollo.

AVVERTENZA

Quando l'apparecchio viene acceso per la prima volta in seguito all'installazione, la spia 🎨 si illumina per circa 5 minuti durante la fase di impostazione degli indirizzi dei sistemi e delle unità. Quando si accende di nuovo l'apparecchio, la spia 🎨 si illumina per circa 1 minuto.

Mentre la spia sopra descritta è illuminata, tutti i comandi provenienti dal telecomando sono inibiti, tuttavia non si tratta di un'anomalia o di un guasto.

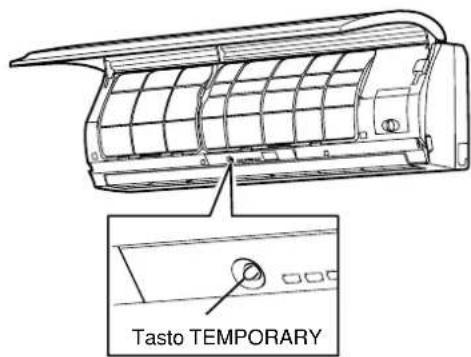

Tasto TEMPORARY

In caso di smarrimento del telecomando o se le batterie del telecomando sono scariche, premere il tasto TEMPORARY.

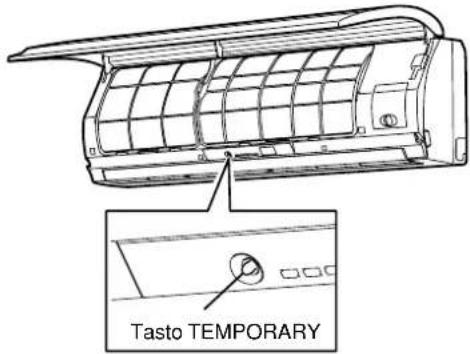

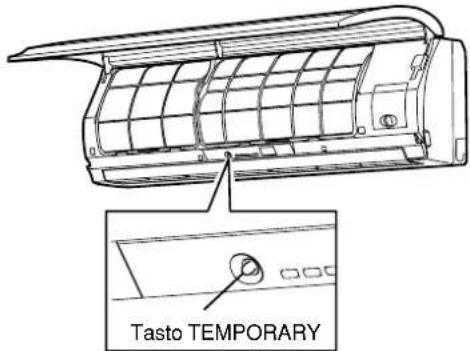

1. Per premere il tasto TEMPORARY, aprire la griglia della presa d'aria. È possibile sollevare la griglia verso l'alto fino all'angolazione di arresto. Dopo avere udito lo scatto di arresto, non sollevare ulteriormente la griglia.

2. Premere il tasto TEMPORARY per avviare il condizionatore d'aria. Premere di nuovo il tasto per arrestare l'apparecchio. (1) vedere a pagina 23.)

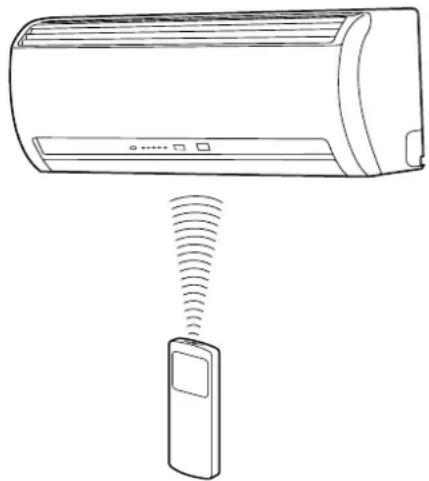

①Emettitore di segnali infrarossi

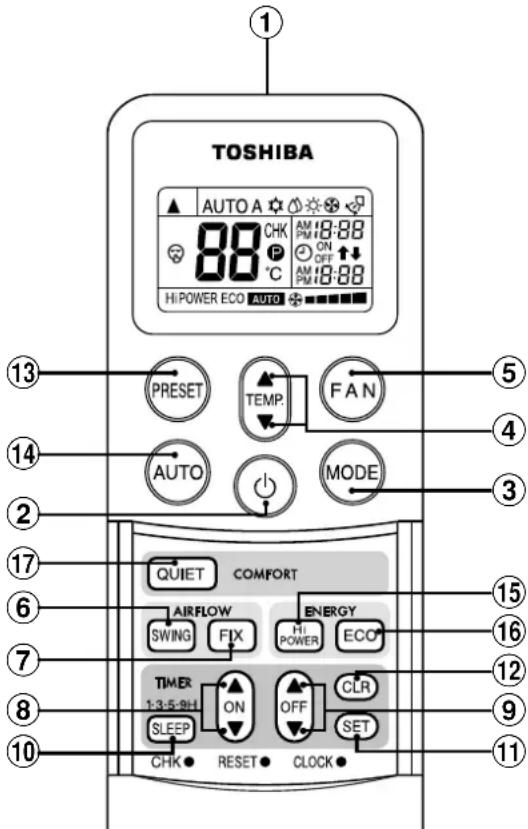

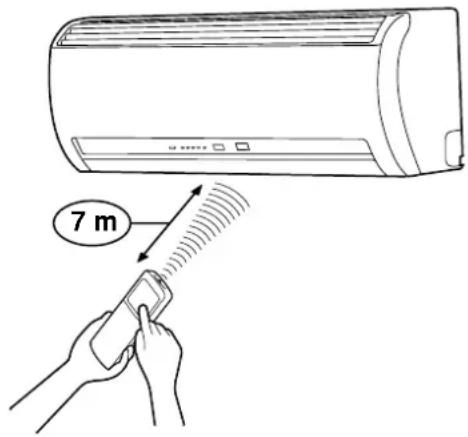

Trasmette un segnale all'unità del condizionatore d'aria.

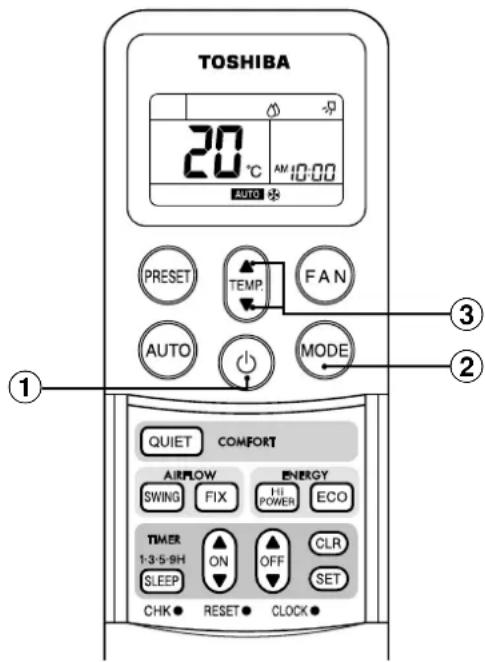

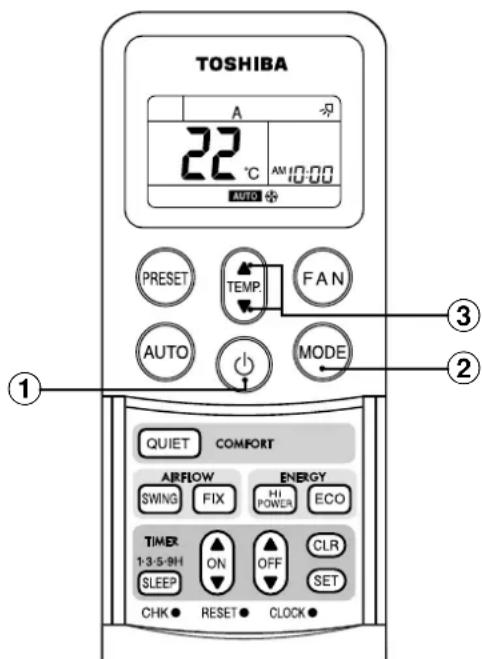

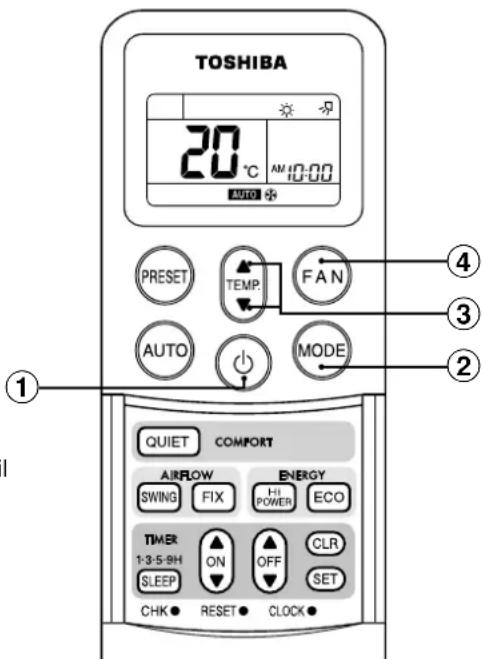

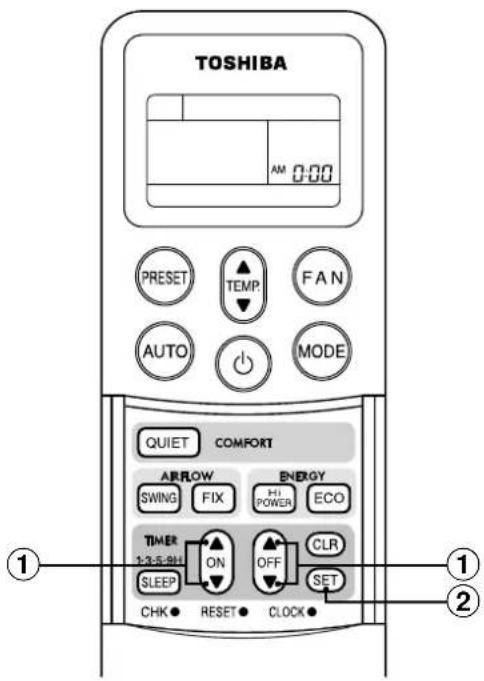

②Tasto di accensione/spegnimento (START/STOP)

Premere il tasto per accendere l'apparecchio.

(Si sente un segnale acustico.)

Premere di nuovo il tasto per spegnere l'apparecchio. (Si sente un segnale acustico.)

Se l'unità interna non riceve alcun segnale acustico, premere due volte il tasto.

③Tasto di selezione del modo (MODE)

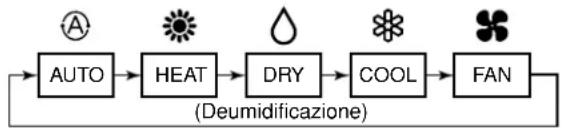

Premere questo tasto per selezionare un modo. Ad ogni pressione del tasto, viene selezionato un modo nel seguente-ordine: A : Controllo commutazione automatica, ⚙️ : fresco, ⚠ secco, ⚡ caldo, : solo ventilatore, A. (Si sente un segnale acustico.)

④Tasto della temperatura (TEMP.)

▲...... La temperatura regolata viena alzata fino a 30°C.

▼...... La temperatura selezionata viene ridotta a 17°C. (Si sente un segnale acustico.)

⑤ Tasto di regolazione della velocità del ventilatore (FAN)

Premere questo tasto per selezionare la velocità del ventilatore. Quando viene selezionato AUTO, la velocità del ventilatore viene regolata automaticamente in base alla temperatura dell'ambiente. È inoltre possibile selezionare manualmente la velocità del ventilatore desiderata scegliendo tra cinque impostazioni diverse.

(Si sente un segnale acustico.)

⑥Tasto per l'orientamento automatico dell'aletta (SWING)

Premere questo tasto per orientare l'aletta. (Viene emesso un segnale acustico di ricezione.) Premere il tasto SWING per interrompere l'orientamento dell'aletta. (Viene emesso un segnale acustico di ricezione.) (→ vedere a pagina 14.)

⑦Tasto di regolazione dell'aletta (FIX)

Premere questo tasto per regolare la direzione del flusso d'aria. (Si sente un segnale acustico.) Quando si tiene premuto questo tasto, il segnale acustico continua a suonare. (→ vedere a pagina 14.)

⑧Tasto di accensione a timer (ON)

Premere questo tasto per impostare il timer su ON. Per fare avanzare l'ora, premere il tasto “⚠”. Per retrocedere l'ora, premere il tasto “▼”.

⑨Tasto di spegnimento a timer (OFF)

Premere questo tasto per impostare il timer su OFF. Per fare avanzare l'ora, premere il tasto "☑". Per retrocedere l'ora, premere il tasto "☑".

⑩ Tasto timer spegnimento automatico (SLEEP)

Questa funzione non è disponibile nel caso di installazioni doppie o multiple. (vedere a pagina 7.) Premere questo tasto per attivare la funzione di spegnimento automatico (timer Off). È possibile selezionare l'orario di disattivazione del timer tra quattro impostazioni (1, 3, 5 o 9 ore). (vedere a pagina 22.)

⑪ Tasto di conservazione (SET)

Premere questo tasto per impostare il timer. (Si sente un segnale acustico.)

⑫ Tasto di cancellazione (CLR)

Premere questo tasto per annullare le funzioni ON e OFF del timer. (Si sente un segnale acustico.)

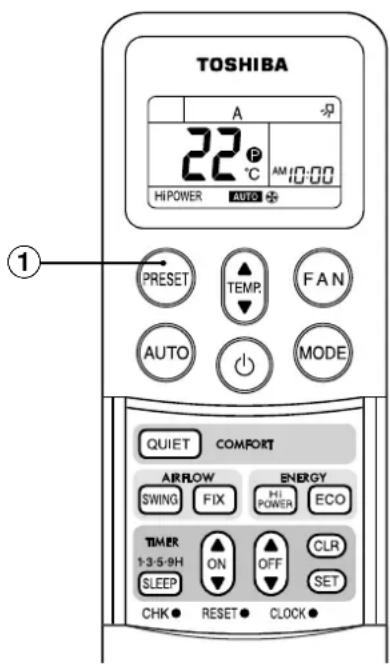

⑬ Tasto di memorizzazione e preselezione (PRESET)

Premere questo tasto per utilizzare il condizionatore d'aria in base alle impostazioni memorizzate dall'unità. Premere di nuovo il tasto per più di 3 secondi per memorizzare l'impostazione indicata sul telecomando. Viene indicato il contrassegno P. (vedere a pagina 13.)

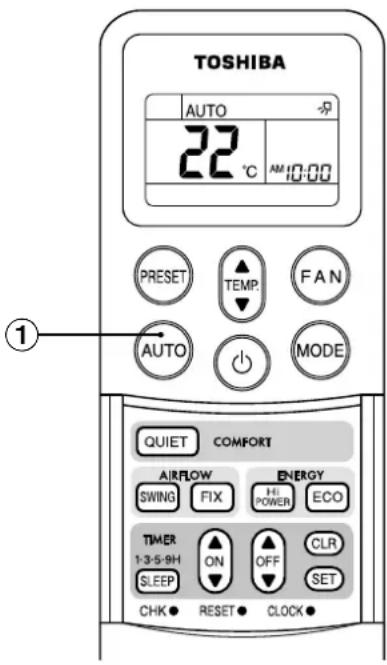

⑭ Tasto di funzionamento automatico (AUTO)

Premere questo tasto per far funzionare in modo automatico il condizionatore d'aria. (Si sente un segnale acustico.)

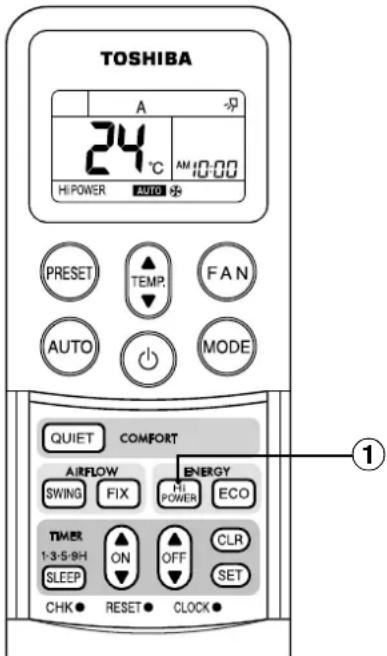

⑮ Tasto alta potenza (Hi POWER)

Questa funzione non è disponibile nel caso di installazioni doppie o multiple. (vedere a pagina 7.) Premere questo tasto per avviare il funzionamento ad alta potenza. (vedere a pagina 22.)

⑯Tasto ECO (ECO)

Questa funzione non è disponibile nel caso di installazioni doppie o multiple. (vedere a pagina 7.) Premere questo tasto per attivare il funzionamento in modalità ECO (risparmio energetico). (vedere a pagina 22.)

⑰Tasto funzionamento silenzioso (QUIET)

Questa funzione non è disponibile nel caso di installazioni doppie o multiple. (vedere a pagina 7.) Premere questo tasto per attivare il funzionamento silenzioso. (vedere a pagina 22.)

TOSHIBA AUTO A 88 P °C AM 18:88 ON OFF ↑↓ AM 18:88 HI POWER ECO AUTO PRESET TEMP. FAN AUTO MODE QUIET COMFORT AIRFLOW SWING FIX ENERGY HI POWER ECO TIMER 1:3:5-9H ON OFF CLR SLEEP SET CHK RESET CLOCK

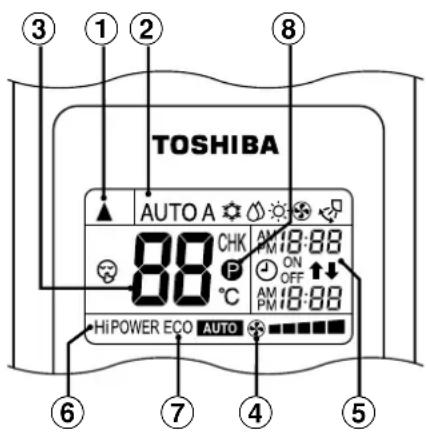

NOMI E FUNZIONI DEGLI INDICATORI SUL TELECOMANDO SENZA CAVO

Visualizzazione

Tutte le indicazioni, ad eccezione di quella dell'orologio, vengono indicate premendo il tasto START/STOP.

①Contrassegno di trasmissione

Questo contrassegno (▲) indica che il telecomando sta trasmettendo segnali all'unità interna.

②Visualizzazione della funzione (MODE)

Indica il modo operativo corrente.

(AUTO : controllo automaticol, A : Controllo commutazione automatica,

: fresco, secco, caldo, : sello ventilatore)

③Visualizzazione della funzione temperatura

Indica l'impostazione della temperatura (da 17°C a 30°C).

Quando il modo operativo viene impostato su ⚙ : solo ventilatore,

non viene indicata alcuna impostazione della temperatura.

④Visualizzazione della velocità del ventilatore (FAN)

Indica la velocità del ventilatore selezionata. Viene indicato AUTO o

uno dei cinque livelli di velocità disponibili (LOW —, LOW⁺ —)

Indica AUTO quando il modo operativo è impostato su AUTO o su ⚙ : secco.

⑤Visualizzazione del TIMER e dell'orologio

Vengono indicate le impostazioni dell'ora per il funzionamento con il timer oppure l'ora corrente.

L'ora corrente è sempre visualizzata ad eccezione del funzionamento nel modo TIMER.

⑥Visualizzazione della funzione Hi POWER

Indica l'avvio del funzionamento Hi POWER.

Premere il tasto Hi POWER per avviare e premerlo di nuovo per

arrestare il funzionamento Hi POWER.

⑦Visualizzazione ECO

Indica l'attivazione del funzionamento in modalità ECO (risparmio energetico).

Per attivare la modalità premere il tasto ECO (risparmio energetico). Per

disattivare, premere nuovamente lo stesso tasto.

⑧Visualizzazione ( P ) (PRESET)

Premere un tasto diverso per eliminare il contrassegno.

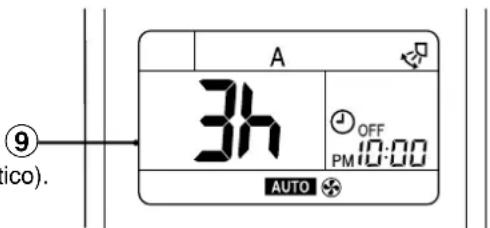

⑨Visualizzazione timer spegnimento automatico (SLEEP TIMER)

Indica il funzionamento in modalità TIMER SLEEP.

Ad ogni pressione del tasto SLEEP, la visualizzazione cambia secondo la sequenza 1, 3, 5 o 9h.

TOSHIBA AUTO A 88 CHK AM 18:88 P ON OFF ↑ °C PM 18:88 HiPOWER ECO AUTO ③ ① ② ⑧ ⑥ ⑦ ④ ⑤

•Nell'illustrazione appaiono tutte le indicazioni descritte.
Durante il funzionamento, sul telecomando appaiono solo le indicazioni rilevanti del caso.

A 3h OFF PM 10:00 AUTO 9 ico).

OPERAZIONI PRELIMINARI E CONTROLLO PRIMA DELL'USO

Inserimento delle batterie nel telecomando.

①Rimuovere il coperchio dello scomparto batterie e inserire le batterie.

②Premere il tasto RESET.

Il display dell'orologio lampeggia.

Regolare l'orologio.

Riposizionare il coperchio.

•Far scorrere il coperchio premendo sui lati.

•Sostituzione delle batterie

Prestare attenzione a non invertire il polo (+) e quello (−).

Batterie

• Quando necessario, sostituire le batterie con due batterie nuove (tipo AAA).
• In condizioni d'uso normali, la durata delle batterie è di circa un anno.
• Sostituire le batterie se non viene emesso alcun segnale di ricezione dall'unità interna oppure quando il condizionatore d'aria non funziona utilizzando il telecomando.
• Per evitare problemi di funzionamento causati da perdite di elettrolita, rimuovere le batterie se non si intende utilizzare il telecomando per più di un mese.

QUIET CONJORT ARROW ENERGY OWG FIX ECO TIME ON OFF CLR TREES EEO BEEP SET CHK RESET CLOCK

Impostazione dell'orologio

Prima di utilizzare il condizionatore d'aria, impostare l'orologio del telecomando secondo la procedura descritta in questa sezione. Il pannello dell'orologio sul telecomando indicherà l'ora indipendentemente dal funzionamento del condizionatore.

Impostazione iniziale

Quando vengono inserite le pile nel telecomando, il pannello dell'orologio indica AM 0:00 e lampeggia.

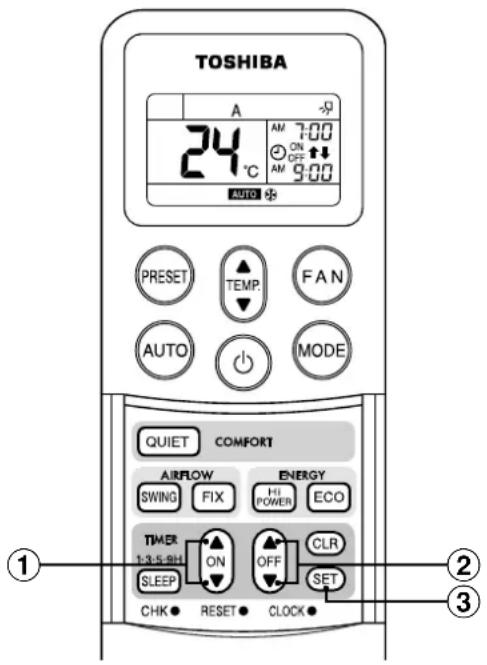

①Tasto ON/OFF TIMER

Premere il tasto 🚫 o 🚫 per impostare l'ora corrente. Ad ogni pressione del tasto TIMER l'ora cambia in intervalli di un minuto. Tenendo premuto continuamente il tasto TIMER l'ora cambia in intervalli di dieci minuti.

②Tasto SET SET

Premere il tasto SET SET L'ora corrente viene indicata e l'orologio inizia a ticchettare.

TOSHIBA AM 0:00 PRESET TEMP FAN AUTO MODE QUIET COMFORT ARROW ENERGY SWING FIX HI POWER ECO TIMER ON OFF CLR SLEEP SET CHK RESET CLOCK ① ②

Regolazione dell'orologio

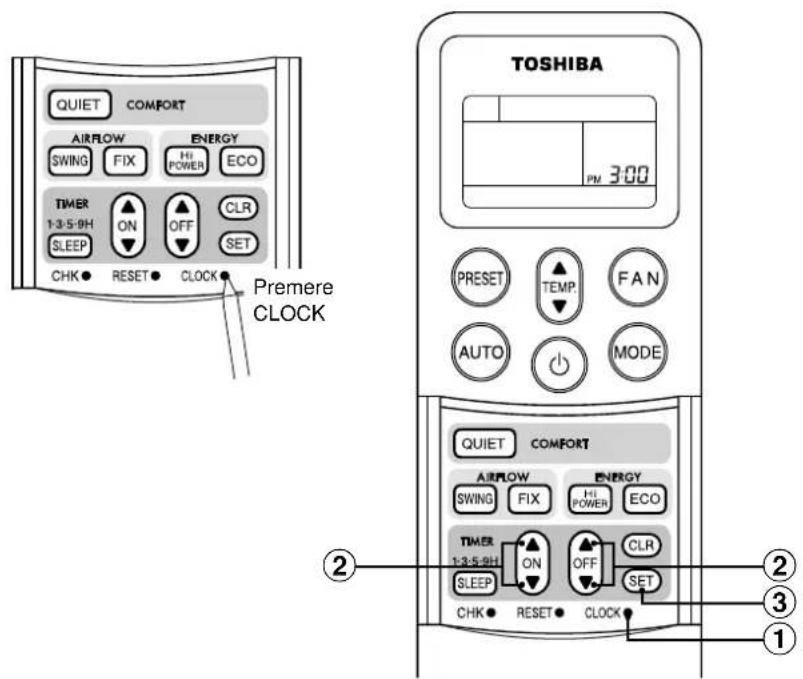

①Tasto CLOCK

Premere il tasto CLOCK. Il display CLOCK lampeggia.

②Tasto ON/OFF TIMER

Premere il tasto 📄 per impostare l'ora corrente. Ad ogni pressione del tasto TIMER l'ora cambia in intervalli di un minuto. Tenendo premuto il tasto TIMER l'ora cambia in intervalli di 10 minuti.

③Tasto SET SET

Premere il tasto SET SET L'ora corrente viene indicata e l'orologio inizia a ticchettare.

QUIET COMFORT AIRFLOW ENERGY SWING FIX HI POWER ECO TIMER ON CLR 1-3-5-9H SLEEP SET CHK RESET CLOCK Premere CLOCK TOSHIBA PM 3:00 PRESET TEMP. FAN AUTO MODE QUIET COMFORT AIRFLOW ENERGY SWING FIX HI POWER ECO TIMER ON CLR SLEEP SET CHK RESET CLOCK ② ③ ①

Preparazione dei filtri

①Aprire la griglia della presa d'aria e rimuovere i filtri dell'aria.

②Inserire i filtri Sasa-Zeolite plus e Bio-emzyme & Gingko (due ciascuno), se forniti.

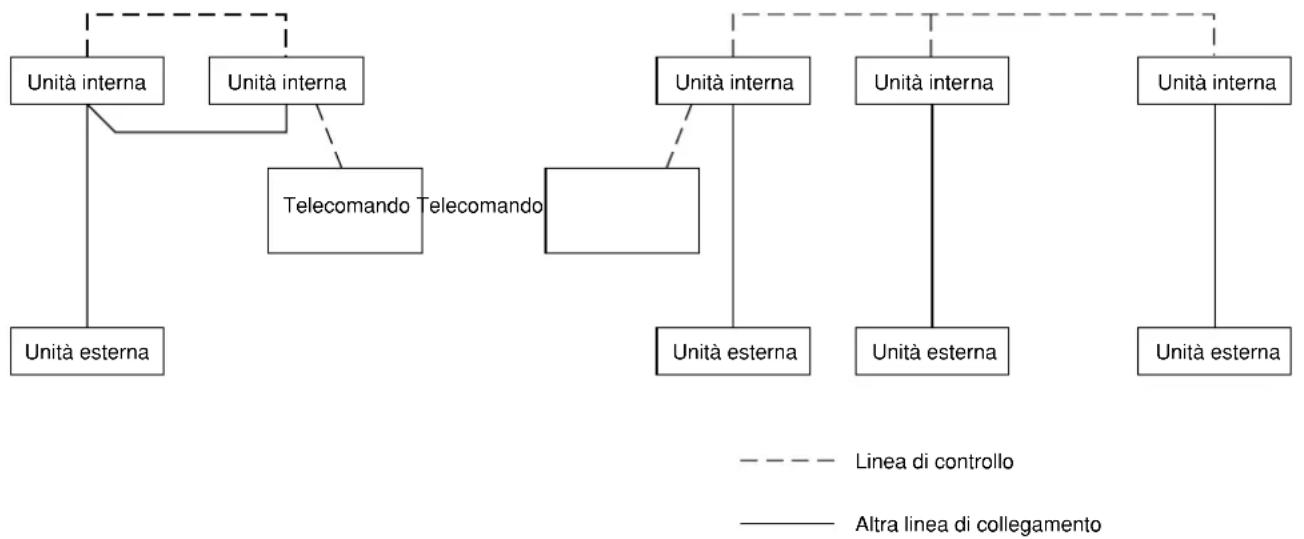

FUNZIONALITÀ LIMITATA NEL CASO DI INSTALLAZIONI DOPPIE O MULTIPLE

NOTE

Installazione doppia: installazione comprendente 2 unità interne e 1 unità esterna.

Installazione multipla: soluzione con più sistemi attivati contemporaneamente (per esempio, installazione singola più installazione doppia).

Unità principale: l'unità di riferimento durante il funzionamento in coppia e in gruppo. Riceve i comandi dal telecomando e trasmette i comandi alle unità secondarie.

(L'unità interna che riceve il segnale START/STOP proveniente dal telecomando senza fili è l'unità principale.)

Unità secondaria: le unità interne diverse dall'unità principale si chiamano unità secondarie.

Esempio di installazione doppia Esempio di installazione multipla

AVVERTENZA

Se si utilizza una unità interna in installazioni doppie e multiple:

1. Le modalità Hi POWER, ECO e QUIET non sono disponibili.

Quando il comando di attivazione delle modalità Hi POWER, ECO o QUIET viene trasmesso dal telecomando senza cavo, sull'unità interna si sente il suono di ricezione e la visualizzazione sul telecomando cambia. (vedere a pagina 22.) Ciononostante, l'unità interna non può funzionare in modalità Hi POWER, ECO o QUIET. Ripristinare la visualizzazione del display del telecomando premendo il tasto Hi POWER, ECO o QUIET.

2. Le unità diverse dall'unità principale non possono essere comandate tramite telecomando o con il tasto TEMPORARY.

Quando si aziona il condizionatore d'aria con il telecomando senza cavo, i comandi devono essere inviati all'unità principale.

La designazione dell'unità principale e delle unità secondarie avviene tramite impostazione degli indirizzi in fase di installazione. Le unità secondarie non ricevono alcun tipo di segnale dal telecomando.

Il condizionatore d'aria non funziona nemmeno premendo il tasto TEMPORARY dell'unità secondaria.

(Alcune unità secondarie possono ricevere i comandi SWING e FIX, ma queste operazioni vengono eseguite solo sull'unità che ha ricevuto il segnale).

(Quando viene utilizzato il telecomando senza fili, solo l'unità principale riceve il segnale SWING. Se il segnale SWING viene trasmesso all'unità secondaria, viene emesso il segnale acustico di rifiuto di ricezione del segnale (3 segnali acustici) e l'unità secondaria non riceve il segnale.

Per l'operazione FIX, sia l'unità principale che quella secondaria eseguono l'operazione automaticamente.

Quando viene utilizzato il telecomando cablato, la rilevazione del flusso può essere modificata su ciascuna unità selezionando l'unità interna.)

3. La spia ⏻ si illumina solo sull'unità principale.

Quando si imposta il timer con il telecomando cablato, non si accende nemmeno la spia ⏻ dell'unità principale.

USO DEL TELECOMANDO

AVVERTENZA

• Il condizionatore d'aria non funziona se il segnale proveniente dal telecomando e diretto all'unità interna viene bloccato da tende, porte o altri oggetti.
• Evitare che nel telecomando penetri qualsiasi liquido.
  No exponga el control remoto a la luz solar directa ni al calor.
• Se il ricevitore dei segnali infrarossi presente sull'unità interna viene esposto ai raggi diretti del sole, è possibile che il condizionatore d'aria non funzioni nel modo corretto. Utilizzare delle tende per evitare che la luce solare diretta colpisca il ricevitore.
• Se nel locale dove si utilizza il condizionatore d'aria è presente un'illuminazione a luce fluorescente con starter elettronici, è possibile che la ricezione dei segnali non avvenga in modo corretto. Nel caso in cui si pianifichi l'uso di luci fluorescenti di questo genere, mettersi in contatto con il rivenditore di zona.
• Se altri apparecchi elettrici rispondono al telecomando, spostare tali apparecchi o consultare il proprio rivenditore.

Collocazione del telecomando

- Collocare il telecomando in un punto dal quale i segnali emessi da esso possano raggiungere il ricevitore dell'unità interna (la distanza massima consentita è pari a 7 m).

- Quando si seleziona il funzionamento a timer, il telecomando trasmette automaticamente un segnale all'unità interna all'orario stabilito. Se si tiene il telecomando in un luogo che impedisce la corretta trasmissione del segnale, in alcuni casi si può verificare un ritardo fino a 15 minuti.

Supporto del telecomando

Installazione del supporto del telecomando

- Prima di installare effettivamente il portatelecomando su una parete o su una colonna, controllare che dalla posizione prescelta i segnali del telecomando vengano ricevuti dall'unità interna.

Inserimento e rimozione del telecomando

- Per agganciare il telecomando al portatelecomando, tenerlo parallelamente al portatelecomando e spingervelo completamente dentro. Per rimuovere il telecomando dal portatelecomando, far scorrere il telecomando contemporaneamente verso l'alto e verso l'esterno del portatelecomando.

7 m

Quando si imposta sul modo AUTO il condizionatore d'aria, esso seleziona automaticamente il modo di raffreddamento, quello di riscaldamento o quello a ventilatore in base alla temperatura presente all'interno del locale. Inoltre, la velocità della ventola e dell'aletta viene controllata automaticamente.

Avviamento

①Tasto AUTO (AUTO)

Premere il tasto AUTO.

• La spia (verde) sul pannello di visualizzazione dell'unità principale si illumina. Il modo di funzionamento viene scelto a seconda della temperatura dell'ambiente e il funzionamento inizia dopo circa 3 minuti.
• Se il modo AUTO non è confortevole, è possibile selezionare manualmente le condizioni desiderate. È possibile modificare la temperatura, la velocità della ventola e la posizione dell'aletta. Quando si modifica la velocità della ventola o la posizione dell'aletta, MODE passa da AUTO ad A. Allo stesso tempo, vengono indicate la velocità della ventola e il posizionamento dell'aletta.

Arresto

Tasto START/STOP

Premere questo tasto per interrompere il condizionatore d'aria.

TOSHIBA AUTO 22 °C AM 10:00 PRESET TEMP. FAN AUTO MODE QUIET COMFORT AIRFLOW ENERGY SWING FIX POWER ECO TIMER ON OFF CLR 1-3-5-9H SLEEP SET CHK RESET CLOCK

FUNZIONAMENTO AUTOMATICO (COMMUTAZIONE AUTOMATICA)

Quando si imposta il condizionatore d'aria sul modo A o si passa dal funzionamento AUTO a causa della modifica di alcune impostazioni, esso seleziona automaticamente il modo di raffreddamento, di riscaldamento o di sola ventilazione in base alla temperatura presente all'interno del locale.

Avviamento

①Tasto START/STOP

Premere questo tasto per accendere il condizionatore d'aria.

②Tasto MODE

Selezionare A.

③Tasto della temperatura (TEMP.)

Rregolare la temperatura desiderata.

• La spia ⏻ (verde) sul pannello di visualizzazione dell'unità principale si illumina. Il modo di funzionamento viene scelto a seconda della temperatura dell'ambiente e il funzionamento inizia dopo circa 3 minuti.
• Quando si seleziona il modo A, non è necessario regolare la velocità del ventilatore. La visualizzazione della velocità del ventilatore (FAN) indicherà AUTO e la velocità del ventilatore sarà controllata automaticamente.
• Se il modo A non è confortevole, è possibile selezionare manualmente le condizioni desiderate.

Arresto

Tasto START/STOP

Premere di nuovo questo tasto per spegnere il condizionatore d'aria.

TOSHIBA 22 °C AM 10:00 AUTO PRESET TEMP. FAN AUTO MODE QUIET COMFORT AIRFLOW ENERGY SWING FIX HI POWER ECO TIMER 1-3-5-9H ON OFF CLR SLEEP SET CHK RESET CLOCK

Premere questo tasto per accendere il condizionatore d'aria.

②Tasto MODE

Selezionare ⚙ fresco, ⚠ caldo, : selo ventilatore.

③Tasto della temperatura (TEMP.)

Selezionare la temperatura desiderata.

Se il condizionatore d'aria viene impostato sul modo di funzionamento FAN ONLY, la temperatura non viene visualizzata.

④Tasto FAN

Selezionare una delle funzioni seguenti: "AUTO" LOW — LOW + — MED — —, MED+ — —

• La spia (verde) sul pannello del display dell'unità interna si illumina e il funzionamento del condizionatore viene avviato dopo circa tre minuti. (Se viene selezionato il modo FAN ONLY, il funzionamento dell'apparecchio viene avviato immediatamente.)
• Il modo ⚙ : solo ventilatore non controlla la temperatura. Eseguire, quindi, solo i punti ①, ② e ④ per selezionare questo modo.

Arresto

Tasto START/STOP

Premere di nuovo questo tasto per spegnere il condizionatore d'aria.

TOSHIBA 20°C AM/10-00 AUTO PRESET TEMP FAN AUTO MODE QUIET COMFORT AIRFLOW ENERGY SWING FIX HI POWER ECO TIMER CLR 1:3:5:9H ON OFF SLEEP SET CHK RESET CLOCK

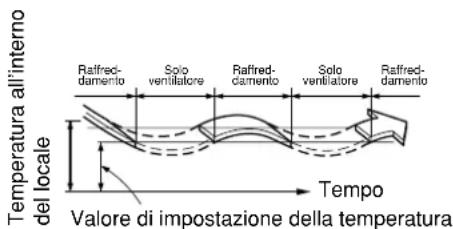

USO PER LA DEUMIDIFICAZIONE

Avviamento

①Tasto START/STOP

Premere questo tasto per accendere il condizionatore d'aria.

②Tasto MODE

Selezionare DRY

③Tasto della temperatura (TEMP.)

Rregolare la temperatura desiderata.

• Il display della velocità del ventilatore indica AUTO.
• La spia ⏻ (verde) sul pannello di visualizzazione dell'unità interna si illumina, e il funzionamento inizia dopo circa 3 minuti.

Arresto

Tasto START/STOP

Premere di nuovo questo tasto per spegnere il condizionatore d'aria.

TOSHIBA 20°C AM 10:00 AUTO PRESET TEMP. FAN AUTO MODE QUIET COMFORT AIRFLOW ENERGY SWING FIX HI POWER ECO TIMER ON OFF CLR 1-3-5-9H SLEEP SET CHK RESET CLOCK

- Il modo Hi POWER (funzionamento ad alta potenza) controlla automaticamente la temperatura ambiente, il flusso dell'aria e il modo operativo in modo che l'ambiente venga velocemente refrigerato o riscaldato a seconda della stagione. (→ vedere a pagina 22.)

Impostazione del modo Hi POWER

①Tasto Hi POWER

Premere il tasto Hi POWER dopo aver attivato una modalità qualunque. Contemporaneamente, sul telecomando appare il contrassegno "Hi POWER".

Disattivazione del modo Hi POWER

①Tasto Hi POWER

Premere di nuovo il tasto Hi POWER. Contemporaneamente, sul telecomando scompare il contrassegno “Hi POWER”.

AVVERTENZA

• Il modo Hi POWER non è disponibile quando sono selezionate le funzioni DRY e FAN ONLY e quando il timer è in funzione (ON TIMER).
• La modalità Hi POWER non è disponibile nel caso di installazioni doppie e multiple. (vedere a pagina 7.) Quando si trasmette il comando del modo Hi POWER all'unità principale, si sente il suono di ricezione, ma la modalità Hi POWER non viene attivata. Si prega di annullare la modalità Hi POWER.

TOSHIBA 24 °C AM 10:00 HI POWER AUTO * PRESET TEMP. FAN AUTO MODE QUIET COMFORT AIRFLOW ENERGY SWING FIX MI POWER ECO TIMER ON OFF CLR 1-3-5-9H SLEEP SET CHK RESET CLOCK

Timer ON e Timer OFF Impostazione del TIMER

①Tasto ON o OFF TIMER

Premere i tasti 🔒 TIMER come desiderato.

- L'impostazione del timer precedente viene visualizzata e lampeggia insieme al display ON/OFF TIMER.

Impostare il timer all'ora desiderata.

Ad ogni pressione del tasto TIMER, l'ora cambia in intervalli di dieci minuti.

Tenendo premuto il tasto TIMER, l'ora cambia in intervalli di un ora.

②Tasto SET SET

Premere il tasto SET per fissare l'impostazione del timer.

L'ora del timer viene visualizzata e il timer inizia a ticchettare.

Annullamento di TIMER

③Tasto CLR CLR

Premere il tasto CLR cper annullare l'impostazione del timer.

AVVERTENZA

• Quando viene selezionata la funzione del timer, il telecomando trasmette automaticamente il segnale del timer all'unità interna all'ora specificata. Conservare pertanto il telecomando in un luogo da cui sia possibile trasmettere il segnale in modo corretto all'unità interna.
• Se il tasto SET SET non viene premuto entro 30 secondi dopo l'impostazione dell'ora, l'impostazione viene cancellata.

TOSHIBA 24 °C AM 7:00 ON OFF AM 0:00 AUTO PRESET TEMP. FAN AUTO MODE QUIET COMFORT AIRFLOW ENERGY SWING FIX HI POWER ECO TIMER ON CLR 1-3-5-9H ON OFF SET SLEEP CHK RESET CLOCK ① ③ ① ②

Dopo avere selezionato il modo operativo del timer, le impostazioni vengono salvate nel telecomando. Quindi, il condizionatore d'aria inizia a funzionare allo stesso modo di quando viene semplicemente premuto il tasto 🚗 o 🚗 sul telecomando.

Se il display dell'orologio lampeggia, non è possibile impostare il timer. Seguire le istruzioni della sezione "IMPOSTAZIONE DELL'OROLOGIO" a pagina 6 per impostare l'orologio, quindi impostare il timer.

Timer combinato (impostazione ON e OFF simultanea del timer)

Timer OFF → Timer ON

(Accensione —> Spegnimento —> Accensione)

Questa funzione è utile quando si desidera spegnere il condizionatore d'aria dopo essersi coricati e riaccenderlo al mattino al momento del risveglio o del rientro a casa.

Esempio:

Per spegnere il condizionatore e riaccenderlo al mattino successivo.

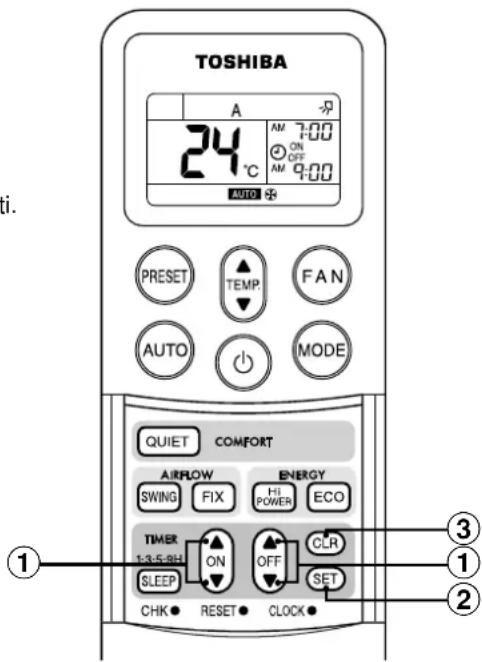

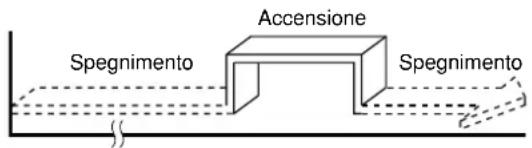

Impostazione del TIMER combinato

(1) Premere il tasto OFF per regolare l'arresto del timer.

(2) Premere il tasto ON ⬆ per regolare l'avvio del timer.

(3) Premere il tasto SET SET.

Accensione Riattivazione Spegnimento

Timer ON → Timer OFF

(Spegnimento —> Accensione —> Spegnimento)

È possibile utilizzare questa impostazione per accendere il condizionatore d'aria al momento del proprio risveglio e per spegnerlo al momento dell'uscita di casa.

Esempio:

Per accendere il condizionatore al mattino successivo e spegnerlo successivamente.

Impostazione del TIMER combinato

(1) Premere il tasto ON per regolare l'avvio del timer.

(2) Premere il tasto OFF ⬆ per regolare l'arresto del timer.

(3) Premere il tasto SET SET.

Spegnimento Accensione Spegnimento

- Viene attivata per prima la funzione del timer ON o OFF più prossima all'ora corrente.

- Se viene impostata la stessa ora per il timer ON e il timer OFF non viene eseguita alcuna operazione mediante il timer. Inoltre, il condizionatore d'aria potrebbe spegnersi.

Timer combinato giornaliero (impostazione ON e OFF simultanea del timer e attivazione giornaliera.)

Questa funzione è utile quando si desidera usare il timer combinato alla stessa ora ogni giorno.

Impostazione del TIMER combinato

(1) Premere il tasto ON per regolare l'avvio del timer.

(2) Premere il tasto OFF ⚙ per regolare l'arresto del timer.

(3) Premere il tasto SET SET.

(4) Dopo il passaggio (3), una freccia (↑ o ↓ lampeggia per circa 3 secondi. Durante questo lampeggiamento, premere il tasto SET SET).

- Durante l'attivazione del timer giornaliero, vengono indicate entrambe le frecce (↑, ↓)

Annullamento del modo timer

Premere il tasto CLR CLR

Display dell'orologio

Durante il funzionamento in modalità TIMER (timer ON-OFF, OFF-ON, OFF) il display dell'orologio scompare per mostrare l'ora impostata.

Per visualizzare l'ora corrente, premere brevemente il tasto SET. L'ora corrente verrà visualizzata per circa 3 secondi.

TOSHIBA A 24 °C AM 7:00 ON OFF ↑↓ AM 9:00 AUTO + PRESET TEMP FAN AUTO MODE QUIET COMFORT AIRFLOW ENERGY SWING FIX HI POWER ECO TIMER ON CLR 1-3-5-SH OFF SET SLEEP CHK ● RESET ● CLOCK ● ① ② ③

FUNZIONI PRESET

Si consiglia di memorizzare le operazioni più frequenti mediante il tasto PRESET. Accendere il condizionatore d'aria nel modo operativo che si desidera memorizzare sul telecomando.

Premere il tasto come segue mentre il condizionatore d'aria è in funzione.

①Tasto PRESET

Premere e tenere premuto questo tasto per più di 3 secondi mentre il display lampeggia.

Tutte le indicazioni visualizzate in quel momento ad eccezione di quella dell'orologio e del contrassegno P lampeggiano.

Il contrassegno P viene indicato e l'impostazione viene memorizzata.

• Se entro 3 secondi non viene premuto il tasto PRESET o se viene premuto un altro tasto, l'impostazione di PRESET viene annullata.
• I modi operativi che possono essere memorizzati con il tasto PRESET sono: MODE, Temperatura, FAN, TIMER, Hi POWER, ECO e QUIET.

Per utilizzare il condizionatore secondo le impostazioni memorizzate con il tasto PRESET.

①Tasto PRESET

Premere il tasto PRESET. L'impostazione memorizzata tramite il tasto PRESET viene visualizzata e il condizionatore d'aria funziona con tale impostazione.

• Sul pannello del display dell'unità interna si illumina la spia e l'apparecchio si illumina dopo circa 3 minuti.
• Impostazione iniziale: MODE : AUTO Temperatura : 22

TOSHIBA A 22°C AM 10:00 HIPOWER AUTO PRESET TEMP. FAN AUTO MODE QUIET COMFORT ARROW ENERGY SWING FIX HI POWER ECO TIMER ON OFF CLR 1-3-5-9H SLEEP SET CHK RESET CLOCK

REGOLAZIONE DELLA DIREZIONE DEL FLUSSO D'ARIA

• Regolare nel modo corretto la direzione del flusso d'aria. In caso contrario, esso può risultare fastidioso e rendere disomogenea la temperatura del locale.
• Regolare il flusso d'aria verticale utilizzando il telecomando.
• Regolare manualmente il flusso d'aria orizzontale.

Regolare il flusso d'aria verticale

Il condizionatore d'aria regola automaticamente la direzione del flusso d'aria verticale in base alle condizioni di funzionamento quando viene selezionato il modo AUTO o il modo A.

Impostazione della direzione desiderata del flusso d'aria

Eseguire questa operazione durante il funzionamento del condizionatore.

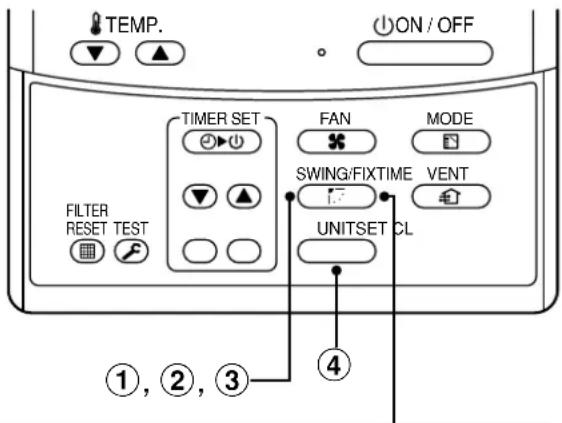

①Tasto FIX

Tenere premuto o premere brevemente il tasto FIX sul telecomando per spostare l'aletta nella direzione desiderata.

- Nelle operazioni successive, il flusso d'aria verticale viene automaticamente impostato nella direzione in cui si era regolata l'aletta con il tasto FIX.

L'angolo di funzionamento dell'aletta del flusso d'aria verticale varia a seconda che l'apparecchio sia in modalità di raffreddamento, deumidificazione o riscaldamento.

Oscillazione automatica della direzione del flusso d'aria

Eseguire questa operazione durante il funzionamento del condizionatore.

①Tasto SWING

Premere il tasto SWING sul telecomando.

• Per interrompere questa funzione, premere il tasto SWING.
• Per cambiare la direzione di oscillazione, premere di nuovo il tasto FIX.

• I tasti FIX e SWING non sono operativi quando il condizionatore d'aria non è in funzione (e quando è stata impostata l'attivazione mediante il timer (ON TIMER)).
• Non tenere acceso il condizionatore per un lungo periodo con il flusso dell'aria rivolto verso il basso durante le operazioni di raffreddamento o riscaldamento. Altrimenti, si potrebbe formare della condensa sulla superficie dell'aletta del flusso d'aria verticale, la quale provocherà un gocciolio.
• Non spostare manualmente l'aletta del flusso d'aria verticale. Usare sempre il tasto FIX. Se si sposta manualmente l'aletta, questa potrebbe non funzionare correttamente durante l'operazione. Se l'aletta non funziona correttamente, arrestare il condizionatore d'aria una volta e riavviarlo.
• Quando il condizionatore d'aria si avvia immediatamente dopo essere stato interrotto, l'aletta del flusso d'aria verticale potrebbe non spostarsi per circa 10 secondi.
• Il funzionamento dell'aletta è limitato durante il funzionamento in coppia o in gruppo. (→ vedere a pagina 7.)

Regolazione della feritoia di ventilazione orizzontale

Operazioni preliminari:

• Afferrare la levetta sull'aletta del flusso d'aria orizzontale e spostarla per regolare la direzione del flusso d'aria, a seconda delle proprie esigenze.
• È possibile regolare il flusso d'aria a sinistra, al centro e a destra dell'aletta.

NOMI E FUNZIONI DEL TELECOMANDO CABLATO

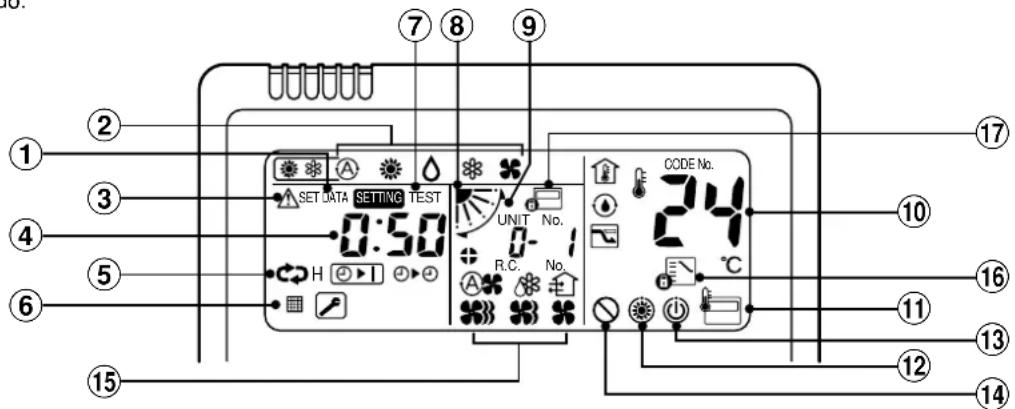

Sezione del display

Tutte le voci del display riportate nella figura di destra servono solo per le spiegazioni. Durante il funzionamento effettivo vengono visualizzate solo le voci selezionate. In realtà sono visualizzati solo i contenuti selezionati.

- Quando si spegne per la prima volta l'interruttore di rilevamento delle perdite, sulla parte del display del telecomando lampeggia l'indicazione [SET DATA]. Mentre il display lampeggia, viene confermato automaticamente il modello. Quindi, dopo che l'indicazione [SET DATA] è scomparsa attendere un poco e poi utilizzare il telecomando.

Sezione del display
Sezione operazioni

①Indicazione SET DATA (DATI IMPOSTATI)

Visualizzata durante l'impostazione del timer.

②Display della modalità operativa

Viene visualizzata la modalità di funzionamento selezionata.

③Indicazione CHECK (CONTROLLO)

Visualizzata quando il dispositivo di protezione è in funzione o quando si verifica un problema.

④Indicazione del tempo del timer.

Viene visualizzato il tempo impostato per il timer. (Se si verifica un problema, viene visualizzato il codice di controllo).

⑤Indicazione dell'impostazione SETIN del timer

Quando si preme il tasto SETIN del timer, viene selezionato il display del timer nell'ordine [OFF] Ⓑ•| → [OFF] ripetizione spegnimento timer → [ON] Ⓞ•○→ Assenza del display.

⑥Indicazione del filtro

Se viene visualizzata l'indicazione "FILTER", pulire il filtro dell'aria.

⑦Indicazione del funzionamento di prova (TEST)

Visualizzata durante il funzionamento di prova.

⑧Display della posizione del deflettore

Visualizza la posizione del deflettore

⑨Indicazione SWING (OSCILLAZIONE)

Visualizzata durante il movimento verso l'alto/verso il basso del deflettore.

⑩Indicazione della temperatura impostata

Viene visualizzata la temperatura impostata selezionata.

⑪ Indicazione del sensore del telecomando

Visualizzata quando viene usato il sensore del telecomando.

⑫Indicazione PRE-HEAT

Visualizzata quando viene avviato il funzionamento in modalità di riscaldamento o in modalità di sbrinamento.

Quando viene visualizzata questa indicazione, la ventola dell'unità interna si arresta oppure entra in modalità LOW.

⑬Display di pronto al funzionamento

Visualizzato quando il funzionamento di raffreddamento o quello di riscaldamento risulta impossibile in quanto il valore della temperatura esterna non è compreso tra i valori limite per il funzionamento.

⑭Indicazione di assenza di funzioni

Visualizzata quando non viene eseguita nessuna funzione, anche se si preme il tasto corrispondente.

⑮ Display della modalità di ventilazione

Viene visualizzata la modalità di ventilazione selezionata.

(AUTO)

(ALTA)

(MEDIA)

(BASSA)

⑯Indicazione del comando di selezione della modalità

Visualizzato allorché si preme il tasto “Selezione della modalità di funzionamento 📋” quando la modalità di funzionamento è stata impostata su riscaldamento o raffreddamento dal responsabile del sistema di climatizzazione.

⑰Indicazione di comando centralizzato

Indicazione visualizzata quando il telecomando è utilizzato insieme al telecomando per controllo centralizzato, ecc.

Se l'uso del telecomando non è consentito dal controllo

centralizzato, quando si usano i tasti

(Le cose che possono essere impostate usando il telecomando differiscono a seconda della modalità di controllo centralizzato. Per informazioni dettagliate, far riferimento al manuale d'istruzioni per il telecomando di controllo centralizzato.)

Sezione operazioni

Per selezionare l'operazione desiderata premere il tasto relativo.

Questo telecomando può controllare fino a un massimo di 8 unità interne.

- È necessario impostare i dettagli dell'operazione una sola volta, poi è possibile usare il condizionatore d'aria semplicemente premendo il tasto ON/OFF.

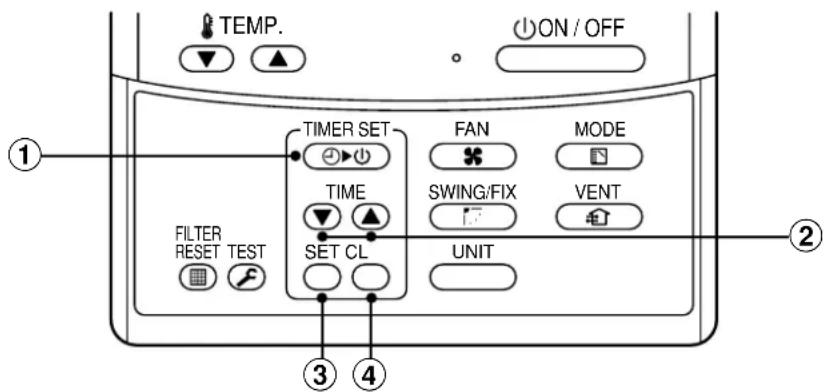

TEMP. 1 7 ON / OFF TIMER SET FAN MODE SWING/FIXTIME VENT UNITSET CL FILTER RESET TEST 6 ① ② ③ ④ ⑤ ⑥ ⑦ ⑧

①Tasto di selezione del volume dell'aria

Seleziona la modalità desiderata per il volume dell'aria.

Non è possibile controllare i modelli del tipo a condotto nascosto e ad elevata pressione statica.

②Tasto di impostazione del timer

Il tasto TIMER SET (IMPOSTAZIONE DEL TIMER) viene usato quando si imposta il timer.

③Tasto di controllo

Il tasto CHECK (CONTROLLO) viene usato per le operazioni di controllo.

Durante il funzionamento normale, non utilizzare questo tasto.

④Tasto della ventola

Il tasto FAN (VENTOLA) viene usato quando si collega una ventola disponibile sul mercato, ecc.

- Se quando si preme il tasto FAN sul telecomando viene visualizzata l'indicazione , non è collegata nessuna ventola.

⑤Tasto di cancellazione dell'indicazione del filtro

Ripristina (cancella) l'indicazione "FILTER ☐".

⑥Direzione del soffio d'aria e oscillazione

: Se si controllano più unità interne con un solo telecomando, quando si è regolata la direzione dell'aria, selezionare le unità.

: Impostare l'oscillazione e l'angolazione automatiche del deflettore.

⑦Spia di funzionamento

La spia è accesa durante il funzionamento. La spia è spenta quando il condizionatore non è in funzione. Tuttavia, esso lampeggia quando è in funzione un dispositivo di sicurezza o quando si verifica un'anomalia.

⑧Tasto

Quando si preme questo tasto, viene avviato il funzionamento, che viene interrotto quando si preme di nuovo il tasto.

Quando viene arrestato il funzionamento, la spia di funzionamento e tutti i display vengono spenti.

⑨Tasto di selezione della modalità di funzionamento

Seleziona la modalità di funzionamento desiderata.

⑩ Tasto di impostazione della temperatura

Regola la temperatura del locale. Il impostare la temperatura desiderata premendo

Sensore del telecomando

Normalmente il sensore TEMP. dell'unità interna rileva la temperatura.

È anche possibile misurare la temperatura intorno al telecomando.

Per ulteriori dettagli, contattare il rivenditore dal quale si è acquistato il condizionatore d'aria.

- Nel caso si controllino più unità interne con un solo telecomando, nel controllo di gruppo non è disponibile l'operazione di impostazione.

USO CORRETTO

Quando si usa il condizionatore d'aria per la prima volta o quando si modificano i valori memorizzati in SET DATA, seguire la procedura indicata qui sotto.

La volta successiva, premendo il tasto ON/OFF verrà avviato il funzionamento nello stato già impostato.

Preparazione

Accendere l'interruttore principale e/o l'interruttore di rilevamento delle perdite.

• Quando si accende l'alimentazione, sul telecomando si accende la sezione del display.
  * Dopo che si è accesa l'alimentazione, il telecomando non accetta nessuna operazione per circa 1 minuto, ma questo non costituisce un malfunzionamento.

REQUISITI

• Quando si usa il condizionatore d'aria, azionarlo solo con il tasto (1) ON / OFF senza spegnere l'interruttore principale di alimentazione e l'interruttore per dispersioni a terra.
• Durante l'uso del condizionatore d'aria, non spegnere l'interruttore per dispersioni a terra.
• Dopo che il condizionatore d'aria è stato spento per lungo tempo, accendere l'interruttore per dispersioni a terra 12 o più ore prima di riavviarlo.

TEMP. ON / OFF TIMER SET FAN MODE TIME SWING/FIX VENT SET CL UNIT FILTER RESET TEST 2 3 4

①Premere il tasto ON/OFF.

Si accende la spia di funzionamento e si avvia il condizionatore.

②Selezionare la modalità operativa con il tasto MODE

A ogni pressione del tasto, il display cambia nell'ordine mostrato a destra.

③Selezionare il volume dell'aria con il tasto FAN

A ogni pressione del tasto, il display cambia nell'ordine mostrato sulla destra.

• Quando il volume dell'aria è impostato su "AUTO Ⓐ", il volume dell'aria cambia a secondo della temperatura della stanza.
• In modalità DRY △ viene visualizzata l'indicazione "AUTO Ⓐ" e il volume dell'aria viene impostato su "LOW (BASSO)".
• Nel funzionamento di riscaldamento, se la temperatura della stanza non è calda a sufficienza con la modalità di riscaldamento impostata si “LOW”, selezionare il funzionamento in modalità “MED.” o “HIGH”.
• La temperatura rilevata dal sensore è quella accanto all'ingresso dell'aria dell'unità interna. Pertanto, essa potrebbe essere leggermente diversa da quella del locale, a seconda dello stato dell'installazione. Il valore di impostazione è il criterio sul quale è basata la temperatura del locale. (In modalità FAN non è possibile selezionare la velocità automatica dell'aria).

④Determinare la temperatura impostata premendo il tasto "TEMP. ▼" o il tasto "TEMP. ▲"

Arresto

Premere il tasto ON/OFF.

La spia di funzionamento si spegne e il condizionatore si arresta.

FUNZIONAMENTO AUTOMATICO (COMMUTAZIONE AUTOMATICA)

Quando si imposta il condizionatore d'aria in modalità Ⓐ oppure si commuta a un'altra modalità dalla modalità AUTO, esso seleziona automaticamente il funzionamento di raffreddamento, riscaldamento o con la sola ventola, in base alla temperatura interna del locale.

TEMP. ON / OFF TIMER SET FAN MODE SWING/FIXTIME VENT UNITSET CL FILTER RESET TEST TEST ③ ① ②

Avviamento

①Tasto

Premere questo tasto per avviare il condizionatore d'aria.

②Tasto di selezione della modalità (MODE)

Selezionare Auto.

③Tasto temperatura

Impostare la temperatura desiderata.

• Nel caso del raffreddamento, avviare il funzionamento dopo circa 1 minuto.
• Nel caso del riscaldamento, il funzionamento viene avviato dopo da 3 a 5 minuti.

- Quando si seleziona la modalità Auto, non è necessario impostare la velocità di ventilazione. Il display della velocità di ventilazione indica "AUTO Ⓐ" e la velocità di ventilazione viene controllata automaticamente.

• Quando la temperatura della stanza raggiunge la temperatura impostata e l'unità esterna si arresta, viene scaricato il flusso d'aria bassa (LOW) e il volume dell'aria diminuisce eccessivamente. Durante l'operazione di sbrinamento, la ventola si ferma in modo che l'aria fredda non venga scaricata e viene visualizzata l'indicazione (si illumina anche la spia dell'unità principale).
• Se non si è soddisfatti della modalità AUTO, è possibile selezionare manualmente le condizioni desiderate.

NOTA

Quando si riavvia il funzionamento dopo un'interruzione

- Quando si riavvia il funzionamento immediatamente dopo un'interruzione, il condizionatore d'aria non si avvia per circa 3 minuti, per proteggere il compressore.

Arresto

Premere il tasto

Premere di nuovo questo tasto per arrestare il condizionatore d'aria.

REGOLAZIONE DELLA DIREZIONE DEL FLUSSO D'ARIA

• Quando il condizionatore si arresta, l'aletta (piastra di regolazione della direzione del flusso d'aria in alto/basso) si abbassa automaticamente.
• Quando la funzione di riscaldamento è nella modalità PRONTO, l'aletta (piatra di regolazione della direzione del flusso d'aria in alto/basso) è rivolta verso l'alto. Sebbene l'oscillazione inizi dopo che si è cancellato lo stato HEAT READY (PRONTO PER IL RISCALDAMENTO), sul telecomando viene visualizzata l'indicazione SWING 🎨 (OSCILLAZIONE) anche se il funzionamento di riscaldamento è nello stato READY (PRONTO).
  Per informazioni sulla regolazione del flusso d'aria orizzontale. (→ vedere a pagina 14.)

Come impostare la direzione dell'aria

Premere il tasto SWING/FIX.

①A ogni pressione del tasto, la direzione dell'aria cambia.

Nel funzionamento di riscaldamento

Impostare il deflettore dell'uscita dell'aria verso il basso.

Se lo si rivolge verso l'alto, l'aria calda potrebbe non arrivare fino a terra.

Impostazione iniziale

Nel funzionamento di raffreddamento/deumidificazione

Impostare il deflettore dell'uscita dell'aria verso l'alto.

Se lo si rivolge verso il basso, sulla porta di scarico si depositerebbe della condensa,

che a sua volta farebbe cadere delle gocce.

Impostazione iniziale

Come avviare l'oscillazione

②Premere il tasto

Impostare la direzione del deflettore dell'uscita dell'aria nella posizione più bassa e poi premere di nuovo il tasto SWING/FIX.

- Viene visualizzato [SWING] e la direzione dell'aria cambia automaticamente verso l'alto/verso il basso. Nel caso in cui un solo telecomando controlli più unità interne, è possibile selezionare ogni unità interna e impostarne la direzione dell'aria.

Come arrestare l'oscillazione

③Durante il movimento di oscillazione del deflettore dell'uscita dell'aria, premere di nuovo il tasto SWING/FIX.

- È possibile arrestare il deflettore dell'uscita dell'aria nella posizione desiderata. In seguito, è possibile impostare di nuovo la direzione dell'aria nella posizione più elevata premendo il tasto SWING/FIX. * Durante il funzionamento di raffreddamento/deumidificazione, se il deflettore dell'uscita dell'aria è impostato verso il basso, non si arresta. Se, durante l'oscillazione, si arresta il deflettore dell'uscita dell'aria rivolto verso il basso, esso si arresta dopo essersi spostato alla terza posizione a partire dall'alto.

- Per impostare singolarmente la direzione dell'aria, premere il tasto UNIT per visualizzare ogni numero di unità nel controllo di gruppo. Quindi, impostare la direzione dell'aria per l'unità interna visualizzata.

- Se non esiste nessun display, è possibile controllare tutte le unità interne direttamente. - A ogni pressione del tasto UNIT, il display cambia come mostrato in figura.

TEMP. ON / OFF TIMER SET FAN MODE SWING/FIXTIME VENT UNITSET CL FILTER RESET TEST 1, 2, 3 ④

In funzionamento FAN (VENTILAZIONE) Impostazione iniziale

In tutte le modalità Serie di operazioni

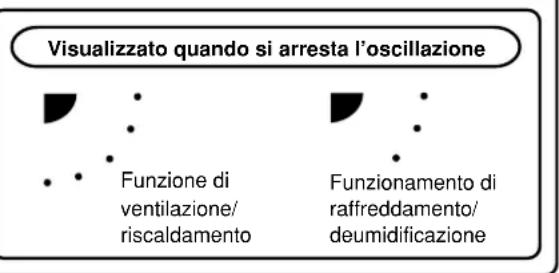

Visualizzato quando si arresta l'oscillazione Funzione di ventilazione/ riscaldamento Funzionamento di raffreddamento/ deumidificazione

É possibile scegliere il funzionamento del timer fra i tre tipi seguenti.

Timer di spegnimento (OFF) : Il funzionamento si arresta ogni volta che si è raggiunta l'ora impostata.

Timer di spegnimento ripetuto : Il funzionamento si arresta ogni volta che si è raggiunta l'ora impostata.

Timer di accensione (ON) : Il funzionamento si avvia ogni volta che si è raggiunta l'ora impostata.

Operazioni con il timer

TEMP. ON / OFF TIMER SET FAN MODE TIME SWING/FIX VENT SET CL UNIT FILTER RESET TEST ① ② ③ ④

①Premere il tasto TIMER SET.

• A ogni pressione del tasto, il display (tipo) del timer cambia.
• I display SET DATA, 📐 lampeggiano.

②Premere il tasto TIMER SET per selezionare "SET TIME".


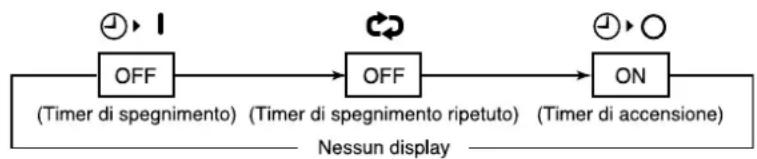

    D["(Timer di spegnimento) (Timer di spegnimento ripetuto) (Timer di accensione)"] --> B
    E["(Timer di spegnimento) (Timer di spegnimento ripetuto) (Timer di accensione)"] --> B
    F["Nessun display"] --> B

A ogni pressione del tasto 🔒 tempo impostato

aumenta di 0,5 ore (30 minuti).

Per impostazione oraria superiore id (24 ore), il tempo aumenta in unità di 1 ora.

Il tempo massimo che si può impostare è 7d (168 ore).

Sul telecomando, l'orario impostato appare in numeri da 0,5 ore a 23,5 ore (*1), e in caso d'impostazione superiore le 24 ore (*2) il tempo viene indicato in No. di giorni e ore.

A ogni pressione del tasto ▼, il tempo impostato diminuisce di 0,5 ore (30 minuti) (da 0,5 ore a 23,5 ore) o in un'unità di 1 ora (da 24 ore a 168 ore).

Esempio di display di telecomando

- Caso di 23,5 ore (*1)

- Caso di 34 ore (*2)

SETTING Id 10h Giorni *a In ore *b

*a: Rappresenta un giorno (24 ore). *b: Rappresenta 10 ore (Totale 34 ore).

③Premere il tasto SET.

• L'indicazione SET DATA scompare e si accende il display 📷.

(Quando si attiva il timer di accensione (ON), viene visualizzata l'ora del timer e allo scadere del conteggio del timer scompaiono tutti i display eccetto ON.)

Cancellazione delle operazioni con timer

④Premere il tasto CL.

- Il display del timer scompare.

AVVISO

- Quando viene impostata, la funzione “Timer di spegnimento ripetuto” opera automaticamente.

Per riavviare il funzionamento, eseguire l'arresto con lo stesso timer.

Per annullare il funzionamento con timer, premere il tasto ON/OFF.

FUNZIONE DI RIACCENSIONE AUTOMATICA (AUTO RESTART)

Questo condizionatore d'aria è dotato di una funzione di riaccensione automatica che consente di ripristinare le operazioni di funzionamento impostate senza utilizzare il telecomando in caso di interruzione dell'alimentazione.

L'apparecchio riprenderà a funzionare senza alcuna avvertenza dopo tre minuti dal ripristino dell'alimentazione.

INFORMAZIONI

La funzione AUTO RESTART è disattivata al momento dell'acquisto dell'apparecchio; è pertanto necessario impostarla come desiderato dopo avere installato il condizionatore.

IMPOSTAZIONE DELLA FUNZIONE AUTO RESTART

Per impostare la funzione di riaccensione automatica, procedere come segue:

L'apparecchio deve essere alimentato non è possibile impostare tale funzione se l'apparecchio non è alimentato.

Per attivare la funzione di riavvio automatico, tenere premuto il tasto TEMPORARY per più di 3 secondi e meno di 10 secondi. Il condizionatore d'aria conferma la ricezione dell'impostazione emettendo 2 segnali acustici (il primo lungo, il secondo breve) e la spia ⏻ lampeggia ogni 5 secondi (5 Hz).

Le impostazioni di riaccensione automatica descritte sopra possono essere eseguite come segue:

DISATTIVAZIONE DELLA FUNZIONE AUTO RESTART

Per disattivare la funzione di riaccensione automatica, procedere come segue:

Ripetere la procedura di impostazione: il condizionatore riconoscerà l'istruzione ed emetterà 2 segnali acustici (il primo lungo, il secondo breve).

Il condizionatore dovrà essere riacceso manualmente con il telecomando dopo un'interruzione dell'alimentazione.

È possibile disattivare la funzione come segue:

MODI DI FUNZIONAMENTO DEL CONDIZIONATORE D'ARIA

Funzionamento automatico

• Il condizionatore d'aria seleziona e attiva una sola delle modalità (raffreddamento, riscaldamento o ventola) a seconda della temperatura ambiente e della temperatura impostata.
• Se il modo AUTO non è confortevole, è possibile selezionare manualmente le condizioni desiderate.

Funzionamento Hi POWER

Quando viene premuto il tasto Hi POWER durante le funzioni di raffreddamento, riscaldamento o AUTO, il condizionatore funziona nei modi seguenti.

•Raffreddamento

Esegue l'operazione di raffreddamento a 1°C inferiore rispetto alla temperatura dell'impostazione.

La velocità della ventola viene aumentata solo se la sua velocità prima dell'attivazione della modalità Hi POWER non era elevata.

•Riscaldamento

Viene eseguito il riscaldamento a 2°C oltre la temperatura impostata.

La velocità della ventola viene aumentata solo se la sua velocità prima dell'attivazione della modalità Hi POWER non era elevata.

Funzionamento ECO

Quando si preme il tasto ECO durante le funzioni di raffreddamento, riscaldamento o AUTO, il condizionatore d'aria funziona nei modi seguenti.

Per controllare automaticamente la temperatura ambiente, la velocità delle ventole e la modalità di funzionamento in modo da risparmiare energia (tranne che nelle modalità DRY, FAN ONLY e ON TIMER)

- In certe condizioni, la modalità ECO potrebbe non garantire un'azione di riscaldamento o raffreddamento sufficiente a causa delle impostazioni di risparmio genetico.

Funzionamento QUIET

Quando si preme il tasto QUIET durante le funzioni di raffreddamento, riscaldamento o AUTO, il condizionatore d'aria funziona nei modi seguenti.

Modalità silenziosa, con ventole attivate a velocità bassissima (tranne che in modalità DRY)

Funzionamento DRY (DEUMIDIFICAZIONE)

Questo modo di funzionamento viene utilizzato quando la temperatura del locale è superiore al valore impostato per essa.

La temperatura viene regolata durante la deumidificazione mediante attivazione e disattivazione ripetute delle operazioni di raffreddamento o durante la sola operazione di ventilazione.

Aumentare con il telecomando senza cavo, sul display della velocità della ventola comparirà l'indicazione AUTO, e la ventola verrà attivata a bassa velocità.

Temperatura all'interno del locale Raffred- damento Solo ventilatore Raffred- damento Solo ventilatore Raffred- damento Tempo Valore di impostazione della temperatura

Mantenere la temperatura all'interno del locale ad un livello confortevole

Pulire il filtro dell'aria

I filtri dell'aria otturati peggiorano le prestazioni del condizionatore d'aria. Pulire i filtri ogni due settimane d'uso.

Non aprire porte e finestre con frequenza superiore al necessario

Per mantenere l'aria calda o fredda nell'ambiente, non aprire mai porte e finestre più del necessario.

Tendaggi

Durante il funzionamento di raffreddamento, chiudere le tende per evitare la penetrazione dei raggi diretti del sole. Durante la funzione di riscaldamento, chiudere le tende per mantenere il caldo all'interno.

Utilizzare il timer in modo efficace

Impostare sul timer il tempo di funzionamento desiderato.

Mantenere una circolazione uniforme dell'aria

Regolare la direzione del flusso d'aria in modo da assicurare una circolazione uniforme dell'aria all'interno dell'ambiente.

Che freddo! Comando

Pulire. Utilizzare il timer in modo efficace. TIMER

Getto d'aria rivolto verso l'alto

Aria fredda e secca Aria calda Regolazione del flusso d'aria

Getto d'aria rivolto verso il basso

Funzionamento temporaneo

Questa funzione serve per l'utilizzo temporaneo dell'unità in caso di smarrimento del telecomando o di esaurimento delle pile del telecomando.

• Premere una volta il tasto TEMPORARY (tenere premuto per meno di 3 secondi) per attivare il condizionatore d'aria.
• Verrà eseguita l'ultima operazione comandata con il telecomando senza cavo. (Se non era stato utilizzato il telecomando senza cavo, verrà eseguita l'operazione A (temperatura impostata: 24°C, velocità della ventola: HIGH).)

AVVERTENZA

Tenendo premuto il tasto TEMPORARY per 10 secondi o più si attiva la modalità di raffreddamento forzato. (Questa operazione determina un sovraccarico del condizionatore d'aria. Eseguire questa operazione solo a scopo di prova). A questo punto, tutte le spie dell'unità interna si accendono.

Non si riesce a trovare il telecomando E'disponibile una funzione di funzionamento temporaneo.

Prima di pulire il condizionatore d'aria, assicurarsi di disattivare l'interruttore con separazione dei contatti o l'interruttore dell'alimentazione.

Pulizia dell'unità interna e del telecomando

AVVERTENZA

• Strofinare l'unità interna e il telecomando mediante un panno asciutto.
• Nel caso in cui l'unità interna sia molto sporca, è possibile utilizzare un panno inumidito con acqua fredda.
• Non utilizzare un panno umido per il telecomando.
• Per la pulizia, non utilizzare tergipolvere trattati chimicamente e non lasciare a lungo tali sostanze sull'unità, poichè ciò può danneggiare o scolorire la sua superficie.
• Per la pulizia, non utilizzare benzina, diluenti, polveri lucidanti o solventi simili. Questi possono provocare screpolature o deformazioni delle superfici di plastica.

Strofinare con un panno asciutto

Thinner

Impostare su FAN ONLY mediante il tasto MODE (MODO).

Funzionamento FAN ONLY

Se si prevede di non utilizzare l'unità per almeno 1 mese

(1) Per fare asciugare le parti interne dell'apparecchio, utilizzare il condizionatore d'aria nel modo di funzionamento FAN ONLY per circa mezza giornata.
(2) Arrestare il condizionatore d'aria e disattivare l'interruttore con separazione dei contatti.
(3) Rimuovere le pile dal telecomando.

Verifiche da eseguire prima del funzionamento

AVVERTENZA

• Controllare che i filtri dell'aria siano installati.
• Controllare che la presa o l'uscita dell'aria dell'unità esterna non sia bloccata.

Pulizia del filtro dell'aria

Pulire i filtri dell'aria ogni 2 settimane.

Se i filtri dell'aria sono ricoperti di polvere, le prestazioni del condizionatore peggiorano.

Pulire i filtri dell'aria il più frequentemente possibile.

1 Aprire la griglia della presa d'aria. Sollevare la griglia della presa d'aria verso l'alto in posizione orizzontale.

2 Sollevare leggermente il filtro dell'aria afferrandolo dai relativi manici destro e sinistro, quindi tirarlo verso il basso per toglierlo dall'alloggio.

3 Rimuovere i filtri Sasa-Zeolite plus e Bio-enzyme & Gingko se presenti sulla parte posteriore del filtro dell'aria.

4 Usare un aspirapolvere per rimuovere la polvere dai filtri oppure lavarli con acqua. Se i filtri dell'aria vengono lavati, farli asciugare all'ombra.

Inserire la parte superiore del filtro dell'aria assicurandosi di fissare le estremità destra e sinistra all'unità interm a quando è inserito sicuramente.

6

Chiudere la griglia della presa d'aria.

Pulizia della griglia della presa d'aria

(1) Aprire e rimuovere la griglia della presa dell'aria.
(2) Lavarla con una spugna o uno strofinaccio e asciugarla.
(3) Rimontarla e chiuderla.

INFORMAZIONI

Filtro Sasa-Zeolite plus

Manutenzione del filtro ad azione deodorante e antivirale. Pulire ogni 6 mesi o quando il filtro è coperto di polvere.

1. Pulire delicatamente la superficie del filtro con un aspirapolvere.
2. Se il filtro non è ancora pulito, sciacquare brevemente e delicatamente in acqua fresca.
3. Lasciare asciugare al sole per almeno 6 ore per ripristinare l'azione deodorante della Zeolite.
4. Sostituire ogni 2 anni. (P/N: RB-A610DE)

Filtro Bio-enzyme & Gingko

Manutenzione del filtro ad azione purificante e antiallergica.

Pulire ogni 6 mesi o quando il filtro è coperto di polvere.

1. Pulire delicatamente la superficie del filtro con un aspirapolvere. (Non utilizzare l'acqua per pulire il filtro.)
2. Sostituire ogni 2 anni. (P/N: RB-A606SE)

Nota: La durata del filtro dipende dalla quantità di impurità presenti nell'ambiente di lavoro. In presenza di quantitativi di impurità più elevati il filtro deve essere pulito e sostituito con maggiore frequenza. In ogni caso, Toshiba consiglia di procurarsi un set di filtri supplementare per migliorare l'azione purificante e deodorante del condizionatore.

FUNZIONAMENTO E PRESTAZIONI DEL CONDIZIONATORE D'ARIA

Impostazione dell'indirizzo

Quando l'apparecchio viene acceso per la prima volta in seguito all'installazione, la spia 📋 si illumina per circa 5 minuti durante la fase di impostazione degli indirizzi dei sistemi e delle unità. Quando si accende di nuovo l'apparecchio, la spia 📋 si illumina per circa 1 minuto.

Mentre la spia sopra descritta è illuminata, tutti i comandi provenienti dal telecomando sono inibiti, tuttavia non si tratta di un'anomalia o di un guasto.

Funzione di protezione per tre minuti

Una caratteristica di protezione fa si che il condizionatore d'aria non si attivi per circa 3 minuti quando viene riacceso subito dopo essere stato spento o dopo che l'interruttore power supply è regolato su on. Questa funzione protegge l'apparecchio.

Caratteristiche di riscaldamento

Funzionamento di previscaldamento

Il condizionatore d'aria non fornisce aria calda subito dopo essere stato avviato. Quest'ultima fuoriesce dopo circa 5 minuti, quando lo scambiatore di calore dell'unità interna si è riscaldato. (Durante tale intervallo, la spia 🌐 (PRERISCALDAMENTO-SBRINAMENTO) è accesa, segnalando il funzionamento di preriscaldamento.)

Controllo dell'aria calda

Quando il valore della temperatura ambiente raggiunge il valore impostato, la velocità della ventola viene ridotta automaticamente per evitare la produzione di aria fredda.

Funzionamento di sbrinamento

Se durante il funzionamento di riscaldamento si forma del ghiaccio sull'unità esterna, viene avviato automaticamente il funzionamento di sbrinamento (per un tempo variabile fra circa 5 e 10 minuti) per mantenere l'effetto di riscaldamento, e la spia ⚙️ (PRERISCALDAMENTO-SBRINAMENTO) si accende. (A questo punto l'aletta viene azionata automaticamente.)

- Durante il funzionamento di sbrinamento i ventilatore delle unità interne e di quelle esterne si arrestano.

- L'acqua prodotta duranta il funzionamento di sbrinamento fuoriesce dalla piastra di fondo dell'unità esterna.

Capacità di riscaldamento

Durante il funzionamento di riscaldamento, il calore assorbito all'esterno viene rilasciato all'interno del locale. Si tratta del sistema detto a pompa di calore. Se la temperatura esterna è eccessivamente bassa, si consiglia di utilizzare il condizionatore d'aria insieme ad un dispositivo di riscaldamento.

Considerazioni relative all'accumulo della neve

Per l'unità esterna, scegliere una posizione in cui essa non risulti soggetta all'accumulo di neve, foglie o altri detriti associati alle varie stagioni. È importante che la ventilazione dell'unità esterna non venga ostruita in quanto si potrebbero verificare abbassamenti del riscaldamento o raffreddamenti. Nel modo di riscaldamento a temperature esterne inferiori allo zero, l'acqua di scarico proveniente dall'unità esterna a seguito dello sbrinamento automatico può accumularsi e gelare, E' pertanto importante predisporre uno scarico o un sistema di assorbimento adeguati.

Interruzione dell'alimentazione elettrica

Se non viene impostato il riavvio automatico, in caso di interruzione dell'energia elettrica durante il funzionamento, l'unità si arresterà completamente.

- La spia 📷 si accende circa 1 minuto dopo il ripristino dell'alimentazione.

- Per riavviare il funzionamento, premere il tasto START/STOP (AVVIO/ARRESTO) del telecomando.

Condizioni di esercizio del condizionatore d'aria

Per garantire prestazioni adeguate, altivare il condizionatore d'aria nelle seguenti condizioni di temperatura:

Funzionamento di raffreddamento	Temperatura esterna : -5^ e 43^ (RAV-SM***AT-E): -15^ e 43^ (RAV-SP***AT-E)
	Temperatura nel locale : 21^ e 32^ (temp. valvola a secco): 15^ e 24^ (temp. valvola a umido)
	AVVERTENZAL'umidità relativa all'interno del locale deve essere inferiore all’ 80% . Nel caso in cui si utilizzi il condizionatore d'aria in presenza di una umidità superiore a tale valore, sulla sua superficie può depositarsi della condensa.
Funzionamento di riscaldamento	Temperatura esterna : -15^ e 15^ (temp. valvola a umido)
	Temperatura nel locale : 15^ e 28^ (temp. valvola a secco)

Se si utilizza il condizionatore d'aria in condizioni diverse da quelle indicate sopra, è possibile che le funzioni di protezione si attivino.

PROBLEMI DI FUNZIONAMENTO E RELATIVE CAUSE

AVVERTENZA

Qualora si presenti una qualsiasi delle seguenti condizioni, arrestare immediatamente il condizionatore d'aria, disattivare (Off) l'interruttore di alimentazione principale e mettersi in contatto con il rivenditore:

• Il funzionamento degli interruttori è imprevedibile.
• Il fusibile dell'alimentazione principale si brucia spesso oppure l'interruttore del circuito si attiva spesso.
• Nel condizionatore d'aria sono penetrati corpi estranei o acqua.
• Si osserva una condizione inusuale di altro genere.
• Vengono visualizzati dati anormale sul display del telecomando durante l'utilizzo del telecomando a fili.

Prima di richiedere interventi di assistenza tecnica o di riparazione, verificare i seguenti punti.

Condizioni non operative

• L'interruttore di alimentazione principale è spento.
- L'interruttore del circuito si attiva per interrompere l'alimentazione.
- Il fusibile dell'alimentazione principale è bruciato.

- Arresto della corrente elettrica.

•Le pile del telecomando sono esaurite.

•Il timer è impostato su ON.

- Il segnale viene inviato all'unità secondaria tramite il telecomando. (vedere a pagina 7.)

•L'indirizzo viene impostato. ( vedere a pagina 3.)

- Il funzionamento dell'unità interna è limitato dal telecomando che sta controllando un altro sistema.

(Durante la trasmissione del segnale, viene emesso un segnale di avvertimento (5 segnali acustici.)

Il raffreddamento o il riscaldamento non vengono eseguiti in modo ottimale

• L'ingresso o l'uscita dell'aria dell'unità esterna sono bloccati.
•Vi sono porte o finestre aperte.
- Il filtro dell'aria è intasato dalla polvere.
• L'aletta non si trova nella posizione corretta.
- La velocità impostata per il ventilatore è bassa.
- Il condizionatore d'aria è impostato in modalità QUIET, ECO o DRY.
- La temperatura impostata è troppo alta. (Durante il raffreddamento)
- La temperatura impostata è troppo bassa. (Durante la funzione di riscaldamento)

Prima di richiedere interventi di assistenza tecnica o di riparazione, verificare i seguenti punti.

La parte posteriore dell'unità interna è umida.

- Le gocce di condensa sulla parte posteriore dell'unità interna vengono automaticamente raccolte e fatte affluire all'esterno.

L'unità interna o l'unità esterna emette un rumore insolito.

- Quando la temperatura cambia bruscamente, l'unità interna o l'unità esterna può emettere talvolta un rumore insolito (come un ticchettio o scorrimento di liquido) a causa dell'espansione/contrazione di parti dell'apparecchio o di variazioni del flusso del refrigerante.

Nell'aria del locale sono presenti cattivi odori.

Dal condizionatore d'aria provengono cattivi odori.

•Vengono diffusi gli odori di cui sono impregnate le pareti, la moquette, gli arredi, i vestiti o le pellicce.

L'unità esterna si è congelata durante la funzione di riscaldamento.

È fuoriuscita dell'acqua dall'unità esterna.

• L'unità esterna a volte si congela durante le operazioni di riscaldamento. In tal caso, l'unità esegue un'operazione di scongelamento automatico che richiede da 2 a 10 minuti per aumentare l'efficienza del riscaldamento.
• Durante la funzione di scongelamento, le unità interna ed esterna interrompono il flusso d'aria.
• Quando il flusso del refrigerante viene cambiato per lo scongelamento, viene udito un sibilo.
• L'acqua derivante dallo scongelamento automatico durante la funzione di riscaldamento affluisce fuori dall'unità esterna.

Il flusso d'aria cambia anche se il tasto FAN non è impostato sul modo AUTO.

- Quando la temperatura dell'aria pompata si abbassa durante la funzione di riscaldamento, il flusso d'aria proveniente dall'unità interna viene automaticamente modificato o interrotto per evitare che le persone presenti nell'ambiente avvertano del freddo.

L'unità esterna emette un vapore bianco di aria fredda o acqua.

- L'unità interna durante la funzione di raffreddamento e l'unità esterna durante la funzione di scongelamento emettono occasionalmente vapore.

Funzionamento automatico dell'aletta del flusso d'aria verticale.

- Quando la temperatura ambiente o la temperature esterna è elevata durante l'operazione di riscaldamento, l'aletta del flusso d'aria verticale prima si chiude e quindi si reimposta automaticamente sulla posizione impostata originariamente.
