GEBRUIKSAANWIJZING RAVSM802KRTE TOSHIBA

Hartelijk dank voor uw keuze voor een airconditioner van TOSHIBA.

Lees deze gebruiksaanwijzing zorgvuldig door voordat u de airconditioner gaat gebruiken.

- Zorg ervoor dat u zowel de 'gebruiksaanwijzing' als de 'installatiehandlelding' van de installateur (of leverancier) krijgt.

Verzoek aan de installateur of de leverancier

Leg de inhoud van de gebruiksaanwijzing duidelijk uit en overhandig de gebruiksaanwijzing nadien aan de klant.

Deze airconditioner is een nieuwe type dat werkt met een nieuw koelmiddel HFC (R410A) in plaats van met het conventionele koelmiddel R22, als bijdrage om de aantasting van de ozonlaag te reduceren.

• Laat de airconditioning installeren door een gespecialiseerde elektrohandelaar. Indien de airconditioning niet goed is geïnstalleerd door uzelf, kan dit problemen geven zoals waterlekkage, elektrocutie, brand, enzovoort.
• Zorg ervoor dat de airconditioning goed is geaard. Verbind de aardingsdraad niet met een gasleiding, waterleiding, bliksemafleider of telefoondraad. Een verkeerd geaarde airconditioning kan elektrocutie veroorzaken.

OPGELET

HET TOESTEL LOSKOPPELEN VAN DE NETSTROOM

Dit toestel moet op het stroomnet zijn aangesloten met behulp van een stroomonderbreker of een schakelaar met een contactafstand van minstens 3 mm.

De installatiezekering (25A D type ⚙≡_) moet gebruikt worden voor de voedingsaansluiting van deze conditioner.

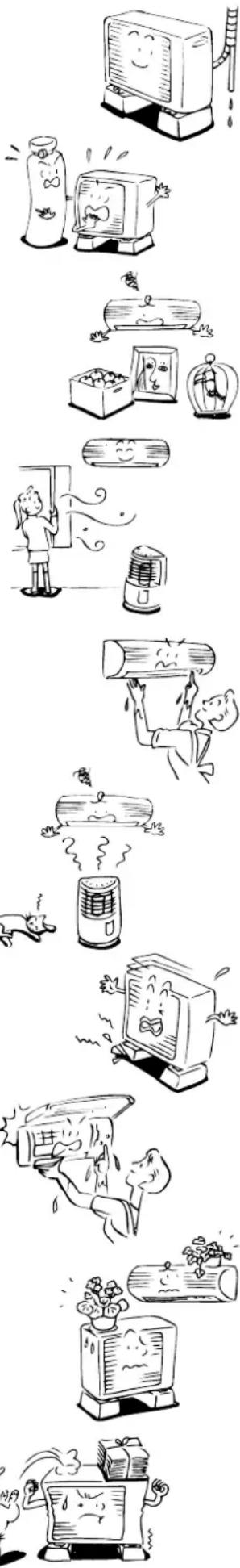

WAARSCHUWING BIJ HET GEBRUIK

• Koel ruimtes niet te sterk en stel het lichaam niet langdurig bloot aan de koude luchtstroom; die is ongezond.
• Steek geen vingers of dergelijke in de luchtuitlaat en -inlaat om verwondingen en beschadiging te voorkomen; binnenin de luchtuitlaat en -inlaat draaien immers ventilatoren met hoog toerental.
• Wanneer u iets abnormaals merkt aan de airconditioning (vreemde geur, verminderd koelvermogen, enz.), moet u die meteen uitschakelen door de hoofdschakelaar en de stroomonderbreker af te zetten, en contact opnemen met de dealer. Wanneer u de airconditioning toch laat functioneren, kan dat defecten, elektrocutie, brand enzovoort tot gevolg hebben.
• Mors geen water of andere vloeistof in de binnenmodule. Een nat toestel kan elektrocutie veroorzaken.

• Verplaats noch repareer het toestel zelf. In het toestel staan bepaalde componenten onder hoge spanning, zodat er elektrocutiegevaar bestaat wanneer u de behuizing opent.
• Laat de airconditioning verplaatsen door uw dealer. Een onoordeelkundig geïnstalleerd toestel kan elektrocutie of brand veroorzaken.

• Breng een afvoerslang aan voor een vlotte afvoer.
  Bij een gebrekkige afvoer kan er water in huis lopen waardoor meubels nat kunnen worden.
• Sluit de airconditioning aan op een apart stopcontact met de nominale spanning, zoniet kan het toestel defect raken of brand veroorzaken.
• Installeer het toestel niet op een plaats waar ontvlambaar gas kan lekken.
  Wanneer er zich ontvlambaar gas ophoopt rond het toestel, kan er brand ontstaan.

-Lees deze handleiding aandachtig alvorens de airconditioning in gebruik te nemen. De handleiding bevat veel belangrijke instructies voor dagelijks gebruik.
- Gebruik deze airconditioning niet voor andere doeleinden zoals bijvoorbeeld het bewaren van levensmiddelen, precisie-instrumenten, kunstvoorwerpen, het kweken van dieren of planten, enz.
- Installeer deze airconditioning niet in een speciale ruimte zoals bijvoorbeeld een schip of andere voertuigen, omdat de machine dan minder goed presteert.
- Stel geen planten of dieren bloot aan de luchtstroom van de airconditioning; dit is ongezond en verstoort de groei.

- Wanneer de airconditioning samen met een verbrandingstoestel in dezelfde ruimte wordt gebruikt, moet die voldoende zijn geventileerd. Een gebrekkige ventilatie veroorzaakt zuurstoftekort.

- Wanneer de airconditioning in een gesloten ruimte werkt, moet u die voldoende ventileren. Een gebrekkige ventilatie veroorzaakt zuurstoftekort.

- Raak de bedieningsknoppen niet aan met natte handen om elektrocutie te voorkomen.

- Stel een verbrandingstoestel niet bloot aan de luchtstroom van de airconditioning om onvolledige verbranding te voorkomen.

- Zet voor alle veiligheid de hoofdschakelaar of stroomonderbreker af wanneer de airconditioning gedurende lange tijd niet wordt gebruikt. Door het toestel los te koppelen van het stroomnet is het beveiligd tegen blikseminslag en spanningspieken.

- Zet geen met water gevulde recipienten zoals een vaas op het toestel om te voorkomen dat er water in het toestel terechtkomt, waardoor er elektrocutiegevaar zou ontstaan door een verminderde elektrische isolatie.

- Controleer regelmatig de betonblokken e.d. onder de buitenmodule. Indien deze zijn beschadigd of aangetast, kan de module kantelen en in het slechtste geval iemand verwonden.

- Reinig het toestel niet met water. Dit kan elektrocutie tot gevolg hebben.

- Gebruik geen alcohol, benzine, thinner, glasreinigingsmiddel, schuurpoeder, enz. om het toestel te reinigen omdat dergelijke producten de behuizing kunnen aantasten.

- Alvorens het toestel te reinigen, moet u de hoofdschakelaar of stroomonderbreker altijd eerst afzetten om verwonding door de elektrische ventilator in het toestel te voorkomen.

Zie "Onderhoud" op pagina 24 en 25 voor details omtrent de reinigingsmethode.

-Plaats niets op de buitenmodule en ga er ook niet op staan. Indien u dat toch doet, kan het niet alleen van de module vallen maar u ook verwonden.

- Om de airconditioning optimaal te laten presteren, moet u ze laten werken binnen het opgegeven werkingstemperatuurbereik. Indien u dat niet doet, kan het toestel defect raken of gaan lekken.

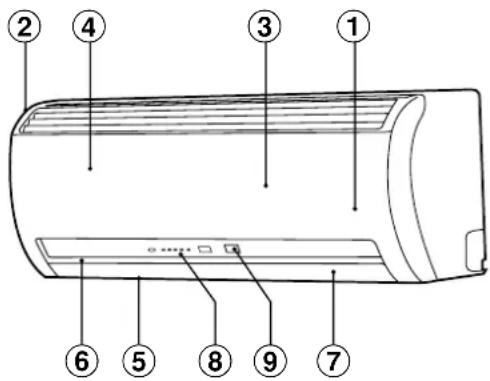

①Kamertemperatuursensor
②Voorpaneel
③Luchtinlaatrooster
④Luchtfilter
⑤Luchtuitlaat
⑥Horizontaal luchtblaasrooster
⑦Verticaal luchtblaasrooster
⑧Display
⑨Infraroodsignaalontvanger
⑩ Afstandsbediening (draadloos)

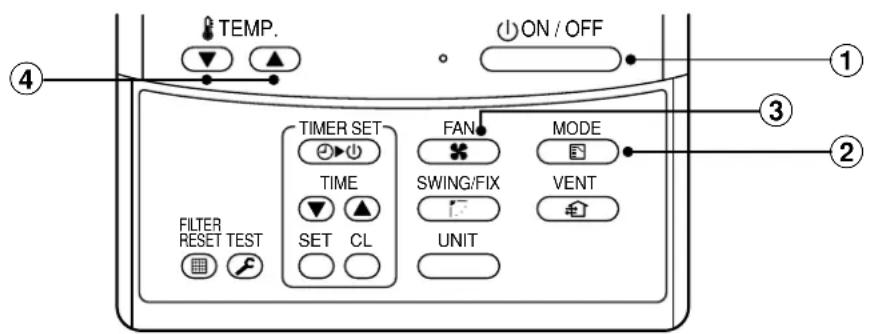

⑪ Afstandsbediening (met draad, apart verkrijgbaar)

11 88

De werkingsomstandigheden staan hieronder vermeld.

1. ⏻ (WERKING) lampje (groen)
   Dit lampje licht op terwijl het toestel werkt.

2. ⏻ (TIMER) lampje (groen)

Dit lampje licht op wanneer de timer is ingesteld.

OPMERKINGEN

Het 📄ampje licht niet op wanneer de timer is ingesteld met de draadafstandsbediening.
Bij dubbele opstelling en groepsopstelling licht alleen het ⏻ lampje op het hoofdtoestel op. (zie pagina 7.)

1. Ⓞ (WACHTSTAND) lampje (oranje)

Dit lampje licht op wanneer het toestel wordt aangeschakeld of vlak nadat de verwarming is gestart of tijdens ontdooiing en thermoregeling.

OPGELET

Wanneer het toestel voor het eerst na de installatie wordt aangeschakeld, brandt het 📄 lampje ongeveer 5 minuten lang om de adressen van systemen en eenheden in te stellen. Wanneer het toestel de volgende keer wordt aangeschakeld, brandt het 🌐 lampje ongeveer 1 minuut lang. Terwijl het bovengenoemde lampje brandt, kunnen er geen bevelen van de afstandsbediening worden ontvangen. Dit is normaal en duidt niet op een storing.

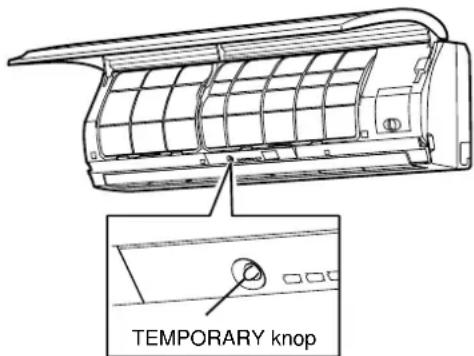

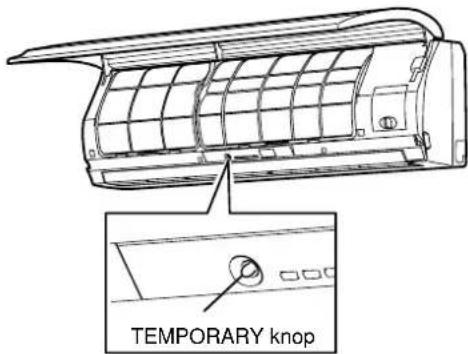

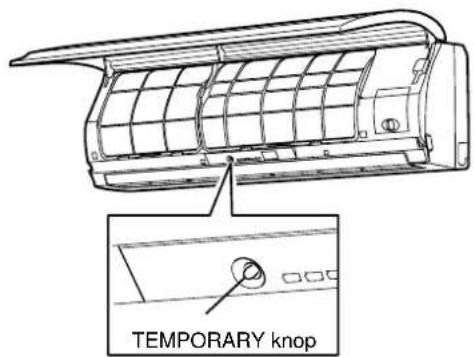

TEMPORARY knop

Druk op de TEMPORARY knop wanneer u de afstandsbediening niet vindt of de batterijen leeg zijn.

1. Open het luchtinlaatrooster of druk op de TEMPORARY knop.
   U kunt het rooster in een bepaalde stand blokkeren.
   Beweeg het rooster niet verder wanneer het stopt met een klikkend geluid.
2. Druk op de TEMPORARY knop om de airconditioning te starten. Druk nogmaals op deze knop om ze te stoppen. (☐ zie pagina 23.)

Stuart een signaal naar de binnenmodule.

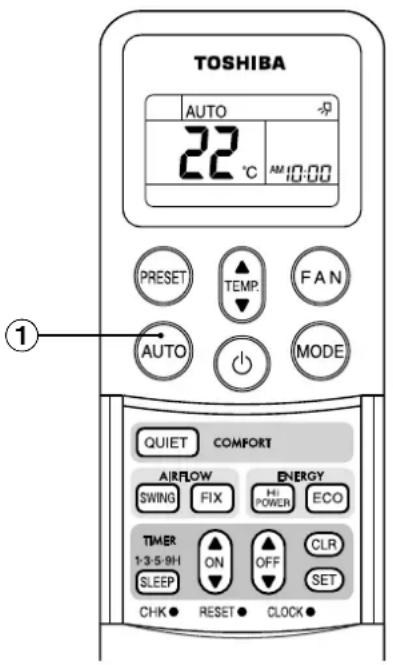

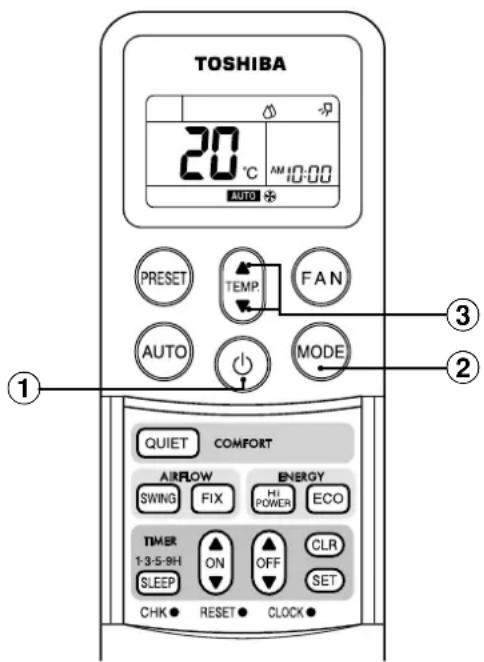

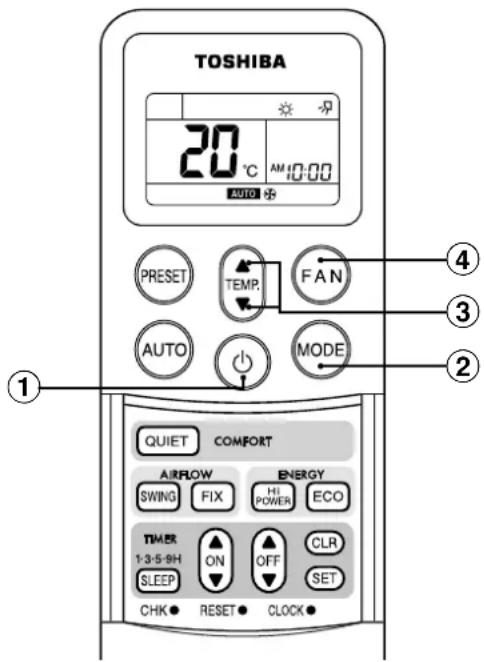

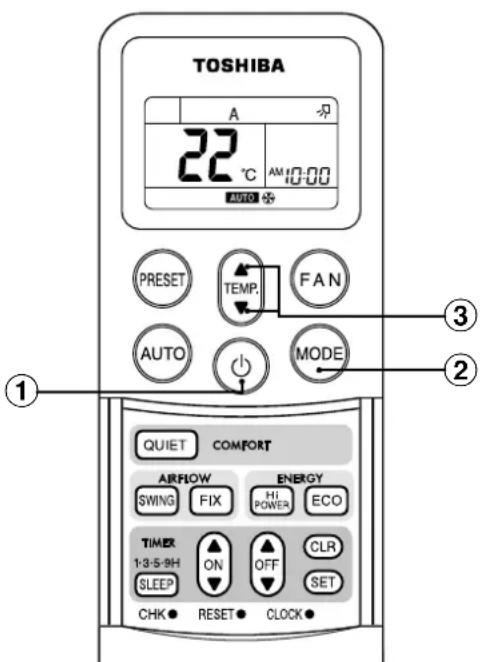

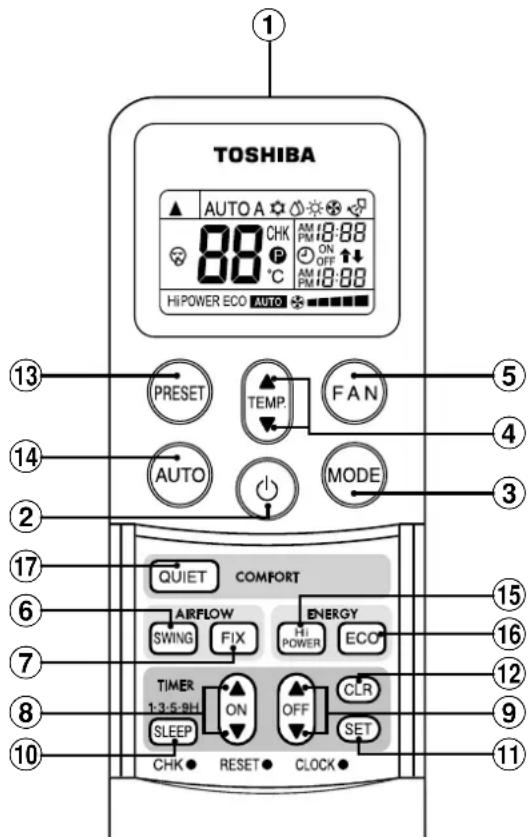

②START/STOP knop

Druk op deze knop om het toestel aan te zetten. (Er weerklinkt een pieptoon ter bevestiging.) Druk nogmaals op deze knop om het toestel af te zetten. (Er weerklinkt een pieptoon ter bevestiging.) Druk tweemaal op de knop wanneer de binnenmodule geen pieptoon laat horen.

③Standkeuzeknop (MODE)

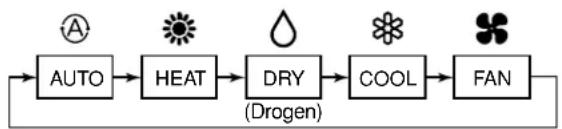

Druk op deze knop om een stand te kiezen. Bij elke druk op de knop wordt een stand gekozen in de volgorde A : Automatische omschakeling, ☀: Koelen, ⚠ Drogen, ⚡ Verwarmen, ☀️ : Ventileren, en dan weer A. (Er weerklinkt een pieptoon ter bevestiging.)

④Temperatuurregelknop (TEMP.)

▲.....De insteltemperatuur wordt verhoogd tot 30°C. ▼.....De insteltemperatuur wordt verlaagd tot 17°C. (Er weerklinkt een pieptoon ter bevestiging.)

⑤ Ventilatorregelknop (FAN)

Druk op deze knop om het ventilatortoerental te regelen. Wanneer u AUTO kiest, wordt het ventilatortoerental automatisch geregeld op basis van de kamertemperatuur. U kunt het toerental ook handmatig kiezen uit vijf standen.

(Er weerklinkt een pieptoon ter bevestiging.)

⑥Autozwenkknop (SWING)

Druk op deze knop om het blaasrooster te laten zwenken. (Er weerklinkt een pieptoon ter bevestiging.) Druk nogmaals op de SWING knop om het blaasrooster te laten stoppen. (Er weerklinkt een pieptoon ter bevestiging.) (zie pagina 14.)

⑦Blaasroosterregelknop (FIX)

Druk op deze knop om de luchtstroom te regelen. (Er weerklinkt een pieptoon ter bevestiging.) Wanneer deze toets ingedrukt blijft, weerklinkt de ontvangsttoon permanent. (○ zie pagina 14.)

⑧Timer AAN-knop (ON)

Druk op deze knop om de timeraanschakeltijd (ON) in te stellen. Druk op de “ ⚠ ” knop om te tijd vooruit te zetten. Druk op de “ ∨ ” knop om te tijd achteruit te zetten.

⑨Timer UIT-knop (OFF)

Druk op deze knop om de timeruitschakeltijd (OFF) in te stellen. Druk op de “ ⚠ ” knop om te tijd vooruit te zetten. Druk op de “ ∨ ” knop om te tijd achteruit te zetten.

⑩Slaapknop (SLEEP)

Deze functie werkt niet met dubbele opstelling en groepsopstelling. (♂ zie pagina 7.) Druk op deze knop om de werking van de slaaptimer (OFF timer) te starten. U kunt de OFF timertijd kiezen uit vier instellingen (1, 3, 5 of 9 uur). (♂ zie pagina 22.)

⑪ Reserveknop (SET)

Druk op deze knop om tijdinstellingen te reserveren. (Er weerklinkt een pieptoon ter bevestiging.)

⑫Annuleerknop (CLR)

Druk op deze knop om de ON en OFF timer te annuleren. (Er weerklinkt een pieptoon ter bevestiging.)

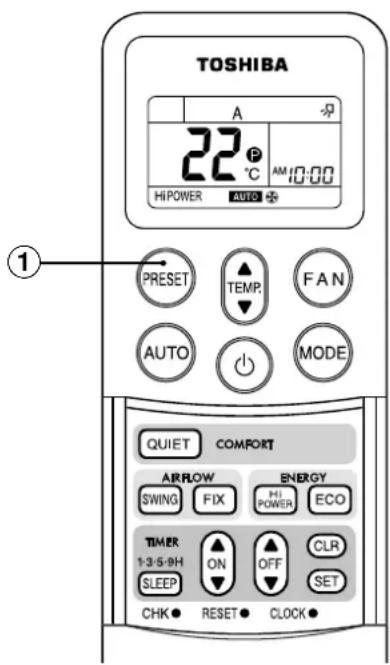

⑬Geheugen- en Preset-knop (PRESET)

Druk op deze knop om de airconditioner te bedienen overeenkomstig de instellingen, in het geheugen van het apparaat opgeslagen voor toekomstig gebruik. Druk de knop nogmaals meer dan 3 seconden in om de instelling die is aangegeven op de afstandsbediening te memoriseren, waarna de aanduiding Ⓟ verschijnt. (zie pagina 13.)

Druk op deze knop om de airconditioning automatisch te laten werken. (Er weerklinkt een pieptoon ter bevestiging.)

⑮Hoogvermogensknop (Hi POWER)

Deze functie werkt niet met dubbele opstelling en groepsopstelling (☐ zie pagina 7.) Druk op deze knop om het toestel met hoog vermogen te laten werken. (☐ zie pagina 22.)

⑯ECO-knop (ECO)

Deze functie werkt niet met dubbele opstelling en groepsopstelling (☐ zie pagina 7.) Druk op deze knop om de ECO-werking (energiespaarstand) te starten. (☐ zie pagina 22.)

⑰ QUIET-knop (RUST)

Deze functie werkt niet met dubbele opstelling en groepsopstelling (☐ zie pagina 7.) Druk op deze knop om de stille werking te starten. (☐ zie pagina 22.)

TOSHIBA AUTO A ★★ ★★ ★★ 88 CHK AM 18:88 P ON OFF ↑↓ °C AM 18:88 Hi POWER ECO AUTO ★★ ★★ ★★ ★★ PRESET TEMP. FAN AUTO MODE QUIET COMFORT AIRFLOW ENERGY SWING FIX HI POWER ECO TIMER CLR 1-3-5-9H ON OFF SET SLEEP CHK RESET CLOCK 13 5 14 4 2 3 17 15 6 16 7 12 8 9 10 11

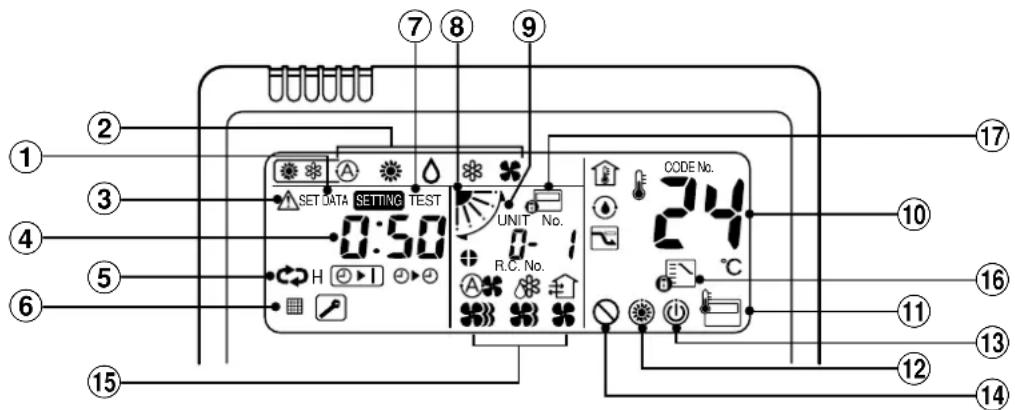

NAMEN EN FUNCTIES VAN AANDUIDINGEN OP DE DRAADLOZE AFSTANDSBEDIENING

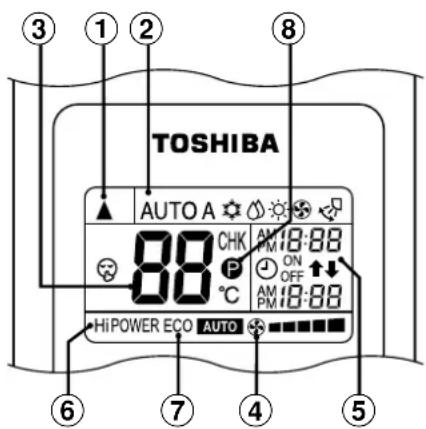

Display

Alle aanduidingen, met uitzondering van de kloktijd, verschijnen door op de START/STOP knop te drukken.

①Transmissie-aanduiding

De transmissie-aanduiding (▲) geeft aan dat de afstandsbediening signalen naar de binnenmodule stuurt.

②Standweergave

Geeft de werkingsstand aan.

③Temperatuurr display

Toont de temperatuurinstelling (17°C tot 30°C).

In de werkingsstand ⚙ : Ventileren wordt geen temperatuur aangegeven.

④FAN toerentaldisplay

Geeft het gekozen ventilatortoerental aan. AUTO of één van de vijf ventilatortoerentalstanden (LOW —, LOW⁺ —, MED —, MED⁺ —, HIGH) kunnen werden eangegeven.

AUTO wanneer de werkingsstand AUTO of ⚙ : Drogen is.

⑤TIMER en klokdisplay

De timerinstelling of tijd wordt aangegeven.

De huidige tijd wordt altijd aangegeven behalve in de TIMER stand.

⑥Hi POWER display

Geeft aan wanneer Hi POWER werking begint.

Druk op de Hi POWER knop om te starten en druk er nogmaals op om te stoppen.

⑦ECO-display

Geeft aan dat de ECO (energiespaarstand) -werking start. Druk op de ECO-knop (energiespaarstand) om te starten; nogmaals drukken om te stoppen.

⑧ P (PRESET) display

Druk op een andere knop om de aanduiding af te zetten.

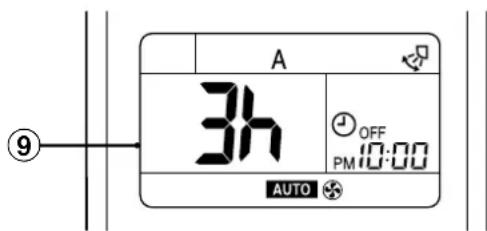

⑨SLEEP TIMER-display

Geeft aan wanneer de SLEEP TIMER werkt.

Bij elke druk op de SLEEP knop verandert het display achtereenvolgens in 1, 3, 5 of 9h.

• In de illustratie zijn alle aanduidingen bedoeld als uitleg. In de praktijk verschijnen alleen de relevante aanduidingen op de afstandsbediening.

A 3h OFF PM 10:00 AUTO

VOORBEREIDING EN CONTROLE VOORAF

De batterijen in de afstandsbediening plaatsen.

①Verwijder het deksel en plaats de batterijen.

②Druk op de RESET knop.

De tijdaanduiding knippert.

Stel de klok in.

Plaats het deksel terug.

- Schuif het deksel af door op de zijkanten te drukken.

•Batterij vervangen

Let op dat u de (+) en (−) kant niet verwisselt.

Batterijen

- Vervang de batterijen door twee nieuwe exemplaren (type AAA).

- Bij normaal gebruik gaan de batterijen ongeveer een jaar mee.

- Vervang de batterijen wanneer de binnenmodule geen pieptoon laat horen of de airconditioning niet kan worden bediend met de afstandsbediening.

- Verwijder de batterijen wanneer u de afstandsbediening langer dan een maand niet gebruikt om defecten door batterijlekkage te vermijden.

QUIET COMPORT ARROW SWING FIX HI POWER ECO THR 1:5:5:1 SLEEP ON OFF CLR SET CHK RESET CLOCK ②

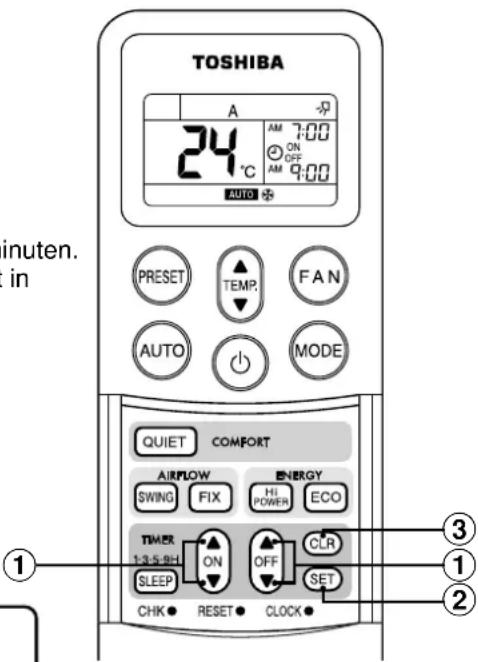

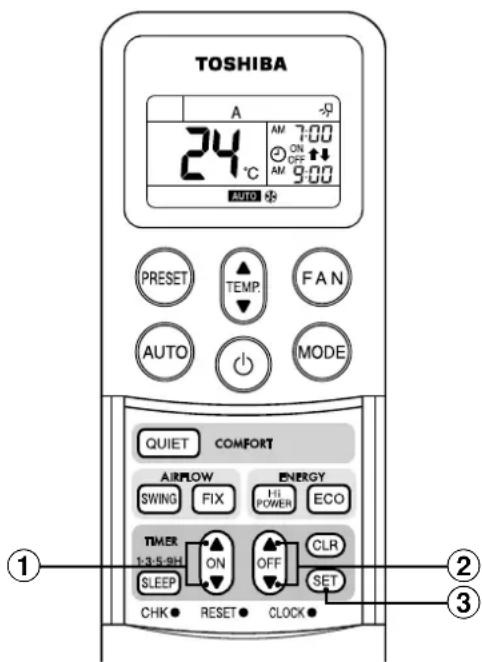

De klok instellen

Alvorens de airconditioning in gebruik te nemen, dient u de klok van de afstandsbediening in te stellen zoals in dit hoofdstuk beschreven staat. Het klokdisplay op de afstandsbediening geeft de tijd aan, ongeacht de werkingsstand van de airconditioning.

Basisinstelling

Wanneer er batterijen in de afstandsbediening zijn geplaatst, knippert AM 0:00 op het klokdisplay.

①TIMER AAN/UIT-knop

Druk op de knop of op om de juiste tijd in te stellen. Bij elke druk op de TIMER knop verandert de tijd in stappen van één minuut. Door de TIMER knop ingedrukt te houden, verandert de tijd permanent in stappen van tien minuten.

②SET SET knop

Druk op de SET knop. De huidige tijd wordt aangegeven en de klok begint te lopen.

TOSHIBA AM 0:00 PRESET TEMP FAN AUTO MODE QUIET COMFORT ARROW ENERGY SWING FIX HI POWER ECO TIMER ON OFF CLR SLEEP SET CHK RESET CLOCK ① ②

Klokinstelling

①CLOCK knop

Druk op de CLOCK knop. De CLOCK aanduiding knippert.

②TIMER AAN/UIT-knop

Druk op de knop of op om de juiste tijd in te stellen. Bij elke druk op de TIMER knop verandert de tijd in stappen van één minuut. Door de TIMER knop ingedrukt te houden, verandert de tijd permanent in stappen van tien minuten.

③SET SET knop

Druk op de SET knop. De huidige tijd wordt aangegeven en de klok begint te lopen.

QUIET COMFORT AIRFLOW ENERGY SWING FIX HI POWER ECO TIMER CLR 1-3-5-9H ON OFF SET SLEEP CHK RESET CLOCK Druk op CLOCK TOSHIBA PM 3:00 PRESET TEMP FAN AUTO MODE QUIET COMFORT AIRFLOW ENERGY SWING FIX HI POWER ECO TIMER CLR 1-3-5-9H ON OFF SET SLEEP CHK RESET CLOCK ② ③ ①

Filters klaarmaken

①Open het luchtinlaatrooster en verwijder de luchtfilters.

②Bevestig het meegeleverde Sasa-Zeolite plus-filter en Bio-emzyme & Gingko (twee van elk).

Dubbele opstelling: opstelling waarbij 2 binnenmodules zijn gecombineerd met 1 buitenmodule.

Groepsopstelling: opstelling waarbij meer dan één aircosysteem (bijvoorbeeld enkele en dubbele opstelling) tegelijk werken.

Hoofdmodule: de hoofdmodule in een dubbele opstelling en groepsopstelling. Ontvangt commando's van de afstandsbediening en zendt deze naar de submodules.

(Hoofdmodule: binnenmodule die het START/STOP signaal ontvangt van de draadloze afstandsbediening.)

Submodule: binnenmodules die geen hoofdmodule zijn, worden submodule genoemd.

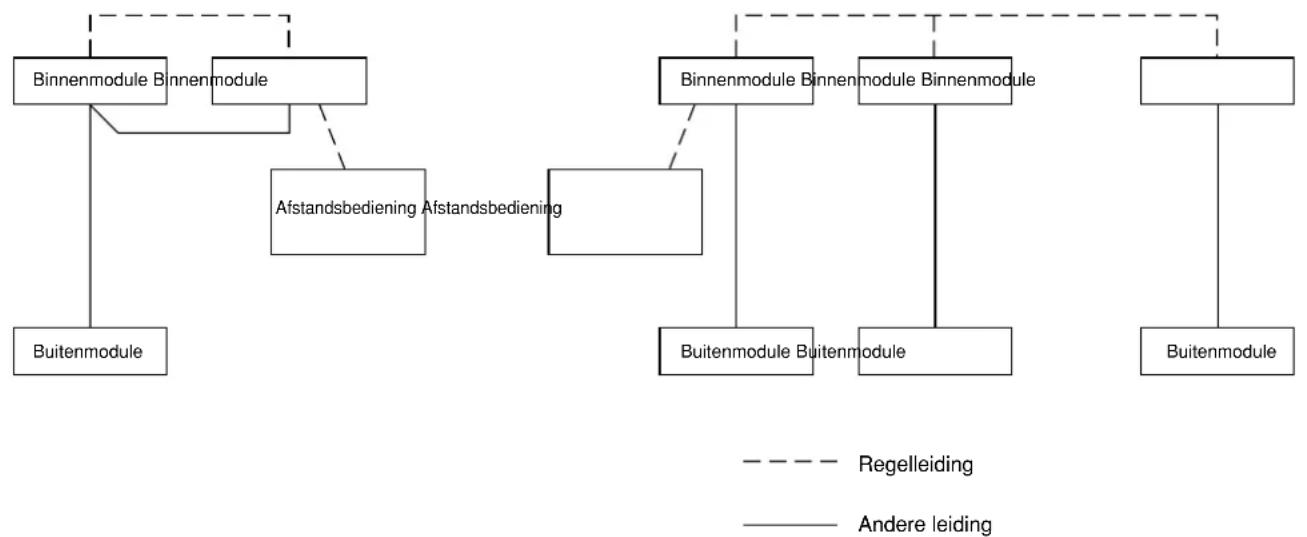

Voorbeeld van dubbele opstelling Voorbeeld van groepsopstelling

OPGELET

Bij gebruik van een binnenmodule met dubbele opstelling en groepsopstelling

1. De hoogvermogensknop (Hi POWER), en de knoppen ECO en QUIET zullen niet werken.

Van zodra Hi POWER, ECO of QUIET worden verzonden vanaf de afstandsbediening, zal de binnenmodule een pieptoon laten horen, en zal het display op de afstandsbediening veranderen. (Zie pagina 22.) Toch zal de binnenmodule niet gaan werken in de Hi POWER-, de ECO-, of de QUIET-modus. Herstel het display op de afstandsbediening door te drukken op de knop Hi POWER, ECO of QUIET.

1. Met de afstandsbediening en de TEMPORARY toets kunnen geen andere toestellen dan de hoofdmodule worden bediend.

Wanneer de airconditioning wordt bediend met de draadloze afstandsbediening, wordt de informatie verzonden naar de hoofdmodule.

Hoofd- en submodules worden bij de installatie bepaald via de instelling van hun adres. Een submodule ontvangt geen signalen van de afstandsbediening.

De airconditioning werkt niet, ook al is de TEMPORARY toets op de submodule ingedrukt.

(Sommige submodules kunnen SWING en FIX ontvangen maar dit wordt alleen uitgevoerd door de module die het signaal ontvangt.)

(Als de draadloze afstandsbediening wordt gebruikt, ontvangt alleen de hoofdmodule het SWING-signaal. Als het SWING-signaal naar de submodule wordt gezonden, is het signaal voor weigering van ontvangst hoorbaar (3 pieptonen) en ontvangt de submodule het signaal niet.

In de FIX-modus voeren de hoofdmodule en de submodule de functie zelfstandig uit.

Indien een afstandsbediening met draad wordt gebruikt, kan de luchtstroom op iedere module worden gewijzigd door de binnenmodule te selecteren.)

1. Alleen op de hoofdmodule licht het ⏻ lampje op.

Wanneer de timer is ingesteld met de afstandsbediening met draad, licht zelfs het Ⓐ lampje op de hoofdmodule niet op.

BEHANDELING VAN DE AFSTANDSBEDIENING

OPGELET

• De airconditioning kan niet worden bediend wanneer gordijnen, deuren of dergelijke de signalen tussen afstandsbediening en binnenmodule hinderen.
• Zorg ervoor dat er geen vloeistof in de afstandsbediening terechtkomt.
  Stel de afstandsbediening niet bloot aan directe zonnestraling noch hitte.
• Indien de infraroodsignaalontvanger op de binnenmodule blootstaat aan directe zonnestraling, kan de werking van de airconditioning worden verstoord.
  Gebruik gordijnen om te voorkomen dat er zonlicht op de receiver valt.
• Indien de ruimte waarin de airconditioning werkt is verlicht met fluorescentielampen met elektronische starters, kan de signaalontvangst zijn verstoord. Raadpleeg uw lokale dealer wanneer u van plan bent om gebruik te maken van fluorescentielampen.
• Indien andere elektrische toestellen reageren op de afstandsbediening, moet u die verplaatsen of uw lokale dealer raadplegen.

Plaats van de afstandsbediening

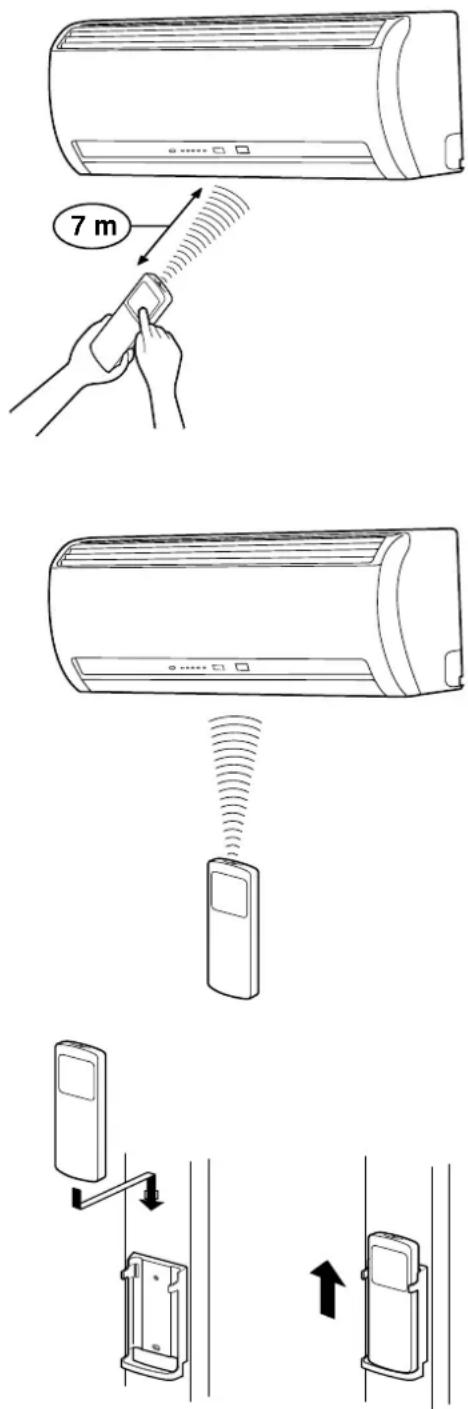

• Hou de afstandsbediening zo dat signalen de ontvanger van de binnenmodule kunnen bereiken (maximumbereik: 7 m).
• Wanneer u timergestuurde werking selecteert, stuurt de afstandsbediening op het gekozen tijdstip automatisch een signaal naar de binnenmodule.
  Wanneer het signaal van de afstandsbediening wordt gehinderd, kan er tot 15 minuten vertraging optreden.

Afstandsbedieningshouder

De afstandsbedieningshouder installeren

- Alvorens de afstandsbedieningshouder op een muur of stijl aan te brengen, moet u controleren of de afstandsbedieningssignalen goed worden ontvangen door de binnenmodule.

De afstandsbediening aanbrengen en losmaken

- Om de afstandsbediening aan te brengen, houdt u die parallel met de afstandsbedieningshouder en drukt u ze helemaal in. Om de afstandsbediening te verwijderen, schuift u ze omhoog uit de houder.

AUTOMATISCHE WERKING

Wanneer u de airconditioning in de AUTO stand zet, worden koeling, verwarming of ventilatie automatisch ingesteld volgens de kamertemperatuur.

Bovendien worden ventilatorsnelheid en blaasroosterstand automatisch gekozen.

Starten

①AUTO knop (AUTO)

Druk op de AUTO knop.

- Het ⏻ lampje (groen) op het display van de binnenmodule licht op. De werkingsstand wordt gekozen op basis van de kamertemperatuur en het toestel schakelt na ongeveer 3 minuten aan.

- Wanneer de AUTO stand u niet bevalt, kunt u de instellingen ook handmatig verrichten. De temperatuur, de ventilatorsnelheid en de blaasroosterstand kunnen worden gewijzigd. Als de ventilatorsnelheid of de blaasroosterstand worden gewijzigd, wordt MODE ook gewijzigd van AUTO in A. Ook worden de ventilatorsnelheid en de blaasroosterstand aangegeven.

Stoppen

START/STOP knop

Druk op deze knop om de airconditioning uit te zetten.

TOSHIBA AUTO 22 °C 10:00 PRESET TEMP. FAN AUTO MODE QUIET COMFORT AIRFLOW ENERGY SWING FIX HI POWER ECO TIMER ON OFF CLR 1-3-5-9H SLEEP SET CHK RESET CLOCK

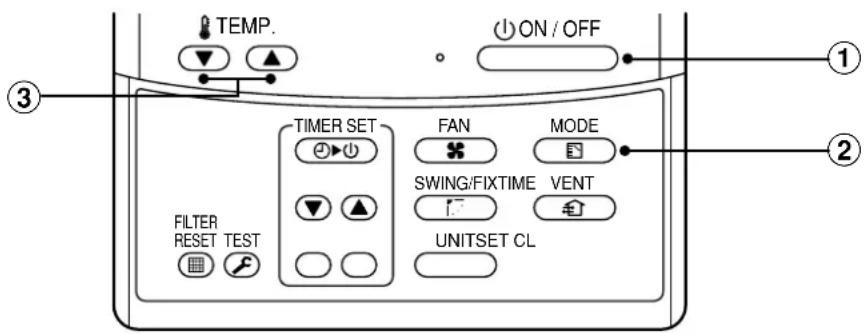

AUTOMATISCHE WERKING (AUTOMATISCHE OMSCHAKELING)

Wanneer u de airconditioning in de A stand zet of overschakelt van de AUTO stand om bepaalde instellingen te wijzigen, worden koelings, verwarming of ventilatie automatisch ingesteld volgens de kamertemperatuur.

Starten

①START/STOP knop

Druk op deze knop om de airconditioning aan te zetten.

②Standkeuzeknop (MODE)

Kies A.

③Temperatuurregelknop (TEMP.)

Stel de gewenste temperatuur in.

- Het ⏻ lampje (groen) op het display van de binnenmodule licht op. De werkingsstand wordt gekozen op basis van de kamertemperatuur en het toestel schakelt na ongeveer 3 minuten aan.

- In de A stand hoeft u het ventilatortoerental niet in te stellen. Op het FAN display verschijnt AUTO en het ventilatortoerental wordt automatisch geregeld.

- Wanneer de A stand u niet bevalt, kunt u de instellingen ook handmatig verrichten.

Stoppen

START/STOP knop

Druk weer op deze knop om de airconditioning af te zetten.

TOSHIBA A 22 °C AM 10:00 AUTO PRESET TEMP. FAN AUTO MODE QUIET COMFORT AIRFLOW ENERGY SWING FIX HI POWER ECO TIMER 1-3-5-9H ON OFF CLR SLEEP SET CHK RESET CLOCK

KOELING/VERWARMING/VENTILATIE

Starten

①START/STOP knop
Druk op deze knop om de airconditioning aan te zetten.

②Standkeuzeknop (MODE)

Kies Koelenl ⚙, Verwarmen ⚙, of Ventileren ⚣.

③Temperatuurregelknop (TEMP.)

Stel de gewenste temperatuur in. In de FAN ONLY stand wordt de temperatuur niet aangegeven.

④Ventilatorregelknop (FAN)

- Het ⏻ lampje (groen) op het display van de binnenmodule licht op.

Het toestel schakelt na ongeveer 3 minuten aan. (Wanneer u FAN ONLY kiest, schakelt het toestel meteen aan.)

•In de ⚙ : Fan only stand wordt de temperatuur niet geregeld.

Kies deze stand daarom alleen met stap ①, ② en ④.

Stoppen

START/STOP knop

Druk weer op deze knop om de airconditioning af te zetten.

TOSHIBA 20°C AM 10:00 PRESET TEMP. FAN AUTO MODE QUIET COMFORT AIRROW SWING FIX HI POWER ECO TIMER 1-3-5-9H ON OFF CLR SLEEP SET CHK RESET CLOCK

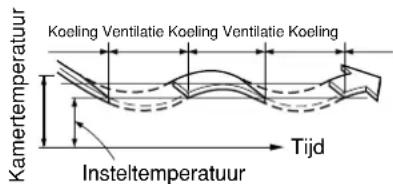

DROGE WERKINGSSTAND (DRY)

Starten

①START/STOP knop
Druk op deze knop om de airconditioning aan te zetten.

②Standkeuzeknop (MODE)

Kies DRY

③Temperatuurregelknop (TEMP.)

Stel de gewenste temperatuur in.

• AUTO verschijnt op het ventilatortoerentaldisplay.
• Het ⏻ lampje (groen) op het display van de binnenmodule licht op en het toestel schakelt aan na ongeveer 3 minuten.

Stoppen

START/STOP knop

Druk weer op deze knop om de airconditioning af te zetten.

TOSHIBA 20°C 10:00 AUTO PRESET TEMP FAN AUTO MODE QUIET COMFORT AIRFLOW ENERGY SWING FIX HI POWER ECO TIMER CLR 1-3-5-9H ON OFF SLEEP SET CHK RESET CLOCK

- In de Hi POWER (hoog vermogen) stand worden kamertemperatuur, luchtstroom en werkingsstand automatisch geregeld zodat de ruimte snel wordt gekoeld in de zomer en verwarmd in de winter. (→ zie pagina 22.)

Hi POWER stand activeren

①Hi POWER knop

Druk na het activeren op de Hi POWER toets. Tegelijkertijd verschijnt "Hi POWER" op de afstandsbediening.

Hi POWER stand deactiveren

①Hi POWER knop

Druk weer op de Hi POWER knop. Tegelijkertijd verdwijnt "Hi POWER" op de afstandsbediening.

OPGELET

• De Hi POWER stand kan niet worden geactiveerd in de DRY en FAN ONLY stand en wanneer de ON TIMER is ingesteld.
• Hi POWER mode is niet beschikbaar voor dubbele opstelling en groepsopstelling. (☐ zie pagina 7.) Wanneer Hi POWER naar de hoofdmodule wordt gestuurd, is het ontvangstgeluid wel hoorbaar maar wordt niet overgeschakeld naar de Hi POWER mode. Schakel Hi POWER dan uit.

TOSHIBA A 24 °C AM 10:00 HiPOWER AUTO PRESET TEMP. FAN AUTO MODE QUIET COMFORT AIRFLOW ENERGY SWING FIX HI POWER ECO TIMER ON OFF CLR 1-3-5-9H SLEEP SET CHK RESET CLOCK

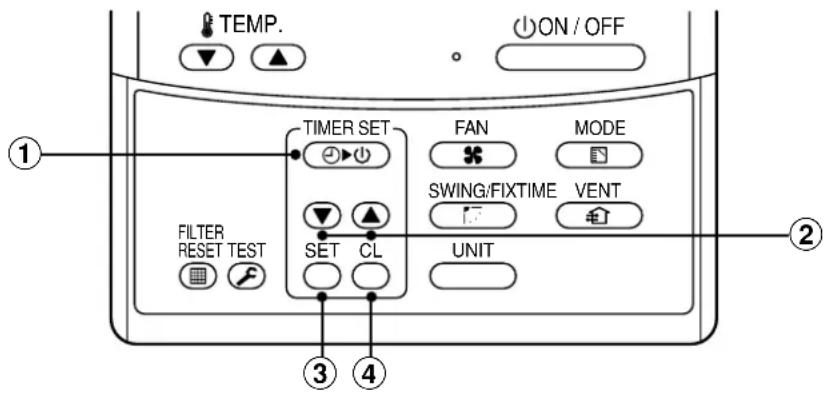

Druk op de of TIMER knoppen zoals vereist.

- De vorige timerinstelling verschijnt en knippert samen met het ON/OFF TIMER display.

De timer instellen.

Bij elke druk op de TIMER knop verandert de tijd in stappen van tien minuten.

Door de TIMER knop ingedrukt te houden, verandert de tijd permanent in stappen van een uur.

②SET SET knop

Druk op de SET 📄knop om de timer in te stellen.

De timertijd wordt aangegeven en de timer start.

TIMER annuleren

③CLR CLR knop

Druk op de CLR clknop om de timerinstelling te annuleren.

OPGELET

• Wanneer u timergestuurde werking selecteert, stuurt de afstandsbediening op het gekozen tijdstip automatisch het timersignaal naar de binnenmodule. Hou de afstandsbediening dan ook op een plaats waar ze het signaal goed naar de binnenmodule kan sturen.
• Indien u niet binnen de 30 seconden na het instellen van de tijd op de SET SET knop drukt, wordt de instelling geannuleerd.

TOSHIBA 24 °C AM 7:00 ON OFF AM 9:00 AUTO + PRESET TEMP. FAN AUTO MODE QUIET COMPORT AIRFLOW ENERGY SWING FIX HI POWER ECO TIMER ON CLR 1-3.5-RH OFF SLEEP SET CHK RESET CLOCK ① ② ③ ①

Eens u de timergestuurde werking hebt gekozen, worden de instellingen opgeslagen in de afstandsbediening. Daarna begint de airconditioning met dezelfde instellingen te werken door gewoon op de of knop op de afstandsbediening te drukken.

Wanneer de tijdaanduiding knippert, kan de timer niet worden ingesteld. Ga tewerk zoals beschreven onder "DE KLOK INSTELLEN" op pagina 6 en stel de timer in.

Combinatietimer (ON en OFF timers tegelijk instellen)

OFF timer —> ON timer

(Werking → Stop → Werking)

Deze functie is handig wanneer u de airconditioning wilt laten uitschakelen nadat u in slaap bent gevallen en 's morgens opnieuw wilt laten starten wanneer u wakker wordt of thuis komt.

Voorbeeld:

De airconditioning uitschakelen en de volgende morgen opnieuw aanschakelen.

Gecombineerde TIMER instellen

(1) Druk op de OFF knop om de OFF timer in te stellen.

(2) Druk op de ON ⏻ knop om de ON timer in te stellen.

(3) Druk op de SET SET knop.

ON timer → OFF timer

Werking Stop Opnieuw werking

U kunt deze instelling gebruiken om de airconditioning aan te schakelen bij het opstaan en uit te schakelen wanneer u thuis vertrekt.

Voorbeeld:

De airconditioning de volgende morgen aanschakelen en na enige tijd weer uitschakelen.

Gecombineerde TIMER instellen

(1) Druk op de ON knop om de ON timer in te stellen.

(2) Druk op de OFF ⏻ knop om de OFF timer in te stellen.

(3) Druk op de SET SET knop.

Werking Stop Stop

• De timerfunctie ON of OFF die het dichtst bij de huidige tijd zit, wordt het eerst geactiveerd.
• Wanneer de ON en OFF timer samenvallen, werkt de timerfunctie niet. De airconditioning kan ook stoppen.

Dagelijkse combinatietimer (ON en OFF timer tegelijk instellen en elke dag activeren.)

Deze functie is handig om elke dag op hetzelfde tijdstip de combinatietimer te gebruiken.

Gecombineerde TIMER instellen

(1) Druk op de ON knop om de ON timer in te stellen.
(2) Druk op de OFF Ⓗ knop om de OFF timer in te stellen.
(3) Druk op de SET Ⓗ knop.
(4) Na stap (3) knippert een pijltje (↑ of ↓ gedurende ongeveer 3 seconden; druk in die tijdsspannen op de SET SET knop.
- Wanneer de dagelijkse timer wordt geactiveerd, zijn beide pijltjes (↑, ↓zichtbaar.

Timergestuurde werking stoppen

Druk op de CLR knop.

Klokweergave

Tijdens TIMER werking (ON-OFF, OFF-ON, OFF timer) wordt klokweergave uitgeschakeld om de insteltijd aan te geven. Door even op de SET knop te drukken, wordt de huidige tijd gedurende ongeveer 3 seconden getoond.

TOSHIBA A 24 °C AM 7:00 ON OFF ↑ AM 9:00 AUTO PRESET TEMP. FAN AUTO MODE QUIET COMFORT AIRFLOW ENERGY SWING FIX HI POWER ECO TIMER ON OFF CLR 1-3-5-9H SLEEP SET CHK ● RESET ● CLOCK ● ① ② ③

PRESET-WERKING

Memoriseer veel gebruikte bedieningsstanden met behulp van de PRESET knop.

Start de airconditioning in de werkingsstand die u de afstandsbediening wilt laten memoriseren.

Druk als volgt op de knop terwijl de airconditioning werkt.

①PRESET knop

Druk op deze knop, en houd hem langer dan 3 seconden ingedrukt terwijl het display knippert.

Alle pictogrammen, met uitzondering van de tijd en Ⓟ, die op dat ogenblik zichtbaar zijn, knipperen.

P verschijnt en de instelling wordt gememoriseerd.

• Indien u niet binnen de 3 seconden op de PRESET knop drukt of wanneer u op een andere knop drukt, wordt de PRESET instelling geannuleerd.
• De werkingsmodi die met de PRESET knop kunnen worden opgeslagen zijn MODE, Temperature, FAN, TIMER, Hi POWER, ECO en QUIET.

De airconditioning laten werken met de instelling die is gememoriseerd met de PRESET knop.

①PRESET knop

Druk op de PRESET knop. De instelling die met de PRESET knop is gememoriseerd, verschijnt en de airconditioning werkt op die manier.

• Het 📋 lampje (groen) op het display van de binnenmodule licht op en het toestel schakelt aan na ongeveer 3 minuten.
  •Basisinstelling: MODE : AUTO Temperatuur : 22

TOSHIBA A 22°C AM 10:00 HIPOWER AUTO PRESET TEMP. FAN AUTO MODE QUIET COMFORT ARROW ENERGY SWING FIX HI POWER ECO TIMER ON OFF CLR 1-3-5-9H SLEEP SET CHK RESET CLOCK

LUCHTSTROOM REGELEN

• Regel de luchtstroom naar believen. Doe dit ter voorkoming van ongemak en een ongelijkmatige kamertemperatuur.
• Regel de verticale luchtstroom met de afstandsbediening.
• Regel de horizontale luchtstroom handmatig.

Regel de verticale luchtstroom

Wanneer AUTO of A is geselecteerd, regelt de airconditioning de verticale luchtstroom automatisch volgens de werkingsomstandigheden.

De luchtstroom regelen

Verricht deze handeling terwijl de airconditioning in werking is.

①FIX knop

Druk langdurig of kortstondig op de FIX knop op de afstandsbediening om het blaasrooster in de gewenste richting te brengen.

- Bij de volgende handelingen blaast de verticale luchtstroom automatisch in de richting die u heeft ingesteld met de FIX knop.

OPMERKING

De hoek van het verticale luchtblaasrooster verschilt al naar gelang de modus (koelen, drogen of verwarmen).

De luchtstroom automatisch laten zwenken

Verricht deze handeling terwijl de airconditioning in werking is.

①SWING knop

Druk op de SWING knop op de afstandsbediening.

• Om de werking te stoppen, moet u de SWING-knop indrukken.
• Om zwenkrichting te wijzigen, moet u de FIX-knop indrukken.

OPGELET

• De FIX en SWING knoppen werken niet wanneer de airconditioning af staat (ook wanneer de ON TIMER is ingesteld).
• Laat de airconditioning nooit lange tijd in de koel- of droogstand werken met de luchtstroom naar omlaag gericht. Indien u dat toch doet, kan er condensvorming ontstaan op het verticale luchtblaasrooster waardoor er water kan gaan lekken.
• Beweeg het verticale luchtblaasrooster niet met de hand. Gebruik altijd de FIX knop. Wanneer u het blaasrooster met de hand beweegt, kan de werking worden verstoord. Wanneer het rooster niet naar behoren functioneert, zet dan de airconditioning uit en weer aan.
• Wanneer de airconditioning meteen na het uitzetten weer wordt aangezet, is het mogelijk dat het verticale luchtblaasrooster gedurende ongeveer 10 seconden niet beweegt.
• De bediening van het luchtblaasrooster is beperkt in een dubbele opstelling en groepsopstelling. (☐ zie pagina 7.)

• Beweeg de hendel op het horizontale luchtblaasrooster om de luchtstroom naar wens te regelen.
• De luchtstroom kan links, in het midden en rechts van het rooster worden geregeld.

Alle items in het display zijn in de afbeelding rechts weergegeven.

Tijdens bedrijf zullen nooit alle items gelijktijdig verlicht zijn.

- Wanneer u het apparaat voor het eerst inschakelt verschijnt de melding

[SET DATA] knipperend op het display van de afstandsbediening.

Terwijl deze melding knippert voert het apparaat een zelftest uit.

Wacht daarom even tot de melding [SET DATA] verdwenen is en gebruik vervolgens de afstandsbediening.

0.50 24°C TEMP ON/OFF FUR INTU TAT TIVE SWEI RUN VOCKE SWITCH-FIN VENT UNIT

Display
Bedieningspaneel

Wordt weergegeven tijdens instellen van een timer.

②Besturingsdisplay

De geselecteerde werkingsmodus wordt weergegeven.

③CHECK

Wordt weergegeven terwijl de beveiliging controleert of er fout is opgetreden.

④Timertijd

De ingestelde tijd van de timer wordt weergegeven.

(Wanneer er een fout is opgetrden wordt de controlecode weergegeven.)

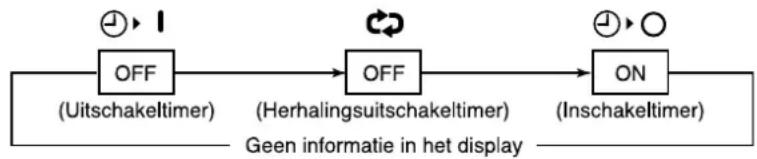

⑤Timerinstelling

Wanneer u de timerinstellingtoets indrukt verandert de uitlezing van [OFF] (Uit) Ⓑ·| → cφOFF] (Uit)

herhaal Uitschakeltimer → [ON] (Aan) ⏻→Geen informatie in het display.

⑥Filteraanduiding

Reinig, als de melding "FILTER wordt weergegeven, het luchtfilter.

⑦Werkingstest

Wordt weergegeven tijdens het uitvoeren van een werkingstest.

⑧Jaloeziepositie

Geeft de positie van de jaloezie weer.

⑨SWING

Wordt weergegeven wanneer de jaloezie omhoog en omlaag bewogen wordt.

⑩Temperatuurinsteldisplay

De ingestelde temperatuur wordt weergegeven.

⑪ Afstandsbedieningsensor

Wordt weergegeven wanneer de sensor van de afstandsbediening actief is.

⑫VOORVERWARMEN

Wordt weergegeven wanneer het apparaat begint met verwarmen of wanneer de functie ontdooien voltooid is. Als deze melding weergegeven wordt, wordt de ventilator van de binnenunit gestopt of sterk vertraagd (LOW)

⑬“Gereed”-verklikkerlamp

Wordt weergegeven wanneer koelen of verwarmen onmogelijk is omdat de buitenluchttemperatuur buiten het gebruikstemperatuurbereik ligt.

⑭Geen functiedisplay

Wordt weergegeven als er geen functie uitgevoerd wordt nadat u een toets heeft ingedrukt.

⑮ Ventilatormodusdisplay

De geselecteerde ventilatormodus wordt weergegeven.

(AUTO)

(HOOG)

(MED.) (LGG)

⑯Modusselectiemelding

Wordt weergegeven wanneer de "modusselectietoets ingedrukt wordt terwijl de werkingsmodus door de systeemmanager van de airconditioner ingesteld is op verwarmen of koelen.

⑰Centrale besturingmelding

Wordt weergegeven wanneer de afstandsbediening gebruikt wordt in combinatie met een afstandsbediening voor centrale besturing, enzovoort.

Als de afstandsbediening aan centrale besturingzijde niet gebruikt mag worden, knippert de melding 📄 wanneer de

toetsen ON/OFF, MODE, ingedrukt worden en de wijziging niet geaccepteerd wordt.

(De met behulp van de afstandsbediening in te stellen opties zijn afhankelijk van de centrale besturingmodus. Meer informatie vindt u in de gebruikershandleiding van de afstandsbediening voor centrale besturing.)

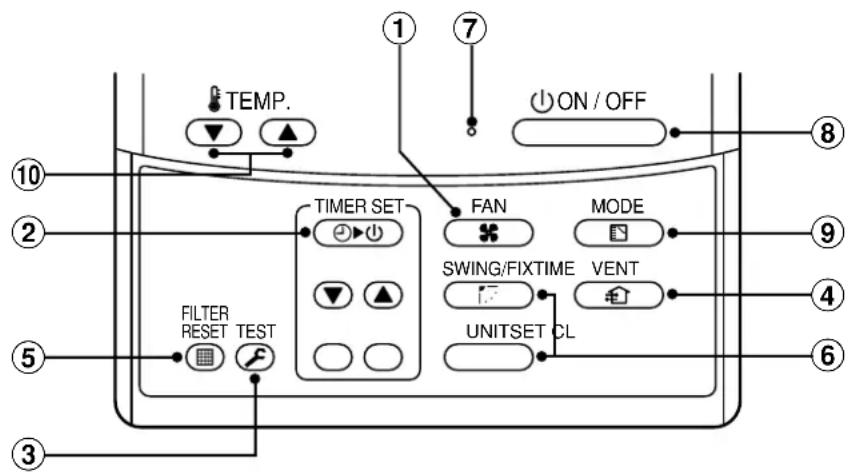

Bedieningspanee

Druk op een toets om een functie te selecteren.

Deze afstandsbediening kan maximaal 8 binnenunits bedienen.

- U hoeft de gewenste functie slechts één keer in te stellen.

Daarna kunt u de airconditioner inschakelen met alleen de toets ON/OFF.

TEMP. 1 7 ON / OFF TIMER SET FAN MODE SWING/FIXTIME VENT UNITSET CL FILTER RESET TEST 6 ① ② ③ ④ ⑤ ⑥ ⑦ ⑧

①Luchtvolumetoets

Hiermee selecteert u het gewenste luchtvolume. De modellen met ingebouwde kanalen voor hoge statische druk kunnen niet bediend worden.

②Timerinsteltoets

Met de timerinsteltoets stelt u de timer is.

③Toets CHECK

Met toets CHECK voert u een controle van het apparaat uit. Gebruik deze toets niet tijdens normaal gebruik.

④Ventilatortoets

Met de ventilatortoets kunt u een afzonderlijke ventilator (niet meegeleverd) die op het apparaat is aangesloten, inschakelen.

- Als de melding ⏻ weergegeven wordt op de afstandsbediening wanneer u de ventilatortoets indrukt, betekent dit dat er geen extra ventilator op het apparaat is aangesloten.

⑤Filterresettoets

Hiermee wordt de melding "FILTER Ⓐ" op het display gedoofd.

⑥Uitblaasrichting en “Swing” (variabele uitblaasrichting)

: Selecteer, wanneer de verschillende binnenunits met slechts één afstandsbediening bediend worden, eerst de apparaten waarvoor u de uitblaasrichting wilt instellen.

: Hiermee stelt u de beweging en de hoekvan de jaloezie in.

⑦Verklikkerlamp In bedrijf

Lamp brandt als het apparaat in bedrijf is. Lamp is uit wanneer het apparaat uitgeschakeld is.

De verklikkerlamp knippert wanneer een beveiliging ingeschakeld is of er iets ongebruikelijks gebeurd is.

⑧ ON/OFF toets

Wanneer u deze toets indrukt wordt het apparaat ingeschakeld.

Door toets nogmaals in te drukken schakelt u het apparaat opnieuw uit.

Wanneer u een functie stopt, worden de verklikkerlamp In bedrijf en alle andere meldingen gedoofd.

⑨Functieselectietoets

Hiermee selecteert u de gewenste werkingsmodus.

⑩Temperatuurinsteltoets

Hiermee stelt u de gewenste ruimtetemperatuur in.

Stel de gewenste temperatuur in door de toets

Afstandsbedieningsensor

Meestal wordt de temperatuur gemeten met behulp van de temperatuursensor van de binnenunit.

Het is ook mogelijk om temperatuur in de buurt van de afstandsbediening te meten.

Neem voor meer informatie contact op met de leverancier van de airconditioner.

- Wanneer de verschillende binnenunits met slechts één afstandsbediening bediend worden is instellen met behulp van groepsbediening niet mogelijk.

CORRECT GEBRUIK

Volg, wanneer u de airconditioner voor de eerste keer gaat gebruiken of wanneer u de waarde van SET DATA wijzigt, de onderstaande procedure.

De volgende keer kunt u de functie eenvoudigweg starten door op de toets ON/OFF te drukken.

Voorbereiding

Schakel de hoofdschakelaar en/of de aardlekschakelaar in.

• Wanneer de voeding ingeschakeld wordt, worden de meldingen op het display van de afstandsbediening verlicht.
  * Nadat de voeding ingeschakeld is, kunt u gedurende ongeveer 1 minuut geen functies activeren met behulp van de afstandsbediening; dit is geen storing.

VOORWAARDE

• Schakel bij normaal gebruik de airconditioner uitsluitend in of uit met de toets (1) ON/OFF en nooit met de hoofdschakelaar of de aardlekschakelaar.
• Schakel nooit de aardlekschakelaar uit terwijl de airconditioner gebruikt wordt.
• Schakel de aardlekschakelaar minimaal 12 uur voor gebruik in, als de airconditioner gedurende langere tijd niet gebruikt werd.

TEMP. ON / OFF TIMER SET FAN MODE TIME SWING/FIX VENT SET CL UNIT FILTER RESET TEST 2 3 4

①Druk op de toets ON/OFF.

De verklikkerlamp In bedrijf gaat branden en het apparaat begint te werken.

②Selecteer een functie met de toets MODE

Wanneer u de toets indrukt verandert de melding in de volgorde zoals die hier rechts is weergegeven.

③Selecteren het luchtvolume met de toets FAN

Telkens wanneer u de toets indrukt verandert de melding in de volgorde zoals die hier rechts is weergegeven.

• Wanneer u de optie "AUTO A♣" instelt, wordt het luchtvolume aangepast, afhankelijk van de ruimtetemperatuur.
• Bij DROGEN ⬆ wordt de melding "AUTO Ⓐ" weergegeven en het uitgeblazen luchtvolume gereduceerd (LAAG).
• Als bij verwarmen niet de gewenste ruimtetemperatuur bereikt wordt wanneer de instelling "LOW" geselecteerd is, stelt u de ventilatorsnelheid in op "MED." of "HIGH".
• De temperatuursensor moet de temperatuur meten in de buurt van de luchtinlaat van de binnenunit. Daardoor zal die enigszins afwijken van de kamertemperatuur, afhankelijk van de ruimte. De instelwaarde is afhankelijk van de temperatuur in de ruimte. (Tijdens ventileren kan de functie Automatisch luchtsnelheid aanpassen niet ingeschakeld worden.)

④Stel de gewenste temperatuur in met de toetsen of "TEMP. ▼" of met de toets "TEMP. ▲"

Stoppen

Druk op de toets ON/OFF

De verklikkerlamp In bedrijf dooft en het apparaat stopt.

AUTOMATISCHE BEDIENING (AUTOMATISCH OMSCHAKELEN)

Wanneer u de airconditioner in de modus ①gebruikt, of de modus AUTO uitschakelt, zal het apparaat automatisch omschakelen naar koelen, verwarmen of alleen de ventilator activeren, afhankelijk van de binnenluchttemperatuur.

TEMP. ON / OFF TIMER SET FAN MODE SWING/FIXTIME VENT UNITSET CL FILTER RESET TEST TEST ③ ① ②

Starten

toets

Druk op deze toets om de airconditioner in te schakelen.

②Functieselectietoets (MODE)

Selecteer de optie Auto.

③Temperatuurtoets

Stel de gewenste temperatuur in.

• Bij koelen start het apparaat na ongeveer 1 minuut.
• Bij verwarmen start het apparaat na ongeveer 3 tot 5 minuten.
• Wanneer u de modus Auto selecteert hoeft u de ventilatorsnelheid niet in te stellen. Op het display is de meld-ing "AUTO Ⓐ" en de ventilatorsnelheid zal automatisch worden ingesteld.
• Wanneer de ruimtetemperatuur de ingestelde temperatuur bereikt en de buitenunit stopt, wordt de modus LOW ingeschakeld en zal het luchtvolume sterk afnemen. In de ontdooistand werkt de ventilator niet zodat er geen koude lucht wordt geblazen en verschijnt (tempje op de hoofdmodule licht ook op).
• Als de modus Auto niet comfortabel is kunt u de instellingen ook handmatig maken.

OPMERKING

Het apparaat opnieuw inschakelen nadat het gestopt is

- Wanneer u het apparaat, onmiddellijk nadat het gestopt is, opnieuw inschakelt, zal het ongeveer 3 minuten niet werken (ter beveiliging van de compressor).

Stoppen

Druk op de toets ON/OFF.

Druk nogmaals op deze toets om de airconditioner uit te schakelen.

LUCHTSTROOMREGELING

• Als de airconditioner is uitgeschakeld, wordt het luchtblaasrooster automatisch omlaag gericht (afstelplaat van luchtstroom omhoog/omlaag).
• Als de verwarmingsmodus GEREED is, wordt het luchtblaasrooster omhoog gericht (afstelplaat van luchtstroom omhoog/omlaag). De jaloezie zal beginnen te bewegen nadat de status VERWARMEN GEREED niet meer van kracht en de melding SWING al weergegeven worden op de afstandsbediening, zelfs als het apparaat GEREED is.
  Voor het regelen van de horizontale luchtstroom. (☐ zie pagina 14.)

Zo stelt u de uitblaasrichting in

Druk op SWING/FIX

①Telkens wanneer u de toets indrukt, zal de uitblaasrichting veranderen.

Bij verwarmen

Zet de luchtuitlaatjaloezie omlaag.

Als u de uitgeblazen lucht omhoog richt, zal de warme lucht mogelijk nooit de vloer bereiken.

Initiaal (initieel) Opstelling

Bij koelen/drogen

Zet de luchtuitlaatjaloezie omhoog.

Als u de jaloezie omlaag richt, zal condens in de buurt van de luchtuitlaat ontstaan die mogelijk omlaag zal gaan druppelen.

Initiaal (initieel) Opstelling

Zo laat u de jaloezie automatisch bewegen

②Druk op SWING/FIX

Zet de luchtuitlaatjaloezie in de onderste positie en druk vervolgens nogmaals op SWING/FIX.

- De melding [SWING ] wordt weergegeven en de uitblaasrichting wordt automatisch afwisselend omhoog- en omlaag gericht. Wanneer de verschillende binnenunits met één afstandsbediening bediend worden, kunt u elke binnenunit afzonderlijk selecteren om de uitblaasrichting in te stellen.

Zo stopt u het automatisch bewegen van de jaloezie

③Druk nogmaals op SWING/FIX wanneer de luchtuitlaatjaloezie automatisch wordt bewogen.

- De luchtuitlaatjaloezie kan in elke gewenste positie worden gestopt. Vervolgens kunt u dan opnieuw de uitblaasrichting instellen vanaf de bovenste positie door op SWINGFIX te drukken. * Omdat de luchtuitlaatjaloezie bij koelen/drogen omlaag gericht is, zal de jaloezie niet stoppen. Als u de automatische beweging van de luchtuitlaatjaloezie stopt als de jaloezie omlaag beweegt, zal de jaloezie op de derde positie vanaf boven stoppen.

④ UNIT

- Druk, om de uitblaasrichting voor elk apparaat afzonderlijk in te stellen, op UNIT. In het display worden achtereenvolgens alle nummers van de binnenunits bij groepsbediening weergegeven. Stel vervolgens de uitblaasrichting in voor de weergegeven binnenunit.

- Als er geen informatie in het display wordt weergegeven, kunt u alle binnenunits tegelijkertijd instellen. - Telkens wanneer u op UNIT drukt, verandert het display zoals is weergegeven in de afbeelding.

TEMP. ON / OFF TIMER SET FAN MODE SWING/FIXTIME VENT UNITSET CL FILTER RESET TEST ①, ②, ③ ④

Bij VENTILEREN

In alle modi

Display wanneer de jaloezie niet automatisch wordt bewogen

Koelen/Drogen

DE TIMER GEBRUIKEN

U kunt de timer op drie verschillende manieren gebruiken.

Uitschakeltimer : Het apparaat wordt uitgeschakeld nadat de ingestelde tijd verstreken is.

Herhalingsuitschakeltimer : Het apparaat wordt steeds uitgeschakeld nadat de ingestelde tijd verstreken is.

Inschakeltimer : Het apparaat wordt ingeschakeld nadat de ingestelde tijd verstreken is.

De timer gebruiken

TEMP. ON / OFF TIMER SET FAN MODE SWING/FIXTIME VENT SET CL UNIT FILTER RESET TEST ① ② ③ ④

①Druk op de Timerinsteltoets.

• Het timerdisplay verandert steeds wanneer u op de toets drukt.
• De meldingen SET DATA 📋 knipperen.

②Druk op TIMER SET om de optie "SET TIME" in te stellen.

Telkens wanneer u op de toets ⚠rukt, neemt de ingestelde tijd toe in stappen van de 0,5 uur (30 minuten).

Bij de hierboven ingestelde tijd Id (24 uur), neemt de ingestelde tijd toe in stappen van 1 uur.

De maximaal instelbare tijd is 7d (168 uur).

Op de afstandsbediening wordt de ingestelde tijd, wanneer deze korter is dan 24 uur, weergegeven met een nauwkeurigheid van 0,5 uur (*1), en wanneer deze langer is dan 24 uur (*2), in dagen plus de tijd.

Telkens wanneer u op de toets ▼ drukt, neemt de ingestelde tijd toe in stappen van 0,5 uur (30 minuten) (tussen 0,5 uur en 23,5 uur) of in stappen van 1 uur (tussen 24 uur en 168 uur).

Voorbeeld van het display op de afstandsbediening

- Wanneer de ingestelde tijd 23,5 uur is (*1)

- Wanneer de ingestelde tijd 34 uur is (*2)

*a: Stelt een dag (24 uur) voor. *b: Stelt 10 uur voor (totaal 34 uur).

③Druk op de toets SET.

- De melding SET DATA dooft en het display wordt verlicht.

(Wanneer de INSCHAKELTIMER geactiveerd is, wordt de tijd weergegeven. Wanneer de tijd op de timer verstreken is, worden alle andere meldingen gedoofd)

De timer uitschakelen

④Druk op de toets CL.

- De melding TIMER dooft.

OPMERKING

- Na het instellen wordt de 'Herhalingsuitschakeltimer' opnieuw ingeschakeld. het apparaat wordt opnieuw ingeschakeld en uitgeschakeld met behulp van dezelfde timer. Druk, om de timer uit te schakelen, op de toets (b)ON / OFF

AUTOMATISCHE HERSTART

Deze airconditioning is uitgerust met een automatische herstartfunctie waarmee de airconditioning na een stroomuitval weer met de juiste instellingen gaat werken zonder dat gebruik moet worden gemaakt van de afstandsbediening. De airconditioning schakelt drie minuten na het herstellen van de stroomvoorziening automatisch weer aan.

INFORMATIE

De AUTOMATISCHE HERSTARTFUNCTIE is niet af fabriek ingesteld en bijgevolg moet u die zelf instellen.

AUTOMATISCHE HERSTARTFUNCTIE INSTELLEN

Om de automatische herstartfunctie in te stellen, gaat u als volgt tewerk:

Het toestel moet zijn aangeschakeld de functie kan niet worden ingesteld wanneer het af staat.

Om de automatische herstartfunctie te activeren, houdt u de TEMPORARY knop minimum 3 en maximum 10 seconden ingedrukt.

De airconditioning bevestigt de instelling en laat twee pieptonen afgeven (een lange pieptoon gevolgd door een korte) en het ⏻ lampje knippert gedurende 5 seconden (5 Hz). Het systeem herstart nu automatisch.

De bovenstaande automatische herstartinstellingen kunnen worden verricht:

Om de automatische herstartfunctie te annuleren, gaat u als volgt tewerk:

Herhaal de instelprocedure: de airconditioner zal de instelling bevestigen en twee pieptonen afgeven (een lange pieptoon gevolgd door een korte).

De airconditioning moet nu handmatig opnieuw worden gestart met de afstandsbediening nadat de stroomvoorziening werd afgezet.

De functie wordt geannuleerd:

• De airconditioning kiest en werkt in de koel-, verwarmings- of ventilatiestand afhankelijk van de kamertemperatuur en de ingestelde temperatuur.
• Wanneer de AUTO stand u niet bevalt, kunt u de instellingen ook handmatig verrichten.

Werking met hoog vermogen (Hi POWER)

Wanneer u tijdens koeling, verwarming of in de AUTO stand op de Hi POWER knop drukt, start de airconditioning de volgende functie.

•Koeling

De koelfunctie treedt in werking wanneer de temperatuur 1°C lager ligt dan de insteltemperatuur.

De ventilatorsnelheid wordt alleen verhoogd wanneer de die voor de Hi POWER werking niet hoog is.

- Verwarming

De verwarmingsfunctie treedt in werking wanneer de temperatuur 2°C hoger ligt dan de insteltemperatuur.

De ventilatorsnelheid wordt alleen verhoogd wanneer de die voor de Hi POWER werking niet hoog is.

ECO-WERKING

Wanneer u tijdens koeling, verwarming of in de AUTO-stand op de ECO-knop drukt, gaat de aircondotioning de temperatuur in de kamer, het toerental van de ventilator en de werkingsmode automatisch regelen om energie te besparen (behalve in DRY, FAN ONLY, en ON TIMER mode).

- Onder bepaalde omstandigheden kan de ECO-mode niet zorgen voor een adequate verwarming of koeling omwille van de energiebesparing.

STILLE WERKING

Wanneer u tijdens koeling, verwarming of in de AUTO-stand op de QUITE-knop drukt, zal de aircondotioning aan een superlaag toerental gaan draaien voor een stille werking (behalve in DRY-modus).

DRY functie

Deze stand wordt gekozen wanneer de kamertemperatuur hoger ligt dan de insteltemperatuur.

De temperatuur wordt geregeld en de lucht wordt ontvochtigd door de koel- en ventilatiefunctie herhaaldelijk aan en uit te schakelen.

Bij gebruik van de afstandsbediening verschijnt AUTO als ventilatorsnelheid en wordt overgeschakeld naar lage snelheid.

Koeling Ventilatie Koeling Ventilatie Koeling T Tijd Kamertemperatuur Insteltemperatuur

TIPS VOOR ZUINIGE WERKING

Hou de kamertemperatuur op een comfortabel peil

Reinig de luchtfilters

Met verstopte luchtfilters werkt de airconditioning minder efficiënt. Reinig de filters om de twee weken.

Open deuren en vensters niet vaker dan nodig

Om koele of warme lucht binnen te houden, moeten deuren en vensters zoveel mogelijk dicht blijven.

Gordijnen

Sluit de gordijnen bij het koelen om directe zonnestraling te vermijden. Sluit de gordijnen bij het verwarmen om de warmte binnen te houden.

Gebruik de timer op de juiste manier

Stel de timer in voor de gewenste werkingsduur.

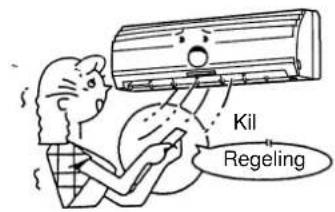

Zorg voor een gelijkmatige luchtcirculatie in de kamer

Regel de luchtstroom voor een gelijkmatige luchtcirculatie in de kamer.

Blaast naar omhoog Noele en door langt Warne lucht Luchtstroomregeling

Blaast naar omlaag

TEMPORARY FUNCTIE

TEMPORARY functie

Deze functie dient om het toestel tijdelijk te bedienen wanneer de afstandsbediening zoek is of de batterijen leeg zijn.

•Druk de TEMPORARY knop eenmaal in (maximum
3 seconden) om de airconditioning aan te schakelen.
- De laatste functie bediend met de afstandsbediening wordt uitgevoerd. (Wanneer de afstandsbediening niet werd gebruikt, wordt functie A uitgevoerd (insteltemperatuur: 24°C, ventilatorsnelheid: HIGH).)

OPGELET

Door de TEMPORARY knop gedurende 10 seconden ingedrukt te houden, start geforceerde koeling op de hierboven beschreven manier. (Dit belast de airconditioning. Gebruik dit alleen voor testdoeleinden.) Alle indicatoren van de binnenmodule gaan nu branden.

De afstandsbediening is zoek Er is een noodfunctie voorzien!

Zet altijd de stroomonderbreker of hoofdschakelaar af alvorens de airconditioning te reinigen.

Reiniging van binnenmodule en afstandsbediening

OPGELET

• Reinig binnenmodule en afstandsbediening met een droge doek.
• Wanneer de binnenmodule heel vuil is, kan die ook worden gereinigd met een doek die lichtjes is bevochtigd met koud water.
• Reinig de afstandsbediening nooit met een vochtige doek.
• Gebruik geen chemisch behandelde doek voor het reinigen en laat dergelijke materialen ook niet lang op het toestel liggen. Hierdoor kan de behuizing immers worden aangetast.
• Gebruik geen benzine, thinner, schuurpoeder of andere solventen voor het reinigen.
  Dergelijke producten kunnen de plastic behuizing doen barsten of vervormen.

Indien u het toestel minstens 1 maand niet gebruikt

(1) Laat de airconditioning ongeveer een dag in de ventilatiestand (FAN ONLY) werken om ze inwendig te drogen.
(2) Zet de airconditioning af en schakel de stroomonderbreker uit.
(3) Haal de batterijen uit de afstandsbediening.

Wrijven met droge doek

Thinner 100g

Met de MODE knop in de stand FAN ONLY.

FAN ONLY functie

Voorafgaande controle

OPGELET

• Controleer of de luchtfilters zijn aangebracht.
• Controleer of de luchtuitlaat of inlaat van de buitenmodule niet is afgesloten.

Het luchtfilter reinigen

Reinig de luchtfilters om de 2 weken. Wanneer de luchtfilters vol stof zitten, werkt de airconditioning minder goed.

Reinig de luchtfilters zoveel mogelijk.

1 Open het luchtinlaatrooster.
Zet het luchtinlaatrooster horizontaal.

2 Neem de linker en rechter handle van het luchtfilter vast om het iets op te heffen en trek het dan omlaag om het uit de filterhouder te halen.

3 Verwijder de Sasa-Zeolite plus-filters en de Bio-enzyme & Gingko-filters aan de rugzijde van het luchtfilter.

4 Verwijder het stof van de filters met een stofzuiger of was ze met water. Laat gewassen luchtfilters drogen in de schaduw.

Steek de bovenkant van het luchtfilter in en controleer of het links en rechts volledig in de binnenmodule zit.

6

Sluit het luchtinlaatrooster.

Het luchtinlaatrooster reinigen

(1) Open en verwijder het luchtinlaatrooster.
(2) Was het met een spons of handdoek en laat het drogen.
(3) Plaats het terug en sluit het.

INFORMATIE

Uw ontgeurings- en anti-virus filter onderhouden.

Reinig het filter om de 6 maanden of als het bedekt is met stof.

1. Reinig het oppervlak van het filter zacht met een stofzuiger.
2. Spoel het filter indien het vuil blijft kort en zacht in koel water.
3. Droog het filter minstens 6 uur in het zonlicht om de ontgeuringseigenschappen van Zeolite te herstellen.
4. Vervang het filter om de 2 jaar. (P/N: RB-A610DE)

Uw luchtzuiverings- en anti-allergiefilter onderhouden. Reinig het filter om de 6 maanden of als het bedekt is met stof.

1. Reinig het oppervlak van het filter zacht met een stofzuiger. (Gebruik geen water om het filter te reinigen.)
2. Vervang het filter om de 2 jaar. (P/N: RB-A606SE)

Opmerking: De levensduur van het filter wordt bepaald door de hoeveelheid onzuiverheden in de gebruiksomgeving. Meer onzuiverheden kunnen vaker reinigen en vervangen noodzakelijk maken. In alle gevallen adviseert Toshiba een bijkomende set filters om de luchtzuiverings- en ontgeuringsprestaties van uw airconditioner te verbeteren.

Wanneer het toestel voor het eerst na de installatie wordt aangeschakeld, brandt het lampje ongeveer 5 minuten lang om de adressen van systemen en eenheden in te stellen. Wanneer het toestel de volgende keer wordt aangeschakeld, brandt het lampje ongeveer 1 minuut lang.

Terwijl het bovengenoemde lampje brandt, kunnen er geen bevelen van de afstandsbediening worden ontvangen. Dit is normaal en duidt niet op een storing.

WERKING EN PRESTATIES AIRCONDITIONING

Een beveiligingsfunctie zorgt ervoor dat de airconditioning pas na 3 minuten aanschakelt wanneer ze meteen wordt herstart nadat ze heeft gewerkt of de hoofdschakelaar aan werd gezet. Dit beschermt het toestel.

Verwarmingskarakteristieken

Voorverwarming

De airconditioning produceert niet meteen warme lucht nadat ze is aangeschakeld.

Eerst moet de binnenwarmtewisselaar opwarmen, zodat het toestel pas na ongeveer 5 minuten warmte lucht produceert.

(Het 📷 lampje licht ondertussen op om de voorverwarmingsfunctie te signaleren.)

Warmeluchtregeling

Wanneer de kamertemperatuur de insteltemperatuur bereikt, wordt het ventilatortoerental automatisch verlaagd om tocht te vermijden.

Ontdooien

Wanneer de buitenmodule tijdens het verwarmen bevriest, start het ontdooien automatisch (gedurende 5 à 10 minuten) om de verwarming op peil te houden, waarbij het 📍 lampje aan is. (Het rooster wordt nu automatisch bediend.)

- Tijdens het ontdooien draaien de ventilatoren in de binnen- en buitenmodule niet.

- Tijdens het ontdooien wordt dooiwater afgetapt via de bodemplaat van de buitenmodule.

Warmvermogen

Bij het verwarmen wordt warmte geabsorbeerd van buiten en binnen afgegeven. Dat wordt het warmtepompsysteem genoemd. Wanneer het buiten te koud is, gebruikt u bij voorkeur een verwarmingstoestel samen met de airconditioning.

Hou rekening met sneeuwophoping

Stel de buitenmodule zo op dat ze niet is blootgesteld aan ophoping van sneeuw, bladeren of dergelijke. Het is belangrijk dat de luchtstroom van de buitenmodule niet wordt belemmerd om een beperking van het koel- of warmvermogen te vermijden. Tijdens het verwarmen en bij vriestemperaturen kan het water dat door automatische ontdooiing uit de buitenmodule werd afgetapt zich verzamelen en bevriezen. Zorg voor een vlotte afvoer of opslorping.

Stroomuitval

Als Auto Restart niet wordt geactiveerd, wordt de module als gevolg van een stroomstoring uitgeschakeld.

- Het lampje gaat ongeveer 1 minuut branden als de stroom weer wordt ingeschakeld.

- Druk op de START/STOP knop op de afstandsbediening om het toestel weer aan te schakelen.

Werkingsvoorwaarden

Om optimaal te presteren, moet de airconditioning in de volgende omgevingsvoorwaarden werken:

Koeling	Buitentemperatuur : -5°C tot 43°C (RAV-SM***AT-E) : -15°C tot 43°C (RAV-SP***AT-E)
	Kamertemperatuur : 21°C tot 32°C (Droge kleptemperatuur) : 15°C tot 24°C (Natte kleptemperatuur)
	OPGELETRelatieve vochtigheidsgraad in de kamer – minder dan 80%. Wanneer de airconditioning werkt bij een hogere vochtigheidsgraad, kan er vocht op condenseren.
Verwarming	Buitentemperatuur : -15°C tot 15°C (Natte kleptemperatuur)
	Kamertemperatuur : 15°C tot 28°C (Droge kleptemperatuur)

Indien de airconditioning in andere omstandigheden werkt dan hierboven beschreven, kunnen veiligheidsvoorzieningen in werking treden.

PROBLEMEN EN OORZAKEN

OPGELET

In de volgende omstandigheden moet u de airconditioning meteen afzetten, de stroomvoorziening uitschakelen en contact opnemen met de dealer:

• Onbetrouwbare schakelfunctie.
• De hoofdzekering slaat vaak door of de stroomonderbreker wordt vaak geactiveerd.
• Er is een vreemd voorwerp of water in de airconditioning terecht gekomen.
• Andere ongewone omstandigheden.
• Als u de bekabelde afstandsbediening gebruikt, wordt een abnormaal scherm op het display weergegeven.

Controleer de volgende punten alvorens onderhouds- of reparatiewerkzaamheden te verrichten.

Werkt niet

• De hoofdschakelaar staat af.
• De stroomonderbreker werd geactiveerd om de stroomvoorziening te onderbreken.
• De hoofdzekering is doorgeslagen.
  -Geen stroom.
• De batterijen in de afstandsbediening zijn leeg.
  •ON timer is ingesteld.
• Signaal wordt met de afstandsbediening naar de submodule gestuurd. (zie pagina 7.)
• Adres wordt gestuurd. ( ↗ zie pagina 3.)
• De werking van de binnenmodule wordt beperkt door de afstandsbediening die een ander systeem bestuurt.

(Als het signaal is verstuurd, is een waarschuwingsgeluid

(5 pieptonen) hoorbaar.)

Gebrekkige koeling of verwarming

• De luchtuitlaat of –inlaat van de buitenmodule is afgesloten.
• Deuren of vensters staan open.
• Het luchtfilter zit vol stof.
• Het blaasrooster staat niet in de juiste stand.
• Het ventilatortoerental is te laag ingesteld.
• De airconditioning wordt in de QUIET-, de ECO- of de DRY-modus gebracht.
• De insteltemperatuur is te hoog. (Bij koeling)
• De insteltemperatuur is te laag. (Bij verwarming)

Controleer de volgende punten alvorens onderhouds- of reparatiewerkzaamheden te verrichten.

Condensvocht achteraan op de binnenmodule.

- Dauwdruppels achteraan op de binnenmodule worden automatisch verzameld en afgevoerd.

Binnen- of buitenmodule maakt een vreemd geluid.

- Bij sterke temperatuurschommelingen maakt de binnen- of buitenmodule soms een vreemd geluid (tikkend of stromend geluid) door het uitzetten/samentrekken van onderdelen of variaties in de koelmiddelstroom.

Vreemde geur in de kamer.

De airconditioning geeft een slechte geur af.

- De geur is afkomstig uit muren, tapijten, meubelen, kledij e.d..

De buitenmodule bevriest tijdens het verwarmen. Water wordt afgevoerd uit de buitenmodule.

• De buitenmodule bevriest soms tijdens het verwarmen. Het toestel wordt dan automatisch ontdooid (gedurende 2 tot 10 minuten) om het warmvermogen intact te houden.
• Tijdens het ontdooien blazen binnen- en buitenmodule niet.
• Wanneer de koelmiddelstroom wordt omgeschakeld voor ontdooiing is een sissend geluid hoorbaar.
• Water afkomstig van de automatische ontdooiingsfunctie tijdens het verwarmen wordt afgevoerd uit de buitenmodule.

De luchtstroom varieert hoewel de FAN knop niet in de AUTO stand staat.

- Wanneer de blaaslucht tijdens het verwarming minder warm is, verandert of stopt de airconditioning automatisch de luchtstroom uit de binnenmodule om het niet te kil te laten aanvoelen in de kamer.

De buitenmodule produceert een witte mist van koude lucht of water.

- Bij het koelen resp. ontdooien produceren de binnenmodule resp. buitenmodule soms stoom.

Automatische werking van het verticale luchtblaasrooster.

- Wanneer de kamer- of buitentemperatuur tijdens het verwarmen te hoog oploopt, wordt het verticale luchtblaasrooster gesloten en vervolgens automatisch weer in de uitgangspositie gebracht.
