Wir danken Ihnen, dass Sie sich für ein TOSHIBA Klimagerät entschieden haben.

Bitte lesen Sie diese Betriebsanleitung, bevor Sie Ihr Klimagerät benutzen, sorgfältig.

- Lassen Sie sich die "Betriebsanleitung" und das "Installations-Handbuch" unbedingt vom Installateur

oder vom Lieferanten aushändigen.

Eine Bitte an den Installateur oder Lieferanten:

Bitte erklären Sie dem Käufer den Inhalt der Betriebsanleitung und händigen sie Ihm aus.

EINFÜHRUNG EINES NEUEN KÜHLMITTELS

Dies ist ein neuartiges Klimagerät. Anstatt des herkömmlichen Kühlmittels R22 verwendet es das neue ozonschichtschonende HFC Kühlmittel R410A.

ADOZIONE DI UN NUOVO REFRIGERANTE

PROBLEMES ET CAUSES 27

INHALT

ZUBEHÖR/BESTANDTEILE DES LUFTFILTERS .... 1

SICHERHEITSVORKEHRUNGEN .... 1

TEILEBEZEICHNUNG 3

BBEZEICHNUNGEN UND FUNKTIONEN DER ANZEIGEN UND REGLER AM RAUMGERÄT 3

KABELLOSE FERNBEDIENUNG UND IHRE FUNKTION 4

BEZEICHNUNG UND FUNKTION DER ANZEIGEN DER KABELLOSEN FERNBEDIENUNG .... 5

VORBEREITUNGEN UND ÜBERPRÜFUNGEN VOR DEM BETRIEB .... 5

EINGESCHRÄNKTER BETRIEB BEI TWIN- UND GRUPPENKOMBINATIONEN ....7

HANDHABUNG DER FERNBEDIENUNG 8

AUTOMATIKBETRIEB 9

AUTOMATIKBETRIEB (AUTOMATISCHER BETRIEBSARTWECHSEL) ...... 9

KÜHL-/HEIZ-/NUR VENTILATOR - BETRIEB 10

ENTFEUCHTUNGS-BETRIEB 10

HOCHLEISTUNGSBETRIEB 11

TIMERBETRIEB 11

BETRIEB MIT VOREINSTELLUNGEN 13

REGULIERUNG DER LUFTSTROMRICHTUNG 14

KOMPONENTENBEZEICHNUNGEN UND FUNKTIONEN DER VERKABELTEN FERNBEDIENUNG 15

RICHTIGE HANDHABUNG 17

AUTOMATISCHER BETRIEB (AUTOMATISCHER WECHSEL) 18

EINSTELLUNG DER ZULUFTRICHTUNG 19

ZEITBETRIEB ....20

AUTOMATISCHER NEUSTART 21

WIE DIE KLIMAANLAGE FUNKTIONIERT ....22

BETRIEB OHNE FERNBEDIENUNG (TEMPORARY) 23

WARTUNGSHINWEISE 24

BETRIEB UND LEISTUNG DER KLIMAANLAGE 26

STÖRUNGEN UND IHRE URSACHEN 27

INDICE

ACCESSORI/COMPONENTI DEI FILTRI DELL'ARIA .... 1

PRECAUZIONI PER LA SICUREZZA 1

TIMERGESTUURDE WERKING 11

PRESET-WERKING 13

LUCHTSTROOM REGELEN 14

BENAMINGEN EN WERKING VAN DE DRAADAFSTANDSBEDIENING .... 15

CORRECT GEBRUIK 17

AUTOMATISCHE BEDIENING (AUTOMATISCH OMSCHAKELEN) 18

LUCHTSTROOMREGELING 19

DE TIMER GEBRUIKEN 20

AUTOMATISCHE HERSTART 21

WERKING VAN DE AIRCONDITIONING 22

Halterung der Fernbedienung

Batterien (zwei)

Sasa-Zeolite plus-Filter (zwei)

Bio-enzyme & Gingko-Filter (zwei)

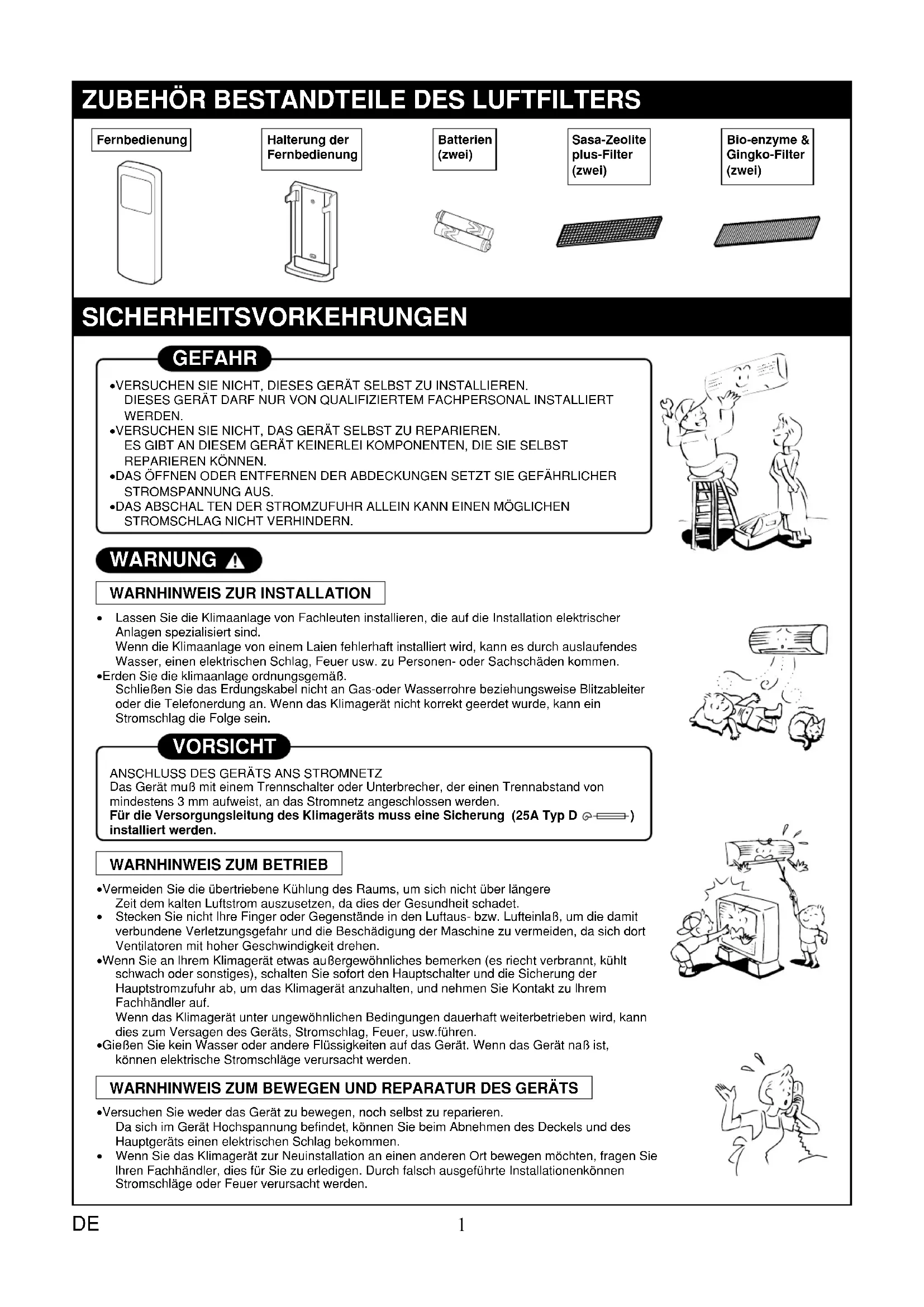

SICHERHEITSVORKEHRUNGEN

GEFAHR

• VERSUCHEN SIE NICHT, DIESES GERÄT SELBST ZU INSTALLIEREN. DIESES GERÄT DARF NUR VON QUALIFIZIERTEM FACHPERSONAL INSTALLIERT WERDEN.
• VERSUCHEN SIE NICHT, DAS GERÄT SELBST ZU REPARIEREN. ES GIBT AN DIESEM GERÄT KEINERLEI KOMPONENTEN, DIE SIE SELBST REPARIEREN KÖNNEN.
  •DAS ÖFFNEN ODER ENTFERNEN DER ABDECKUNGEN SETZT SIE GEFÄHRLICHER STROMSPANNUNG AUS.
  •DAS ABSCHAL TEN DER STROMZUFUHR ALLEIN KANN EINEN MÖGLICHEN STROMSCHLAG NICHT VERHINDERN.

• Lassen Sie die Klimaanlage von Fachleuten installieren, die auf die Installation elektrischer Anlagen spezialisiert sind. Wenn die Klimaanlage von einem Laien fehlerhaft installiert wird, kann es durch auslaufendes Wasser, einen elektrischen Schlag, Feuer usw. zu Personen- oder Sachschäden kommen.
• Erden Sie die klimaanlage ordnungsgemäß. Schließen Sie das Erdungskabel nicht an Gas-oder Wasserrohre beziehungsweise Blitzableiter oder die Telefonerdung an. Wenn das Klimagerät nicht korrekt geerdet wurde, kann ein Stromschlag die Folge sein.

VORSICHT

ANSCHLUSS DES GERÄTS ANS STROMNETZ

Das Gerät muß mit einem Trennschalter oder Unterbrecher, der einen Trennabstand von mindestens 3 mm aufweist, an das Stromnetz angeschlossen werden. Für die Versorgungsleitung des Klimageräts muss eine Sicherung (25A Typ D 📞) installiert werden.

WARNHINWEIS ZUM BETRIEB

• Vermeiden Sie die übertriebene Kühlung des Raums, um sich nicht über längere Zeit dem kalten Luftstrom auszusetzen, da dies der Gesundheit schadet.
• Stecken Sie nicht Ihre Finger oder Gegenstände in den Luftaus- bzw. Lufteinlaß, um die damit verbundene Verletzungsgefahr und die Beschädigung der Maschine zu vermeiden, da sich dort Ventilatoren mit hoher Geschwindigkeit drehen.
• Wenn Sie an Ihrem Klimagerät etwas außergewöhnliches bemerken (es riecht verbrannt, kühlt schwach oder sonstiges), schalten Sie sofort den Hauptschalter und die Sicherung der Hauptstromzufuhr ab, um das Klimagerät anzuhalten, und nehmen Sie Kontakt zu Ihrem Fachhändler auf.
  Wenn das Klimagerät unter ungewöhnlichen Bedingungen dauerhaft weiterbetrieben wird, kann dies zum Versagen des Geräts, Stromschlag, Feuer, usw.führen.
• Gießen Sie kein Wasser oder andere Flüssigkeiten auf das Gerät. Wenn das Gerät naß ist, können elektrische Stromschläge verursacht werden.

WARNHINWEIS ZUM BEWEGEN UND REPARATUR DES GERÄTS

• Versuchen Sie weder das Gerät zu bewegen, noch selbst zu reparieren.
  Da sich im Gerät Hochspannung befindet, können Sie beim Abnehmen des Deckels und des Hauptgeräts einen elektrischen Schlag bekommen.
• Wenn Sie das Klimagerät zur Neuinstallation an einen anderen Ort bewegen möchten, fragen Sie Ihren Fachhändler, dies für Sie zu erledigen. Durch falsch ausgeführte Installationenkönnen Stromschläge oder Feuer verursacht werden.

VORSICHTSHINWEISE ZUR INSTALLATION

• Verlegen Sie den Drainageschlauch ordentlich, um das korrekte Ablaufen des Wassers sicherzustellen.
  Eine falsch verlegte Drainage kann zu Überschwemmungen im Haus und nassen Möbeln führen.
• Achten Sie darauf, das Klimagerät an eine eigene Stromzufuhr mit der vorgeschriebenen Netzspannung anzuschließen, da das Gerät ansonsten beschädigt werden oder ein Feuer verursachen könnte.
• Installieren Sie das Gerät nicht an einem Ort, an dem entzündbares Gas austreten könnte.
  Wenn sich entzündbares Gas um das Gerät herum ansammelt, kann ein Brand verursacht werden.

VORSICHTSHINWEISE ZUR BEDIENUNG

• Lesen Sie dieses Handbuch sorgfältig, bevor Sie die Klimannlage in Betrieb nehmen. Im Handbuch werden wichtige Details für den täglichen Betrieb des Geräts erläutert.
• Benützen Sie diese Klimaanlage nicht für spezielle Anwendungen, wie zur Konservierung von Lebensmitteln, Klimatisierung von Präzisionsinstrumenten und Kunstobjekten oder zum Ausbrüten von Tieren, Pflanzen, etc.
• Installieren Sie das Gerät nicht in Räumen mit Sonderfunktionen wie beispielsweise auf Schiffen oder jede Art von Fahrzeugen, da dies wesentlichen Einfluss auf die Leistung und einwandfreie Funktion des Gerätes haben kann.
• Vermeiden Sie es, Zimmerpflanzen und Tiere dem Luftstrom der Klimaanlage auszusetzen, da dies ihre Gesundheit und ihr Wachstum beeinträchtigt.
• Wenn die Klimaanlage im gleichen Raum mit einer Verbrennungsanlage betrieben wird, achten sie sorgfältig auf die Belüftung, um Frischluft in den Raum zu lassen. Eine unzureichende Belüftung läßt Sauerstoffmangel entstehen.
• Wenn die Klimaanlage in einem geschlossenen Raum betrieben wird, achten sie auf ausreichende Belüftung. Eine unzureichende Belüftung läßt Sauerstoffmangel entstehen.
• Berühren Sie die Bedienungstaste nicht mit nassen Fingern, ansonsten könnten Sie einen Stromschlag erhalten.
• Stellen Sie kein Verbrennungsgerät an einem Ort auf, an dem es direkt dem Luftstrom des Klimageräts ausgesetzt ist, da sonst die unvollständige Verbrennung die Folge sein könnte.
• Wenn die Klimaanlage über längere Zeit nicht benutzt wird, schalten Sie zur Sicherheit den Hauptschalter oder die Sicherung aus. Das Trennen vom Stromnetz schützt das Gerät vor Blitzeinschlag und Spannungssprüngen der Stromquelle.
• Stellen Sie kein Gefäß mit Wasser, wie zum Beispiel eine Vase auf das Gerät, weil das Wasser möglicherweise in das Gerät eindringen könnte, und durch die damit einhergehende Verschlechterung der Isolation, Stromschläge verursachen könnte.
• Prüfen Sie gelegentlich die Betonsockel, usw. der Basis des Außengeräts. Wenn die Basis beschädigt ist oder sich in einem schlechteren Zustand befindet, könnte das Gerät herunterkippen und im schlimmsten Fall eine Person verletzen.
• Säubern Sie das Gerät nicht mit Wasser. Ein Stromschlag könnte die Folge sein.
• Verwenden Sie zum Säubern des Geräts keinen Alkohol, Benzin, Verdünner, Glasreiniger, Poliermittel usw., weil sie die Kimaanlage verschlechtern oder beschädigen.
• Wenn Sie das Gerät säubern, schalten Sie vorher den Hauptschalter oder die Sicherung aus, um Verletzungen durch den elektrischen Ventilator im Inneren zu vermeiden. Für die detaillierte Beschreibung der Säuberungsmethode siehe Seite 24 und 25 im Abschnitt "Wartung".
• Legen Sie keine Gegenstände auf das Außengerät und treten Sie nicht darauf. Wenn Sei dies tun, könnte das Gerät umfallen und Sie Könnten eine persönliche Verletzung davontragen.
• Betreiben Sie die Klimaanlage im zulässigen Betriebstemperaturbereich, um die ursprüngliche Leistung des Geräts zu erhalten. Ansonsten könnte es schlecht funktionieren, versagen oder Wasser austreten.

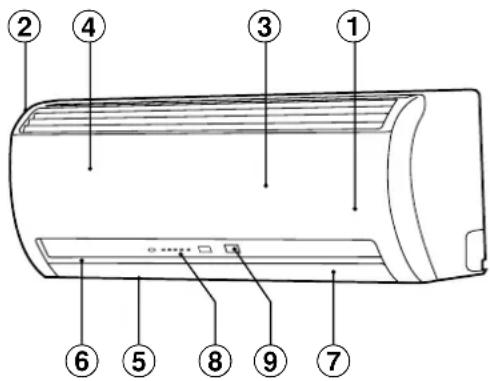

① Raumtemperatursensor
②Frontabdeckung
③Lufteinlaßabdeckgitter
④Luftfilter
⑤Luftauslaß
⑥Horizontale Luftstromklappe
⑦Vertikale Luftstromklappe
⑧Anzeigenfeld
Infrarotsignalempfänger
⑩Fernbedienung (Kabellos)
⑪ Fernbedienung (Verkabelt, nicht im Lieferumfang enthalten)

BBEZEICHNUNGEN UND FUNKTIONEN DER ANZEIGEN UND REGLER AM RAUMGERÄT

Anzeigenfeld

Zeigt die unten aufgeführten Betriebszustände an.

1. ⏻ Anzeige (BETRIEB) (grün)
   Diese Anzeige leuchtet während des Betriebs.

2. ⏻ Anzeige (TIMER) (grün)

Diese Anzeige leuchtet bei aktiviertem Timer.

HINWEIS

Falls der Timer (Zeitschaltuhr) an der verkabelten Fernbedienung eingestellt wird, leuchtet die Anzeige ⏻icht auf. Im Fall einer Twin- und Gruppenkombination leuchtet nur die Anzeige ⏻ an der Steuereinheit auf. (Siehe Seite 7.)

1. Anzeige (STANDBY) (orange)

Diese Anzeige leuchtet beim Einschalten des Geräts bzw. unmittelbar nach Beginn des Heizbetriebs und während des Abtaubetriebs und der Temperaturregelung auf.

VORSICHT

Wenn das Gerät nach der Montage zum ersten Mal eingeschaltet wird, leuchtet die Anzeige ☐wecks Adresseneingabe für System und Einheiten für ca. 5 Minuten auf. Beim nächsten Einschalten des Geräts leuchtet die Anzeige ☐ für ca. 1 Minute. Solange die obige Anzeige aufleuchtet, können keine Signale von der Fernbedienung empfangen werden. Dies ist jedoch keine Störung und kein Defekt.

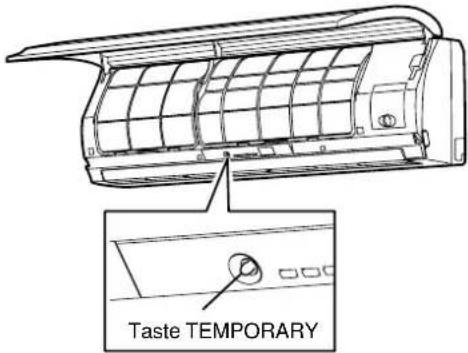

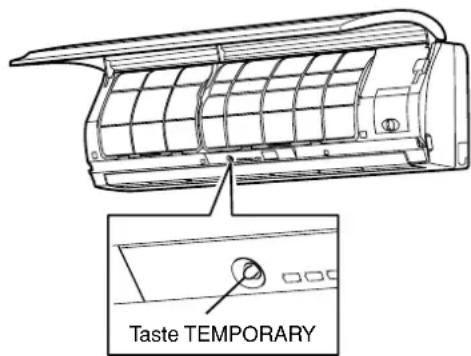

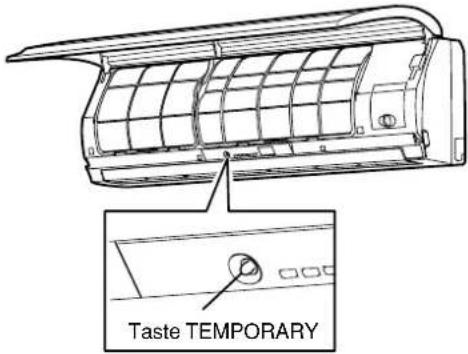

Taste TEMPORARY

Im Falle des Verlustes der Fernbedienung, Sie diese nicht zur Hand haben oder einfach die Batterien erschöpft sind, betätigen Sie die TEMPORARY Taste.

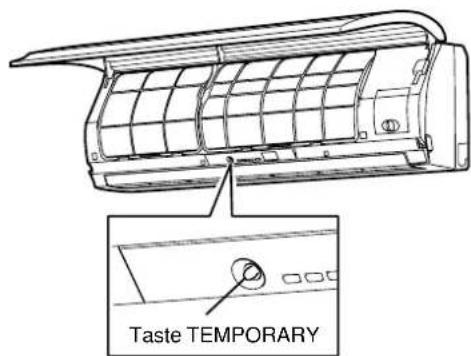

1. Öffnen Sie das Lufteinlaßabdeckgitter, so daß Sie die Taste TEMPORARY drücken können.
   Sie das Abdeckgitter so weit an, daß es einrastet und sich nicht von selbst schließt.
   Heben Sie das Abdeckgitter nicht weiter an, nachdem es mit einem Klicken eingerastet ist.

2. Schalten Sie die Klimaanlage mit der Taste TEMPORARY ein.

Drücken Sie die Taste erneut, um sie auszuschalten.

(Siehe Seite 23.)

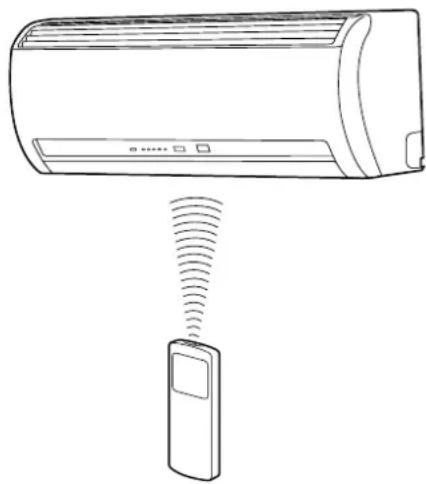

Überträgt die Fernbedienungs-signale zum Klimagerät.

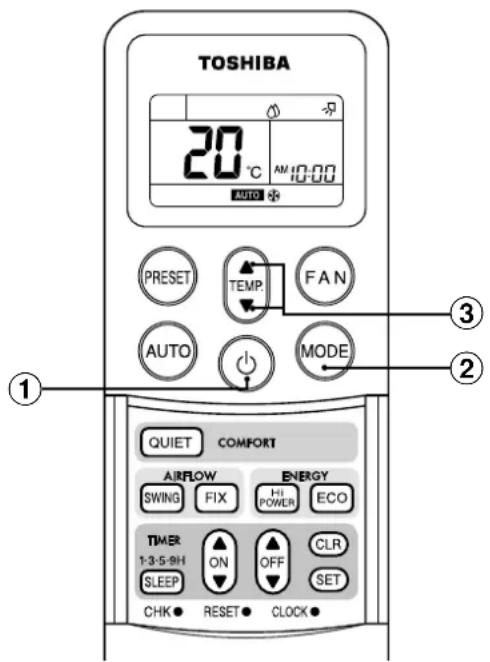

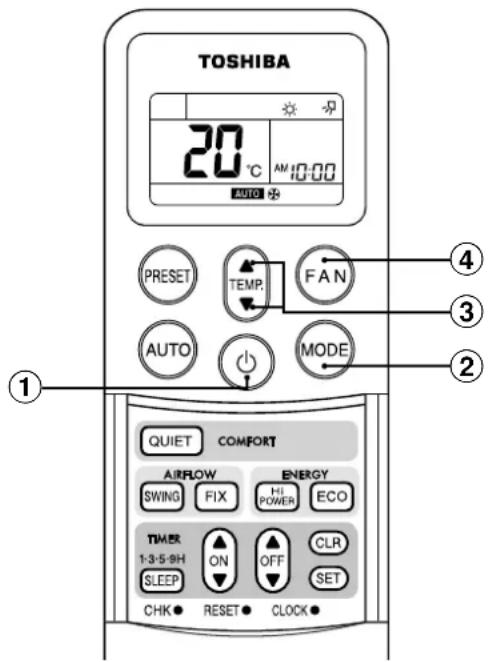

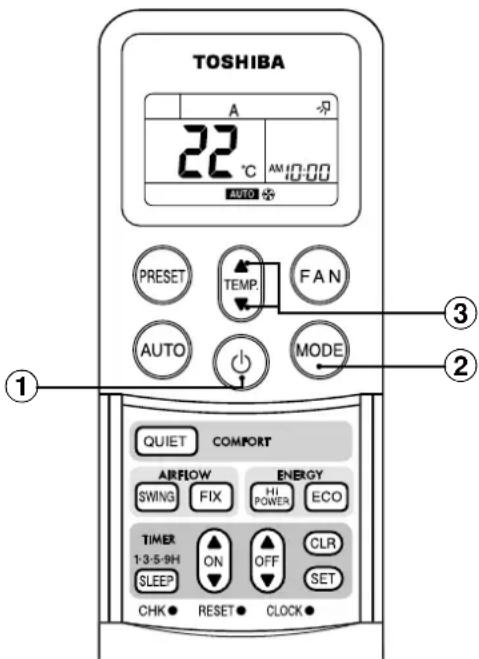

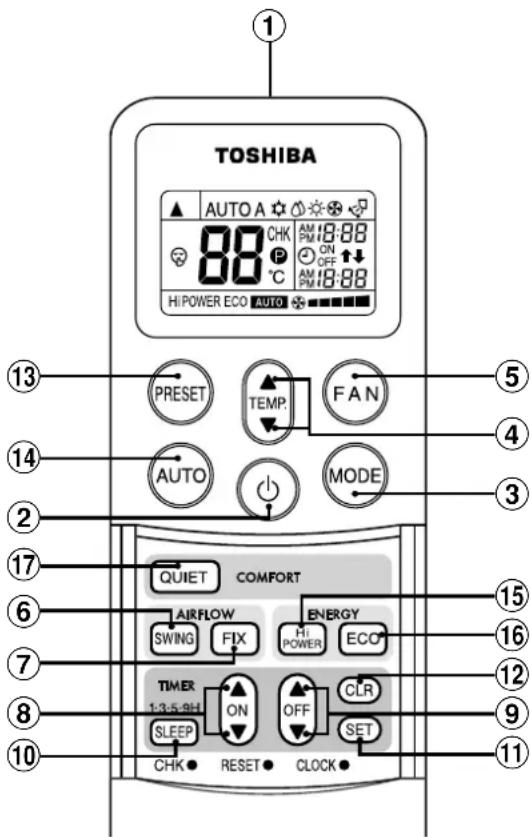

②EIN/AUS-Taste (START/STOP)

Drücken Sie zum Einschalten die Taste.

(Ein Empfangstonsignal erklingt.)

Drücken Sie zum Ausschalten die Taste erneut.

(Ein Empfangstonsignal erklingt.)

Wenn von der Inneneinheit kein Bestätigungston zu hören ist, drücken Sie die Taste zweimal.

③Betriebsartenwahltaste (MODE)

Wählen Sie mit dieser Taste den Modus aus.

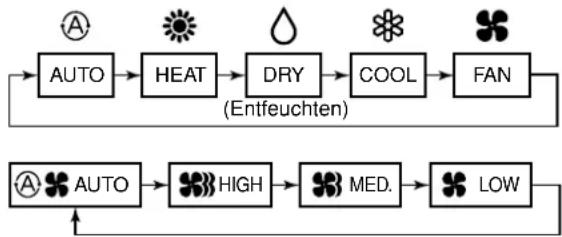

Mit jedem Tastendruck wird in folgender Reihenfolge ein

Modus ausgewählt : A : Automatischer Betriebsartwechsel,

☀ : Kühlung, ⚙️ : Entfeuchtung, ⚙️ : Heizung, ⚣️ : nur

Ventilator und wieder A. (Ein Empfangstonsignal erklingt.)

④Temperaturtaste (TEMP.)

▲…… zum Anheben der eingestellten Temperatur bis max. 30°C

▼...... Die Einstelltemperatur wird auf 17°C abgesenkt. (Ein Empfangstonsignal erklingt.)

⑤Ventilatordrehzahltaste (FAN)

Mit dieser Taste wählen Sie die Ventilatorgeschwindigkeit aus. Wenn Sie AUTO wählen, wird die

Ventilatorgeschwindigkeit automatisch je nach

Raumtemperatur eingestellt. Sie können die gewünschte Ventilatorgeschwindigkeit aber auch manuell einstellen, indem Sie eine der fünf möglichen Geschwindigkeiten auswählen.

(Ein Empfangstonsignal erklingt.)

⑥Taste für autom.

Schwenkklappenfunktion (SWING)

Zum Schwenken der Klappe diese Taste drücken.

(Es ertönt ein Signalempfangston.)

Zum Stoppen der Klappe die Taste SWING drücken.

(Es ertönt ein Signalempfangston.) (→ Siehe Seite 14.)

⑦Taste zur Klappeneinstellung (FIX)

Mit dieser Taste stellen Sie die Richtung des Luftstroms ein. (Ein Empfangstonsignal erklingt.) Wenn diese Taste gedrückt gehalten wird, ertönt ein dauerhafter Bestätigungston. (☐ Siehe Seite 14.)

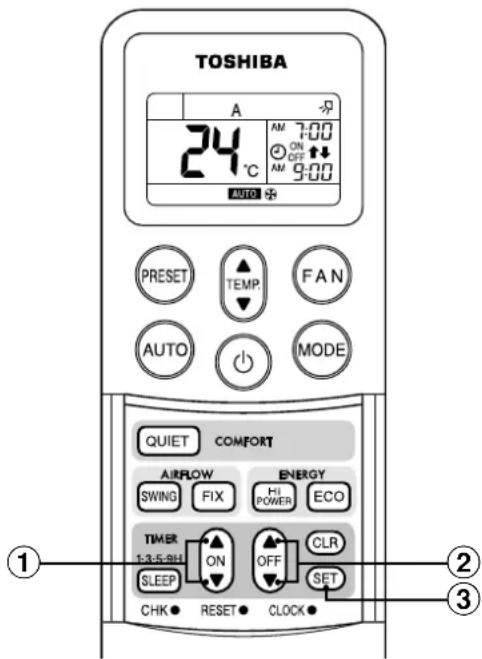

⑧Einschalttimer-Taste (ON)

Mit dieser Taste stellen Sie den ON-Timer ein.

Um die Uhr vorzustellen, drücken Sie die Taste "💡".

Um die Uhr zurückzustellen, drücken Sie die Taste "☐".

⑨ Ausschalttimer-Taste (OFF)

Mit dieser Taste stellen Sie den OFF-Timer ein.

Um die Uhr vorzustellen, drücken Sie die Taste " 🔊".

Um die Uhr zurückzustellen, drücken Sie die Taste "☐".

⑩ Abschaltautomatiktaste (SLEEP)

Diese Funktion steht bei einer Twin- und

Gruppenkombination nicht zur Verfügung

(Siehe Seite 7.)

Drücken Sie diese Taste, um den Betrieb der

Abschaltautomatik zu starten (OFF-Timer).

Sie können für das Ausschalten der Klimaanlage mit dem

OFF-Timer eine der vier möglichen Einstellungen

(1, 3, 5 oder 9 Stunden) auswählen. (→ Siehe Seite 22.)

⑪ Reservierungstaste (SET)

Mit dieser Taste programmieren Sie Zeiteinstellungen.

(Ein Empfangstonsignal erklingt.)

⑫Löschtaste (CLR)

Mit dieser Taste schalten Sie ON-Timer und OFF-Timer aus.

Dabei ist ein Bestätigungston zu hören.

(Ein Empfangstonsignal erklingt.)

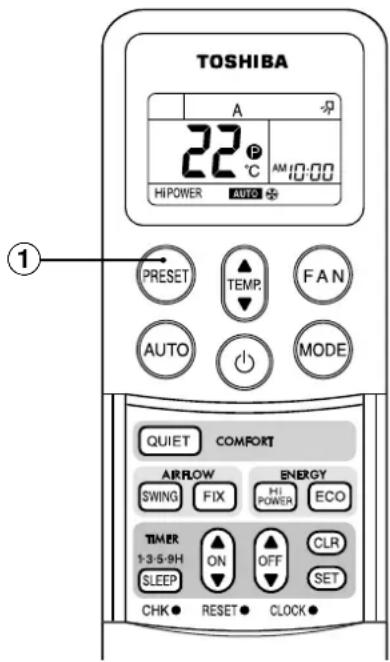

⑬Speicher- und Voreinstellungstaste (PRESET)

Mit dieser Taste bedienen Sie das Klimagerät entsprechend der Einstellungen, die zur künftigen Verwendung im Gerät gespeichert wurden.

Drücken Sie diese Taste erneut mehr als 3 Sekunden lang, um die Einstellung zu speichern, die an der Fernbedienung angezeigt wird. Das Symbol P wird angezeigt.

(Siehe Seite 13.)

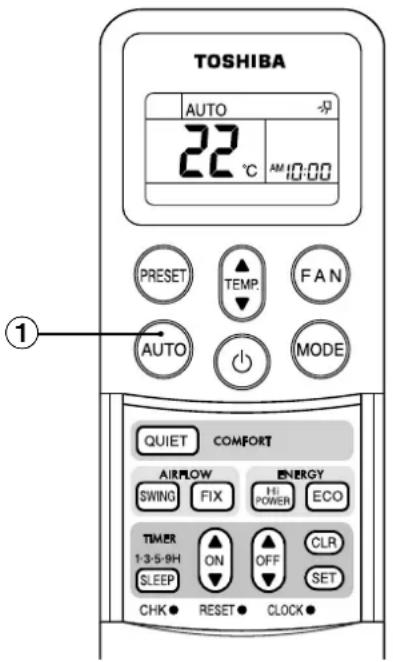

⑭ Automatiktaste (AUTO)

Drücken Sie diese Taste für automatischen Betrieb des

Klimageräts. (Ein Empfangstonsignal erklingt.)

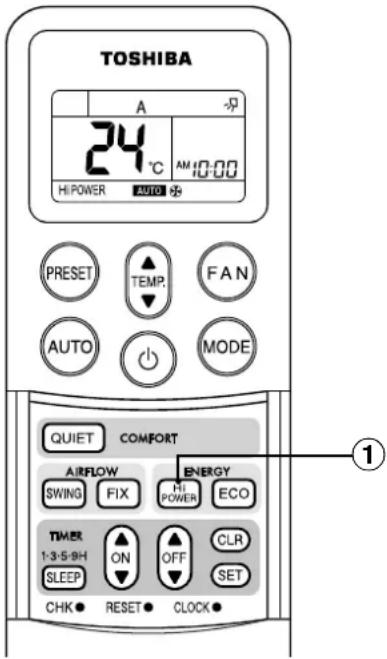

⑮ Hochleistungstaste (Hi POWER)

Diese Funktion steht bei einer Twin- und Gruppenkombination nicht zur Verfügung (☐ Siehe Seite 7.)

Mit dieser Taste schalten Sie das Gerät in den

Hochleistungsbetrieb. (→ Siehe Seite 22.)

⑯ ECO-Taste (ECO)

Diese Funktion steht bei einer Twin- und Gruppenkombination nicht zur Verfügung (☐ Siehe Seite 7.)

Drücken Sie diese Taste, um den ECO-Betrieb

(Energiesparbetrieb) zu starten. (☐ siehe Seite 22.)

⑰ QUIET-Taste (QUIET)

Diese Funktion steht bei einer Twin- und Gruppenkombination nicht zur Verfügung (☐ Siehe Seite 7.)

Drücken Sie diese Taste, um den Ruhebetrieb zu starten.

(☐ siehe Seite 22.)

TOSHIBA AUTO A 88 CHK AM 18:88 PM ON OFF ↑↓ 88 P C AM 18:88 HI POWER ECO AUTO PRESET TEMP. FAN AUTO MODE QUIET COMFORT AIRFLOW SWING FIX ENERGY HI POWER ECO TIMER 1:3:5:9H ON OFF CLR SLEEP SET CHK RESET CLOCK

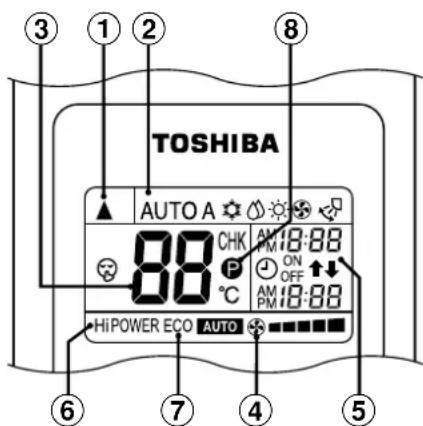

BEZEICHNUNG UND FUNKTION DER ANZEIGEN DER KABELLOSEN FERNBEDIENUNG

Display

Alle Anzeigen mit Ausnahme der Uhrzeitanzeige können Sie mit der Taste START/STOP aufrufen.

①Übertragungsanzeige

Die Übertragungsanzeige (▲) gibt an, daß die Fernbedienung gerade Signale an die Inneneinheit sendet.

②Betriebsartenanzeige (MODE)

Gibt den aktuellen Betriebsmodus an. (AUTO : Automatik, A : Automatischer Betriebsartwechsel, ☀️ : Kühlung, ⚙️ : Entfeuchtung, ⚙️ : Heizung, ⚙️ : nur Ventilator)

③Temperaturanzeige

Gibt die Temperatureinstellung an (17°C bis 30°C). Wenn Sie den Betriebsmodus ☎ : nur Ventilator einstellen, wird keine Temperatureinstellung angezeigt.

④Ventilatordrehzahlanzeige (FAN)

Gibt die ausgewählte Ventilatorgeschwindigkeit an. AUTO oder eine der fünf möglichen Ventilatorgeschwindigkeiten (LOW-, LOW-, MED-, MED+, HIGH, kann angezeigt werden. Zeigt AUTO an, wenn als Betriebsmodus AUTO oder ⚙: Entfeuchtung eingestellt ist.

⑤TIMER- und Uhrzeitanzeige

Die Zeiteinstellung für den Timer-Betrieb oder die Uhrzeit wird angezeigt. Die aktuelle Uhrzeit wird außer im TIMER-Betrieb immer angezeigt.

⑥Hochleistungsanzeige

Gibt an, wenn der Hochleistungsbetrieb beginnt. Mit der Taste Hi POWER starten Sie den Hochleistungsbetrieb, durch erneutes Drücken der Taste stoppen Sie ihn wieder.

⑦ECO-Anzeige

Zeigt an, wann der ECO-Betrieb (Energiesparbetrieb) startet. Drücken Sie die ECO-Taste (Energiespartaste), um ihn zu starten. Drücken Sie die Taste erneut, um den Betrieb zu beenden.

⑧Anzeige Ⓟ (PRESET)

Drücken Sie eine andere Taste, um die Anzeige wieder auszublenden.

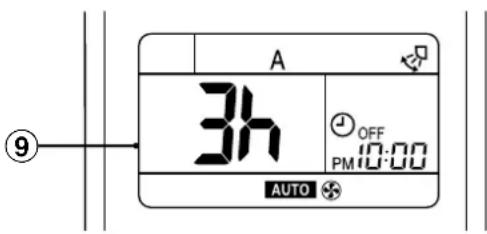

⑨SLEEP TIMER-Anzeige

Leuchtet bei aktiviertem SLEEP TIMER. Mit jedem Drücken der SLEEP-Taste schaltet die Anzeige der Reihe nach zwischen 1, 3, 5 oder 9 h (Std.) um.

TOSHIBA AUTO A 88 CHK AM 13:88 P ON OFF ↑ °C PM 13:88 HIPOWER ECO AUTO ③ ① ② ⑧ ⑥ ⑦ ④ ⑤

•Die Abbildung zeigt als Erläuterung alle Anzeigen. Während des Betriebs erscheinen auf der Fernbedienung nur die relevanten Anzeigen.

A 3h OFF PM 10:00 AUTO

VORBEREITUNGEN UND ÜBERPRÜFUNGEN VOR DEM BETRIEB

Einlegen der Batterien in die Fernbedienung

① Nehmen Sie die Abdeckung ab, und legen Sie die Batterien ein.

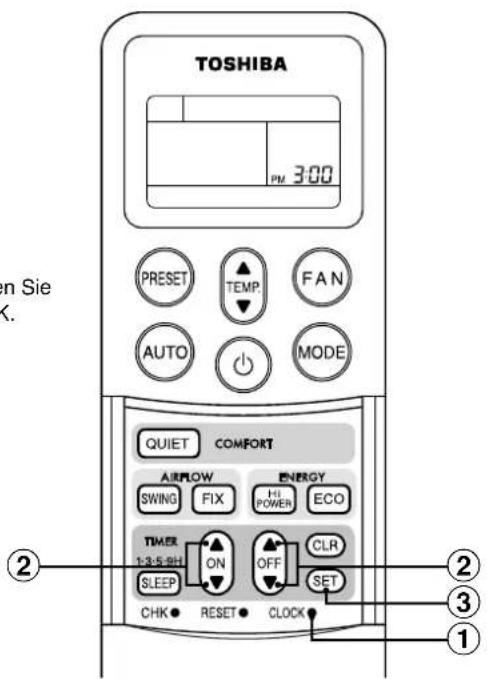

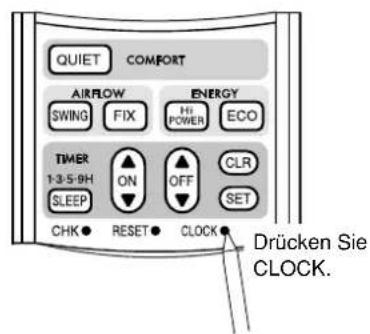

②Drücken Sie die Taste RESET.

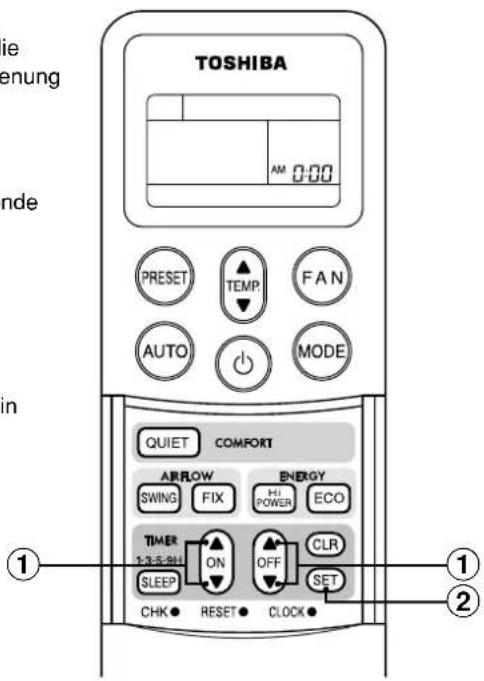

Die Uhrzeitanzeige blinkt. Stellen Sie die Uhr ein. Bringen Sie die Abdeckung wieder an.

- Drücken Sie auf die Seiten, und schieben Sie die Abdeckung herunter.

•Austausch der Batterien Austausch der Batterien Achten Sie darauf (+) und (−) - Pole der Batterien nicht zu vertauschen.

Batterien

• Wenn Sie die Batterien austauschen müssen, setzen Sie zwei neue Batterien des Typs AAA ein.
• Unter normalen Bedingungen halten die Batterien etwa ein Jahr.
• Die Batterien müssen ausgetauscht werden, wenn von der Inneneinheit kein Bestätigungston mehr zu hören ist oder wenn sich die Klimaanlage nicht mehr mit der Fernbedienung steuern läßt.
• Um Schäden oder Fehlfunktionen durch auslaufende Batterien zu vermeiden, nehmen Sie die Batterien heraus, wenn Sie die Fernbedienung mehr als einen Monat lang nicht verwenden wollen.

Bevor Sie die Klimaanlage in Betrieb nehmen, stellen Sie auf der Fernbedienung die Uhrzeit ein, wie in diesem Abschnitt erläutert. Die Uhrzeitanzeige auf der Fernbedienung ist immer zu sehen, ganz gleich, ob die Klimaanlage eingeschaltet ist oder nicht.

Werkseitige Einstellung

Wenn Sie Batterien in die Fernbedienung einlegen, erscheint als Uhrzeit die blinkende Anzeige AM 0:00 (0.00 Uhr morgens).

①Taste ON/OFF TIMER

Drücken Sie die Taste ⬆ ON oder ⬆ OFF , um die aktuelle Zeit einzustellen.

Bei jeder Betätigung der Taste TIMER ändert sich die Zeiteinstellung in Minutenschritten.

Wenn die Taste TIMER gedrückt gehalten wird, ändert sich die Zeiteinstellung in 10-Minuten-Schritten.

②Taste SET SET

Drücken Sie die Taste SET SET

Die aktuelle Uhrzeit wird angezeigt, und die Uhr beginnt zu laufen.

TOSHIBA AM 0:00 PRESET TEMP FAN AUTO MODE QUIET COMFORT ARROW ENERGY SWING FIX HI POWER ECO TIMER CLR 1-3-5-9H ON OFF SLEEP SET CHK RESET CLOCK ① ②

Einstellen der Uhr

①Taste CLOCK

Drücken Sie die Taste CLOCK. Die Anzeige CLOCK blinkt.

②Taste ON/OFF TIMER

Drücken Sie die Taste ON oder ON, um die aktuelle Zeit einzustellen.

Mit jedem Tastendruck auf TIMER schaltet die Uhrzeit um eine Minute weiter.

Wenn Sie die Taste TIMER gedrückt halten, schaltet die Uhrzeit in 10-Minuten-Schritten weiter.

③Taste SET SET

Drücken Sie die Taste SET SET

Die aktuelle Uhrzeit wird angezeigt, und die Uhr beginnt zu laufen.

QUIET COMFORT AIRFLOW ENERGY SWING FIX HI POWER ECO TIMER ON OFF CLR 1-3-5-9H SLEEP SET CHK RESET CLOCK Drücken Sie CLOCK.

TOSHIBA PM 3:00 PRESET TEMP FAN AUTO MODE QUIET COMFORT AIRFLOW ENERGY SWING FIX HI POWER ECO TIMER ON OFF CLR SLEEP SET CHK RESET CLOCK ② ③ ①

Vorbereiten der Filter

①Öffnen Sie das Lufteinlaßabdeckgitter, und nehmen Sie die Luftfilter heraus.

②Bringen Sie die mitgelieferten Sasa-Zeolite plus-Filter und Bio-enzyme & Gingko-Filter an (jeweils zwei).

Twinkombination: Die Kombination von 2 Inneneinheiten mit 1 Außeneinheit.

Gruppenkombination: Gleichzeitiger Betrieb von Klimaanlagen mehrerer Systeme (wie z.B. einer Einzelkombination und einer Twinkombination).

Haupteinheit: Die maßgebende Einheit während Twin- und Gruppenbetrieb. Erhält Befehle von der Fernbedienung und leitet sie zu Nebeneinheiten.

(Die Raumeinheit, die START/STOP-Signale von der kabellosen Fernbedienung erhält ist die Haupteinheit.)

Nebeneinheit: Raumeinheiten außer der Haupteinheit werden als Nebeneinheit bezeichnet.

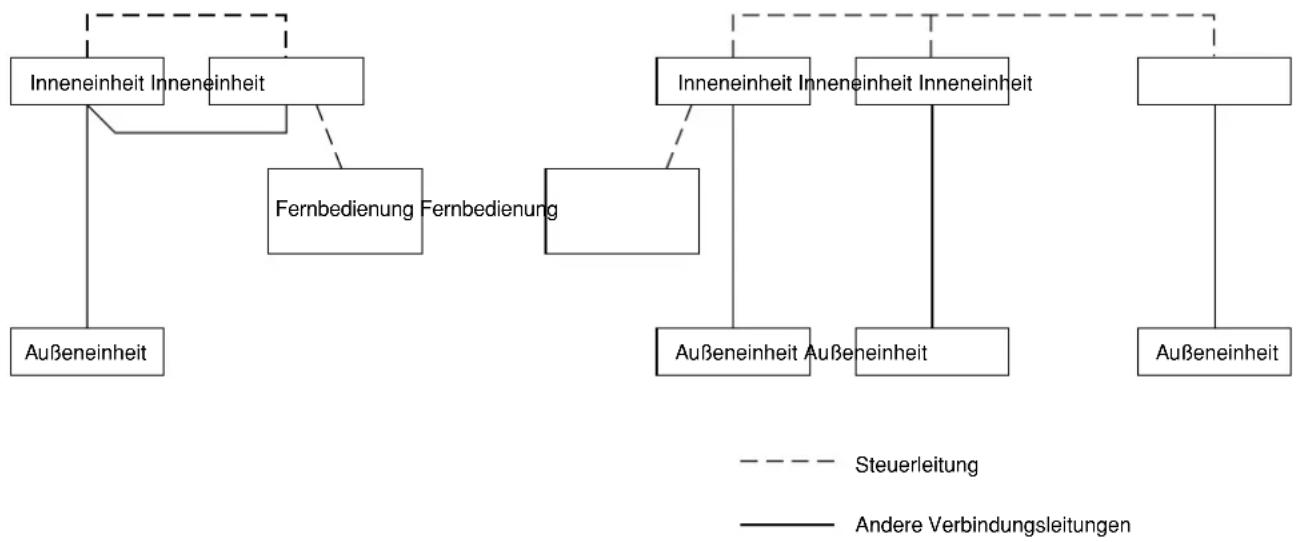

Beispiel einer Twinkombination Beispiel einer Gruppenkombination

VORSICHT

Bei Verwendung einer Inneneinheit in einer Twin- und Gruppenkombination

1. Die Funktionen Hi POWER, ECO und QUIET stehen nicht zur Verfügung.

Wenn die Betriebssignale für Hi POWER, ECO oder QUIET von der kabellosen Fernbedienung gesendet werden, gibt die Inneneinheit einen Bestätigungston ab und die Anzeige auf der Fernbedienung ändert sich. (☐ siehe Seite 22.) Die Inneneinheit wechselt jedoch nicht in die Betriebsarten Hi POWER, ECO bzw. QUIET. Durch Drücken der Taste Hi POWER, ECO oder QUIET stellen Sie die Anzeige auf der Fernbedienung wieder her.

1. Außer der Haupteinheit können keine weiteren Einheiten mit der Fernbedienung und der Taste TEMPORARY angesteuert werden.

Beim Betreiben der Klimaanlage mittels kabelloser Fernbedienung müssen die Signale daher an die Haupteinheit gesendet werden.

Die Unterscheidung von Haupt- und Nebeneinheiten wird bei der Montage über die Adresseneingabe vorgenommen. Nebeneinheiten empfangen keinerlei Signale von der Fernbedienung.

Selbst wenn die Taste TEMPORARY auf der Nebeneinheit gedrückt wird, arbeitet die Klimaanlage nicht.

(Einige Nebeneinheiten empfangen zwar möglicherweise Luftstrom-Schwenksignale (SWING) und Luftstrom-Einstellsignale (FIX), diese Funktionen werden aber nur von jener Einheit ausgeführt, für die das Signal bestimmt ist.)

(Bei Verwendung der kabellosen Fernbedienung empfängt nur die Haupteinheit SWING-Signale. Wenn das SWING-Signal zur Nebeneinheit gesendet wird, ertönt der Ablehnungs-Empfangston (3 Töne) und die Nebeneinheit erhält kein Signal.

Beim FIX-Betrieb führen Haupt- und Nebeneinheit den Betrieb selbst durch. Bei Verwendung der kabellosen Fernbedienung kann die Luftstromrichtung an jeder Einheit durch Auswahl der Raumeinheit geändert werden.)

1. Es leuchten nur die ⏻ Anzeigen der Haupteinheit auf.

Wenn der Timer mit der verkabelten Fernbedienung eingestellt wird, leuchtet auch die Anzeige ⏻ auf der Haupteinheit nicht auf.

HANDHABUNG DER FERNBEDIENUNG

VORSICHT

• Das Klimagerät reagiert nicht, wenn Vorhänge, Türen oder andere Gegenstände die Signale der Fernbedienung zum Innengerät blockieren.
• Achten Sie darauf, dass keine Flüssigkeit in die Fernbedienung gelangt. Setzen Sie die Fernbedienung nicht direktem Sonnenlicht oder Hitze aus.
• Wenn der Infrarot-Signalempfänger am Innengerät direktem Sonnenlicht ausgesetzt ist, könnte das Klimagerät unter umständen nicht korrekt funktionieren. Mit Vorhängen können Sie den Empfänger vor Sonnenlicht schützen.
• Wenn Sie im Raum mit dem Klimagerät Leuchtstofflampen mit Elektronik-Startern betreiben, könnten die Signale nicht richtig empfangen werden. Befragen Sie Ihren Fachhändler am Ort, wenn Sie vorhaben, Leuchtstofflampen dieser Art zu verwenden.
• Wenn andere elektrische Geräte auf die Fernbedienung reagieren, stellen Sie diese Geräte anderswo auf, oder wenden Sie sich an Ihren Händler.

Positionierung der Fernbedienung

• Halten Sie die Fernbedienung so, daß ihre Signale das Innengerät erreichen (erlaubt ist ein Abstand von bis zu 7 m)
• Bei Timer-Betriebsabläufen überträgt das Fernbedienungsteil die betreffenden Signale zur voreingestellten Zeit. Bei ungünstigem Standort können Verzögerungen von bis zu 15 Minuten auftreten.

Halterung der Fernbedienung

Installieren der Halterung der Fernbedienung

- Bevor Sie den Fernbedienungshalter an der Wand oder einer anderen Stelle befestigen, überprüfen Sie bitte, ob die Inneneinheit die Fernbedienungssignale empfängt.

Anbringen und Abnehmen der Fernbedienung

- Um die Fernbedienung in den Halter einzusetzen, richten Sie sie parallel zum Halter aus, und drücken Sie sie ganz hinein. Wollen Sie die Fernbedienung aus dem Halter nehmen, schieben Sie sie nach oben aus dem Halter heraus.

7 m

Wenn Sie das Klimagerät auf die AUTO-Betriebsart einstellen, so wählt dieses abhängig von der Raumtemperatur automatisch den Kühl-, Heiz-oder nur Ventilator-Betrieb.

Außerdem werden die Ventilatordrehzahl und die Klappe automatisch gesteuert.

Start

①Automatiktaste (AUTO)

Drücken Sie die Taste AUTO.

•Die Anzeige ⏻ (grün) am Anzeigenfeld des Raumgeräts leuchtet nun kontinuierlich. Das Klimagerät wählt der eingestellten Temperatur gemäß die passende Betriebsart und läuft nach etwa 3 Minuten an.

- Wenn die vom Klimagerät für AUTO vorgegebenen Betriebswerte nicht angenehm, sind, können Sie diese manuell wählen. Temperatur, Ventilatordrehzahl und Klappenposition können geändert werden. Durch Verändern von Ventilatordrehzahl oder Klappenposition schaltet das Gerät von Betriebsart AUTO auf A um. Gleichzeitig werden Ventilatordrehzahl- und Klappenpositionsstufe angezeigt.

Stop

EIN/AUS-Taste (START/STOP)

Zum Stoppen der Klimaanlage diese Taste drücken.

TOSHIBA AUTO 22 °C AM 10:00 PRESET TEMP. FAN AUTO MODE QUIET COMFORT AIRFLOW ENERGY SWING FIX HI POWER ECO TIMER ON OFF CLR 1-3-5-9H SLEEP SET CHK RESET CLOCK

AUTOMATIKBETRIEB (AUTOMATISCHER BETRIEBSARTWECHSEL)

Wenn das Klimagerät in der Betriebsart A läuft oder wegen einer Einstellungsänderung von AUTO in diese Betriebsart wechselt, wählt es je nach Raumtemperatur Kühl-, Heiz- oder Nur-Ventilator-Betrieb.

Start

①EIN/AUS-Taste (START/STOP)

Mit dieser Taste schalten Sie die Klimaanlage ein.

②Betriebsartentaste (MODE)

Wählen Sie A.

③Temperaturtaste (TEMP.)

Stellen Sie die gewünschte Temperatur ein.

•Die Anzeige ⏻ (grün) am Anzeigenfeld des Raumgeräts leuchtet nun kontinuierlich. Das Klimagerät wählt der eingestellten Temperatur gemäß die passende Betriebsart und läuft nach etwa 3 Minuten an.
- Beim AUTO ist eine Einstellung der Ventilatordrehzahl nicht erforderlich. In der Fan-Anzeige ist in diesem Fall A zu sehen, und das Gerät regelt die Drehzahl automatisch.
- Sollte die Betriebsart A nicht den gewünschten Komfort erbringen, können Sie die einzelnen Funktionen manuell einstellen.

Stop

EIN/AUS-Taste (START/STOP)

Wenn Sie diese Taste erneut drücken, schalten Sie die Klimaanlage wieder aus.

TOSHIBA 22 °C AM 10:00 PRESET TEMP FAN AUTO MODE QUIET COMPORT AIRFLOW ENERGY SWING FIX HI POWER ECO TIMER ON OFF CLR 1-3-5-9H SLEEP SET CHK RESET CLOCK

KÜHL-/HEIZ-/NUR VENTILATOR - BETRIEB

Start

①EIN/AUS-Taste (START/STOP)

Mit dieser Taste schalten Sie die Klimaanlage ein.

②Betriebsartentaste (MODE)

Wählen Sie Kühlung, Heizung oder, nur Ventilator.

③Temperaturtaste (TEMP.)

Stellen Sie die gewünschte Temperatur ein.

Wenn sich die Klimaanlage im Modus FAN ONLY (Nur-Ventilator-Betrieb) befindet, erscheint keine Temperaturanzeige.

•Die Anzeige ⏻ (grün) am Display der Inneneinheit leuchtet auf. Nach etwa 3 Minuten beginnt das Gerät zu laufen.

(Wenn Sie den Modus FAN ONLY (Nur-Ventilator-Betrieb) wählen, beginnt das Gerät sofort zu laufen.)

- Beim ☑: Nur-Ventilator-Betrieb erfolgt keine Temperatur-regelung, so daß in diesem Fall lediglich Schritte ①, ② und ④ ausgerführt werden müssen.

Stop

EIN/AUS-Taste (START/STOP)

Wenn Sie diese Taste erneut drücken, schalten Sie die Klimaanlage wieder aus.

TOSHIBA 20°C AM 10:00 PRESET TEMP FAN AUTO MODE QUIET COMFORT AIRFLOW ENERGY SWING FIX HI POWER ECO TIMER CLR 1-3-5-9H ON OFF SLEEP SET CHK RESET CLOCK

ENTFEUCHTUNGS-BETRIEB

Start

①EIN/AUS-Taste (START/STOP)

Mit dieser Taste schalten Sie die Klimaanlage ein.

②Betriebsartentaste (MODE)

Wählen Sie DRY

③Temperaturtaste (TEMP.)

Stellen Sie die gewünschte Temperatur ein.

- Als Ventilatorgeschwindigkeit wird AUTO angezeigt.

•Die Anzeige ⏻ (grün) am Anzeigenfeld des Raumgeräts leuchtet nun kontinuierlich. Das Klimagerät läuft nach etwa 3 Minuten in der gewählten Betriebsart an.

Stop

EIN/AUS-Taste (START/STOP)

Wenn Sie diese Taste erneut drücken, schalten Sie die Klimaanlage wieder aus.

TOSHIBA 20°C AM 10:00 AUTO * PRESET TEMP FAN AUTO MODE QUIET COMFORT AIRFLOW ENERGY SWING FIX HI POWER ECO TIMER CLR 1-3-5-9H ON OFF CLR SLEEP SET CHK RESET CLOCK

HOCHLEISTUNGSBETRIEB

Hochleistung (Hi POWER)

- Im Modus Hi POWER (Hochleistungsbetrieb) reguliert das Gerät automatisch die Raumtemperatur, den Luftstrom und den Betriebsmodus so, daß der Raum im Sommer schnell gekühlt und im Winter schnell erwärmt wird. (Siehe Seite 22.)

Einstellen des Modus Hi POWER

①Taste Hi POWER

Drücken Sie die Taste Hi POWER nach Betriebsbeginn. Gleichzeitig erscheint auf der Fernbedienung die Anzeige "Hi POWER".

Beenden des Modus Hi POWER

①Taste Hi POWER

Drücken Sie nochmals die Taste Hi POWER. Gleichzeitig erlischt auf der Fernbedienung die Anzeige "Hi POWER".

VORSICHT

• Der Modus Hi POWER läßt sich in den Modi DRY (Entfeuchtung) und FAN ONLY (Nur-Ventilator-Betrieb) und bei aktiviertem ON TIMER nicht einschalten.
• Der Hochleistungsbetrieb (Hi Power) steht bei Twin- und Gruppenkombinationen nicht zur Verfügung. (☐ Siehe Seite 7.) Wenn Hi POWER der Haupteinheit gemeldet wird, ertönt ein Empfangston, doch wird die Betriebsart Hi POWER nicht durchgeführt. Bitten die Betriebsart Hi POWER abbrechen.

TOSHIBA A 24 °C AM 10:00 HI/POWER AUTO PRESET TEMP. FAN AUTO MODE QUIET COMFORT AIRFLOW ENERGY SWING FIX HI POWER ECO TIMER CLR 1-3-5-9H ON OFF SLEEP SET CHK RESET CLOCK ①

TIMERBETRIEB

ON- und OFF-Timer

TIMER-Einstellung

①Taste ON oder OFF TIMER

Drücken Sie die Taste ON TIMER oder TIMER.

•Die vorhergehende Timer-Einstellung wird angezeigt und blinkt zusammen mit der Anzeige ON/OFF TIMER.

Stellen Sie am Timer die gewünschte Zeit ein. Mit jedem Tastendruck auf TIMER schaltet die Uhrzeit um zehn Minuten weiter. Wenn Sie die Taste TIMER gedrückt halten, schaltet die Uhrzeit in 1-Stunden-Schritten weiter.

②Taste SET SET

Bestätigen Sie mit der Taste SET die Timer-Einstellung. Die Timer-Zeit wird angezeigt, und der Timer beginnt zu laufen.

TIMER abbrechen

③Taste CLR CLR

Löschen Sie mit der Taste CLR die Timer-Einstellung.

VORSICHT

• Wenn Sie den Timer einstellen, überträgt die Fernbedienung zur festgelegten Zeit automatisch das Timer-Signal an die Inneneinheit. Plazieren Sie die Fernbedienung daher an einer Stelle, von der aus sie das Signal ordnungsgemäß an die Inneneinheit übertragen kann.
• Wenn Sie nach dem Einstellen der Zeit nicht innerhalb von 30 Sekunden die Taste SET SET drücken, wird die Einstellung gelöscht.

TOSHIBA A 24 °C AM 7:00 ON OFF AM 9:00 AUTO + PRESET TEMP FAN AUTO MODE QUIET COMPORT ARROW ENERGY SWING FIX HI POWER ECO TIMER ON CLR 1-3-5-9H OFF SET SLEEP CHK RESET CLOCK ① ③ ① ② Schritten

Wenn Sie den Timer-Betrieb aktivieren, werden die entsprechenden Einstellungen in der Fernbedienung gespeichert. Das heißt, sobald Sie die Taste oder auf der Fernbedienung drücken, beginnt die Klimaanlage mit den entsprechenden Einstellungen zu laufen.

Wenn die Uhrzeitanzeige blinkt, läßt sich der Timer nicht einstellen. Stellen Sie die Uhr ein, wie unter "EINSTELLEN DER UHR" auf Seite 6 erläutert, und stellen Sie dann den Timer ein.

Kombinierte Timer-Einstellung (gleichzeitiges Einstellen von ON- und OFF-Timer) OFF Timer —> ON Timer

(Betrieb → Stop → Betrieb)

Diese Funktion bietet sich zum Beispiel an, wenn sich die Klimaanlage ausschalten soll, nachdem Sie zu Bett gegangen sind, und sich am nächsten Morgen, bevor Sie aufstehen, oder am Abend, bevor Sie nach Hause kommen, wieder einschalten soll.

Beispiel:

So schaltet sich die Klimaanlage zu einer bestimmten Zeit aus und zu einer bestimmten Zeit wieder ein.

Kombinierte TIMER-Einstellung

(1) Drücken Sie die Taste OFF um den OFF-Timer einzustellen.

(2) Drücken Sie die Taste ON ⬆, um den ON-Timer einzustellen.

(3) Drücken Sie die Taste SET SET.

ON Timer → OFF Timer (Stop → Betrieb → Stop)

Betrieb Erneuter Betrieb Stop

Mit dieser Einstellung können Sie erzielen, daß sich die Klimaanlage einschaltet, wenn Sie aufwachen, und ausschaltet, wenn Sie das Haus verlassen.

Beispiel:

So schaltet sich die Klimaanlage zu einer bestimmten Zeit ein und zu einer bestimmten Zeit wieder aus.

Kombinierte TIMER-Einstellung

(1) Drücken Sie die Taste ON um den ON-Timer einzustellen.

(2) Drücken Sie die Taste OFF 🔊, um den OFF-Timer einzustellen.

(3) Drücken Sie die Taste SET SET.

Betrieb Stop Stop

• Die Timer-Einstellung (ON- oder OFF-Timer), die der aktuellen Uhrzeit am nächsten liegt, wird zuerst aktiviert.

- Wenn Sie für ON- und OFF-Timer die gleiche Zeit einstellen, schaltet die Klimaanlage nicht in den Timer-Betrieb. Darüber hinaus schaltet sich die Klimaanlage unter Umständen ganz aus.

Kombinierte Timereinstellung für täglichen Betrieb (gleichzeitige Einstellung des ON- und OFF-Timers für tägliche Wiederholung der Ein- und Ausschaltzeit)

Diese Funktion ist nützlich, wenn Sie das Gerät täglich zu denselben Zeiten ein- und wieder ausschalten möchten.

Kombinierte TIMER-Einstellung

(1) Drücken Sie die Taste ON um den ON-Timer einzustellen.

(2) Drücken Sie die Taste OFF 🔒, um den OFF-Timer einzustellen.

(3) Drücken Sie die Taste SET SET.

(4) Nach Schritt (3) wird etwa 3 Sekunden lang ein Pfeilsymbol ( ↑ oder ↓ blinkend angezeigt. Drücken Sie die Taste SET ^SET während dieses Symbol blinkt.

- Bei aktiviertem täglichem Timer werden beide Pfeile ( ↑, ↓angezeigt.

Aufheben des Timerbetriebs

Drücken Sie die Taste CLR ^CLR

Uhranzeige

Während des TIMER-Betriebs (Ein-/Ausschalt-Timer) wird die Uhranzeige durch die Anzeige der Zeiteinstellung ersetzt. Um die gegenwärtige Uhrzeit auf das Display abzurufen, die Taste SET antippen, wonach die Zeit ca. 3 Sekunden lang angezeigt wird.

TOSHIBA 24 °C AM 7:00 ON OFF ↑↓ AM 9:00 AUTO * PRESET TEMP. FAN AUTO MODE QUIET COMFORT AIRFLOW ENERGY SWING FIX HI POWER ECO TIMER 1-3-5-9H ON OFF CLR SLEEP SET CHK ● RESET ● CLOCK ● ① ② ③

BETRIEB MIT VOREINSTELLUNGEN

Die Einstellungen für einen häufig benötigten Betriebsmodus können Sie auf der Taste PRESET speichern und das Einstellen der Klimaanlage damit vereinfachen. Starten Sie die Klimaanlage in dem Betriebsmodus, der in der Fernbedienung gespeichert werden soll. Betätigen Sie die Taste bei laufendem Klimagerät folgendermaßen.

①Taste PRESET

Halten Sie diese Taste länger als drei Sekunden lang gedrückt, während die Anzeige blinkt.

Alle gegenwärtig angezeigten Symbole mit Ausnahme des Uhr-Symbols und des Symbols Ⓟ blinken.

Das Symbol Ⓟ wird angezeigt, und die Einstellung ist gespeichert.

• Wenn Sie die Taste PRESET nicht innerhalb von 3 Sekunden drücken oder wenn Sie eine andere Taste drücken, wird der Modus PRESET zum Speichern der entsprechenden Einstellungen deaktiviert.
• Mit der Taste PRESET können die Betriebsmodi MODE, Temperatur, FAN, TIMER, Hi POWER, ECO und QUIET gespeichert werden.

So schalten Sie die Klimaanlage in den Betriebsmodus, den Sie mit der Taste PRESET gespeichert haben.

①Taste PRESET

Drücken Sie die Taste PRESET. Der mit der Taste PRESET gespeicherte Betriebsmodus wird angezeigt, und die Klimaanlage beginnt, mit den entsprechenden Einstellungen zu laufen.

•Die Anzeige ⏻ (grün) im Display der Inneneinheit leuchtet auf, und nach etwa 3 Minuten geht das Gerät in Betrieb.
•Werkseitige Einstellung: MODE : AUTO Temperatur : 22

TOSHIBA A 22°C AM 10:00 HIPOWER AUTO PRESET TEMP. FAN AUTO MODE QUIET COMFORT ARROW ENERGY SWING FIX HI POWER ECO TIMER ON OFF CLR 1-3-5-9H SLEEP SET CHK RESET CLOCK

REGULIERUNG DER LUFTSTROMRICHTUNG

• Regeln Sie die Luftstromrichtung nach Wunsch, um eine gleichmäßigere Raumtemperatur und einen guten Komfort zu erzielen.
• Stellen Sie den vertikalen Luftstrom mit der Fernbedienung ein.
• Stellen Sie den horizontalen Luftstrom manuell ein.

Einstellen des vertikalen Luftstroms

Das Klimagerät regelt die senkrechte Luftstromrichtung automatisch in Übereinstimmung mit den Betriebsbedingungen, wenn die Betriebsart AUTO oder A gewählt ist.

Zum Einstellen der gewünschten Luftstromrichtung

Führen Sie diese Funktion bei laufendem Betrieb aus.

①Taste FIX

Die Taste FIX auf der Fernbedienung anhaltend bzw. kurz drücken, um die Klappe wie gewünscht auszurichten.

- Im folgenden Betrieb wird der vertikale Luftstrom automatisch so eingestellt, wie er mit der Taste FIX vorher eingestellt wurde.

HINWEIS

Der Betriebswinkel der vertikalen Luftstromklappe unterscheidet sich im Kühl-, Entfeuchten- und Heizbetrieb.

Zum automatischen Schwenken der Luftstromrichtung

Führen Sie diese Funktion bei laufendem Betrieb aus.

①Taste SWING

Drücken Sie die Taste SWING auf der Fernbedienung.

•Zum Stoppen der Funktion die Taste SWING drücken.
•Zum Ändern der Schwenkrichtung die Tasten FIX.

VORSICHT

•Die FIX und SWING-Tasten lassen sich nicht bedienen, wenn die Klimaanlage nicht in Betrieb ist (auch bei vorprogrammiertem ON TIMER).
- Betreiben Sie die Klimaanlage in den Betriebsmodi zum Kühlen oder Entfeuchten nicht mehrere Stunden lang mit nach unten gerichtetem Luftstrom. Andernfalls tritt Kondensation auf der Oberfläche der vertikalen Luftstromklappe auf und es kommt zu Tropfenbildung.
•Die vertikale Luftstromklappe nicht manuell verstellen. Immer die Taste FIX verwenden.

Falls die Klappe manuell bewegt wird, können Störungen im Betrieb auftreten.

Wenn Klappenstörungen auftreten, die Klimaanlage stoppen und erneut starten.

• Wenn die Klimaanlage sofort nach dem Stoppen erneut gestartet wird, bewegen sich die vertikalen Luftklappen für 10 Sekunden o.Ä. nicht.
• Bei Twin- und Gruppenbetrieb ist der Klappenbetrieb beschränkt. (Siehe Seite 7.)

Einstellen des horizontalen Luftstroms

Vorbereitung:

• Mit dem Hebel an der horizontalen Luftstromklappe die gewünschte Luftstromrichtung einstellen.
• Der Luftstrom links, mittig und rechts der Klappe kann ausgerichtet werden.

KOMPONENTENBEZEICHNUNGEN UND FUNKTIONEN DER VERKABELTEN FERNBEDIENUNG

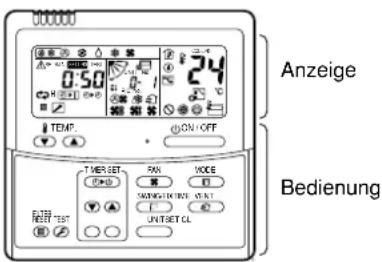

Anzeige

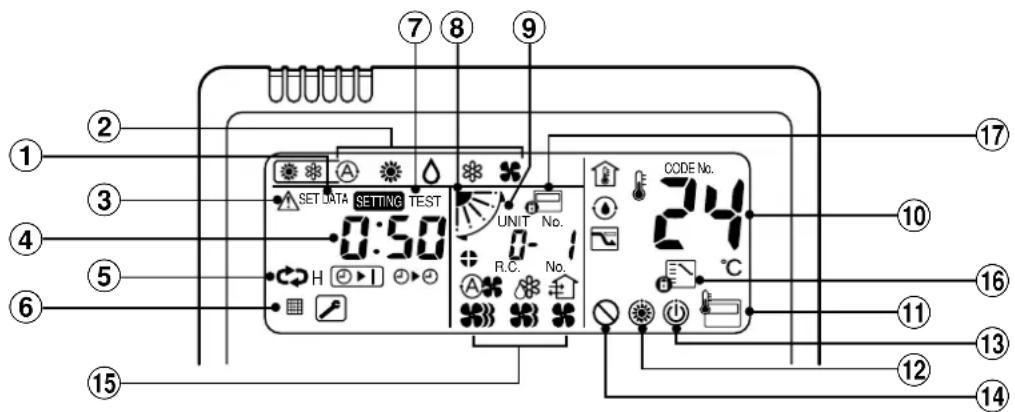

In der rechten Abbildung werden alle Anzeigen der Fernbedienung dargestellt. Im Betrieb erscheinen nur die für die gewählte Betriebsart relevanten Anzeigen.

- Wenn Sie das Gerät das erste Mal einschalten, blinkt auf der Fernbedienung die Anzeige [SET DATA]. Während diese Anzeige blinkt, wird automatisch ermittelt, welches Modell installiert ist. Warten Sie daher eine Weile, bis [SET DATA] erlischt, und verwenden Sie dann erst die Fernsteuerung.

Anzeige Bedienung

Wird, während Sie eine Zeitvorgabe einrichten, angezeigt.

②Betriebsartanzeige

Hier wird die ausgewählte Betriebsart angezeigt.

③PRÜF-Anzeige

Wird angezeigt, wenn die Schutzeinrichtung arbeitet oder ein Fehler auftritt.

④Zeitschaltuhr

Die Zeit der Zeitschaltuhr wird angezeigt. (Tritt ein Fehler auf, prüfen Sie den angezeigten Code.)

⑤Anzeige Zeiteinstellung

Wenn Sie die Taste Zeiteinstellung drücken, ändert sich die Anzeige der Zeitschaltuhr in folgender Reihenfolge AUS [OFF] Ⓞ•1 → 🎨 AUS [OFF] Schaltzeit → AN [ON] Ⓞ•○ → Keine Anzeige.

⑥Filteranzeige

Wird "FILTER ☐" angezeigt, reinigen Sie bitte die Luftfilter.

⑦Probelauf-Anzeige

Wird während eines Probelaufs angezeigt.

⑧Anzeige der Klappenposition

Zeigt die jeweilige Klappenposition an.

⑨SCHWENK-Anzeige

Erscheint, wenn die Lamellen auf und ab gefahren werden.

⑩ Temperatureinstellung

Hier wird die ausgewählte Temperatur angezeigt.

⑪IR-Sensor

Wird angezeigt, während die Fernbedienung benutzt wird.

⑫VORHEIZEN

Wird angezeigt, wenn die Heizung startet oder ein Abtauvorgang stattfindet. Bei dieser Anzeige stoppt der Ventilator der Raumeinheit oder das Gerät schaltet in den Modus NIEDRIG.

⑬ Betriebsbereitschaftsanzeige

Anzeige wenn Kühl- oder Heizbetrieb aufgrund der Außentemperaturen nicht möglich ist.

⑭Keine Funktion

Wird angezeigt, wenn selbst nach Drücken der Taste keine Funktion festgestellt werden kann.

⑮ Lüftungsleistungsanzeige

Hier wird angezeigt, mit welcher Leistung das Gebläse arbeitet.

⑯Anzeige des Betriebs-Modus

Wird angezeigt, wenn die Systemverwaltung das Gerät auf Kühl- oder Heizbetrieb eingestellt hat und "Betriebsart-Auswahl ☐" gedrückt wird.

⑰Anzeige der zentralen Steuerung

Wird angezeigt, wenn die Fernbedienung zusammen mit einer zentralen Steuerung verwendet wird etc. Ist die Fernbedienung über die zentrale Steuerung gesperrt, blinkt ☐ wenn die Tasten ON/OFF, MODE, ▼/▲ gedrückt werden und die Änderung wird nicht akzeptiert. (Die Möglichkeiten, Einstellungen mit der Fernbedienung vorzunehmen, hängen von der Betriebsart der zentralen Steuerung ab. Details finden Sie im Benutzerhandbuch für die zentrale Steuerung.)

Bedienung

Drücken Sie eine Taste, um eine gewünschte Funktion auszuwählen.

Mit dieser Fernbedienung können maximal 8 Inneneinheiten gesteuert werden.

• Die gewünschte Betriebsart muss nur einmal eingerichtet werden.

Danach kann das Klimagerät durch Drücken auf ON/OFF in der eingestellten Betriebsart gestartet werden.

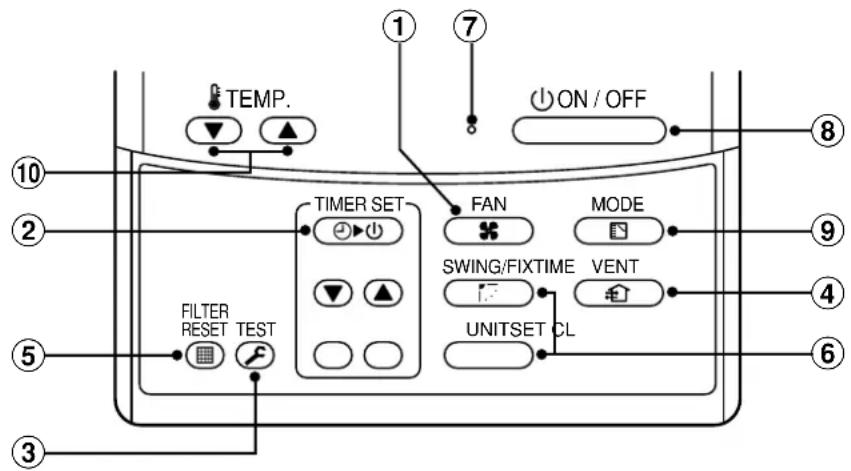

TEMP. 1 7 ON / OFF TIMER SET FAN MODE SWING/FIXTIME VENT UNITSET CL FILTER RESET TEST 6 ① ② ③ ④ ⑤ ⑥ ⑦ ⑧

① Auswahl der Lüftungsleistung

Wählen Sie mit dieser Taste die gewünschte Lüftungsleistung.

Modelle mit Zwischendecke-Kanälen für hohen statischen Druck können nicht bedient werden.

②Zeitschaltuhr

Drücken Sie diese Taste, um die Zeitschaltuhr einzurichten.

③Prüf-Taste

Die CHECK - Taste dient ausschließlich dazu, Prüffunktionen auszuführen. Benutzen Sie diese Taste nicht während des normalen Betriebs.

④Ventilator

Diese Taste kann verwendet werden, wenn ein marktüblicher Ventilator angeschlossen ist.

- Wird nach dem Drücken der Taste kein Ventilator angeschlossen.

angezeigt, ist

⑤Filter zurücksetzen

Mit dieser Taste löschen Sie die "FILTER ☐" Anzeige.

⑥Luftrichtung und Klappenstellung

: Werden mehrere Inneneinheiten über eine Fernbedienung gesteuert, wählen Sie die Einheit, deren Luftrichtung eingestellt werden soll.

: Automatische Klappenrichtung und Klappenwinkel

⑦Betriebsanzeige

Diese Kontrollanzeige leuchtet während des Betriebs. Sie erlischt, wenn das Gerät angeschaltet wird. Sie blinkt, wenn die Schutzvorrichtung in Betrieb ist oder ein Fehler auftritt.

ON/OFF

Taste

Wird diese Taste gedrückt, startet das Gerät.

Drücken Sie sie nochmals, schaltet das Gerät ab.

Danach erlöschen die Betriebsanzeige und alle Anzeigen der Fernbedienung.

Betriebsart-Auswahl

Wählt die gewünschte Betriebsart.

⑩ Temperatureinstellung

Stellt die Raumtemperatur ein.

Wählen Sie die Vorgabetemperatur, indem Sie auf

oder auf drücken.

Fernsteuerungs-Sensor

Normalerweise ermittelt der Temperaturfühler (TEMP.) des Innengeräts die Temperatur.

Zusätzlich kann auch die Umgebungstemperatur an der Fernsteuerung gemessen werden.

Wenden Sie sich hierzu an den Fachhändler bei dem Sie das Klimagerät erworben haben.

- Werden mehrere Inneneinheiten mit einer Fernbedienung gesteuert, steht die Funktion bei Gruppensteuerung nicht zur Verfügung.

RICHTIGE HANDHABUNG

Wenn Sie das Klimagerät zum ersten Mal verwenden, oder wenn Sie die Vorgaben unter SET DATA ändern wollen, gehen Sie wie folgt vor.

Vom nächsten Mal an, arbeitet das Klimagerät in derselben Betriebsart, wenn Sie die Taste ☑ON/OFF drücken.

Vorbereitung

Schalten Sie den Hauptschalter (oder die Sicherung) an.

- Ist dies geschehen, schaltet sich die Anzeige der Fernsteuerung ein.

* Nachdem die Stromversorgung wieder eingeschaltet wurde, akzeptiert die Fernbedienung für ca. 1 Minute keine Tastenbefehle. Dies ist jedoch kein Fehler.

VORAUSSETZUNGEN

• Um das Klimagerät zu nutzen, schalten Sie es nur mit Hilfe der Taste ☐ON/OFF nicht über den Hauptschalter oder die Sicherung ein und aus.
• Schalten Sie, während das Klimagerät in Betrieb ist, nicht die Erdschluß-Sicherung aus.
• Wurde das Gerät für lange Zeit nicht benutzt, schalten Sie 12 Stunden vor Inbetriebnahme die Erdschluß- Sicherung ein.

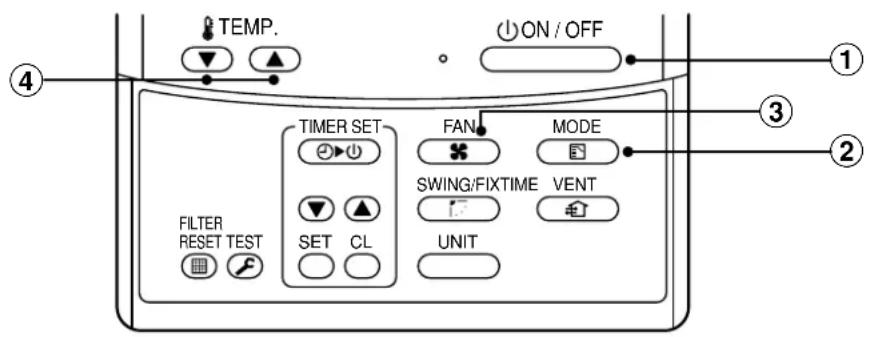

TEMP. ON / OFF TIMER SET FAN MODE SWING/FIXTIME VENT UNIT FILTER RESET TEST

①Drücken Sie die ON/OFF - Taste.

Die Betriebsanzeige leuchtet und das Gerät startet.

② Wählen Sie mit MODE die gewünschte Betriebsart.

Nach jedem Tastendruck wechselt die Anzeige in der rechts dargestellten Reihenfolge.

③Wählen Sie die Lüftungsleistung mit der "FAN (Ventilator) FAN ✕" Taste.

Nach jedem Tastendruck wechselt die Anzeige in der rechts dargestellten Reihenfolge.

• Wurde die Lüftungsleistung auf "AUTO A" eingestellt, ändert sich die Lüftungsleistung entsprechend der Raumtemperatur.
• Im DRY (Trocken) Modus wird "AUTO 🎨" angezeigt und die Lüftungsleistung ist NIEDRIG.
• Wird der Raum im Heizbetrieb in der Stellung "LOW (Niedrig) ✉" nicht warm genug, wählen Sie "MED (Mittel) ✉" oder "HIGH (Hoch) ✉".
• Die Temperatur wird über einen Temperaturfühler, der sich in der Nähe des Lufteinlasses befindet, gemessen. Daher unterscheidet sie sich etwas von der eigentlichen Raumtemperatur. Die Vorgabewerte sind Kriterium für die Raumtemperatur. (Im FAN-(Lüfter)-Modus kann die automatische Lüftungsleistung nicht ausgewählt werden.)

④Wählen Sie die Vorgabetemperatur, indem Sie auf "TEMP. ▼" oder auf "TEMP. ▲drücken.

Stopp

Drücken Sie die ON/OFF - Taste.

Die Betriebsanzeige erlischt und das Gerät schaltet ab.

AUTOMATISCHER BETRIEB (AUTOMATISCHER WECHSEL)

Wenn Sie das Klimagerät in die Betriebsart Ⓐ schalten oder wenn Sie aus dem automatischen Betrieb wechseln, wird automatisch, abhängig von der Raumtemperatur, zwischen Kühlung, Heizung oder Ventilatorbetrieb gewählt.

TEMP. ON / OFF TIMER SET FAN MODE SWING/FIXTIME VENT UNITSET CL FILTER RESET TEST TEST 2 ① ② ③

Start

Taste

Drücken Sie diese Taste, um das Klimagerät zu starten.

②Betriebsart (MODE) - Taste

Wählen Sie Auto.

③Temperatur - Taste

Stellen Sie die gewünschte Temperatur ein.

• Haben Sie Kühlen gewählt, startet das Gerät nach etwa einer Minute.
• Haben Sie Heizen gewählt, startet das Gerät nach etwa 3 bis 5 Minuten.
• Wenn Sie den Auto - Modus auswählen, ist es nicht erforderlich, die Ventilatorgeschwindigkeit einzustellen. In der Anzeige für die Ventilatorgeschwindigkeit (FAN) erscheint "AUTO A" und die Geschwindigkeit wird automatisch geregelt.
• Wenn die Raumtemperatur den Vorgabewert erreicht hat und das Außengerät stoppt, läuft das Gebläse auf kleinster Stufe und die Lüftungsleistung sinkt erheblich. Während des Abtauens stoppt der Ventilator, damit keine kalte Luft ausströmt und es wird angezeigt (auch die Anzeige über Haupteinheit leuchtet auf).
• Falls Ihnen die automatisch ausgewählt Betriebsart nicht zusagt, wählen Sie die gewünschte Funktion manuell.

HINWEIS

Neustart nach einem Stopp

- Wenn Sie das System nach einem Stopp sofort neu starten, beginnt das Klimagerät, um den Kompressor zu schützen, erst nach etwa 3 Minuten zu arbeiten.

Stop

Drücken Sie die ON/OFF - Taste.

Drücken Sie diese Taste noch einmal, um das Klimagerät anzuhalten.

EINSTELLUNG DER ZULUFTRICHTUNG

• Wenn die Klimaanlage stoppt, weist die Klappe (Einstellplatte der Luftstromrichtung oben/unten) automatisch nach unten.
• Wenn der Heizbetrieb betriebsbereit (READY) ist, weist die Klappe (Einstellplatte der Luftstromrichtung oben/unten) nach oben. Obwohl die Bewegung der Lamellen beginnt, nachdem der Status HEAT READY (Heizung bereit) erreicht wurde, wird auf der Fernbedienung SWING (Lamellen einstellen) angezeigt, auch wenn der Heizbetrieb den Status READY aufweist.
  Zur Einstellung der horizontalen Luftstromrichtung (☐ Siehe Seite 14.)

Einstellen der Zuluftrichtung

Drücken Sie SWING/FIX

①Jedesmal, wenn Sie die Taste drücken, ändert sich die Zuluftrichtung.

Im Heizbetrieb

Richten Sie die Lüftungsklappen nach unten aus.

Zeigen die Lamellen nach oben, erreicht die warme Luft nicht den Boden.

Anfangseinstellung

Im Kühl-/Trocknen-Betrieb

Richten Sie die Lüftungsklappen nach oben aus.

Sind sie nach unten gerichtet, kann es passieren, dass Kondenswasser von den

Zuluftöffnungen nach unten tropft.

Anfangseinstellung

Starten des Schwenkvorgangs

②Drücken Sie SWING/FIX

Stellen Sie die Lüftungsklappen in die niedrigste Position und drücken dann noch einmal SWING/FIX.

- Es wird [SWING ] angezeigt und die

Lüftungsrichtung wechselt automatisch nach oben oder nach unten.

Werden mehrere Inneneinheiten mit einer

Fernbedienung gesteuert, kann jede Inneneinheit angewählt und ihre Luftrichtung eingestellt werden

Schwenkvorgang stoppen

③Drücken Sie SWING/FIX noch einmal, während sich die Klappen bewegen.

- Die Lüftungsklappe kann an der gewünschten Position angehalten werden. Drücken Sie SWING/FIX ein weiteres Mal, um die Klappen beginnend bei der höchsten Position neu einzustellen.

* Werden die Klappen im Kühl-/Trocknen-Betrieb nach unten gefahren, halten Sie nicht an. Stoppen Sie die Klappen während sie nach unten fahren, halten sie von oben gesehen in der 3. Position an.

4 UNIT

- Um die Zuluftrichtung für einzelne Geräte einzustellen, drücken Sie in einer Gruppensteuerung UNIT, um die Nummer der jeweiligen Einheit anzuzeigen. Richten Sie dann die Richtung für die angezeigte Einheit ein.

- wird keine Einheit angezeigt, können alle Inneneinheiten zusammen eingestellt werden.

- Jedes Mal, wenn Sie UNIT drücken, wechselt die Darstellung wie angezeigt.

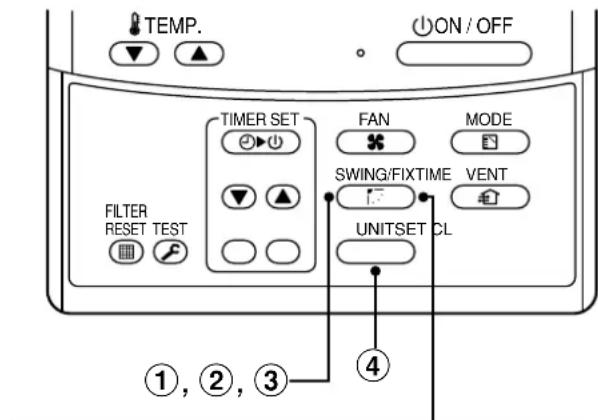

TEMP. ON / OFF TIMER SET FAN MODE SWING/FIXTIME VENT UNITSET CL FILTER RESET TEST 1, 2, 3 ④

Im FAN (Ventilator) -Betrieb

Anfangseinstellung

In allen Betriebsarten

Reihenfolge der Positionen

Anzeige, wenn Bewegung stoppt

• Fan/Heat (Ventilator/Heiz) -Betrieb

Cool/Dry (Kühlen/Trocknen) -Betrieb

ZEITBETRIEB

Sie können einen zeitgesteuerten Betrieb unter den drei folgenden Optionen auswählen:

ABSCHALTZEIT : Wenn die voreingestellte Zeit erreicht ist, schaltet das Gerät ab.

ABSCHALTZEIT Wiederholung : Jedes Mal, wenn die voreingestellte Zeit erreicht ist, schaltet das Gerät ab.

EINSCHALTZEIT : Wenn die voreingestellte Zeit erreicht ist, schaltet das Gerät an.

Zeitbetrieb

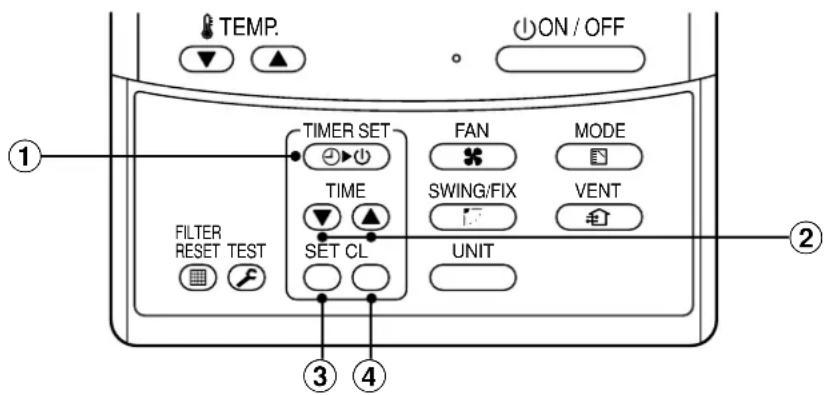

TEMP. ON / OFF TIMER SET FAN MODE TIME SWING/FIX VENT SET CL UNIT FILTER RESET TEST ① ② ③ ④

①Drücken Sie TIMER SET.

- Jedes Mal wenn Sie die Taste drücken, ändert sich die angezeigte Zeit.

- SET DATA und 📐○ blinken.

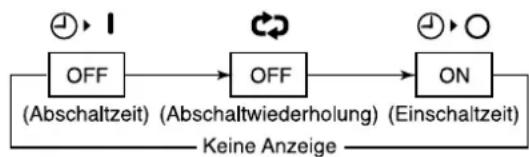

② Drücken Sie TIMER SET , um die "VORGABEZEIT" einzustellen.

Jedes Mal, wenn Sie ▲ drücken, erhöht sich die Einstellzeit um 0,5 Stunde (30 Minuten).

Für die obige Einstellzeit Id (24 Stunden) erhöht sich die Zeit um 1 Stunde.

Die maximale Einstellung beträgt 7d (168 Stunden).

Auf der Fernbedienung erscheint die Einstellzeit als 0,5 Stunden bis 23,5 Stunden (*1), Zeiten über 24 Stunden (*2) werden mit der Nummer des Tages und der Zeit angezeigt.

Jedes Mal, wenn Sie ▼ drücken, senkt sich die Einstellzeit um 0,5 Stunden (30 Minuten)

(von 0,5 Stunden bis 23,5 Stunden) oder stündlich (von 24 Stunden bis 168 Stunden).

Anzeigebeispiel der Fernbedienung

- Beispiel 23,5 Stunden (*1)

- Beispiel 34 Stunden (*2)

SETTING Id 10h Tage *a Zeitvorgabe *b

*a: Repräsentiert einen Tag (24 Stunden)

*b: Repräsentiert 10 Stunden

(insgesamt 34 Stunden)

③Drücken Sie SET.

•Die Anzeige SET DATA erlischt und die Anzeige erscheint.

(Wenn die Einschaltzeit aktiviert ist, wird die Zeit angezeigt. Wenn die eingestellte Zeit erreicht ist, erlöschen alle Anzeigen aufler ON.)

Löschen der Zeitvorgabe

④Drücken Sie CL.

•Die Anzeige Zeitanzeige erlischt.

HINWEIS

- Einmal eingestellt, wird die ABSCHALTZEIT Wiederholung fortgesetzt.

Neu gestartet, stoppt das System nach der gleichen Zeit.

Um diesen Vorgang abzubrechen, drücken Sie die Taste

(1)ON/OFF

•

AUTOMATISCHER NEUSTART

Die Klimaanlage ist mit einer Neustartautomatik ausgestattet. Das heißt, nach einem Stromausfall schaltet die Klimaanlage wieder in den vorherigen Betriebsmodus, ohne daß Sie dazu die Fernbedienung betätigen müssen.

Der Betrieb beginnt ohne irgendwelche Warnhinweise drei Minuten nach Wiederherstellung der Stromversorgung.

HINWEIS

Werkseitig ist die Neustartautomatik ausgeschaltet. Sie müssen sie also einschalten, damit sie wirksam werden kann.

SO SCHALTEN SIE DIE NEUSTARTAUTOMATIK EIN

Zum Einschalten der Neustartautomatik gehen Sie folgendermaßen vor:

Die Klimaanlage muß eingeschaltet sein. Andernfalls läßt sich die Neustartautomatik nicht einstellen.

Um die Neustartautomatik zu aktivieren, drücken Sie die Taste TEMPORARY länger als 3 Sekunden und weniger als 10 Sekunden.

Die Klimaanlage erkennt die Einstellung und bestätigt sie mit 2 Signaltönen (erster Ton lang, zweiter Ton kurz). Zudem blinkt die Anzeige ⏻ im 5-Sekundenintervall (5 Hz). Jetzt startet sie nach einem Stromausfall automatisch neu.

Die oben genannten Einstellungen für die Neustartautomatik lassen sich ausführen:

SO SCHALTEN SIE DIE NEUSTARTAUTOMATIK AUS

Zum Ausschalten der Neustartautomatik gehen Sie folgendermaßen vor:

Wiederholen des Einstellverfahrens : die Klimaanlage bestätigt die Anweisung und piept 2 Mal (zuerst lang, zweimal kurz).

Wenn nun die Stromversorgung ausfällt, müssen Sie die Klimaanlage manuell mit der Fernbedienung neu starten.

Die Funktion wird beendet.

Automatischer Betrieb

• Die Klimaanlage wählt je nach Raumtemperatur und eingestellter Temperatur zwischen Kühlbetrieb, Heizbetrieb oder Nur-Ventilator-Betrieb.
• Wenn die AUTO-Betriebsart keine angenehme Klimatisierung bewirkt, können Sie die gewünschte Betriebsart manuell wählen.

Hochleistungsbetrieb

Wenn Sie im Kühlungs- oder Heizungsmodus oder im Modus AUTO die Taste Hi POWER drücken, reagiert die Klimaanlage folgendermaßen.

•Kühlung

Kühlbetrieb liegt 1°C unter der Einstelltemperatur.

Die Ventilatordrehzahl wird nur dann erhöht, wenn diese vor dem Hochleistungsbetrieb (Hi POWER) nicht auf hoher Stufe war.

•Heizung

Die Raumtemperatur wird auf 2°C über der Einstelltemperatur erhöht.

Die Ventilatordrehzahl wird nur dann erhöht, wenn diese vor dem Hochleistungsbetrieb (Hi POWER) nicht auf hoher Stufe war.

Wenn Sie im Kühl-, Heizmodus oder im Modus AUTO die Taste ECO drücken, reagiert die Klimaanlage folgendermaßen. Raumtemperatur, Ventilatorgeschwindigkeit und Betriebsmodus werden automatisch gesteuert, um Strom zu sparen. (Nicht im Betriebsmodus DRY (Entfeuchtung), FAN ONLY (nur Ventilator) und ON TIMER (Einschalttimer).)

- Unter bestimmten Bedingungen ist die Heiz- bzw. Kühlleistung im ECO-Modus aufgrund der Energiesparfunktionen möglicherweise nicht ausreichend.

FLÜSTERBETRIEB

Wenn Sie im Kühl-, Heizmodus oder im Modus AUTO die Taste QUIET drücken, reagiert die Klimaanlage folgendermaßen. Die Ventilatorgeschwindigkeit wird auf Minimum reduziert, um einen besonders leisen Betrieb zu gewährleisten (nicht im Entfeuchtungsbetrieb).

Entfeuchter (DRY) - Betrieb

Diese Betriebsart wird ausgeführt, wenn die Raumtemperatur höher als die voreingestellte Temperatur ist.

Die Temperatur wird reguliert, und gleichzeitig wird die Raumluft entfeuchtet. Dazu werden die Kühlung bzw. der Ventilator wiederholt ein- und ausgeschaltet.

Als Anzeige für die Ventilatordrehzahl wird auf der kabellosen Fernbedienung AUTO angezeigt und der Ventilator wird mit niedriger Drehzahl betrieben.

Kuhlen Nur Ventilator Kuhlen Nur Ventilator Kuhlen Raumtemperatur Zeit Eingestellte Temperatur

HINWEISE FÜR DEN WIRTSCHAFTLICHEN BETRIEB

Halten Sie die Raumtemperatur auf einem angenehmen

Niveau Reinigen Sie den Luftfilter

Verstopfte Luftfilter beeinträchtigen die Leistung der Klimaanlage.

Daher sollten die Filter alle zwei Wochen gereinigt werden.

Öffnen Sie Türen und Fenster nicht öfter als nötig

Um die warme oder kühle Luft im Raum zu halten, öffnen Sie Fenster und Türen nicht öfter als nötig.

Vorhänge

Schließen Sie beim Kühlen die Vorhänge, um direkte Sonneneinstrahlung zu vermeiden.

Schließen Sie beim Heizungsbetrieb die Vorhänge, um die Wärme im Raum zu halten.

Verwenden Sie den Timer vernünftig

Stellen Sie den Timer auf die gewünschte Betriebszeit ein.

Erhalten Sie eine gleichmäßige Zirkulation der Raumluft

Regeln Sie die Luftstromrichtung so, dass die Raumluft gleichmäßig zirkuliert.

Huch, kuhl hier! Kontrollieren

Bitte säubern! Verwenden Sie den Timer vernünftig. TIMER

Luftstrahl nach oben gerichtet

Kühe und zock- ene Luft Warne Luft Luftstrom-Regelung

Bläst abwärts

BETRIEB OHNE FERNBEDIENUNG (TEMPORARY)

Betrieb ohne Fernbedienung (TEMPORARY)

Diese Funktion steht zur Verfügung, damit Sie die Klimaanlage vorübergehend auch dann noch bedienen können, wenn Sie die Fernbedienung gerade nicht

zur Hand haben oder wenn die Batterien darin erschöpft sind.

• Drücken Sie die Taste TEMPORARY einmal (kürzer als 3 Sekunden), um die Klimaanlage einzuschalten.
  •Die Klimaanlage arbeitet in dem zuletzt auf der kabellosen Fernbedienung eingestellten Modus. (Falls die kabellose Fernbedienung nicht betätigt wurde, wird Betrieb A aufgenommen (Temperatureinstellung: 24°C, Ventilatordrehzahl: HIGH (hoch).)

VORSICHT

Durch dauerhaftes Drücken der Taste TEMPORARY für 10 Sekunden oder mehr wird der Zwangskühlbetrieb aktiviert. (Dies würde die Klimaanlage unnötig belasten. Führen Sie dies nur zum Zweck eines Probelaufs durch.) Alle Anzeigen der Raumeinheit leuchten auf.

Ich kann die Fernbedienung nicht finden Betrieb ohne Fernbedienung ist möglich.

Bevor Sie die Klimaanlage reinigen, schalten Sie unbedingt den Trennschalter aus, oder schalten Sie das Gerät am Hauptnetzschalter aus.

Reinigen von Inneneinheit und Fernbedienung

VORSICHT

• Verwenden Sie zum Abwischen des Innengeräts und der Fernbedienung ein trockenes Tuch.
• Ein mit kaltem Wasser angefeuchtetes Tuch darf verwendet werden, wenn das Innengerät stark verschmutzt ist.
• Benutzen Sie niemals ein feuchtes Tuch, um die Fernbedienung zu säubern.
• Benutzen Sie kein chemisch behandeltes Staubtuch zum Wischen, und lassen Sie diese Art von Materialien nicht über längere Zeit auf dem Gerät liegen, da sie die Oberfläche des Geräts beschädigen oder ausbleichen können.
• Verwenden Sie zum Säubern kein Benzin, Verdünner, Poliermittel oder ähnliche Lösungsmittel.
  Diese könnten die Plastikoberfläche beschädigen oder verformen.

Wenn Sie das Gerät für mindestens einen Monat nicht benutzen

(1) Lassen Sie die Klimaanlage etwa einen halben Tag lang im Modus FAN ONLY laufen, so daß sie innen trocknet.
(2) Schalten Sie die Klimaanlage aus, und schalten Sie auch den Trennschalter aus.
(3) Entnehmen Sie die Batterien aus der Fernbedienung.

Mit einem trockenen Tuch abwischen

Thinner v10 v20

Mit der MODE Wahltaste auf FAN ONLY eingestellt.

FAN ONLY (NUR VENTILATOR) - Betrieb

Prüfschritte vor der Inbetriebnahme

VORSICHT

• Überprüfen Sie, ob die Luftfilter im Gerät vorhanden sind.
• Stellen Sie sicher, daß der Lufteinlaß bzw. der Luftauslaß an der Außeneinheit nicht blockiert ist.

Reinigung des Luftfilters

Reinigen Sie die Luftfilter alle 2 Wochen.

Wenn die Luftfilter mit Staub bedeckt sind, verringert sich die Leistung der Klimaanlage.

Reinigen Sie die Luftfilter so oft wie möglich.

1

Öffnen Sie das Lufteinlaßabdeckgitter.

Heben Sie das Lufteinlaßabdeckgitter an, bis es waagrecht steht.

2

Fassen Sie den Luftfilter an den Griffen links und rechts, und heben Sie ihn leicht an. Ziehen Sie dann nach unten, und lösen Sie ihn auf diese Weise aus dem Filterhalter.

3

Entfernen Sie die Sasa-Zeolite plus-Filter und Bio-enzyme & Gingo-Filter an der Rückseite des Luftfilters.

4

Entfernen Sie mit einem Staubsauger den Staub aus den Filtern, oder waschen Sie die Filter mit Wasser aus.

Wenn Sie die Luftfilter waschen, lassen Sie sie an einer vor der Sonne geschützten Stelle trocknen.

Den Filter mit dem linken und rechten Rand bündig zum Raumgerät bis zum Anschlag einschieben. Den Filter dann unten in den Filterhalter einsetzen.

6

Schließen Sie das Lufteinlaßabdeckgitter.

Reinigen des Lufteinlaßabdeckgitters

(1) Öffnen Sie das Lufteinlassabdeckgitter und nehmen Sie es ab.
(2) Waschen Sie das Gitter mit einem Schwamm oder Tuch und trocknen Sie es ab.
(3) Bringen Sie das Gitter wieder an und schließen Sie es.

HINWEIS

Sasa-Zeolite plus-Filter

Wartung des intensiv desodorierenden Antivirenfilters.

Reinigen Sie den Filter, wenn sich Staub darauf abgesetzt hat oder aber alle 6 Monate.

1. Entfernen Sie den Staub vorsichtig mit einem Staubsauger.
2. Wenn sich der Filter dadurch nicht wirksam reinigen lässt, spülen Sie ihn in kaltem Wasser vorsichtig und nur kurz ab.
3. Lassen Sie ihn mindestens 6 Stunden lang im Sonnenlicht trocknen, damit der Zeolitefilter seine desodorierenden Eigenschaften wiedergewinnt.
4. Tauschen Sie den Filter alle 2 Jahre aus. (P/N: RB-A610DE)

Bio-enzyme & Gingko-Filter

Wartung des intensiv reinigenden, antiallergischen Filters.

Reinigen Sie den Filter, wenn sich Staub darauf abgesetzt hat oder aber alle 6 Monate.

1. Entfernen Sie den Staub vorsichtig mit einem Staubsauger. (Reinigen Sie diesen Filter nicht mit Wasser.)
2. Tauschen Sie den Filter alle 2 Jahre aus. (P/N: RB-A606SE)

Hinweis: Die Lebensdauer des Filters hängt vom Grad der Verschmutzung in der Umgebung ab. Je stärker die Umgebungsluft mit Schmutzpartikeln belastet ist, desto häufiger muss der Filter gereinigt bzw. ausgetauscht werden. In jedem Fall empfiehlt Toshiba ein zusätzliches Filterset, um die reinigende und desodorierende Wirkung der Klimaanlage zu verbessern.

BETRIEB UND LEISTUNG DER KLIMAANLAGE

Adresseneinstellung

Wenn das Gerät nach der Montage zum ersten Mal eingeschaltet wird, leuchtet die Anzeige zwecks Adresseneingabe für System und Einheiten für ca. 5 Minuten auf. Beim nächsten Einschalten des Geräts leuchtet die Anzeige für ca. 1 Minute. Solange die obige Anzeige aufleuchtet, können keine Signale von der Fernbedienung empfangen werden. Dies ist jedoch keine Störung und kein Defekt.

Dreiminütige Schutzfunktion

Die Schutzfunktion verzögert das Anlaufen des Klimageräts um 3 Minuten, wenn es aus- und sofort wieder eingeschaltet wird, oder wenn der power supply-Schalter auf on gestellt wird. Die Funktion schützt das Gerät vor möglichen Beschädigungen.

Heizeigenschaften

Vorheiz-Vorgang

Die Klimaanlage liefert nach dem Starten des Heizbetriebs nicht sofort warme Luft. Warme Luft strömt nach etwa 5 Minuten aus, wenn der Wärmetauscher des Innengeräts aufgewärmt ist. (Die Anzeige 🌐 leuchtet während dem Vorheiz-Vorgang auf.)

Warmluftkontrolle

Wenn die eingestellte Raumtemperatur erreicht ist, reduziert sich automatisch die Geschwindigkeit des Ventilators am Innengerät, so daß kein kalter Luftzug entsteht.

Abtau-Vorgang

Wenn das Außengerät während dem Heizbetrieb einfriert, wird die Abtauung automatisch gestartet (für etwa 5 bis 10 Minuten), um die Heizwirkung beizubehalten. Dabei leuchtet die Anzeige ⚙️. (Automatischer Klappenbetrieb.)
• Die Ventilatoren im Innen- und auch im Aussengerät stoppen während dem Abtauen.
- Während dem Abtauen wird Tauwasser durch die Bodenplatte des Außengeräts abgelassen.

Heizvermögen

Im Heizbetrieb wird Wärme von außen absorbiert und in den Raum geführt. Dies ist das sogenannte Wärmepumpen-System. Wenn die Außentemperatur sehr niedrig ist, empfiehlt es sich, zum Heizen nicht allein diese Klimaanlage, sondern in Kombination damit ein weiteres Heizgerät zu verwenden.

Achtung bei angesammeltem Schnee

Wählen Sie den Standort für das Außengerät so, dass die Funktion des Geräts nicht von Schneeverwehungen, der Ansammlung von Herbstlaub oder anderen jahreszeitlichen Einflüssen beeinträchtigt werden kann. Der Luftstrom des Außengeräts darf auf keinen Fall behindert werden, da sich andernfalls die Heiz- oder Kühlleistung verschlechtert. Während dem Heizbetrieb und bei Temperaturen unter dem Gefrierpunkt, kann sich das beim automatischen Abtauen aus dem Außengerät ablaufende Wasser ansammeln und gefrieren. Es ist wichtig für einen angemessenen Ablauf oder eine Sickermöglichkeit zu sorgen.

Stromausfall

Falls der autom. Neustart nicht eingestellt wurde, stoppt bei einem Stromausfall während des Betriebs die Einheit vollständig.
- Bei Wiederherstellung der Stromversorgung leuchtet die Anzeige ca. 1 Minute.
- Um den Betrieb von neuem zu starten, drücken Sie die START/STOP -Taste auf der Fernbedienung.

Betriebsbedingungen der Klimaanlage

Betreiben Sie das Gerät unter folgenden Temperaturbedingungen, um gute Leistungen zu erzielen:

Kühlbetrieb	Außbentemperatur : -5^ bis 43^ (RAV-SM***AT-E): -15^ bis 43^ (RAV-SP***AT-E)
	Raumtemperatur : 21^ bis 32^ (Entfeuchtungsventiltemp.): 15^ bis 24^ (Anfeuchtungsventiltemp.)
	VORSICHTRelative Luftfeuchtigkeit im Raum weniger als 80%. Wenn das Gerät bei höheren Werten betrieben wird, könnte sich an der Oberfläche der Klimaanlage Kondenswasser bilden.
Heizbetrieb	Außbentemperatur : -15^ bis 15^ (Entfeuchtungsventiltemp.)
	Raumtemperatur : 15^ bis 28^ (Anfeuchtungsventiltemp.)

Wenn das Klimagerät anderen Betriebsbedingungen als den obigen ausgesetzt ist, können die Schutzschaltungen ansprechen.

STÖRUNGEN UND IHRE URSACHEN

VORSICHT

Wenn eine der folgenden Situationen eintritt, stoppen Sie umgehend die Klimaanlage, schalten Sie die Haupstromzufuhr ab und rufen Sie ihren Fachhändler:

•Schalterfunktionen sind fehlerhaft.

• Die Hauptsicherung brennt häufig durch, oder der Trennschalter wird häufig ausgelöst.
- Fremde Gegenstände oder Wasser sind in das Gerät eingedrungen.
- Irgendein anderes außergewöhnliches Vorkommnis wird beobachtet.
- Bei Verwenden der verkabelten Fernbedienung erscheint eine abnormale Anzeige auf der Fernbedienung.

Prüfen Sie folgende Punkte, bevor Sie jemanden zur Wartung order Reparatur bestellen.

Außer Betrieb

•Der Hauptnetzschalter ist ausgeschaltet.
- Der Trennschalter wird ausgelöst, um die Stromversorgung zu unterbrechen.
•Die Hauptsicherung ist durchgebrannt.
•Die Stromversorgung ist unterbrochen.
•Die Batterien im Fernbedienungsteil sind verbraucht.
•Der ON-Timer ist eingestellt.
•Das Signal wird von der Fernbedienung an die Nebeneinheit gesendet. ( Siehe Seite 7.)
•Die Adresse ist eingegeben. ( ↗ Siehe Seite 3.)
- Betrieb der Raumeinheit wird durch die Fernbedienung beschränkt, die andere Systeme steuert.

(Bei Signalübertragung ertönt ein Warnton (5 Töne).)

Die Kühl- oder Heizleistung ist unzureichend

• Lufteinlaß oder Luftauslaß des Außengeräts sind blockiert.
  • Türen oder Fenster sind geöffnet.
  •Der Luftfilter ist mit Staub verstopft.
  •Die Klappe befindet sich nicht in der korrekten Stellung.
  •Die Ventilatorgeschwindigkeit ist niedrig eingestellt.
• Das Klimagerät ist auf QUIET-, ECO- oder DRY-Modus gestellt.
  • Die Einstelltemperatur ist zu hoch (bei Kühlbetrieb).
  •Die Einstelltemperatur ist zu niedrig (bei Heizbetrieb).

Prüfen Sie folgende Punkte, bevor Sie jemanden zur Wartung order Reparatur bestellen.

Die Rückseite der Inneneinheit ist feucht.

- Feuchtigkeit, die sich an der Rückseite der Inneneinheit niederschlägt, wird automatisch gesammelt und abgeleitet.

Ungewöhnliches Geräusch an Inneraum- oder Außengerät.

- Bei abrupten Temperaturänderungen kann es aufgrund von Ausdehnung bzw. Zusammenziehen von Komponenten des Kältemittelumlaufs bzw. durch Änderung des Umlaufs gelegentlich zu Geräuschen (Ticken oder Strömungsgeräusch) kommen.

Raumluft hat einen ungewöhlichen Geruch.

Ein schlechter Geruch kommt aus dem Klimagerät.

- Gerüche aus Wand, Teppich, Möbeln oder Pelzen dringen heraus.

Die Außeneinheit ist im Heizbetrieb vereist.

Wasser tritt aus der Außeneinheit aus.

• Im Heizbetrieb kann die Außeneinheit unter Umständen vereisen. In diesem Fall führt die Einheit automatisch eine Enteisung durch (2 bis 10 Minuten), damit wieder ein effizienter Heizbetrieb möglich ist.
• Während einer Enteisung stoppt der Luftstrom an Innen- und Außeneinheit.
• Ein zischendes Geräusch ist zu hören, wenn der Kühlmittelfluß während einer Enteisung wechselt.
• Das Wasser, das bei der automatischen Enteisung während des Heizbetriebs entsteht, wird über die Außeneinheit abgeleitet.

Der Luftstrom ändert sich, obwohl die Taste FAN nicht auf den Modus AUTO gesetzt ist.

- Wenn die Temperatur der abgegebenen Luft im Heizbetrieb sinkt, ändert oder stoppt die Klimaanlage den Luftstrom von der Inneneinheit, damit im Raum kein unangenehm kühler Luftzug entsteht.

Weißer Dunst der gekühlten Luft oder Wasser entstehen am Außengerät.

- Im Kühlbetrieb dampft gelegentlich die Inneneinheit, bei der Enteisung die Außeneinheit.

Automatischer Betrieb der vertikalen Luftstromklappe.

- Bei hoher Raum- bzw. Außentemperatur während des Heizbetriebs schließen sich die vertikalen Luftstromklappen einmal und stellen sich dann selbst automatisch wieder in der Ausgangsposition ein.

OPGELET BIJ HET GEBRUIK

⑭ Automatische werkingsknop (AUTO)

(AUTO : Automatisch regeling, A : Automatische omschakeling,

☀ : Koelen, ⚠ Drogen, ⚡ Verwarmen, : Ventileren)

TIMERGESTUURDE WERKING

Automatische werking
