MIRAI RAS-13BKVG-E - Oro kondicionierius TOSHIBA - Nemokama naudojimo instrukcija

Produkto tipas	Atvirkštinio ciklo oro kondicionierius (šildymas ir vėsinimas)
Prekės ženklas	TOSHIBA
Modelis	MIRAI RAS-13BKVG-E
Darbo režimai	Automatinis, Vėsinimas, Šildymas, Tik ventiliacija, Džiovinimas
Ventiliatoriaus greitis	AUTO, LOW-, LOW+, MED-, MED+, HIGH
Nustatytos temperatūros diapazonas (vėsinimas)	17°C – 32°C
Nustatytos temperatūros diapazonas (šildymas)	Maks. 30°C
Išorės temperatūros diapazonas (veikimas)	Šildymas: -15°C iki 24°C; Vėsinimas/džiovinimas: -15°C iki 46°C
Specialios funkcijos	Hi-POWER (greitas šildymas/vėsinimas), ECO (energijos taupymas), Automatinis valymas (po šalto/džiovinimo režimų), Automatinis paleidimas po elektros gedimo
Nuotolinio valdymo pultas	Belaidis su LCD ekranu, AAA baterijos (ryškumo nustatymas: d0 iki d3)
Oro srauto krypties nustatymas	Vertikalus: rankinis (FIX) arba automatinis (SWING); Horizontalus: rankinis
Laikmatis	Išjungimo laikmatis (OFF) nustatomas nuo 0,5 iki 12 valandų
Oro filtrai	Skalbiami, rekomenduojama valyti kas 2 savaites
Apsaugos funkcija	3 minučių apsauga nuo tiesioginio paleidimo
Automatinis atšildymas	Taip (ventiliatoriai sustoja atšildymo metu)
Išankstinis pašildymas	5 minutės prieš pradedant pūsti šiltą orą
Šildymo galia	Šilumos siurbliu (išorės šilumos sugėrimas)
Matmenys (vidinis blokas)	Nenurodyta instrukcijoje
Įrengimo patarimai	Venkite sniego ir šiukšlių kaupimosi ant išorinio bloko

Dažnai užduodami klausimai - MIRAI RAS-13BKVG-E TOSHIBA

Kaip nustatyti nuotolinio valdymo pulto ekrano ryškumą?

Paspauskite ir 3 sekundes laikykite FAN mygtuką. LCD ekranas parodys lygį (d0 iki d3). Spauskite FAN, kad pereitumėte 4 lygius: d3 (100%), d2 (50%), d1 (50% be darbo lemputės), d0 (visi išjungti).

Kaip valyti oro filtrus?

Atidarykite oro įsiurbimo groteles, išimkite filtrus, išsiurbkite arba nuplaukite švariu vandeniu, leiskite visiškai išdžiūti, tada įstatykite atgal. Valykite kas 2 savaites.

Ką daryti, jei nuotolinio valdymo pultas neveikia?

Naudokite RESET mygtuką ant vidinio bloko laikinam veikimui. Režimas automatiškai persijungs į AUTOMATIC esant 24°C. Pakeiskite baterijas arba patikrinkite, ar jos tinkamai įdėtos.

Kaip naudotis automatinio valymo funkcija?

Šalto arba džiovinimo režime spustelėkite mygtuką vieną kartą: ventiliatorius veiks dar 30 minučių, tada sustos. Norėdami nedelsiant sustabdyti, spustelėkite dar du kartus per 30 sekundžių.

Kaip nustatyti išjungimo laikmatį?

Paspauskite OFF, tada naudokite nustatymo mygtukus (TEMP arba TRIE), kad pasirinktumėte laiką (0,5 iki 12 valandų). Dar kartą paspauskite OFF, kad įjungtumėte. Norėdami atšaukti, vėl paspauskite OFF.

Ką reiškia mirksintis TIMER indikatorius?

TIMER indikatorius (baltas) rodo, kad laikmatis aktyvus. Peržiūrėkite instrukciją, kad patvirtintumėte nustatymus.

Kodėl oro kondicionierius neįsijungia?

Patikrinkite, ar maitinimas prijungtas, ar jungiklis neišjungtas, ar laikmatis nenustatytas, ar nuotolinio valdymo pulto baterijos geros. Taip pat gali būti aktyvi 3 minučių apsauga.

Kaip atstatyti nuotolinio valdymo pultą pakeitus bateriją?

Išimkite bateriją, paspauskite vieną mygtuką (pvz., RESET), įdėkite naują bateriją. Nuotolinio valdymo pultas turėtų automatiškai atsistatyti.

Ar Hi-POWER režimas galimas džiovinimo metu?

Ne, Hi-POWER režimas negalimas DRY (džiovinimo) ir FAN ONLY (tik ventiliacijos) režimuose. Jis skirtas greitam vėsinimui ir šildymui.

Kaip nustatyti temperatūrą vėsinimo režimu?

Paspauskite MODE mygtuką, kad pasirinktumėte šalto režimą, tada naudokite TEMP mygtukus temperatūrai nustatyti nuo 17°C iki 32°C. Pasirinkta temperatūra rodoma nuotolinio valdymo pulte.

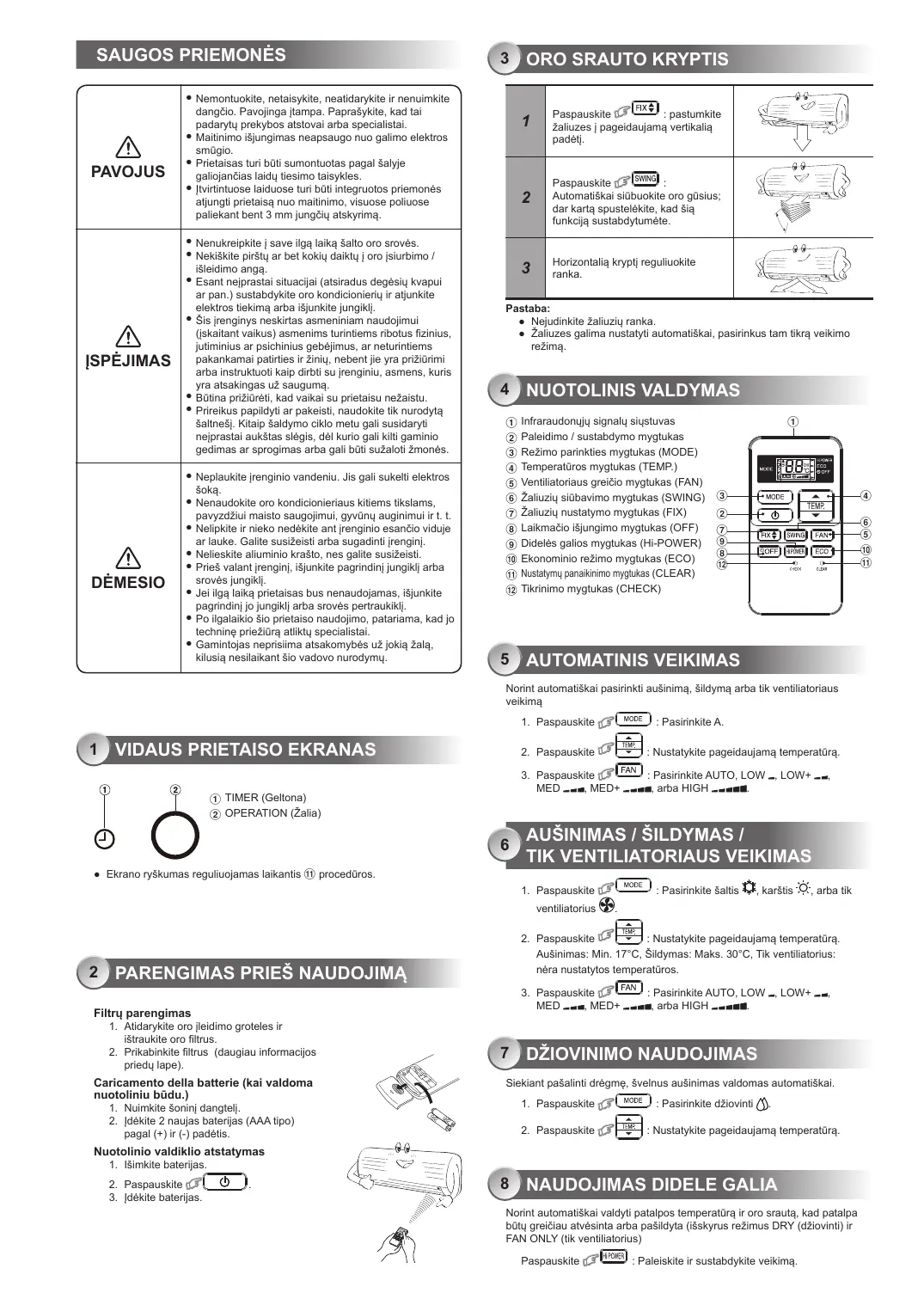

NAUDOJIMO INSTRUKCIJA MIRAI RAS-13BKVG-E TOSHIBA

PAVOJUS	Nemontuokite, netaisykite, neatidarykite ir nenuimkite dangcio. Pavojinga jtampa. Paprašykite, kad tai padarytu prekybos atstovai arba specialistai. Maitinimo išjungimas neapsaugo nuo galimo elektrós smugio. Prietaisas turi būti sumontuotas pagal šalyje galiojancías laidú tiesimo taisykles. Jtviirtuose ladiuope turi būti integruotos priemonés atjungti prietaisa nuo maitinimo, visuoso poliucose paliekant bent 3 mm jungčiu atskyrima.
JSPÉJIMAS	Nenukreipkite j save ilga laika šalto oro svroves. Nekškite pirštu ar bet kokiü daiktu j ore jsiurbimo / isleidimo anga. Esant nejprastai situacijai (atsiradius degésiu kvapui ar pan.) sustábkdykite oro kondicationieri ir atjunkite elektrós tiekimaa arba išjunkite jungkli. Šis jrenginys neskirtas asmeniannia naudojinui (jskaitant vaikus) asmenims turintiens ribotus fizinius, jutiminius ar psichinius gebéjimus, ar neturintiens pakankamai patirties ir Žiniu, nebent jie yra prižūrimi arba instruktuoti kaip dirbtu su jrenginiu, asmens, kuris yra atsakings už sauguma. Būtina prižūrêti, kad vaikai su prietaisu nezaistu. Priirekus papildtyi ar pakeisti, naudokite tik nurodtya šalntsej. Kitaip saldymo ciklo metu gali susidaryti nejprastai aukštas slegis, del kurio gali kilti gaminnigedimas ar sprogimas arba gali būti sužaloti Žmonès.
DÉMESIO	Neplaukite jrenginio vandeniu. Jis gali sukelti elektrós šoka. Nenaudokite oro kondcionieriaus kitiems tikslams, pavyzdziui maio saugojimui, gyvūn u auginimui ir t. t. Nelipkite ir niero neděkite ant jrenginio esanci viduje ar lauke. Galite susiziestei arba sugadinti jrenginj. Nelieskite aluminio krašto, nas galite susiziesti. Priševariant jrenginj, išjunkite pagrindinj jungkli arba svroves jungkli. Jei ilgā laika prietaisas bus nenaudojamas, išjunkite pagrindinj jo jungkli arba svrošes pertraukilj. Po ilgalakio šo prietaiso naudojimo, patariama, kad jo technine prižiūră atikiu specialistai. Gamintojas neprisiima atskomybës už jokia Žala, kulusäŋ nesilaikant šo vadovo nurodymu.

1 VIDAUS PRIETAISO EKRANAS

① TIMER (Geltona)
② OPERATION (Zalia)

Ekrano ryskumas reguliuojamas laikantis 11 proceduros.

1. Atidyarkite oro jeidimo gretoles in ištraukite oro flurtras.
2. Prikabinkite filtrus (daugiau informacijos priedu lapse).

Nuotolinio valdiklio atstatymas

1. Išimkite baterjas.
2. Paspauskite
3. Jdekite baterijas.

3 ORO SRAUTO KRYPTIS

1	Paspauskite FFX: pastumkite žaliuzes j pageidaujama vertikalia padétí.
2	Paspauskite SWING: Automatiskai siūbuokite oro gūsius; dar kartā spustelékite, kad šià funkcijā sustabdtyuměte.
3	Horizontalia kryptī regulioukite ranka.

Pastaba:

• Nejudinkite zaliuziu ranka
  Zaliuizes galima nustaty automatiskai, pasirinkus tam tikra veikimo rezima.

4 NUOTOLINIS VALDYMAS

① Infraraudonju signalu siustuvas
② Paleidimo /sustabdymomymygtukas
③ Režimo parinkties mygtukas (MODE)
4 Temperaturos mygtukas (TEMP.)
(5) Ventiliatorius greicio mygtukas (FAN)
(6) Žaliuziu siubavimo mygtukas (SWING)
⑦ Žaliuziu nustatymo mygtukas (FIX)
(8) Laikmacio ijsungimo mygtukas (OFF)
(9) Didelès galios mygtukas (Hi-POWER)
Ekonominio rezimo mygtukas (ECO)
11 Nustatympu panaikinimo mygtukas (CLEAR)
(12) Tikrinimo mygtukas (CHECK)

5 AUTOMATINIS VEIKIMAS

Norint automatiskai pasirinkti au sinimaj, sildyma arba tik ventilatoriaus veikima

1. Paspauskite MODE : Pasirinkite A.
   Nustatykite pageidaujama temperatur.
2. Paspauskite FAN
   Pasirinkite AUTO, LOW-, LOW+ , arba HIGH

6 AUSINIMAS / SILDYMAS / TIK VENTILIATORIAUS VEIKIMAS

1. Paspauskite MODE : Pasirinkite Šaltis , karstis , arba tik ventilatorius
2. Paspauskite

Ausinimas: Min. 17^ , Sildymas: Maks. 30^ , Tik ventilatorius: nera nustatyos temperatos.
3. Paspauskite FAN : Pasirinkite AUTO, LOW-, LOW+, MED-, MED+ , arba HIGH

7 DZIOVINIMO NAUDOJIMAS

Siekiant pašalinti dręgm, Švelnus ausinimas valdomas automatistikai.

1. Paspauskite MODE : Pasirinkite dziovinti
2. Paspauskite Nustatykite pageidaujama temperatura.

Paspauskite PAWPOE: Paleiskite ir sustabdyke veikima.

Norint automatiskai valdyti patalpa ir taupyti energia (išskyrus režimus DRY (džiovinti) ir FAN ONLY (tik ventilatorius)

Paspauskite : Paleiskite ir sustabdykite veikima.

Pastaba: Aušinimas: nustatyta temperatūrā 2 valandas automatistkai idēs po 1 laipsnj per valanda (maks. 2 laipsniu padidejimas). Šildymuīnustatyta temperatūrā mažës.

10 LAIKMACIO NAUDOJIMAS

Oro kondcionieriui veikiant nustatykite laikmatj.

lšjungimo laikmačio nustatymas
1	Paspauskite ̂OFF, kad jvestumete išjungimo laikmačio nustatymus.
2	Paspauskite ̂TEUR, kad pasirinktumete pageidaujama išjungimo laikmatj. (0,5 - 12 val.)
3	Paspauskite ̂OFF nustatyti išsijungimo laikmatj.
4	Dar kartā paspauskite ̂OFF išjungti išsijungimo laikmatj.

11 EKRANO LEMPUTES RYSKUMO REGULIAVIMAS

Galite sumazinti ekrano lemputes ryskuma arba visiskai ja isjungti.

1. Paspauskite ir 3 sek. palaikykite FAN, kol nuotolinio valdymo pulto LCD ekrane bus rodomas ryskumo lygis (d0, d1, d2 arba d3).
2. Spauskite lygiais. Temp. ir reguliukite ryskum 4 Sumazinti

Nuotolinio valdymo pulto LCD	Veikimo ekranas	Ryškumas
d3	Lemputés ryškumas didžiausias.	100%
d2	Lemputés šviečia 50 % ryškumu.	50%
d1	Lemputés šviečia 50 % ryškumu, o veikimo lempêt yra išjungta.	50%
d0	Visos lempouts išjungtos.	Visos išjungtos

dir d0 pateiktuose pavyzdziuose pries issijungiant lemupte sviecia 5 sekundes.

Jei nerandamas arba išsikroves valdiklis.

• Paspaudus mygtuka RESET (atstatyti), pietaisa galima paleisti ir sustabytye be nuotolinio validikio.
• Jungiamas AUTOMATIC (automatinis) rezimas, iš anksto nustatyta 24°C temperatura ir automatinis ventilatoriaus greitis.

13AUTOMATINIO ATSTATYMO NAUDIOJIMAS

Norint automatiskai atstatyti oro kondcionieriaus nustatymus po maitinimo nutrukimo (prietaiso maitinimas turi buti jungtas).

Nustatymas

1. Paspauskite ir 3 sekundes palaiky kite ant vidaus prietaiso esanti mygtuka RESET (atstatyti), kad operacija nustatytumete. (pasigirs 3 pypteljimali ir OPERATION (veikimas) lemupte 5 sekundes mirkses po 5 karts per sekunde)
2. Paspauskite ir 3 sekundes palaikykite ant vidaus prietaiso esantj mygtuka RESET (atstatyi), kad operacija atsaukumete. (pasigirs 3 pyptelejimai, bet lempute OPERATION (veikimas) nemirkses)
3. Jei nustatyj jungimo ir ijsungimo laikmaicaiai, AUTO START OPERATION (automatinio veikimo atkurimo) funkcija neveiks.

SAVAIMINO VALIMO PUNKCIOS NAUDUJIMAS (TIK AUSINANT IR SAUSINANT ORA)

Siekiant iśvengt del dręgmès vidaus prietaise susidarancićo blogo kvapo.

1. Prietaaisui veikiant aušinimo arba džiovinimo režimu paspaudus mygtuka b, ventilatoriusi toliau veils 30 minuči ir po jut automatistskai išsijungns. Taip sumazinsite dreɡne vidaus prietaeša.
2. Noredami prietaisa ijsungti is karto, dar 2 kartus per 30 sekundziu paspauskite mygtuka

Visu pirma, isjkite grandines pertraukikl.

Vidaus prietaisas ir nuotolinis valdiklis

• Esant poreikiui, vidaus prietaaisa ir nuotolinj valdklj valykite dregnasa luoste.
  Naudokite benzino, skiediklio, sveiciamujju milteliu ar chemiskai apadoros slustests.

Oro filtrai

Valykite kas 2 sav.

1. Atidarykite oro jleidimo angos groteles.
2. Išimkite oro filtrus.
3. Nusiurbkite ar iplaukite, tada juos isdziovinkite.
4. Jstaty kite oro filtrus atgal ir uzdarykite oro jleidimo angos groteles.

16 NAUDOJIMAS IR VEIKIMAS

1. Triju minuci apsaugos fungcja: skirta apsaugoti, kad prietaisas 3 minutes nejsijungtu, kai yra netiketai paleidziamas iš naujo arba jungiamas.
2. Pasildymo naudojimas: Pries jungdami silto oro leiskite jrenginiui 5 minutes apsiti.
3. Silto oro valdymas; kai patalpos temperatura pasiekia nustatyta lygi, ventilatoriaius greitis automatiskai sumazinamas ir isorinis prietaisas sustabdomas.
4. Automatinis atitirpdymas: veikiant autominiam atitripdymui ventiliatriarui sustos.
5. Silydmo galia: siluma sugeriama iš lauko ir išleidžiama j kambarj. Kai lauko temporatura per Šéma, naudokite kita rekomenduojama silydmo prietaisa kartu su oro kondionieriumi.
6. Atsižvelkite j snieqa: parinkite lauko prietaisui tokia vieta, kurioje ante jo nebus pustomas sniegas, nesikaups lapai ar kitos sezoninës attiekos.
7. Veikiant prietaisui gali atsirastri silpnas traškéjimo garsas. Tai normalu, nes ši garsa gali sukelti besipleciantis arba besitraukiantis plastikas. Pastaba: 2 elementai iš 6 sildymo modelui

Oro kondictionieriaus eksploatavimo salygos

Temp. Naudojimas	Lauko temperatūrā	Kambario temperatūrā
Šildymas	-15°C ~ 24°C	Mažiau kaip 28°C
Aušinimas	-15°C ~ 46°C	21°C ~ 32°C
Džiovinimas	-15°C ~ 46°C	17°C ~ 32°C

17 TRIKCIU SALINIMAS (KONTROLINIS SARASAS)

Prietaisas neveikia.	Aušinama arba šildoma nejprastai silpniak.
• Išjungtas pagrindinis maitinimo jungiklis. • Grandinês pertraukiklis ijungtas maitinimui atjungti. • Elektros stroves nutraukimas • Nustatytas jjungimo laikmatis.	• Filtrai užsikmş dulkëmis. • Netinkamai nustayta temperatura. • Atidaryti languai arba durys. • Užblokuotos iðrères prietaiso oro jsiurbimo arba isleidimo angos. • Per mažas ventilatoriaius greitis. • Prietaisas veikia FAN (ventilatoriaius) arba DRY (džiovinimo) režimu.

18 NUOTOLINIO VALDIKIO A-B PARINKIMAS

Nortin atskiri nuotolinius valdiklius kiekvienam vidaus prietaisui, jer salia yra sumontufto 2 oro kondicationiae.

B nuotolinio valdiklio nustatymas.

1. Paspauskite mygtuka RESET (atstatyti) ant vidaus prietaiso, kad jungtumete oro kondicationieriu.
2. Nukreipkite nuotolinj valdiki j vidaus prietaisa

3. Piestuko galiuku paspauskite ir palaiky kite nuotolinio valdklio mygtuka O CHECK. Ekrane pasiodys ^00^ .(1 pav.)

4. Spausdami MODE, paspauskite CHECK Ekrane pasirodyas ^ ,00^ isnyks ir oro kondionierius issijungs. B nuotolinis valdiklis jra'sytas j atminti. (2) pav.)

Pastaba: 1. Ta patj pakartokite, jei norite nustatyti, kad nuotolinis valdikilis buteu A.

1. A nuotolinis valdiklis neturi A^ rodinio.
2. Numatytasis gamyklinis nuotolinis valdiklis yra A.

①

2
