MIRAI RAS-13BKVG-E - Climatiseur TOSHIBA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Climatiseur réversible (chauffage et refroidissement)
Marque	TOSHIBA
Modèle	MIRAI RAS-13BKVG-E
Modes de fonctionnement	Automatique, Refroidissement, Chauffage, Ventilation seule, Déshumidification
Vitesse du ventilateur	AUTO, LOW-, LOW+, MED-, MED+, HIGH
Plage de température de consigne (refroidissement)	17°C – 32°C
Plage de température de consigne (chauffage)	Max. 30°C
Plage de température extérieure (fonctionnement)	Chauffage : -15°C à 24°C ; Refroidissement/déshumidification : -15°C à 46°C
Fonctions spéciales	Hi-POWER (chauffage/refroidissement rapide), ECO (économie d'énergie), Nettoyage automatique (après modes Froid/Dry), Redémarrage automatique après panne secteur
Télécommande	Sans fil avec affichage LCD, piles AAA (réglage de luminosité : d0 à d3)
Réglage de la direction du flux d'air	Vertical : manuel (FIX) ou automatique (SWING) ; Horizontal : manuel
Minuterie	Minuterie d'arrêt (OFF) réglable de 0,5 à 12 heures
Filtres à air	Lavables, nettoyage recommandé toutes les 2 semaines
Fonction de protection	Protection de 3 minutes contre les remises en marche immédiates
Dégivrage automatique	Oui (les ventilateurs s'arrêtent pendant le dégivrage)
Préchauffage	5 minutes avant de souffler de l'air chaud
Puissance de chauffage	Par pompe à chaleur (absorption de chaleur extérieure)
Dimensions (unité intérieure)	Non spécifié dans la notice
Conseils d'installation	Éviter l'accumulation de neige et de débris sur l'unité extérieure

FOIRE AUX QUESTIONS - MIRAI RAS-13BKVG-E TOSHIBA

Comment régler la luminosité de l'affichage de la télécommande ?

Maintenez la touche FAN enfoncée pendant 3 secondes. L'afficheur LCD indique le niveau (d0 à d3). Appuyez sur FAN pour monter en 4 niveaux : d3 (100%), d2 (50%), d1 (50% sans lampe de fonctionnement), d0 (toutes désactivées).

Comment nettoyer les filtres à air ?

Ouvrez la grille d'admission d'air, retirez les filtres, aspire-les ou lavez-les à l'eau claire, laissez sécher complètement, puis remettez-les en place. Nettoyez toutes les 2 semaines.

Que faire si la télécommande ne fonctionne pas ?

Utilisez le bouton RESET sur l'unité intérieure pour une opération temporaire. Le mode se met automatiquement en AUTOMATIC à 24°C. Remplacez les piles ou vérifiez qu'elles sont correctement insérées.

Comment utiliser la fonction de nettoyage automatique ?

En mode Froid ou Déshumidification, appuyez sur la touche une fois : le ventilateur tourne 30 minutes supplémentaires puis s'arrête. Pour arrêter immédiatement, appuyez deux fois de plus dans les 30 secondes.

Comment régler la minuterie d'arrêt ?

Appuyez sur OFF, puis utilisez les touches de réglage (TEMP ou TRIE) pour sélectionner le temps (0,5 à 12 heures). Appuyez à nouveau sur OFF pour activer. Pour annuler, appuyez encore sur OFF.

Que signifie le voyant TIMER qui clignote ?

Le voyant TIMER (blanc) indique que la minuterie est active. Consultez la notice pour confirmer les réglages.

Pourquoi le climatiseur ne démarre-t-il pas ?

Vérifiez que l'alimentation est branchée, que le disjoncteur n'est pas déclenché, que la minuterie n'est pas réglée, et que les piles de la télécommande sont en bon état. La protection de 3 minutes peut aussi être active.

Comment réinitialiser la télécommande après un changement de pile ?

Retirez la pile, appuyez sur une touche (par ex. RESET), insérez une pile neuve. La télécommande devrait se réinitialiser automatiquement.

Le mode Hi-POWER est-il disponible en déshumidification ?

Non, le mode Hi-POWER n'est pas disponible en modes DRY (déshumidification) et FAN ONLY (ventilation seule). Il est destiné au refroidissement et au chauffage rapides.

Comment régler la température en mode refroidissement ?

Appuyez sur la touche MODE pour sélectionner le mode Froid, puis utilisez les touches TEMP pour régler la température entre 17°C et 32°C. La température choisie s'affiche sur la télécommande.

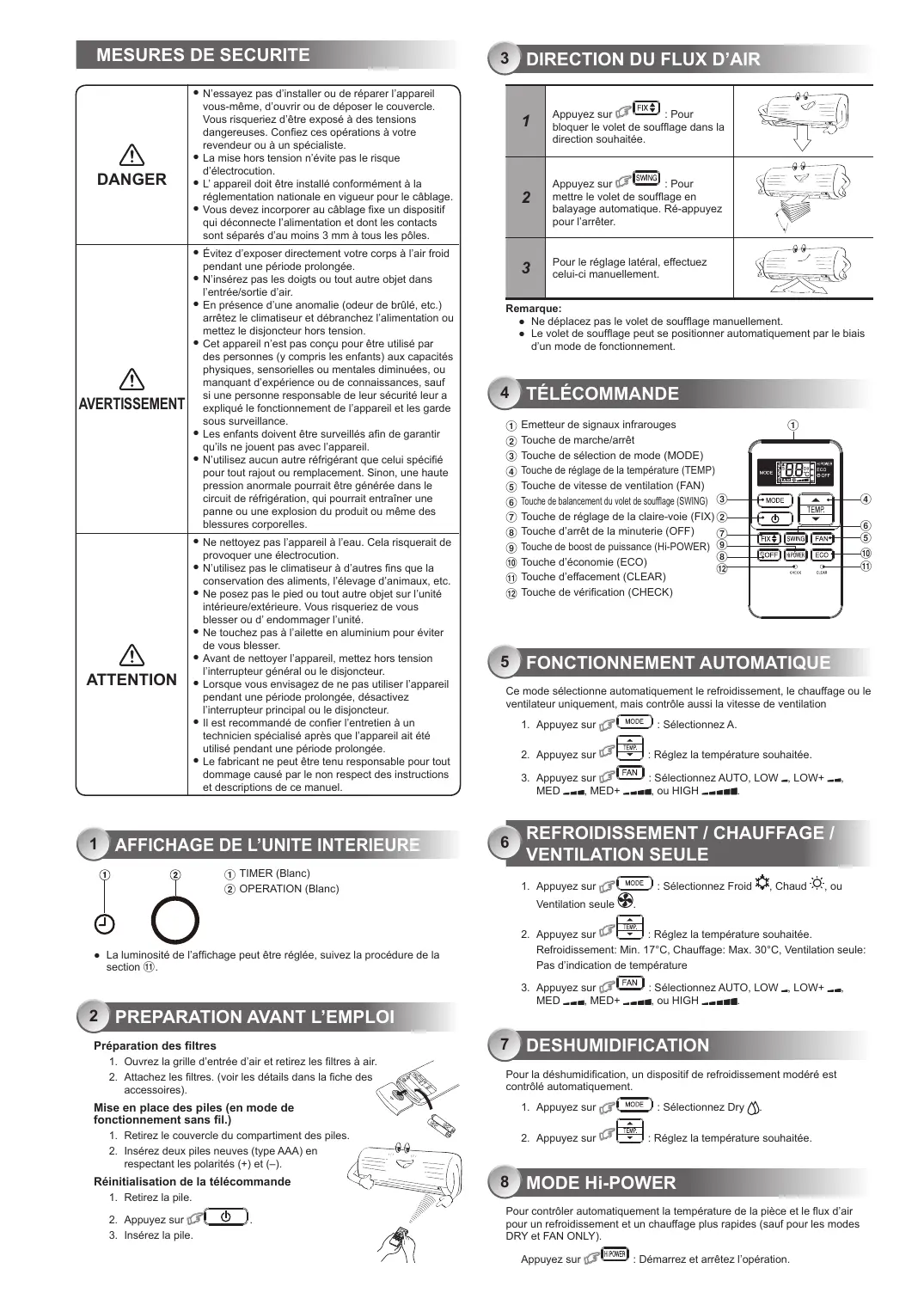

MODE D'EMPLOI MIRAI RAS-13BKVG-E TOSHIBA

• La luminosité de l'affichage peut être régulée, suivez la procédure de la section ⑪.

Préparation des filtres

1. Ouvrez la grille d'entrée d'air et retirez les filtres à air.
2. Attachez les filtres. (voir les détails dans la fiche des accessoires).

Mise en place des piles (en mode de fonctionnement sans fil.)

1. Retirez le couvercle du compartiment des piles.
2. Insérez deux piles neuves (type AAA) en respectant les polarités (+) et (-).

Réinitialisation de la télécommande

1. Retirez la pile.
2. Appuyez sur
3. Insérez la pile.

1	Appuyez sur FFX : Pour bloquer le volet de soufflage dans la direction souhaitée.
2	Appuyez sur SWING : Pourmettre le volet de soufflage en balayage automatique. Ré-appuyez pour l'arrête.
3	Pour le réglage latéral, effectez celui-ci manuellement.

Remarque:

• Ne déplacez pas le volet de soufflage manuellement. Le volet de soufflage peut se positionner automatiquement par le biais d'un mode de fonctionnement.

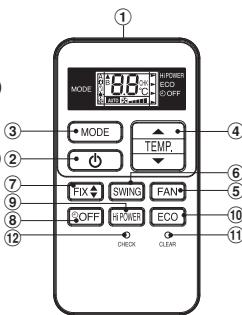

4 Télécommande

① Émetteur de signaux infrarouges (2) Touche de marche/arrêt (3) Touche de sélection de mode (MODE) ④ Touche de réglage de la température (TEMP) (5) Touche de vitesse de ventilation (FAN) ⑥ Touche de balancement du volet de soufflage (SWING) ⑦ Touche de réglage de la Claire-voie (FIX) (8) Touche d'arrêt de la minuterie (OFF) (9) Touche de boost de puissance (Hi-POWER) 10 Touche d'économie (ECO) (1) Touche d'effacement (CLEAR) 12 Touche de vérification (CHECK)

Fonctionnement automatique

Ce mode sélectionne automatiquement le refroidissement, le chauffage ou le ventilateur uniquement, mais contrôle aussi la vitesse de ventilation

1. Appuyez sur

Sélectionnez A.

1. Appuyez sur

Réglez la température souhaitée.

1. Appuyez sur

Sélectionnez AUTO, LOW-, LOW+

MED-MED+

ou HIGH

Refroidissement / chauffage / ventilation seule

1. Appuyez sur Ventilation seule

Sélectionnez Froid Chaud ou

1. Appuyez sur

Réglez la température souhaitée. 7°C, Chauffage: Max. 30°C, Ventilation seule: pause

Refroidissement: Min. 17°C, Chauffage: Max. 30°C, Ventilation seule: Pas d'indication de température

1. Appuyez sur

: Sélectionnez AUTO, LOW-, LOW+, ou HIGH

Deshumidification

Pour la déshumidification, un dispositif de refroidissement modéré est contrôle automatique.

1. Appuyez sur

Sélectionnez Dry

1. Appuyez sur

Réglez la température souhaitée.

Mode hi-power

Pour contrôler automatiquement la température de la pièce et le flux d'air pour un refroidissement et un chauffage plus rapides (sauf pour les modes DRY et FAN ONLY).

Appuyez sur

Démarrer et arrêter l'opération.

Pour contrôler automatiquement les économies d'énergie d'une pièce (sauf pour les modes DRY et FAN ONLY)

Appuyez sur Eco : Démarrez et arrêtez l’opération.

Remarque: Mode refroidissement; la température définie augmentera automatiquement d'1 degré/heure pendant 2 heures (2 degrés d'augmentation maximum). Pour le mode chauffage, la température définie diminuera.

10 Fonctionnement de la minuterie

Régler la minuterie lorsque le climatiseur est en fonctionnement.

Réglage de la mise en arrêt de la miniterie
1	Appuyez sur ①OFF pour entraîr dans le réglage de mise à l'arrêt de la miniterie
2	Appuyez sur ②TRIE pour sélectionner le temps d'arrêt de la miniterie (0,5-12 heures)
3	Appuyez sur ③OFF pour activer la mise à l'arrêt de la miniterie.
4	Appuyez une nouvelle fois sur ④OFF pour annuler la mise à l'arrêt de la miniterie.

Pour diminuer la luminosité de la lampe d'affichage ou la désactiver.

1. Maintenez la touche FAN enfoncée pendant 3 secondes jusqu'à ce que le niveau de luminosité (d0, d1, d2 ou d3) s'affiche sur l'afficheur LCD de la télécommande, puis relâchez la touche.
2. Appuyez sur Monter en 4 niveaux. Diminuer pour régler la luminosité

Afficheur LCD de la télékommande	Affichage de l'opération	Luminosité
d3	La lampe s'éclaire à pleine luminosité.	100%
d2	La lampe s'éclaire à une luminosité de 50%.	50%
d1	La lampe s'éclaire à une luminosité de 50% et la lampe de fonctionnement est désactivée.	50%
d0	Toutes les lampes sont désactivées.	Toutes désactivées

• Dans les exemples d'ét d'u, la lampe s'éclaire pendant 5 secondes avant de s'éteindre.

12 Fonctionnement temporaire

Utilisez ce mode quand les piles de la télécommande sont à plat ou que la télécommande est mal positionnée.

L'appui de la touche RESET permet de démarrer et d'arrêter l'appareil sans utiliser la télécommande. - Le mode de fonctionnement est réglé sur AUTOMATIC, la température prédéfinie est de 24°C et le mode de fonctionnement du ventilateur est réglé sur vitesse automatique.

Cette fonction redémarrage automatiquement le climatiseur après une panne secteur (à condition que l'appareil soit sous tension).

Réglage

1. Maintenez la touche RESET de l'unité interieure enfoncée pendant trois secondes pour annuler le mode. (On entend 3 bips et l'indicateur OPERATION clignote 5 fois/seconde pendant 5 secondes).
2. Maintenez la touche RESET de l'unité interieure enfoncée pendant 3 secondes pour annuler le mode. (On entend 3 bips mais l'indicateur OPERATION ne clignote pas)
3. Si le minuteur de marche (ON) ou d'arrêt (OFF) est sélectionné, la OPERATION DE REDEMARRAGE AUTOMATIQUE n'est pas activée.

14 Operation de nettoyage automatique (MODES FROID et deshumidification seulement)

Ce mode évite les mauvaises odeurs dégagées par l'humidité présente dans l'unité intérieure.

1. Si vous appuyez une fois sur la touche en mode "Froid" ou "Déshumidification", le ventilateur continue de tourner pendant 30 minutes supplémentaires, puis s'arrête automatiquement. Cela réduit l'humidité accumulée dans l'unité intérieure.
2. Pour arrêter immédiatement l'unité, appuyez 2 fois de plus sur dans les 30 secondes.

Commencez par permettre le disjoncteur hors tension.

Unité interieure et télécommande

• Nettoyez l'unité intérieure et la télécommande avec un chiffon humide quand cela s'avère nécessaire.
• N'utilisez pas de benzène, de térébentine, de poudre de polissage ou un chiffon chimique.

Filtres à air

Nettoyez-les toutes les 2 semaines.

1. Ouvrez la grille d'admission d'air.
2. Retirez les filtres à air.
3. Aspirez-les ou lavez-les puis laissez-les sécher.
4. Réinstallez les filtres à air et fermez la grille d'admission d'air.

16 Fonctions et performances

1. Fonction de protection de trois minutes: Cette fonction empêche l'appareil de fonctionner pendant 3 minutes environ en cas de remise en marche immédiate après un arrêt de l'appareil.
2. Fonction de préchauffage: Préchauffe l'appareil pendant 5 minutes avant de souffler de l'air chaud.
3. Commande d'air chaud: Quand la température ambiant atteint la température définie, la vitesse du ventilateur est automatiquement réduite et l'unité extérieure est arrêtée.
4. Déglacage automatique: Les ventilateurs s'arrêtent pendant le dégivrage.
5. Capacité de chauffage: La chaleur est absorbée de l'extérieur et libérée dans la pièce. Quand la température extérieure est insuffisante, il est recommandé d'utiliser un autre appareil de chauffage associé au climatiseur.
6. Conseils pour éviter les accumulations de neige: Choisissez pour l'unité extérieure un emplacement qui n'est pas exposé aux flocons de neige, et à l'accumulation de feuilles ou autres débris saisonniers.
7. Quelques faibles sons de craquement peuvent se faire entendre pendant le fonctionnement de l'appareil. Ceci est normal car ces craquements peuvent être provoqués par l'expansion/la contraction du plastique.

Remarque: Les points 2 à 6 s'appliquent aux modèles réversibles.

Conditions de fonctionnement du climatiseur

Temp. Mode de fonctionnement	Température extérieure	Température Intérieure
Chauffage	-15°C ~ 24°C	Moins de 28°C
Refroidissement	-15°C ~ 46°C	21°C ~ 32°C
Déshumidification	-15°C ~ 46°C	17°C ~ 32°C

17 Depannage (elements a verifier)

L'appareil ne fonctionne pas.	Le refroidissement ou le chauffage est anormalement lent.
• L'interrupteur d'alimentation principal est hors tension. • Le disjoncteur est activé pour couper l'alimentation. • L'alimentation électrique est coupée. • La minuterie ON est réglée.	• Les filtres sont encrassés. • La température n'a pas été régée correctement. • Les fenêtres ou les portes sont ouvertes. • L'entrée ou la sortie d'air de l'unité extérieur est obstruée. • La vitesse du ventilateur est trop lente. • Le mode de fonctionnement FAN ou DRY est activé.

Pour désigner l'utilisation de la télécommande pour chaque unité intérieure dans le cas où 2 climatisateurs sont installés à proximité.

Réglage b de la télécommande.

1. Appuyez sur la touche RESET de l'unité intérieure pour mettre le climatiseur en marche.
2. Pointez la télécommande en direction de l'unité intérieure.
3. Maintenez la touche CHECK de la télécommande enfoncée avec la pointe d'un stylo. "00" apparait sur l'affichage. (Image ①)
4. Appuyez sur la touche MODE sans relâcher la touche CHECK. "B" apparait sur l'afficheur. "00" disparaît et le climatiseur s'arrête. La télécommande B est mémorisée. (Image ②)

Remarque: 1. Répétez les étapes ci-dessus pour réinitialiser la télécommande en A.

1. La télécommande A n'a pas d'affichage "A".
2. Le réglage par défaut d'usine de la télécommande est A.

TIMER (Blanche) OPERATION (Blanche)
