MANUALE UTENTE RO 150 FEQ FESTOOL

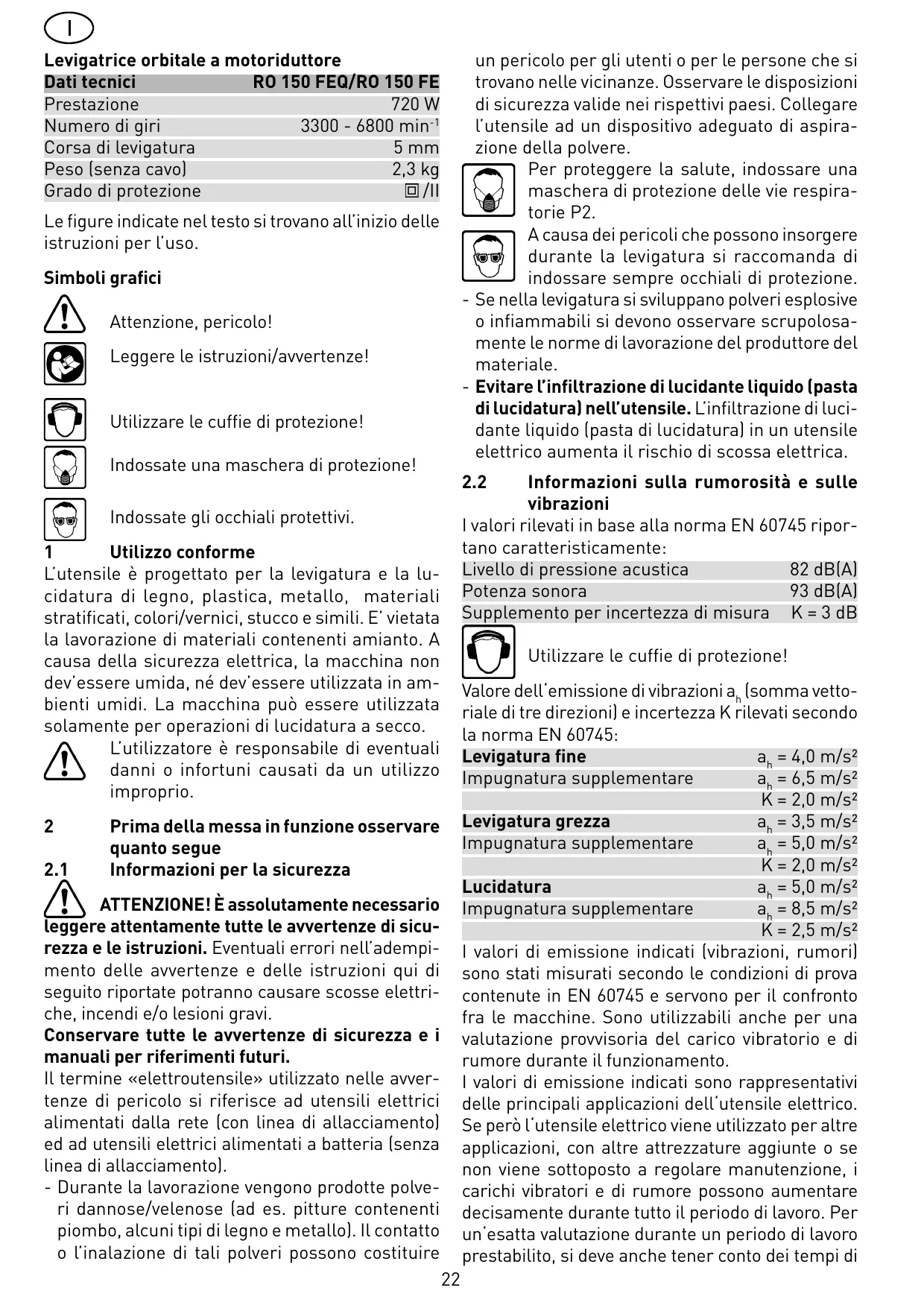

Levigatrice orbitale a motoriduttore

Dati tecnici	RO 150 FEQ/RO 150 FE
Prestazione	720 W
Numero di giri	3300 - 6800 min-1
Corsa di levigatura	5 mm
Peso (senza cavo)	2,3 kg
Grado di protezione	凹/II

Le figure indicate nel testo si trovano all'inizio delle istruzioni per l'uso.

Simboli grafici

Attenzione, pericolo!

Leggere le istruzioni/avventenze!

Utilizzare le cuffie di protezione!

Indossate una maschera di protezione!

Indossate gli occhiali protettivi.

Utilizzo conforme

L'utensile è progettato per la levigatura e la lucidatura di legno, plastica, metallo, materiali stratificati, colori/vernici, stucco e simili. E' vietata la lavorazione di materiali contenti amianto. A causa della sicurezza elettrica, la macchina non dev'essere umida, né dev'essere utilizzata in ambienti umidi. La macchina può essere utilizzata solamente per operazioni di lucidatura a secco.

L'utilizzatore è responsablei di eventuali danni o infortuni causati da un utilizzo improprio.

2

Prima della messa in funzione osservare quanto segue

Informazioni per la sicurezza

ATTENZIONE! É assolutamente necessario

leggere attendamente tutte le avvertenze di sicurezza e le istruzioni. Eventuali errorsi nell'adempimento delle avvertenze e delle istruzioni qui di seguito riportate potranno causare scosse elettriche, incendi e/o lesions gravi.

Conservare tutte le avvertenze di sicurezza e i manuali per riferimenti futuri.

Il termine «elettroutensile» utilizzato nelle avventenze di pericolo si riferisce ad utensili elettrici alimentati alla rete (con linea di allacciamento) ed ad utensili elettrici alimentati a batteria (senza linea di allacciamento).

• Durante la lavorazione vengono prodotte polveri dannose/velenose (ad es. pittance contenti piombo, alcuni tipi di legno e metallo). Il contatto o l'inalazione di tali polveri possono costituire

un pericolò per gli utenti o per le persone che si trovano nelle vicinanze. Osservare le disposizioni di sicurezza valide nei rispetti paesi. Collegare l'utensile ad un dispositivo adeguato di aspirazione della polvere.

Per proteggere la salute, indossare una maschera di protezione delle vie respiratoria P2.

A causa dei pericoli che possono insorgere durante la levigatura si raccomanda di indossare sempre occhiali di protezione.

• Se nella levigatura si sviluppano polveri explosivo o infiammabili si devono osservare scrupolosamente le norme di lavorazione del produttore del materiale.
• Evitare l'infiltrazione di lucidante liquido (pasta di lucidatura) nell'utensile. L'infiltrazione di lucidante liquido (pasta di lucidatura) in un utensile elettrico augmente il rischio di scossa elettrica.

2.2 Informazioni sulla rumorosità e sulle vibrazioni

I valori rilevati in base alla norma EN 60745 riportano caratteristicamente:

Livello di pressione acustica 82 dB(A)

Potenza sonora 93 dB(A)

Supplemento per incertezza di misura K = 3 dB

Utilizzato le cuffie di protezione!

Valore dell'emissione di vibrazioni a_h (somma vettoriale di tre direzioni) e incertezza Krilevati secondo la norma EN 60745:

Levigatura fine a_h = 4.0 ~m / s^2

Impugnatura supplementare a_h = 6,5m / s^2

$$ K = 2, 0 \mathrm {m} / \mathrm {s} ^ {2} $$

Levigatura grezza a_h = 3,5m / s^2

Impugnatura supplementare a_h = 5,0m / s^2

$$ K = 2, 0 \mathrm {m} / \mathrm {s} ^ {2} $$

Lucidatura a_h = 5,0 ~m / s^2

Impugnatura supplementare a_h = 8,5m / s^2

$$ K = 2, 5 \mathrm {m} / \mathrm {s} ^ {2} $$

I valori di emissione indicati (vibrazioni, rumori) sono stati misurati secondo le condizioni di prova contentute in EN 60745 e servono per il confronto fra le macchine. Sono utilizzabilianche per una valutazione provvisoria del carico vibratorio e di rumore durante il funzionamento.

I valori di emissione indicate sono rappresentativi delle principali applicazioni dell'utensile elettrico. Se perché l'utensile elettrico viene utilizzato per altre applicazioni, con altre attrezzature aggiunte o se noniene sopposto a regolare manutenzione, i carichi vibratori e di rumore possono aumento decidamente durante tutto il periodo di lavoro. Per un'esatta valutazione durante un periodo di lavoro prestabilitito, si deveanche tener conto dei tempi di

funzionamento a vuoto e di arresto della macchina inesso compresi. Questo più ridurre notevolmente il carico durante l'intero periodo di lavoro.

3 Allaccimento elettrico e messa in funzione

La tensione di rete deve corrispondere a quella indicata sulla targhetta riportante i dati della macchina.

L'errultore a scorrimento (1.2) funziona come errultore 0n / 0ff ( l = acceso, 0 = spento ).

Solo RO 150 FAQ: Per collegare e scollegare il cavò di alimentazione elettrica vedi la fig. 2.

Disinserire sempre la macchina prima di collegare o scollegare il cavo di alimentazione!

4 Elettronica

La macchina dispone di un'elettronica ad albero piano con le seguenti caratteristiche:

Avvio morbido

L'avvio morbido garantisce un avviamento della macchina „senza strappi".

Regolazione del numero di giri

Con la rotella di regolazione (1.4) è possibile impostare il numero di giri con variazione continua tra 3300 e 6800 min ^-1 . In tal modo sarebbe adeguare in maniera ottimale la velocità di taglio ai materiali di volta in volta utilizzati.

Numero di giri costante

Il numero di giri preselezionato viene mantenuto costante quando la macchina è al minimo e durante la lavorazione.

Protezione termica

In caso di una temperatura del motore troppo elevata, l'apporto di corrente ed il numero di giri vengono ridotti. La macchina funziona solamente a potenza ridotta, al fine di consentire un rapido raffreddamentotramite la aerazione del motore.Dopo il raffreddamento la macchina riprende a funzionare, autonomamente, ad un regime più elevato.

5 Impostazioni della macchina

Prima di eseguire qualsiasi lavoro sulla macchina staccare sempre la spina alla presa di corrente!

5.1 Movimento di levigatura

Con l'interruttore (1.1) si possono impostare due diversi movimenti di levigatura.

La commutazione può essere eseguita soltanto con il platorello fermo, infatti l'interruttore durante l'uso è bloccato, per motivi di sicurezza.

Binario curvo Rotex (levigatura grezza, lucidatura)

Il binario curvo Rotex è una combinazione che unisce il movimento rotatorio a quello eccentrico. Questa posizione viene selezionata per la levigatura con elevata forza (levigatura grezza) e per la lucidatura.

Spostare l'interruttore (1.1) sulla posizione di destra.

Movimento eccentrico (levigatura fine)

Questa posizione viene impiegata per la levigatura con Bassa forza e per evitare rigature sulla superficie (levigatura fine).

Premere l'interruttore (1.1) verso il basso e spostarlo nella posizione di sinistra.

5.2 Freno del platorello

La guarnizione in gomma (3.1) serve ad impedire, durante il movimento eccentrico (levigatura fine), una rotazione eccessiva incontrata del plato-ello. Poiché l'anello si consumes col passare del tempo, quando l'azione frenante diminuisce,esso deve essere sostituito con uno nuovo (no. d'ord. 465 472). Duringe il montaggio di una nuova guarnizione in gomma (3.1) controllare che sia nella posizione corretta.

5.3 Scelta e montaggio dei dischi levigatori Scelta dei dischi levigatori

In base alla superficie da lavorare, sull'apparecchio si possono montare tre dischi levigatori di diversa durezza.

Duro: levigatura di prima passata e fine di superfici. Levigatura di spigoli.

Dolce: impiego universale per prima passata e rifinitura, per superfici piane e curve.

Extradolce: finitura di pezzi con forma geometrica complicata, convessità, raggi. Non per spigoli!

Montaggio

Il sistema FastFix consente di sostituire il plato-rallo perché l'uso di strumenti:

• impostare l'interruttore (1.1) verso destra sul binario curvo Rotex,
  -premere il blocco del mandrino (1.6),
• ruotare il platorello del mandrino (filettatura versuso destra),
• tenere premuto il blocco del mandrino quando avvitare il nuovo platorello fino all'arresto (non è più possibile alcun altro movimento rotatorio). Prestare attenzione al corretto montaggio della guarnizione in gomma (3.1).
• rilasciare il blocco del mandrino.

Azionare il blocca-albero unicamente a motore fermo. A blocca-albero premuto, non accendere la macchina.

5.4 Fissaggio dell'elemento levigante

Sul pattino Stickfix si possono fissare carte abrasive Stickfix ed elementi di levigatura Stickfix di grandezza adatta in maniera semplice e rapida.

L'elemento levigante autoadesivo viene semplificamente premuto sul pattino (1.7) e viene quindi fissato in maniera sicura dal rivestimento adesivo del pattino Stickfix.

Dopo l'uso, la carta abrasiva Stickfix pourrait essere fácilmente rimossa.

5.5 Fissaggio del disposativo di lucidatura

Per evitare danneggiamenti, premere il dispositivo di lucidatura PoliStick (spugne, feltri, pelle d'agnello) solo sulla speciale piatra di lucidatura, che viene montata sulla macchina al posto di un platorello. I dispositivi di lucidatura PoliStick sono facili da premere, allo stesso modo dei dispositivi Stickfix, sulla piastra di lucidatura, quando possono essere rimossi dopo l'uso.

5.6 Aspirazione

Allacciare sempre la macchina ad un dispositivo di aspirazione durante i lavori che generano polvere.

È possibile inseire nel bocchettone di aspirazione (1.5) un aspiratore Festool con diametro del tubo di aspirazione da 27 mm.

Per effettuare la pulizia si può rimuovere l'adattatore di aspirazione (4.1). A tale scopo, premere il tasto di bloccaggio (4.2) ed estrarre l'adattatore di aspirazione tirando all'indietro.

Per riappicare l'adattatore di aspirazione, inserirlo come illustrato nella figura 4, e spinnerlo fino allo scatto del tasting di bloccaggio (4.2) in direzione del platorello.

5.7 Protezione laterale

La protezione laterale (5.1) impedisce che il lato del platorello entri in contatto con una superficie (ad es. durante i lavori di levigatura lungo una parete), e impedisce quando un contraccolpo dell'utensile.

Montaggio Spingere la protezione laterale sull'utensile fino allo scatto nella scanalatura di guida (5.3) della macchina.

5.8 Impugnatura supplementare

L'impugnatura supplementare (accessori, 5.2) più essere avvitata a destra o a sinistra della testata ingranaggi, a scelta.

5.9 Impugnatura imbottita

L'impugnatura imbottita (accessorio, 5.4) consente una lucidatura e levigatura alla fatica nelle sessioni di lavoro prolongate.

Montaggio: Spingere l'impugnatura imbottita sull'utensile fino allo scatto in posizione (5.3) della macchina.

6 Lavori con la macchina

Fissate sempre il pezzo in lavorazione in modo che non possa spostarsi durante la lavorazione.

Per una guida sicura, tenere la macchina con due mani sulla carcassa del motore (1.3) e sulla testata ingranaggi (1.8)o sull'impugnatura supplementare (accessori, 5.2).

Non sovraccaricare la macchina premendola in modo eccessivo al materiale da levigare! Il miglior risultato di levigatura si ottiene quando si lavora con una pressione sulla macchina moderata. La potenza e la qualità di levigatura dipendono essentialmente alla scelta del giusto elemento levigante. Le tabelle A e B molto prostrano le impostazioni consigliate dal produttore per diversi lavori di levigatura e lucidatura.

6.1 Lavorazione del metallo

Nella lavorazione del metallo si devono prendere, per motivi di sicurezza, i seguenti provedimenti:

• Attivate preventivamente un interrottore di sicurezza per correnti di guasto (FI-, PRCD-).
• Collegate la macchina ad un aspiratore adeguato.
• Plotter regolarmente la macchina dai depositi di polvere nella cassa del motore.

Indossate gli occhiali protettivi.

7 Accessori, utensili

Per garantire la sicurezza personale utilizzare esclusivamente accessori e parti di ricambio Festool.

Festool offre, per agli applicazione, l'accessorio, i dispositivi di levigatura e di lucidatura più adatti. I numero d'ordine degli accessori e degli utensili sono riportati nel catalogo Festool o su Internet, al site "www.festool.com".

8 Manutenzione e cura

Prima di eseguire qualsiasi lavoro sulla macchina staccare sempre la spina alla presa di corrente!

Tutti i lavori di manutenzione e riparazione per i quali si sono necessario a priore la scatola del motore devono essere eseguiti esclusivamente da un Centro Assistenza Clienti autorizzato.

Per garantire la circolazione dell'aria, le aperture per l'aria di raffreddamento nella scatola del motore devono essere tenute sempre sgombre e pulite. L'apparecchio è munito di spazzole autoestinguenti. Quando questi risultano consumati, viene interrotta automaticamente la corrente e l'apparecchio si arresta.

9 Smaltimento

Non gettare gli elettroutensili nei rifiuti domestici! Provedere ad uno smaltimento ecologico dell'elettroutensile, degli accessori e dell'imballaggio! Osservare leindicazioni nazionali in vigore.

Solo UE: la Direttiva europea 2002/96/CE prevede che gli elettroutensili usati vengano raccolti separamenti e smaltiti in conformità con le disposizioni ambientali.

10 Garanzia

Per i nostri eletttroutensili forniamo una garanzia per difetti del materiale o difetti di produzione conforme alle disposizioni in vigore nei rispetti paesi e comunque con una durata minima di 12 mesi. All'interno degli stati dell'UE la durata della garanzia è pari a 24 mesi (comprovata alla fattura o dal documento d'acquisto). Sono escludi alla garanzia eventuali danni che, in particolare, possano essere ricondotti a naturale usura/logoramento, sovraccarico, utilizzo non conforme, oppure anni causati dall'utilizzatore o imputabili ad altri usi contrari a quanto previsto dal manuale d'istruzioni o più recenti noti al momento dell'acquisto. Vengono parimenti esclusianche i dati derivanti dall'impiego di accessori e materiali di consumo (ad es. platorelli) non originali Festool. Eventuali reclami potranno essere riconosciuti solamente se l'electrontensile verrà rispedito, integro, al fornitore o ad un Centro

di Assistenza Clienti autorizzato Festool. Conservare con cura le istruzioni per l'uso, le avventenze di sicurezza, l'élenco delle parti di ricambio ed il documento comprovante l'acquisto. Per il resto sono valide le attuali condizioni di garanzia del costruttore.

Nota:

In considerazione del continuo lavoro di ricerca e sviluppo ci riserviamo il diritto di apportare eventuali modifiche alle informazioni tecniche contente nella presente documentazione.

REACH per prodotti Festool, gli accessori e il materiale di consumo

REACH è l'ordinanza sulle sostanze chimiche valida in tutte Europa dal 2007. Noi, in quanto „utenti finali“, ovvero in quanto fabbricanti di prodotti, siamo consapevoli del nostro dovere di informazione nei confronti dei nostri clienti. Per potervi tenere sempre aggiornati e per informarvi delle possibili sostanze appartenenti alla lista di candidati e contenute nei nostri prodotti, abbiamo organizzato il seguente sito web per voi: www.festool.com/reach

Tabella A: levigatura	Sgrossatura			Finitura
		ELECTRIC			ELECTRIC
Vernice, stucco, stucco a spatola	X	5-6	morbido	X	1-3	super- morbido
Vernice, colore	X	5-6	duro	X	3-6	duro
Legno, fogli per impiallacciatura	X	5-6	duro	X	3-6	morbido
Plastica	X X	4-6	morbido	X	1-4	morbido
Acciaio, rame, alluminio	X	6	morbido	X	3-6	morbido

Tabella B: lucidatura	Lucidatura	Lucidatura	Sigillatura	Lucidatura a specchio
Vernice	ELECTRONIC	6	3	4 - 6
	Spugna grossa/fine	Spugna fine, ondulata	Pelo d'agnello
	Pasta per lucidare	Cera dura	-
Plastica	ELECTRONIC	6	3	6
	Feltro duro	Feltro morbido	Pelo d'agnello
	Pasta per lucidare	Cera dura	-
