MANUALE UTENTE ROLLERMO RM032 FLYMO

INFORMAZIONI IMPORTANTI Leggere prima dellʼuso e conservare per ulteriore consultazione

- INDICE CONTENUTI Impugnatura superiore Impugnatura inferiore Morsetto per il cavo x 2 Manopola dellʼimpugnatura x 4 Rondella x 4 Bullone x 2 Maniglia cesto raccoglierba Parte superiore del cesto raccoglierba

9. Parte inferiore del cesto raccoglierba

10.Riparo del cesto raccoglierba

11. Manuale di istruzioni

12.Simboli di avvertenza 13.Etichetta dati del prodotto

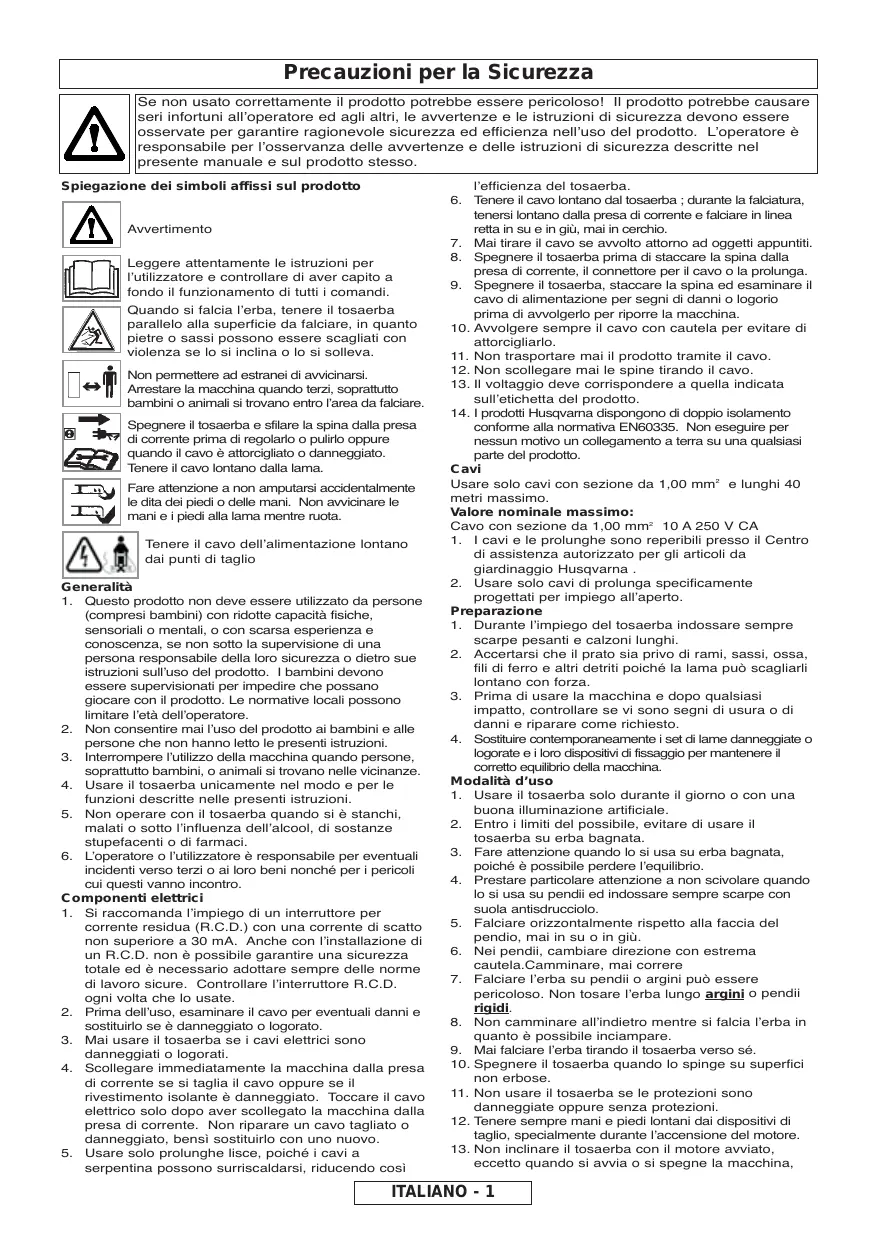

Precauzioni per la Sicurezza Se non usato correttamente il prodotto potrebbe essere pericoloso! Il prodotto potrebbe causare seri infortuni allʼoperatore ed agli altri, le avvertenze e le istruzioni di sicurezza devono essere osservate per garantire ragionevole sicurezza ed efficienza nellʼuso del prodotto. Lʼoperatore è responsabile per lʼosservanza delle avvertenze e delle istruzioni di sicurezza descritte nel presente manuale e sul prodotto stesso. Spiegazione dei simboli affissi sul prodotto Avvertimento Leggere attentamente le istruzioni per lʼutilizzatore e controllare di aver capito a fondo il funzionamento di tutti i comandi. Quando si falcia lʼerba, tenere il tosaerba parallelo alla superficie da falciare, in quanto pietre o sassi possono essere scagliati con violenza se lo si inclina o lo si solleva. Non permettere ad estranei di avvicinarsi. Arrestare la macchina quando terzi, soprattutto bambini o animali si trovano entro lʼarea da falciare. Spegnere il tosaerba e sfilare la spina dalla presa di corrente prima di regolarlo o pulirlo oppure quando il cavo è attorcigliato o danneggiato. Tenere il cavo lontano dalla lama. Fare attenzione a non amputarsi accidentalmente le dita dei piedi o delle mani. Non avvicinare le mani e i piedi alla lama mentre ruota. Tenere il cavo dellʼalimentazione lontano dai punti di taglio Generalità

1. Questo prodotto non deve essere utilizzato da persone

(compresi bambini) con ridotte capacità fisiche, sensoriali o mentali, o con scarsa esperienza e conoscenza, se non sotto la supervisione di una persona responsabile della loro sicurezza o dietro sue istruzioni sullʼuso del prodotto. I bambini devono essere supervisionati per impedire che possano giocare con il prodotto. Le normative locali possono limitare lʼetà dellʼoperatore.

2. Non consentire mai lʼuso del prodotto ai bambini e alle

persone che non hanno letto le presenti istruzioni.

3. Interrompere lʼutilizzo della macchina quando persone,

soprattutto bambini, o animali si trovano nelle vicinanze.

4. Usare il tosaerba unicamente nel modo e per le

funzioni descritte nelle presenti istruzioni.

5. Non operare con il tosaerba quando si è stanchi,

malati o sotto lʼinfluenza dellʼalcool, di sostanze stupefacenti o di farmaci.

6. Lʼoperatore o lʼutilizzatore è responsabile per eventuali

incidenti verso terzi o ai loro beni nonché per i pericoli cui questi vanno incontro. Componenti elettrici

1. Si raccomanda lʼimpiego di un interruttore per

corrente residua (R.C.D.) con una corrente di scatto non superiore a 30 mA. Anche con lʼinstallazione di un R.C.D. non è possibile garantire una sicurezza totale ed è necessario adottare sempre delle norme di lavoro sicure. Controllare lʼinterruttore R.C.D. ogni volta che lo usate.

2. Prima dellʼuso, esaminare il cavo per eventuali danni e

sostituirlo se è danneggiato o logorato.

3. Mai usare il tosaerba se i cavi elettrici sono

danneggiati o logorati.

4. Scollegare immediatamente la macchina dalla presa

di corrente se si taglia il cavo oppure se il rivestimento isolante è danneggiato. Toccare il cavo elettrico solo dopo aver scollegato la macchina dalla presa di corrente. Non riparare un cavo tagliato o danneggiato, bensì sostituirlo con uno nuovo.

5. Usare solo prolunghe lisce, poiché i cavi a

serpentina possono surriscaldarsi, riducendo così lʼefficienza del tosaerba.

6. Tenere il cavo lontano dal tosaerba ; durante la falciatura,

tenersi lontano dalla presa di corrente e falciare in linea retta in su e in giù, mai in cerchio.

7. Mai tirare il cavo se avvolto attorno ad oggetti appuntiti.

8. Spegnere il tosaerba prima di staccare la spina dalla

presa di corrente, il connettore per il cavo o la prolunga.

9. Spegnere il tosaerba, staccare la spina ed esaminare il

cavo di alimentazione per segni di danni o logorio prima di avvolgerlo per riporre la macchina.

10. Avvolgere sempre il cavo con cautela per evitare di

11. Non trasportare mai il prodotto tramite il cavo.

12. Non scollegare mai le spine tirando il cavo.

13. Il voltaggio deve corrispondere a quella indicata

sullʼetichetta del prodotto.

14. I prodotti Husqvarna dispongono di doppio isolamento

conforme alla normativa EN60335. Non eseguire per nessun motivo un collegamento a terra su una qualsiasi parte del prodotto. Cavi Usare solo cavi con sezione da 1,00 mm2 e lunghi 40 metri massimo. Valore nominale massimo: Cavo con sezione da 1,00 mm2 10 A 250 V CA

1. I cavi e le prolunghe sono reperibili presso il Centro

di assistenza autorizzato per gli articoli da giardinaggio Husqvarna .

2. Usare solo cavi di prolunga specificamente

progettati per impiego allʼaperto. Preparazione

1. Durante lʼimpiego del tosaerba indossare sempre

scarpe pesanti e calzoni lunghi.

2. Accertarsi che il prato sia privo di rami, sassi, ossa,

fili di ferro e altri detriti poiché la lama può scagliarli lontano con forza.

3. Prima di usare la macchina e dopo qualsiasi

impatto, controllare se vi sono segni di usura o di danni e riparare come richiesto.

4. Sostituire contemporaneamente i set di lame danneggiate o

logorate e i loro dispositivi di fissaggio per mantenere il corretto equilibrio della macchina. Modalità d’uso

1. Usare il tosaerba solo durante il giorno o con una

buona illuminazione artificiale.

2. Entro i limiti del possibile, evitare di usare il

tosaerba su erba bagnata.

3. Fare attenzione quando lo si usa su erba bagnata,

poiché è possibile perdere lʼequilibrio.

4. Prestare particolare attenzione a non scivolare quando

lo si usa su pendii ed indossare sempre scarpe con suola antisdrucciolo.

5. Falciare orizzontalmente rispetto alla faccia del

pendio, mai in su o in giù.

6. Nei pendii, cambiare direzione con estrema

cautela.Camminare, mai correre

7. Falciare lʼerba su pendii o argini può essere

pericoloso. Non tosare lʼerba lungo argini o pendii rigidi.

8. Non camminare allʼindietro mentre si falcia lʼerba in

quanto è possibile inciampare.

9. Mai falciare lʼerba tirando il tosaerba verso sé.

10. Spegnere il tosaerba quando lo spinge su superfici

11. Non usare il tosaerba se le protezioni sono

danneggiate oppure senza protezioni.

12. Tenere sempre mani e piedi lontani dai dispositivi di

taglio, specialmente durante lʼaccensione del motore.

13. Non inclinare il tosaerba con il motore avviato,

eccetto quando si avvia o si spegne la macchina, ITALIANO - 1 Precauzioni per la Sicurezza nel qual caso non inclinare più del necessario e sollevare solo la parte più lontana dallʼoperatore. Accertarsi di avere ambedue le mani nella posizione corretta di funzionamento prima di abbassare nuovamente la macchina a terra.

14. Non avvicinare le mani allo scivolo di scarico dellʼerba.

15. Non sollevare o trasportare il tosaerba quando è ancora

in funzione o è ancora collegato alla presa di corrente.

16. Sfilare la spina dalla presa di corrente :

prima di lasciare il tosaerba incustodito per un periodo prolungato ; prima si rimuovere unʼostruzione ; prima di controllare o pulire lʼattrezzo oppure eseguire dei lavori su di esso ; quando si colpisce un oggetto, nel qual caso usarlo nuovamente solo dopo aver accertato che sia in perfette condizioni di funzionamento; quando il tosaerba comincia a vibrare in modo anomalo. Controllarlo immediatamente. Delle vibrazioni eccessive possono causare lesioni. Manutenzione e magazzinaggio

1. Attenzione: non toccare la/e lama/e in movimento

2. Controllare che dadi, bulloni e viti siano ben fissati per

garantire che sia in perfette condizioni di funzionamento.

3. Controllare il sacco raccoglierba di frequente per

segni di logoramento o usura.

4. Per sicurezza dʼuso, sostituire le parti danneggiate o logorate.

5. Utilizzare solo lame, bulloni per lame, distanziatori e

ventole specifiche a questo prodotto.

6. Regolare il tosaerba con estrema cautela per evitare

che le dita restino prese tra le lame in movimento o in altre parti fisse della macchina.

7. Conservare in un luogo fresco e asciutto e fuori dalla

portata dei bambini. Non conservare allʼesterno.

8. Prima di riporre il prodotto, lasciarlo raffreddare per

Per ottenere un collegamento saldo tra tosaerba e cavo di prolunga, raccomandiamo di eseguire sempre il collegamento del cavo secondo il metodo riportato di seguito.

1. Collegare il cavo corto nella presa del cavo di prolunga. (M1).

Formare un anello allʼestremità del cavo di prolunga vicino alla presa e fissarlo nel passacavo sopra al commutatore. (M2) In questo modo la presa pende verso il basso. (M3) Termointerruttore Il motore è protetto da un termointerruttore che entra in funzione in caso di inceppamento della lama o sovraccarico del motore. In tal caso occorre spegnere il tosaerba e rimuovere la spina dalla presa elettrica. Il termointerruttore si ripristina solo rilasciando la leva di avvio/arresto. Prima di riutilizzare il tosaerba, eliminare eventuali ostruzioni e attendere qualche minuto per consentire il ripristino del termointerruttore. Smontaggio e montaggio della lama Spegnere il rasaerba, attendere che la lama smetta di ruotare e scollegare il rasaerba dall’alimentazione di rete PRIMA DI tentare di smontare o rimontare la lama. Manipolare sempre la lama con cura - i bordi taglienti possono causare infortuni. INDOSSARE GUANTI PROTETTIVI. Smontaggio della lama R1 - bullone della lama R2 - rondella R3 - lama

1. Per smontare il bullone di bloccaggio della lama, indossare

i guanti protettivi, afferrare la lama e allentare il bullone svitandolo in senso antiorario con una chiave (R).

2. Rimuovere bullone, rondella e lama.(R)

3. Verificare che non ci siano segni di danni e, se

necessario, pulire i componenti.

4. Se dovesse risultare difficile smontare la lama, inserire

un cacciavite (S1) nel foro (S2) per bloccare la trasmissione, quindi usare una chiave per allentare il bullone della lama svitandolo in senso antiorario. Ricordarsi sempre di rimuovere il cacciavite prima di riavviare la macchina. Affilare la lama metallica dopo 50 ore di funzionamento o comunque dopo 2 anni dall’acquisto del prodotto, indipendentemente dalle condizioni. Sostituire la lama se rotta o danneggiata. Montaggio della lama

1. Montare la lama sullʼalbero del motore orientando i

bordi taglienti della lama in direzione opposta rispetto allʼalbero.

2. Inserire il bullone nella rondella e nella lama.

3. Indossare i guanti protettivi, afferrare la lama e

serrare il bullone con la chiave. Non serrare eccessivamente. Informazioni di Carattere Ambientale

• Tenere attentamente in considerazione la tutela dellʼambiente, al momento di disperdere il prodotto.
• Rivolgersi allʼente locale preposto per ottenere informazioni utili allo smaltimento/riciclaggio. Il simbolo che appare sul prodotto o sulla confezione indica che il prodotto non può essere smaltito come rifiuti domestici. Invece deve essere consegnato allʼinerente punto di raccolta per il riciclo di apparecchi elettrici o elettronici. Assicurandosi che questo prodotto venga smaltito correttamente, si aiuta a prevenire potenziali conseguenze negative per lʼambiente e per la sanità delle persone, che potrebbero altrimenti essere causate con lʼincorretto smaltimento di questo prodotto. Per ulteriori informazioni dettagliate sullo smaltimento, si prega contattare il locale comune, il servizio dello smaltimento dei rifiuti oppure il negozio dove il prodotto è stato acquistato. Servizio manutenzione

Il prodotto che avete acquistato è identificato da una esclusiva targhetta color argento e nero con i dati caratteristici. Raccomandiamo vivamente che il prodotto venga sottoposto a manutenzione per lo meno ogni 12 mesi, o più spesso in caso di utilizzo professionale. Parti di ricambio Lama Numero di riferimento: FLY046 Codice articolo: ITALIANO - 2

Garanzia e condizioni di garanzia Se una qualsiasi parte dovesse guastarsi a causa di una lavorazione scadente nel periodo della garanzia, Husqvarna UK Ltd., tramite i suoi Centri di riparazione autorizzati, effettuerà gratuitamente la riparazione o la sostituzione, sempre che: a) Il guasto sia stato notificato direttamente al centro riparazioni autorizzato. b) Venga presentata la ricevuta dʼacquisto. c) Il guasto non sia stato causato da uso improprio, negligenza o regolazioni errate da parte dellʼutente. d) Il guasto non sia dovuto al normale logoramento per uso. e) La macchina non sia stata sottoposta a manutenzione né riparata, smontata o manomessa da persone non autorizzate da Husqvarna UK Ltd.. f) La macchina non sia stata noleggiata a terzi. g) La macchina sia di proprietà dellʼacquirente originale. h) La macchina non sia stata adibita a uso commerciale.

• Questa garanzia è supplementare ai diritti legali del cliente e non li limita in alcun modo. Guasti a causa dei seguenti non sono coperti, pertanto è importante leggere le istruzioni contenute nel Manuale dellʼOperatore e comprendere come operare e mantenere la macchina. Guasti non coperti dalla garanzia.
• Guasti dovuti alla mancata notificazione del guasto originale.
• Guasti dovuti ad impatto improvviso.
• Guasti a causa di non usare il prodotto secondo le istruzioni e raccomandazioni contenute nel manuale dellʼoperatore.
• Non sono coperte da garanzia le macchine date a noleggio.
• Le seguenti voci elencate sono considerate come parti usuranti e la loro durata dipende dalla regolare manutenzione e non sono, normalmente soggette ad un valido reclamo di garanzia: di conseguenza non sono coperte da garanzia lame, cavi di alimentazione
• Attenzione Entro i termini della presente garanzia Husqvarna UK Ltd. non accetta responsabilità alcuna per difetti dovuti nella loro totalità o in parte, direttamente o indirettamente, allʼuso di parti di ricambio o parti accessorie non prodotte o autorizzate da Husqvarna UK Ltd. oppure a modifiche apportate in un modo qualsiasi alla macchina.

EC DICHIARAZIONE DI CONFORMITÀ

Husqvarna AB, 561 82 Huskvarna, Sweden Dichiariamo sotto la nostra esclusiva responsabilità che il prodotto Categoria........................... Tosaerba rotativo elettrico Tipo

............................ VMO32, VMO32+, RM032, EMO32, EMO32+

Identificazione serie........... Vedi Etichetta Dati Prodotto Anno di costruzione.......... Vedi Etichetta Dati Prodotto è conforme ai requisiti e alle disposizioni essenziali delle seguenti direttive CEE: 98/37/EC (fino a 28.12.09), 2006/42/EC (dal 29.12.09), 2004/108/EC, 2000/14/EC in base ai seguenti standard armonizzati UE applicati: EN60335-1, EN60335-2-77, EN836, EN50366, EN55014-1, EN61000-3-2, EN61000-3-3 Il livello massimo di pressione sonora ponderata “A” LpA nella posizione dellʼoperatore, registrato su un campione del prodotto indicato sopra, corrisponde al Livello riportato nella tabella. Il valore massimo di vibrazione sul sistema mano/braccio, misurato in base alla norma EN ISO 5349 su un campione del prodotto indicato sopra, corrisponde al Valore ah riportato nella tabella. 2000/14/CEE: il livello di potenza sonora LWA misurata e i valori di potenza sonora LWA garantiti corrispondono alle cifre riportate nelle tabelle. Procedura di valutazione dalla conformità.................... Organismo notificato..................................................... Annex VI Intertek, Cleeve Road Leatherhead, Surrey KT22 7SB, England Newton Aycliffe 10/11/2009 M.Bowden Direttore Ricerca e Sviluppo Husqvarna UK Ltd. Possessore della documentazione tecnica Tipo Larghezza di taglio (cm) Velocità di rotazione della lama (rpm) Alimentazione (kW) Potenza sonora misurata LWA (dB(A)) Potenza sonora garantita LWA (dB(A)) Livello (dB(A)) Valore ah (m/s2) Peso (Kg) Incertezza K ah(m/s2) Tensione/Hertz VM032 3,400
